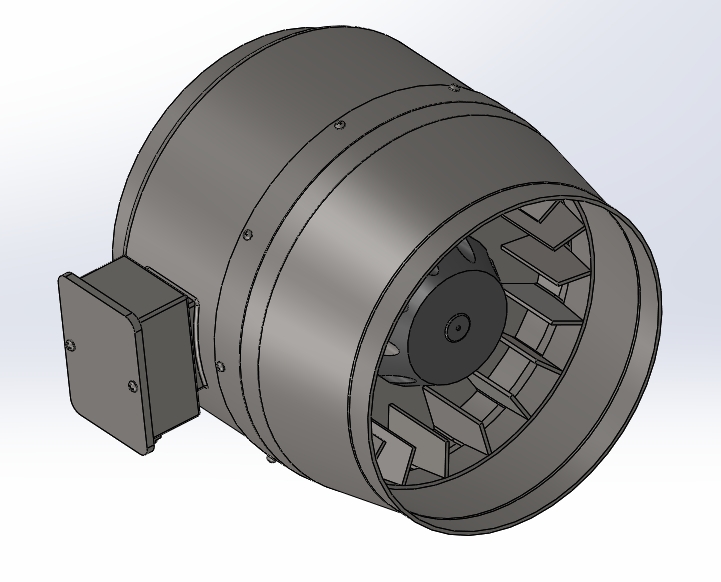

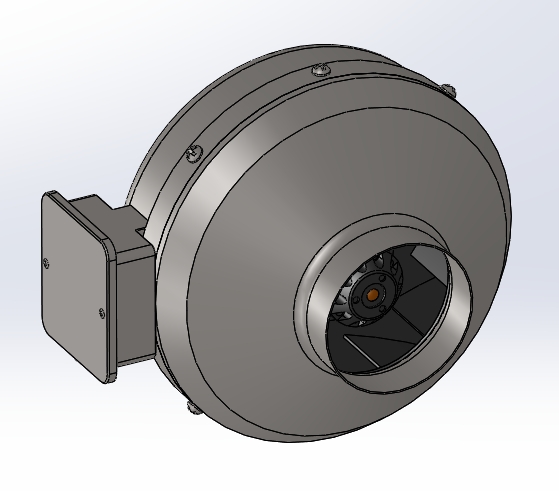

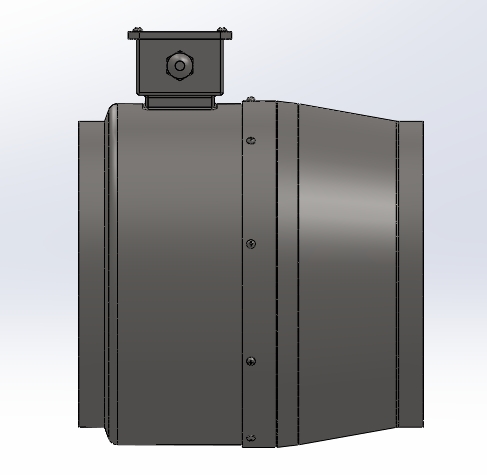

斜流管道风机 GSE型 16款（ID:2307430）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17507253195924.zip | 32.37M |
| 2 | 斜流管道风机装配体.SLDASM | 5.78M |
| 3 | 管道风机_GSE100L.sldprt | 1.86M |
| 4 | 管道风机_GSE100M.sldprt | 1.85M |
| 5 | 管道风机_GSE125L.sldprt | 1.85M |
| 6 | 管道风机_GSE125M.sldprt | 1.85M |
| 7 | 管道风机_GSE150L.sldprt | 1.95M |
| 8 | 管道风机_GSE150M.sldprt | 1.94M |
| 9 | 管道风机_GSE160L.sldprt | 2.03M |
| 10 | 管道风机_GSE160M.sldprt | 2.00M |
| 11 | 管道风机_GSE200L.sldprt | 2.06M |
| 12 | 管道风机_GSE200M.sldprt | 2.06M |
| 13 | 管道风机_GSE250L.sldprt | 1.18M |
| 14 | 管道风机_GSE250M.sldprt | 1.17M |
| 15 | 管道风机_GSE315L.sldprt | 1.17M |
| 16 | 管道风机_GSE315M.sldprt | 1.17M |
| 17 | 管道风机_GSE355L.sldprt | 1.09M |
| 18 | 管道风机_GSE355M.sldprt | 1.10M |

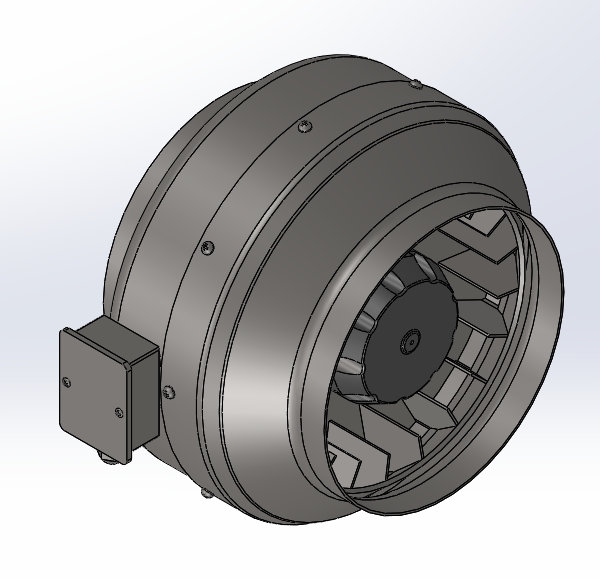

| 19 | 100M管道风机.png | 81.19K |
| 20 | 250L管道风机.png | 117.94K |
| 21 | 250L管道风机主视图.png | 60.55K |
| 22 | 355M管道风机.png | 126.03K |

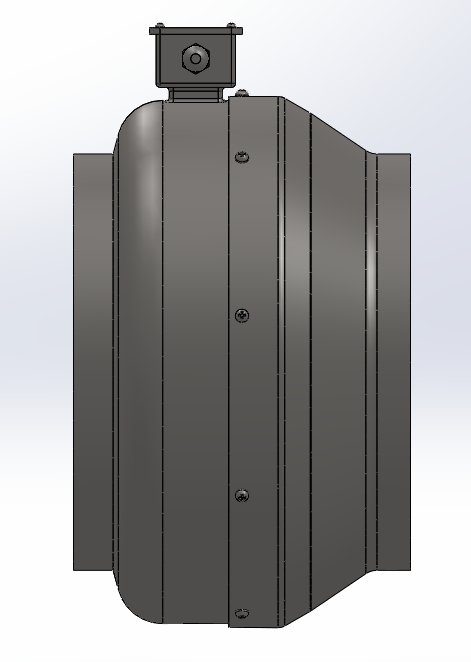

| 23 | 355M管道风机主视图.png | 42.76K |

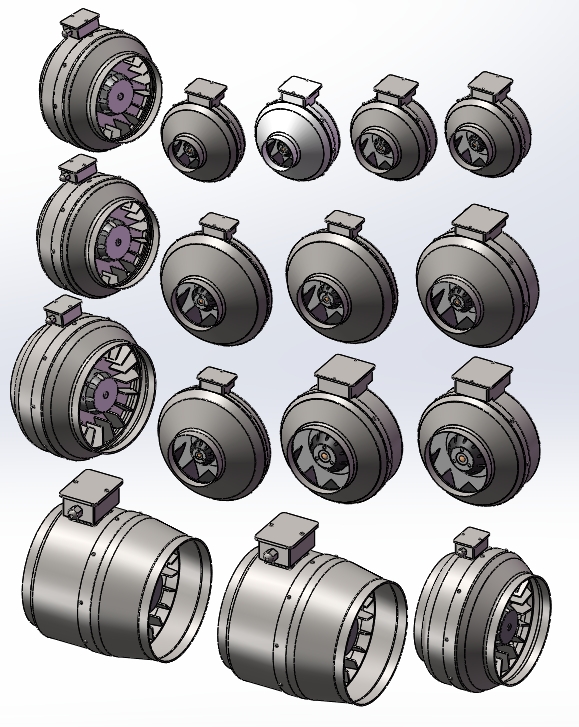

| 24 | 斜流管道风机总图.png | 243.92K |
此图纸下载需要29金币
立即下载
发布者
奋斗的飞机
创作: 441
粉丝: 29
加入时间：2024-01-07
模型信息
图纸格式：sldasm,sldprt
文件大小：33.15M
所需金币：29
上传时间：2025-06-24 08:35:27
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
斜流管道风机
管道风机
斜流风机
混流风机
轴流风机
图纸简介
斜流管道风机3D模型，型号 GSE型， 共计：16款工作原理：其叶轮形状介于轴流风机的螺旋桨式和离心风机的径向式之间，叶片通常采用翼型设计，流道渐缩。当叶轮旋转时，空气既做离心运动又做轴向运动，在叶轮中既受轴向力也受离心力作用，从而使气流沿倾斜方向流动，出口速度方向介于轴向和径向之间。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多

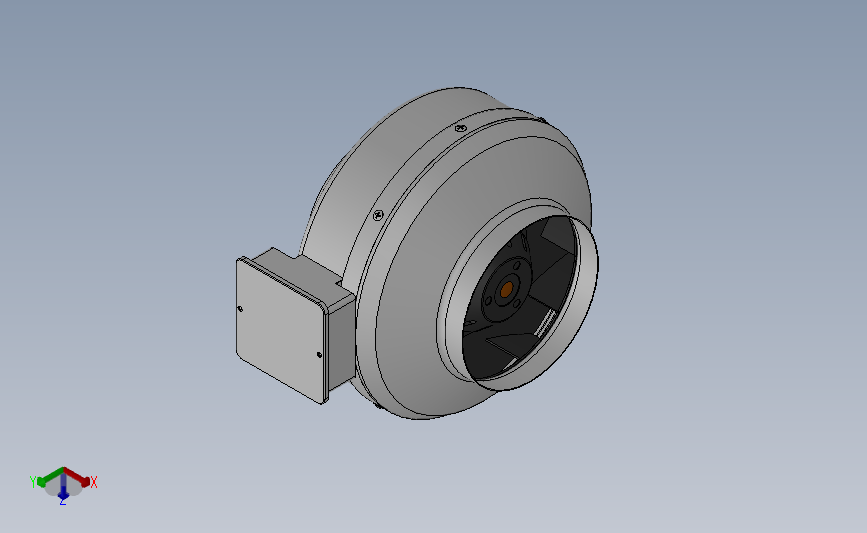

![GSE200L管道风机[GSE200L]亿利达风机](https://html.lazystones.com/lazy/343162/image/9fac0873-1421-488a-ab99-93de23793949原图(主)0.png)

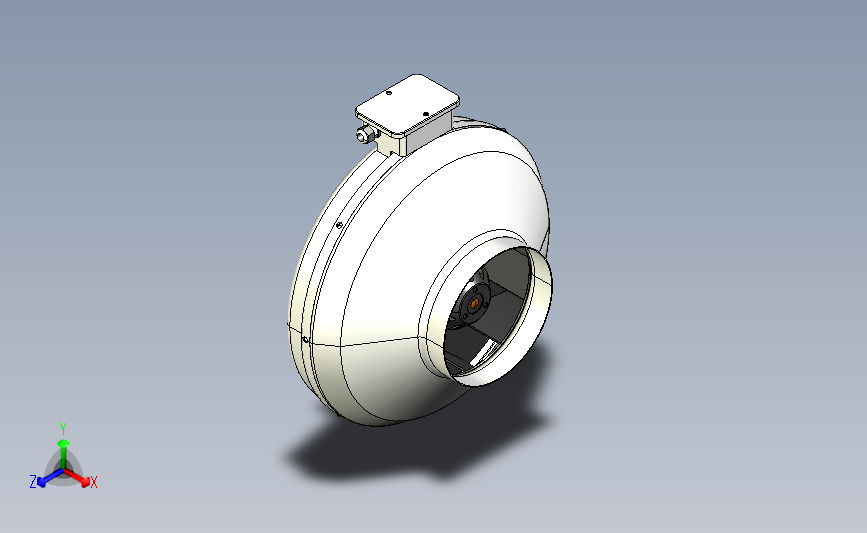

![GSE160M管道风机[GSE160M]亿利达风机](https://html.lazystones.com/lazy/343161/image/63de7379-e8a6-4fa7-81ac-67d4ba04f2d7原图(主)0.png)

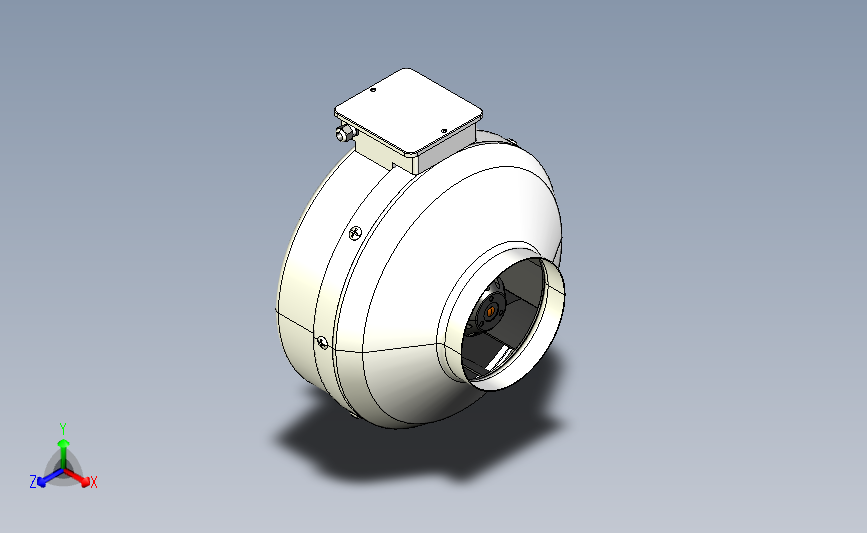

![GSE160L管道风机[GSE160L]亿利达风机](https://html.lazystones.com/lazy/343160/image/46c7c6d1-c718-4cca-b8e0-24354a7cd21c原图(主)0.png)

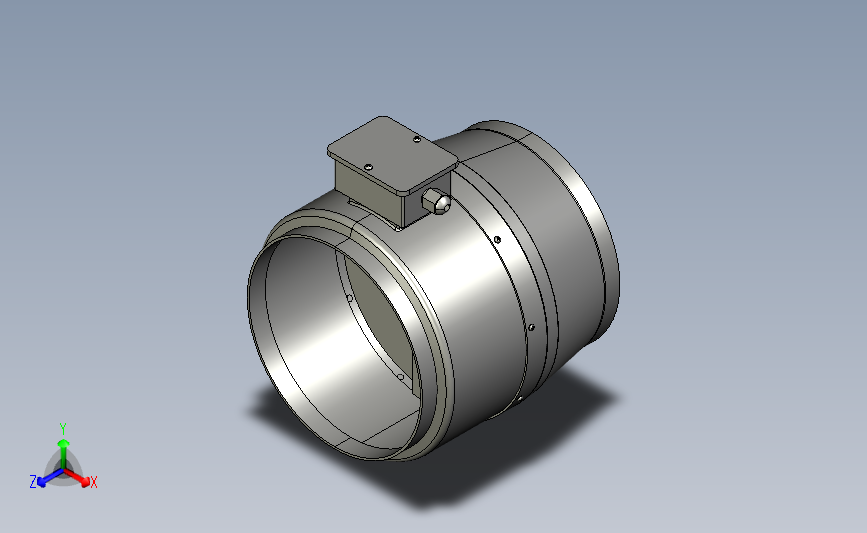

![GSE355M管道风机[GSE355M]](https://html.lazystones.com/lazy/340479/image/436ffe5e-d4a9-4ef8-8579-238f72c5d494原图(主)0.png)

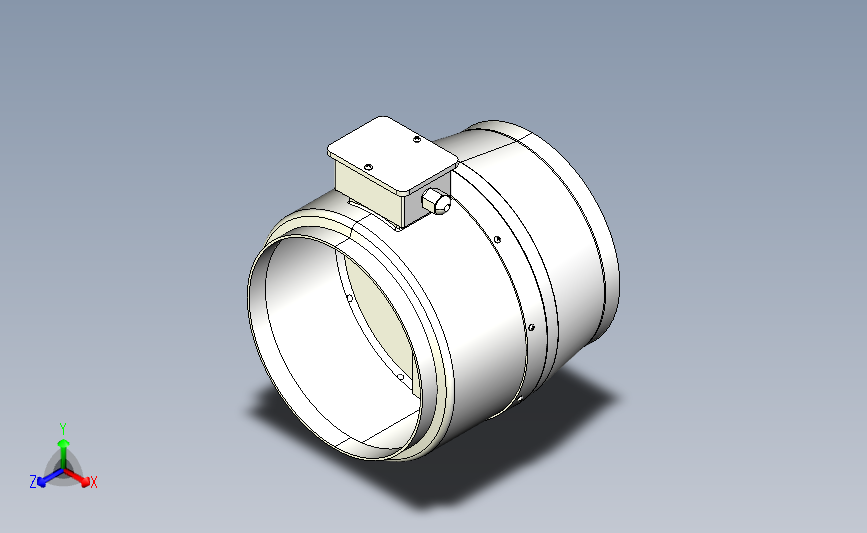

![GSE355L管道风机[GSE355L]](https://html.lazystones.com/lazy/340478/image/5de58c69-b925-4aaf-a153-ff191a8083fc原图(主)0.png)

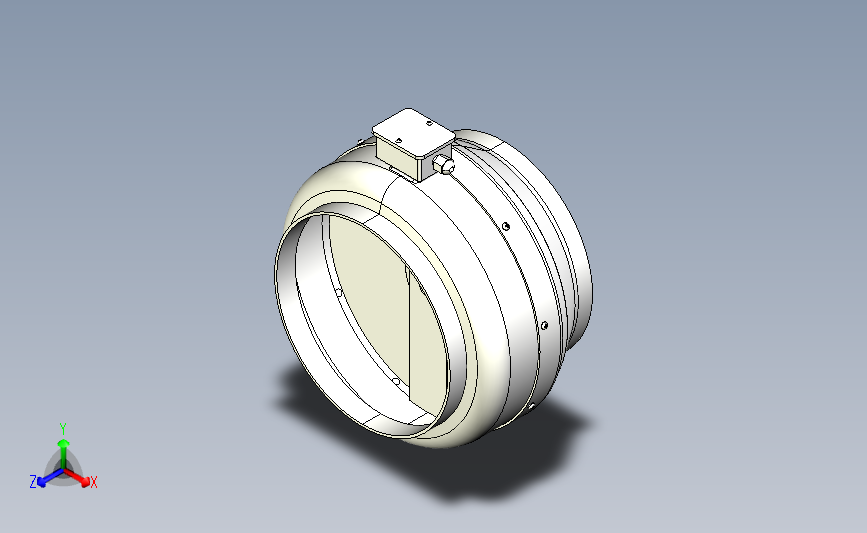

![GSE315M管道风机[GSE315M]](https://html.lazystones.com/lazy/340477/image/c43b18c6-99db-4ad9-b9d9-fecb039cfcc9原图(主)0.png)

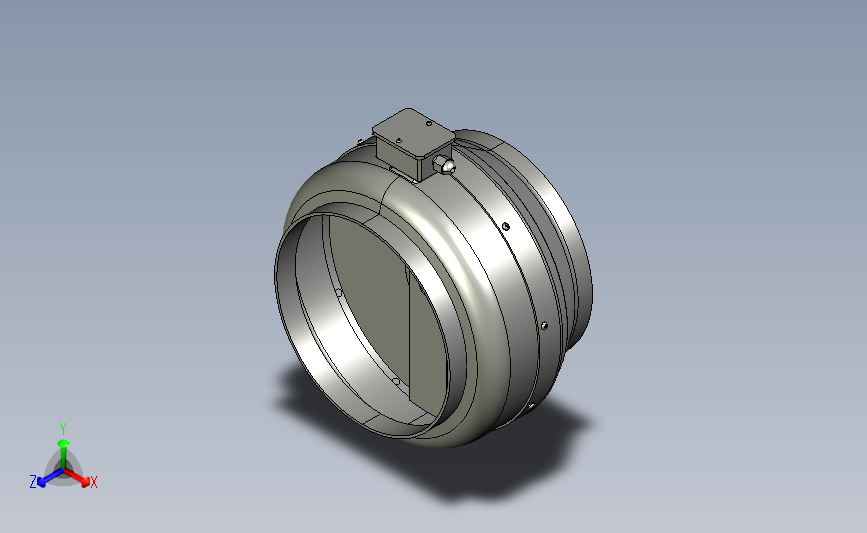

![GSE315L管道风机[GSE315L]](https://html.lazystones.com/lazy/340476/image/131c9c30-0ece-40af-a814-6eed382f8b54原图(主)0.png)

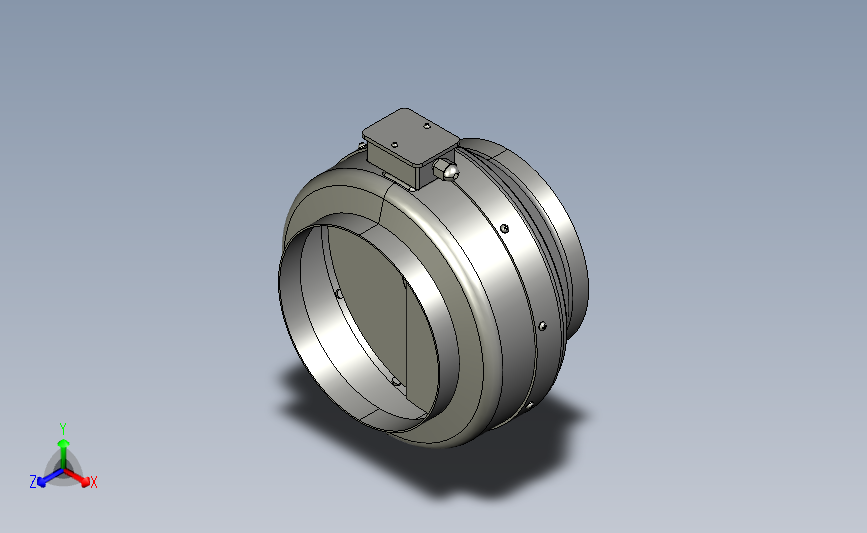

![GSE250M管道风机[GSE250M]](https://html.lazystones.com/lazy/340475/image/c7827dac-0d11-4057-9944-b4982dcf8333原图(主)0.png)
