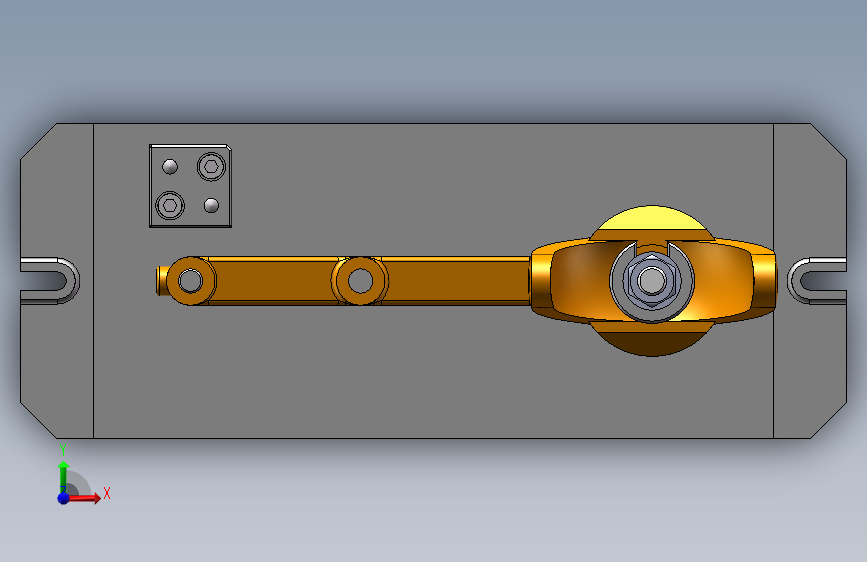

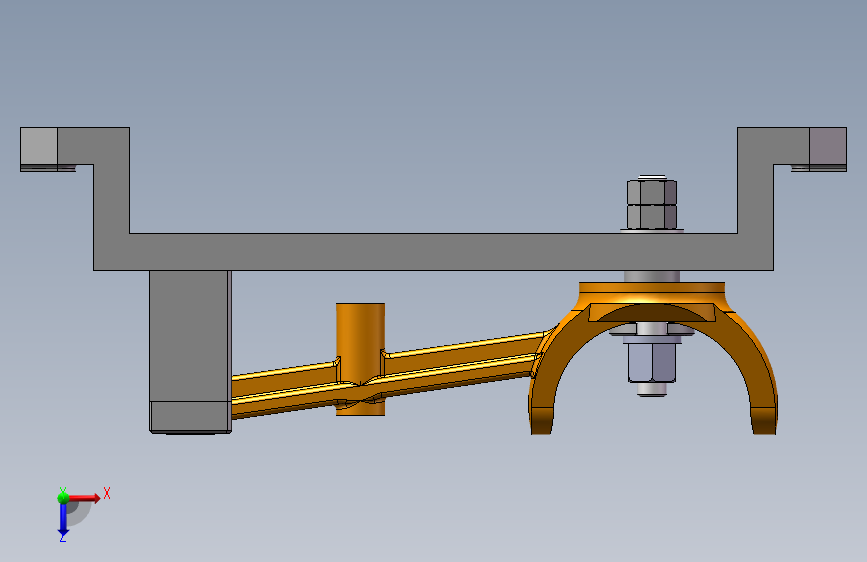

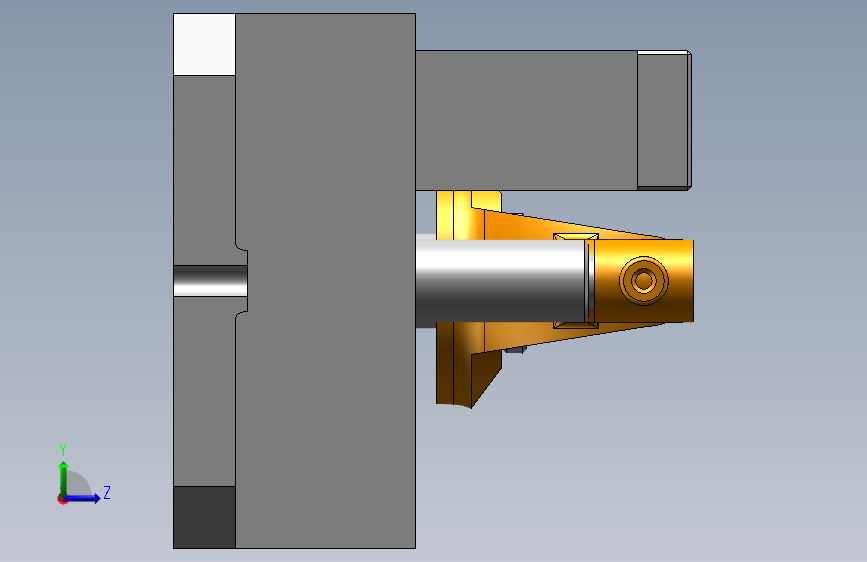

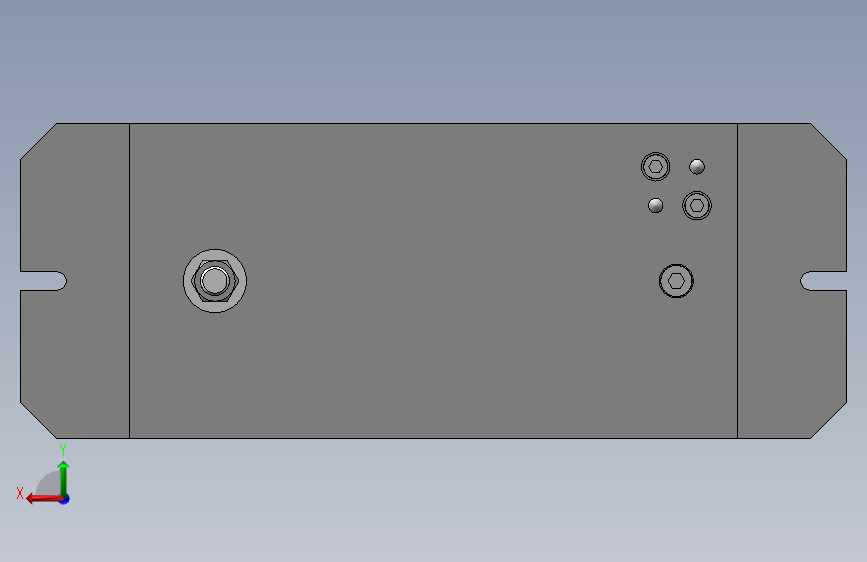

K1113-杠杆拨叉加工工艺及铣左端面夹具设计【含SW三维图】
（ID:2341402）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 工艺过程卡.doc | 55.00K |
| 2 | 杠杆拨叉工序卡片[8张].doc | 322.00K |
| 3 | 杠杠式拨叉毛坯图.dwg | 87.25K |
| 4 | 杠杠式拨叉零件图.dwg | 127.80K |
| 5 | 设计说明书.docx | 489.30K |
| 6 | 铣左端夹具装配图.dwg | 367.06K |
| 7 | GB／T117-2000圆锥销A型6×22.SLDPRT | 78.74K |
| 8 | GB／T41-20001型六角螺母C级M12.SLDPRT | 114.36K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 142.04K |
| 10 | GB／T70．1-2000内六角圆柱头螺钉M6×30.SLDPRT | 105.24K |
| 11 | GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 104.97K |
| 12 | JBT9163．17-1999带肩六角螺母M12.SLDPRT | 169.83K |
| 13 | 垫圈.SLDPRT | 71.12K |
| 14 | 定位钉.SLDPRT | 83.69K |
| 15 | 定位销.SLDPRT | 84.23K |
| 16 | 对刀块.SLDPRT | 82.29K |
| 17 | 对刀块支撑.SLDPRT | 67.74K |
| 18 | 底板.SLDPRT | 108.44K |
| 19 | 开口垫圈.SLDPRT | 77.45K |
| 20 | 支撑柱.SLDPRT | 78.46K |
| 21 | 支撑钉.SLDPRT | 82.62K |
| 22 | 杠杆式拨叉.SLDPRT | 399.37K |
| 23 | 螺杆.SLDPRT | 69.61K |
| 24 | 螺柱.SLDPRT | 54.59K |
| 25 | 铣左端面夹具.SLDASM | 423.38K |
此图纸下载需要200金币
立即下载
发布者
模型信息
图纸ID：2341402
图纸格式：dwg,sldprt,sldasm
文件大小：3.85M
所需金币：200
上传时间：2025-06-30 16:28:22
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
