双向背负式AGV

（ID:2351382）

改图/画图

机械设备 / 非标机械 / 双向背负式AGV

©非原创

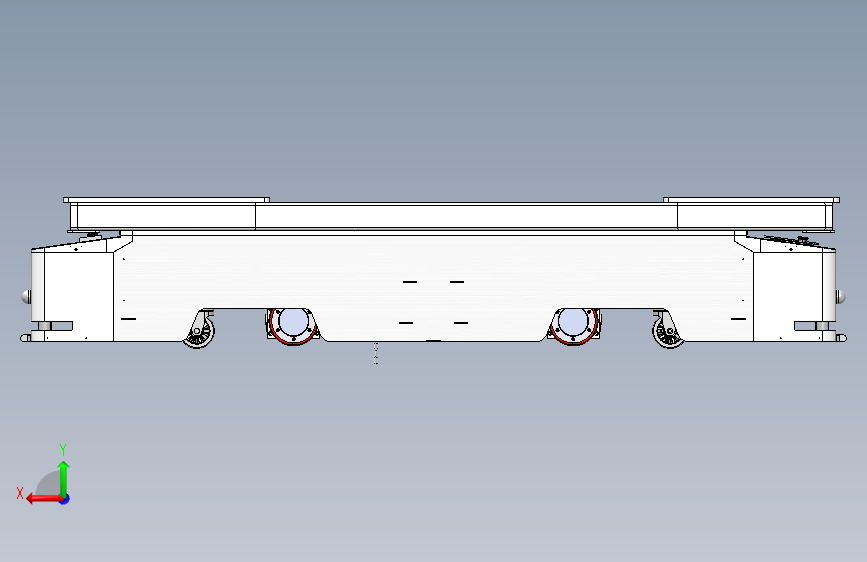

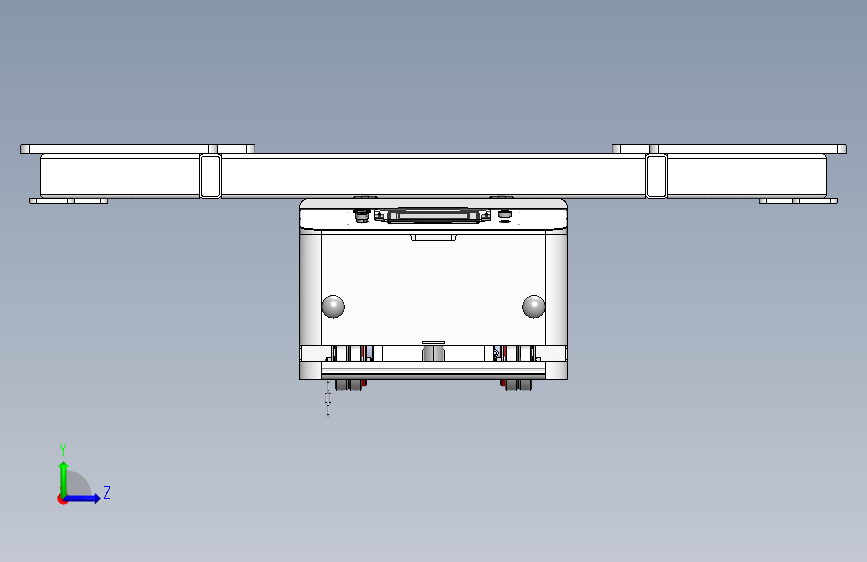

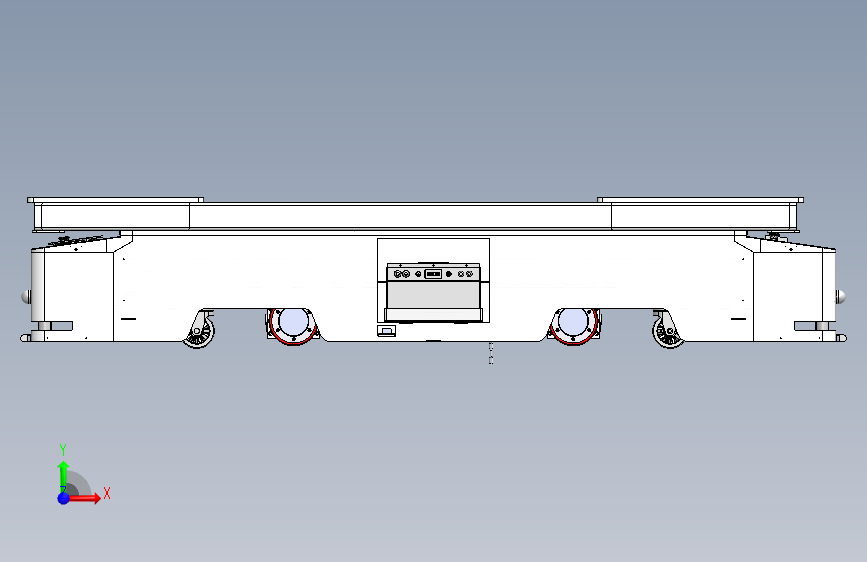

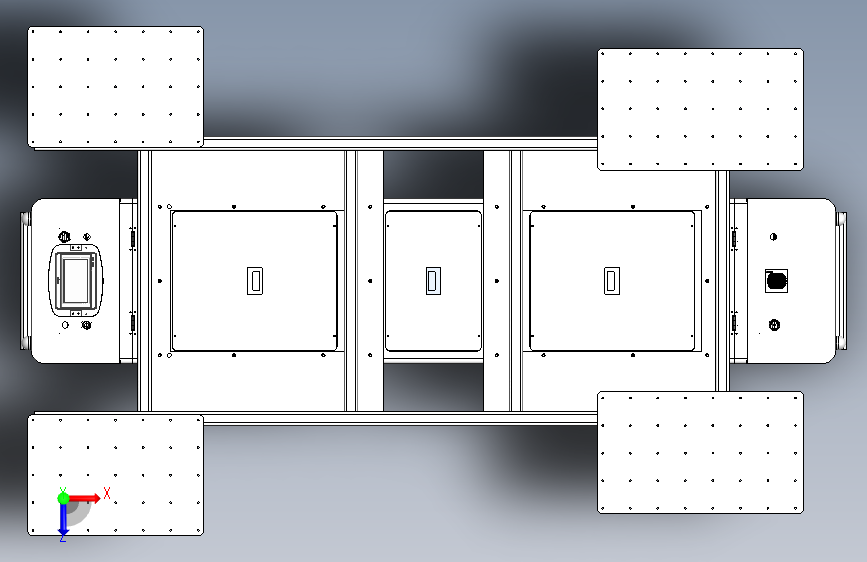

平面图

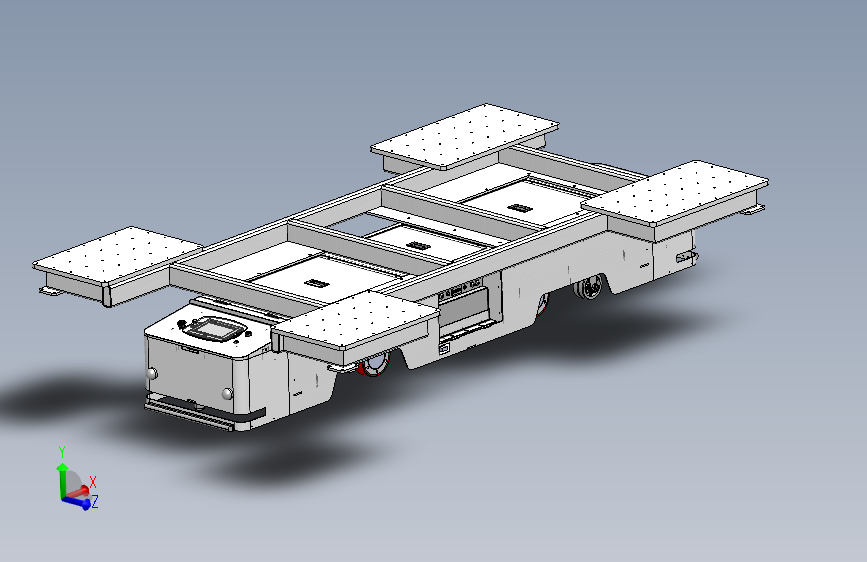

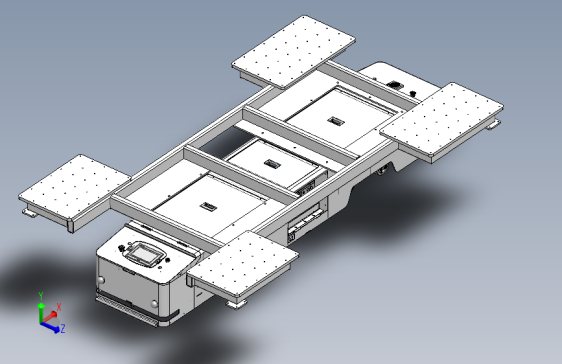

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	011.20.200.SLDPRT	713.18K
2	48100B数模.SLDPRT	1.21M
3	BZ／D马鞍座STM-2.SLDPRT	135.94K
4	BZ／J密封橡胶圈GM-5042（开孔尺寸Φ50）.SLDPRT	150.94K
5	BZ／J强力磁铁40×20×5.SLDPRT	92.02K
6	GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6006-2Z].SLDPRT	1.54M
7	GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6007-2Z].SLDPRT	1.59M
8	GB／T95-2002平垫圈C级8×1．6（黑）.SLDPRT	68.70K
9	IO模块MT4-1616BPNP.SLDPRT	11.15M
10	PLC-控制器PG01.SLDPRT	1.69M
11	QCC26C-100A-24V直流接触器.SLDPRT	1.69M
12	RXM2AB2BD小型继电器.SLDPRT	248.96K
13	RXZE1M2C继电器底座.SLDPRT	4.47M
14	SMC80S-0075-30MAK-5DSU.SLDPRT	1.26M
15	SPK-WM-DC24V-PNP.SLDPRT	5.97M
16	TL-SF1005交换机1.SLDPRT	214.49K
17	UKK-125A单极分线盒1.SLDPRT	509.60K
18	VBF3000-01-00H车体焊接.SLDASM	622.58K
19	VBF3000-01-01H车体外壳.SLDPRT	651.62K
20	VBF3000-01-02H电池安装板.SLDPRT	279.55K
21	VBF3000-01-03H驱动组件安装板.SLDPRT	204.12K
22	VBF3000-01-04H电池底板.SLDPRT	197.02K
23	VBF3000-01-05H前脚轮安装板.SLDPRT	388.25K
24	VBF3000-01-06H前车头.SLDPRT	262.08K
25	VBF3000-01-07H面板固定板.SLDPRT	103.62K
26	VBF3000-01-08H合页固定板2.SLDPRT	77.06K
27	VBF3000-01-09H过线槽.SLDPRT	217.72K
28	VBF3000-01-10H面板护手.SLDPRT	211.82K
29	VBF3000-01-11H加强筋1.SLDPRT	73.08K
30	VBF3000-01-12H加强筋2.SLDPRT	72.30K
31	VBF3000-01-13H加强筋3.SLDPRT	164.60K
32	VBF3000-01-14H加强筋4.SLDPRT	84.90K
33	VBF3000-01-15H加强筋5.SLDPRT	78.11K
34	VBF3000-01-16H盖板安装条.SLDPRT	122.99K
35	VBF3000-02-00前面板装配体.SLDASM	9.72M
36	VBF3000-02-01-00H前面板焊接体.SLDASM	222.89K
37	VBF3000-02-01-01H面板安装座.SLDPRT	189.51K
38	VBF3000-02-01-03H前中央面板.SLDPRT	327.67K
39	VBF3000-02-01-04H合页固定板1.SLDPRT	94.31K
40	VBF3000-02-01-05H后面板.SLDPRT	303.25K
41	VBF3000-03-00后面板装配.SLDASM	8.10M
42	VBF3000-03-01-00H后面板焊接体.SLDASM	197.77K
43	VBF3000-03-01-01H后中央面板.SLDPRT	282.34K
44	VBF3000-04-00驱动部分装配体.SLDASM	5.36M
45	VBF3000-04-01驱动部分安装板.SLDPRT	255.32K
46	VBF3000-04-02驱动部分安装板转轴座.SLDPRT	173.77K
47	VBF3000-04-03驱动部分转轴.SLDPRT	113.24K
48	VBF3000-04-04驱动部分转轴轴承座.SLDPRT	127.98K
49	VBF3000-04-05万向轮安装座.SLDPRT	170.18K
50	VBF3000-04-06驱动减速机安装座底板.SLDPRT	177.57K
51	VBF3000-04-07驱动减速机安装座侧板.SLDPRT	214.80K
52	VBF3000-04-08驱动减速机安装板.SLDPRT	175.49K
53	VBF3000-04-09驱动组件铜套.SLDPRT	120.94K
54	VBF3000-04-10驱动组件转轴.SLDPRT	145.37K
55	VBF3000-04-11编码器安装支架.SLDPRT	277.89K
56	VBF3000-04-12回转支承安装板.SLDPRT	238.19K
57	VBF3000-04-13驱动摆动座.SLDPRT	165.66K
58	VBF3000-04-14编码器基座.SLDPRT	155.17K
59	VBF3000-04-15转轴限位片.SLDPRT	132.65K
60	VBF3000-04-16驱动轮60×200.SLDPRT	207.70K
61	VBF3000-04-17驱动过线板.SLDPRT	160.18K
62	VBF3000-04-21编码器连接小齿轮.SLDPRT	436.61K
63	VBF3000-05-00电气装配体.SLDASM	12.33M
64	VBF3000-05-01电气安装板.SLDPRT	313.14K
65	VBF3000-06-01激光保护罩.SLDPRT	218.77K
66	VBF3000-07-01充电接头支架.SLDPRT	179.58K
67	VBF3000-08-01密封橡胶圈转接板82-65-2.SLDPRT	177.54K
68	VBF3000-09-01车体盖板.SLDPRT	174.73K
69	VBF3000-10-01车体中间盖板.SLDPRT	176.73K
70	VBF3000-16-01安全触边WMN-163.SLDPRT	127.69K
71	VBF3000-17-00显示屏保护罩.SLDASM	134.65K
72	VBF3000-17-01显示屏保护板.SLDPRT	104.41K
73	VBF3000-17-02显示屏保护板安装件.SLDPRT	87.13K
74	VBF3000-18-01电池挡板.SLDPRT	216.05K
75	VBF3000-20-01上层承载底座.SLDPRT	1.72M
76	XAD51-100A暗式拉手怡合达.SLDPRT	95.94K
77	XB2BA42C复位按钮.SLDPRT	1.95M
78	_HHPSN5-l.sldprt	64.00K
79	_HHPSN5-pin.sldprt	34.96K
80	_HHPSN5-r.sldprt	70.68K
81	万向轮C415S-HUA1228-twin-H.SLDPRT	3.54M
82	三色灯-RL50-N-RGY-LN24.SLDPRT	334.40K
83	充电接头50A.SLDPRT	124.69K
84	十字槽沉头螺钉GB／T819.1-2000M5×10（不锈钢）.SLDPRT	129.05K
85	双向背负式AGV.SLDASM	33.66M
86	导电链环-40×16×4（3节一根）.SLDASM	166.09K
87	开关电源SD-100-24.SLDPRT	3.05M
88	急停按钮XB2BS542C.SLDPRT	5.35M
89	空气开关C65H-DC32A2P（施耐德）.SLDPRT	3.62M
90	空气开关C65H-DC6A2P（施耐德）.SLDPRT	3.62M
91	线槽.SLDPRT	456.86K
92	线槽2.SLDPRT	348.45K
93	线槽3.SLDPRT	322.07K
94	线槽4.SLDPRT	221.97K
95	编码器BRT38-C0M1024D1-RT1-IP54.SLDPRT	210.47K
96	行走PWZQ145-21.SLDPRT	288.65K
97	触摸屏M2070HE.SLDPRT	5.18M
98	遥控接收器LGW-CAN-RX.SLDPRT	181.73K
99	避障激光传感器SE-0535.SLDPRT	2.56M
100	铝合金蝶形铰链HFC22-35B.SLDASM	90.11K
101	铝轨.SLDPRT	168.95K
102	铝轨2.SLDPRT	162.73K
103	铝轨3.SLDPRT	140.58K
104	防静电链条.SLDPRT	135.01K
105	驱动减速机安装座.SLDASM	191.00K
106	驱动器FD134S.SLDPRT	1.11M
107	驱动组件.SLDASM	1.34M
108	驱动组件安装座.SLDASM	242.17K
