旋柄快开人孔 槽平面 3款（ID:2352907）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1751598246151.zip | 4.74M |
| 2 | 常压旋柄快开人孔_400.sldprt | 1.14M |
| 3 | 常压旋柄快开人孔_450.sldprt | 1.15M |
| 4 | 常压旋柄快开人孔_500.sldprt | 1.14M |
| 5 | 旋柄快开人孔装配体.SLDASM | 818.24K |

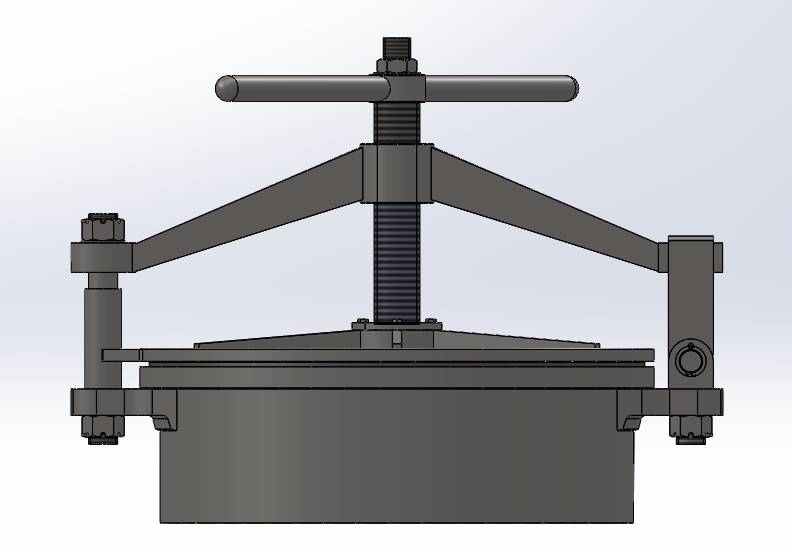

| 6 | 旋柄快开人孔主视图.png | 86.10K |

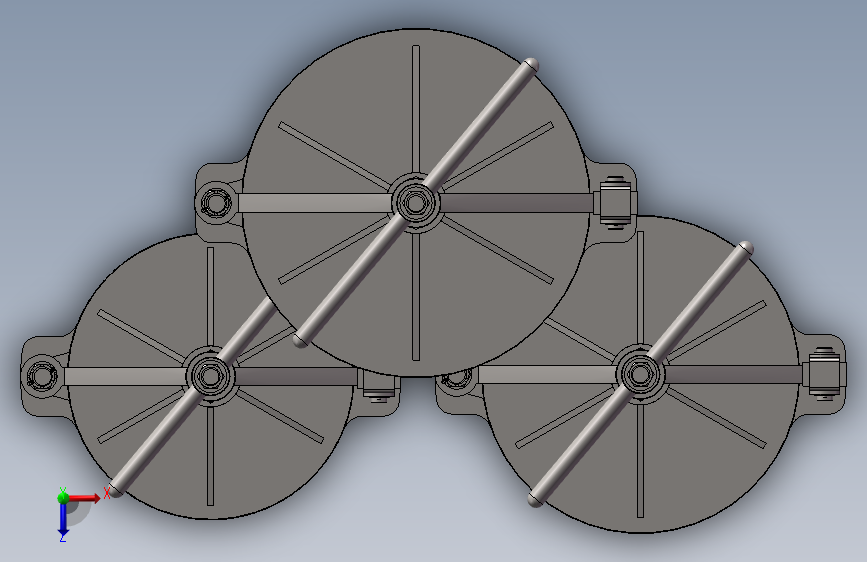

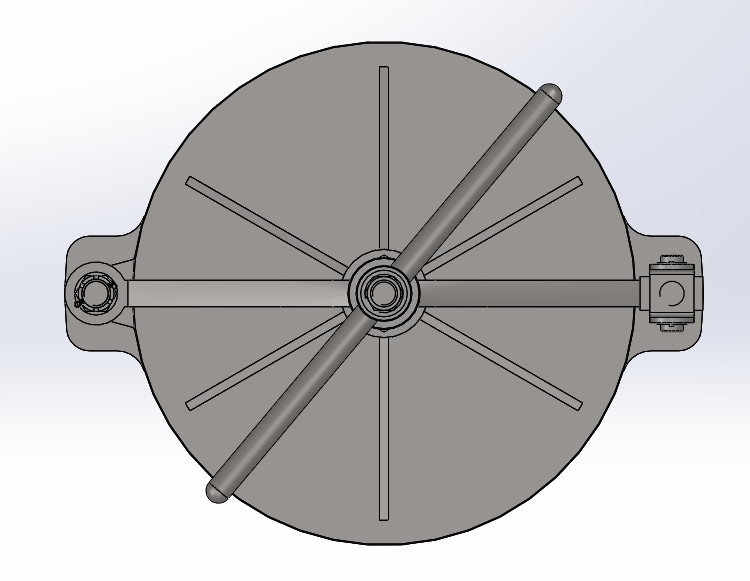

| 7 | 旋柄快开人孔俯视图.png | 90.47K |
| 8 | 旋柄快开人孔总图.png | 216.65K |

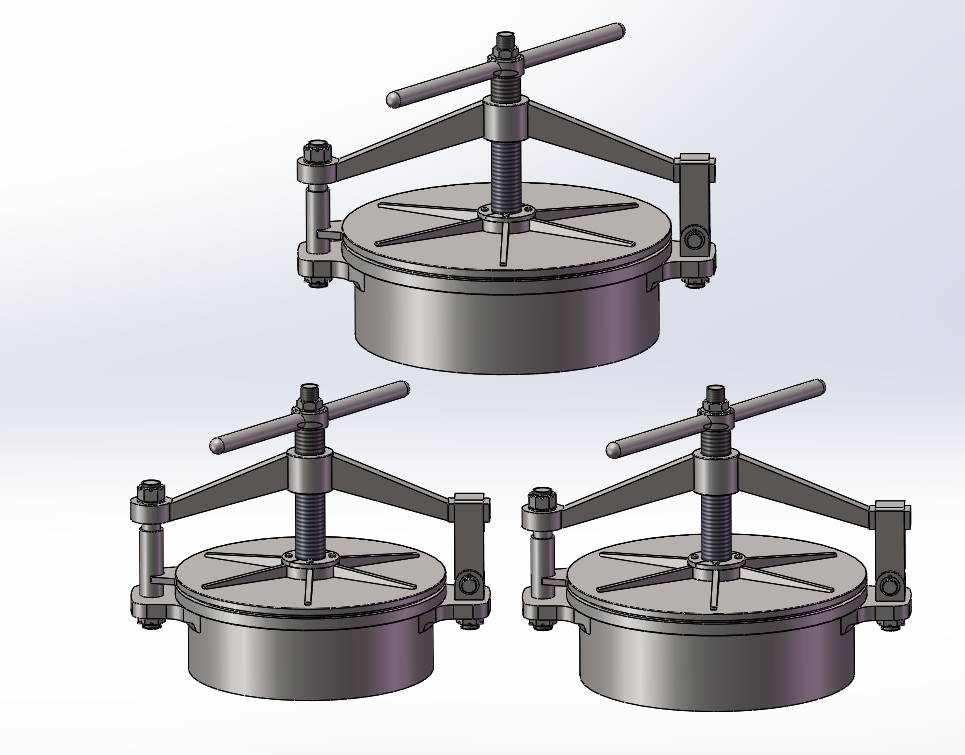

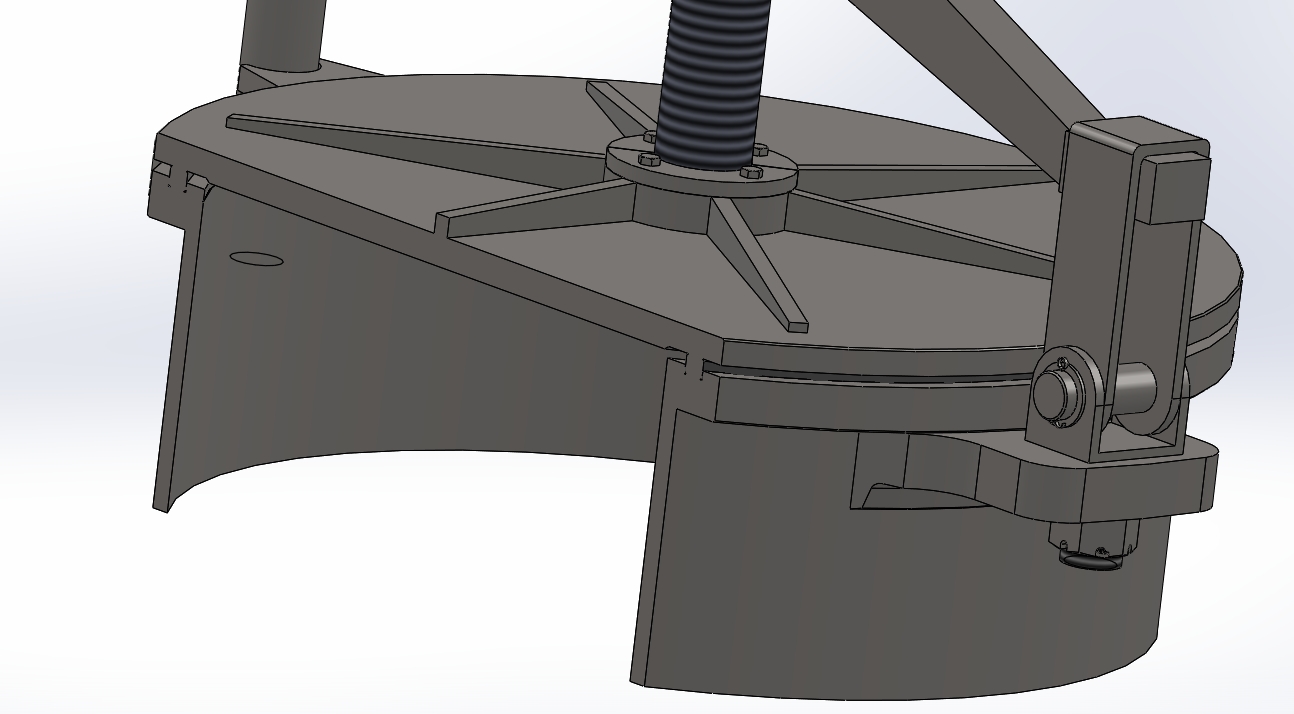

| 9 | 槽式旋柄快开人孔.png | 189.89K |
此图纸下载需要25金币
立即下载
发布者
奋斗的飞机
创作: 442
粉丝: 29
加入时间：2024-01-07
模型信息
图纸格式：sldprt,sldasm
文件大小：4.85M
所需金币：25
上传时间：2025-07-04 11:04:08
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
快开人孔
旋柄快开人孔
人孔
常压旋柄快开人孔
旋柄快开门
图纸简介

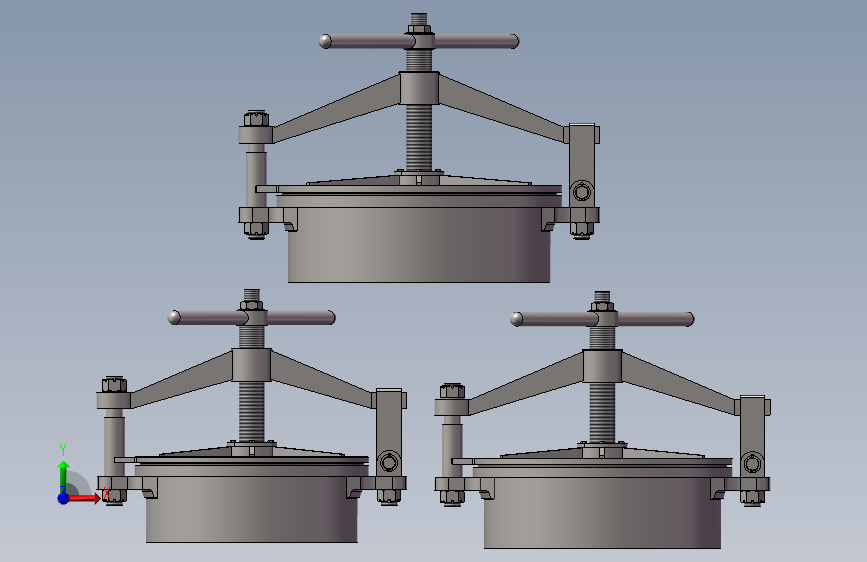

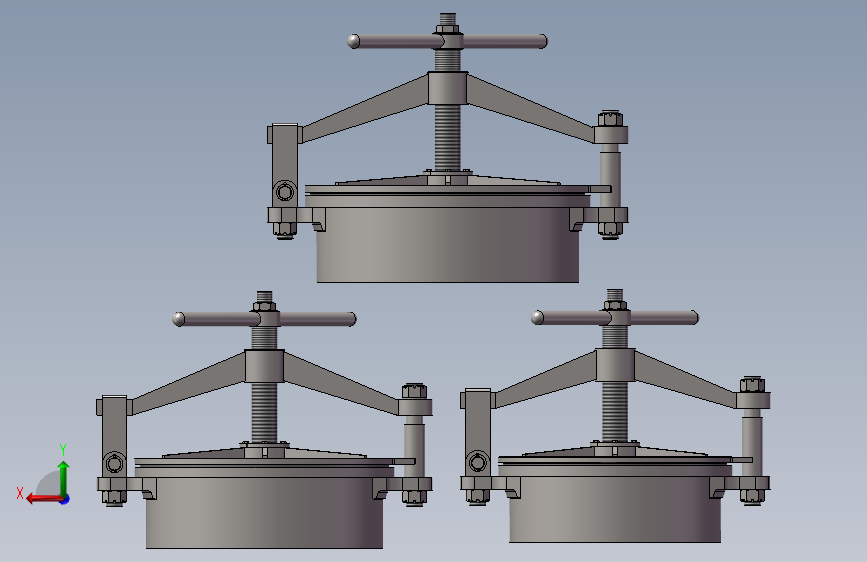

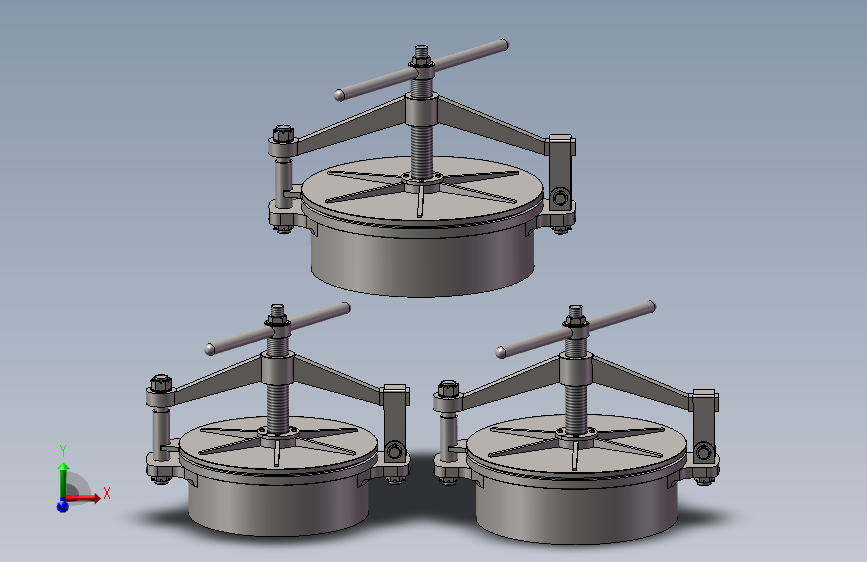

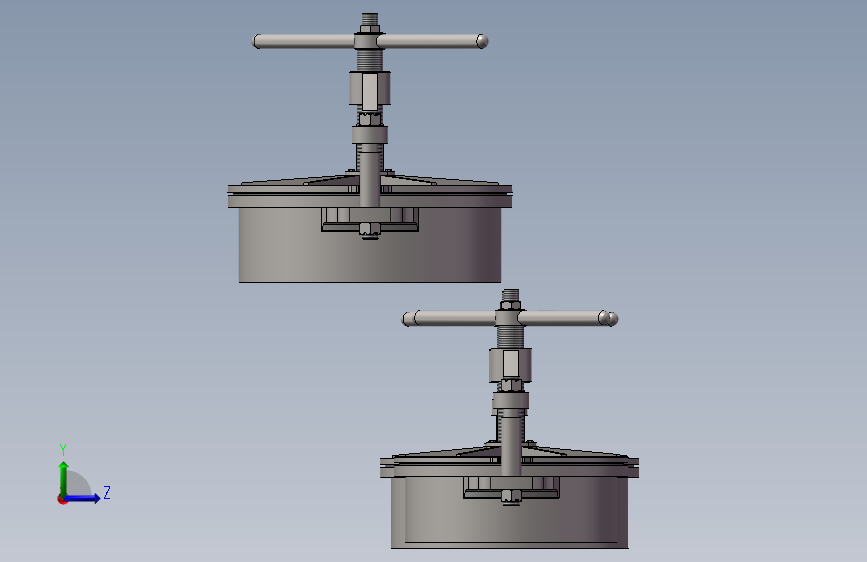

旋柄快开人孔3D平面图，密封面型式： 槽平面，公称直径DN：450/450/500，国标号 HG／T 21525-2014，1-筒体;2-销;3-螺母;4-柱:5-盖挡板;6-垫圈:7盖:8-横梁;9-垫圈:10-半环:11-螺栓:12-手柄:13-丝杆:14-垫圈:15-螺母;16-耳板:17-轴柱:18-销轴B;19-销:20-垫圈
