油菜收割机割台液压系统（SW+CAD+说明书+开题+任务书）（ID:2355534）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17517463945706.zip | 32.43M |
| 2 | 任务书-油菜收割机割台液压系统.doc | 44.46K |
| 3 | 开题报告-油菜收割机割台液压系统.docx | 1.81M |
| 4 | 论文油菜收割机割台液压系统设计.docx | 441.54K |
| 5 | 油菜收割机-泵站总装配-A0.dwg | 2.27M |
| 6 | 油菜收割机-液压系统原理图-A0.dwg | 271.69K |
| 7 | 油菜收割机液压系统-油箱焊合-A0.dwg | 254.54K |
| 8 | 油菜收割机液压系统-阀块-A0.dwg | 348.86K |
| 9 | 割刀装配.SLDASM | 451.42K |
| 10 | 圆盘割刀.SLDPRT | 93.12K |
| 11 | 幅盘焊合.SLDPRT | 249.84K |
| 12 | 拨齿.SLDPRT | 62.18K |
| 13 | 油菜收割机-割台总装.SLDASM | 5.60M |
| 14 | 螺旋轴.SLDPRT | 642.24K |
| 15 | 输送绞龙叶片.SLDPRT | 125.21K |
| 16 | 侧幅盘焊合.SLDPRT | 219.06K |
| 17 | 偏心轮1.SLDPRT | 72.95K |
| 18 | 偏心轮装置.SLDASM | 251.65K |
| 19 | 小连杆1.SLDPRT | 83.42K |
| 20 | 小连柱.SLDPRT | 53.08K |
| 21 | 幅盘焊合.SLDPRT | 271.51K |
| 22 | 幅盘焊合1.SLDPRT | 293.27K |
| 23 | 幅盘焊合2.SLDPRT | 301.08K |
| 24 | 拨禾带轮.SLDPRT | 222.00K |
| 25 | 拨禾杆焊合.SLDPRT | 106.91K |
| 26 | 拨禾秆组合.SLDASM | 126.91K |
| 27 | 拨禾轮装置.SLDASM | 683.42K |
| 28 | 拨禾轮轴套.SLDPRT | 62.96K |
| 29 | 拨禾轮轴架焊合.SLDPRT | 91.66K |
| 30 | 拨齿.SLDPRT | 53.19K |
| 31 | 撑杆右滑座.SLDPRT | 110.75K |
| 32 | 撑杆左滑座.SLDPRT | 117.64K |
| 33 | 支架连接杆.SLDPRT | 120.27K |
| 34 | 皮带涨紧轮.SLDPRT | 109.35K |
| 35 | 皮带涨紧轮轴.SLDPRT | 96.02K |
| 36 | 防缠绕架.SLDPRT | 339.58K |
| 37 | 上刀片.SLDPRT | 76.65K |
| 38 | 上刀片固定板.SLDPRT | 109.68K |
| 39 | 下刀片.SLDPRT | 74.97K |
| 40 | 主动链轮.SLDPRT | 536.02K |
| 41 | 偏心套.SLDPRT | 107.28K |
| 42 | 刀具压板.SLDPRT | 164.38K |
| 43 | 刀片安装板.SLDPRT | 487.71K |
| 44 | 分禾器.SLDPRT | 232.97K |
| 45 | 定轴轴套.SLDPRT | 86.16K |
| 46 | 护刃器.SLDPRT | 82.11K |
| 47 | 摆杆.SLDPRT | 79.98K |
| 48 | 撑杆架.SLDPRT | 82.28K |
| 49 | 机架.SLDPRT | 357.78K |
| 50 | 连杆.SLDPRT | 184.83K |
| 51 | 连杆固定轴.SLDPRT | 98.37K |
| 52 | 连杆连接片.SLDPRT | 134.18K |
| 53 | 连杆长.SLDPRT | 124.31K |
| 54 | 链轮.SLDPRT | 431.78K |
| 55 | 镜向分禾器.SLDPRT | 139.15K |
| 56 | 镜向撑杆架.SLDPRT | 161.77K |
| 57 | 鱼眼轴承.SLDASM | 215.44K |
| 58 | 鱼眼轴承.SLDPRT | 214.10K |
| 59 | 鱼眼轴承滚球.SLDPRT | 125.37K |
| 60 | O型圈165x5.7.SLDPRT | 108.85K |
| 61 | O型密封圈160.SLDPRT | 105.20K |
| 62 | O型密封圈70x5.7.SLDPRT | 115.70K |
| 63 | 内导向环.SLDPRT | 73.93K |
| 64 | 半环.SLDPRT | 70.44K |
| 65 | 半环套.SLDPRT | 84.59K |
| 66 | 双伸缩液压支架.SLDASM | 760.38K |
| 67 | 外卡键.SLDPRT | 108.32K |
| 68 | 外导向环.SLDPRT | 73.68K |
| 69 | 导向套.SLDPRT | 123.39K |
| 70 | 挡圈.SLDPRT | 72.08K |
| 71 | 挡圈160.SLDPRT | 71.00K |
| 72 | 挡圈165.SLDPRT | 78.46K |
| 73 | 挡圈70.SLDPRT | 71.59K |
| 74 | 挡圈A70X60.SLDPRT | 72.09K |
| 75 | 挡套.SLDPRT | 91.15K |
| 76 | 支撑环.SLDPRT | 81.50K |
| 77 | 活塞.SLDPRT | 112.46K |
| 78 | 活塞带向环.SLDPRT | 106.39K |
| 79 | 活塞杆.SLDPRT | 205.92K |
| 80 | 活塞杆密封.SLDPRT | 332.19K |
| 81 | 活塞组合密封..SLDPRT | 193.62K |
| 82 | 缸体.SLDPRT | 479.10K |
| 83 | 距离套.SLDPRT | 88.95K |
| 84 | 防尘圈.SLDPRT | 103.85K |
| 85 | GB／T281-94调心球轴承2207K.SLDPRT | 378.92K |
| 86 | GB／T41-20001型六角螺母C级M6.SLDPRT | 114.03K |
| 87 | GB／T41-20001型六角螺母C级M8.SLDPRT | 115.55K |
| 88 | GB／T5780-2000六角头螺栓C级M6×45.SLDPRT | 150.05K |
| 89 | GB／T5781-2000六角头螺栓全螺纹C级M8×55.SLDPRT | 176.68K |
| 90 | GB／T93-1987标准型弹性垫圈装配6×1．6.SLDPRT | 93.82K |
| 91 | GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT | 92.78K |
| 92 | GB／T95-2002平垫圈C级6×1．6.SLDPRT | 57.61K |
| 93 | GB／T95-2002平垫圈C级8×1．6.SLDPRT | 59.57K |
| 94 | JB／T7940．3-1995旋盖式油杯B型10.SLDPRT | 107.28K |
| 95 | M6螺母弹平组合.SLDASM | 97.67K |
| 96 | M8螺母弹平组合.SLDASM | 95.49K |
| 97 | 偏心扒指.SLDASM | 107.96K |
| 98 | 偏心轴.SLDPRT | 101.62K |
| 99 | 偏心轴调节块.SLDPRT | 79.84K |
| 100 | 右拐臂.SLDPRT | 167.63K |
| 101 | 固定套.SLDPRT | 99.41K |
| 102 | 定轴.SLDPRT | 104.22K |
| 103 | 左侧安装法兰.SLDPRT | 120.59K |
| 104 | 左拐臂.SLDPRT | 180.27K |
| 105 | 左轴座.SLDPRT | 111.67K |
| 106 | 开口销5x45.SLDPRT | 122.64K |
| 107 | 扒指.SLDPRT | 52.17K |
| 108 | 扒指套.SLDPRT | 113.27K |
| 109 | 搅龙装配.SLDASM | 2.14M |
| 110 | 端盖.SLDPRT | 145.56K |
| 111 | 螺旋轴.SLDPRT | 635.02K |
| 112 | 衬套.SLDPRT | 95.58K |
| 113 | 轴套.SLDPRT | 119.68K |
| 114 | 输入轴.SLDPRT | 89.86K |
| 115 | 输入轴固定销.SLDPRT | 62.77K |
| 116 | G油菜收割-B／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 116.41K |
| 117 | 油菜收割-GB／T5781-2000六角头螺栓全螺纹C级M14×55.SLDPRT | 140.60K |
| 118 | 油菜收割-GB／T6187-2000全金属六角法兰面锁紧螺母M14.SLDPRT | 116.36K |
| 119 | 油菜收割机割台-切割驱动马达.SLDPRT | 380.21K |
| 120 | 油菜收割机割台-拨禾轮驱动马达.SLDPRT | 413.59K |
| 121 | 油菜收割机割台-联轴器.SLDPRT | 579.27K |
| 122 | 油菜收割机割台-输送绞龙驱动马达.SLDPRT | 410.26K |
| 123 | 油菜收割机割台-连杆.SLDPRT | 75.78K |
| 124 | 油菜收割机割台GB／T5781-2000六角头螺栓全螺纹C级M16×60.SLDPRT | 141.16K |
| 125 | 1.png | 266.69K |
| 126 | 2.png | 243.14K |
| 127 | 3.png | 127.91K |
| 128 | 4.png | 82.25K |
| 129 | 5.png | 352.52K |
| 130 | 6.png | 154.75K |
| 131 | 7.png | 154.08K |
| 132 | 8.png | 147.00K |
此图纸下载需要2500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 591
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,sldprt
文件大小：33.21M
所需金币：2500
上传时间：2025-07-06 04:13:39
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2024
标签
图纸简介

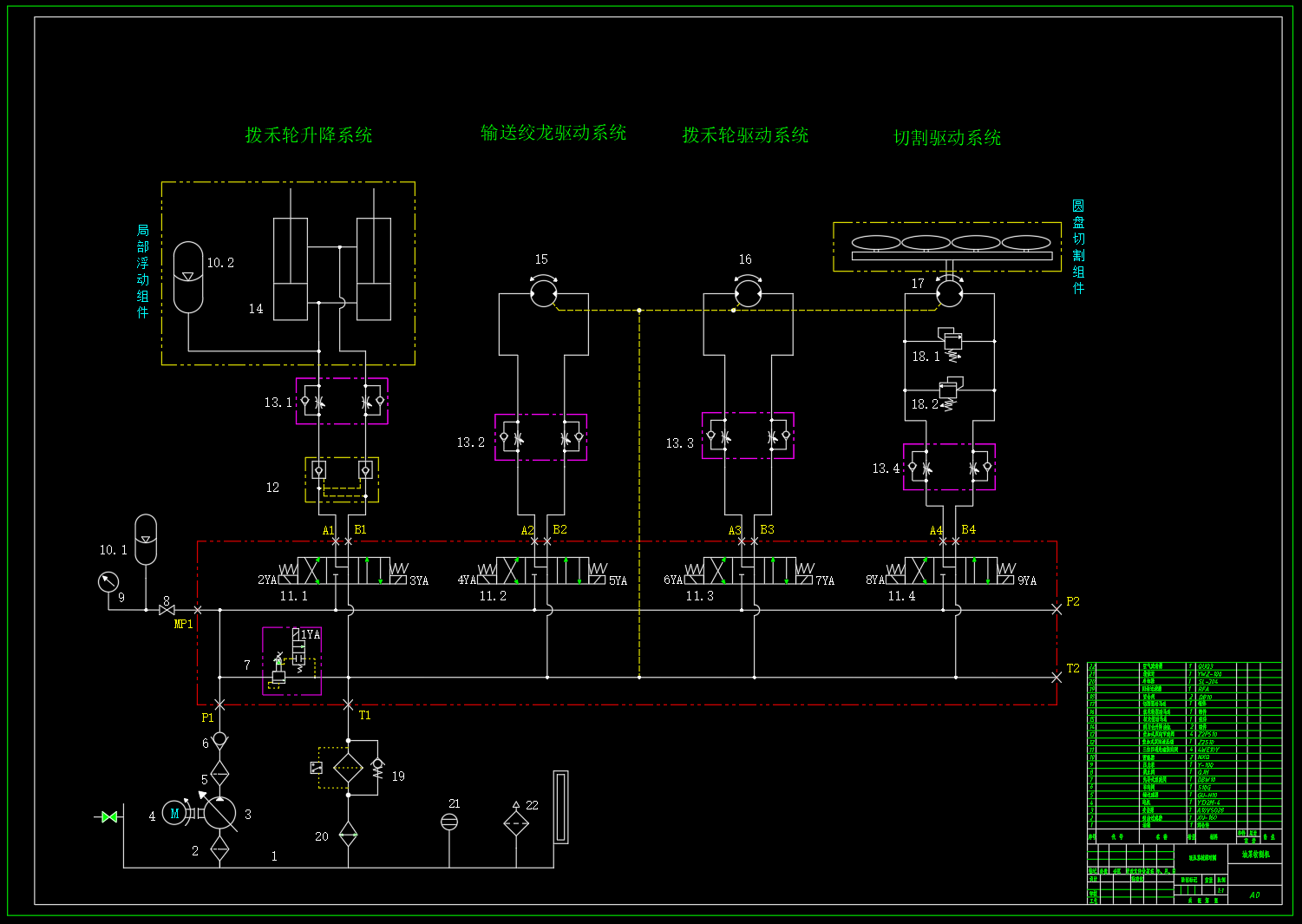

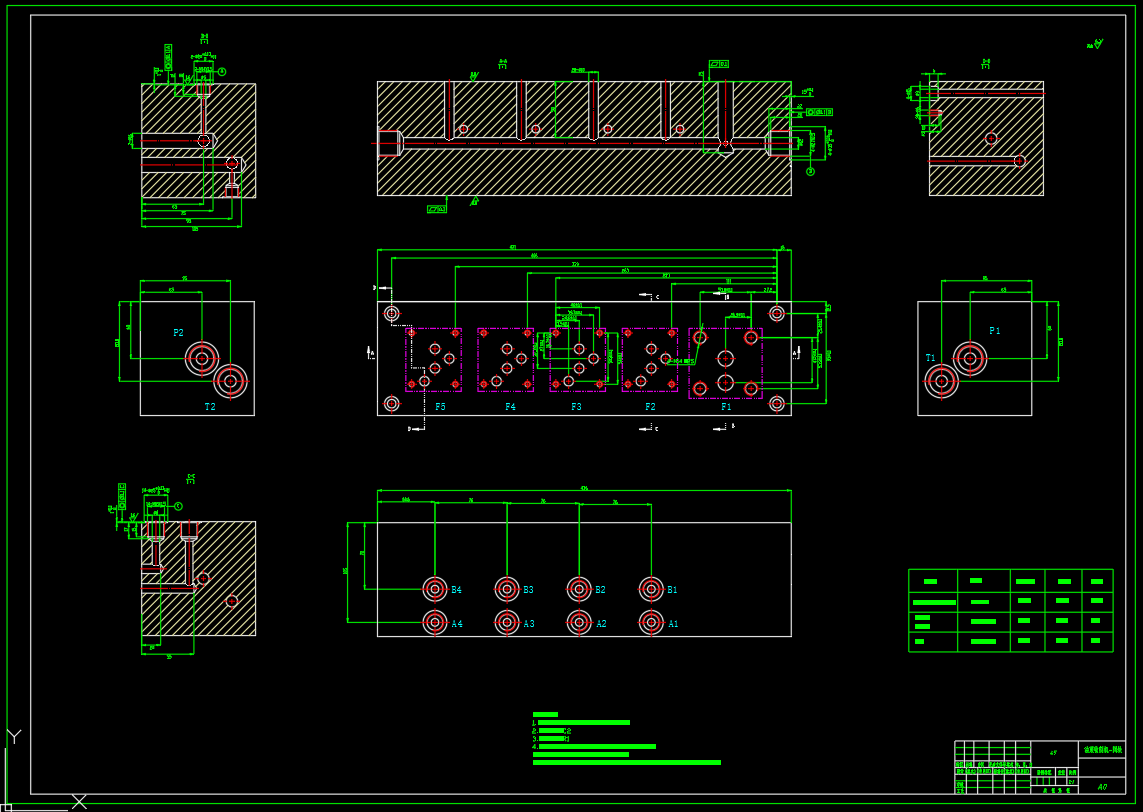

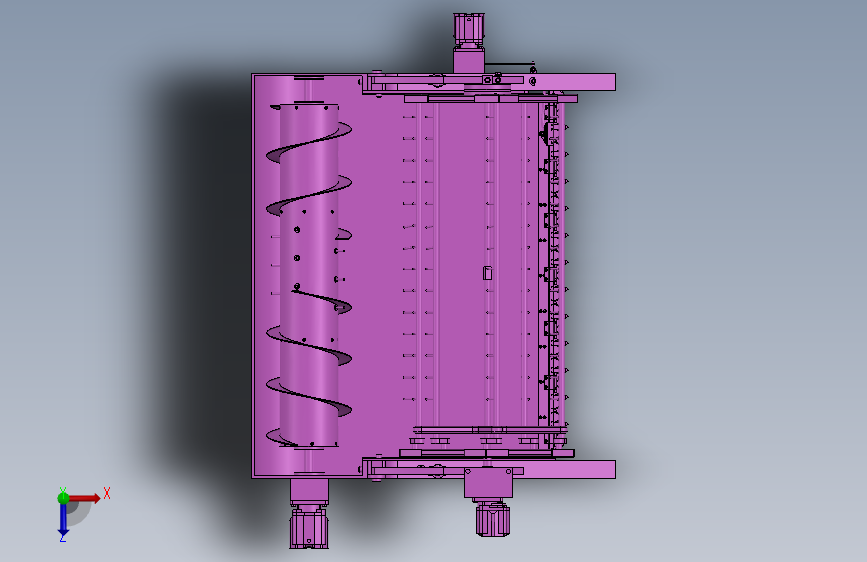

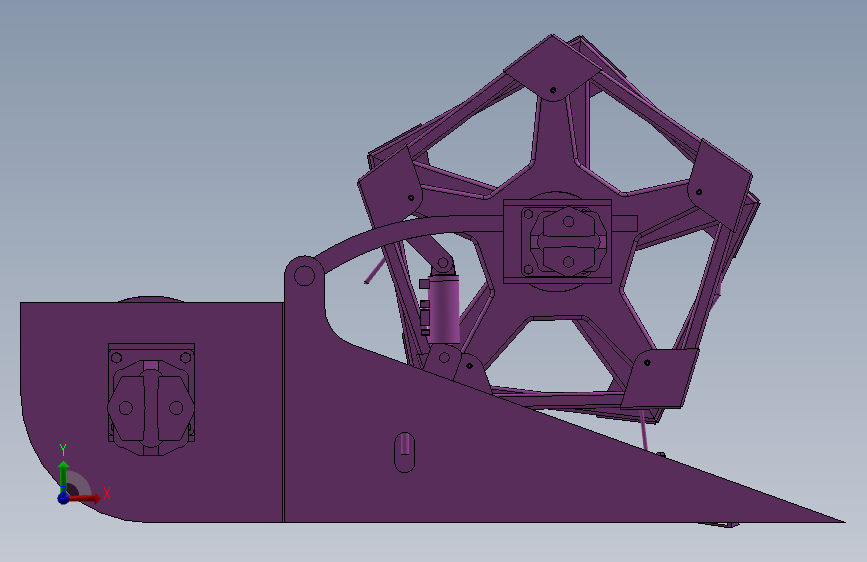

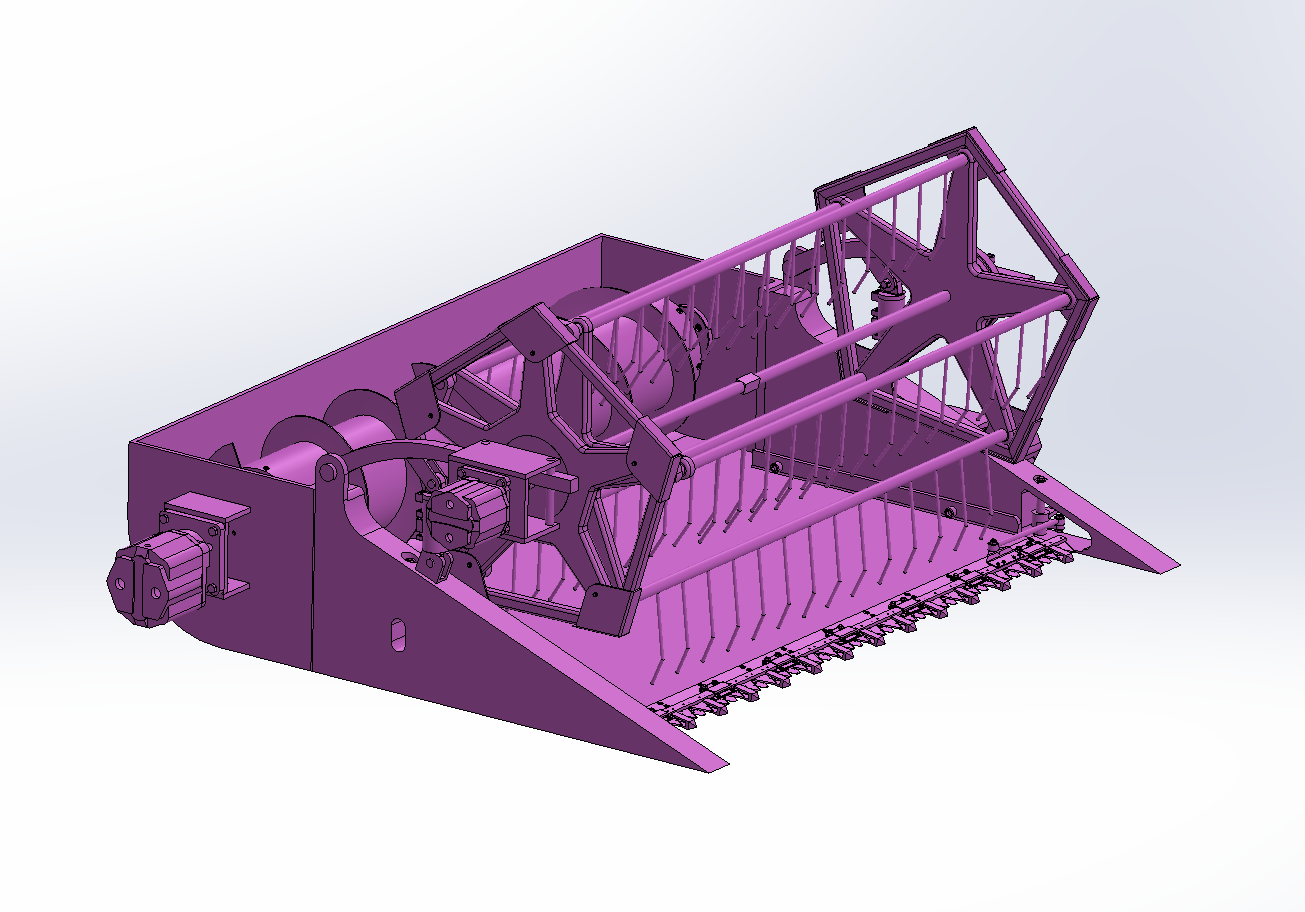

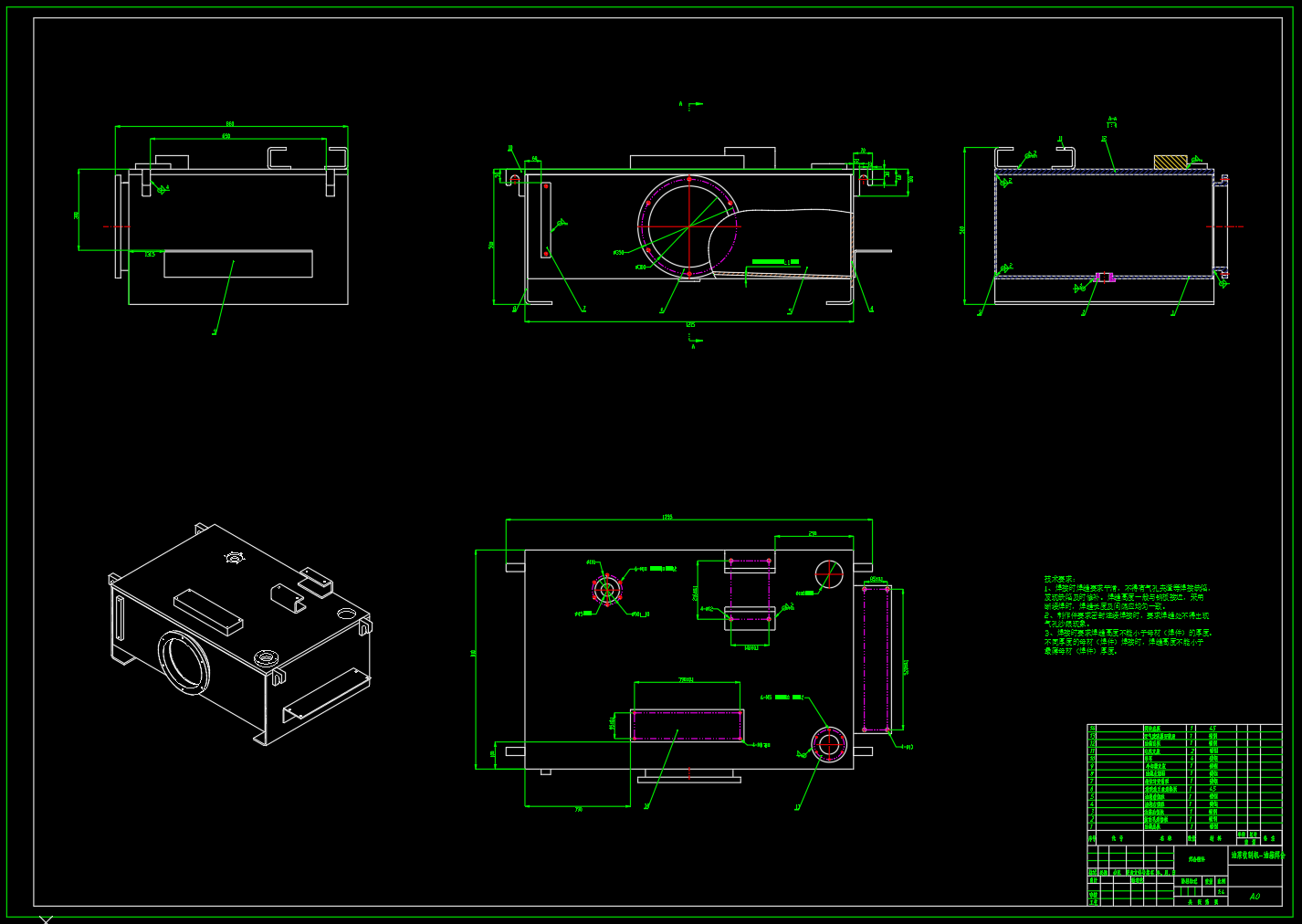

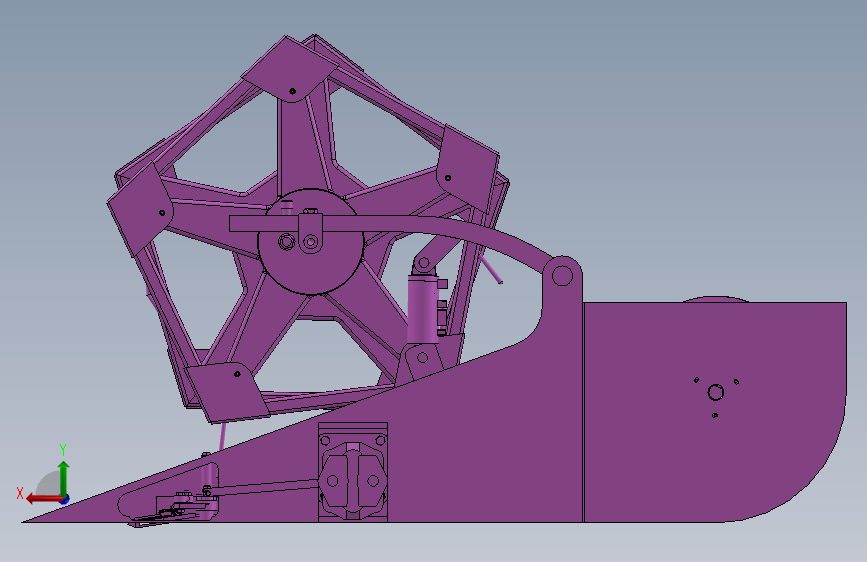

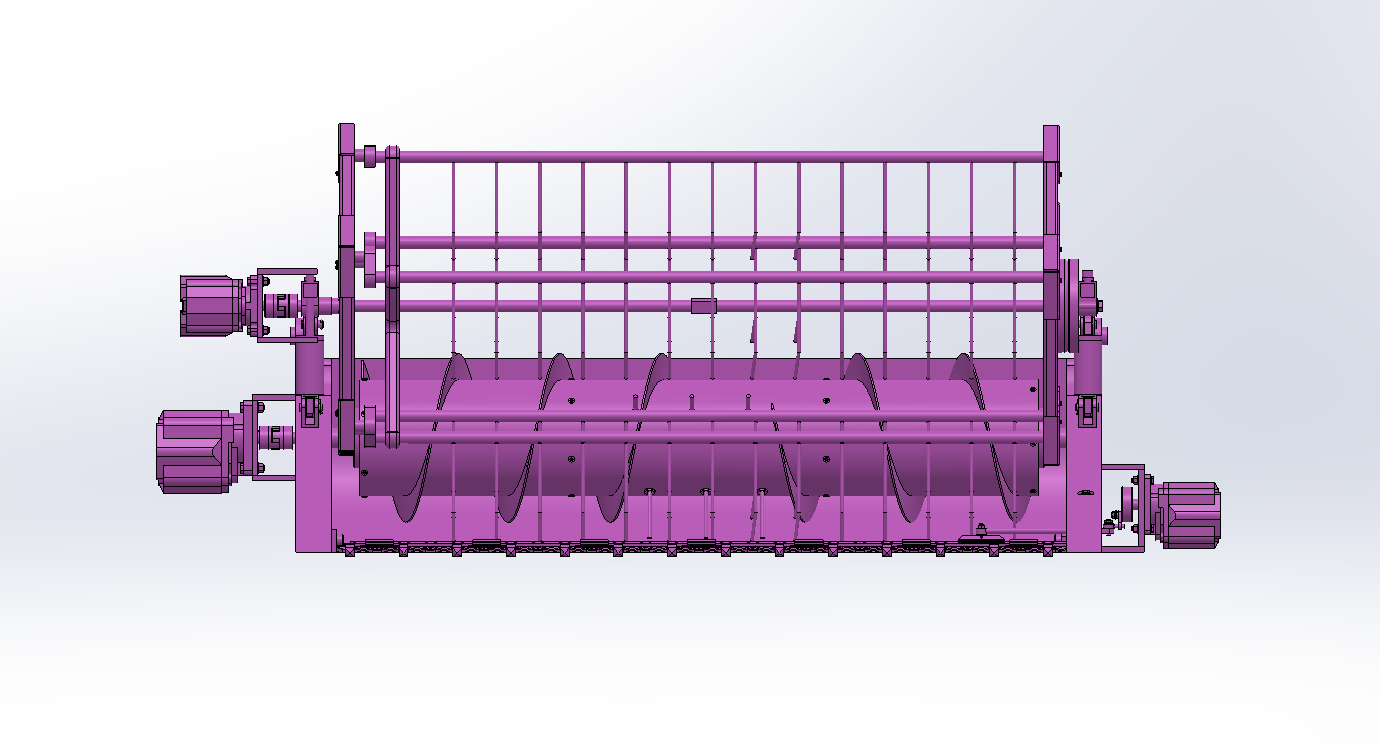

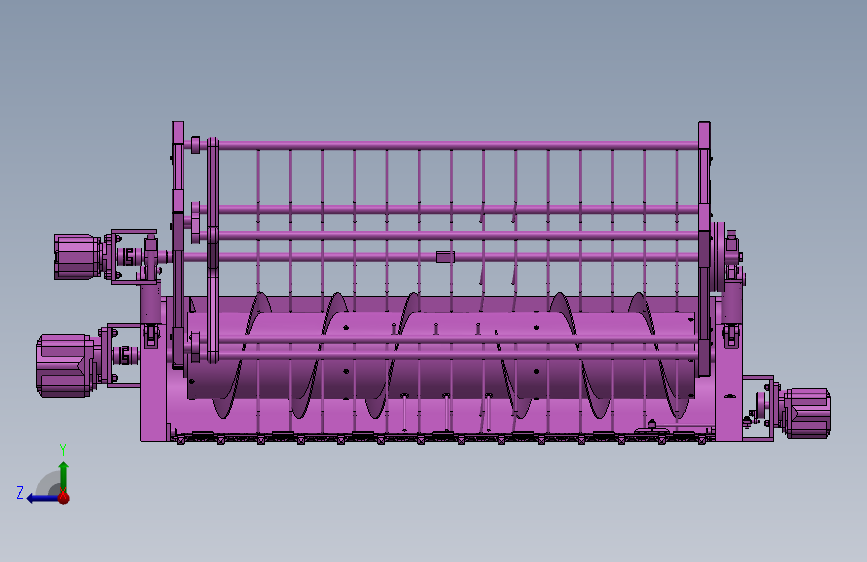

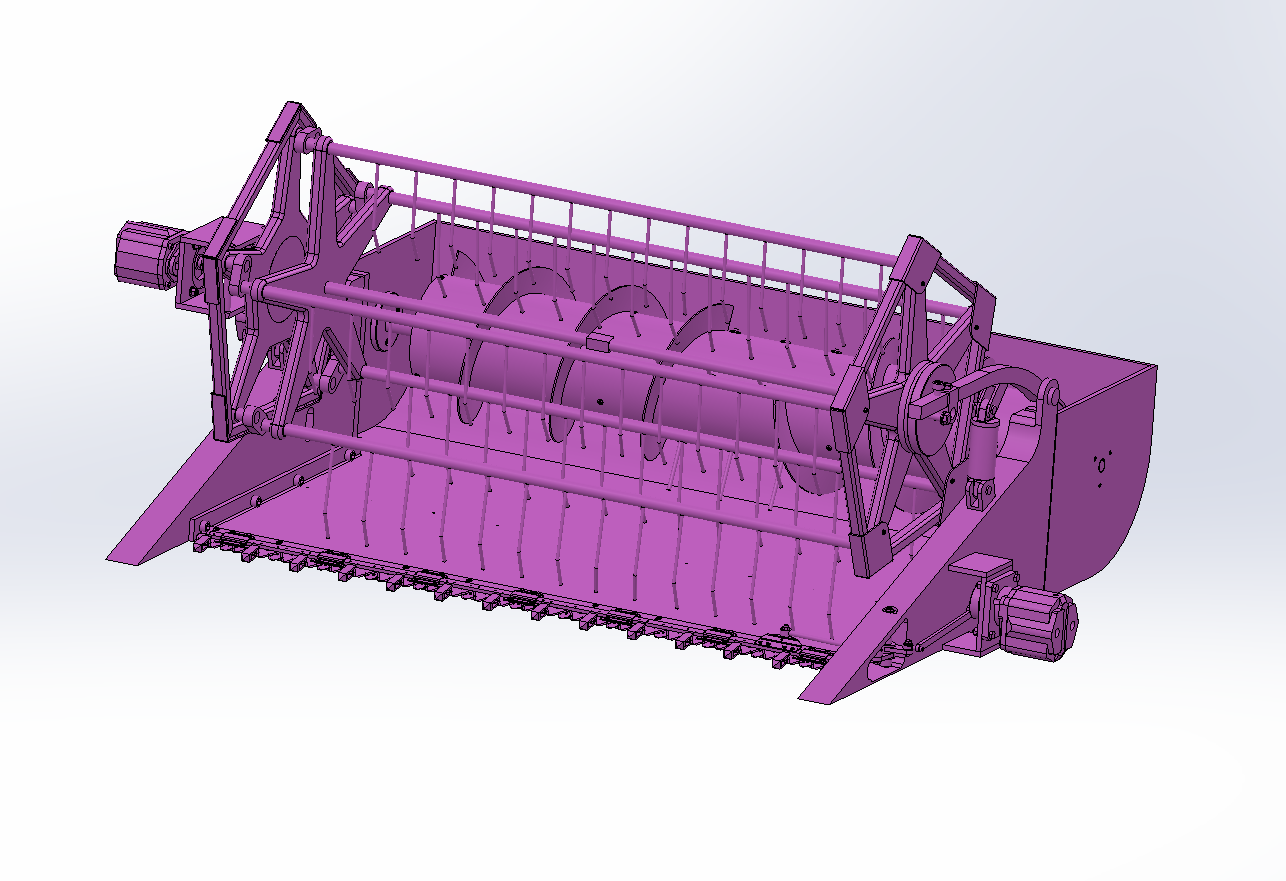

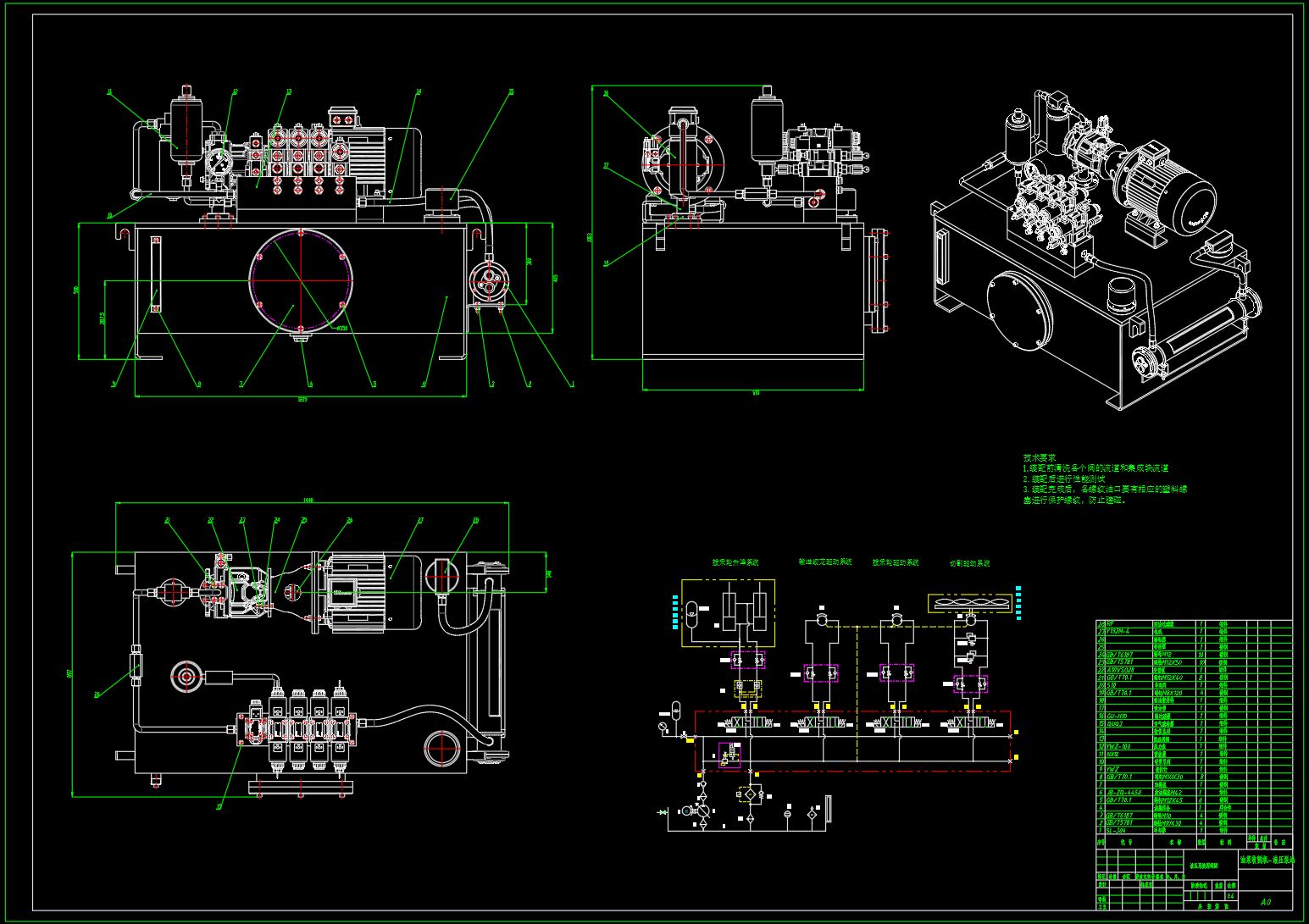

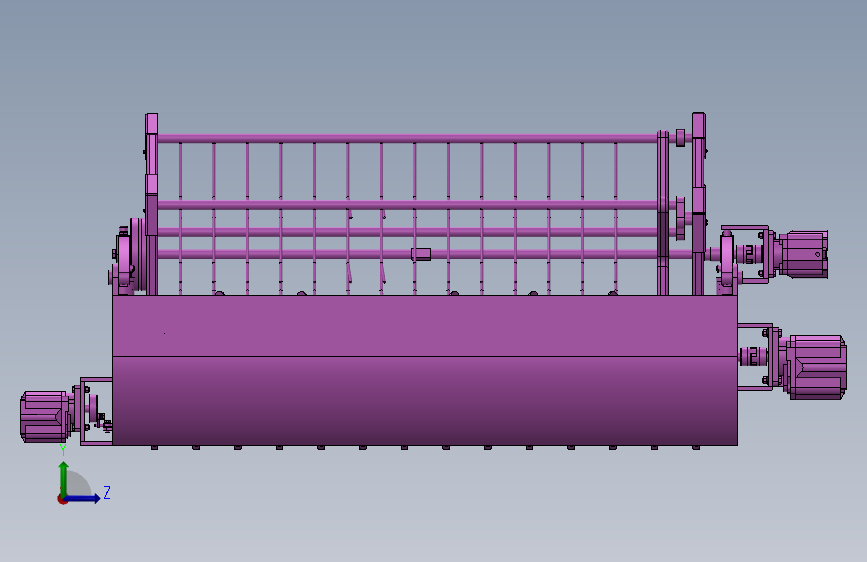

油菜收割机割台液压系统，包含三维SW2024割台整机组件设计，包含二维CAD原理图，泵站，阀块和油箱设计，包含设计计算书，开题，任务书设计。升降油缸单缸最大受力：6361N（双缸共同受力和为12722N） 升降系统压力：2MPa 马达系统最大压力：10MPa 系统最大压力：10MPa 拨禾轮转速：25r/min 输送绞龙转速：35r/min 切割转速：573r/min 油缸快降速度：8.5mm/s 油缸快升速度：7.1mm/s
