两吨平衡重式叉车液压系统（CAD+说明书）（ID:2362617）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17518204691697.zip | 3.59M |
| 2 | 1.png | 92.88K |
| 3 | 2.png | 115.46K |
| 4 | 3.png | 74.20K |
| 5 | 4.png | 119.11K |
| 6 | 5.png | 57.74K |
| 7 | 6.png | 58.56K |
| 8 | 7.png | 120.13K |
| 9 | 8.png | 65.75K |

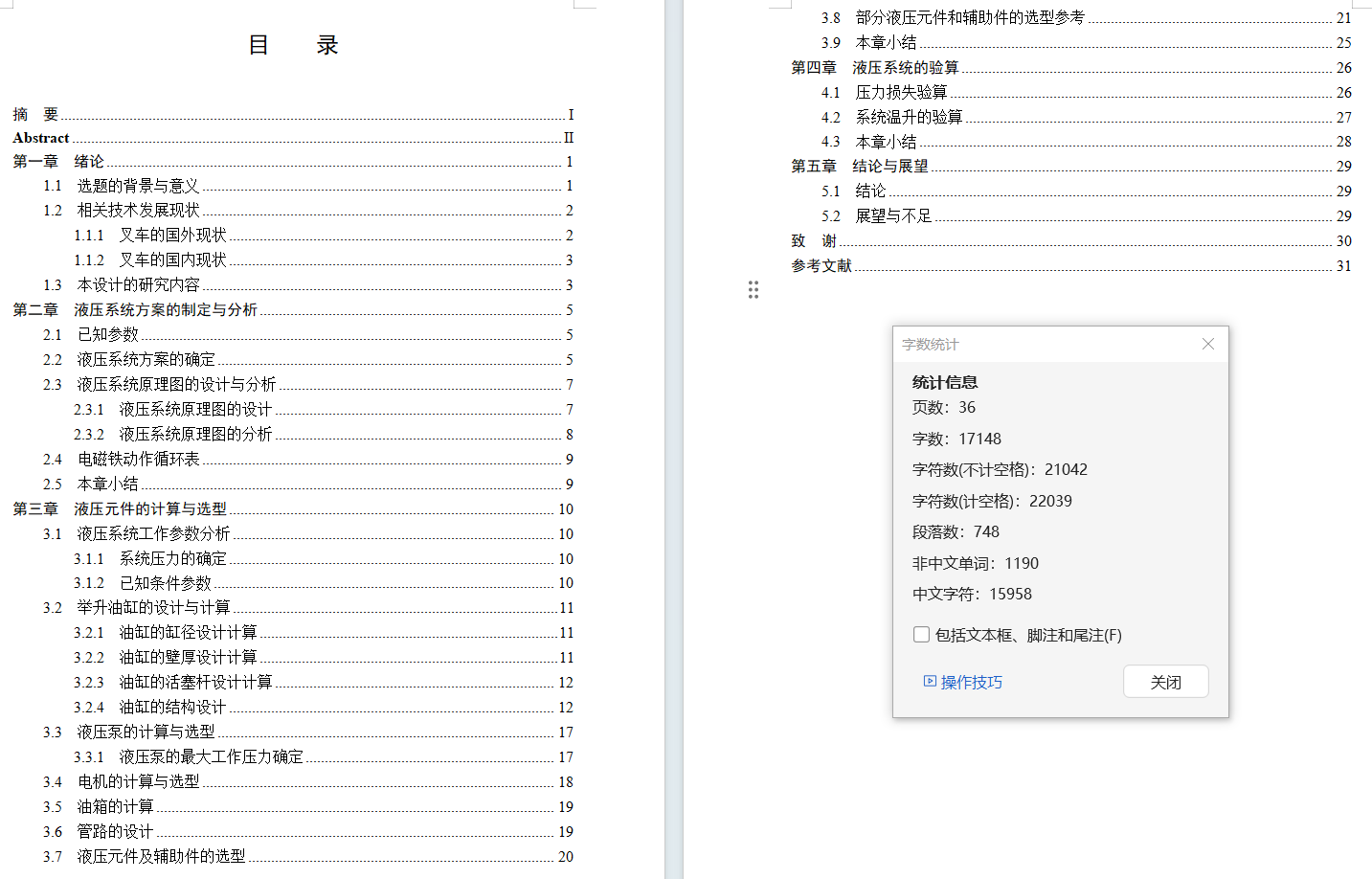

| 10 | （论文）两吨平衡重式叉车液压系统.docx | 2.29M |
| 11 | 两吨平衡重式叉车-液压系统原理图-A0.dwg | 214.92K |
| 12 | 举升油缸装配-A1.dwg | 309.94K |

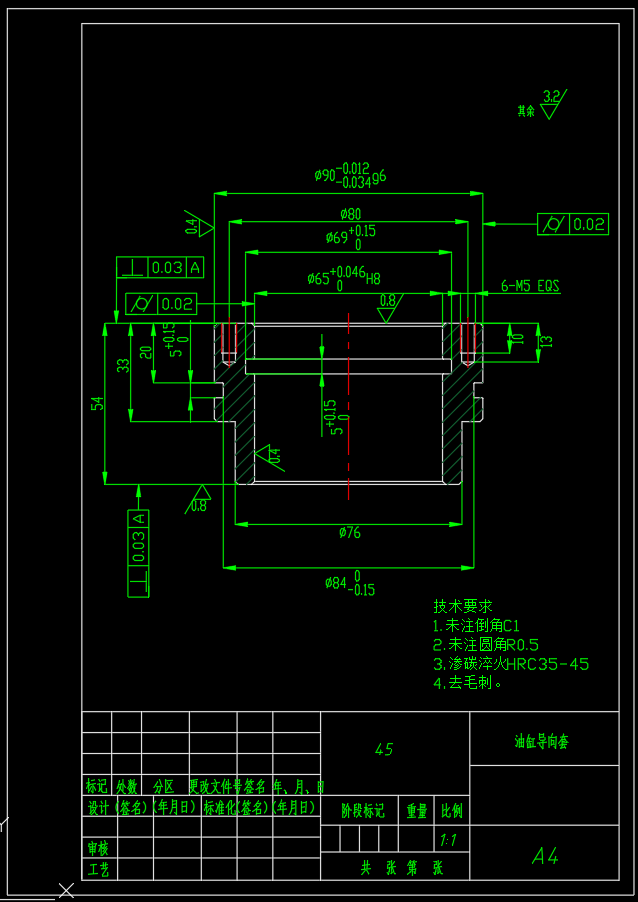

| 13 | 油缸导向套-A4.dwg | 58.20K |

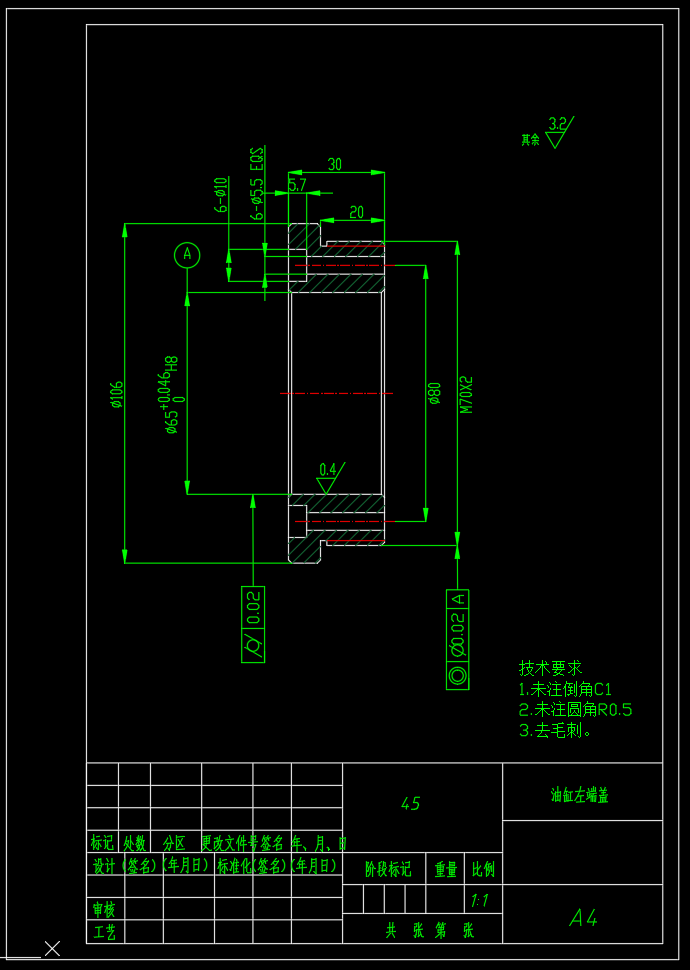

| 14 | 油缸左端盖-A4.dwg | 50.44K |
| 15 | 油缸活塞-A4.dwg | 54.94K |

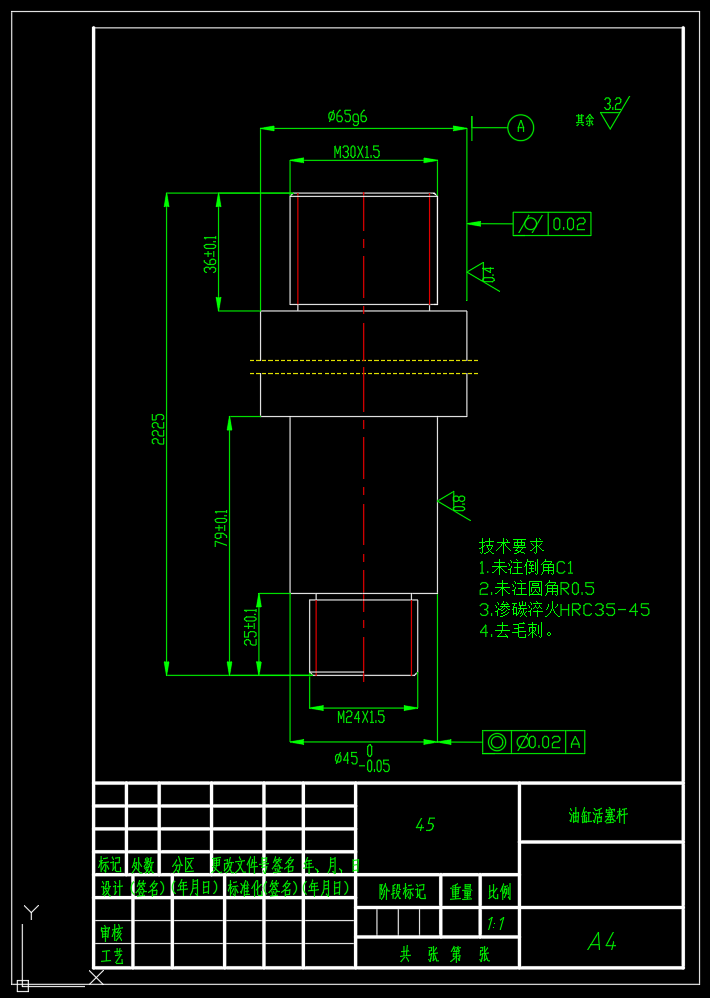

| 16 | 油缸活塞杆-A4.dwg | 36.08K |
| 17 | 活塞垫片-A4.dwg | 36.08K |
| 18 | 缸杆耳环-A4.dwg | 51.86K |

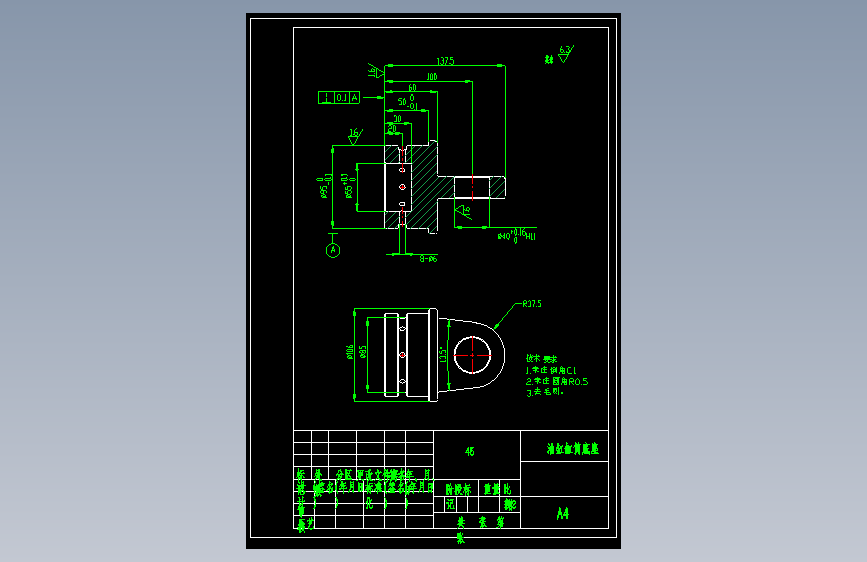

| 19 | 缸筒固定底座-A4.dwg | 65.98K |

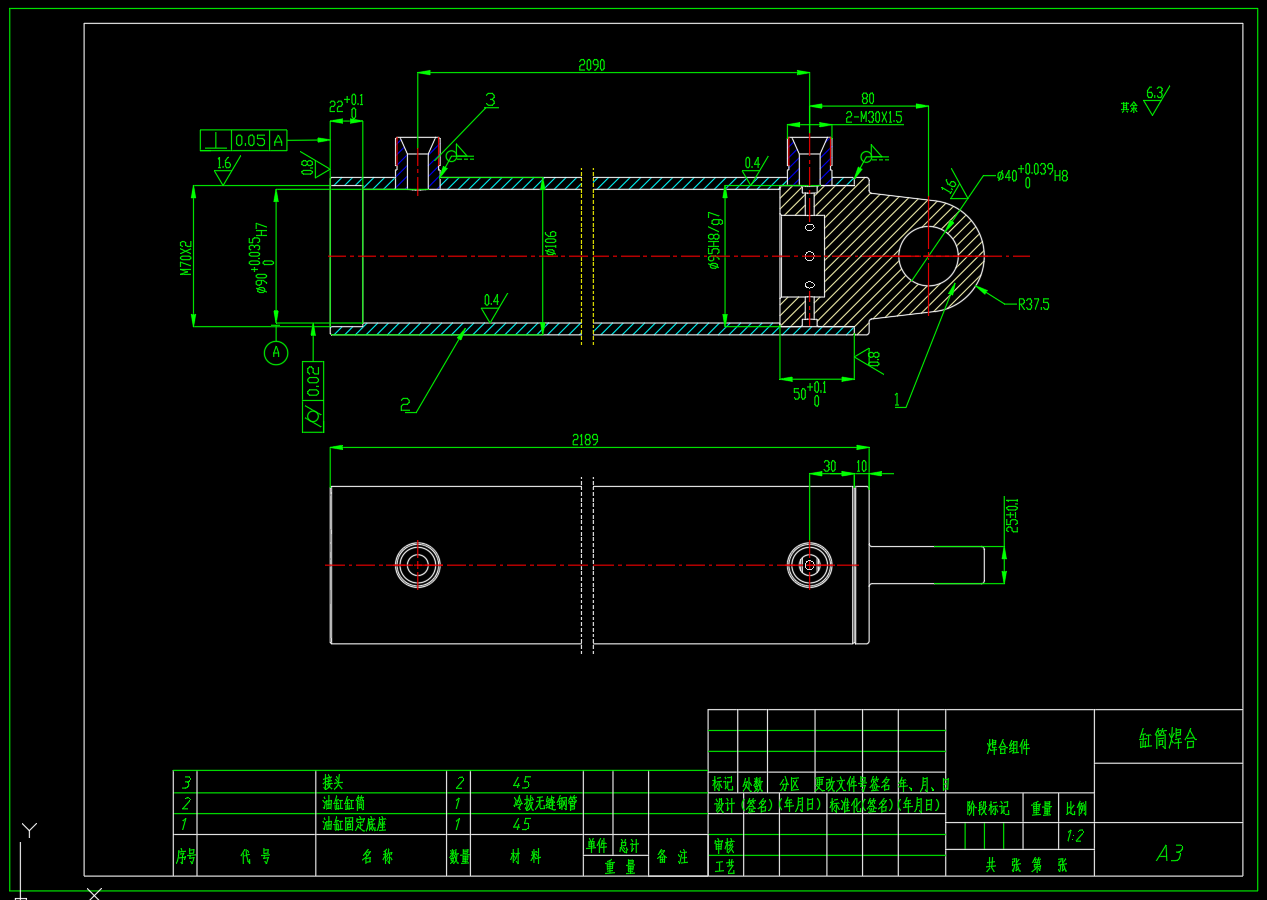

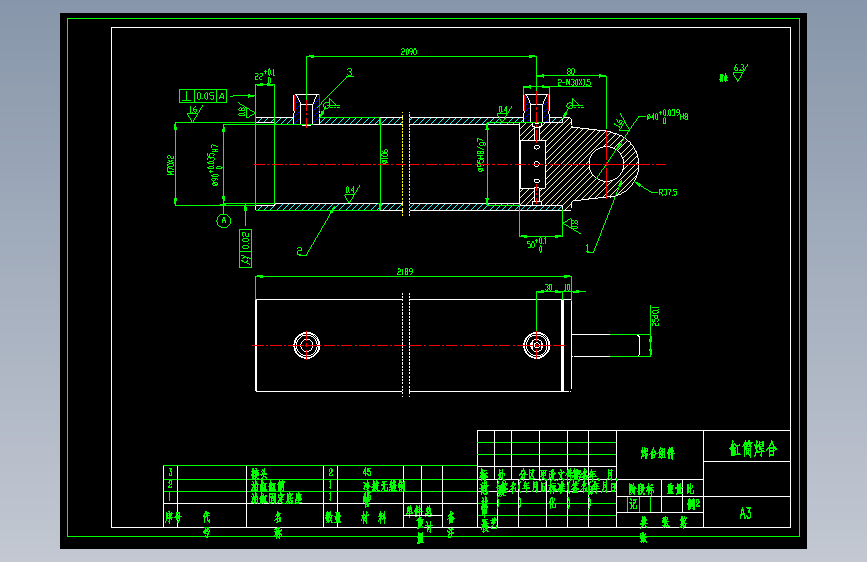

| 20 | 缸筒焊合-A3.dwg | 174.66K |
此图纸下载需要1250金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 674
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.67M
所需金币：1250
上传时间：2025-07-07 00:47:52
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

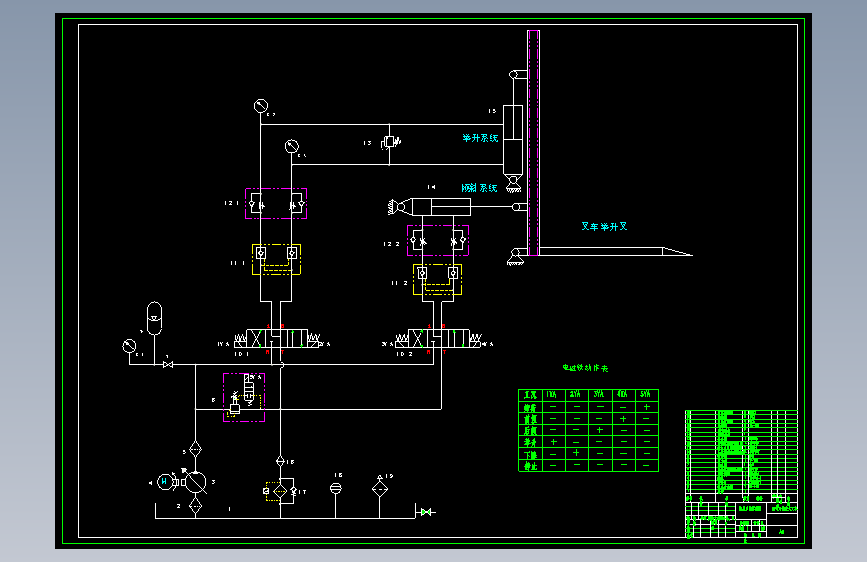

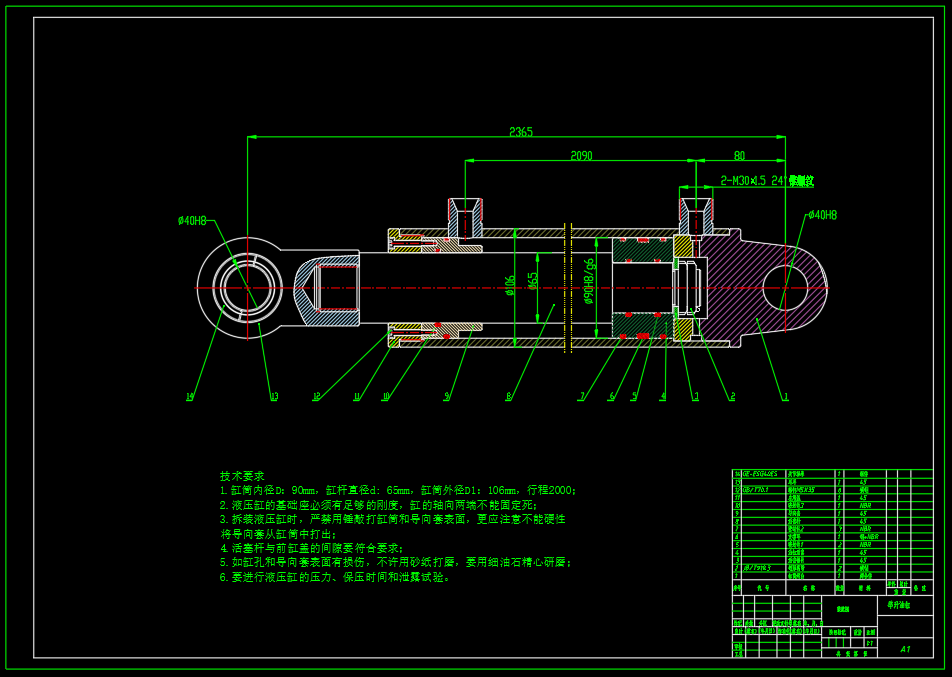

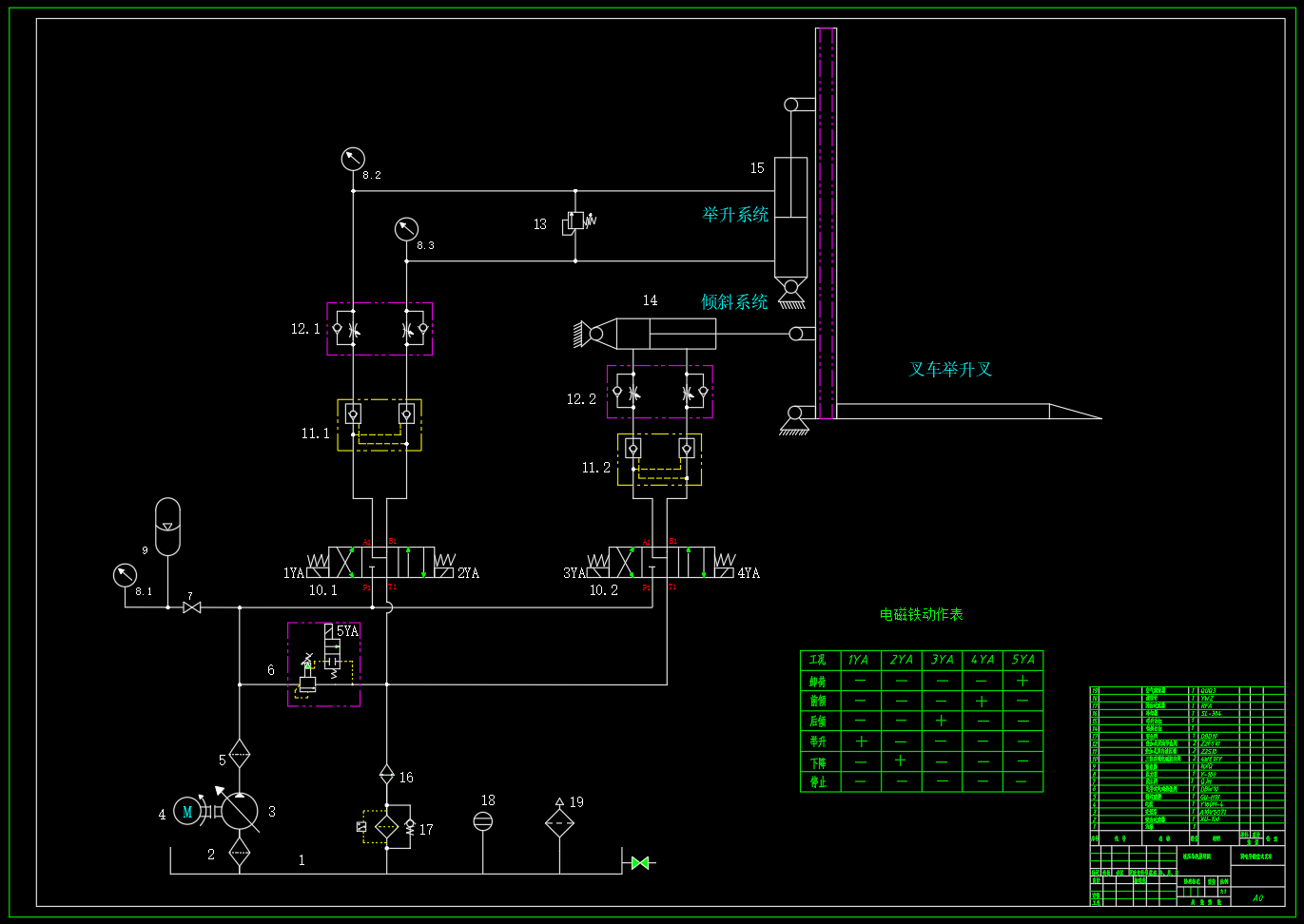

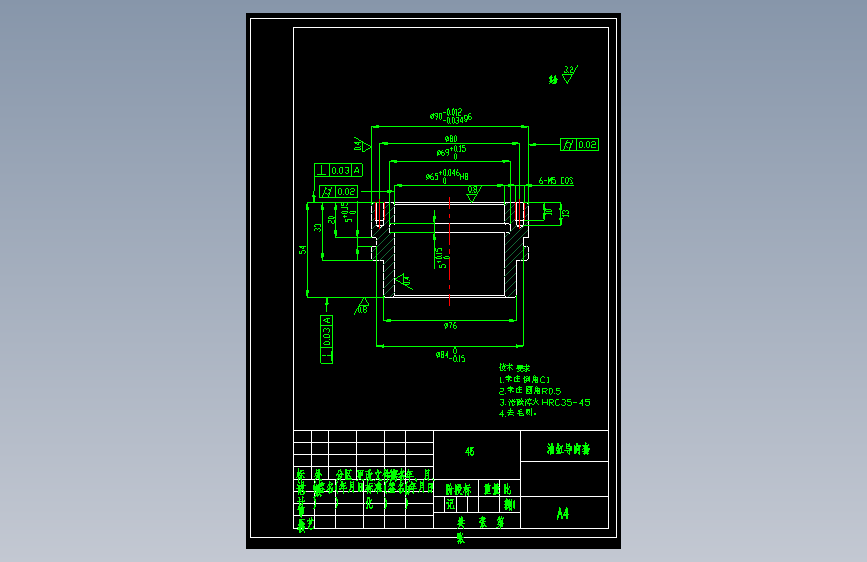

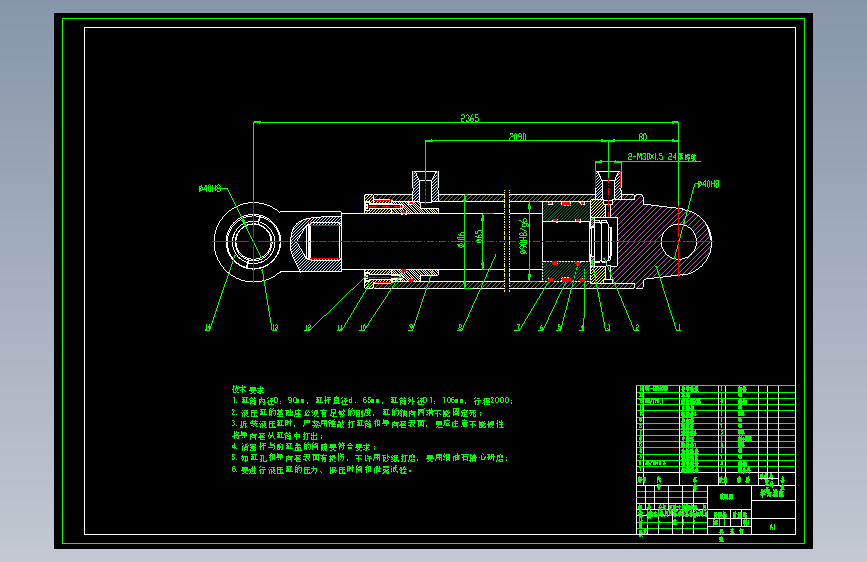

两吨平衡重式叉车液压系统，包含二维CAD液压系统原理图，举升油缸，缸筒焊合，缸筒固定底座，缸杆耳环，活塞垫片，导向套，活塞，活塞杆，左端盖等。包含设计计算书。起升最大载荷：2T=20kN，系统压力：4MPa，系统最大流量：76L/min，最大升降速度：0.2mm/s，起升高度：2m（一般起升高度为1-3m），倾斜角度：前倾3-6度、后倾10-15度。
