手动调宽的双列皮带输送机

（ID:2366508）

改图/画图

机械设备 / 非标机械 / 手动调宽的双列皮带输送机

©非原创

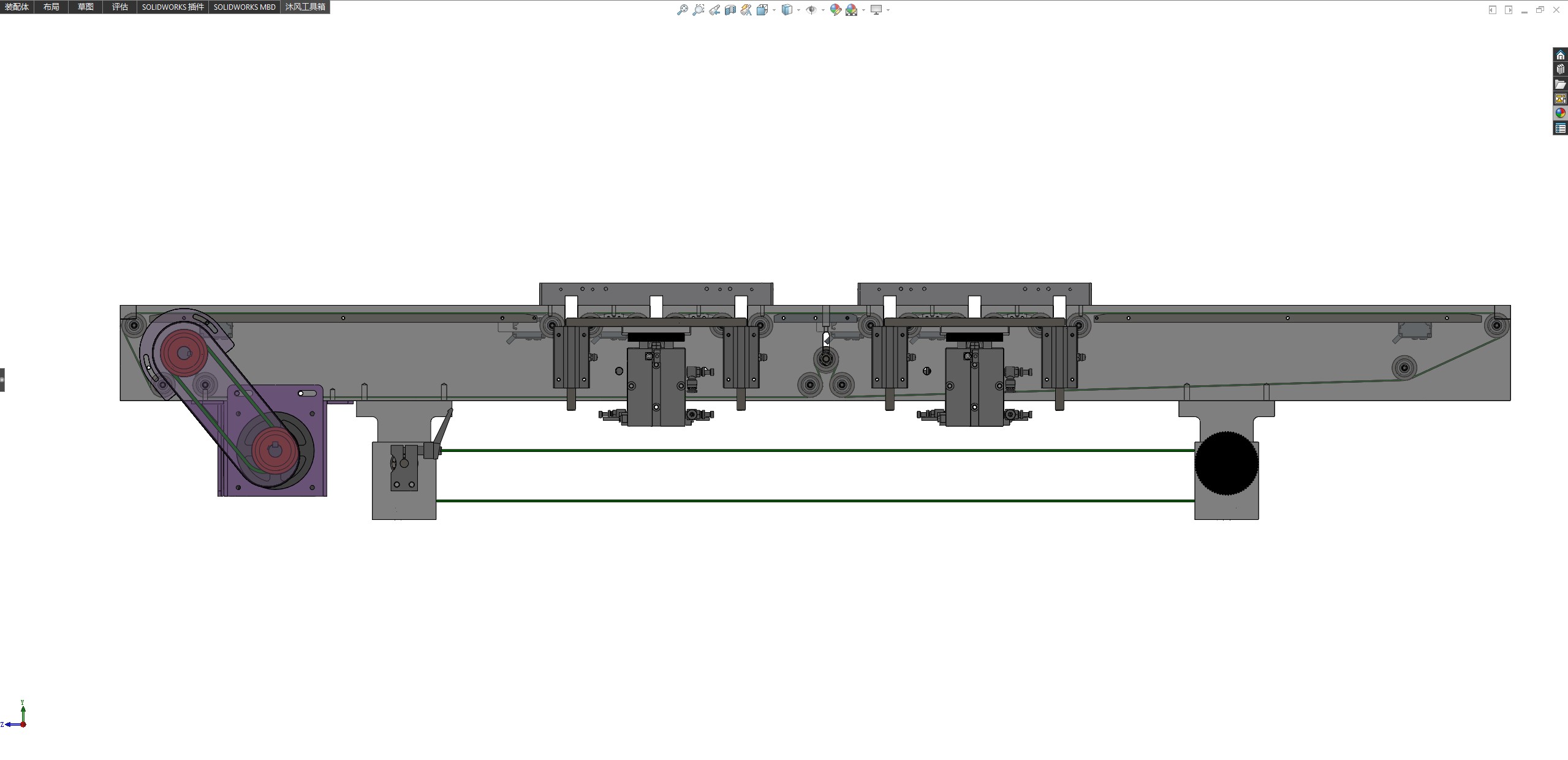

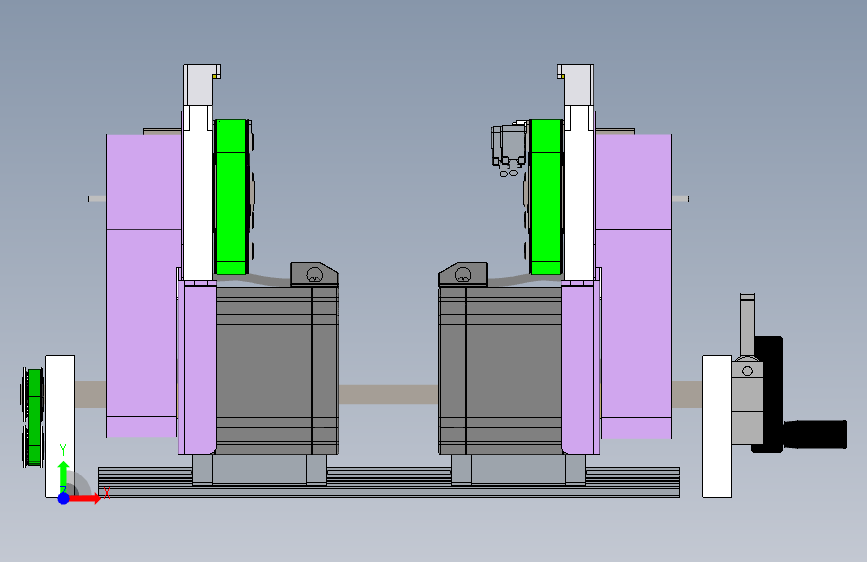

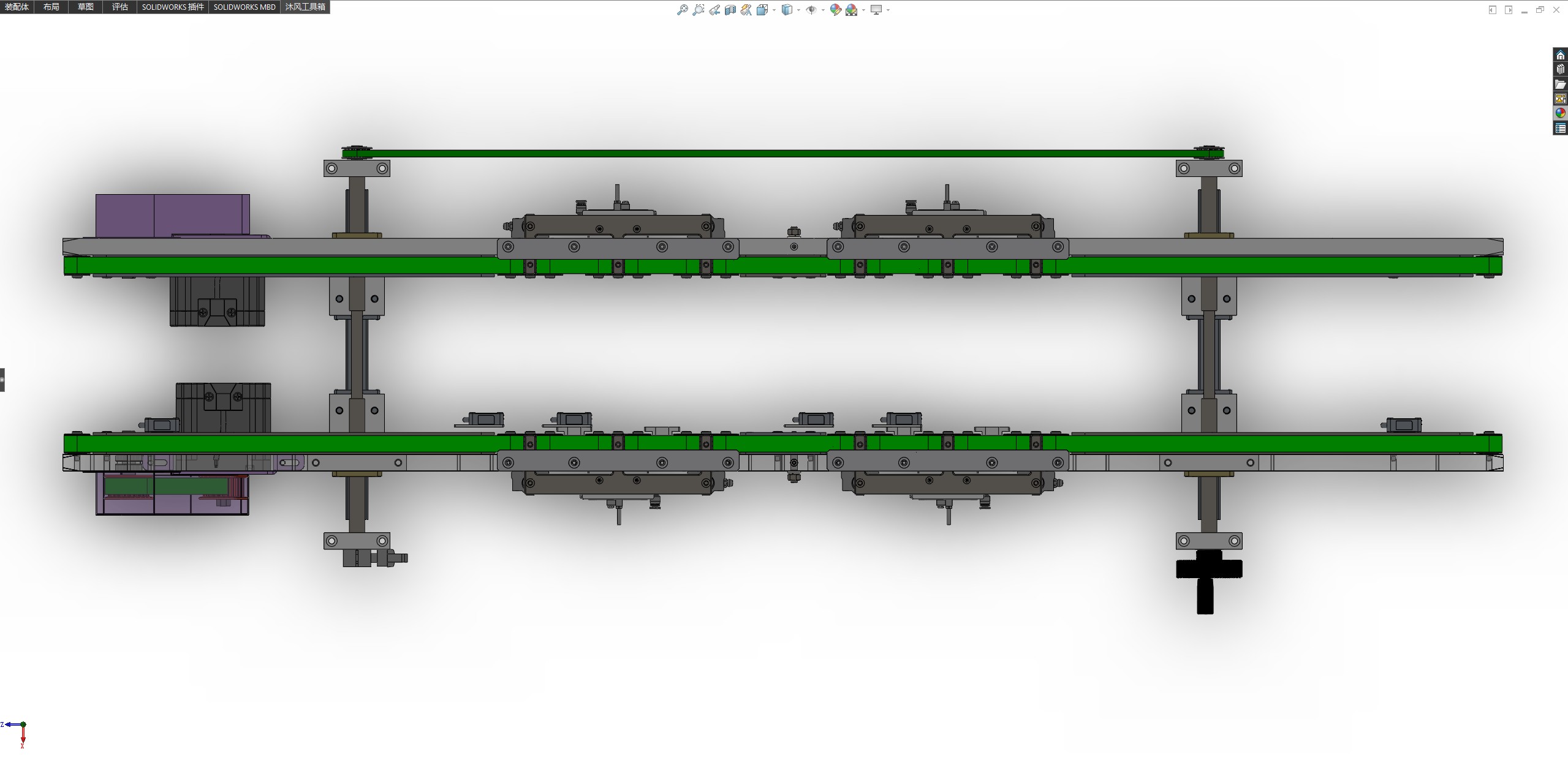

平面图

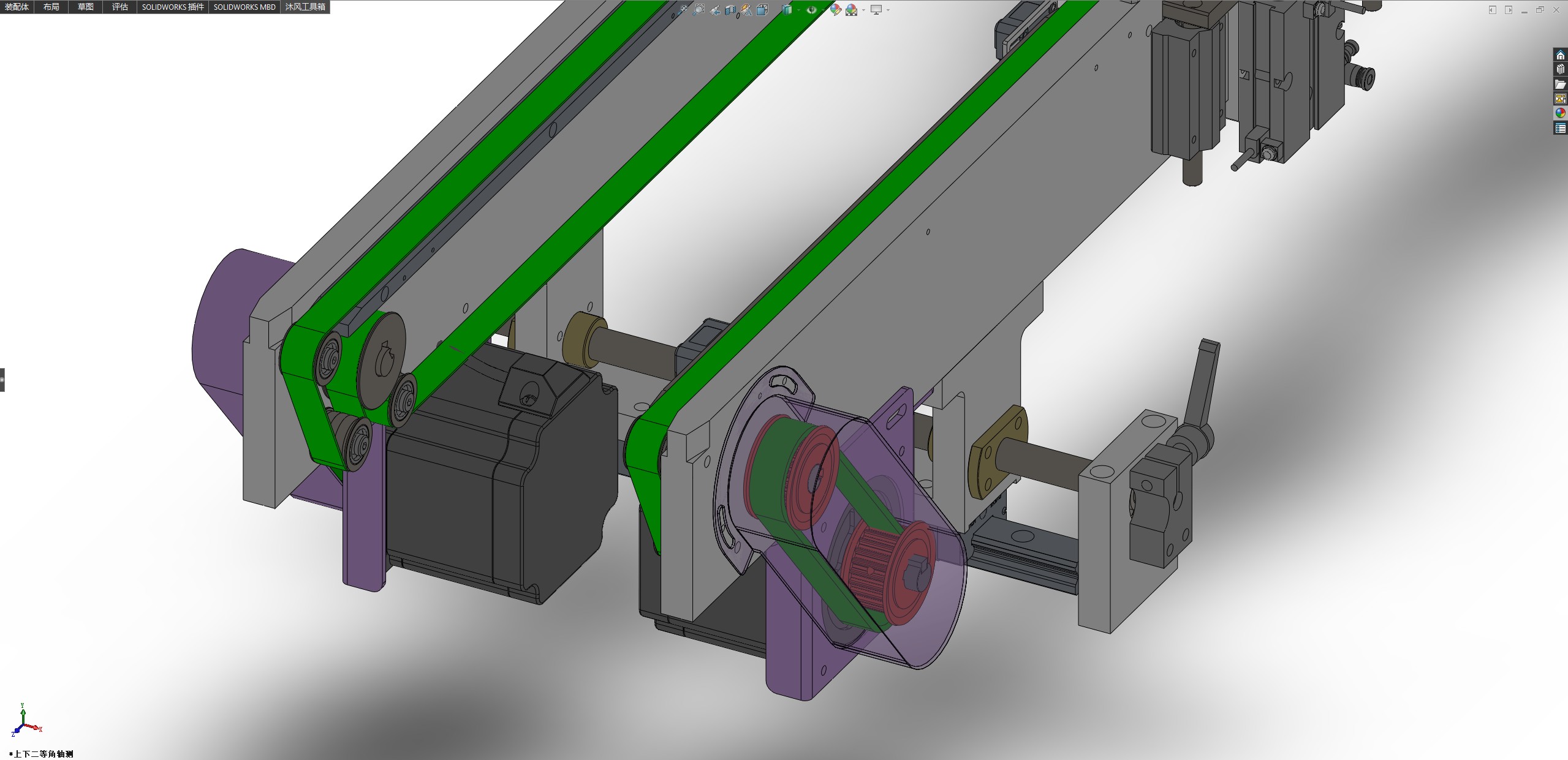

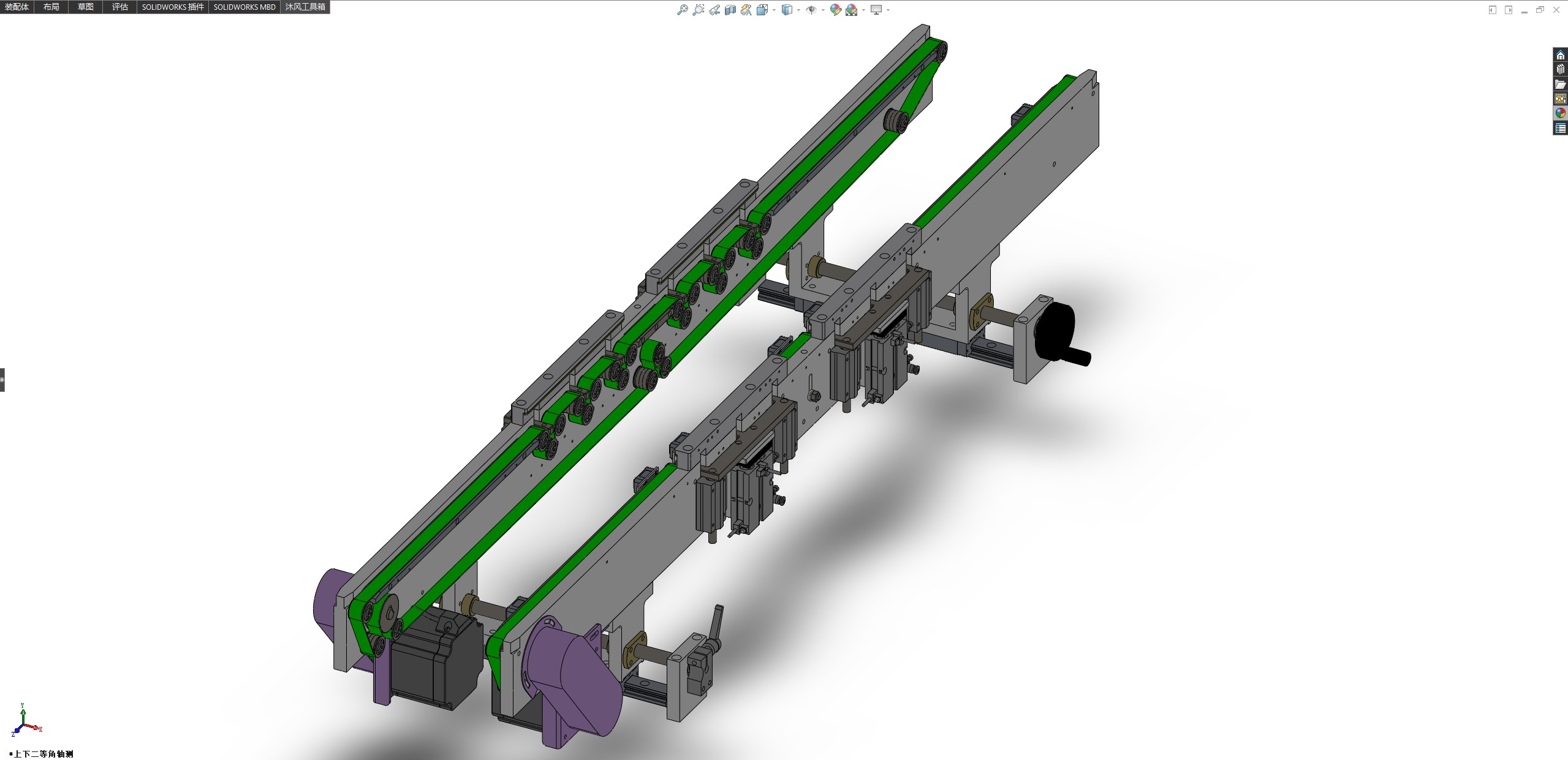

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	AirTAC双轴气缸TN16X20SDMSJ.sldasm	259.08K
2	AirTAC节流阀PSL4M5A.sldprt	57.41K
3	GB╱T6170-2015[1型六角螺母M6].SLDPRT	68.75K
4	GB╱T70.2-2015[内六角平圆头螺钉M3×8].SLDPRT	98.11K
5	GB╱T93-1987[标准型弹性垫圈装配6].SLDPRT	64.71K
6	GB╱T95-2002[平垫圈C级6].SLDPRT	49.73K
7	GB╱T96.1-2002[大垫圈A级3F1].SLDPRT	42.41K
8	HIWIN直线导轨EGH20CA2R300Z0CE1E230.sldprt	45.69K
9	HIWIN直线滑块EGH20CA.sldprt	575.75K
10	JGCK070-000手动调宽的双列皮带输送机.SLDASM	2.60M
11	JGCK070-000手动调宽的双列皮带输送机.smg	685.05K
12	JGCK070-000手动调宽的双列皮带输送机.STEP	13.31M
13	JGCK070-000手动调宽的双列皮带输送机.x_t	5.78M
14	JGCK070-001.sldprt	66.11K
15	JGCK070-002.sldprt	102.21K
16	JGCK070-003.sldprt	31.22K
17	JGCK070-004.sldprt	30.17K
18	JGCK070-005.sldprt	46.58K
19	JGCK070-006.sldprt	33.69K
20	JGCK070-007.sldprt	32.25K
21	JGCK070-008.sldprt	29.26K
22	JGCK070-009.sldprt	26.86K
23	JGCK070-010.sldprt	28.91K
24	JGCK070-011.sldprt	26.19K
25	JGCK070-012.sldprt	28.18K
26	JGCK070-013.sldprt	27.46K
27	JGCK070-014.sldprt	26.94K
28	JGCK070-015.sldprt	30.02K
29	JGCK070-016.sldprt	21.63K
30	JGCK070-100.sldasm	265.30K
31	JGCK070-101.sldprt	27.44K
32	JGCK070-102.sldprt	21.99K
33	JGCK070-103.sldprt	22.12K
34	JGCK070-200.sldasm	327.69K
35	JGCK070-201.sldprt	86.69K
36	JGCK070-300.sldasm	354.89K
37	JGCK070-301.sldprt	47.90K
38	JGCK070-302.sldprt	23.78K
39	JGCK070-303.sldprt	28.10K
40	JGCK070-304.sldprt	30.73K
41	Panasonic光电传感器CX-441.sldprt	126.92K
42	TN16X20SDMSJ01.sldprt	79.40K
43	TN16X20SDMSJ02.sldprt	41.23K
44	TN16X20SDMSJ03.sldprt	40.81K
45	怡合达30度梯形丝杠防转动固定件LKM01-D8.sldprt	37.44K
46	怡合达丝杠螺母LJL83-d14-左旋.sldprt	28.96K
47	怡合达丝杠螺母LJL84-d14-右旋.sldprt	29.80K
48	怡合达同步带ECP11-S3M-60-1680.sldprt	55.16K
49	怡合达同步带ECP21-S5M-150-370.sldprt	51.85K
50	怡合达同步轮EBF01-S3M060-25-A-C-d10.sldprt	123.66K
51	怡合达同步轮EBJ21-S5M150-24-A-C-d12.7.sldprt	113.42K
52	怡合达同步轮EBJ21-S5M150-24-A-C-d12.sldprt	113.21K
53	怡合达平皮带L3365-W15-T1.0.sldprt	63.29K
54	怡合达惰轮EVD01-20-S3M060.sldprt	106.15K
55	怡合达手轮HAK01-D60-d8.sldprt	206.40K
56	怡合达梯形丝杠LJC22-D14-L380-F12-G12-T12-S12-V10-Q10-E8-X126-KV0-C10.sldprt	28.56K
57	怡合达深沟球轴承BAY606ZZ.sldprt	28.41K
58	怡合达深沟球轴承BAY61901ZZ.sldprt	31.47K
59	怡合达深沟球轴承BAY6200ZZ.sldprt	68.34K
60	怡合达直线轴承LMW51-d8.sldprt	49.63K
61	怡合达等高螺栓PACK-TBH52-d6-L18.3-F6.SLDPRT	72.36K
62	雷赛智能步进电机86CM45.sldprt	1.36M

此图纸下载需要30金币

立即下载

发布者

图纸驿站

创作: 668

粉丝: 26

加入时间：2024-12-15

私信

关注

模型信息

图纸ID：2366508

图纸格式：sldasm,sldprt,step,x_t

文件大小：13.05M

所需金币：30

上传时间：2025-07-07 19:58:53

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

图纸简介

当需要调整输送带的宽度时，操作人员先松开固定输送带宽度的螺丝或螺母，然后通过手动调节装置（如手轮、调节杆等）改变输送带两侧的间距，从而实现宽度的调整。调整完成后，再将螺丝或螺母拧紧，固定输送带的宽度。在输送物料时，电机通过传动装置驱动输送带运动，物料放置在输送带上，随着输送带的移动而被输送到指定位置。
