方盖模注塑模具设计（ID:2368322）
0.png)
0.png)
0.png)
0.png)

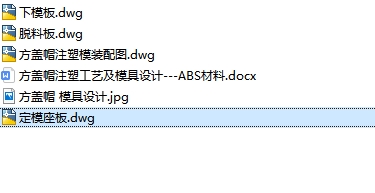

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17519682742450.zip | 1.10M |

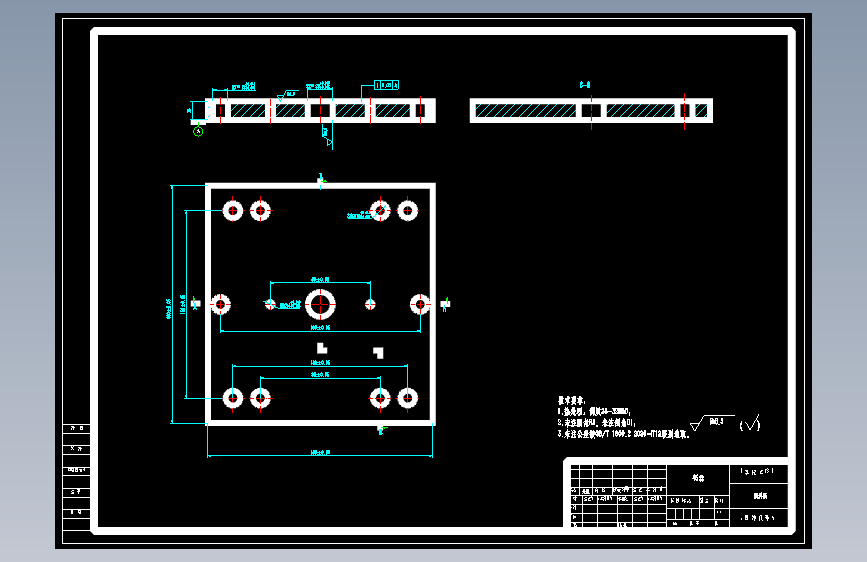

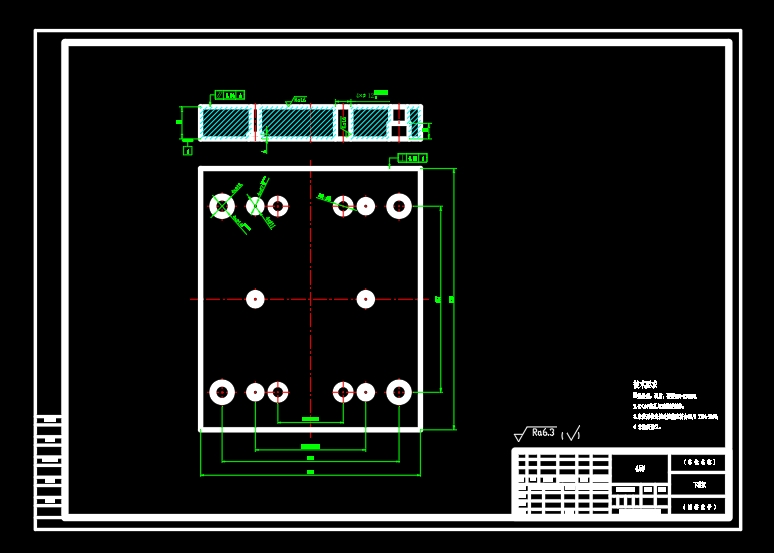

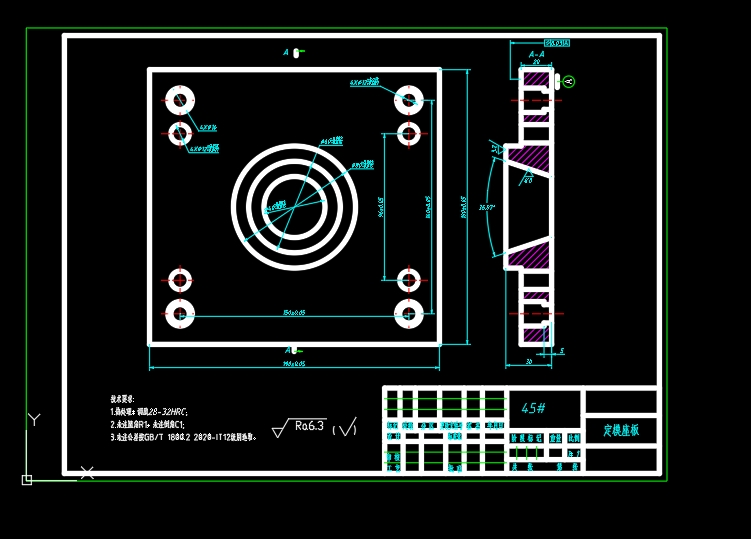

| 2 | 下模板.dwg | 110.16K |

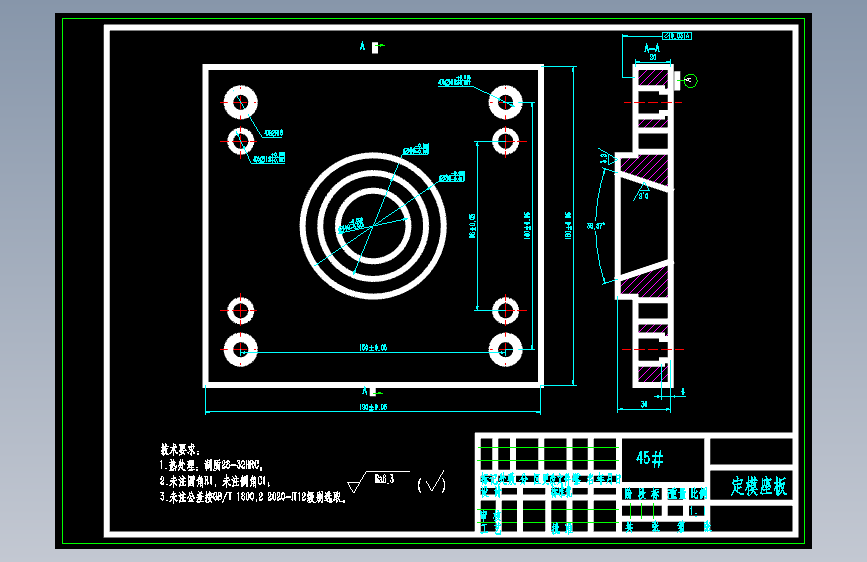

| 3 | 定模座板.dwg | 109.03K |

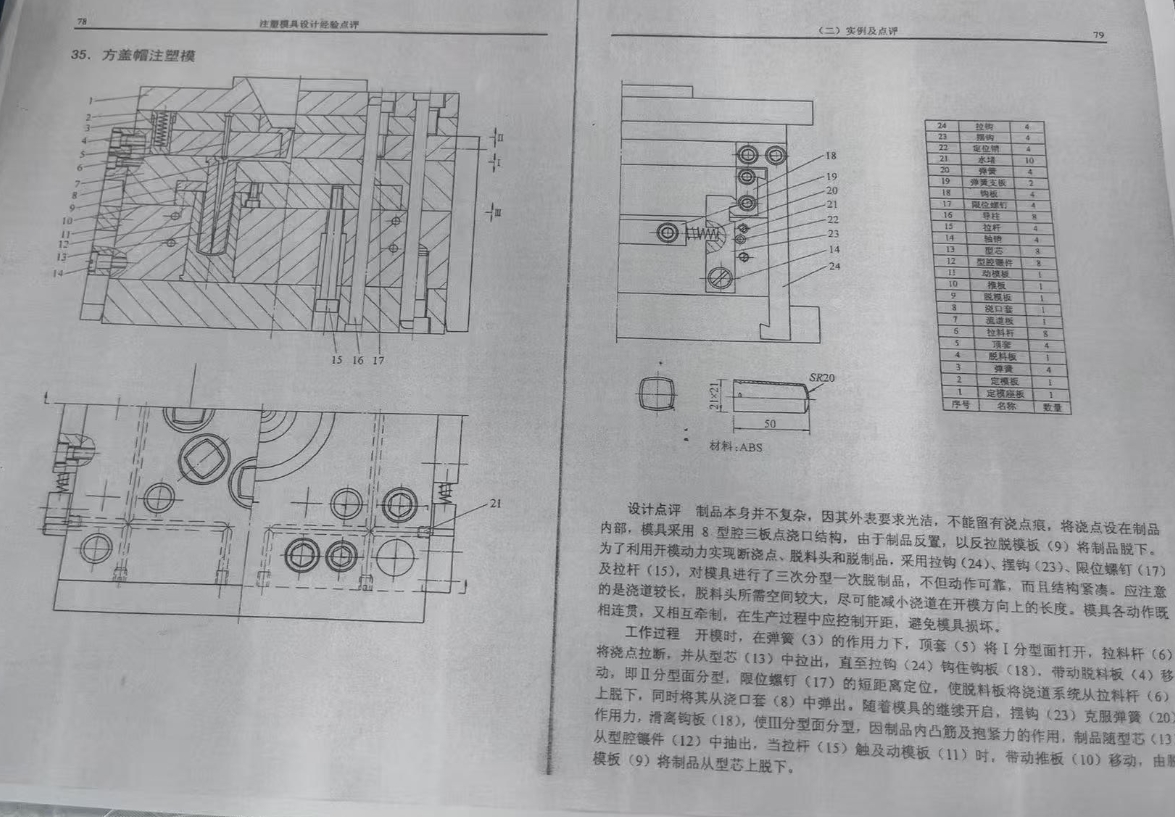

| 4 | 方盖帽模具设计.jpg | 265.46K |

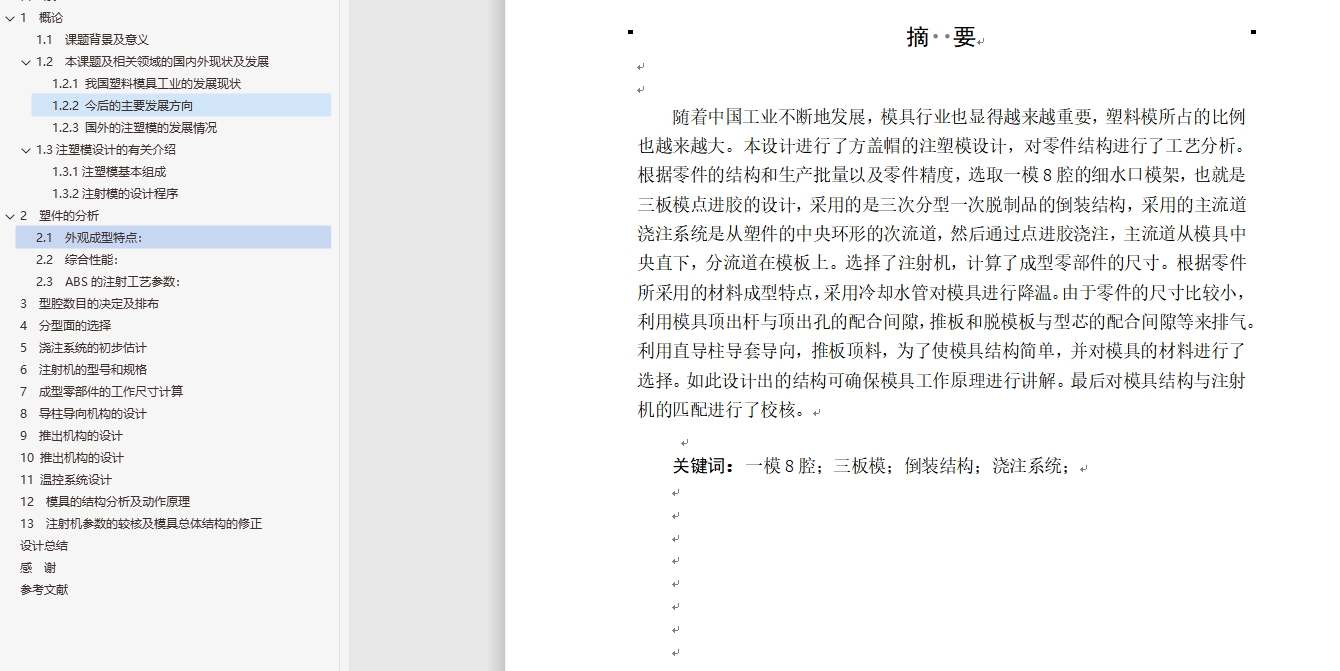

| 5 | 方盖帽注塑工艺及模具设计---ABS材料.docx | 438.23K |

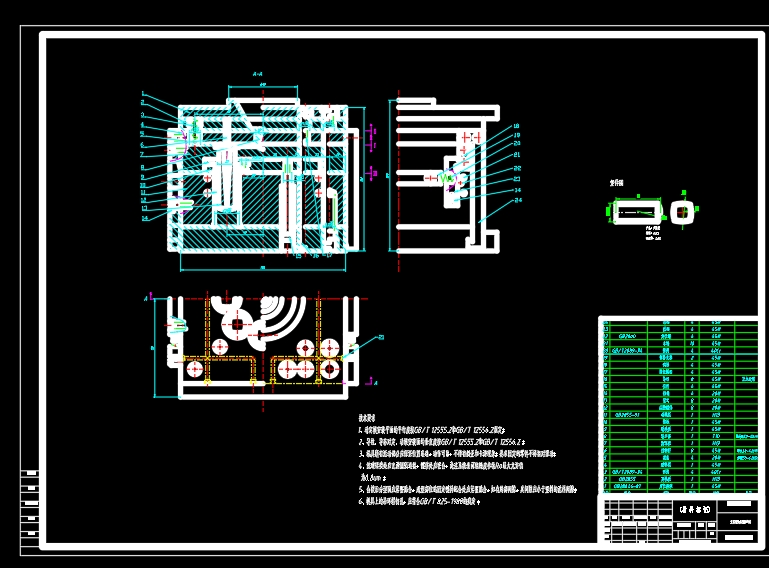

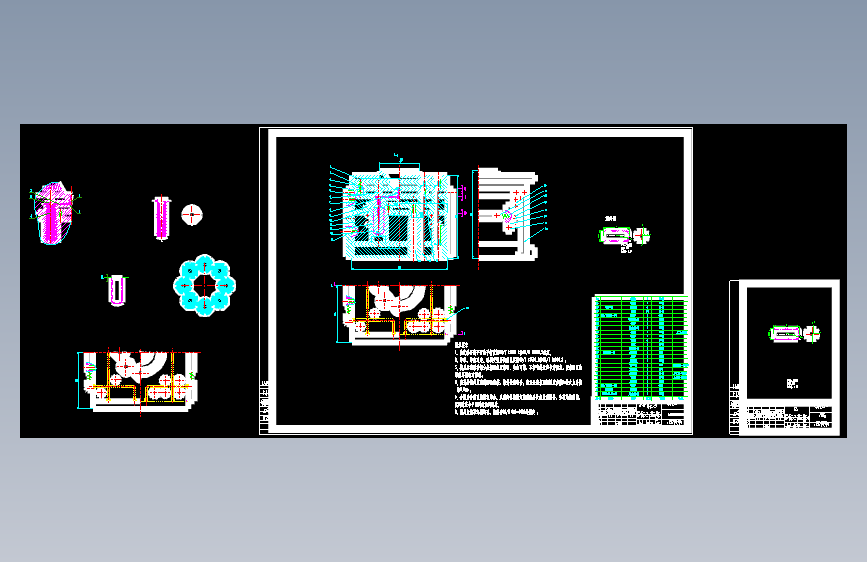

| 6 | 方盖帽注塑模装配图.dwg | 250.75K |

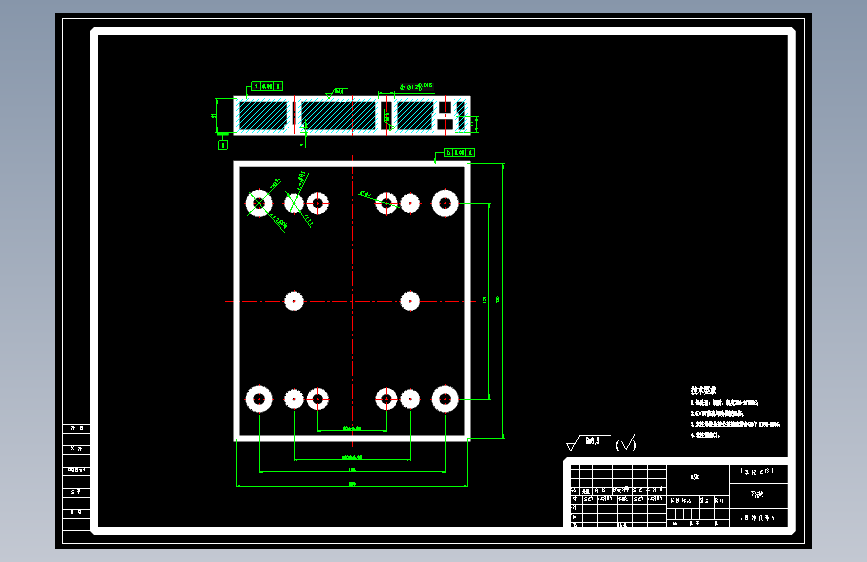

| 7 | 脱料板.dwg | 156.06K |
此图纸下载需要180金币
立即下载
发布者
鑫承设计
创作: 14
粉丝: 0
加入时间：2025-06-24
模型信息
图纸格式：dwg
文件大小：1.12M
所需金币：180
上传时间：2025-07-08 17:51:14
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
方盖模
注塑模具
点进胶
倒装结构
三板模
图纸简介

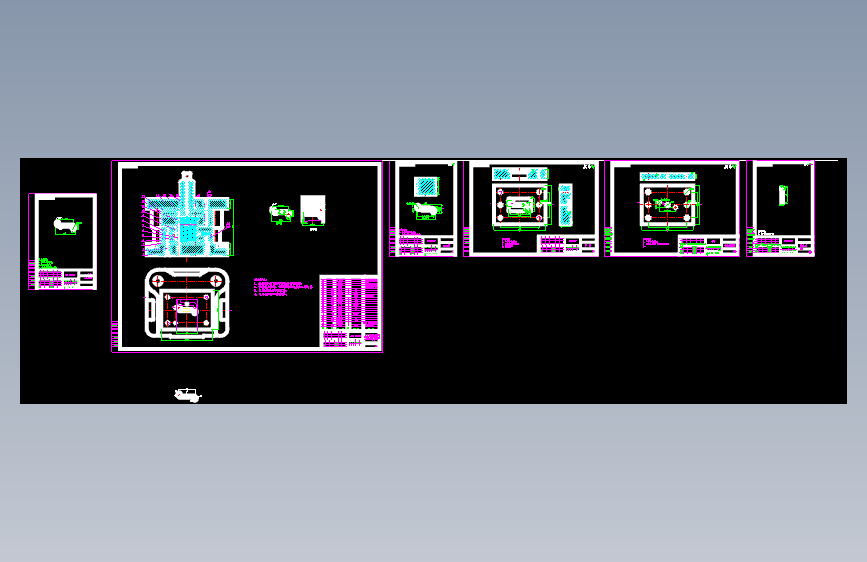

本设计进行了方盖帽的注塑模设计，对零件结构进行了工艺分析。根据零件的结构和生产批量以及零件精度，选取一模8腔的细水口模架，也就是三板模点进胶的设计，采用的是三次分型一次脱制品的倒装结构，采用的主流道浇注系统是从塑件的中央环形的次流道，然后通过点进胶浇注，主流道从模具中央直下，分流道在模板上。选择了注射机，计算了成型零部件的尺寸。根据零件所采用的材料成型特点，采用冷却水管对模具进行降温。 并画出二维装配图 和零件图 并对上述设计进行文字说明
