牙嵌式自由轮差速器（ID:2371255）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

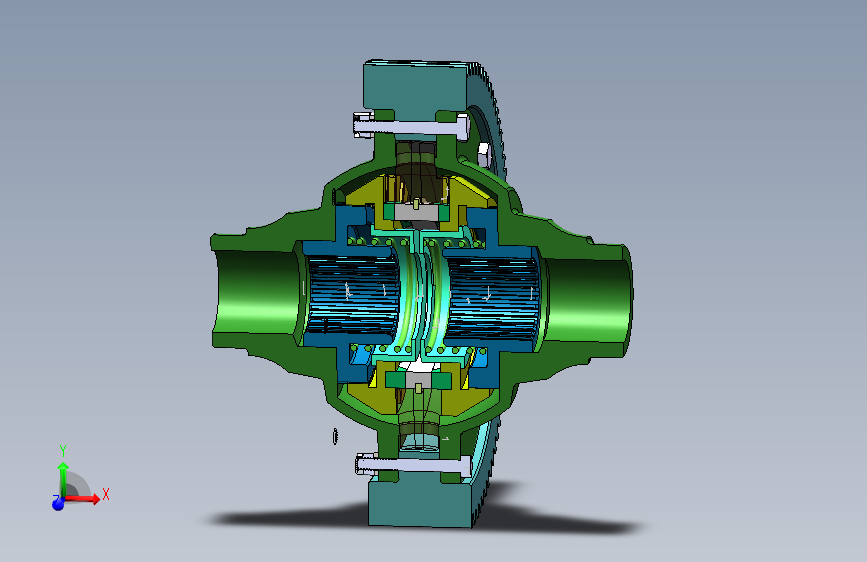

0.png)

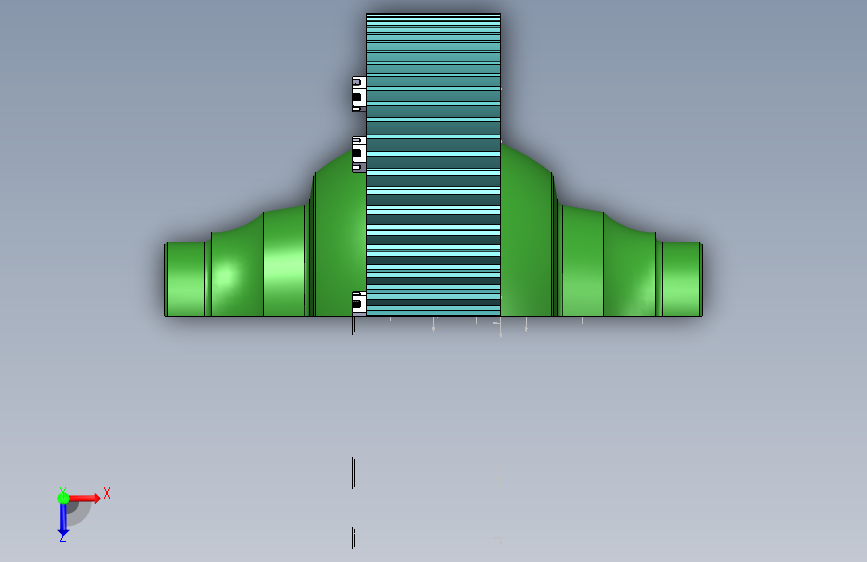

1.png)
2.png)

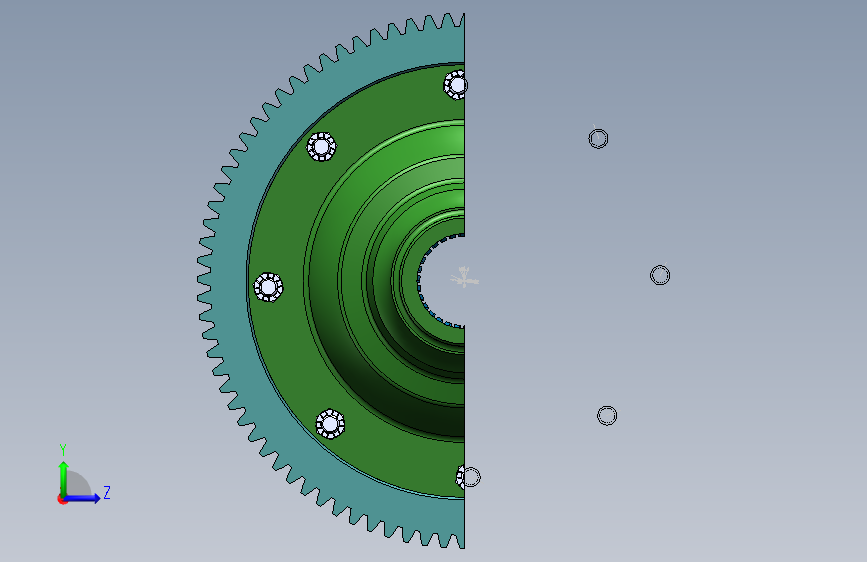

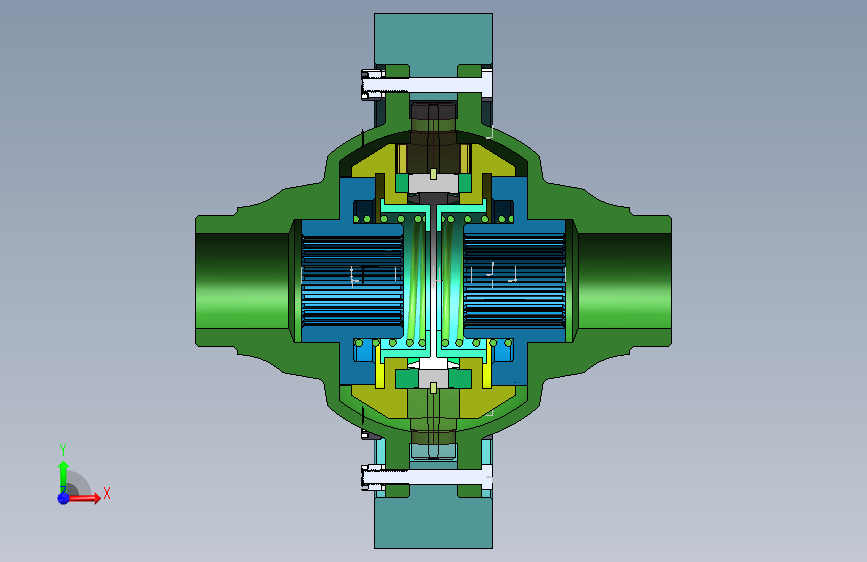

3.png)

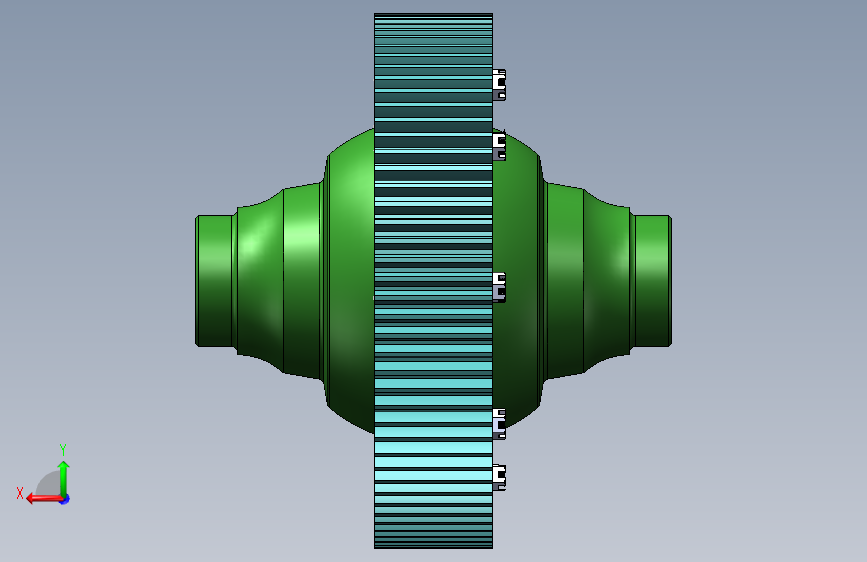

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | GB╱T5782-2000[六角头螺栓A级和B级M16×100].sldprt | 759.32K |
| 2 | GB╱T93-1987[标准型弹性垫圈装配16].sldprt | 99.82K |
| 3 | GB╱T9459-1988[六角开槽薄螺母细牙M16×1.5].sldprt | 750.71K |
| 4 | 牙嵌式自由轮差速器-半剖.SLDASM | 5.96M |
| 5 | 牙嵌式自由轮差速器.SLDASM | 3.18M |
| 6 | 零件10主传动器从动齿轮.SLDPRT | 553.24K |
| 7 | 零件1花键毂.SLDPRT | 1.04M |
| 8 | 零件2从动环.SLDPRT | 759.49K |
| 9 | 零件3消声环.SLDPRT | 456.04K |
| 10 | 零件4弹簧.SLDPRT | 815.69K |
| 11 | 零件5弹簧座.SLDPRT | 93.52K |
| 12 | 零件6中心环.SLDPRT | 905.38K |
| 13 | 零件7卡环.SLDPRT | 79.70K |
| 14 | 零件8主动环.SLDPRT | 739.51K |
| 15 | 零件9差速器壳.SLDPRT | 241.33K |
此图纸下载需要80金币
立即下载
发布者
进步青年
创作: 6
粉丝: 0
加入时间：2025-06-09
模型信息
图纸ID：2371255
图纸格式：sldprt,sldasm
文件大小：16.27M
所需金币：80
上传时间：2025-07-09 14:49:42
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
图纸简介

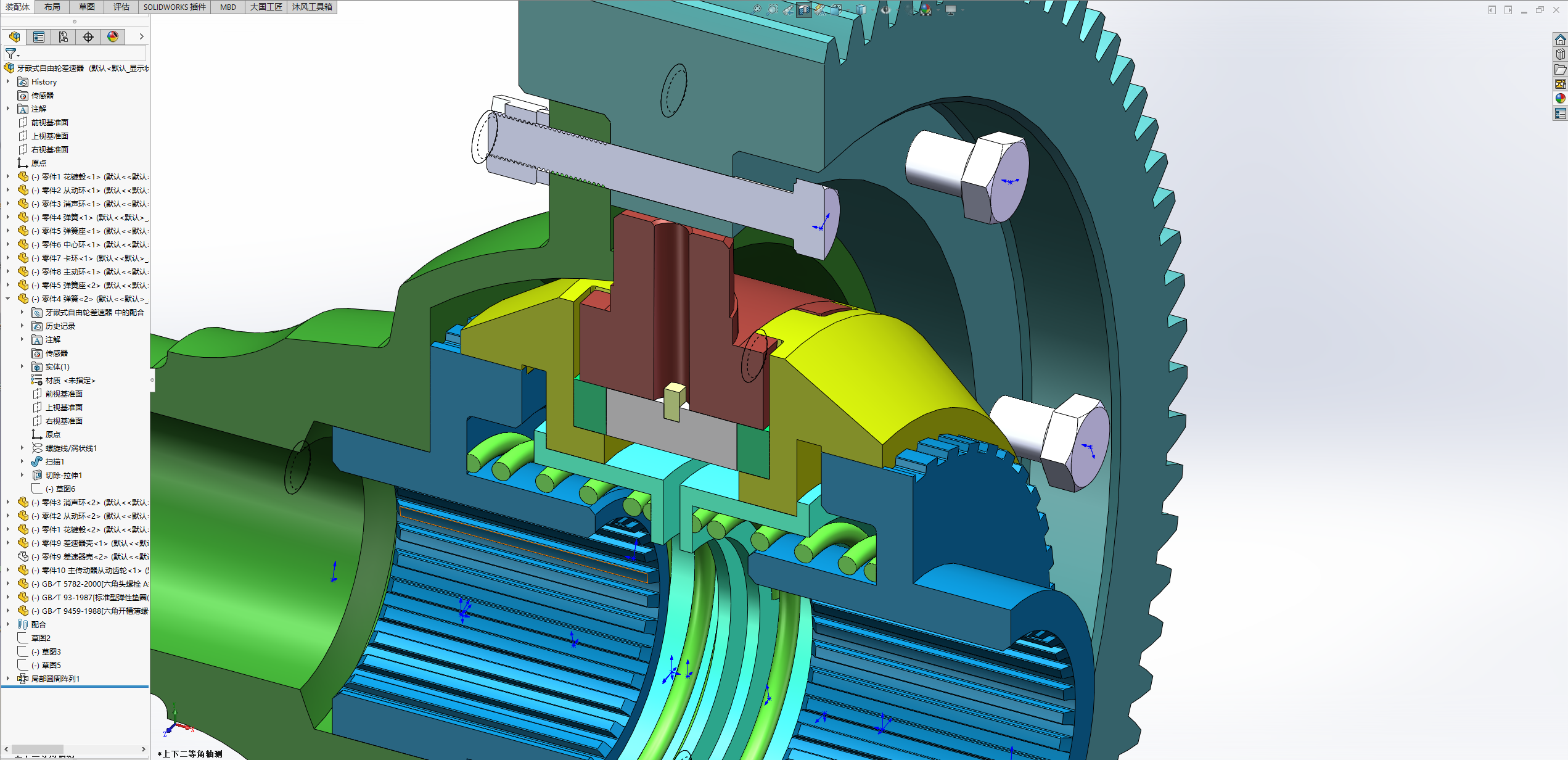

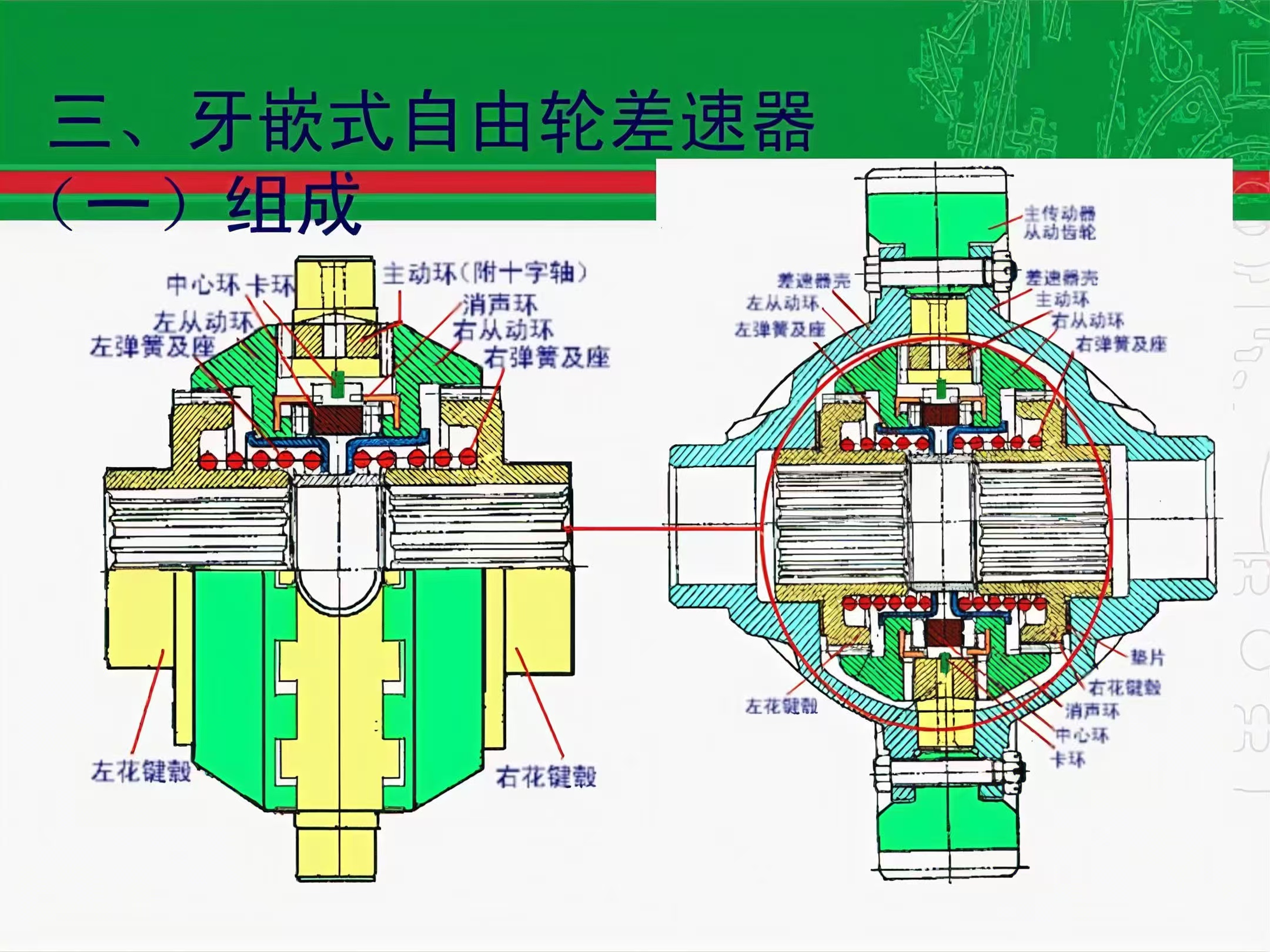

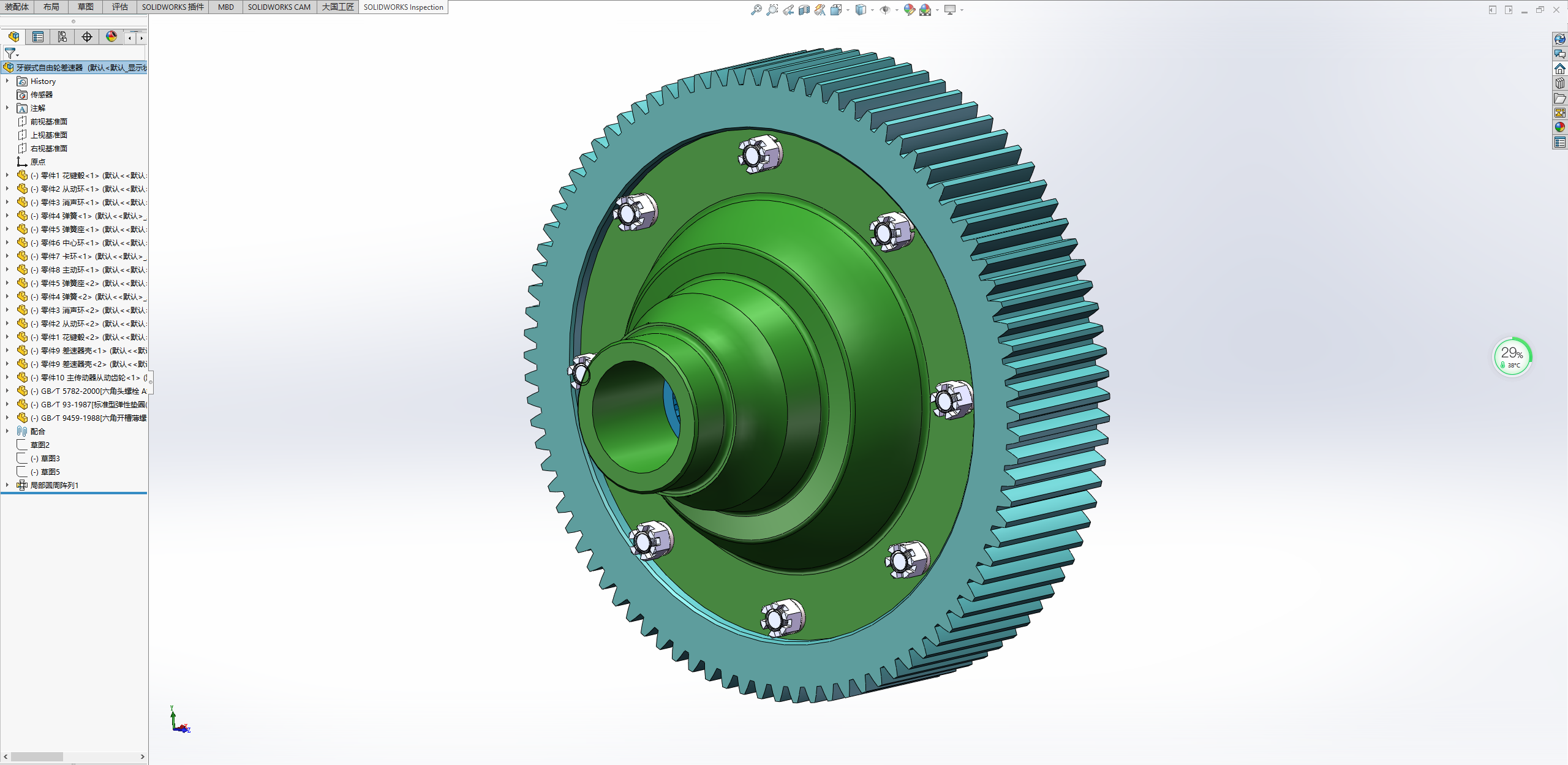

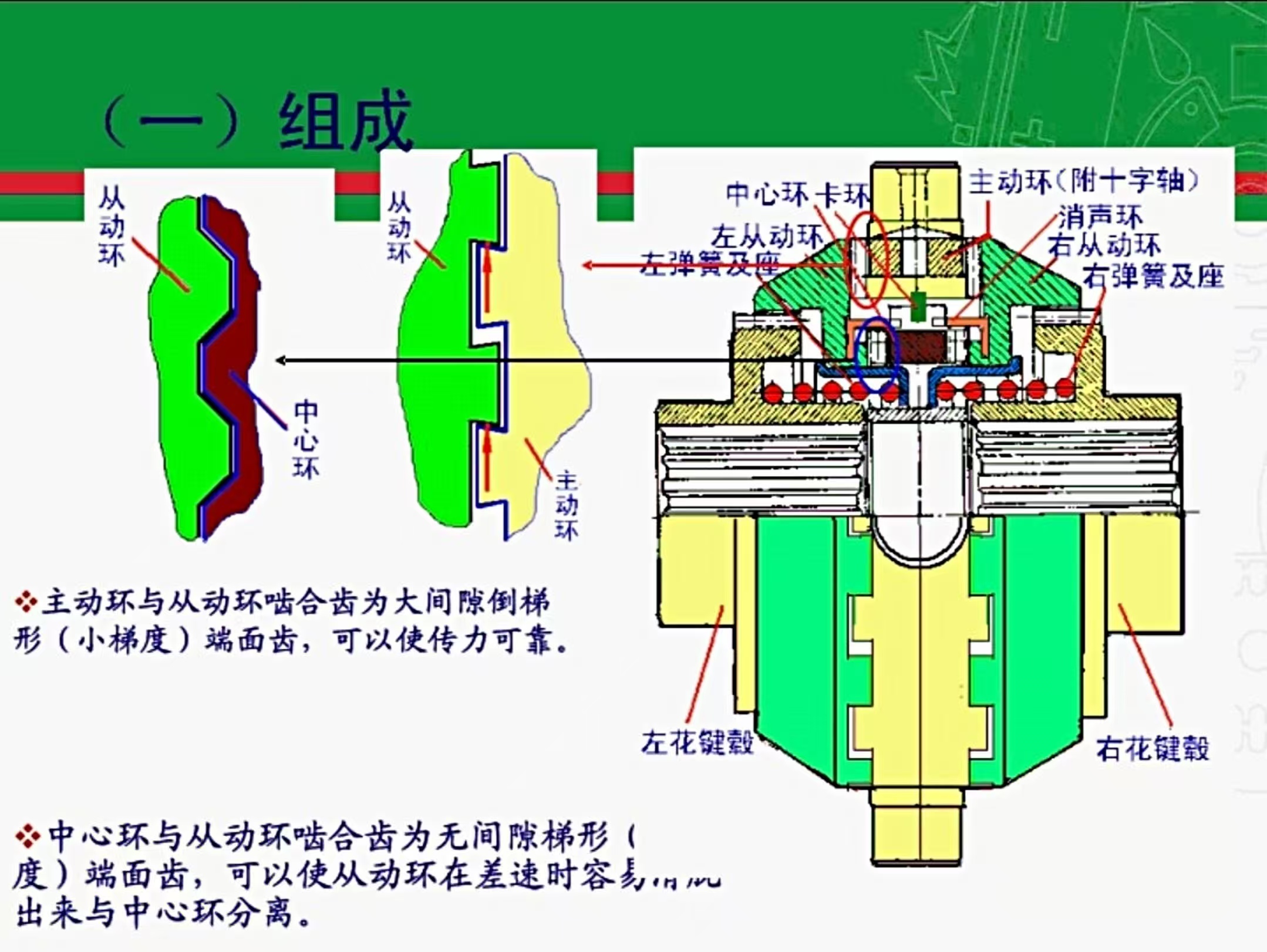

差速器主要由主动环、从动环、消声环、卡环、压紧弹簧、弹簧座和左、右差速器壳体等零件组成。 主动环上的十字轴固定在左、右差速器壳之间，与驱动桥从动大齿轮一起转动，当机械直线行驶时，主动环通过两面上均匀分布的倒梯形齿在弹簧压紧力作用下与两侧从动环外圈倒梯形齿紧紧地啮合在一起，传递运动至左、右半轴。此时，差速器的全部零件构成一个整体作旋转运动，左右车轮转速相等。 主传动的总扭矩平均分给左、右半轴。中心环用卡环固定在主动环孔内，转动角度受到插在中心环空槽里主动环加长齿的限制，在中心环的两端各有沿圆周均布与从动环数量相同的鼓形齿，当机械直线行驶时，中心环的鼓形齿分别与两侧从动环倒齿形牙嵌齿上工作斜面相啮
