液压冲孔机（ID:2380870）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17522302347342.zip | 10.27M |
| 2 | 丝杆.SLDPRT | 359.64K |
| 3 | 丝杆螺母.SLDPRT | 143.48K |
| 4 | 丝杆轴承座.SLDPRT | 186.21K |
| 5 | 丝杆轴承座1.SLDPRT | 257.72K |
| 6 | 冲头.SLDPRT | 117.39K |
| 7 | 凹模.SLDPRT | 107.37K |
| 8 | 固定脚杯.SLDPRT | 137.02K |
| 9 | 定位块.SLDPRT | 80.33K |
| 10 | 导轨.SLDPRT | 675.07K |
| 11 | 导轨支撑块.SLDPRT | 70.97K |
| 12 | 工作台.SLDPRT | 255.35K |
| 13 | 手柄.SLDPRT | 107.23K |
| 14 | 手轮.SLDPRT | 258.71K |
| 15 | 控制开关.SLDPRT | 160.10K |
| 16 | 机架.SLDPRT | 708.30K |
| 17 | 机架侧板.SLDPRT | 73.06K |
| 18 | 机架后板.SLDPRT | 70.47K |
| 19 | 柱塞泵.SLDPRT | 1.15M |
| 20 | 泵支架.SLDPRT | 99.01K |
| 21 | 液压缸CDH2MF3-50-30-100A1X-B1CHUMAA.SLDPRT | 381.95K |
| 22 | 液压缸活塞杆.SLDPRT | 226.76K |
| 23 | 滑块.SLDPRT | 796.60K |
| 24 | 电机_Y112M-4.SLDPRT | 708.10K |
| 25 | 管道.SLDPRT | 127.76K |
| 26 | 组装.SLDASM | 2.21M |
| 27 | 联轴器_LT5-J28x44-Y30x82.SLDPRT | 367.76K |
| 28 | 键5-5-30.SLDPRT | 80.80K |
| 29 | 门.SLDPRT | 77.93K |
| 30 | 防护罩.SLDPRT | 97.88K |
| 31 | 面板.SLDPRT | 288.90K |
| 32 | 顶板.SLDPRT | 287.68K |
此图纸下载需要260金币
立即下载
发布者
133****3547
创作: 381
粉丝: 22
加入时间：2023-08-24
模型信息
图纸格式：sldprt,sldasm
文件大小：10.51M
所需金币：260
上传时间：2025-07-11 18:37:20
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

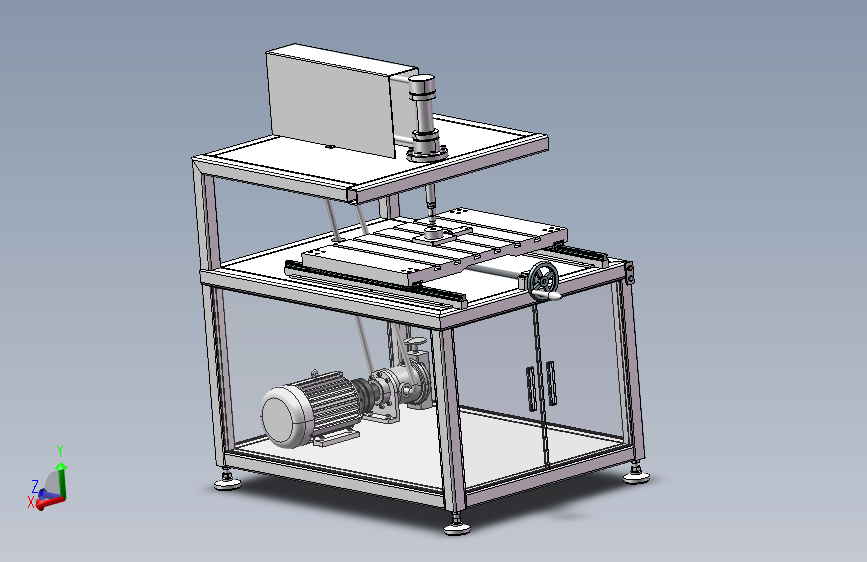

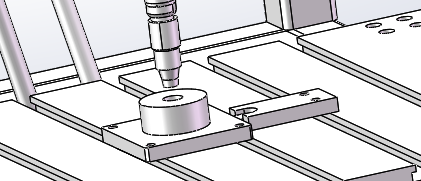

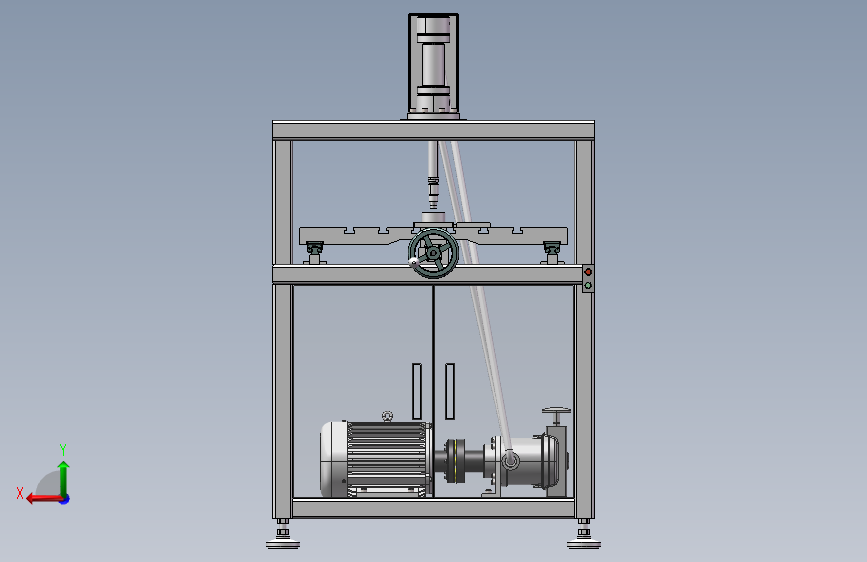

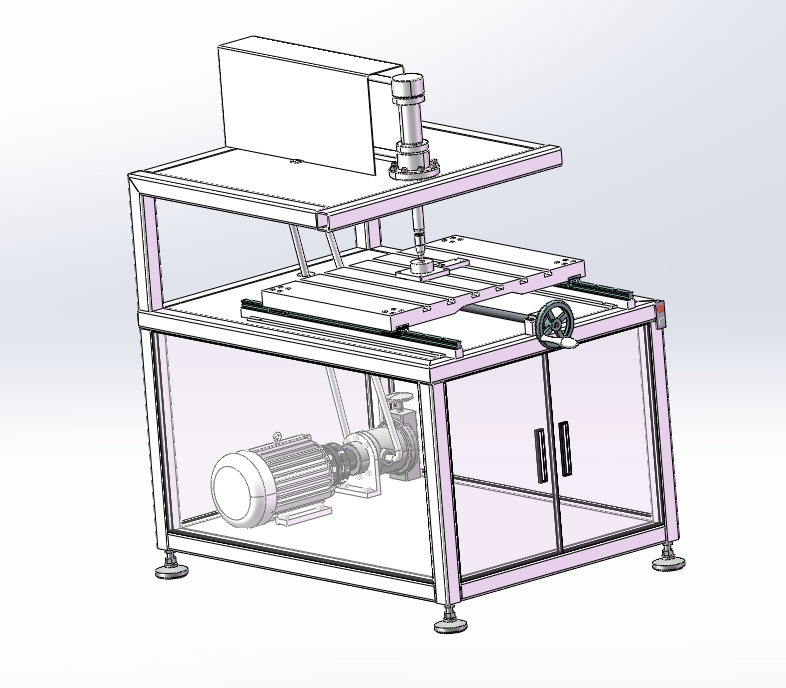

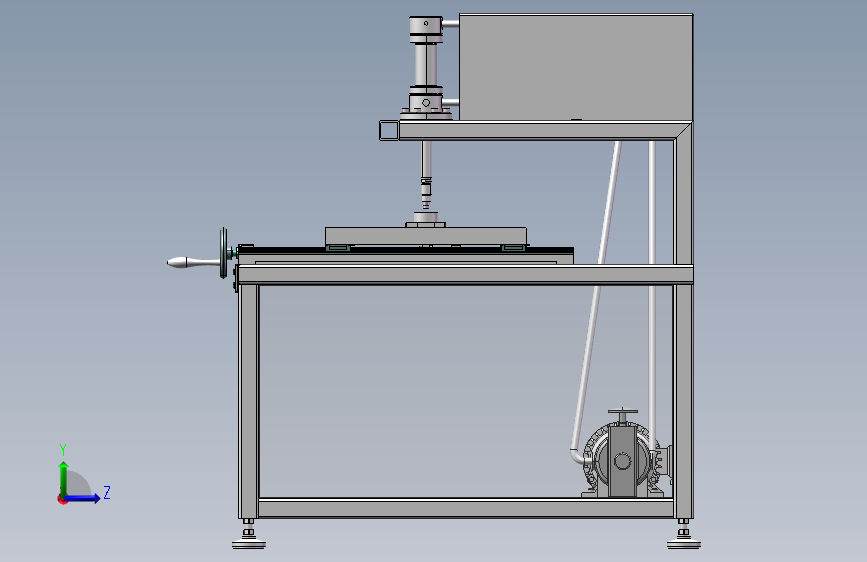

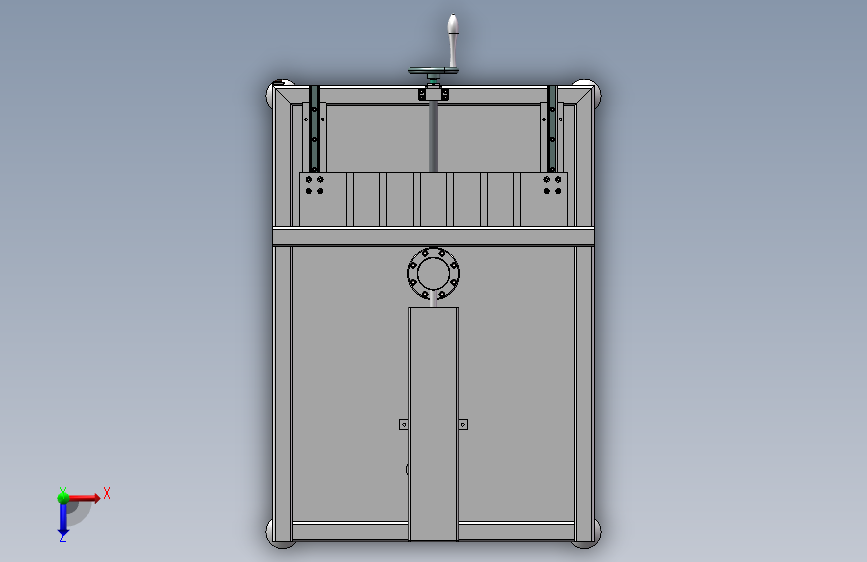

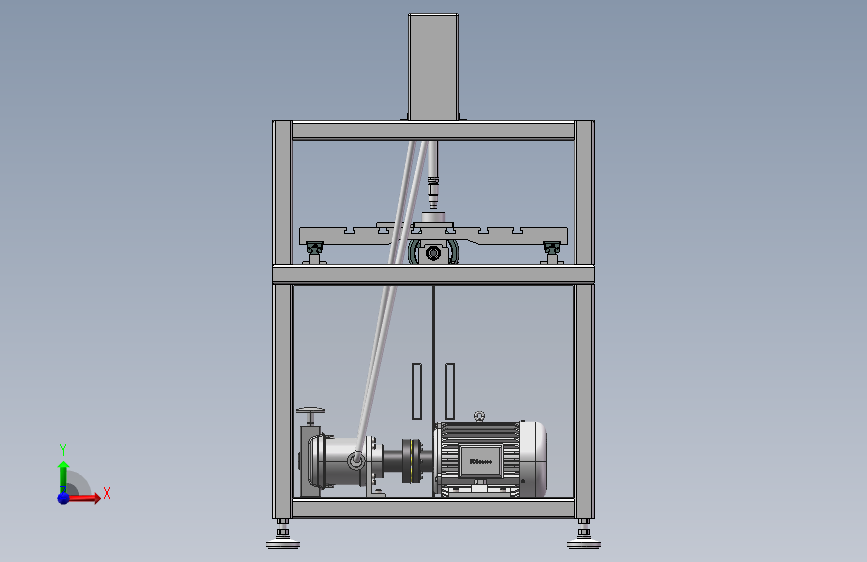

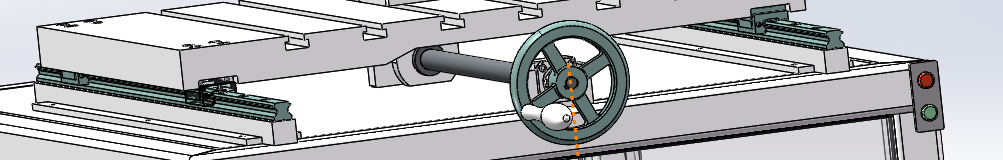

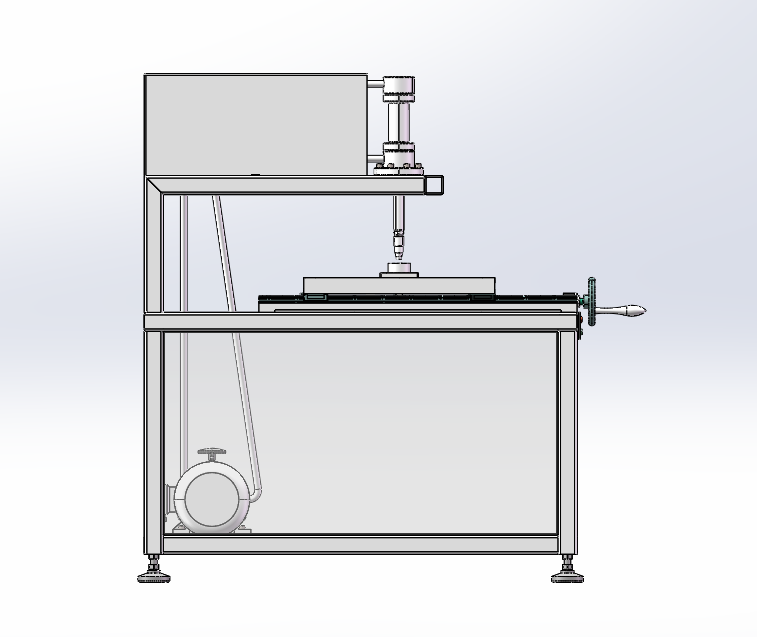

液压冲孔机工作台由手摇丝杆提供驱动，可以直线行走，上部冲头由液压缸提供直线行走动力，电机驱动齿轮泵给液压缸提供能源，整体布局优化合理，可以提供有效冲压功能。
