四自由度关节式码垛机器人（SW+CAD）（ID:2382238）

机械设备 / 智能装置 / 四自由度关节式码垛机器人（SW+CAD）

©原创

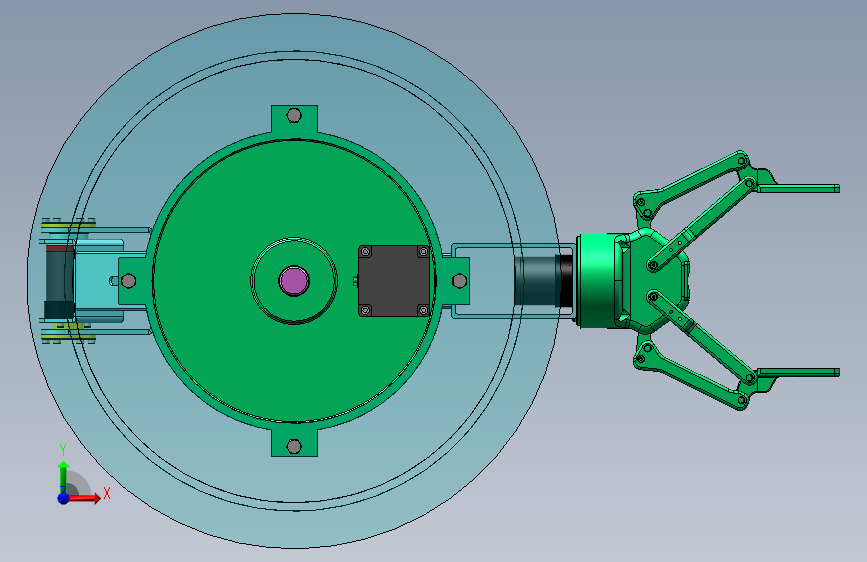

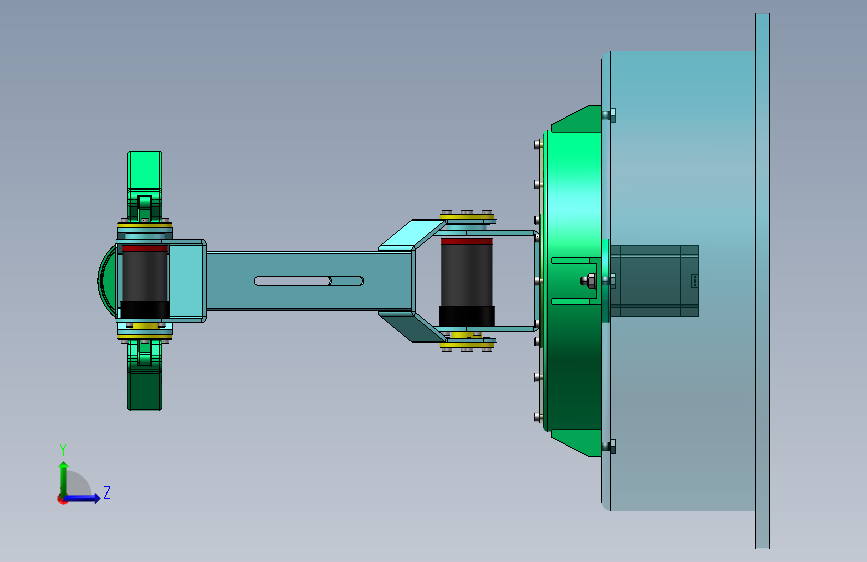

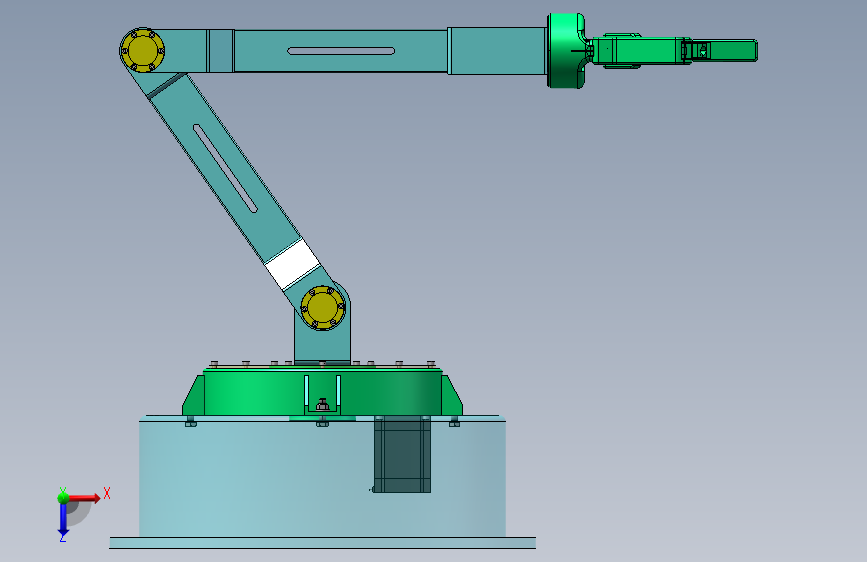

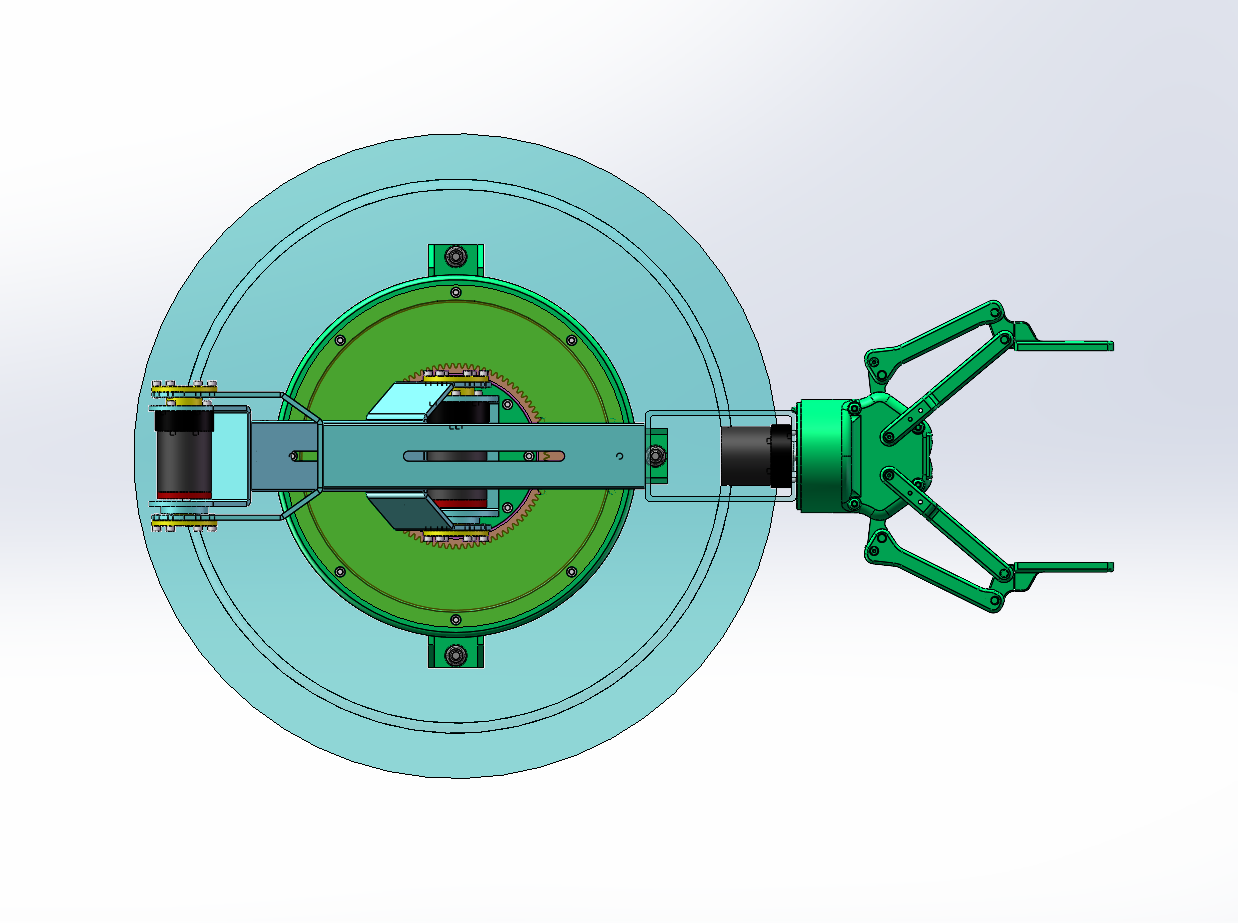

平面图

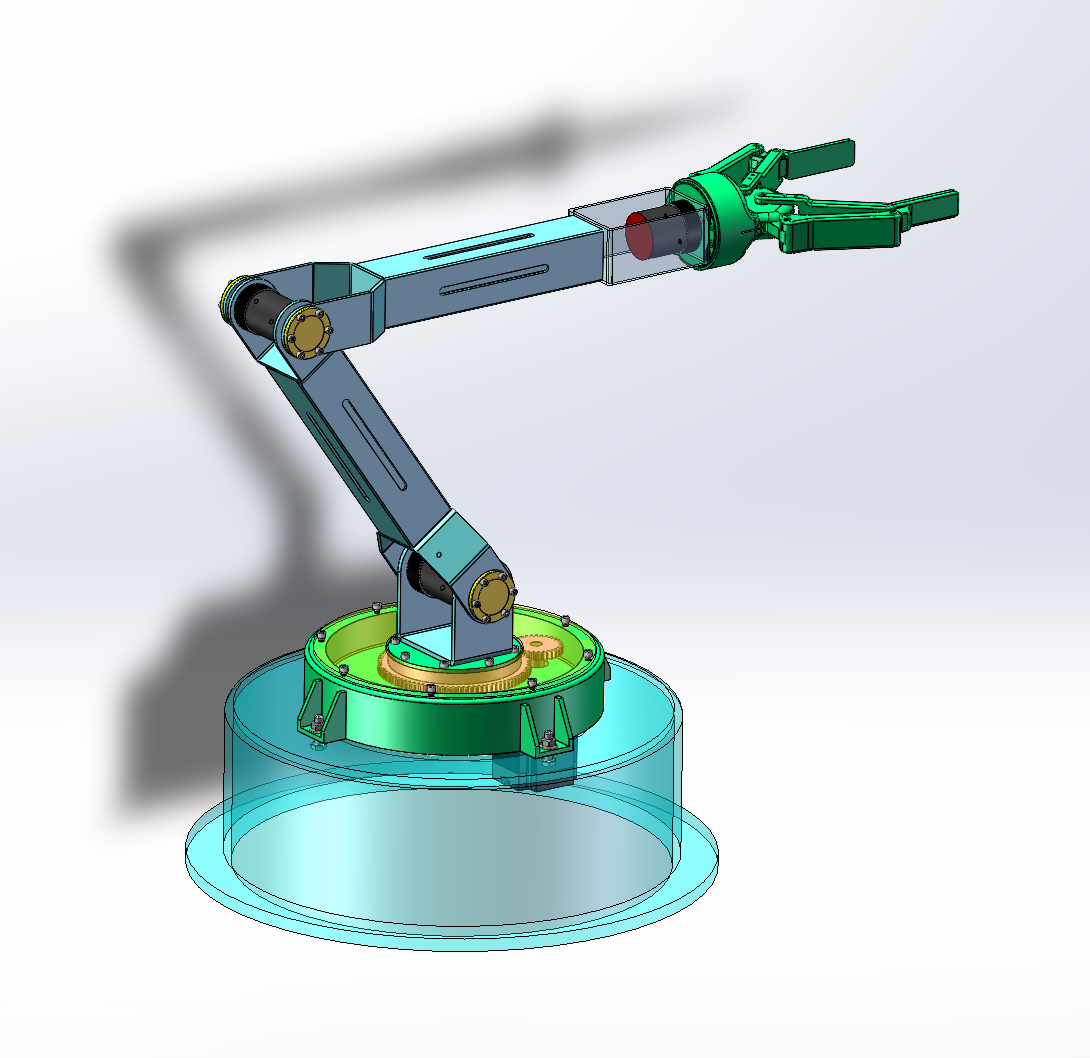

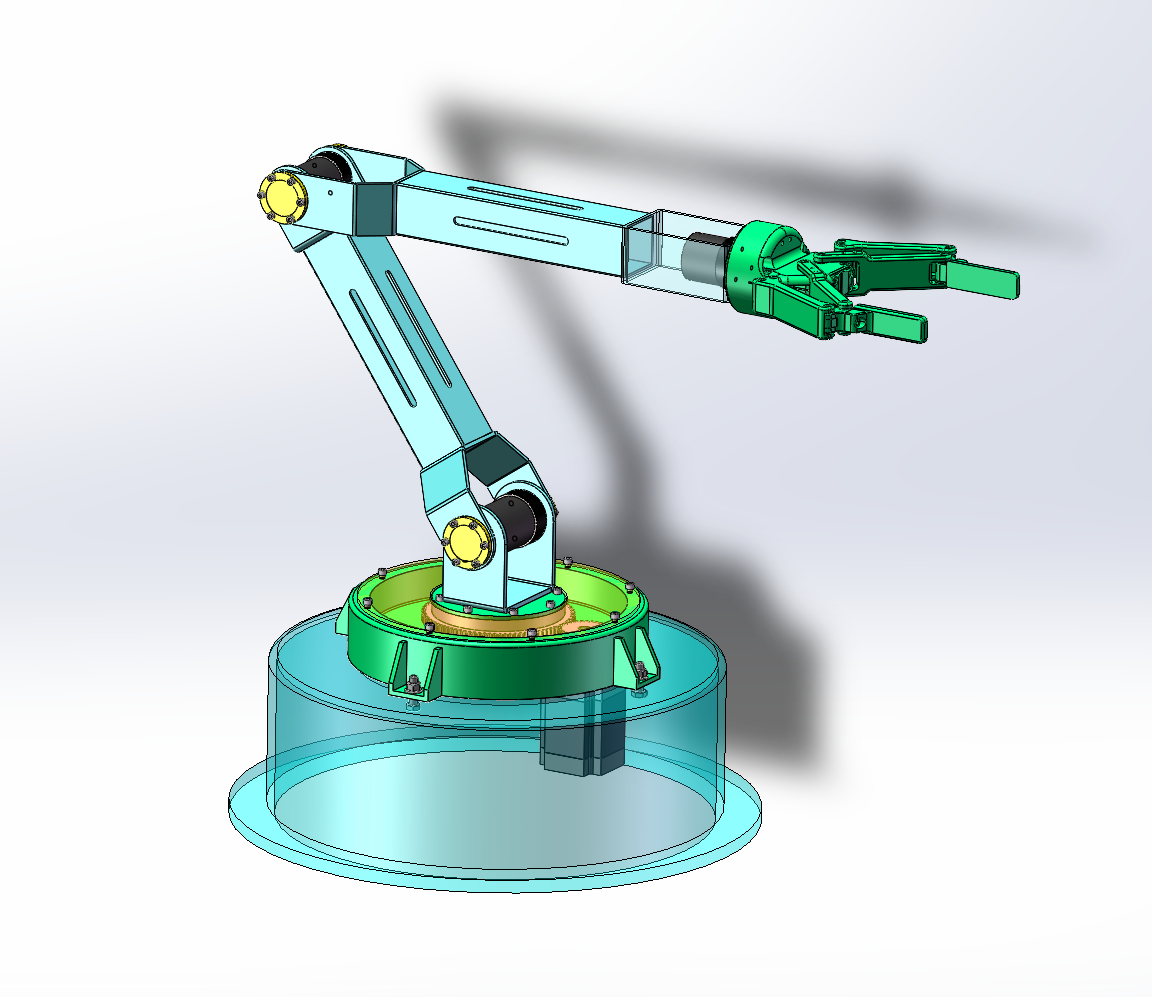

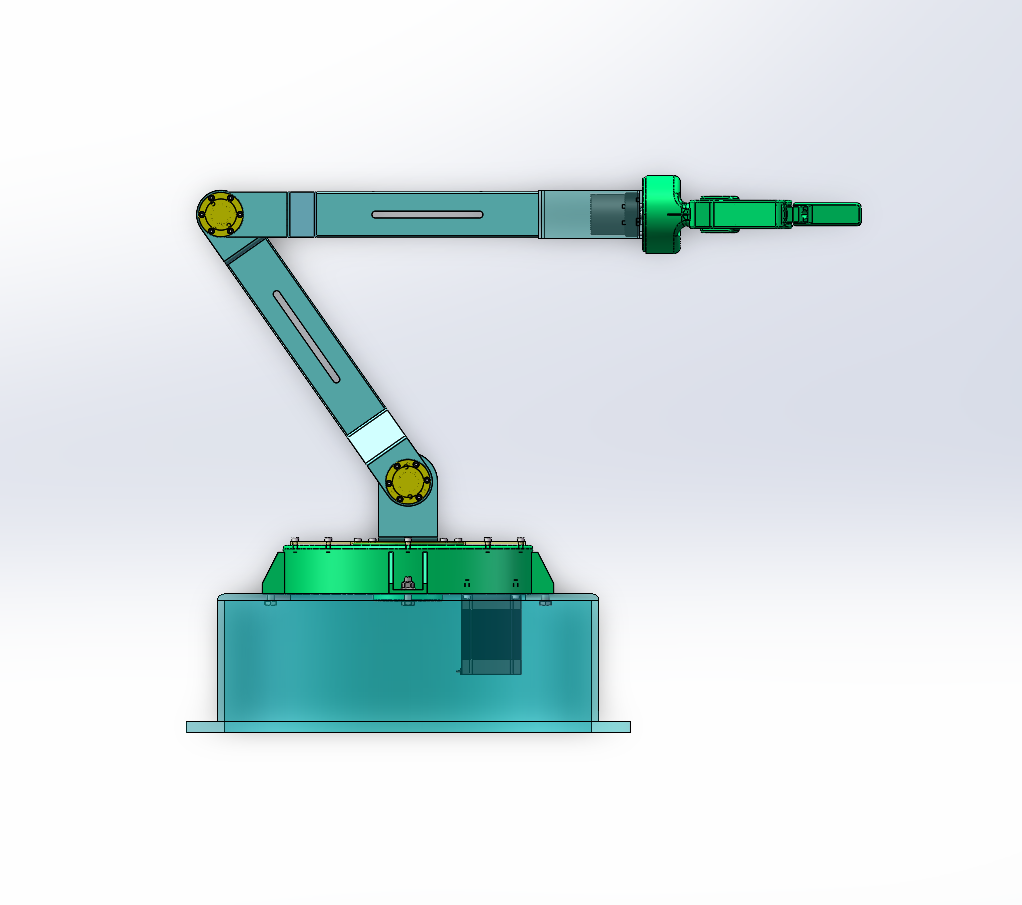

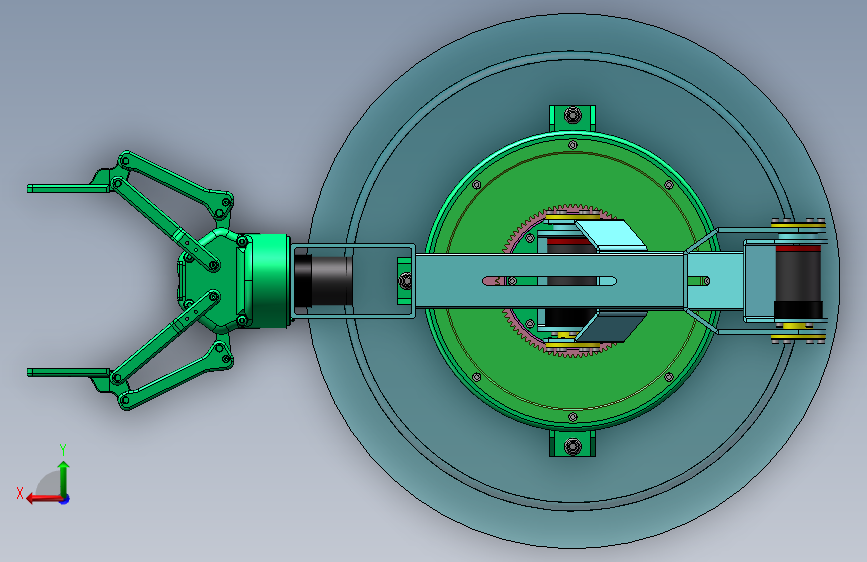

3D视图

文件列表

#	文件名称	文件大小
1	17524017118289.zip	31.59M
2	1.png	330.67K
3	2.png	346.05K
4	3.png	157.69K
5	4.png	212.55K
6	5.png	323.34K
7	6.png	132.91K
8	7.png	146.86K
9	8.png	148.00K

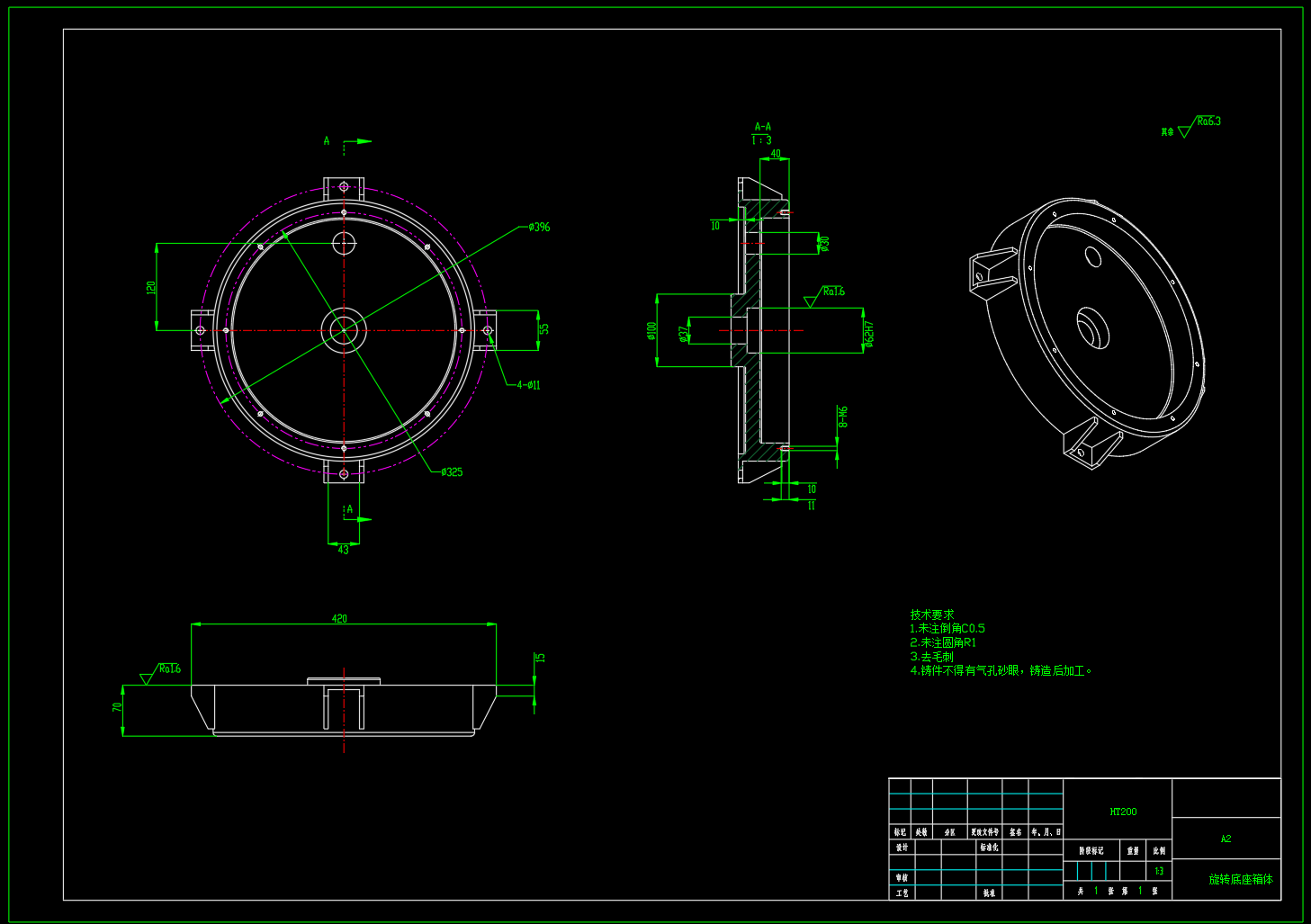

10	关节码垛-旋转底座箱体-A2.DWG	106.05K

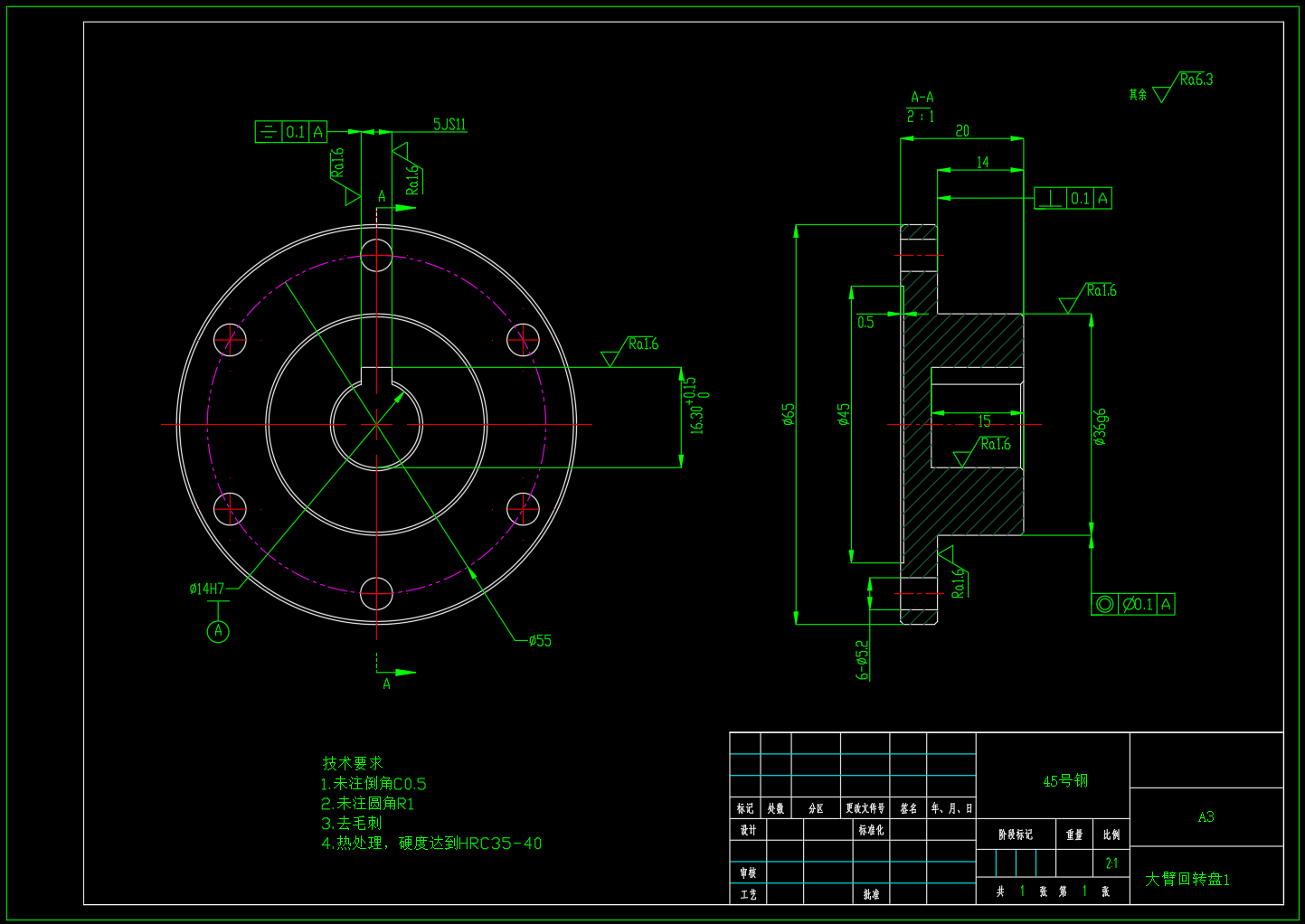

11	四自由度关节式码垛机器人-大臂回转盘1-A3.dwg	51.02K

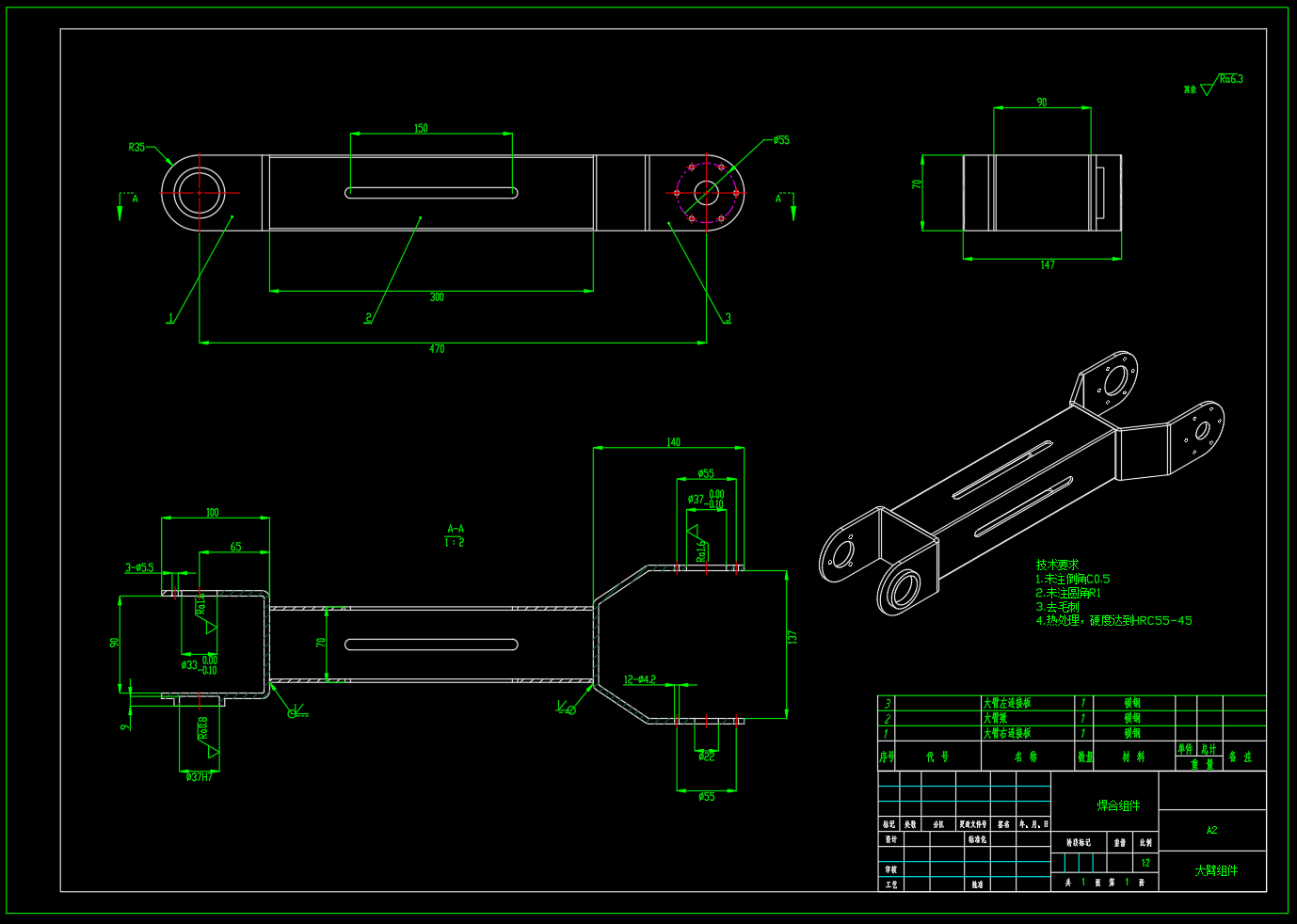

12	四自由度关节式码垛机器人-大臂组件-A2.dwg	88.84K

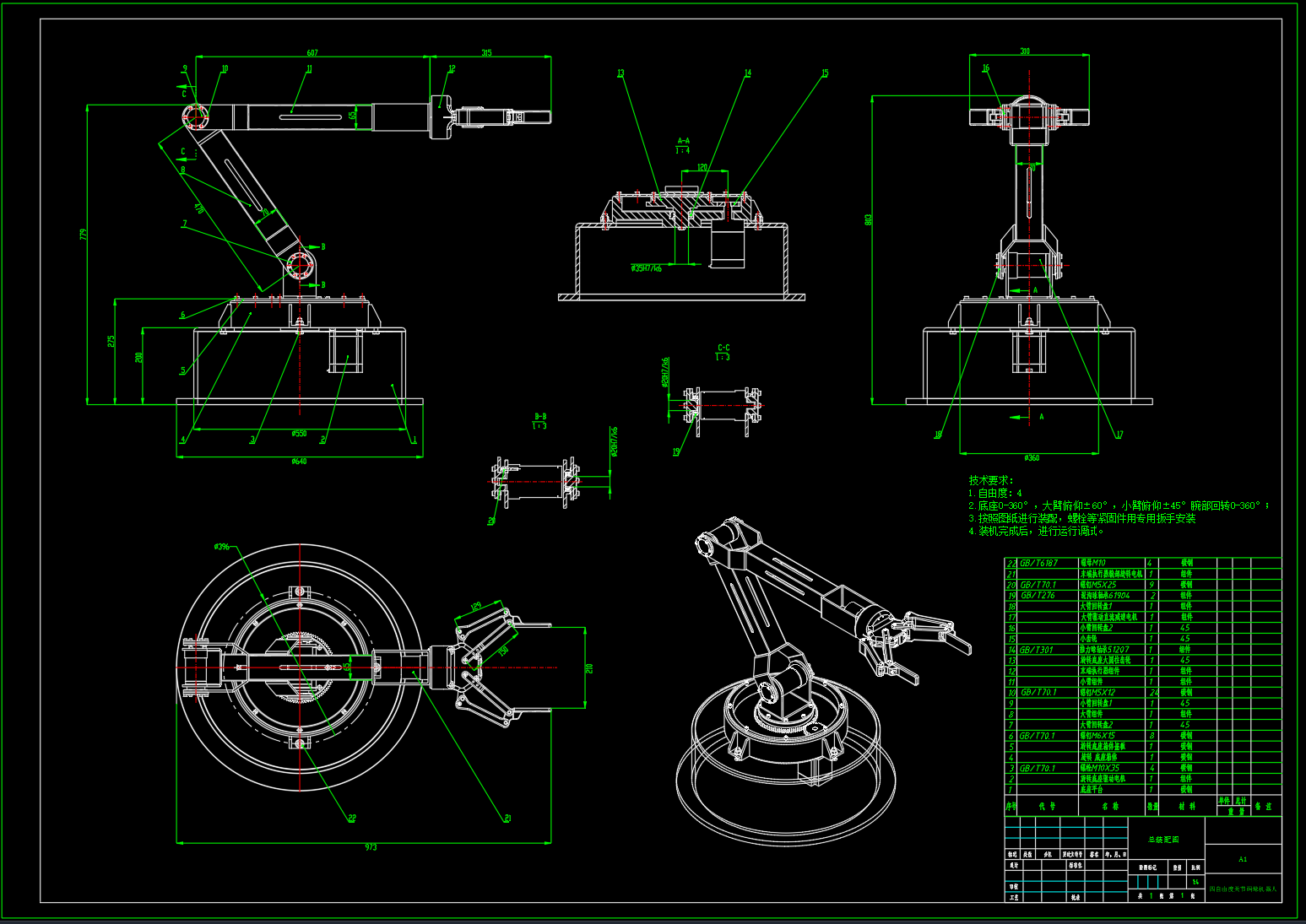

13	四自由度关节式码垛机器人-总装配-A1.DWG	548.96K
14	四自由度关节式码垛机器人-总装配.SLDASM	2.24M
15	四自由度关节式码垛机器人-总装配.SLDDRW	4.67M
16	关节码垛-大臂回转支架板.SLDPRT	159.22K
17	关节码垛-大臂支架底座.SLDPRT	83.24K
18	关节码垛-大臂支架组件.SLDASM	96.92K
19	关节码垛-大臂右连接板.SLDPRT	167.18K
20	关节码垛-大臂左连接座.SLDPRT	192.59K
21	关节码垛-大臂梁.SLDPRT	114.77K
22	关节码垛-大臂组件.SLDASM	137.81K
23	关节码垛-大臂组件.SLDDRW	206.61K
24	包装机-大臂右连接板.SLDPRT	4B
25	包装机-大臂左连接座.SLDPRT	4B
26	包装机-大臂梁.SLDPRT	4B
27	包装机-大臂组件.SLDASM	4B
28	关节码垛-小臂右连接板.SLDPRT	168.52K
29	关节码垛-小臂左连接座.SLDPRT	188.43K
30	关节码垛-小臂梁.SLDPRT	113.71K
31	关节码垛-小臂组件.SLDASM	123.46K
32	关节码垛-小臂腕部连接板.SLDPRT	107.56K
33	关节码垛-旋转底座大圆柱齿轮90×2.SLDPRT	697.60K
34	关节码垛-旋转底座小圆柱齿轮30×2.SLDPRT	322.60K
35	关节码垛-旋转底座箱体.SLDDRW	386.26K
36	关节码垛-旋转底座箱体.SLDPRT	307.00K
37	关节码垛-旋转底座箱体盖.SLDPRT	90.92K
38	关节码垛-旋转底座组件.SLDASM	652.44K
39	关节码垛-旋转底座驱动伺服电机.SLDPRT	221.14K
40	关节码垛-GB／T276-94深沟球轴承61904-2RZ.SLDPRT	556.33K
41	关节码垛-GB／T301-1995推力球轴承51207.SLDPRT	410.37K
42	关节码垛-GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT	150.48K
43	关节码垛-GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT	147.96K
44	关节码垛-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT	121.28K
45	关节码垛-GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT	133.18K
46	关节码垛-GB／T70．1-2000内六角圆柱头螺钉M5×25.SLDPRT	113.44K
47	关节码垛-GB／T70．1-2000内六角圆柱头螺钉M6×15.SLDPRT	121.88K
48	关节码垛-GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT	115.38K
49	关节码垛-大臂回转盘1.SLDPRT	131.86K
50	关节码垛-大臂回转盘2.SLDPRT	115.71K
51	关节码垛-大臂驱动直流减速电机.SLDPRT	208.90K
52	关节码垛-小臂回转盘1.SLDPRT	115.40K
53	关节码垛-小臂驱动直流减速电机.SLDPRT	208.44K
54	关节码垛-底座平台.SLDPRT	123.70K
55	关节码垛-执行器回转驱动直流减速电机.SLDPRT	205.81K
56	关节码垛-末端执行器.SLDPRT	15.33M
57	关节码垛小臂回转盘2.SLDPRT	131.56K
