UG 投石器及运动仿真（ID:2390802）

机械设备 / 非标机械 / UG 投石器及运动仿真

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17524564623035.rar	3.44M
2	上支架.prt	524.00K
3	勺.prt	222.00K
4	固定叉.prt	166.00K
5	投石器.prt	192.00K
6	拉杆.prt	119.00K
7	摇杆.prt	259.50K
8	车架.prt	236.50K
9	轮子.prt	134.50K
10	轮轴.prt	119.00K
11	配重.prt	316.50K
12	齿轮1.prt	1.72M
13	齿轮2.prt	692.00K
14	motion_1-solution_1.msg	26.25K
15	motion_1-solution_1.rad	627.92K
16	motion_1-solution_1.rmd	13.91K
17	motion_1-solution_1.rplt	854.16K
18	motion_1.sim	134.00K
19	投石器.afu	1.50K

此图纸下载需要88金币

立即下载

发布者

一品三维工程师

创作: 291

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：3.53M

所需金币：88

上传时间：2025-07-14 09:27:43

是否可编辑：可修改，包括参数

版本：UG NX 10

标签

UG建模

投石器

图纸简介

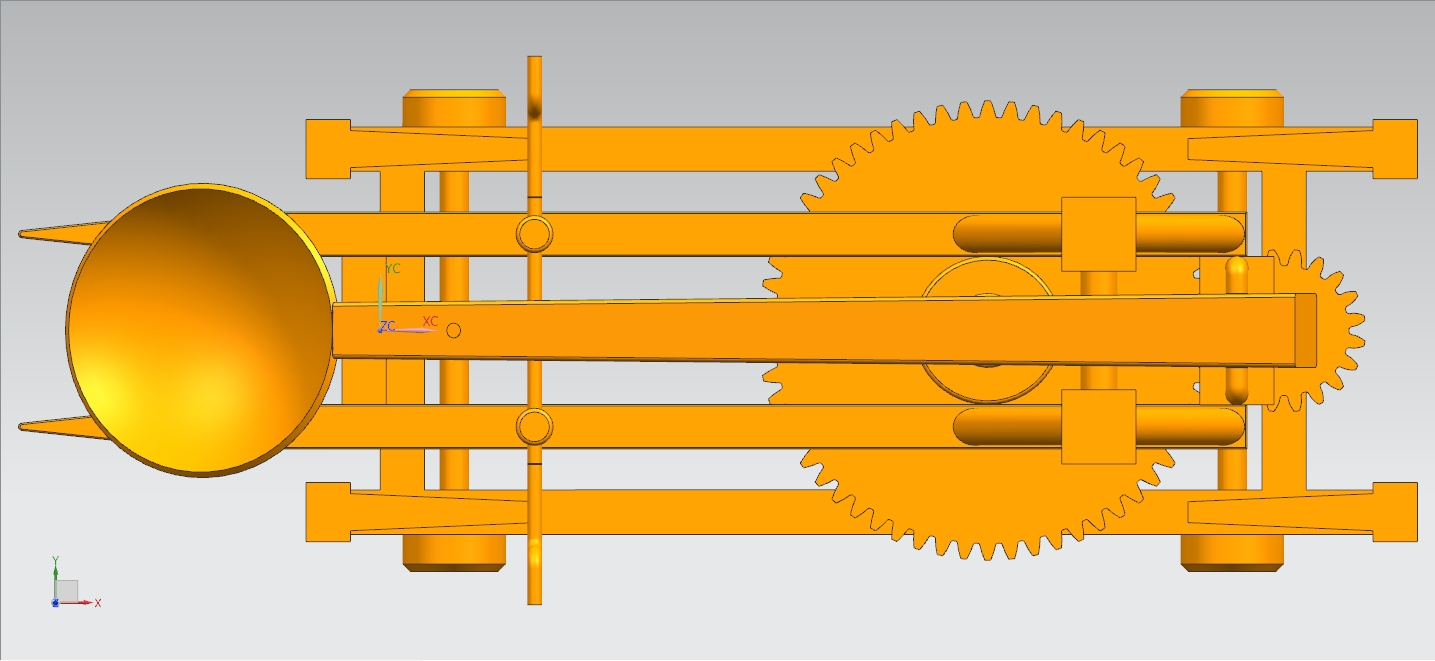

模型明细投石器模型包含支架、弹性臂、抛掷兜、绞盘及基座。技术要求弹性臂形变误差≤±2mm，确保投掷力度稳定。绞盘传动比精度 ±1%，保证蓄力均匀。仿真轨迹与实际投掷偏差≤5%，模拟角度范围 0-60°。设计原理通过绞盘收紧弹性臂储存弹性势能，释放时弹性势能转化为动能，带动抛掷兜绕支架顶端旋转，利用离心力将物体抛出，仿真模拟蓄力、释放、飞行的完整运动过程。用途适用于教学演示、历史器械复原研究及游戏场景开发，直观展示机械能转化原理。
