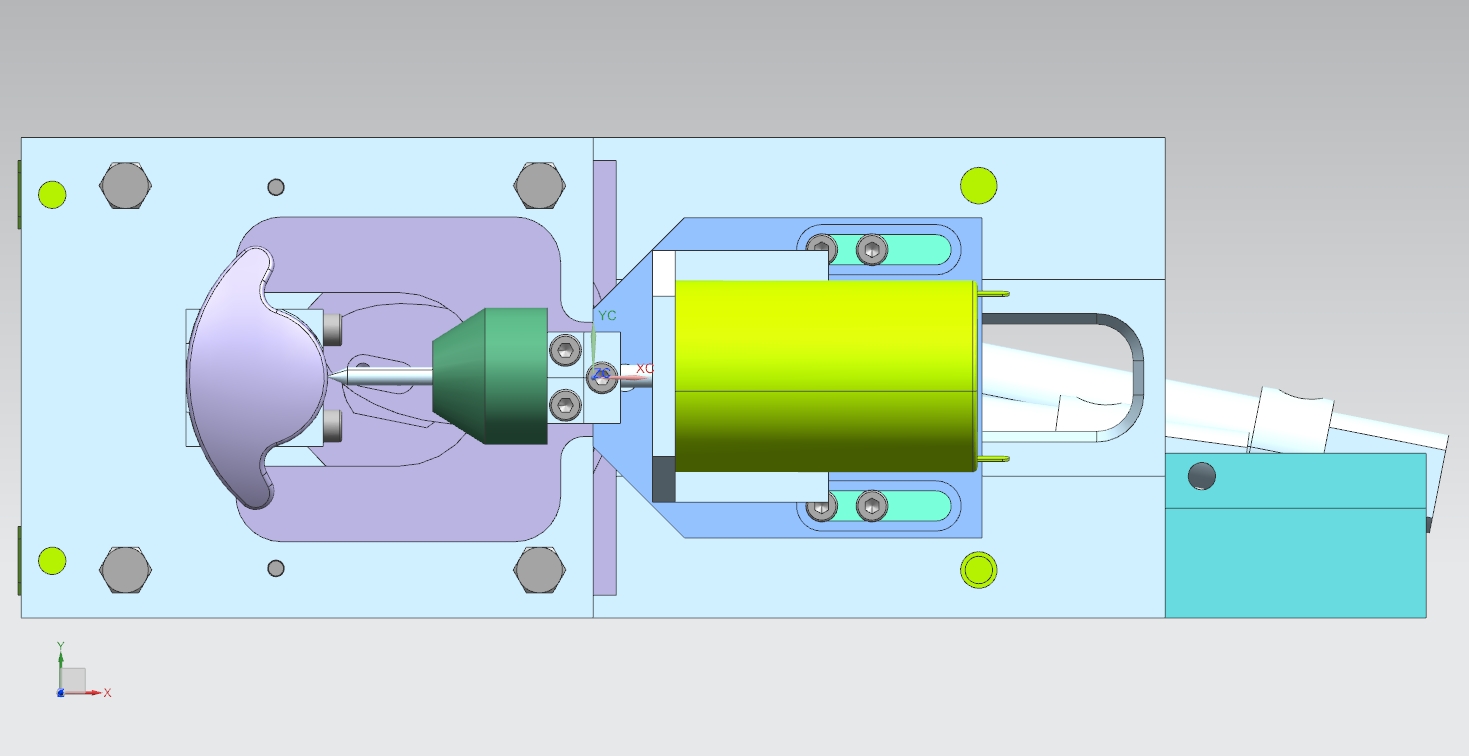

ug钻孔机（ID:2390814）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17524576832129.rar | 1.85M |
| 2 | 9.2钻孔机.log | 34.03K |
| 3 | 9.2钻孔机.stp | 1.21M |
| 4 | 9.2钻孔机_stp.prt | 105.69K |
| 5 | 关节轴承.stp2.prt | 105.17K |
| 6 | 凸轮.prt | 84.00K |
| 7 | 压紧板优化.prt | 101.11K |
| 8 | 固定架.prt | 96.42K |
| 9 | 固定架连接件.prt | 83.96K |
| 10 | 手柄.prt | 172.17K |
| 11 | 手柄夹具.prt | 119.00K |
| 12 | 拨盘创新.prt | 100.34K |
| 13 | 支撑板优化.prt | 120.37K |
| 14 | 梯形块.prt | 80.59K |
| 15 | 槽轮创新.prt | 101.50K |
| 16 | 气缸.prt | 111.93K |
| 17 | 气缸支架.prt | 101.22K |
| 18 | 气缸杆.prt | 70.57K |
| 19 | 气缸连接件.prt | 80.23K |
| 20 | 气缸连接块.prt | 87.73K |
| 21 | 滑块.prt | 102.01K |
| 22 | 滚动轴承607-2RZGB_T276.prt | 174.71K |
| 23 | 电机.prt | 103.81K |
| 24 | 电机安装底板旋转螺钉.prt | 78.51K |
| 25 | 电机安装支架.prt | 107.35K |
| 26 | 电机安装支架默认.prt | 88.51K |
| 27 | 螺杆.prt | 72.26K |
| 28 | 螺杆10002.prt | 72.30K |
| 29 | 螺栓GB_T5780-M6x30-3.6.prt | 90.91K |
| 30 | 螺钉GB_T70.1-M4x16.prt | 94.55K |
| 31 | 螺钉GB_T70.1-M4x6.prt | 95.95K |
| 32 | 钻头.prt | 67.07K |
| 33 | 钻头拨动机构.prt | 99.82K |
| 34 | 钻头锁紧机构.prt | 114.56K |
| 35 | 钻夹头.prt | 71.54K |
| 36 | 销GB_T119.1-4x22.prt | 70.20K |
此图纸下载需要88金币
立即下载
发布者
一品三维工程师
创作: 322
粉丝: 5
加入时间：2024-05-03
模型信息
图纸ID：2390814
图纸格式：stp,prt
文件大小：1.9M
所需金币：88
上传时间：2025-07-14 09:48:05
是否可编辑：可修改，包括参数
软件版本：STEP
标签
ug建模
钻孔机
图纸简介
模型明细

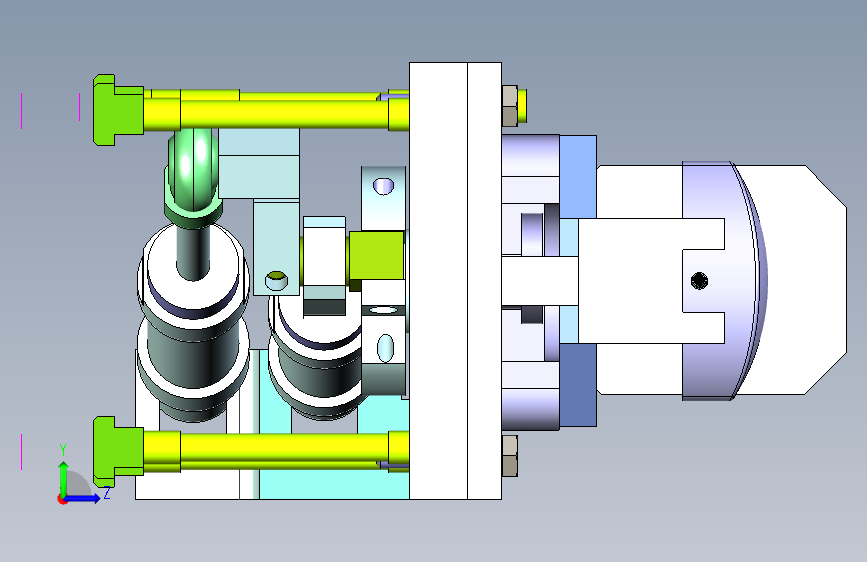

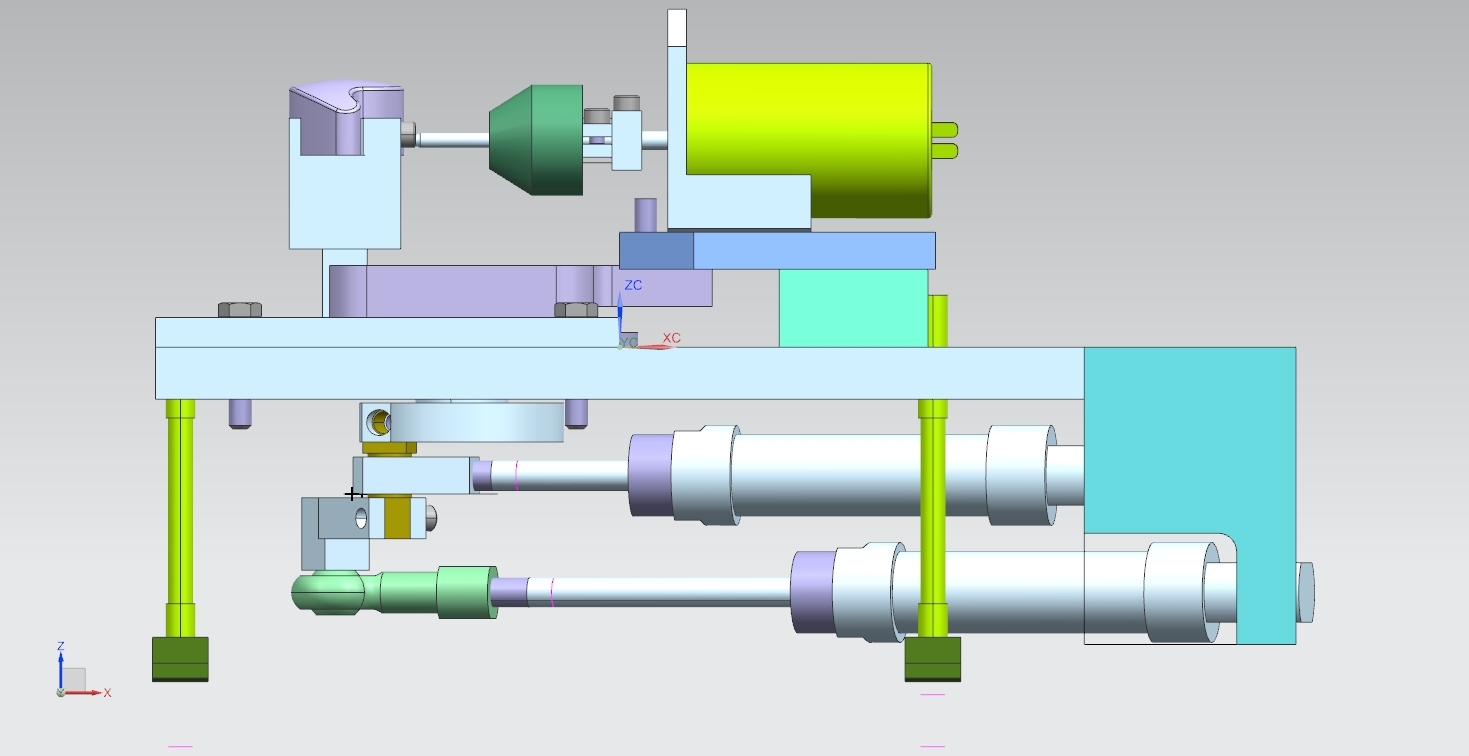

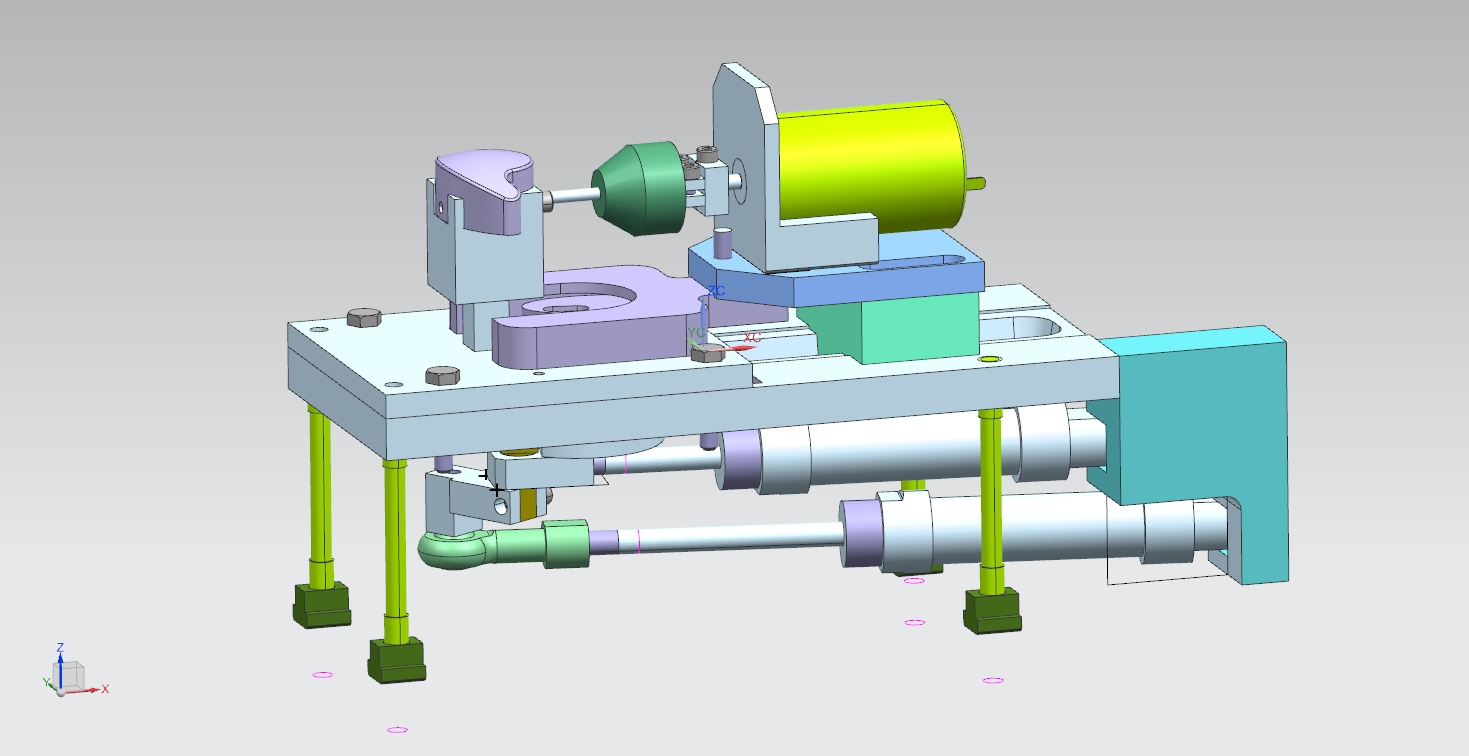

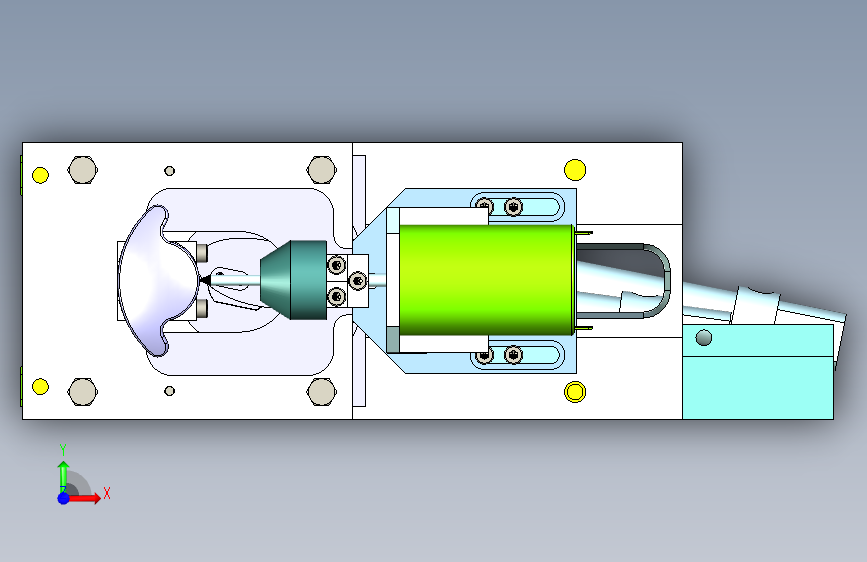

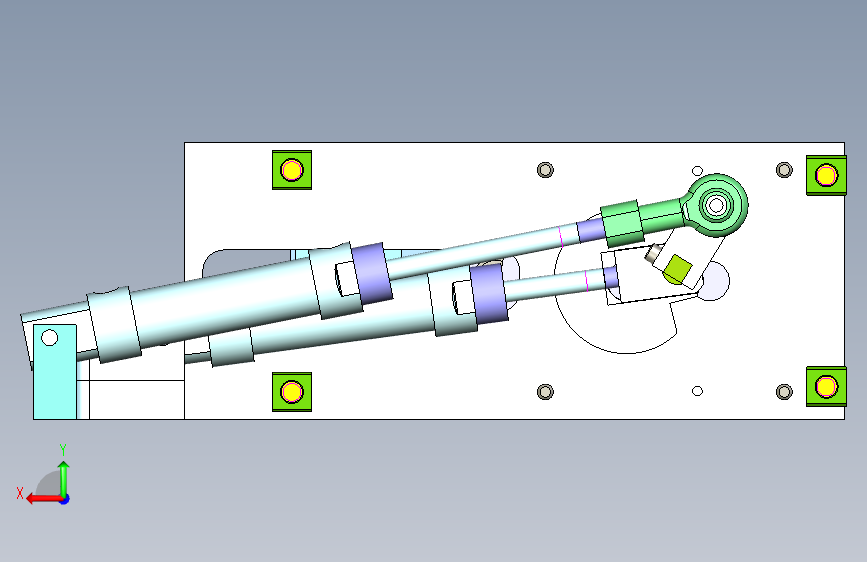

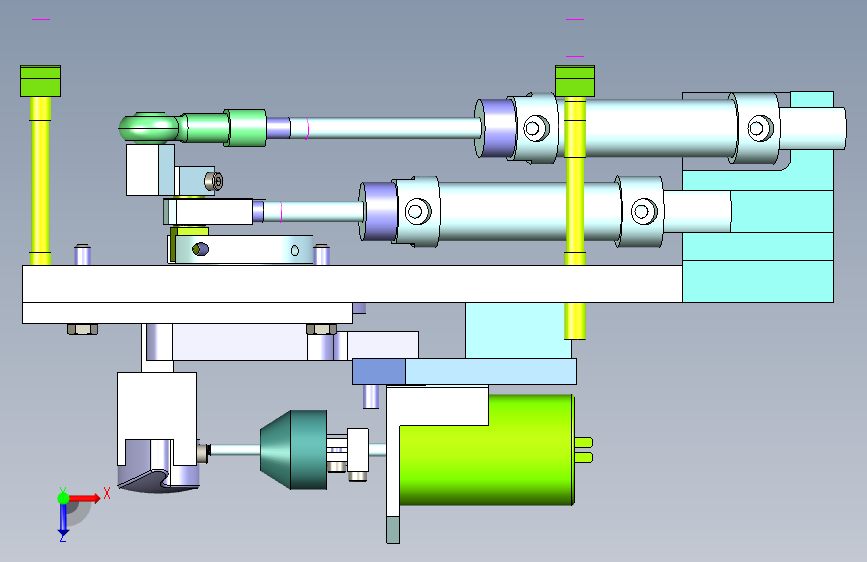

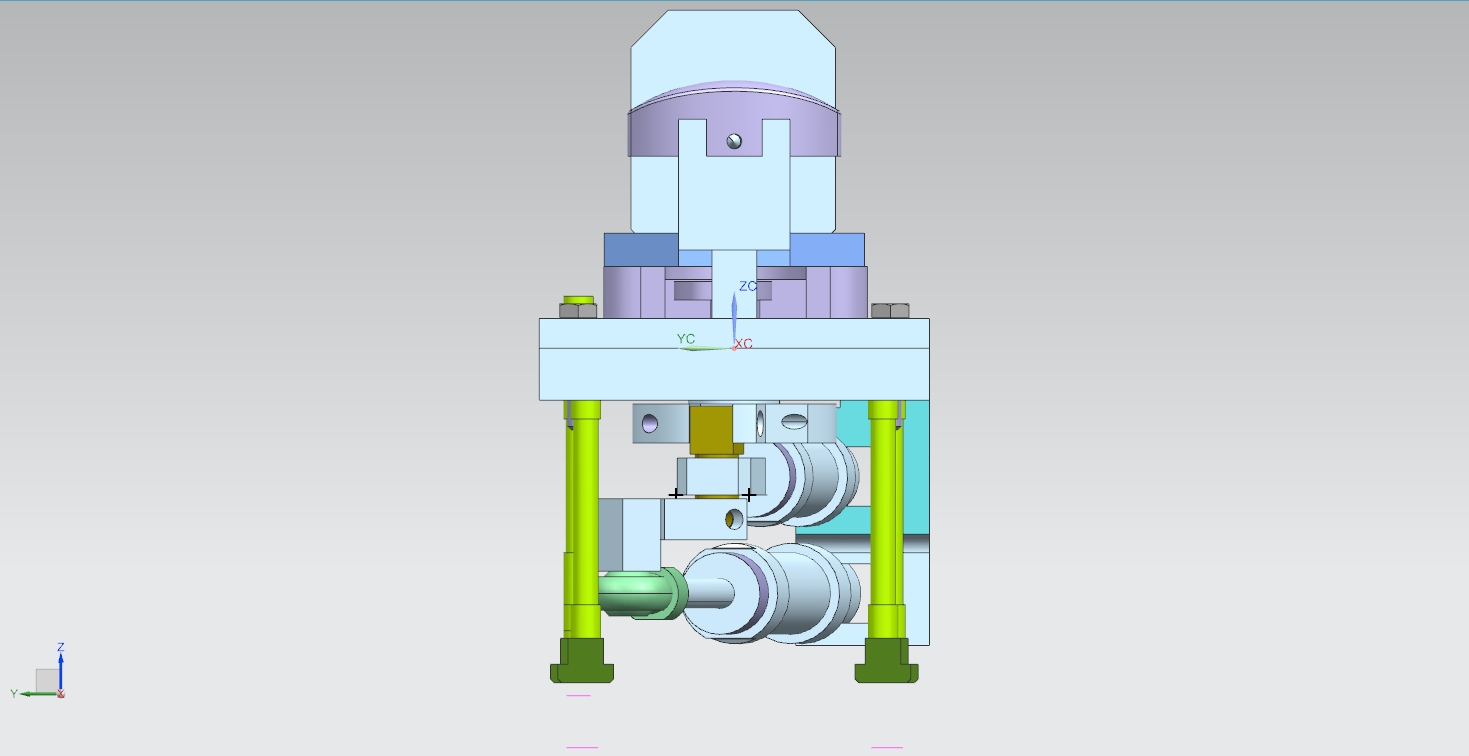

钻孔机模型包含底座、立柱、主轴箱、进给机构、钻夹头及冷却系统。技术要求
主轴径向跳动≤0.03mm，轴向窜动≤0.02mm，确保钻孔精度。
进给机构传动精度 ±0.05mm，钻夹头夹持力均匀，防钻头打滑。
电机转速波动≤±10r/min，适应 φ1-20mm 钻头加工需求。
设计原理
电机通过齿轮传动带动主轴旋转，钻夹头夹持钻头高速转动，进给机构控制钻头轴向移动实现切削，冷却系统同步喷射冷却液，降低钻头温度与摩擦。
用途
适用于金属、木材、塑料等材料的钻孔加工，广泛应用于机械制造、家具生产、建筑装修等领域，可手动或自动操作，完成精准打孔作业。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
