绕线机被动尾顶（ID:2390929）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17524604729780.zip | 2.51M |
| 2 | Φ20xM16xN塞打螺丝.SLDPRT | 333.73K |
| 3 | 圆柱销Φ8XN.SLDPRT | 168.05K |
| 4 | 尾顶导杆.SLDPRT | 137.65K |
| 5 | 尾顶尾套.SLDPRT | 170.25K |
| 6 | 尾顶座.SLDPRT | 187.33K |
| 7 | 尾顶手柄.SLDPRT | 98.03K |
| 8 | 尾顶法兰盖.SLDPRT | 80.84K |
| 9 | 尾顶轴套.SLDPRT | 125.30K |
| 10 | 尾顶连杆.SLDPRT | 70.28K |
| 11 | 尾顶连板.SLDPRT | 82.29K |
| 12 | 手柄球HY8311.1_B-M10x32红.SLDPRT | 111.78K |
| 13 | 方法兰直线轴承LMK40LUU.SLDPRT | 167.01K |
| 14 | 深沟轴承6204-2Z.SLDPRT | 426.21K |
| 15 | 绕线机被动尾顶.SLDASM | 542.87K |
此图纸下载需要60金币
立即下载
发布者
地瓜炖土豆
创作: 115
粉丝: 26
加入时间：2022-10-20
模型信息
图纸格式：sldprt,sldasm
文件大小：2.57M
所需金币：60
上传时间：2025-07-14 10:34:32
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
尾顶机构
图纸简介

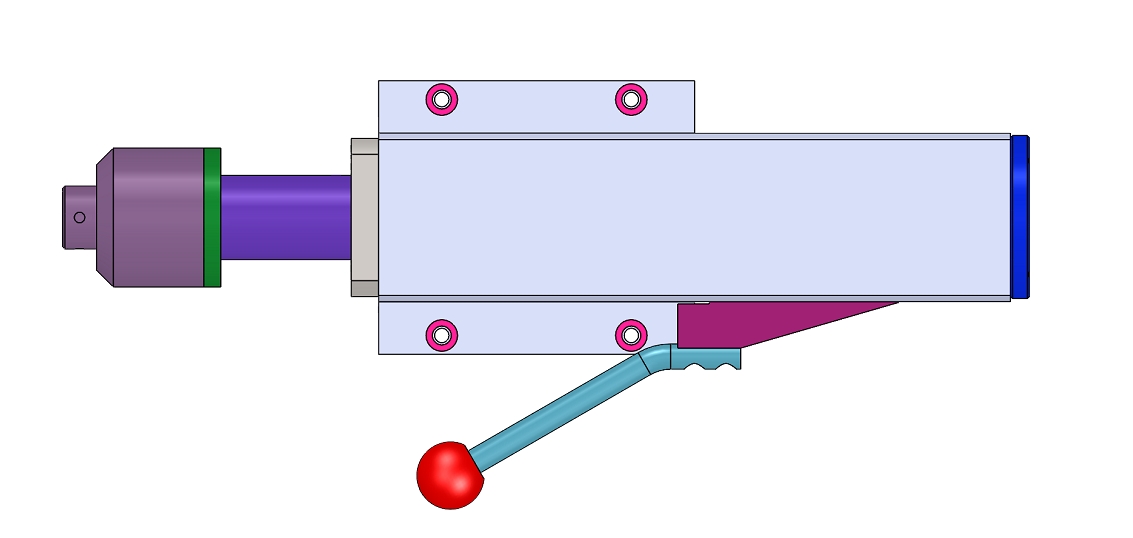

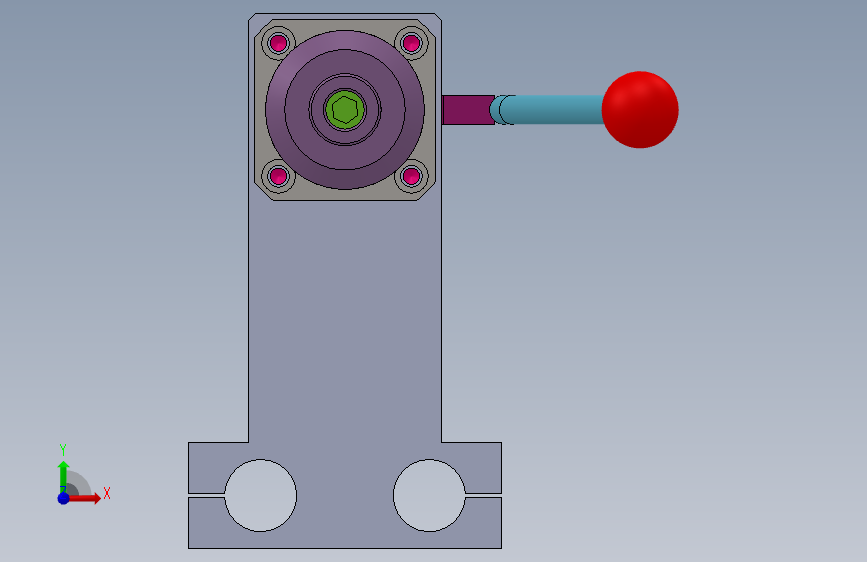

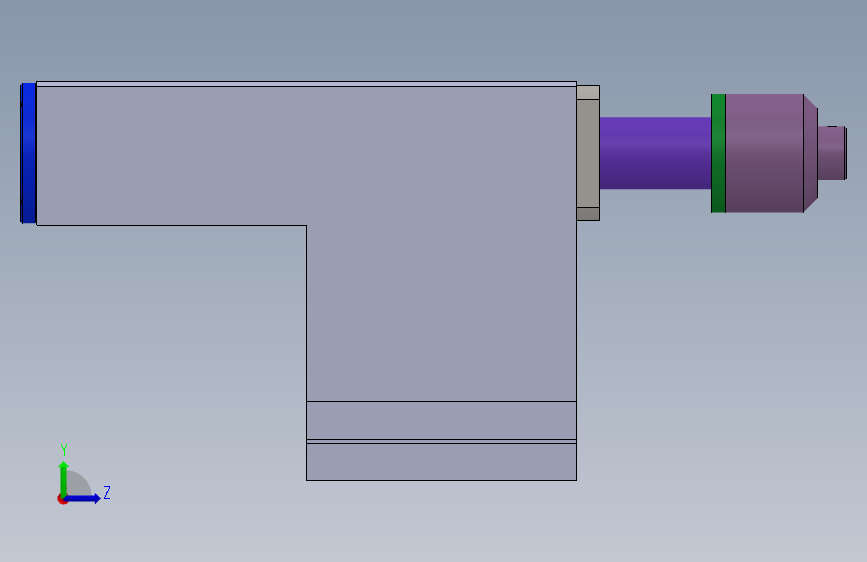

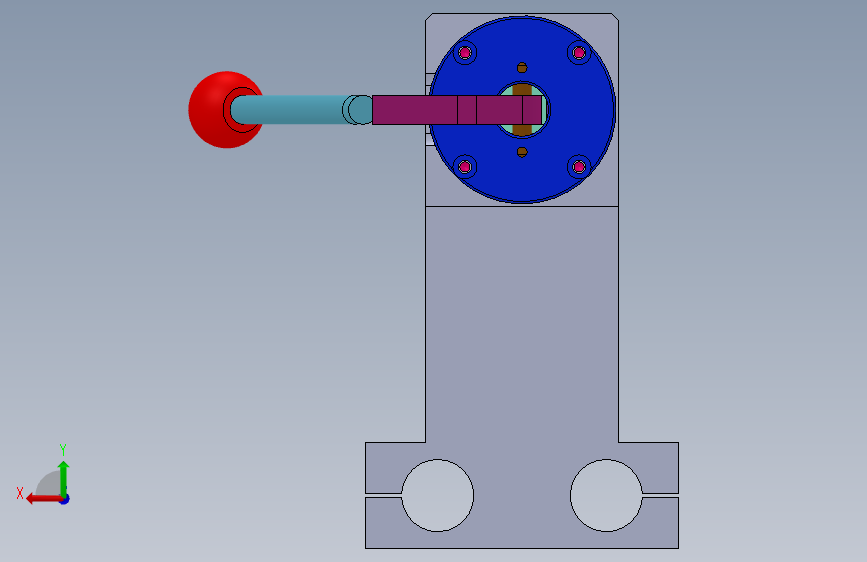

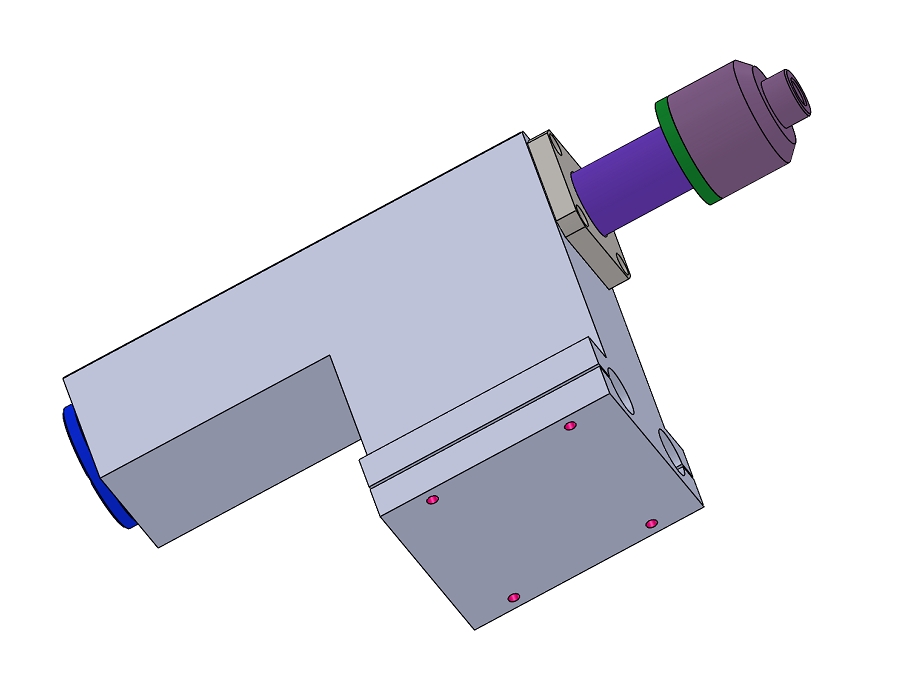

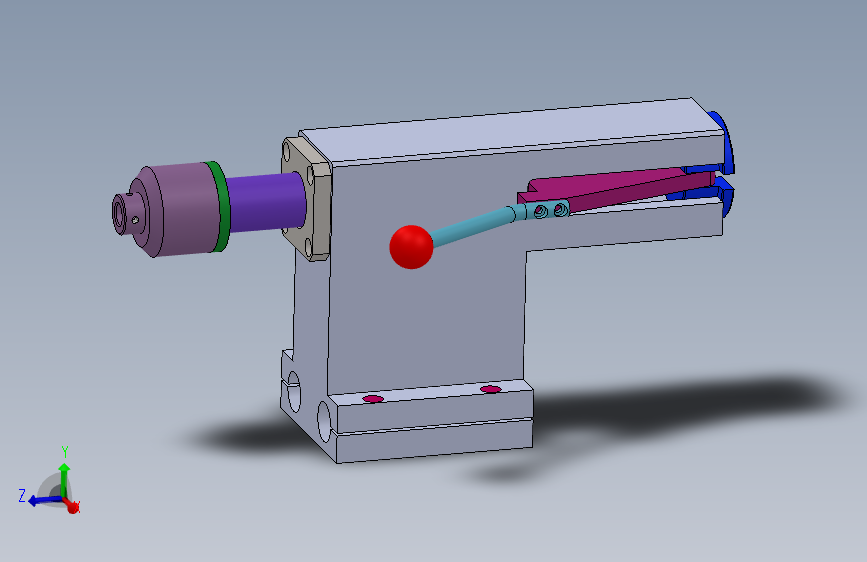

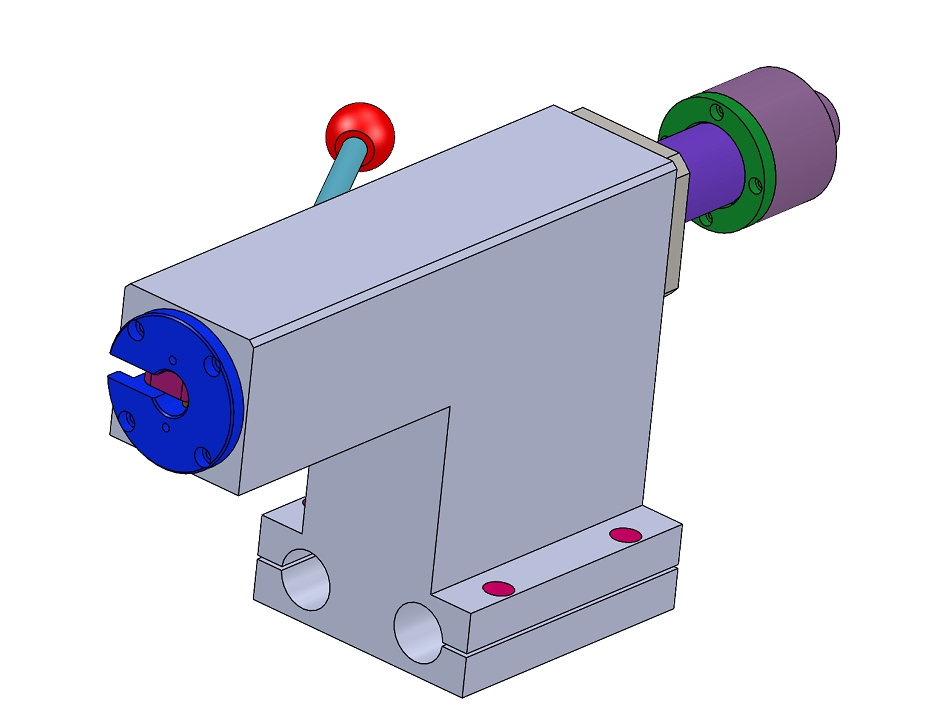

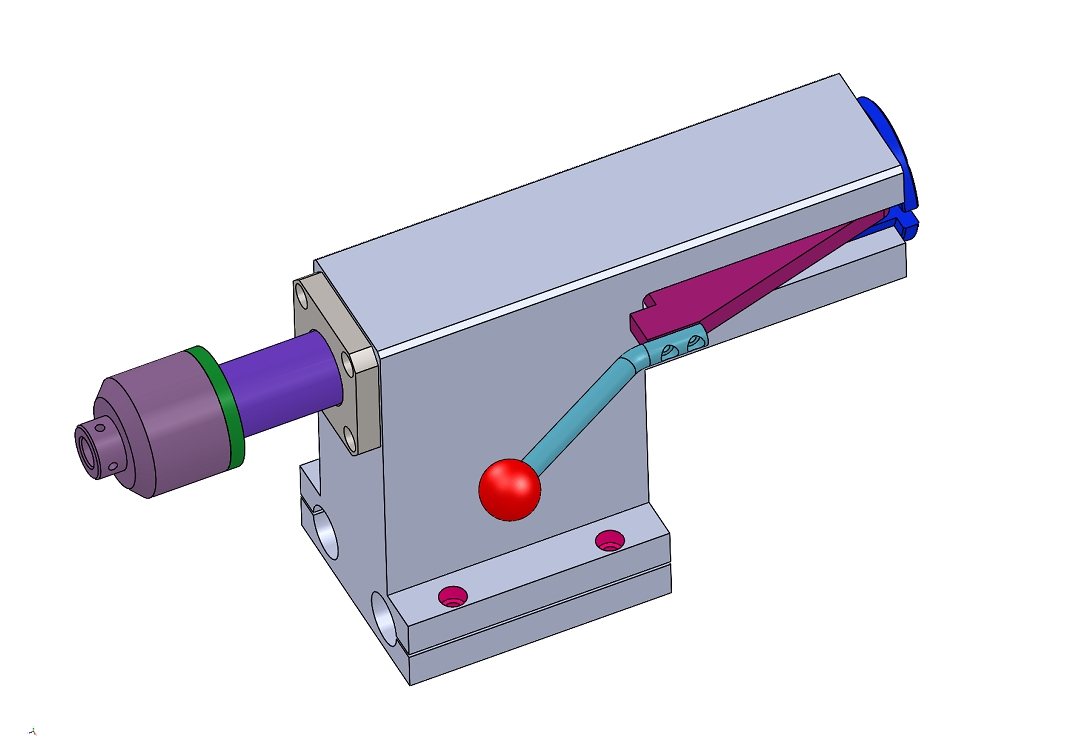

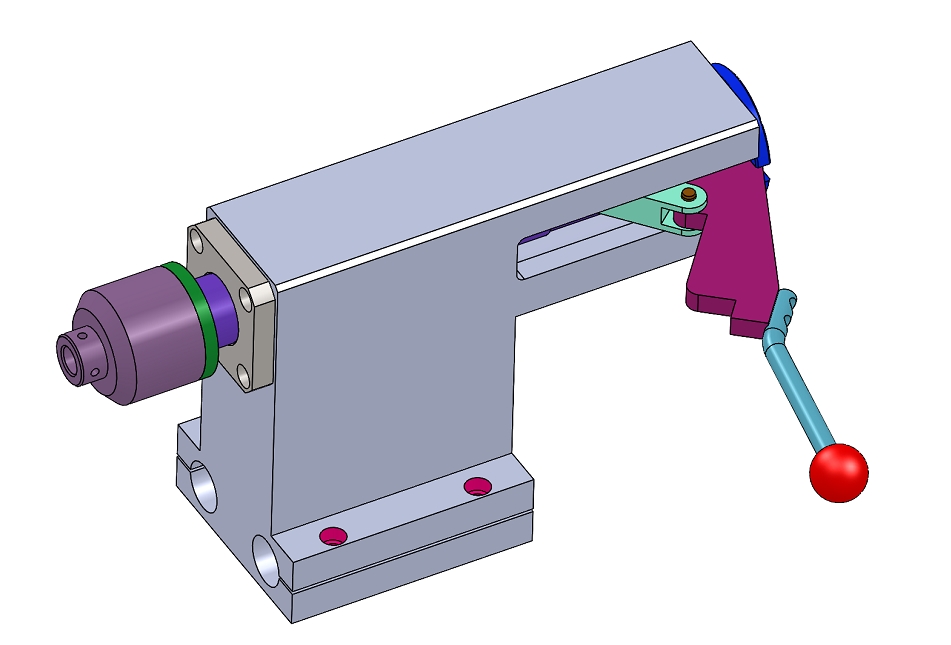

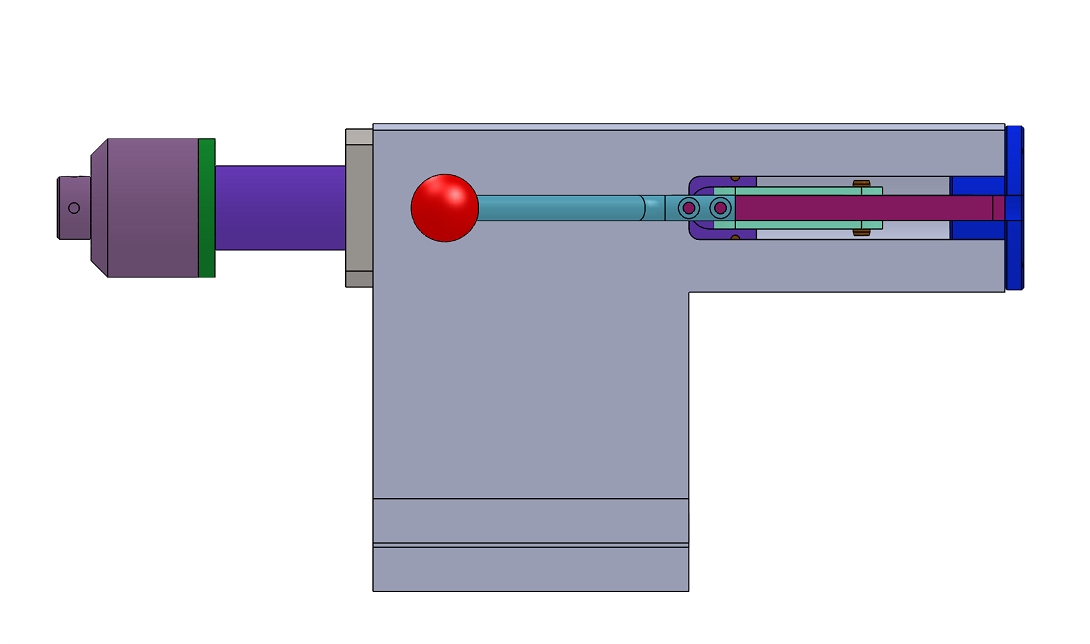

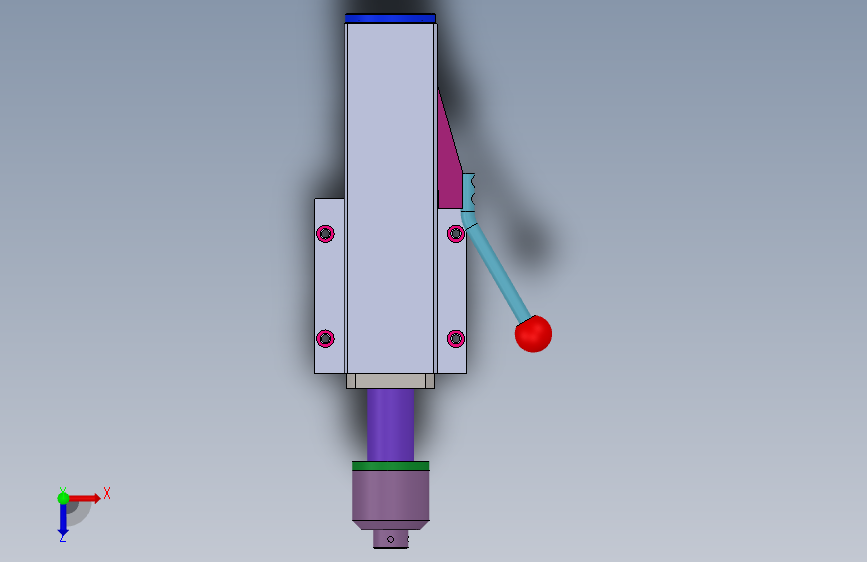

本模型是一种绕线机的被动尾顶机构。使用连杆机构实现尾顶的伸缩，结构简单，性能可靠。这个尾顶机构目前设计的行程约35mm。模型版本为Solidworks2020，含所有零件模型，零件模型特征可编辑。
