DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]
（ID:2396905）
改图/画图
截图
AI截图渲染
✨AI图片渲染
![DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR] 主视图](https://html.lazystones.com/lazy/2396928/image/5064f7f6-6efa-4d44-b1bb-3a8541c79826%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

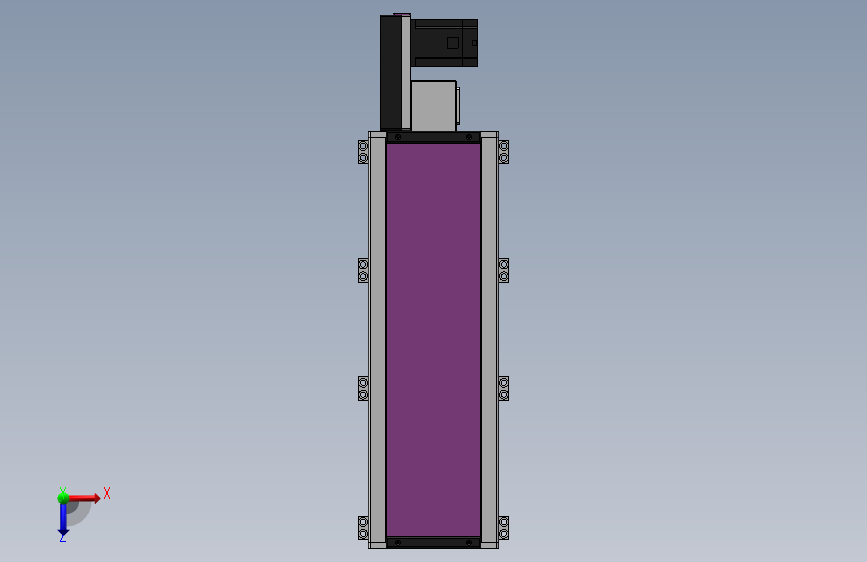

![DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR] 俯视图](https://html.lazystones.com/lazy/2396928/image/30bd18ff-8203-4988-9552-340039eec762%E5%8E%9F%E5%9B%BE%28%E4%B8%8A%291.png)

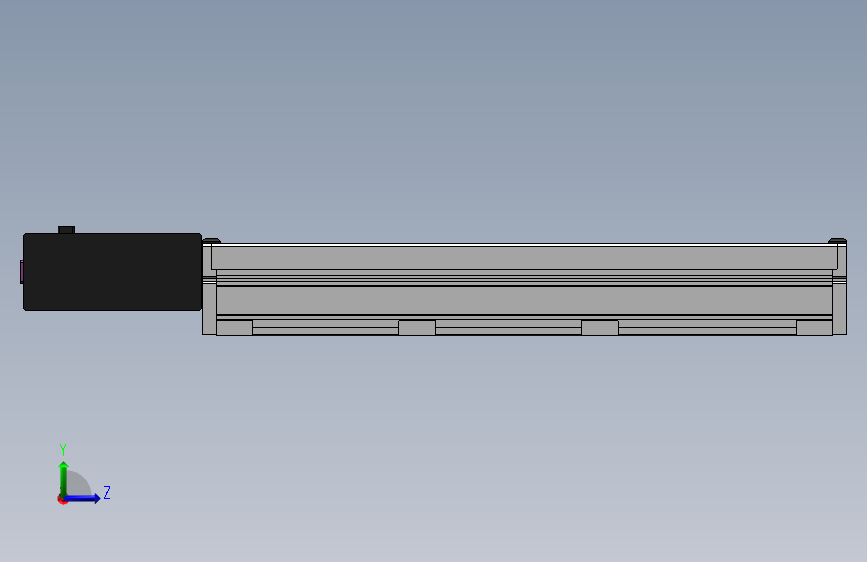

![DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR] 左侧视图](https://html.lazystones.com/lazy/2396928/image/4d771e33-057f-4714-bdd2-3a7efbd6a546%E5%8E%9F%E5%9B%BE%28%E5%B7%A6%292.png)

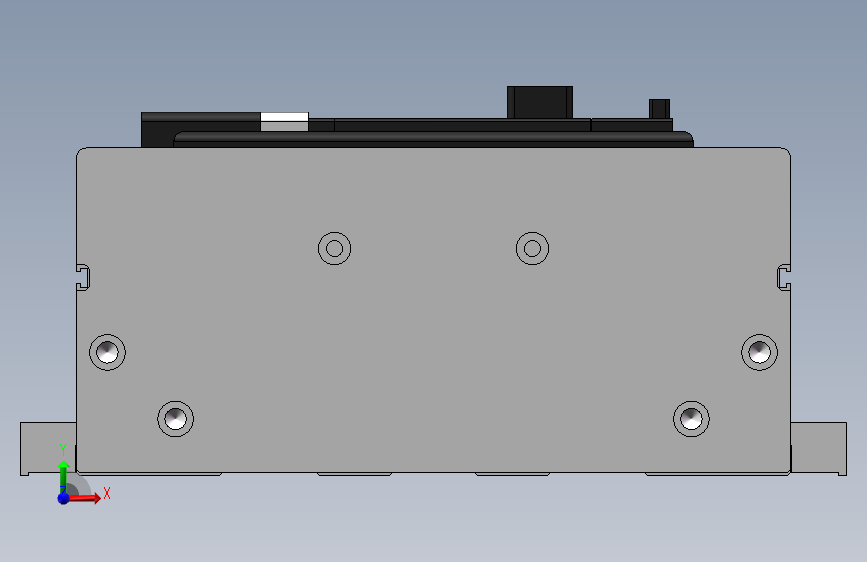

![DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR] 正面视图](https://html.lazystones.com/lazy/2396928/image/15c9136a-a098-4118-afae-7dd3ec2a16bf%E5%8E%9F%E5%9B%BE%28%E5%89%8D%293.png)

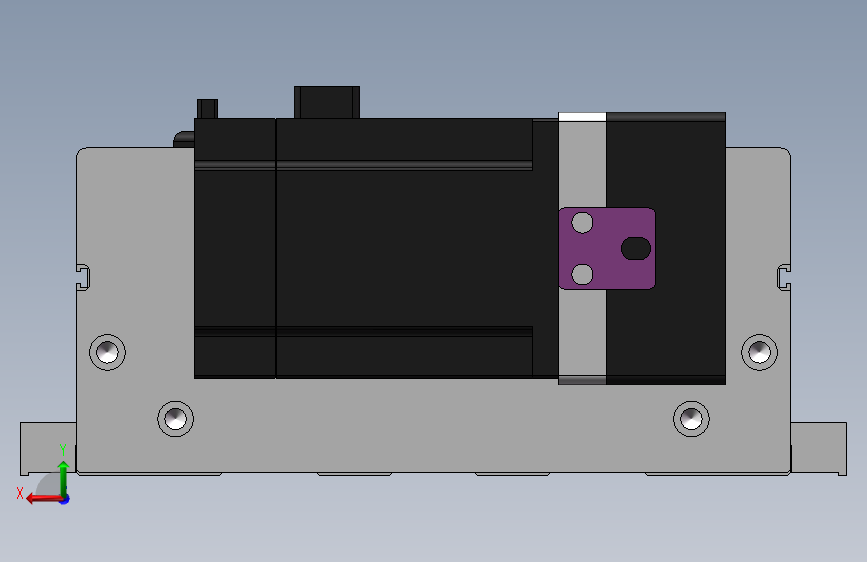

![DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR] 背面视图](https://html.lazystones.com/lazy/2396928/image/8ba3d339-926b-499d-b2cb-9c32ee6148b8%E5%8E%9F%E5%9B%BE%28%E5%90%8E%294.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 86步进电机-立三.SLDPRT | 227.95K |
| 2 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR].sldasm | 731.95K |
| 3 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件170电机转折部分BCM-M.sldprt | 187.29K |
| 4 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件220底座-S200-BCR-M.sldprt | 494.73K |
| 5 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件220滑动座组件-CR.sldasm | 150.31K |
| 6 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件672传感器组件8.5-30-46-M.sldasm | 332.00K |
| 7 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件台达ECMA-C20807S伺服电机-DT750.sldprt | 165.06K |
| 8 | DMB220-LBCR同步带模组直线模组（电机左后折）[DMS220-L45S300-DT750-C2D-LBCR]_复件模组安装件16.5X24.5X40-M.sldprt | 78.28K |
| 9 | 三菱HF-KE73JK伺服电机-MT750.SLDPRT | 246.30K |
| 10 | 三菱HF-KE73JK伺服电机-MT750B.SLDPRT | 240.63K |
| 11 | 台达ECMA-C20807S伺服电机-DT750B.SLDPRT | 233.21K |
| 12 | 复件170电机转折部分BCM-M.sldprt | 186.70K |
| 13 | 复件220全封闭结构BCR-SCR-钣金装配体.sldasm | 113.34K |
| 14 | 复件220底座-S200-BCR-M.sldprt | 527.03K |
| 15 | 复件220滑动座组件-CR.sldasm | 150.24K |
| 16 | 复件220滚珠螺母安装板SCR.sldprt | 393.96K |
| 17 | 复件220防护罩滚轮固定块SCR.sldprt | 126.53K |
| 18 | 复件62感应器组件-M.sldprt | 316.05K |
| 19 | 复件672传感器组件8.5-30-46-M.sldasm | 332.54K |
| 20 | 复件台达ECMA-C20807S伺服电机-DT750.sldprt | 166.00K |
| 21 | 复件感应片8.5x30x46-M.sldprt | 62.40K |
| 22 | 复件模组安装件16.5X24.5X40-M.sldprt | 78.55K |
| 23 | 复件防护罩218x290-钣金.sldprt | 231.04K |
| 24 | 松下MSME082G1伺服电机-PS750.SLDPRT | 223.87K |
| 25 | 松下MSME082G1伺服电机-PS750B.SLDPRT | 233.30K |
此图纸下载需要5金币
立即下载
发布者
模型信息
图纸ID：2396905
图纸格式：sldprt,sldasm
文件大小：6M
所需金币：5
上传时间：2025-07-16 08:00:53
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
