双曲柄往复式给煤机结构设计及控制系统设计20000说明书+二维图
（ID:2397161）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 减速器.png | 81.31K |
| 2 | 双曲柄往复式给煤机设计（终稿）.doc | 3.48M |

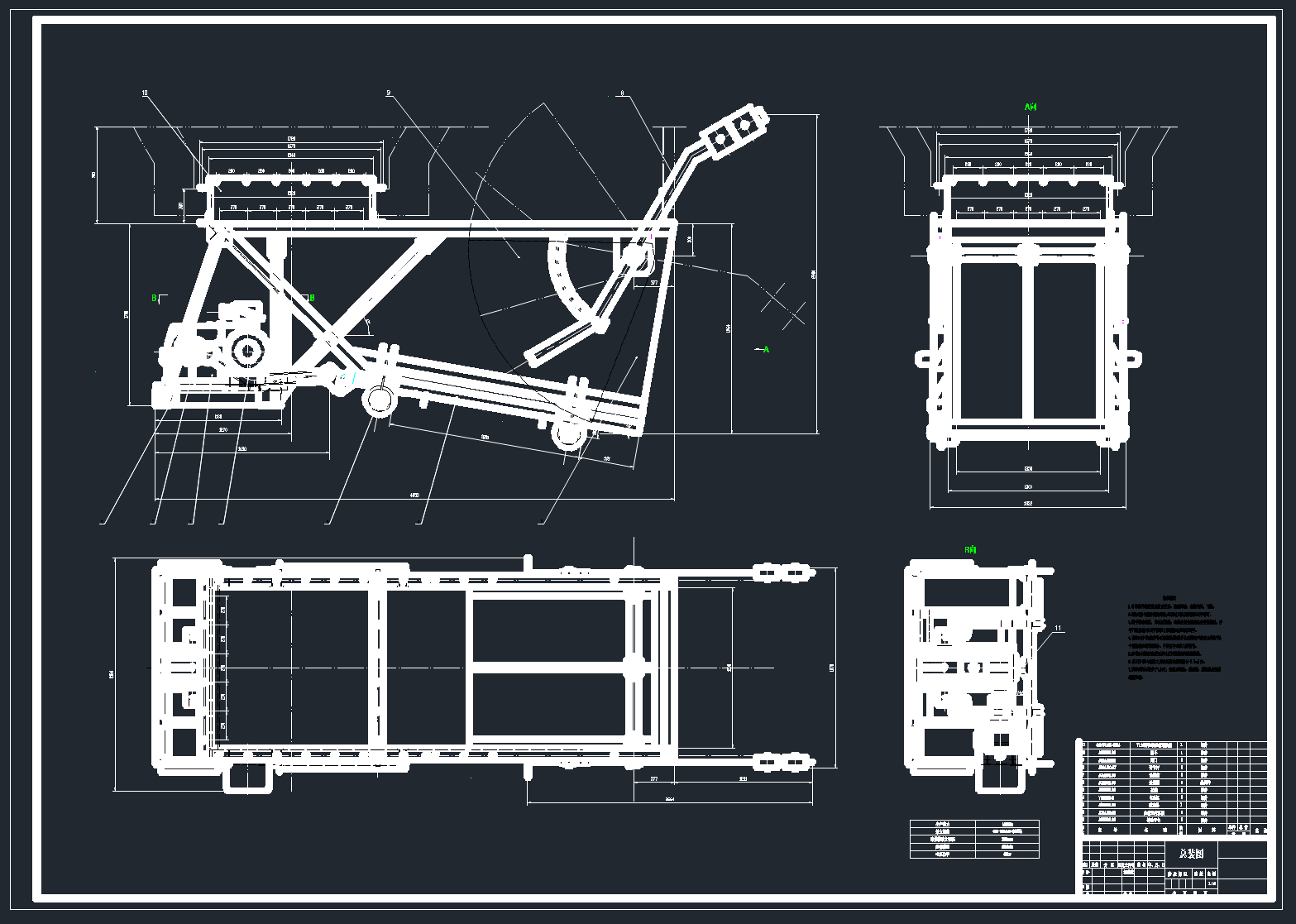

| 3 | 总装图.png | 84.33K |

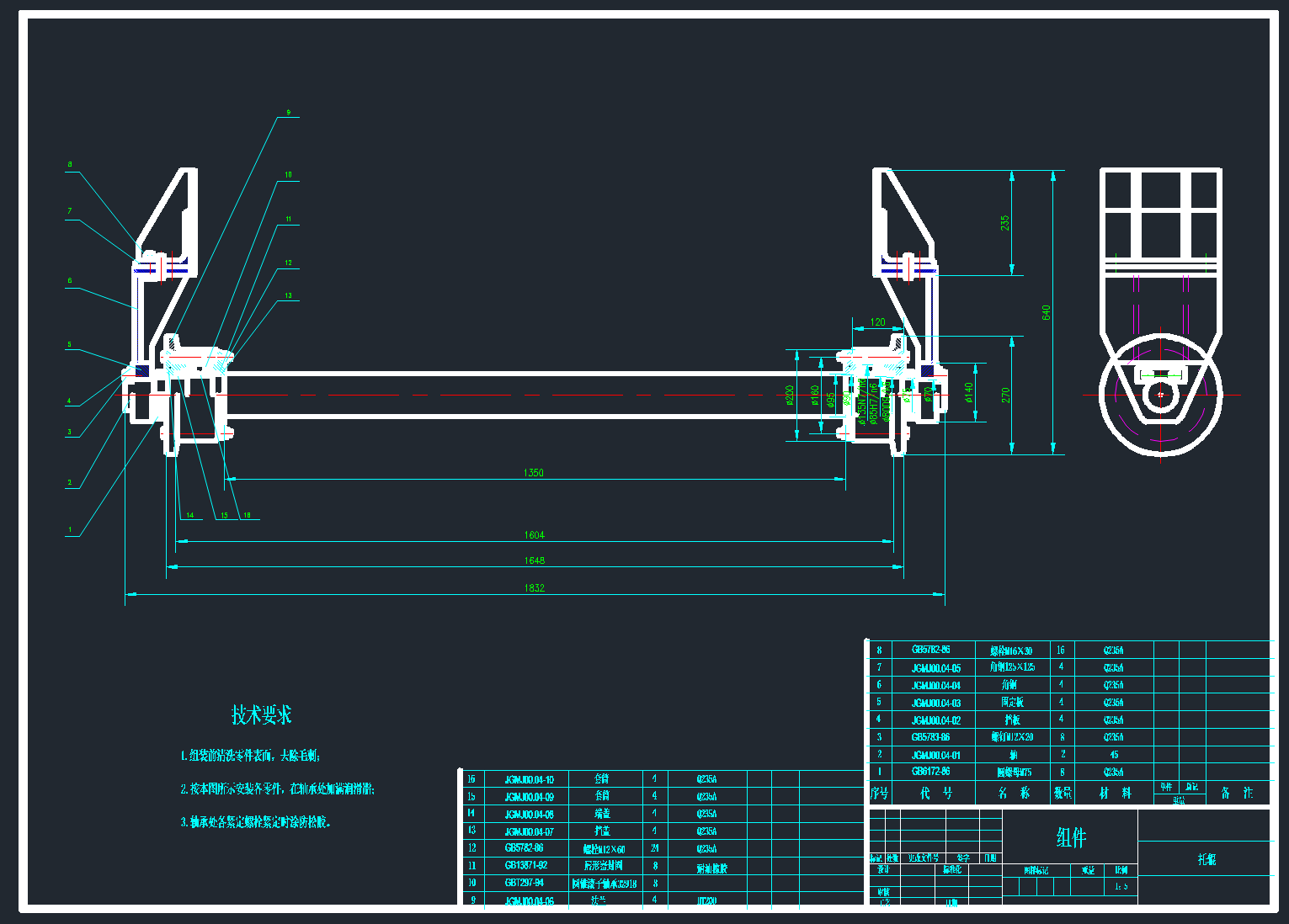

| 4 | 托琨.png | 68.42K |
| 5 | 接线图.png | 47.34K |
| 6 | 电气原理主线路.png | 21.14K |
| 7 | 给煤槽.png | 47.78K |
| 8 | 齿轮.png | 76.99K |
| 9 | IO地址接线图.dwg | 41.42K |
| 10 | 减速器.dwg | 266.73K |
| 11 | 底托板.dwg | 96.95K |
| 12 | 总装图.dwg | 218.22K |
| 13 | 托琨.dwg | 111.24K |
| 14 | 电气原理主电路.dwg | 75.00K |
| 15 | 齿轮.dwg | 71.15K |
此图纸下载需要300金币
立即下载
发布者
模型信息
图纸ID：2397161
图纸格式：dwg
文件大小：2.84M
所需金币：300
上传时间：2025-07-16 15:34:13
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2018
标签
双曲柄往复式
给煤机
结构设计
控制系统
图纸简介
本文围绕双曲柄往复式给煤机展开研究。当前工业生产对给料设备性能要求提高，传统给煤机存在给料不均、调节困难等问题。双曲柄往复式给煤机的研究对提高生产效率、降低成本、提升自动化水平及推动行业技术进步意义重大。目前给煤机类型多样，双曲柄往复式给煤机虽有优势但技术发展相对滞后，存在待完善之处，未来将朝着智能化自动化、高效节能、模块化标准化和绿色环保方向发展。总体方案设计中，经对多种结构和控制方案对比，选择双曲柄往复式结构和 PLC 控制方式。重要部件结构设计包含确定技术参数、总体外型设计、计算曲柄连杆尺寸和底板速度、分析受力、设计减速器（电动机选型、传动比分配、齿轮和轴设计）等。其他零件设计涵盖托辊轴
