电机铁芯叠片的冲裁模设计
(ID:2397980)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 图纸汇总.bak | 271.15K |
| 2 | 电机铁芯叠片的冲裁模-全套图纸汇总.dwg | 242.41K |
| 3 | 电机铁芯叠片的冲裁模设计-说明书.docx | 300.88K |
| 4 | 10卸料螺钉.SLDPRT | 178.00K |
| 5 | 11固定板.SLDPRT | 273.50K |
| 6 | 12垫板.SLDPRT | 149.50K |
| 7 | 13上模座.SLDPRT | 222.00K |
| 8 | 14导柱.SLDPRT | 210.00K |
| 9 | 16模柄.SLDPRT | 205.00K |
| 10 | 1下模座.SLDPRT | 292.50K |
| 11 | 2导柱.SLDPRT | 162.50K |
| 12 | 4凹模.SLDPRT | 244.00K |
| 13 | 6挡料销.SLDPRT | 152.50K |
| 14 | 7导料板.SLDPRT | 184.50K |
| 15 | 8卸料板.SLDPRT | 231.50K |
| 16 | 9橡胶.SLDPRT | 213.50K |
| 17 | ~$1 下模座.SLDPRT | 14B |
| 18 | ~$10 卸料螺钉.SLDPRT | 14B |
| 19 | ~$11 固定板.SLDPRT | 14B |
| 20 | ~$12 垫板.SLDPRT | 14B |
| 21 | ~$13 上模座.SLDPRT | 14B |
| 22 | ~$14 导柱.SLDPRT | 14B |
| 23 | ~$16 模柄.SLDPRT | 14B |
| 24 | ~$2 导柱.SLDPRT | 14B |
| 25 | ~$4 凹模.SLDPRT | 14B |
| 26 | ~$6 挡料销.SLDPRT | 14B |
| 27 | ~$7 导料板.SLDPRT | 14B |
| 28 | ~$8 卸料板.SLDPRT | 14B |
| 29 | ~$9 橡胶.SLDPRT | 14B |
| 30 | ~$凸模.SLDPRT | 14B |
| 31 | ~$初始挡料销.SLDPRT | 14B |
| 32 | ~$装配体.SLDASM | 14B |
| 33 | 内六角圆柱头螺钉 GB_T70.1-2000_M8X60.sldprt | 138.00K |
| 34 | 内六角圆柱头螺钉GB_T70.1-2000_M8X60.sldprt | 14B |
| 35 | 内六角沉头螺钉 GB_T70.3-2000_M8X16.sldprt | 130.50K |
| 36 | 内六角沉头螺钉GB_T70.3-2000_M8X16.sldprt | 14B |
| 37 | 凸模.SLDPRT | 219.50K |
| 38 | 初始挡料销.SLDPRT | 131.00K |
| 39 | 圆柱螺旋压缩弹簧(两端圈并紧型) GB_T 2089-2009_0.8X6X15X8.5.sldprt | 931.50K |
| 40 | 圆柱螺旋压缩弹簧两端圈并紧型GB_T2089-2009_0.8X6X15X8.5.sldprt | 14B |
| 41 | 圆柱销_不淬硬钢和奥氏体不锈钢 GB_T119.1-2000_6X12.sldprt | 108.50K |
| 42 | 圆柱销_不淬硬钢和奥氏体不锈钢 GB_T119.1-2000_8X60.sldprt | 108.00K |
| 43 | 圆柱销_不淬硬钢和奥氏体不锈钢GB_T119.1-2000_6X12.sldprt | 14B |
| 44 | 圆柱销_不淬硬钢和奥氏体不锈钢GB_T119.1-2000_8X60.sldprt | 14B |
| 45 | 爆炸.SLDASM | 1.28M |
| 46 | 装配体.SLDASM | 1.26M |
| 47 | zhuangpei.STEP | 1.92M |
此图纸下载需要180金币
立即下载
模型信息
图纸ID:2397980
图纸格式:dwg,sldprt,sldasm,step
文件大小:5.63M
所需金币:180
上传时间:2025-07-17 08:26:07
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2010
标签
冲压模具
冲压
级进模
落料冲孔
冲裁模
图纸简介

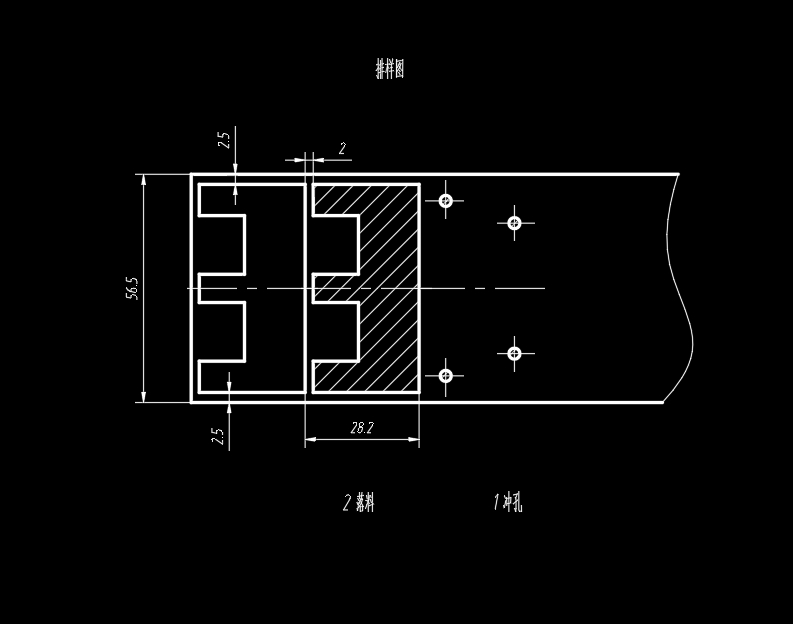

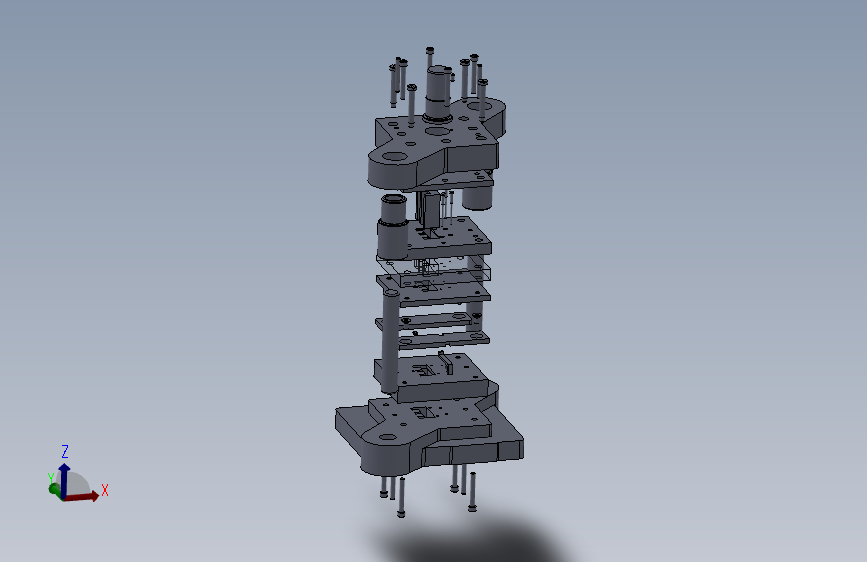

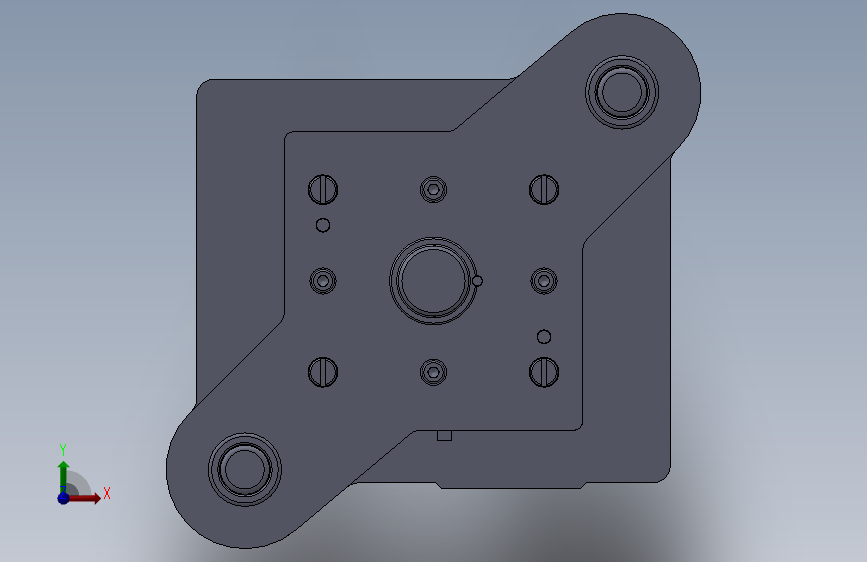

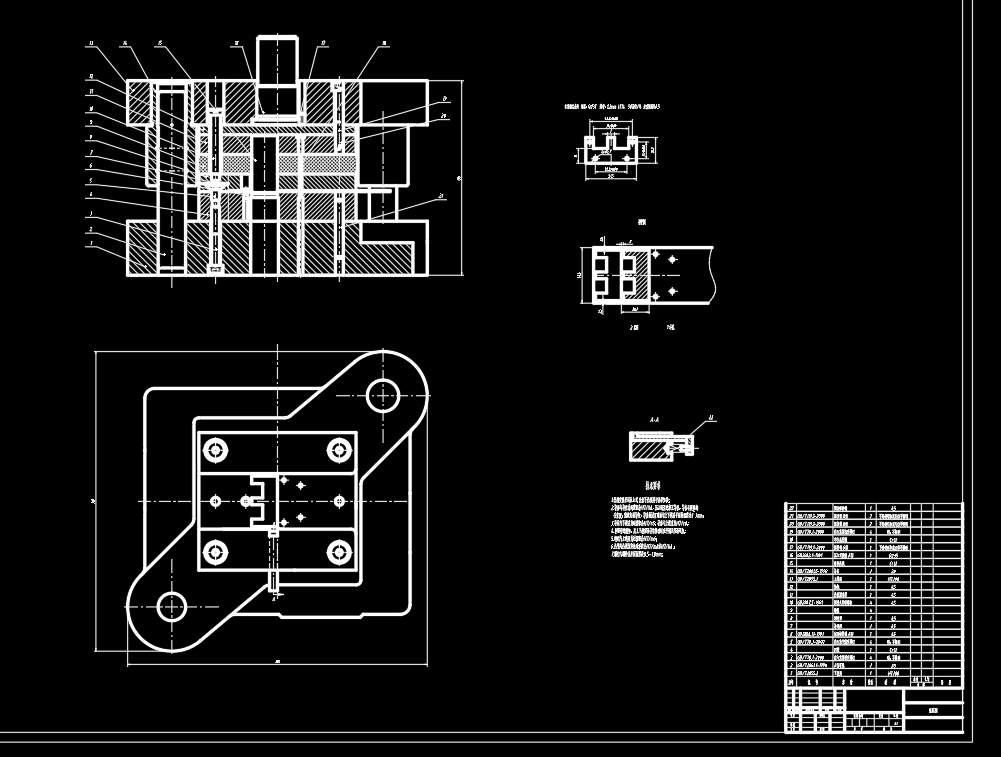

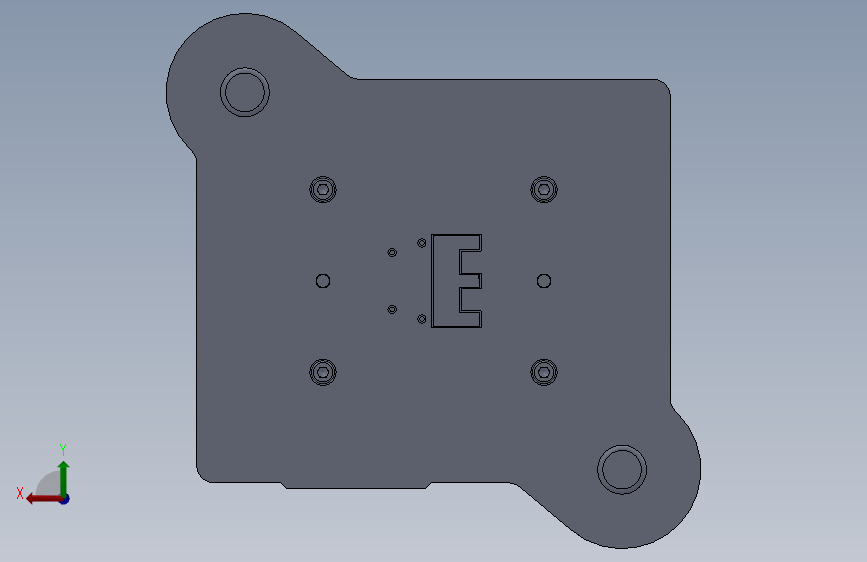

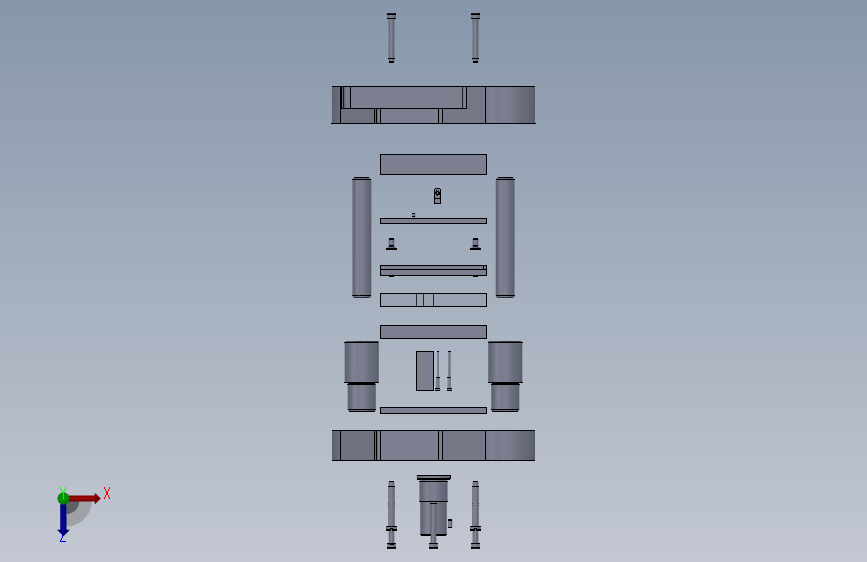

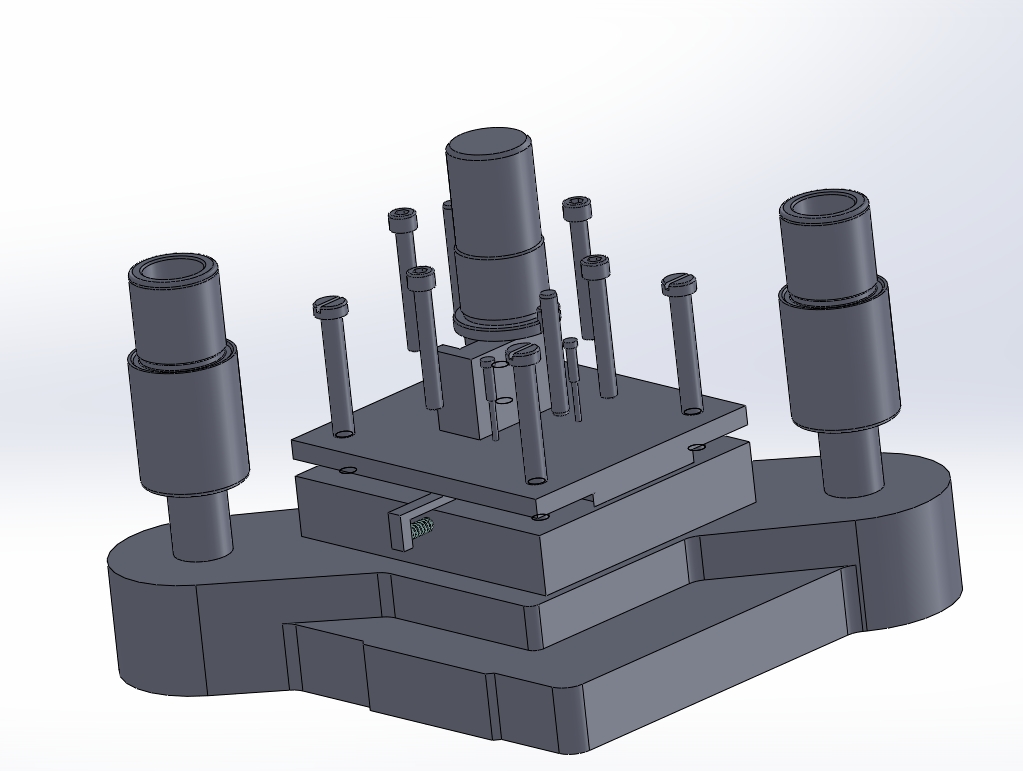

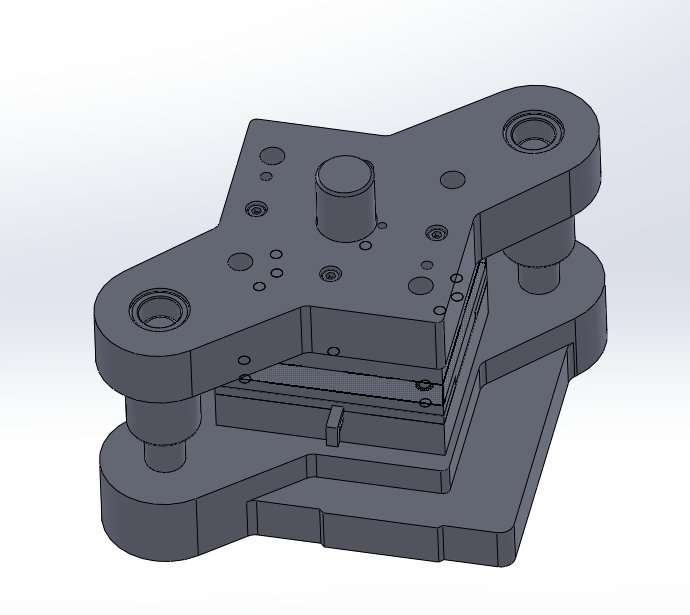

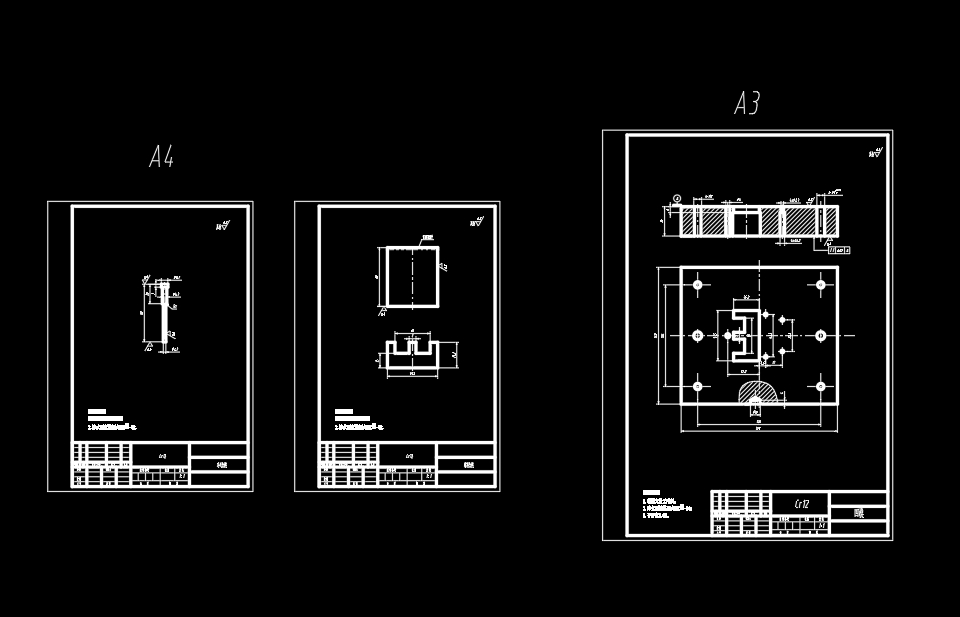

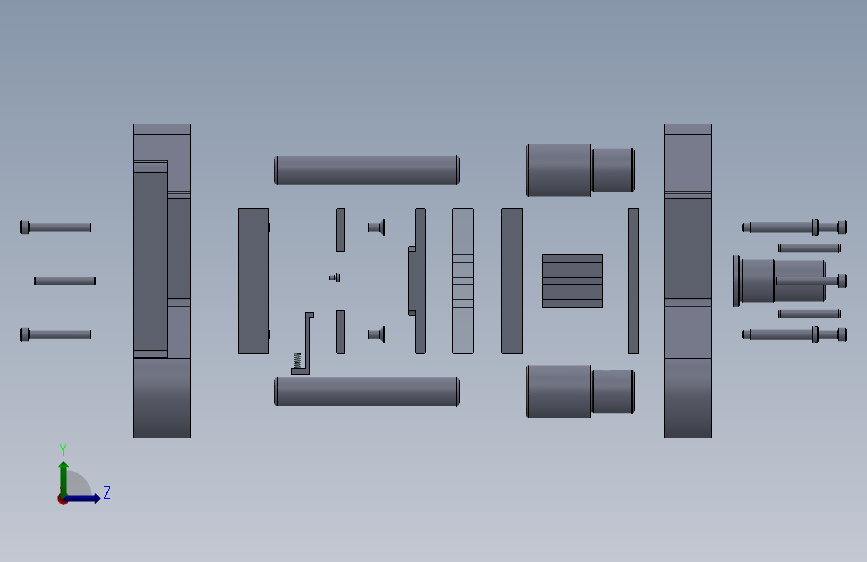

本次设计了一套电机铁芯叠片冲压模具设计。主要是为冷冲压设计的一套模具,而冷冲压是一种比较先进的金属加工技术。主要是利用金属的塑性变型能力来得到所需的工件,并且在这个基础上得到所需工件的形状和尺寸。冷冲压级进模是一种能够比较高效、快捷并且能够批量生产的金属加工技术,尤其适合大批量生产。设计包括了三维模型 二维装配图 工作凹凸模零件图 文字说明讲解 欢迎大家下载学习
