垫圈冲孔落料冲压级进模设计
(ID:2398280)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

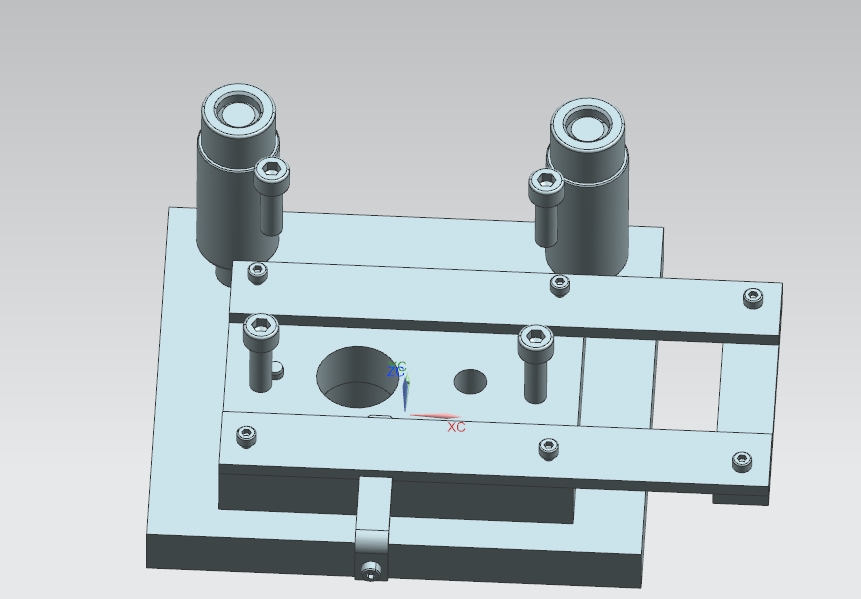

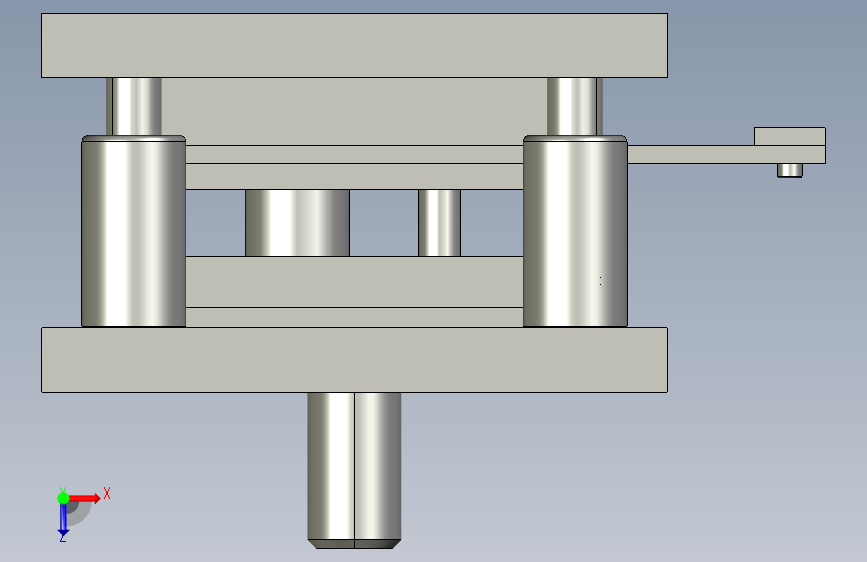

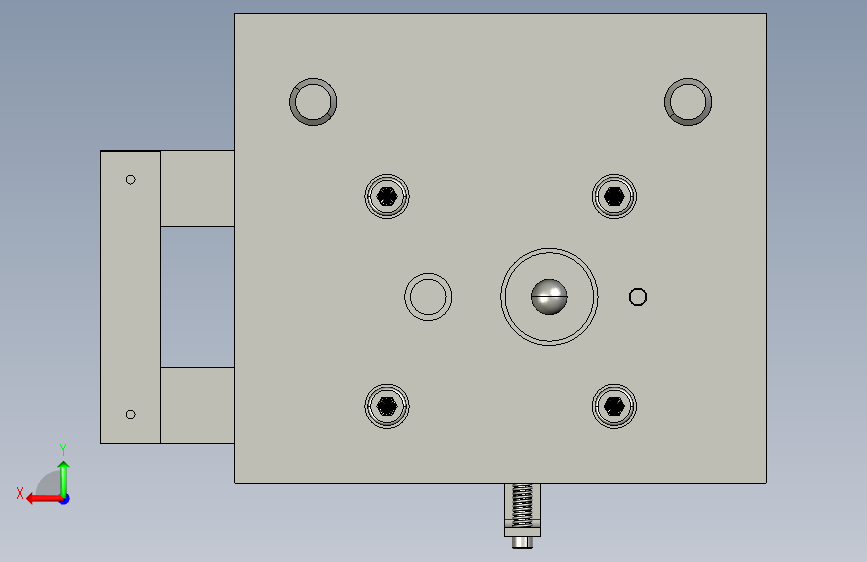

| 1 | 冲压总图-新.prt | 2.44M |
| 2 | 冲压总图-新.STEP | 1.69M |
| 3 | 凸模.dwg | 105.41K |

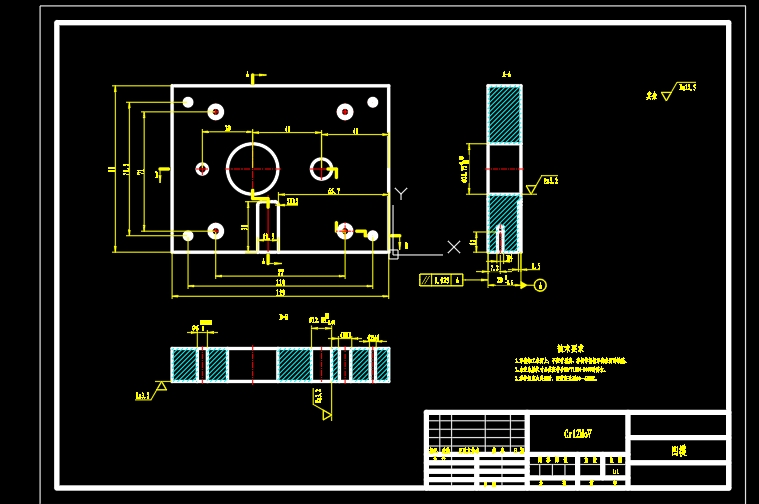

| 4 | 凹模.dwg | 165.16K |

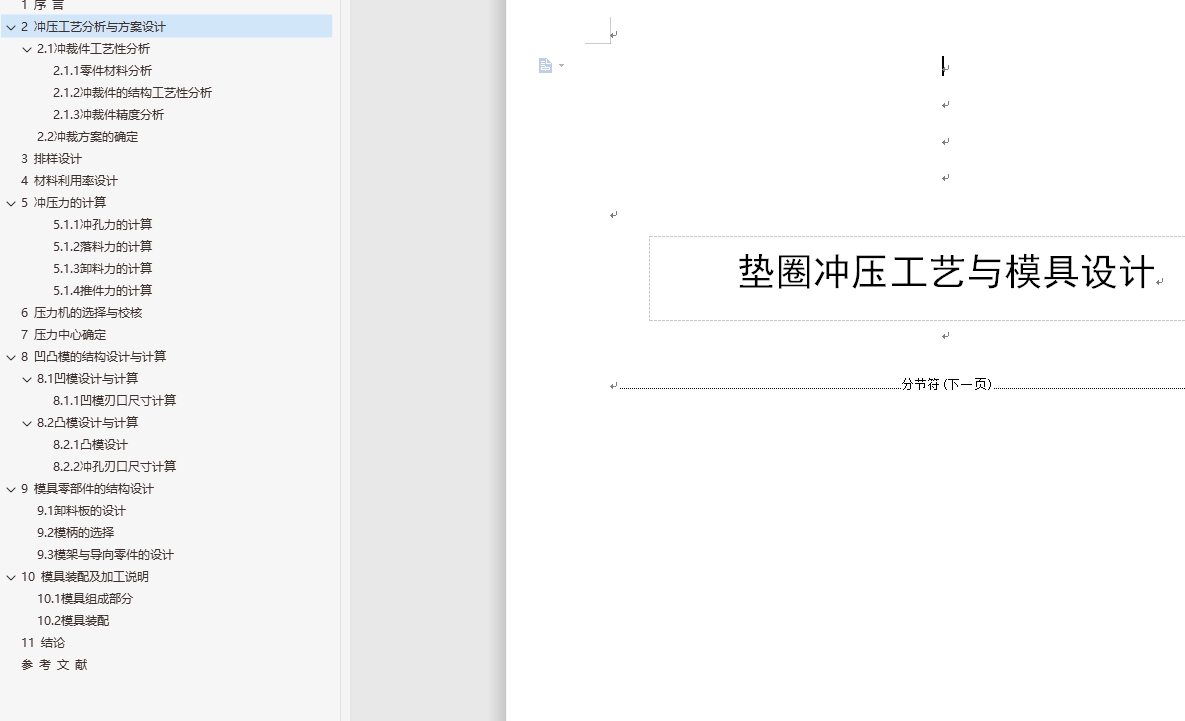

| 5 | 垫圈冲压模具设计说明书.docx | 512.35K |
| 6 | 垫圈冲裁模具总装图.dwg | 265.88K |
此图纸下载需要180金币
立即下载
模型信息
图纸ID:2398280
图纸格式:prt,step,dwg
文件大小:2.91M
所需金币:180
上传时间:2025-07-17 15:01:12
是否可编辑:不可修改,不包括参数
软件版本:STEP
标签
冲压模具
级进模
冲孔模
落料冲孔
图纸简介

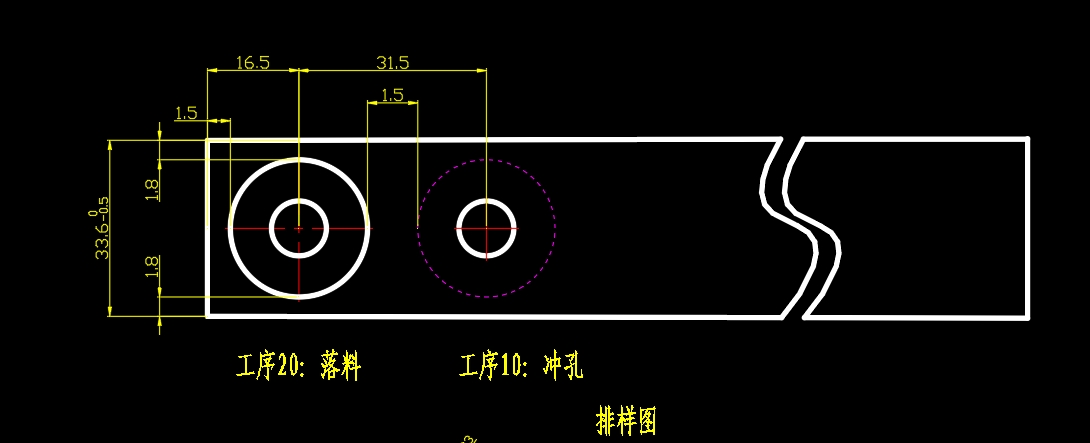

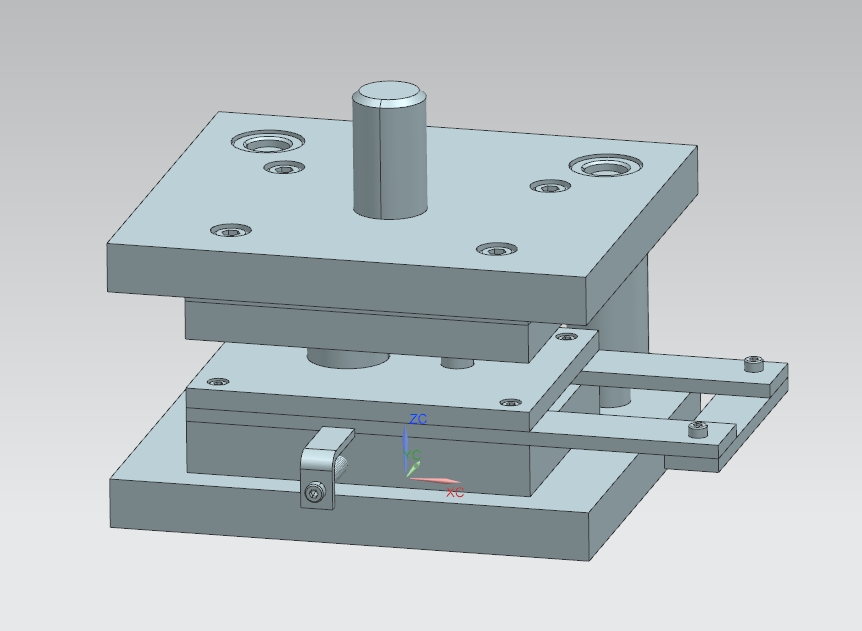

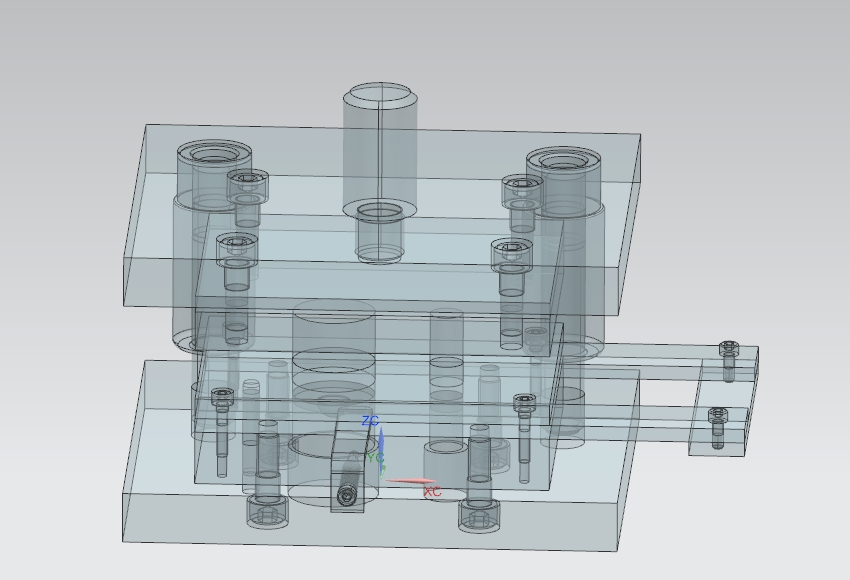

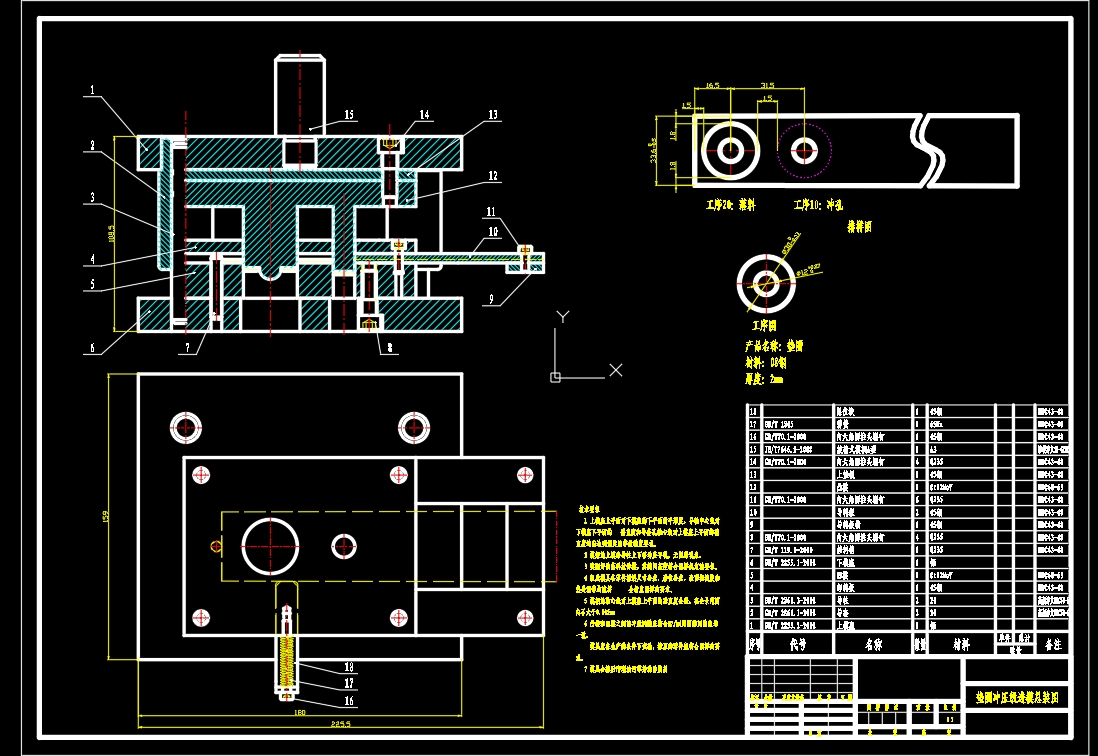

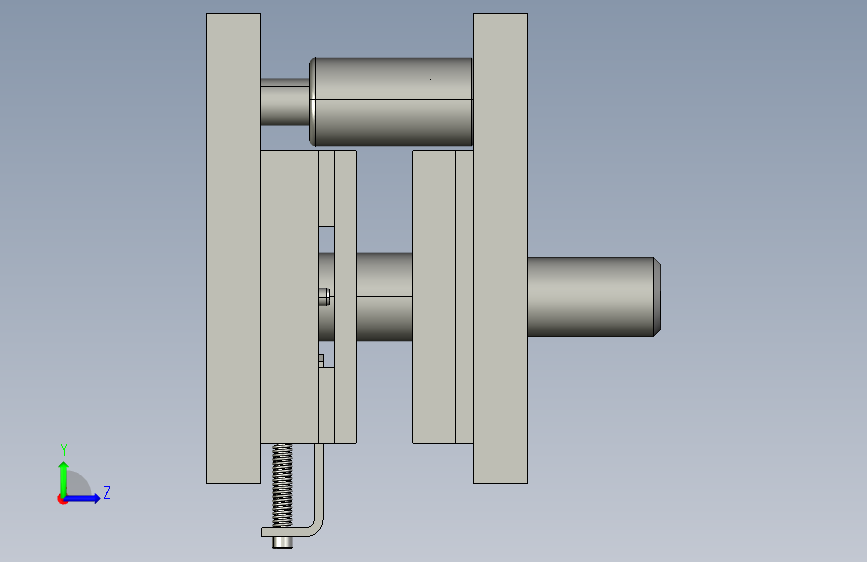

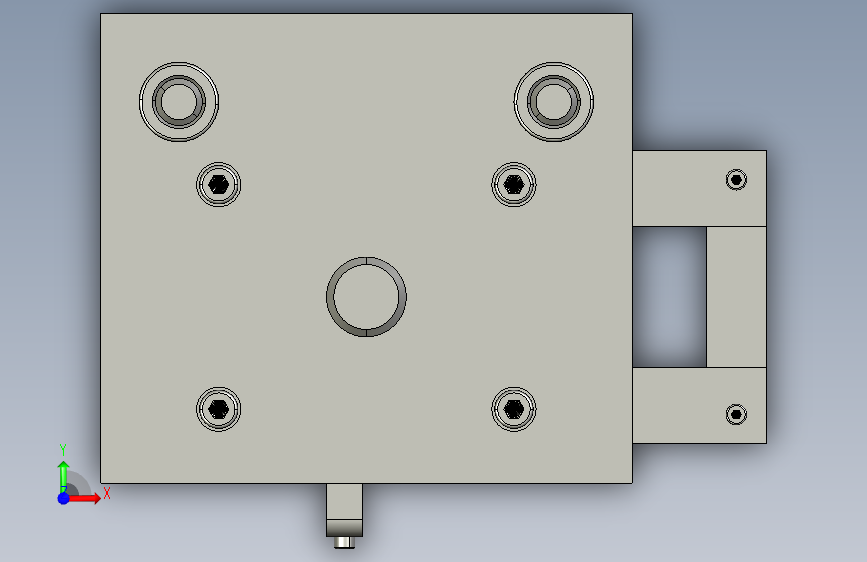

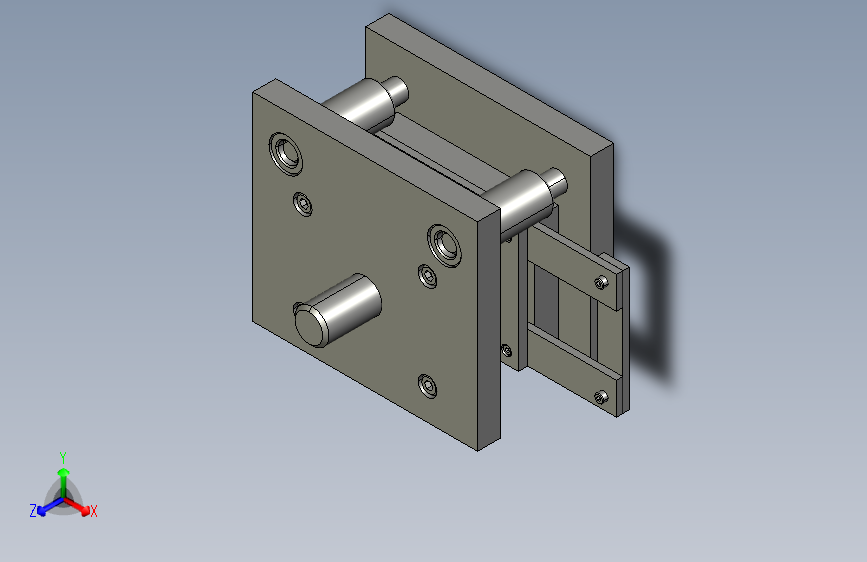

本次设计的垫圈结构及材质(08钢),设计多工位连续式模具进行冲切制引孔、打孔及落料的一体化生产。通过排版设计及冲切间隔的优化设计,本垫圈料利用率56.09%。同时选择J23-25型压力机,并对压力机压力中心进行验证,保证模具关闭高度与压力机参数一致,兼顾产量提升和压力机的适应性。 有三维模型 二维装配图及其零件图
