钢格栅板 G303/30/150，跨距750，多种宽度（ID:2420872）

机械设备 / 钢结构支架 / 钢格栅板 G303/30/150，跨距750，多种宽度

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17533319601724.zip	3.25M
2	钢格栅板G303-30-150_750×303.SLDPRT	235.54K
3	钢格栅板G303-30-150_750×333.SLDPRT	248.52K
4	钢格栅板G303-30-150_750×363.SLDPRT	266.05K
5	钢格栅板G303-30-150_750×393.SLDPRT	281.61K
6	钢格栅板G303-30-150_750×423.SLDPRT	296.61K
7	钢格栅板G303-30-150_750×453.SLDPRT	312.19K
8	钢格栅板G303-30-150_750×483.SLDPRT	330.26K
9	钢格栅板G303-30-150_750×513.SLDPRT	340.72K
10	钢格栅板G303-30-150_750×543.SLDPRT	359.15K
11	钢格栅板G303-30-150_750×573.SLDPRT	371.23K
12	钢格栅板G303-30-150_750×603.SLDPRT	392.16K

此图纸下载需要85金币

立即下载

发布者

毛头

创作: 1

粉丝: 0

加入时间：2025-06-15

私信

关注

模型信息

图纸格式：sldprt

文件大小：3.33M

所需金币：85

上传时间：2025-07-24 12:39:22

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

钢格栅板

钢格板

格栅板

钢格栅

网格板

图纸简介

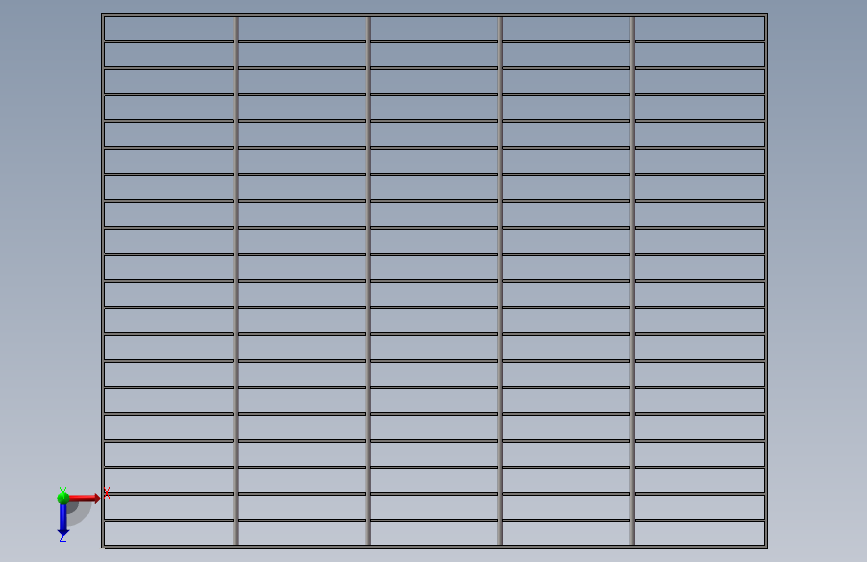

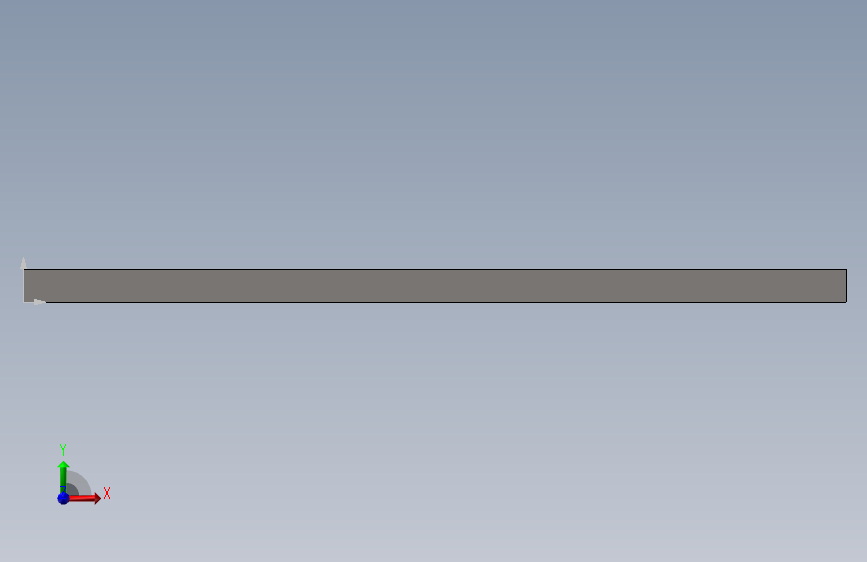

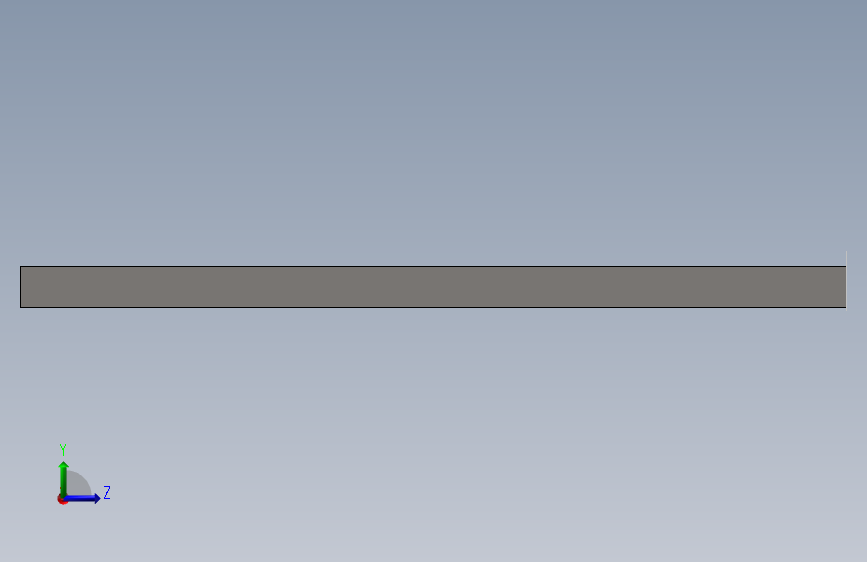

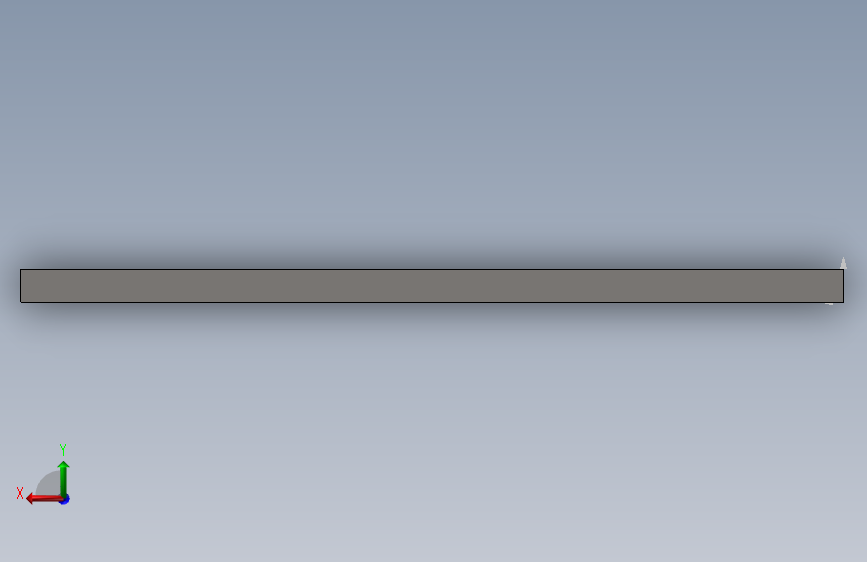

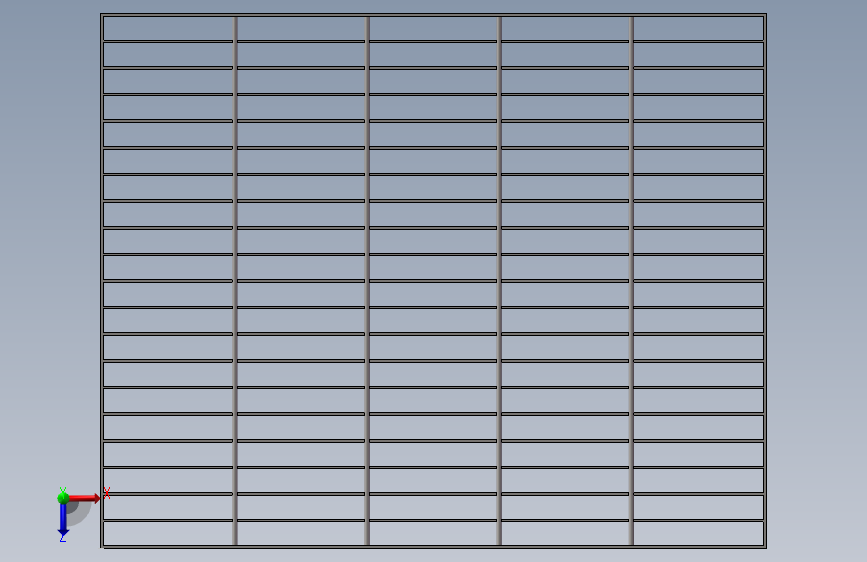

格栅板跨距：750mm，宽度有303mm(11条扁钢)、333、363、393、423、453、483、513、543、573、603mm(21条扁钢)；承载扁钢宽度：30mm，厚度：3mm，长度：750mm；承载扁钢中心间距：30mm，净空间距27mm，横杆中心间距：150mm；跨中集中荷载设计值：17kN/m；满跨均布荷载设计值：46kN/m²；在4kN/m²的满跨均布荷载作用下的挠度：0.5mm. 格栅板常用于工作平台、地板、走道、楼梯踏板和沟盖板等。
