果园升降搬运作业车液压系统（CAD+说明书）（ID:2437503）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
0.png)

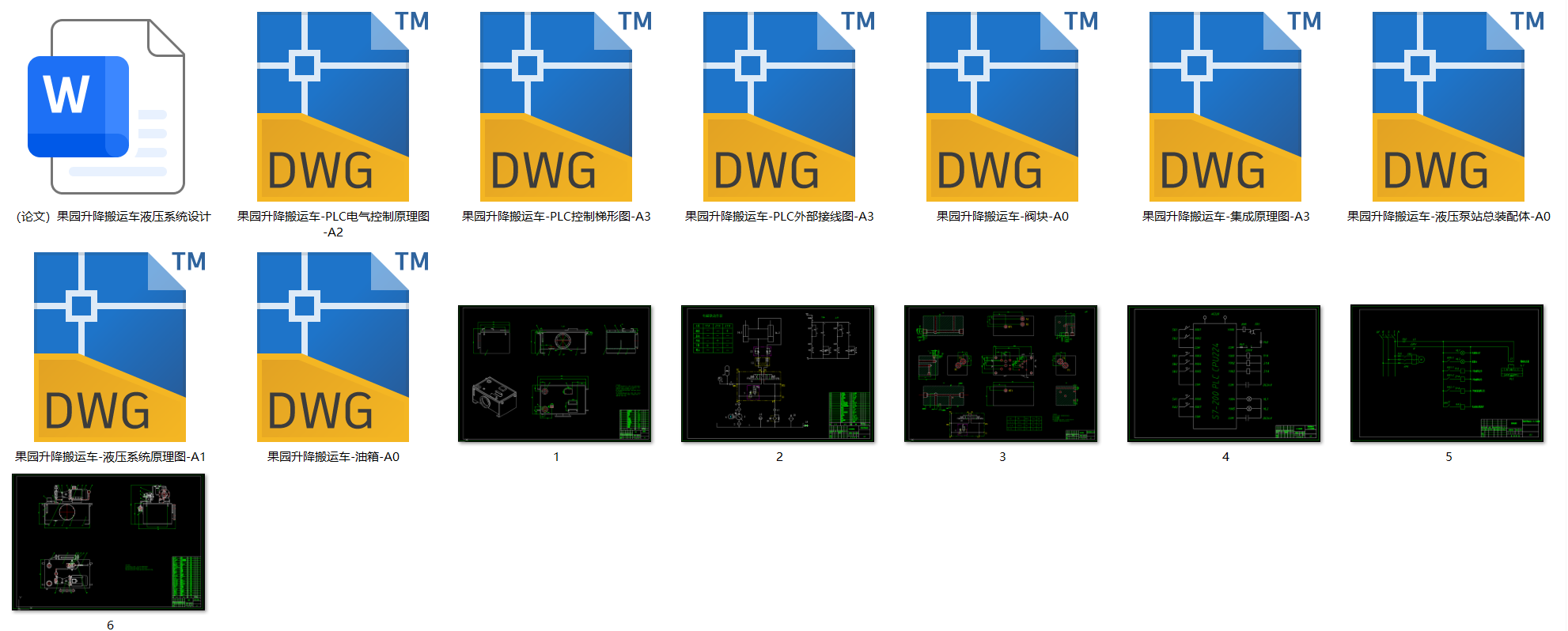

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17535046288169.zip | 4.92M |
| 2 | 1.png | 130.85K |
| 3 | 2.png | 89.30K |
| 4 | 3.png | 170.68K |
| 5 | 4.png | 46.89K |
| 6 | 5.png | 52.70K |
| 7 | 6.png | 156.13K |
| 8 | 7.png | 200.12K |

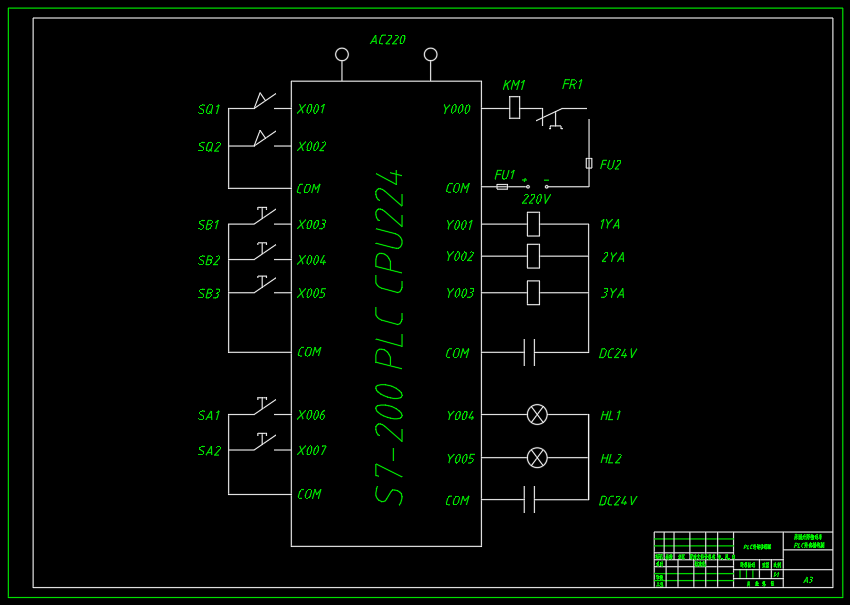

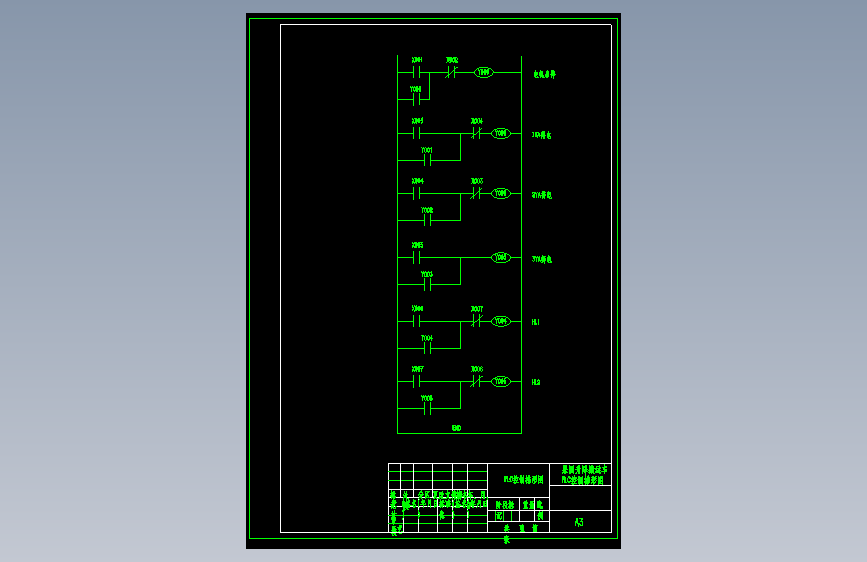

| 9 | 果园升降搬运车-PLC外部接线图-A3.dwg | 125.14K |
| 10 | 果园升降搬运车-PLC控制梯形图-A3.dwg | 126.42K |

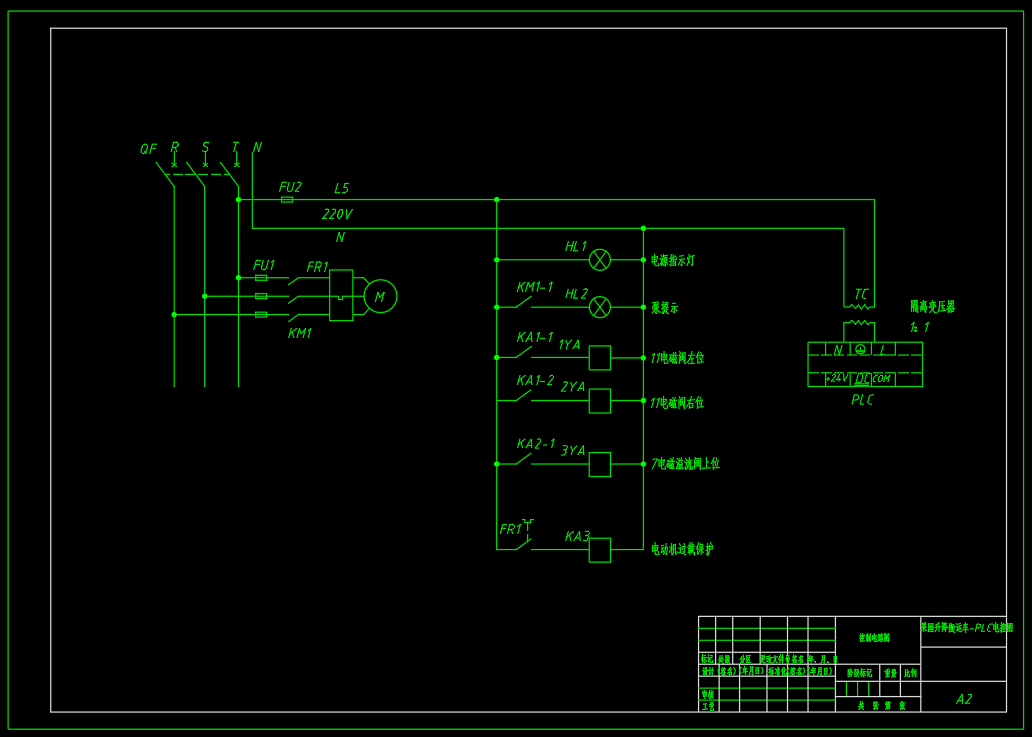

| 11 | 果园升降搬运车-PLC电气控制原理图-A2.dwg | 115.54K |

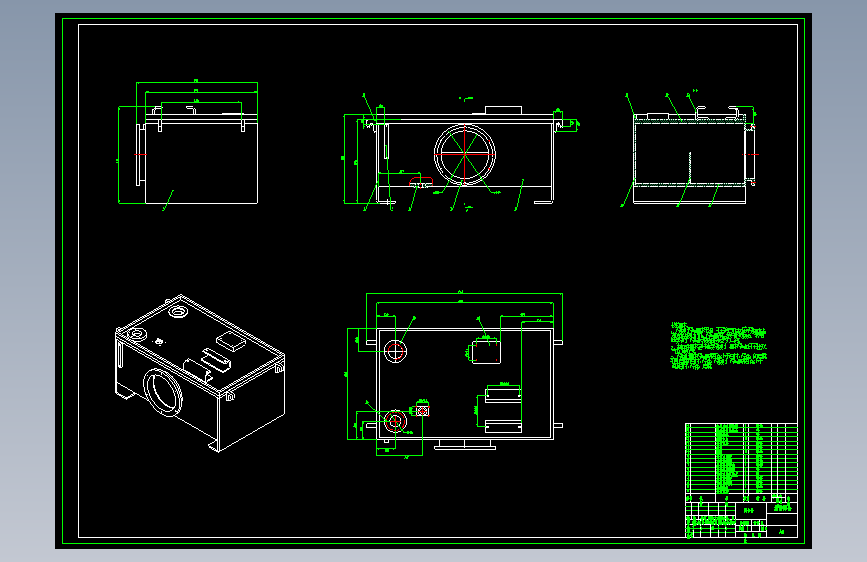

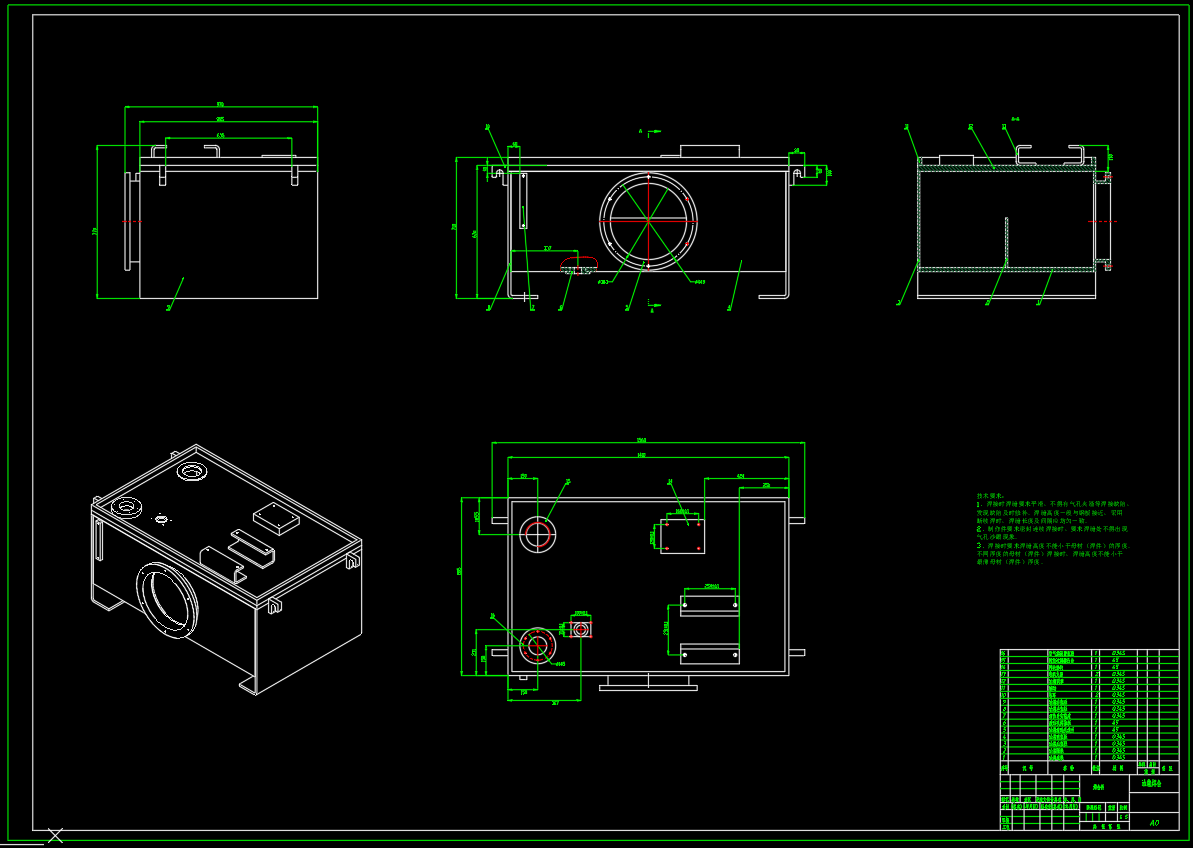

| 12 | 果园升降搬运车-油箱-A0.dwg | 176.74K |

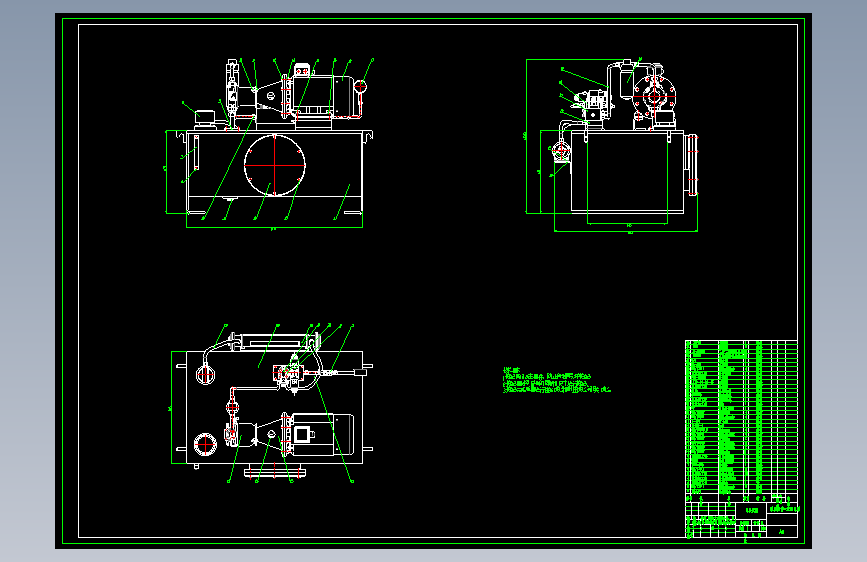

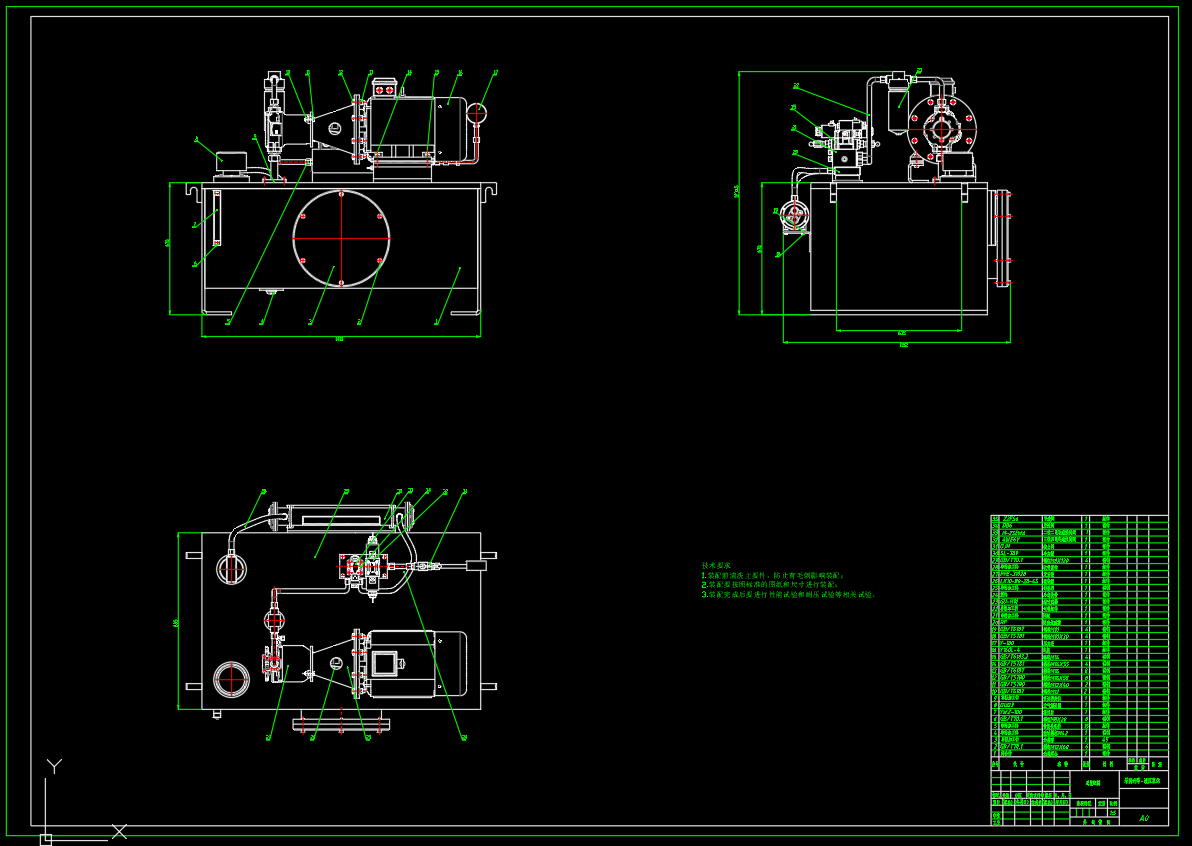

| 13 | 果园升降搬运车-液压泵站总装配体-A0.dwg | 743.58K |

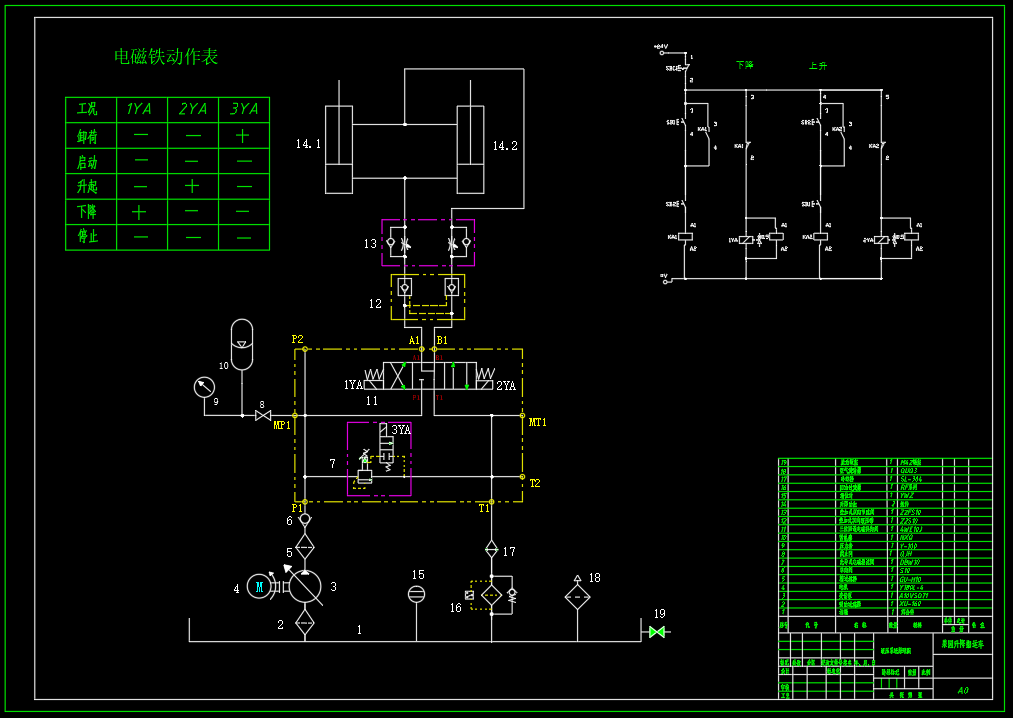

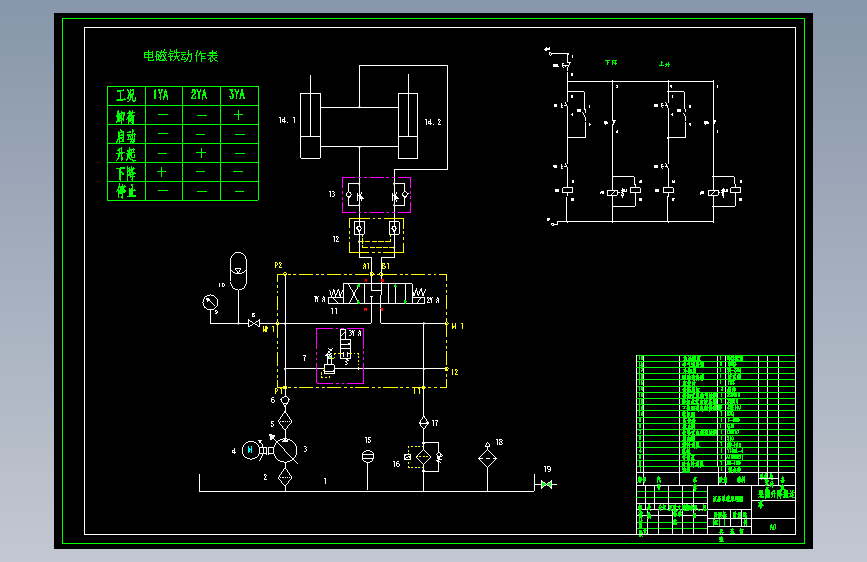

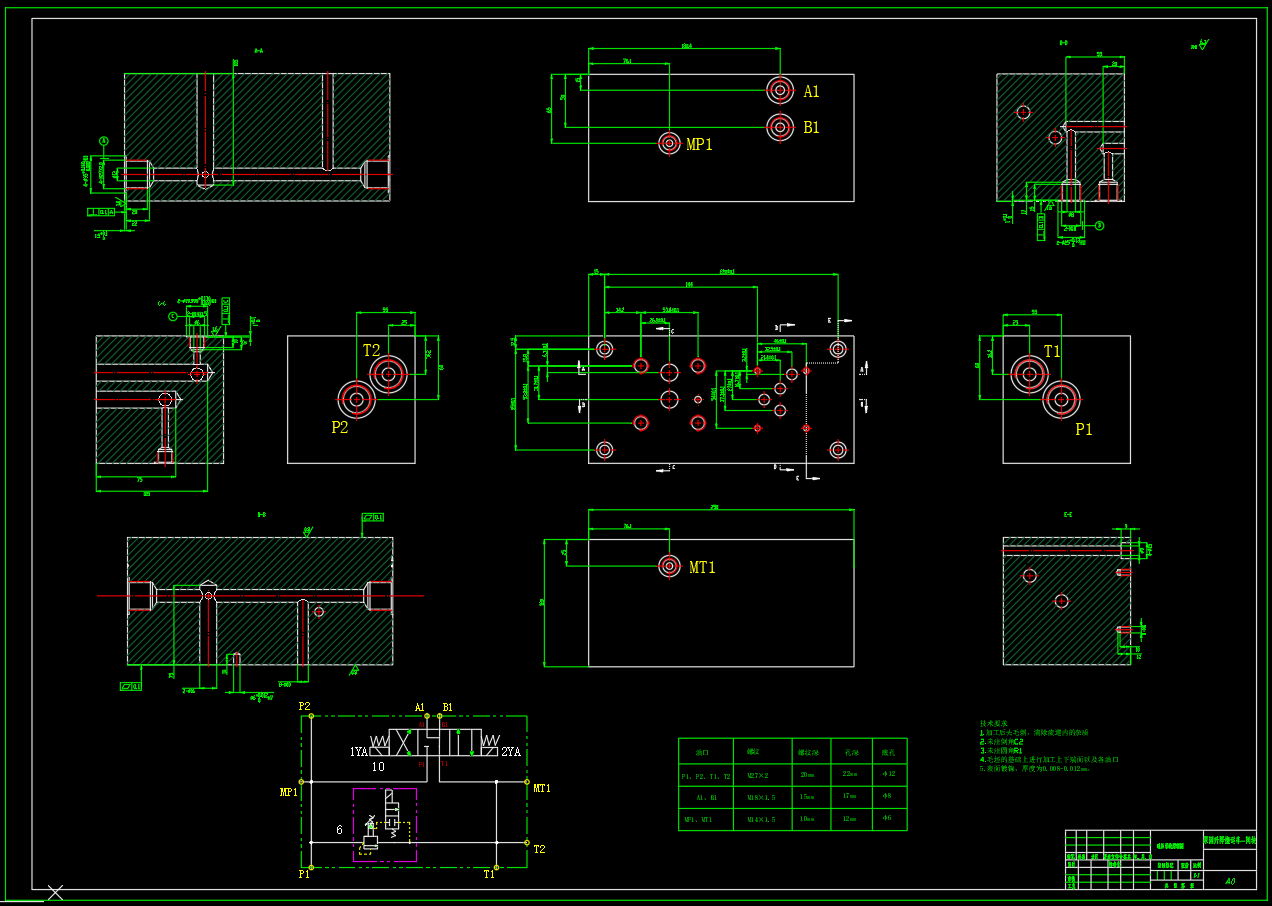

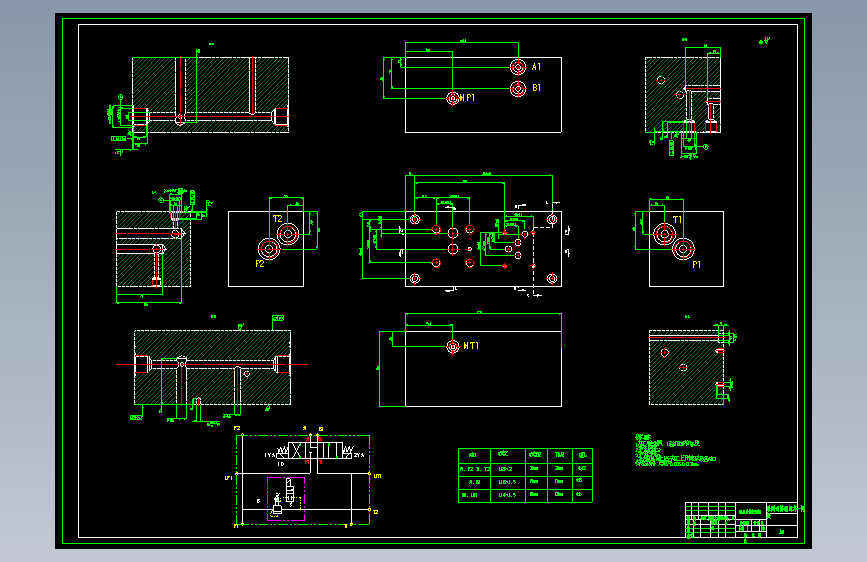

| 14 | 果园升降搬运车-液压系统原理图-A1.dwg | 149.68K |
| 15 | 果园升降搬运车-阀块-A0.dwg | 199.20K |
| 16 | 果园升降搬运车-集成原理图-A3.dwg | 122.68K |
| 17 | （论文）果园升降搬运车液压系统设计.docx | 2.92M |
此图纸下载需要1500金币
立即下载
发布者
机械与液压（原创） +V:13122291832
创作: 682
粉丝: 77
加入时间：2023-10-23
模型信息
图纸ID：2437503
图纸格式：dwg
文件大小：5.04M
所需金币：1500
上传时间：2025-07-26 12:37:15
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2018
标签
图纸简介
果园升降搬运作业车液压系统，包含液压系统原理图，泵站总装配图，油箱图，阀块图，电气控制原理图，外部接线图，梯形图，集成原理图等，包含设计计算书。
