换向器（ID:2463940）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 003pointfaded.p2s | 1.07K |
| 2 | 00backdrop-studioroom.p2s | 1.06K |
| 3 | 17539462421760.zip | 12.10M |
| 4 | 3pointbeige.hdr | 5.31M |
| 5 | bluehorizon.png | 1.23M |
| 6 | circlipsforholes--typeagb.sldprt | 225.09K |
| 7 | color.p2m | 392B |
| 8 | hexagonsocketheadcapscrewsgb.sldprt | 320.44K |
| 9 | reflectiveshadowfloor.p2m | 203B |
| 10 | RollingbearingGB_T5800-2003-617_6.SLDPRT | 56.98K |
| 11 | satinfinishstainlesssteel.p2m | 665B |
| 12 | softbox.png | 69.18K |
| 13 | studioroom.hdr | 2.82M |
| 14 | 主动轴.SLDPRT | 42.19K |
| 15 | 主动轴挡块.SLDPRT | 357.99K |
| 16 | 从动轴.SLDPRT | 44.21K |
| 17 | 侧板.SLDPRT | 102.23K |
| 18 | 圆柱销.SLDPRT | 76.60K |
| 19 | 圆柱齿轮14×0.5.SLDPRT | 198.00K |
| 20 | 圆柱齿轮28×0.5.SLDPRT | 499.21K |
| 21 | 圆柱齿轮40×0.5.SLDPRT | 545.16K |
| 22 | 地板.SLDPRT | 80.49K |
| 23 | 带轮.SLDPRT | 328.27K |
| 24 | 快1.SLDPRT | 78.76K |
| 25 | 换向器.SLDASM | 3.12M |
| 26 | 插销.SLDPRT | 81.64K |
| 27 | 框架侧板右.SLDPRT | 984.21K |
| 28 | 框架侧板左.SLDPRT | 293.74K |
| 29 | 框架小板.SLDPRT | 89.32K |
| 30 | 轴承替代.SLDPRT | 124.22K |
| 31 | 零件55.SLDPRT | 61.16K |
此图纸下载需要1金币
立即下载
发布者
195****7850
创作: 31
粉丝: 0
加入时间：2025-07-31
模型信息
图纸ID：2463940
图纸格式：sldprt,sldasm
文件大小：12.39M
所需金币：1
上传时间：2025-07-31 15:17:27
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介

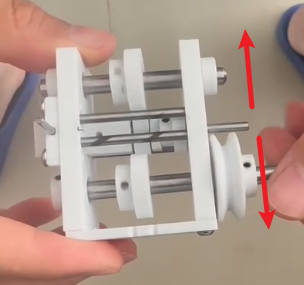

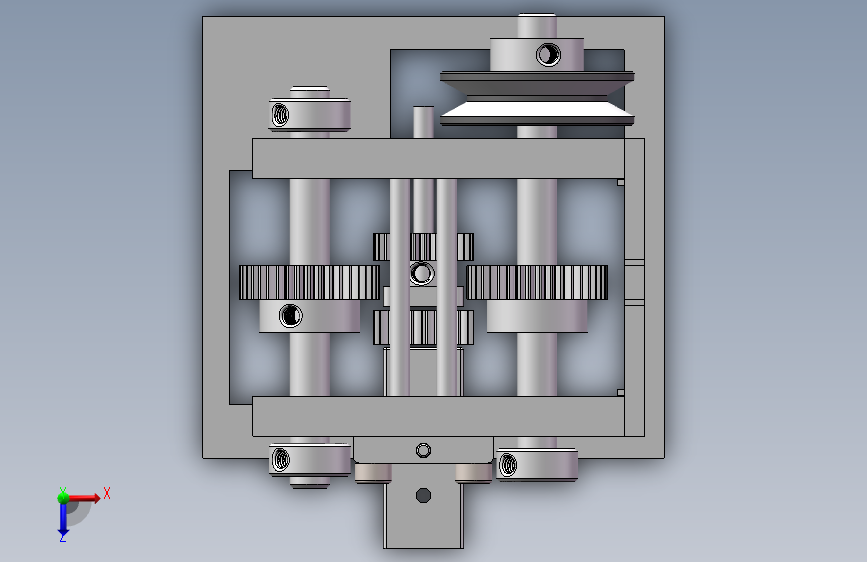

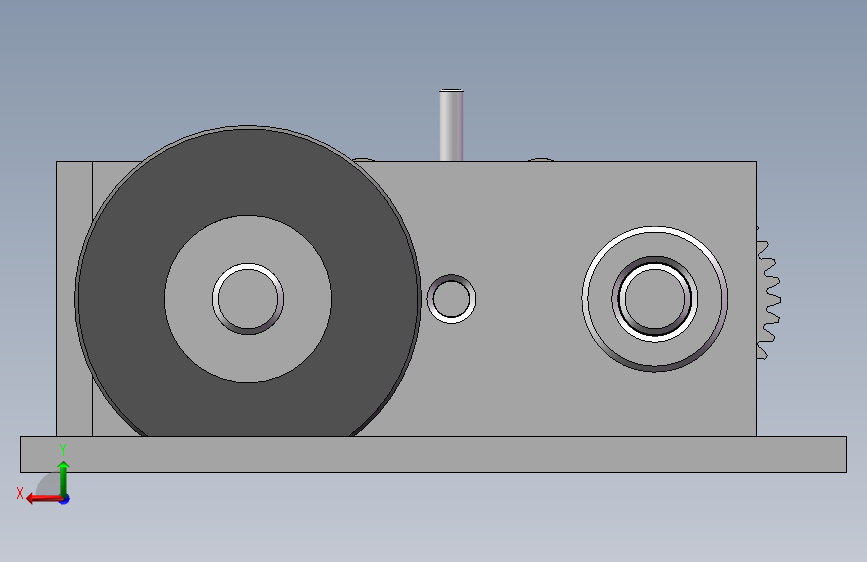

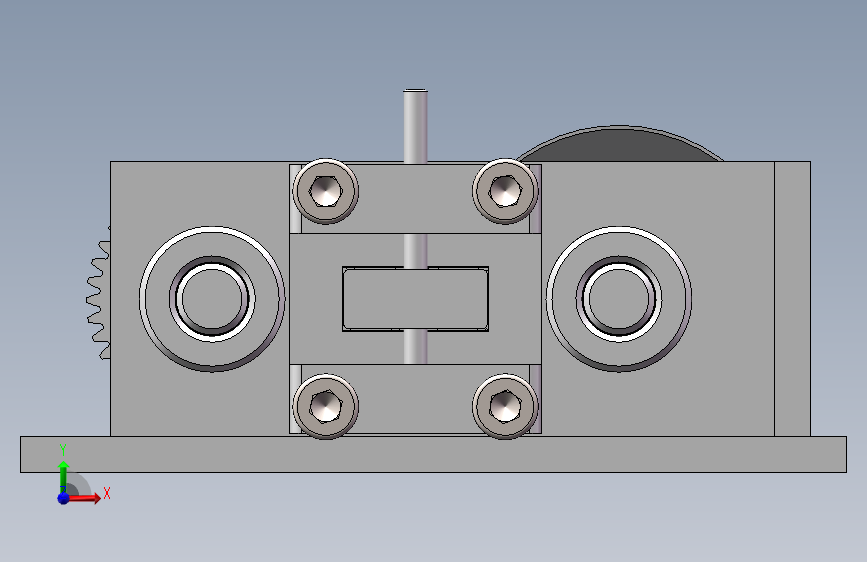

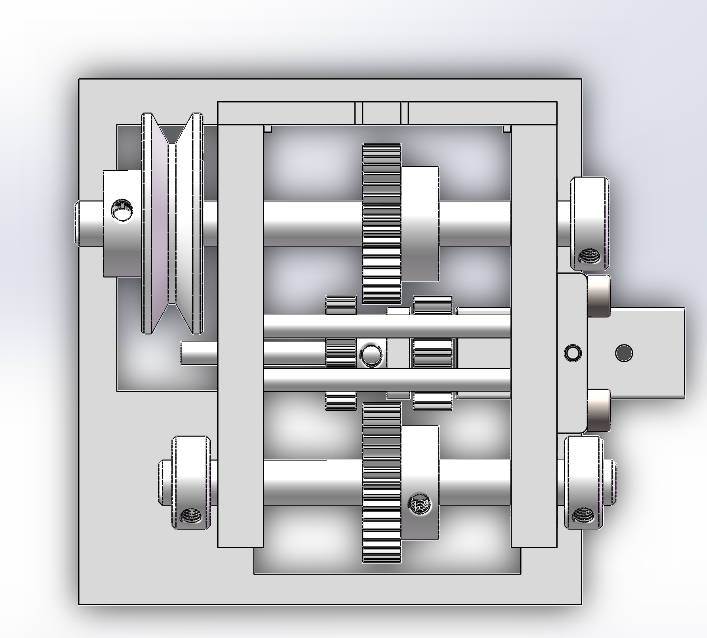

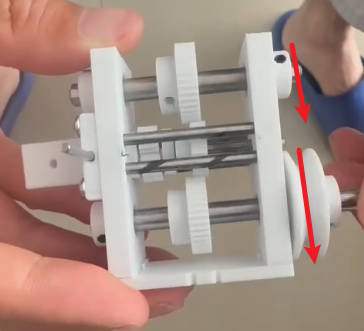

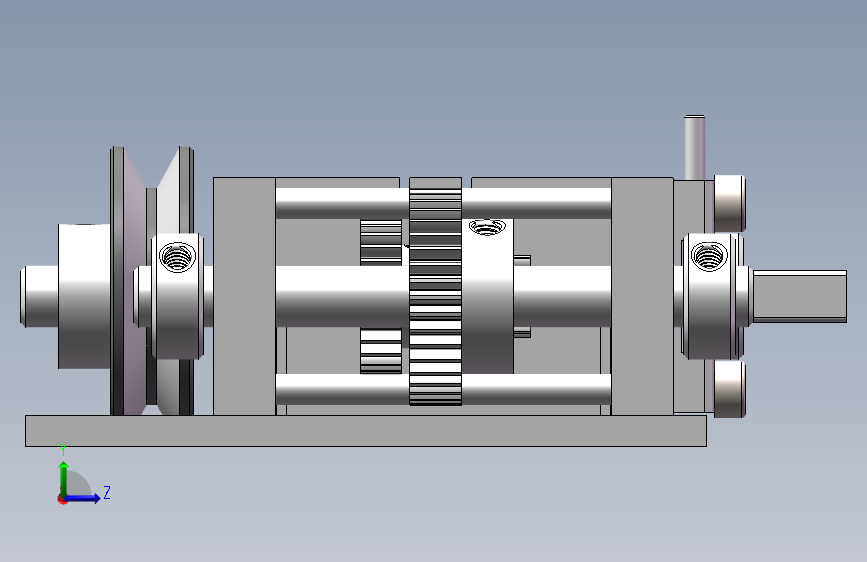

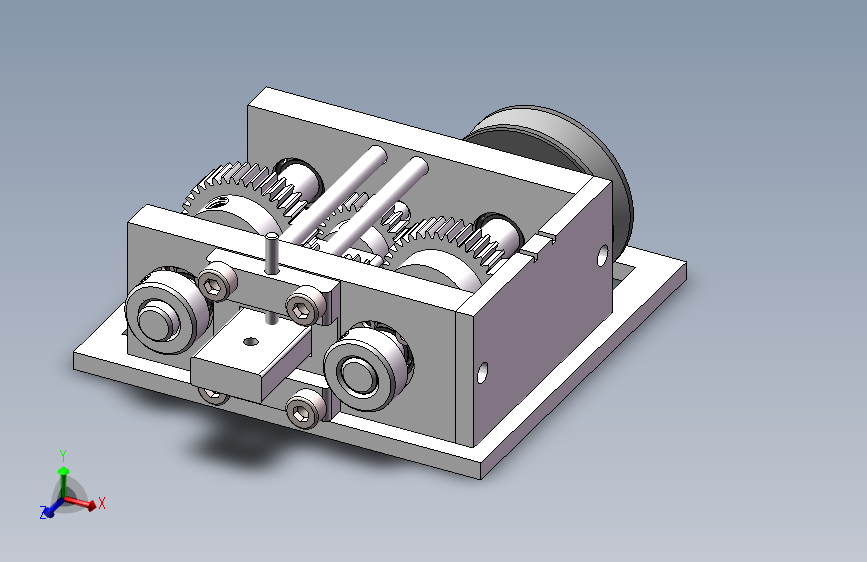

sw2020，可编辑。简易换向器，通过改变中间轴位置实现从动轴正反转。简易设计，轴采用的6mm0圆柱销，两端通过3d打印的零件和内顶丝固定，防止转轴轴向移动，轴承通过卡簧固定，换向轴通过圆柱销插销插入不同位置来定位
