波状挡边带式输送机结构及控制系统设计（说明书调研报告图纸）

（ID:2466327）

改图/画图

机械设备 / 输送提升设备 / 波状挡边带式输送机结构及控制系统设计（说明书调研报告图纸）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

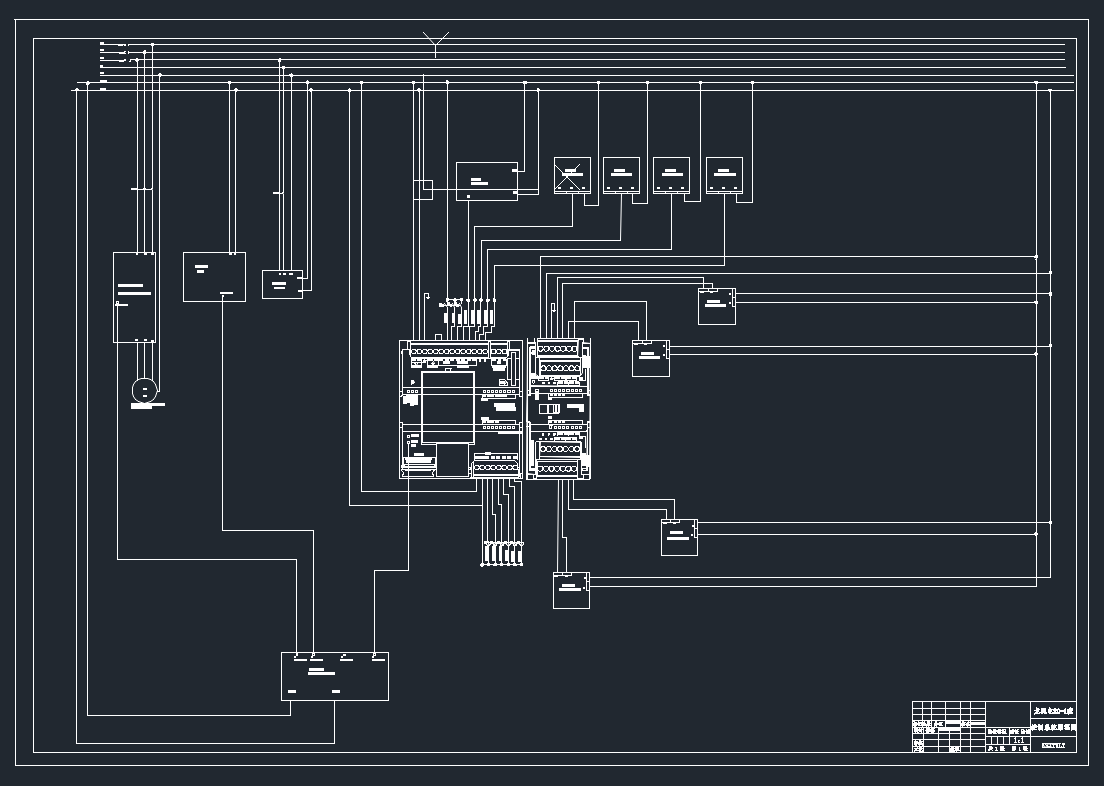

1	电路图.dwg	566.19K
2	电路图.png	22.77K
3	装配图.dwg	1.12M
4	装配图.png	100.59K
5	方案论证报告.docx	276.99K
6	波状挡边带式输送机及其监控系统设计.docx	2.22M
7	调研报告.docx	135.91K

此图纸下载需要300金币

立即下载

发布者

代做机械毕设和专利设计指导，可加威shf101569，备注来意

创作: 183

粉丝: 9

加入时间：2022-07-27

私信

关注

模型信息

图纸ID：2466327

图纸格式：dwg

文件大小：3.37M

所需金币：300

上传时间：2025-08-01 14:12:48

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2000

图纸简介
