电机磁环自动装配

（ID:249183）

改图/画图

机械设备 / 非标机械 / 电机磁环自动装配

©原创

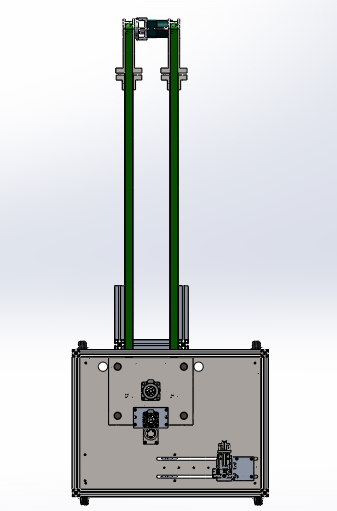

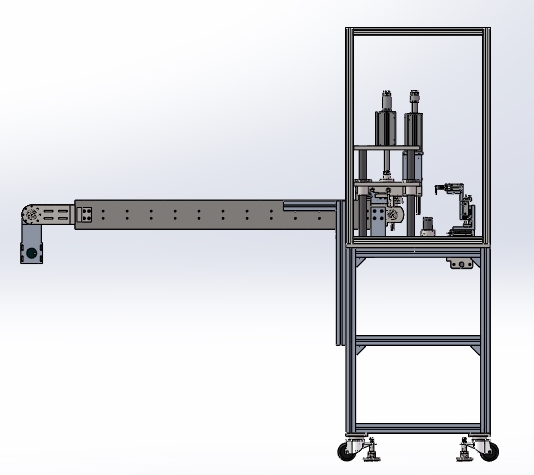

平面图

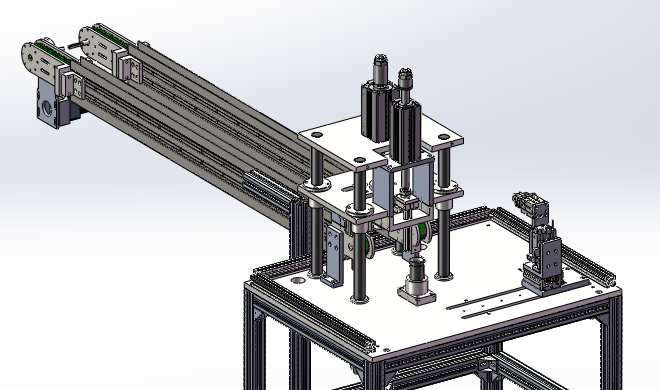

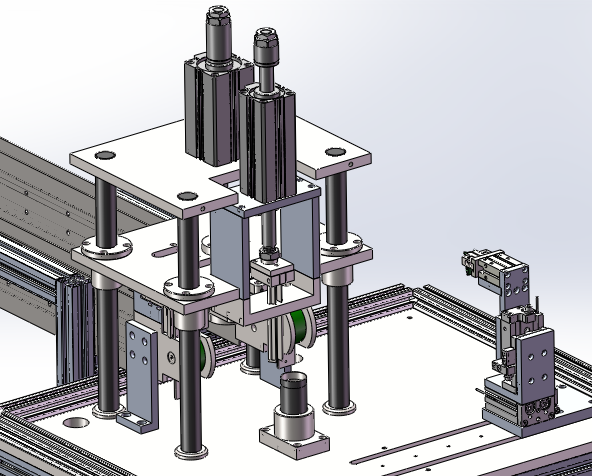

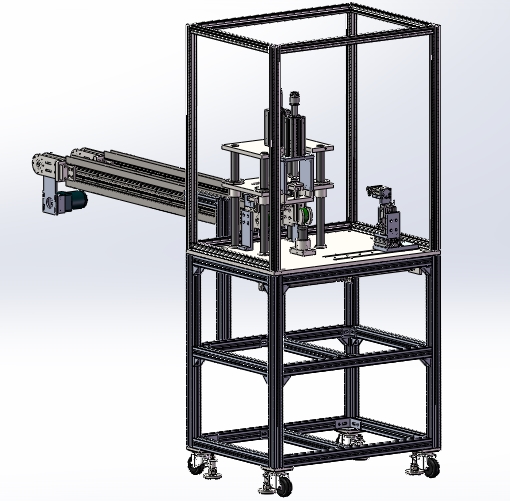

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	20 MA Nut.sldprt	86.90K
2	20 MA Nut1.sldprt	82.93K
3	20MA 300 Body.sldprt	142.77K
4	20MA300 Rod.sldprt	61.06K
5	30X30X540型材.SLDPRT	114.92K
6	30X30X740型材.SLDPRT	113.15K
7	30X30X900型材.SLDPRT	113.28K
8	30X60X1500.SLDPRT	270.85K
9	70YT15GV22X-调速电机.SLDPRT	172.89K
10	780X550X1.0.SLDPRT	64.43K
11	deep groove ball bearings g.SLDPRT	644.96K
12	deep groove ball bearings gb.sldprt	465.99K
13	DS1C_hlq.sldprt	80.17K
14	GE40X40X220.SLDPRT	145.87K
15	GE40X40X520.SLDPRT	146.36K
16	GE40X40X600.SLDPRT	146.43K
17	GE40X40X750.SLDPRT	144.45K
18	GE40X40X772.SLDPRT	145.19K
19	hex head bolts-full thread grade c gb.sldprt	196.58K
20	hex nuts 1-fine pitch-grades ab gb.sldprt	189.90K
21	hex nuts, style 1-grades ab gb.sldprt	230.89K
22	hex thin nuts grades ab gb.sldprt	185.03K
23	HFTZ20((OP)).sldprt	35.04K
24	HFTZ20(OP)+().sldasm	166.44K
25	HFTZ20(OP)_body.sldprt	265.85K
26	HFZ20(OP)_fl.sldprt	81.58K
27	HFZ20(OP)_fr.sldprt	82.79K
28	HLQ16X20-S-A(0C-2)-dummy.sldprt	33.83K
29	HLQ16X20-S-A-0-rod.sldprt	304.62K
30	HLQ16X20-S-A-body.sldprt	390.54K
31	HLQ16X20SA(0)+(CMSH-2).sldasm	328.92K
32	LSH20BK-F2N-N-A-M6.sldprt	271.15K
33	LSH20F2N1X390S15AN-M6.sldasm	127.02K
34	LSH20F2N1X390S15AN-M6_d.sldprt	33.68K
35	LSH20RLX390-S15-N-D.sldprt	110.58K
36	MA20x300SCA(0)+().sldasm	128.29K
37	SDA-12- M5x0_8.sldprt	90.85K
38	SDA-12x10-B10_r.sldprt	80.83K
39	SDA-12x1010_b.sldprt	164.11K
40	SDA-50-M18x1_520 - A_Nut.sldprt	121.42K
41	SDA-63-M18x1_550 - A_Nut.sldprt	119.43K
42	SDA12x10B(0)+().sldasm	130.38K
43	SDAJ-50- M16x1_5SDAJ_NUT.sldprt	94.76K
44	SDAJ-50- M18x1_5.sldprt	93.56K
45	SDAJ-63- M16x1_5SDAJ_NUT.sldprt	88.29K
46	SDAJ-63- M18x1_5.sldprt	88.38K
47	SDAJ50x120-20SB(0x0)+().sldasm	232.75K
48	SDAJ63x100-50SB(0x0)+().sldasm	243.61K
49	SDAJS-50x120-B20120_r.sldprt	115.79K
50	SDAJS-50x120_120b.sldprt	278.83K
51	SDAJS-63x100-B50100_r.sldprt	116.23K
52	SDAJS-63x100_100b.sldprt	283.15K
53	TC-L-20x5050_b.sldprt	312.16K
54	TCL-20x50-0_50fp.sldprt	129.04K
55	TCL20x50S(0,).sldasm	187.89K
56	thrust ball bearings gb.sldprt	378.44K
57	上盖板.SLDPRT	152.39K
58	中滑板.SLDPRT	212.03K
59	从动轴.SLDPRT	145.38K
60	传送带.SLDPRT	65.49K
61	传送带附件-03.SLDPRT	212.05K
62	传送带附件-04.SLDPRT	105.40K
63	传送带附件-05.SLDPRT	106.39K
64	传送带附件-06.SLDPRT	141.13K
65	传送带附件-07.SLDPRT	137.16K
66	传送带附件-08.SLDPRT	115.32K
67	侧视图.jpg	48.91K
68	俯视图.jpg	38.11K
69	卡簧顶针 - 02.SLDPRT	73.90K
70	卡簧顶针.SLDPRT	73.45K
71	压磁环结构.jpg	154.41K
72	压磁环部件.jpg	198.57K
73	夹紧环.SLDPRT	111.10K
74	定位环.SLDPRT	100.99K
75	定位轴套.SLDPRT	138.36K
76	带轮.SLDPRT	124.29K
77	底板-A版.SLDPRT	262.04K
78	手指右.SLDPRT	193.27K
79	手指左.SLDPRT	179.13K
80	护板.SLDPRT	102.38K
81	换向附件-01.SLDPRT	93.10K
82	换向附件-02.SLDPRT	143.71K
83	模具-C7.SLDPRT	146.92K
84	模具-C8.SLDPRT	162.76K
85	正面图.jpg	42.69K
86	气缸支座.SLDPRT	128.79K
87	气缸螺母.SLDPRT	116.48K
88	泵芯壳.SLDPRT	99.88K
89	滑动座.SLDPRT	165.88K
90	滑台副座.SLDPRT	455.28K
91	滑台座.SLDPRT	314.53K
92	滑台换向轴-01.SLDPRT	145.60K
93	滑台换向轴-02.SLDPRT	105.22K
94	滑台附件-04.SLDPRT	121.20K
95	滑台附件-06.SLDPRT	146.16K
96	滑台附件-07.SLDPRT	138.84K
97	滑台附件-08.SLDPRT	125.99K
98	滑台附件-09.SLDPRT	164.56K
99	滑台附件-10.SLDPRT	109.47K
100	电机支架-01.SLDPRT	169.95K
101	电机支架-02.SLDPRT	130.29K
102	电机磁环自动装配.SLDASM	3.59M
103	电机轴.SLDPRT	91.75K
104	直线轴承30X45X64.SLDPRT	128.01K
105	磁环.SLDPRT	124.66K
106	30X60-1500铝型材.SLDDRW	90.55K
107	上盖板.SLDDRW	120.01K
108	中滑板.SLDDRW	124.77K
109	传送带附件-03.SLDDRW	142.36K
110	传送带附件-04.SLDDRW	92.82K
111	传送带附件-05.SLDDRW	94.98K
112	传送带附件-06.SLDDRW	98.28K
113	传送带附件-08.SLDDRW	86.77K
114	卡簧顶针 - 02.SLDDRW	80.67K
115	卡簧顶针-01.SLDDRW	78.11K
116	夹紧环.SLDDRW	94.54K
117	定位轴套.SLDDRW	116.04K
118	带轮.SLDDRW	115.70K
119	底板-A版.SLDDRW	171.85K
120	手指右.SLDDRW	138.84K
121	手指左.SLDDRW	143.92K
122	护板.SLDDRW	88.57K
123	换向附件-01.SLDDRW	84.81K
124	换向附件-02.SLDDRW	103.30K
125	模具-C7.SLDDRW	119.08K
126	模具-C8.SLDDRW	118.99K
127	气缸支座.SLDDRW	97.77K
128	气缸螺母.SLDDRW	115.14K
129	滑动座.SLDDRW	95.05K
130	滑台副座.SLDDRW	222.24K
131	滑台座.SLDDRW	247.69K
132	滑台换向轴-01.SLDDRW	116.53K
133	滑台换向轴-02.SLDDRW	107.14K
134	滑台附件-04.SLDDRW	83.34K
135	滑台附件-06.SLDDRW	95.72K
136	滑台附件-07.SLDDRW	91.29K
137	滑台附件-08.SLDDRW	116.58K
138	滑台附件-09.SLDDRW	98.55K
139	滑台附件-10.SLDDRW	94.91K
140	电机支架-01.SLDDRW	118.91K
141	电机支架-02.SLDDRW	101.64K
142	磁芯-右A.SLDDRW	119.57K
143	磁芯-左A.SLDDRW	121.28K
144	磁芯座-右B.SLDDRW	138.58K
145	磁芯座-左B.SLDDRW	134.50K
146	磁芯附件-02.SLDDRW	111.41K
147	磁芯附件-06.SLDDRW	110.93K
148	立柱-30.SLDDRW	78.06K
149	脚轮转接法兰.SLDDRW	101.20K
150	调整块.SLDDRW	99.87K
151	轴承座 -02.SLDDRW	134.38K
152	轴承座.SLDDRW	119.38K
153	销轴-01.SLDDRW	92.49K
154	驱动轴.SLDDRW	111.08K
155	磁环自动装配机.jpg	164.24K
156	磁环输送带.jpg	249.45K
157	磁芯-右A.SLDPRT	159.08K
158	磁芯-左A.SLDPRT	166.79K
159	磁芯座-右B.SLDPRT	228.44K
160	磁芯座-左B.SLDPRT	254.01K
161	磁芯附件-02.SLDPRT	158.41K
162	磁芯附件-06.SLDPRT	139.12K
163	立柱-30.SLDPRT	72.79K
164	脚轮.SLDPRT	115.86K
165	脚轮支架.SLDPRT	159.29K
166	脚轮架.SLDPRT	192.11K
167	脚轮法兰.SLDPRT	109.81K
168	脚轮转接法兰.SLDPRT	120.33K
169	装配体-38模具.SLDASM	13.58M
170	装配体-40型材底架800X600X900.SLDASM	499.65K
171	装配体-传送带-新.SLDASM	760.29K
172	装配体-传送带-新左.SLDASM	861.91K
173	装配体-传送带支架.SLDASM	107.03K
174	装配体-卡簧送料机构.SLDASM	609.49K
175	装配体-新版基础结构.SLDASM	584.54K
176	装配体-滑动装夹.SLDASM	1.53M
177	装配体-脚轮.SLDASM	288.28K
178	装配体-防护架-05.SLDASM	135.91K
179	装配体-阻挡机构.SLDASM	210.10K
180	角件-03.SLDPRT	120.02K
181	角件-04.SLDPRT	108.57K
182	调整块.SLDPRT	116.73K
183	轴承座 -02.SLDPRT	170.71K
184	轴承座.SLDPRT	171.54K
185	销轴-01.SLDPRT	131.98K
186	限位弹片.SLDPRT	155.67K
187	驱动轴.SLDPRT	164.77K

此图纸下载需要300金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 38

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：249183

图纸格式：sldprt,sldasm

文件大小：47.41M

所需金币：300

上传时间：2022-03-31 12:55:44

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

这是一套完整的电机磁极安装设备的图纸，人工按照指定状态放入磁环即可实现自动安装功能，具有很强的参考意义，图纸已经用于实际生产中。设备功能：安装磁极和磁极固定卡扣。工作原理利用输送带把磁极输送到指定的位置，通过送料工装等结构，安装到电机的外壳里面，并且安装卡扣固定磁极。图纸版本是solidworsk2018，欢迎大家来下载。
