手推式喷涂机 1607466（ID:2499405）

机械设备 / 非标机械 / 手推式喷涂机 1607466

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17545883912645.zip	84.17M
2	deepgrooveballbearingsgb.SLDPRT	762.82K
3	DX1060排出阀体.SLDPRT	164.94K
4	DX1060排出阀座.SLDPRT	68.83K
5	DX1060排出阀旋钮.SLDPRT	132.54K
6	DX1060排出阀芯.SLDPRT	105.74K
7	DX1060调压阀旋钮.SLDPRT	2.26M
8	DX980弹簧座.SLDPRT	97.97K
9	DX980调压阀体.SLDPRT	156.59K
10	DX980调压阀座.SLDPRT	75.23K
11	DX980调压阀弹簧.SLDPRT	1.03M
12	DX980调压阀芯.SLDPRT	100.72K
13	DX980调压阀针.SLDPRT	43.82K
14	GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT	173.23K
15	GB／T70．1-2000内六角圆柱头螺钉M10×55.SLDPRT	126.11K
16	GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT	135.73K
17	GB／T70．1-2000内六角圆柱头螺钉M8×65.SLDPRT	113.22K
18	GB／T818-2000十字槽盘头螺钉M5×8.SLDPRT	136.17K
19	GB／T818-2000十字槽盘头螺钉M6×8.SLDPRT	152.87K
20	GB／T848-2002小垫圈A级10×1．6.SLDPRT	70.69K
21	GB／T889．1-20001型非金属嵌件六角锁紧螺母M5.SLDPRT	164.63K
22	GB／T93-1987标准型弹性垫圈装配10×2．6.SLDPRT	100.23K
23	GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT	95.87K
24	GB／T95-2002平垫圈C级10×2.SLDPRT	66.97K
25	GB／T97．1-2002平垫圈A级8×1．6.SLDPRT	78.02K
26	M20油镜.SLDPRT	213.19K
27	O形圈.SLDPRT	143.53K
28	上扶手.SLDPRT	304.53K

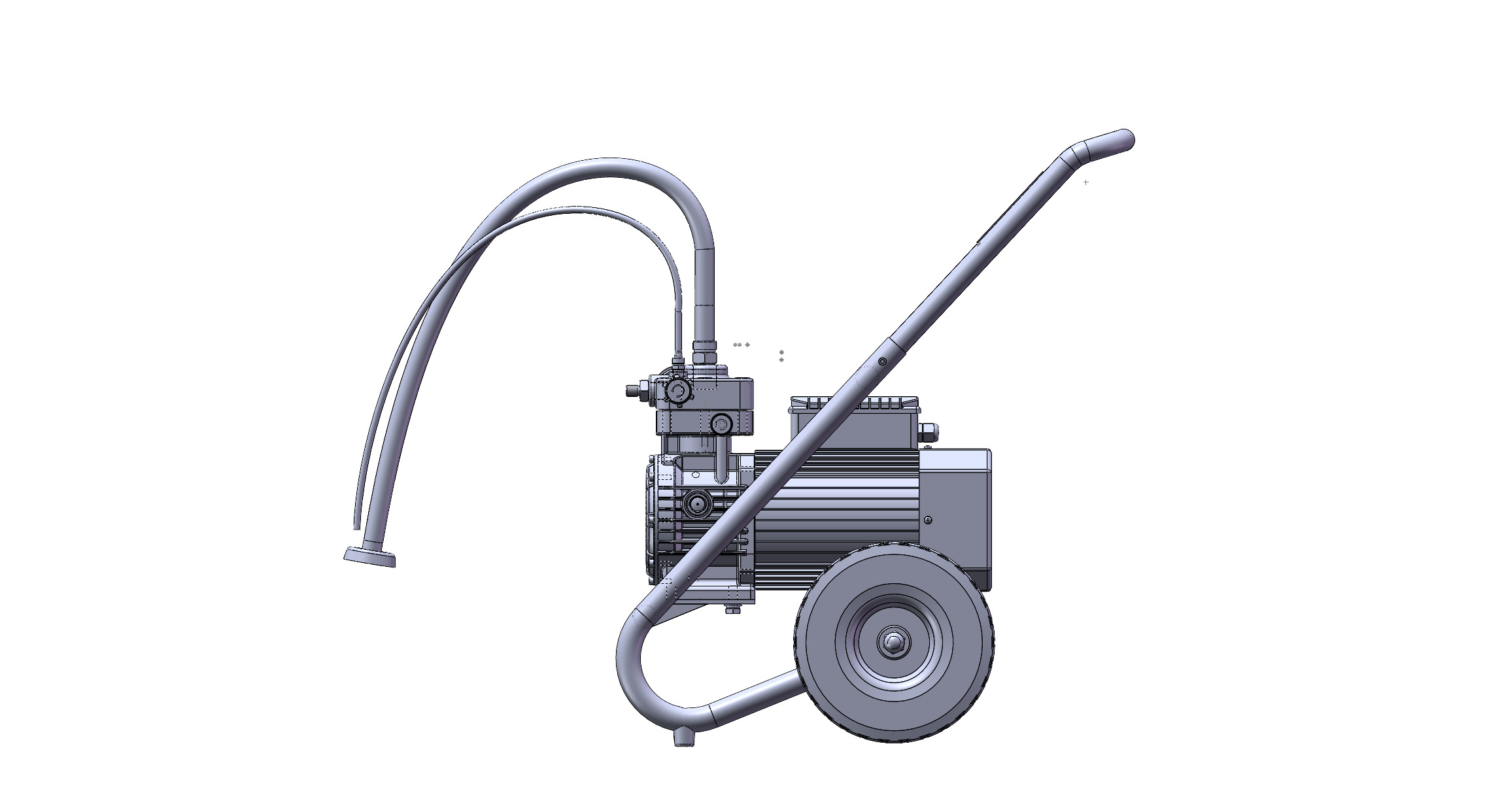

29	侧视图.JPG	187.52K

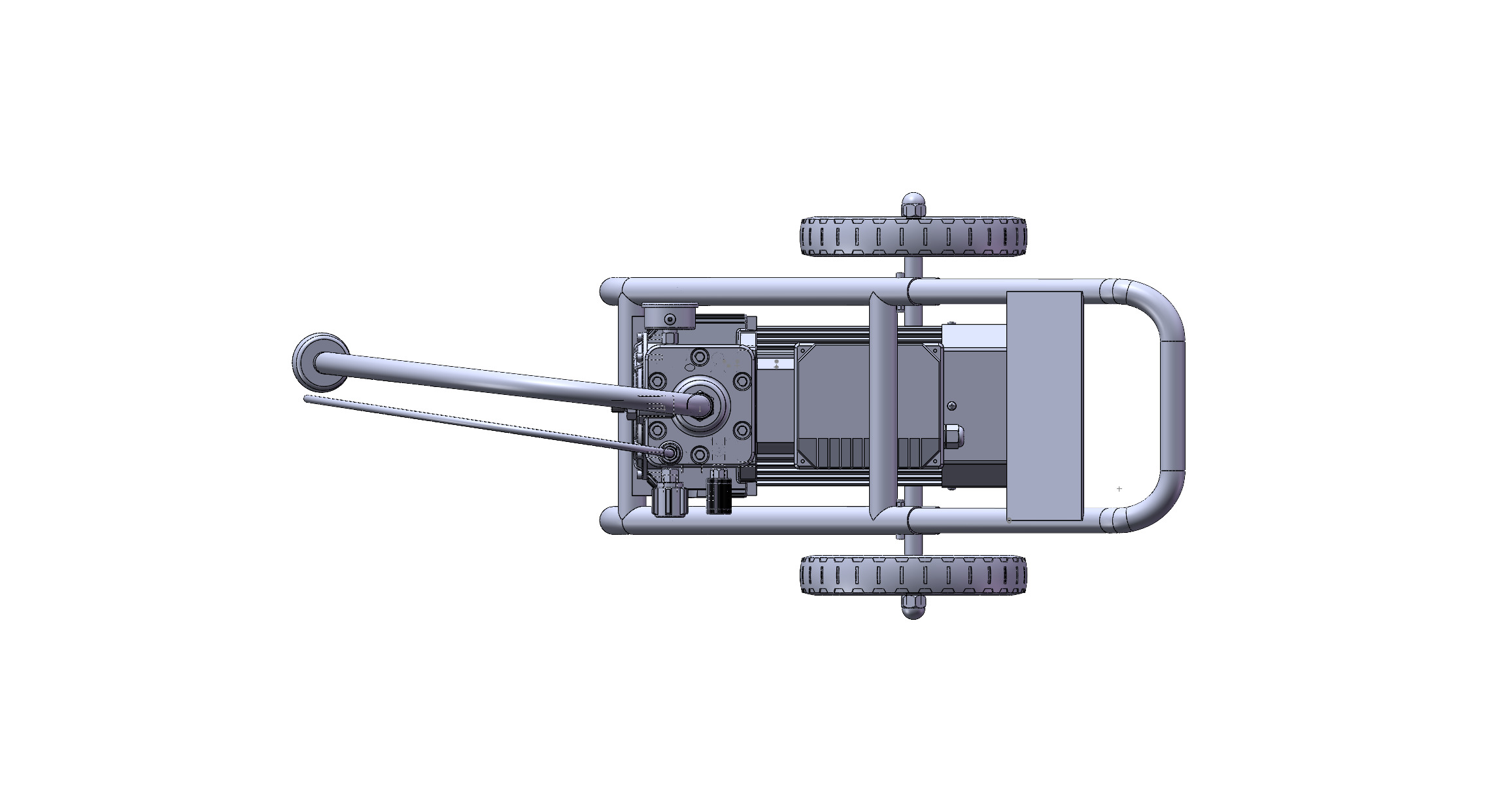

30	俯视图.JPG	165.33K
31	偏心轮.SLDPRT	87.24K
32	六角头螺栓组合M10×25.SLDASM	117.90K
33	内六角圆柱头螺钉M5×35.SLDPRT	113.75K
34	内六角圆柱头螺钉组合M10×55.SLDASM	96.88K
35	内六角圆柱头螺钉组合M8×65.SLDASM	126.28K
36	内卡簧.SLDPRT	99.49K
37	出液阀体.SLDPRT	140.62K
38	出液阀座.SLDPRT	58.67K
39	压力表-平卧式.SLDPRT	875.08K
40	喷涂机装配.bak	684.60K
41	喷涂机装配.DWG	737.28K
42	喷涂机装配.SLDASM	11.67M
43	喷涂机装配.SLDDRW	43.28M
44	回流管.SLDPRT	177.53K
45	回流管接头1.SLDPRT	151.85K
46	圆柱压缩弹簧.SLDPRT	1.35M

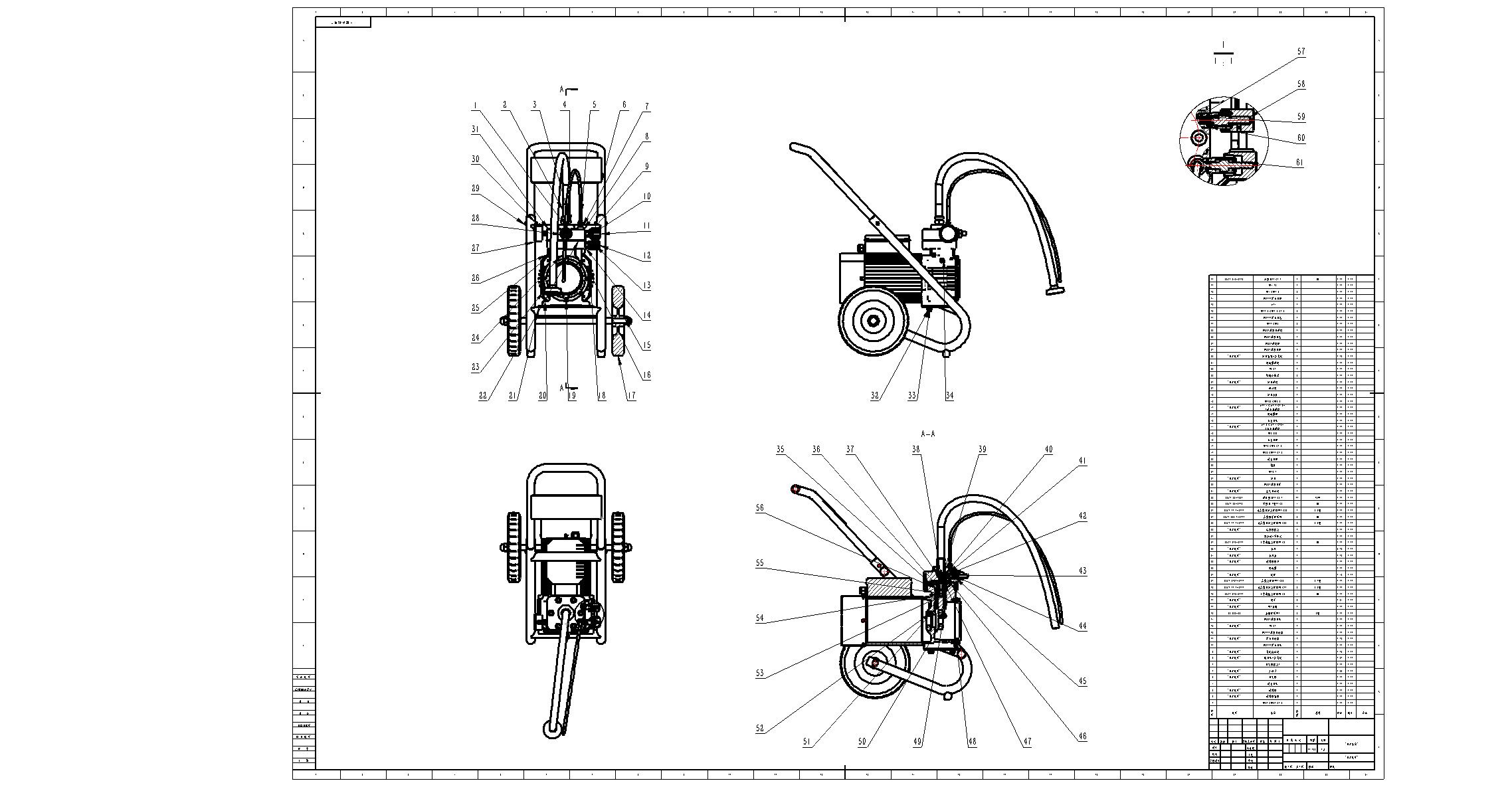

47	工程图.JPG	336.98K
48	总阀体-方电机.SLDPRT	1.38M
49	排出阀总成.SLDASM	393.09K
50	排出阀旋钮-风格1.SLDPRT	240.70K
51	排出阀旋钮.SLDPRT	218.00K
52	放气阀示意.SLDPRT	142.78K
53	机架.SLDPRT	497.61K
54	柱塞.SLDPRT	119.99K
55	柱塞套筒-方电机.SLDPRT	231.01K
56	柱塞弹簧.SLDPRT	751.71K
57	柱塞挡片.SLDPRT	98.42K
58	柱头螺丝.SLDPRT	462.54K
59	油箱.SLDPRT	7.20M
60	油箱盖.SLDPRT	568.56K
61	电机壳示意.SLDPRT	956.98K
62	盖形螺母M16.SLDPRT	150.80K

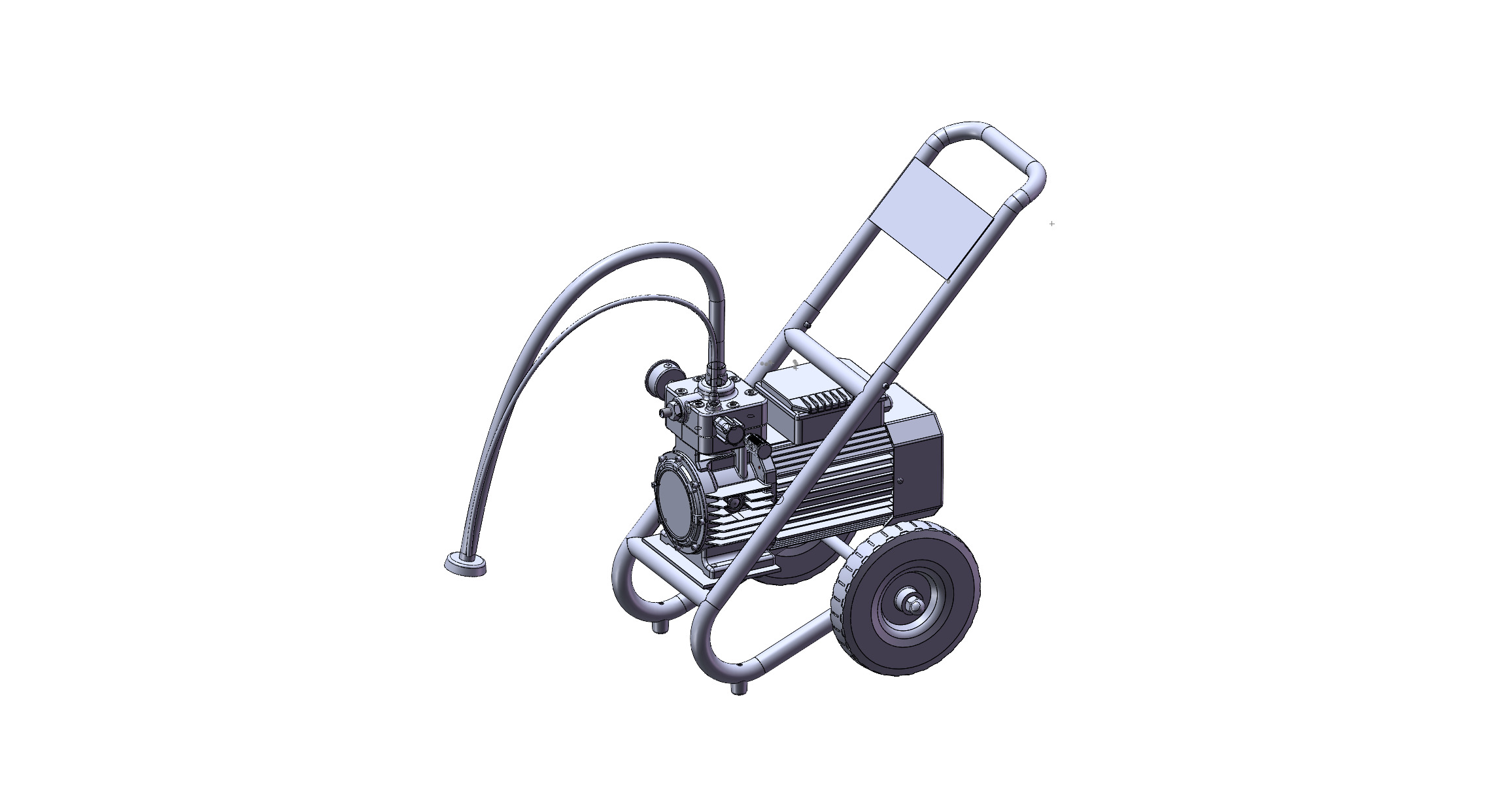

63	等轴测.JPG	201.75K
64	紧固螺钉.SLDPRT	92.90K
65	紫铜垫.SLDPRT	102.86K
66	螺母.SLDPRT	287.77K
67	调压阀总成.SLDASM	2.06M
68	轮子.SLDPRT	709.84K
69	进料管.SLDPRT	187.93K
70	进料管套管.SLDPRT	101.39K
71	进料管管口.SLDPRT	161.92K
72	进液阀体.SLDPRT	135.13K
73	进液阀座.SLDPRT	71.27K
74	钢球.SLDPRT	176.49K
75	隔片.SLDPRT	117.76K
76	高压管接头.SLDPRT	211.92K
77	鼓动膜.SLDPRT	224.40K
78	鼓动膜座.SLDPRT	118.97K
79	鼓动膜弹簧.SLDPRT	653.30K
80	鼓动膜总成.SLDASM	739.49K
