PE320-01太平洋电动诊断床（ID:2518212）

机械设备 / 医疗器械 / PE320-01太平洋电动诊断床

©原创

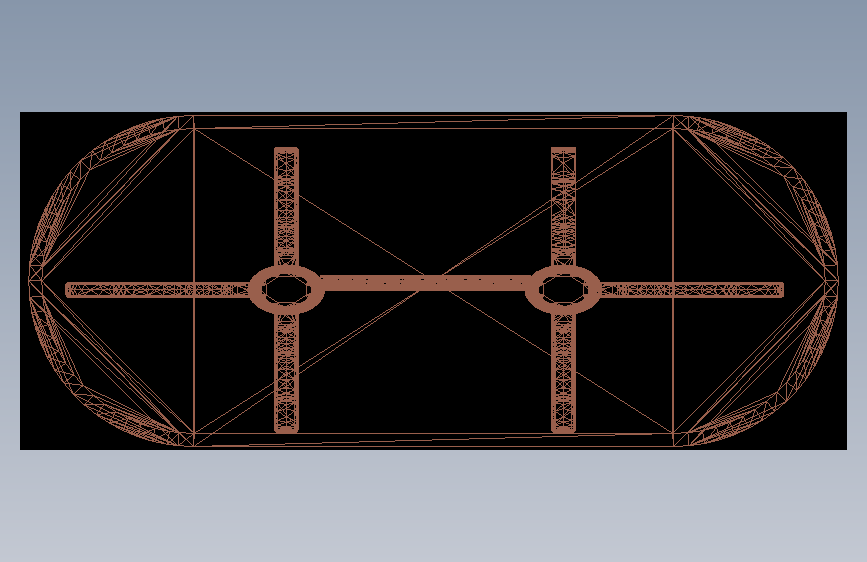

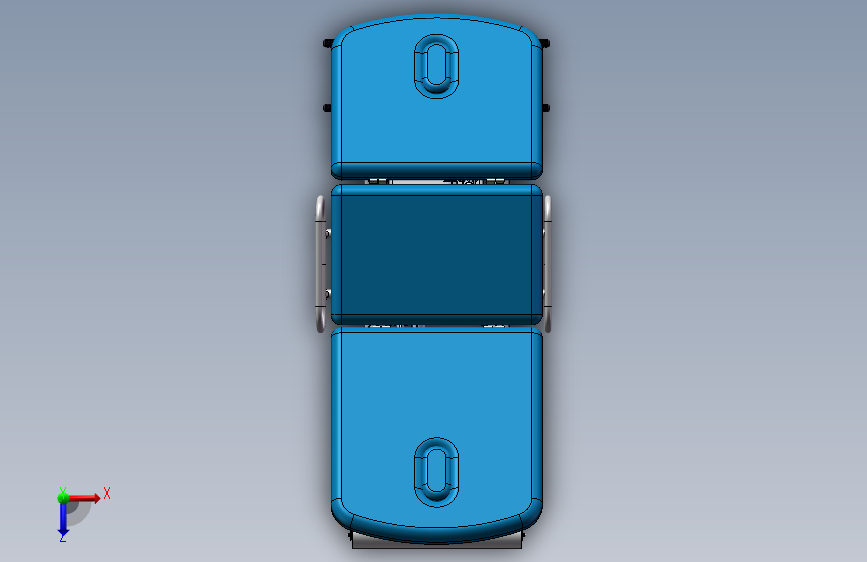

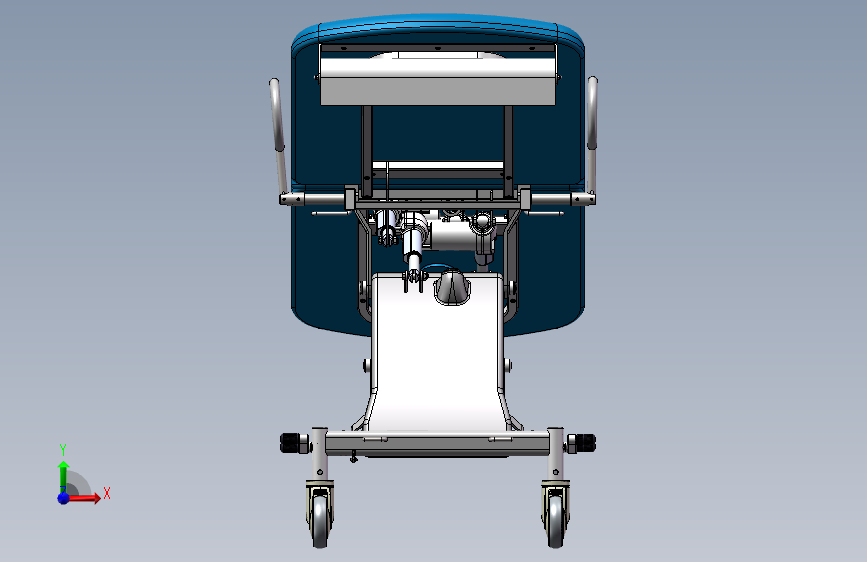

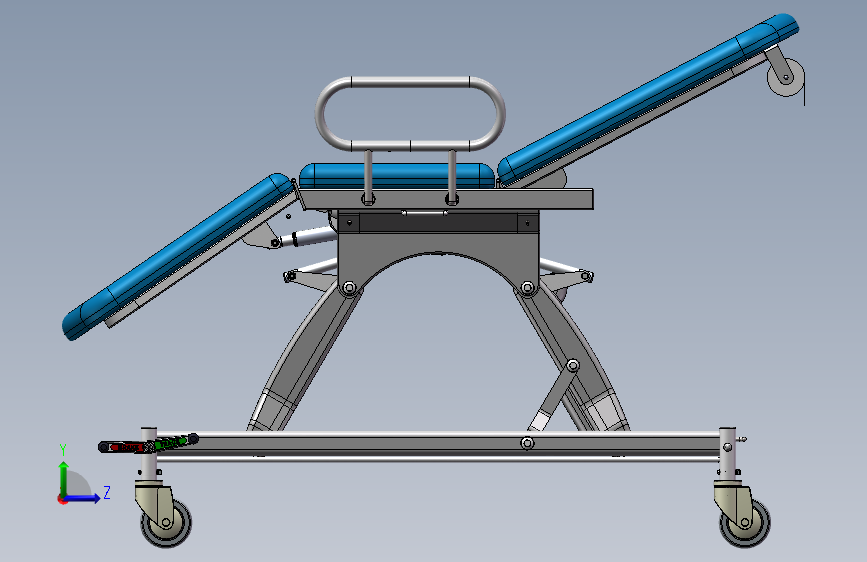

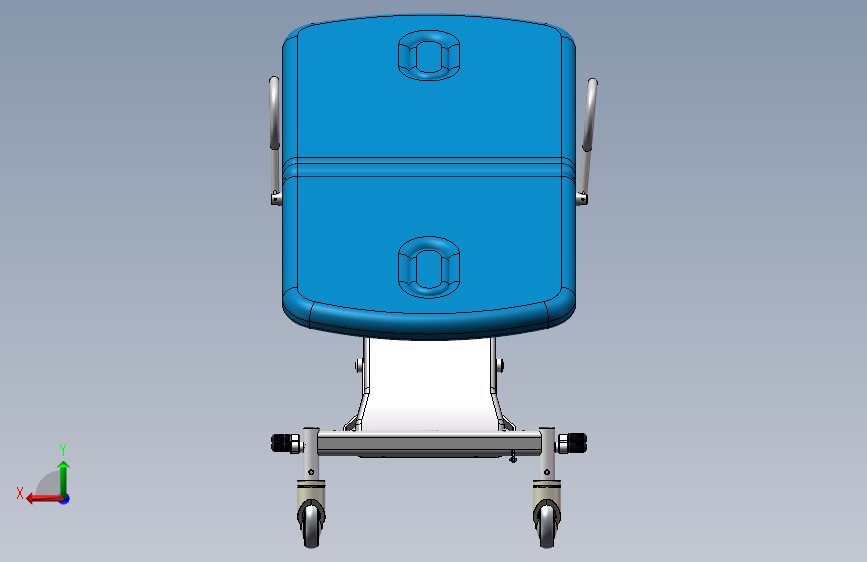

平面图

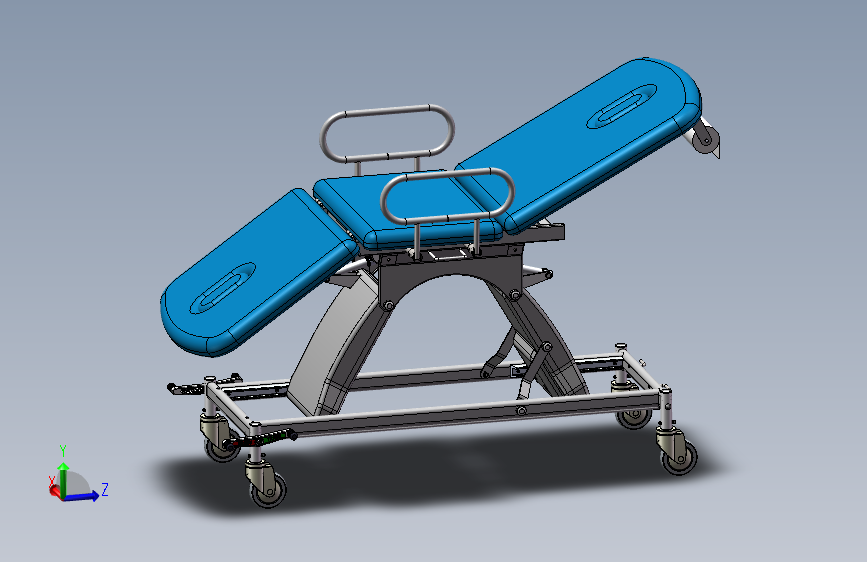

3D视图

文件列表

#	文件名称	文件大小
1	1754926160452.zip	50.11M
2	PE320-01_太平洋电动诊断床.STEP	32.54M
3	1.SLDPRT	122.61K
4	2.SLDPRT	132.56K
5	2074PJP125R26-28S45.SLDPRT	3.15M
6	2076PJP125R26-28S45.SLDPRT	3.15M
7	3.5mm塑料紧固螺栓.SLDPRT	100.46K
8	3.SLDPRT	131.60K
9	380-2-04刹车脚踏.SLDPRT	385.19K
10	4.SLDPRT	121.34K
11	6mm塑料紧固套.SLDPRT	124.86K
12	805-378.SLDPRT	126.75K
13	C380-1-04_脚轮固定管.SLDPRT	110.46K
14	C380-1-05_滑动导轨.SLDPRT	130.50K
15	C380-1-06_支撑套管.SLDPRT	81.63K
16	C380-1-08_支撑片.SLDPRT	68.88K
17	C380-1-09_绕线勾.SLDPRT	103.88K
18	C380-1-10_M10螺母帽盖.SLDPRT	173.58K
19	C380-1-11_M12螺母帽盖.SLDPRT	165.51K
20	C380-2-08.SLDPRT	83.71K
21	C380-3-08-Z-BE_20垫圈镀蓝锌.SLDPRT	81.52K
22	C380-3-11_升降支架套镀蓝锌.SLDPRT	81.63K
23	C380-3-5-Z-BE_Φ19垫片镀蓝锌.SLDPRT	96.91K
24	G420-01-9-27_控制盒安装支架板.SLDPRT	479.65K
25	G420-01-9_控制盒安装支架组件.SLDASM	108.46K
26	JCC02598-5_铝拉铆钉.SLDPRT	165.23K
27	LA27400mmDriveShaftHead.SLDPRT	141.64K
28	LA274DLHi-LowActuatorMotorHousing.SLDPRT	496.19K
29	LA27BackrestActuatorBackFixing.SLDPRT	186.00K
30	LA27PacificBackRestActuatorDriveShaftCasing.SLDPRT	218.93K
31	LA27PacificBackrestMainBodyAssembly.SLDASM	478.08K
32	LA27PacificFootRestActuatorDriveShaftCasing.SLDPRT	231.06K
33	LA27PacificFootSectionMainBodyAssembly.SLDASM	478.98K
34	LA27R150mmDriveShaft.SLDPRT	78.10K
35	LA27R150mmStrokeDriveShaftAssembly.SLDASM	113.30K
36	LA27控制盒.SLDPRT	1.46M
37	LA27控制盒电池.SLDPRT	228.15K
38	MCC9402.SLDPRT	106.06K
39	MS03-04-4.SLDPRT	85.49K
40	P1303000-Z-BE_6x35空心销.SLDPRT	55.80K
41	P320-01-1_3型床架组件.SLDASM	236.69K
42	P320-01-1_3型床架组件ASM.SLDASM	689.18K
43	P320-01-3_3型腿框组件.SLDASM	196.41K
44	PE120-01-1-10_刹车枢轴板.SLDPRT	81.15K
45	PE120-01-1-1_底盘架长直管（左）.SLDPRT	141.92K
46	PE120-01-1-2_底盘架床头短直管.SLDPRT	110.01K
47	PE120-01-1-5_底盘架长直管（右）.SLDPRT	144.79K
48	PE120-01-1-6-Z_刹车系统.SLDASM	333.82K
49	PE120-01-1-6_刹车系统.SLDASM	332.78K
50	PE120-01-1-7_六角棒.SLDPRT	75.84K
51	PE120-01-1-8_六角棒（带内孔）.SLDPRT	77.20K
52	PE120-01-1-9_刹车连接杆.SLDPRT	116.74K
53	PE120-01-1_底盘架.SLDASM	223.82K
54	PE120-01-1_底盘组件ASM.SLDASM	3.98M
55	PE120-01-2-3-1_曲柄.SLDPRT	55.13K
56	PE120-01-2-3-2_曲柄传动臂.SLDPRT	83.71K
57	PE120-01-2-3-3_横梁管.SLDPRT	74.69K
58	PE120-01-2-3-4_控制盒电池固定板.SLDPRT	59.89K
59	PE120-01-2-3-5_控制盒限位角铁.SLDPRT	142.87K
60	PE120-01-2-3_床头曲柄.SLDASM	136.81K
61	PE120-01-2-5_16mm轴承轴.SLDPRT	66.89K
62	PE120-01-2-6_12mm固定轴.SLDPRT	66.54K
63	PE120-01-2-8_床头升降曲柄上盖.SLDPRT	706.29K
64	PE120-01-2-9_床头升降曲柄下盖.SLDPRT	534.04K
65	PE120-01-2_床头曲柄组件ASM.SLDASM	1.19M
66	PE120-01-3-1_床尾升降曲柄上盖.SLDPRT	411.19K
67	PE120-01-3-2_床尾升降曲柄下盖.SLDPRT	287.81K
68	PE120-01-3-3_床尾曲柄.SLDASM	113.16K
69	PE120-01-3_床尾曲柄组件ASM.SLDASM	348.58K
70	PE120-01-4-1_床架侧盖板.SLDPRT	206.62K
71	PE120-01-4-2-3_床架连接板.SLDPRT	85.63K
72	PE120-01-4-2-4_护栏固定衬套.SLDPRT	69.94K
73	PE120-01-4-3-1_升降电机安装板.SLDPRT	70.13K
74	PE120-01-4-3-2_管线支架.SLDPRT	81.08K
75	PE120-01-4-3-3_床架短方管1.SLDPRT	83.60K
76	PE120-01-4-3_床架短方管组件（电线架）.SLDASM	103.08K
77	PE120-01-5-2_护栏摆动臂.SLDPRT	107.12K
78	PE120-01-5-3_护栏固定臂.SLDPRT	60.48K
79	PE120-01-5-4_护栏摆动块.SLDPRT	283.09K
80	PE220-01-1-1-2_背部铰链板1.SLDPRT	50.75K
81	PE220-01-1-1-3_背部铰链衬套1.SLDPRT	100.75K
82	PE220-01-1-2-1_2型床架短方管1.SLDPRT	89.38K
83	PE220-01-1-2-2_背部电机安装板.SLDPRT	68.55K
84	PE220-01-1-4_2型床架短方管2.SLDPRT	89.24K
85	PE220-01-2-2-1_背部调节板.SLDPRT	55.14K
86	PE220-01-2-2-2_背框架横梁.SLDPRT	86.02K
87	PE220-01-2-3_背部铰链板2.SLDPRT	44.58K
88	PE220-01-2-4_背部铰链衬套2.SLDPRT	83.16K
89	PE220-01-3-1_毛巾架轴.SLDPRT	56.46K
90	PE220-01-3_毛巾架.SLDPRT	89.45K
91	PE220-01-6_太平洋电动诊断床枕头.SLDPRT	110.49K
92	PE320-01-1-1-1_3型床架长方管.SLDPRT	139.48K
93	PE320-01-1-1-2_3型背部铰链板2.SLDPRT	45.69K
94	PE320-01-1-2_3型床架短方管组件.SLDASM	84.81K
95	PE320-01-1-3_3型底盘架床尾短直管.SLDPRT	118.15K
96	PE320-01-1-5_3型床架短方管组件2.SLDASM	76.64K
97	PE320-01-2-1_背框架弯管.SLDPRT	266.65K
98	PE320-01-2_3型背框组件.SLDASM	181.21K
99	PE320-01-3-1_腿框架弯管.SLDPRT	277.24K
100	PE320-01-3-2_腿框架横梁.SLDPRT	85.20K
101	PE320-01-3-3_腿部调节板.SLDPRT	76.56K
102	PE320-01-3-4_腿部铰链板1.SLDPRT	57.49K
103	PE320-01-4-2床架中纤板.SLDPRT	61.03K
104	PE320-01-4_3型床垫.SLDPRT	107.98K
105	PE320-01-5-1_3型护栏弯管.SLDPRT	139.99K
106	PE320-01-5-2背靠床垫中纤板.SLDPRT	87.72K
107	PE320-01-5-4腿部中纤板.SLDPRT	75.43K
108	PE320-01-5-A_3型护栏组件.SLDASM	147.59K
109	PE320-01-5_3型右护栏组件ASM.SLDASM	318.67K
110	PE320-01-5_3型左护栏组件ASM.SLDASM	322.27K
111	PE320-01-5_3型背部床垫.SLDPRT	173.48K
112	PE320-01-6_3型腿部床垫.SLDPRT	177.27K
113	PE320-01_太平洋电动诊断床.SLDASM	6.90M
114	PE320脚框铰链组件.SLDASM	66.02K
115	PE320铰链.SLDASM	70.39K
116	S0000006_50x25矩形管塞.SLDPRT	104.65K
117	S0000049_Φ38圆管塞.SLDPRT	89.44K
118	S0003014_φ5X16空心销.SLDPRT	102.85K
119	S0105118_M10x55外六角螺栓.SLDPRT	99.90K
120	S0105828_M10x50外六角螺栓.SLDPRT	102.39K
121	S0108419_M10x40外六角头螺栓半牙.SLDPRT	109.13K
122	S0108890_M10x45外六角头螺栓半牙.SLDPRT	108.13K
123	S0200009M6带帽螺母.SLDPRT	217.37K
124	S0200027_M6自锁螺母.SLDPRT	307.56K
125	S0200029_M6X15外六角螺栓.SLDPRT	110.13K
126	S0205016_M12自锁螺母.SLDPRT	309.50K
127	S0205020_M10x35外六角螺栓.SLDPRT	103.46K
128	S0205107_M10尼龙自锁螺母.SLDPRT	266.86K
129	S0208013_M8x16六角螺栓.SLDPRT	107.14K
130	S0208016_M5自锁螺母.SLDPRT	322.24K
131	S0211019_M6压铆螺母.SLDPRT	44.31K
132	S0308003_Φ6平垫圈.SLDPRT	134.06K
133	S0308004_M10平垫圈.SLDPRT	119.16K
134	S0308007_M8平垫圈.SLDPRT	116.62K
135	S0390000_M8外齿锁紧垫圈.SLDPRT	145.83K
136	S0400000_10mm帽扣.SLDPRT	202.34K
137	S0411015_φ6X20抽芯铆钉.SLDPRT	130.55K
138	Shaft400mmPlasticBush.SLDPRT	92.09K
139	Y1800812_Φ16xΦ22x14轴承.SLDPRT	217.35K
140	升降电机组件ASM.SLDASM	549.15K
141	导线管塑料螺母.SLDPRT	101.63K
142	毛巾.SLDPRT	72.71K
143	背部电机组件.SLDASM	553.15K
144	腿部电机组件.SLDASM	551.99K

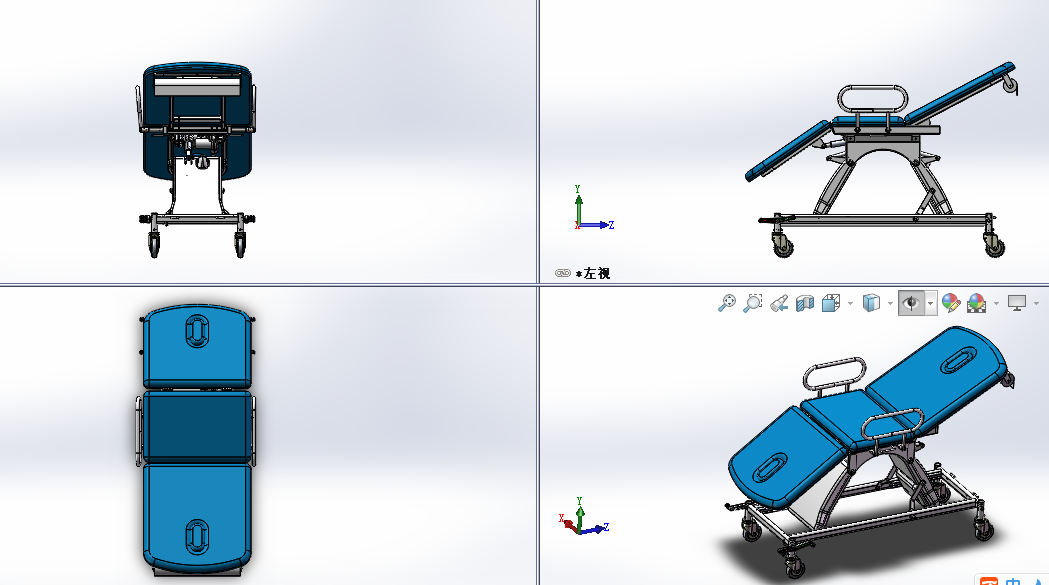

145	四视图.png	229.54K

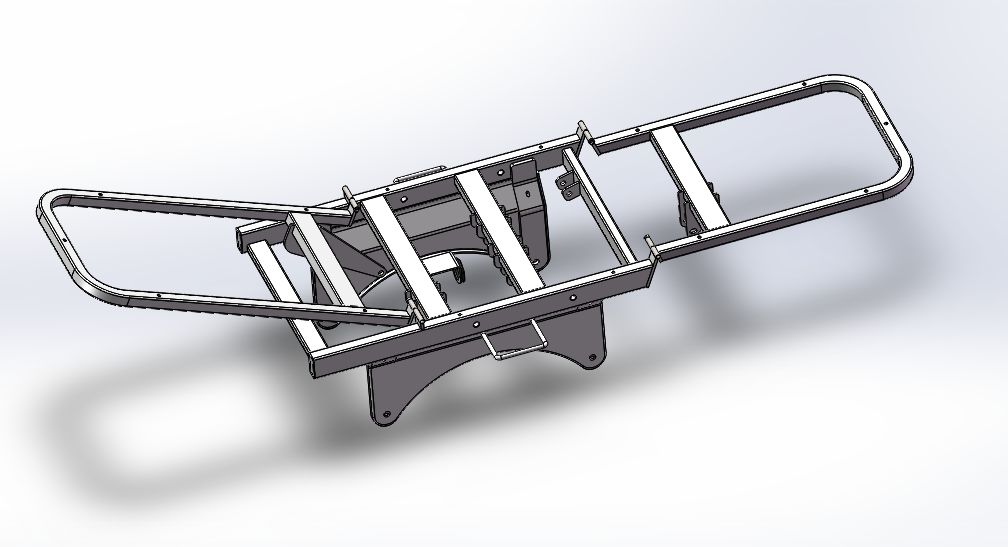

146	床架.png	263.33K

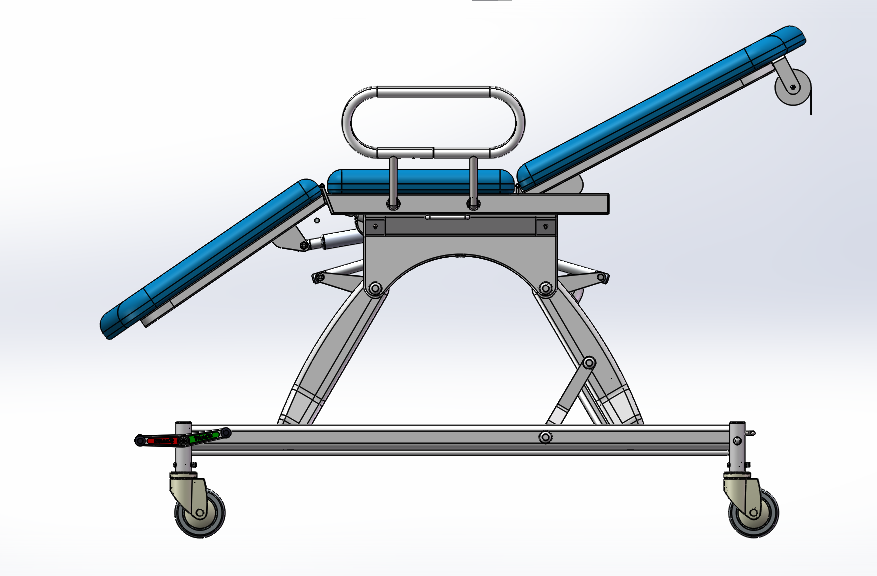

147	正视图.png	138.85K

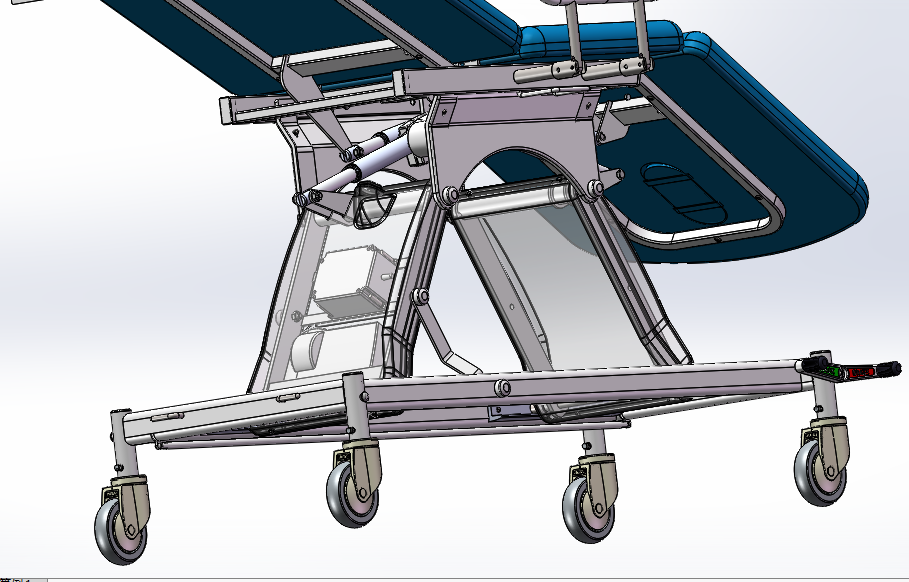

148	细节图.png	280.40K

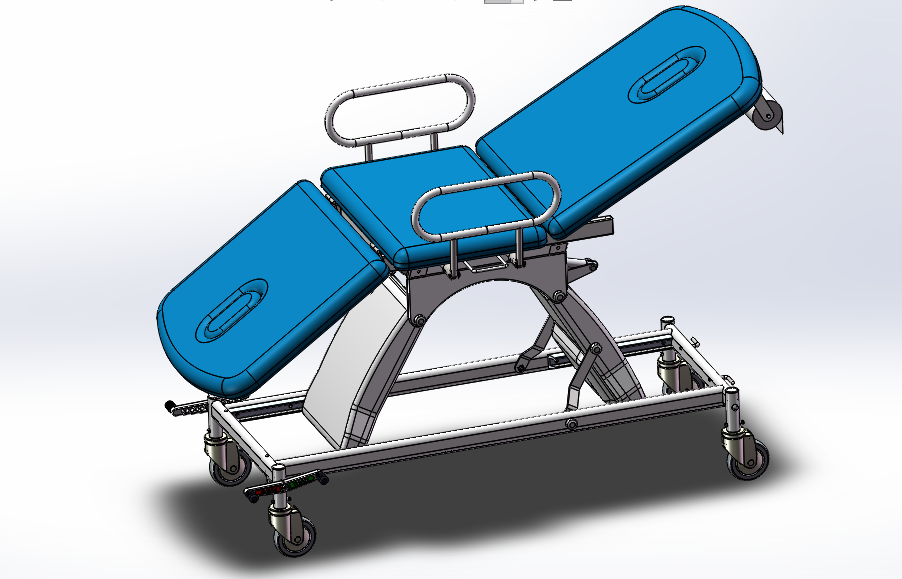

149	装配图.png	234.91K
