水下机器人液压系统（SW+CAD+说明书）（ID:2543546）

查找相似图纸

机械设备 / 非标机械 / 水下机器人液压系统（SW+CAD+说明书）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	水下机器人液压系统设计开题报告.doc	389.00K

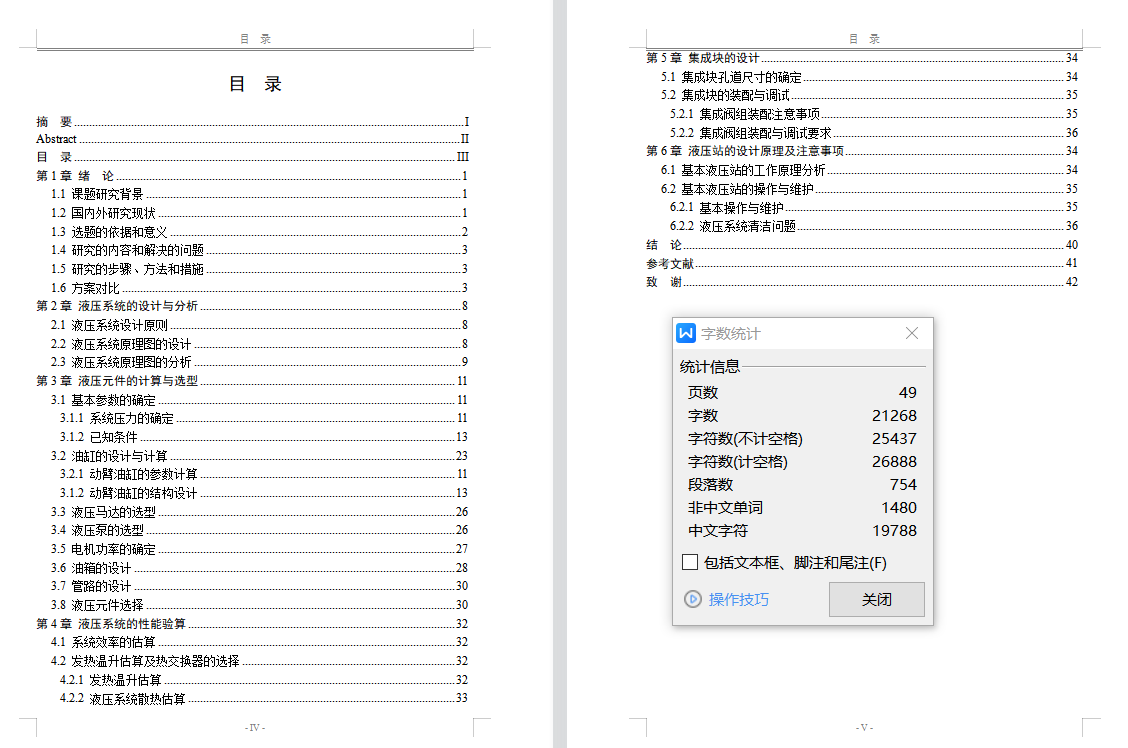

2	水下机器人液压系统设计毕业设计（论文）.doc	657.88K
3	水下机器人油箱焊合-改1.DWG	287.62K
4	水下机器人油箱焊合.DWG	250.97K

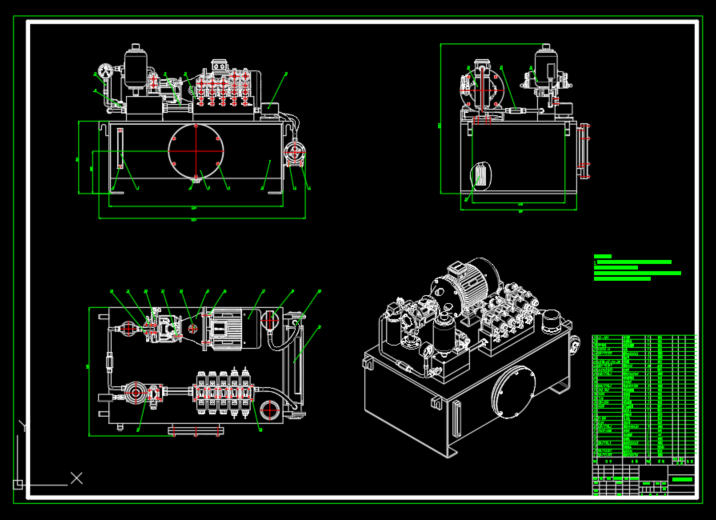

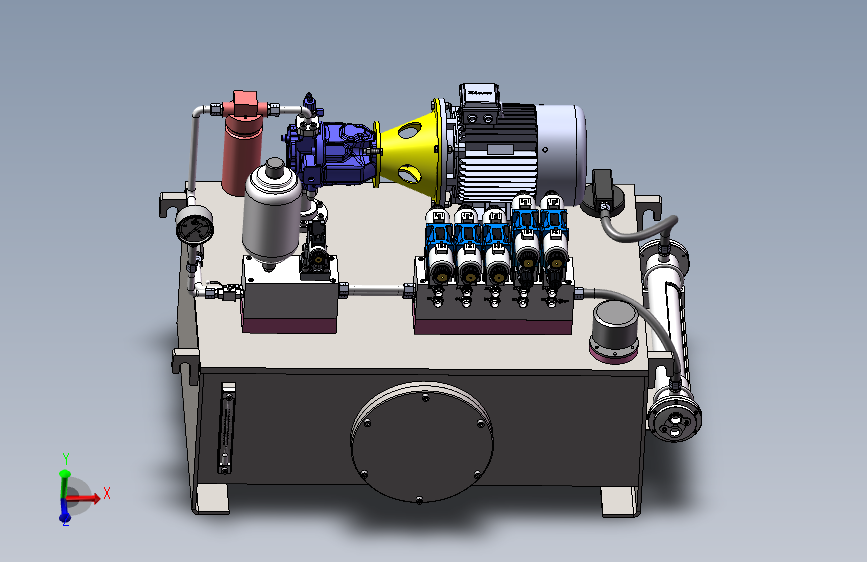

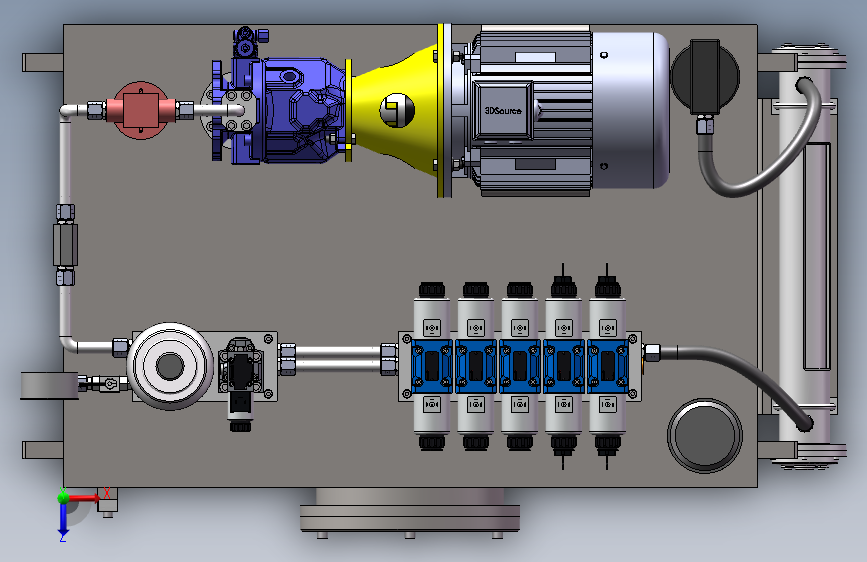

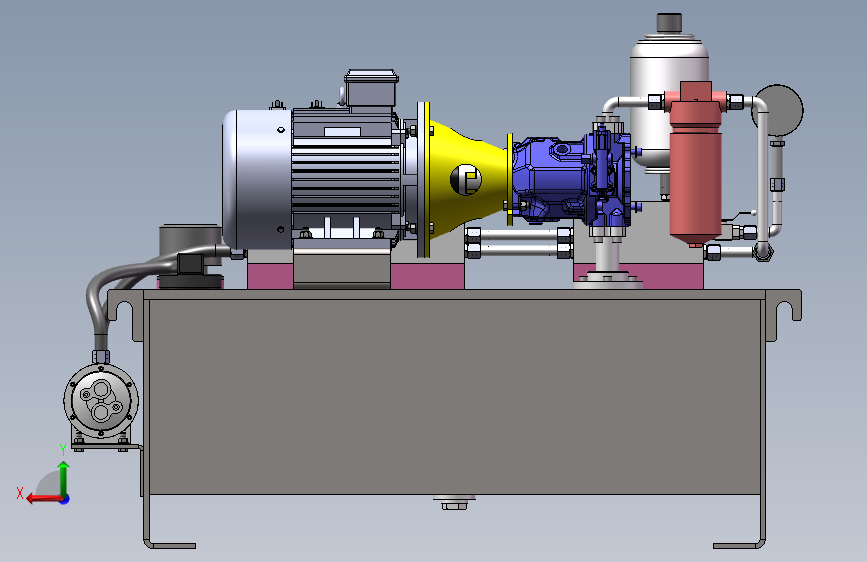

5	水下机器人泵站装配图.DWG	2.23M

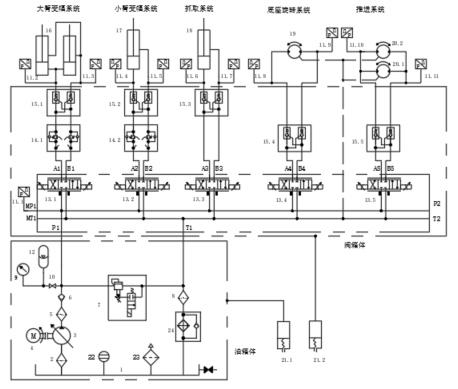

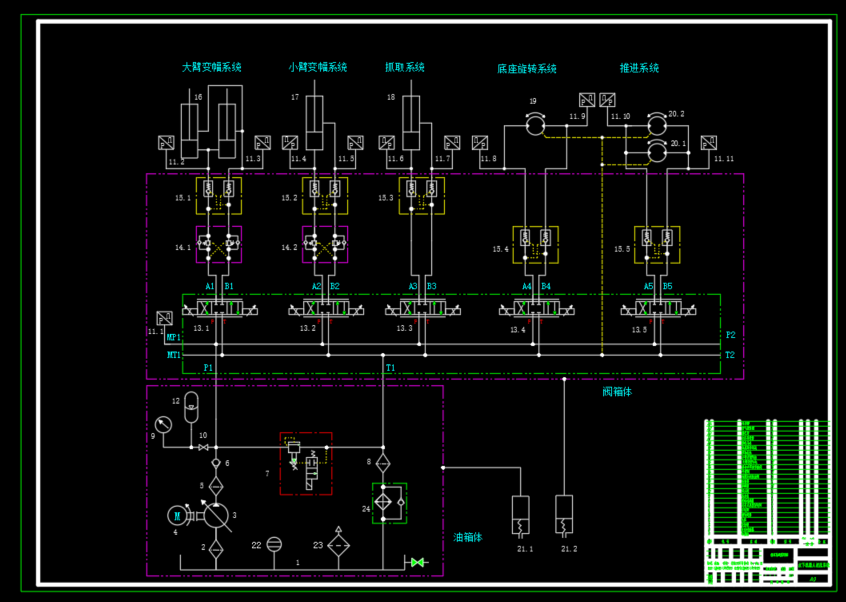

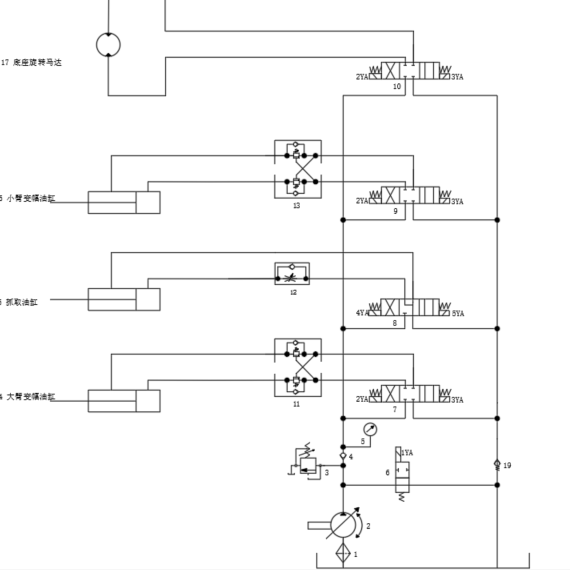

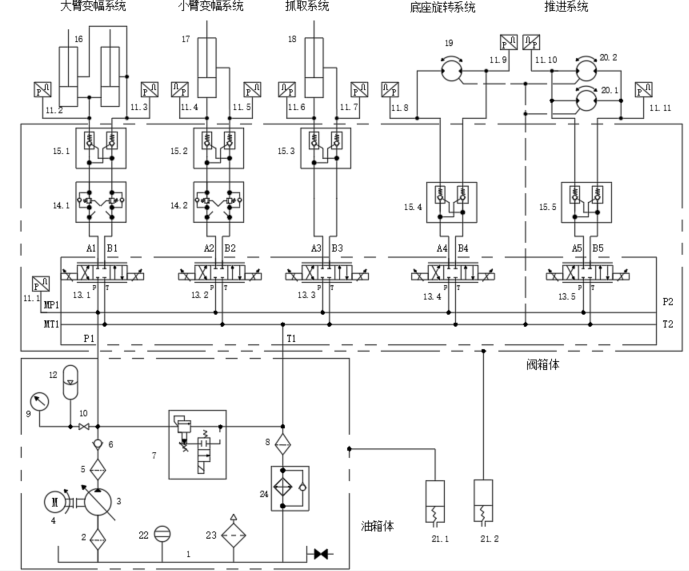

6	水下机器人液压系统原理图-A0.dwg	205.07K

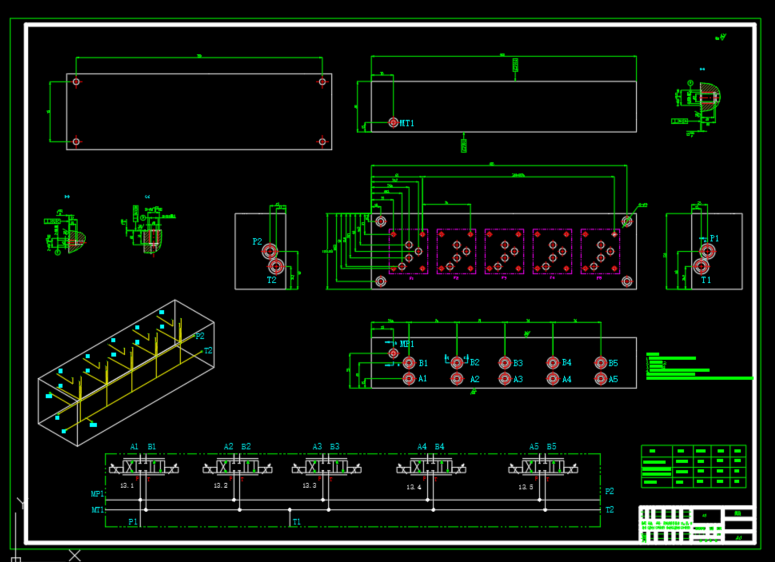

7	阀块-A0-改.DWG	217.62K
8	阀块-A0.DWG	224.90K

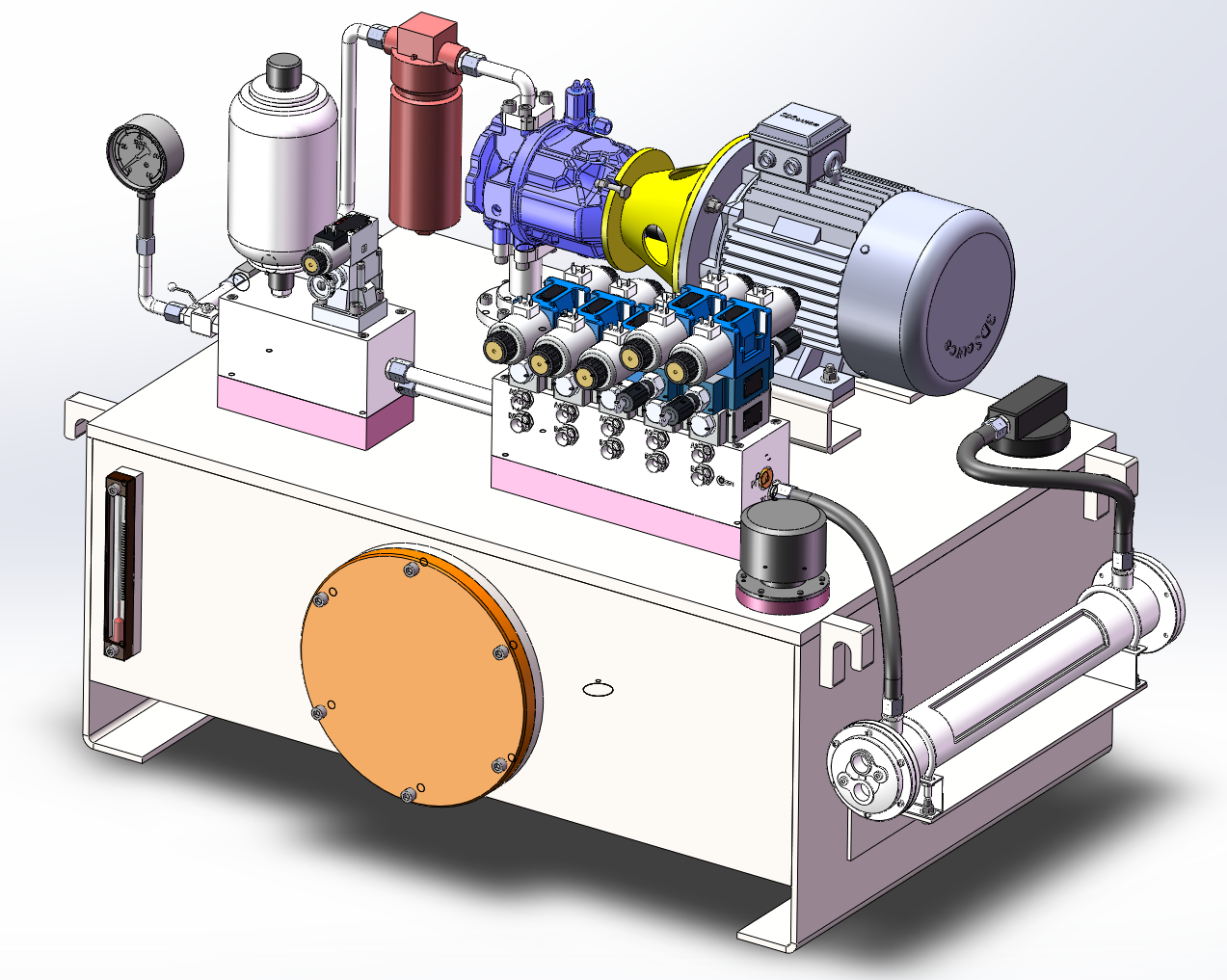

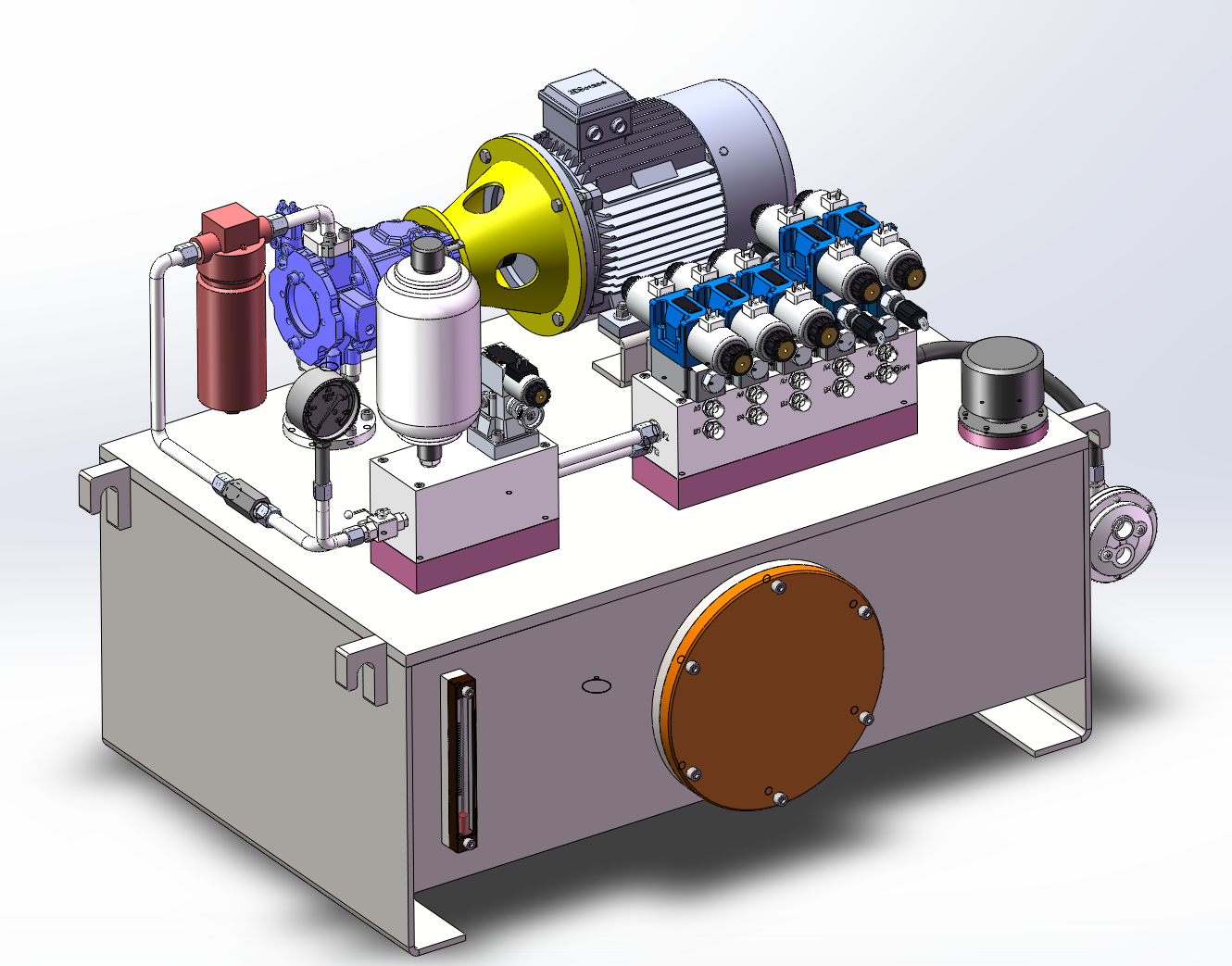

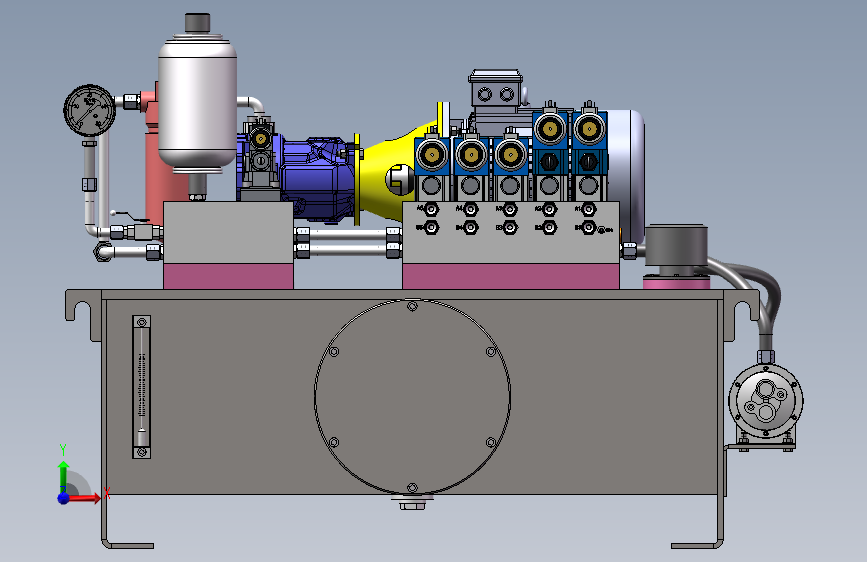

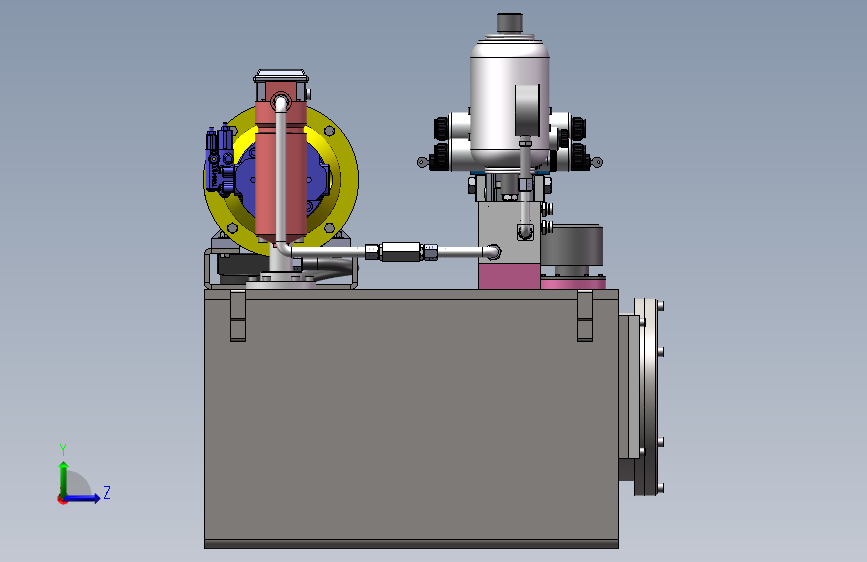

9	水下机器人泵站装配图.SLDASM	8.87M
10	水下机器人泵站装配图.SLDDRW	1.51M
11	GB／T5781-2000六角头螺栓全螺纹C级M10×30-00.SLDPRT	143.38K
12	GB／T5781-2000六角头螺栓全螺纹C级M12×45-00.SLDPRT	141.72K
13	GB／T5781-2000六角头螺栓全螺纹C级M12×50-00.SLDPRT	141.31K
14	GB／T6187-2000全金属六角法兰面锁紧螺母M10-00.SLDPRT	117.74K
15	GB／T6187-2000全金属六角法兰面锁紧螺母M12-00.SLDPRT	116.04K
16	GB／T70．1-2000内六角圆柱头螺钉M10×30-00.SLDPRT	126.99K
17	GB／T70．1-2000内六角圆柱头螺钉M12×40-00.SLDPRT	128.21K
18	GB／T70．1-2000内六角圆柱头螺钉M12×45-00.SLDPRT	126.54K
19	GB／T70．1-2000内六角圆柱头螺钉M6×140-00.SLDPRT	95.26K
20	GB／T70．1-2000内六角圆柱头螺钉M6×90-00.SLDPRT	99.22K
21	GB／T70．1-2000内六角圆柱头螺钉M8×80-00.SLDPRT	100.46K
22	JQR冷却器支座9.SLDPRT	112.80K
23	JQR吊耳.SLDPRT	72.26K
24	JQR回油过滤器凸台9.SLDPRT	80.48K
25	JQR放油孔焊接板9.SLDPRT	98.74K
26	JQR油箱前侧板9.SLDPRT	75.60K
27	JQR油箱加强板9.SLDPRT	63.61K
28	JQR油箱右侧板9.SLDPRT	93.28K
29	JQR油箱后侧板9.SLDPRT	67.14K
30	JQR油箱左侧板9.SLDPRT	93.65K
31	JQR油箱底板9.SLDPRT	68.98K
32	JQR油箱清洗孔法兰管9.SLDPRT	123.88K
33	JQR油箱焊合9.SLDASM	234.13K
34	JQR油箱焊合9.SLDDRW	293.33K
35	JQR油箱隔板9.SLDPRT	66.08K
36	JQR油箱顶板9.SLDPRT	124.84K
37	JQR温度计安装座9.SLDPRT	66.18K
38	JQR电机支座.SLDPRT	125.82K
39	JQR空气滤清器底座9.SLDPRT	102.50K
40	JQR裙边9.SLDPRT	69.90K
41	JQR阀块垫板2-9.SLDPRT	90.54K
42	JQR阀块垫板9.SLDPRT	89.62K
43	1CM-18-22WD-00.SLDPRT	192.14K
44	A10VS071变量柱塞泵00.SLDPRT	5.06M
45	GB／T18615-2002焊接接头M22-00.SLDPRT	171.48K
46	GU-H40精过滤器-00.SLDPRT	135.66K
47	JB-ZQ-4450油塞-M42-00.SLDPRT	145.87K
48	LK10-65-24-38联轴器00.SLDPRT	771.95K
49	QUQ型液压空气滤清器QUQ3-00.SLDPRT	1.24M
50	S10单向阀00.SLDPRT	117.73K
51	SL-309旋流式油冷却器-00.SLDPRT	1.15M
52	Y200L-4电机JQR.SLDPRT	1.04M
53	出油管法兰板00.SLDPRT	130.59K
54	吸油管密封固定组件1-00.SLDPRT	117.47K
55	吸油管法兰板00.SLDPRT	135.22K
56	回油过滤器-00.SLDPRT	150.84K
57	油管1-00.SLDPRT	81.90K
58	油管2-00.SLDPRT	104.33K
59	油管3-00.SLDPRT	83.06K
60	油箱盖00.SLDPRT	126.18K
61	液位计00.SLDPRT	373.04K
62	软管1-00.SLDPRT	141.23K
63	软管2-00.SLDPRT	170.98K
64	钟罩00.SLDPRT	238.57K
65	4MN-18WD胶垫内六角堵头永华00.SLDPRT	203.49K
66	4WRA10E-00.SLDPRT	1.51M
67	JQR阀块.SLDPRT	964.31K
68	Z2FS10叠加式双向节流阀00.SLDPRT	1.27M
69	Z2S10叠加式双向液压锁00.SLDPRT	1.15M
70	集成块1-00.SLDASM	2.32M
71	1CM-18-18WD旋入直通接头00.SLDPRT	272.27K
72	1DM-22-27WD00.SLDPRT	220.25K
73	DBW10先导式溢流阀00.SLDPRT	2.15M
74	GB／T18615-2002焊接接头M18-00.SLDPRT	174.77K
75	QJH型高压球芯截止阀-M18-00.SLDPRT	225.81K
76	Y-100压力表-00.SLDPRT	699.18K
77	国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-00.SLDPRT	161.39K
78	油管200.SLDPRT	115.44K
79	阀块00.SLDPRT	120.40K
80	集成块2-00.SLDASM	1.60M

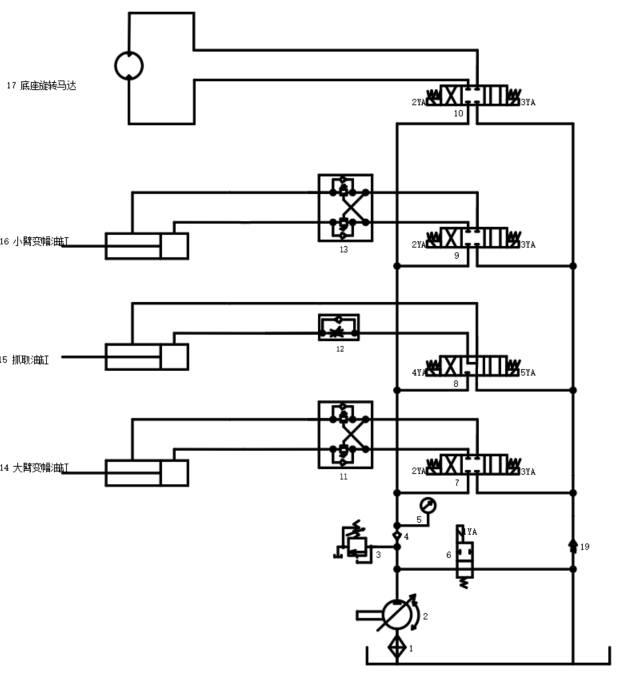

81	1.png	51.15K
82	2.png	48.65K
83	3.png	79.25K
84	4.png	38.68K

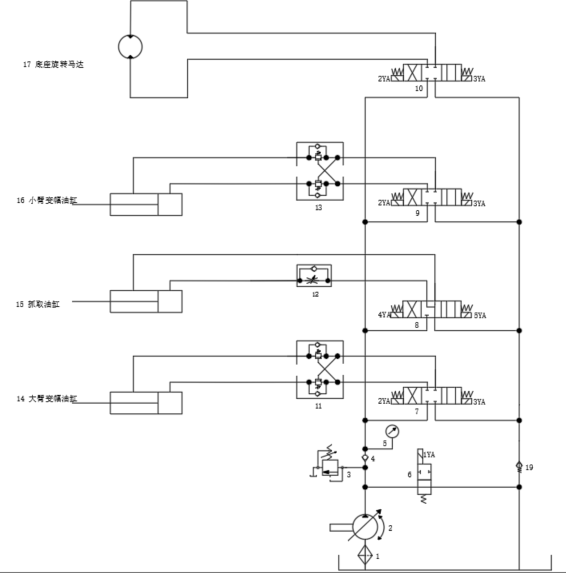

85	5.png	39.50K
86	屏幕截图2023-08-06235848.png	135.42K
87	屏幕截图2023-08-06235914.png	135.79K

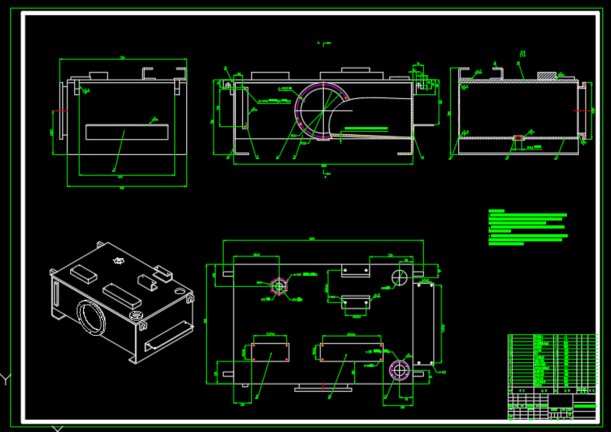

88	屏幕截图2023-08-06235940.png	78.39K
89	屏幕截图2023-08-06235957.png	113.20K
90	屏幕截图2023-08-07000026.png	163.12K
91	屏幕截图2023-08-07000037.png	48.54K
92	屏幕截图2023-08-07000125.png	82.83K
