SS404A-22GECP28M4A（ID:254581）

机械设备 / 机加工设备 / SS404A-22GECP28M4A

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	404A-22G SS下料单.xls	53.50K
2	404A-22G SS展开图.dwg	15.06M
3	出线封板.SLDDRW	447.50K
4	出线封板.SLDPRT	608.00K
5	出线门.SLDDRW	441.50K
6	出线门.SLDPRT	1.18M
7	出线门加强筋.SLDDRW	378.00K
8	出线门加强筋.SLDPRT	296.50K
9	出线门总成.SLDASM	240.00K
10	出线门总成.SLDDRW	467.00K
11	接线板.SLDDRW	430.50K
12	接线板.SLDPRT	746.00K
13	壳体.SLDASM	1.66M
14	壳体.SLDDRW	1.50M
15	排风封板.SLDDRW	433.50K
16	排风封板.SLDPRT	1.08M
17	排风封板下板.SLDDRW	404.00K
18	排风封板下板.SLDPRT	844.50K
19	排风封板加强筋.SLDDRW	402.00K
20	排风封板加强筋.SLDPRT	297.00K
21	排风封板总成.SLDASM	187.50K
22	排风封板总成.SLDDRW	448.00K
23	进风封板.SLDDRW	353.00K
24	进风封板.SLDPRT	595.50K
25	进风封板加强筋.SLDDRW	379.00K
26	进风封板加强筋.SLDPRT	298.50K
27	进风封板总成.SLDASM	180.00K
28	进风封板总成.SLDDRW	440.50K
29	AMF20面板.SLDDRW	396.00K
30	AMF20面板.SLDPRT	768.00K
31	DSE4620面板.SLDDRW	398.00K
32	DSE4620面板.SLDPRT	780.00K
33	DZ47空开支撑脚.SLDDRW	403.50K
34	DZ47空开支撑脚.SLDPRT	491.00K
35	元器件安装板.SLDDRW	414.50K
36	元器件安装板.SLDPRT	639.50K
37	控制柜.SLDASM	292.00K
38	控制柜.SLDDRW	520.50K
39	控制柜上封板.SLDDRW	383.50K
40	控制柜上封板.SLDPRT	412.50K
41	控制柜下封板.SLDDRW	386.50K
42	控制柜下封板.SLDPRT	421.50K
43	控制柜底板.SLDDRW	425.00K
44	控制柜底板.SLDPRT	729.00K
45	控制柜门.SLDDRW	423.50K
46	控制柜门.SLDPRT	946.50K
47	控制柜门加强筋.SLDDRW	390.00K
48	控制柜门加强筋.SLDPRT	268.00K
49	控制柜门总成.SLDASM	185.50K
50	控制柜门总成.SLDDRW	405.50K
51	控制柜门楣.SLDDRW	409.50K
52	控制柜门楣.SLDPRT	850.50K
53	控制柜门槛.SLDDRW	433.00K
54	控制柜门槛.SLDPRT	863.50K
55	控制柜面板.SLDASM	151.50K
56	控制柜面板.SLDDRW	404.00K
57	机械面板.SLDDRW	407.50K
58	机械面板.SLDPRT	916.00K
59	面板加强筋.SLDDRW	749.00K
60	面板加强筋.SLDPRT	268.50K
61	面板挡板.SLDDRW	387.50K
62	面板挡板.SLDPRT	249.50K
63	水箱立板.SLDDRW	507.00K
64	水箱立板.SLDPRT	1.48M
65	水箱立板加强筋.SLDDRW	392.00K
66	水箱立板加强筋.SLDPRT	334.00K
67	水箱立板对称件.SLDPRT	826.00K
68	水箱立板对称件总成.SLDASM	239.50K
69	水箱立板总成.SLDASM	240.50K
70	水箱立板总成.SLDDRW	478.50K
71	水箱立板隔板固定.SLDDRW	393.00K
72	水箱立板隔板固定.SLDPRT	433.50K
73	电机立板1.SLDDRW	515.50K
74	电机立板1.SLDPRT	2.35M
75	电机立板1总成.SLDASM	318.00K
76	电机立板1总成.SLDDRW	549.50K
77	电机立板2.SLDDRW	509.50K
78	电机立板2.SLDPRT	2.33M
79	电机立板2总成.SLDASM	310.00K
80	电机立板2总成.SLDDRW	559.00K
81	电机立板加强筋.SLDDRW	378.00K
82	电机立板加强筋.SLDPRT	280.00K
83	电机立板隔板固定1.SLDDRW	394.00K
84	电机立板隔板固定1.SLDPRT	441.00K
85	电机立板隔板固定1对称件.SLDPRT	306.50K
86	电机立板隔板固定2.SLDDRW	392.00K
87	电机立板隔板固定2.SLDPRT	447.00K
88	电机立板隔板固定2对称件.SLDPRT	300.50K
89	立板进风罩.SLDASM	143.00K
90	立板进风罩.SLDDRW	444.00K
91	立板进风罩封板.SLDDRW	364.50K
92	立板进风罩封板.SLDPRT	228.00K
93	立板进风罩底板.SLDDRW	423.50K
94	立板进风罩底板.SLDPRT	384.50K
95	起吊对接板.SLDDRW	355.00K
96	起吊对接板.SLDPRT	241.50K
97	起吊底板.SLDDRW	352.50K
98	起吊底板.SLDPRT	295.50K
99	起吊竖梁.SLDDRW	441.00K
100	起吊竖梁.SLDPRT	335.00K
101	起吊竖梁1总成.SLDASM	250.00K
102	起吊竖梁1总成.SLDDRW	480.50K
103	起吊竖梁2总成.SLDASM	241.00K
104	起吊竖梁2总成.SLDDRW	523.50K
105	起吊顶板.SLDDRW	352.50K
106	起吊顶板.SLDPRT	300.00K
107	门挡角铁1.SLDDRW	388.00K
108	门挡角铁1.SLDPRT	230.50K
109	门挡角铁2.SLDDRW	382.50K
110	门挡角铁2.SLDPRT	290.50K
111	大门.SLDDRW	425.00K
112	大门.SLDPRT	1.02M
113	大门加强板.SLDDRW	354.50K
114	大门加强板.SLDPRT	217.00K
115	大门加强槽钢.SLDDRW	383.50K
116	大门加强槽钢.SLDPRT	277.00K
117	大门总成.SLDASM	216.50K
118	大门总成.SLDDRW	441.00K
119	重复_门槛.SLDDRW	405.50K
120	重复_门槛.SLDPRT	826.00K
121	门扣.SLDDRW	354.50K
122	门扣.SLDPRT	179.00K
123	门扣折弯.SLDPRT	201.50K
124	门锁盒.SLDASM	153.50K
125	门锁盒.SLDDRW	428.00K
126	门锁盒1.SLDDRW	379.00K
127	门锁盒1.SLDPRT	290.50K
128	门锁盒2.SLDDRW	372.50K
129	门锁盒2.SLDPRT	297.00K
130	门锁盒3.SLDDRW	374.00K
131	门锁盒3.SLDPRT	268.00K
132	导风隔板.SLDDRW	455.00K
133	导风隔板.SLDPRT	573.50K
134	导风隔板右封板.SLDDRW	382.50K
135	导风隔板右封板.SLDPRT	505.00K
136	导风隔板左封板.SLDDRW	382.50K
137	导风隔板左封板.SLDPRT	505.00K
138	导风隔板总成.SLDASM	172.00K
139	导风隔板总成.SLDDRW	438.50K
140	水箱隔板.SLDDRW	435.50K
141	水箱隔板.SLDPRT	1.09M
142	进风隔板1.SLDDRW	395.50K
143	进风隔板1.SLDPRT	618.50K
144	进风隔板1总成.SLDASM	196.50K
145	进风隔板1总成.SLDDRW	433.50K
146	进风隔板2.SLDDRW	390.50K
147	进风隔板2.SLDPRT	603.00K
148	进风隔板2总成.SLDASM	161.00K
149	进风隔板2总成.SLDDRW	438.00K
150	进风隔板3.SLDDRW	394.50K
151	进风隔板3.SLDPRT	772.50K
152	进风隔板3总成.SLDASM	170.50K
153	进风隔板3总成.SLDDRW	417.50K
154	隔板加强筋350.SLDDRW	373.50K
155	隔板加强筋350.SLDPRT	270.50K
156	隔板加强筋450.SLDDRW	374.00K
157	隔板加强筋450.SLDPRT	266.50K
158	隔板加强筋620.SLDDRW	371.00K
159	隔板加强筋620.SLDPRT	263.00K
160	隔板加强筋850.SLDDRW	372.50K
161	隔板加强筋850.SLDPRT	260.50K
162	吊装圆钢.SLDDRW	353.50K
163	吊装圆钢.SLDPRT	147.50K
164	立柱R焊片.SLDPRT	246.00K
165	顶盖R补角.SLDPRT	189.00K
166	顶盖加强块R.SLDDRW	376.00K
167	顶盖加强块R.SLDPRT	277.00K
168	顶盖.SLDDRW	467.00K
169	顶盖.SLDPRT	3.17M
170	顶盖加强筋800.SLDDRW	379.00K
171	顶盖加强筋800.SLDPRT	290.50K
172	顶盖加强筋920.SLDDRW	382.00K
173	顶盖加强筋920.SLDPRT	288.00K
174	顶盖吊装梁.SLDDRW	398.00K
175	顶盖吊装梁.SLDPRT	370.00K
176	顶盖固定板.SLDDRW	354.00K
177	顶盖固定板.SLDPRT	251.50K
178	顶盖导风隔板固定件1.SLDDRW	388.50K
179	顶盖导风隔板固定件1.SLDPRT	470.00K
180	顶盖导风隔板固定件2.SLDDRW	390.00K
181	顶盖导风隔板固定件2.SLDPRT	470.00K
182	顶盖总成.SLDASM	468.50K
183	顶盖总成.SLDDRW	702.50K
184	顶盖水箱隔板固定件.SLDDRW	400.00K
185	顶盖水箱隔板固定件.SLDPRT	464.00K
186	顶盖起吊板.SLDDRW	357.50K
187	顶盖起吊板.SLDPRT	242.50K
188	80-100AH电瓶架.SLDDRW	394.50K
189	80-100AH电瓶架.SLDPRT	655.50K
190	主梁加强筋.SLDDRW	387.50K
191	主梁加强筋.SLDPRT	248.00K
192	主梁封板.SLDDRW	413.00K
193	主梁封板.SLDPRT	301.50K
194	主梁封板对称件.SLDPRT	186.00K
195	前挡板.SLDDRW	458.50K
196	前挡板.SLDPRT	381.00K
197	叉车梁.SLDDRW	406.50K
198	叉车梁.SLDPRT	338.00K
199	发动机横梁.SLDDRW	466.50K
200	发动机横梁.SLDPRT	357.00K
201	发电机横梁.SLDDRW	515.00K
202	发电机横梁.SLDPRT	469.00K
203	右主梁.SLDDRW	667.00K
204	右主梁.SLDPRT	1.05M
205	吊件.SLDDRW	354.50K
206	吊件.SLDPRT	304.50K
207	后挡板.SLDDRW	483.00K
208	后挡板.SLDPRT	405.50K
209	左主梁.SLDDRW	646.00K
210	左主梁.SLDPRT	1.05M
211	底座.SLDASM	742.00K
212	底座.SLDDRW	1.23M
213	底座排风封板.SLDDRW	389.00K
214	底座排风封板.SLDPRT	869.50K
215	油箱加强筋.SLDDRW	382.50K
216	油箱加强筋.SLDPRT	348.00K
217	油箱封板.SLDDRW	364.00K
218	油箱封板.SLDPRT	403.50K
219	油箱底板.SLDDRW	359.00K
220	油箱底板.SLDPRT	226.50K
221	油箱挡板.SLDDRW	387.00K
222	油箱挡板.SLDPRT	280.50K
223	一级消音器.SLDPRT	260.00K
224	三级环保消音器.SLDPRT	205.50K
225	出气管.SLDPRT	231.50K
226	消音器固定座.SLDDRW	416.00K
227	消音器固定座.SLDPRT	318.50K
228	消音器总成.SLDASM	218.00K
229	消音器横梁.SLDDRW	437.50K
230	消音器横梁.SLDPRT	306.00K
231	进风封板1.SLDDRW	429.00K
232	进风封板1.SLDPRT	331.50K
233	进风封板3.SLDDRW	482.50K
234	进风封板3.SLDPRT	2.41M
235	隔板挡板.SLDDRW	392.00K
236	隔板挡板.SLDPRT	287.00K
237	机组.SLDASM	1.83M
238	机组.SLDDRW	1.46M

此图纸下载需要200金币

立即下载

发布者

纯咖啡

创作: 50

粉丝: 4

加入时间：2022-08-18

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：57.67M

所需金币：200

上传时间：2022-05-05 14:16:42

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2014

标签

发电机组

图纸简介

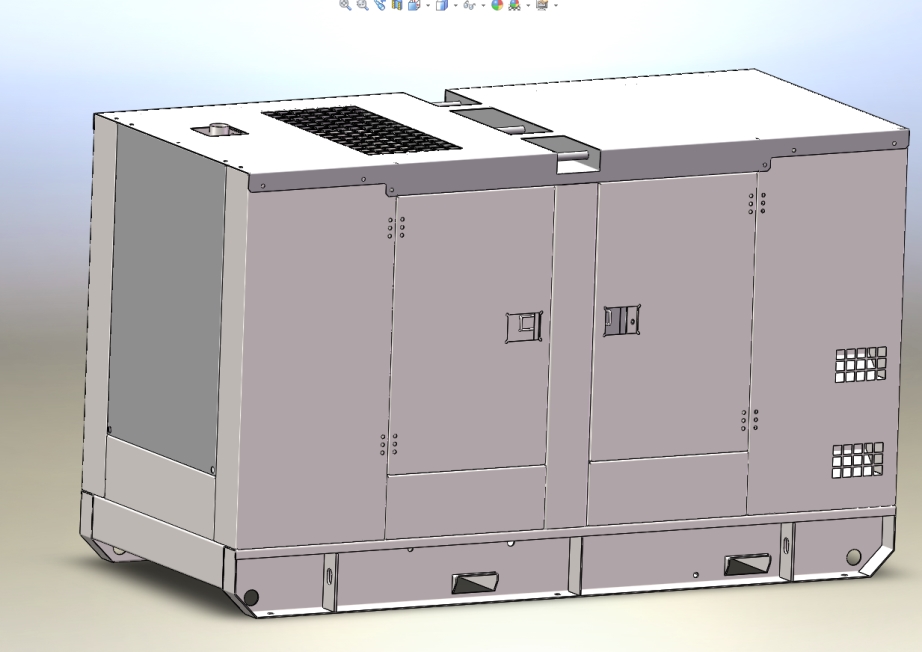

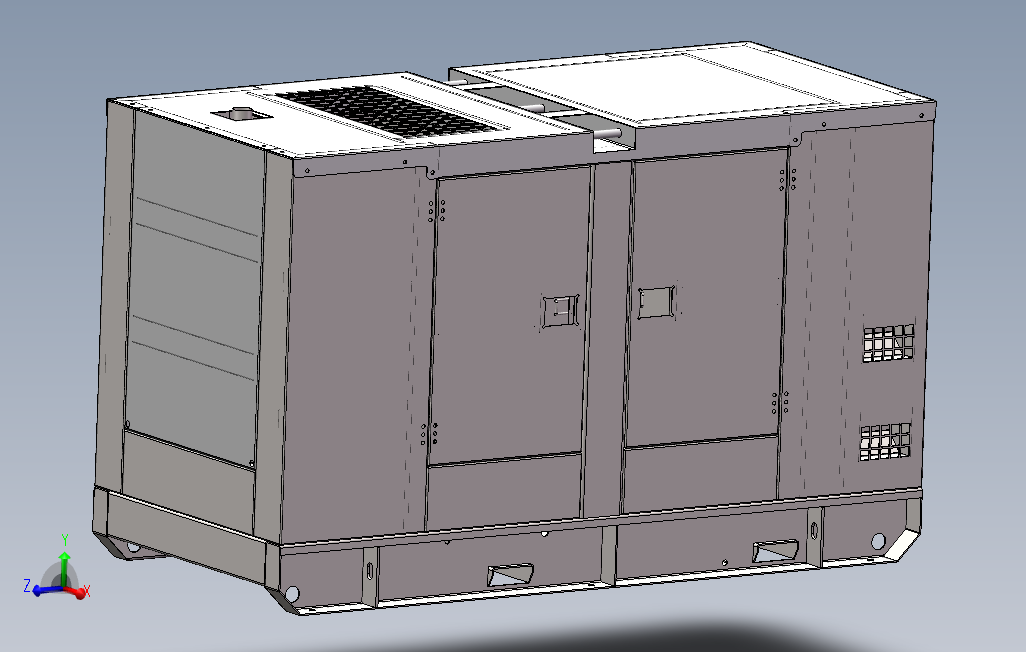

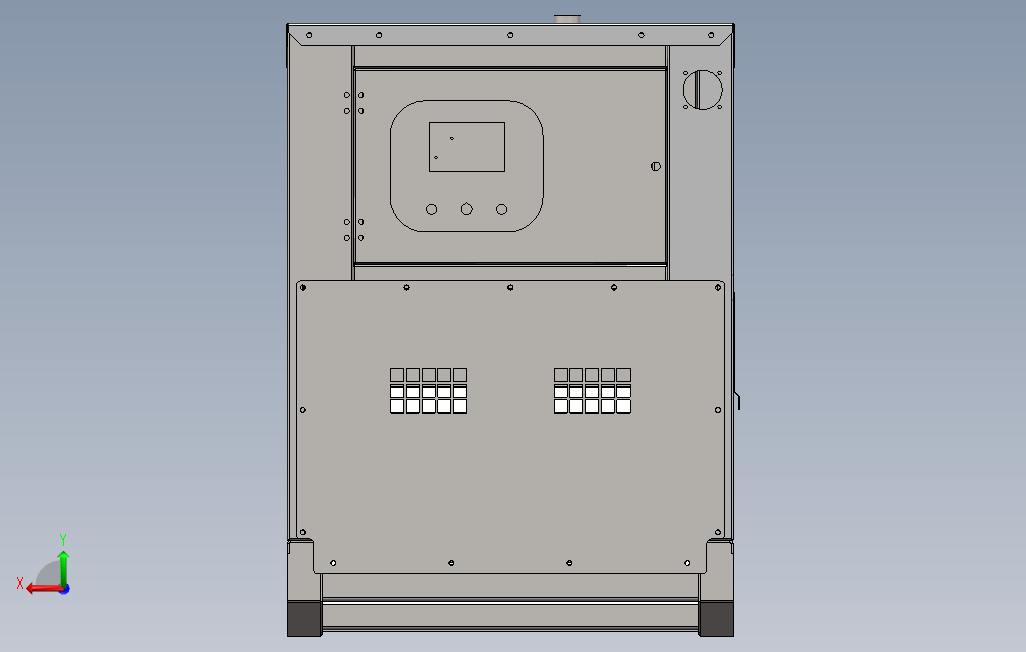

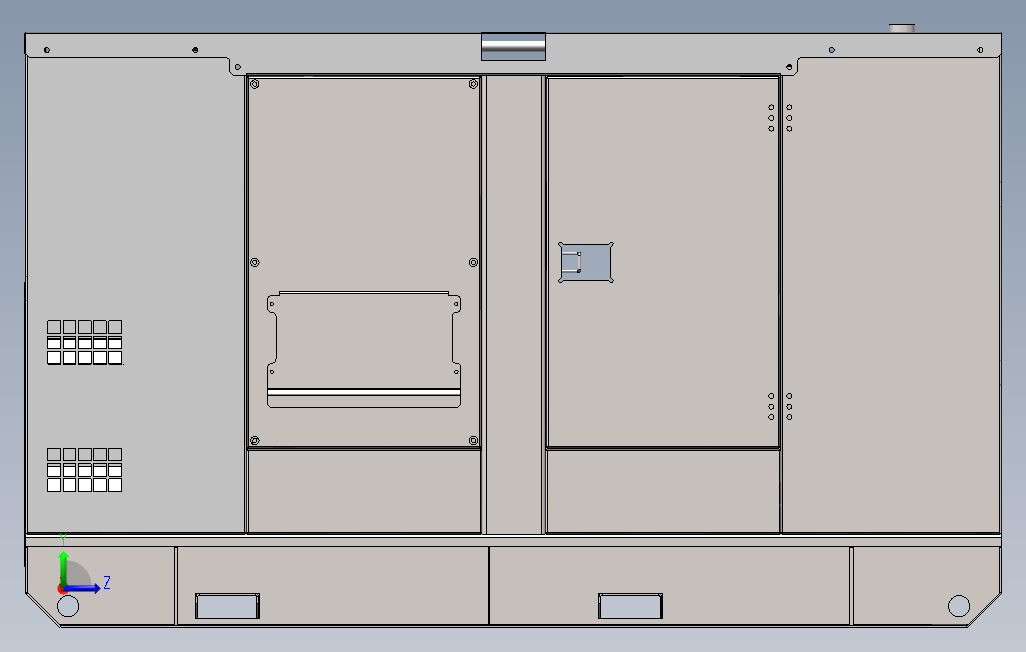

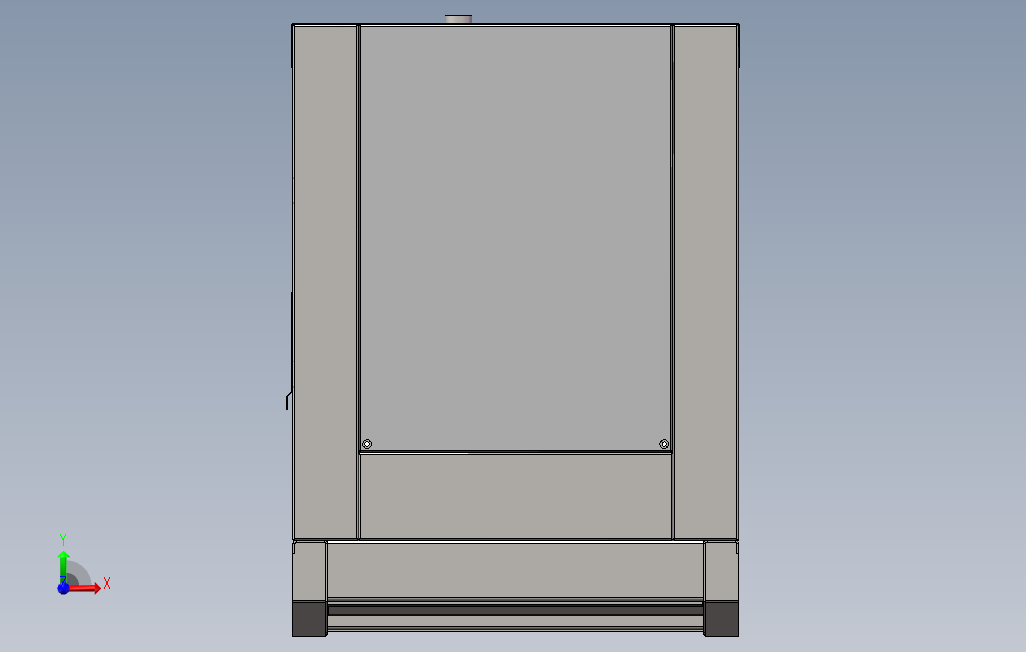

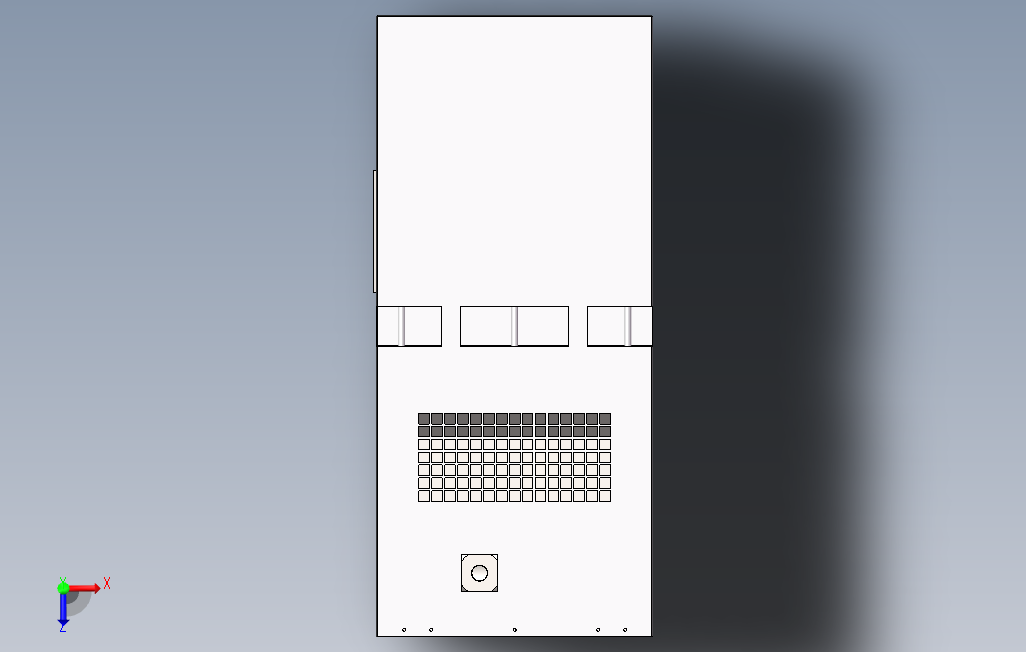

该图纸为一款404A超静音斜角款柴油发电机组钣金加工图，配置：柴油机404A-22G+发电机184E；该机组排风S型设计，排风由水箱前端，引至发电机顶部排出！大大降低了排风噪音。进风通道变长，减小进风通道。消声器采用双消声器进行消声。噪音：55-60分贝。包含激光切割展开图、折弯图、焊接图等，可用于生产加工。
