KYN28-12kV双层手车柜（ID:2560975）

电力仪表 / 成套机柜 / KYN28-12kV双层手车柜

©原创

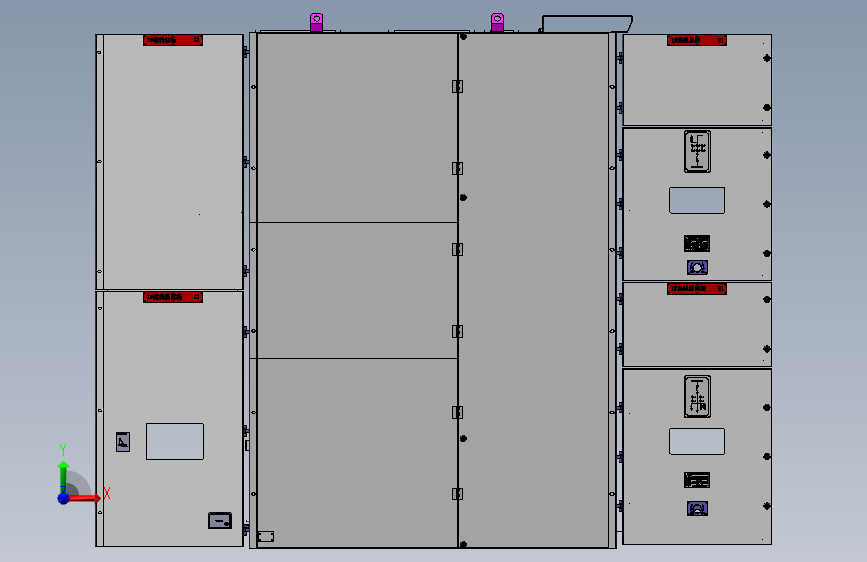

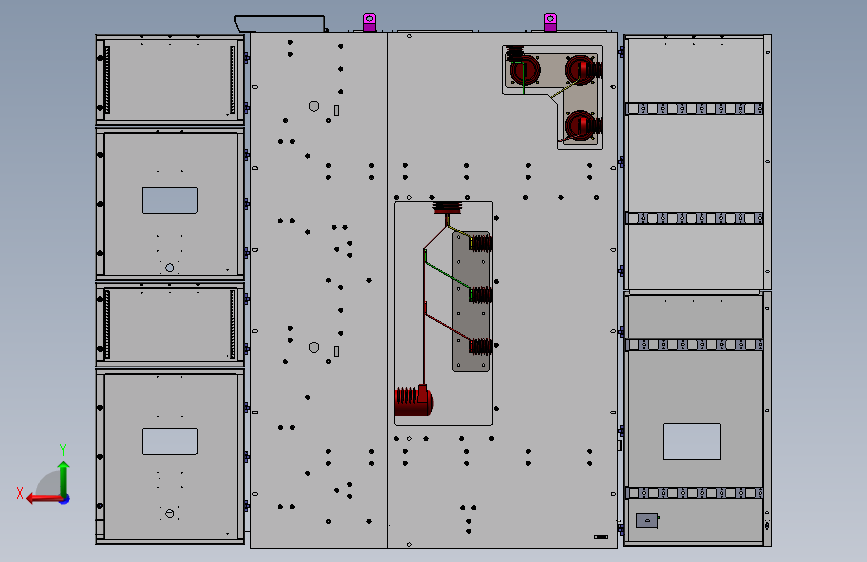

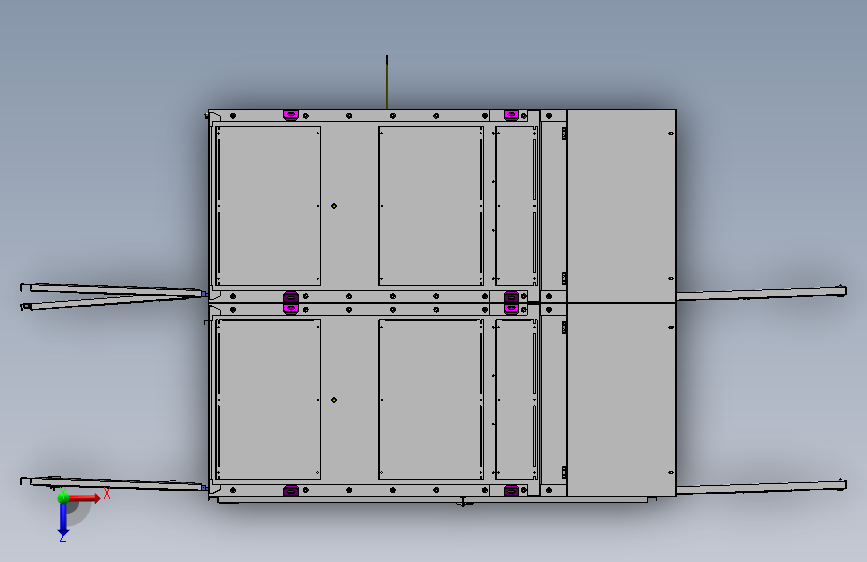

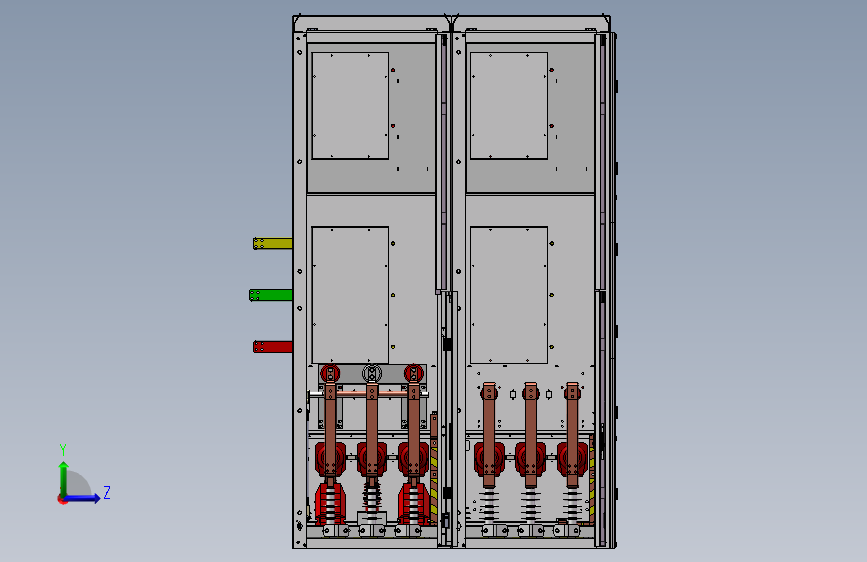

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17559538428756.zip	248.16M
2	KYN28-12kV双层手车柜.SLDASM	21.78M
3	出线柜总装.SLDASM	19.35M
4	壳体骨架方案1.SLDASM	5.50M
5	壳体骨架方案2.SLDASM	5.81M

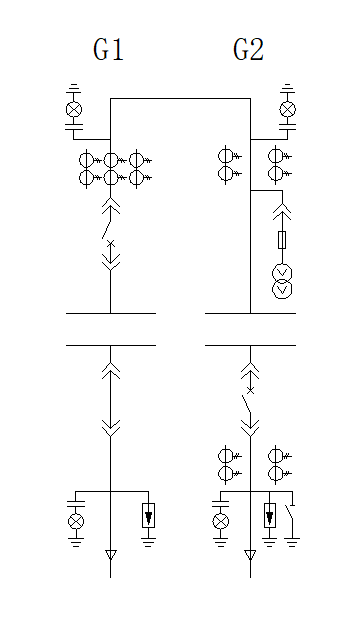

6	系统图.dwg	53.47K
7	进线柜总装.SLDASM	15.36M
8	主母排A.SLDPRT	97.84K
9	主母排B.SLDPRT	103.62K
10	主母排C.SLDPRT	101.61K
11	联络排A.SLDPRT	106.91K
12	联络排B.SLDPRT	92.96K
13	联络排C.SLDPRT	106.28K
14	G1柜母线室分支排.SLDPRT	84.39K
15	G1柜电缆室分支排1.SLDPRT	149.01K
16	G1柜电缆室分支排2.SLDPRT	175.98K
17	G2柜电缆室分支排1.SLDPRT	131.88K
18	G2柜电缆室分支排2.SLDPRT	164.35K
19	G2柜电缆室分支排3.SLDPRT	175.42K
20	G2柜电缆室分支排4.SLDPRT	183.25K
21	G2母线室分支排3.SLDPRT	142.24K
22	G2母线室分支排A1.SLDPRT	144.31K
23	G2母线室分支排A2.SLDPRT	115.02K
24	G2母线室分支排B1.SLDPRT	133.39K
25	G2母线室分支排B2.SLDPRT	129.00K
26	G2母线室分支排C1.SLDPRT	133.20K
27	G2母线室分支排C2.SLDPRT	128.65K
28	联络分支排A1.SLDPRT	152.47K
29	联络分支排A2.SLDPRT	134.04K
30	联络分支排A3.SLDPRT	168.26K
31	联络分支排B1.SLDPRT	140.11K
32	联络分支排B2.SLDPRT	145.49K
33	联络分支排B3.SLDPRT	153.41K
34	联络分支排C1.SLDPRT	151.82K
35	联络分支排C2.SLDPRT	146.82K
36	联络分支排C3.SLDPRT	165.83K
37	60倒角.SLDBLK	22.78K
38	60搭接孔.SLDBLK	23.55K
39	Y型电磁锁.SLDPRT	1.31M
40	塔形密封件Ø105.SLDPRT	345.71K
41	柜后照明灯.SLDPRT	530.23K
42	电缆夹.SLDPRT	243.67K
43	静触头.SLDPRT	135.16K
44	110高二次插件.SLDASM	150.35K
45	110高支架.SLDPRT	320.10K
46	116高二次插件.SLDASM	155.87K
47	116高支架.SLDPRT	324.91K
48	126高二次插件.SLDASM	167.08K
49	126高支架.SLDPRT	322.95K
50	136高二次插件.SLDASM	143.49K
51	136高支架.SLDPRT	322.46K
52	¢25滚轮.SLDPRT	61.49K
53	拉簧.SLDPRT	3.22M
54	轴销.SLDPRT	56.24K
55	锁支架.SLDPRT	130.89K
56	锁杆.SLDPRT	88.55K
57	JN15-12-31.5-210.SLDPRT	3.30M
58	LZZBJ9-10电流互感器.SLDPRT	641.60K
59	避雷器.SLDPRT	157.21K
60	封盖铰链.SLDASM	113.68K
61	铰链1.SLDPRT	126.49K
62	铰链2.SLDPRT	127.87K
63	镜向封盖铰链.SLDASM	24.02K
64	镜向铰链1.SLDPRT	54.31K
65	镜向铰链2.SLDPRT	55.19K
66	PVC标牌G11.SLDPRT	601.27K
67	PVC标牌G12.SLDPRT	744.45K
68	PVC标牌G21.SLDPRT	458.97K
69	PVC标牌G22.SLDPRT	477.26K
70	一次模拟牌G1上.SLDPRT	368.85K
71	一次模拟牌G1下.SLDPRT	237.06K
72	一次模拟牌G2上.SLDPRT	446.17K
73	一次模拟牌G2下.SLDPRT	348.07K
74	摇进摇出牌.SLDPRT	491.12K
75	铭牌.SLDPRT	12.82M
76	CG105-12-Φ95×145传感器（七一）.SLDPRT	437.47K
77	CTH1-12-150触头盒（七一）.SLDPRT	596.30K
78	TG3-10Q-Φ150×235母线套管.SLDPRT	557.16K
79	ZJ105-12Q-Φ95×145绝缘子（七一）.SLDPRT	423.12K
80	触头盒防护罩.SLDPRT	139.90K
81	仪表室铰链.SLDASM	94.71K
82	仪表室铰链1.SLDPRT	101.58K
83	仪表室铰链2.SLDPRT	103.87K
84	CZ58插头.SLDPRT	192.42K
85	CZ58插座.SLDPRT	4.56M
86	CZ58航空插座.SLDASM	1.39M
87	CZ58锁板.SLDPRT	142.47K
88	波纹管接头.SLDPRT	258.76K
89	航空插座联锁装置.SLDASM	1.69M
90	螺钉锁M10.SLDASM	120.23K
91	螺钉锁壳M10.SLDPRT	155.48K
92	螺钉锁芯M10.SLDPRT	148.49K
93	虎爪铰链1.SLDPRT	14B
94	虎爪铰链2.SLDPRT	14B
95	虎爪铰链组装体.SLDASM	14B
96	门铰链11.SLDPRT	149.53K
97	门铰链2.SLDPRT	110.38K
98	门铰链塑料垫.SLDPRT	68.48K
99	门铰链组装体.SLDASM	190.58K
100	门铰链轴销.SLDPRT	187.55K
101	门锁.sldprt	14B
102	铰链CL226-1A.SLDASM	112.38K
103	铰链叶-宁波生久-CL226-1A.SLDPRT	129.49K
104	铰链销-宁波生久-CL226-1A.SLDPRT	90.36K
105	主接地排40×6.SLDPRT	504.64K
106	主接地搭接排.SLDPRT	358.68K
107	出线接地排装配.SLDASM	427.72K
108	手车接地排.SLDASM	145.71K
109	手车接地排1.SLDPRT	216.55K
110	手车接地排2.SLDPRT	184.32K
111	接地排40×41.SLDPRT	467.98K
112	接地排40×42.SLDPRT	723.77K
113	接地排40×43.SLDPRT	661.67K
114	接地排40×44.SLDPRT	486.20K
115	避雷器接地排1.SLDPRT	122.90K
116	避雷器接地排2.SLDPRT	105.33K
117	10kVPT手车.SLDASM	6.62M
118	10kV隔离手车.SLDASM	7.59M
119	130连体绝缘子.SLDPRT	312.08K
120	PT手车架.SLDPRT	880.70K
121	PT连接排.SLDPRT	144.67K
122	大绝缘罩.SLDPRT	157.19K
123	小绝缘罩.SLDPRT	147.38K
124	底盘车.SLDPRT	781.09K
125	溶夹.SLDPRT	157.35K
126	熔管搭接排1.SLDPRT	149.15K
127	熔管搭接排2.SLDPRT	145.51K
128	电压互感器JDZR10.SLDPRT	326.51K
129	铜触臂.SLDPRT	109.00K
130	隔离手车架.SLDPRT	756.33K
131	隔离连接排.SLDPRT	82.04K
132	高压熔断器.SLDPRT	139.62K
133	弹簧.SLDPRT	7.39M
134	扩口铆钉.SLDPRT	52.07K
135	支架.SLDASM	120.92K
136	梅花.SLDASM	7.12M
137	联接板.SLDPRT	124.87K
138	触片.SLDPRT	95.46K
139	PT活门机构.SLDASM	1.22M
140	出线活门机构.SLDASM	2.61M
141	进线活门机构.SLDASM	2.57M
142	110高二次插件.SLDASM	150.35K
143	110高支架.SLDPRT	320.10K
144	116高二次插件.SLDASM	155.87K
145	116高支架.SLDPRT	324.91K
146	126高二次插件.SLDASM	133.77K
147	126高支架.SLDPRT	322.95K
148	136高二次插件.SLDASM	143.49K
149	136高支架.SLDPRT	322.46K
150	¢25滚轮.SLDPRT	61.49K
151	拉簧.SLDPRT	3.22M
152	轴销.SLDPRT	56.24K
153	锁支架.SLDPRT	121.94K
154	锁杆.SLDPRT	79.87K
155	右侧导轨.SLDASM	145.67K
156	右侧导轨支架1.SLDPRT	274.90K
157	右侧导轨支架2.SLDPRT	317.58K
158	右侧导轨支架3.SLDPRT	131.43K
159	左侧导轨.SLDASM	142.62K
160	左侧导轨支架1.SLDPRT	271.42K
161	左侧导轨支架2.SLDPRT	175.68K
162	左侧导轨支架3.SLDPRT	131.50K
163	小拐臂.SLDPRT	128.19K
164	干涉板.SLDPRT	83.37K
165	手车连锁件.SLDASM	139.23K
166	手车连锁轴.SLDPRT	95.00K
167	轴.SLDPRT	86.82K
168	连板.SLDPRT	99.68K
169	连锁内侧固定板.SLDPRT	120.52K
170	连锁外侧固定板.SLDPRT	206.13K
171	1850深操作轴.SLDPRT	167.53K
172	3k3b辅助开关.SLDPRT	714.01K
173	M12X130螺杆.SLDPRT	726.67K
174	M4螺丝.SLDPRT	125.10K
175	M8六角限位螺丝.SLDPRT	114.95K
176	上拐臂.SLDPRT	147.02K
177	下拐臂.SLDPRT	127.11K
178	分合指示板.SLDPRT	183.19K
179	分合指示板.SLDPRT.SLDASM	94.02K
180	分合盖.SLDPRT	415.34K
181	前接地连锁.SLDASM	197.64K
182	后门紧急解锁.SLDASM	254.75K
183	后门紧急解锁支架1.SLDPRT	100.35K
184	后门紧急解锁支架2.SLDPRT	510.63K
185	塑套1.SLDPRT	110.66K
186	塑套3.SLDPRT	60.93K
187	塑套4.SLDPRT	76.85K
188	塑套5.SLDPRT	74.02K
189	塑套6.SLDPRT	73.84K
190	夹叉.SLDPRT	129.19K
191	弯板-600.SLDPRT	410.14K
192	弯板.SLDPRT	381.02K
193	弹性销1.SLDPRT	64.38K
194	弹性销2.SLDPRT	60.00K
195	弹性销3.SLDPRT	60.53K
196	弹簧.SLDPRT	812.67K
197	扇形板.SLDPRT	80.78K
198	扇形板1.SLDPRT	77.13K
199	扇形板2.SLDPRT	89.24K
200	扇形板3.SLDPRT	73.66K
201	扇形板4.SLDPRT	72.42K
202	扇形板5.SLDPRT	90.51K
203	拐臂销子.SLDPRT	67.93K

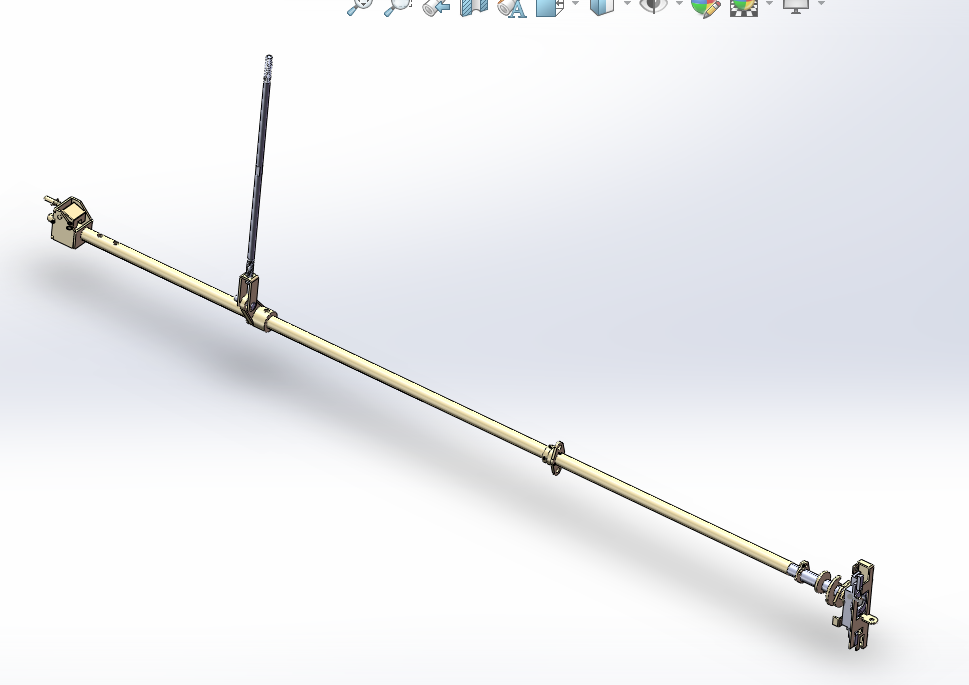

204	接地联锁-1850.SLDASM	1.63M
205	支座.SLDPRT	169.95K
206	滑块1.SLDPRT	62.53K
207	滑块2.SLDPRT	65.46K
208	箭头.SLDPRT	67.21K
209	轴套.SLDPRT	101.60K
210	连体支座.SLDASM	824.22K
211	连体支座1.SLDPRT	179.36K
212	连体支座2.SLDPRT	163.13K
213	连体支座3.SLDPRT	118.14K
214	连体支座插销.SLDPRT	61.30K
215	连锁头.SLDASM	126.05K
216	连锁头1.SLDPRT	124.37K
217	连锁头2.SLDPRT	144.65K
218	限位套.SLDPRT	118.33K
219	零件4.SLDPRT	92.60K
220	顶销.SLDPRT	82.07K
221	800上活门板.SLDPRT	4.30M
222	800下活门板.SLDPRT	1.29M
223	800活门板上出线.SLDPRT	1.33M
224	800活门板下进线.SLDPRT	4.45M
225	VS1短连片.SLDPRT	83.38K
226	VS1短连片下降320.SLDPRT	3B
227	VS1长连片.SLDPRT	104.51K
228	VS1长连片下降320.SLDPRT	3B
229	导杆定位套.SLDPRT	185.07K
230	导杆支架1.SLDPRT	175.55K
231	导杆支架2.SLDPRT	169.42K
232	小电流右侧连板.SLDASM	142.73K
233	小电流左侧连板.SLDASM	159.98K
234	弹簧.SLDPRT	438.08K
235	标准右侧支架.SLDPRT	222.29K
236	标准导杆780长.SLDPRT	67.21K
237	标准导杆780长下降320.SLDPRT	3B
238	标准左侧支架.SLDPRT	216.46K
239	标准支架2.SLDPRT	156.09K
240	标准支架3.SLDPRT	159.61K
241	标准支架4.SLDPRT	153.22K
242	标准支架5.SLDPRT	159.82K
243	镜向VS1短连片.SLDPRT	39.19K
244	镜向VS1长连片.SLDPRT	57.49K
245	镜向导杆支架1.SLDPRT	73.88K
246	镜向导杆支架2.SLDPRT	74.07K
247	仪表室后封板1-800.SLDPRT	272.62K
248	仪表室后封板2-800.SLDPRT	311.59K
249	仪表室底板800.SLDPRT	348.99K
250	仪表室底板组件-800.SLDASM	222.34K
251	仪表室支持件.SLDPRT	185.00K
252	仪表室横梁800.SLDPRT	169.55K
253	仪表室网板800（固定式）.SLDPRT	956.13K
254	仪表室顶盖800.SLDPRT	586.27K
255	手车挡板800-136H.SLDPRT	111.04K
256	端子支架71.SLDPRT	114.16K
257	端子梁800.SLDPRT	165.37K
258	镜向仪表室支持件.SLDPRT	85.21K
259	右前侧板2600.SLDPRT	2.59M
260	右后侧板2600.SLDPRT	4.43M
261	左前侧板2600.SLDPRT	4.37M
262	左后侧板2600G1.SLDPRT	2.28M
263	左后侧板2600G2.SLDPRT	2.04M
264	左后侧板2600G3.SLDPRT	2.04M
265	母线上套管板.SLDPRT	122.78K
266	母线上封板.SLDPRT	103.23K
267	母线侧套管板.SLDPRT	105.28K
268	联络套管铝板.SLDPRT	125.21K
269	元器件安装梁.SLDPRT	183.89K
270	电缆夹安装梁.SLDPRT	165.46K
271	上中隔板800.SLDPRT	334.36K
272	上隔板800.SLDPRT	316.10K
273	下中隔板800.SLDPRT	334.61K
274	断路器室左侧封板.SLDPRT	223.61K
275	触头盒安装板VS1-800.SLDPRT	950.26K
276	触头盒封板.SLDPRT	99.61K
277	镜向断路器室左侧封板.SLDPRT	120.01K
278	主母线套管孔-副本.SLDBLK	42.26K
279	主母线套管孔.SLDBLK	24.55K
280	内部泄压口.SLDBLK	25.80K
281	地刀安装孔.SLDBLK	26.61K
282	操作孔.SLDBLK	23.71K
283	标牌孔.SLDBLK	21.14K
284	检修口.SLDBLK	25.26K
285	模拟牌孔.SLDBLK	21.12K
286	线夹孔.SLDBLK	21.52K
287	联络套管孔.SLDBLK	27.73K
288	观察窗.SLDBLK	22.66K
289	铆套M11.SLDBLK	44.74K
290	铆套M13.SLDBLK	24.13K
291	铭牌孔.SLDBLK	22.41K
292	互感器加强筋.SLDPRT	145.77K
293	内部泄压隔板.SLDPRT	116.70K
294	套管铝板12.SLDPRT	256.82K
295	母线室上隔板-800.SLDPRT	694.88K
296	母线室下隔板-800.SLDPRT	319.15K
297	母线室后封板-800.SLDPRT	343.31K
298	母线室后隔板-800.SLDPRT	478.26K
299	下隔板.SLDPRT	211.44K
300	中间加强梁.SLDPRT	132.78K
301	右侧底部支架.SLDPRT	255.82K
302	后门横梁.SLDPRT	285.35K
303	左侧底部支架.SLDPRT	267.14K
304	检修盖板.SLDPRT	372.49K
305	电缆盖板.SLDPRT	325.83K
306	镜向右侧底部支架.SLDPRT	114.34K

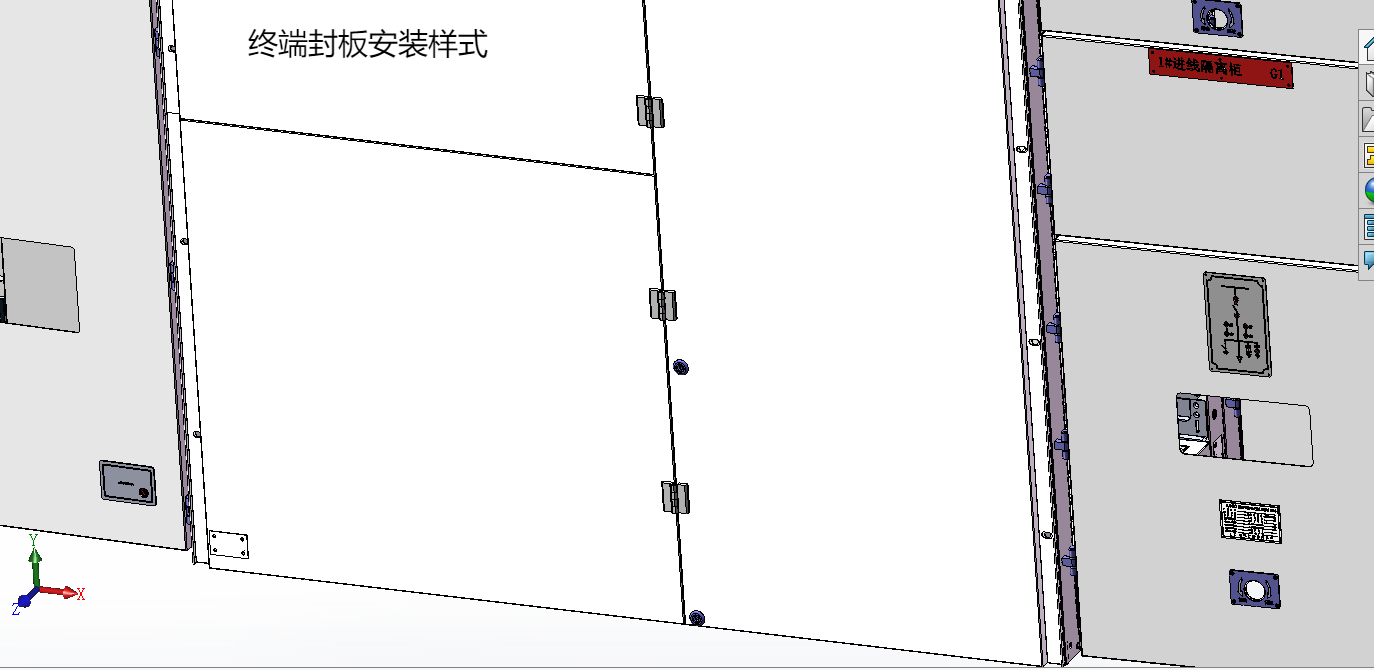

307	前终端封板.SLDPRT	233.25K
308	后终端封板1.SLDPRT	200.11K
309	后终端封板2.SLDPRT	218.28K
310	后终端封板3.SLDPRT	202.26K
311	小封板.SLDPRT	82.24K
312	终端封板装配.SLDASM	271.10K
313	前中走线盖板.SLDPRT	141.69K
314	前过线槽组装.SLDASM	14B
315	后中走线盖板.SLDPRT	154.73K
316	后过线槽组装.SLDASM	14B
317	底部走线盖板.SLDPRT	117.74K
318	竖向走线盖板.SLDPRT	110.29K
319	线槽支架.SLDPRT	116.36K
320	过线槽盖板-中后.SLDPRT	14B
321	过线槽盖板-前下.SLDPRT	14B
322	过线槽盖板-后下.sldprt	14B
323	过线槽盖板-后中下.sldprt	14B
324	过线盖板支架.SLDPRT	14B
325	弯头固定板.SLDPRT	80.84K
326	接地支架1.SLDPRT	134.75K
327	接地支架2.SLDPRT	118.66K
328	涡流铝板.SLDPRT	75.94K
329	电磁锁支架.SLDPRT	124.51K
330	绝缘子垫板.SLDPRT	228.99K
331	轴封板.SLDPRT	69.01K
332	上仪表门800.SLDPRT	504.91K
333	下仪表门800.SLDPRT	507.76K
334	仪表门G1上.SLDASM	456.79K
335	仪表门G1下.SLDASM	483.99K
336	仪表门G2上.SLDASM	419.50K
337	仪表门G2下.SLDASM	426.68K
338	前门加强筋-L525.SLDPRT	298.48K
339	后上门800G1.SLDASM	407.10K
340	后上门800G2.SLDASM	374.78K
341	后上门800（平顶柜）.SLDPRT	455.32K
342	后下门800接地联锁G2.SLDASM	703.83K
343	后下门800电磁锁.sldprt	585.35K
344	后下门800电磁锁G1.SLDASM	921.45K
345	后下门800紧急解锁.sldprt	625.32K
346	后门800-加强筋.SLDPRT	214.34K
347	手车室上门800.SLDPRT	585.59K
348	手车室上门G1.SLDASM	5.12M
349	手车室上门G2.SLDASM	5.16M
350	手车室下门G1.SLDASM	5.12M
351	手车室下门G2.SLDASM	5.20M
352	手车室下门方案1.SLDPRT	573.95K
353	手车室下门方案2.SLDPRT	599.87K
354	支架.SLDPRT	194.33K
355	门板小封板.SLDPRT	99.74K
356	后顶盖800×1850.SLDPRT	757.62K
357	底板800×1850.SLDPRT	1.42M
358	吊环板.SLDPRT	94.58K
359	小母线盖板80高800X510.SLDPRT	180.05K
360	小母线眉头80高.SLDPRT	477.89K
361	断路器泄压板.SLDPRT	177.02K
362	母线室泄压板.SLDPRT	154.76K

此图纸下载需要4000金币

立即下载

发布者

华龙在天涯

创作: 9

粉丝: 0

加入时间：2022-03-30

私信

关注

模型信息

图纸格式：sldasm,dwg,sldprt

文件大小：254.12M

所需金币：4000

上传时间：2025-08-23 20:57:53

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2019

标签

KYN28

高压柜

成套开关

10kV

输配电行业

图纸简介

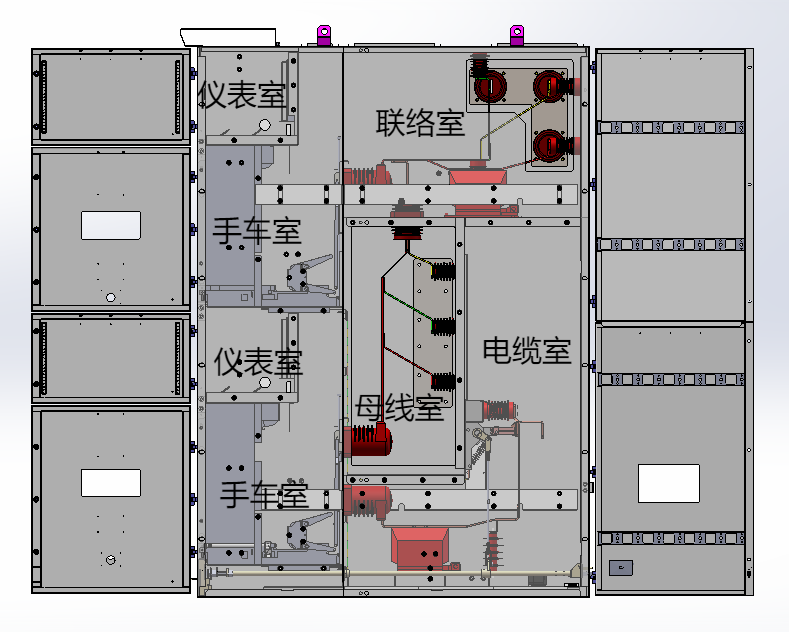

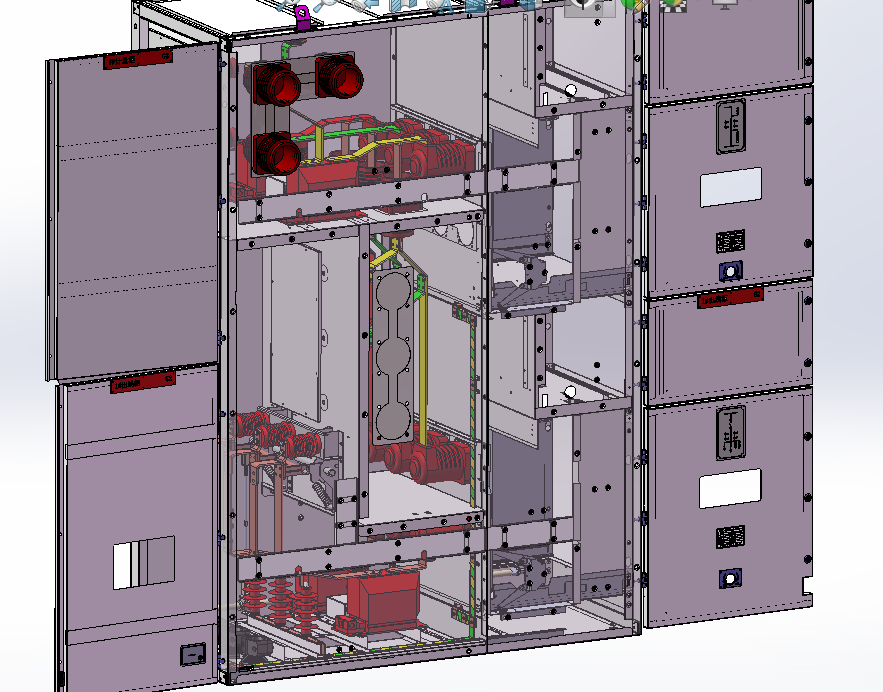

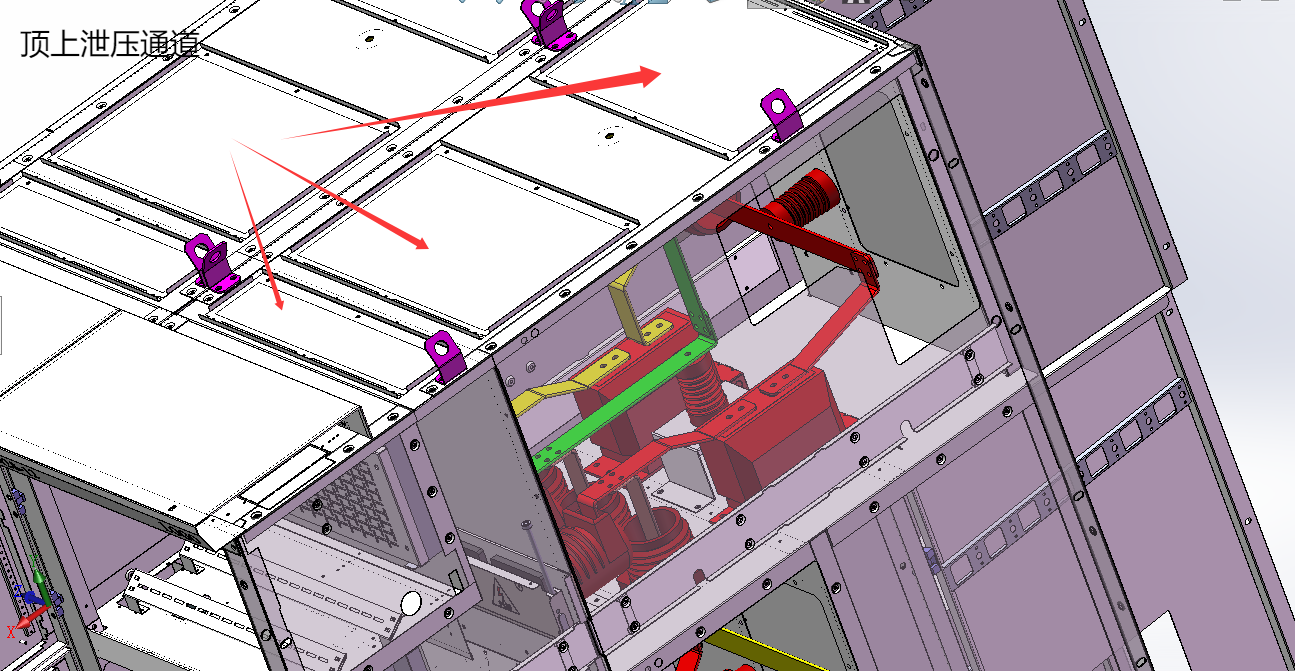

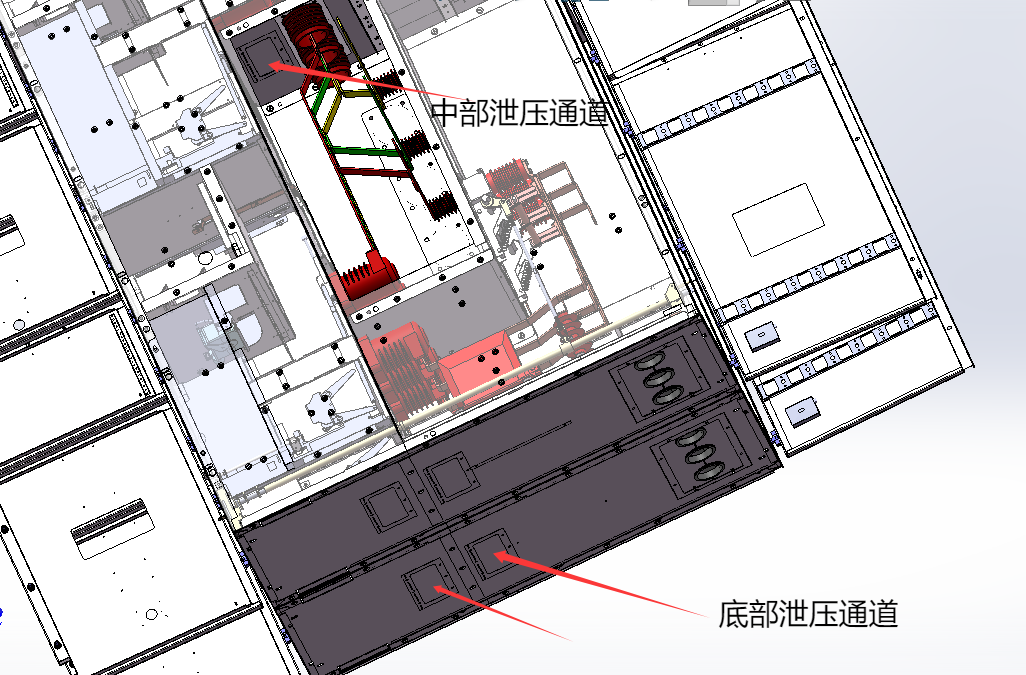

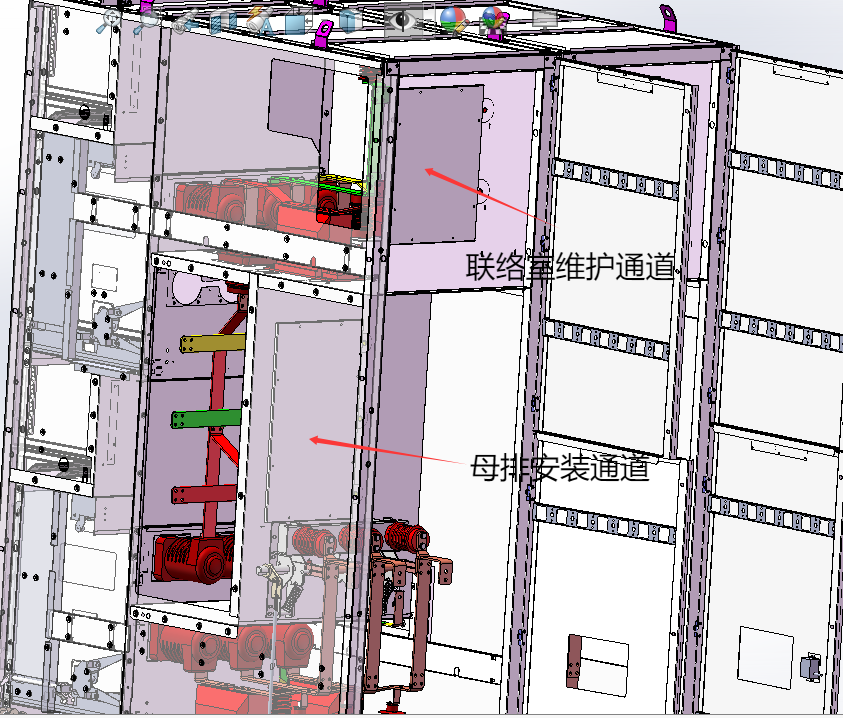

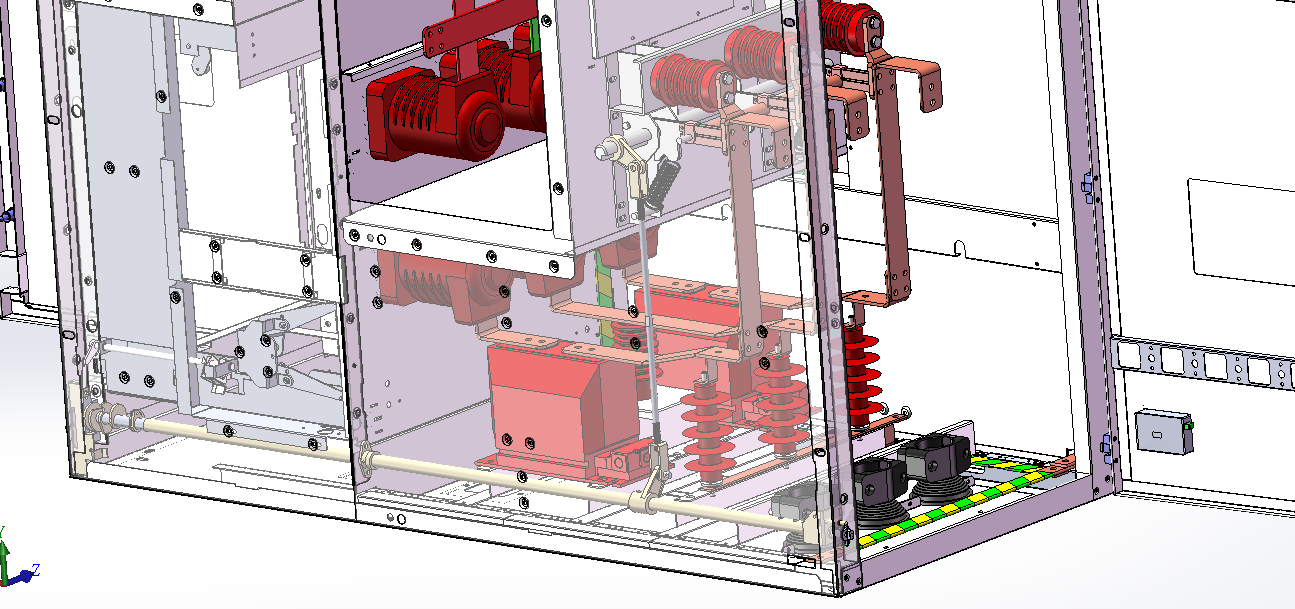

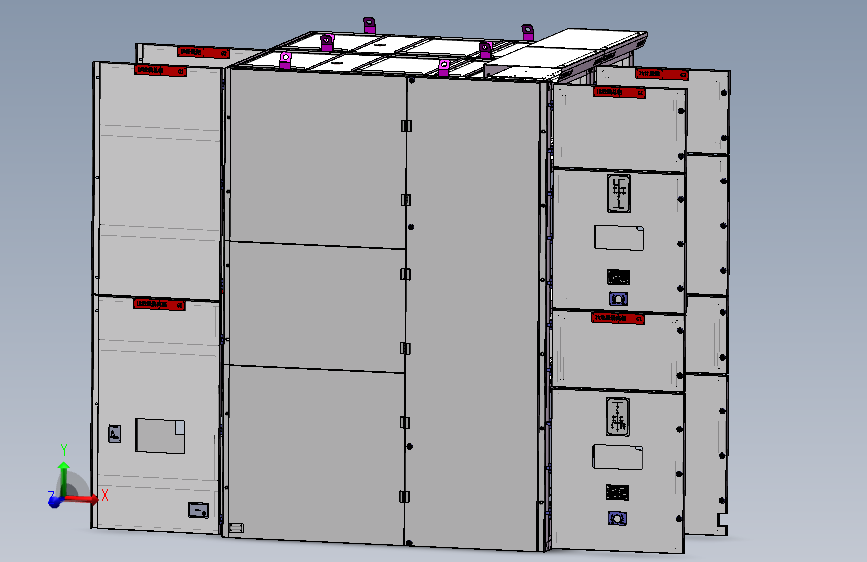

该方案为KYN28-12kV铠装双层手车柜，柜体尺寸800宽*1850深*2600高，上下双层手车，各自的仪表室，与普通开关柜相比，节省开关柜占地面积。电流为1250A，每个隔室都有独立泄压口，下手车室和电缆室泄压朝电缆沟泄压。有着完整接地联锁、柜内分支排及接地铜排模型。该柜采用最新工艺侧板包底板和顶盖，拼柜无缝隙。
