涡轮喷气式发动机（ID:258465）

交通运输 / 车辆相关 / 涡轮喷气式发动机

©非原创

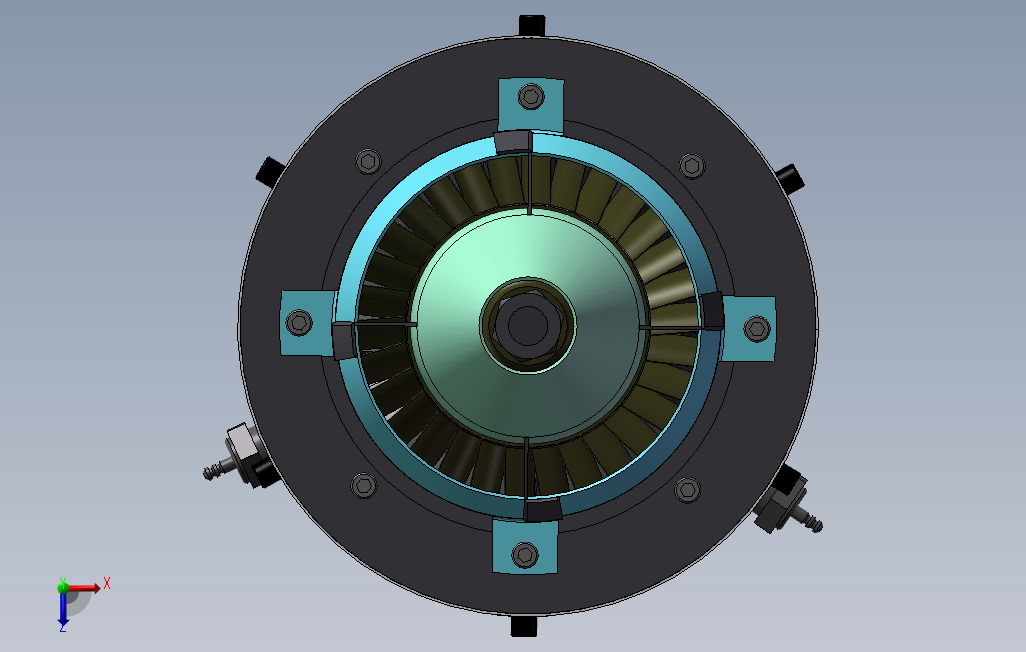

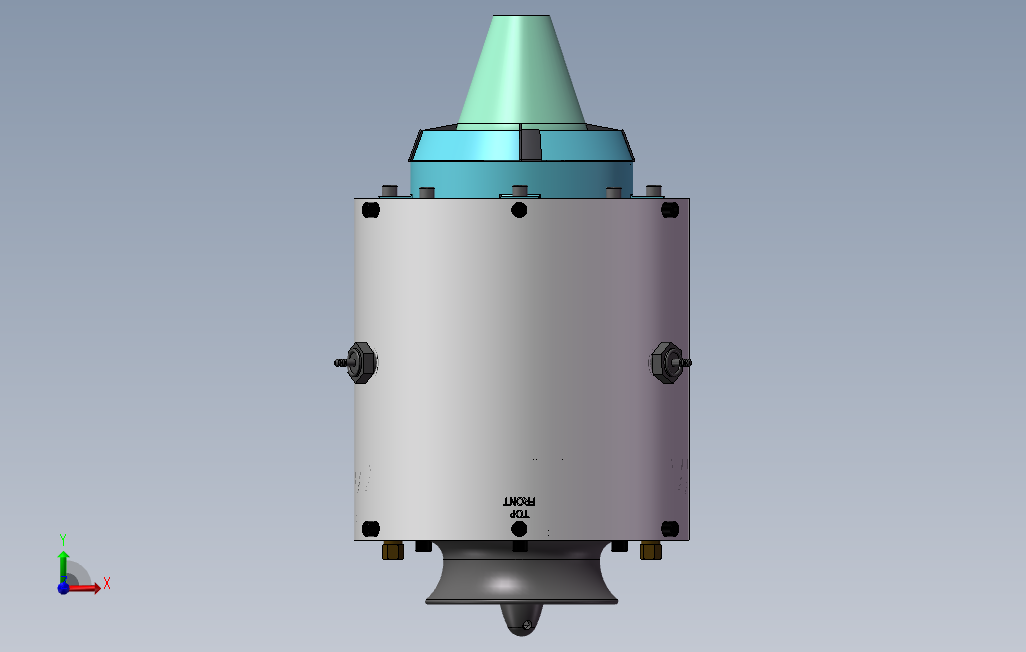

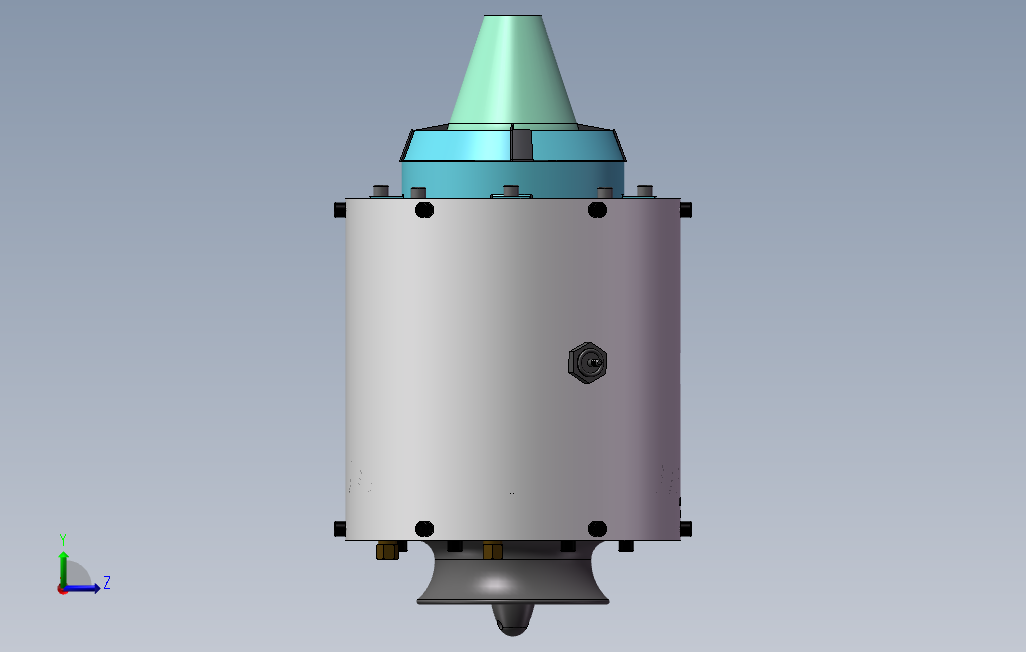

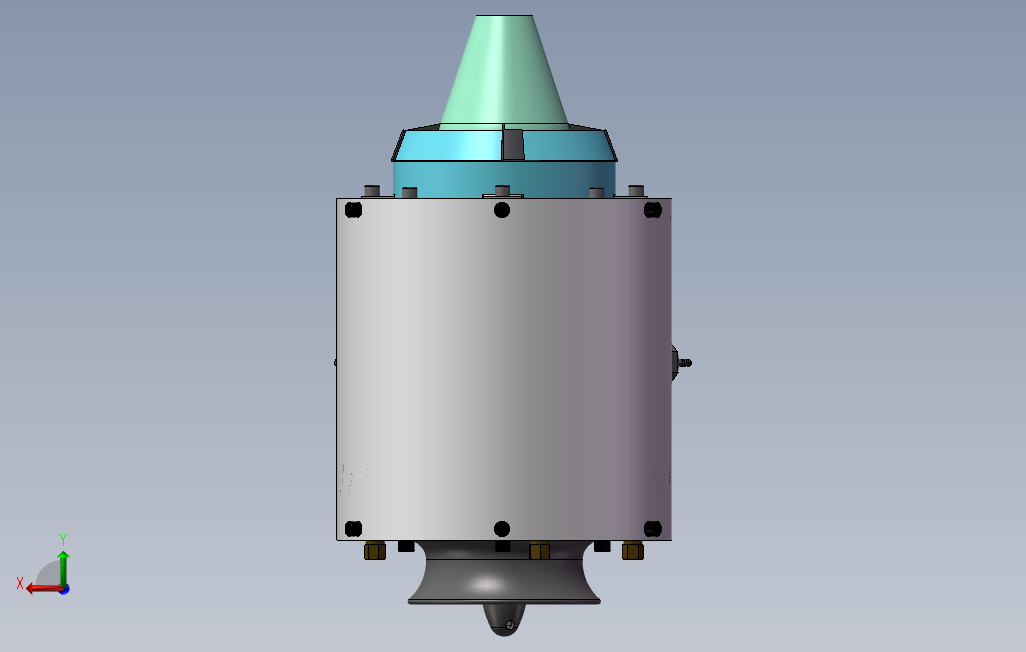

平面图

3D视图

文件列表

#	文件名称	文件大小
1	001 COMPRESSOR NUT.sldprt	32.48K
2	002 FRONT SPACER.sldprt	25.84K
3	003 COMPRESSOR.sldprt	283.29K
4	004 INTAKE.sldprt	30.08K
5	005 SHAFT SEAL.sldprt	42.01K
6	006 CASE FRONT.sldprt	146.58K
7	007 DIFFUSER.sldprt	316.47K
8	008 FILTER.sldprt	27.91K
9	009 FILTER COVER.sldprt	29.77K
10	010 SPRING.sldprt	65.38K
11	011 TUNNEL.sldprt	48.73K
12	012 SHAFT.sldprt	28.71K
13	013 COMBUSTION CHAMBER SUB ASSY.sldasm	39.61K
14	014 COMBUSTION CHAMBER FRONT.sldprt	33.18K
15	015 GLOW PLUG BOSS.sldprt	25.79K
16	016 INNER WRAPPER.sldprt	2.94M
17	017 COMBUSTOR OUTER WRAPPER.sldprt	1.99M
18	018 VAPORISER TUBE.sldprt	29.26K
19	019 COMBUSTION CHAMBER REAR.sldprt	135.68K
20	020 FUEL PIPE ASSY.sldasm	37.74K
21	020 FUEL PIPE INJECTOR.sldprt	26.49K
22	020 FUEL PIPE RING FEEDER.sldprt	29.61K
23	020 FUEL PIPE RING JOINER.sldprt	31.33K
24	020 FUEL PIPE RING.sldprt	51.58K
25	021 CASE OUTTER.sldprt	263.10K
26	022 CASE REAR.sldprt	39.92K
27	023 NGV OUTTER.sldasm	38.20K
28	023a NGV OUTTER.sldprt	29.10K
29	023b NGV OUTTER.sldprt	30.10K
30	023c NGV OUTTER.sldprt	93.82K
31	024 NGV INNER.sldprt	28.97K
32	025 TURBINE WHEEL.sldprt	634.14K
33	026 REAR SPACER.sldprt	26.37K
34	027 TURBINE NUT.sldprt	36.74K
35	028 EXHAUST CONE SUB ASSY.sldasm	33.91K
36	029 CONE OUTTER.sldprt	72.76K
37	030 CONE INNER.sldprt	42.68K
38	031 OUTLET VANE.sldprt	66.11K
39	032 ADAPTOR.sldprt	36.21K
40	033 LUBRICATION PIPE.sldprt	30.49K
41	033a LUBRICATION PIPE TAB.sldprt	29.54K
42	034 GAS PIPE.sldasm	33.86K
43	034a GAS PIPE.sldprt	26.40K
44	034b GAS PIPE.sldprt	26.83K
45	034c GAS PIPE.sldprt	29.37K
46	034d GAS PIPE.sldprt	31.77K
47	034e GAS PIPE.sldprt	32.18K
48	036 TUBE END FITTING 1.sldprt	27.19K
49	036 TUBE END FITTING 2.sldprt	26.37K
50	038 PRELOAD TUBE.sldprt	24.96K
51	039 SWIRL JET.sldprt	25.41K
52	040 GRW 688 CERAMIC BEARING.sldprt	60.90K
53	041 M2.5 x 5 SHCS.sldprt	29.65K
54	042 M2.5 x 7 SHCS.sldprt	34.25K
55	043 M3 x 4 SHCS.sldprt	29.44K
56	044 M3 X 12.sldprt	29.53K
57	045 O-RING 16 X 1.sldprt	24.56K
58	047 FIBRE WASHER.sldprt	25.26K
59	049 M2.5 x 0.45 x 8 SHCS.sldprt	34.39K
60	Spark.sldprt	31.88K
61	涡轮喷气式发动机.SLDASM	7.60M
62	涡轮喷气式发动机.STEP	76.23M
