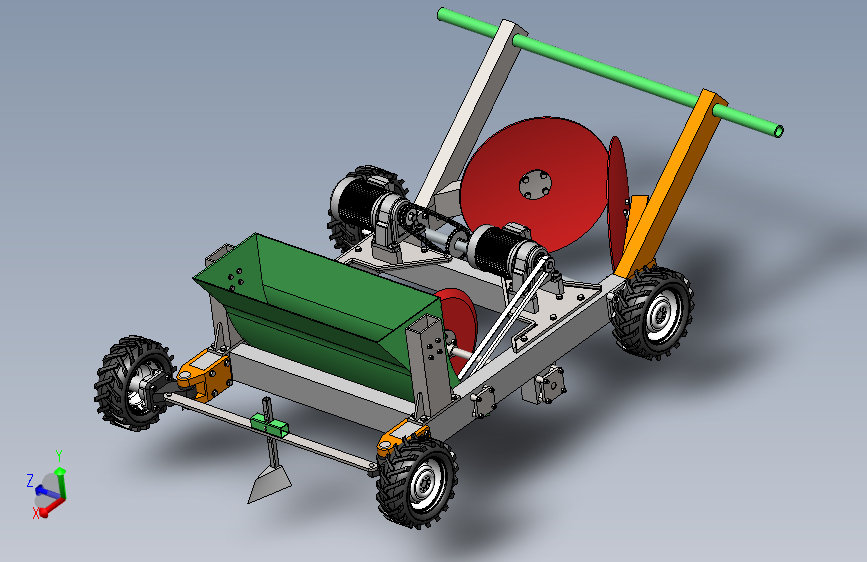

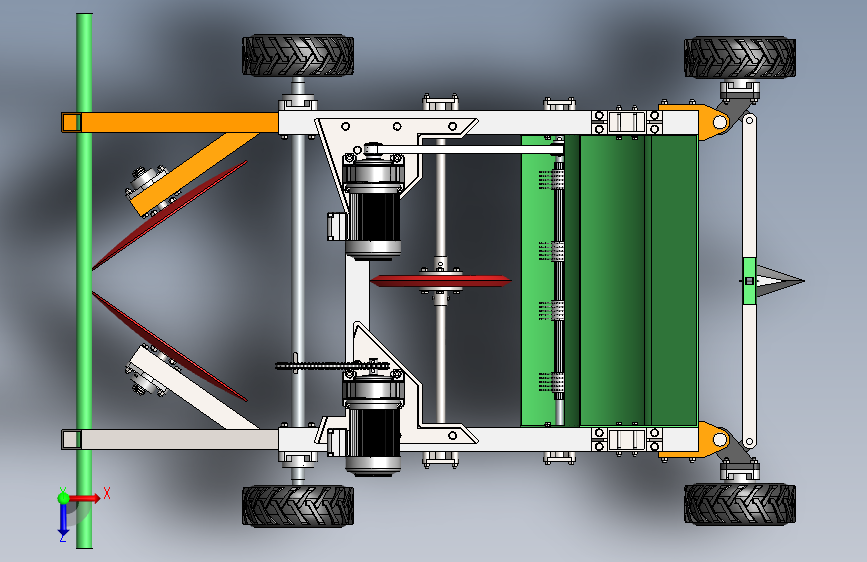

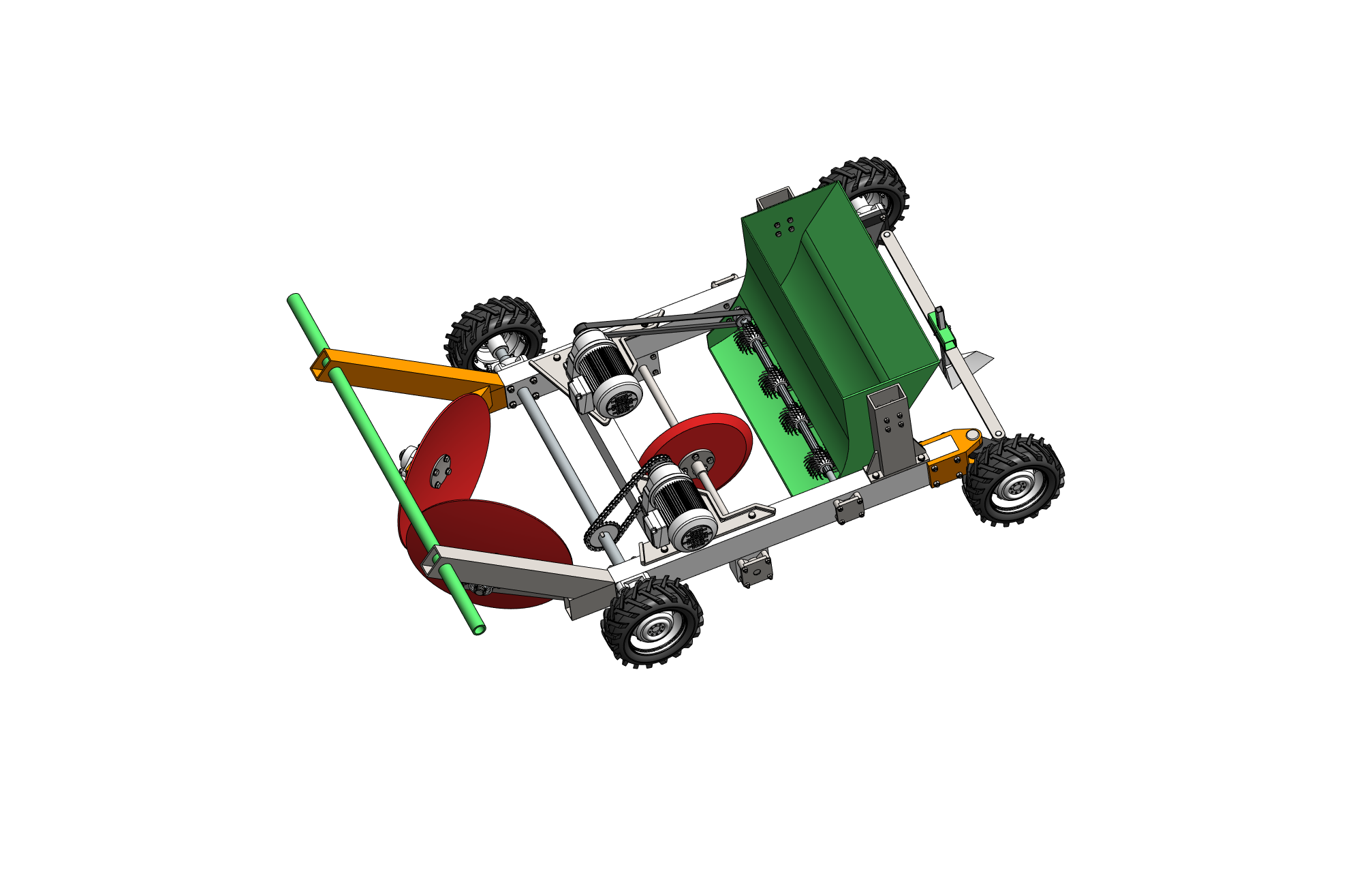

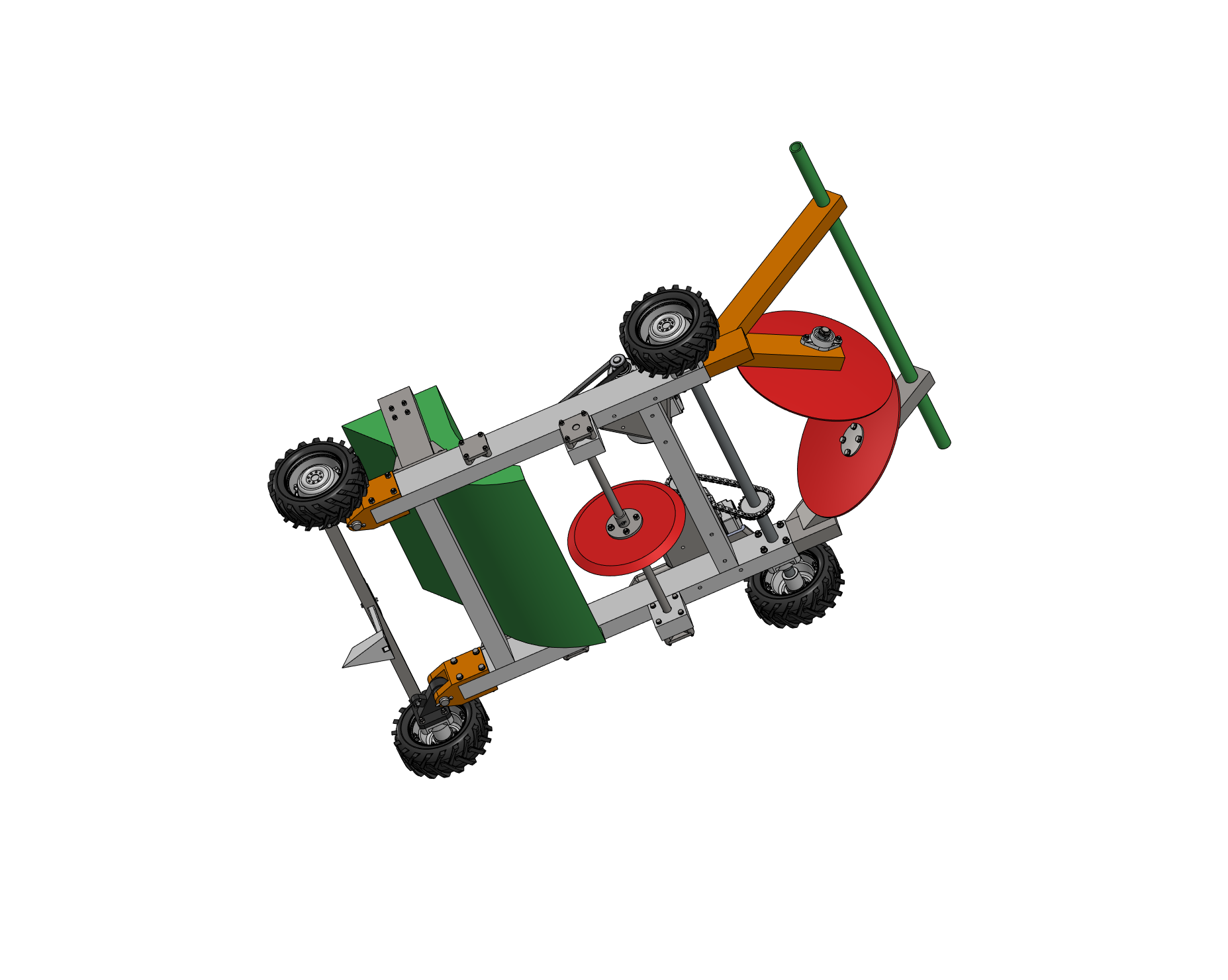

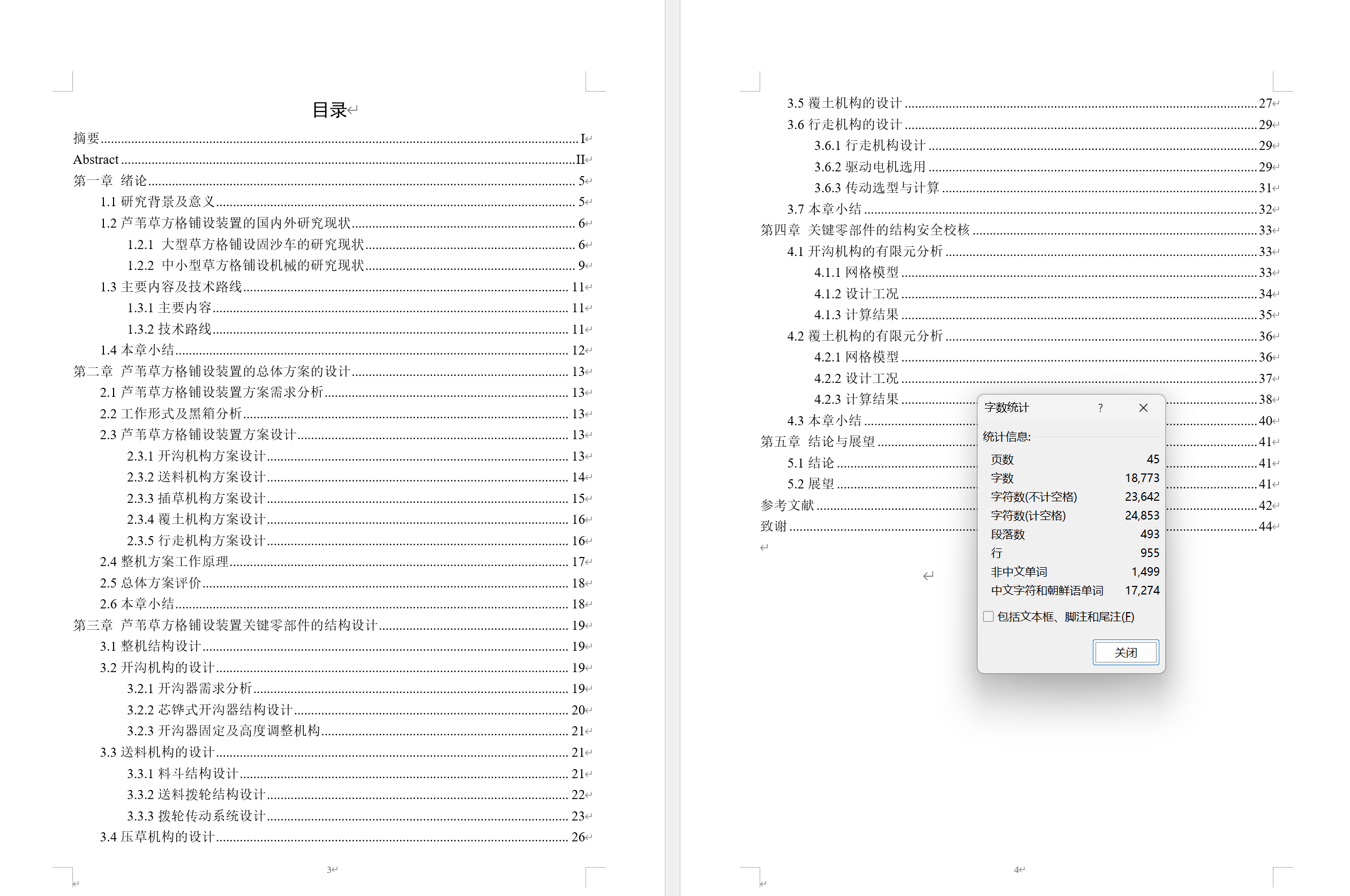

J320-芦苇草方格铺设装置设计含三维solidworks模型+CAD图纸+说明书（ID:2586165）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)

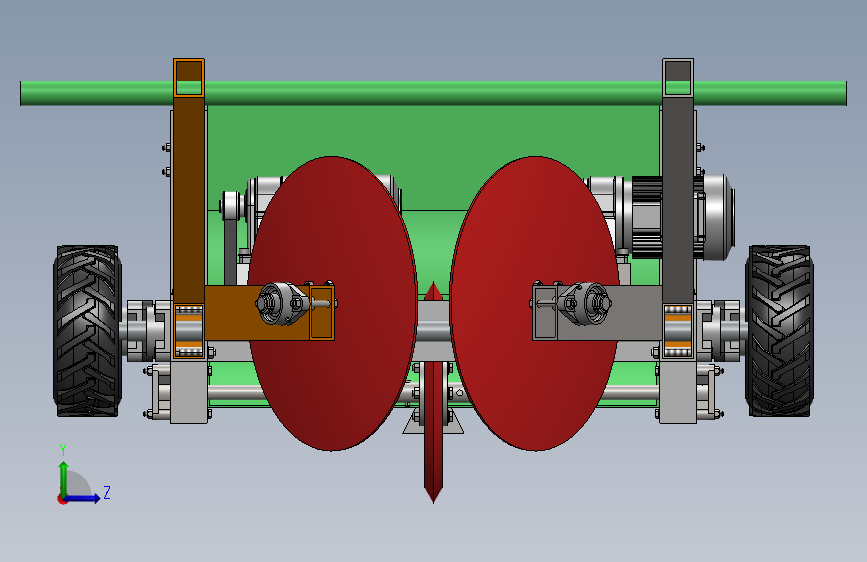

2.png)

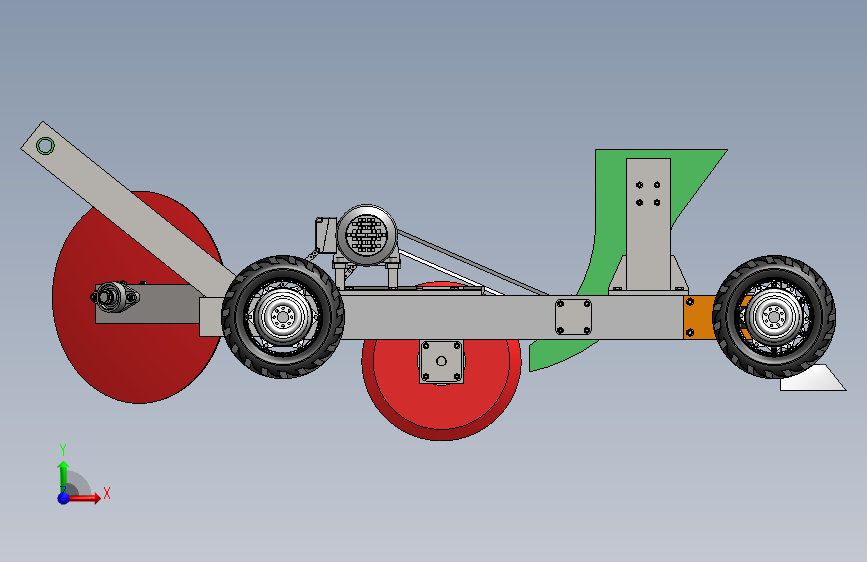

3.png)

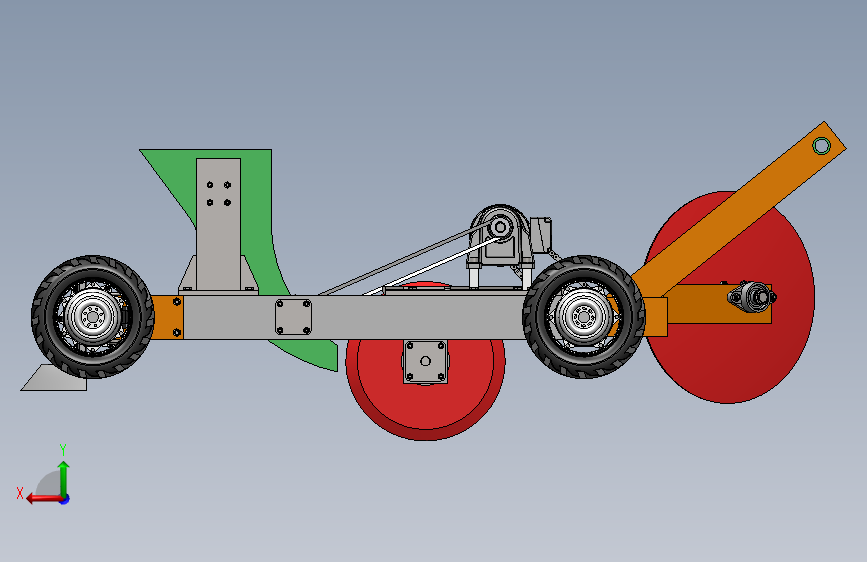

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17567809831819.zip | 59.59M |
| 2 | 1522235400.txt | 0B |
| 3 | 40轴承座.DWG | 33.47K |

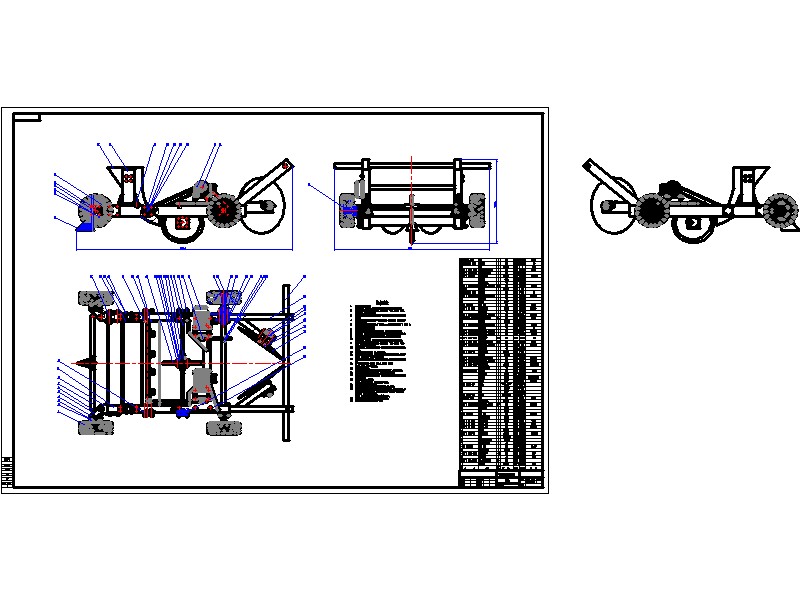

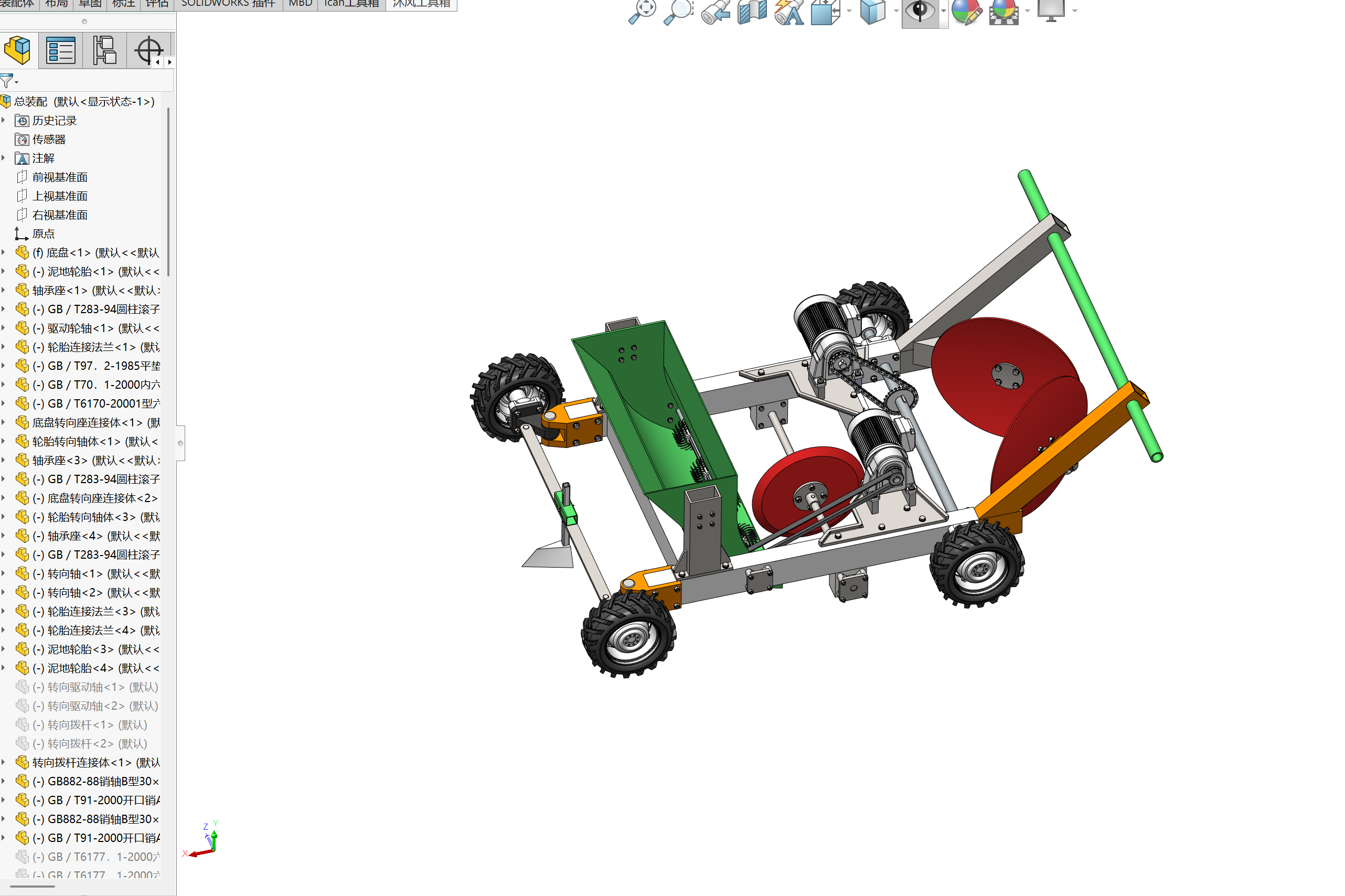

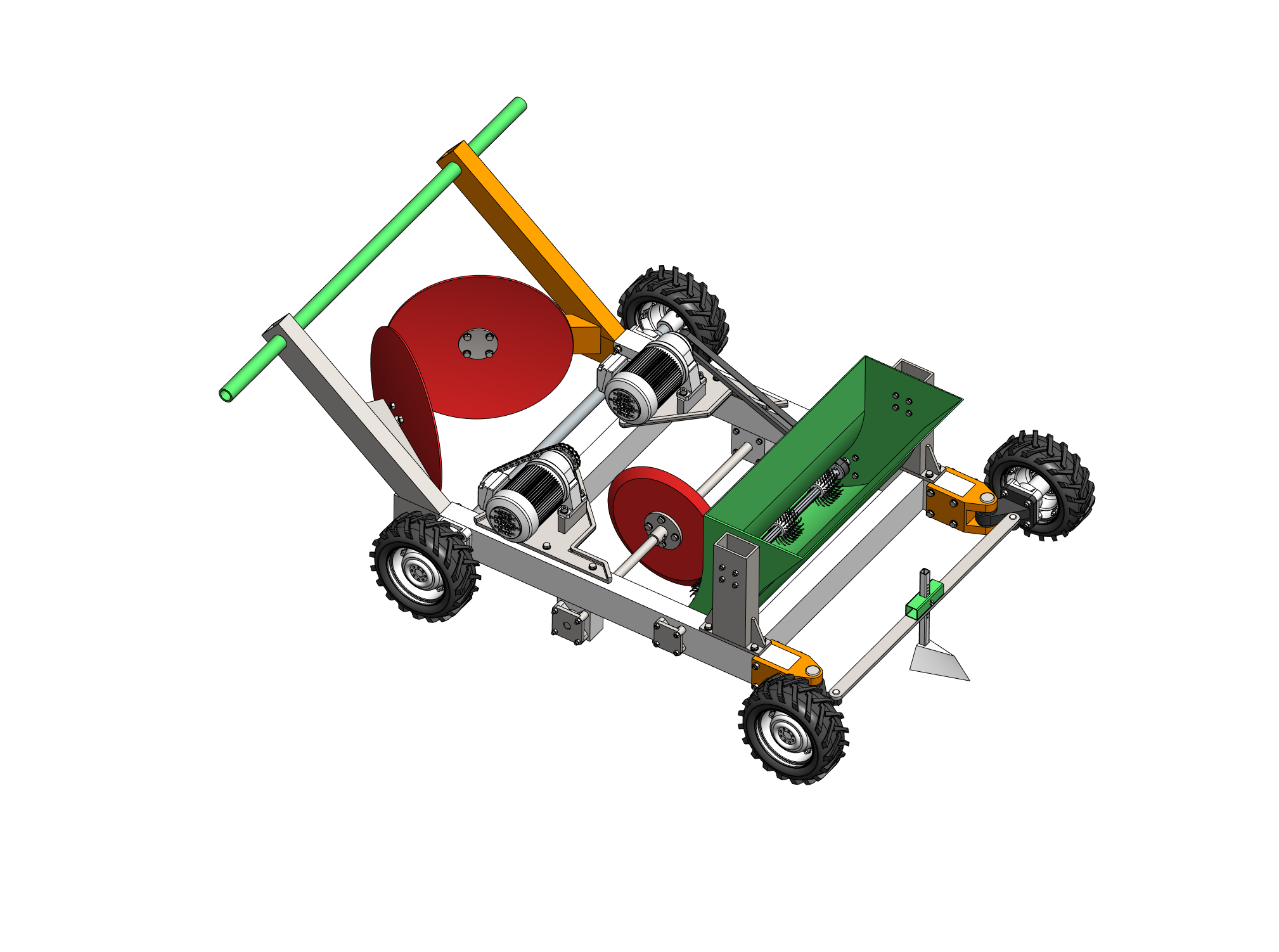

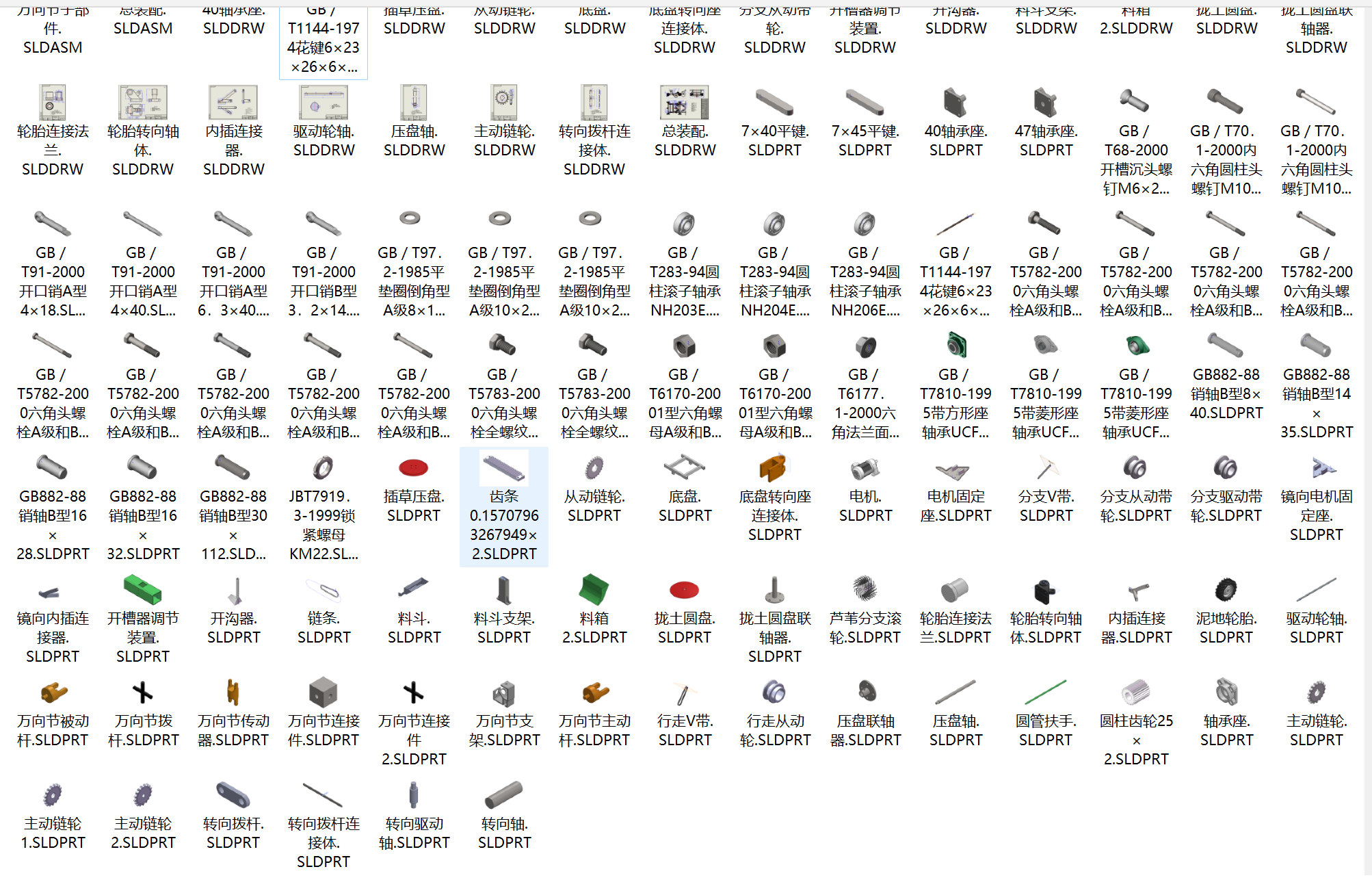

| 4 | 三维1.jpg | 690.54K |
| 5 | 三维2.jpg | 396.42K |
| 6 | 三维3.jpg | 271.44K |
| 7 | 三维4.jpg | 398.86K |
| 8 | 三维文件.jpg | 377.13K |
| 9 | 内插连接器.DWG | 70.45K |
| 10 | 压盘轴.DWG | 29.57K |
| 11 | 底盘.DWG | 98.56K |
| 12 | 底盘转向座连接体.DWG | 43.70K |

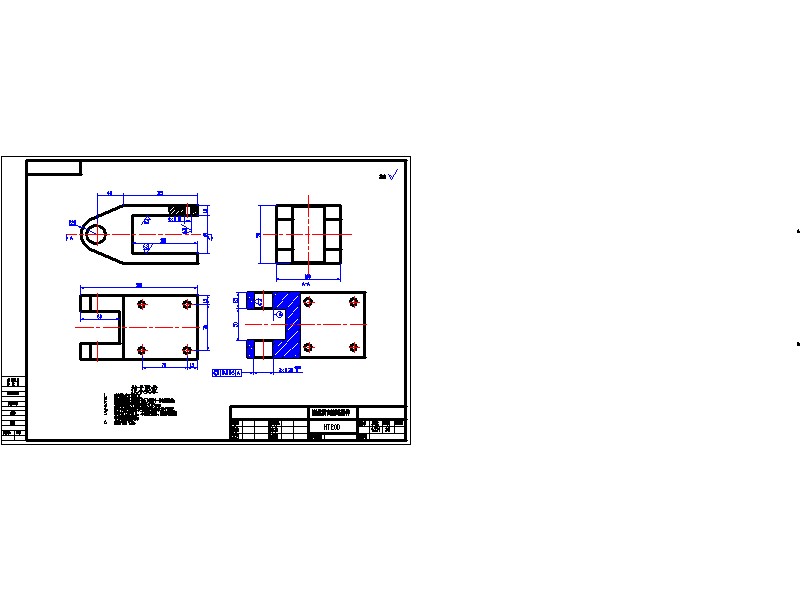

| 13 | 底盘转向座连接体.jpg | 44.09K |

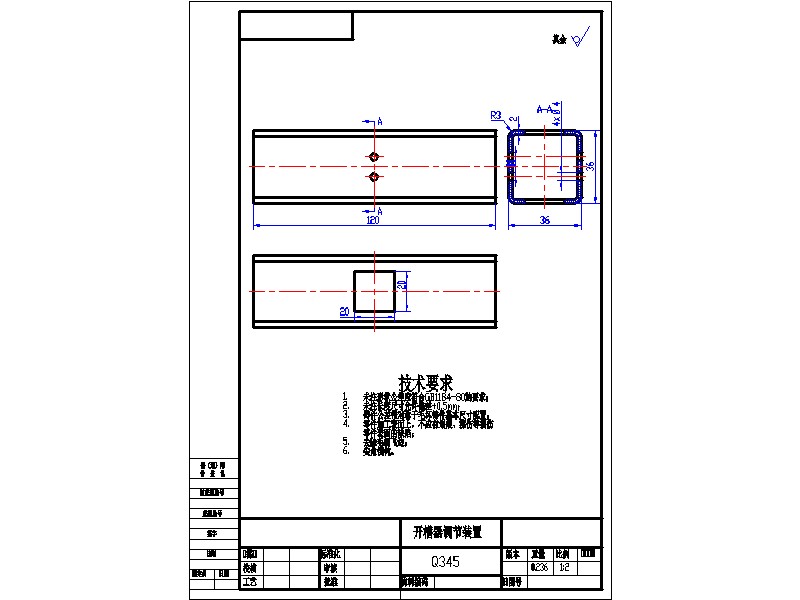

| 14 | 开槽器调节装置.DWG | 30.04K |
| 15 | 开槽器调节装置.jpg | 60.42K |
| 16 | 开沟器.DWG | 40.88K |
| 17 | 总装配.DWG | 1.98M |
| 18 | 总装配.jpg | 93.03K |
| 19 | 拢土圆盘.DWG | 41.83K |
| 20 | 拢土圆盘联轴器.DWG | 37.08K |

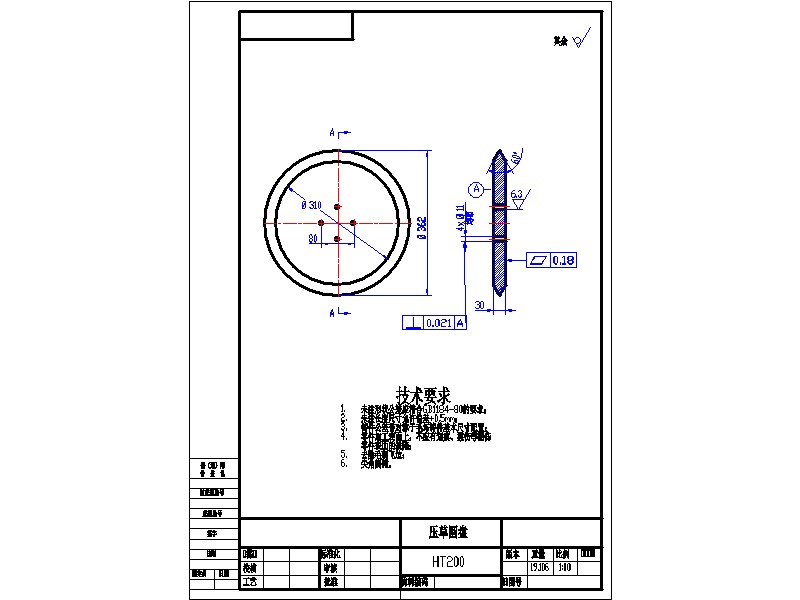

| 21 | 插草压盘.DWG | 28.31K |
