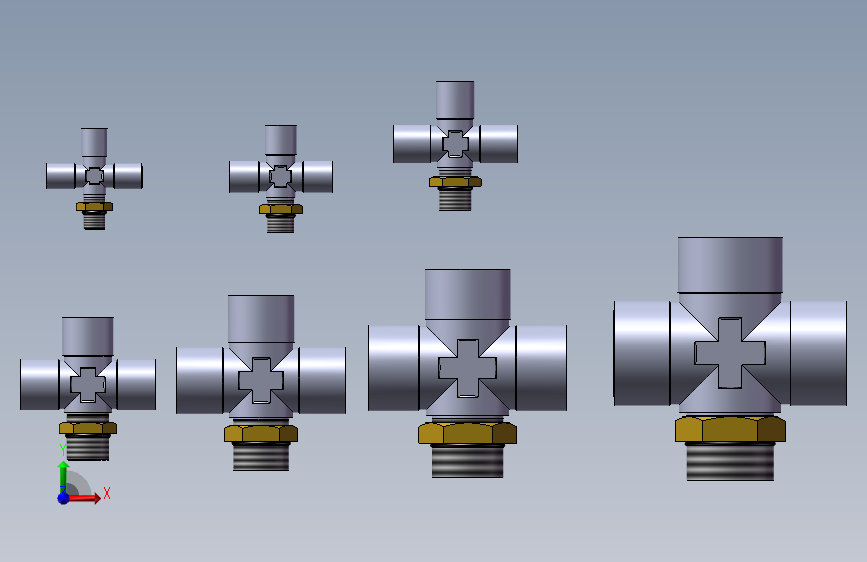

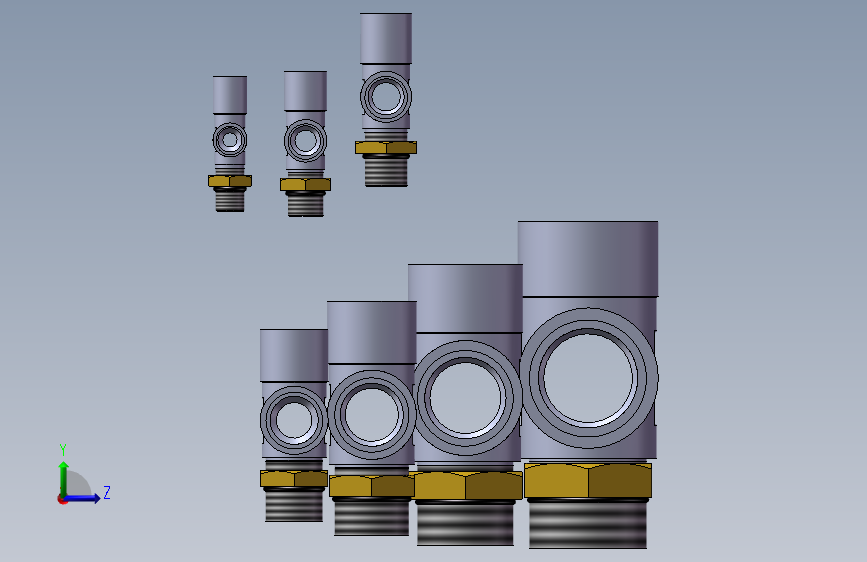

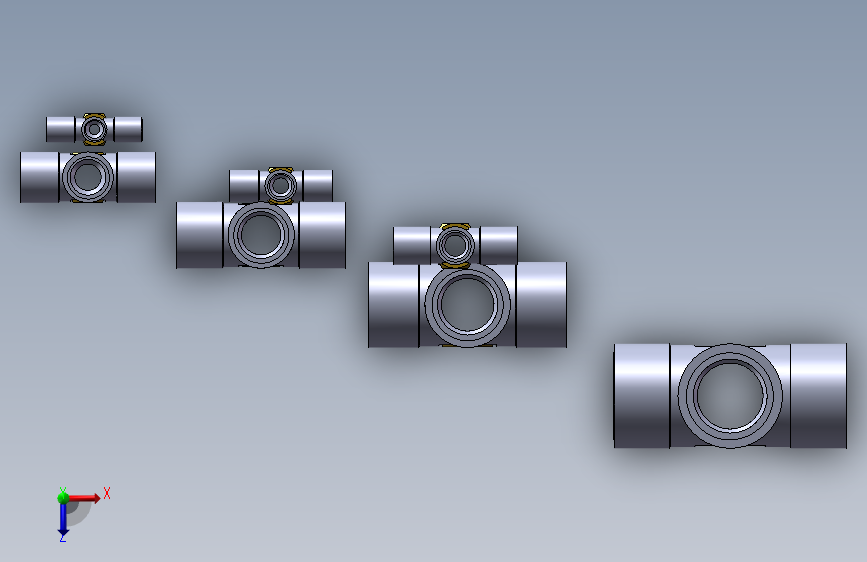

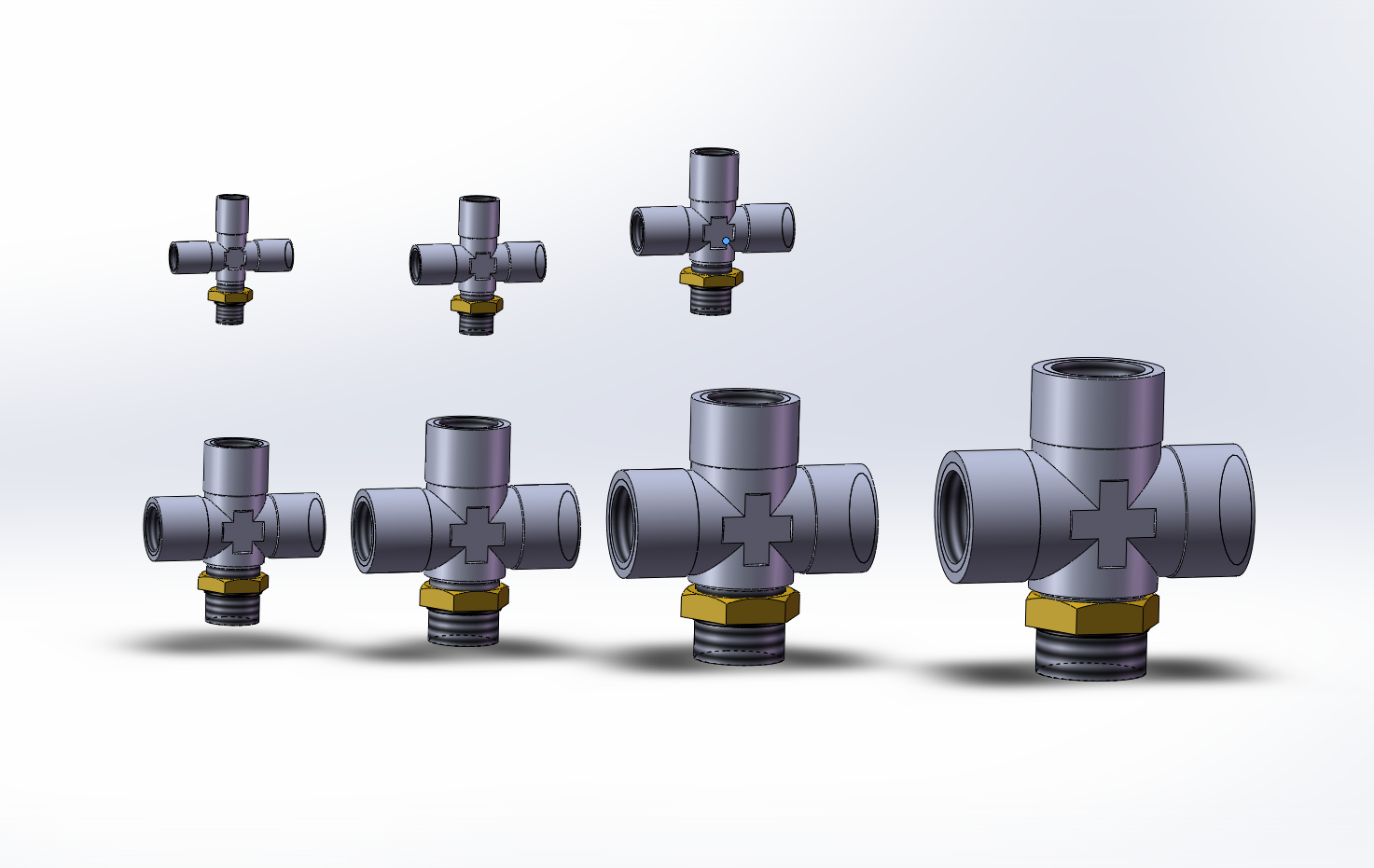

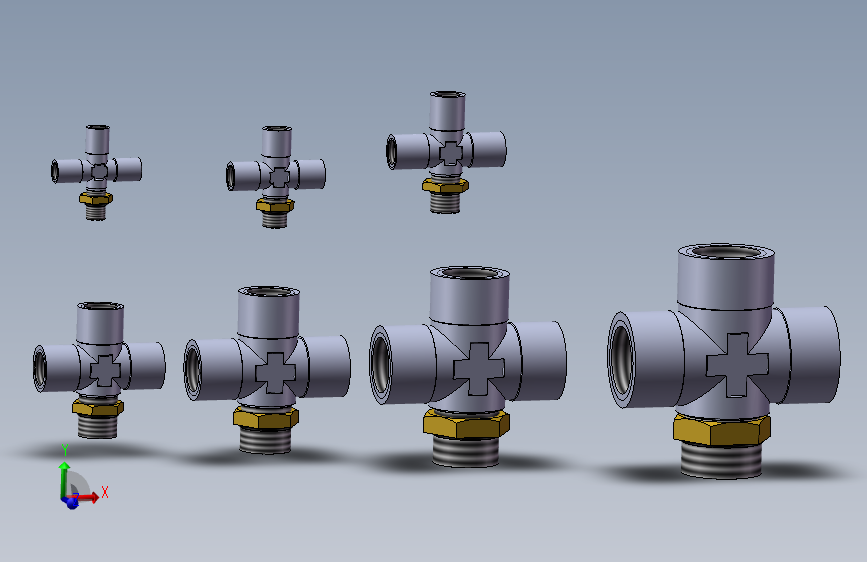

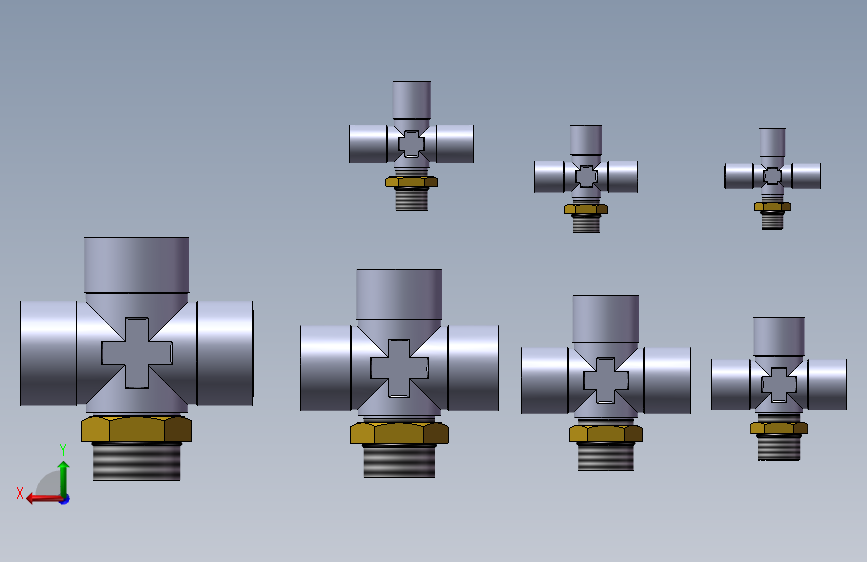

7款组合式四通终端管接头（ID:2618643）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17576648101687.zip | 2.60M |
| 2 | 组合式四通终端管接头[JZH-4T-Z10].sldprt | 295.63K |
| 3 | 组合式四通终端管接头[JZH-4T-Z15].sldprt | 297.21K |
| 4 | 组合式四通终端管接头[JZH-4T-Z20].sldprt | 297.08K |
| 5 | 组合式四通终端管接头[JZH-4T-Z25].sldprt | 303.50K |
| 6 | 组合式四通终端管接头[JZH-4T-Z4].sldprt | 284.64K |
| 7 | 组合式四通终端管接头[JZH-4T-Z6].sldprt | 288.67K |
| 8 | 组合式四通终端管接头[JZH-4T-Z8].sldprt | 287.96K |
| 9 | 装配体3.SLDASM | 666.12K |
此图纸下载需要31金币
立即下载
发布者
156****6923
创作: 7570
粉丝: 36
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：2.66M
所需金币：31
上传时间：2025-09-12 16:13:39
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
四通终端管接头
图纸简介

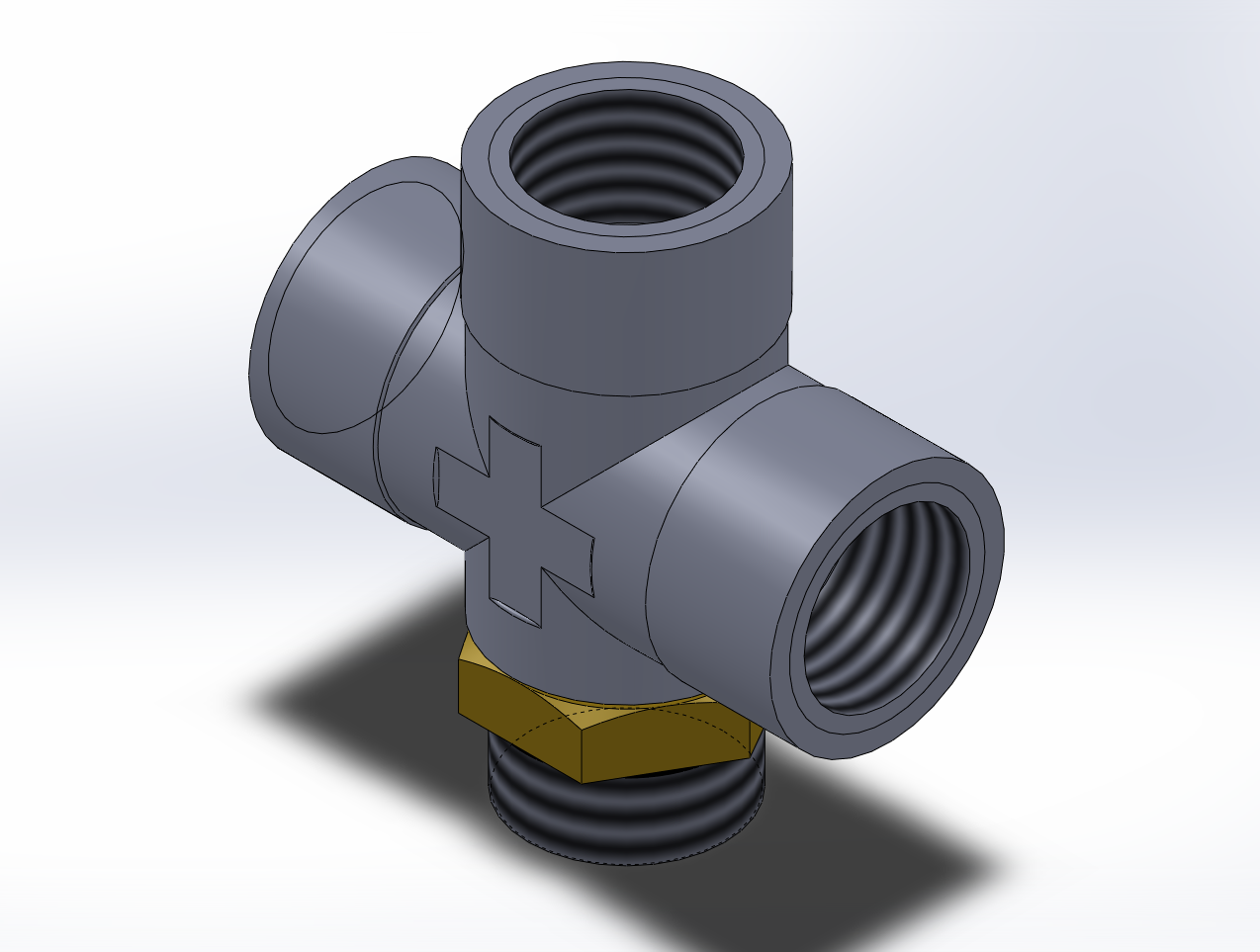

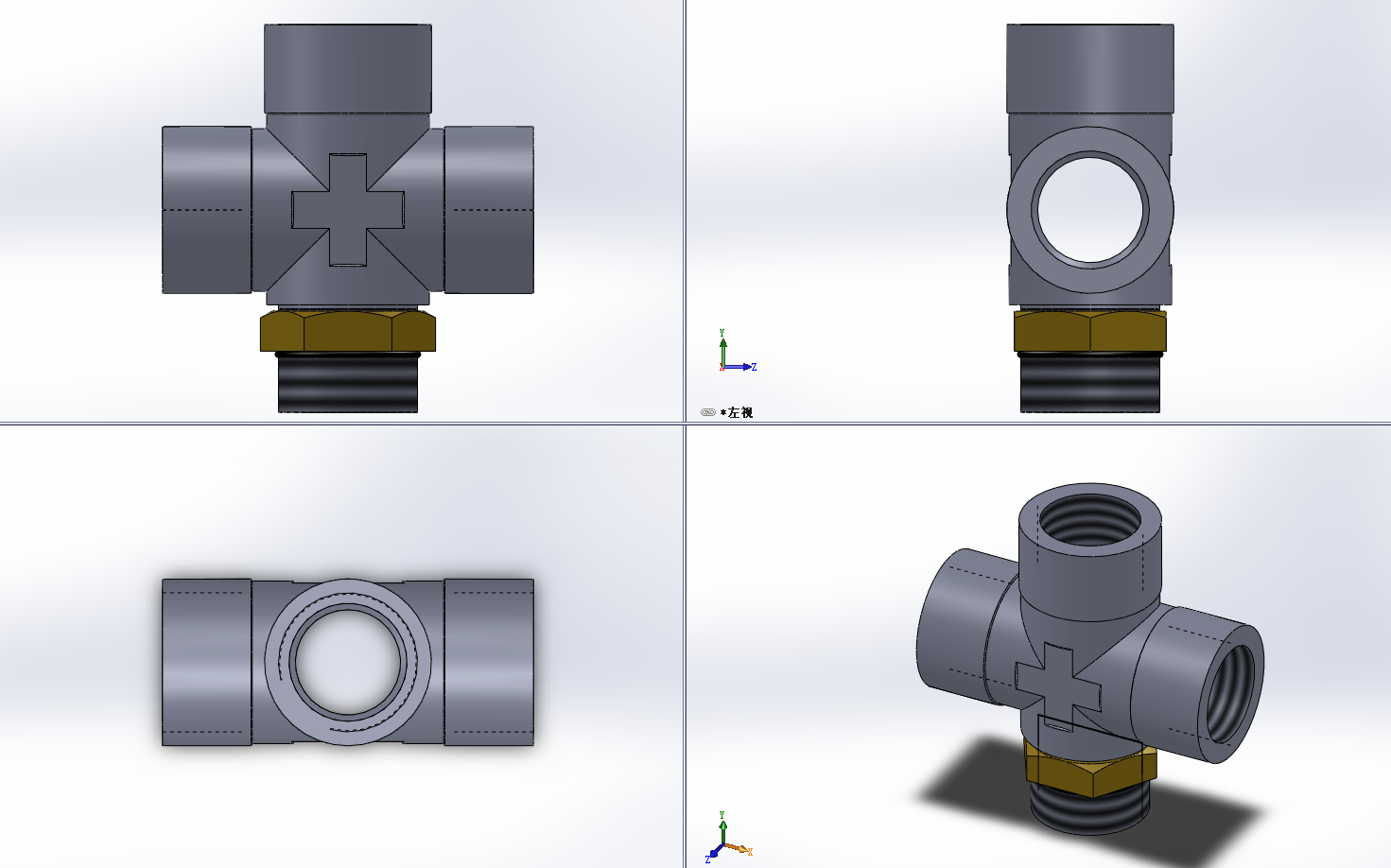

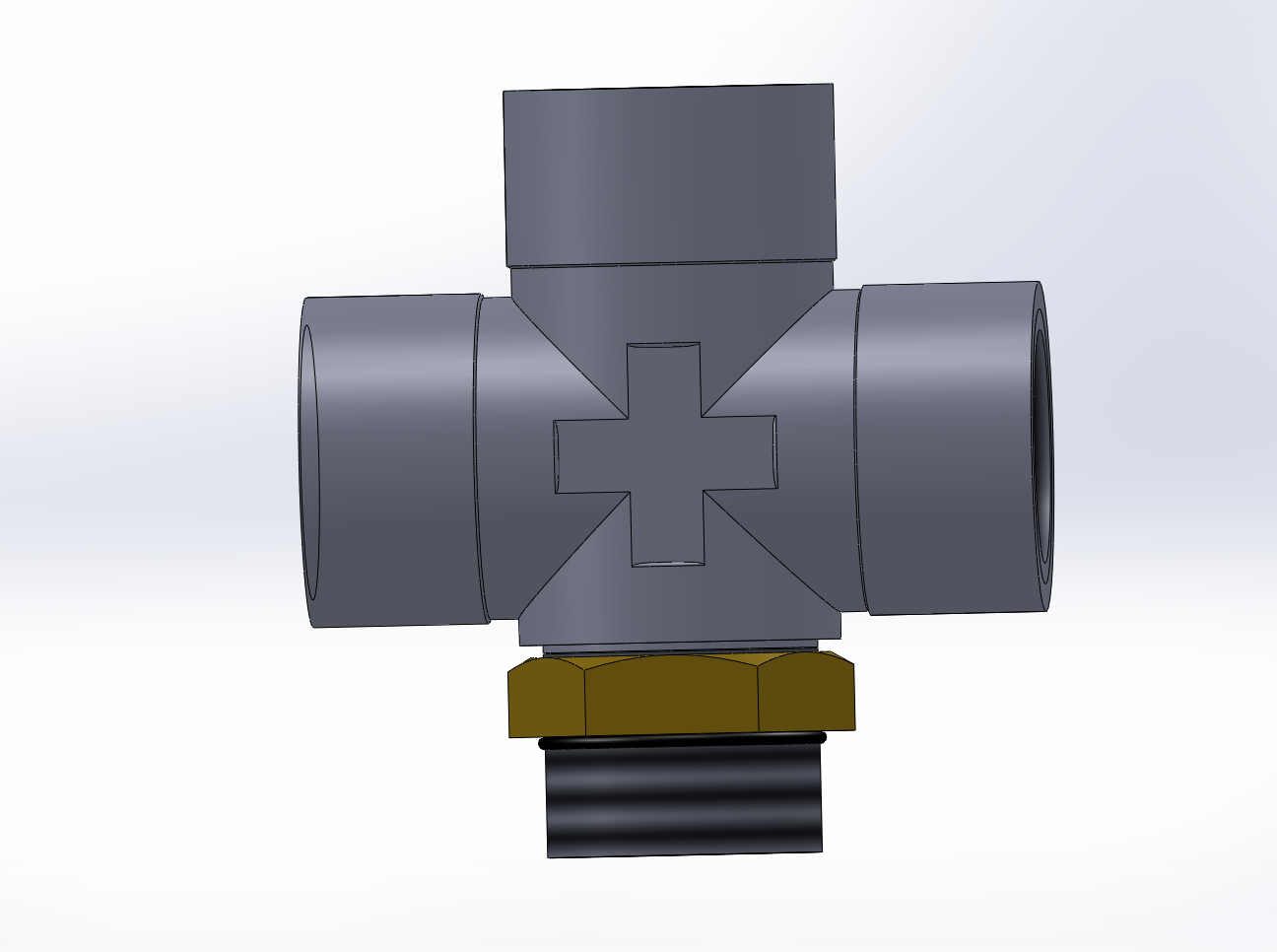

组合式四通终端管接头 ，是一种气动管路连接装置，主要用于实现多向分流功能，由接头体、卡套、螺母等部件组成。适用于油、气、水等非腐蚀性或腐蚀性介质的管路连接，通过旋紧螺母使卡套内刃咬合钢管实现密封，无需焊接。工作压力可达1.0MPa，工作温度≤250℃。
