基于凸轮槽的90度翻转机构（ID:2637024）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17580728334847.zip | 4.77M |
| 2 | CDJ2RA16-45Z-M9BL-B01.sldprt | 30.06K |
| 3 | CDJ2RA16-45Z-M9BL-B02.sldprt | 23.00K |
| 4 | CDJ2RA16-45Z-M9BL-B03.sldprt | 27.45K |
| 5 | CDJ2RA16-45Z-M9BL-B04.sldprt | 49.31K |
| 6 | CDJ2RA16-45Z-M9BL-B05.sldprt | 24.26K |
| 7 | GB╱T894.1-1986[轴用弹性挡圈A型d0≤94].SLDPRT | 56.61K |
| 8 | HIWIN直线导轨MGN9C1R0095Z0HM-E17.5.SLDPRT | 134.09K |
| 9 | HIWIN直线滑块MGN9C.SLDPRT | 463.76K |
| 10 | JGCK094-000基于凸轮槽的90度翻转机构.SLDASM | 937.79K |
| 11 | JGCK094-000基于凸轮槽的90度翻转机构.smg | 267.85K |
| 12 | JGCK094-000基于凸轮槽的90度翻转机构.STEP | 4.67M |
| 13 | JGCK094-000基于凸轮槽的90度翻转机构.x_t | 1.53M |
| 14 | JGCK094-001.sldprt | 124.89K |
| 15 | JGCK094-002.sldprt | 31.76K |
| 16 | JGCK094-003.sldprt | 116.69K |
| 17 | JGCK094-004.sldprt | 82.27K |
| 18 | JGCK094-005.sldprt | 28.59K |
| 19 | JGCK094-006.sldprt | 37.57K |
| 20 | JGCK094-007.sldprt | 62.32K |
| 21 | JGCK094-008.sldprt | 29.66K |
| 22 | JGCK094-009.sldprt | 23.92K |
| 23 | JGCK094-010.sldprt | 23.69K |
| 24 | JGCK094-011.sldprt | 34.90K |
| 25 | JGCK094-012.sldprt | 91.08K |
| 26 | JGCK094-013.sldprt | 31.53K |
| 27 | JGCK094-014.sldprt | 24.18K |
| 28 | JGCK094-015.sldprt | 60.91K |
| 29 | JGCK094-016.sldprt | 29.60K |
| 30 | JGCK094-017.sldprt | 195.35K |
| 31 | JGCK094-018.sldprt | 25.27K |
| 32 | JGCK094-019.sldprt | 36.04K |
| 33 | JGCK094-020.SLDPRT | 47.70K |
| 34 | RB060401.sldprt | 24.60K |
| 35 | RB060402.sldprt | 28.09K |
| 36 | SMC油压缓冲器RB0604.SLDASM | 72.75K |
| 37 | SMC调速阀AS1201F-M5E-04A.SLDPRT | 85.76K |
| 38 | SMC迷你气缸CDJ2RA16-45Z-M9BL-B.SLDASM | 144.67K |
| 39 | 怡合达深沟球轴承61801-2Z-YIHEDA.SLDPRT | 355.10K |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 133
粉丝: 10
加入时间：2024-12-15
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：4.88M
所需金币：30
上传时间：2025-09-17 09:33:58
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2018
标签
翻转机构
凸轮机构
图纸简介

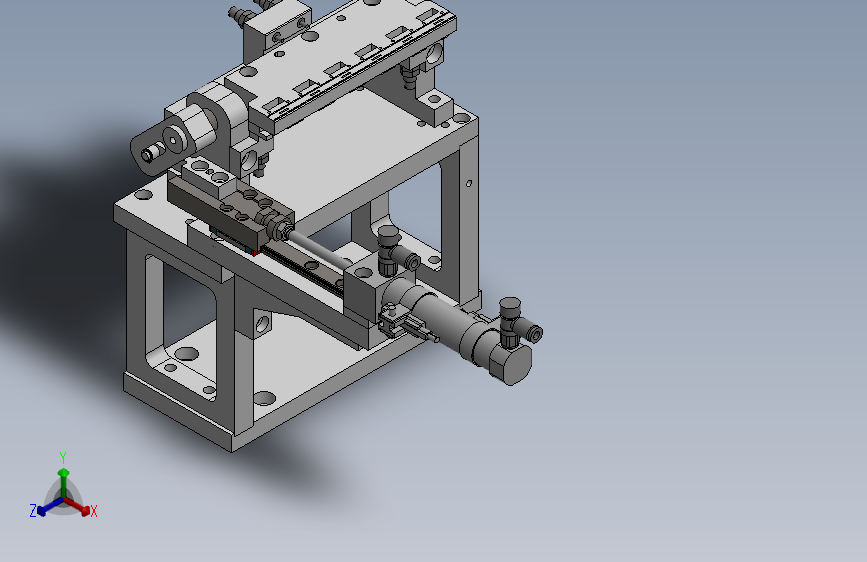

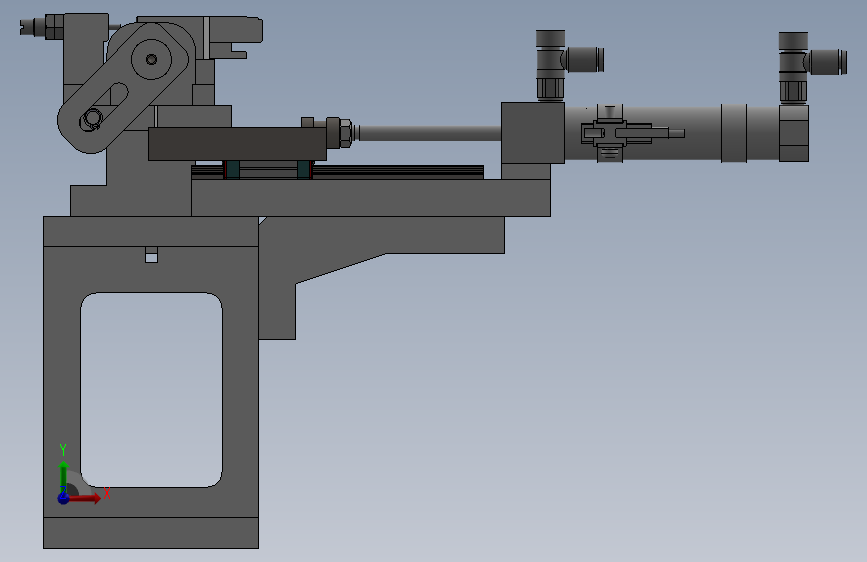

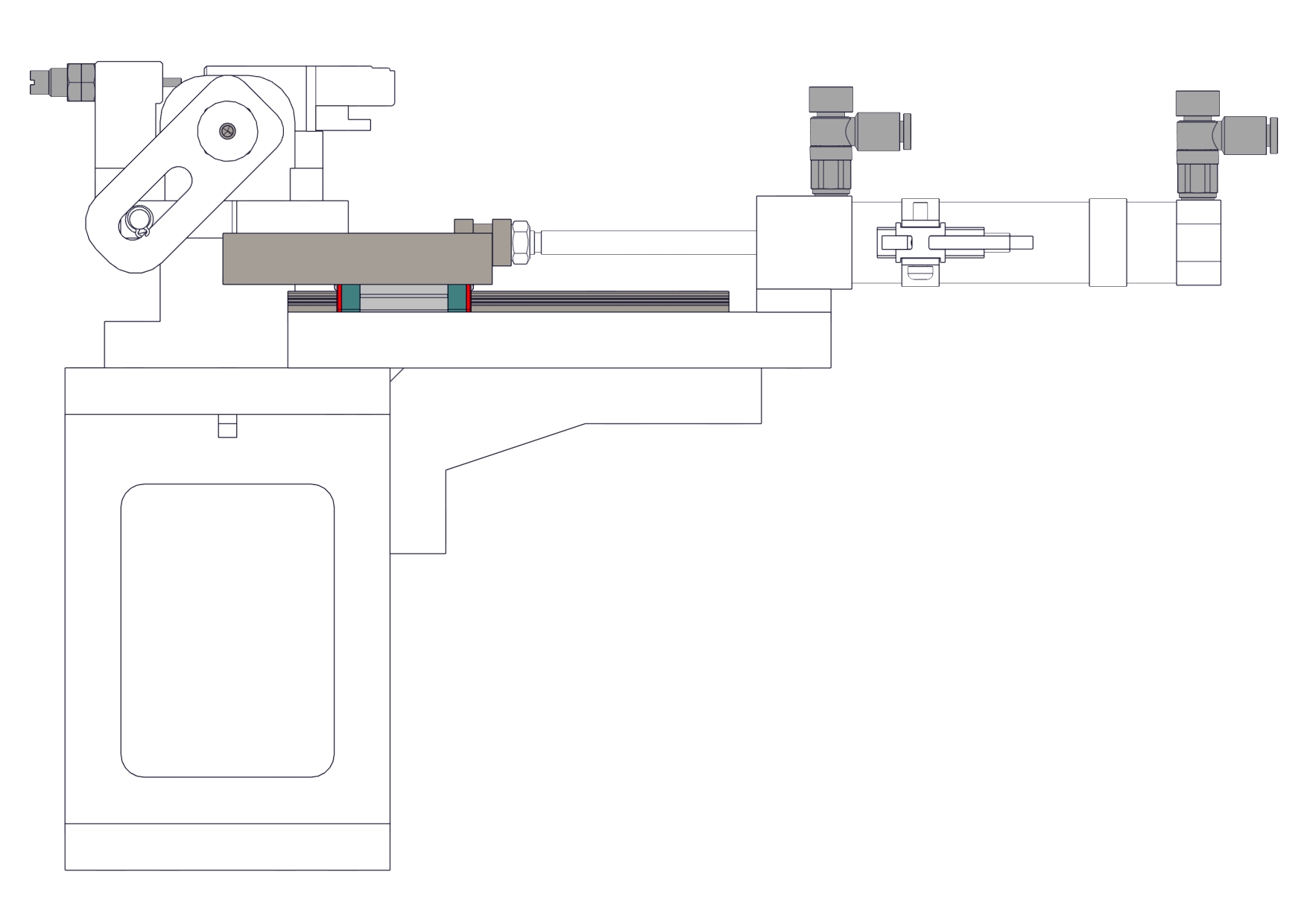

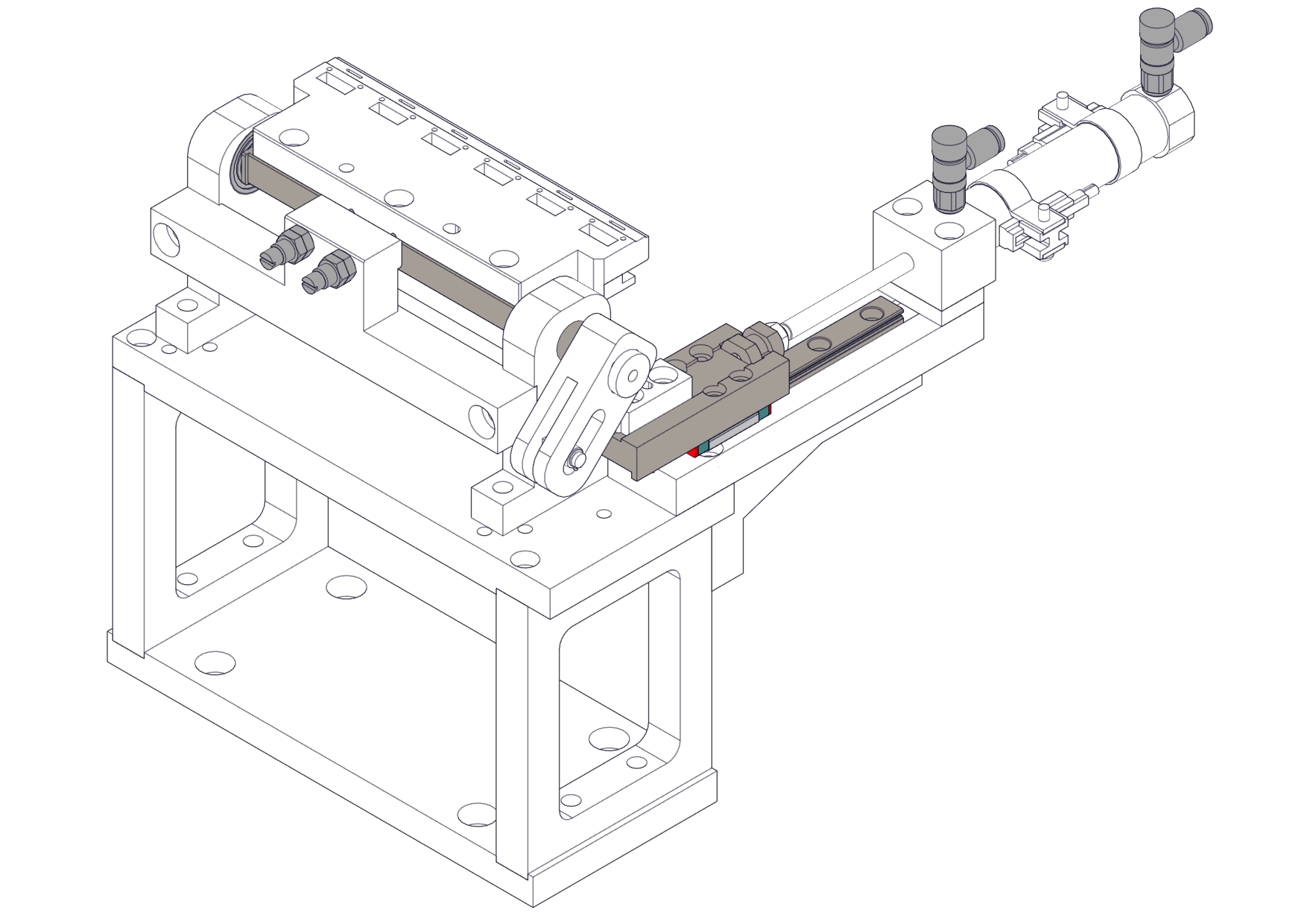

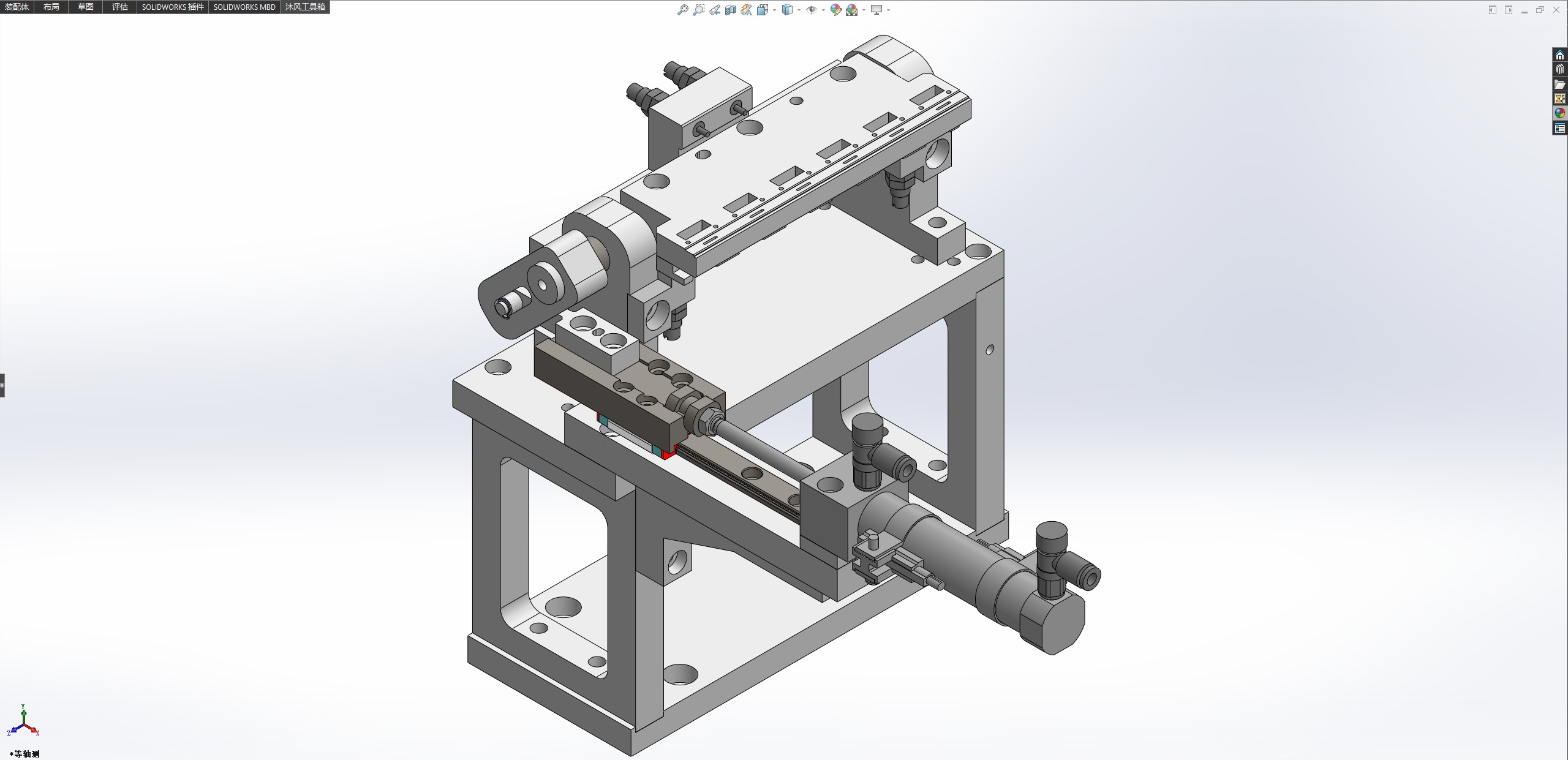

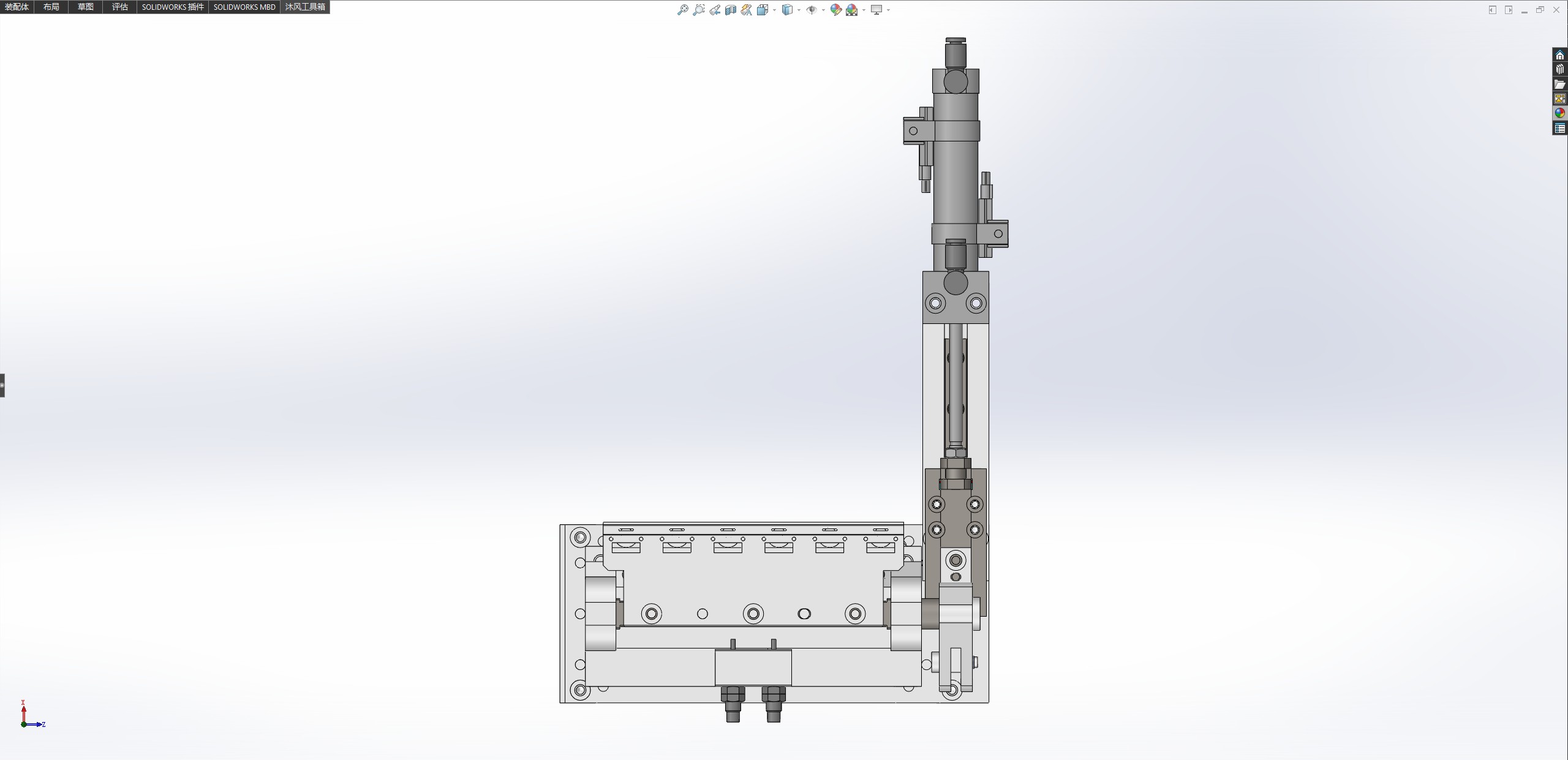

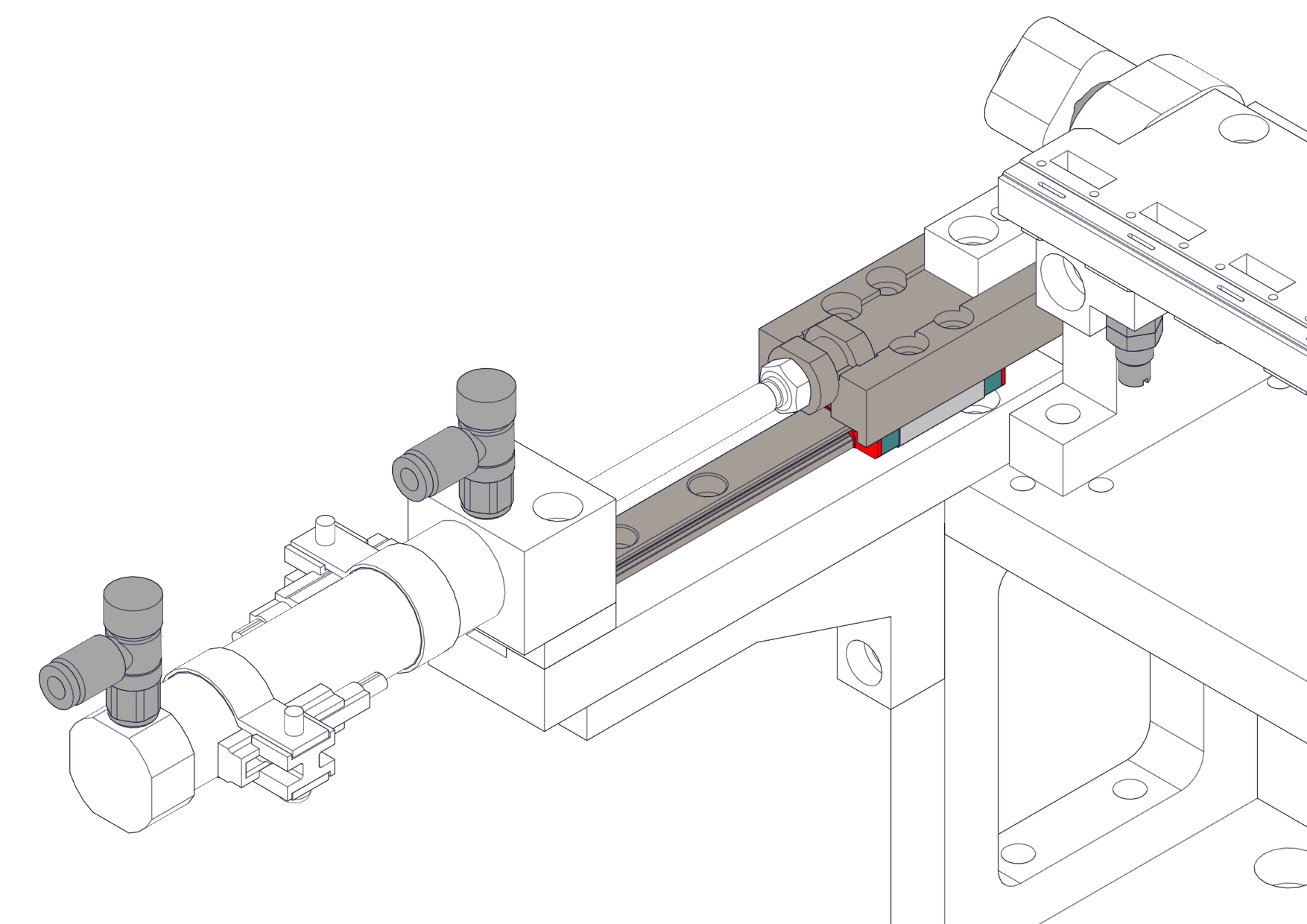

直线气缸基于凸轮槽的90度翻转机构，是一种通过气缸驱动滚轮在特定曲线槽内运动，从而将直线推力转换为精确90度旋转的机械装置。其核心优势在于利用机械死点实现终点位置的精准自锁定位，重复精度高且安全可靠，特别适用于自动化生产中需要频繁、快速翻转工件的场景。
