双塔双索面斜拉桥施工图集
（ID:2680788）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 下塔柱对拉装置-典尚设计.dwg | 35.11K |
| 2 | 下横梁施工支架图-典尚设计.dwg | 42.83K |
| 3 | 中横梁碗扣支架支撑装置-典尚设计.dwg | 31.79K |
| 4 | 临时约束示意图-典尚设计.dwg | 21.33K |
| 5 | 主塔中横梁支架图-典尚设计.dwg | 80.56K |
| 6 | 主塔分节-典尚设计.dwg | 77.40K |
| 7 | 主塔塔吊电梯安装图-典尚设计.dwg | 84.39K |
| 8 | 主塔支架立面图-典尚设计.dwg | 61.00K |
| 9 | 主塔支架立面图1-典尚设计.dwg | 68.27K |
| 10 | 主塔支架立面图2-典尚设计.dwg | 68.92K |
| 11 | 主塔施工横向支撑-典尚设计.dwg | 81.74K |
| 12 | 主梁11段支架图-典尚设计.dwg | 29.07K |
| 13 | 主梁支架图-典尚设计.dwg | 34.09K |
| 14 | 主梁模板图-典尚设计.dwg | 29.65K |
| 15 | 主梁横断面图-典尚设计.dwg | 21.43K |
| 16 | 主梁钢筋计埋设位置图-典尚设计.dwg | 26.53K |
| 17 | 主梁顶升示意图-典尚设计.dwg | 25.46K |
| 18 | 冬季施工模板图-典尚设计.dwg | 24.42K |
| 19 | 劲性骨架图-典尚设计.dwg | 23.53K |
| 20 | 塔柱翻摸横断面图-典尚设计.dwg | 26.53K |
| 21 | 应力测试断面布置图-典尚设计.dwg | 53.62K |
| 22 | 引桥断面图-典尚设计.dwg | 32.74K |
| 23 | 扇形索面布置图-典尚设计.dwg | 54.74K |
| 24 | 挂篮侧面-典尚设计.dwg | 77.04K |
| 25 | 挠度测点布置示意图-典尚设计.dwg | 54.08K |

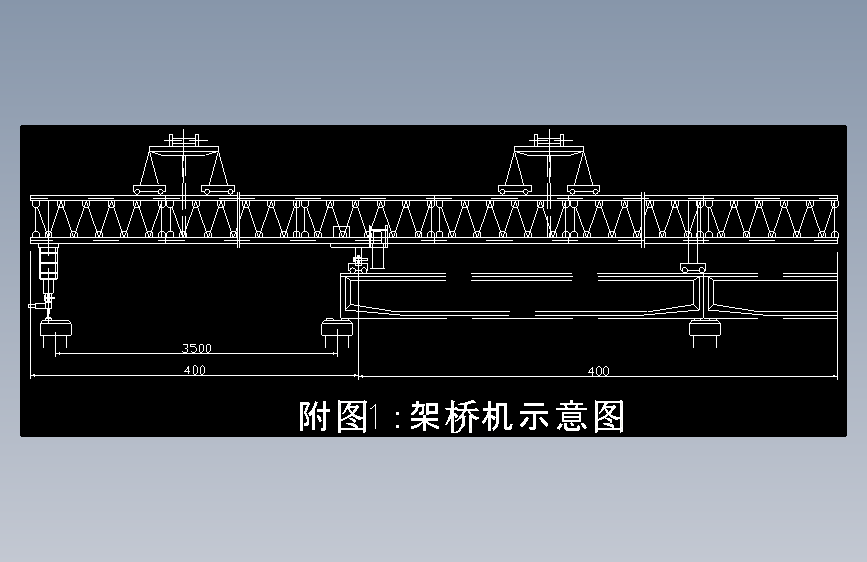

| 26 | 架桥机示意图-典尚设计.dwg | 149.79K |
| 27 | 测温点布置图-典尚设计.dwg | 25.00K |
| 28 | 测试断面测点布置示意图-典尚设计.dwg | 34.44K |

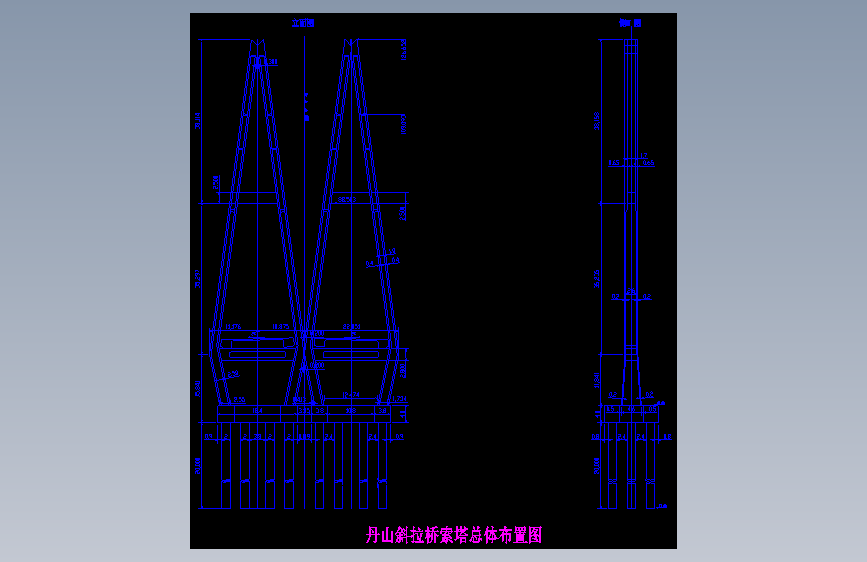

| 29 | 索塔总体布置图-典尚设计.dwg | 200.13K |
| 30 | 索导管布置图-典尚设计.dwg | 29.04K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：2680788
图纸格式：dwg
文件大小：519.78KB
所需金币：50
上传时间：2025-09-27 22:21:58
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2000
