GJX1-185KW星三角综合柜(ID:2682718)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17590482513869.zip | 1.00M |
2 | GJX1-185KW接线示意图.bak | 72.97K |
3 | GJX1-185KW接线示意图.dwg | 72.97K |
4 | GJX1-185KW综合清单(2010.10.03).xls | 17.50K |
5 | GJX1-185K星三角综合安装尺寸.bak | 222.81K |

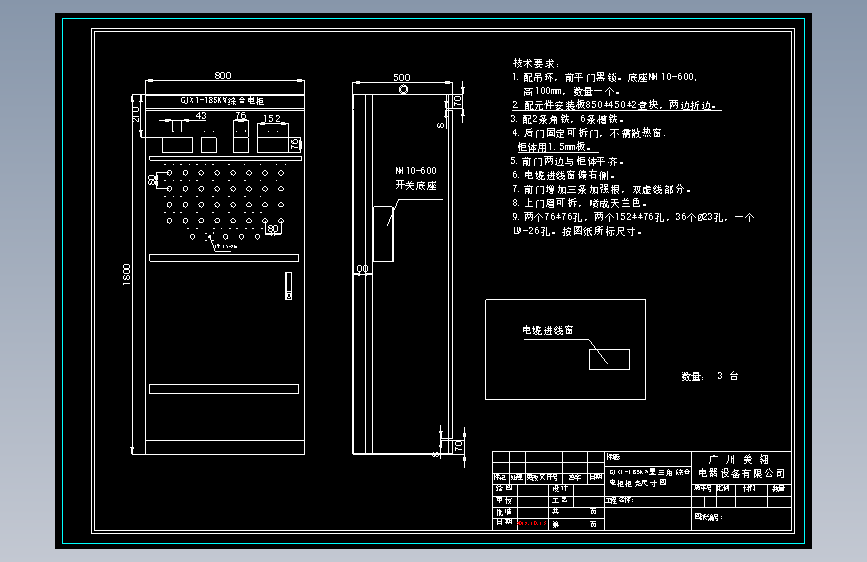

6 | GJX1-185K星三角综合安装尺寸.dwg | 223.06K |
7 | GXJ1-185KW星三角综合柜柜壳.bak | 91.66K |
8 | GXJ1-185KW星三角综合柜柜壳.dwg | 91.66K |
9 | plot.log | 5.75K |
10 | 接线电缆要求GJX1.wps | 23.00K |
11 | 油站接线端子.bak | 72.00K |
12 | 油站接线端子.dwg | 72.00K |
13 | 目录[GJX1].wps | 29.00K |
14 | 综合柜出厂试验记录GJX1.wps | 51.00K |
15 | 韶瑞GJX1-185KW星三角综合柜元件清单.wps | 31.13K |
16 | 韶瑞GJX1-185KW综合柜壳.bak | 75.22K |
17 | 韶瑞GJX1-185KW综合柜壳.dwg | 75.22K |
18 | 韶瑞GJX1-185KW综合电拒控制图[二].bak | 82.94K |
19 | 韶瑞GJX1-185KW综合电拒控制图[二].dwg | 82.94K |

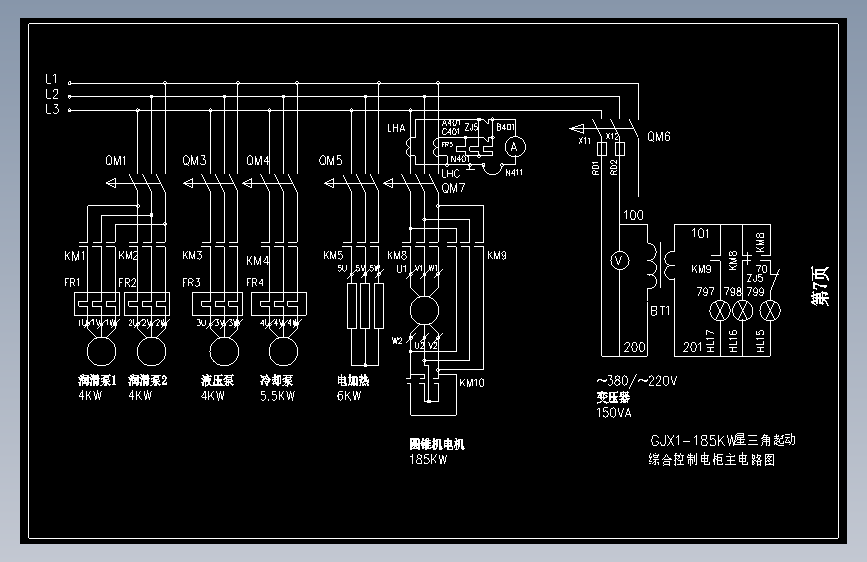

20 | 韶瑞GJX1-185KW综合电柜主电路图.bak | 97.41K |
21 | 韶瑞GJX1-185KW综合电柜主电路图.dwg | 97.41K |

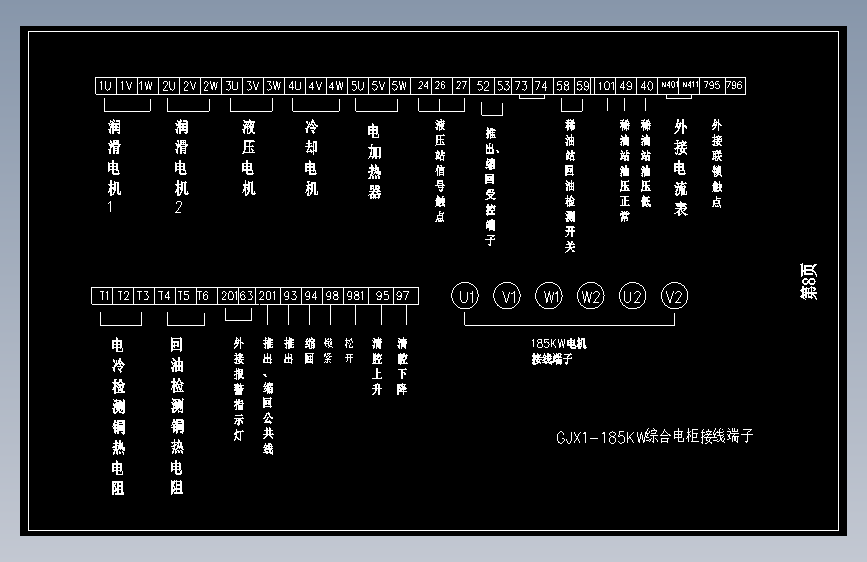

22 | 韶瑞GJX1-185KW综合电柜接线端子.bak | 83.44K |
23 | 韶瑞GJX1-185KW综合电柜接线端子.dwg | 83.44K |

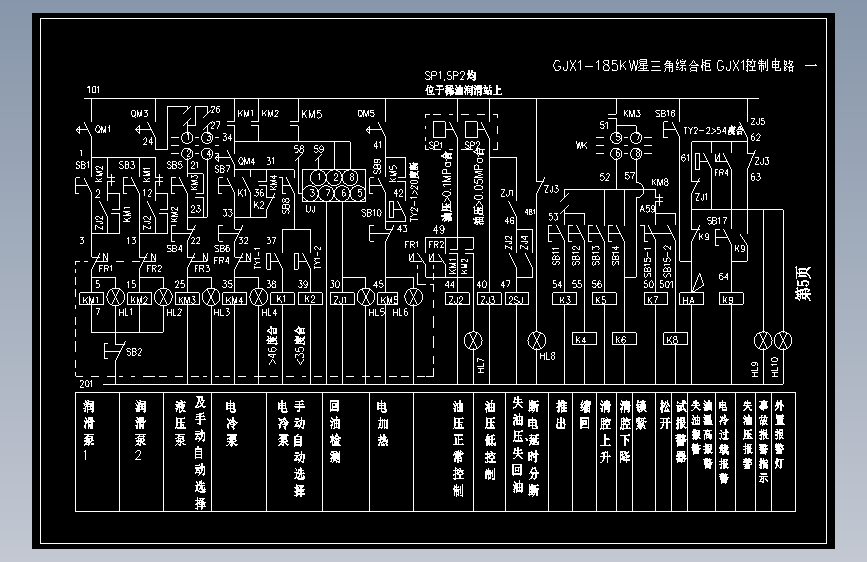

24 | 韶瑞GJX1-185KW综合电柜控制图[一].bak | 116.81K |
25 | 韶瑞GJX1-185KW综合电柜控制图[一].dwg | 116.81K |
26 | 韶瑞GJX1-综合电柜面板安排.bak | 63.31K |
27 | 韶瑞GJX1-综合电柜面板安排.dwg | 63.56K |
28 | 韶瑞GJX1圆锥机使用说明书.wps | 35.00K |
此图纸下载需要50金币
立即下载
发布者
静
创作: 11307
粉丝: 6
加入时间:2025-05-27

模型信息
图纸格式:dwg
文件大小:1.02M
所需金币:50
上传时间:2025-09-28 16:30:52
是否可编辑:可修改,包括参数
版本:AutoCAD 2007
