洛阳石化8.5万吨年丙烷资源化利用项目初步设计（ID:2686568）

机械设备 / 非标机械 / 洛阳石化8.5万吨年丙烷资源化利用项目初步设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17591339215051.zip	79.07M
2	1-全流程-不含热泵.bkp	161.14K
3	2-全流程-含热泵-不含换热网络.bkp	171.64K
4	3-全流程-含换热网络.bkp	187.95K
5	R1-压力.bkp	166.98K
6	R1-温度.bkp	330.38K
7	R1异丁烷副反应.bkp	112.04K
8	R2-压力.bkp	334.51K
9	R2氧气浓度.bkp	290.58K
10	R2深度氧化副反应.bkp	98.22K
11	1-T0101-DSTWU.bkp	120.37K
12	2-T0101-FEEDSTAGE.bkp	207.43K
13	3-T0101-DS.bkp	161.90K
14	4-T0101-RR.bkp	180.64K
15	5-T0101-Design.bkp	242.52K
16	1-T0102-DSTWU.bkp	153.91K
17	2-T0102-FEEDSTAGE.bkp	320.84K
18	3-T0102-DS.bkp	182.73K
19	4-T0102-RR.bkp	320.92K
20	5-T0102-Design.bkp	285.15K
21	1-R0201-丙烯环氧化反应器-优化-V-T40.bkp	327.25K
22	2-R0201-丙烯环氧化反应器-优化-T-V.bkp	325.70K
23	3-R0201-丙烯环氧化反应器-传热模拟.bkp	374.64K
24	1-T0201-丙烯回收塔-DSTWU.bkp	113.13K
25	2-T0201-丙烯回收塔-Radfrac-R.bkp	177.29K
26	3-T0201-丙烯回收塔-Radfrac-FStage.bkp	212.69K
27	4-T0201-丙烯回收塔-尾气处理.bkp	200.61K
28	5-T0201-丙烯回收塔-Design.bkp	220.74K
29	1-T0202-PO精制塔-设计规定.bkp	176.83K
30	2-T0202-PO精制塔-塔板数.bkp	209.91K
31	3-T0202-PO精制塔-确定进料位置.bkp	181.18K
32	4-T0202-PO精制塔-萃取剂用量.bkp	226.64K
33	5-T0202-PO精制塔-Design.bkp	221.57K
34	1-T0203-甲醇回收塔-DSTWU.bkp	116.08K
35	2-T0203-甲醇回收塔-R.bkp	141.20K
36	3-T0203-甲醇回收塔-Fstage.bkp	157.69K
37	4-T0203-溶剂甲醇回收塔-Design.bkp	148.38K
38	1-T0301-脱水塔-DSTWU.bkp	126.47K
39	2-T0301-脱水塔-R.bkp	46.48K
40	3-T0301-脱水塔-Fstage.bkp	173.05K
41	4-T0401-脱水塔-Design.bkp	148.87K
42	1-T0302-副产物精制塔-优化-夹带剂.bkp	235.41K
43	2-T0302-副产物精制塔-Design.bkp	225.79K
44	3-T0302-副产物精制塔-Design.bkp	215.92K
45	HAZOPkit分析建议书.pdf	744.60K

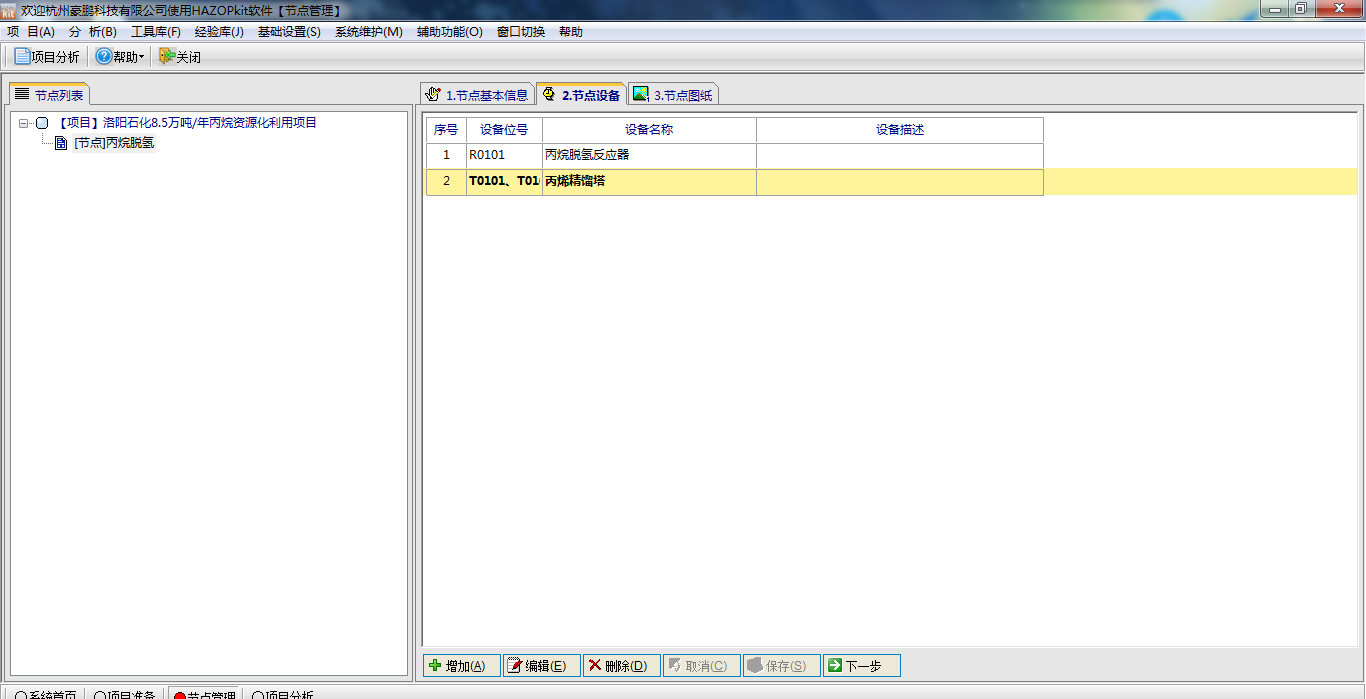

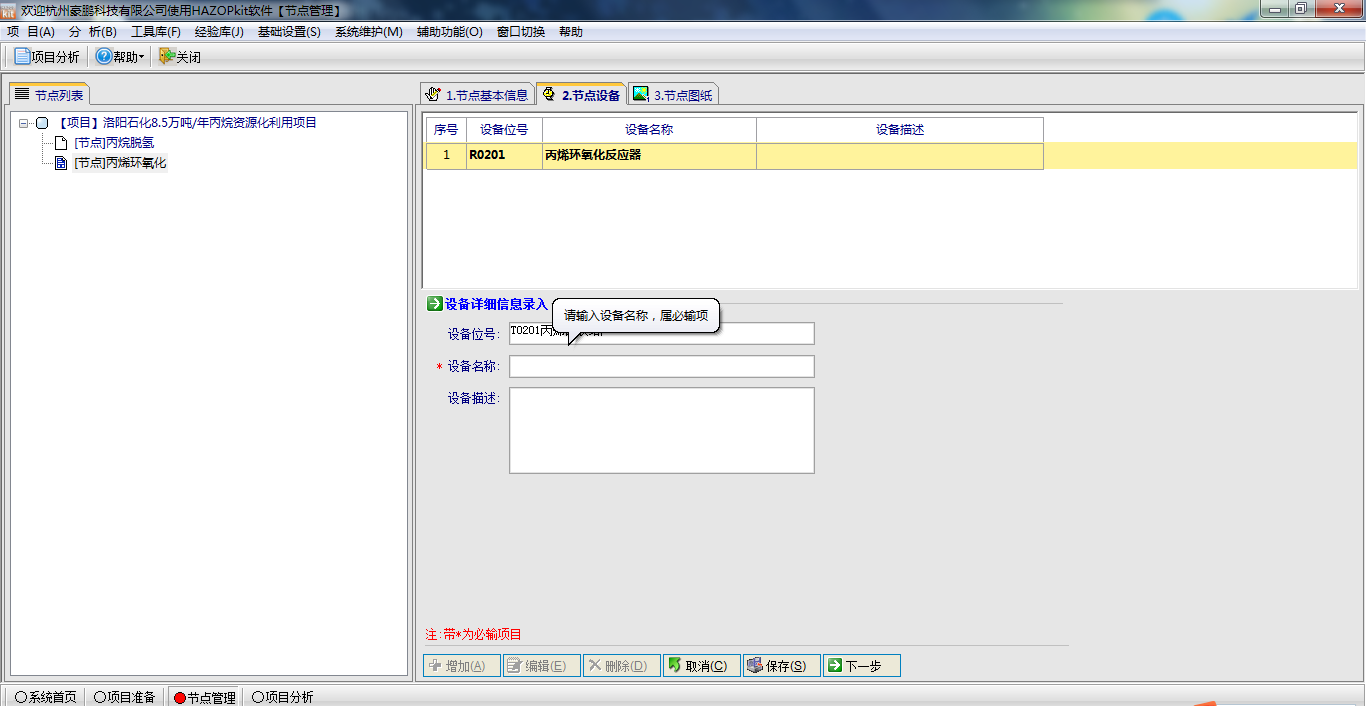

46	HAZOPkit软件工作截图1.png	70.35K
47	HAZOPkit软件工作截图2.png	79.54K

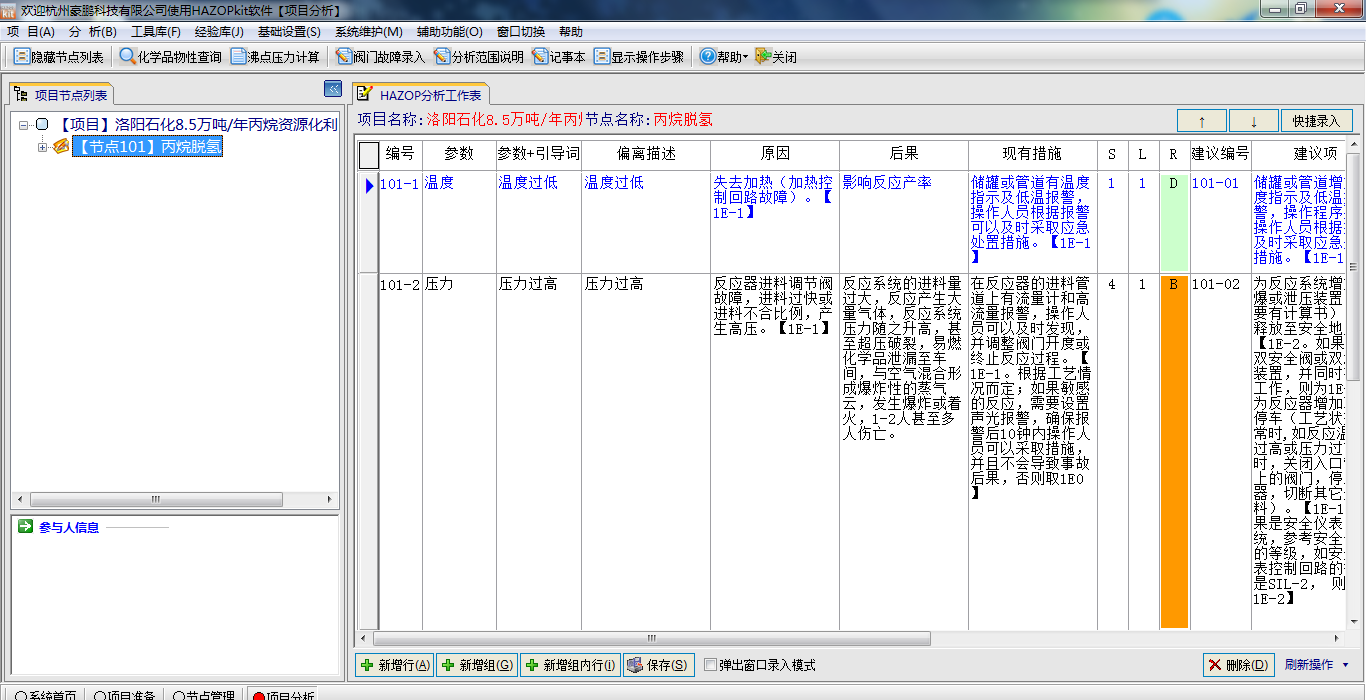

48	HAZOPkit软件工作截图3.png	104.12K

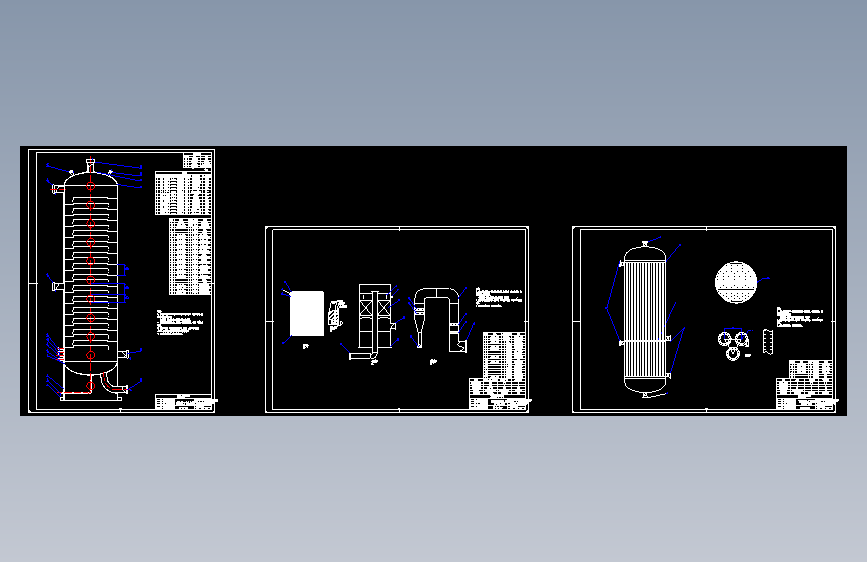

49	PFD.dwg	651.36K
50	PID.dwg	703.61K
51	分厂布置图.dwg	244.88K
52	设备工艺条件图.dwg	319.86K
53	车间设备布置.dwg	287.19K
54	首页图.dwg	293.68K
55	PFD.dwg	649.45K
56	PID.dwg	957.58K
57	分厂布置图.dwg	276.77K
58	设备工艺条件图.dwg	313.99K
59	车间设备布置.dwg	278.18K
60	首页图.dwg	282.09K
61	-换热网络设计.docx	162B
62	1-不含热泵精馏.hch	3.75M
63	1-流股提取-无热泵精馏.xlsx	10.35K
64	11-换热网络设计.docx	762.67K
65	11-换热网络设计.pdf	1.06M
66	2-含热泵精馏.hch	39.34M
67	2-流股提取-无热泵精馏-导入.xls	38.50K
68	3-流股提取-有热泵精馏.xlsx	10.40K
69	4-流股提取-有热泵精馏-导.xls	38.50K
70	E0101.EDR	391.02K
71	E0107.EDR	334.50K
72	E0109.EDR	329.11K
73	E0201.EDR	417.90K
74	E0205.EDR	324.59K
75	E0303.EDR	386.27K
76	E0110.EDR	344.01K
77	E0102.EDR	450.93K
78	E0103.EDR	447.23K
79	E0104.EDR	438.89K
80	E0105.EDR	441.97K
81	E0204.EDR	425.01K
82	E0206.EDR	394.81K
83	E0210.EDR	386.93K
84	E0211.EDR	519.72K
85	E0212.EDR	519.72K
86	E0301.EDR	378.87K
87	E0302.EDR	378.60K
88	E0305.EDR	519.08K
89	E0306.EDR	395.33K
90	E0308.EDR	395.33K
91	T0101-CON.EDR	395.74K
92	T0101-RE.EDR	334.50K
93	T0102-CON.EDR	406.19K
94	T0102-RE.EDR	329.11K
95	T0201-RE.EDR	336.04K
96	T0201-CON.EDR	392.67K
97	T0202-RE.EDR	324.59K
98	T0202-CON.EDR	445.35K
99	T0203-RE.EDR	339.18K
100	T0203-CON.EDR	520.07K
101	T0301-RE.EDR	293.05K
102	T0302-RE.EDR	318.17K
103	E0309.EDR	395.33K
104	aspen源文件导出.xlsx	9.51M
105	总流程.appdf	975.34K
106	总流程.apw	4.28M
107	总流程.bkp	1.26M
108	财务计算.xlsx	119.71K
109	源文件.ses	6.11M
110	主视图.JPG	46.94K

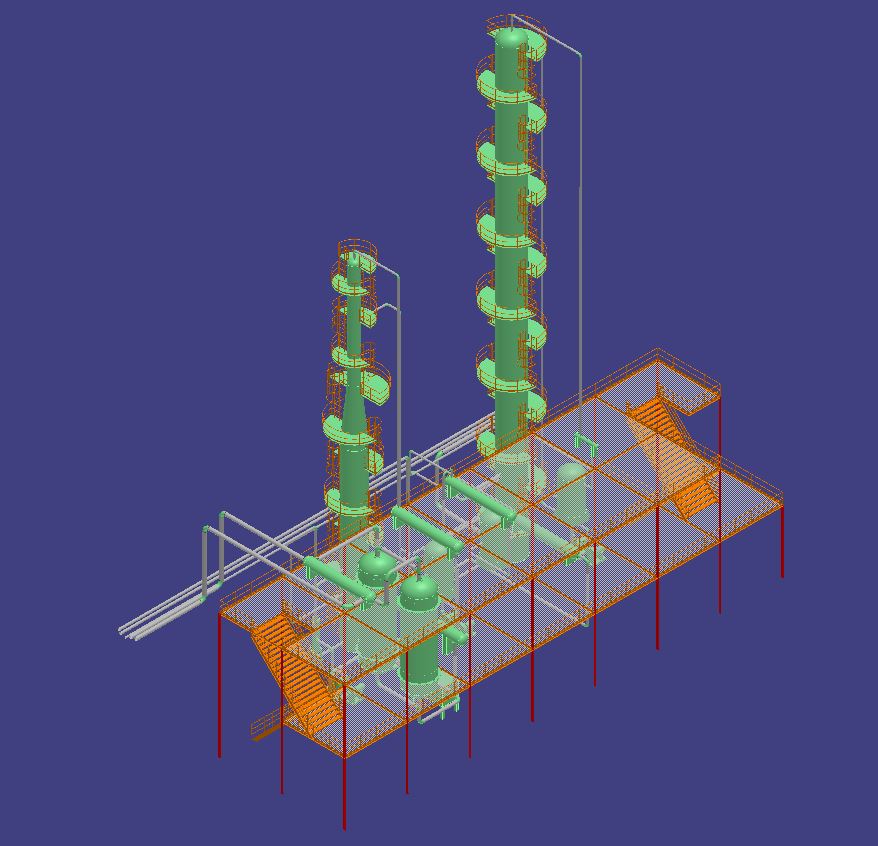

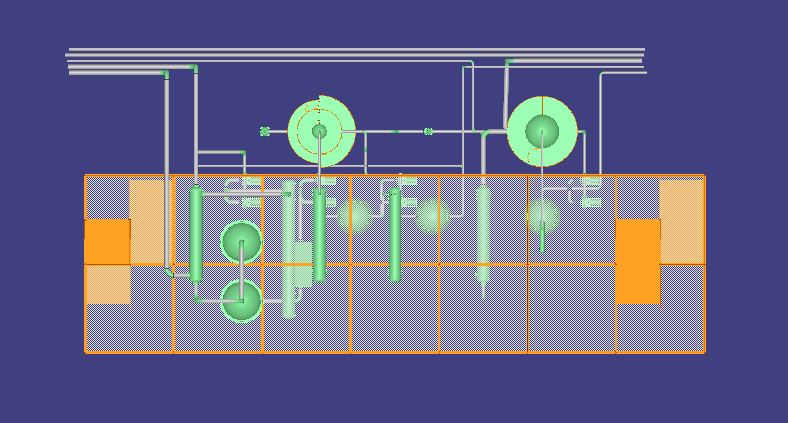

111	俯视图.JPG	44.66K

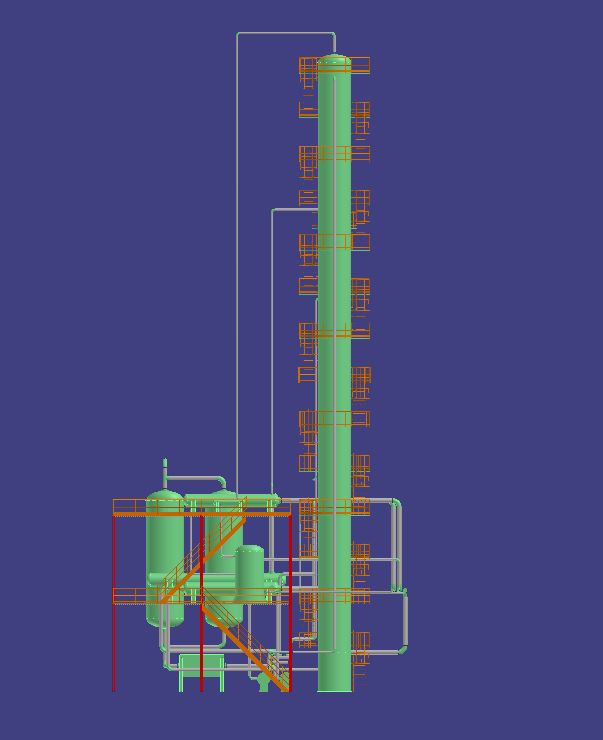

112	右视图.JPG	27.44K

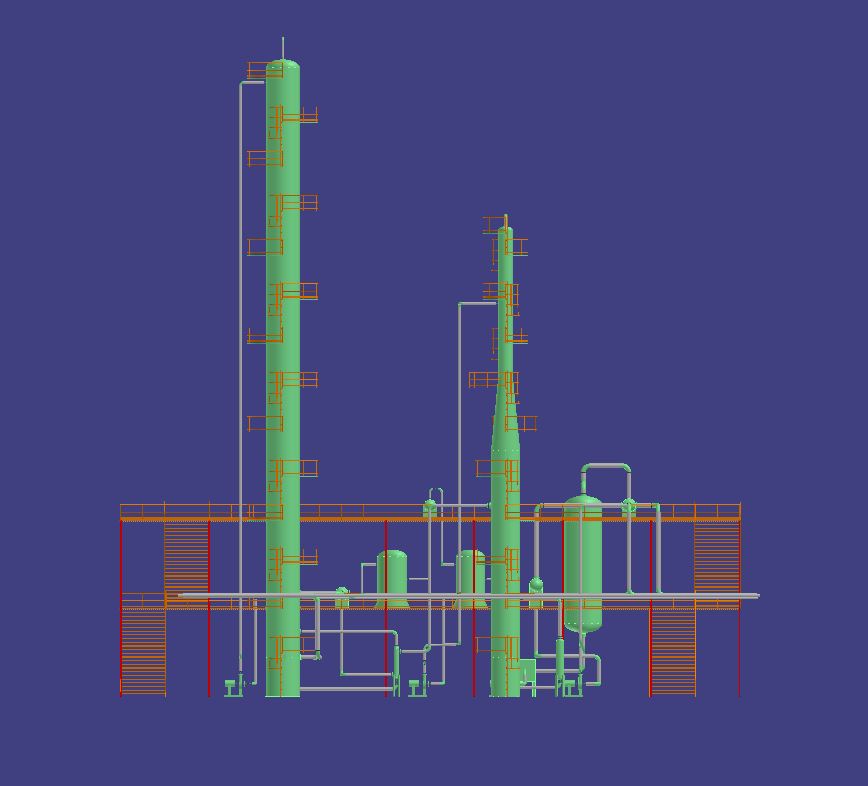

113	后视图.JPG	37.07K

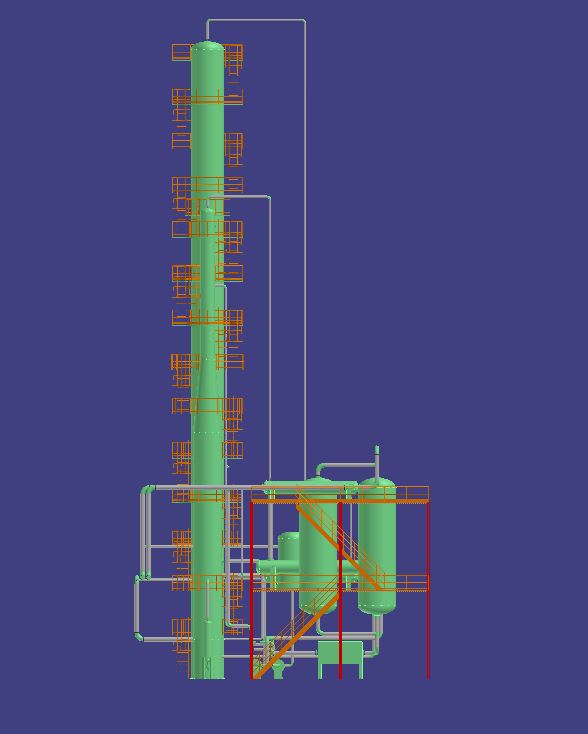

114	左视图.JPG	27.98K

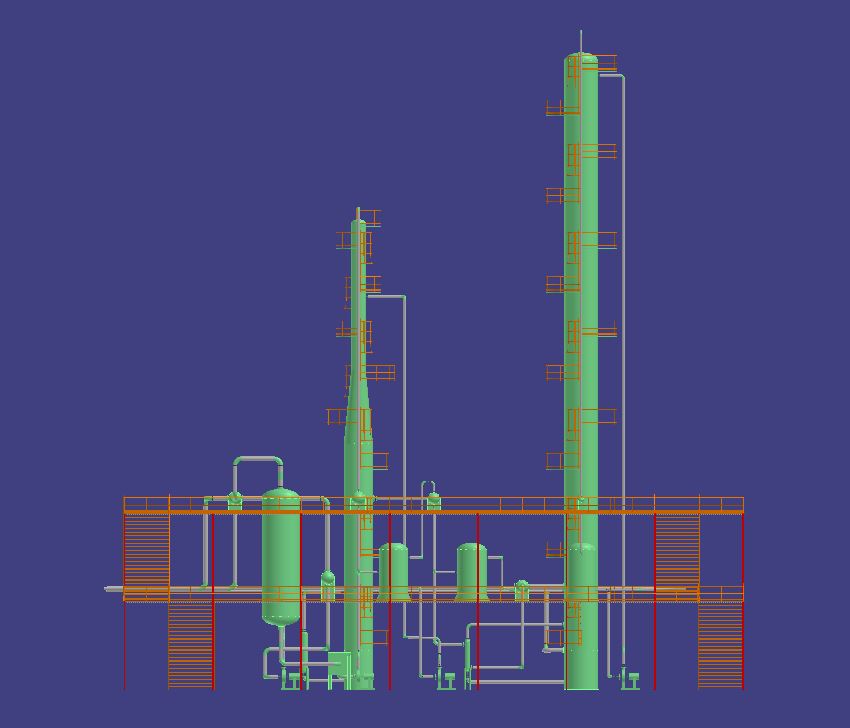

115	正视图.JPG	34.31K
116	管道轴测图1.pdf	56.03K
117	管道轴测图2.pdf	54.97K
118	管道轴测图3.pdf	56.94K
119	管道轴测图4.pdf	54.30K
120	管道轴测图5.pdf	53.93K
121	管道轴测图6.pdf	55.85K

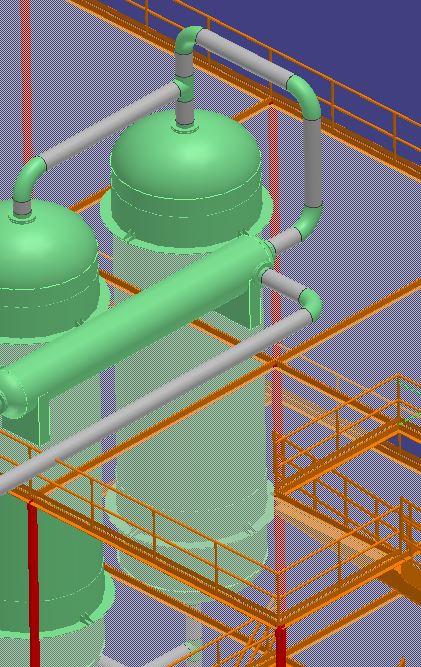

122	反应器细节图.JPG	96.33K

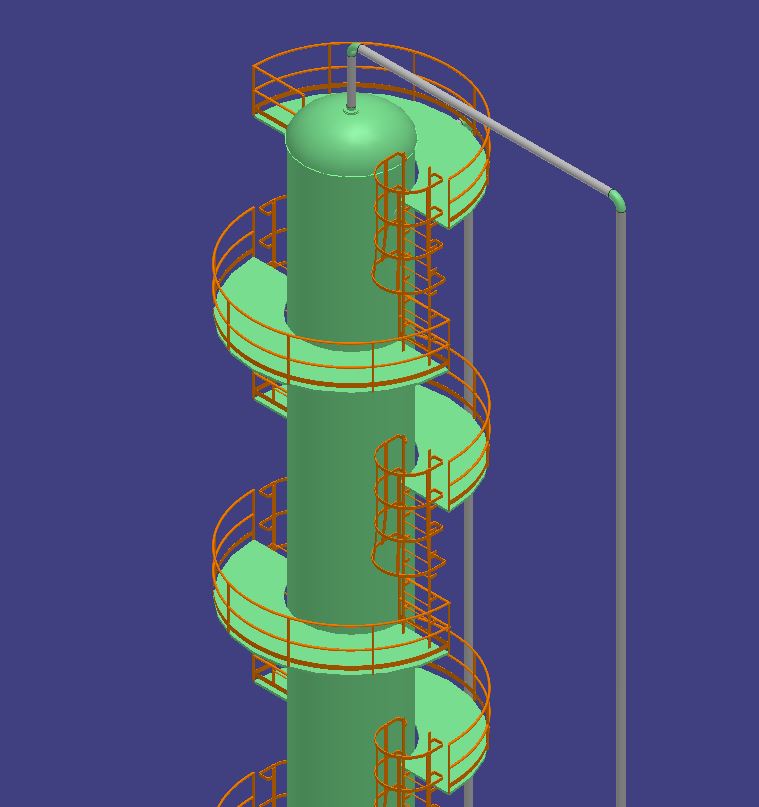

123	塔细节图.JPG	60.08K
124	换热器细节.JPG	72.11K

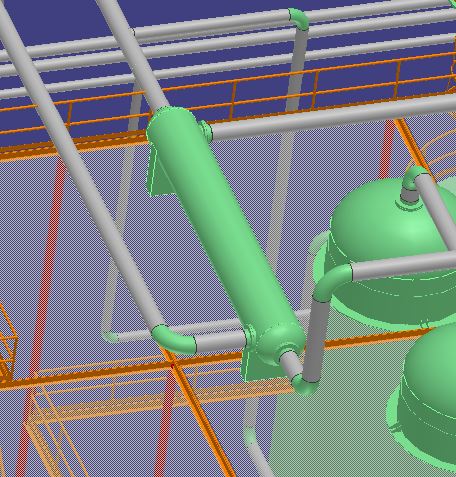

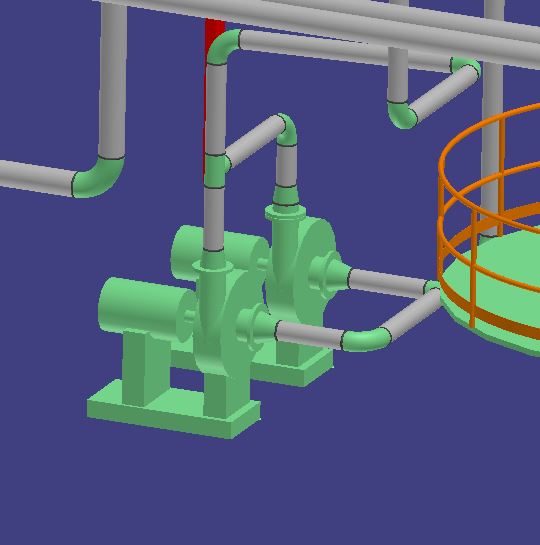

125	泵列细节图.JPG	34.56K
126	主视图.JPG	93.96K
127	俯视图.JPG	68.27K
128	右视图.JPG	39.52K
129	后视图.JPG	55.68K
130	左视图.JPG	38.76K
131	正视图.JPG	54.44K
132	PipelineSystem1.sha	200.50K
133	PipelineSystem3.sha	204.00K
134	PipelineSystem5.sha	213.00K
135	PipelineSystem6.sha	192.00K
136	PipelineSystem8.sha	192.00K
137	PipelineSystem9.sha	199.00K
138	源文件.skp	24.72M

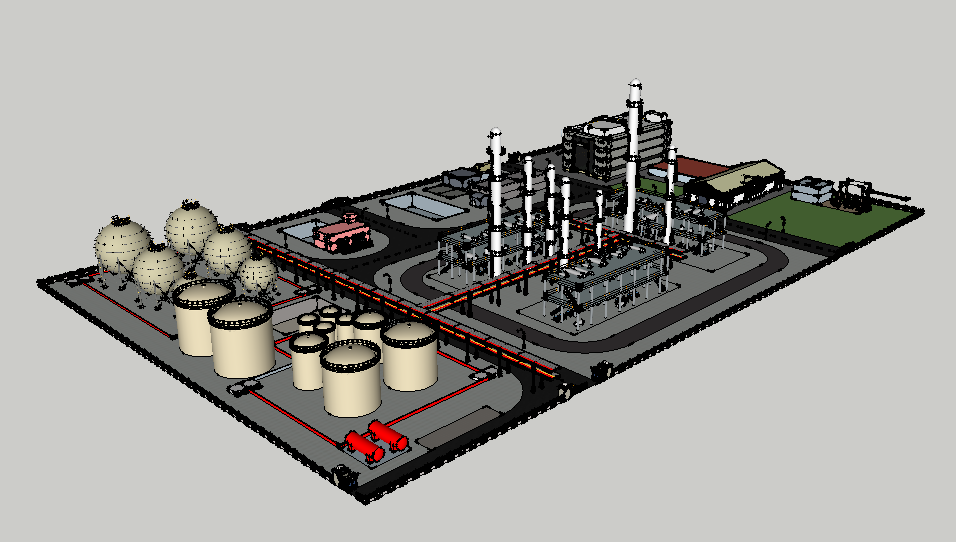

139	主视图.PNG	129.13K

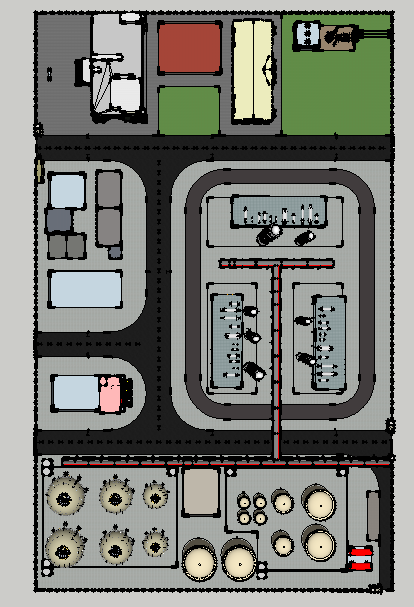

140	俯视图.PNG	105.79K

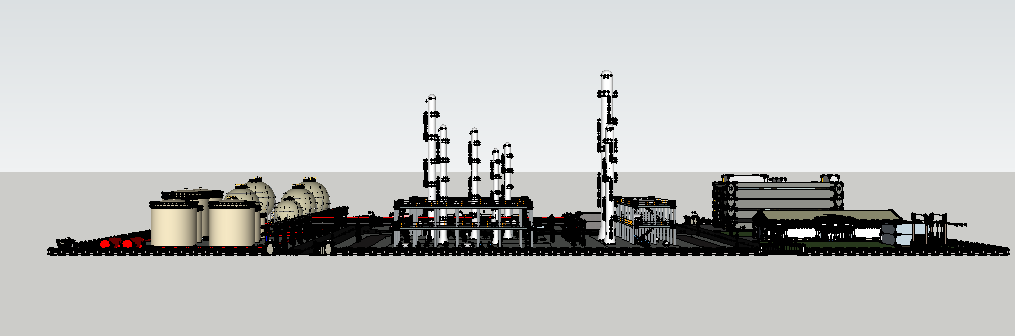

141	右视图.PNG	25.99K

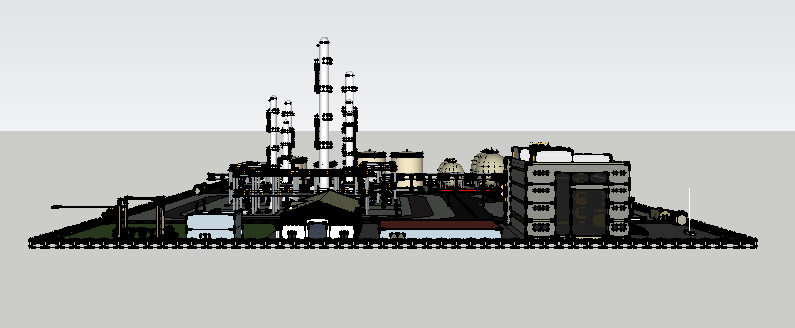

142	后视图.PNG	22.53K
143	左视图.PNG	22.53K

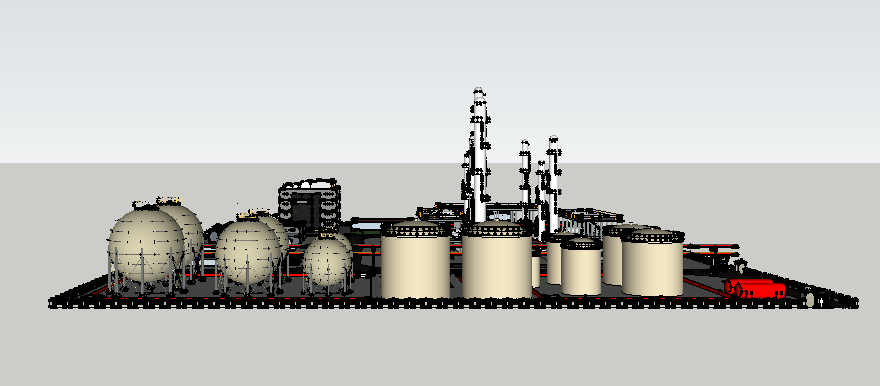

144	正视图.PNG	44.27K
145	丙烯.rsm	208B
146	丙烷.rsm	208B
147	环氧丙烷.rsm	216B
148	甲醇.rsm	208B
149	丙烯爆炸.PNG	34.90K

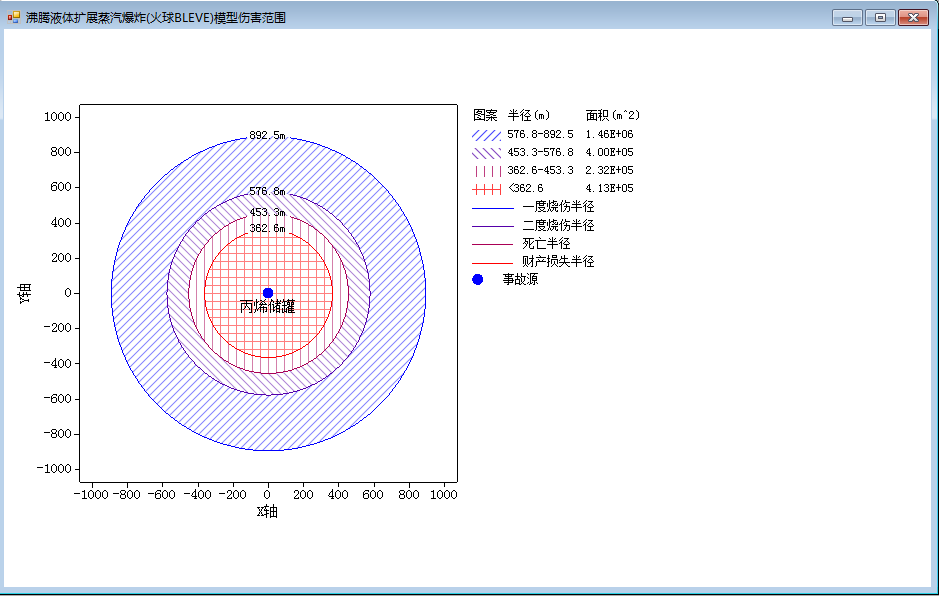

150	丙烷爆炸.PNG	35.70K

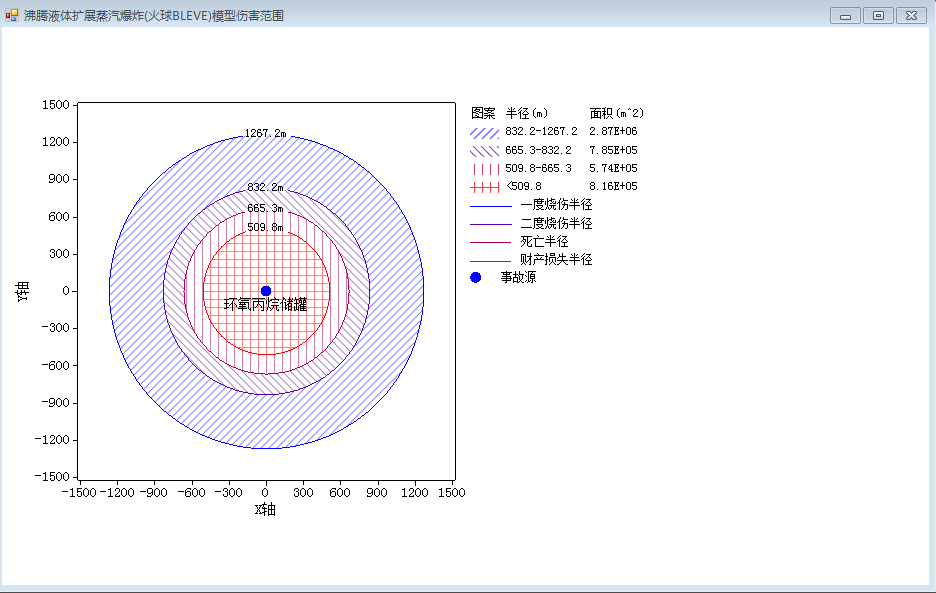

151	环氧丙烷.PNG	34.78K

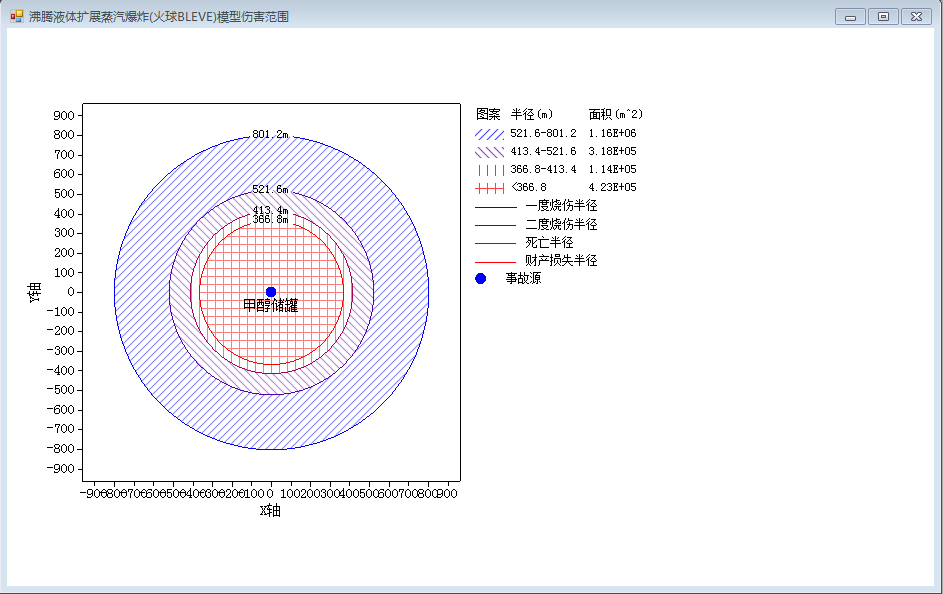

152	甲醇爆炸.PNG	35.58K

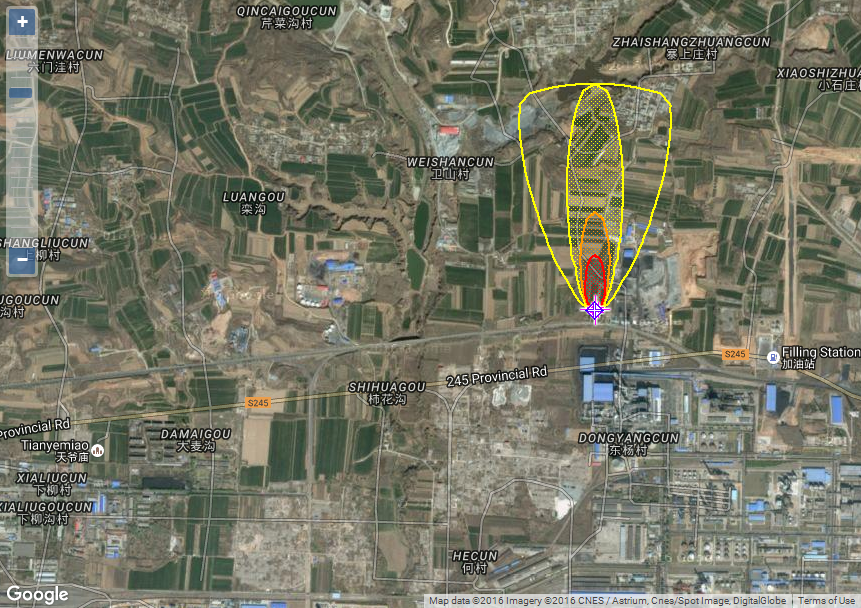

153	卫星图软件：marplot.txt	0B

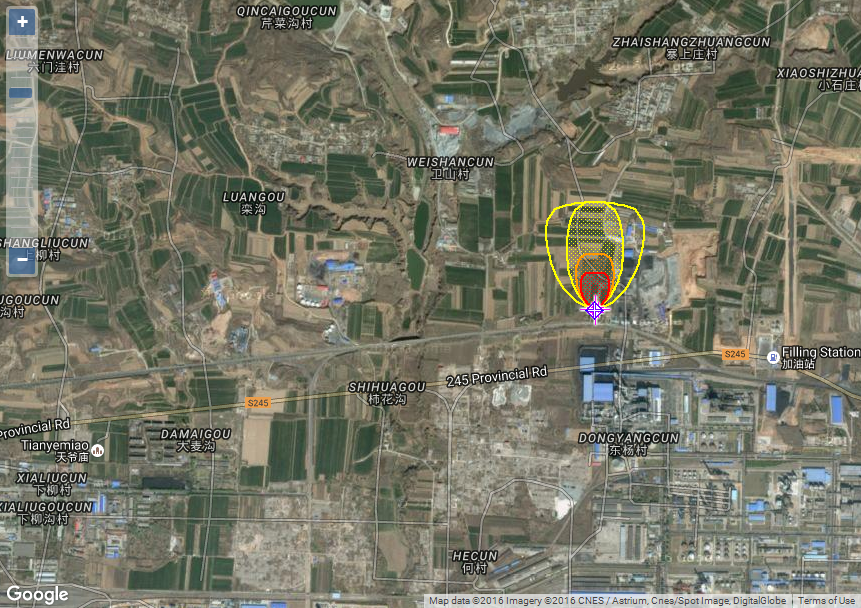

154	丙烯泄露卫星图.png	949.26K
155	丙烷泄露卫星图.png	944.91K
156	环氧丙烷泄露卫星图.png	950.01K
157	甲醇泄漏卫星图.png	940.45K

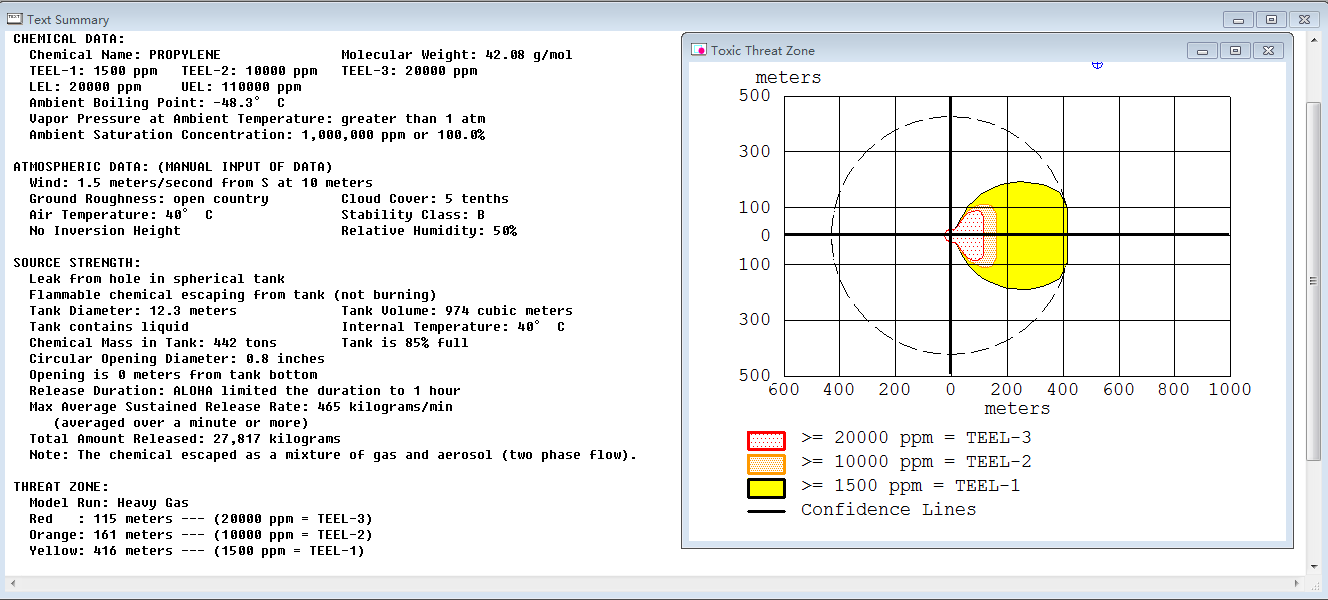

158	丙烯泄露.PNG	62.81K

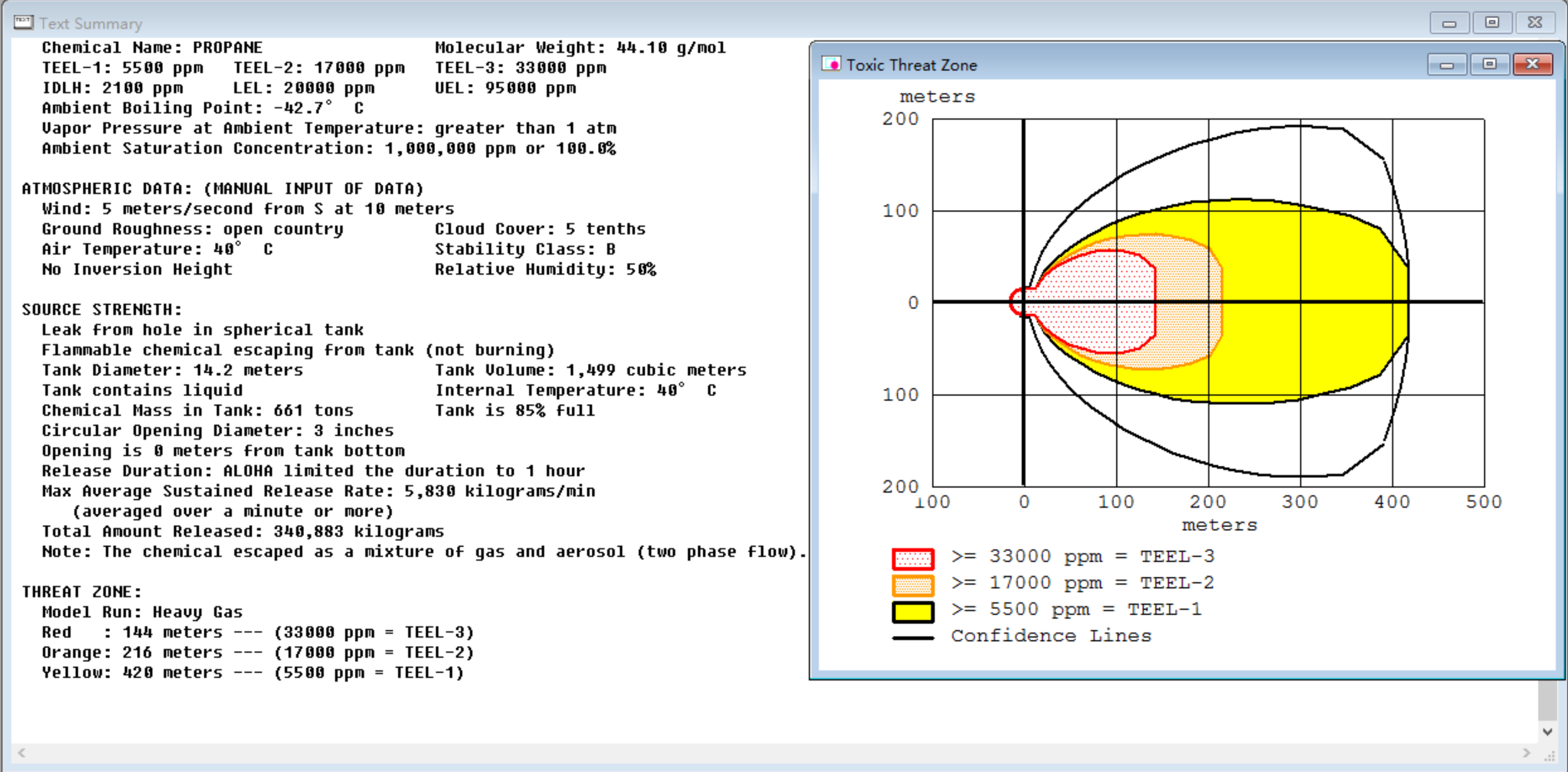

159	丙烷泄露.PNG	181.96K

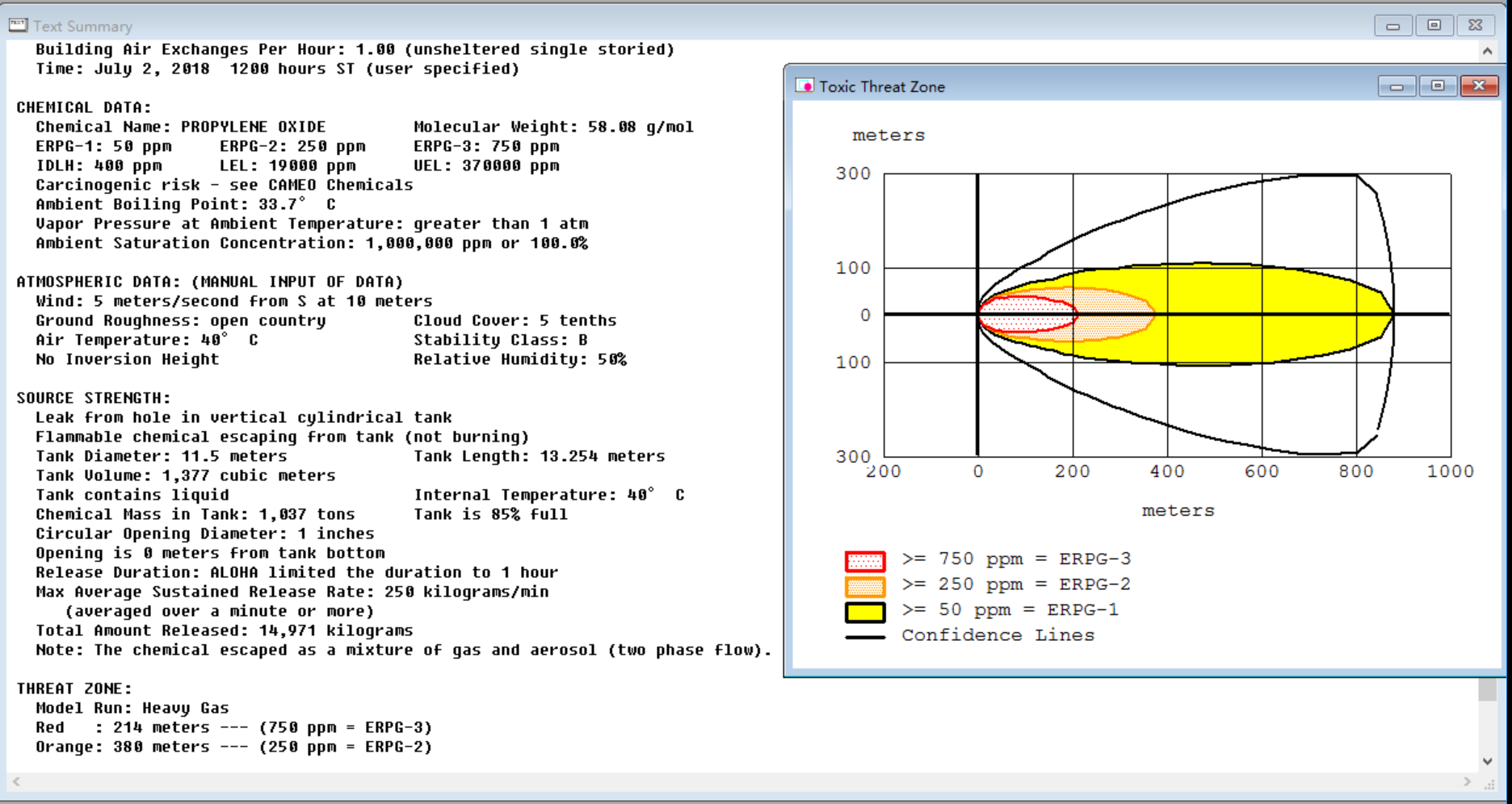

160	环氧丙烷泄露.PNG	165.31K

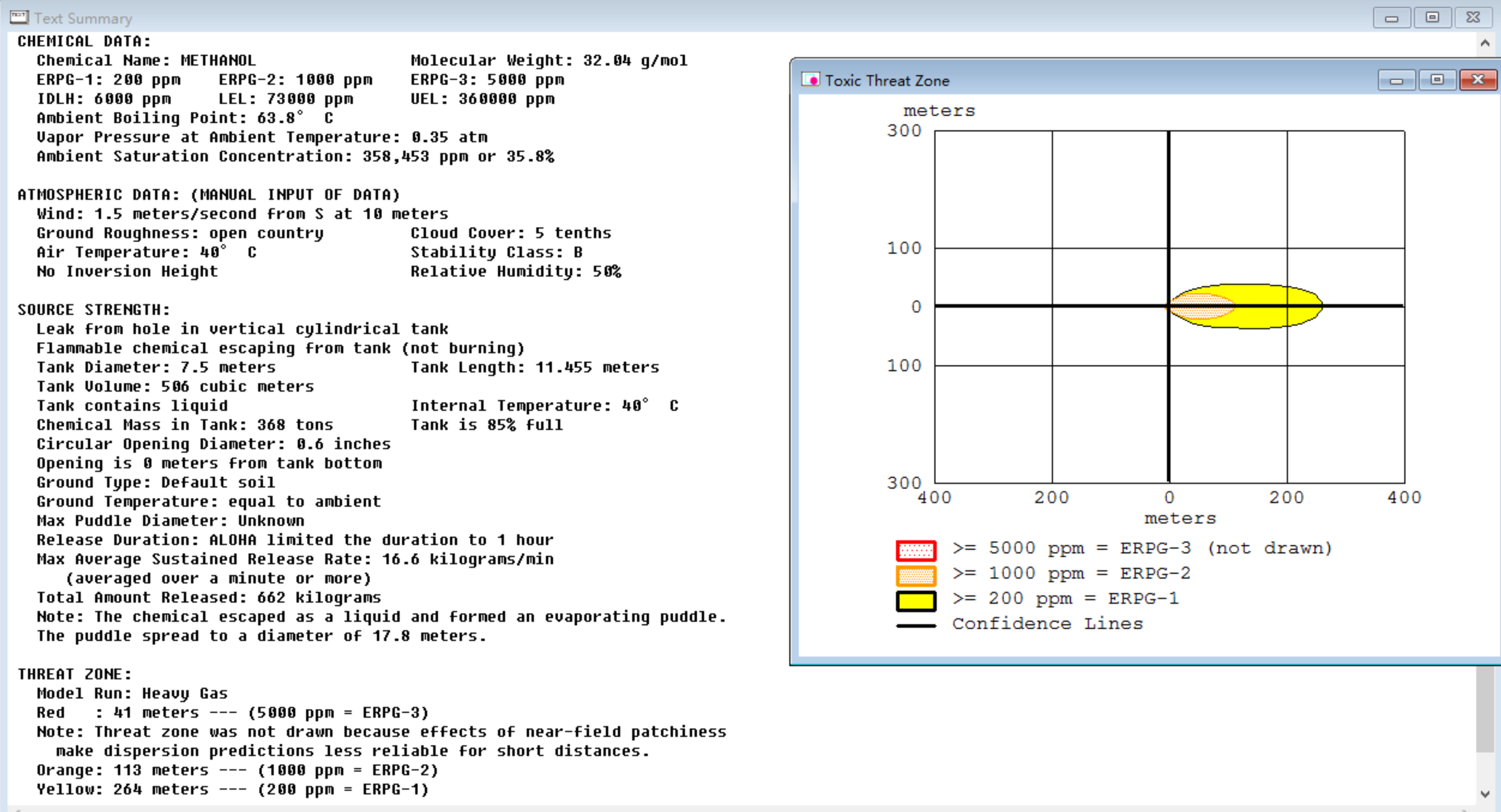

161	甲醇泄漏.PNG	157.33K
162	丙烯泄露.alo	4.61K
163	丙烷泄露.alo	4.61K
164	环氧丙烷泄露.alo	4.61K
165	甲醇泄露.alo	4.61K
166	T0101.docx	241.25K
167	T0102.docx	247.23K
168	T0201.docx	313.63K
169	T0202.docx	241.48K
170	T0203.docx	238.47K
171	T0301.docx	228.94K
172	T0302.docx	237.28K
173	T0101.cn2	30.20K
174	T0102.cn2	30.20K
175	T0201.cn2	30.20K
176	T0202.cn2	30.20K
177	T0203.cn2	30.20K
178	T0301.cn2	30.20K
179	T0302.cn2	30.20K
180	丙烯环氧化反应器强度校核书.doc	616.00K
181	丙烷氧化脱氢.doc	392.50K
182	丙烷蒸汽脱氢.doc	356.50K
183	丙烯环氧化反应器.fx3	24.27K
184	丙烷氧化脱氢反应器.hp2	21.67K
185	丙烷蒸汽脱氢反应器.hp2	21.67K
186	E0201换热器强度校核.doc	1.32M
187	E0201换热器强度校核.fx3	24.27K
188	设计图册.pdf	5.31M
189	0-项目摘要.docx	2.62M
190	1-可行性研究报告.docx	4.39M
