直接氢氰化法年产10万吨己二腈项目初步设计（ID:2693527）

机械设备 / 非标机械 / 直接氢氰化法年产10万吨己二腈项目初步设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17592942175371.zip	352.79M
2	【1】全流程模拟-不含节能设备不含换热网络.bkp	2.72M
3	【2】全流程模拟-含节能设备不含换热网络.bkp	2.82M

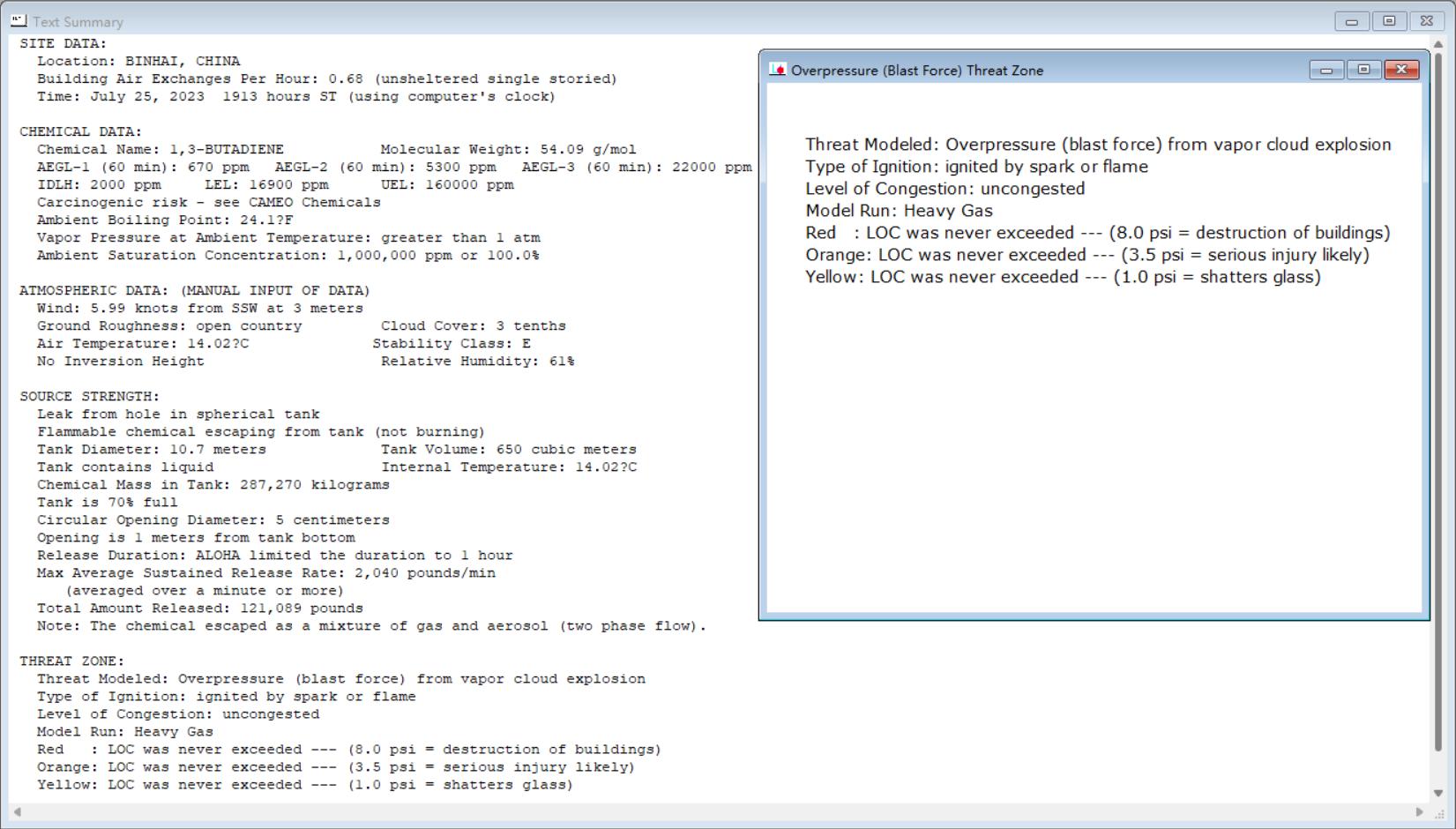

4	【3】全流程模拟-含节能设备含换热网络.bkp	2.98M
5	丁二烯在大气中的扩散预测.rsm	504B
6	丁二烯气体泄漏量计算.rsm	77B
7	丁二烯池火事故模型预测.rsm	204B
8	丁二烯沸腾液体扩展蒸汽爆炸（火球BLEVE）模型预测.rsm	214B
9	丁二烯蒸汽云爆炸模型预测（TNT当量法）.rsm	168B
10	典型泄漏事故模拟——压力液化气储罐液下小孔泄漏.rsm	519B
11	环境风险评价-Risksystem图集.docx	2.95M
12	环境风险评价-Risksystem图集.pdf	2.82M
13	说明.txt	686B
14	说明.txt	684B

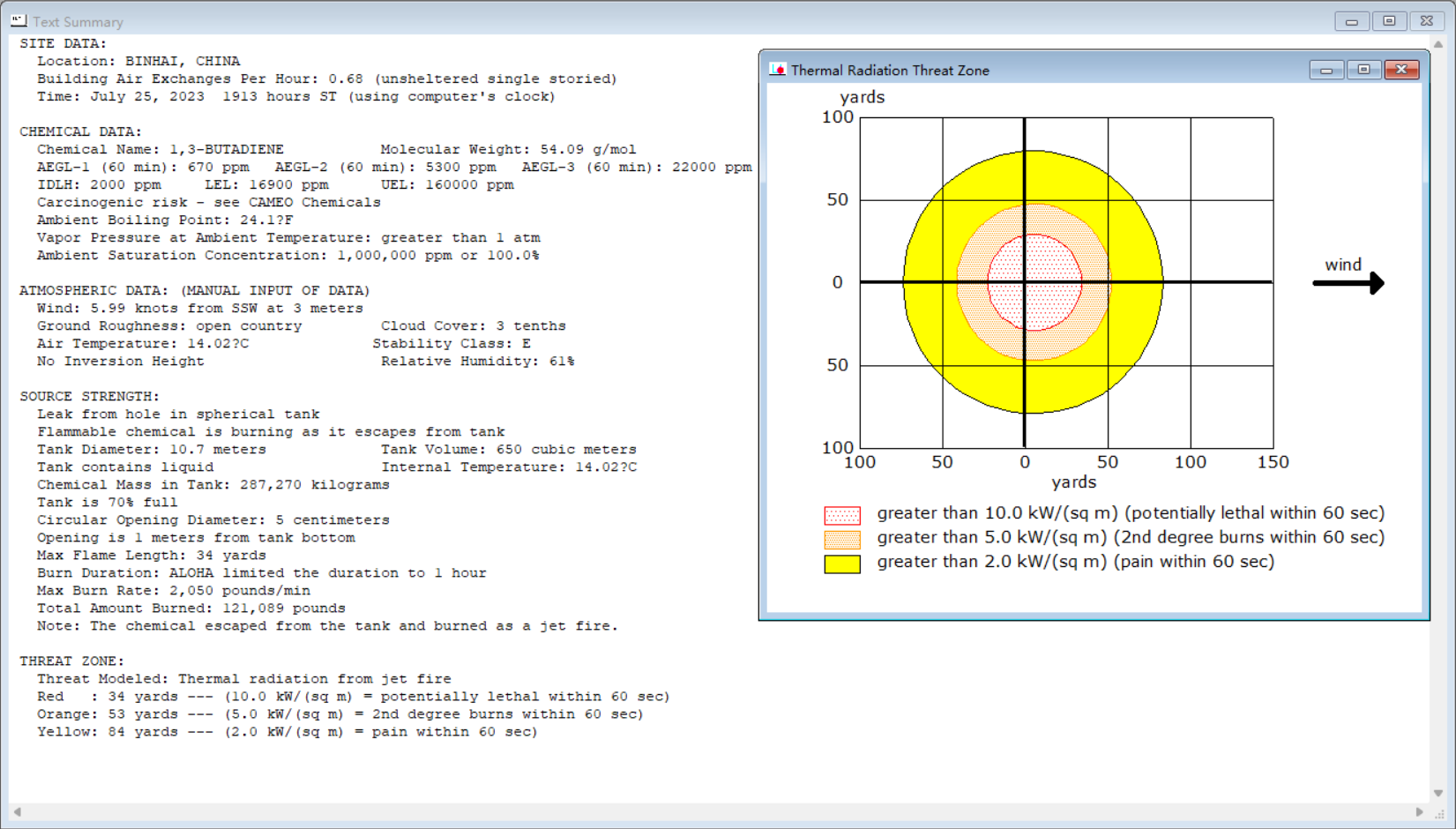

15	丁二烯储罐池火模拟.alo	4.73K
16	丁二烯储罐池火模拟.pdf	122.74K
17	丁二烯储罐池火模拟.png	280.96K
18	丁二烯储罐爆炸模拟.alo	4.73K
19	丁二烯储罐爆炸模拟.pdf	121.61K

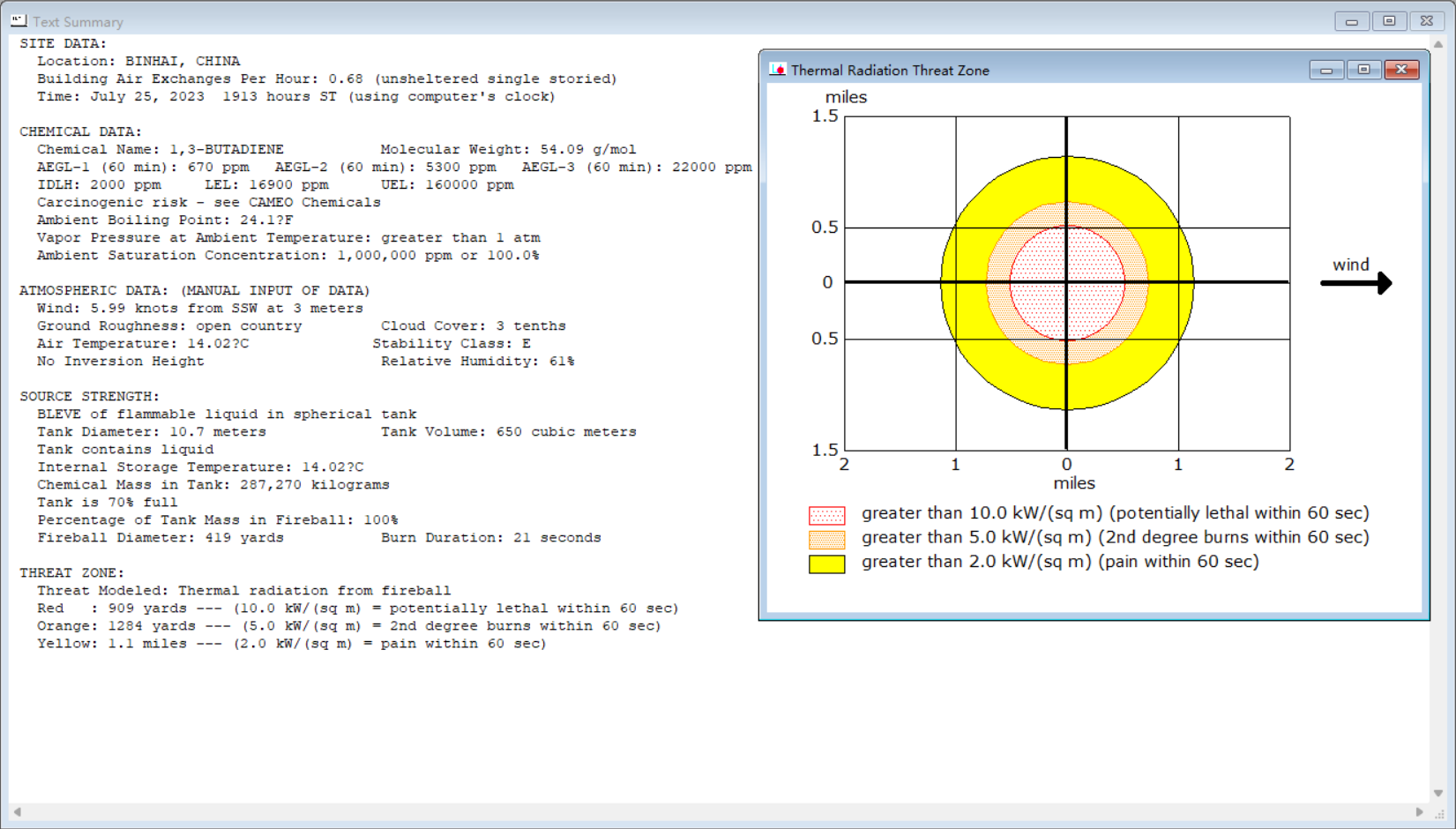

20	丁二烯储罐爆炸模拟.png	252.03K
21	丁二烯泄漏可燃区模拟.alo	4.73K
22	丁二烯泄漏可燃区模拟.pdf	119.01K

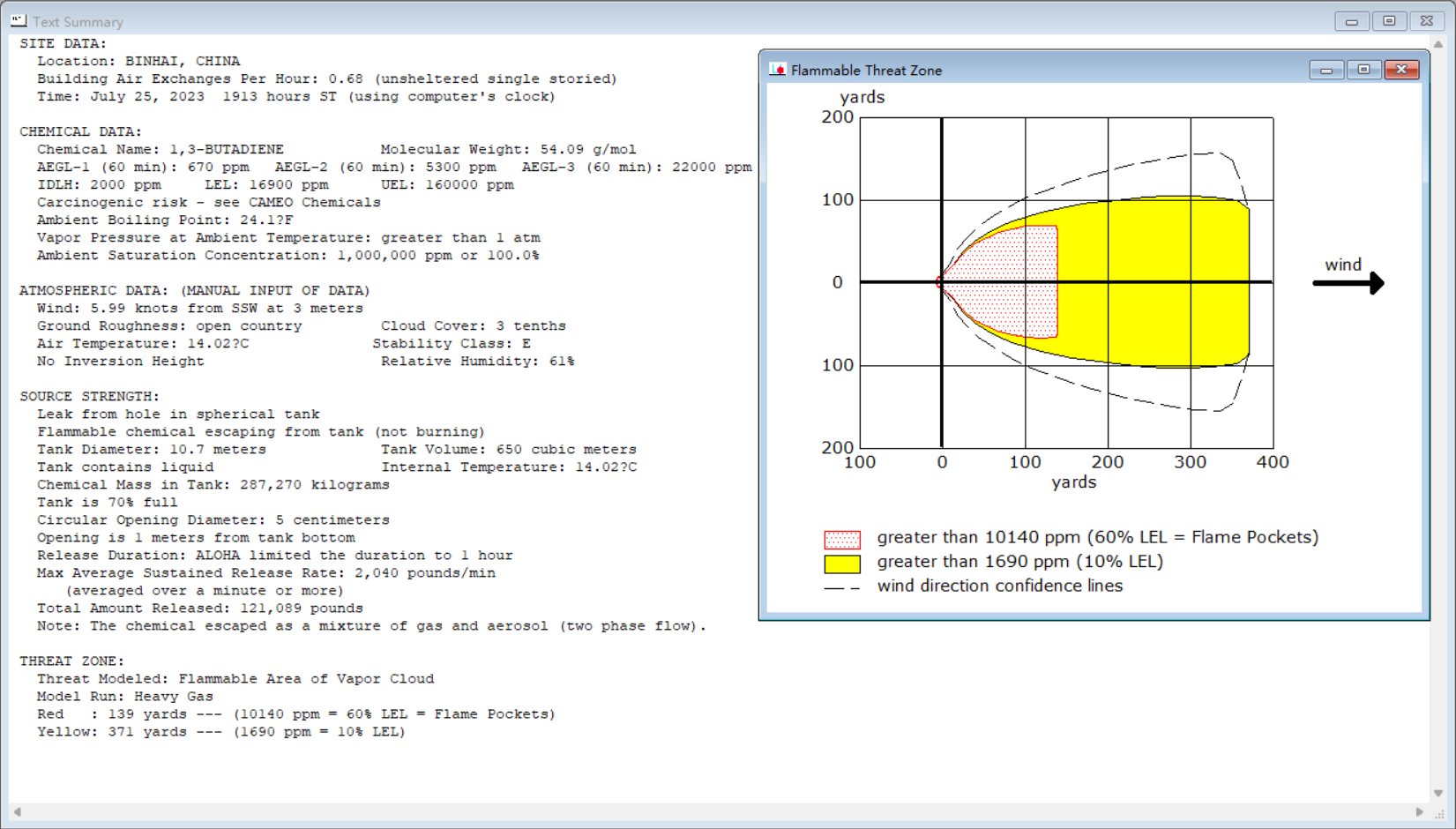

23	丁二烯泄漏可燃区模拟.png	263.40K
24	丁二烯泄漏毒性模拟.alo	4.73K
25	丁二烯泄漏毒性模拟.pdf	121.41K

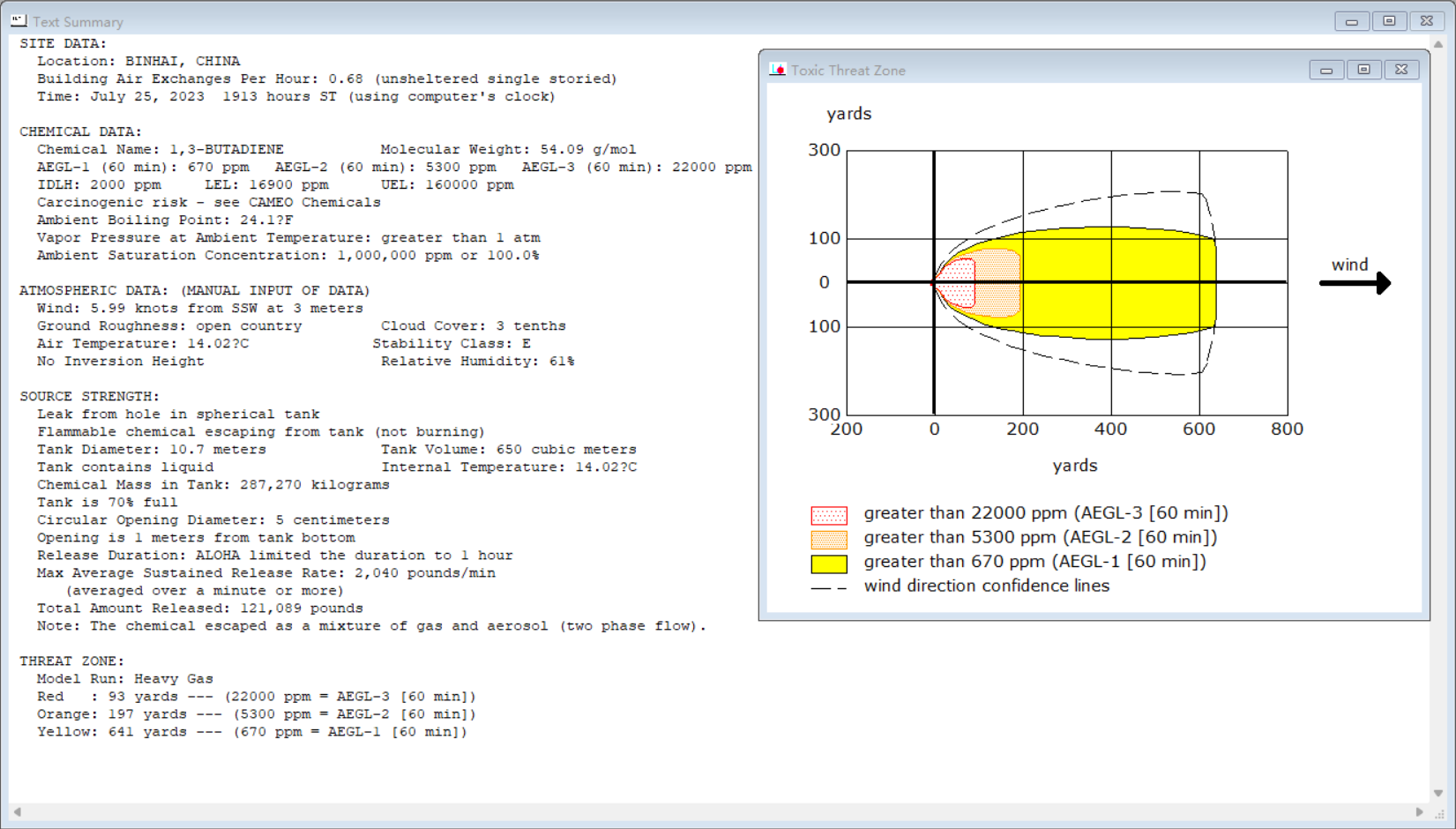

26	丁二烯泄漏毒性模拟.png	265.75K
27	丁二烯泄漏爆炸区模拟.alo	4.73K
28	丁二烯泄漏爆炸区模拟.pdf	117.54K
29	丁二烯泄漏爆炸区模拟.png	288.48K
30	己二腈储罐池火模拟.alo	4.73K
31	己二腈储罐池火模拟.pdf	121.54K

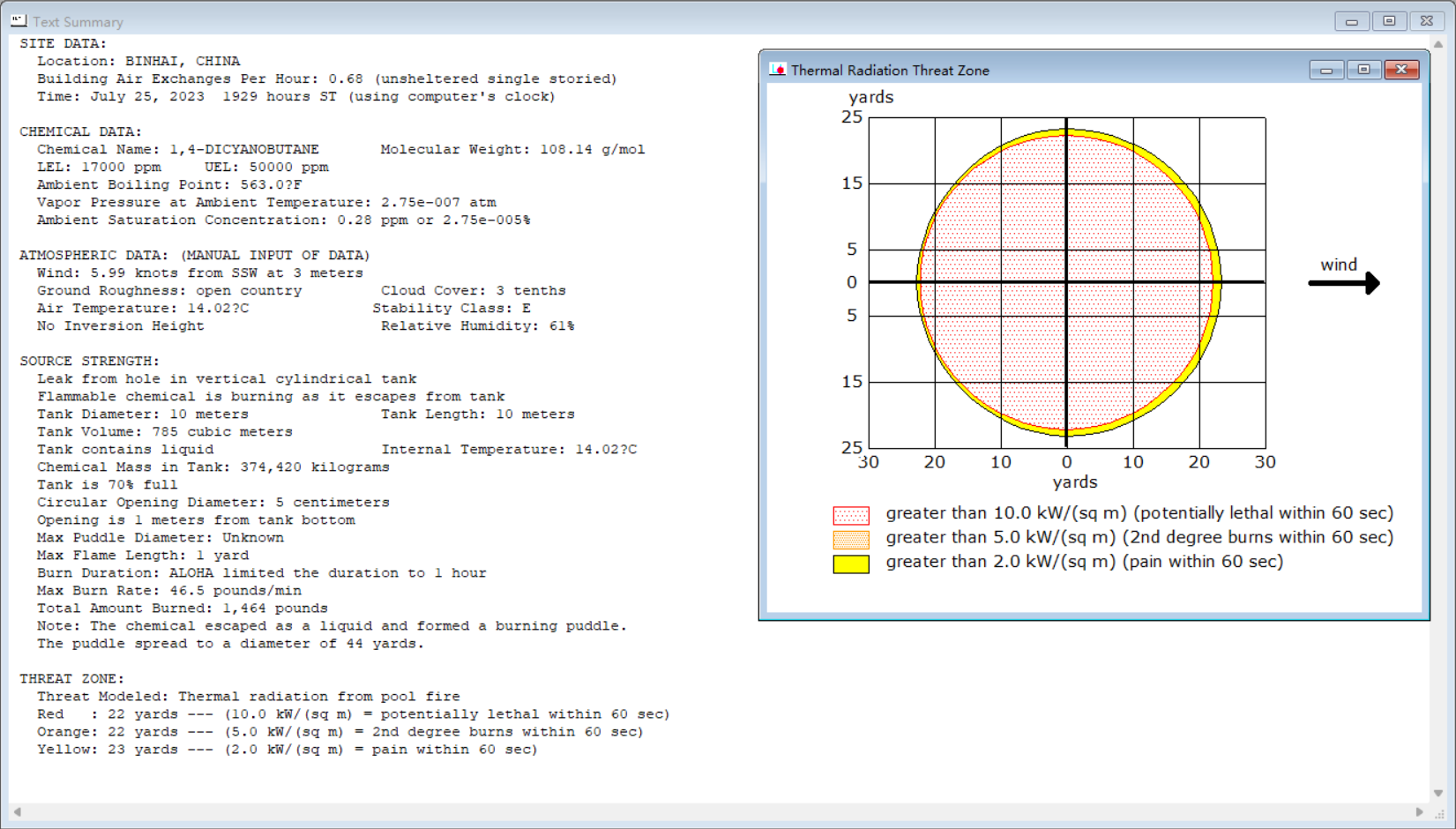

32	己二腈储罐池火模拟.png	283.70K
33	己二腈储罐爆炸模拟.alo	4.73K
34	己二腈储罐爆炸模拟.pdf	121.47K

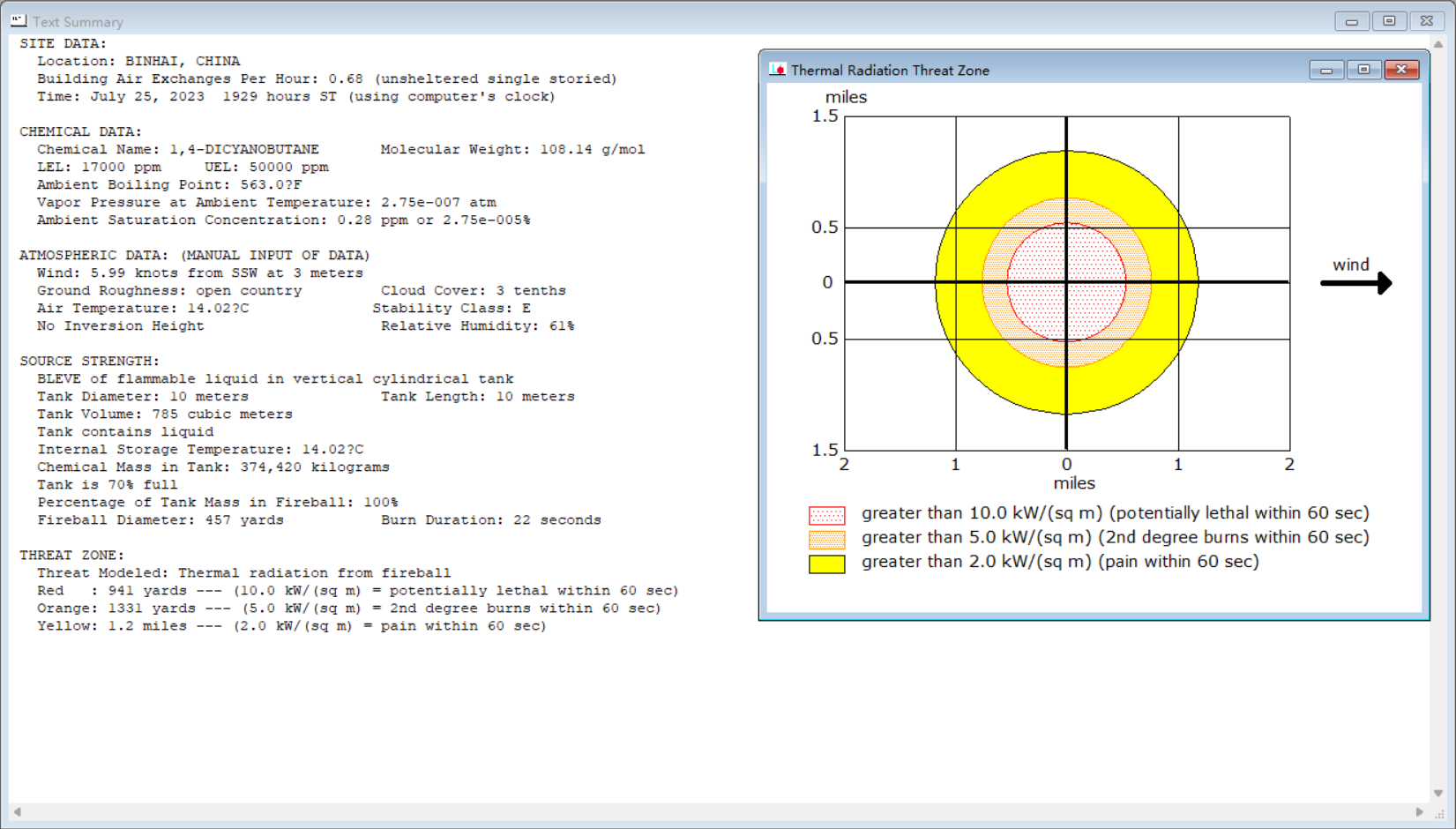

35	己二腈储罐爆炸模拟.png	246.85K
36	己二腈泄漏可燃区模拟.alo	4.73K

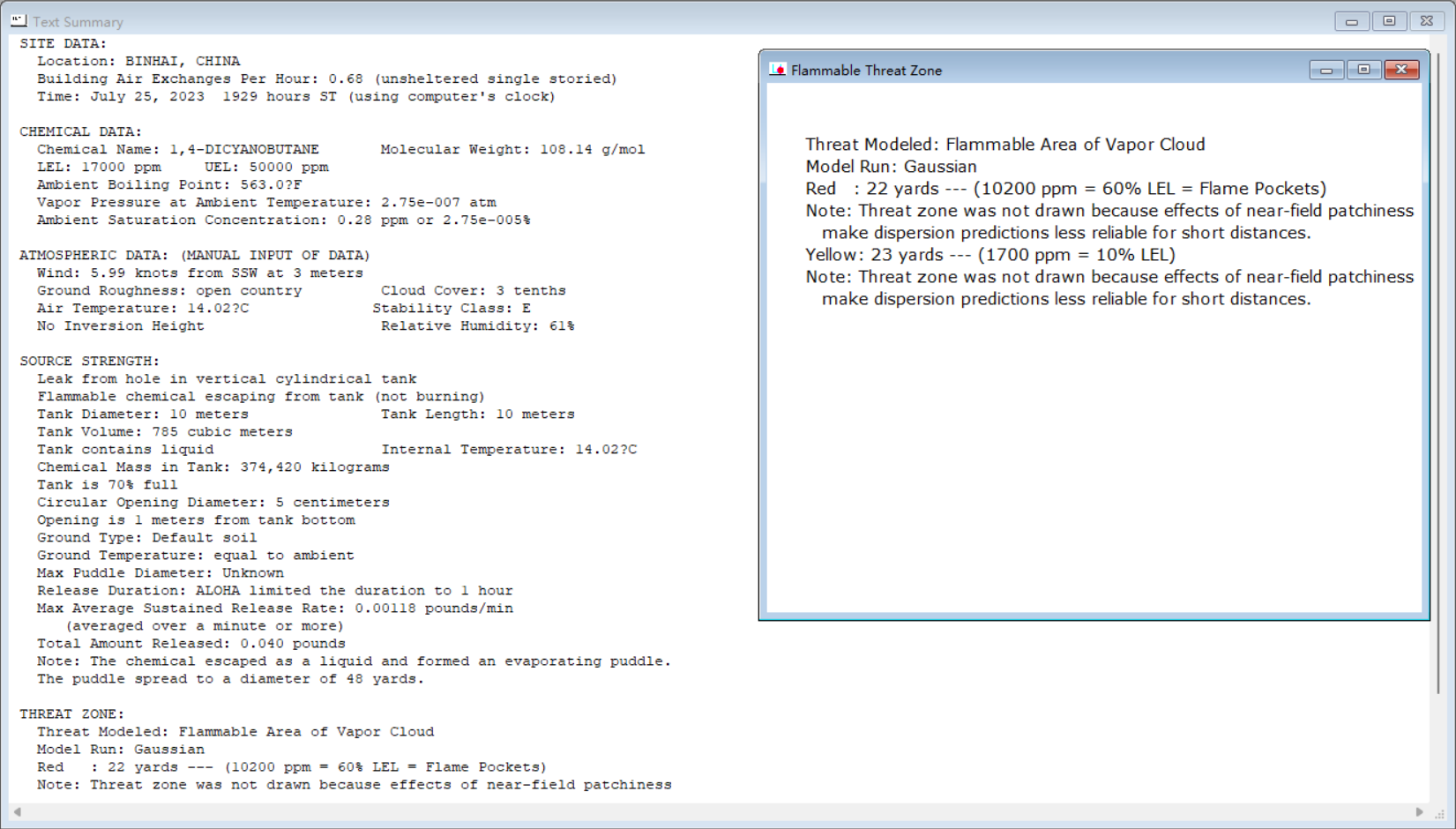

37	己二腈泄漏可燃区模拟.pdf	115.76K
38	己二腈泄漏可燃区模拟.png	282.61K
39	己二腈泄漏毒性模拟.alo	4.73K
40	己二腈泄漏毒性模拟.pdf	115.14K

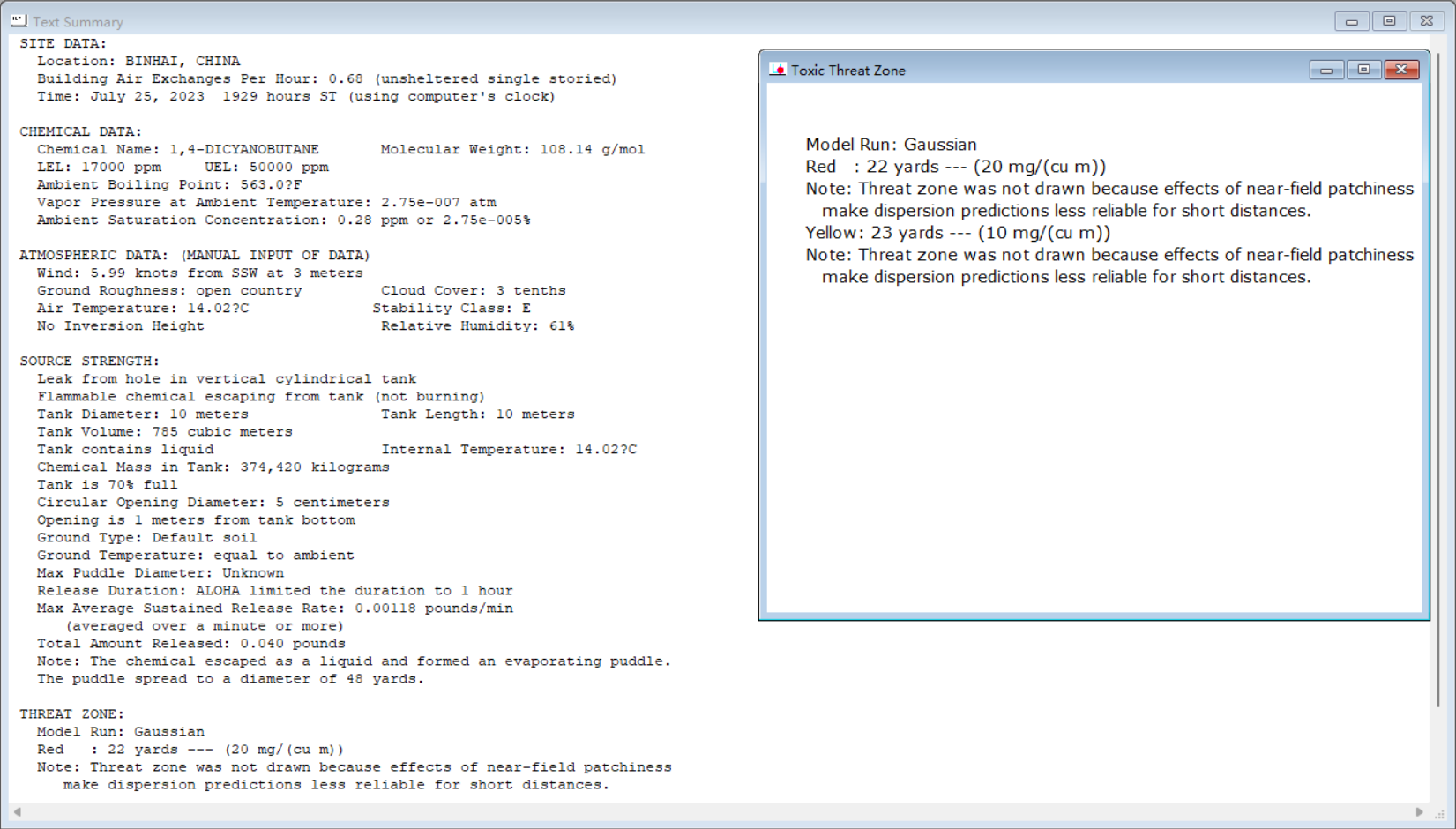

41	己二腈泄漏毒性模拟.png	267.88K

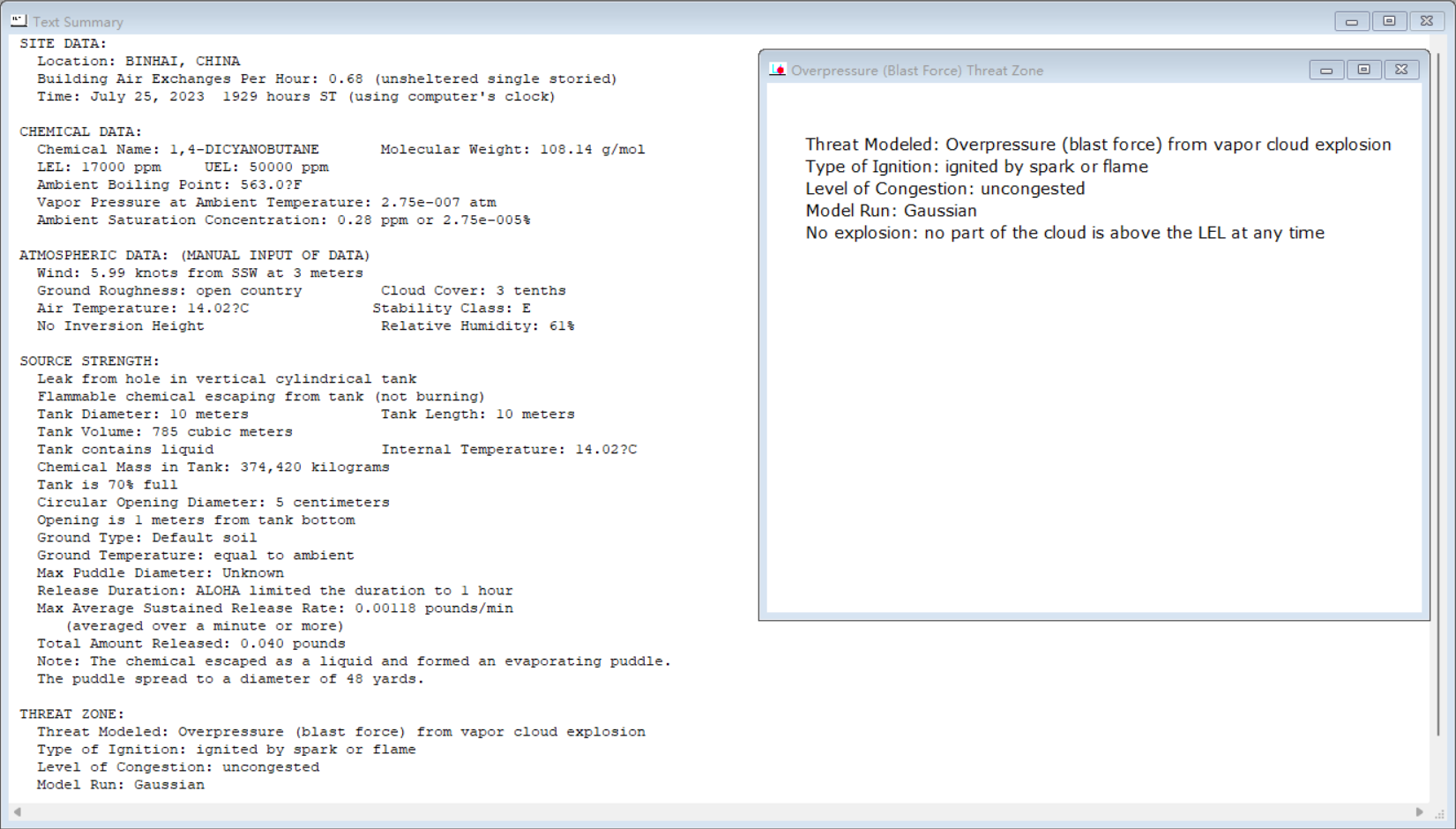

42	己二腈泄漏爆炸区模拟.alo	4.73K
43	己二腈泄漏爆炸区模拟.pdf	116.65K
44	己二腈泄漏爆炸区模拟.png	250.86K
45	液氨储罐池火模拟.alo	4.73K
46	液氨储罐池火模拟.pdf	122.38K

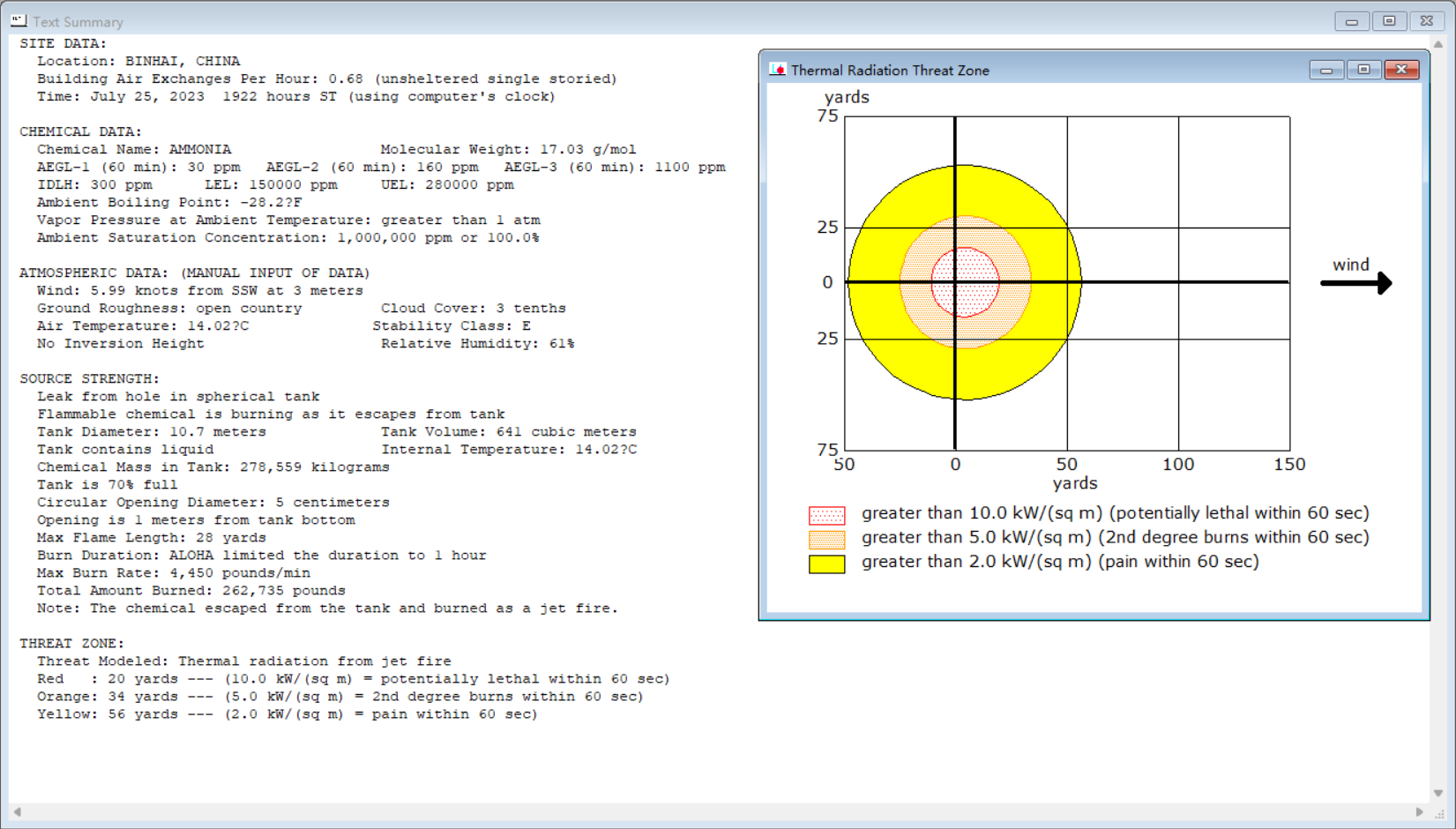

47	液氨储罐池火模拟.png	269.84K
48	液氨储罐爆炸模拟.alo	4.73K
49	液氨储罐爆炸模拟.pdf	121.57K

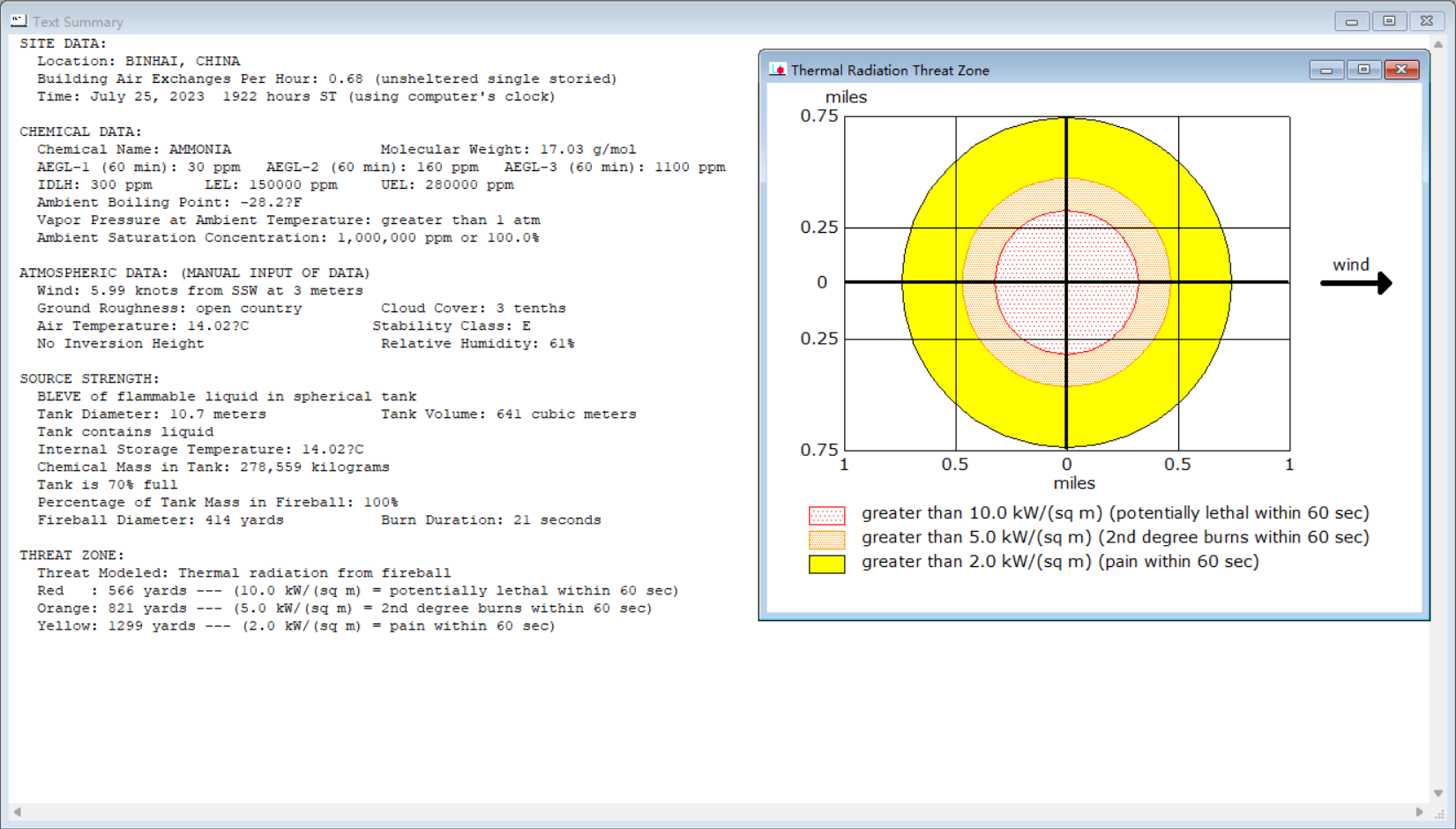

50	液氨储罐爆炸模拟.png	254.74K
51	液氨泄漏可燃区模拟.alo	4.73K
52	液氨泄漏可燃区模拟.pdf	118.77K

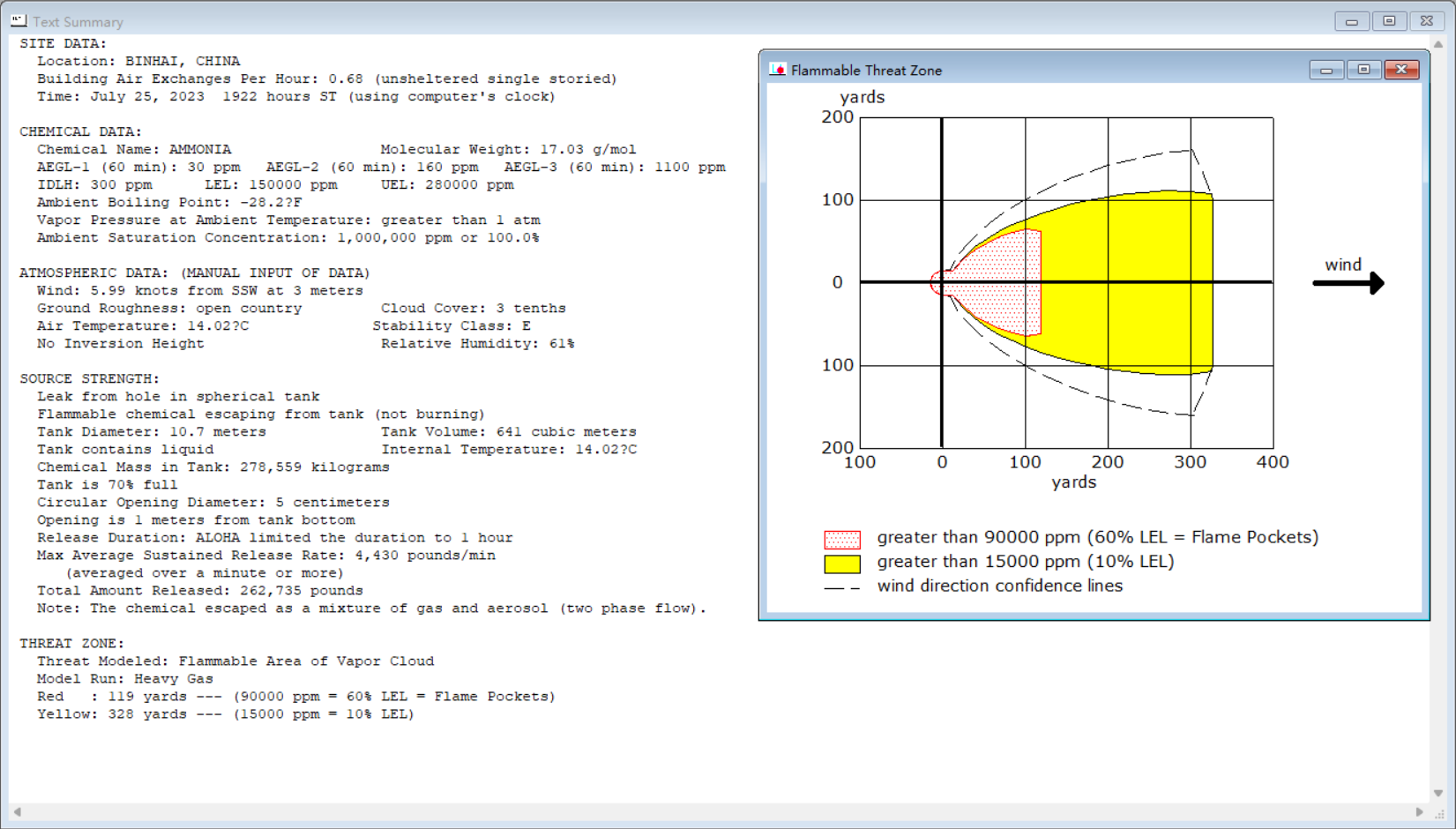

53	液氨泄漏可燃区模拟.png	256.23K
54	液氨泄漏毒性模拟.alo	4.73K

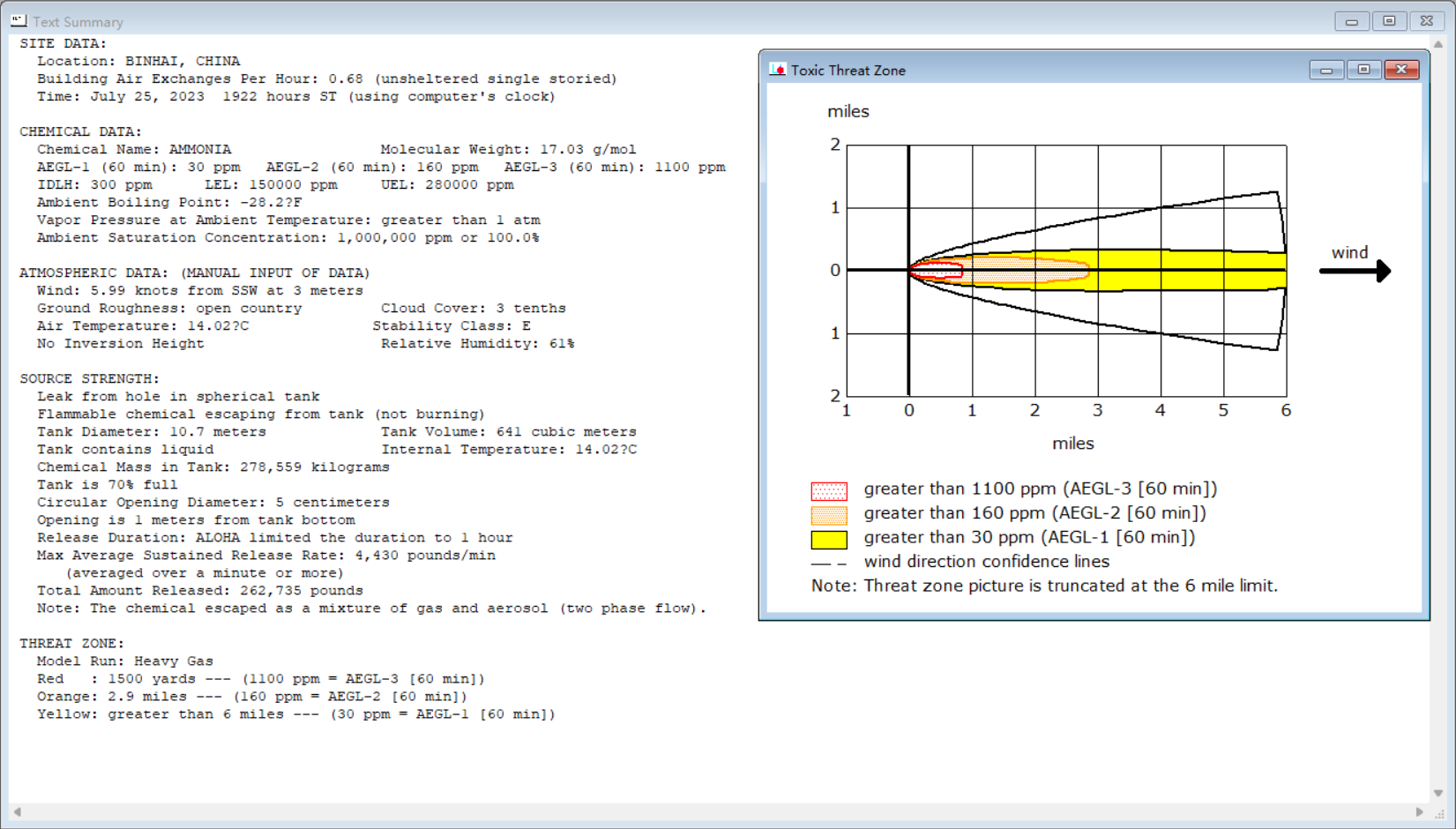

55	液氨泄漏毒性模拟.pdf	124.10K
56	液氨泄漏毒性模拟.png	264.61K
57	液氨泄漏爆炸区模拟.alo	4.73K
58	液氨泄漏爆炸区模拟.pdf	117.36K

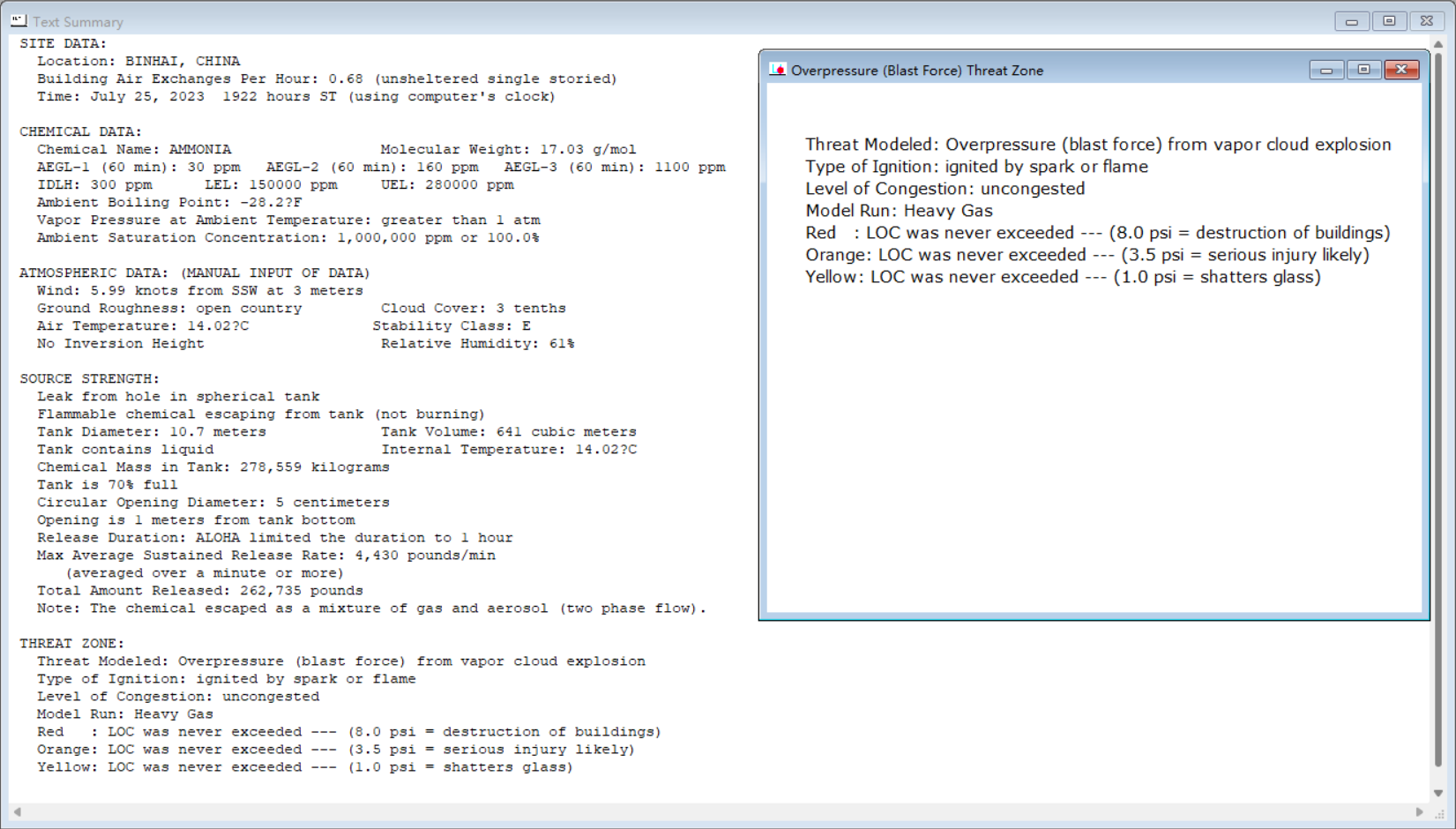

59	液氨泄漏爆炸区模拟.png	282.78K
60	关于混合腈储罐泄漏分析的说明.txt	714B

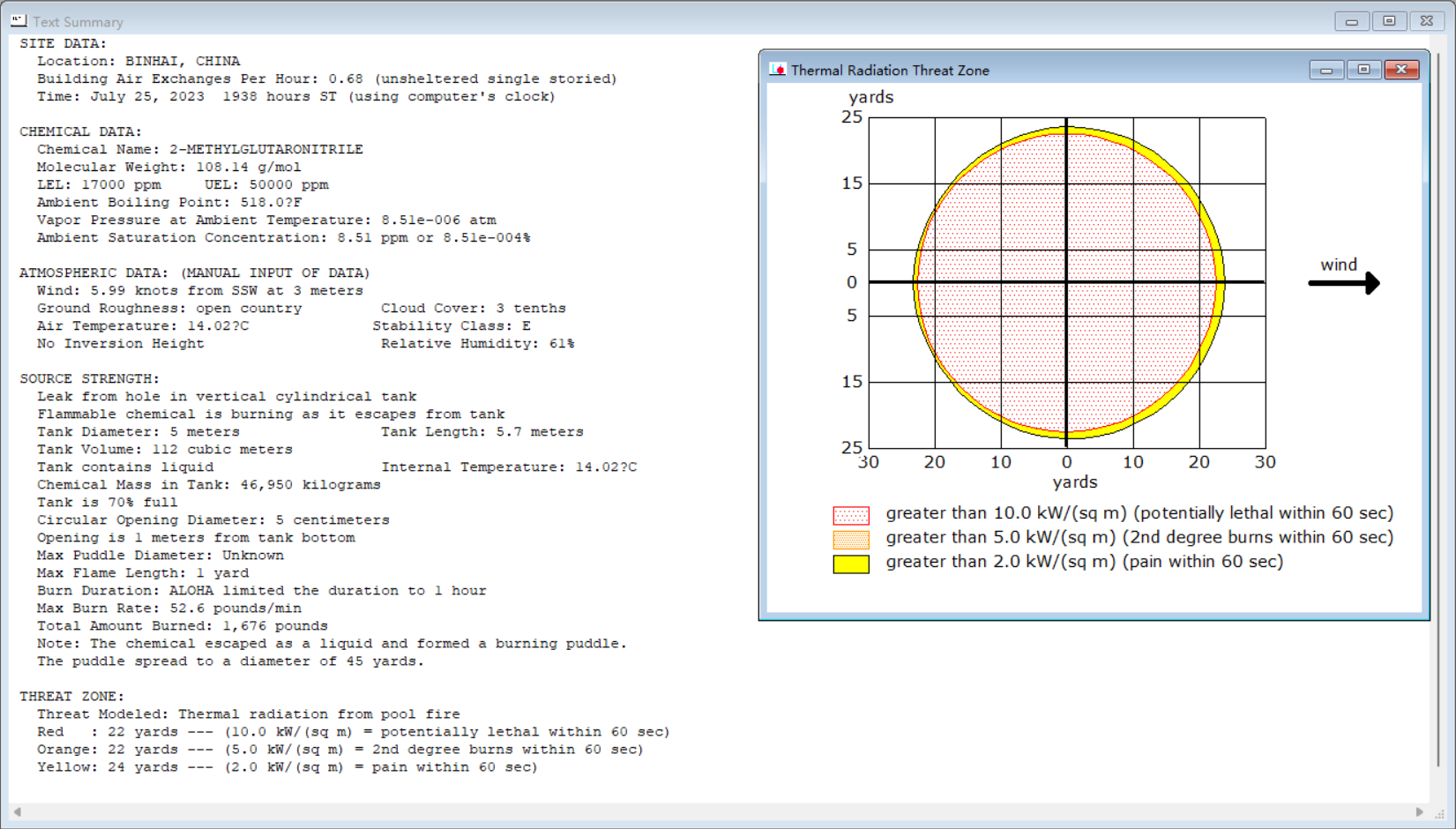

61	甲基戊二腈储罐池火模拟.alo	4.73K
62	甲基戊二腈储罐池火模拟.pdf	121.50K
63	甲基戊二腈储罐池火模拟.png	286.77K

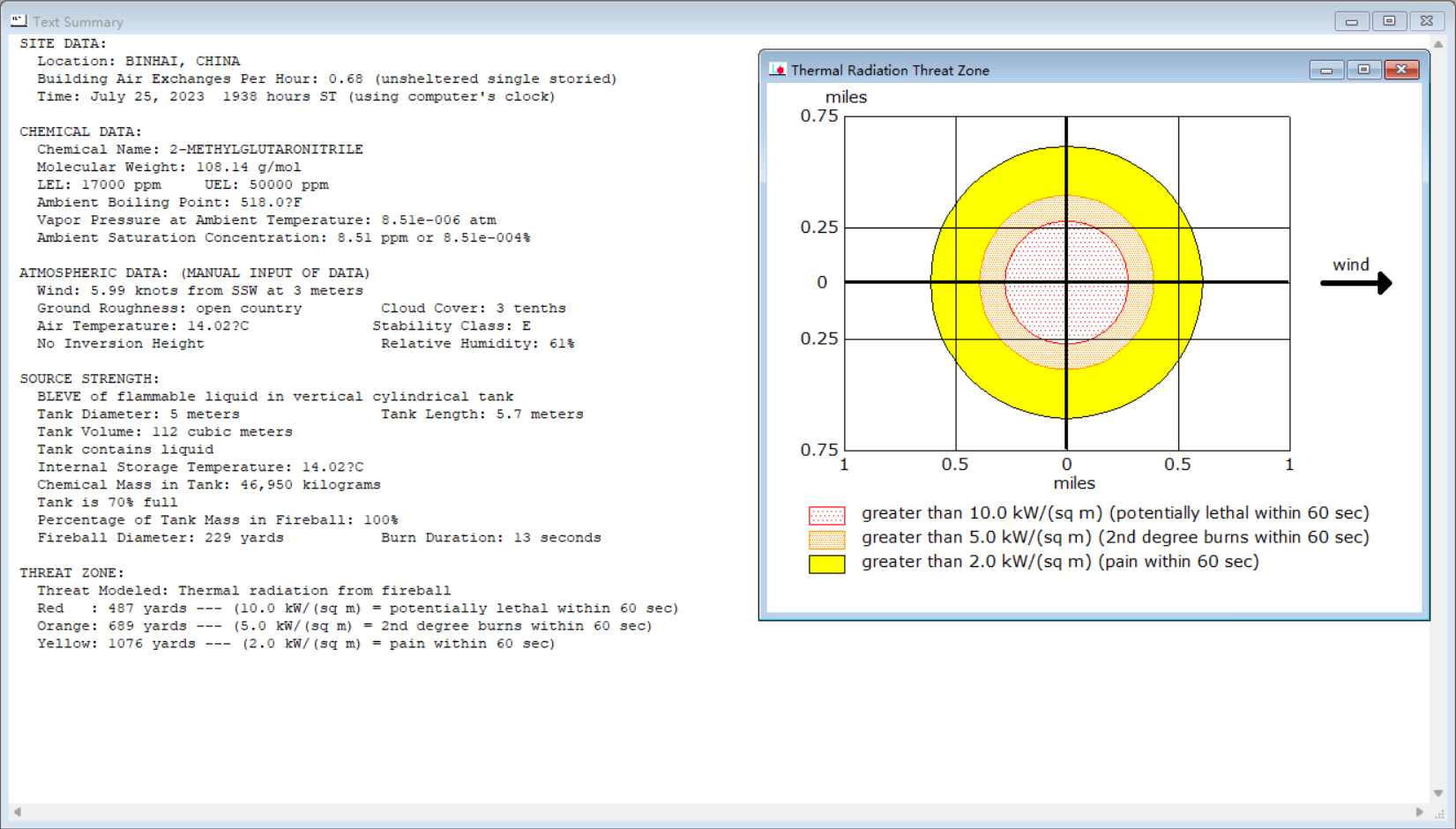

64	甲基戊二腈储罐爆炸模拟.alo	4.73K
65	甲基戊二腈储罐爆炸模拟.pdf	121.44K
66	甲基戊二腈储罐爆炸模拟.png	254.02K
67	甲基戊二腈泄漏可燃区模拟.alo	4.73K
68	甲基戊二腈泄漏可燃区模拟.pdf	115.79K

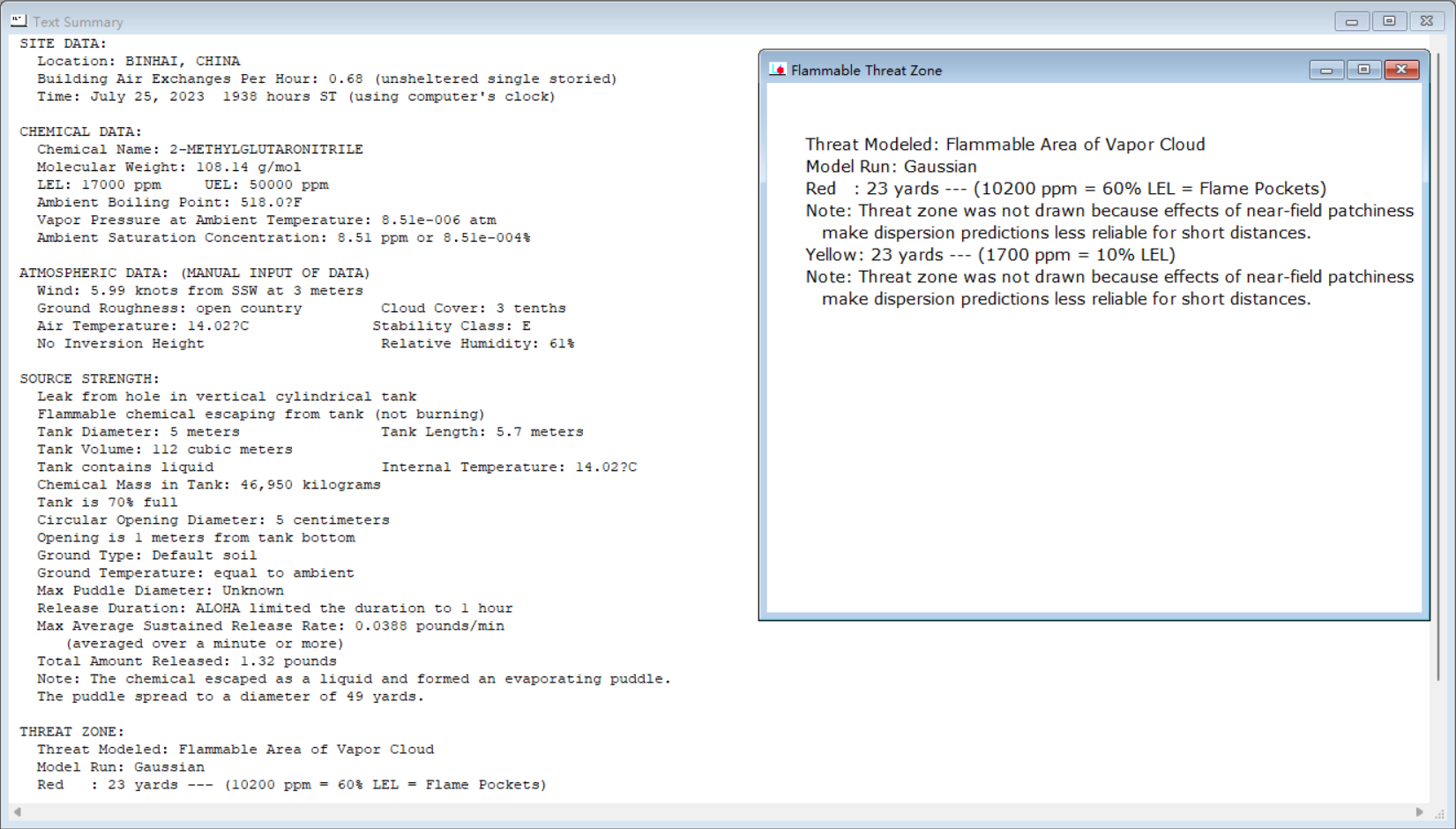

69	甲基戊二腈泄漏可燃区模拟.png	280.05K
70	甲基戊二腈泄漏毒性模拟.alo	4.73K
71	甲基戊二腈泄漏毒性模拟.pdf	115.15K

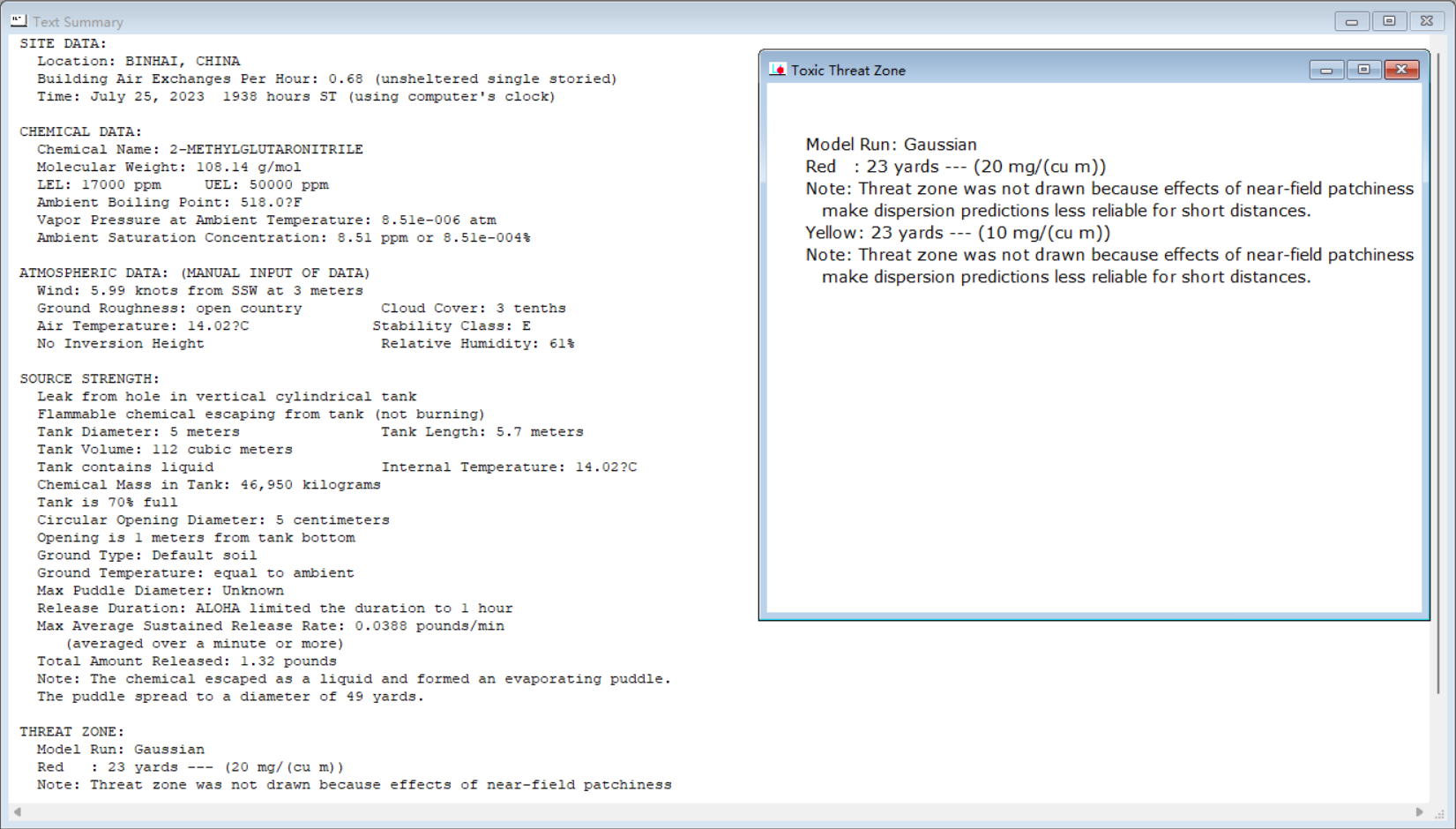

72	甲基戊二腈泄漏毒性模拟.png	266.20K
73	甲基戊二腈泄漏爆炸区模拟.alo	4.73K
74	甲基戊二腈泄漏爆炸区模拟.pdf	116.68K

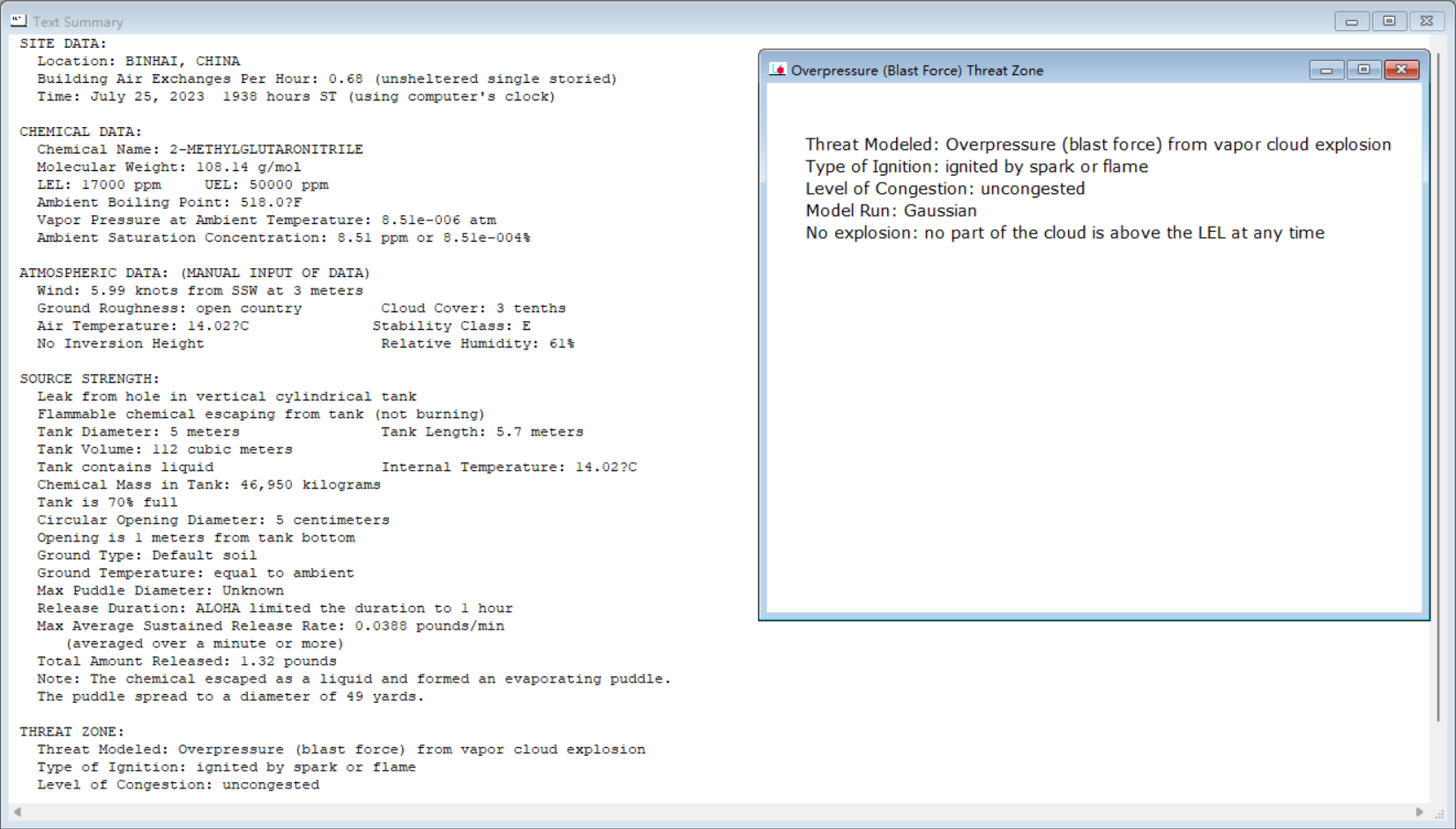

75	甲基戊二腈泄漏爆炸区模拟.png	253.61K

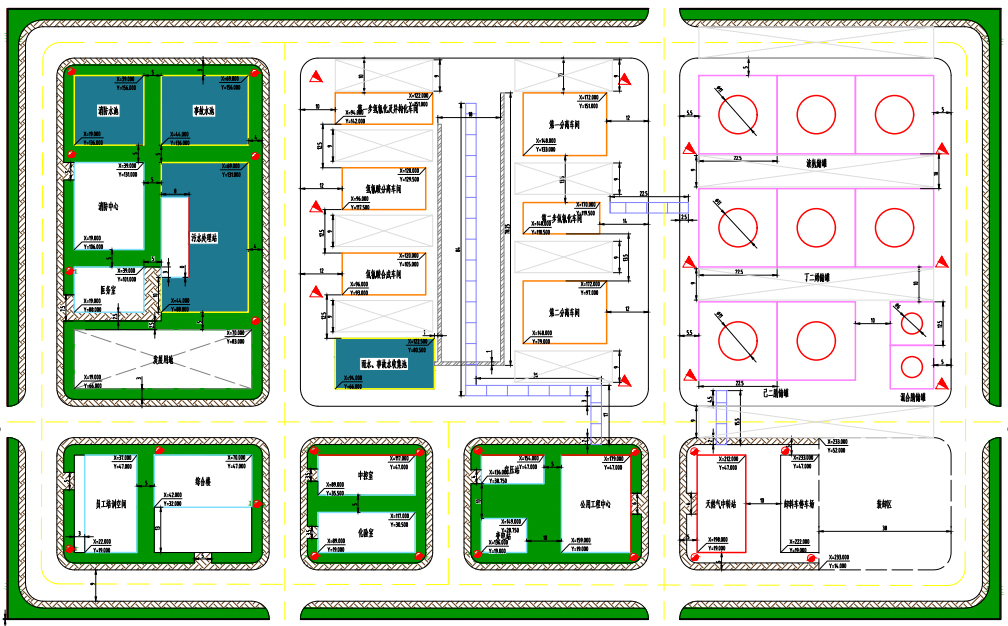

76	厂区总布置平面图.jpg	480.80K

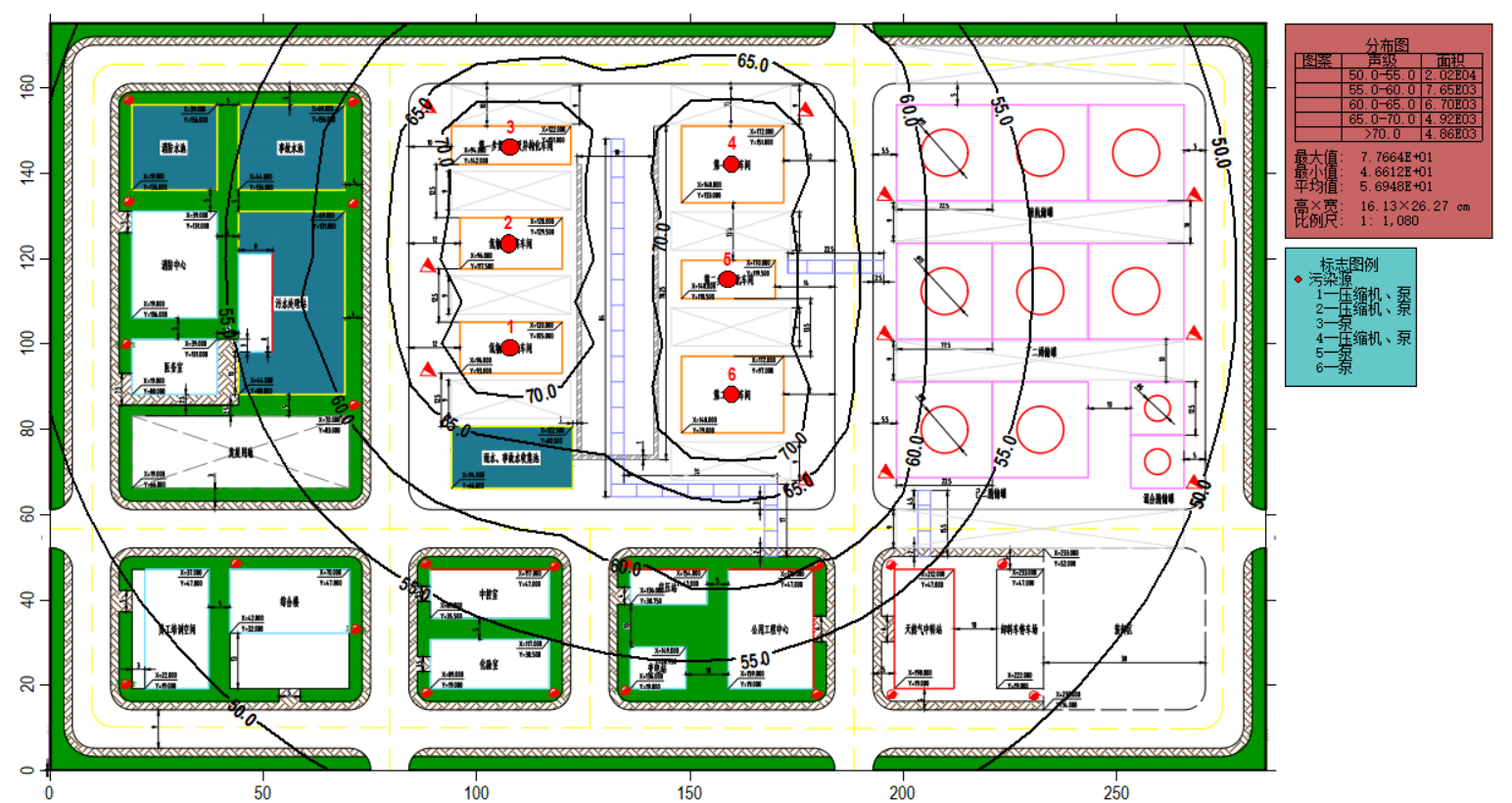

77	噪声分布图.png	886.07K
78	噪声分析.BIF	150B
79	噪声分析结果.xlsx	14.96K
80	噪音分析.ein	8.13K
81	说明.txt	672B
82	【1】原始换热网络（不含节能设备）.hch	659.71K
83	【2】原始换热网络（含节能设备）.hch	821.10K
84	【3】给出推荐方案.hch	4.34M
85	【4】换热网络最终结果.hch	706.57K
86	说明.txt	754B
87	E0302一级氢氰化原料2号预热器.EDR	262.29K
88	E0305异构化预热器.EDR	267.53K
89	污垢热阻系数经验值来源.pdf	1.04M
90	第一步氢氰化连续釜式反应器R0301.bkp	266.80K
91	CN105377415.pdf	24.62M
92	CN114735721.pdf	17.21M
93	CN219091631.pdf	16.31M
94	动力学参考文献1.pdf	2.02M
95	动力学参考文献2.pdf	1.17M
96	动力学说明书.docx	1.21M
97	【1】DSTWU简捷计算.bkp	268.78K
98	【2】设计规定.bkp	359.73K
99	【3】塔板总数优化.bkp	382.98K
100	【4】回流比优化.bkp	372.48K
101	【5】进料塔板优化.bkp	372.71K
102	【6】计算结果.bkp	362.94K
103	【7】最终优化结果.bkp	356.32K
104	T0603水力学校核.bkp	451.28K
105	说明.txt	822B
106	R0301反应器SW6校核表.docx	133.23K
107	R0301反应器SW6源文件.ra2	24.57K
108	T0603设备强度校核源文件.cn2	44.64K
109	T0603设备强度校核表.docx	251.55K
110	E0302一级氢氰化原料2号预热器SW6校核文件.fx3	26.05K
111	E0302设备强度校核表.docx	548.40K
112	E0305异构化预热器SW6校核文件.fx3	26.05K
113	E0305设备强度校核表.docx	547.87K
114	00-首页图.dwg	119.38K
115	01-工艺物料流程图（PFD）.dwg	932.14K
116	02-管道及仪表流程图（PID）.dwg	813.46K
117	PID图显示问题说明.txt	998B
118	03-车间设备布置图-2004.dwg	280.28K
119	车间设备布置图显示问题说明.txt	781B
120	04-厂区总平面布置图-2004.dwg	420.20K
121	0501-E0302设备工艺条件图.dwg	169.60K
122	0502-R0301设备工艺条件图.dwg	83.14K
123	0503-T0603设备工艺条件图.dwg	102.50K
124	06-PIPE0501.dwg	134.70K
125	06-PIPE0502.dwg	164.63K
126	06-PIPE0503.dwg	127.07K
127	06-PIPE0504.dwg	128.26K
128	06-PIPE0505.dwg	132.42K
129	06-PIPE0506.dwg	93.65K
130	06-PIPE0507.dwg	120.66K
131	06-PIPE0508.dwg	141.65K
132	06-PIPE0509.dwg	139.86K
133	06-PIPE0510.dwg	139.42K

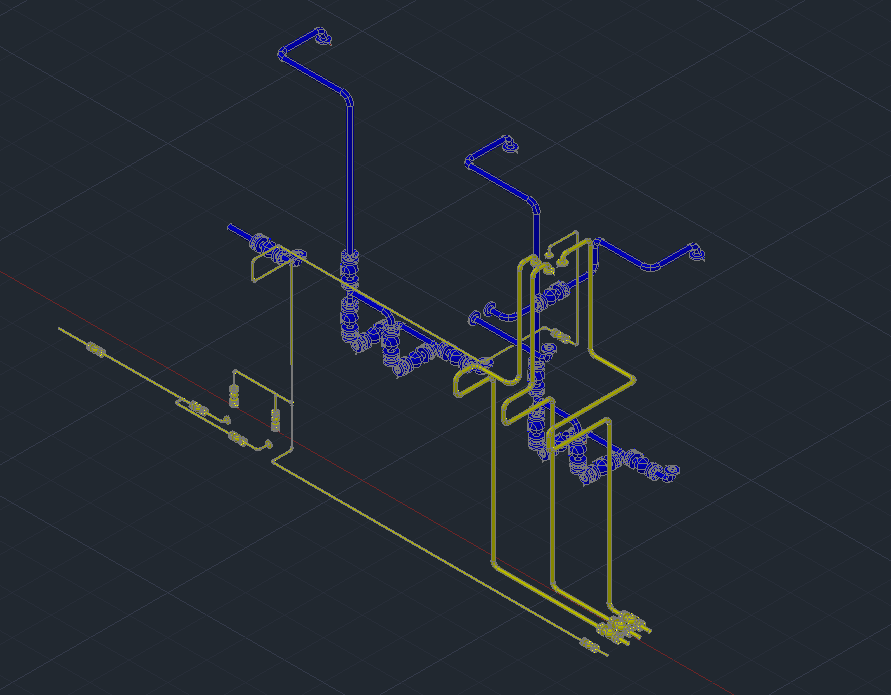

134	06-PIPE0511.dwg	138.39K
135	06-PIPE0512.dwg	112.81K
136	厂区三维布置源文件SketchUp2013.skp	343.24M
137	厂区三维布置源文件SketchUpPro2022.skp	137.57M

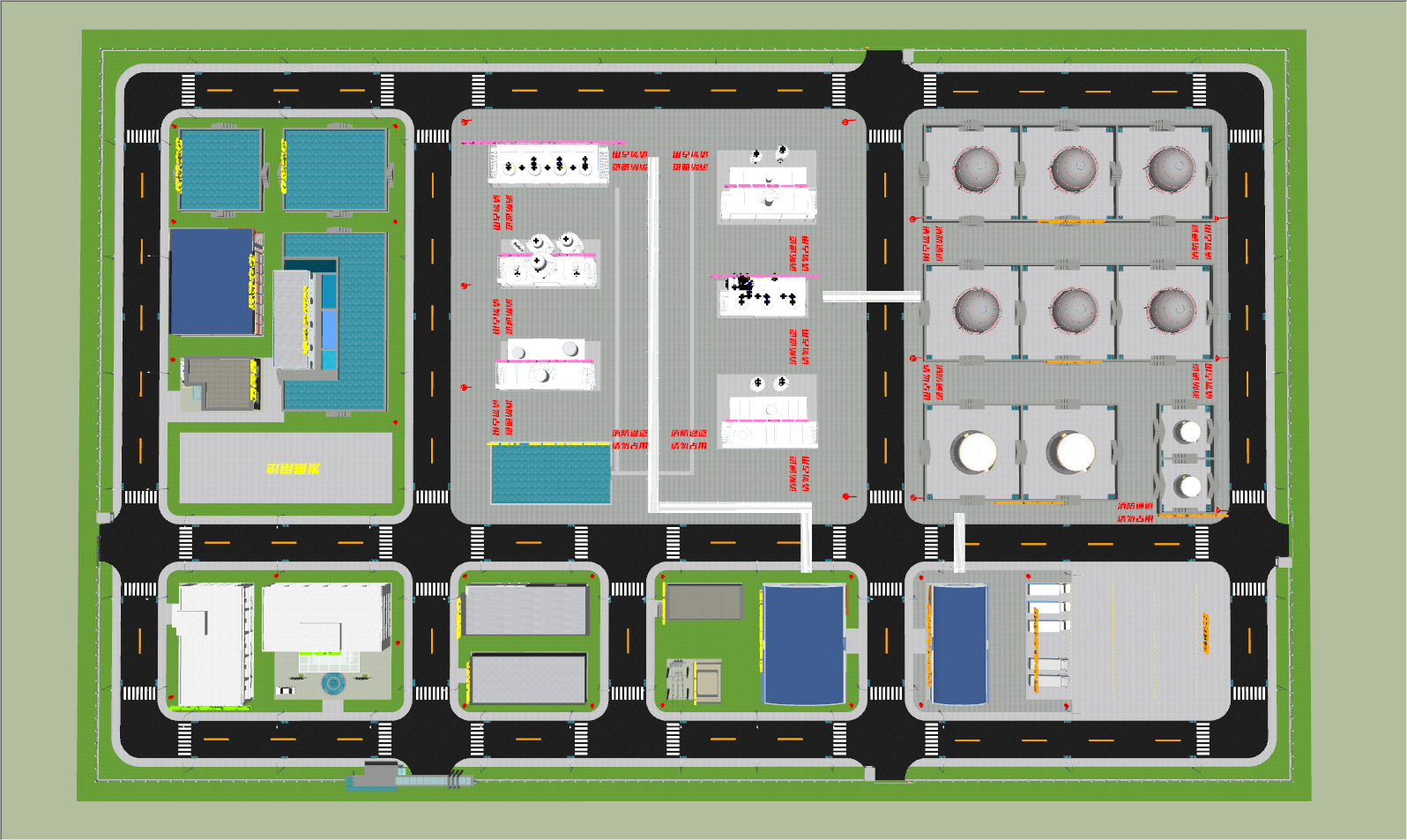

138	俯视图.png	984.19K

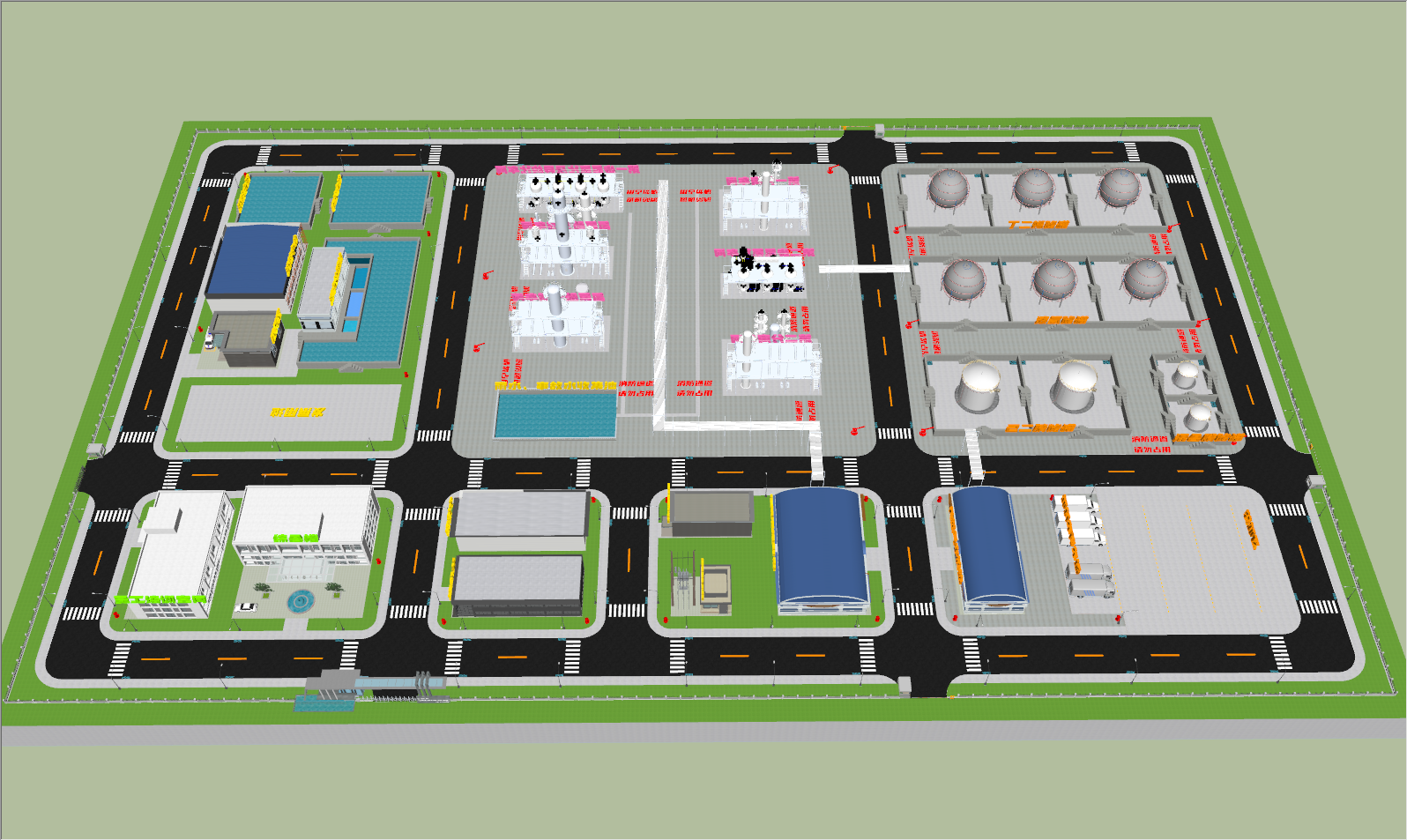

139	前俯视图.png	1.00M

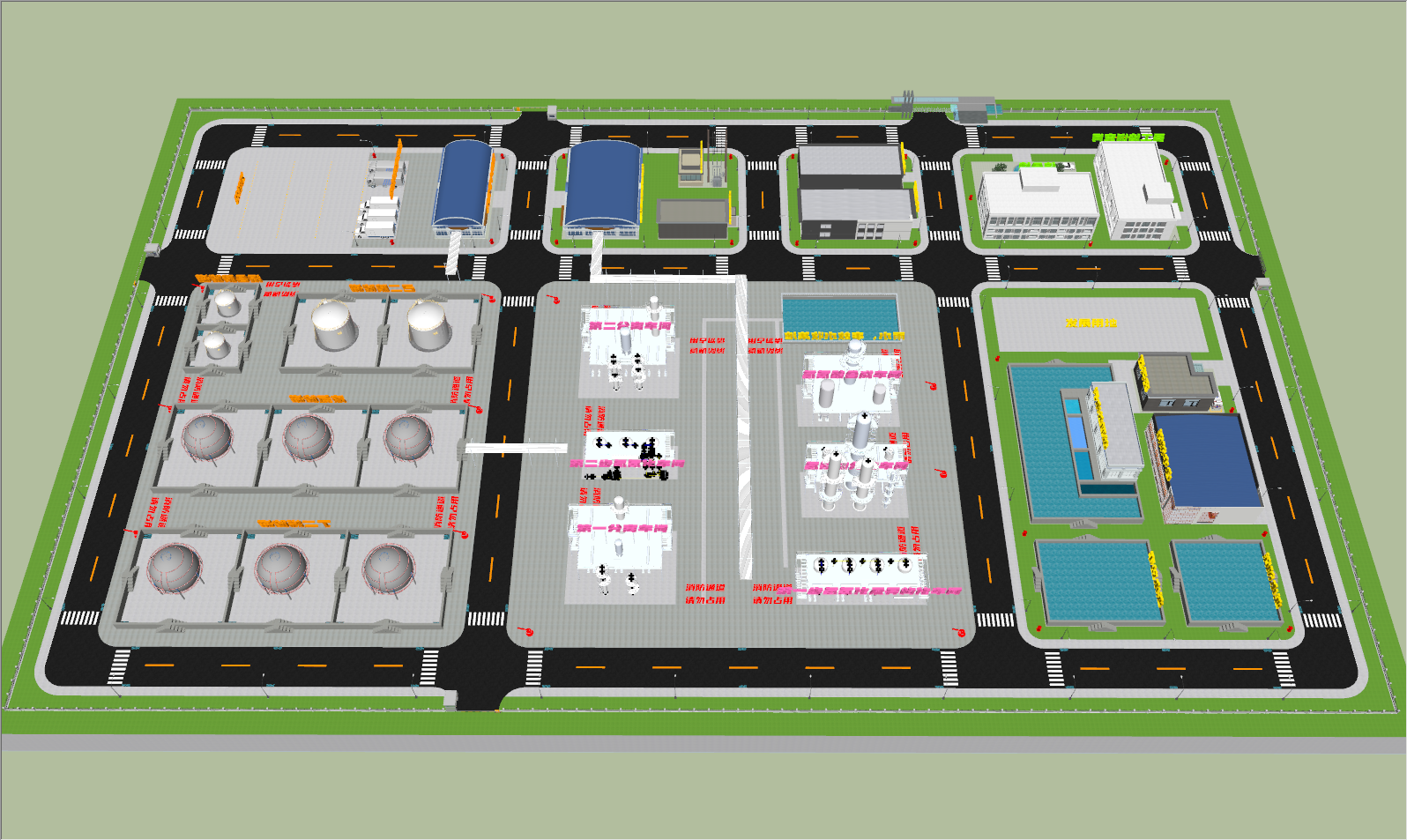

140	后俯视图.png	1.04M

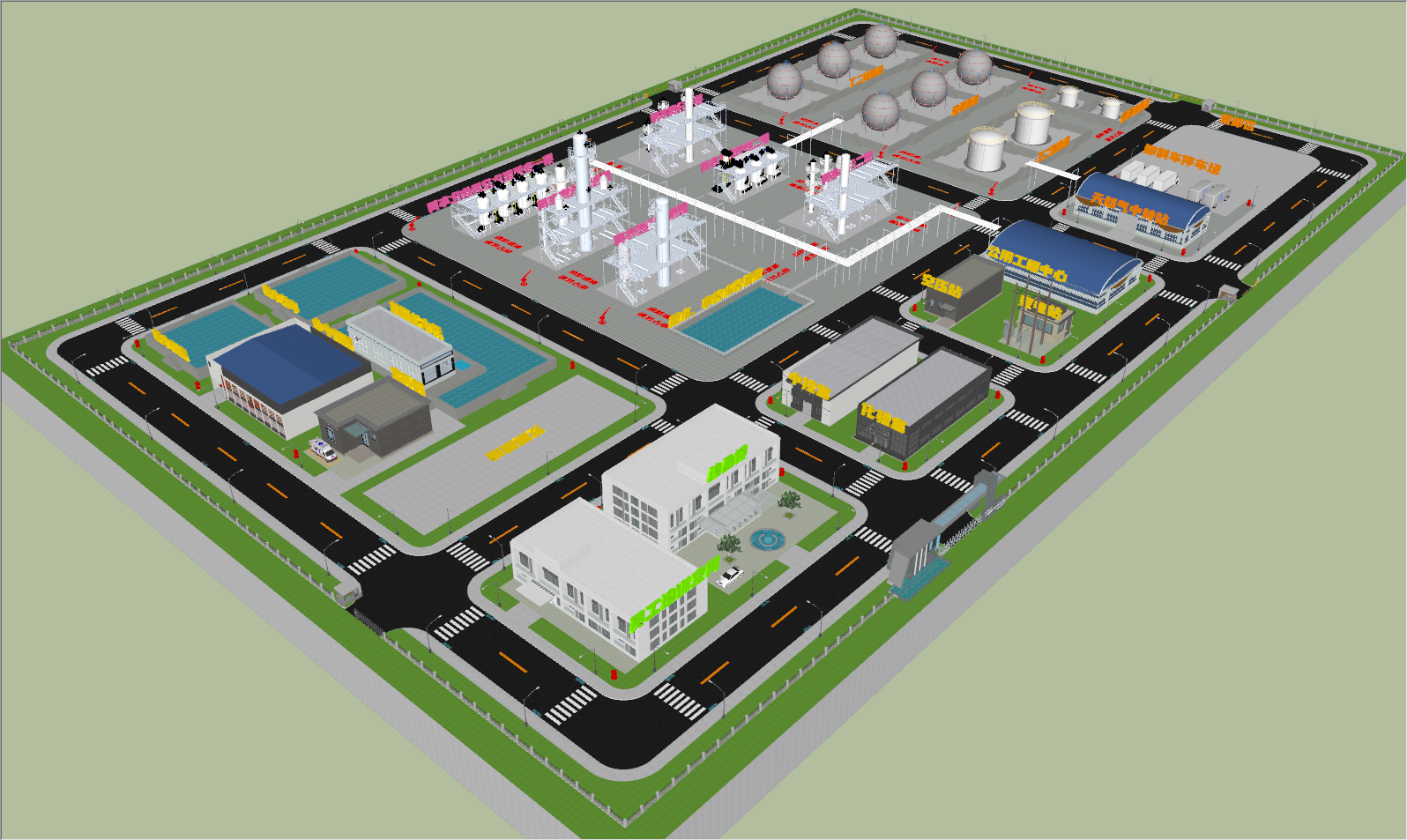

141	总览图.png	1.00M

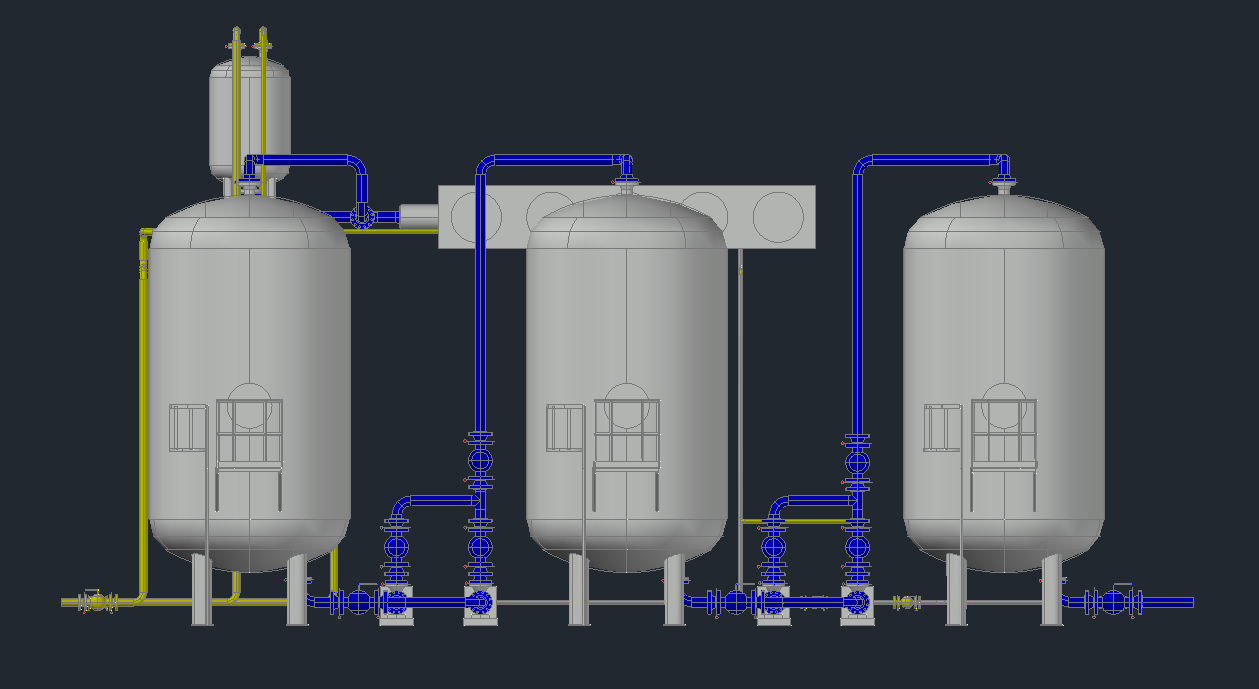

142	说明.txt	959B

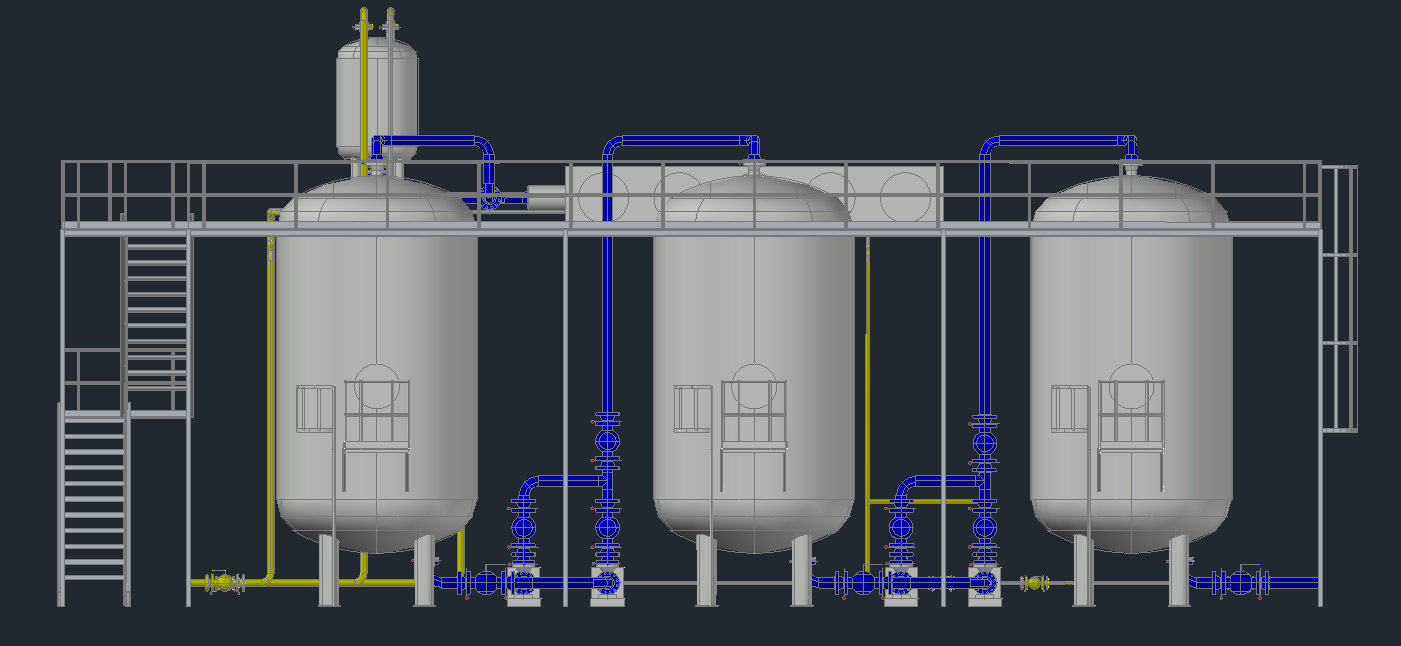

143	车间三维布置源文件-2004.dwg	4.44M
144	车间三维布置源文件-2018.dwg	2.63M

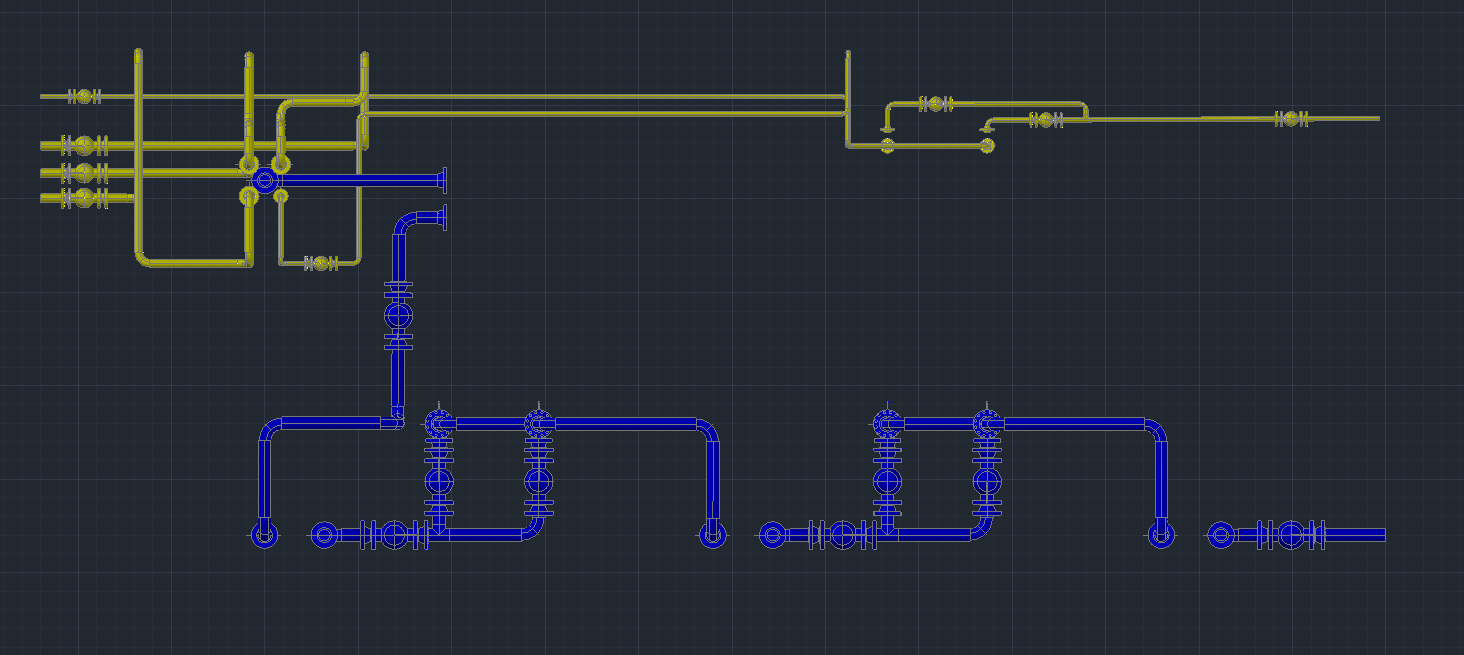

145	上-管道.png	92.08K

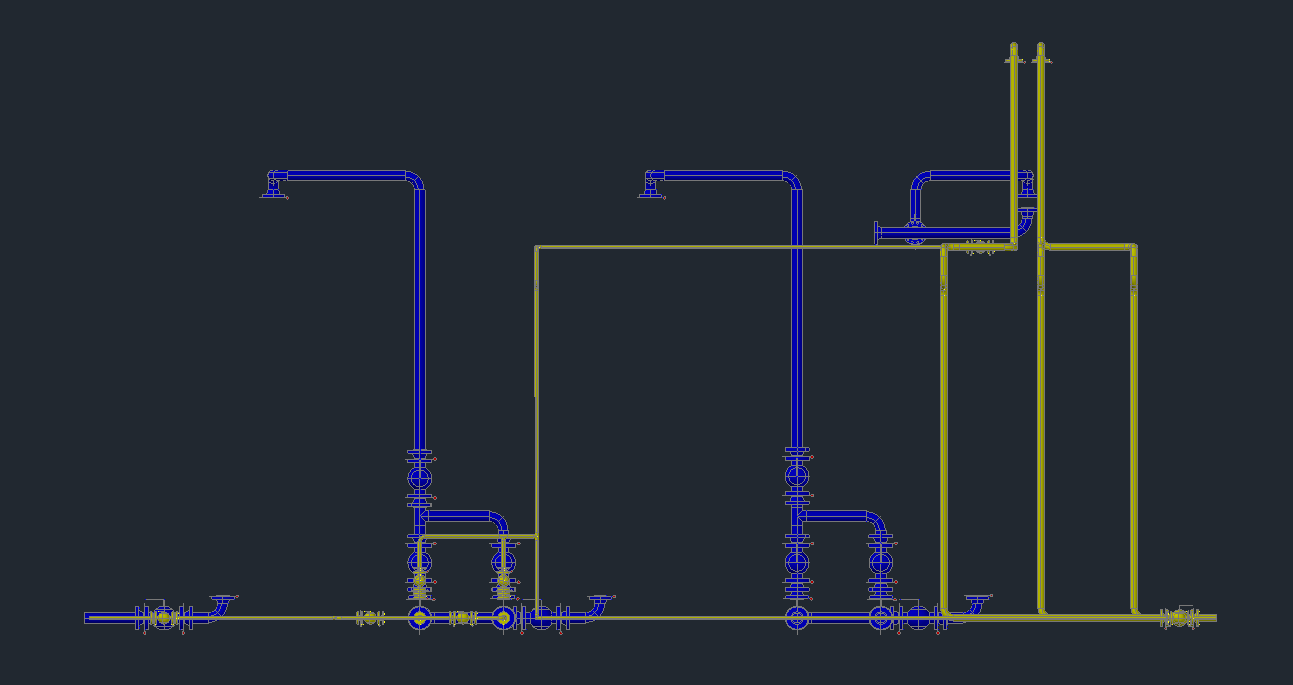

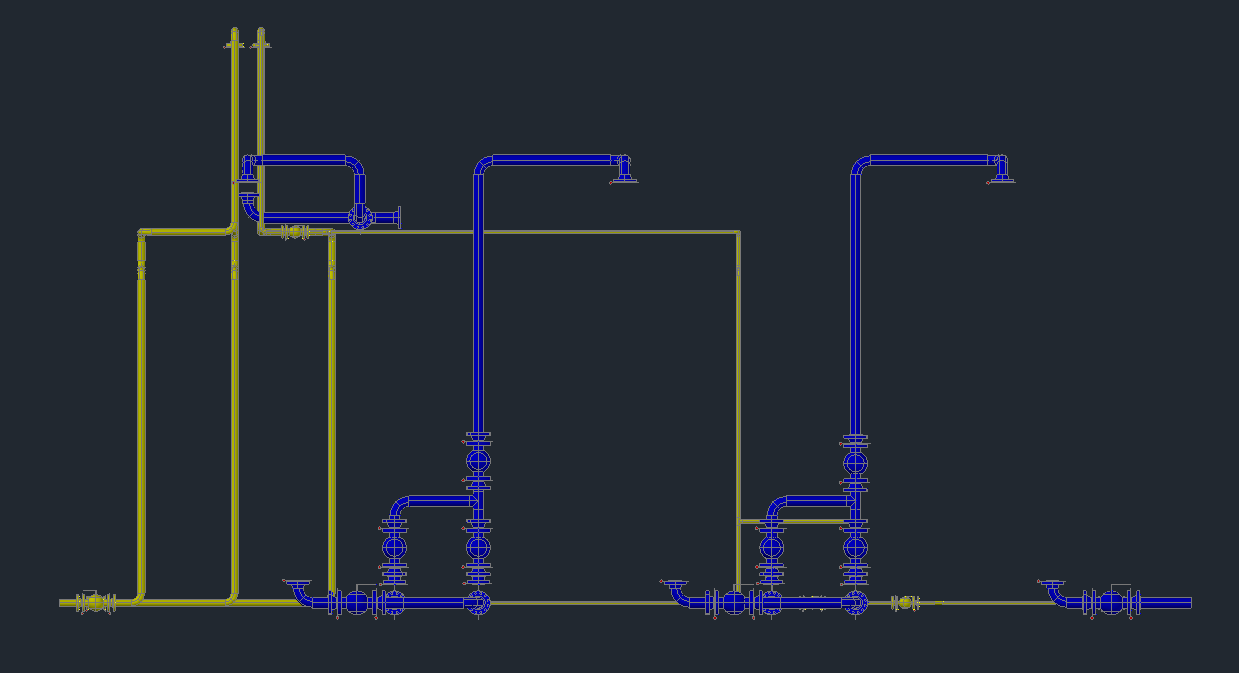

146	前-管道.png	42.45K

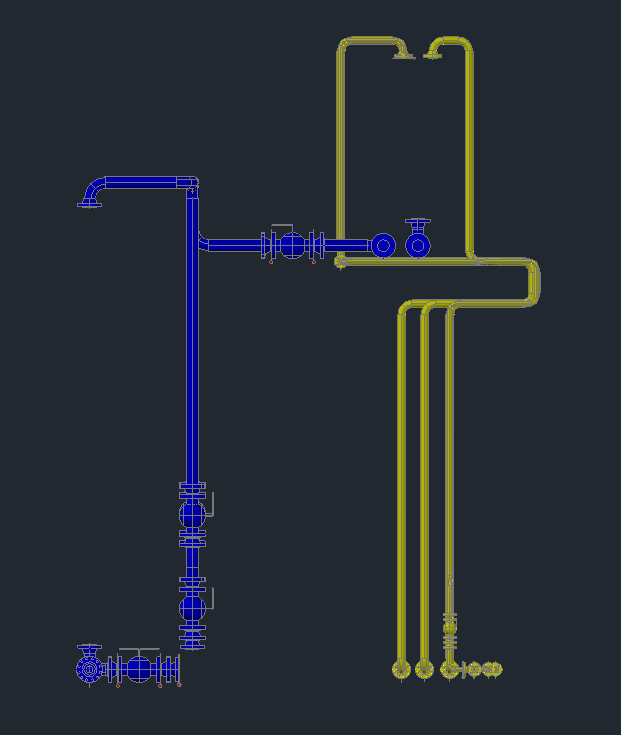

147	右-管道.png	24.38K
148	后-管道.png	40.82K

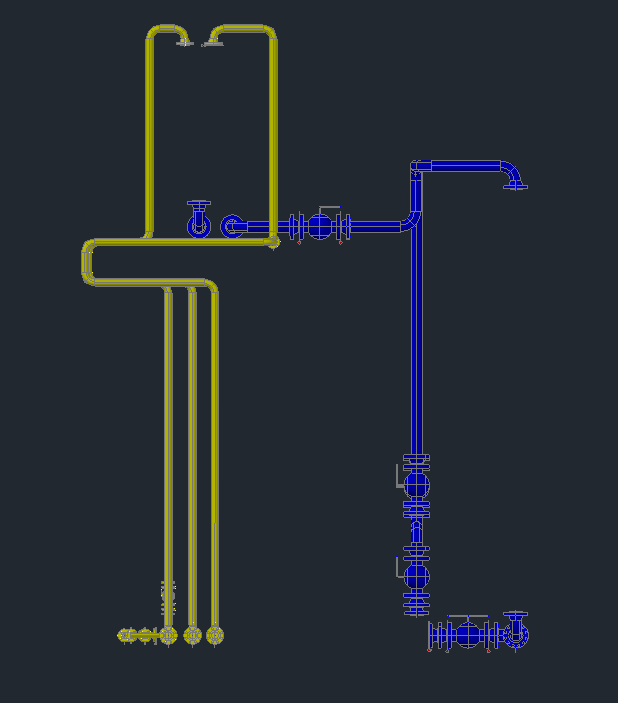

149	左-管道.png	24.04K
150	总览-管道.png	81.13K
151	上-设备管道.png	145.68K

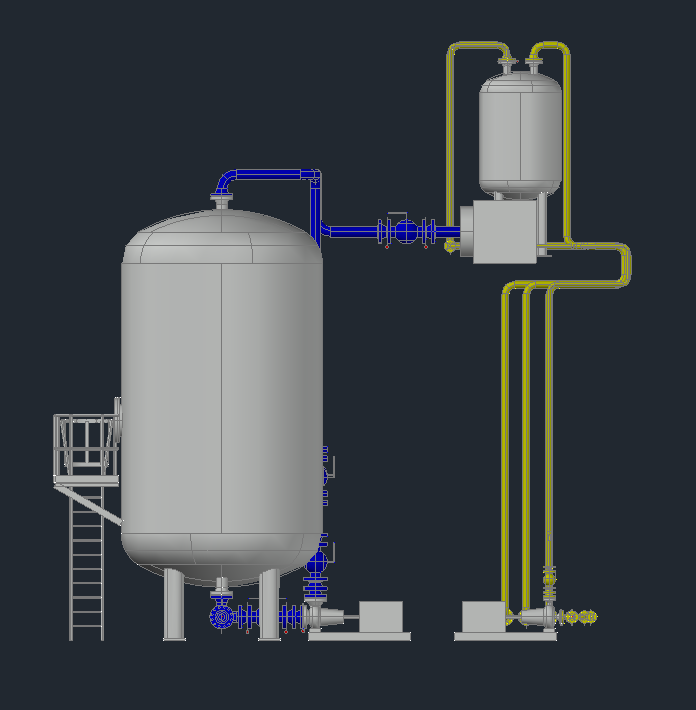

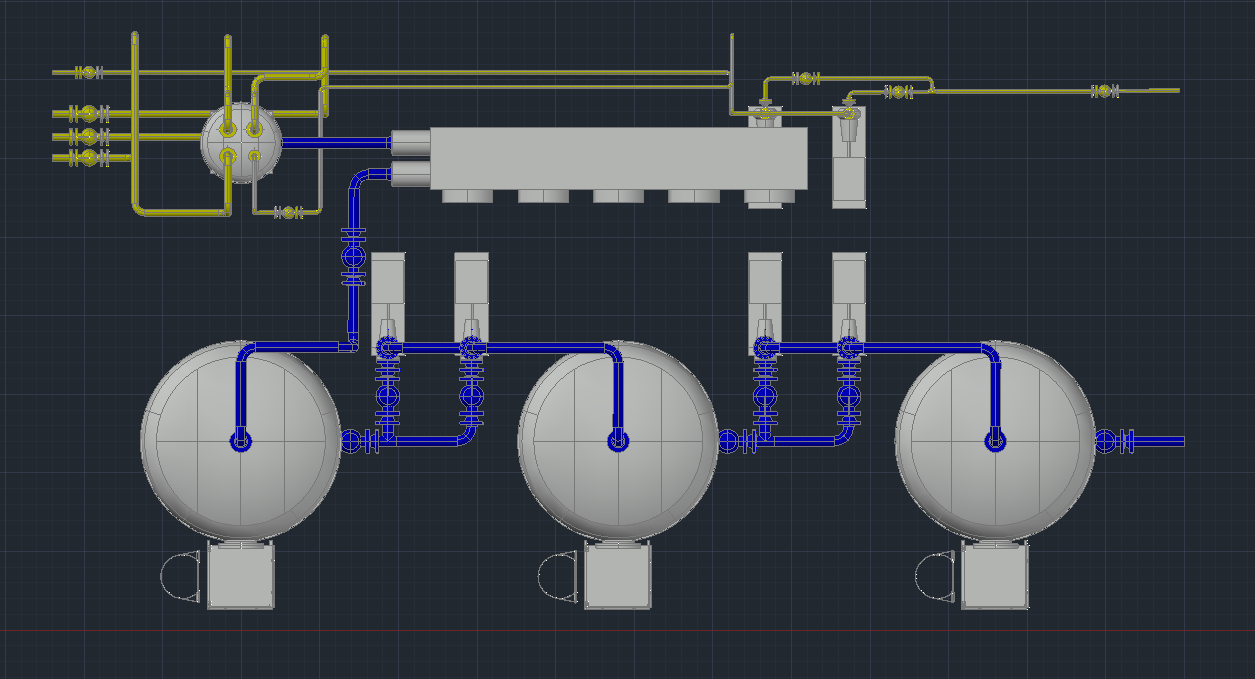

152	上-车间.png	113.81K

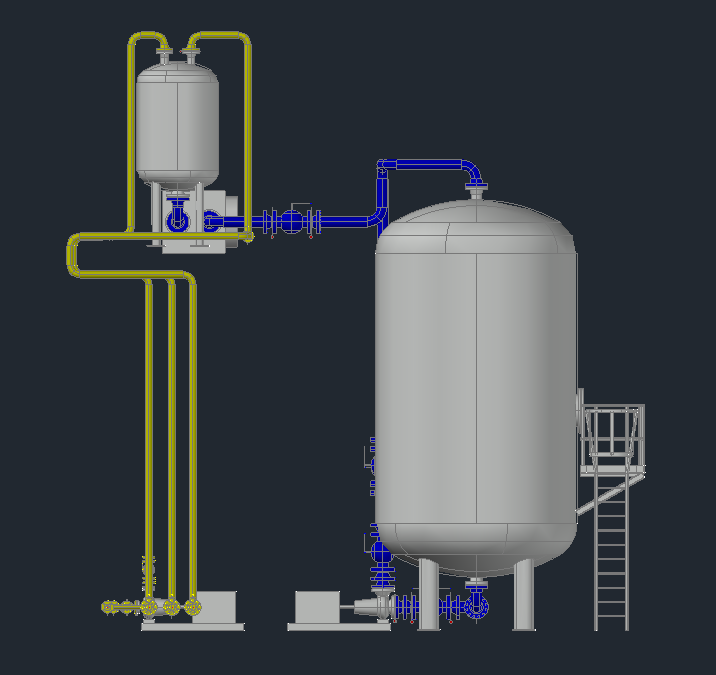

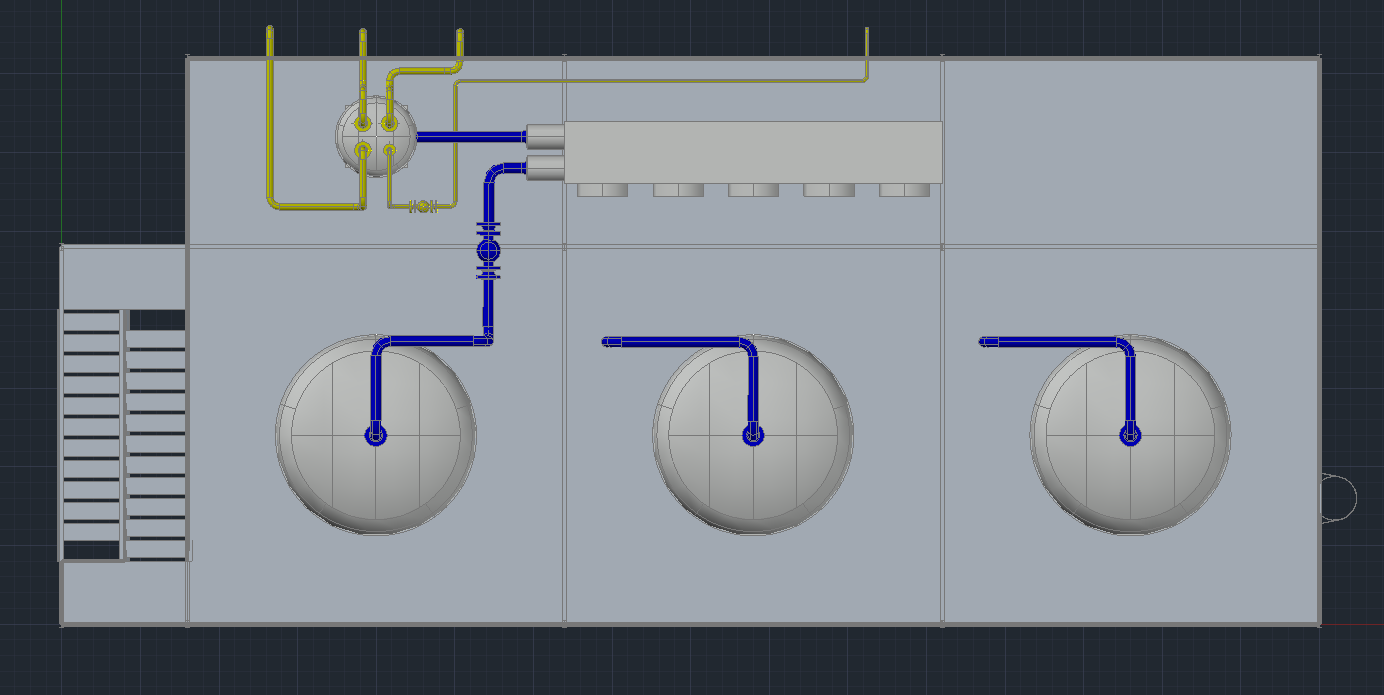

153	前-设备管道.png	108.46K
154	前-车间.png	114.80K

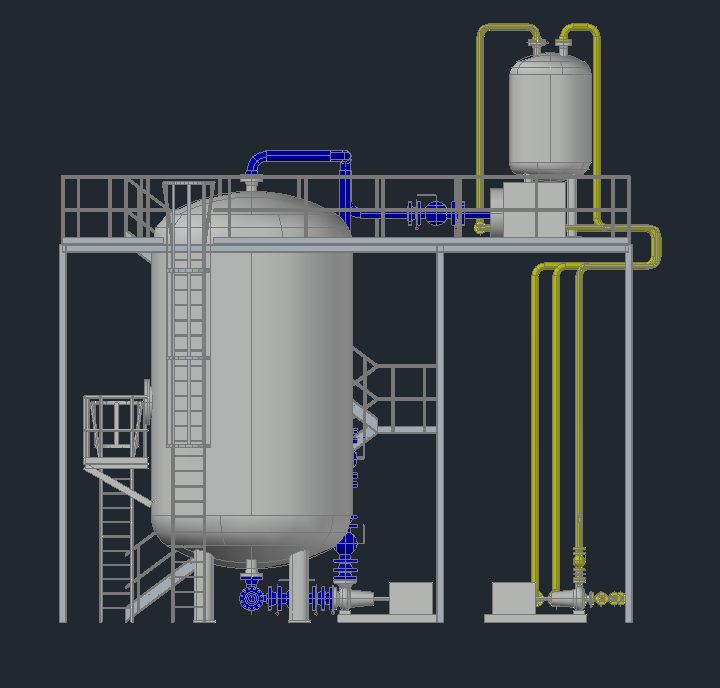

155	右-设备管道.png	45.96K
156	右-车间.png	55.80K

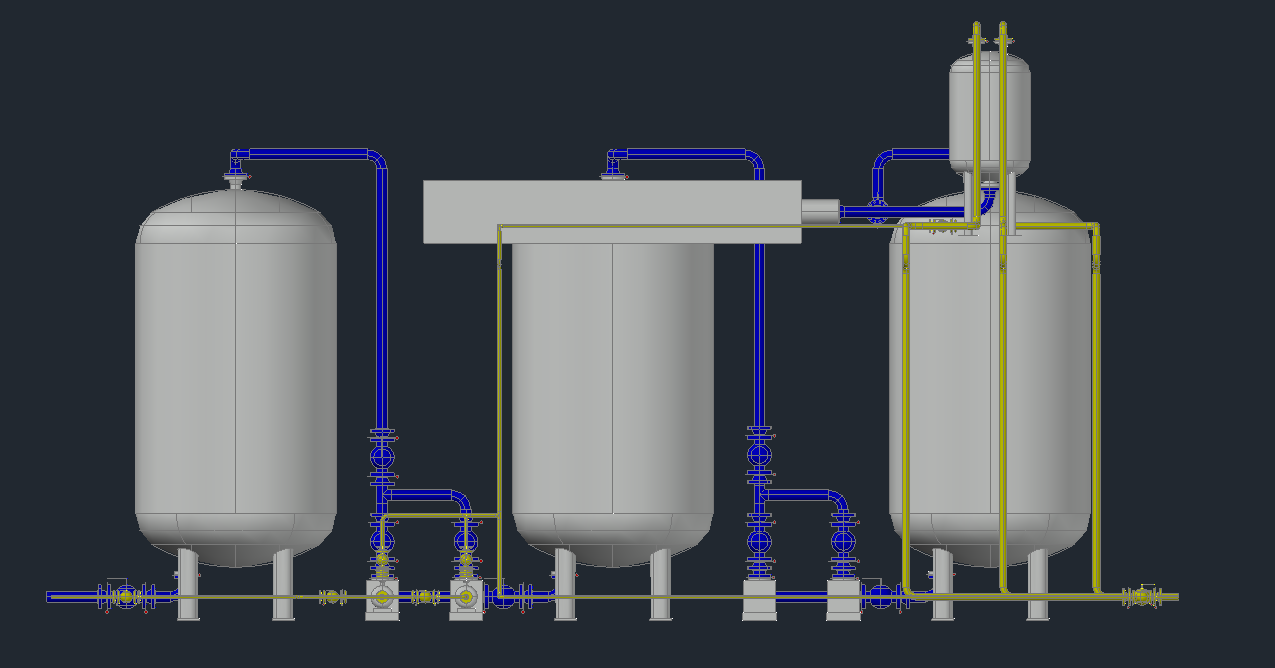

157	后-设备管道.png	98.78K

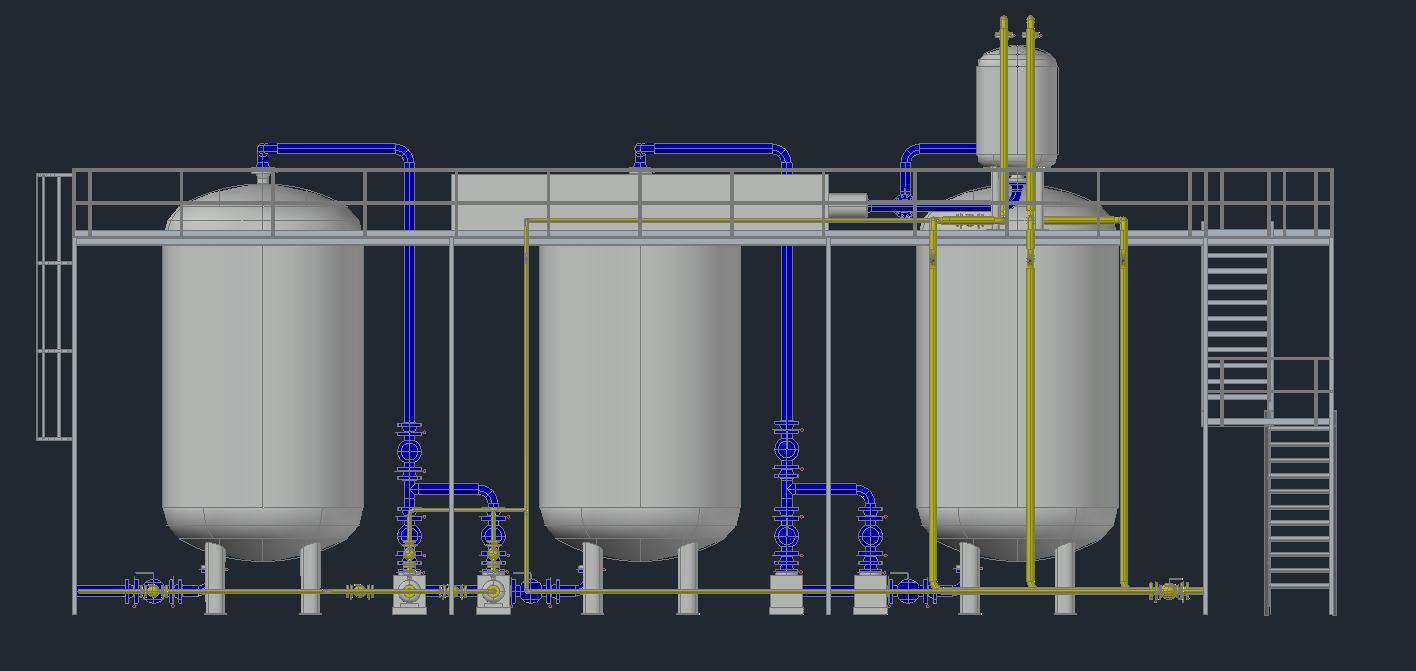

158	后-车间.png	102.58K
159	左-设备管道.png	47.36K

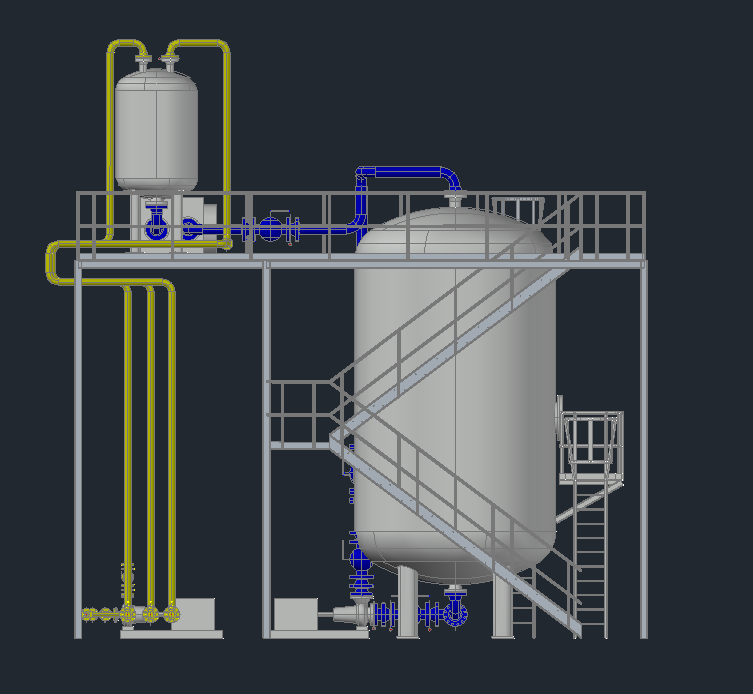

160	左-车间.png	65.41K

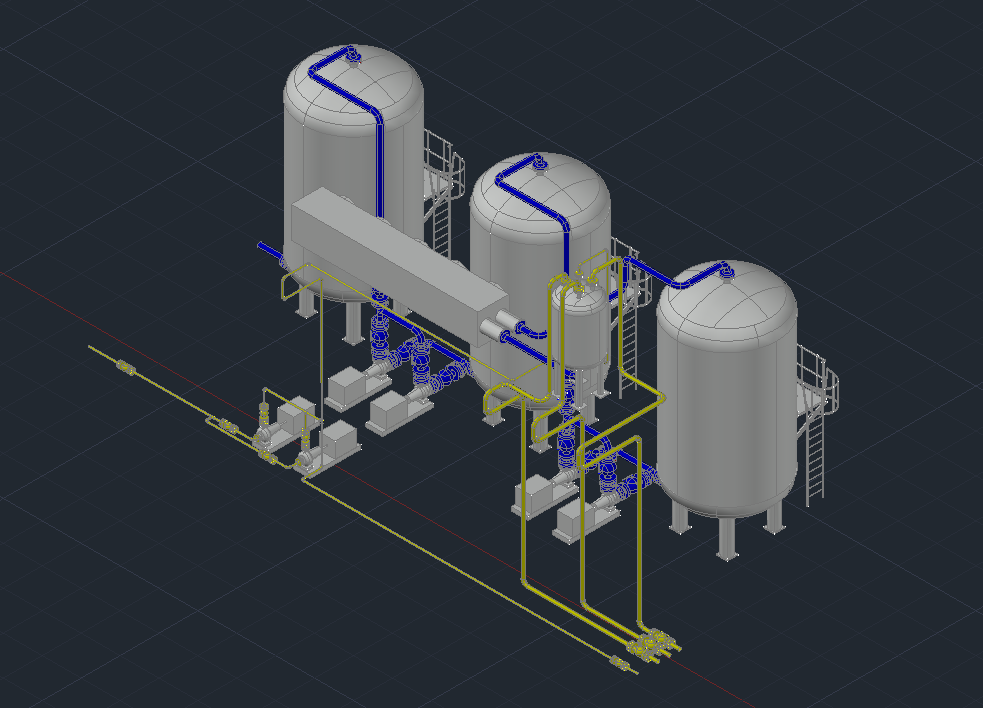

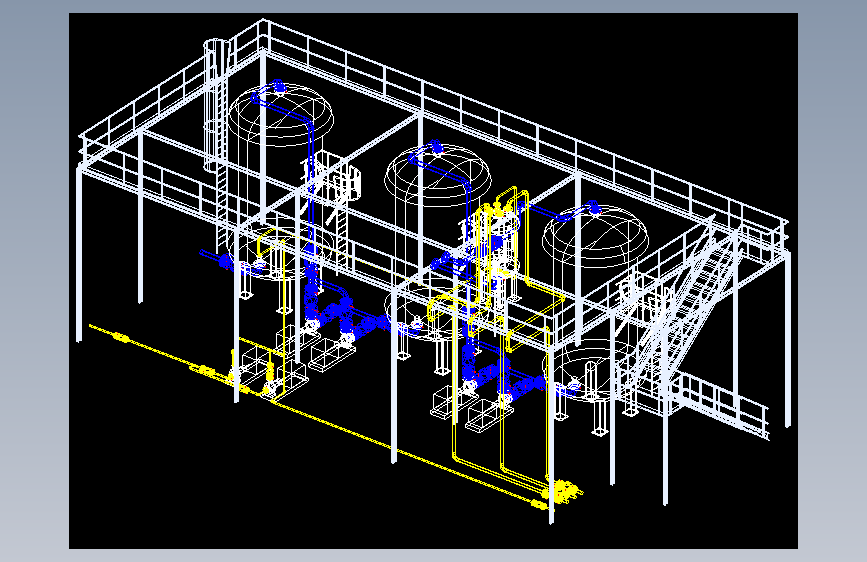

161	总览-设备管道.png	134.64K

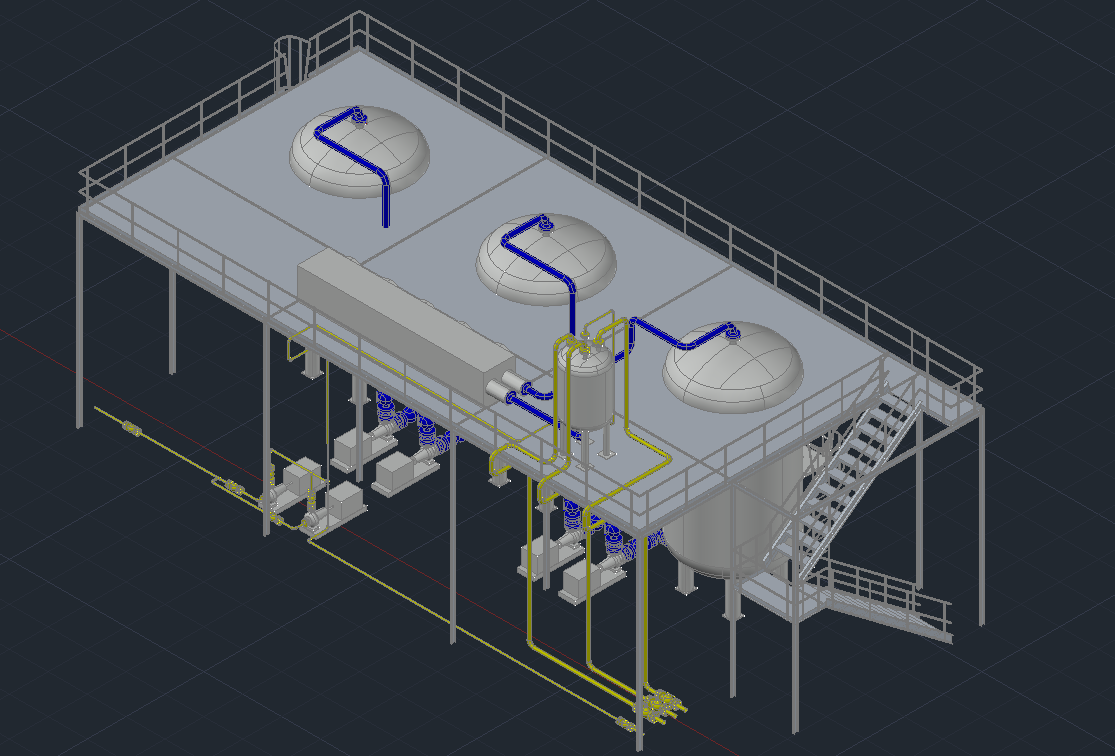

162	总览-车间.png	161.47K
163	HAZOP分析报告.pdf	408.55K
164	中沙（天津）石化丁二烯直接氢氰化法年产10万吨己二腈项目.opexxmh	652.00K
165	说明.txt	717B
166	储罐泄漏.ffta	9.12K

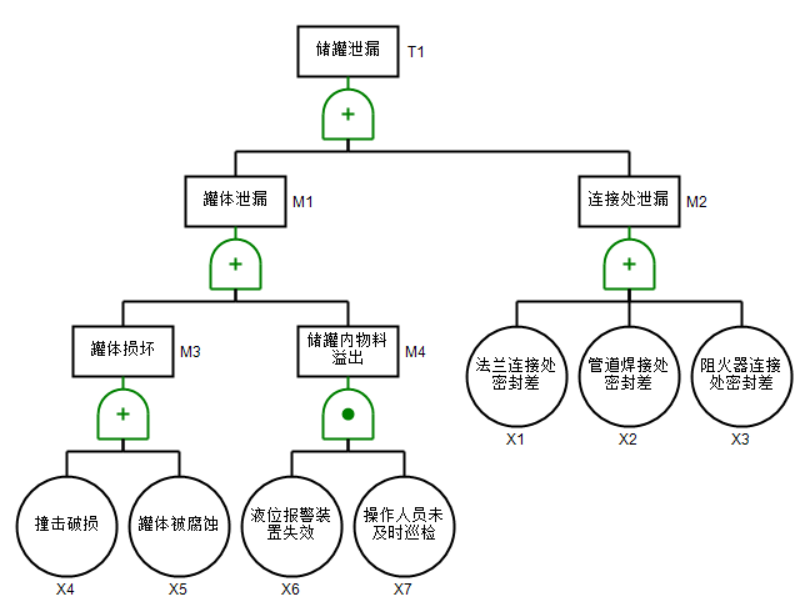

167	储罐泄漏.png	60.38K
168	储罐爆炸.ffta	24.05K

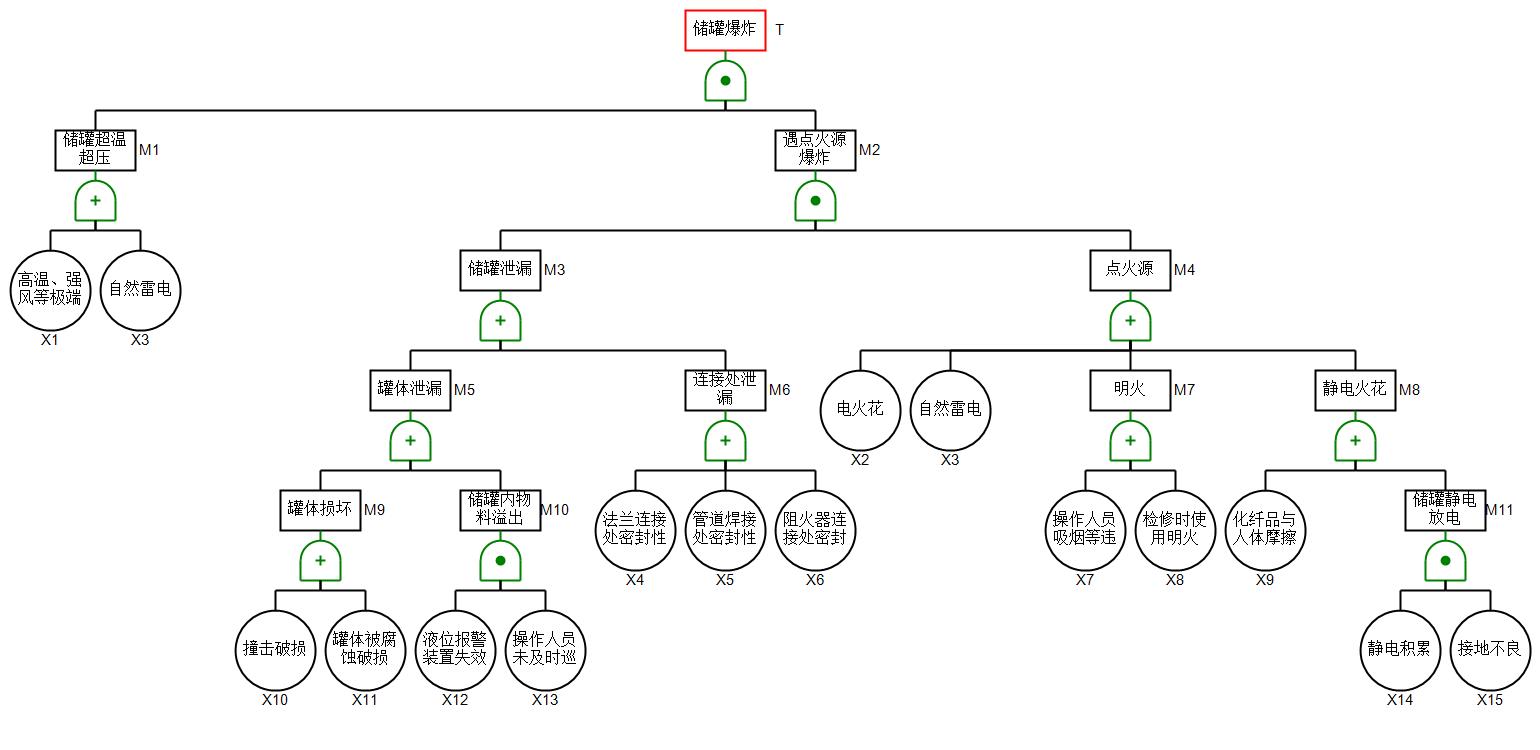

169	储罐爆炸.jpg	93.95K
170	化学品中毒.ffta	6.18K
171	化学品中毒.png	28.53K
172	反应器泄漏.ffta	8.91K

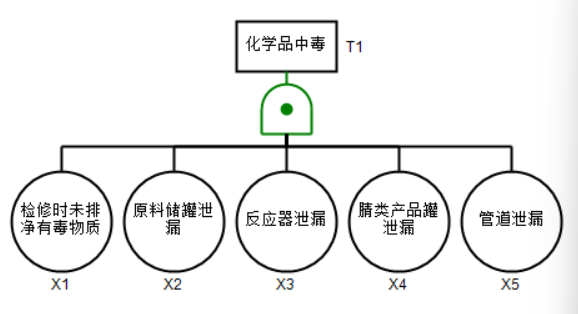

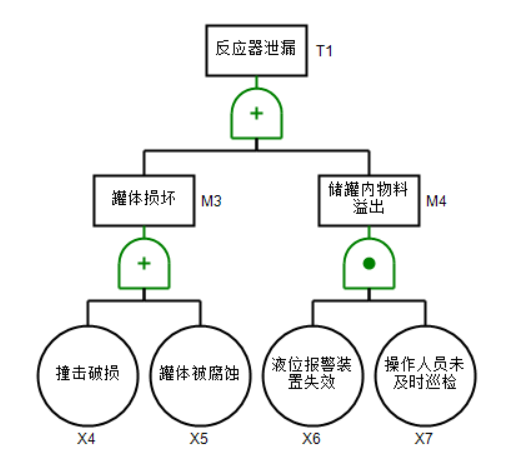

173	反应器泄漏.png	33.07K
174	反应器爆炸.ffta	8.82K

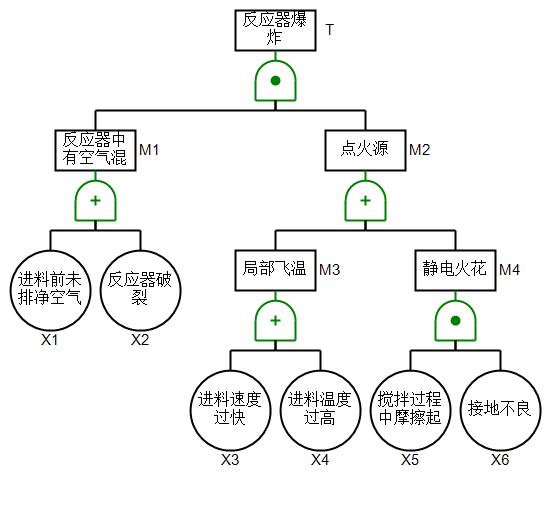

175	反应器爆炸.jpg	33.62K

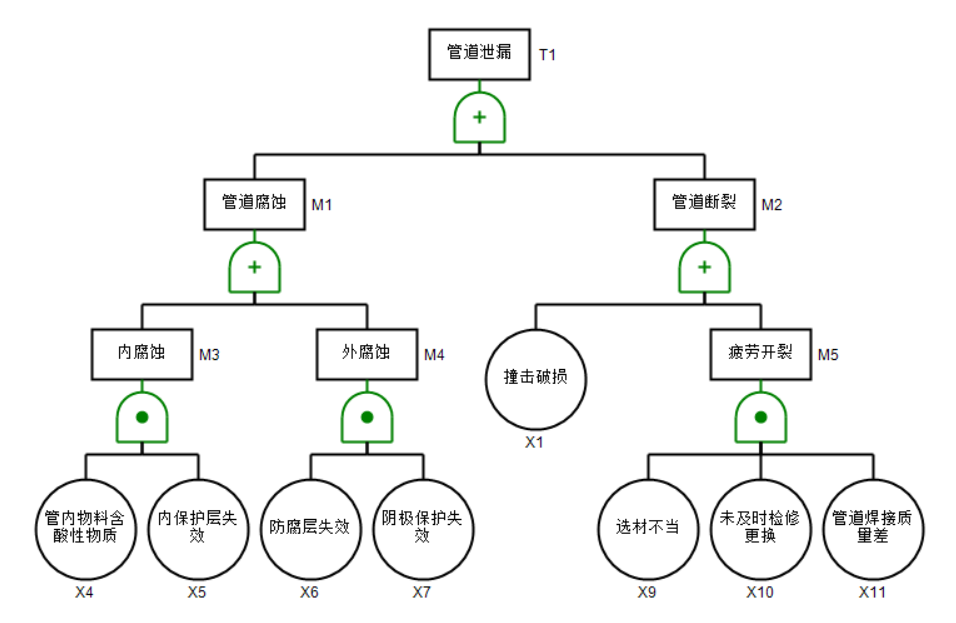

176	管道泄漏.ffta	10.06K
177	管道泄漏.png	58.07K
178	说明.txt	680B
179	首页图.pdf	128.27K
180	01-工艺物料流程图（PFD）.pdf	2.69M
181	PFD图例.pdf	53.27K
182	02-管道及仪表流程图（PID）.pdf	2.73M
183	PID图例.pdf	258.07K
184	03-车间设备布置图.pdf	861.40K
185	04-厂区总平面布置图.pdf	1.97M
186	0501-E0302设备工艺条件图.pdf	95.21K
187	0502-R0301设备工艺条件图.pdf	60.46K
188	0503-T0603设备工艺条件图.pdf	87.53K
189	上-设备管道.png	145.68K
190	上-车间.png	113.81K
191	前-设备管道.png	108.46K
192	前-车间.png	114.80K
193	右-设备管道.png	45.96K
194	右-车间.png	55.80K
195	后-设备管道.png	98.78K
196	后-车间.png	102.58K
197	左-设备管道.png	47.36K
198	左-车间.png	65.41K
199	总览-设备管道.png	134.64K
200	总览-车间.png	161.47K
201	说明.txt	734B
202	俯视图.png	984.19K
203	前俯视图.png	1.00M
204	后俯视图.png	1.04M
205	总览图.png	1.00M
206	上-管道.png	92.08K
207	前-管道.png	42.45K
208	右-管道.png	24.38K
209	后-管道.png	40.82K
210	左-管道.png	24.04K
211	总览-管道.png	81.13K
212	说明.txt	734B
213	09-管道轴测图.pdf	1.13M
214	1-可行性报告.docx	5.69M
215	2-初步设计说明书.docx	4.92M
216	3.1-换热器设计说明书.docx	4.04M
217	3.2-反应器设计说明书.docx	1.49M
218	3.3-塔设备设计说明书.docx	2.22M
