中海壳牌年产5万吨异丙醇项目初步设计（ID:2695937）

查找相似图纸

机械设备 / 非标机械 / 中海壳牌年产5万吨异丙醇项目初步设计

©非原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	作品对应表.pdf	847.21K
2	说明.txt	1.45K
3	0-项目摘要.docx	2.12M
4	00-作品对应表.docx	753.15K
5	1-可行性报告.docx	2.76M
6	2-初步设计说明书.docx	7.51M
7	3-1塔设备设计说明书.docx	1.93M
8	3-2反应器设计说明书.docx	3.02M
9	3-3换热器设计说明书.docx	3.00M
10	3-4其他设备设计及选型说明书.docx	3.23M
11	4-创新性说明书.docx	3.54M
12	5-经济分析.docx	1.67M
13	6-安全评价报告.docx	4.74M
14	7-能量集成及换热网络设计.docx	1.34M
15	8-环境评价报告.docx	2.18M
16	附录1-物料平衡书.docx	956.64K
17	附录10-T0201脱轻塔优化.docx	802.05K
18	附录11-膜分离装置设计说明书.docx	1.82M
19	附录12-泄露扩散模拟.docx	4.03M
20	附录2-能量平衡书.docx	816.20K
21	附录3-设备设计及选型一览表.docx	843.00K
22	附录4-管道选型一览表.docx	814.22K
23	附录5-HAZOP分析报告书.docx	8.58M
24	附录6-物质MSDS一览表.docx	854.49K
25	附录7-公用工程供应协议及方案.docx	729.83K
26	附录8-绿色发展2025指标说明书.docx	746.28K
27	附录9-动力学说明.docx	1.22M
28	设计图纸集.pdf	19.76M

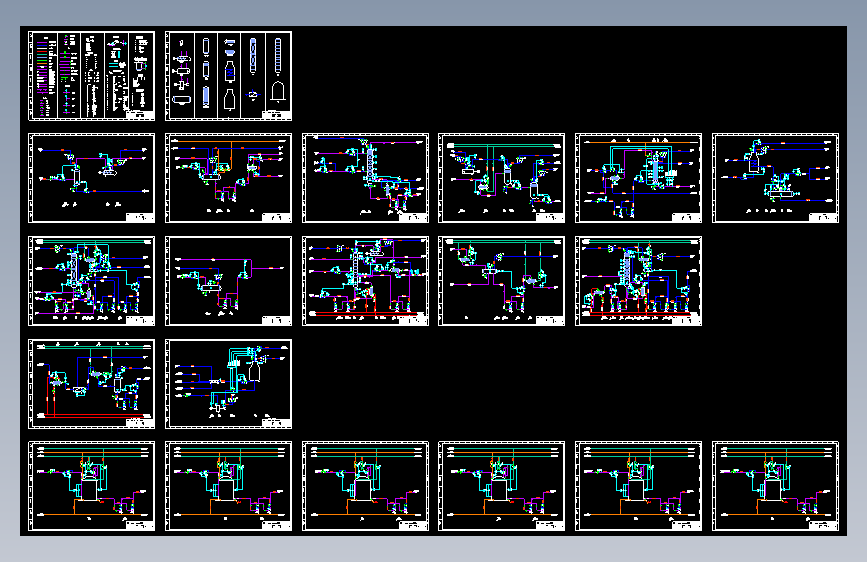

29	1-物料工艺流程图（PFD）.dwg	1.86M
30	1-物料工艺流程图（PFD）.pdf	1.18M
31	工艺物料流程图PFD说明.pdf	91.71K

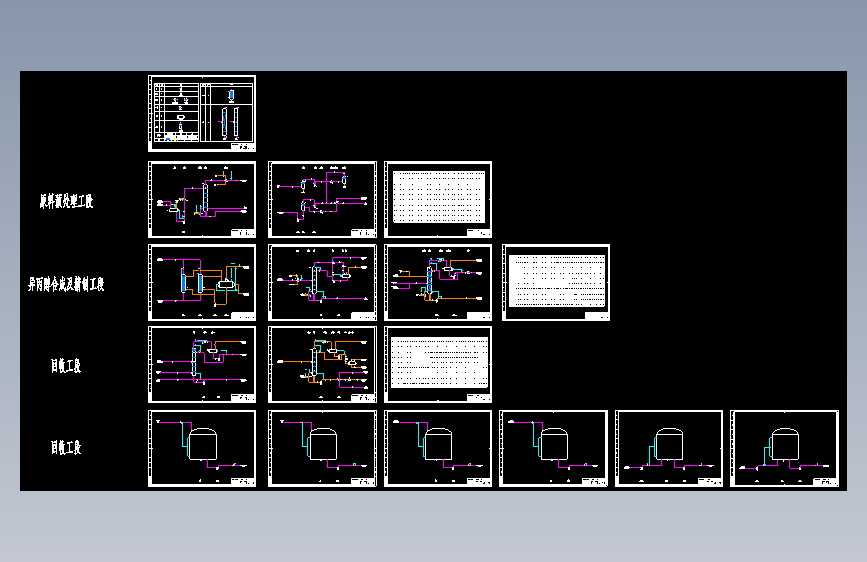

32	2-管道及仪表流程图（PID）.dwg	2.59M
33	2-管道及仪表流程图（PID）.pdf	1.97M
34	管道及仪表流程图PID说明.pdf	160.77K
35	3-异丙醇精制车间平立面布置图.dwg	795.74K
36	3-异丙醇精制车间平立面布置图.pdf	746.34K
37	4-厂区总平面布置图.pdf	1.42M
38	4-厂区总平面布置图（2004版）.dwg	1.16M
39	厂区总平面布置图说明.pdf	99.19K
40	5-典型设备工艺条件图图集.pdf	533.52K
41	异丙醇冷却器E0203（2004版）.dwg	340.20K
42	异丙醇合成反应器R0101（2004版）.dwg	326.24K
43	脱轻塔T0201（2004版）.dwg	349.33K
44	6-车间三维布置图.pdf	5.30M
45	7-管道轴侧图.pdf	294.10K
46	1.全流程模拟（不含换热，不含节能技术）.bkp	1.43M
47	2.全流程模拟（不含换热，含节能技术）.bkp	2.84M
48	3.全流程模拟（含换热，含节能技术）.bkp	2.98M
49	Aspen全流程模拟运行视频.mp4	2.54M
50	Aspen模拟说明.docx	382.13K
51	Aspen模拟说明.pdf	381.50K
52	炉火醇清厂区三维源文件.skp	45.66M
53	噪声分析图1.JPG	231.04K

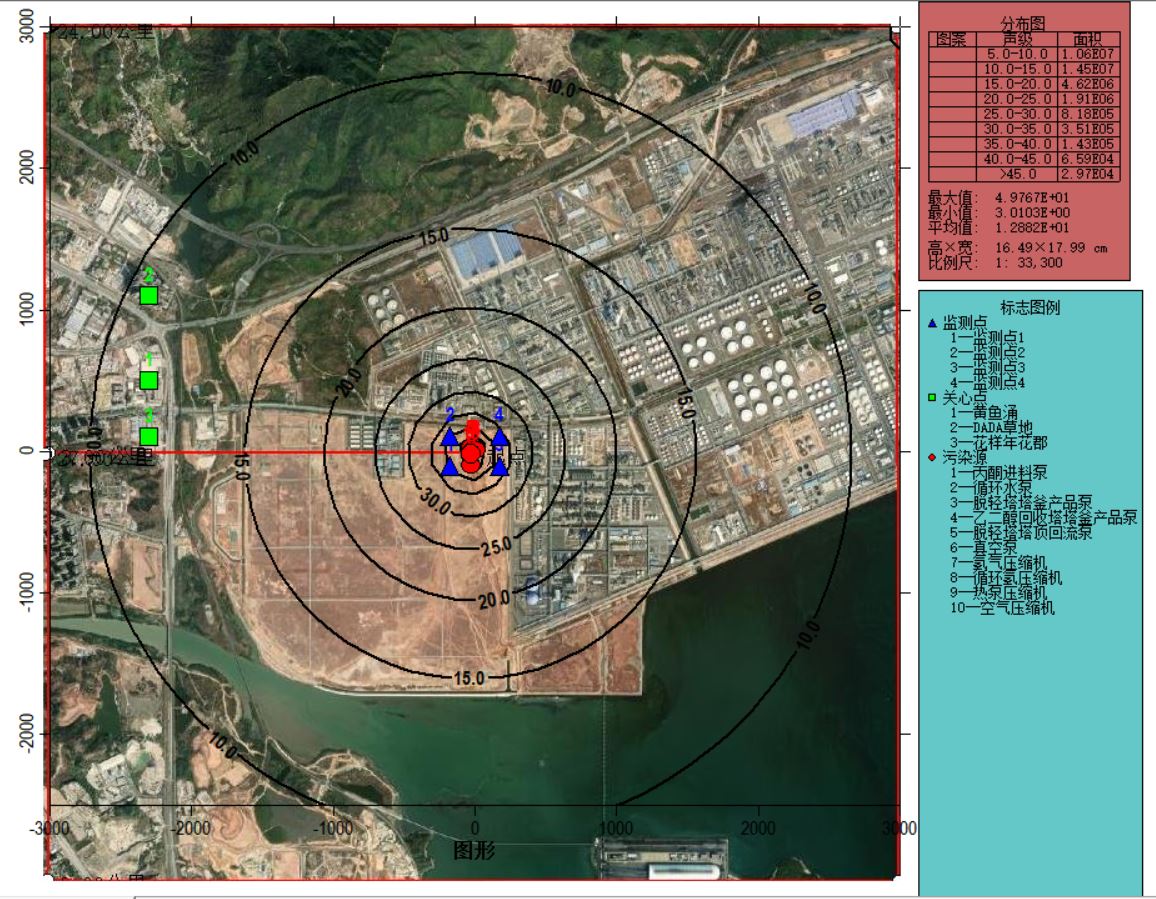

54	噪声分析结果.EMF	1.38M

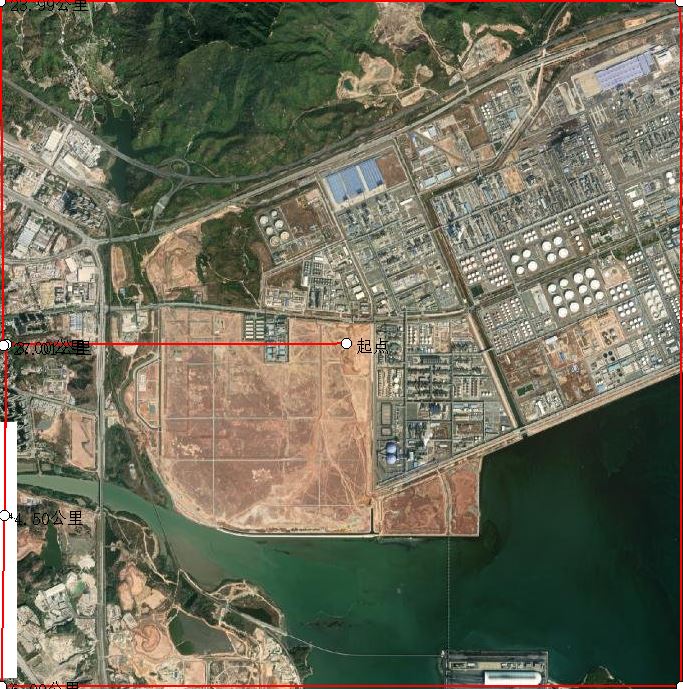

55	背景图.JPG	140.53K
56	背景图形文件.BIF	113B
57	6-车间三维配管源文件.dwg	6.47M
58	6-车间三维配管源文件录制视频.mp4	33.84M
59	说明.txt	930B
60	C0201.dwg	441.24K
61	Drawing1.dwl	44B
62	Drawing1.dwl2	197B
63	T0201.dwg	679.25K
64	T0202.dwg	675.40K
65	T0203.dwg	655.25K
66	E0201.dwg	121.92K
67	E0202.dwg	475.89K
68	E0203.dwg	506.19K
69	E0204.dwg	105.00K
70	E0205.dwg	426.55K
71	E0206.dwg	483.01K
72	E0207.dwg	426.64K
73	E0208.dwg	477.80K
74	E0209.dwg	61.31K
75	1-P0209A.dwg	457.77K
76	1-P0209B.dwg	456.77K
77	10-P0207A.dwg	457.34K
78	10-P0207B.dwg	455.24K
79	2-P0201A.dwg	455.11K
80	2-P0201B.dwg	456.68K
81	3-P0204A.dwg	455.23K
82	3-P0204B.dwg	456.65K
83	4-P0205A.dwg	457.59K
84	4-P0205B.dwg	458.18K
85	5-P0210A.dwg	457.56K
86	5-P0210B.dwg	458.00K
87	6-P0203A.dwg	457.81K
88	6-P0203B.dwg	456.11K
89	7-P0202A.dwg	456.40K
90	7-P0202B.dwg	456.39K
91	8-P0206A.dwg	457.09K
92	8-P0206B.dwg	456.40K
93	9-P0208A.dwg	457.68K
94	9-P0208B.dwg	457.93K
95	Drawing5.dwl	44B
96	Drawing5.dwl2	197B
97	V0201.dwg	470.92K
98	V0202.dwg	475.73K
99	V0203.dwg	478.86K
100	V0204.dwg	105.53K
101	管廊.dwg	591.51K

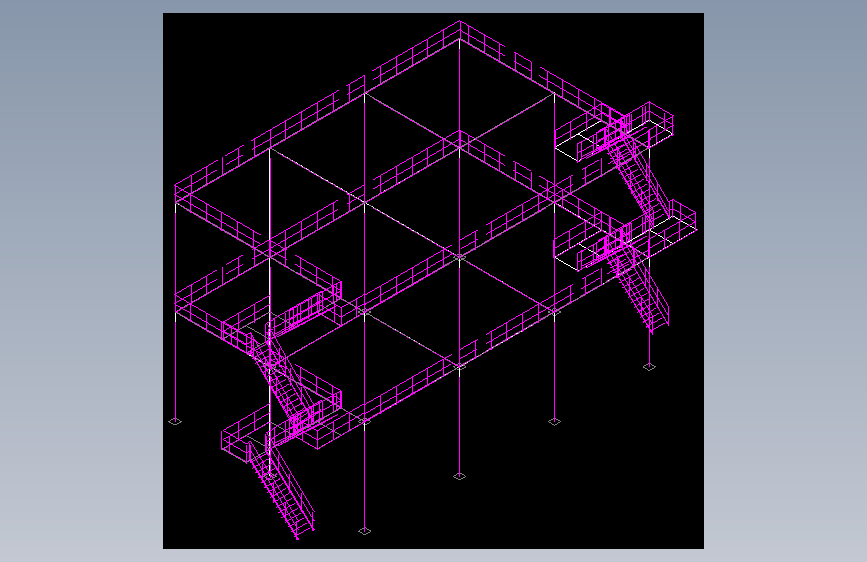

102	钢架.dwg	2.02M
103	1-全流程模拟不含节能技术.bkp	1.43M
104	2-原始换热网络不含节能技术）.hch	433.00K
105	3-全流程模拟含节能技术.bkp	2.84M
106	4-换热网络设计含节能技术）.hch	6.56M
107	5-全流程模拟含节能技术，含换热网络.bkp	2.98M
108	6-能量集成及换热网络设计.docx	1.31M
109	6-能量集成及换热网络设计.pdf	1.70M
110	换热器设计说明书.docx	3.00M
111	换热器设计说明书.pdf	3.58M
112	污垢系数来源.pdf	149.00K
113	E0101-产品原料换热器-强度校核.docx	280.62K
114	E0101-产品原料换热器-强度校核.pdf	676.62K
115	E0101-产品原料换热器-强度校核.ue3	23.99K
116	E0101-产品原料换热器.EDR	269.67K
117	换热器E0101运行视频.mp4	3.28M
118	说明.txt	932B
119	E0203-异丙醇冷却器强度校核.docx	632.28K
120	E0203-异丙醇冷却器强度校核.fx3	26.05K
121	E0203-异丙醇冷却器强度校核.pdf	939.90K
122	E0203.EDR	307.81K
123	换热器E0203运行视频.mp4	2.87M
124	说明.txt	932B
125	4-T0201塔.bkp	1.97M
126	5-塔设备设计说明书.docx	1.93M
127	5-塔设备设计说明书.pdf	2.91M
128	1-T0201脱轻塔-DSTWU-NSTAGE.bkp	462.57K
129	2-T0101脱轻塔-RR-DR.bkp.bkp	1.86M
130	3-T0201脱轻塔-FEEDSTAGE.bkp.bkp	1.84M
131	4-T0201脱轻塔-RESULTS.bkp	1.81M
132	5-T0201脱轻塔优化.docx	802.05K
133	5-T0201脱轻塔优化.pdf	751.25K
134	T0201塔详细设计与水力学校核.bkp	1.98M
135	填料来源文献-苏尔泰公司产品（1）.pdf	4.02M
136	填料来源文献-苏尔泰公司产品（2）.pdf	1.68M
137	T0201塔设备强度校核.cn2	32.58K

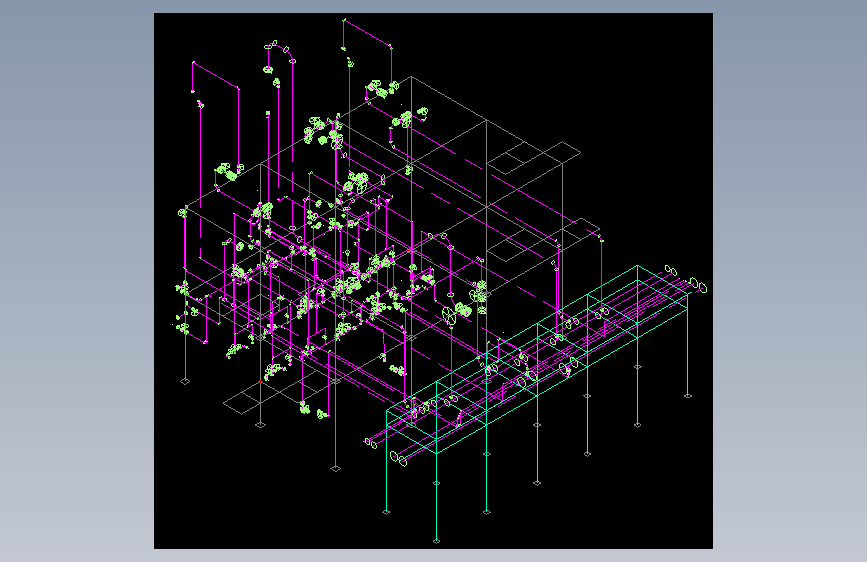

138	T0201塔设备强度校核.docx	216.91K
139	T0201塔设备强度校核.pdf	654.45K
140	R0101反应器强度校核.docx	463.64K
141	R0101反应器强度校核.fx3	26.05K
142	R0101反应器强度校核.pdf	910.37K
143	T0201塔设备强度校核.cn2	32.58K
144	T0201塔设备强度校核.docx	216.91K
145	T0201塔设备强度校核.pdf	654.45K
146	E0101-产品原料换热器-强度校核.docx	280.62K
147	E0101-产品原料换热器-强度校核.pdf	676.62K
148	E0101-产品原料换热器-强度校核.ue3	23.99K
149	E0203-异丙醇冷却器强度校核.docx	632.28K
150	E0203-异丙醇冷却器强度校核.fx3	26.05K
151	E0203-异丙醇冷却器强度校核.pdf	939.90K
152	具有背景的分析源文件.alo	4.61K
153	经济估算.xlsx	61.24K
154	1-物料工艺流程图（PFD）.dwg	1.86M
155	工艺物料流程图PFD说明.pdf	91.71K
156	2-管道及仪表流程图（PID）.dwg	2.59M
157	管道及仪表流程图PID说明.pdf	160.77K
158	3-异丙醇精制车间平立面布置图.dwg	795.74K
159	4-厂区总平面布置图（2004版）.dwg	1.16M
160	厂区总平面布置图说明.pdf	99.19K
161	异丙醇冷却器E0203（2004版）.dwg	340.20K
162	异丙醇合成反应器R0101（2004版）.dwg	326.24K
163	脱轻塔T0201（2004版）.dwg	349.33K
164	6-车间三维配管源文件.dwg	6.47M
165	6-车间三维配管源文件录制视频.mp4	33.84M
166	说明.txt	873B
167	C0201.dwg	441.24K
168	Drawing1.dwl	44B
169	Drawing1.dwl2	197B
170	T0201.dwg	679.25K
171	T0202.dwg	675.40K
172	T0203.dwg	655.25K
173	E0201.dwg	121.92K
174	E0202.dwg	475.89K
175	E0203.dwg	506.19K
176	E0204.dwg	105.00K
177	E0205.dwg	426.55K
178	E0206.dwg	483.01K
179	E0207.dwg	426.64K
180	E0208.dwg	477.80K
181	E0209.dwg	61.31K
182	1-P0209A.dwg	457.77K
183	1-P0209B.dwg	456.77K
184	10-P0207A.dwg	457.34K
185	10-P0207B.dwg	455.24K
186	2-P0201A.dwg	455.11K
187	2-P0201B.dwg	456.68K
188	3-P0204A.dwg	455.23K
189	3-P0204B.dwg	456.65K
190	4-P0205A.dwg	457.59K
191	4-P0205B.dwg	458.18K
192	5-P0210A.dwg	457.56K
193	5-P0210B.dwg	458.00K
194	6-P0203A.dwg	457.81K
195	6-P0203B.dwg	456.11K
196	7-P0202A.dwg	456.40K
197	7-P0202B.dwg	456.39K
198	8-P0206A.dwg	457.09K
199	8-P0206B.dwg	456.40K
200	9-P0208A.dwg	457.68K
201	9-P0208B.dwg	457.93K
202	Drawing5.dwl	44B
203	Drawing5.dwl2	197B
204	V0201.dwg	470.92K
205	V0202.dwg	475.73K
206	V0203.dwg	478.86K
207	V0204.dwg	105.53K
208	管廊.dwg	591.51K
209	钢架.dwg	2.02M
210	PL-0202-40-H1B-H.dwg	164.97K
211	PL-0203-32-H1B-H.dwg	195.07K
212	PL-0223-65-H1B-H.dwg	149.50K
213	PL-0231-100-H1B-H.dwg	150.85K
214	HAZOP炉火醇清6.29导出.pdf	605.40K

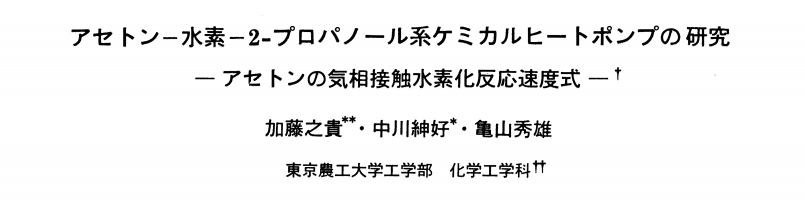

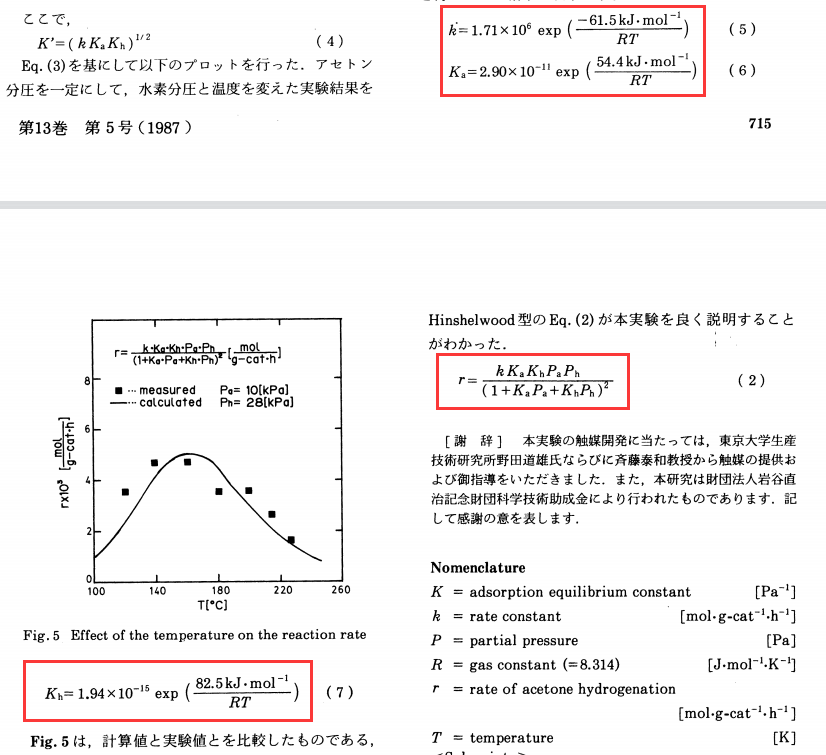

215	动力学方程.png	136.87K
216	动力学来源.png	32.25K
217	文献-丙酮加氢法合成异丙醇反应动力学.pdf	689.63K
218	附录9-动力学说明.docx	1.22M
219	附录9-动力学说明.pdf	1.20M
