18万吨年异戊烯联产3万吨年环戊烷项目初步设计（ID:2696614）

查找相似图纸

机械设备 / 非标机械 / 18万吨年异戊烯联产3万吨年环戊烷项目初步设计

©非原创

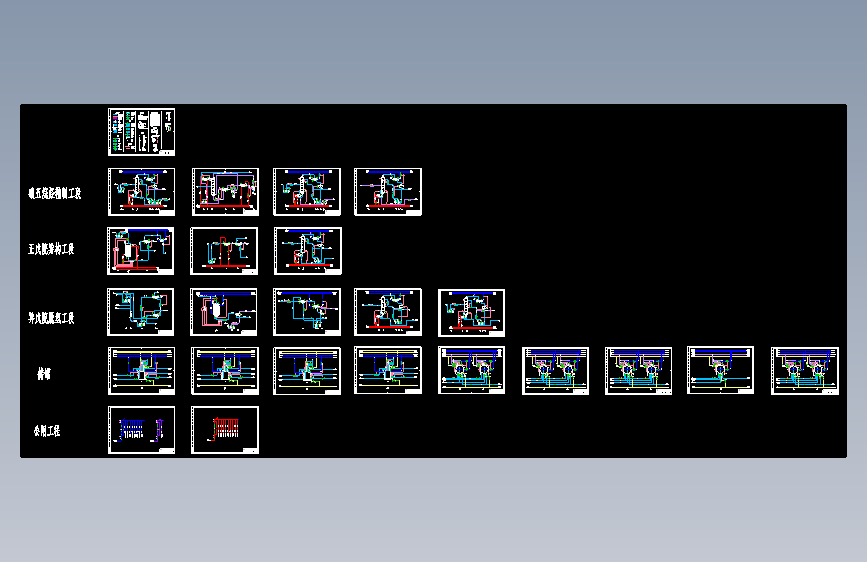

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	设计图纸说明书.txt	895B
2	PFD流程图-PDF版.pdf	1.24M
3	PFD（2004版）.dwg	1.03M
4	PFD（2007版）.dwg	862.44K
5	PID-PDF版.pdf	1.08M
6	PID（2004版）.dwg	1.21M
7	PID（2007版）.dwg	1.13M
8	厂区总平面布置图-2004版.dwg	190.81K
9	厂区总平面布置图-2007版.dwg	190.13K
10	厂区总平面布置图-PDF版.pdf	200.56K
11	异戊烷脱氢车间平立面布置图-2004版.dwg	360.05K
12	异戊烷脱氢车间平立面布置图-2007版.dwg	375.50K
13	异戊烷脱氢车间平立面布置图-PDF版.pdf	233.84K
14	正戊烷异构车间平立面布置图-2004版.dwg	270.48K
15	正戊烷异构车间平立面布置图-2007版.dwg	276.13K
16	正戊烷异构车间平立面布置图-PDF版.pdf	393.94K
17	碳五烷烃精制车间平立面布置图-2004版.dwg	386.78K
18	碳五烷烃精制车间平立面布置图-2007版.dwg	385.00K
19	碳五烷烃精制车间平立面布置图-PDF版.pdf	445.73K
20	管道轴测图图册-PDF版.pdf	158.45K
21	1.dwg	183.19K
22	2.DWG	112.65K
23	3.DWG	123.46K
24	4.DWG	113.43K
25	5.DWG	127.13K
26	6.DWG	111.83K
27	7.DWG	130.00K
28	8.DWG	116.88K
29	1.dwg	181.91K
30	2.DWG	131.56K
31	3.DWG	134.31K
32	4.DWG	133.59K
33	5.DWG	137.09K
34	6.DWG	132.09K
35	7.DWG	140.06K
36	8.DWG	135.59K

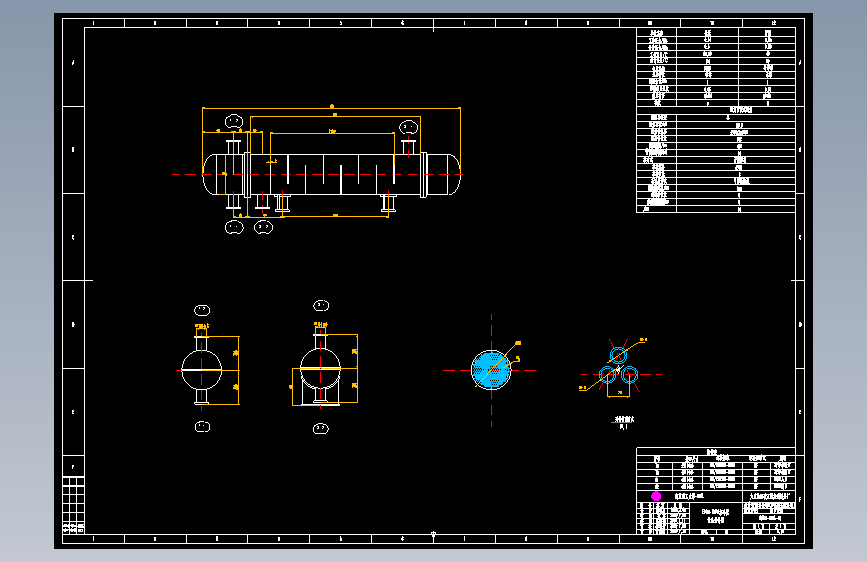

37	塔T0104设备条件图（2004）-PDF版.pdf	124.91K
38	塔T0104设备条件图（2004）.dwg	140.04K
39	塔T0104设备条件图（2007）.dwg	149.47K
40	反应器R0201设备条件图-PDF版.pdf	139.25K
41	反应器R0201设备条件图（2004）.dwg	225.50K
42	反应器R0201设备条件图（2007）.dwg	226.25K
43	换热器E0201设备条件图-PDF版.pdf	94.31K
44	换热器E0201设备条件图（2004）.dwg	123.38K
45	换热器E0201设备条件图（2007）.dwg	123.13K
46	2004版R0201反应器装配图-PDF版.pdf	294.44K
47	2004版R0201反应器装配图.dwg	284.50K
48	2007版R0201反应器装配图.dwg	301.75K
49	2004版塔T0201设备装配图.dwg	173.92K
50	2007版塔T0201设备装配图.dwg	188.53K
51	塔T0201设备装配图-PDF版.pdf	344.96K
52	0-Abstract.doc	897.98K
53	0-摘要.doc	841.34K
54	1-物质MSDS.doc	235.64K
55	10-经济性分析.docx	262.40K
56	11-初步设计说明书.doc	3.05M
57	12-典型设备设计说明书.doc	8.63M
58	2-环境影响评价报告.doc	887.36K
59	3-可行性研究报告.docx	454.38K
60	4-设备选型一览表.doc	241.00K
61	5-反应器设计说明书.docx	1.51M
62	6-安全预评价报告书.doc	2.41M
63	7-物料平衡计算书.doc	954.03K
64	8-创新性说明书.doc	577.00K
65	9-能量平衡计算书.doc	282.34K
66	异戊烷脱氢反应动力学.png	5.83K
67	异戊烷脱氢生成异戊烯.pdf	452.22K
68	异构化反应动力学.png	4.36K
69	正戊烷异构化反应条件及反应动力学.pdf	180.86K
70	1-戊有所值-碳五烷烃精分工段.bkp	1016.47K
71	1-戊有所值-碳五烷烃精制工段.appdf	923.40K
72	1-戊有所值-碳五烷烃精制工段.apw	2.87M
73	1-戊有所值-碳五烷烃精制工段.bkp	1012.78K
74	1-戊有所值-碳五烷烃精制工段.for	0B
75	1-戊有所值-碳五烷烃精制工段.his	19.68K
76	2-戊有所值-正戊烷异构化工段.bkp	871.10K
77	3-戊有所值-异戊烷脱氢工段.bkp	818.35K
78	1-全流程模拟不附加节能.bkp	2.12M
79	2-全流程模拟（加热泵精馏）.bkp	2.58M
80	3-全流程模拟（加热泵精馏换热废热锅炉）.bkp	2.87M
81	3-全流程模拟（加热泵精馏换热）.bkp	2.88M
82	4-全流程模拟（加热泵精馏换热废热锅炉）.bkp	2.88M
83	戊有所值-热泵精馏.bkp	776.38K
84	废热锅炉.bkp	156.06K
85	回流比优化.apw	1.41M
86	回流比优化.bkp	282.92K
87	塔板数优化.bkp	275.50K
88	进料板优化.apw	1.40M
89	进料板优化.bkp	284.03K
90	馏出物进料比优化.bkp	539.58K
91	回流比优化.bkp	382.32K
92	塔板数优化.bkp	627.44K
93	进料板优化.bkp	373.16K
94	馏出物与进料比优化.bkp	302.90K
95	回流比优化.bkp	363.43K
96	塔板数优化.bkp	387.49K
97	进料板优化.bkp	351.24K
98	馏出物进料比优化.bkp	374.24K
99	回流比优化.bkp	815.84K
100	塔板数优化.bkp	567.69K
101	进料板优化.bkp	467.34K
102	馏出物进料比优化.bkp	474.95K
103	回流比优化.appdf	619.85K
104	回流比优化.apw	2.07M
105	回流比优化.bkp	736.13K
106	回流比优化.for	0B
107	回流比优化.his	94.50K
108	塔板数优化.bkp	1.02M
109	进料板优化.bkp	749.00K
110	馏出物进料比优化.bkp	755.96K
111	回流比优化.bkp	408.68K
112	塔板数优化.bkp	498.49K
113	进料板优化.bkp	396.63K
114	馏出物进料比优化.bkp	392.86K
115	回流比优化.bkp	302.27K
116	塔板数优化.bkp	359.90K
117	进料板优化.bkp	298.04K
118	馏出物进料比优化.bkp	304.31K

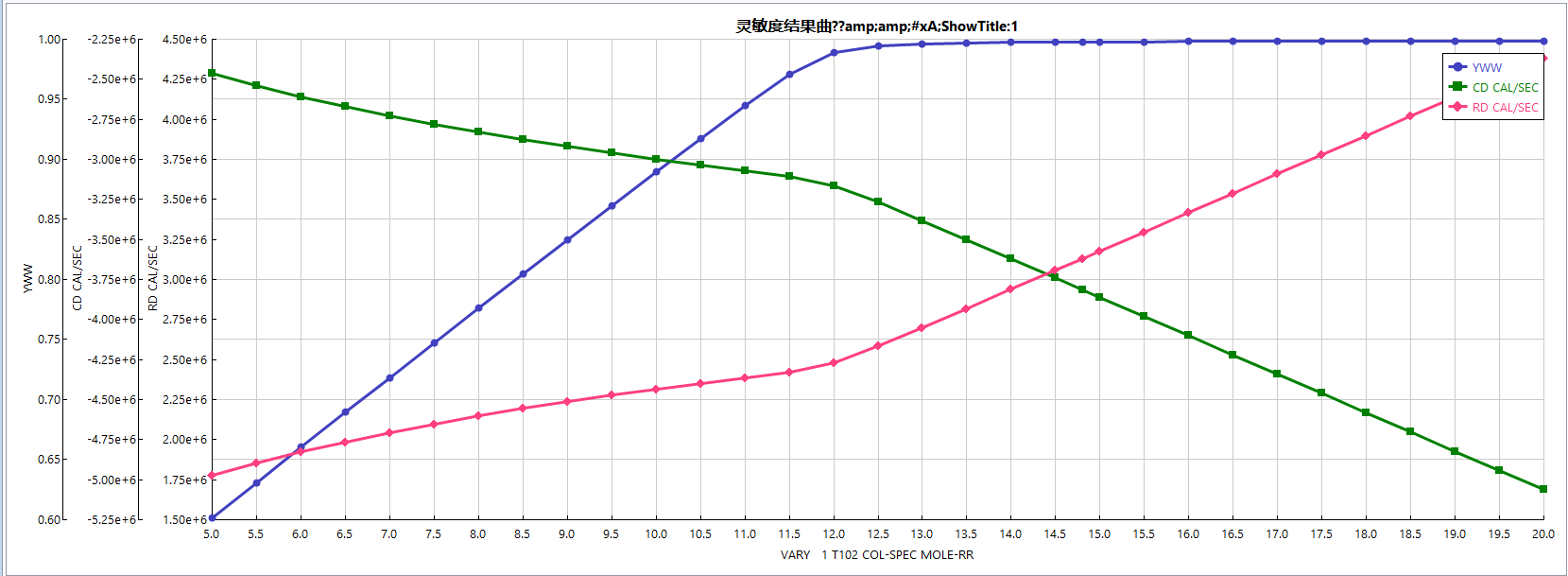

119	T102回流比优化.png	75.70K

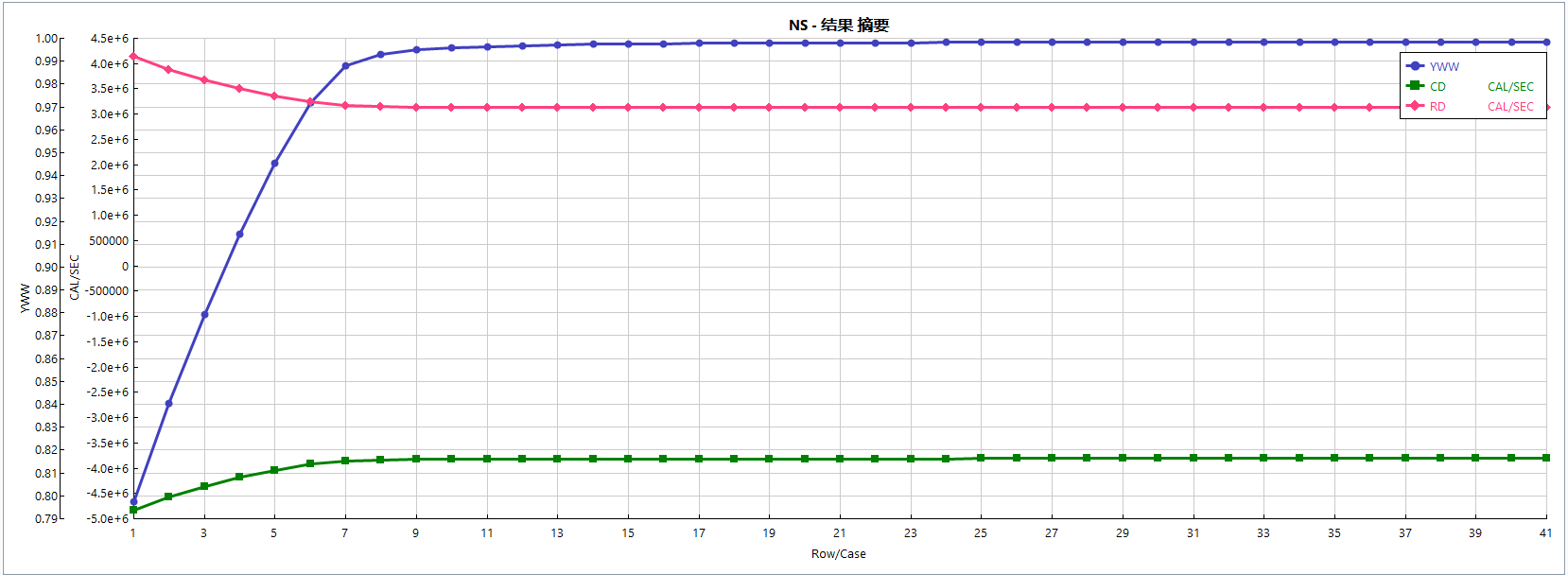

120	T102塔板数优化.png	54.09K

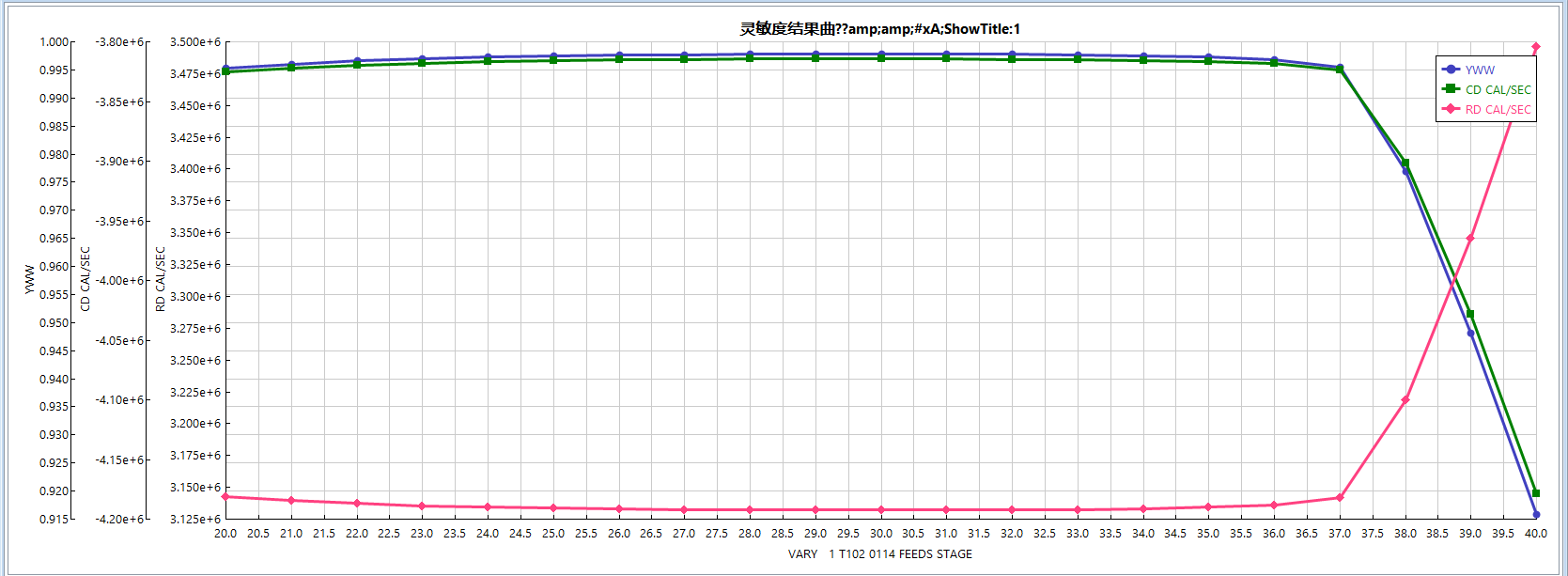

121	T102进料板优化.png	71.15K

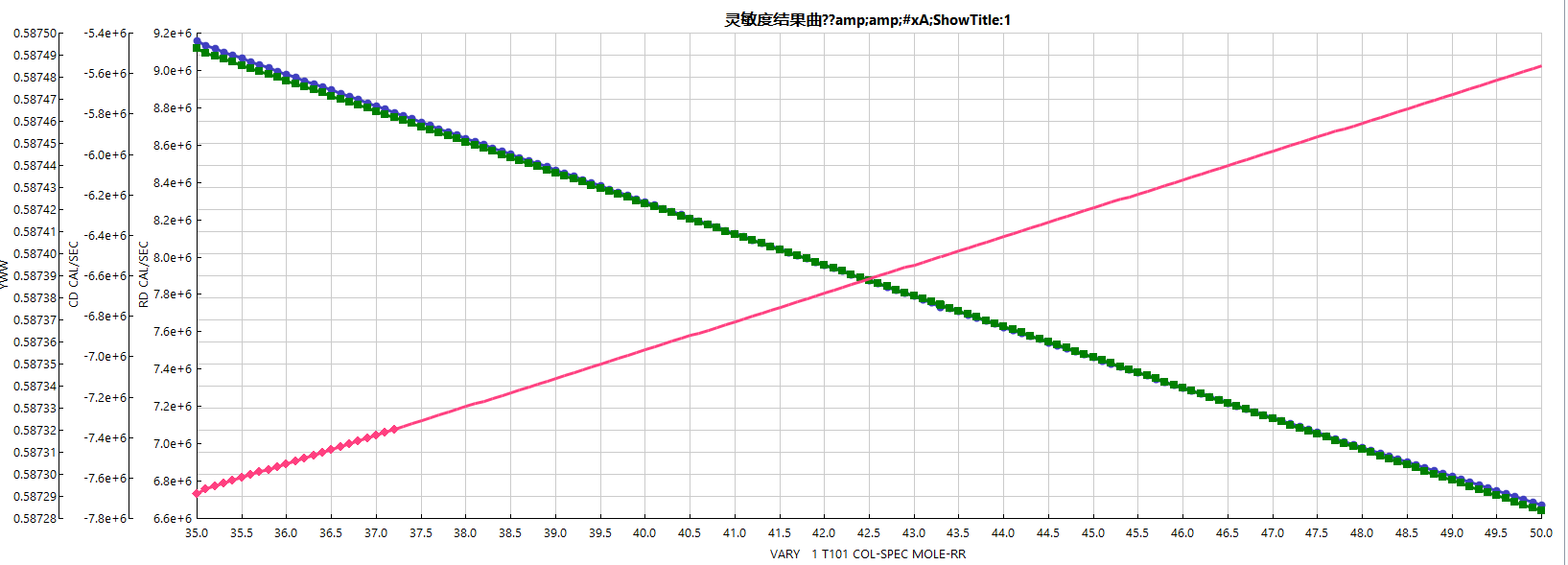

122	T102馏出物进料比优化.png	73.33K
123	HydraulicAnalysisReport-T0104_INT-1.pdf	2.85M
124	T0104塔设计校核.bkp	3.77M
125	1.png	347.73K
126	2.png	83.23K

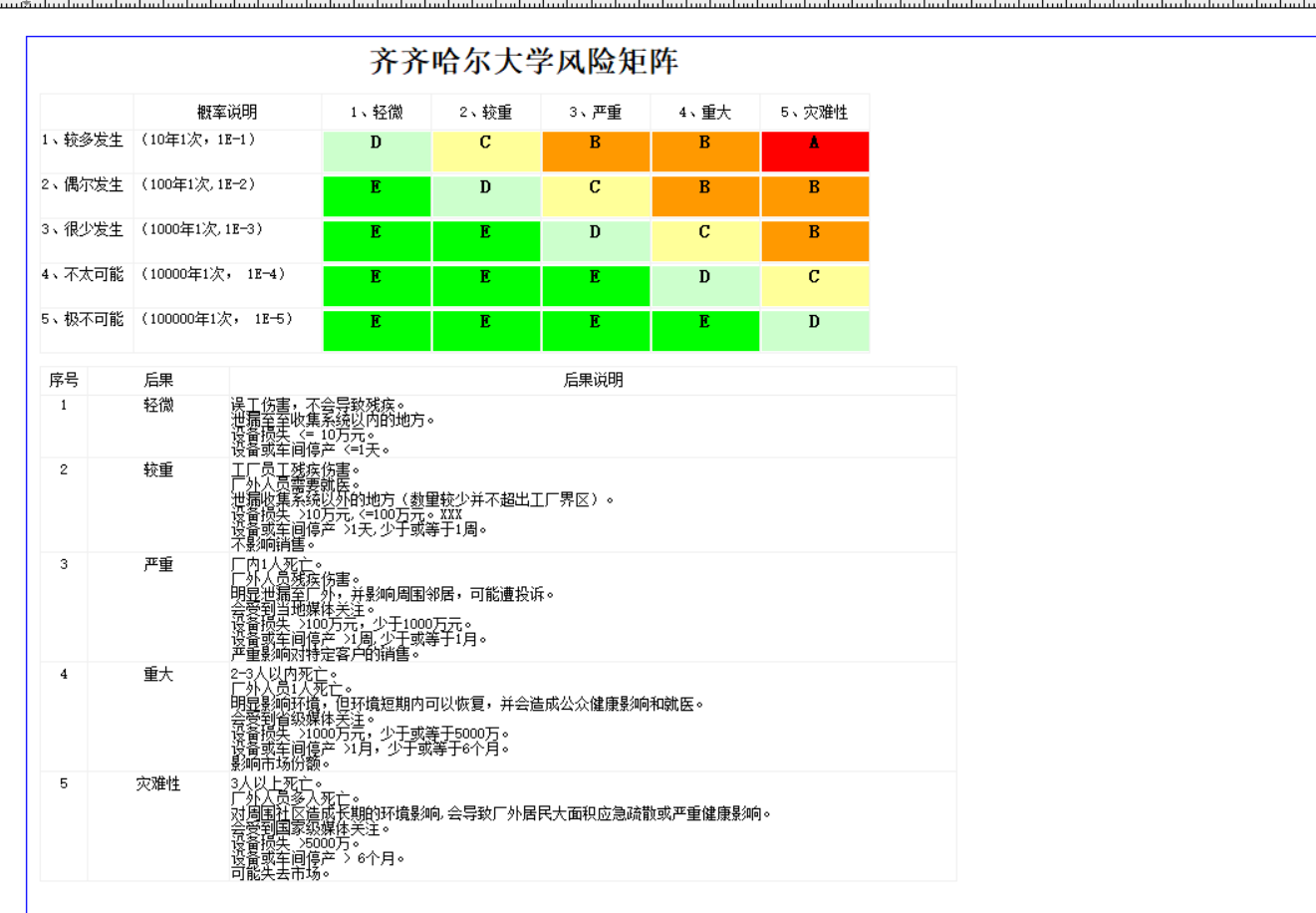

127	3.png	155.88K
128	4.png	78.20K
129	5.png	75.60K

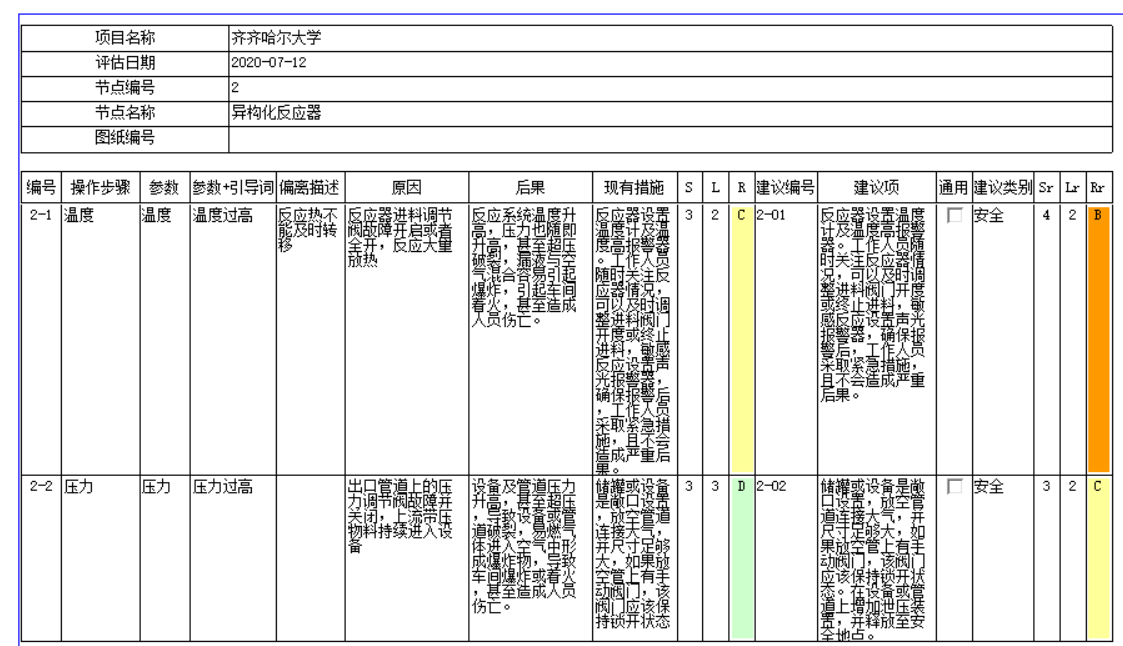

130	6.png	141.90K
131	泵选型一览表.docx	5.92M

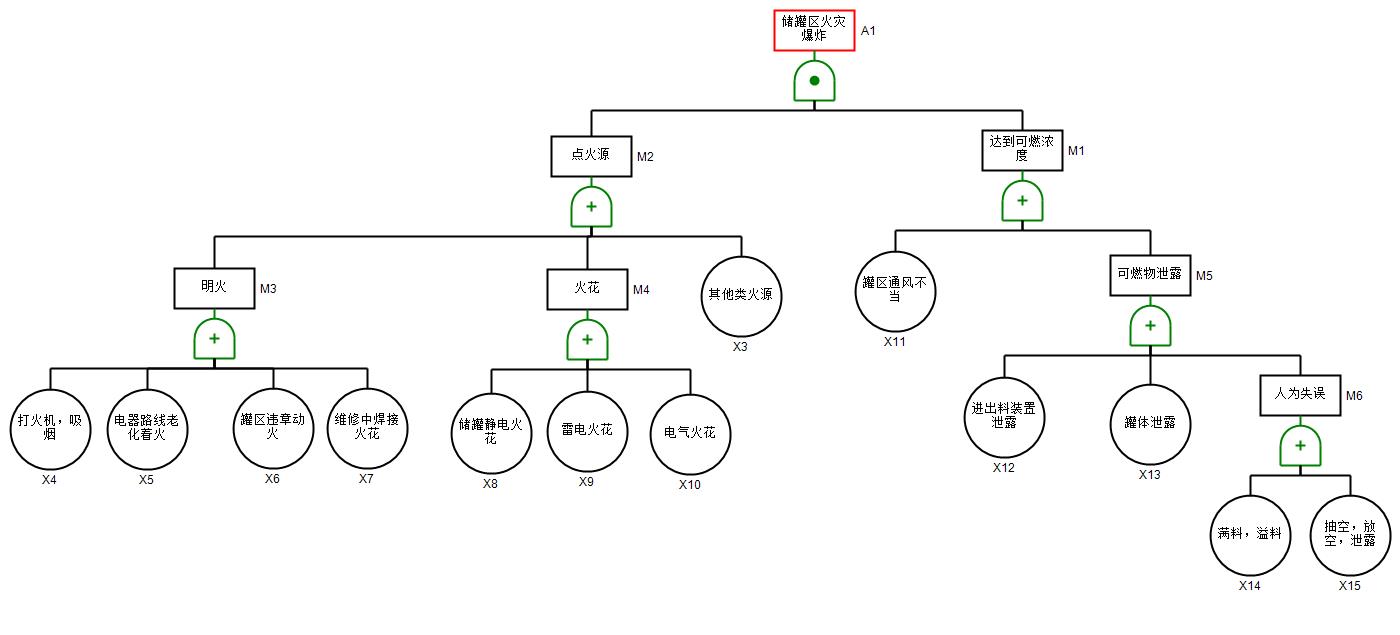

132	储罐区火灾爆炸.jpg	61.09K

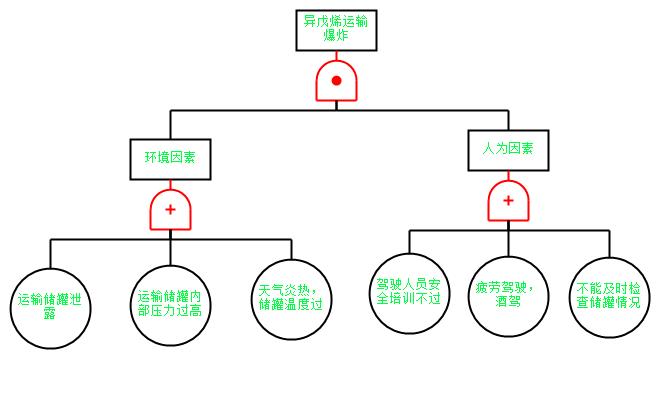

133	异戊烯运输爆炸.jpg	25.07K

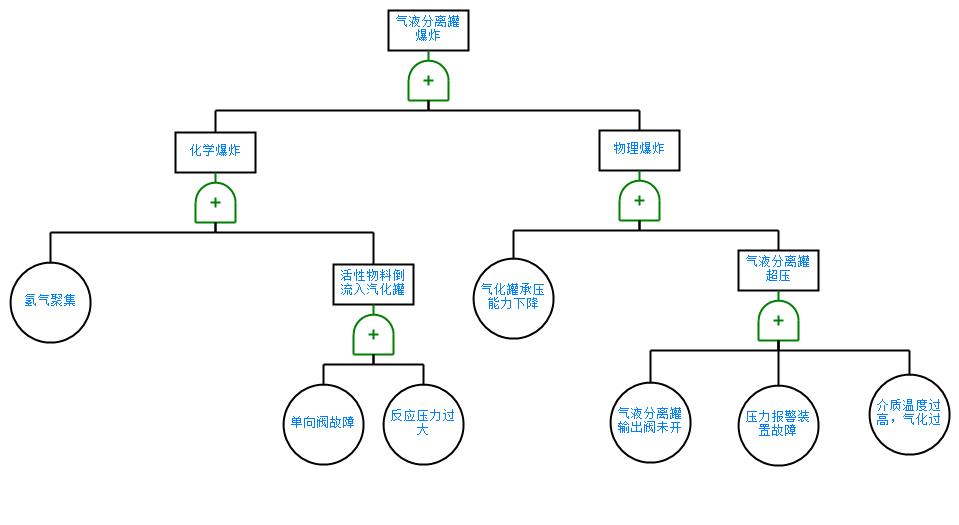

134	气液分离罐爆炸.jpg	37.07K
135	储罐区火灾爆炸-源文件.ffta	11.66K
136	异戊烯运输爆炸-源文件.ffta	8.11K
137	气液分离罐爆炸-源文件.ffta	9.25K
138	严格精馏塔动态模拟.bkp	374.65K
139	严格精馏塔动态模拟.dynf	428.80K
140	_1804rpf.ads	114.05K
141	_1804rpf.apprj	0B
142	_1804rpf.dfm	0B
143	_1804rpf.for	0B
144	_1804rpf.gen	0B
145	_1804rpf.inm	10.89K
146	_1804rpf.prd	82B
147	_1804rpf.rp1	82B
148	_1804rpf.rp2	82B
149	_1804rpf.sum	10.09K
150	严格精馏塔动态模拟.appdf	481.57K
151	严格精馏塔动态模拟.apw	1.66M
152	严格精馏塔动态模拟.for	0B
153	严格精馏塔动态模拟.his	26.29K
154	严格精馏塔动态模拟dyn.appdf	454.83K
155	闪蒸和严格精馏动态模拟backup.bk	254.12K
156	1-戊有所值-优化换热前.hch	4.82M
157	2-戊有所值-优化换热后.hch	1.87M

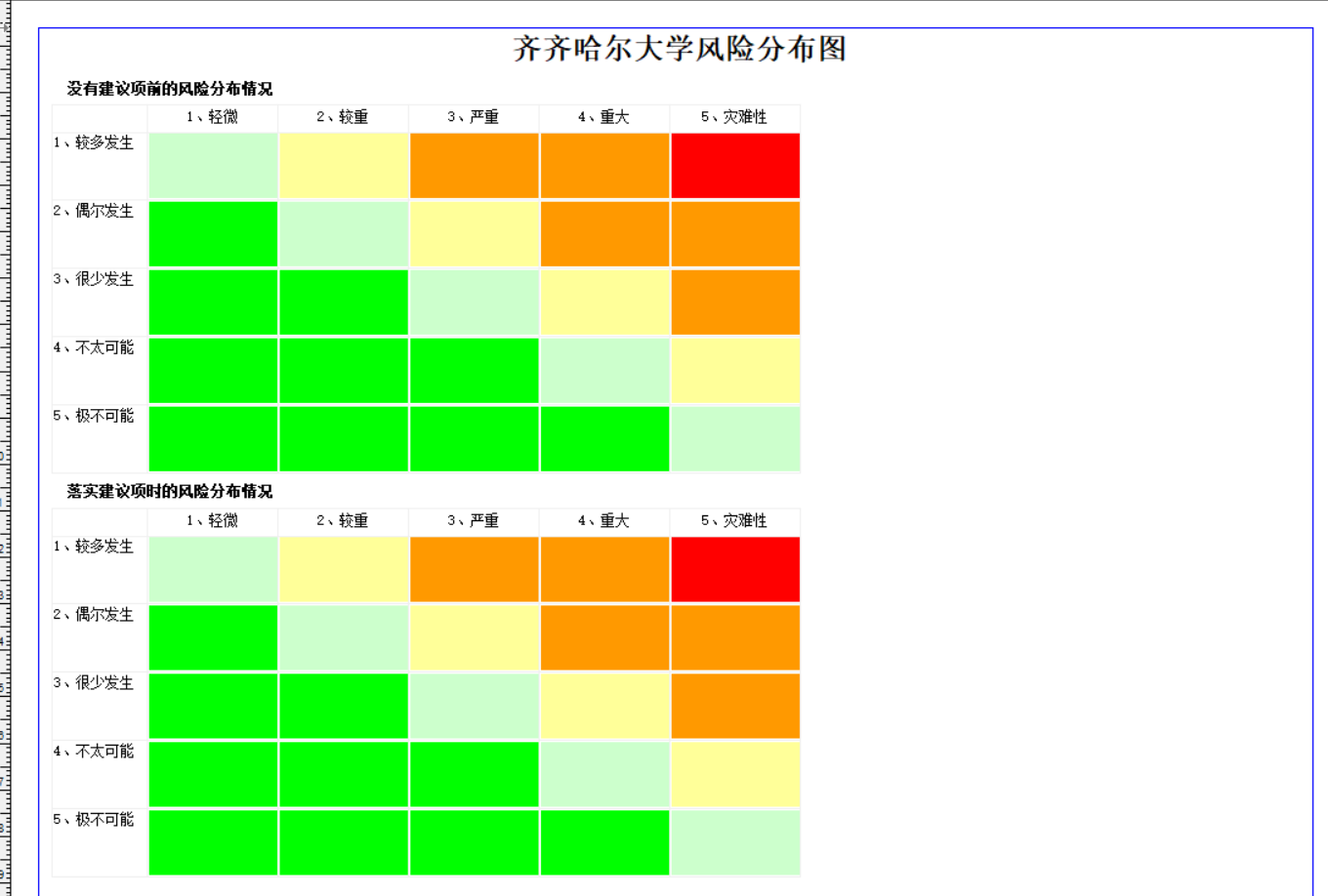

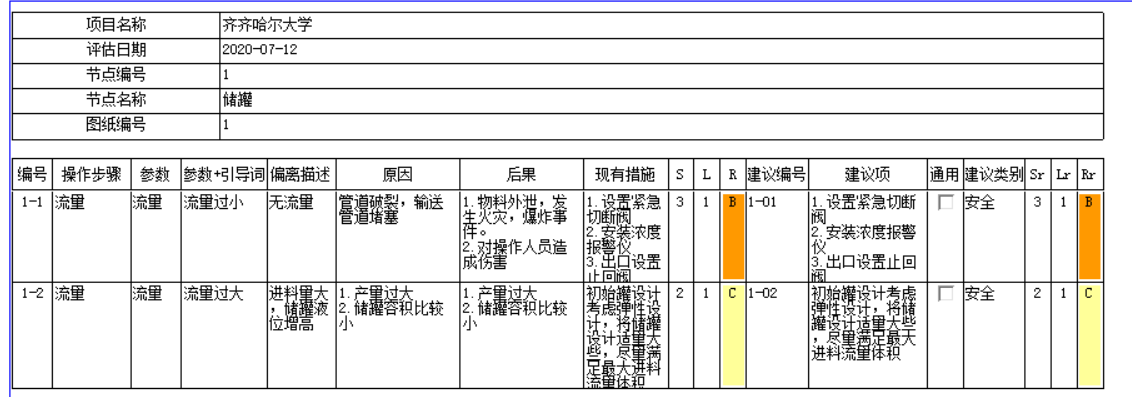

158	E0202.EDR	270.32K
159	E0302.EDR	253.53K
160	SW6T101.docx	182.39K
161	SW6T102.docx	181.84K

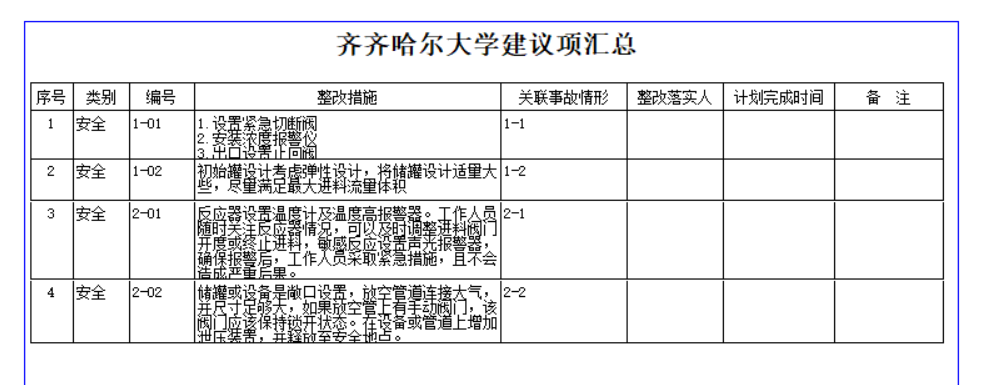

162	SW6T103.docx	182.31K
163	SW6T104.docx	169.95K
164	SW6T201.docx	181.38K
165	SW6T301.docx	170.36K
166	T0102.cn2	30.20K
167	T0103.cn2	30.20K
168	T0104.cn2	30.20K
169	T0201.cn2	30.20K
170	T0301.cn2	30.20K
171	E0202.docx	164.35K
172	E0202.fx2	24.00K
173	E0302.docx	109.99K
174	E0303.fx2	24.00K

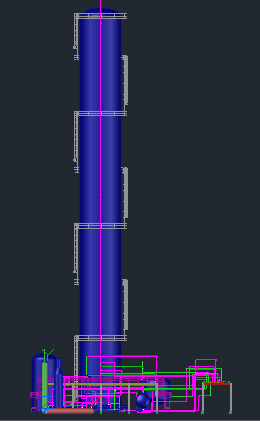

175	1-前视图.PNG	9.35K
176	2-左视图.PNG	7.84K

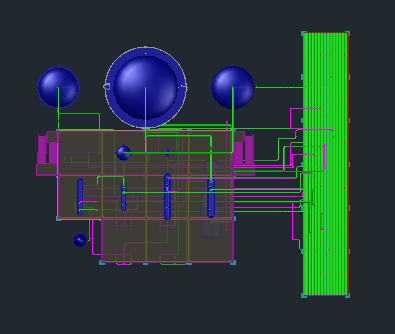

177	3-俯视图.PNG	27.15K

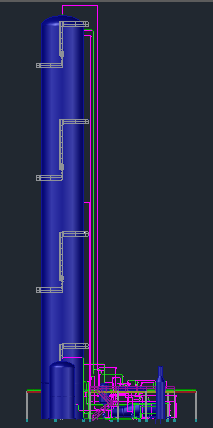

178	4-西南等轴测.PNG	28.00K

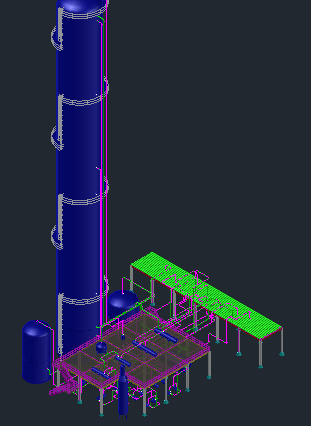

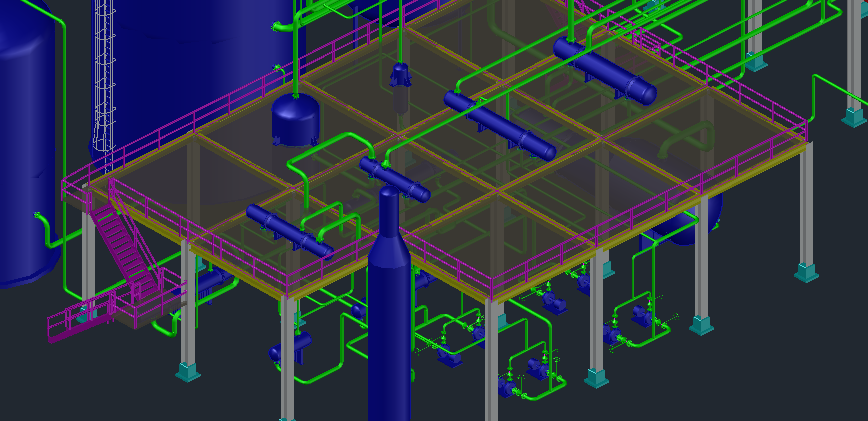

179	5-自定义视图.PNG	149.83K
180	异戊烷脱氢三维图2.dwg	14.84M

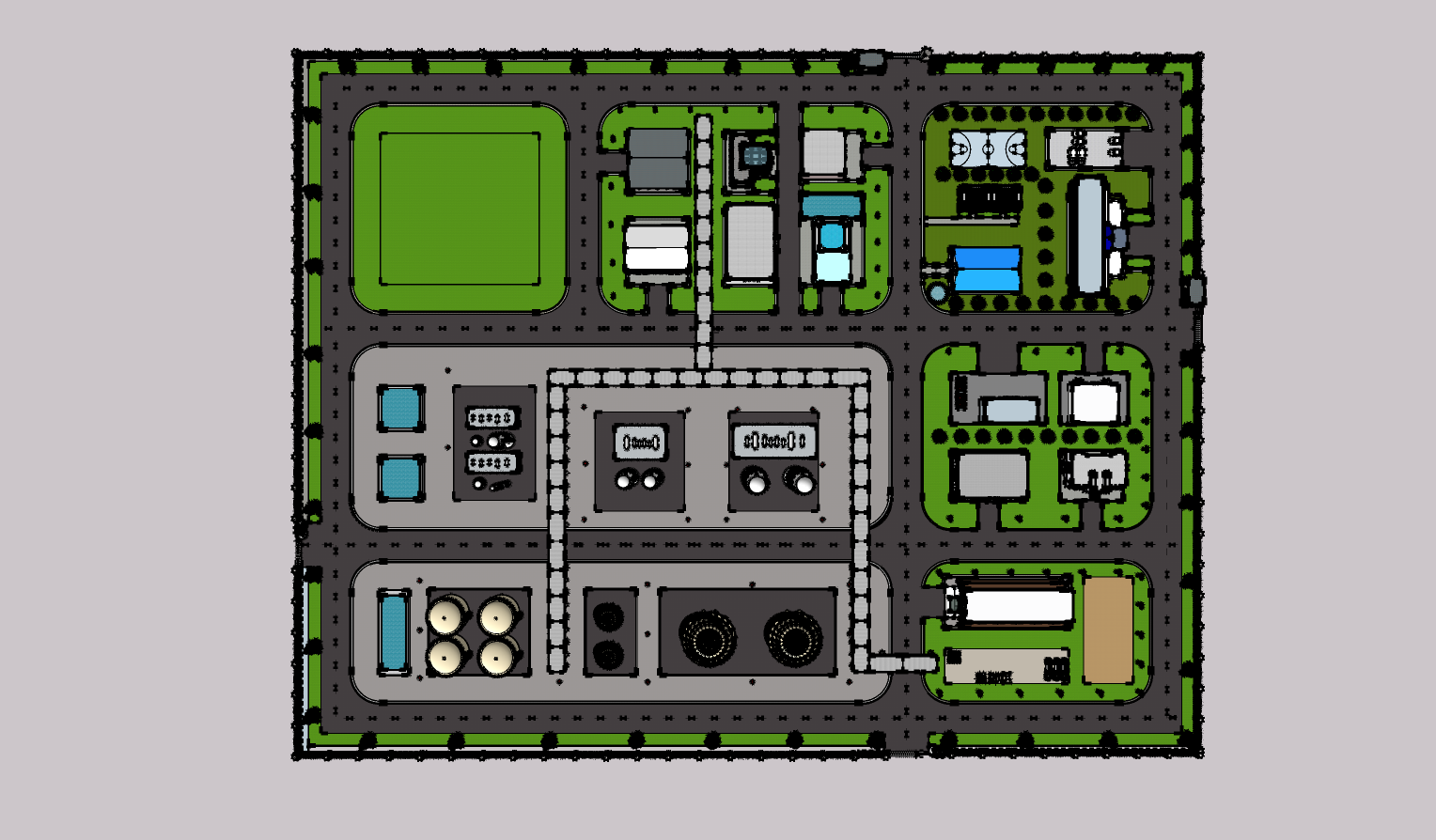

181	1-俯视图.png	349.00K
182	2-总览图.png	227.97K

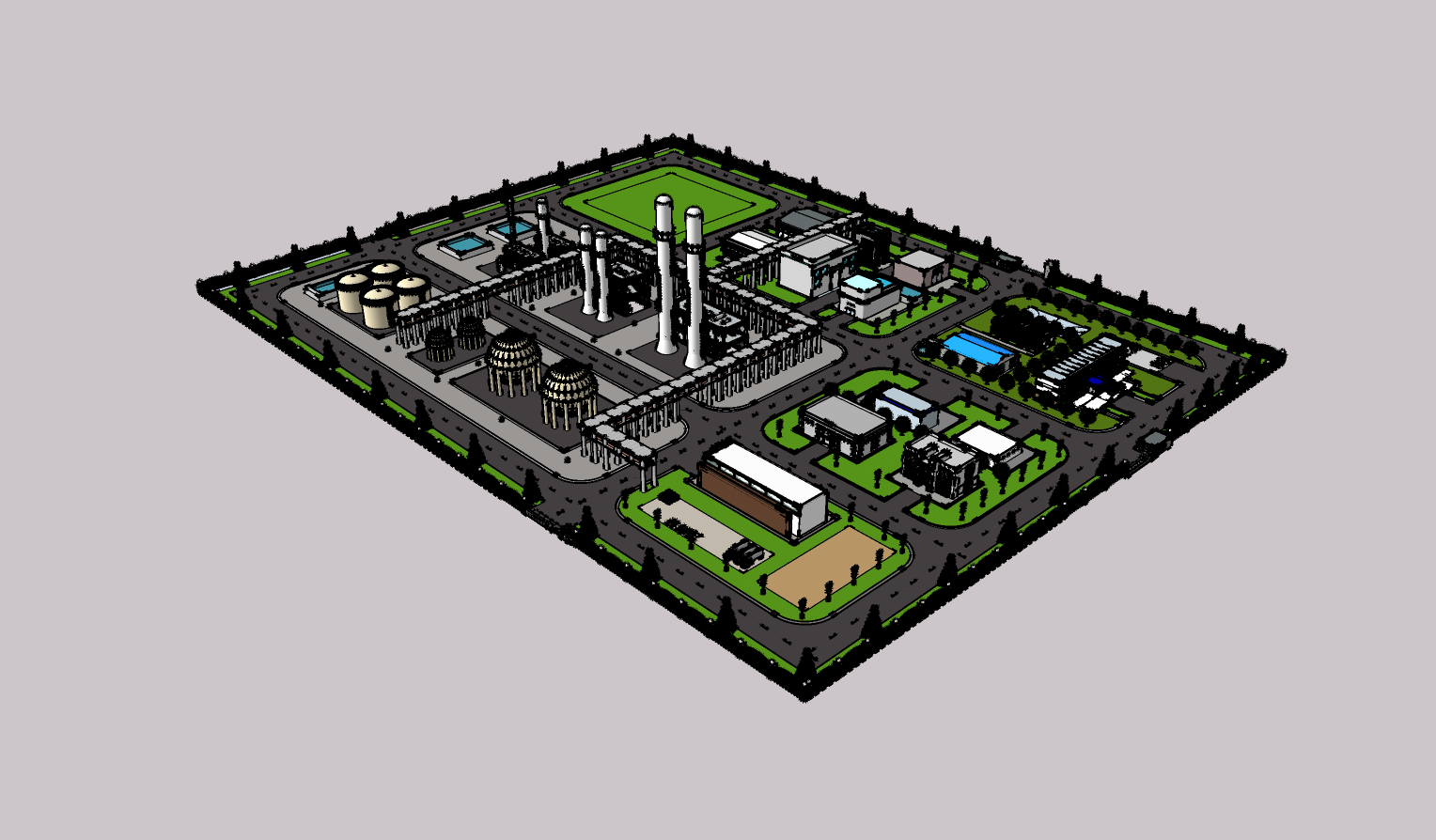

183	3-入口图.png	331.47K

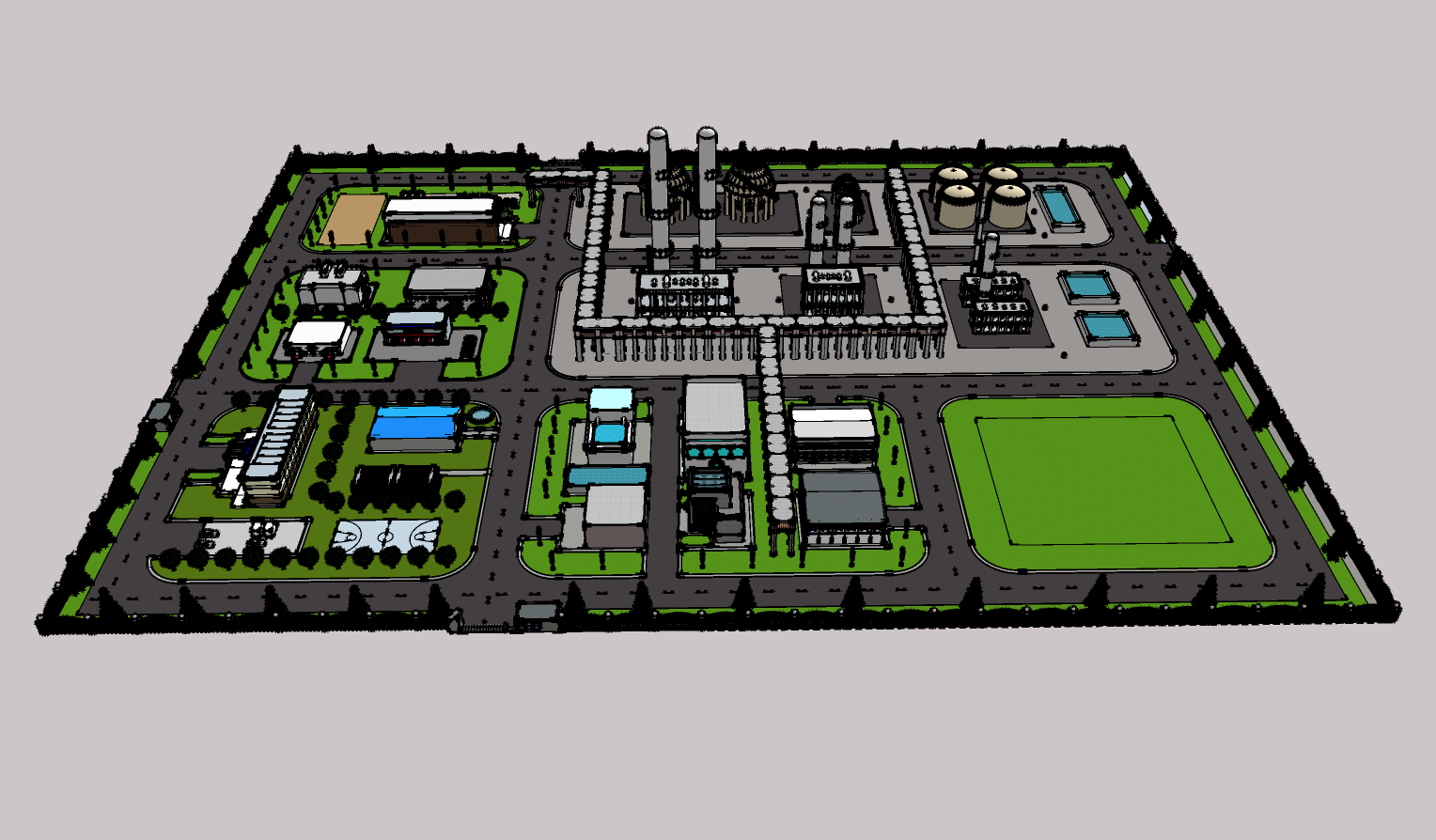

184	三位厂区源文件.skp	64.01M
185	危险分析源文件内容.docx	12.72K
186	异戊烯危险分析.alo	4.73K

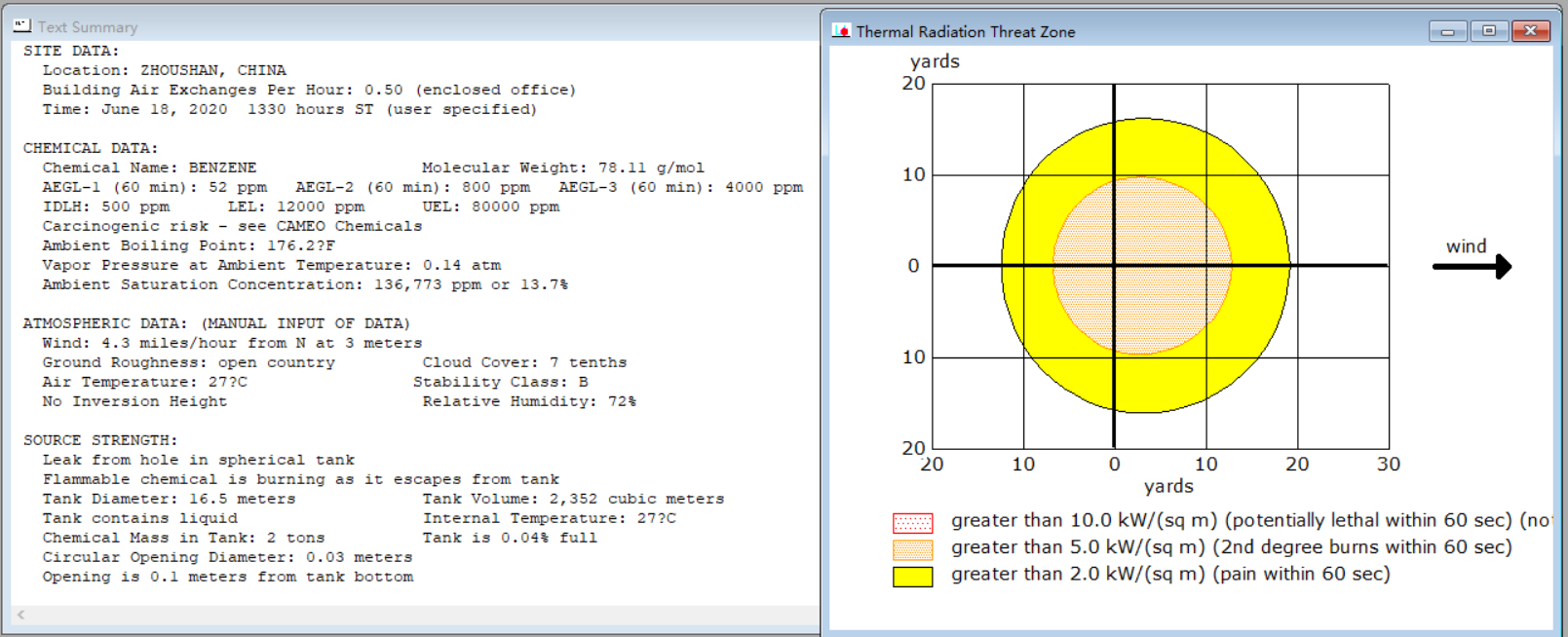

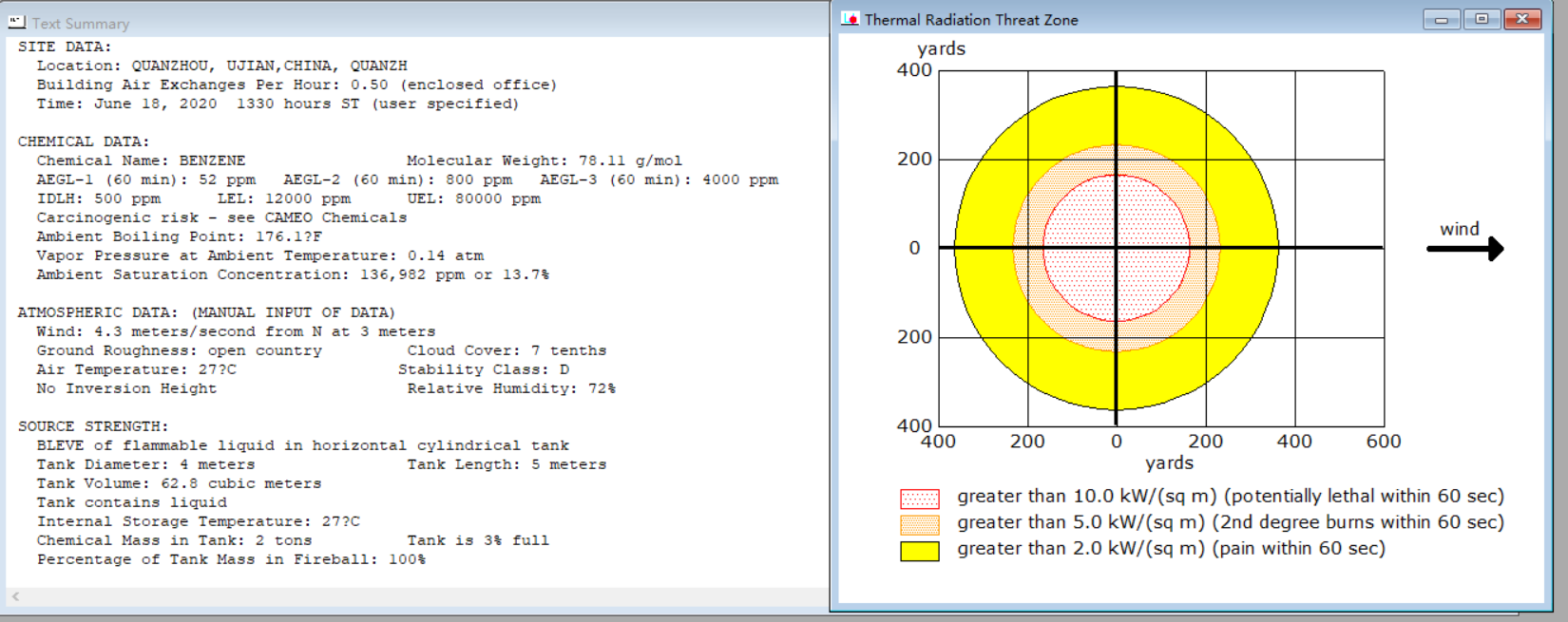

187	异戊烯危险分析示意图.png	226.18K
188	异戊烷危险分析.alo	4.73K
189	异戊烷危险分析示意图.png	218.95K
190	正戊烷危险分析.alo	4.73K

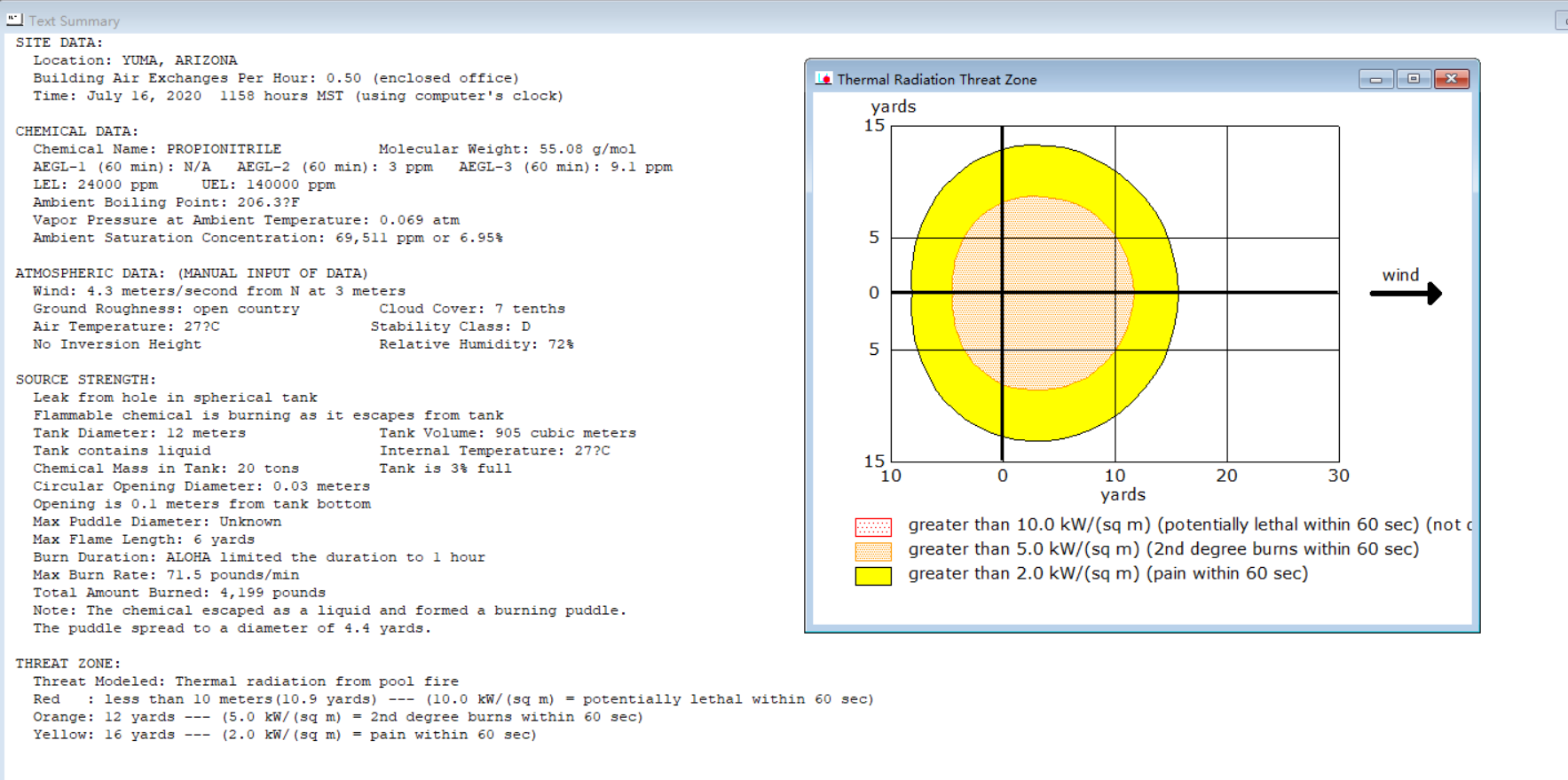

191	正戊烷危险分析图.png	284.66K
192	环戊烷危险分析.alo	4.73K

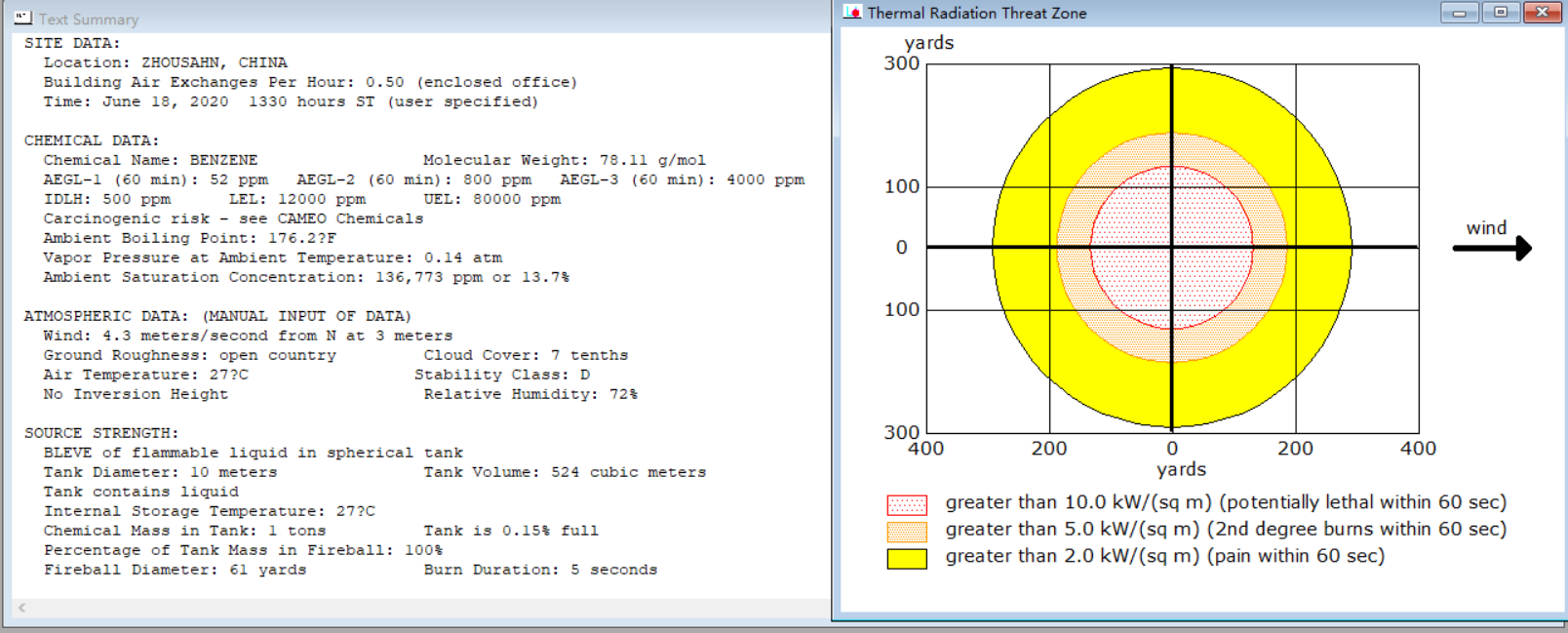

193	环戊烷危险分析示意图.png	225.28K
194	厂区噪音分析-源文件.ein	785B

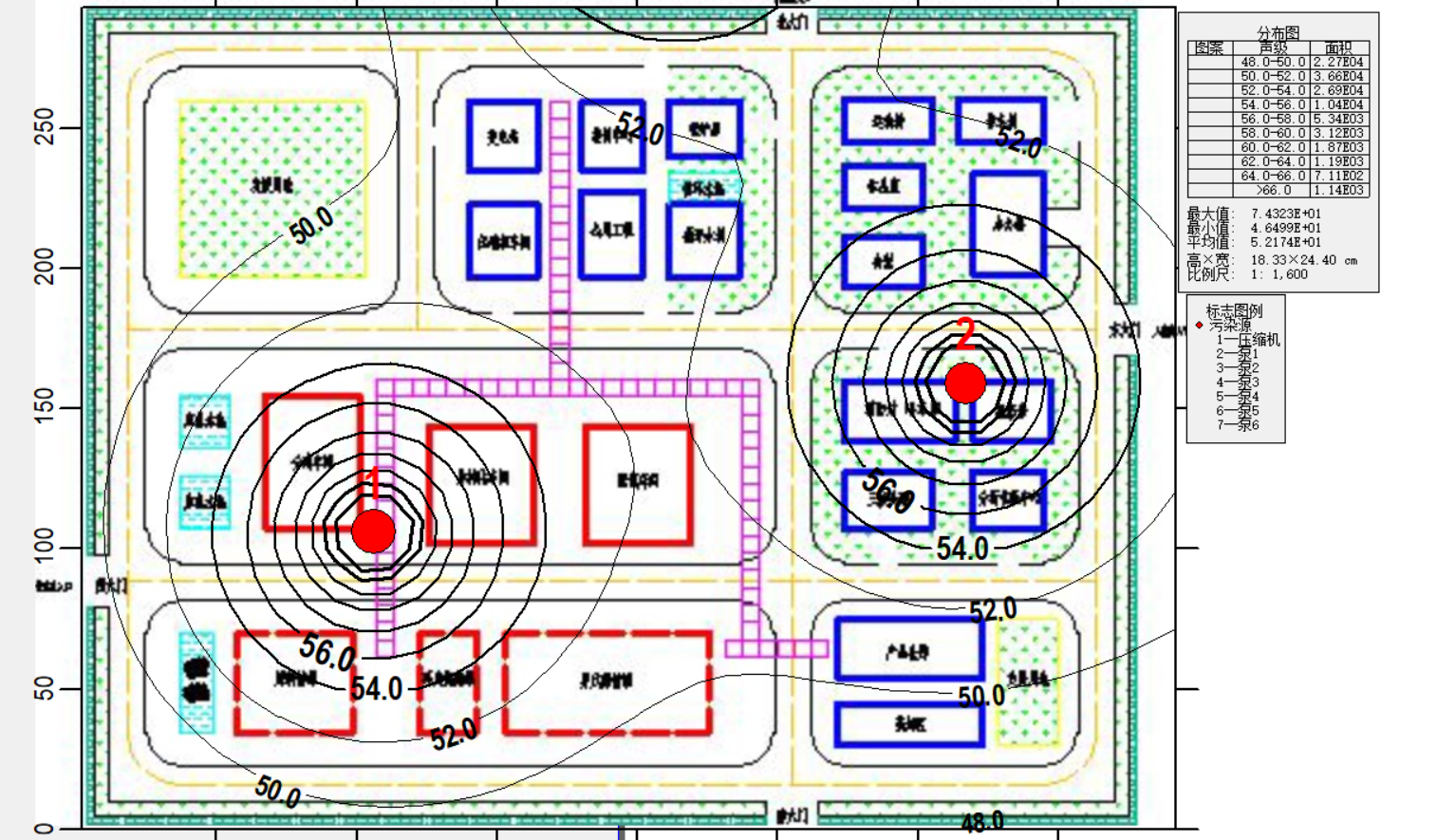

195	厂区噪音分析图.png	1.49M
