青岛炼化6万吨年异戊烯项目初步设计（ID:2696810）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

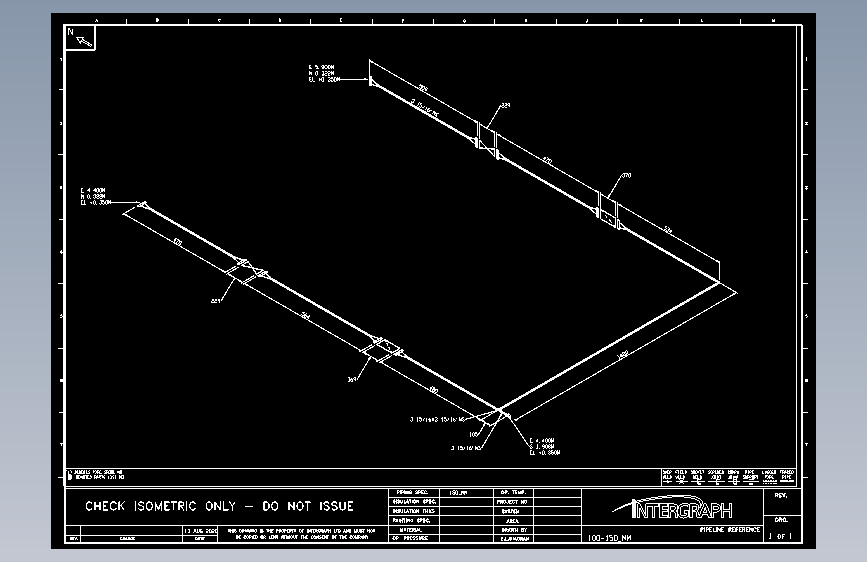

0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17593969505333.zip | 233.79M |
| 2 | 致评委老师.txt | 2.71K |
| 3 | 0-readme.txt | 1.32K |
| 4 | 异构化动力学文献1.pdf | 257.93K |
| 5 | 异构化动力学文献2.pdf | 1.24M |
| 6 | 异构化反应动力学说明.docx | 1.22M |
| 7 | 1.Pt_Sn_碱_r_Al_2O__省略_化剂中氯和碱含量对戊烷脱氢的影响_李沛明.caj-2020-02-29-21-57-09-349.pdf | 10.17M |
| 8 | 2.异戊烷在Pt_Sn_碱_Al_2O_3催化剂上脱氢动力学特性研究_朱常发1.pdf | 452.22K |
| 9 | 脱氢反应动力学说明.docx | 1.29M |
| 10 | 1.1-除沫器安装的改进_王丽博.pdf | 2.23M |
| 11 | 1.2管式反应器专利.pdf | 338.17K |
| 12 | 1.3一种新型管式圆筒加热炉.pdf | 185.75K |
| 13 | 1.4ZIF-8吸附分离正戊烷和异戊烷参考文献.pdf | 845.16K |
| 14 | 1.5离子液体液液分离器专利.caj | 294.68K |
| 15 | 1.6模块化高效分离装置.pdf | 1.13M |
| 16 | 1.7Et_3NHCl_AlCl_3离子液体物性的研究_范苏娴.caj | 875.37K |
| 17 | 1.8浙江大学聚合物分离膜材料表界面工_省略_动的水溶性离子液体.pdf | 702.01K |
| 18 | 1.9一种防水管道_刘旭日_龚楠.caj | 9.57M |
| 19 | 虎嗅蔷薇Aspen视频演示.mp4 | 6.04M |
| 20 | 虎嗅蔷薇流程模拟（加换热网络，热泵精馏，双效精馏）1.bkp | 1.94M |
| 21 | 虎嗅蔷薇流程模拟（加换热网络，热泵精馏，双效精馏）2.bkp | 1.26M |
| 22 | 虎嗅蔷薇流程模拟（加换热网络，热泵精馏，双效精馏）3.bkp | 1.84M |
| 23 | 1-DSTWU-NSTAGE.bkp | 171.52K |

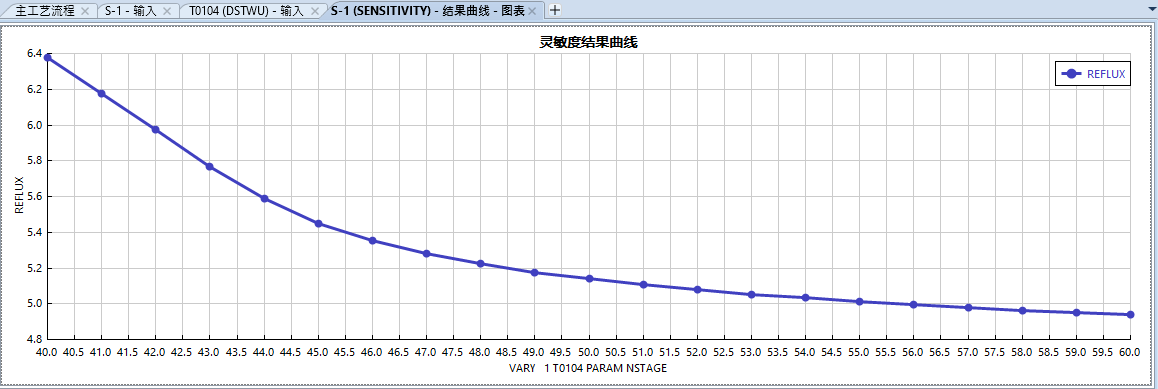

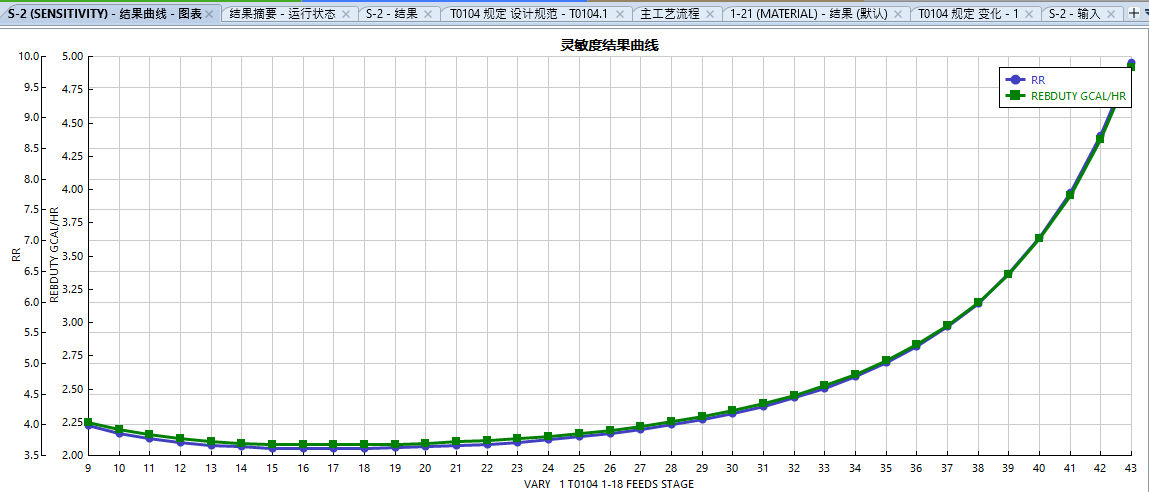

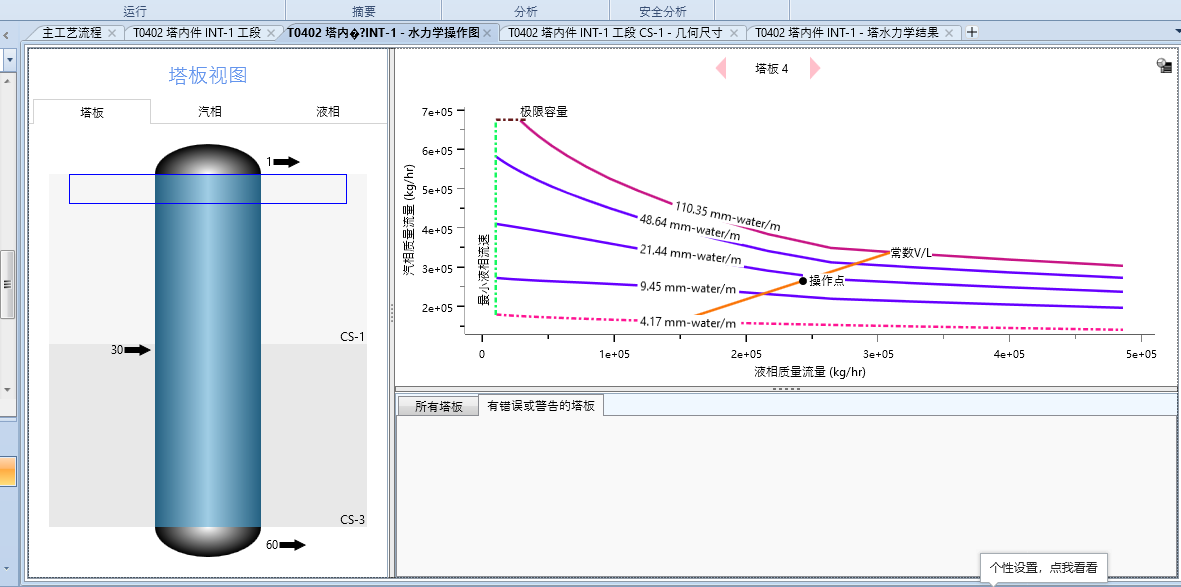

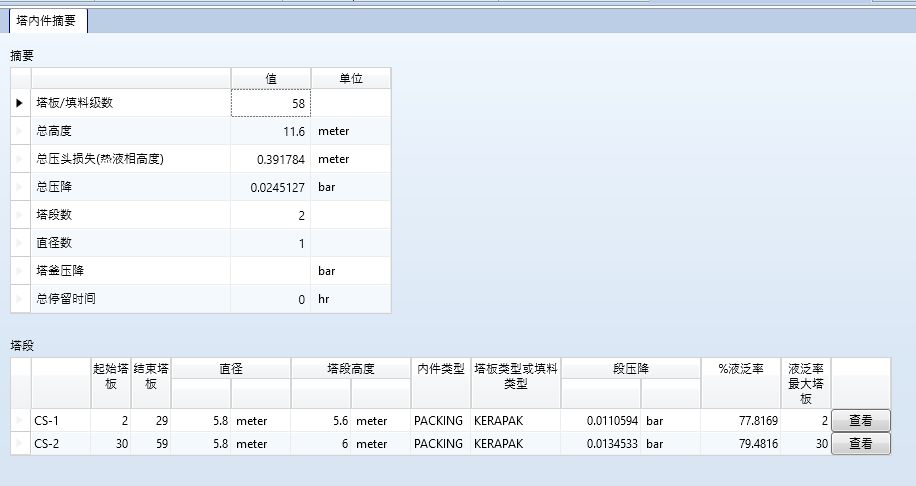

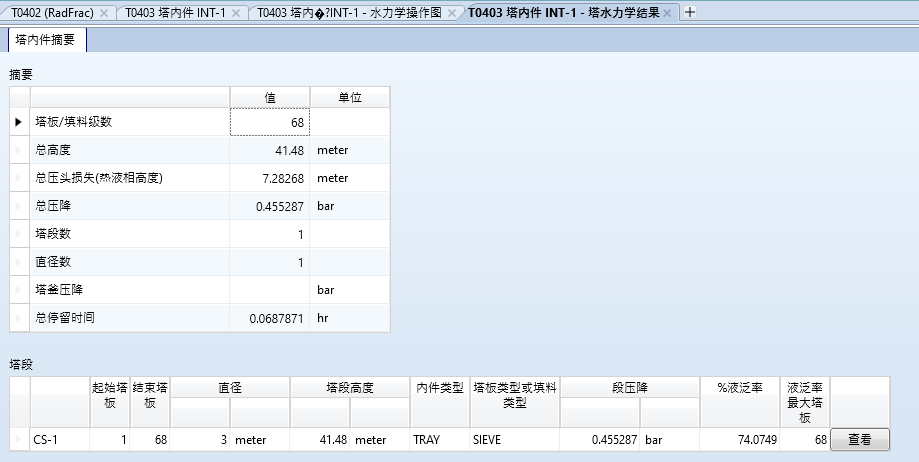

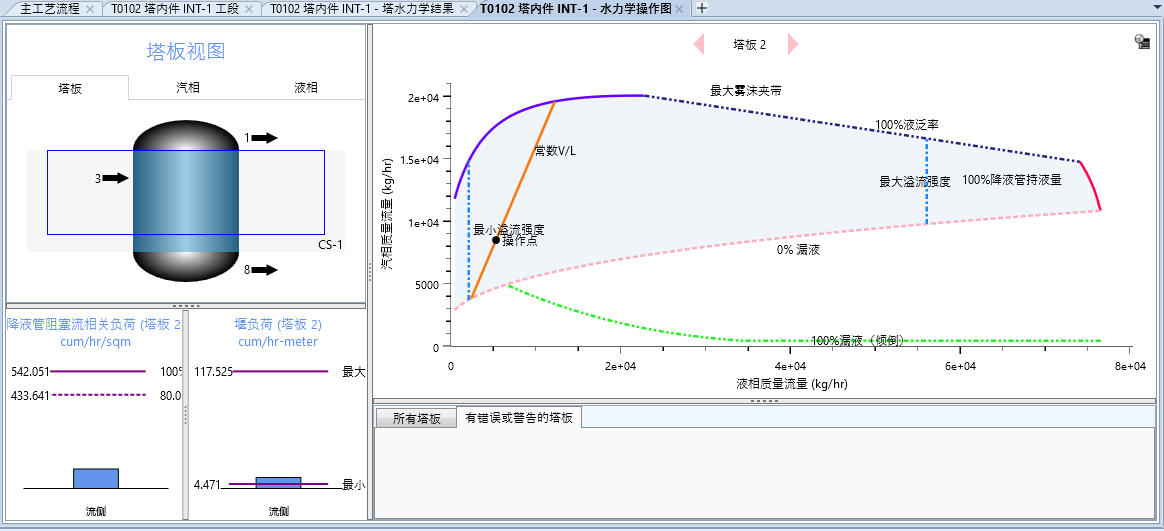

| 24 | 1-DSTWU-NSTAGE.png | 24.20K |
| 25 | 2-FEEDSTG-RR-RB.bkp | 305.40K |
| 26 | 2-FEEDSTG-RR-RB.png | 37.05K |
| 27 | 3-Optimization-Results.bkp | 266.13K |
| 28 | 4-以T0104异戊烷精馏塔为例.docx | 1.15M |
| 29 | 4-以T0104异戊烷精馏塔为例.pdf | 700.17K |
| 30 | T04021.bkp | 1.97M |
| 31 | T04021.png | 74.02K |
| 32 | T04022.png | 34.16K |
| 33 | T01021.bkp | 2.14M |
| 34 | T01021.png | 68.58K |
| 35 | T01022.png | 39.81K |
| 36 | T01031.bkp | 2.49M |
| 37 | T01031.png | 60.06K |
| 38 | T01032.png | 33.04K |

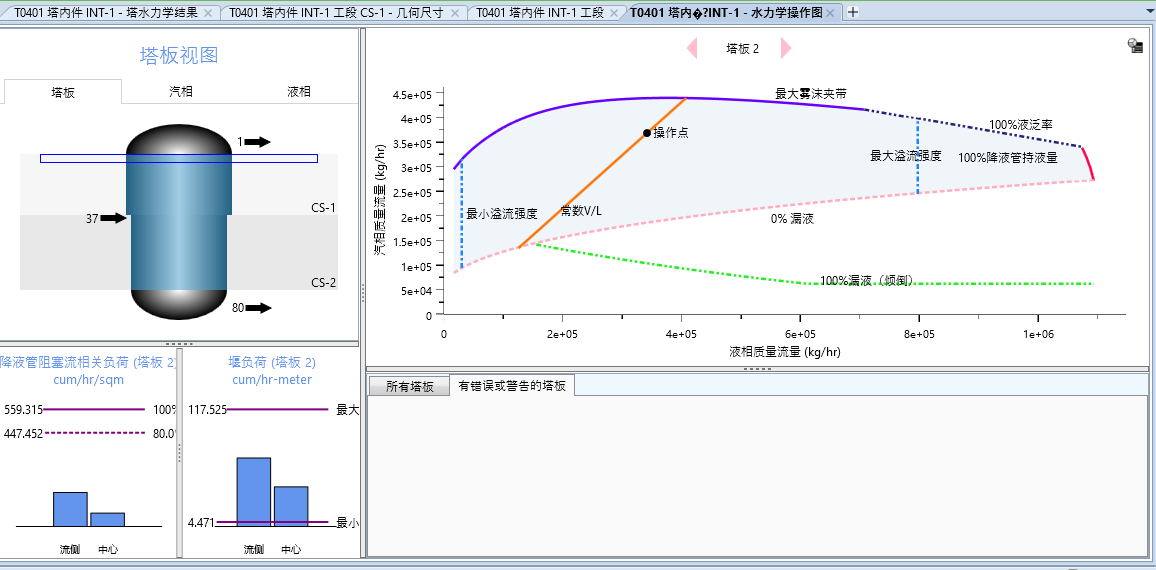

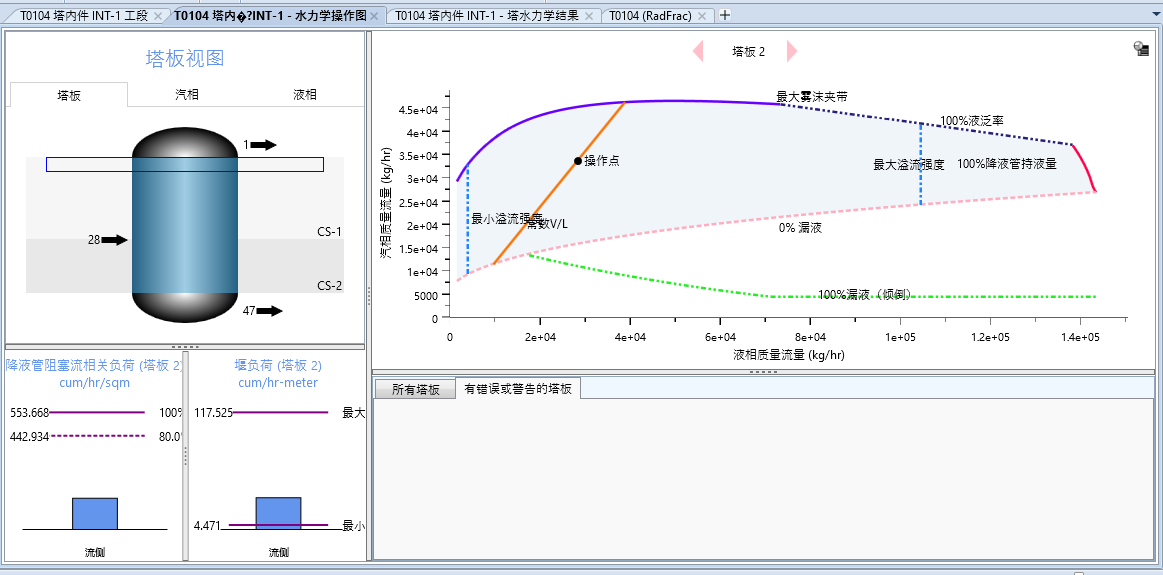

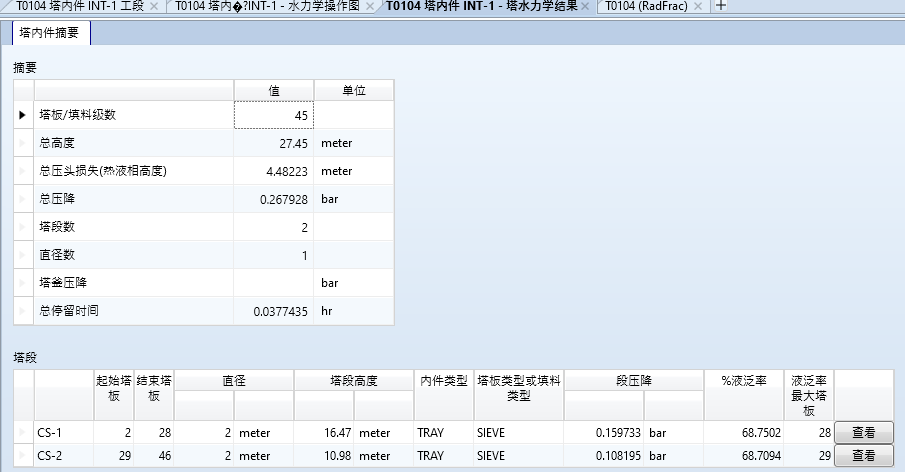

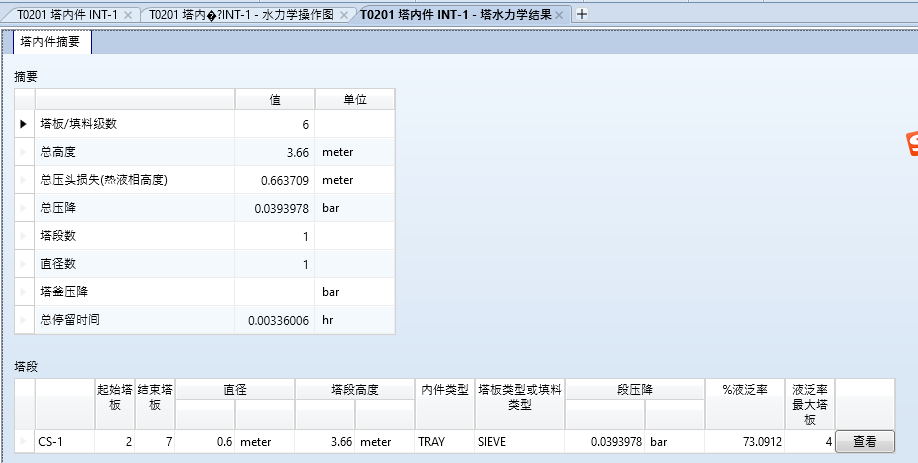

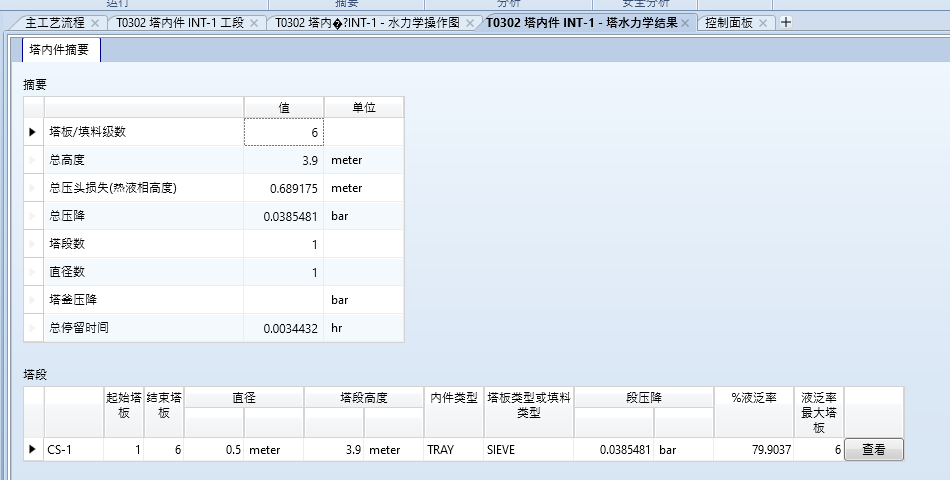

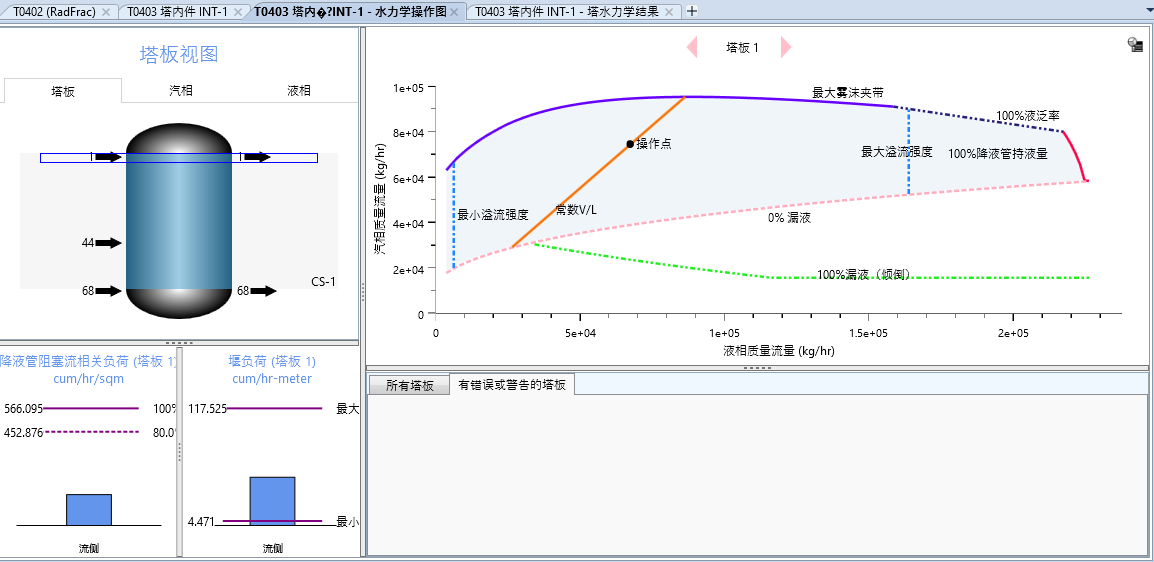

| 39 | T01041.bkp | 1.74M |
| 40 | T01041.png | 61.20K |
| 41 | T01042.png | 32.97K |
| 42 | T02011.bkp | 2.34M |
| 43 | T02011.png | 59.54K |
| 44 | T02012.png | 31.01K |
| 45 | T02021.bkp | 2.61M |
| 46 | T02021.png | 72.50K |
| 47 | T02022.png | 39.56K |
| 48 | T04011.bkp | 3.43M |
| 49 | T04011.png | 61.16K |
| 50 | T04012.png | 34.37K |
| 51 | T04031.bkp | 2.74M |
| 52 | T04031.png | 58.15K |
| 53 | T04032.png | 30.09K |
| 54 | 0104异戊烷精馏塔为例.docx | 162B |
| 55 | WRL0003.tmp | 0B |
| 56 | R0101温度压力优化确定.bkp | 1.84M |

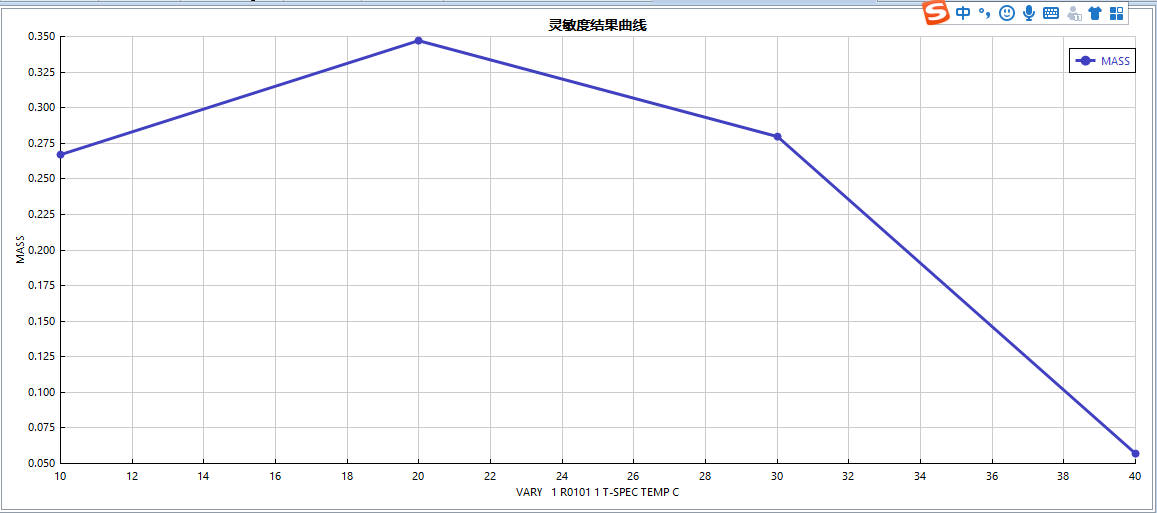

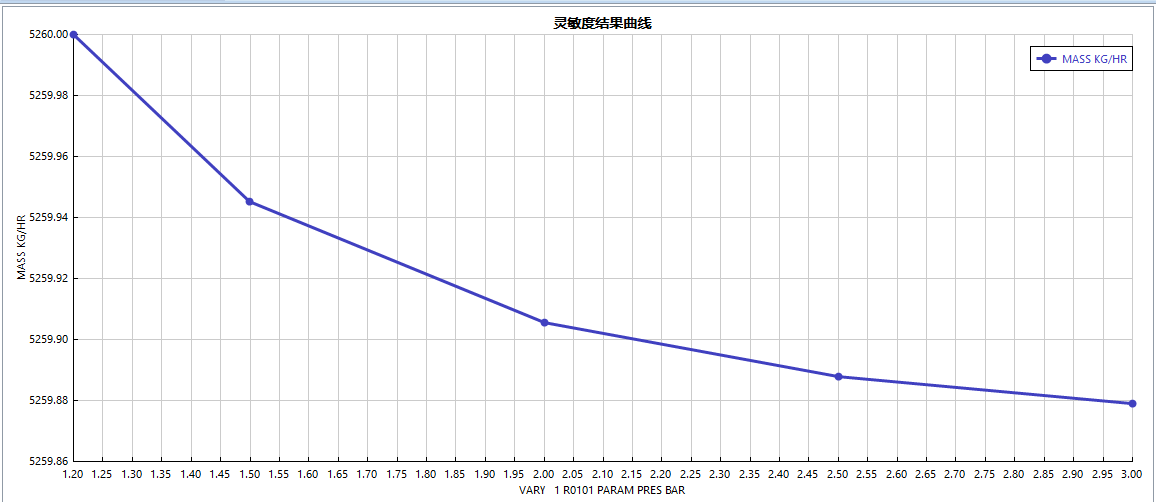

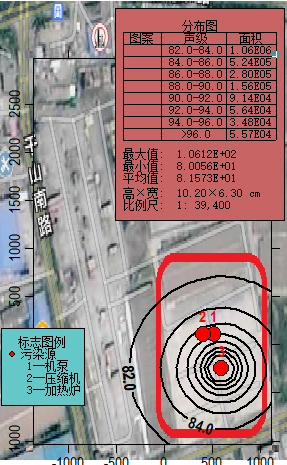

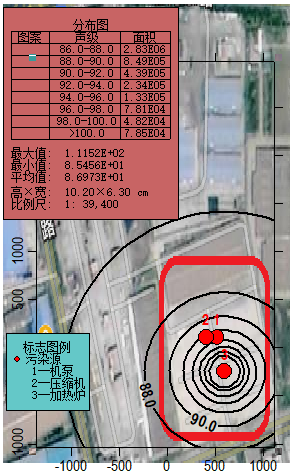

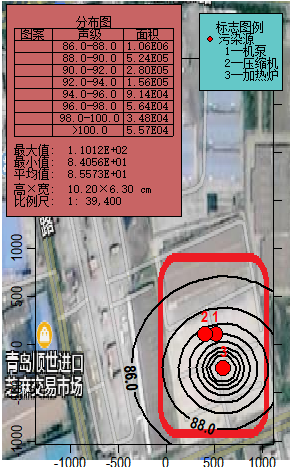

| 57 | 压力.png | 30.42K |
| 58 | 温度.png | 36.03K |
| 59 | 中国石化青岛炼化年产6万吨异戊烯项目.opexxmh | 332.00K |
| 60 | A计权声级分布图.png | 109.68K |
| 61 | B计权声级分布图.png | 94.93K |
| 62 | C计权声级分布图.png | 97.71K |
| 63 | 噪声衰减分布计算.ein | 14.47K |
| 64 | 噪声衰减综合计算.ein | 1.97K |

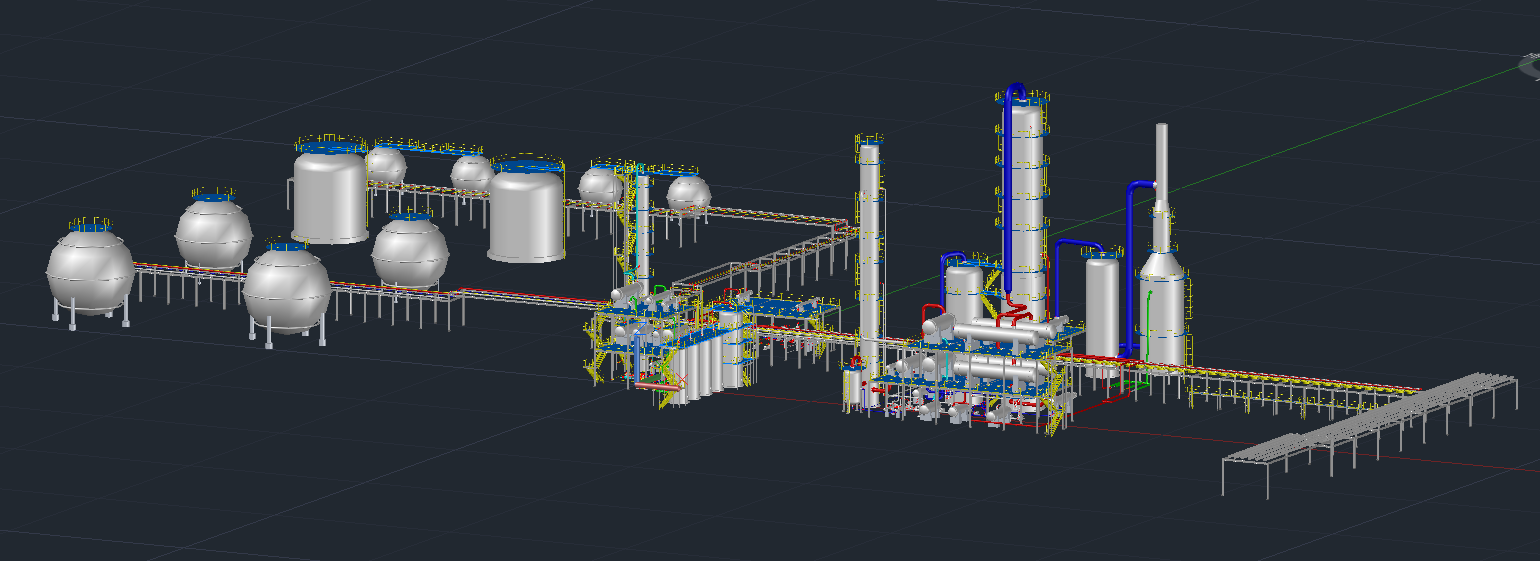

| 65 | 6-车间三维管道源文件.dwg | 11.69M |
| 66 | 7-车间三维管道源文件.bak | 11.67M |
| 67 | 8-说明.txt | 697B |

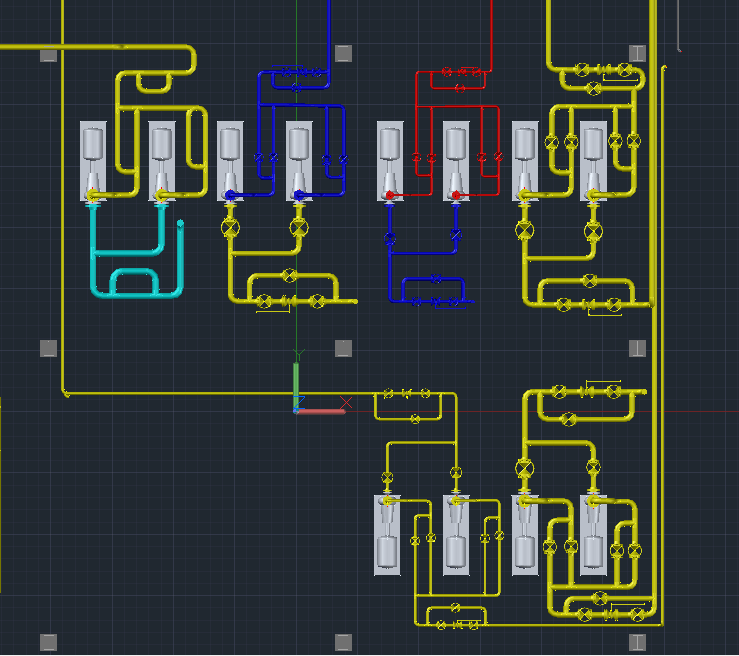

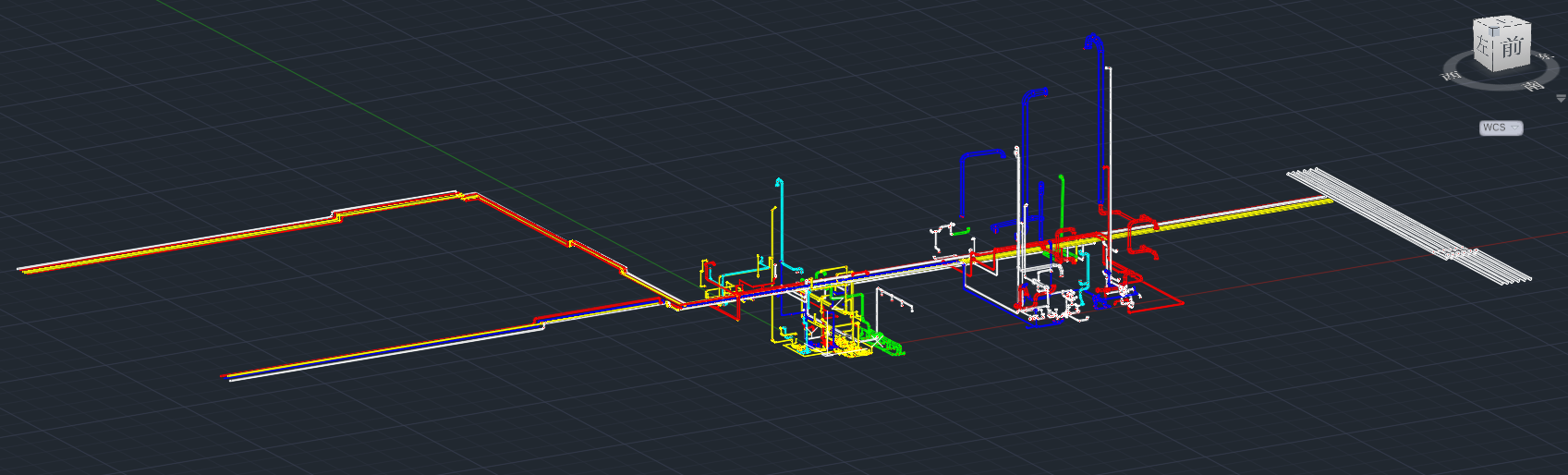

| 68 | 全车间管道图1.png | 481.11K |
| 69 | 全车间管道图2.png | 87.10K |

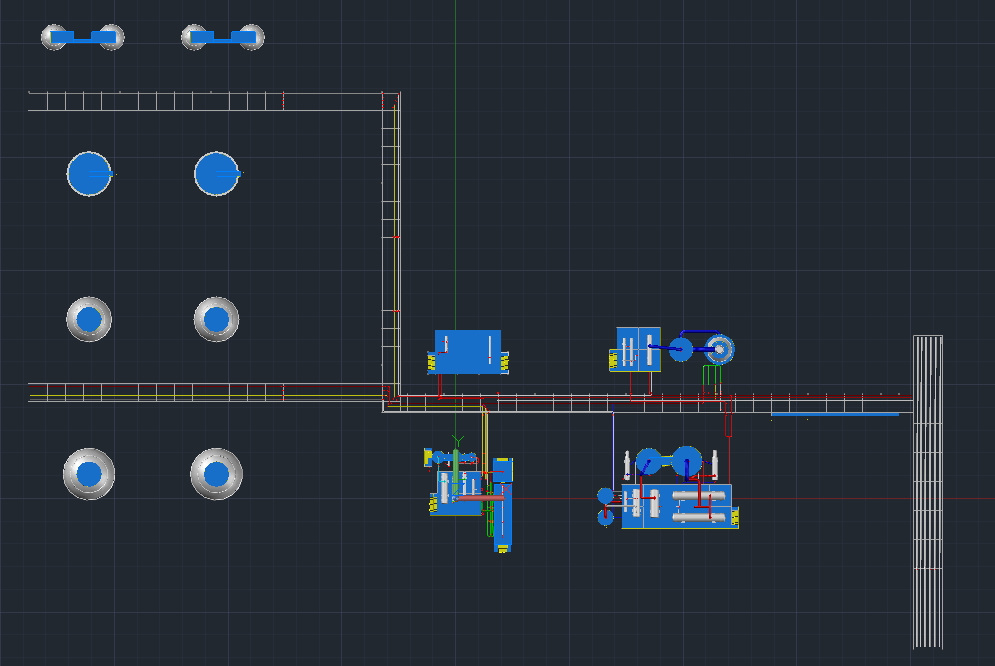

| 70 | 车间全貌俯视图.png | 54.72K |

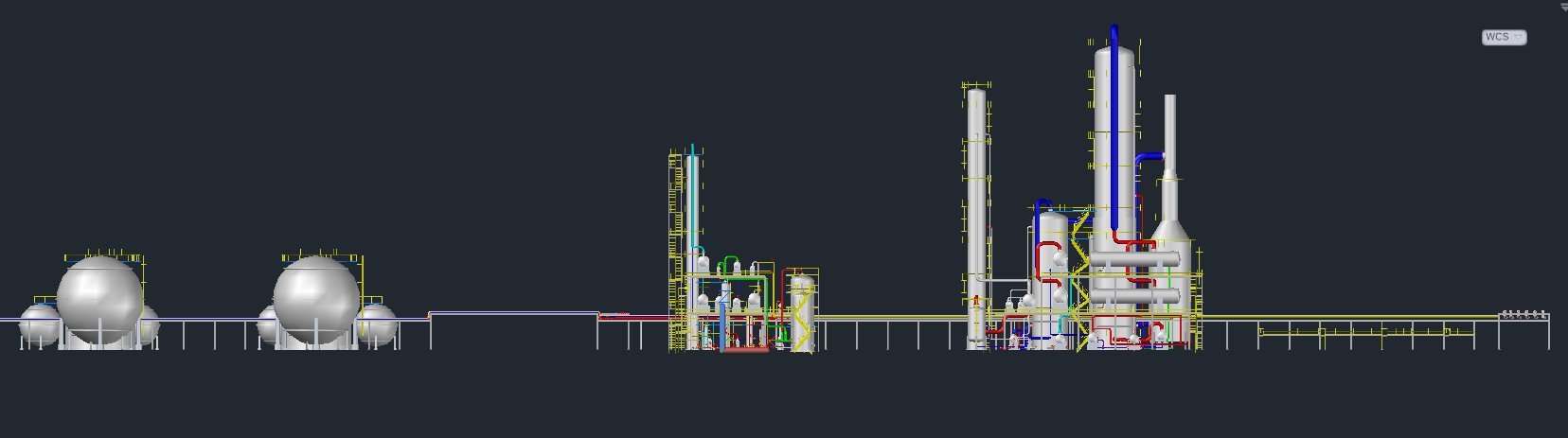

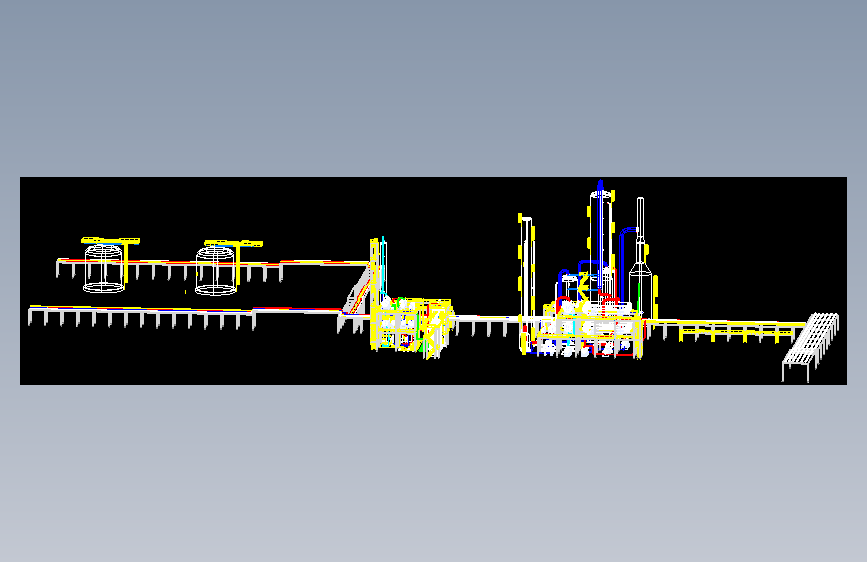

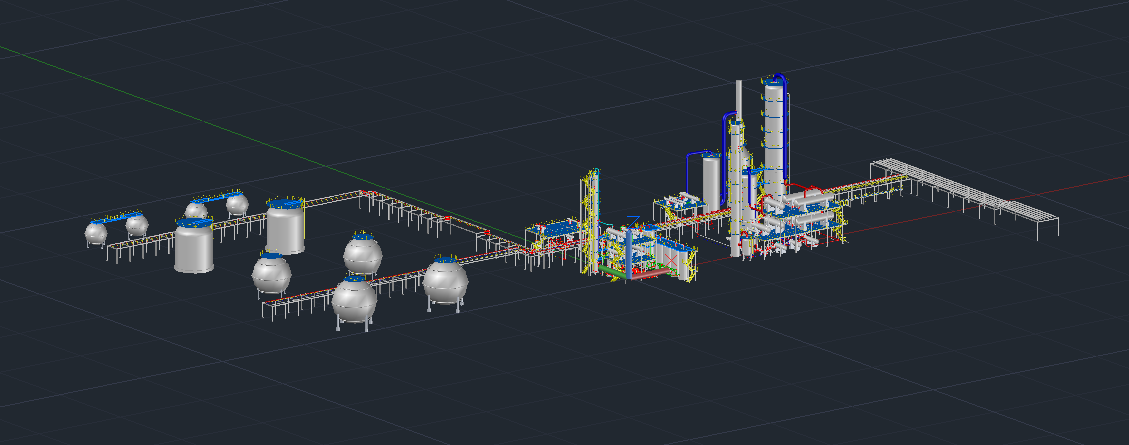

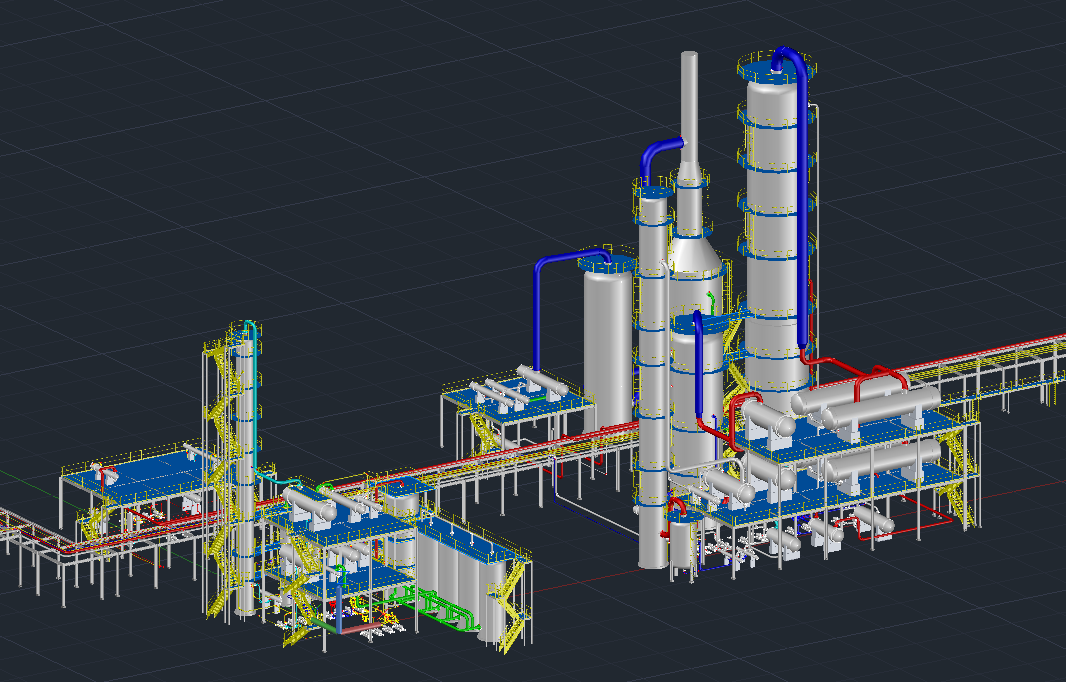

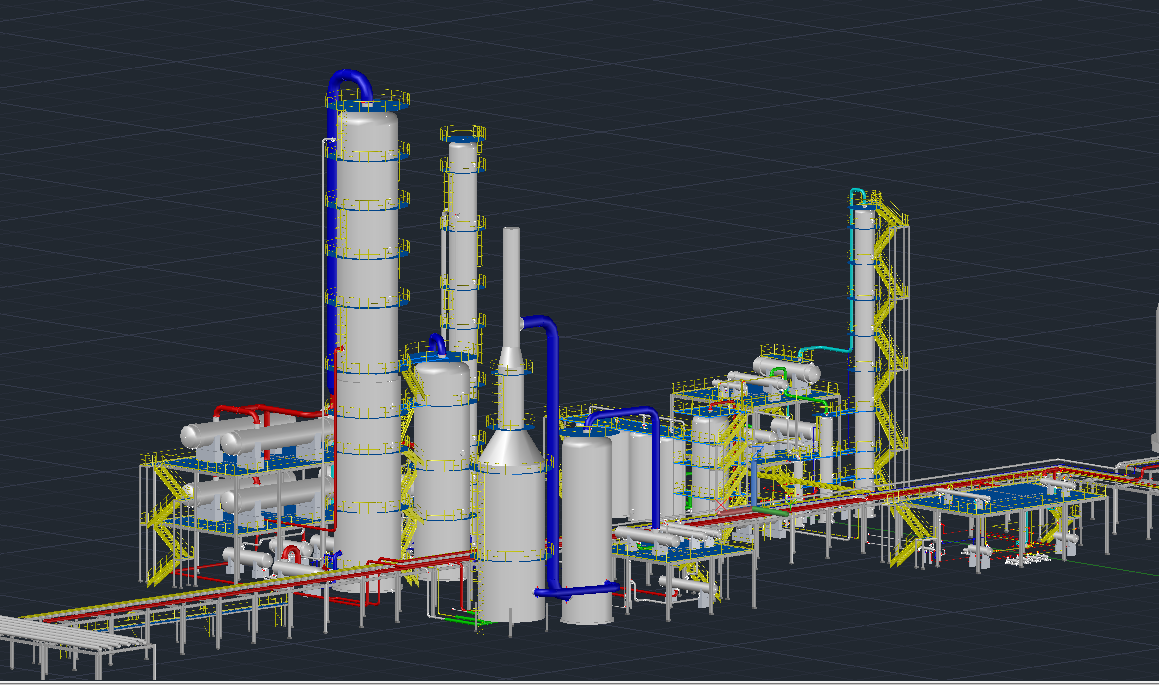

| 71 | 车间全貌正视图.png | 75.06K |
| 72 | 车间全貌轴视图1.png | 113.18K |
| 73 | 车间全貌轴视图2.png | 201.71K |
| 74 | 车间全貌轴视图3.png | 268.03K |
| 75 | 车间全貌轴视图4.png | 278.10K |

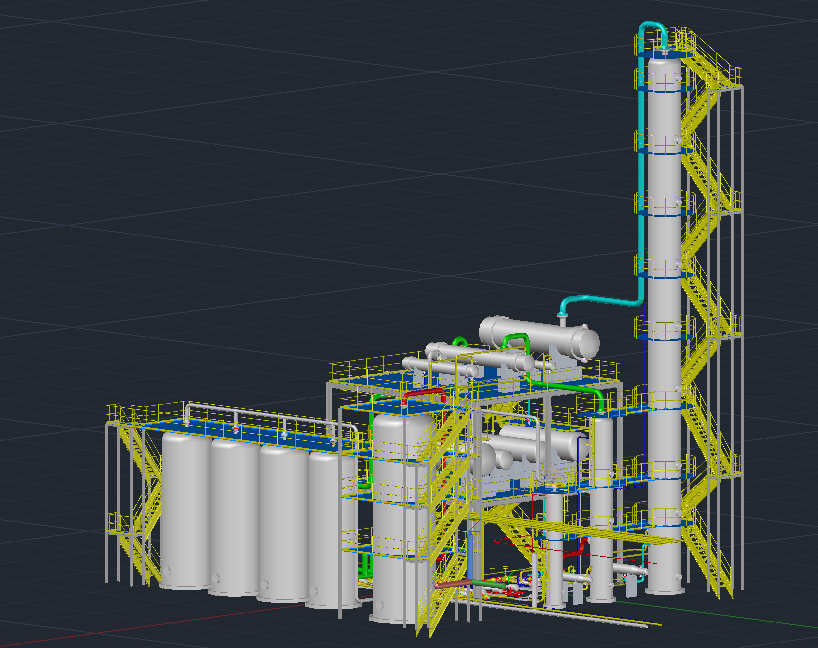

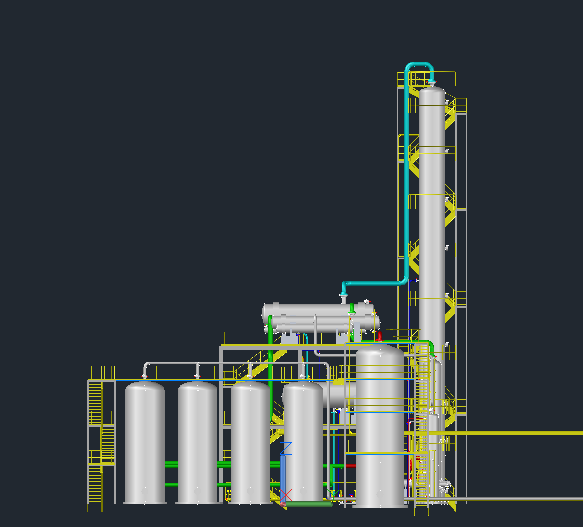

| 76 | 原料预处理车间侧视图.png | 34.04K |

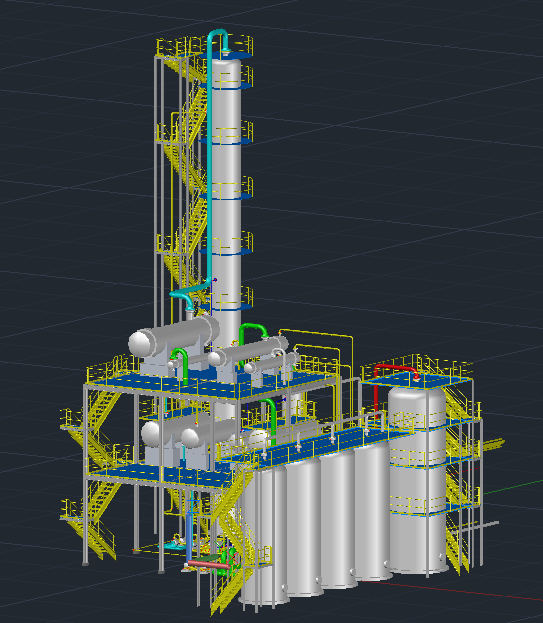

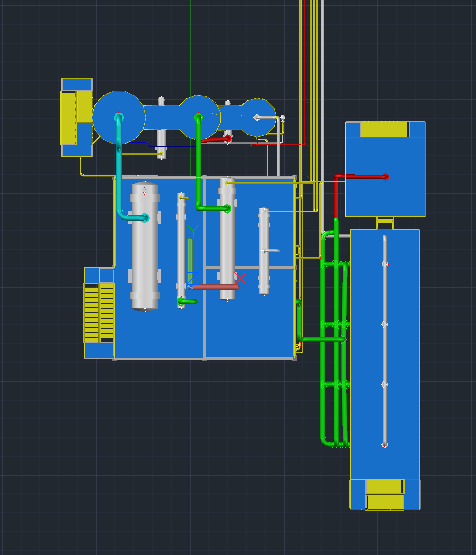

| 77 | 原料预处理车间俯视图.png | 26.65K |

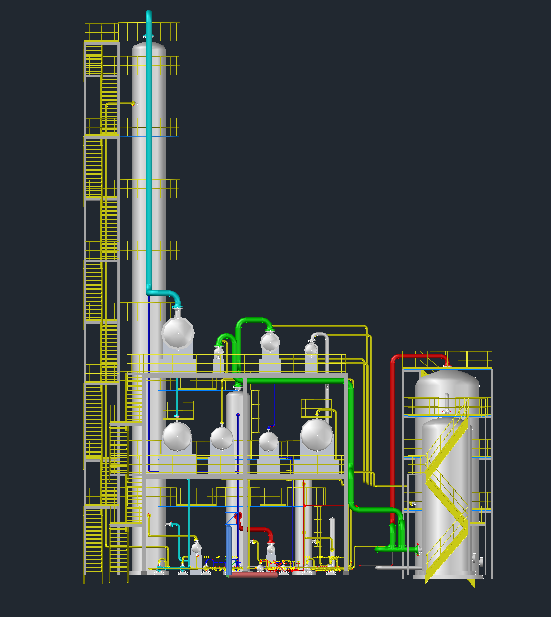

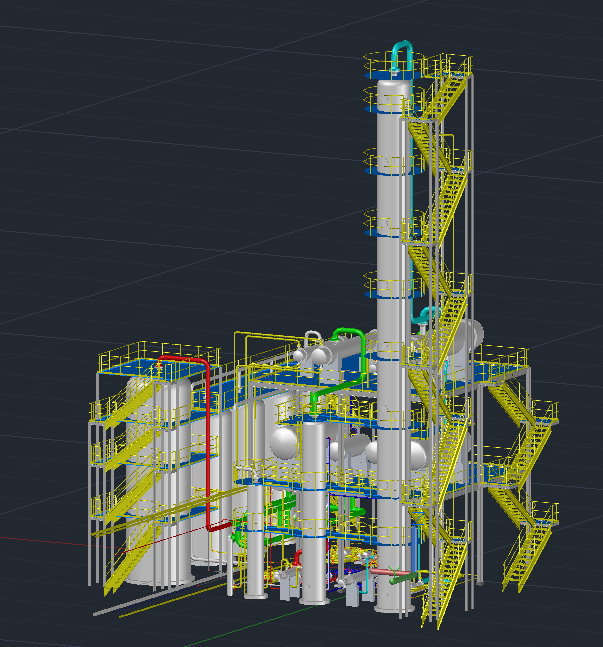

| 78 | 原料预处理车间正视图.png | 50.93K |
| 79 | 原料预处理车间轴视图1.png | 152.00K |
| 80 | 原料预处理车间轴视图2.png | 168.06K |
| 81 | 原料预处理车间轴视图3.png | 112.53K |

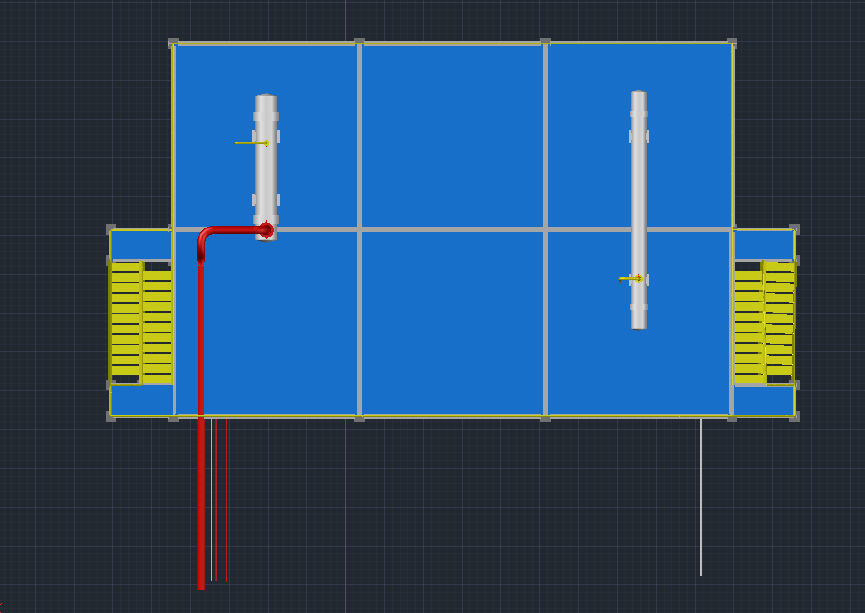

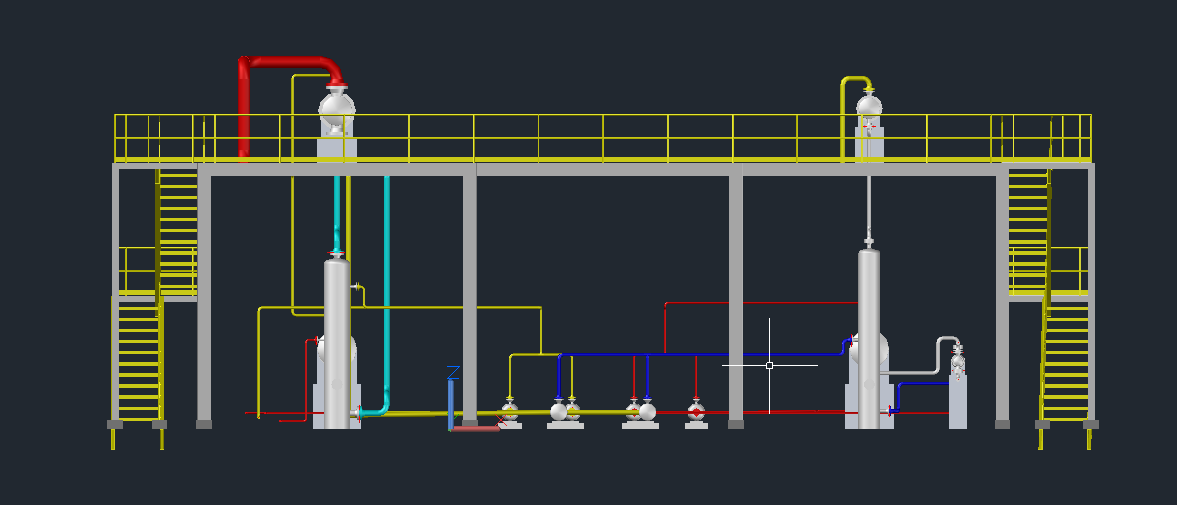

| 82 | 异丁烷提纯车间俯视图.png | 28.60K |
| 83 | 异丁烷提纯车间正视图.png | 34.66K |

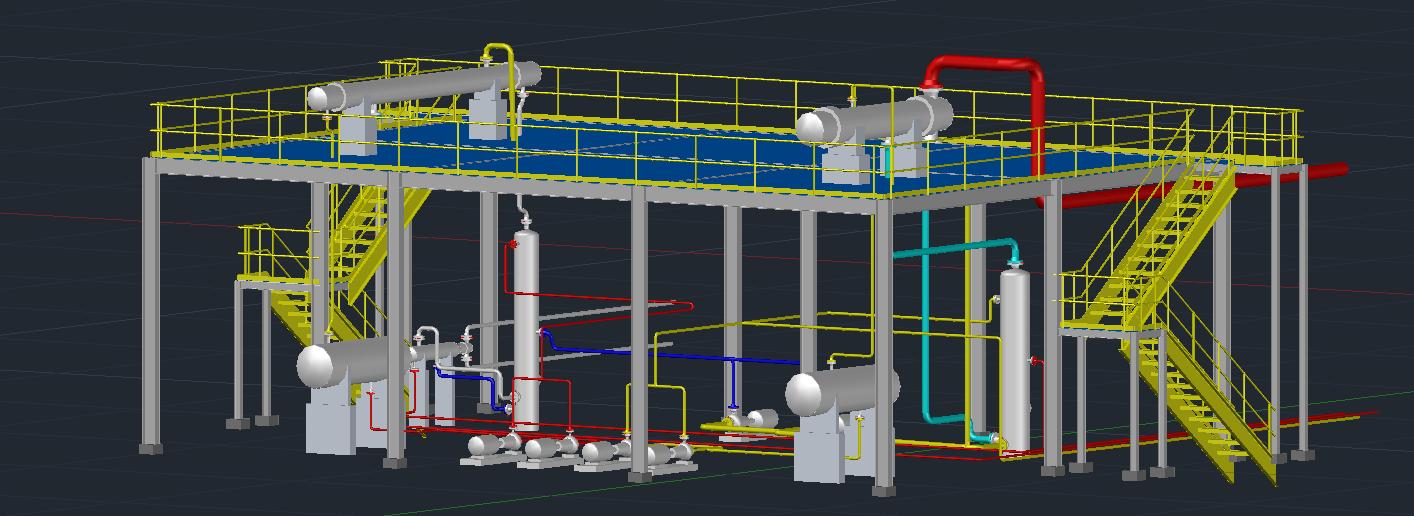

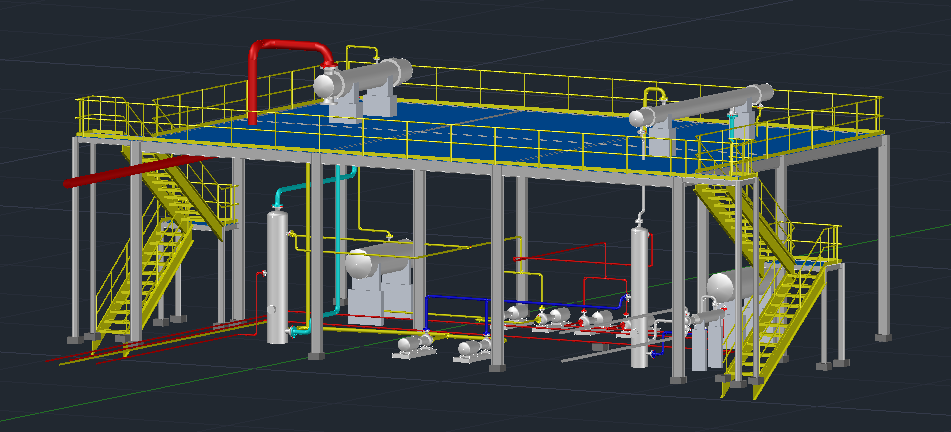

| 84 | 异丁烷提纯车间轴视图1.png | 94.32K |

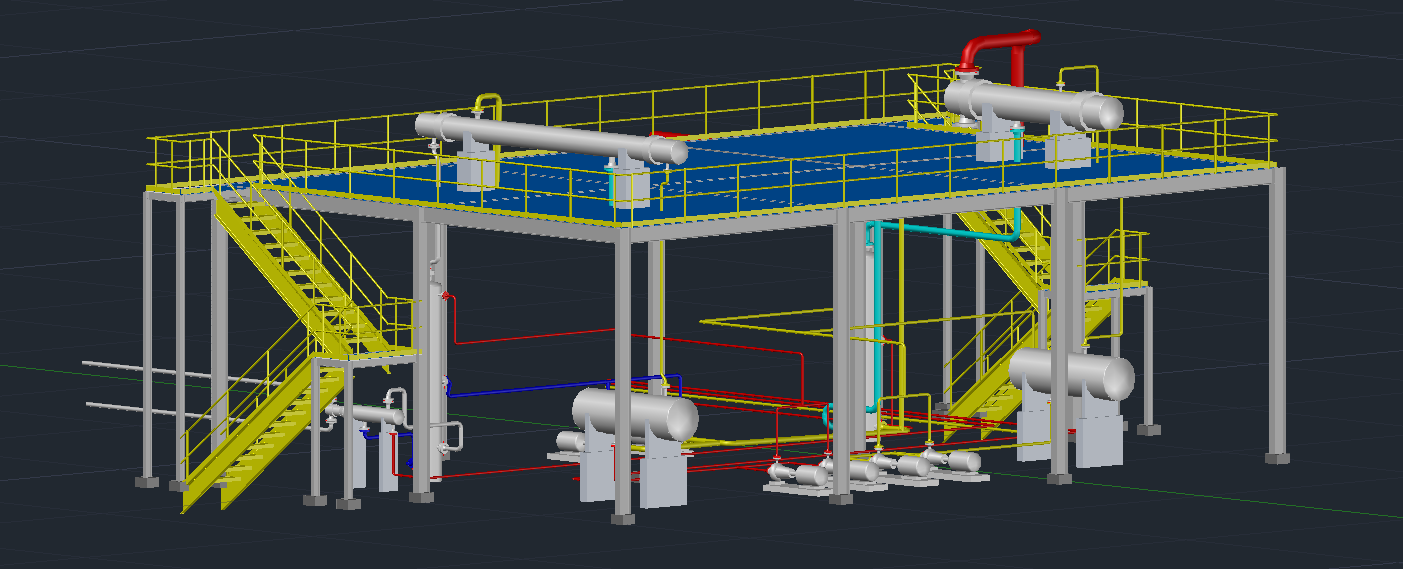

| 85 | 异丁烷提纯车间轴视图2.png | 143.41K |
| 86 | 异丁烷提纯车间轴视图3.png | 147.10K |

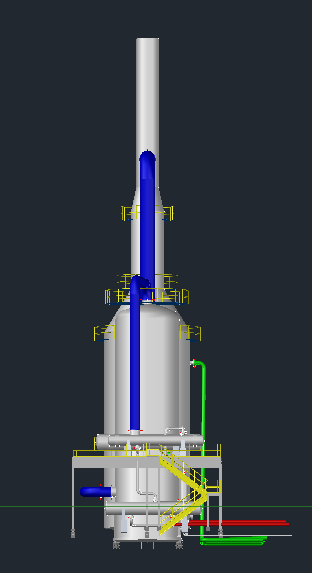

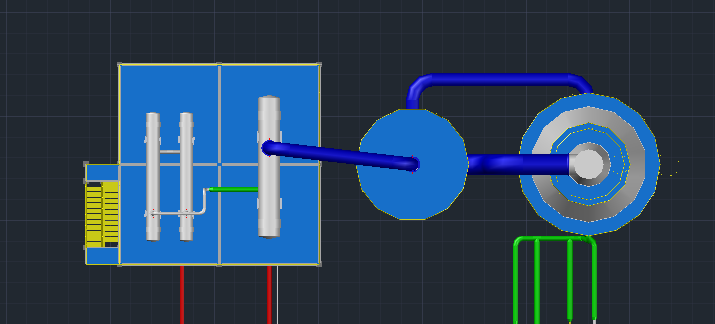

| 87 | 脱氢反应车间侧视图.png | 20.75K |
| 88 | 脱氢反应车间俯视图.png | 28.39K |
| 89 | 脱氢反应车间正视图.png | 27.54K |

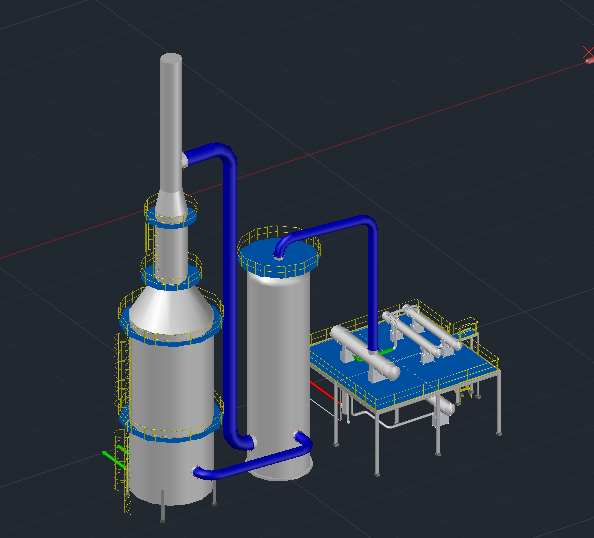

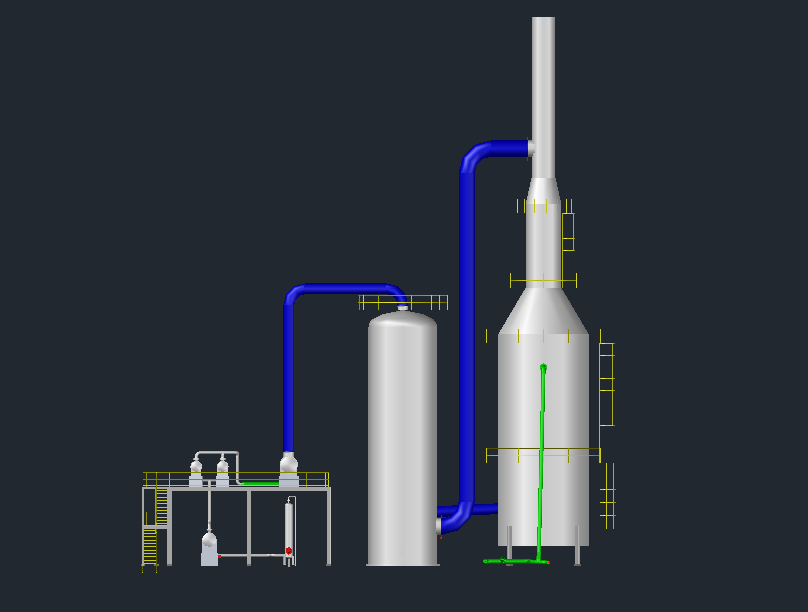

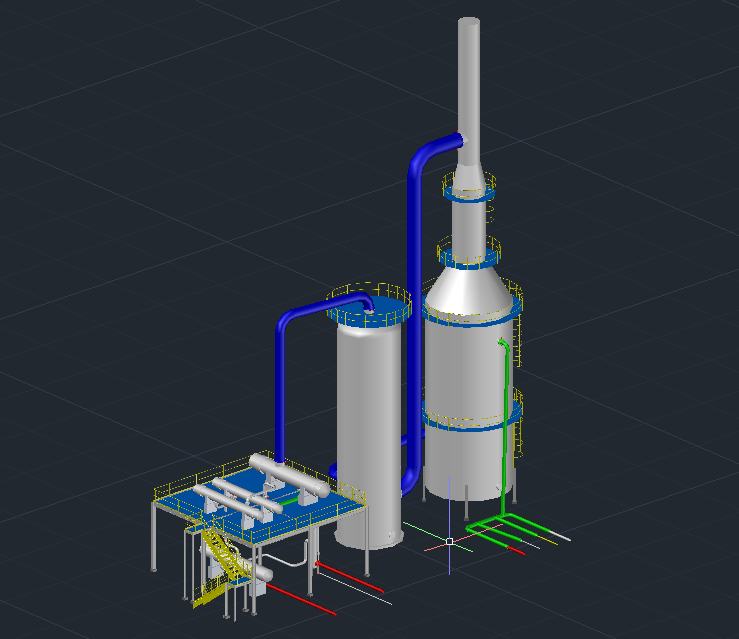

| 90 | 脱氢反应车间轴视图1.png | 89.69K |
| 91 | 脱氢反应车间轴视图2.png | 66.54K |

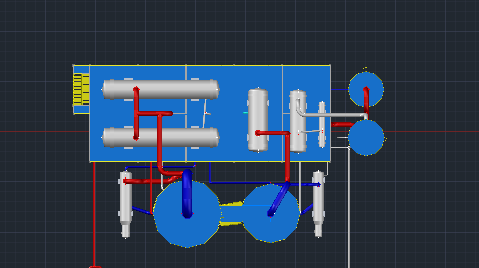

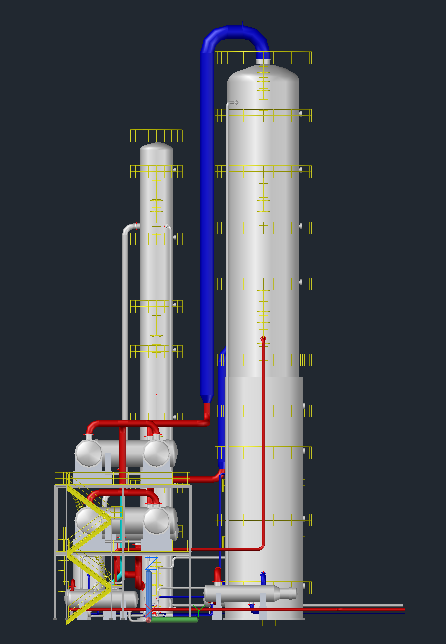

| 92 | 异戊烯提纯车间俯视图.png | 19.48K |
| 93 | 异戊烯提纯车间右视图.png | 40.20K |

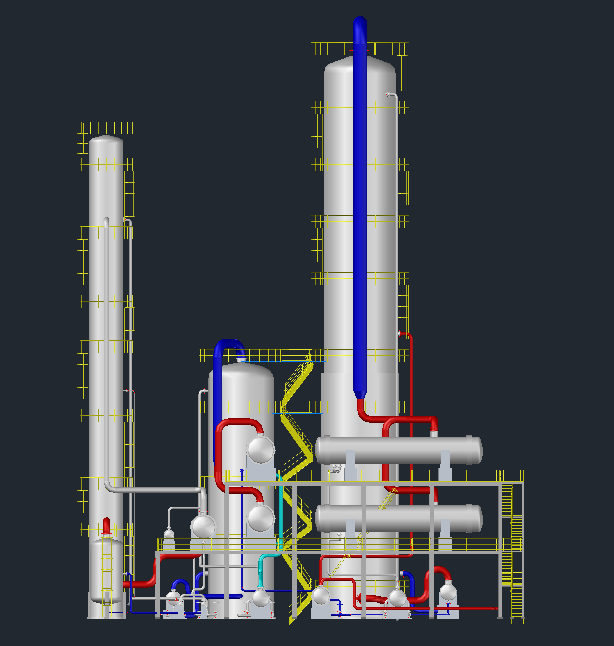

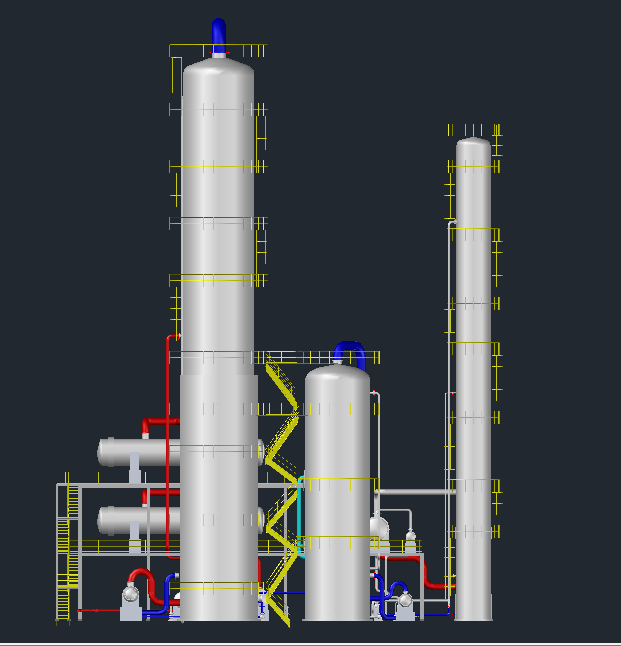

| 94 | 异戊烯提纯车间后视图.png | 53.35K |
| 95 | 异戊烯提纯车间正视图.png | 43.07K |

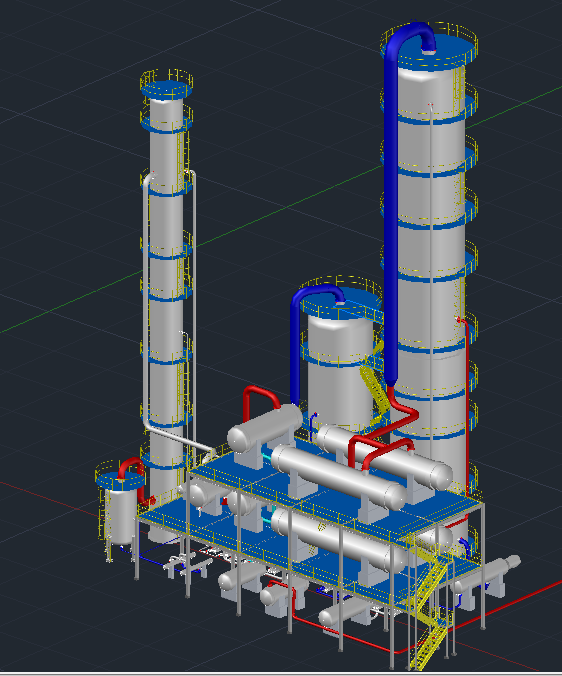

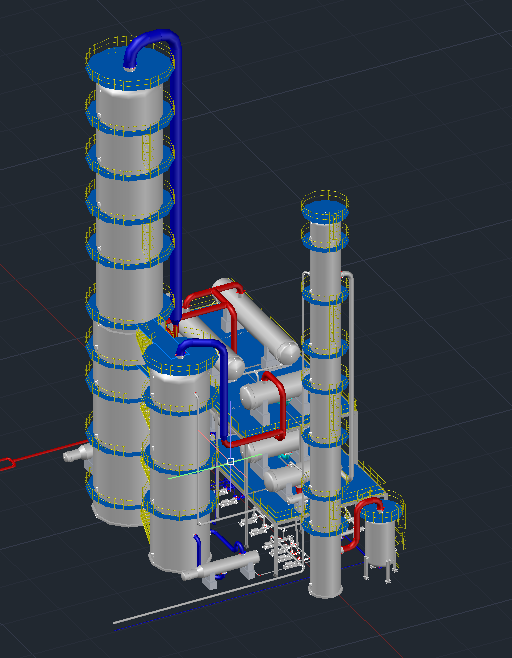

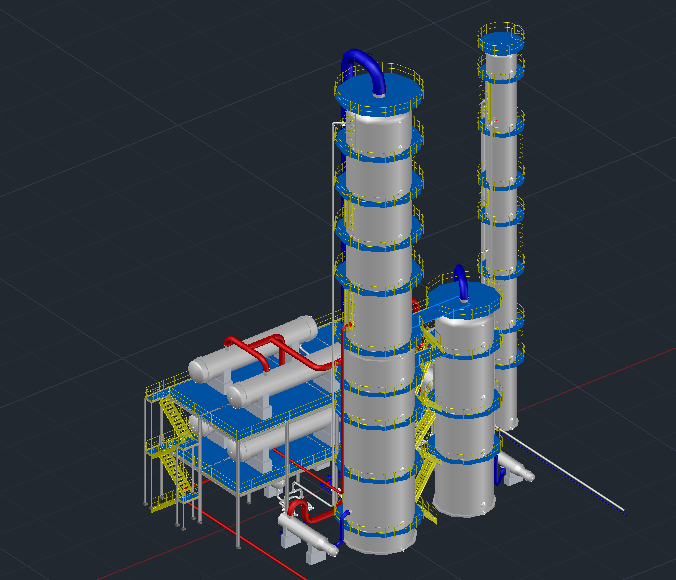

| 96 | 异戊烯提纯车间轴视图1.png | 125.17K |
| 97 | 异戊烯提纯车间轴视图2.png | 106.78K |
| 98 | 异戊烯提纯车间轴视图3.png | 116.76K |

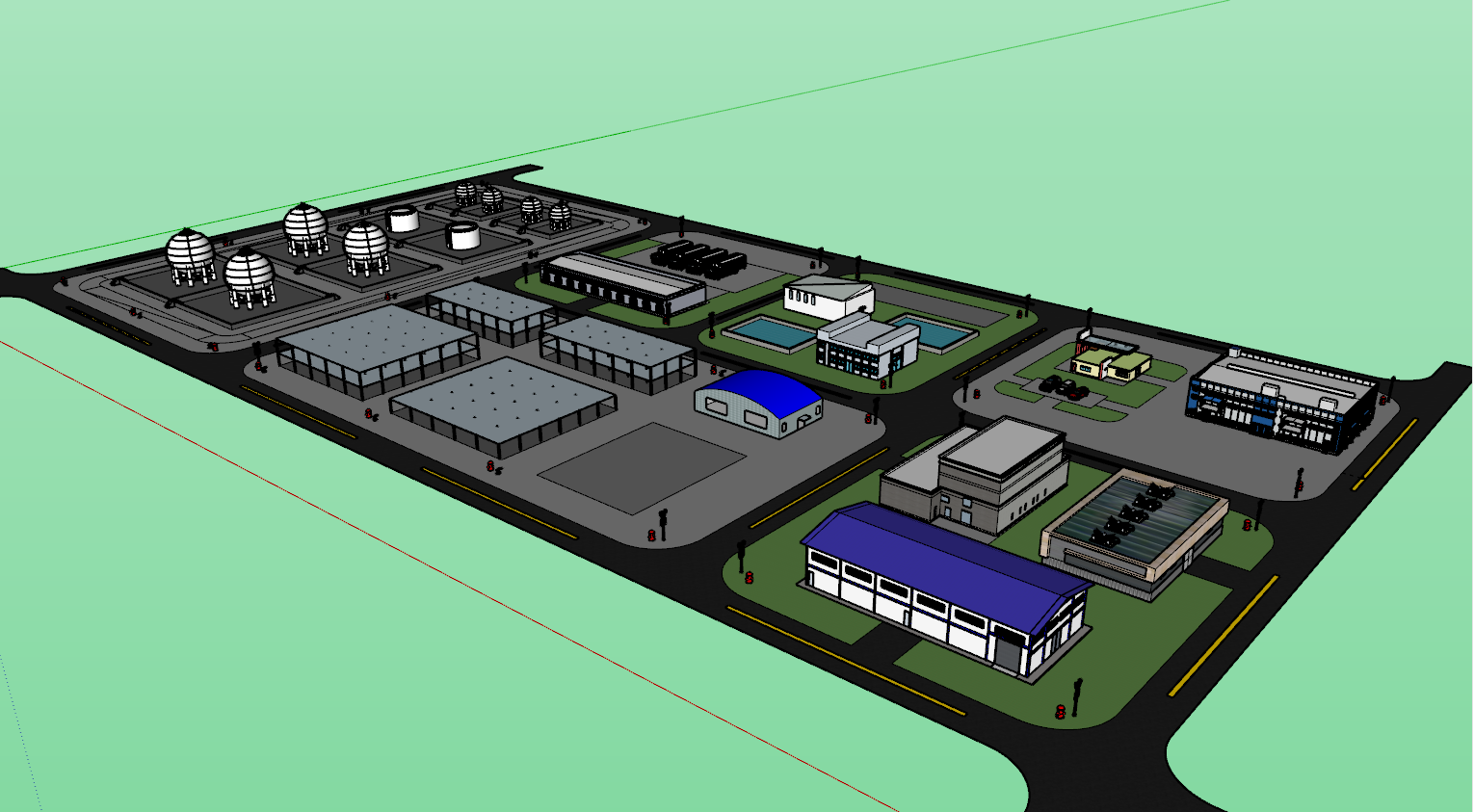

| 99 | 1-3D厂区模拟设计.skb | 37.87M |
| 100 | 1-3D厂区模拟设计.skp | 37.87M |
| 101 | 2-俯视图.png | 196.44K |

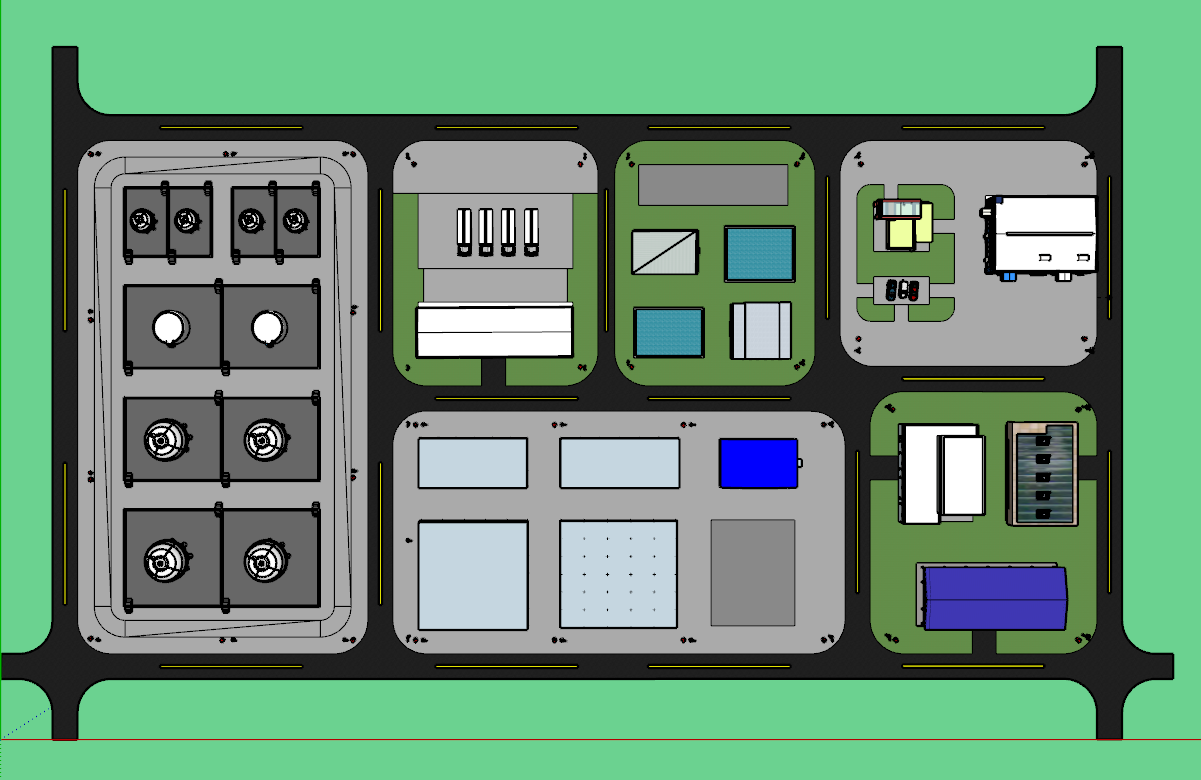

| 102 | 3-等轴图.png | 303.58K |
| 103 | 4-右视图.png | 64.31K |

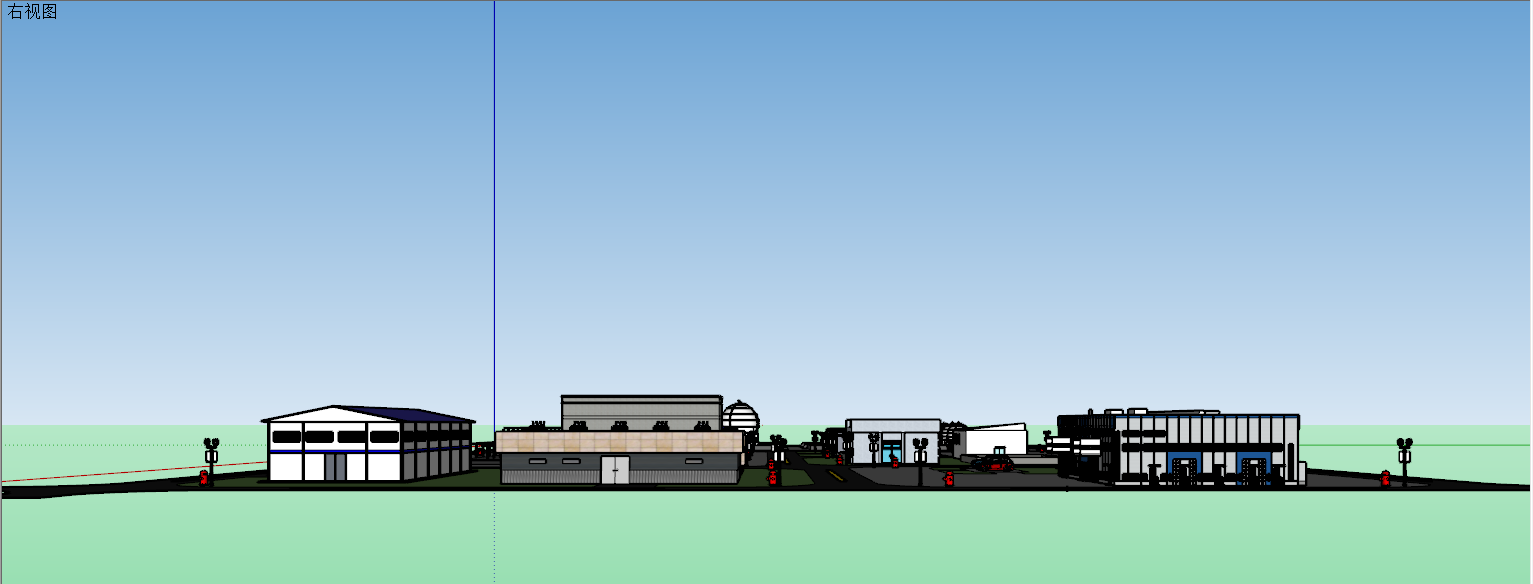

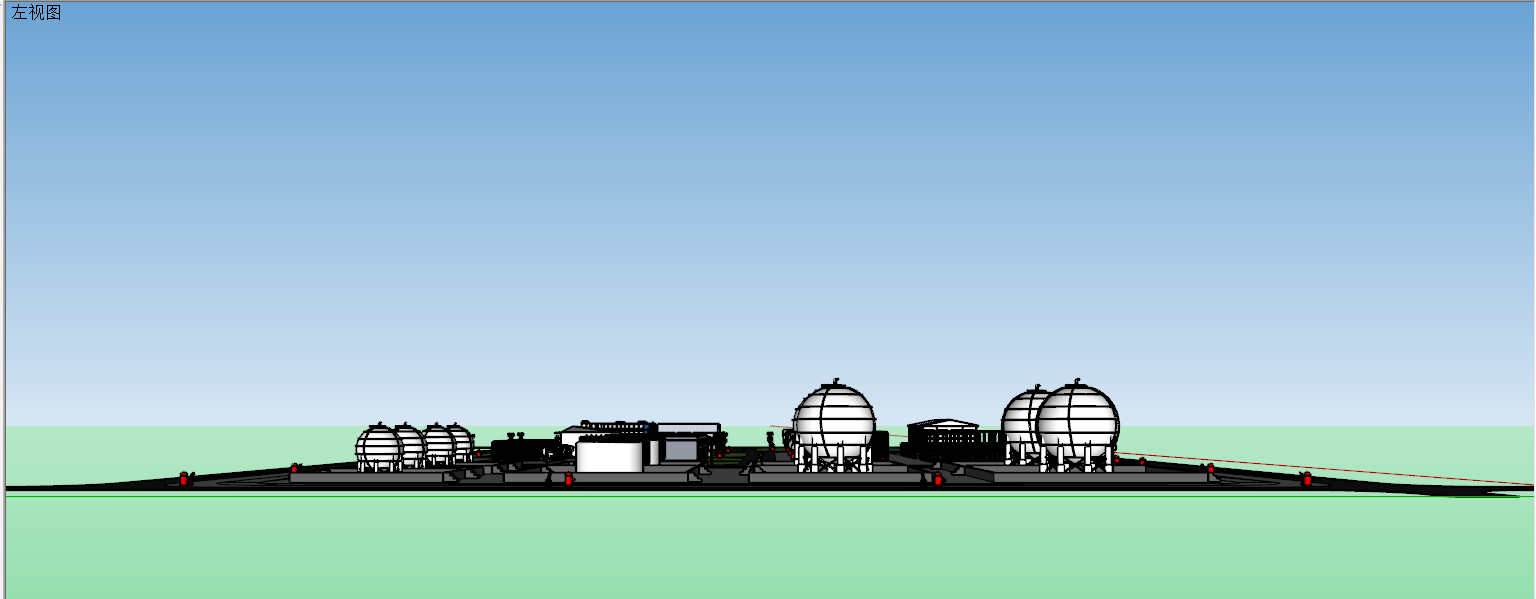

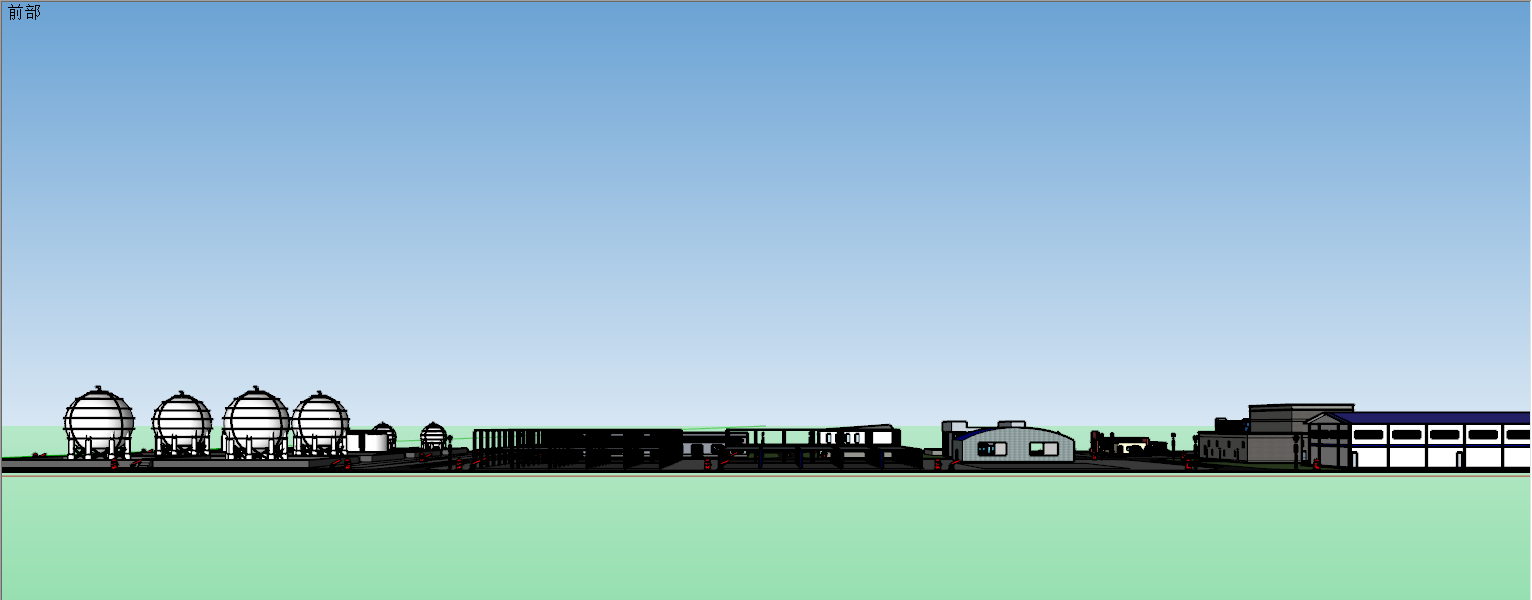

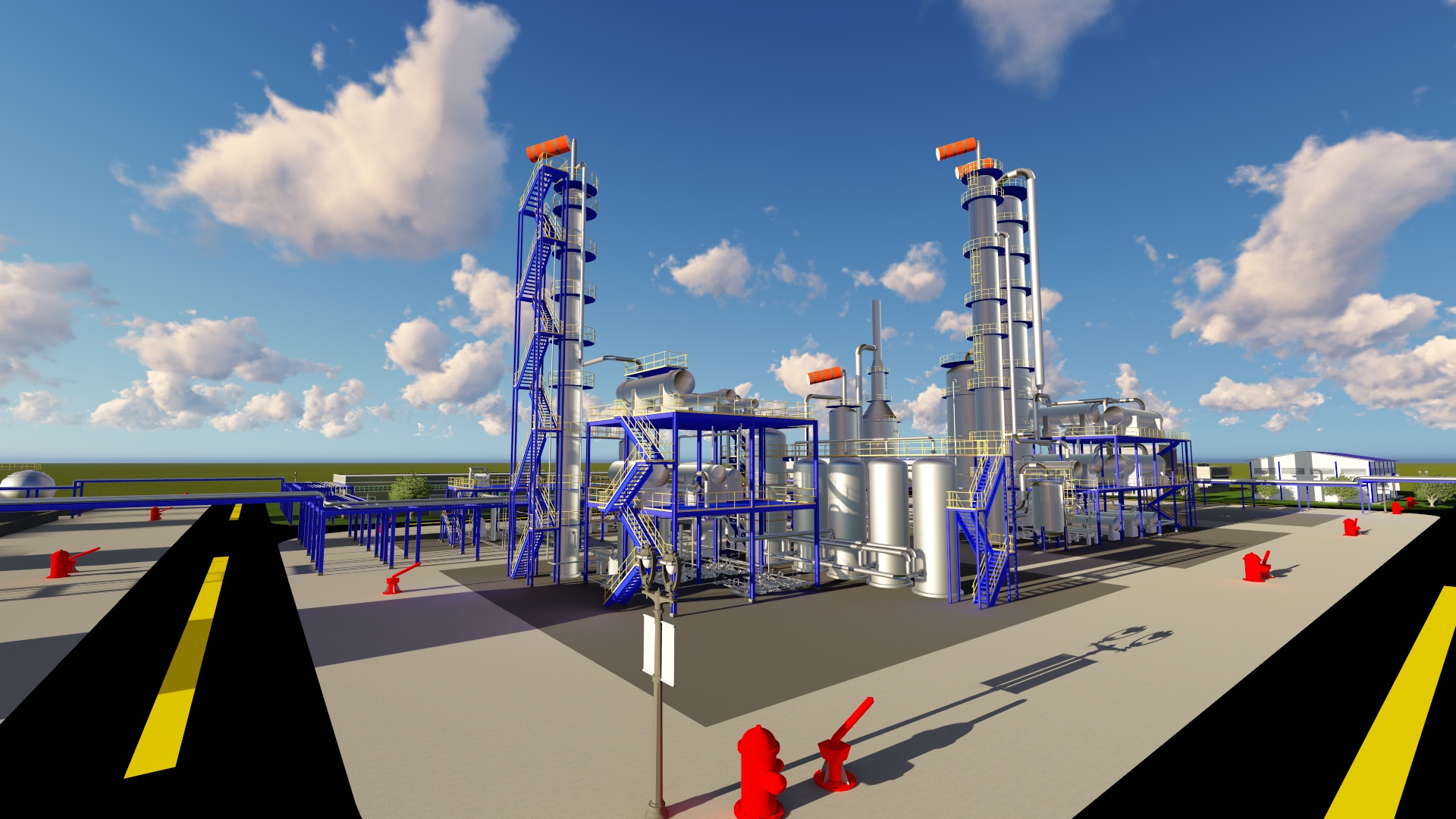

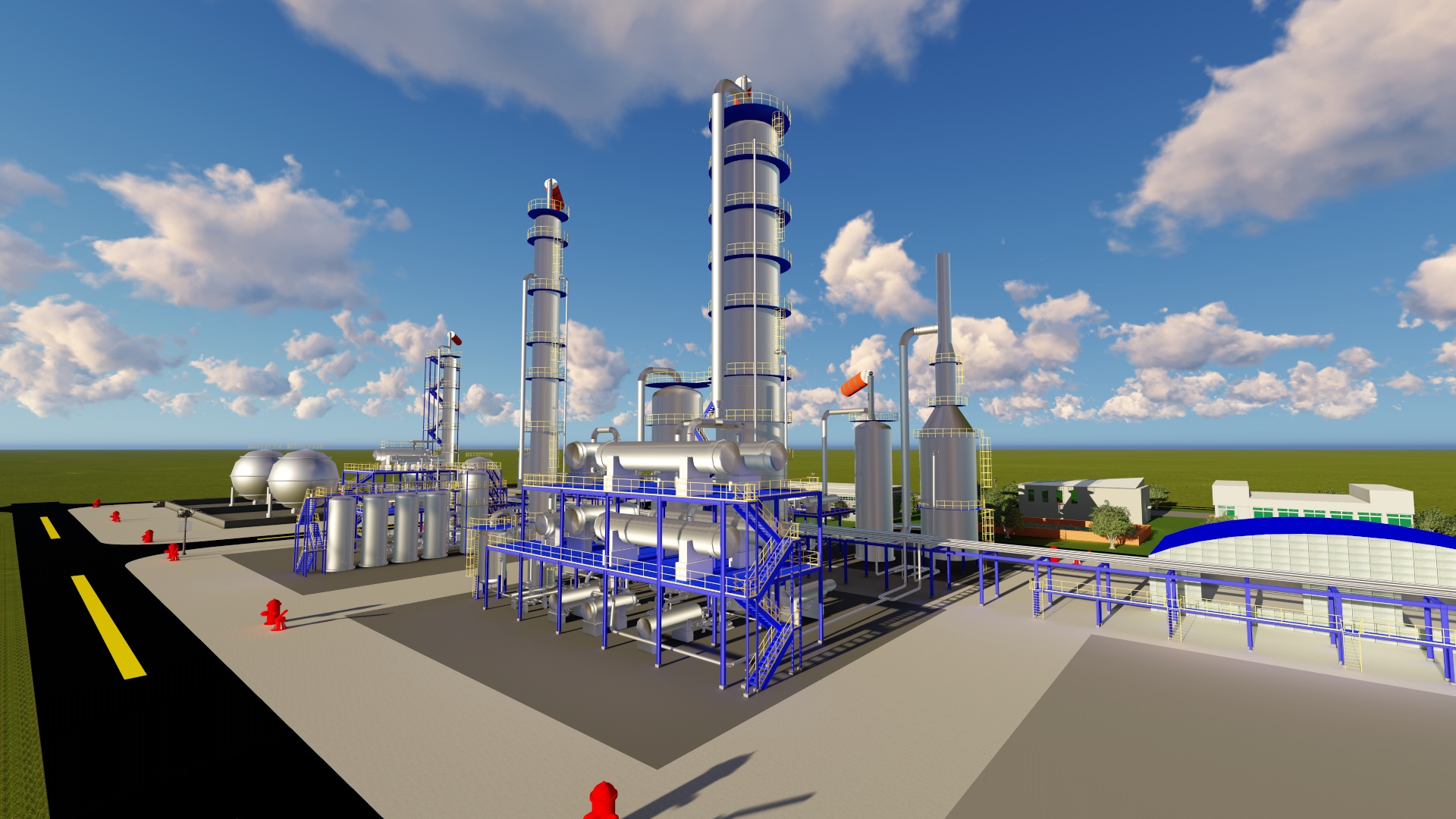

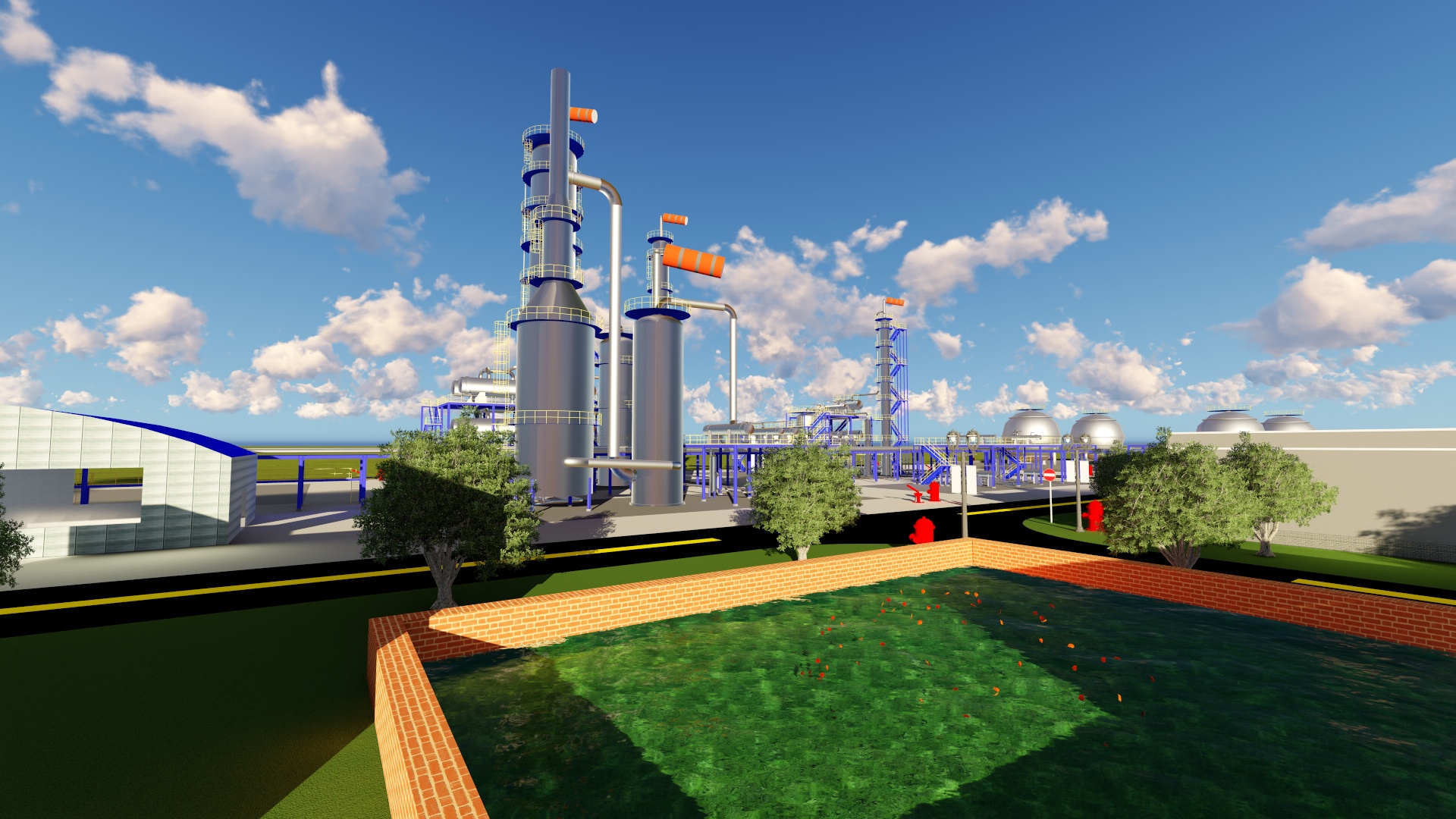

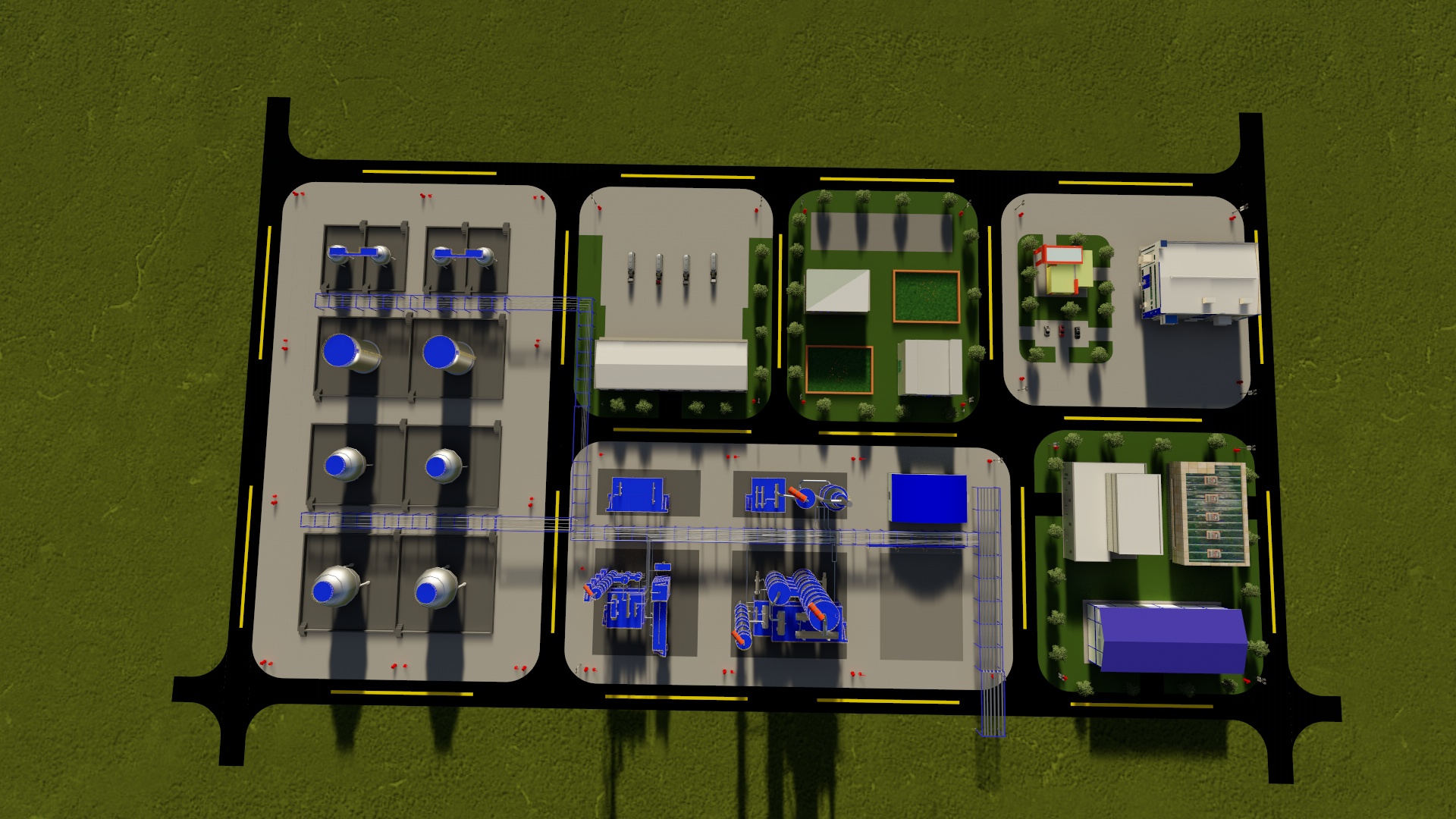

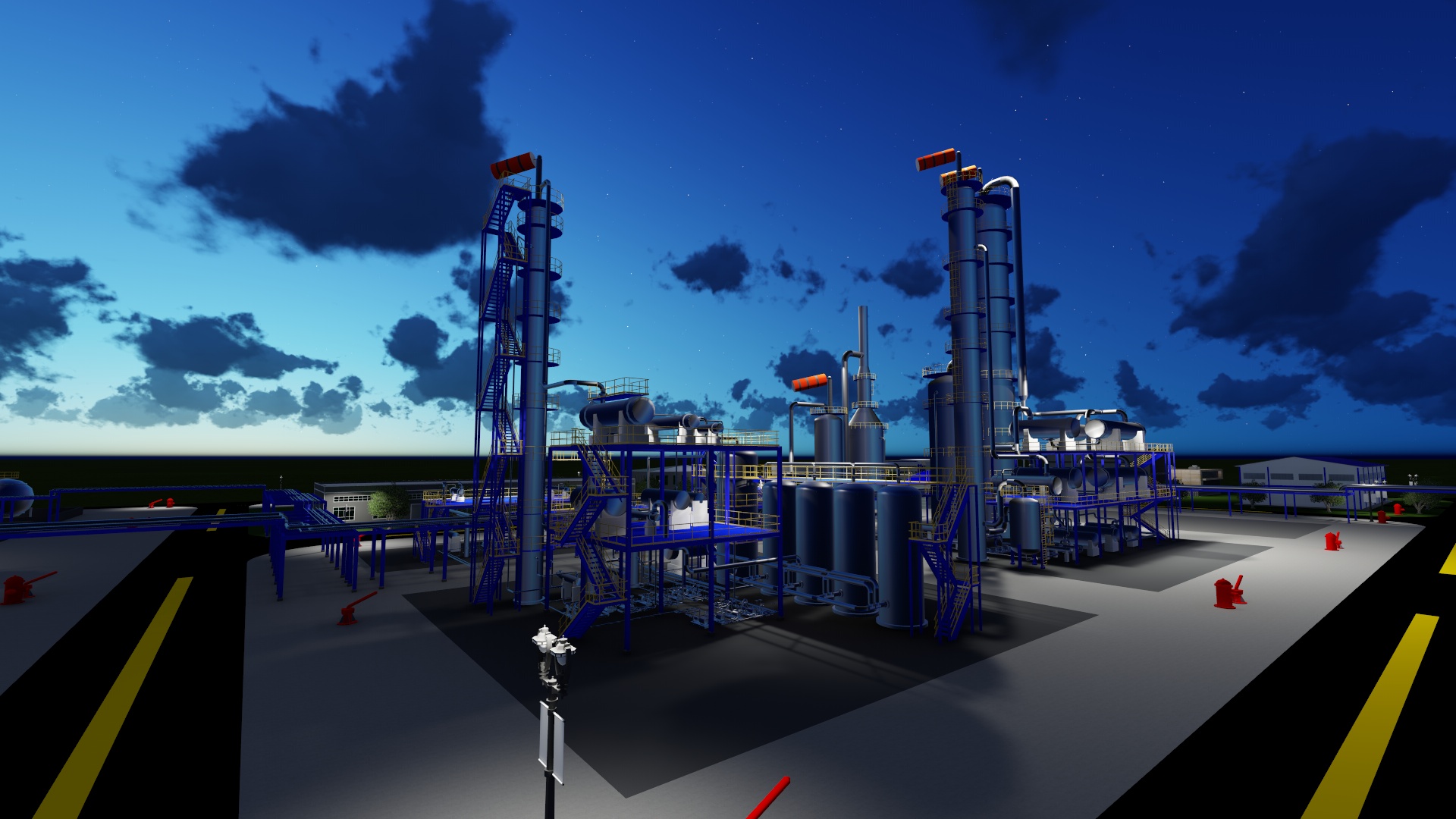

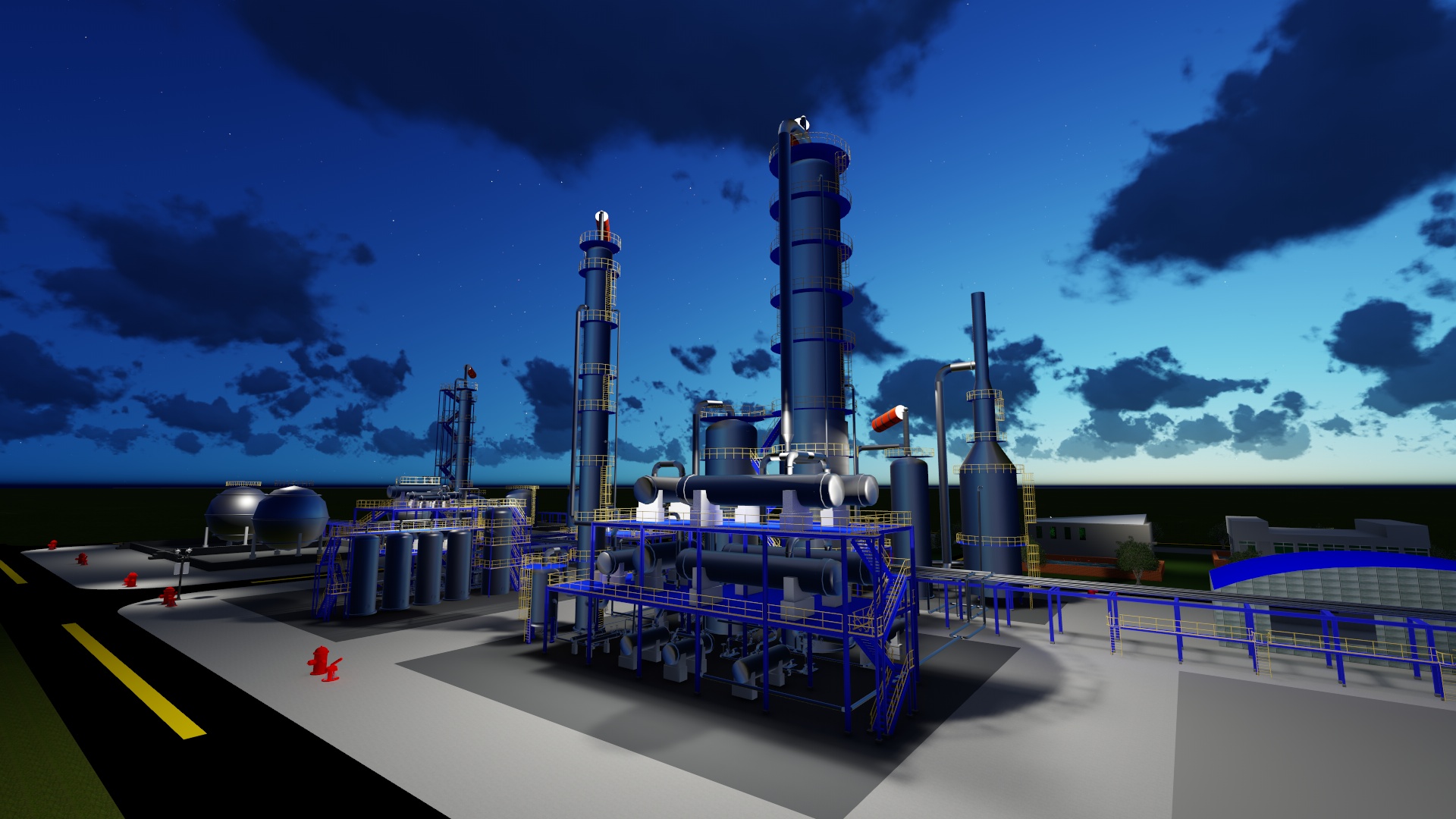

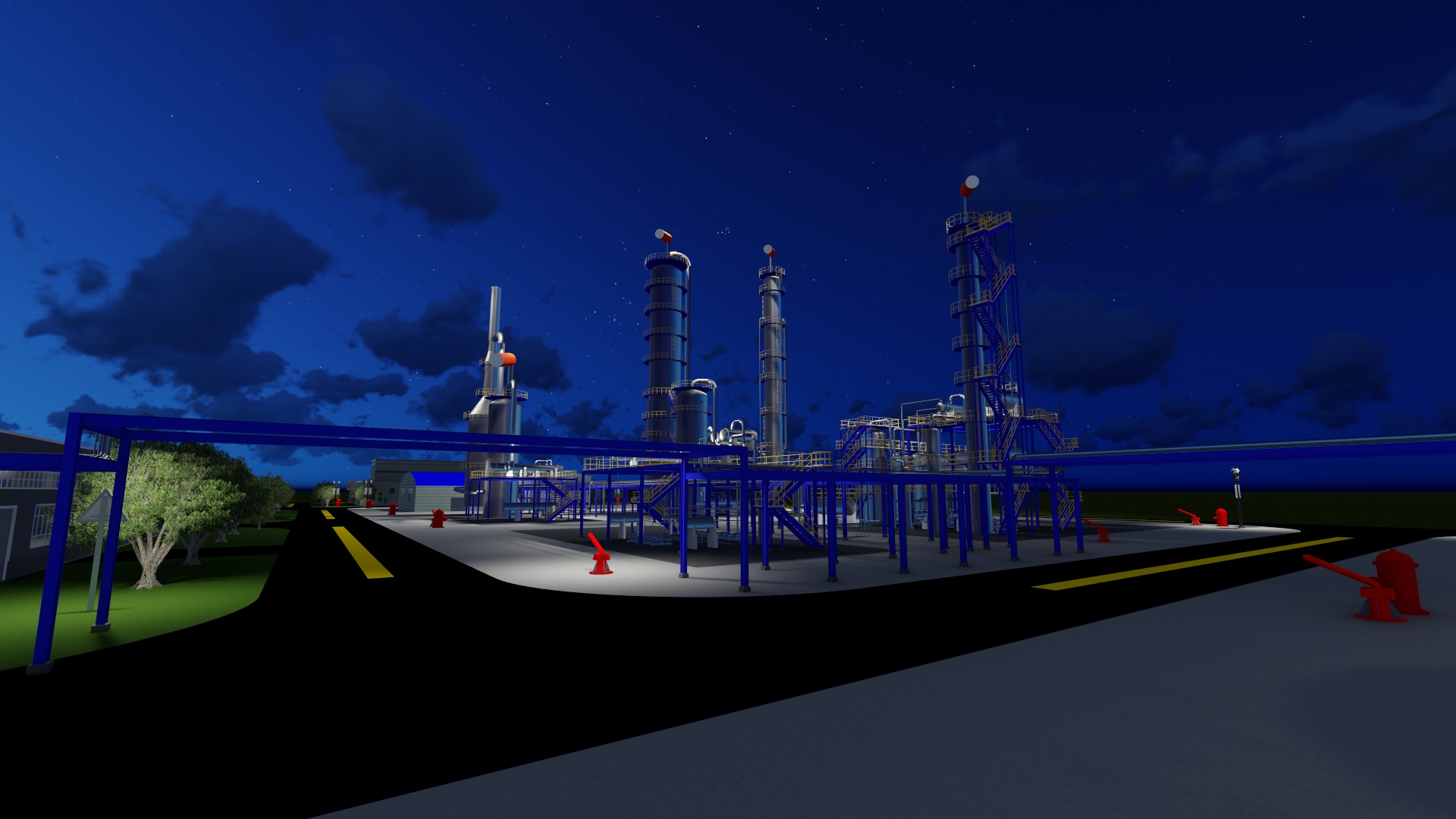

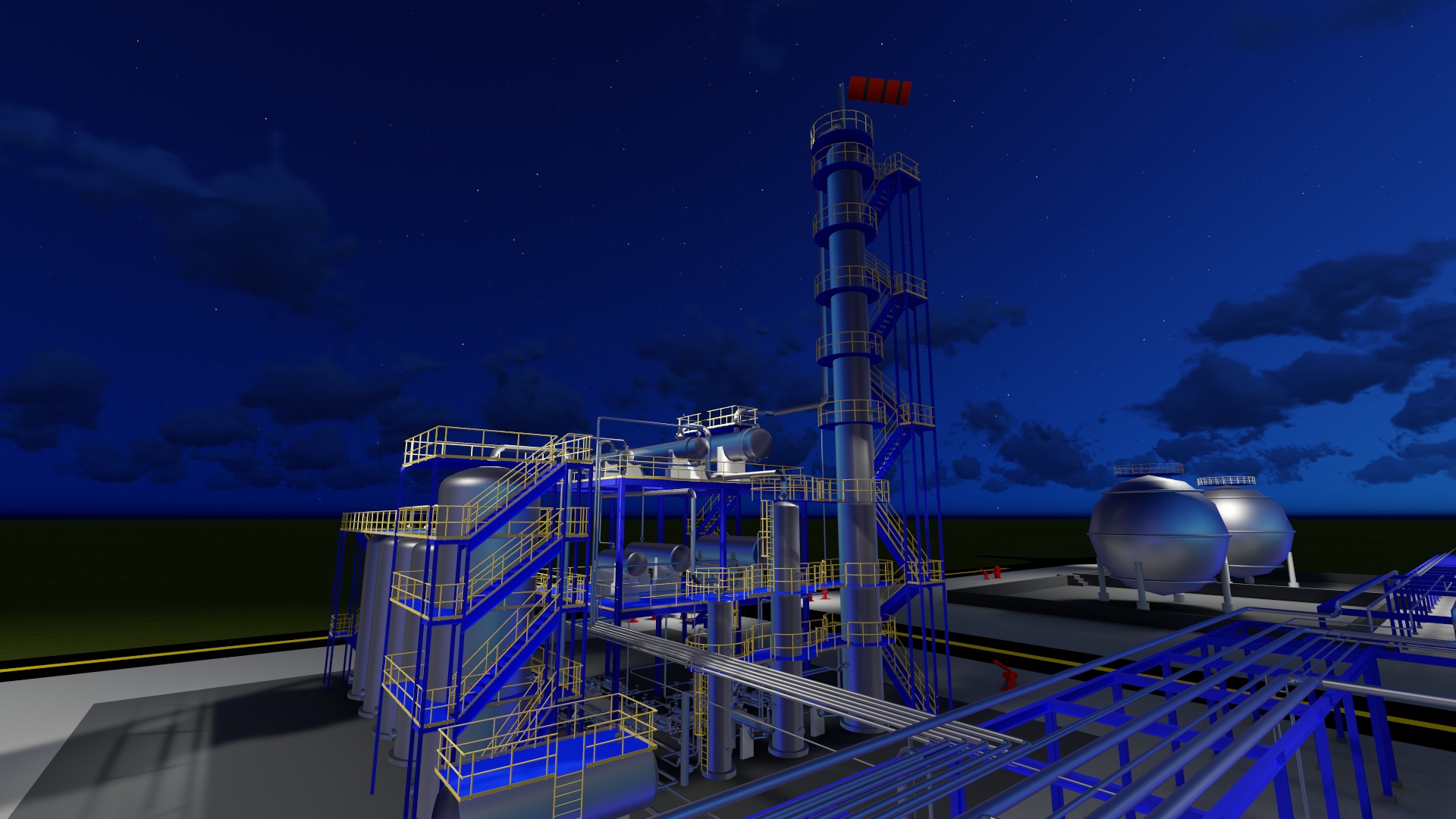

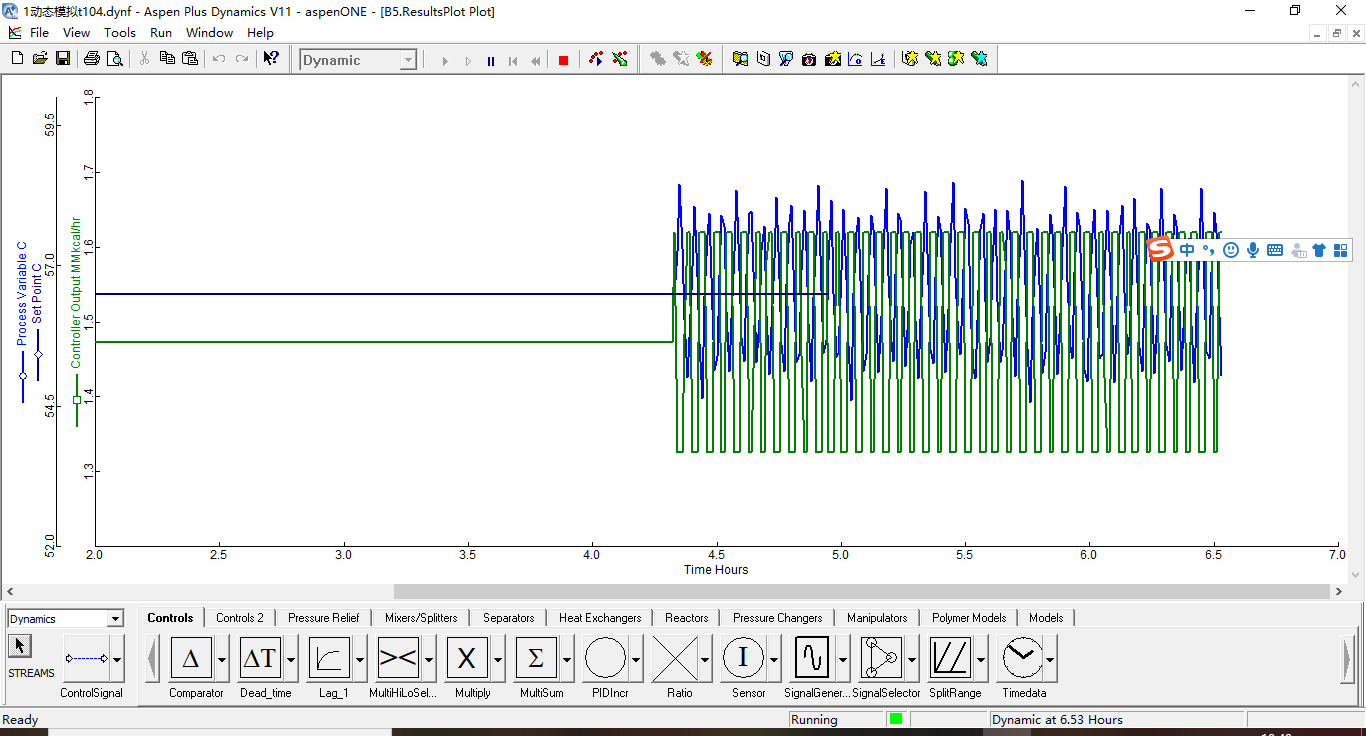

| 104 | 5-左视图.png | 48.87K |
| 105 | 6-前视图.png | 55.32K |
| 106 | 7-说明.txt | 388B |
| 107 | 1.jpg | 486.21K |
| 108 | 10.jpg | 382.97K |
| 109 | 11-Lumion三维渲染源文件.ls6 | 236.33M |
| 110 | 2.jpg | 472.76K |
| 111 | 3.jpg | 587.49K |
| 112 | 4.jpg | 587.48K |
| 113 | 5.jpg | 560.50K |
| 114 | 6.jpg | 396.42K |
| 115 | 7.jpg | 406.17K |
| 116 | 8.jpg | 310.38K |
| 117 | 9.jpg | 432.73K |
| 118 | 说明.txt | 405B |
| 119 | T0402--1.cn2 | 30.20K |
| 120 | T0402.bkp | 1.97M |
| 121 | T04021.png | 74.02K |
| 122 | T04022.png | 34.16K |
| 123 | T0402机械校核.doc | 723.00K |
| 124 | T01021.bkp | 2.14M |
| 125 | T01021.png | 68.58K |
| 126 | T01022.png | 39.81K |
| 127 | T01031.bkp | 2.49M |
| 128 | T01031.png | 60.06K |
| 129 | T01032.png | 33.04K |
| 130 | T01041.bkp | 1.74M |
| 131 | T01041.png | 61.20K |
| 132 | T01042.png | 32.97K |
| 133 | T02011.bkp | 2.34M |
| 134 | T02011.png | 59.54K |
| 135 | T02012.png | 31.01K |
| 136 | T02021.bkp | 2.61M |
| 137 | T02021.png | 72.50K |
| 138 | T02022.png | 39.56K |
| 139 | T04011.bkp | 3.43M |
| 140 | T04011.png | 61.16K |
| 141 | T04012.png | 34.37K |
| 142 | T04031.bkp | 2.74M |
| 143 | T04031.png | 58.15K |
| 144 | T04032.png | 30.09K |
| 145 | 4换热网络和节能设计.docx | 162B |
| 146 | 优化后的换热网络.hch | 2.85M |
| 147 | 未优化后的换热网络.hch | 1.93M |
| 148 | 附录4换热网络和节能设计.docx | 2.40M |
| 149 | 附录4换热网络和节能设计.pdf | 1.22M |
| 150 | 0.png | 64.18K |
| 151 | 1.png | 68.25K |

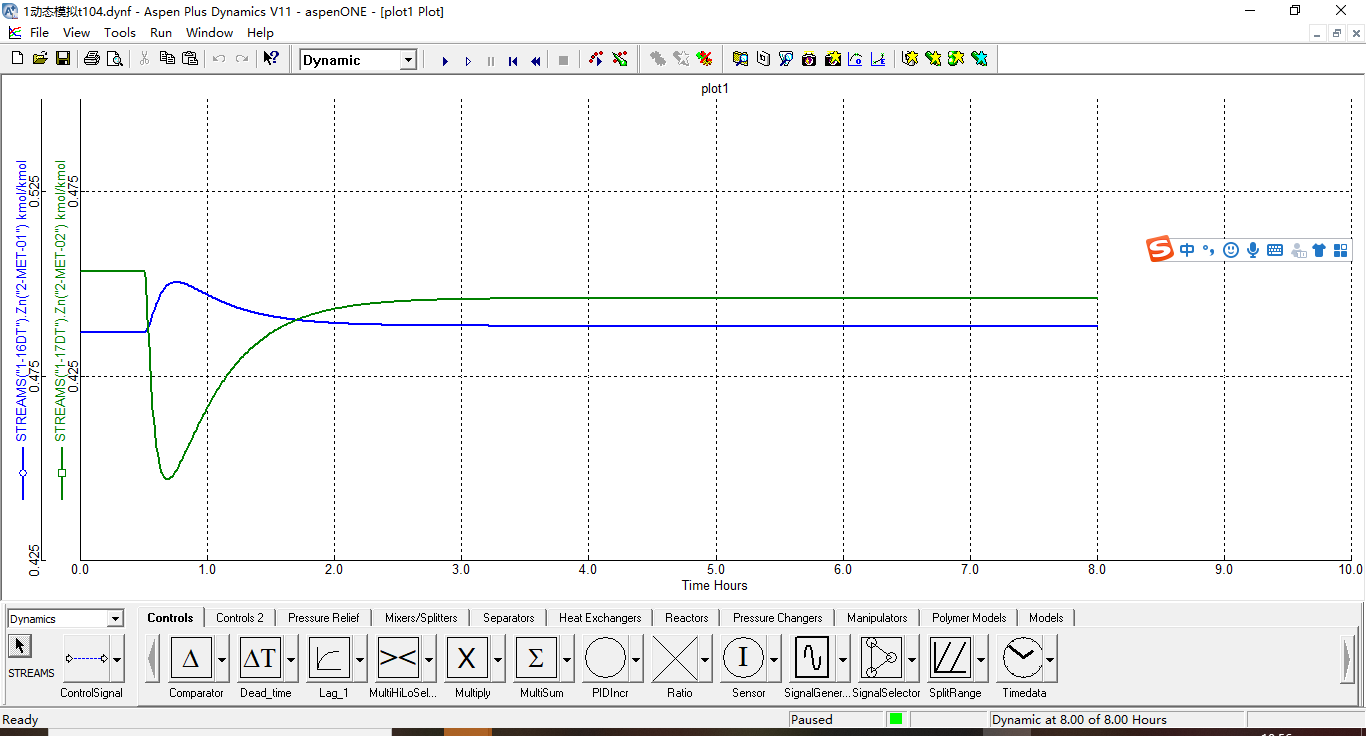

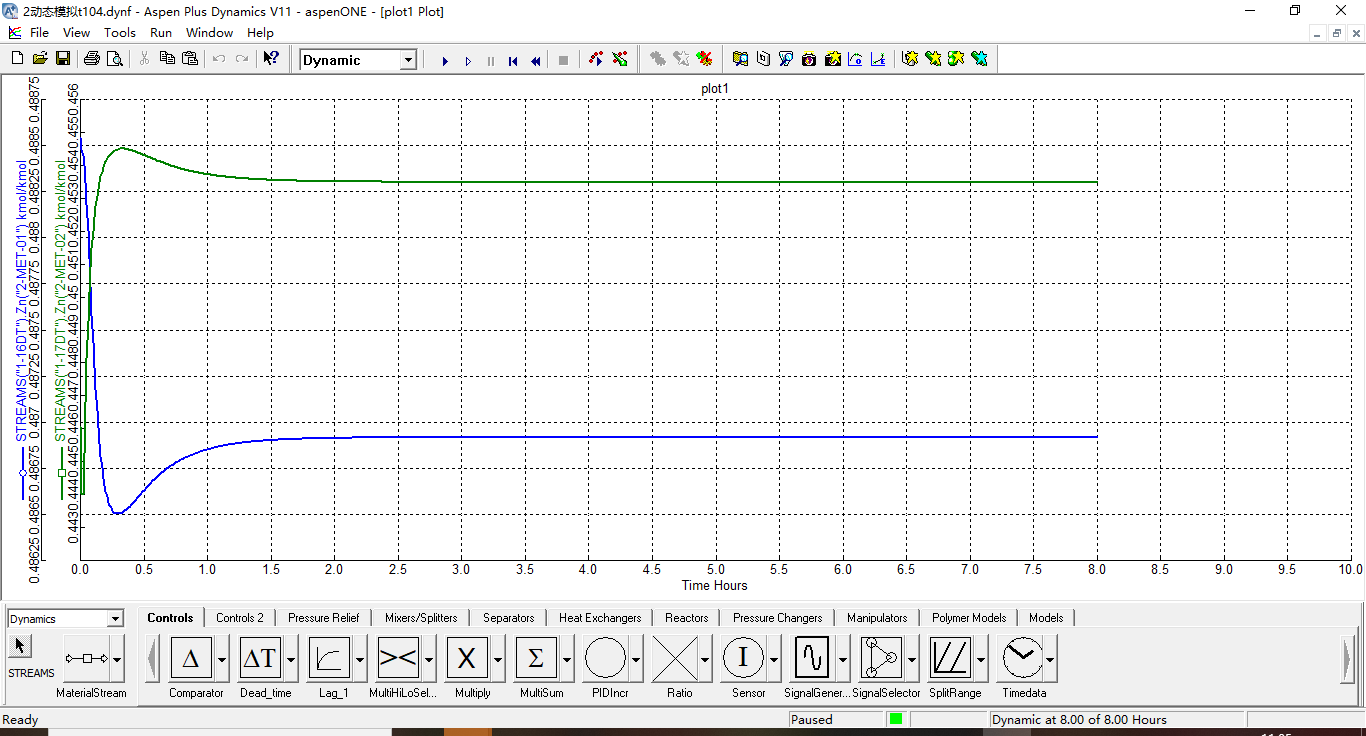

| 152 | 1动态模拟t104.apwz | 2.05M |
| 153 | 1动态模拟t104dyn.appdf | 607.86K |
| 154 | 2.png | 75.65K |
| 155 | 2动态模拟t104.dynf | 577.76K |
| 156 | 塔板开环增益曲线.xlsx | 15.28K |
| 157 | E0101.EDR | 283.70K |
| 158 | E0102.EDR | 287.14K |
| 159 | E0103.EDR | 272.42K |
| 160 | E0104.EDR | 318.88K |
| 161 | E0105.EDR | 268.86K |
| 162 | E0106.EDR | 411.51K |
| 163 | E0107.EDR | 285.90K |
| 164 | E0201.EDR | 310.32K |
| 165 | E0202.EDR | 302.42K |
| 166 | E0203.EDR | 306.80K |
| 167 | E0301.EDR | 366.17K |
| 168 | E0302.EDR | 270.81K |
| 169 | E0303.EDR | 308.81K |
| 170 | E0401.EDR | 306.26K |
| 171 | E0402.EDR | 399.22K |
| 172 | E0403.EDR | 356.79K |
| 173 | E0404.EDR | 443.43K |
| 174 | E0405.EDR | 375.91K |
| 175 | E0406.EDR | 325.50K |
| 176 | E0407.EDR | 398.55K |
| 177 | E0408.EDR | 314.60K |
| 178 | Thumbs.db | 18.00K |

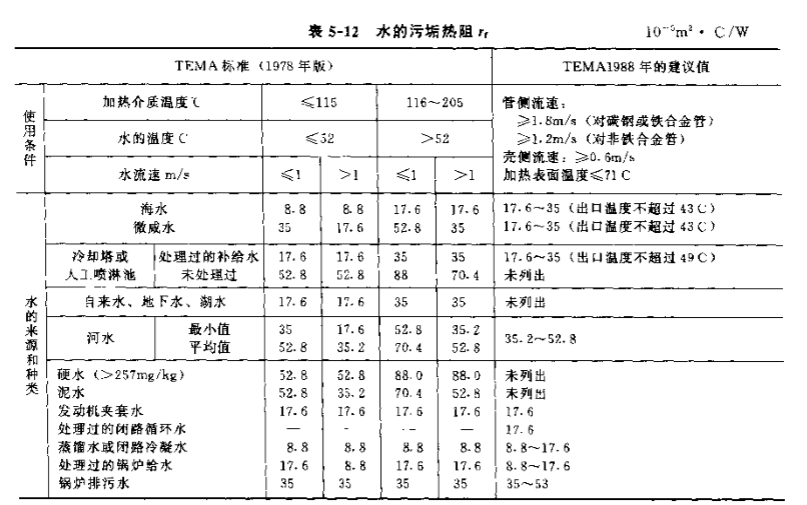

| 179 | 各种水的污垢热阻.png | 121.38K |
| 180 | 各种物料污垢热阻系数经验值来源.pdf | 1.04M |
| 181 | E0102.EDR | 287.14K |
| 182 | E0102.fx2 | 24.00K |
| 183 | E0102固定管板换热器.doc | 1.76M |
| 184 | E0401.EDR | 306.26K |
| 185 | E0401.ue2 | 22.70K |
| 186 | E0401机械校核.doc | 682.50K |
| 187 | 吸附分离模拟.ada | 145.51K |
| 188 | ZIF-8吸附分离正戊烷和异戊烷参考文献.pdf | 845.16K |
| 189 | E0102.fx2 | 24.00K |
| 190 | E0102固定管板换热器.doc | 1.76M |
| 191 | E0401.ue2 | 22.70K |
| 192 | E0401机械校核.doc | 682.50K |

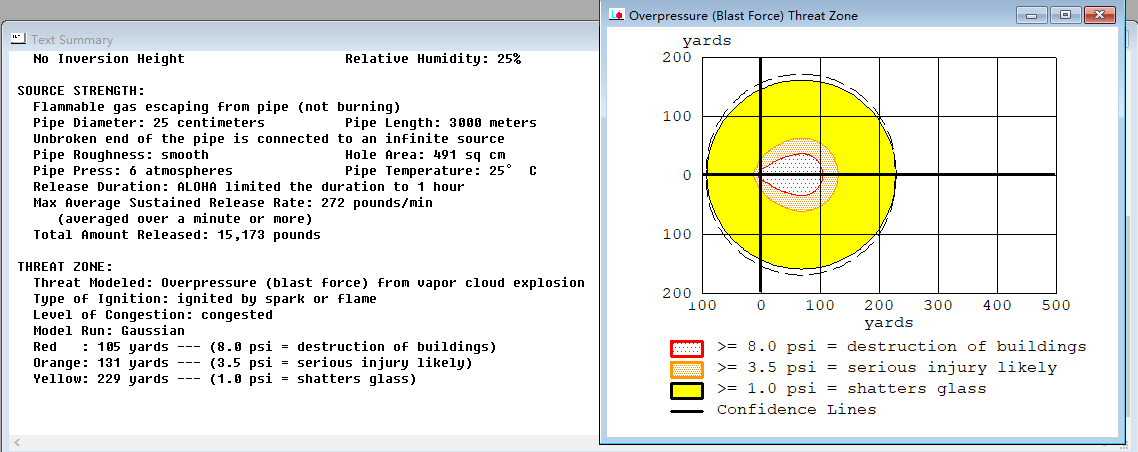

| 193 | R0101异构化反应器强度校核.docx | 57.73K |
| 194 | R0101异构化反应器强度校核.ra2 | 24.57K |
| 195 | R0301脱氢反应器强度校核.docx | 207.72K |
| 196 | R0301脱氢反应器强度校核.fx3 | 26.05K |
| 197 | T0402--1.cn2 | 30.20K |
| 198 | T0402机械校核.doc | 723.00K |

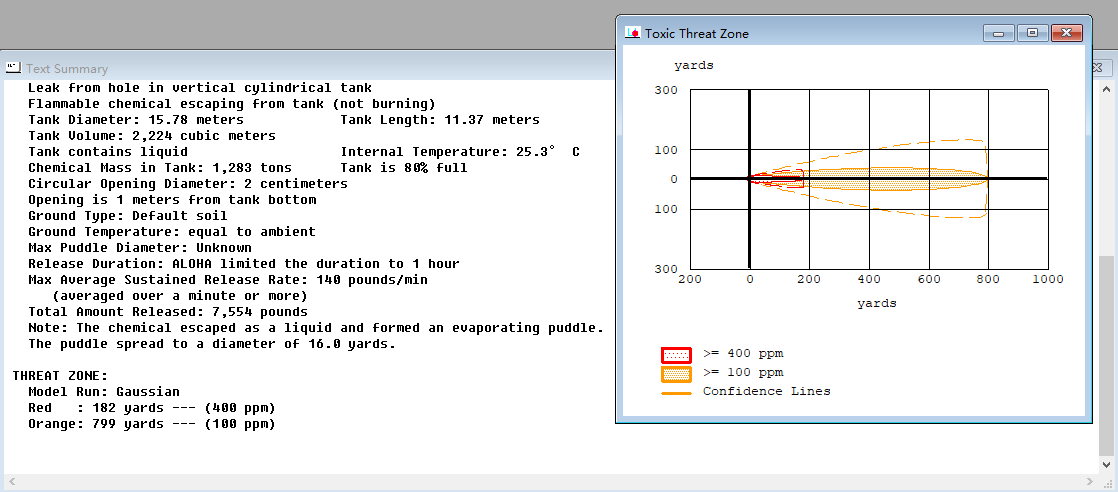

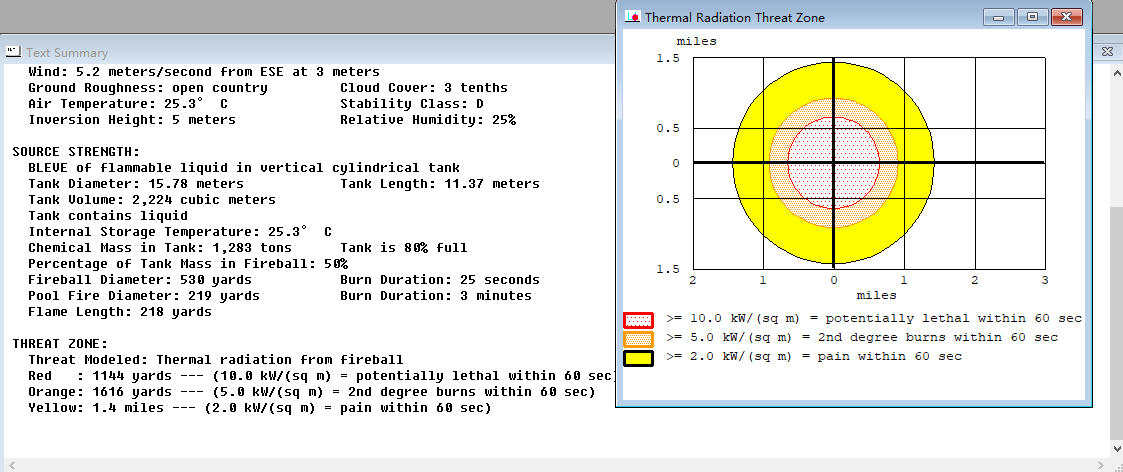

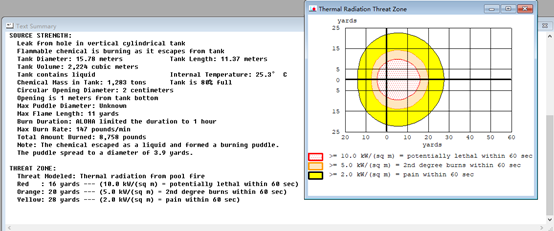

| 199 | 异戊烯中毒事故模拟.png | 38.61K |
| 200 | 异戊烯储罐泄露着火模型.alo | 4.61K |
| 201 | 异戊烯池火.png | 64.92K |
| 202 | 异戊烯罐BLEVE事故模拟.png | 47.98K |

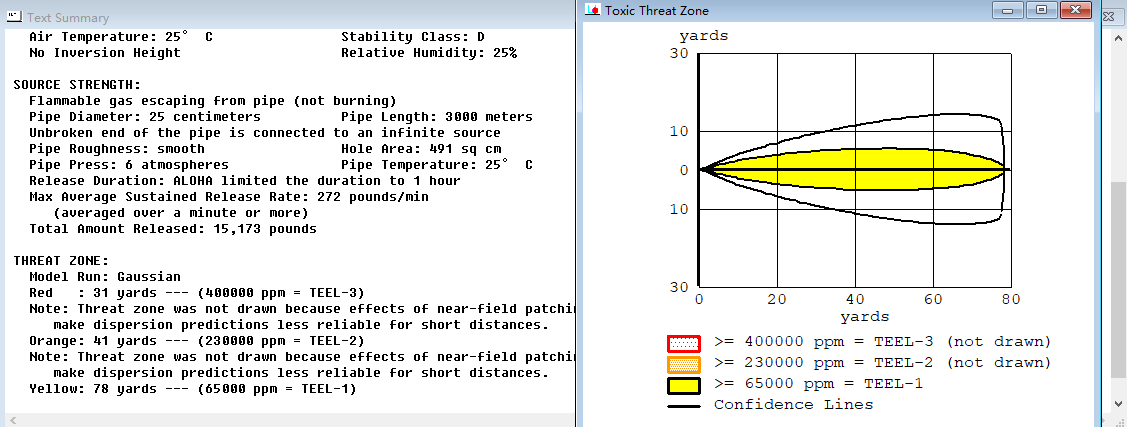

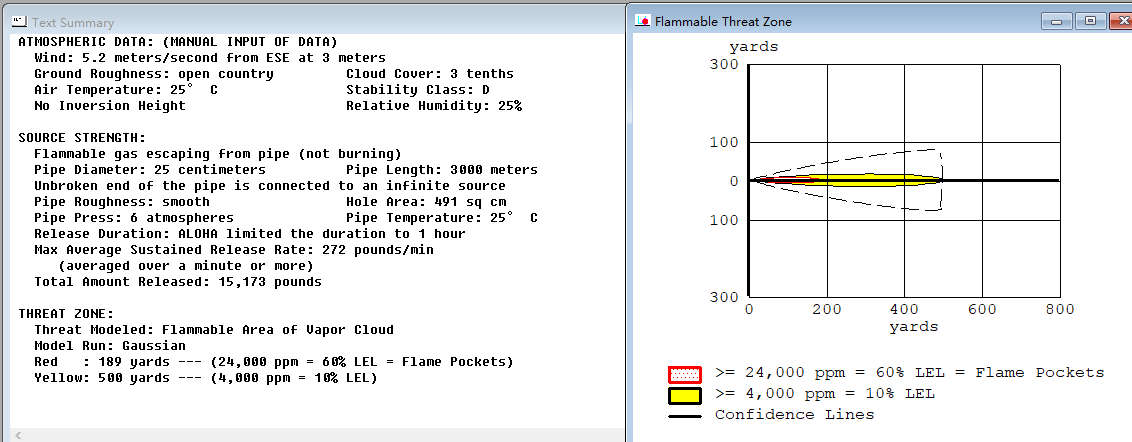

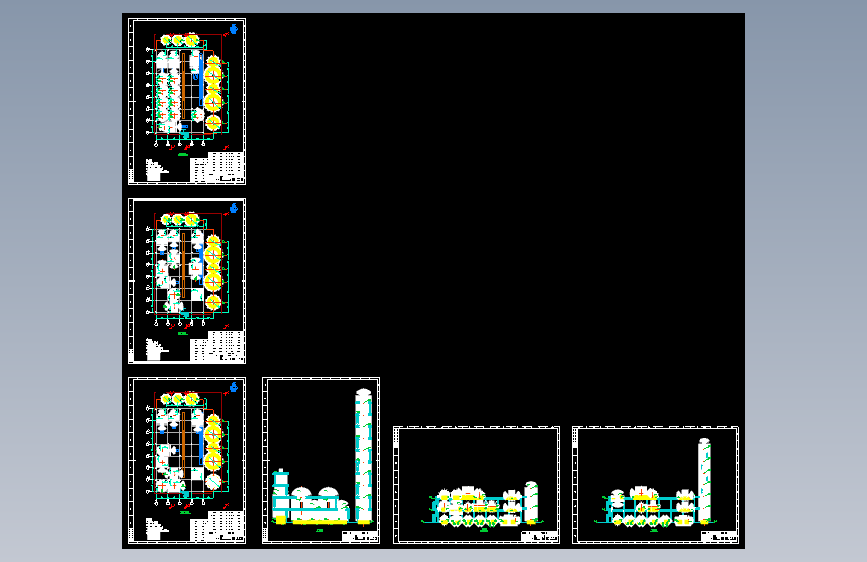

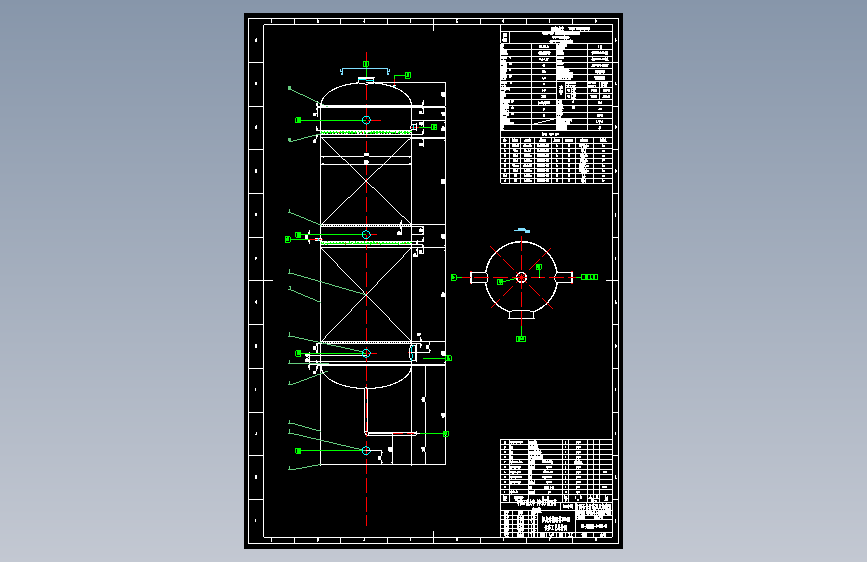

| 203 | 氢气泄漏人员中毒事故模拟.png | 44.82K |
| 204 | 氢气泄漏蒸气云爆炸事故.png | 39.71K |
| 205 | 氢气管道泄露着火模型.alo | 4.61K |
| 206 | 氢气输送管道超压爆炸事故.png | 47.17K |
| 207 | EASYDRAW储罐火灾爆炸事故树分析.ftx | 4.60K |
| 208 | 0-创新性说明书.docx | 3.64M |
| 209 | 1-可行性研究报告.docx | 2.51M |
| 210 | 1物料平衡计算书.docx | 162B |
| 211 | 1设备设计及选型说明书.docx | 162B |
| 212 | 2-初步设计说明书.docx | 4.95M |
| 213 | 2反应器设计说明书.docx | 162B |
| 214 | 2能量平衡计算书.docx | 162B |
| 215 | 3-1设备设计及选型说明书.docx | 6.95M |
| 216 | 3-2反应器设计说明书.docx | 3.61M |
| 217 | 3设备设计及选型一览表.docx | 162B |
| 218 | 4-安全预评价报告.docx | 3.45M |
| 219 | 4换热网络和节能设计.docx | 162B |
| 220 | 5-环境评价.docx | 5.32M |
| 221 | 5HAZOP分析.docx | 162B |
| 222 | 6-投资估算与经济评价.docx | 2.36M |
| 223 | 6物质MSDS.docx | 162B |
| 224 | 7公用工程供应协议及方案.docx | 162B |
| 225 | ~$5-环境评价.docx | 162B |
| 226 | 创新性说明书.docx | 162B |
| 227 | 初步设计说明书.docx | 162B |
| 228 | 安全预评价报告.docx | 162B |
| 229 | 投资估算与经济评价.docx | 162B |
| 230 | 附录1物料平衡计算书.docx | 2.29M |
| 231 | 附录2能量平衡计算书.docx | 2.27M |
| 232 | 附录3设备设计及选型一览表.docx | 2.19M |
| 233 | 附录4换热网络和节能设计.docx | 2.40M |
| 234 | 附录5HAZOP分析.docx | 2.23M |
| 235 | 附录6物质MSDS.docx | 2.19M |
| 236 | 附录7公用工程供应协议及方案.docx | 2.17M |
| 237 | 附录8《2025》符合性说明书.docx | 2.53M |
| 238 | Readme.txt | 675B |
| 239 | 工艺原则流程图-2004.dwg | 209.43K |
| 240 | PFD工艺物料流程图-2004.dwg | 485.00K |
| 241 | PID工艺管道及仪表流程图-2004.dwg | 1.21M |
| 242 | 预处理车间-平面布置图-2004.dwg | 211.19K |
| 243 | 预处理车间-立面布置图-2004.dwg | 222.99K |
| 244 | E0201-2004.dwg | 104.27K |
| 245 | E0401-2004.dwg | 113.40K |
| 246 | R0301-2004.dwg | 386.54K |
| 247 | T0402-2004.dwg | 699.90K |
| 248 | 全厂布置图-2004.dwg | 178.10K |
| 249 | 0102-2004.dwg | 105.12K |
| 250 | 0201-2004.dwg | 88.30K |
| 251 | 0210-2004.dwg | 96.28K |
| 252 | 工艺原则流程图-2018.dwg | 460.82K |
| 253 | PFD工艺物料流程图-2018.dwg | 829.83K |
| 254 | PID工艺管道及仪表流程图-2018.dwg | 1.28M |
| 255 | 预处理车间-平面布置图-2018.dwg | 213.89K |
| 256 | 预处理车间-立面布置图-2018.dwg | 220.04K |
| 257 | E0201-2018.dwg | 102.53K |
| 258 | E0401-2018.dwg | 111.92K |
| 259 | R0301-2018.dwg | 398.28K |
| 260 | T0402-2018.dwg | 851.44K |
| 261 | 全厂布置图-2018.dwg | 180.81K |
| 262 | 0102-2004.dwg | 91.38K |
| 263 | 0201-2018.dwg | 69.97K |
| 264 | 0210-2018.dwg | 80.09K |

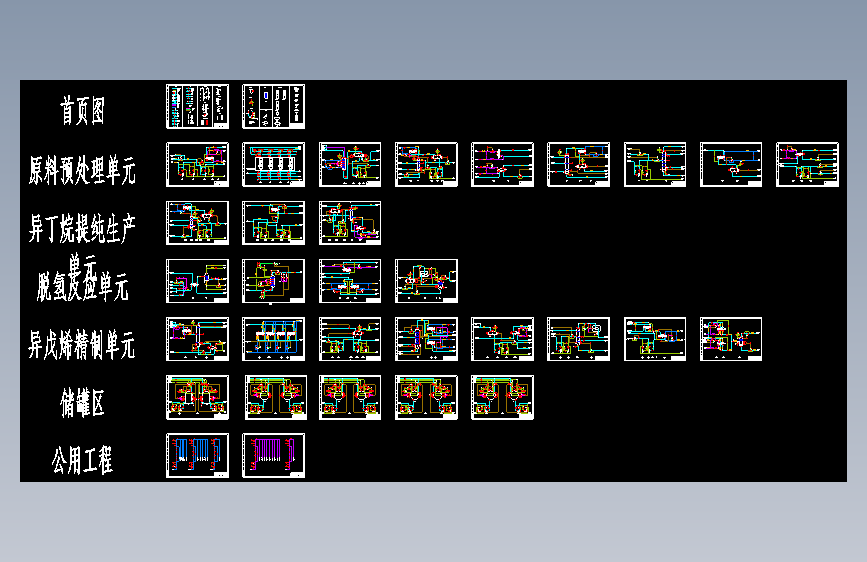

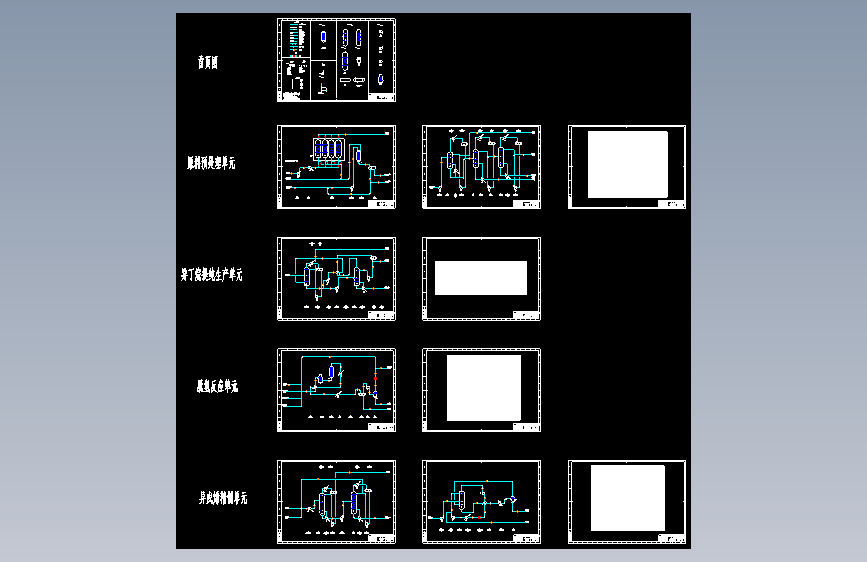

| 265 | 项目图纸集-彩色.pdf | 5.01M |
| 266 | 项目图纸集-黑白.pdf | 4.99M |
