年产9万吨1,4-丁二醇项目初步设计（ID:2697240）

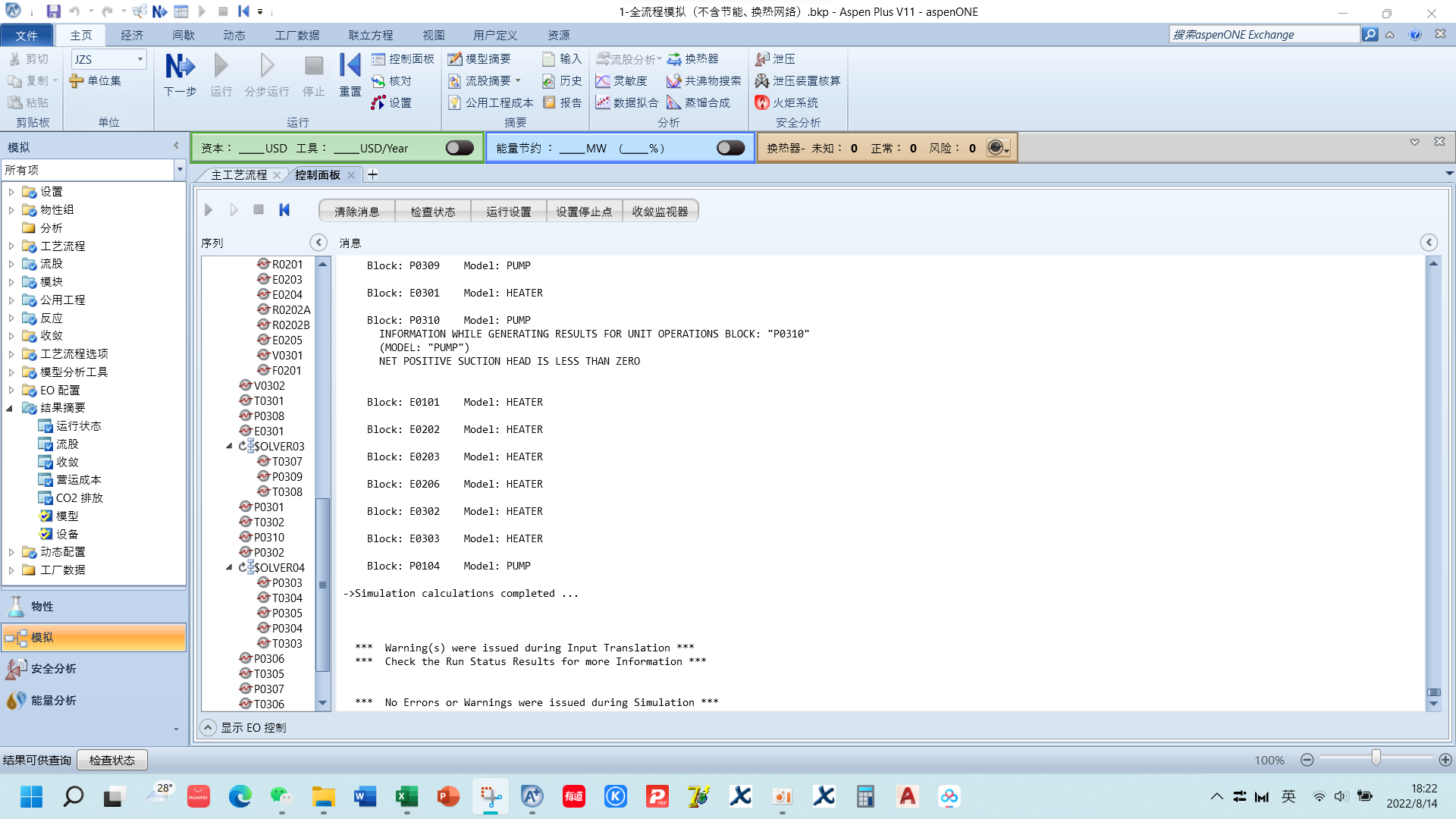

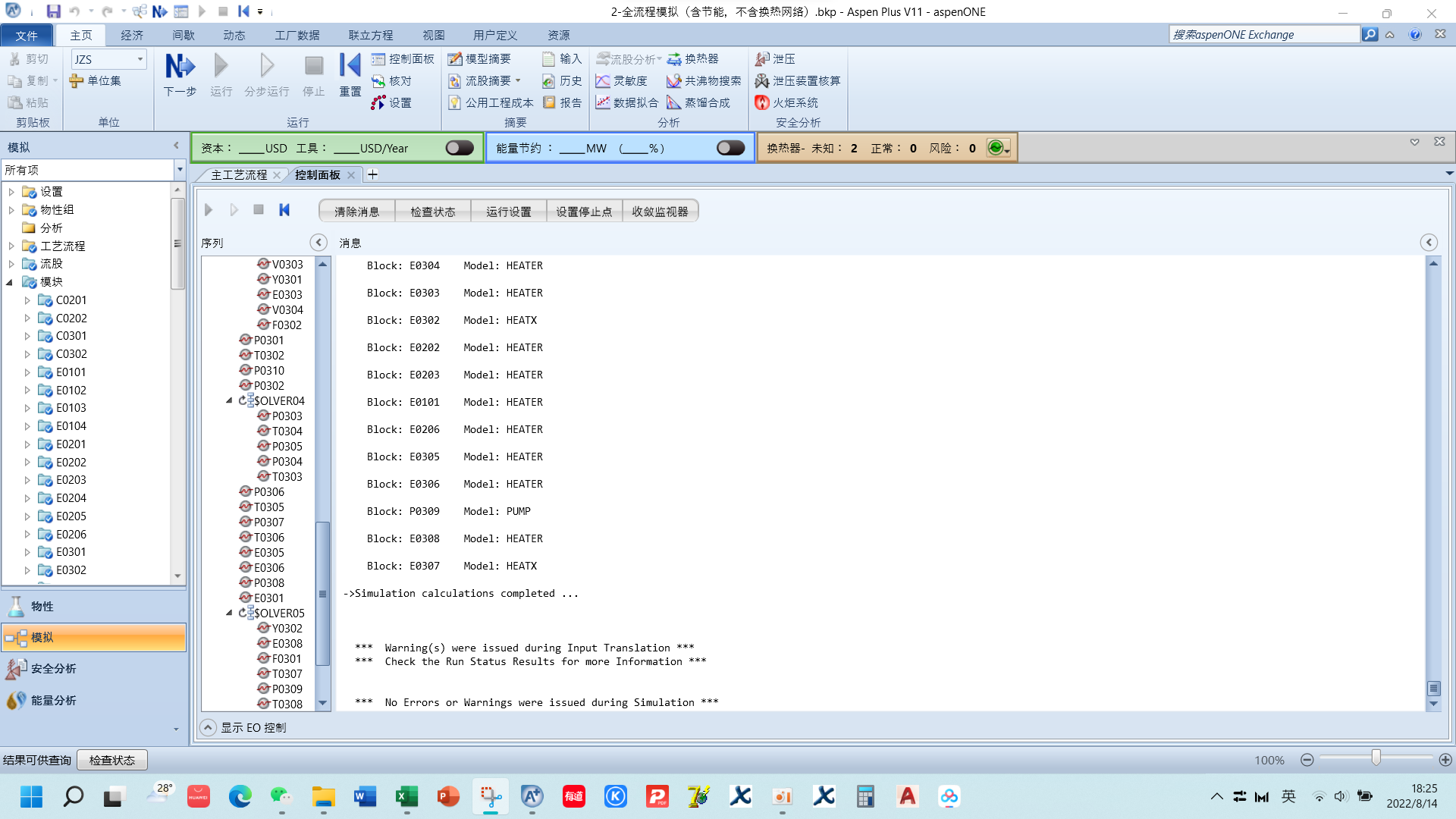

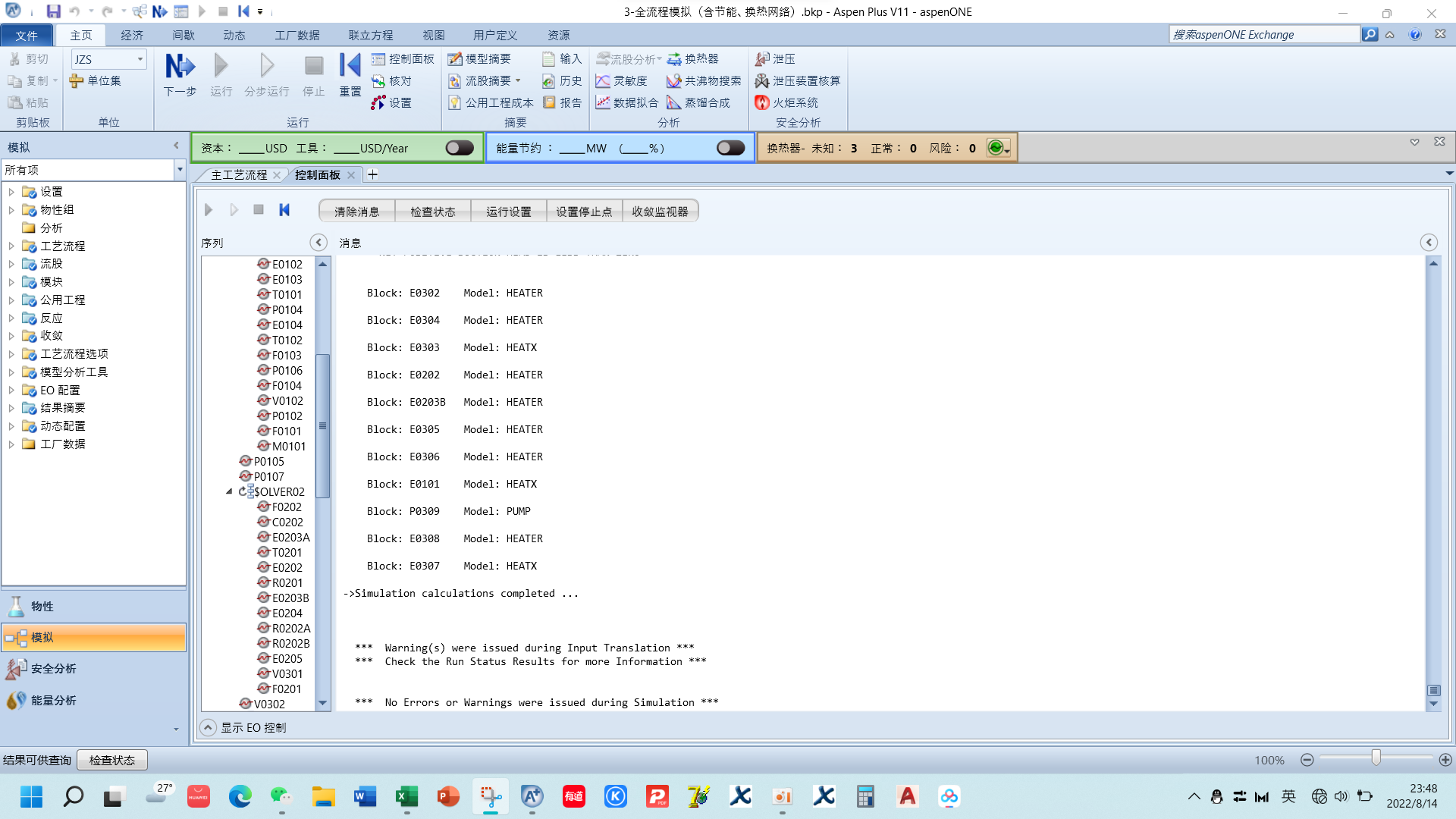

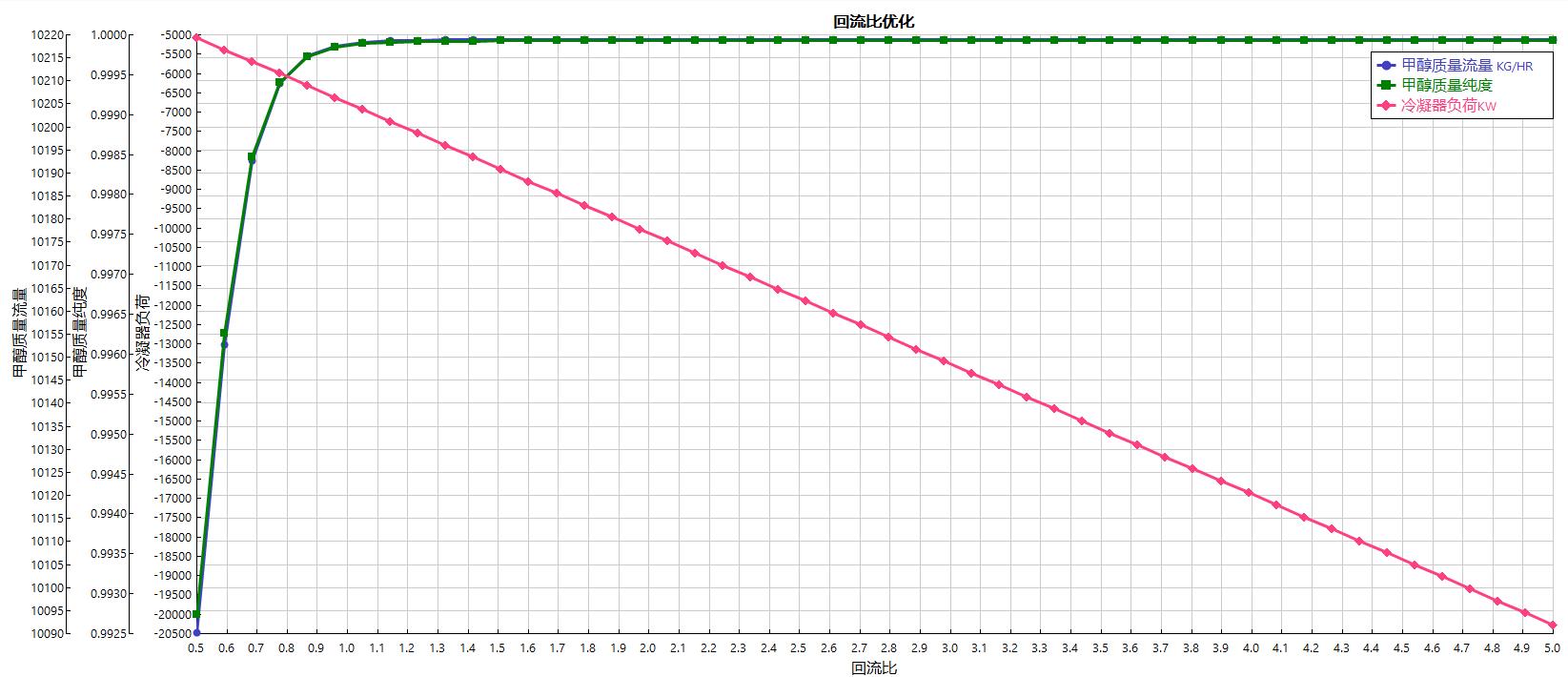

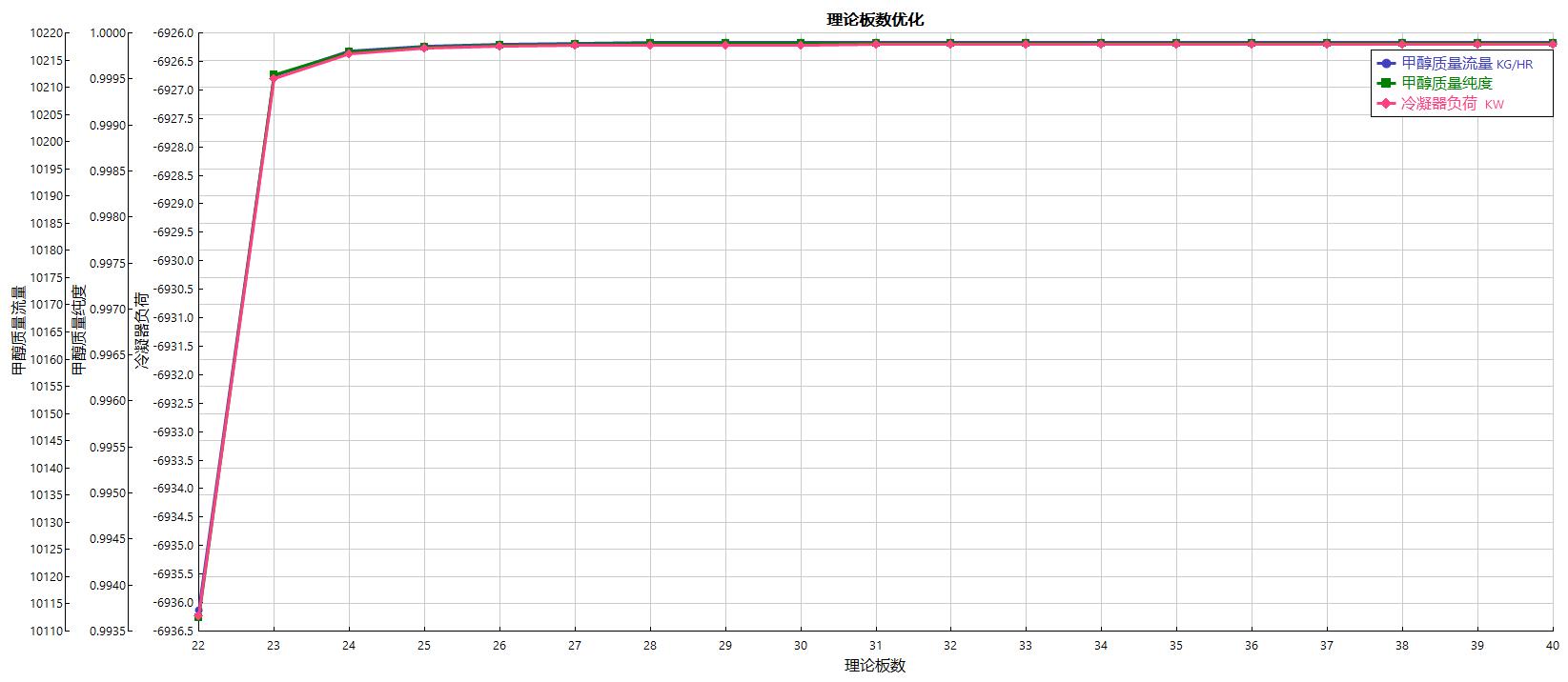

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17594082093853.zip | 855.98M |
| 2 | 备注.txt | 581B |
| 3 | 涉及物质简称代号.txt | 1.17K |
| 4 | 1-全流程模拟（不含节能、换热网络）.bkp | 3.45M |
| 5 | 2-全流程模拟（含节能，不含换热网络）.bkp | 3.77M |
| 6 | 3-全流程模拟（含节能、换热网络）.bkp | 3.69M |
| 7 | 评委老师请看.txt | 653B |
| 8 | 1-全流程模拟（不含节能、换热网络）.png | 345.13K |
| 9 | 2-全流程模拟（含节能、不含换热网络）.png | 338.89K |
| 10 | 3-全流程模拟（含节能、换热网络）.png | 353.25K |
| 11 | 1-全流程模拟（不含节能、换热网络）.mp4 | 3.13M |
| 12 | 2-全流程模拟（含节能、不含换热网络）.mp4 | 3.19M |
| 13 | 3-全流程模拟（含节能、换热网络）.mp4 | 4.24M |
| 14 | T0302回流比.bkp | 640.96K |
| 15 | T0302最终优化结果.bkp | 631.99K |
| 16 | T0302理论板数.bkp | 637.78K |
| 17 | T0302简洁法.bkp | 506.80K |
| 18 | T0302进料板位置.bkp | 635.07K |
| 19 | T0302馏出物进料比.bkp | 641.34K |
| 20 | 回流比优化.jpg | 162.34K |
| 21 | 总理论板数优化.jpg | 121.07K |

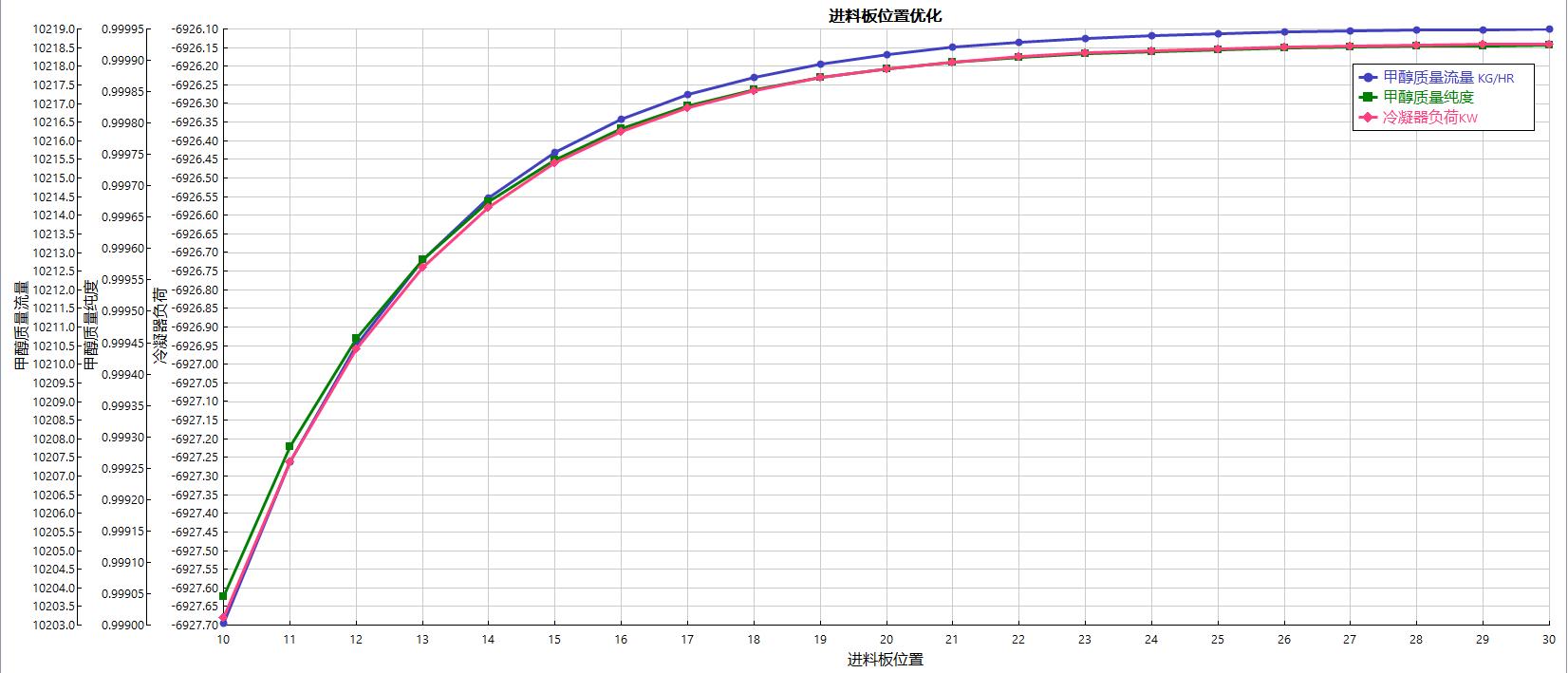

| 22 | 进料板位置优化.jpg | 161.08K |
| 23 | 附录9-甲醇塔T0302优化说明书.docx | 1.42M |
| 24 | 附录9-甲醇塔T0302优化说明书.pdf | 1.14M |

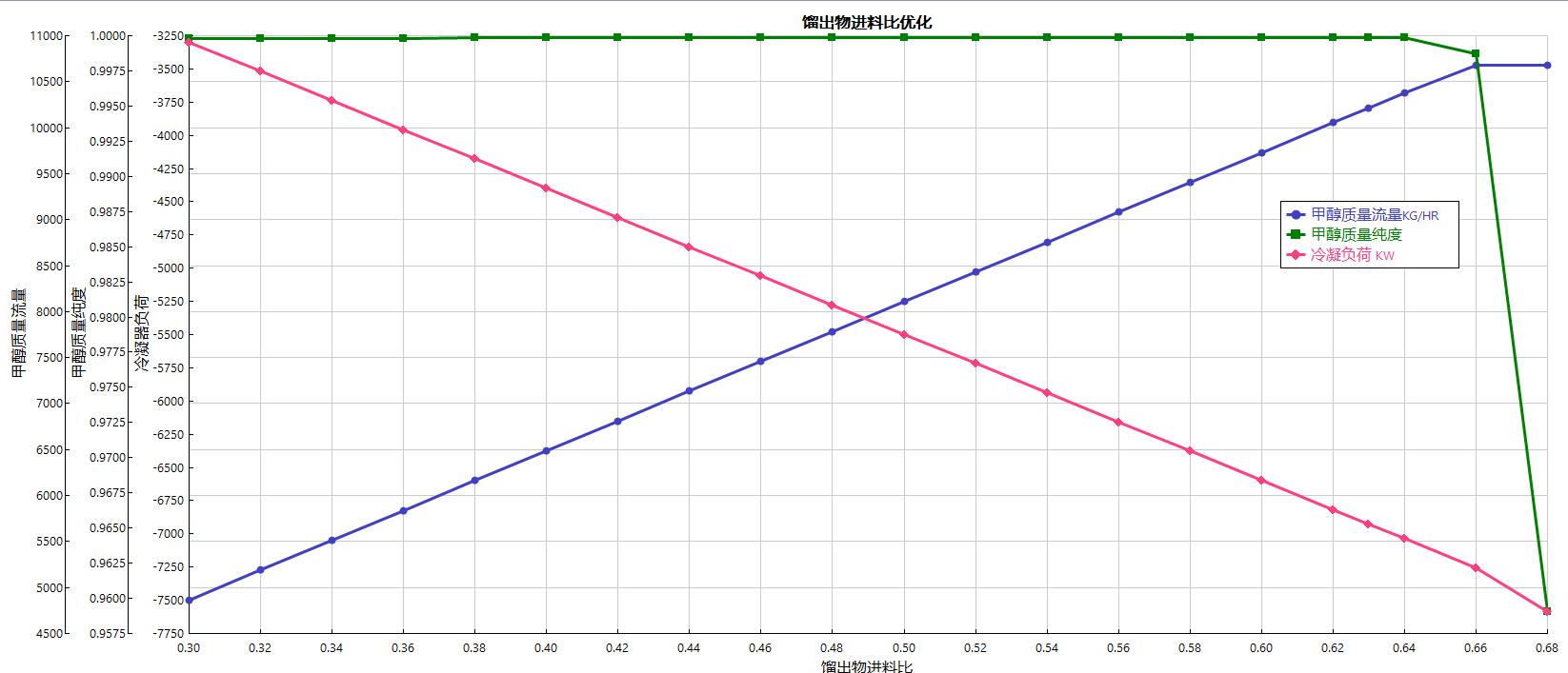

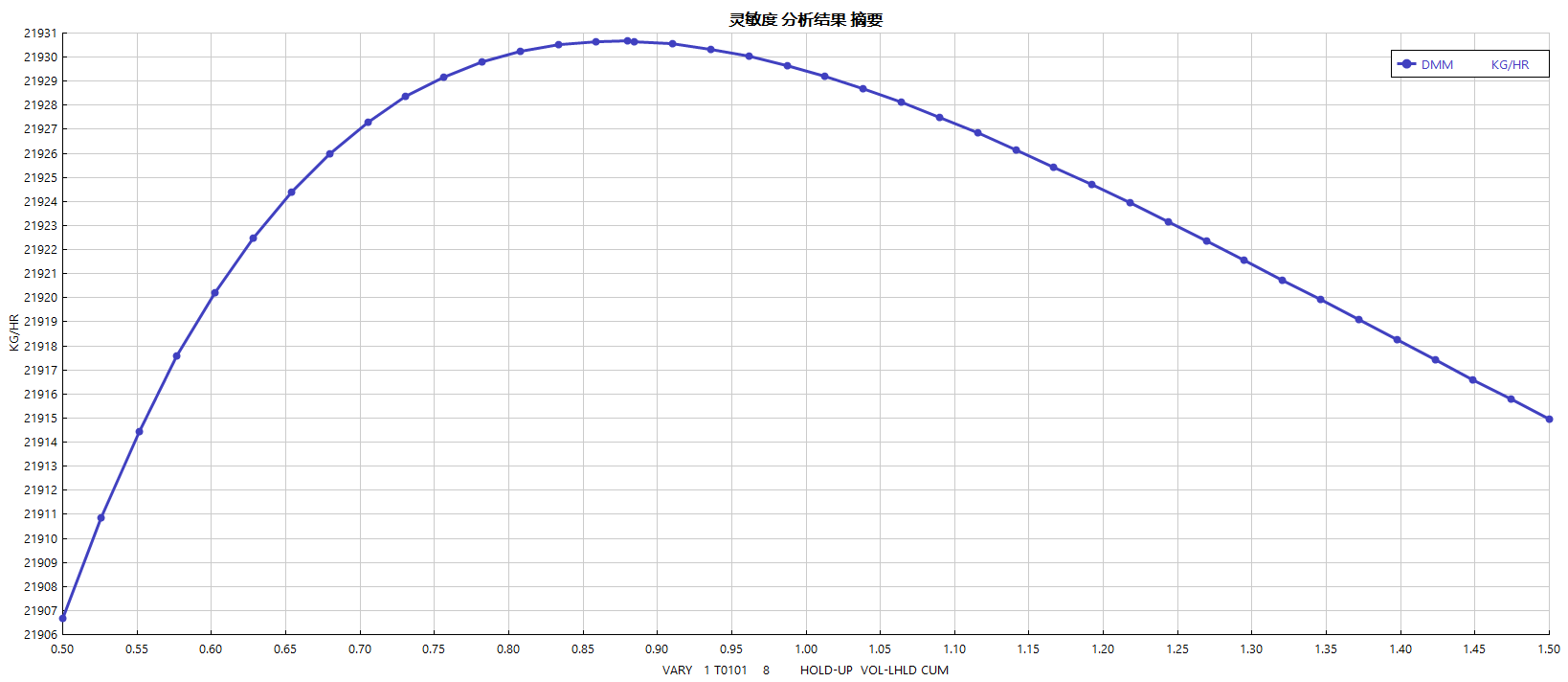

| 25 | 馏出物进料比优化.jpg | 120.17K |
| 26 | T0302甲醇塔交互设计计算.bkp | 1.52M |
| 27 | T0302甲醇塔校核.bkp | 1.53M |
| 28 | 1-DMM质量流量与持液量关系分析.png | 48.29K |

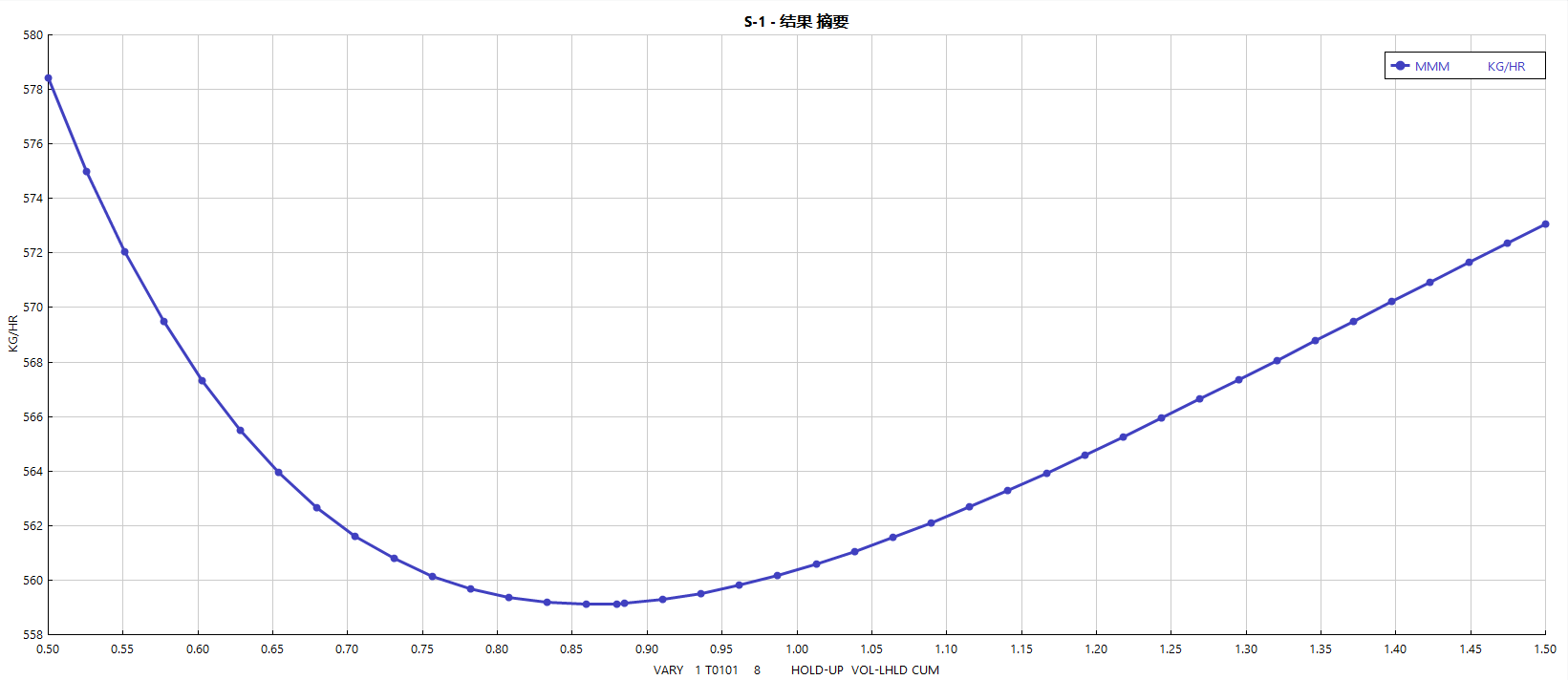

| 29 | 2-MMM质量流量与持液量关系分析.png | 38.33K |

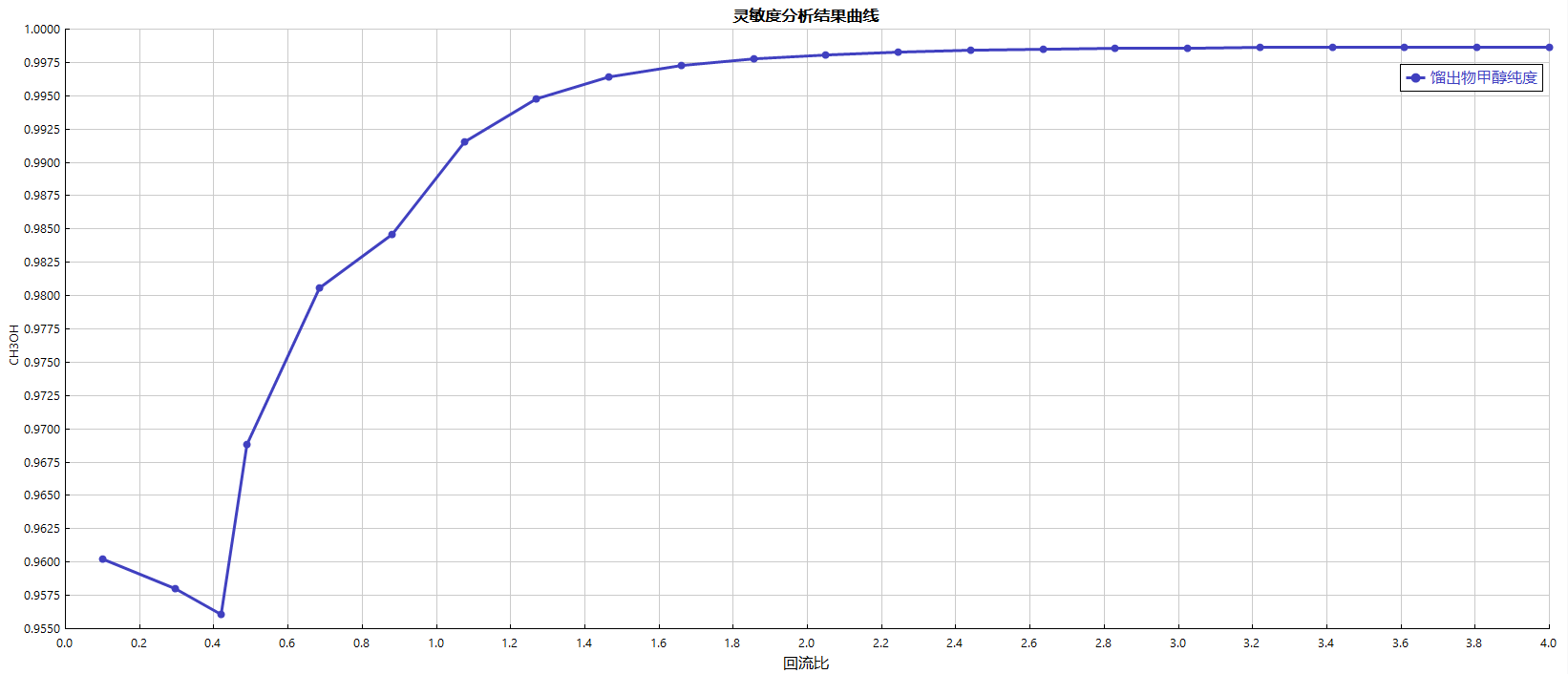

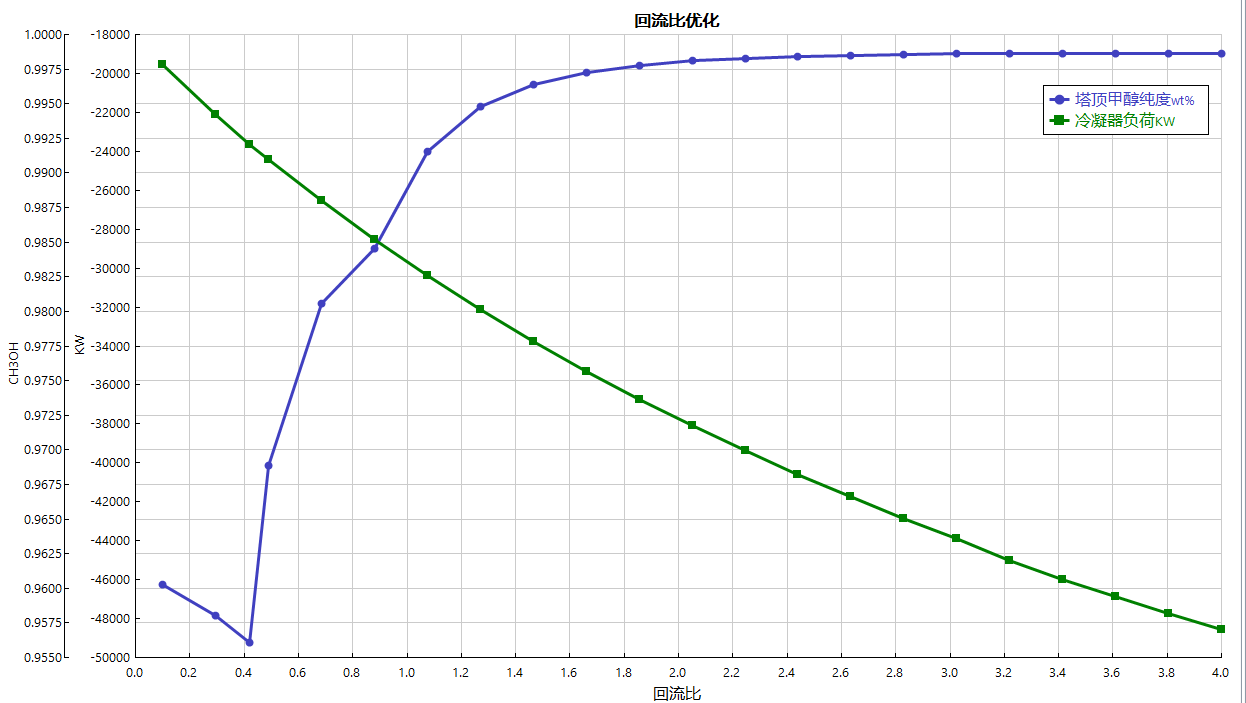

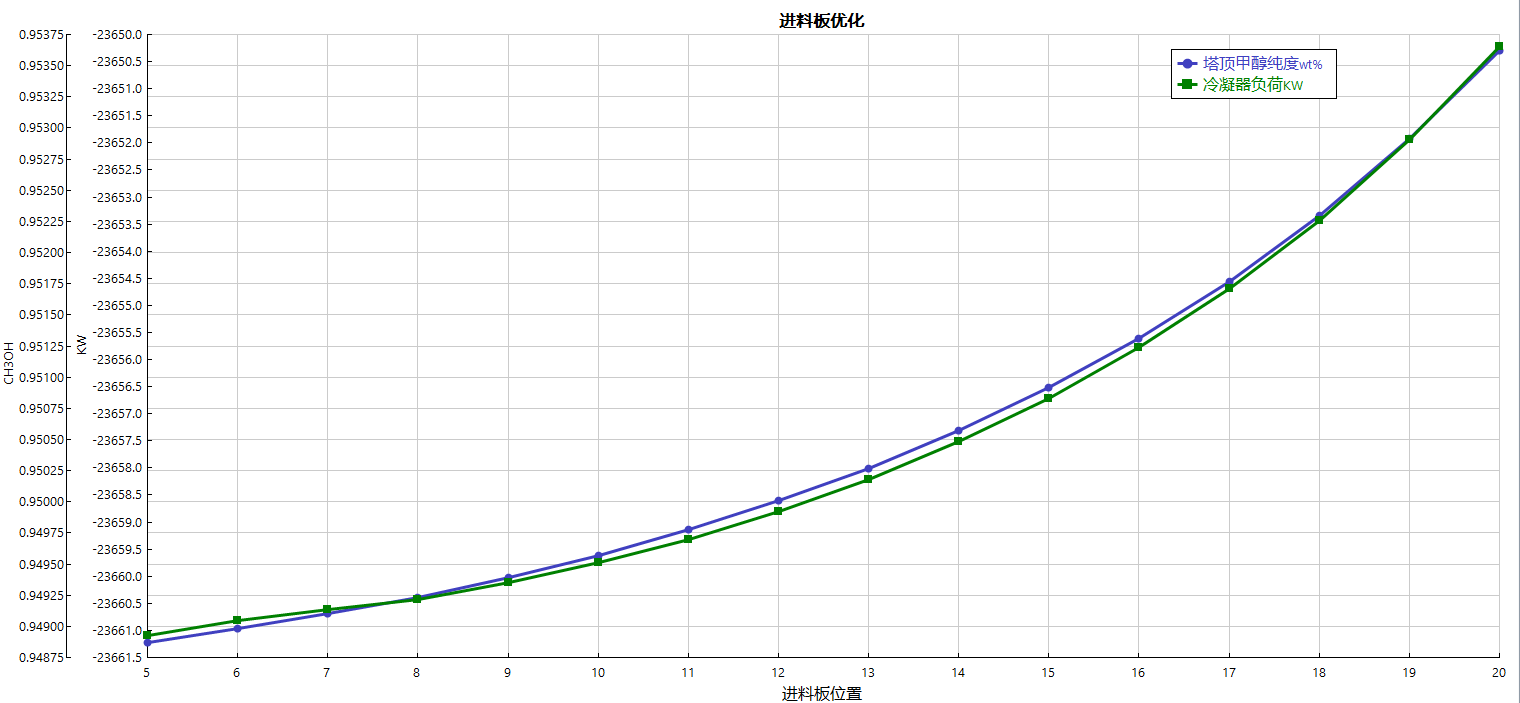

| 30 | 3-回流比纯度.png | 38.76K |
| 31 | 4-回流比纯度优化.png | 54.67K |
| 32 | 5-进料板优化.png | 70.66K |
| 33 | T0101催化精馏塔持液量优化.bkp | 616.92K |
| 34 | T0101塔内件校核.bkp | 978.63K |

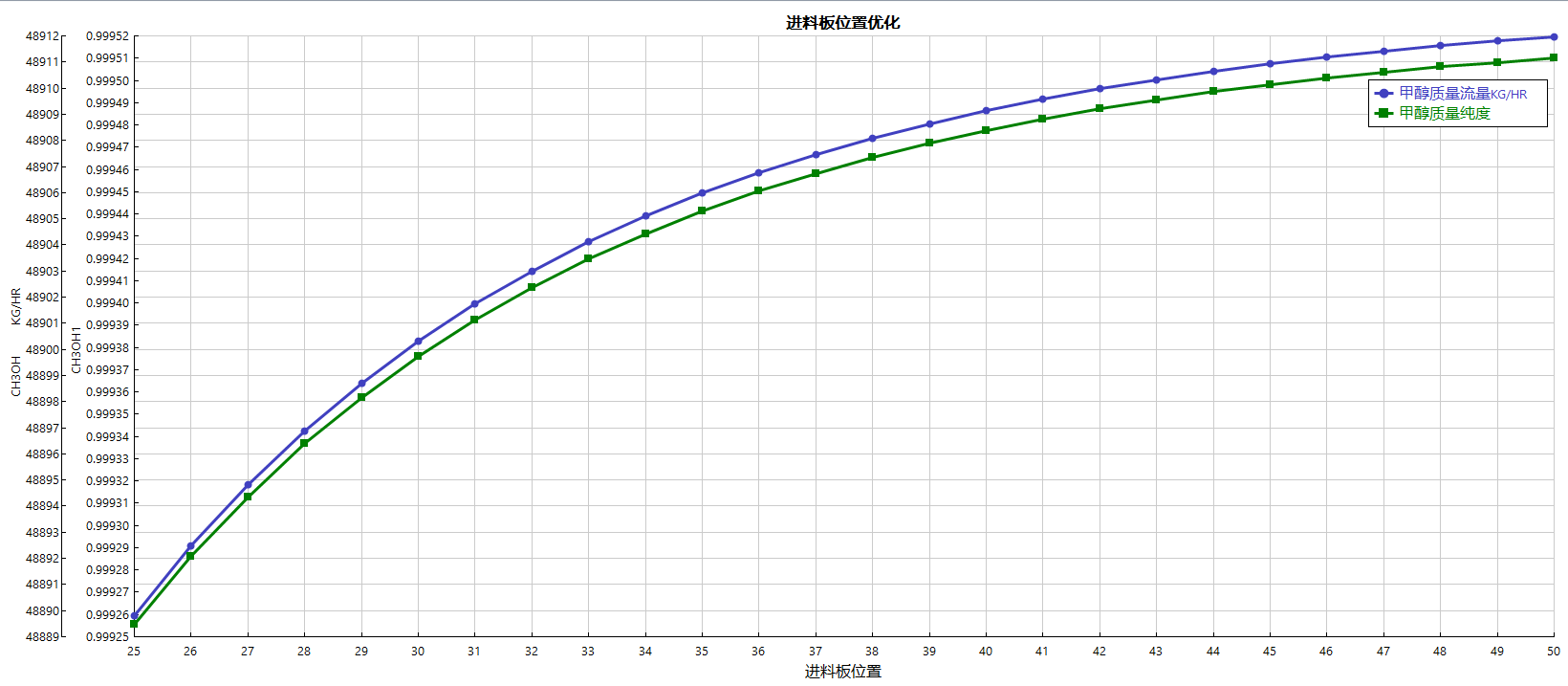

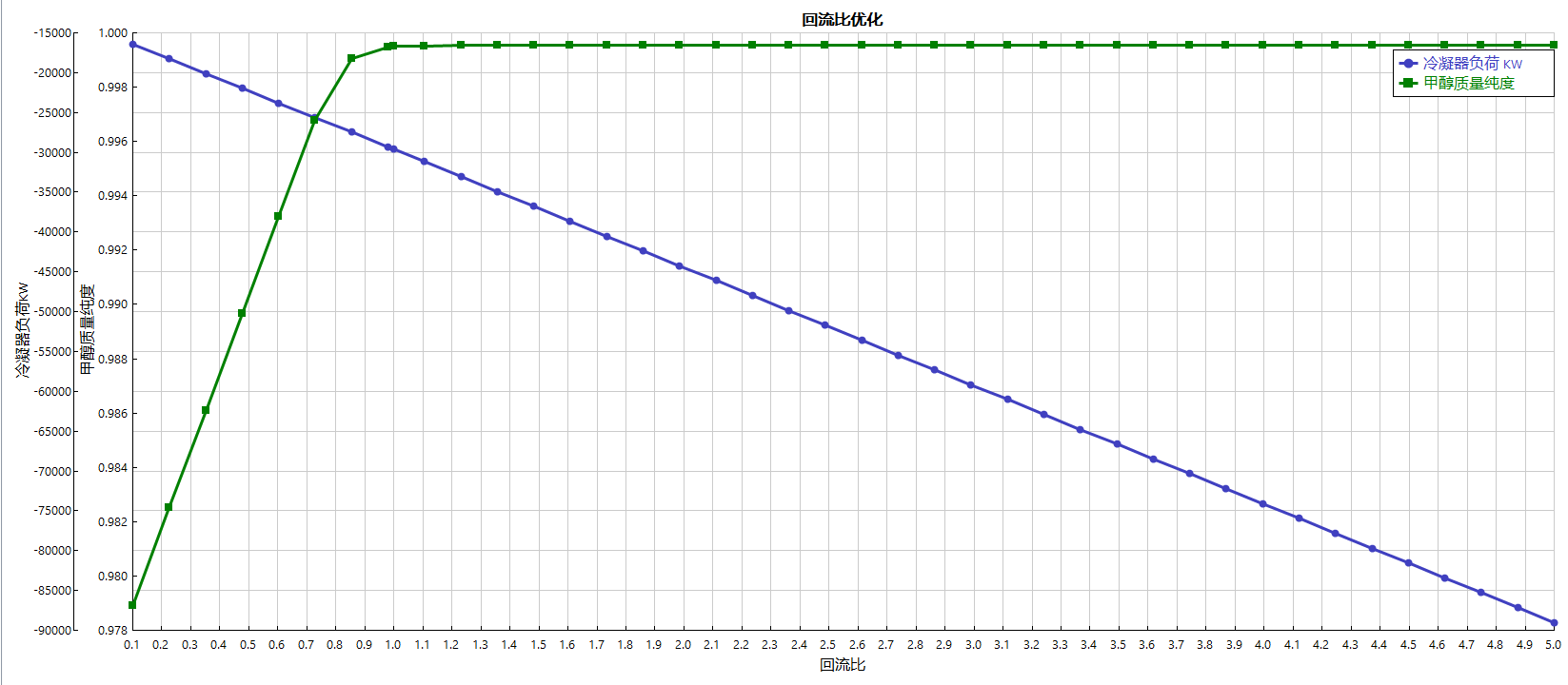

| 35 | 催化精馏塔T0101优化.bkp | 613.64K |
| 36 | T0102优化.bkp | 651.75K |
| 37 | T0102回流比优化.png | 62.32K |
| 38 | T0102塔内件校核.bkp | 1.71M |
| 39 | T0102进料板位置优化.png | 74.14K |
| 40 | T0303优化.bkp | 759.99K |

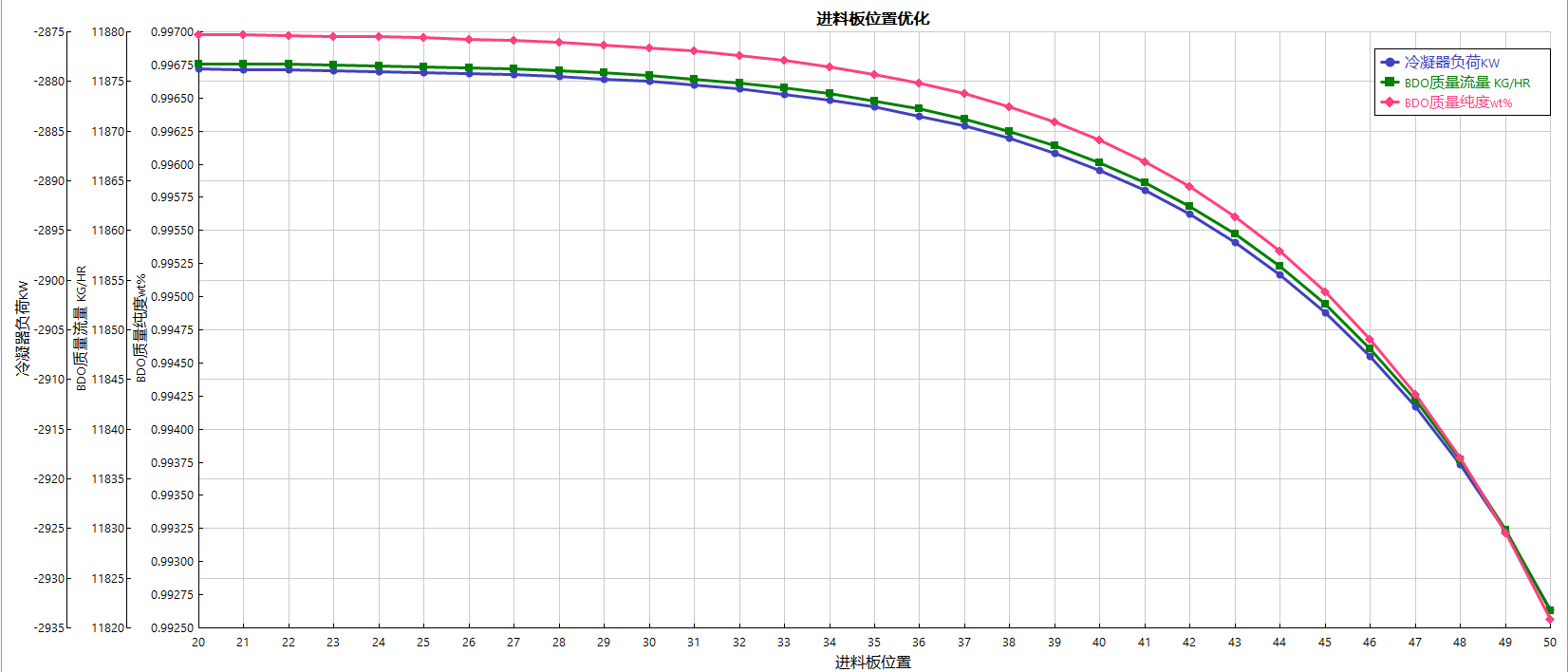

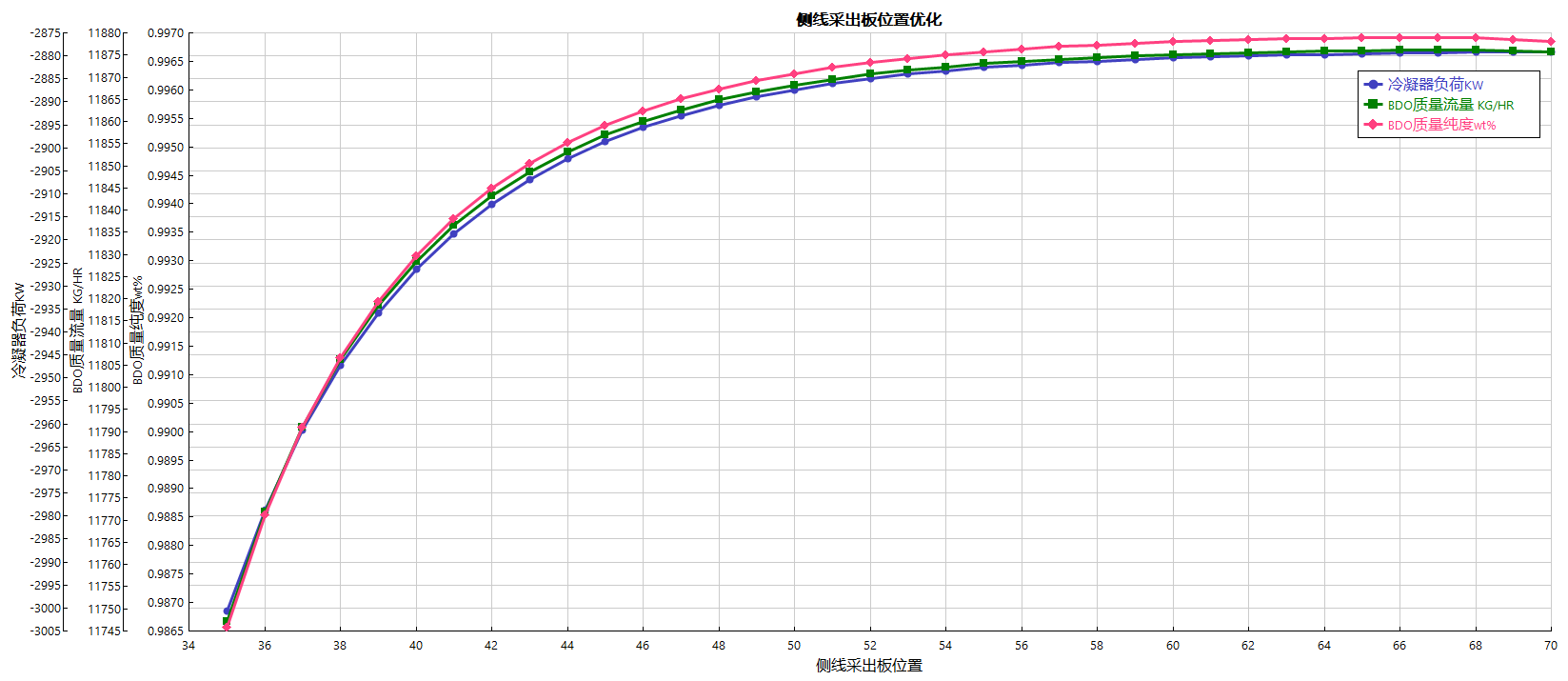

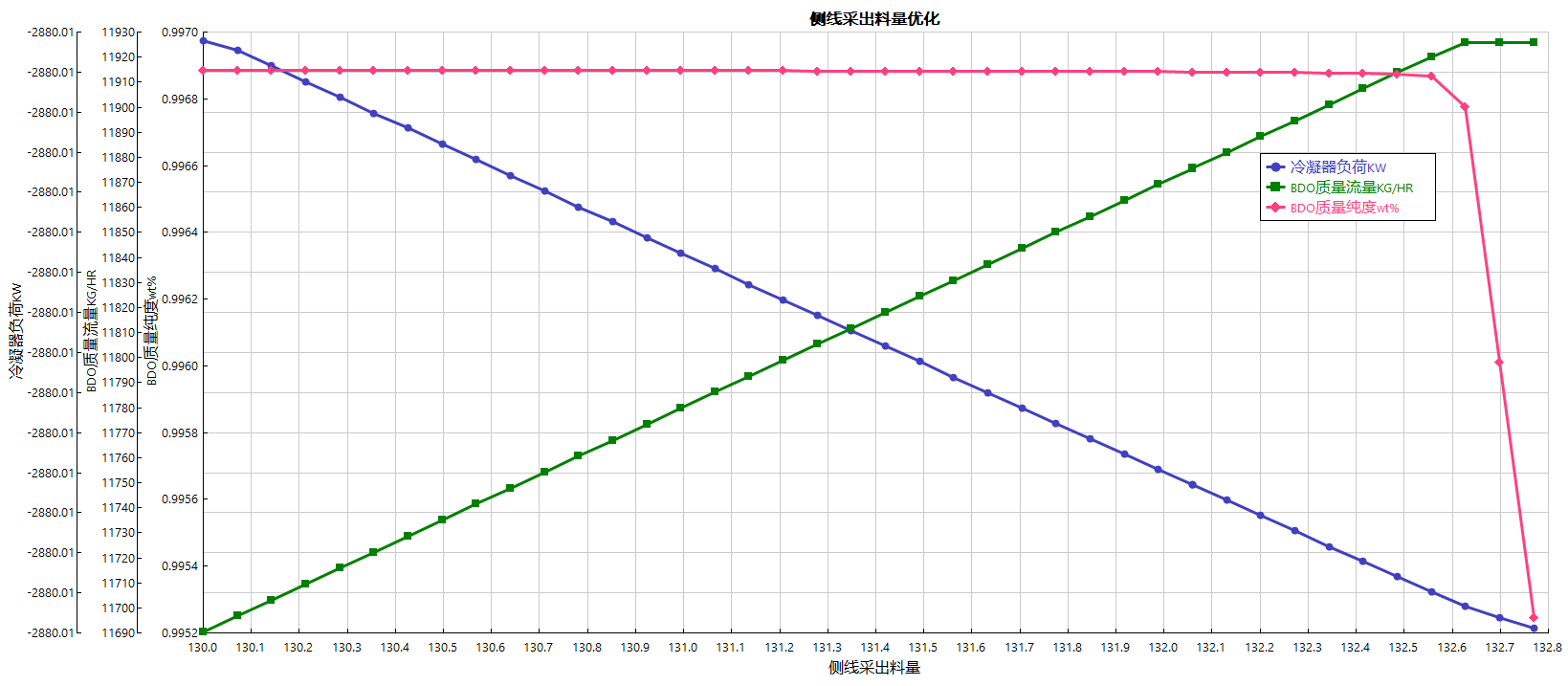

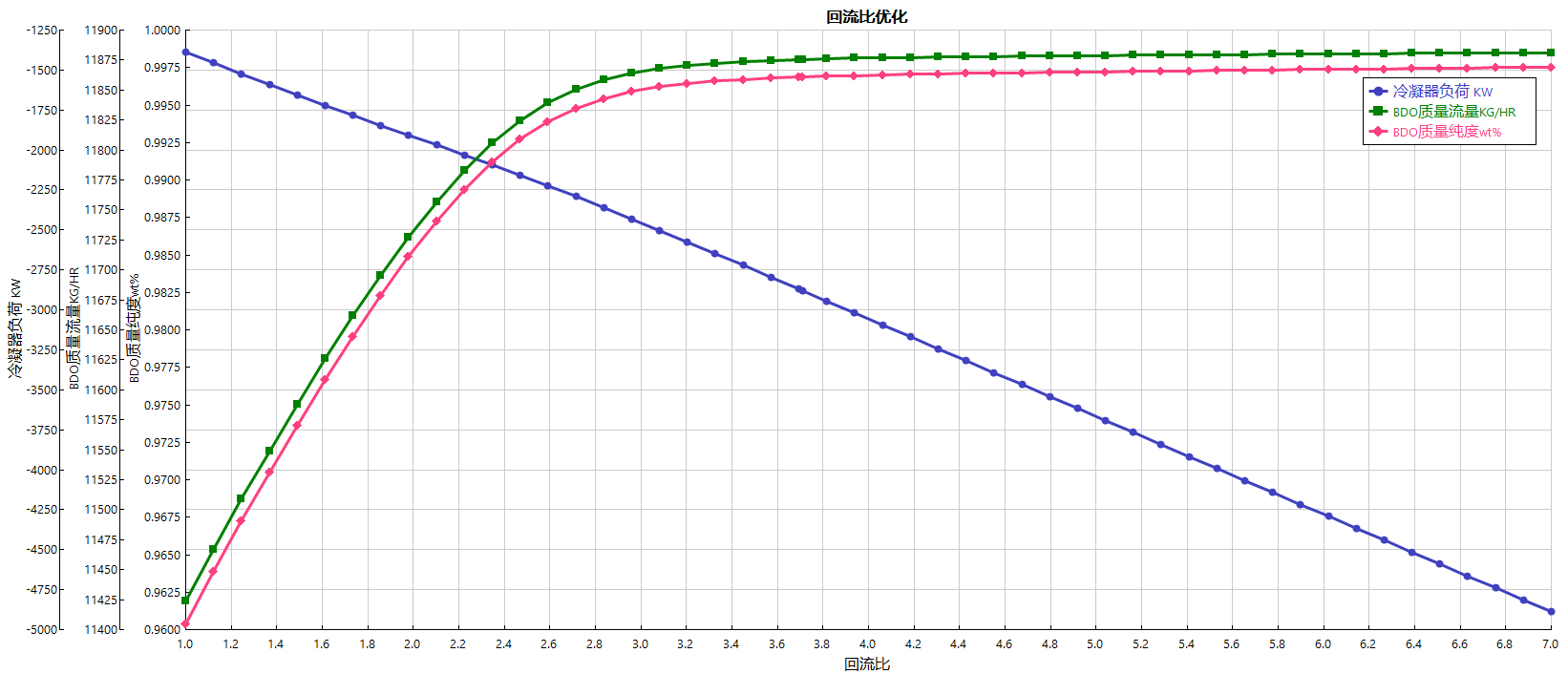

| 41 | T0303侧线采出料板位置.png | 82.88K |
| 42 | T0303侧线采出料量.png | 81.63K |
| 43 | T0303回流比优化.png | 84.60K |
| 44 | T0303塔内件校核.bkp | 1.10M |
| 45 | T0303进料板位置优化.png | 76.92K |
| 46 | T0304优化.bkp | 637.18K |

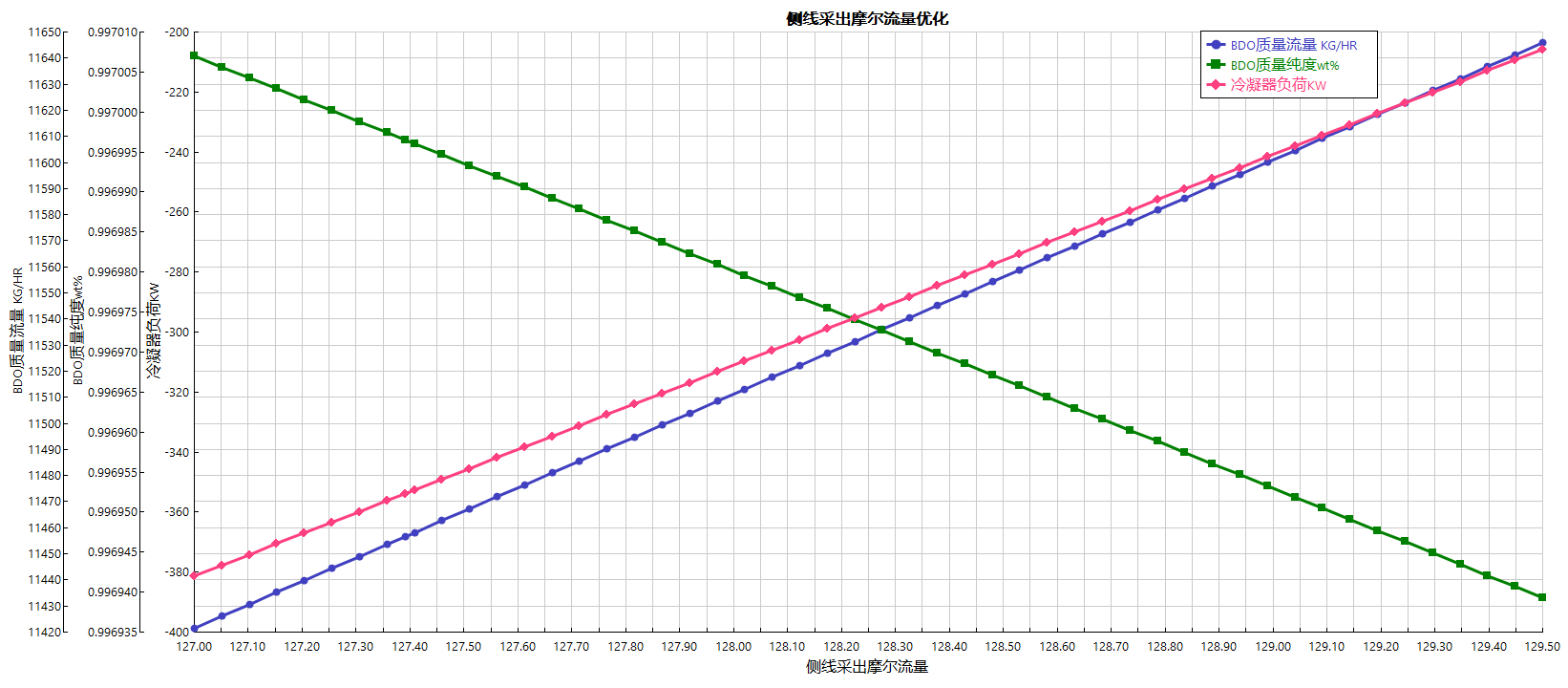

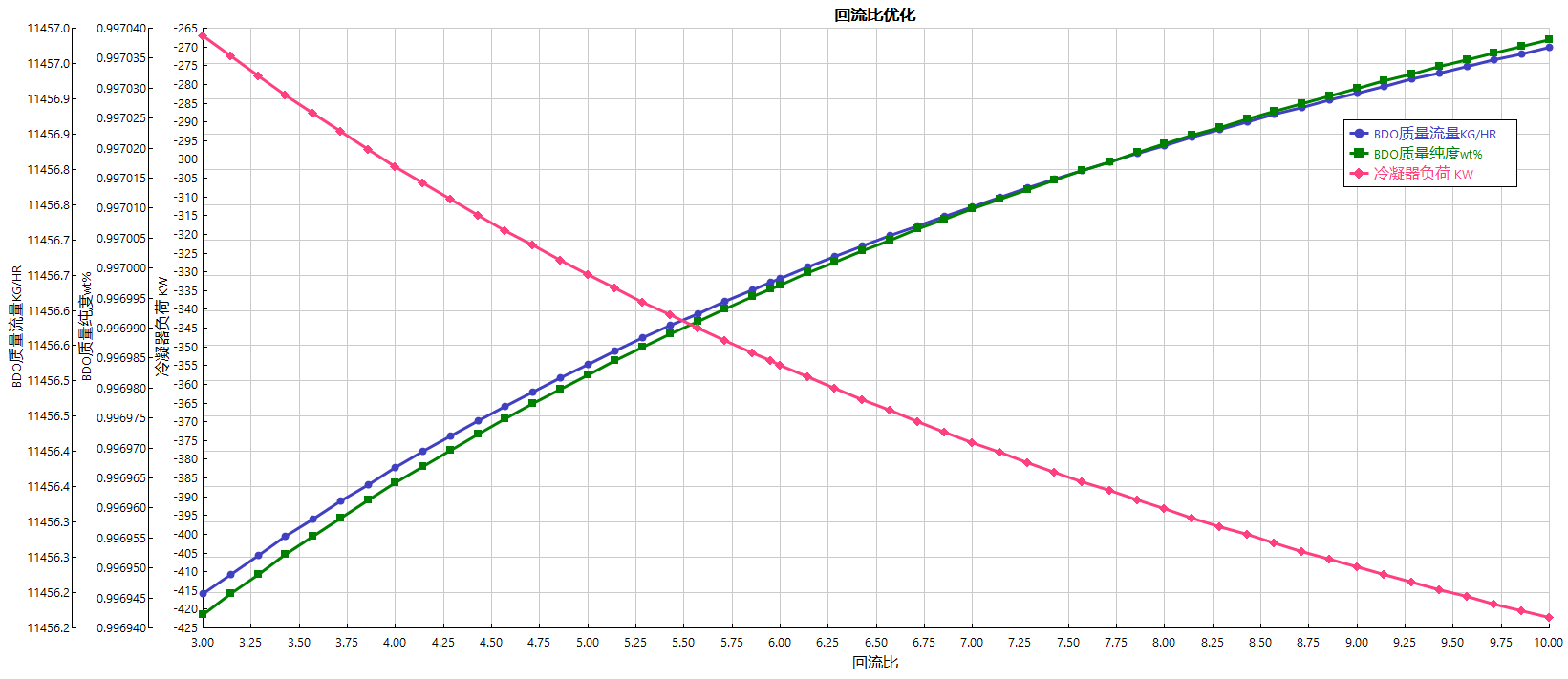

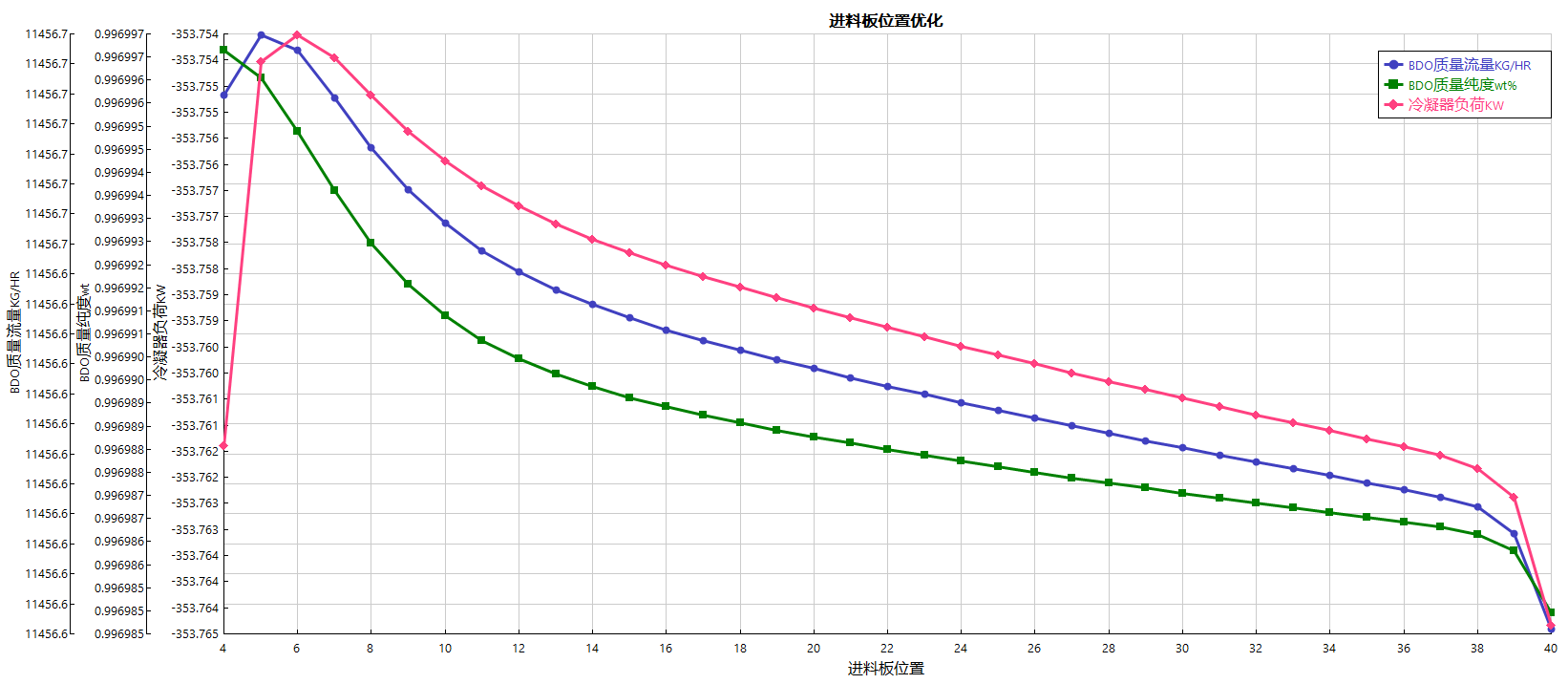

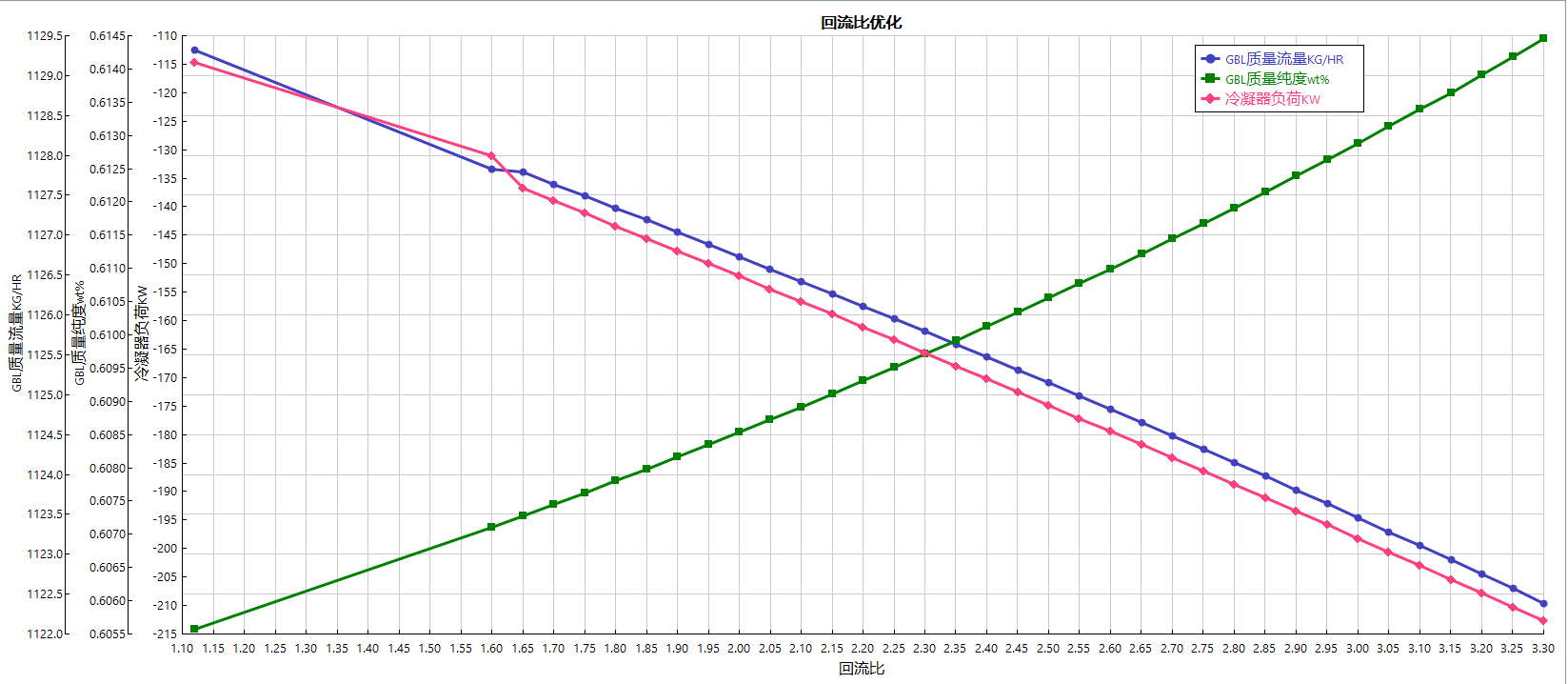

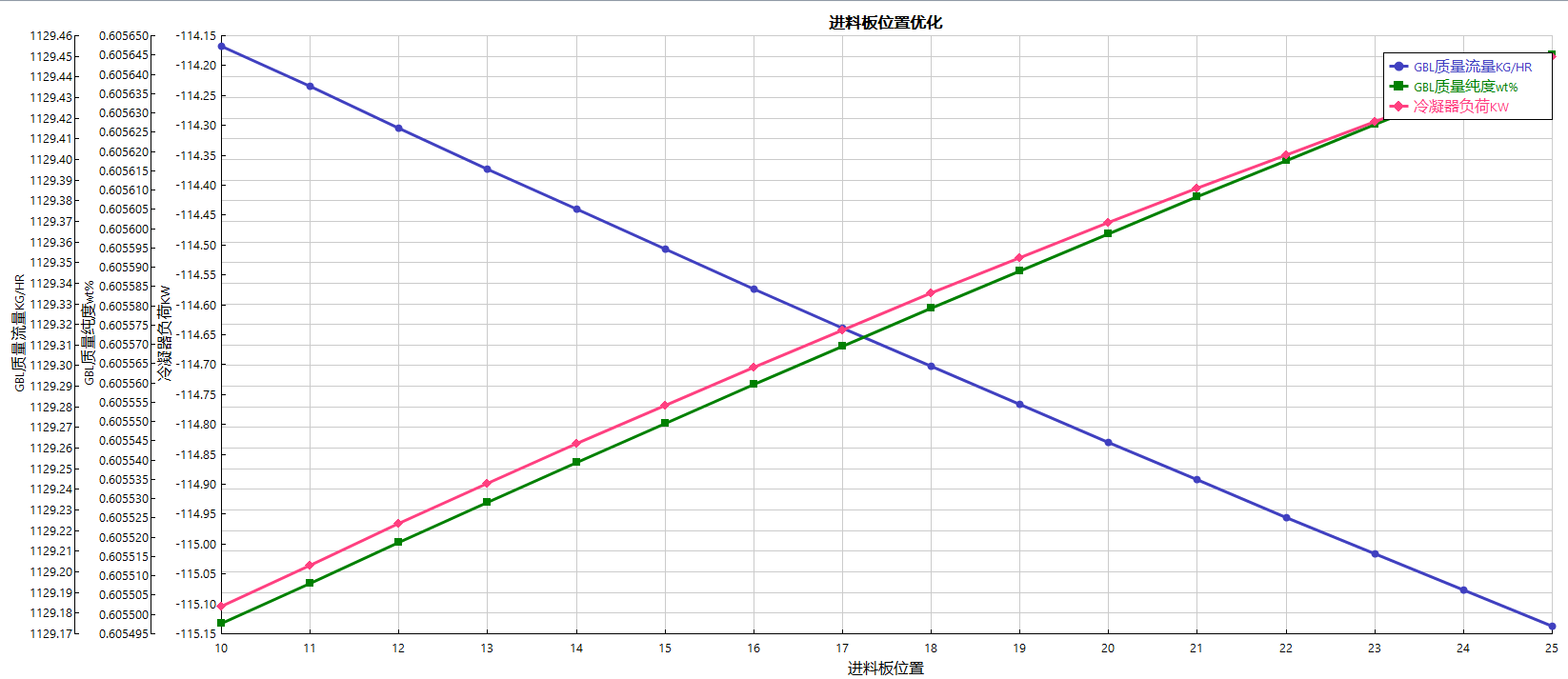

| 47 | T0304侧线采出摩尔流量优化.png | 97.70K |
| 48 | T0304侧线采出板位置优化.png | 90.75K |
| 49 | T0304回流比优化.png | 99.01K |
| 50 | T0304塔内件校核.bkp | 818.88K |
| 51 | T0304进料板位置优化.png | 109.57K |
| 52 | T0305优化.bkp | 597.03K |
| 53 | T0305回流比优化.png | 92.92K |
| 54 | T0305塔内件校核.bkp | 701.50K |
| 55 | T0305进料板位置优化.png | 106.77K |
| 56 | T0306优化.bkp | 693.84K |

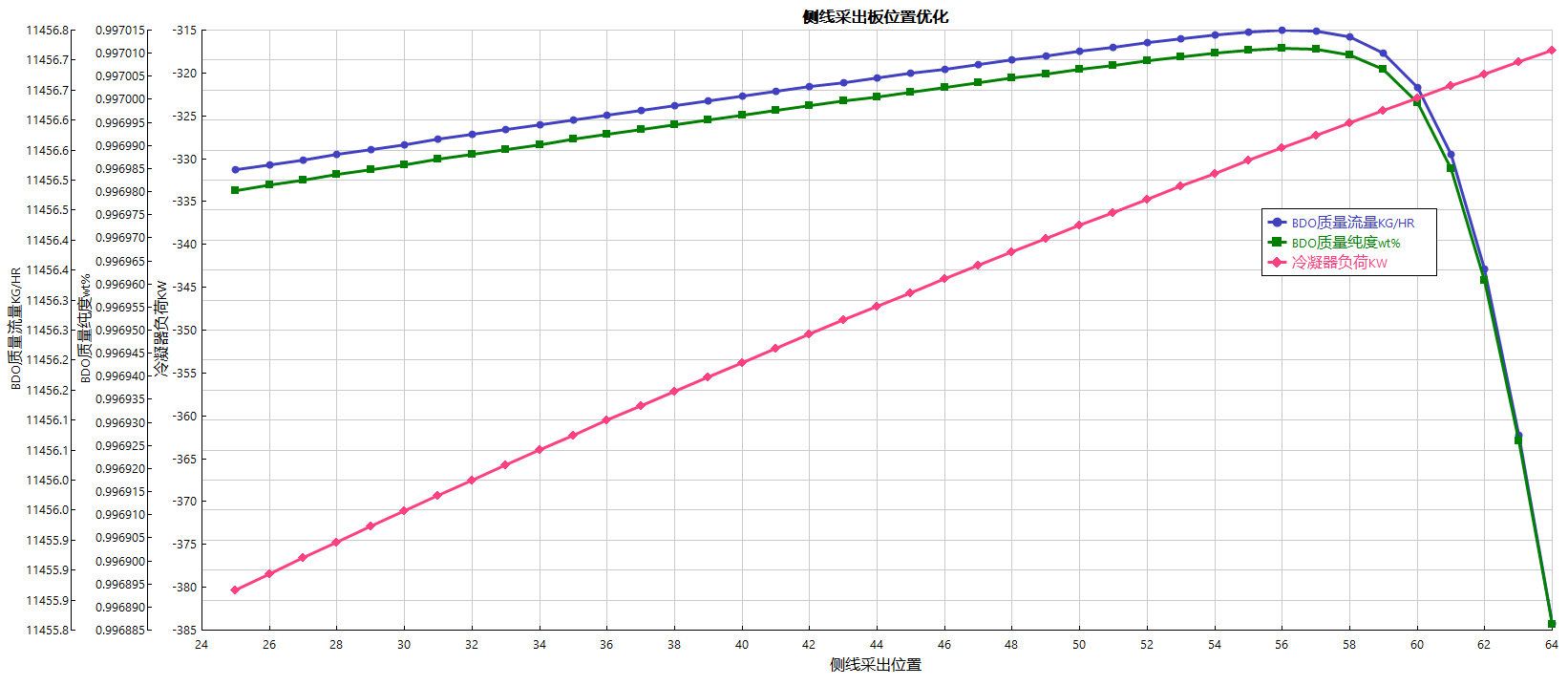

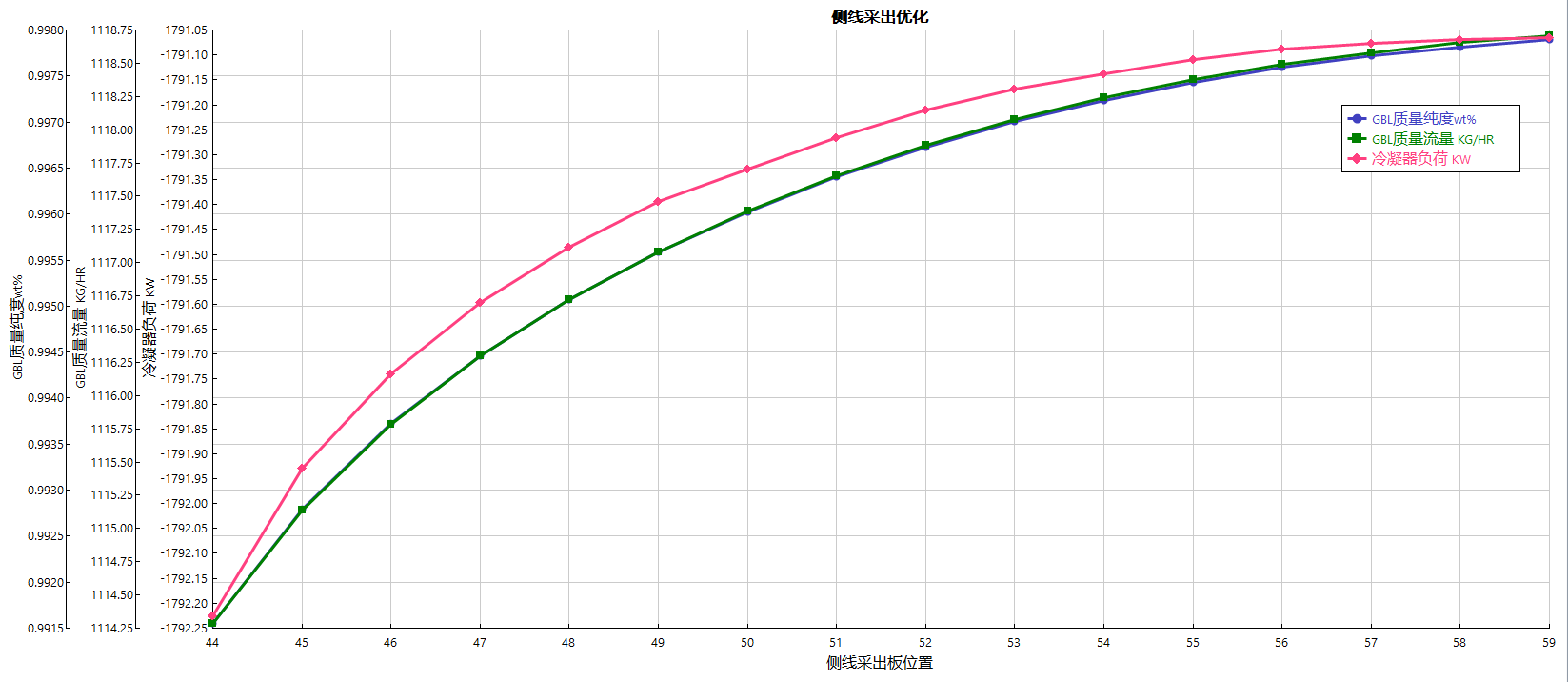

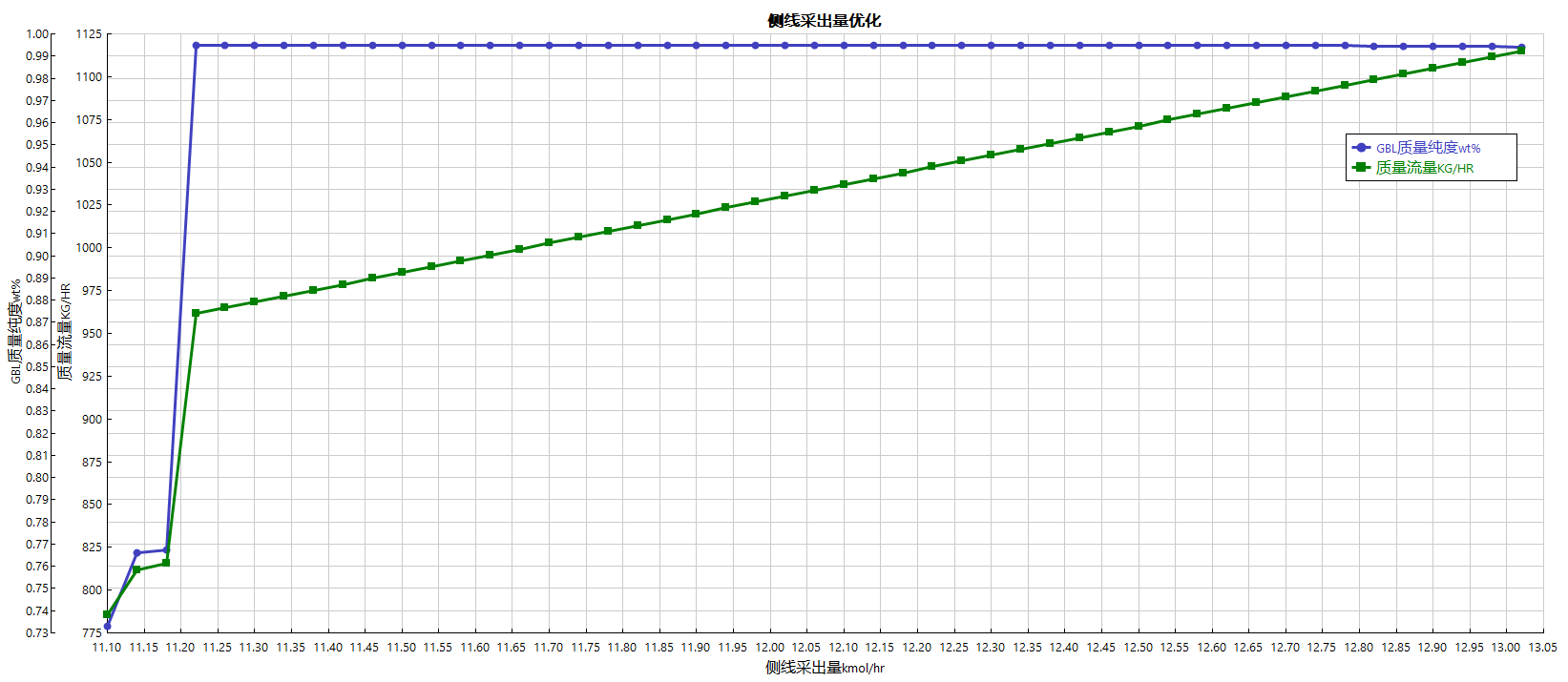

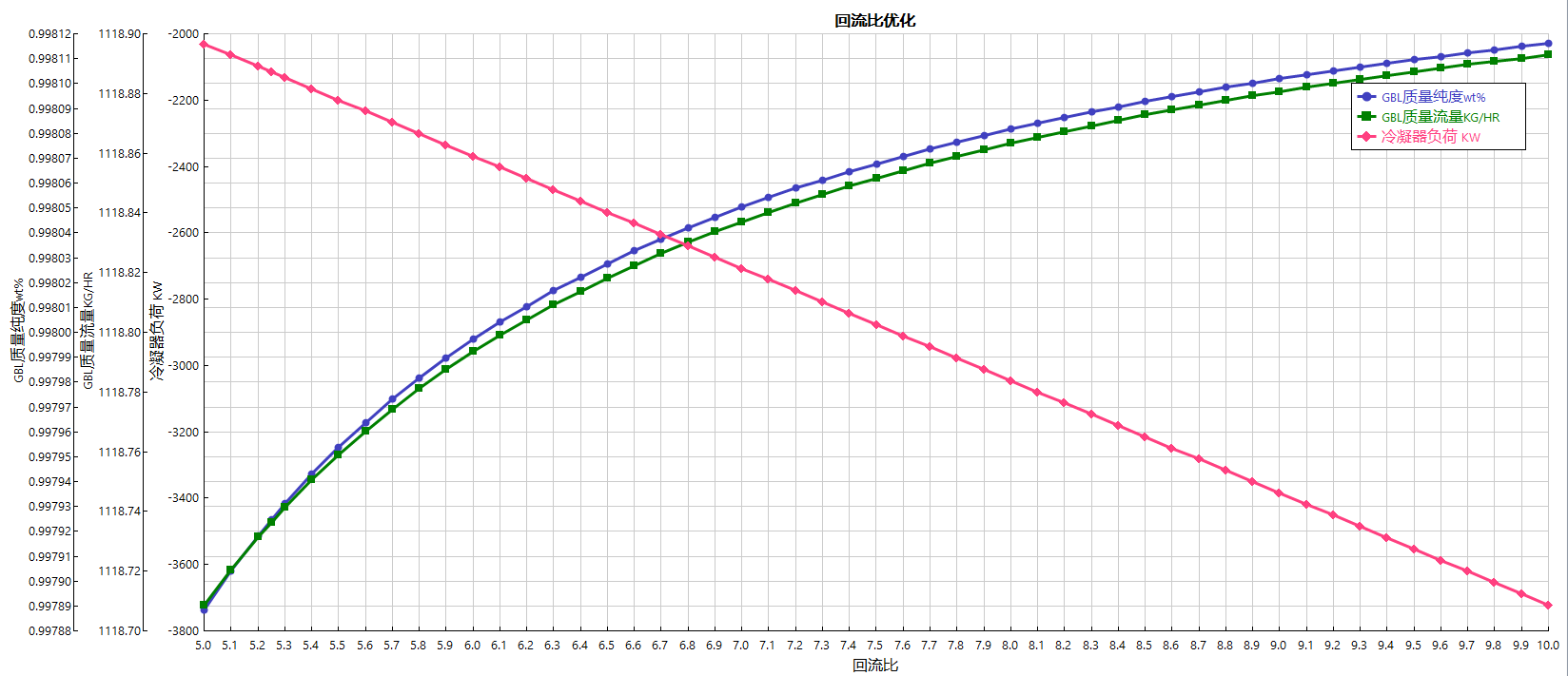

| 57 | T0306侧线采出板位置优化.png | 82.75K |
| 58 | T0306侧线采出量优化.png | 59.70K |
| 59 | T0306回流比优化.png | 87.14K |
| 60 | T0306塔内件校核.bkp | 858.89K |

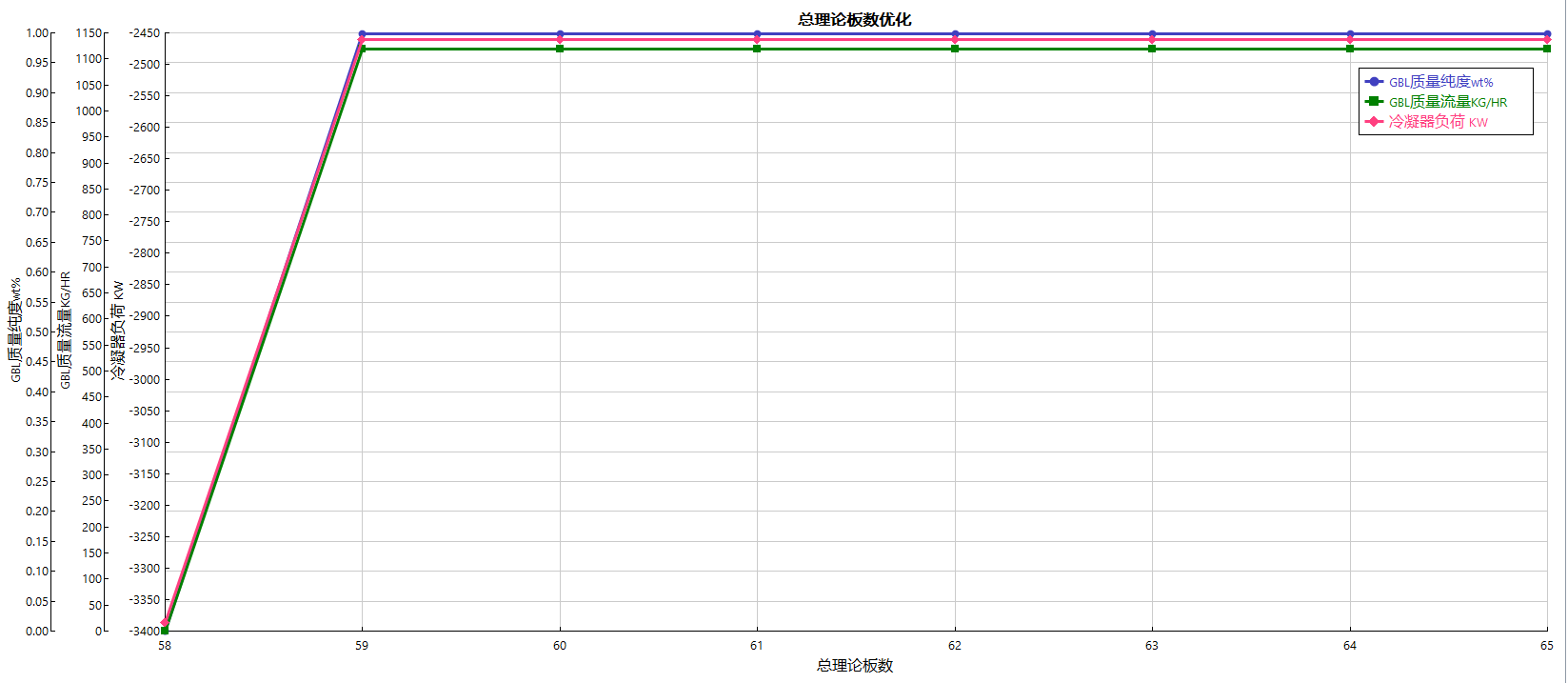

| 61 | T0306总理论板数优化.png | 53.92K |

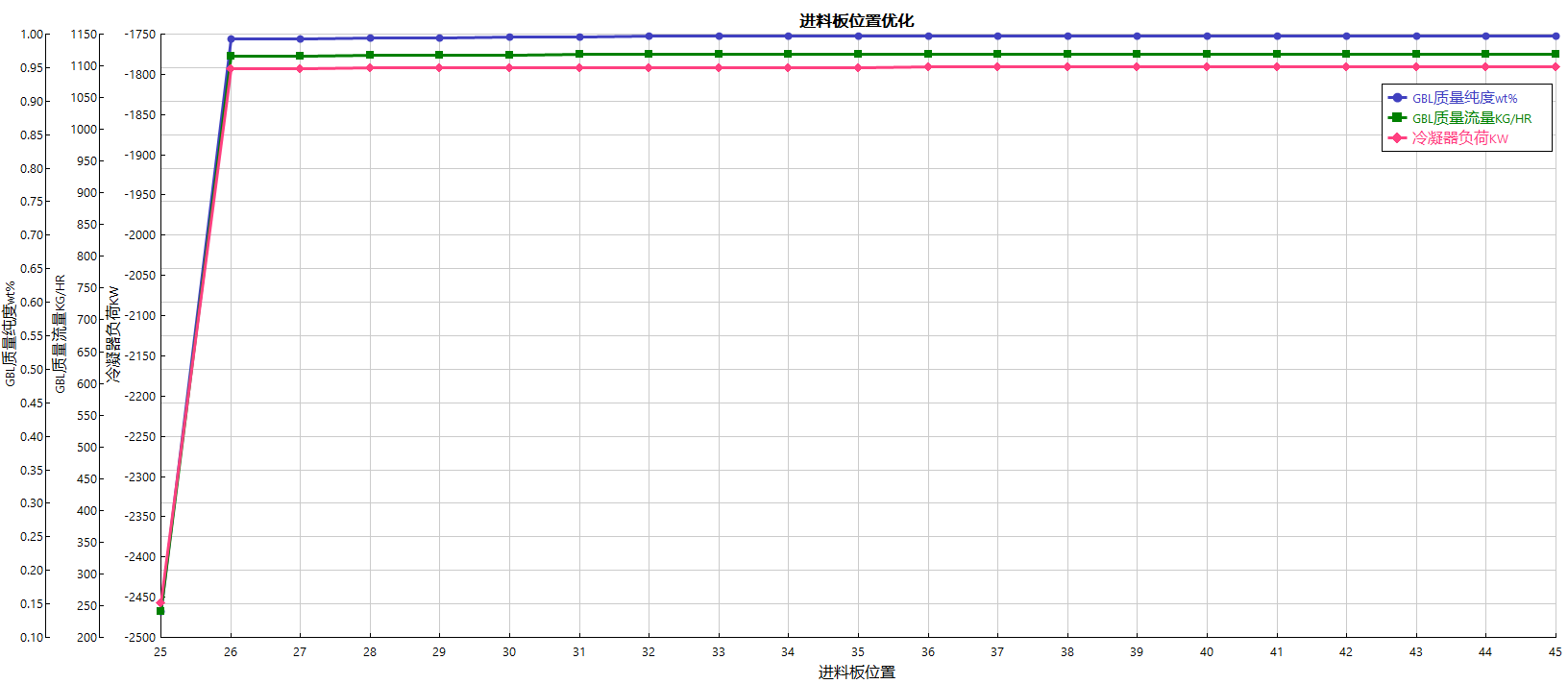

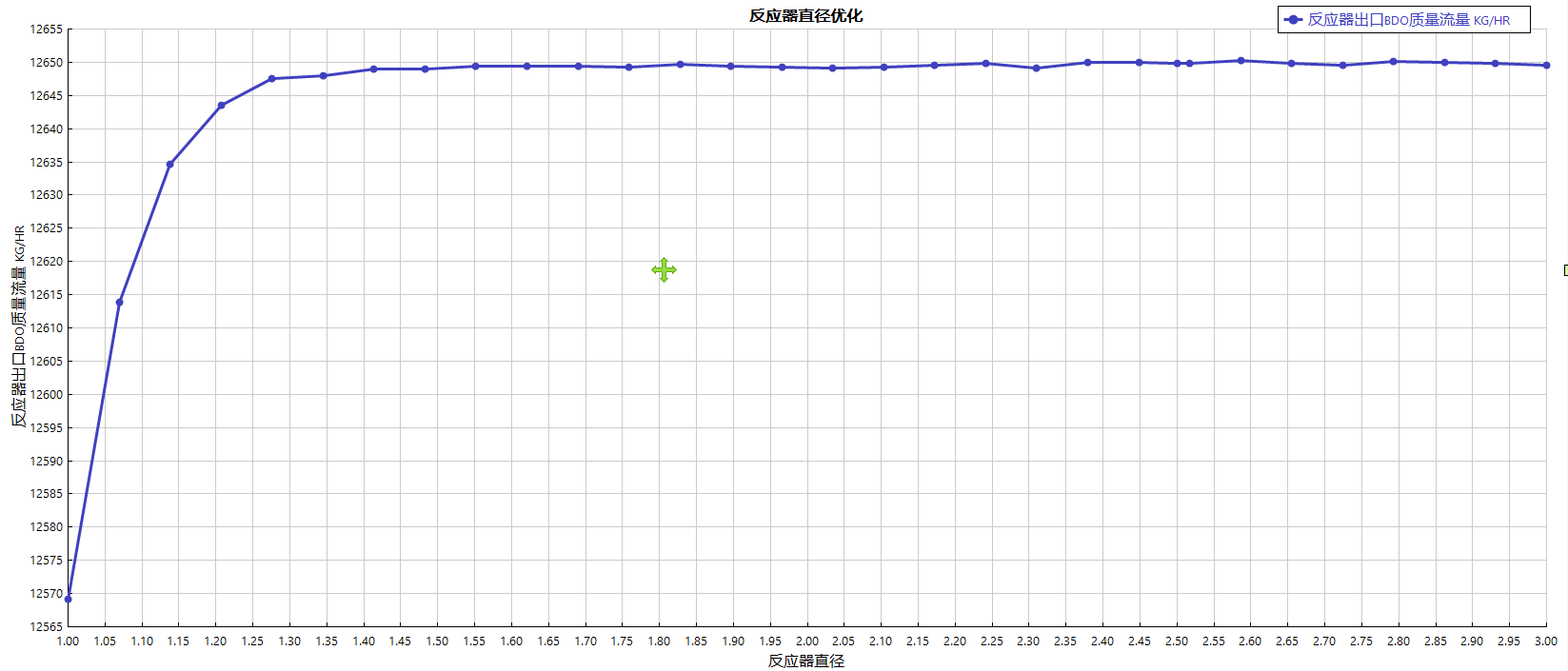

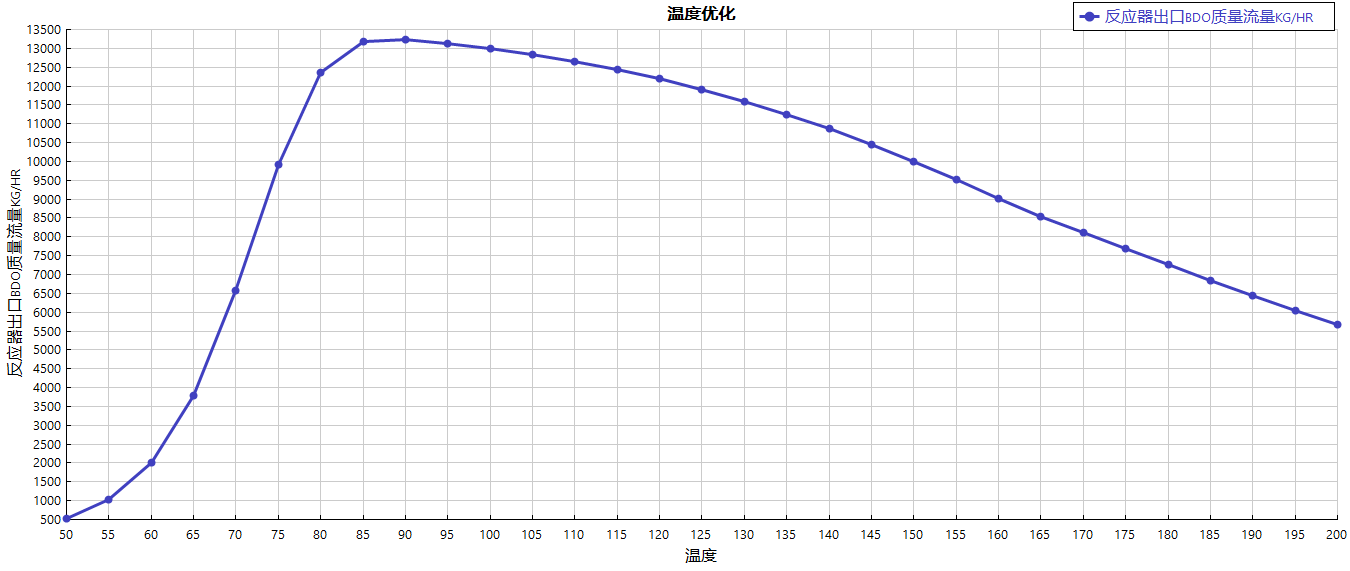

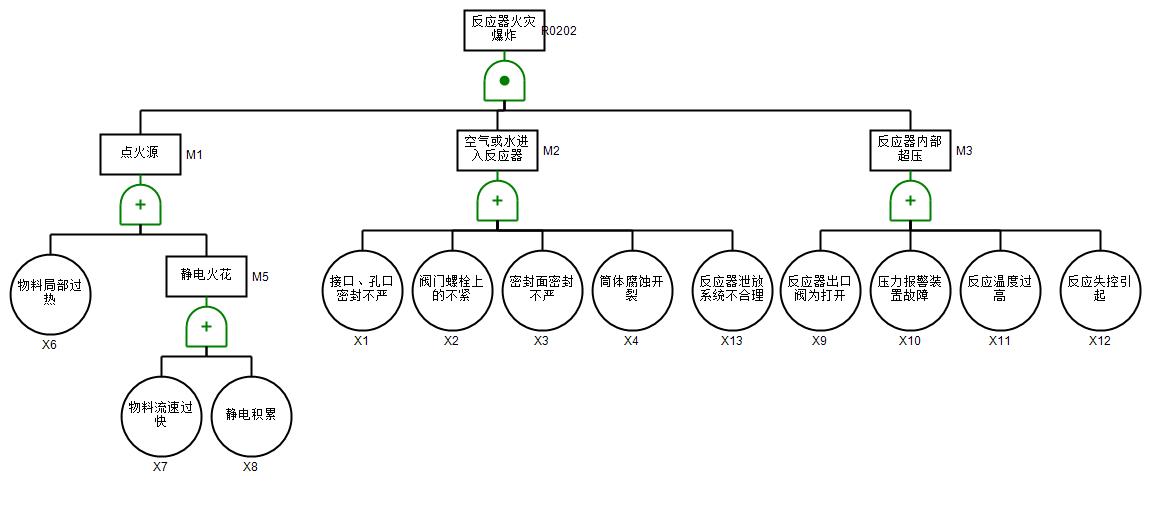

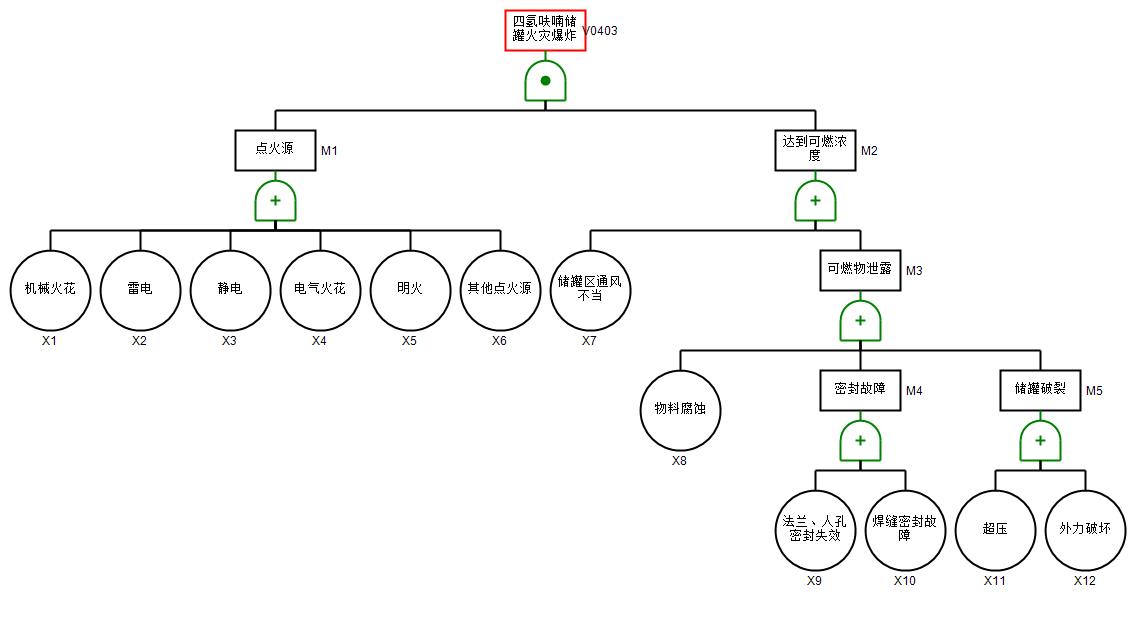

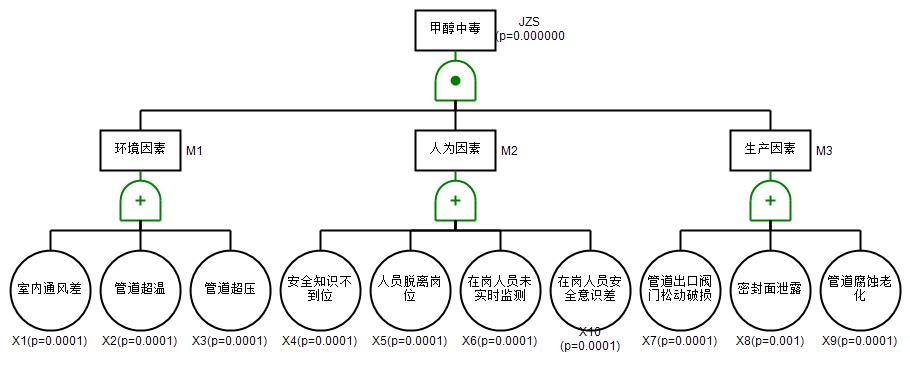

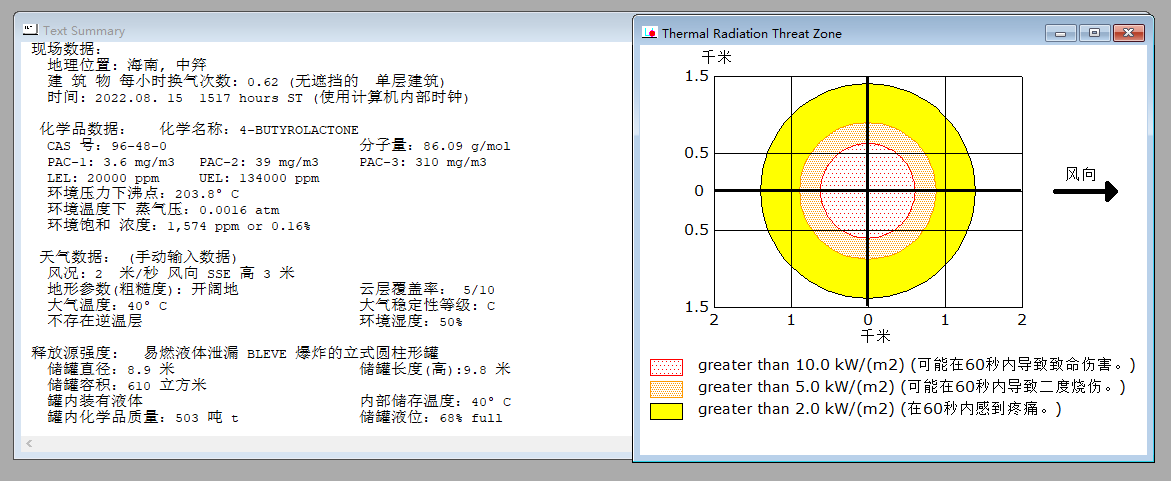

| 62 | T0306进料板位置优化.png | 49.80K |
| 63 | T0101塔内件校核.bkp | 978.63K |
| 64 | T0102塔内件校核.bkp | 1.71M |
| 65 | T0201塔内件校核.bkp | 662.16K |
| 66 | T0301塔内件校核.bkp | 1.56M |
| 67 | T0303塔内件校核.bkp | 1.10M |
| 68 | T0304塔内件校核.bkp | 818.88K |
| 69 | T0305塔内件校核.bkp | 701.50K |
| 70 | T0306塔内件校核.bkp | 858.89K |
| 71 | T0307塔内件校核.bkp | 1.33M |
| 72 | T0308塔内件校核.bkp | 740.95K |
| 73 | T0301常规精馏.bkp | 721.55K |
| 74 | T0301热泵精馏.bkp | 882.04K |
| 75 | 常规精馏.bkp | 590.09K |
| 76 | 热泵精馏.bkp | 736.05K |
| 77 | 甲醇四氢呋喃--变压精馏.bkp | 900.64K |
| 78 | 甲醇四氢呋喃--常规精馏.bkp | 616.75K |
| 79 | 反应器R0202反应器直径优化.bkp | 535.57K |
| 80 | 反应器R0202反应温度优化.bkp | 446.02K |
| 81 | 反应器直径优化.png | 40.70K |
| 82 | 温度优化.png | 41.96K |
| 83 | 加氢反应器火灾爆炸事故分析.ffta | 12.48K |
| 84 | 加氢反应器火灾爆炸事故分析.jpg | 60.97K |
| 85 | 四氢呋喃储罐火灾爆炸分析.ffta | 11.42K |
| 86 | 四氢呋喃储罐火灾爆炸分析.jpg | 51.74K |
| 87 | 甲醇中毒事故分析.ffta | 10.44K |
| 88 | 甲醇中毒事故分析.jpg | 43.64K |
| 89 | γ-丁内酯BLEVE火球模拟.alo | 4.73K |
| 90 | γ-丁内酯BLEVE火球模拟.png | 77.93K |

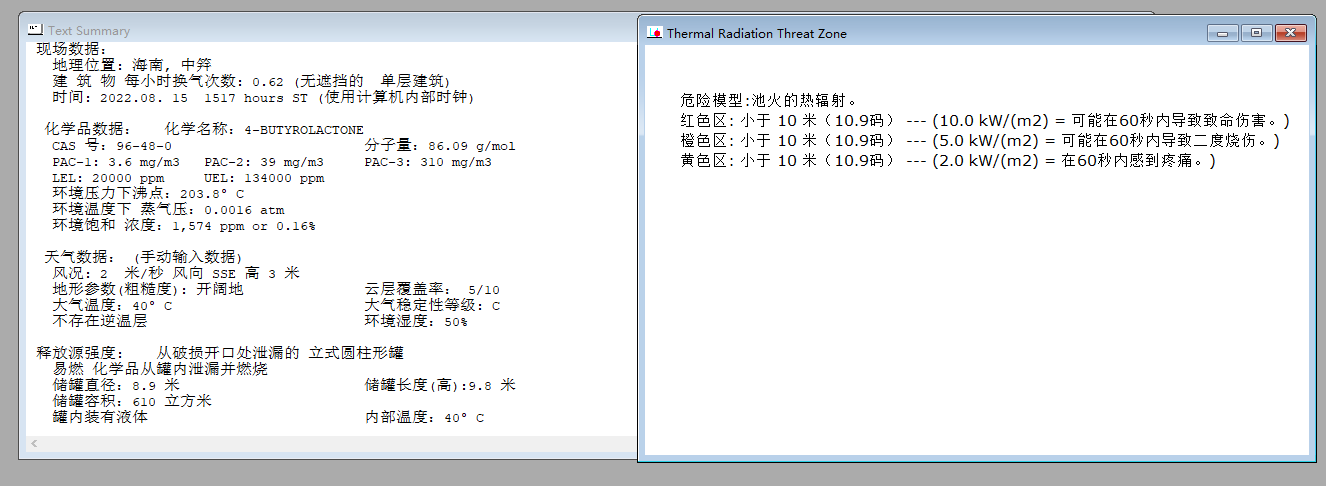

| 91 | γ-丁内酯池火灾模拟.alo | 4.73K |
| 92 | γ-丁内酯池火灾模拟.png | 71.73K |

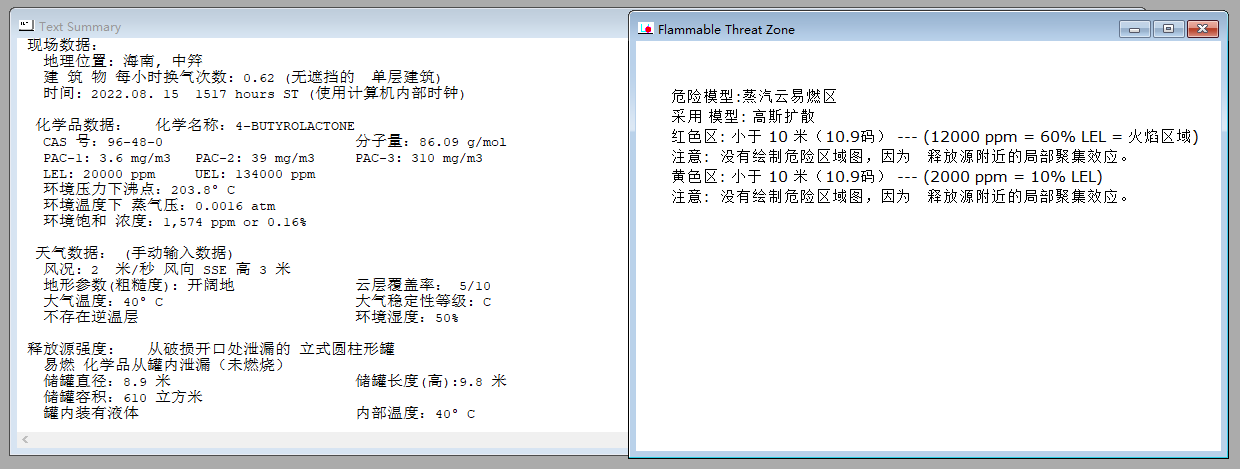

| 93 | γ-丁内酯蒸气云中毒.alo | 4.73K |

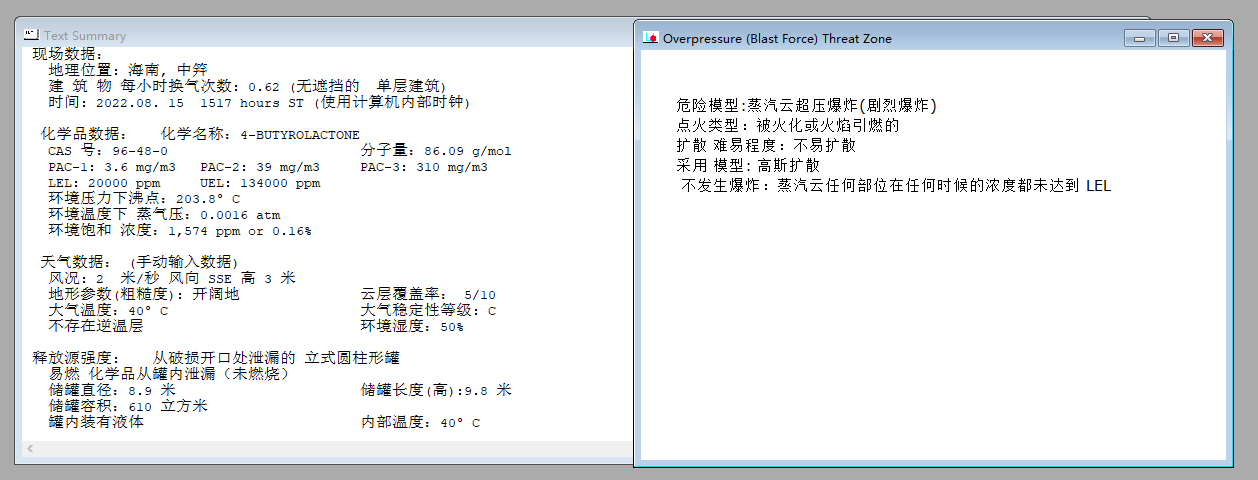

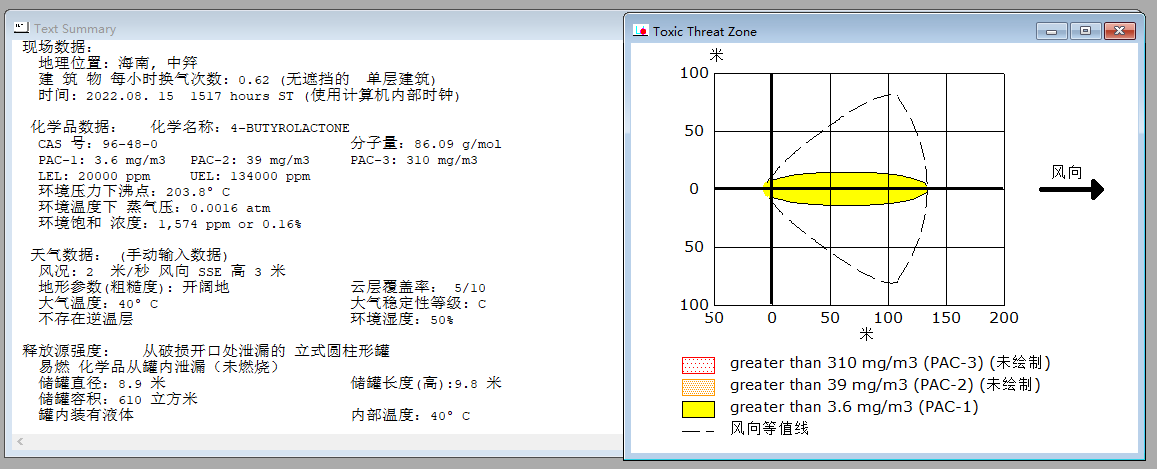

| 94 | γ-丁内酯蒸气云中毒.png | 71.57K |
| 95 | γ-丁内酯蒸气云燃烧.alo | 4.73K |
| 96 | γ-丁内酯蒸气云燃烧.png | 71.79K |
| 97 | γ-丁内酯蒸气云爆炸.alo | 4.73K |
| 98 | γ-丁内酯蒸气云爆炸.png | 68.93K |

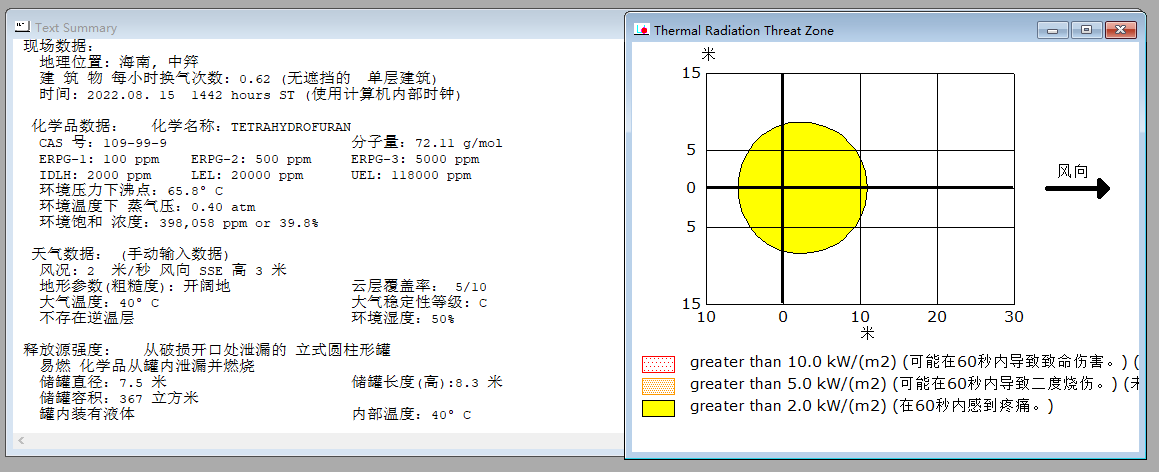

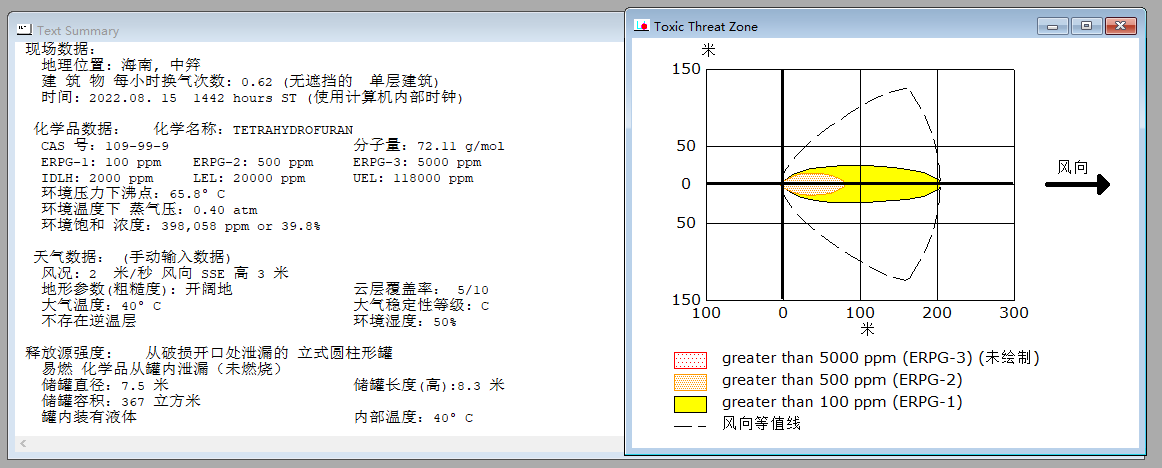

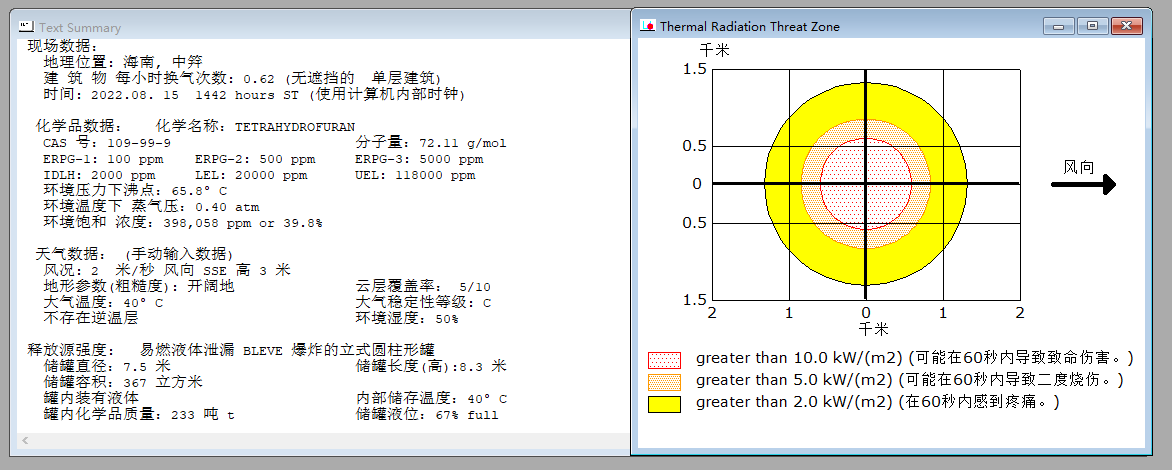

| 99 | 四氢呋喃BLEVE火球模拟.alo | 4.73K |
| 100 | 四氢呋喃BLEVE火球模拟.png | 77.07K |
| 101 | 四氢呋喃池火灾模拟.alo | 4.73K |
| 102 | 四氢呋喃池火灾模拟.png | 71.84K |
| 103 | 四氢呋喃蒸气云中毒.alo | 4.73K |

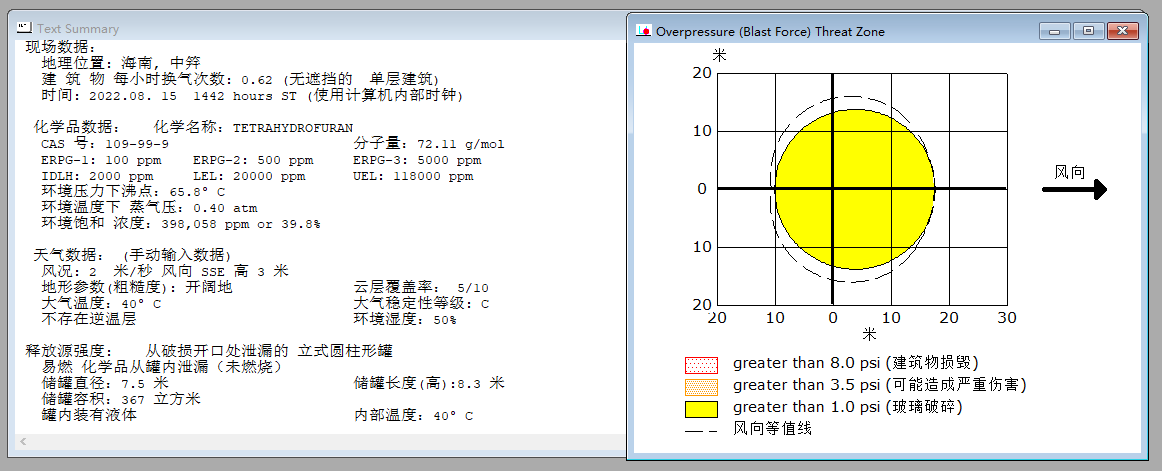

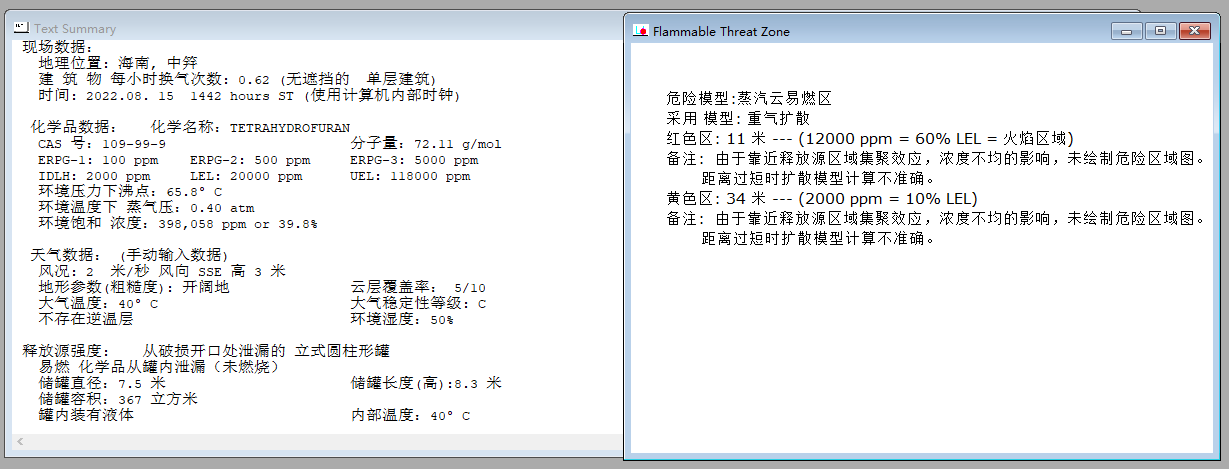

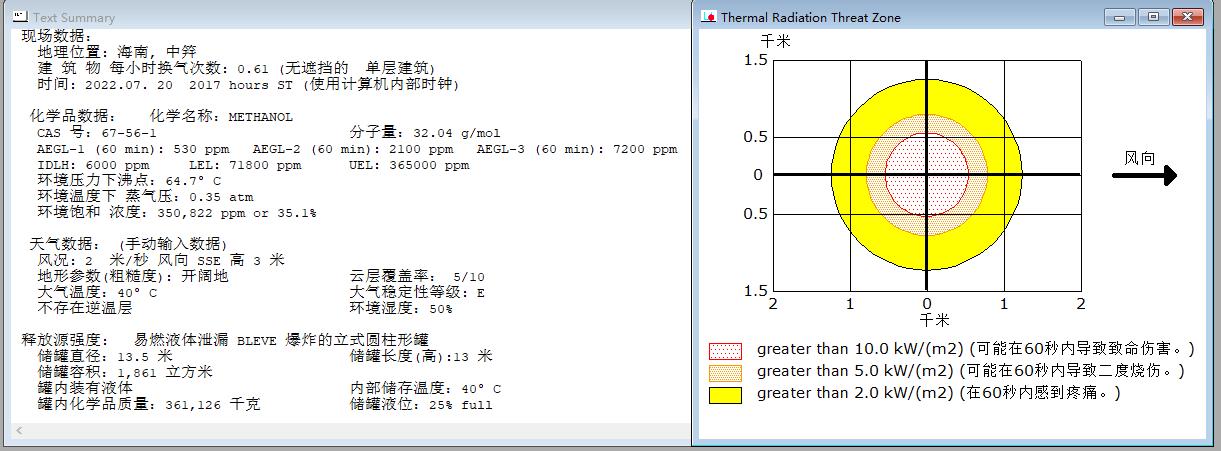

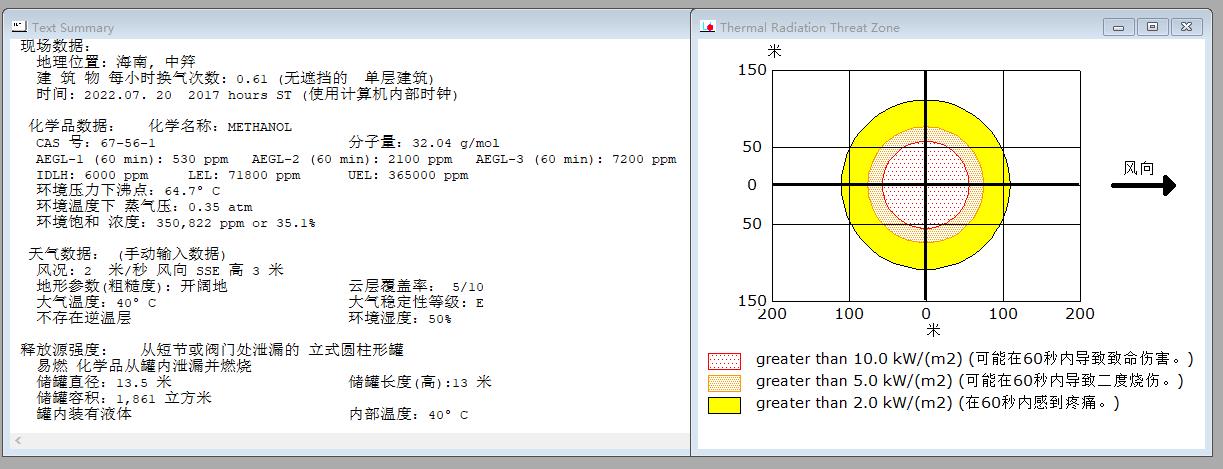

| 104 | 四氢呋喃蒸气云中毒.png | 71.09K |
| 105 | 四氢呋喃蒸气云燃烧.alo | 4.73K |
| 106 | 四氢呋喃蒸气云燃烧.png | 73.53K |
| 107 | 四氢呋喃蒸气云爆炸.alo | 4.73K |
| 108 | 四氢呋喃蒸气云爆炸.png | 72.27K |
| 109 | 甲醇BLEVE事故.alo | 4.73K |
| 110 | 甲醇BLEVE事故.jpg | 103.40K |
| 111 | 甲醇池火事故.alo | 4.73K |
| 112 | 甲醇池火事故.jpg | 103.18K |
| 113 | 甲醇液池事故.alo | 4.73K |

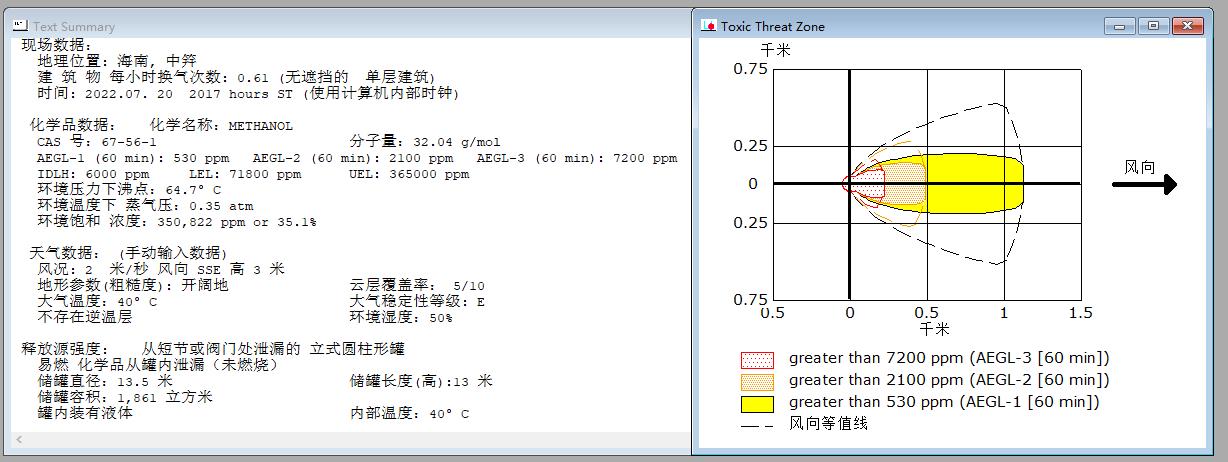

| 114 | 甲醇液池事故.jpg | 100.02K |
| 115 | 甲醇蒸气云燃烧事故.alo | 4.73K |

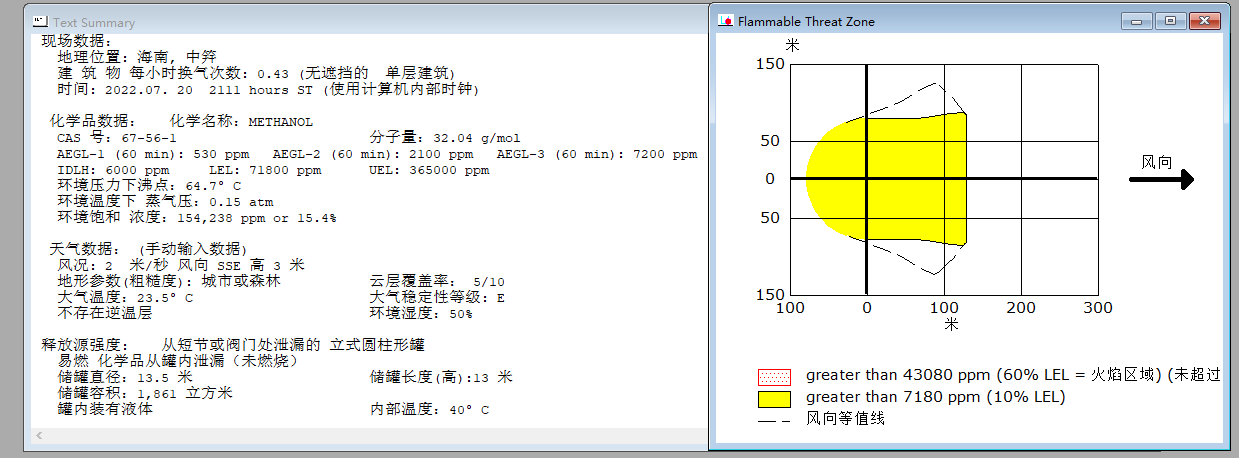

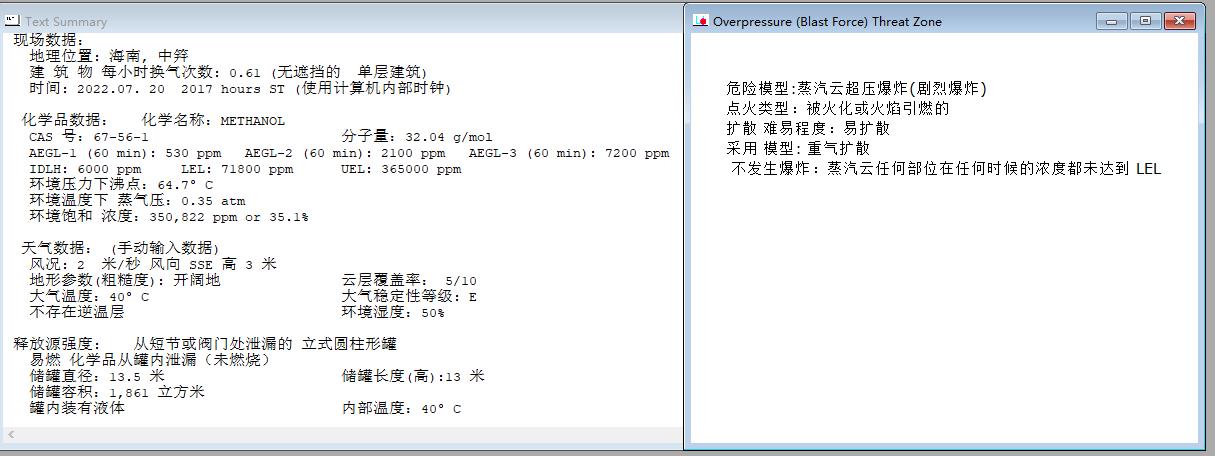

| 116 | 甲醇蒸气云燃烧事故.png | 54.93K |
| 117 | 甲醇蒸汽云爆炸.alo | 4.73K |
| 118 | 甲醇蒸汽云爆炸.jpg | 82.92K |
| 119 | 酯加氢车间三维模型（CAD2004）.dwg | 131.61M |
| 120 | 酯加氢车间三维模型（CAD2010）.dwg | 148.14M |
| 121 | 1-全流程模拟（不含节能、换热网络）.bkp | 3.45M |
| 122 | 2-全流程模拟（含节能，不含换热网络）.bkp | 3.77M |
| 123 | 3-全流程模拟（含节能、换热网络）.bkp | 3.69M |
| 124 | 4-原始流程（未优化）.hch | 743.40K |
| 125 | 5-优化后.hch | 13.23M |
| 126 | 评委老师请看.txt | 827B |
| 127 | 1-OutputSummary.pdf | 42.92K |
| 128 | 2-FinalResults.pdf | 51.04K |
| 129 | 3.pdf | 39.73K |
| 130 | 4.pdf | 24.73K |
| 131 | 5-RatingDataSheet.pdf | 64.41K |
| 132 | E0104源文件.htri | 390.00K |
| 133 | 换热器E0104强度校核.docx | 718.93K |
| 134 | 换热器条件图.pdf | 120.07K |
| 135 | 警告说明.txt | 1.36K |
| 136 | 雷诺数.png | 44.38K |
| 137 | 1-OutputSummary.pdf | 47.57K |
| 138 | 2-FinalResults.pdf | 55.35K |
| 139 | 3.pdf | 44.04K |
| 140 | 4.pdf | 29.74K |
| 141 | 5-RatingDataSheet.pdf | 69.19K |
| 142 | E0201源文件.htri | 324.06K |
| 143 | 换热器E0201强度校核.docx | 598.02K |

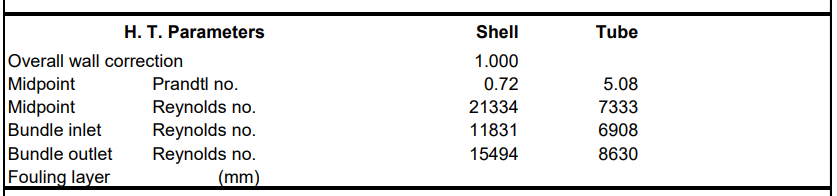

| 144 | 雷诺数.png | 37.11K |
| 145 | 反应器R0101SW6强度校核.cn2 | 32.58K |
| 146 | 反应器R0101SW6校核结果.docx | 230.72K |
| 147 | 反应器R0101SW6校核结果.pdf | 531.62K |
| 148 | T0302甲醇塔.cn2 | 32.58K |
| 149 | T0302甲醇塔.docx | 241.83K |
| 150 | T0302甲醇塔.pdf | 578.95K |
| 151 | E0104强度校核.fx3 | 26.05K |
| 152 | E0104强度校核结果.docx | 762.45K |
| 153 | E0104强度校核结果.pdf | 861.73K |
| 154 | E0201强度校核.fx3 | 26.05K |
| 155 | E0201强度校核结果.docx | 598.02K |
| 156 | E0201强度校核结果.pdf | 1.00M |
| 157 | 气液分离器V0301强度校核.ra2 | 24.57K |
| 158 | 气液分离器V0301强度校核结果.docx | 64.07K |
| 159 | 气液分离器V0301强度校核结果.pdf | 201.24K |
| 160 | T0101催化精馏塔.cn2 | 32.58K |
| 161 | T0101催化精馏塔强度校核结果.docx | 216.32K |
| 162 | T0101催化精馏塔强度校核结果.pdf | 473.61K |
| 163 | T0102甲醇回收塔.cn2 | 32.58K |
| 164 | T0102甲醇回收塔强度校核结果.docx | 216.40K |
| 165 | T0102甲醇回收塔强度校核结果.pdf | 473.60K |
| 166 | T0201蒸发塔.cn2 | 32.58K |
| 167 | T0201蒸发塔强度校核结果.docx | 194.32K |
| 168 | T0201蒸发塔强度校核结果.pdf | 473.21K |
| 169 | T0301粗四氢呋喃塔.cn2 | 32.58K |
| 170 | T0301粗四氢呋喃塔强度校核结果.docx | 215.49K |
| 171 | T0301粗四氢呋喃塔强度校核结果.pdf | 473.06K |
| 172 | T0303脱重塔.cn2 | 32.58K |
| 173 | T0303脱重塔强度校核结果.docx | 216.53K |
| 174 | T0303脱重塔强度校核结果.pdf | 473.55K |
| 175 | T0304BDO产品塔.cn2 | 32.58K |
| 176 | T0304BDO产品塔强度校核结果.docx | 187.17K |
| 177 | T0304BDO产品塔强度校核结果.pdf | 432.59K |
| 178 | T0305脱轻塔.cn2 | 32.58K |
| 179 | T0305脱轻塔强度校核结果.docx | 214.88K |
| 180 | T0305脱轻塔强度校核结果.pdf | 473.50K |
| 181 | T0306GBL塔.cn2 | 32.58K |
| 182 | T0306GBL塔强度校核结果.docx | 215.99K |
| 183 | T0306GBL塔强度校核结果.pdf | 472.68K |
| 184 | T0307变压精馏低压塔.cn2 | 32.58K |
| 185 | T0307变压精馏低压塔强度校核结果.docx | 225.39K |
| 186 | T0307变压精馏低压塔强度校核结果.pdf | 509.05K |
| 187 | T0308变压精馏高压塔.cn2 | 32.58K |
| 188 | T0308变压精馏高压塔强度校核.docx | 225.37K |
| 189 | T0308变压精馏高压塔强度校核结果.pdf | 507.91K |
| 190 | 1-管道及仪表流程图（PID）2004.dwg | 15.00M |
| 191 | 2-物料工艺流程图（PFD）2004.dwg | 13.30M |
| 192 | 3-厂区总平面布置图2004.dwg | 2.14M |
| 193 | 4-酯加氢车间平立面布置图2004.dwg | 5.39M |
| 194 | 5-醇真年华-E0104-甲醇回收塔进料预热器工艺条件图2004.dwg | 118.87K |
| 195 | 5-醇真年华-R0101-预酯化反应器工艺条件图2004.dwg | 1.80M |
| 196 | 5-醇真年华-T0302-甲醇塔工艺条件图2004.dwg | 118.47K |
| 197 | 酯加氢车间管道ISO轴测图2004.dwg | 1.02M |
| 198 | SU厂区三维布置源文件-2019.skp | 305.74M |
| 199 | P0101.pdf | 2.91M |
| 200 | P0102.pdf | 2.16M |
| 201 | P0103.pdf | 2.79M |
| 202 | P0104.pdf | 2.79M |
| 203 | P0105.pdf | 1.94M |
| 204 | P0106.pdf | 645.43K |
| 205 | P0107.pdf | 2.16M |
| 206 | P0111.pdf | 1.96M |
| 207 | P0121.pdf | 1.05M |
| 208 | P0301.pdf | 3.36M |
| 209 | P0302.pdf | 2.79M |
| 210 | P0303.pdf | 1.11M |
| 211 | P0304.pdf | 2.46M |
| 212 | P0305.pdf | 2.47M |
| 213 | P0306.pdf | 1.94M |
| 214 | P0307.pdf | 1.12M |
| 215 | P0308.pdf | 3.36M |
| 216 | P0309.pdf | 2.10M |
| 217 | P0310.pdf | 1.53M |
| 218 | P0311.pdf | 2.10M |
| 219 | P0312.pdf | 2.46M |
| 220 | P0313.pdf | 2.13M |
| 221 | P0314.pdf | 2.13M |
| 222 | P0315.pdf | 2.21M |
| 223 | P0316.pdf | 2.14M |
| 224 | P0317.pdf | 2.17M |
| 225 | P0321.pdf | 2.17M |
| 226 | P0331.pdf | 1.45M |
| 227 | P0341.pdf | 2.22M |
| 228 | P0351.pdf | 1.12M |
| 229 | P0361.pdf | 2.22M |
| 230 | P0371.pdf | 1.12M |
| 231 | 反应器R0101催化剂床体积（一维）.mph | 736.09K |

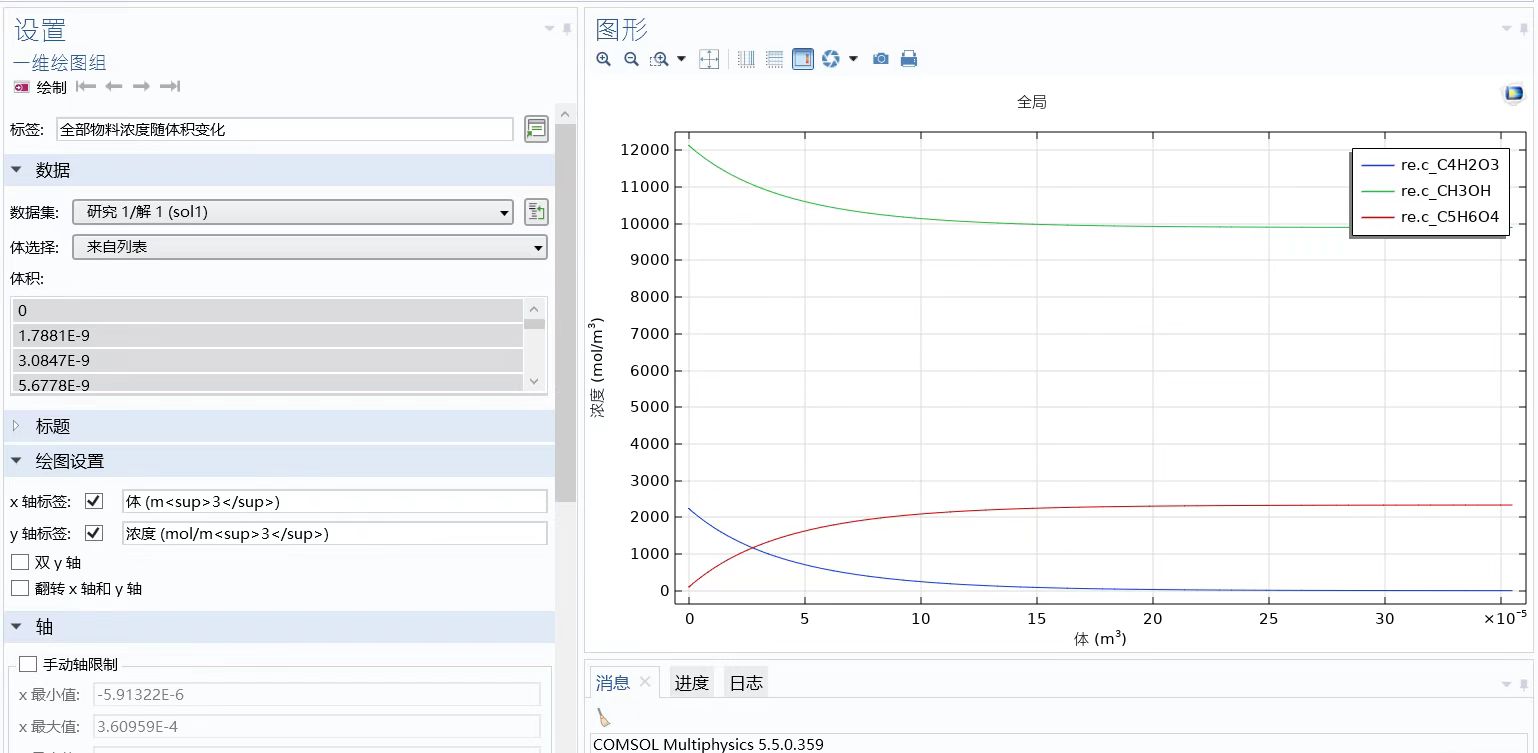

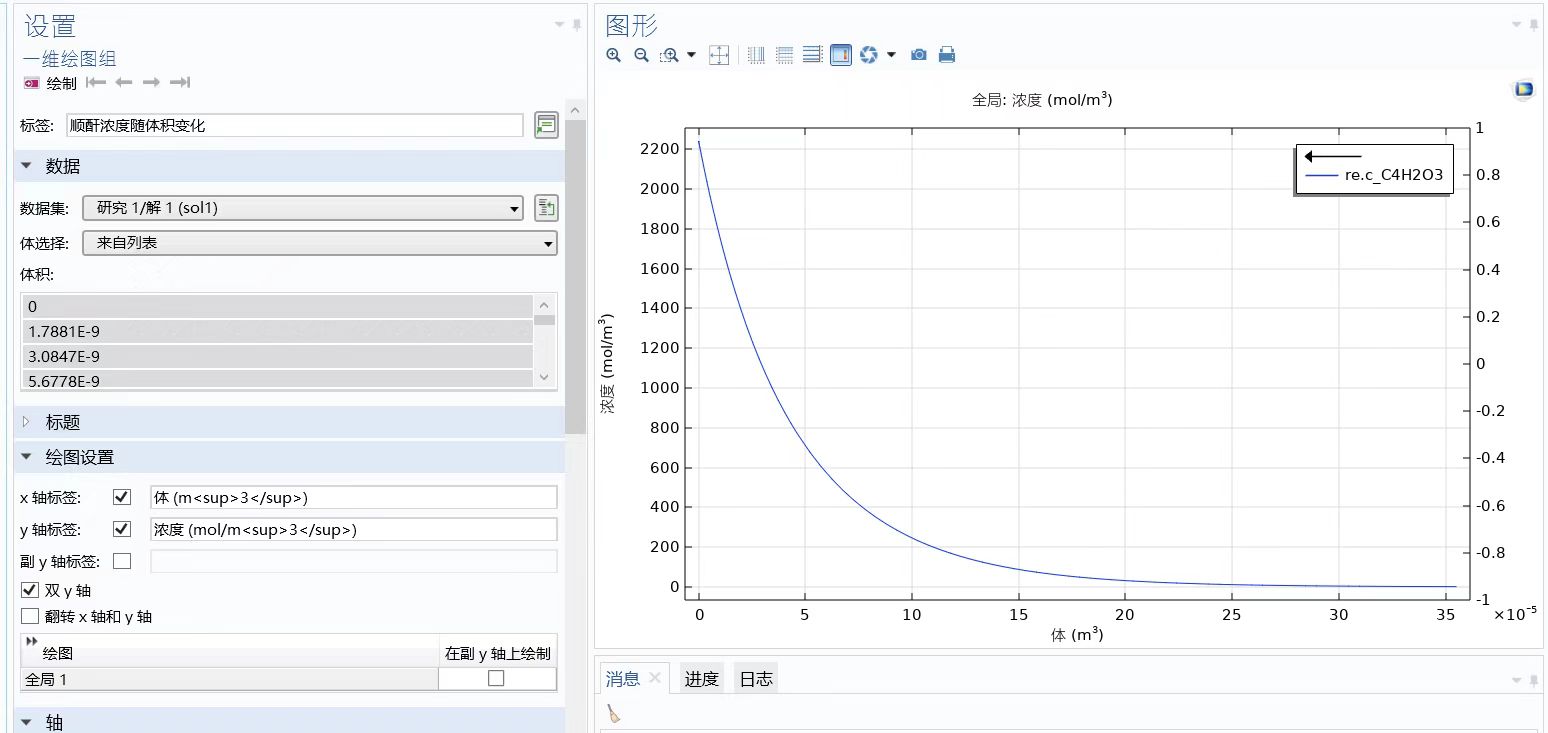

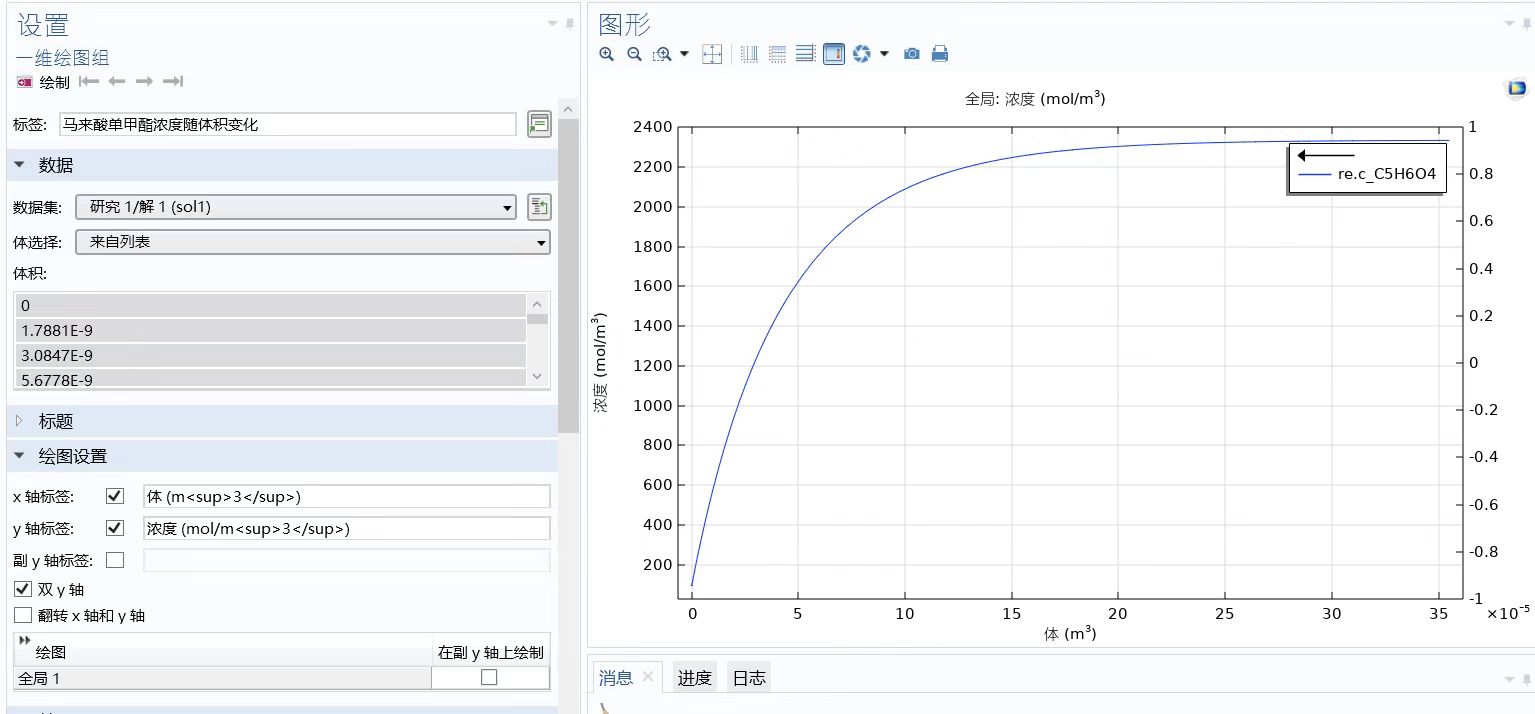

| 232 | 反应器全部物料随体积变化模拟.jpg | 119.74K |
| 233 | 顺酐随催化剂床层体积变化模拟.jpg | 116.18K |
| 234 | 马来酸单甲酯随催化剂床层体积变化模拟.jpg | 108.45K |
| 235 | HAZOP分析.pdf | 509.05K |
| 236 | CZNH-PFD首页图.pdf | 100.82K |
| 237 | CZNH-PID首页图.pdf | 254.81K |
| 238 | 1-醇真年华-管道及仪表流程图（PID）图册.pdf | 2.46M |
| 239 | 2-醇真年华-物料工艺流程图（PFD）图册.pdf | 1.52M |
| 240 | 3-加氢车间设备平立面布置图.pdf | 637.14K |
| 241 | 3-厂区总平面布置图（共2张含标注完整版）.pdf | 516.03K |
| 242 | 3-厂区总平面布置图（共2张无标注简洁版）.pdf | 465.31K |
| 243 | 5-醇真年华-E0104-甲醇回收塔进料预热器工艺条件图.pdf | 119.73K |
| 244 | 5-醇真年华-R0101-预酯化反应器工艺条件图.pdf | 183.80K |

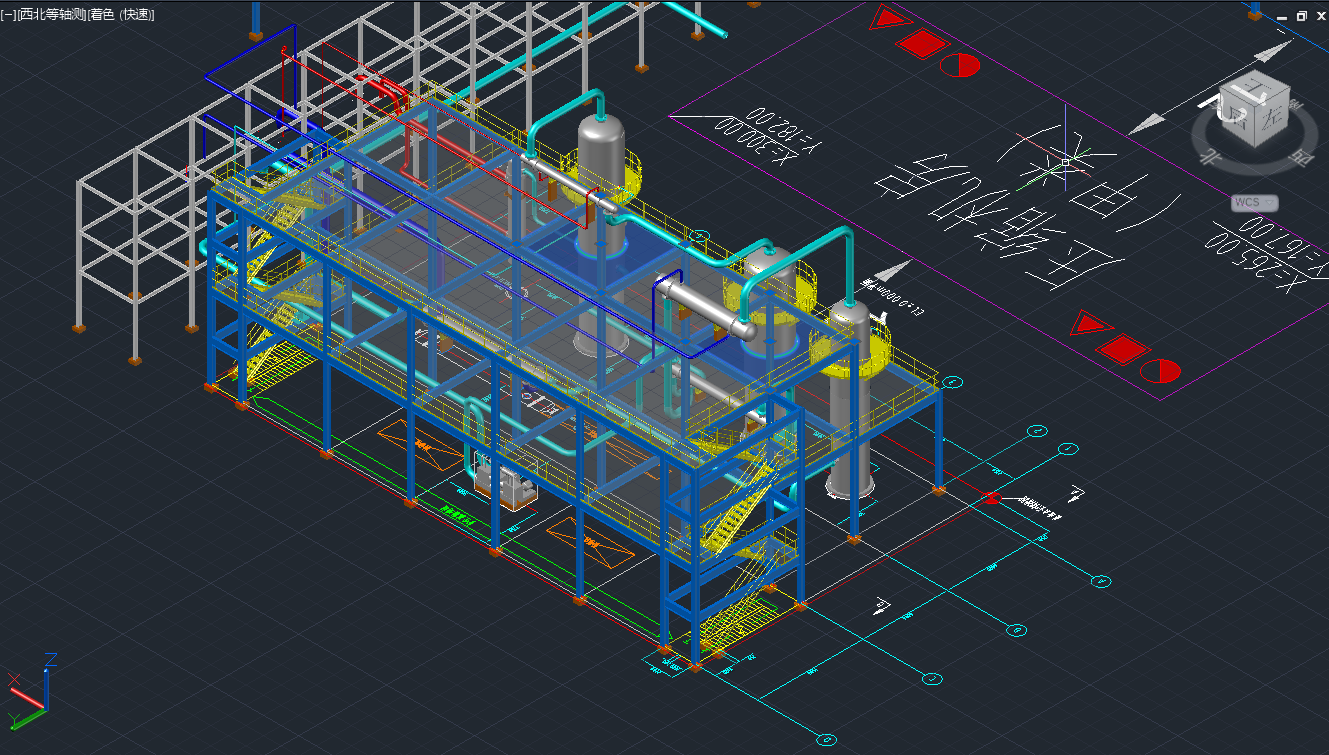

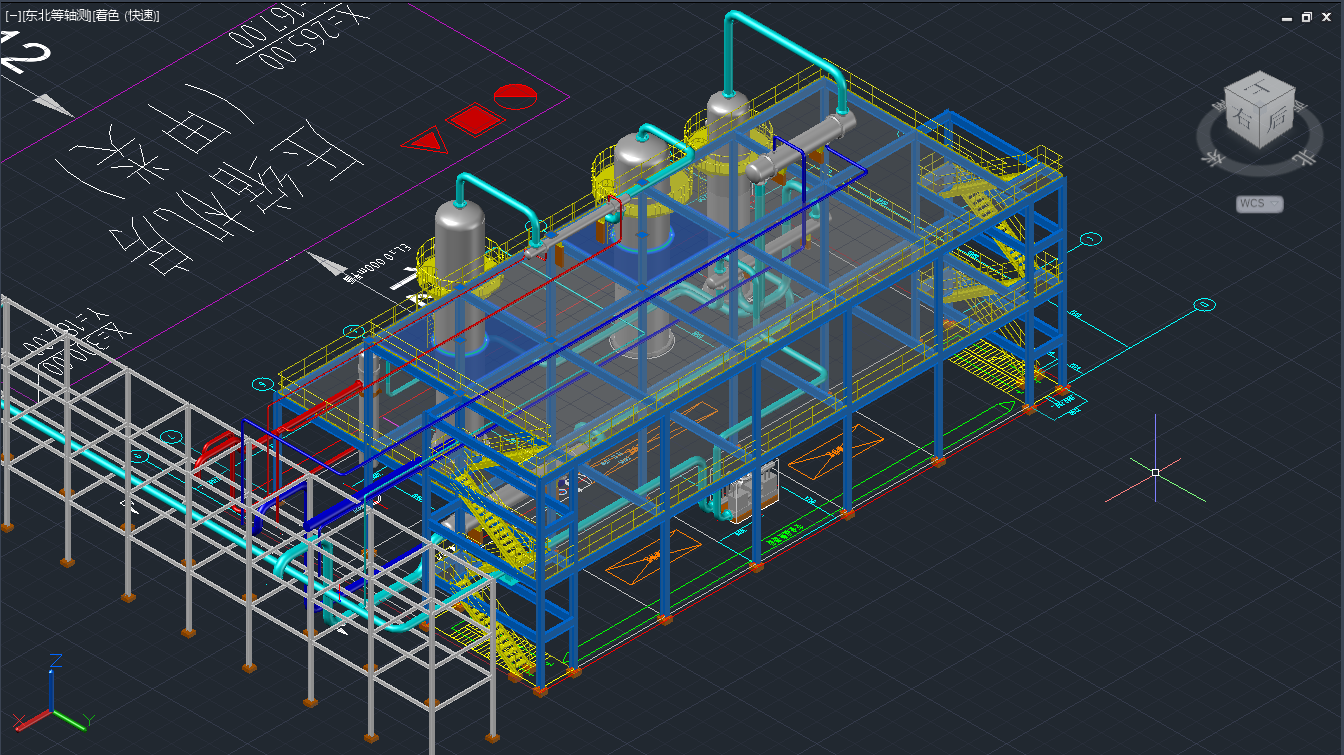

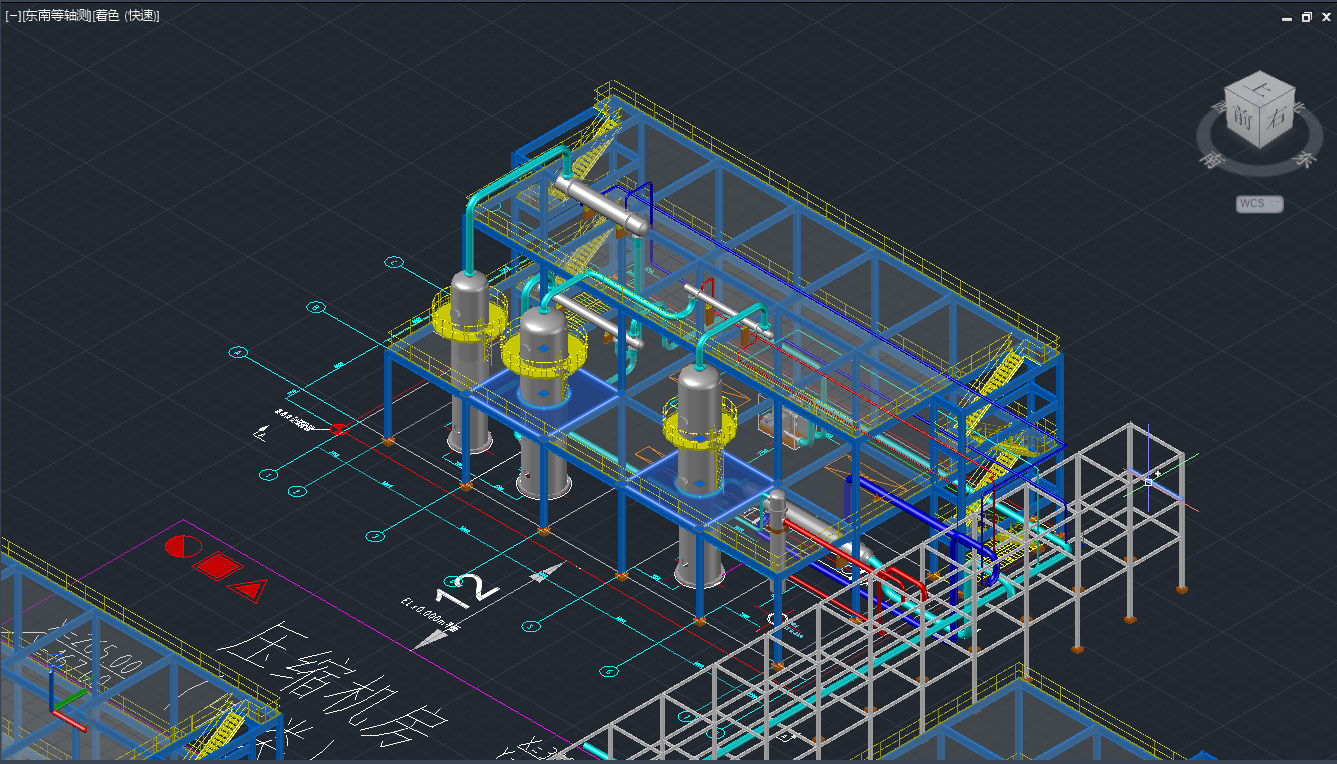

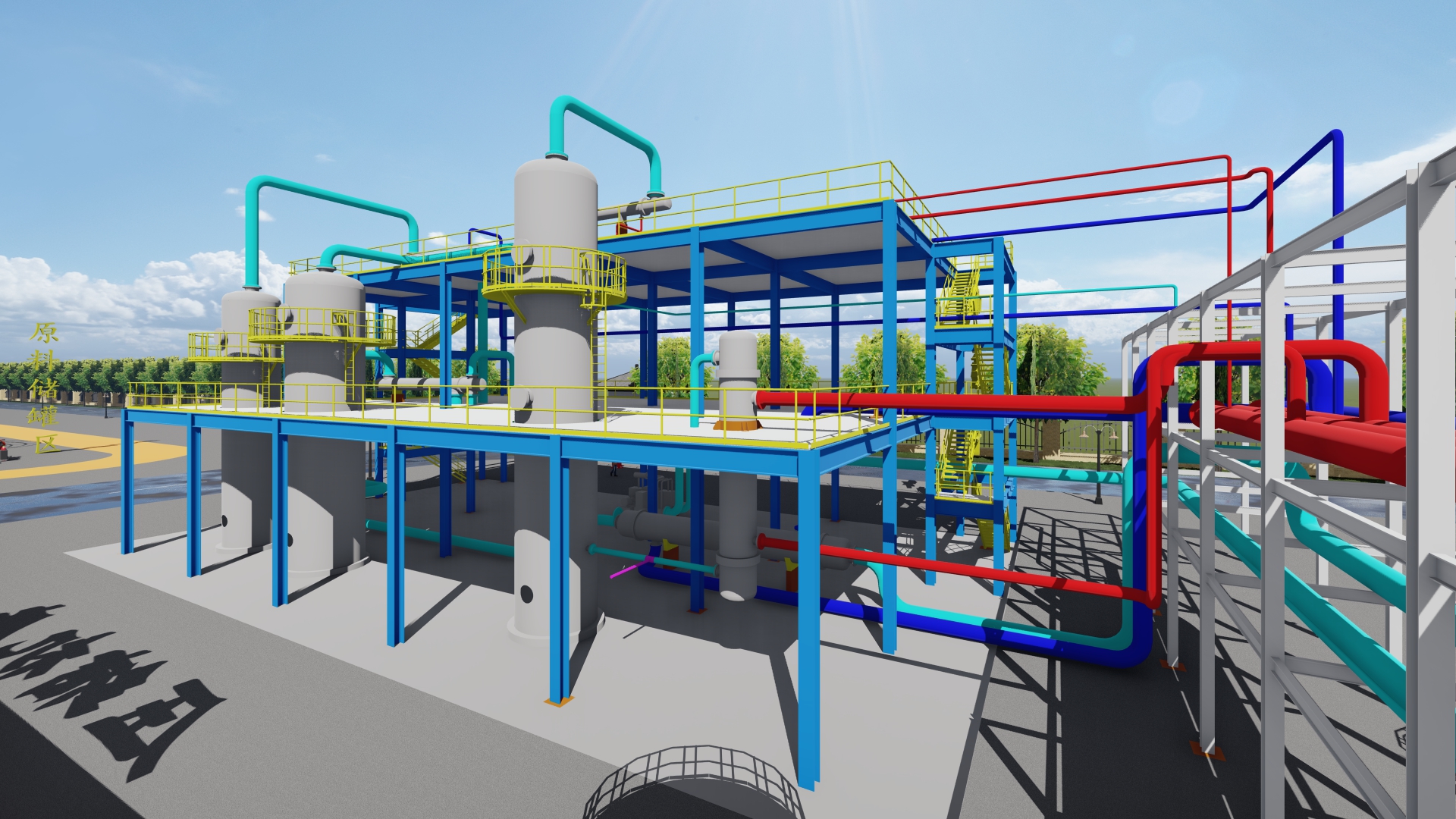

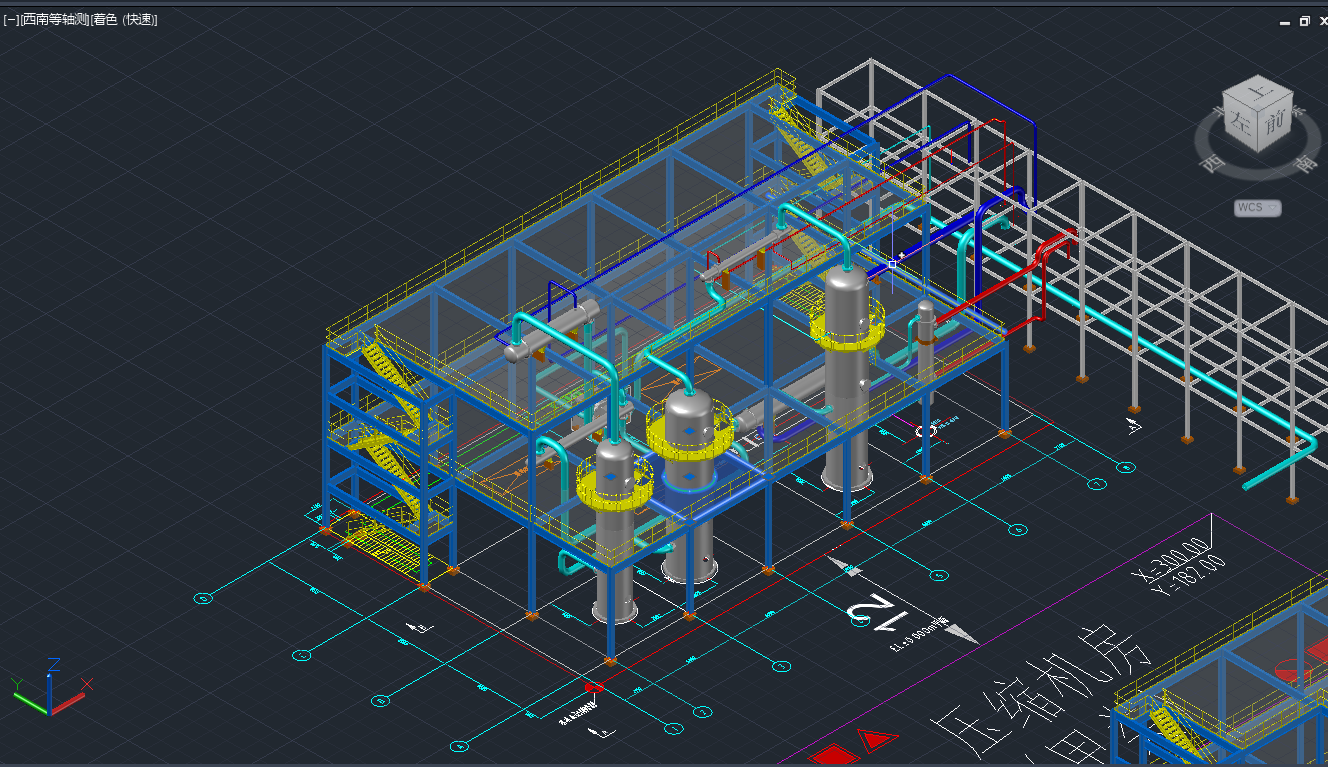

| 245 | 5-醇真年华-T0302-甲醇塔工艺条件图.pdf | 137.94K |
| 246 | 东北等轴测.png | 360.87K |
| 247 | 东南等轴测.png | 381.22K |
| 248 | 渲染视图.jpg | 1.17M |
| 249 | 西北等轴测.png | 350.64K |
| 250 | 西南等轴测.png | 359.58K |
| 251 | 酯加氢车间三维布置.docx | 1.71M |
| 252 | 酯加氢车间三维布置.pdf | 1.21M |

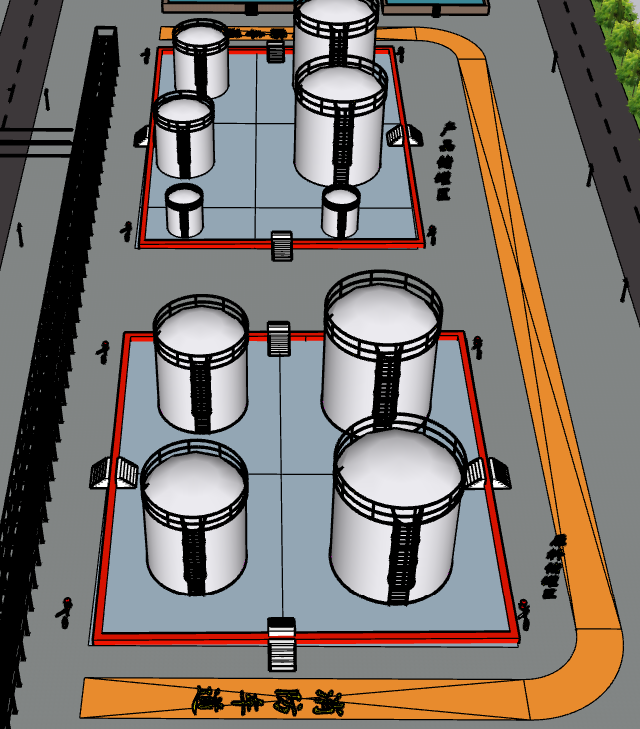

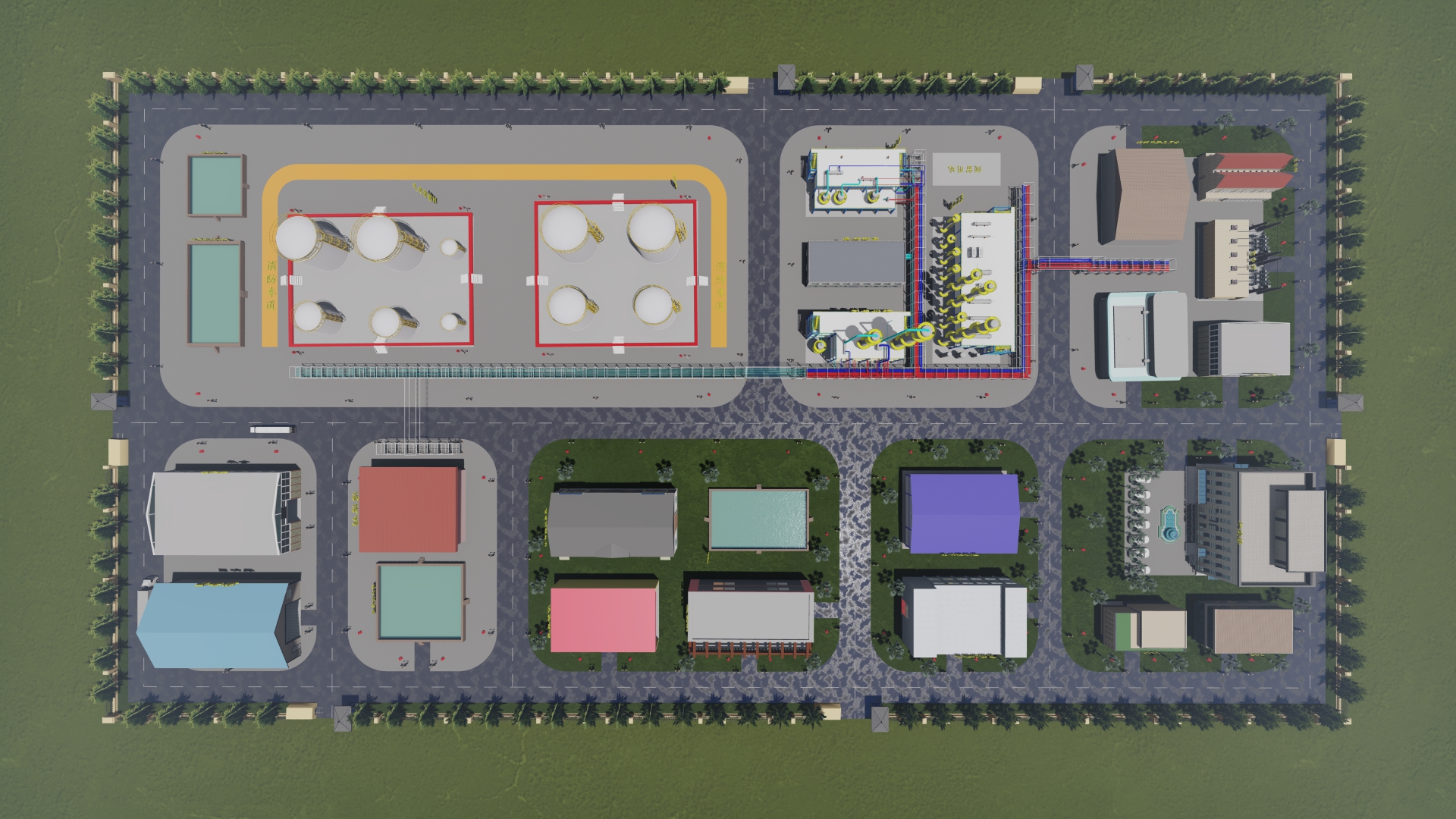

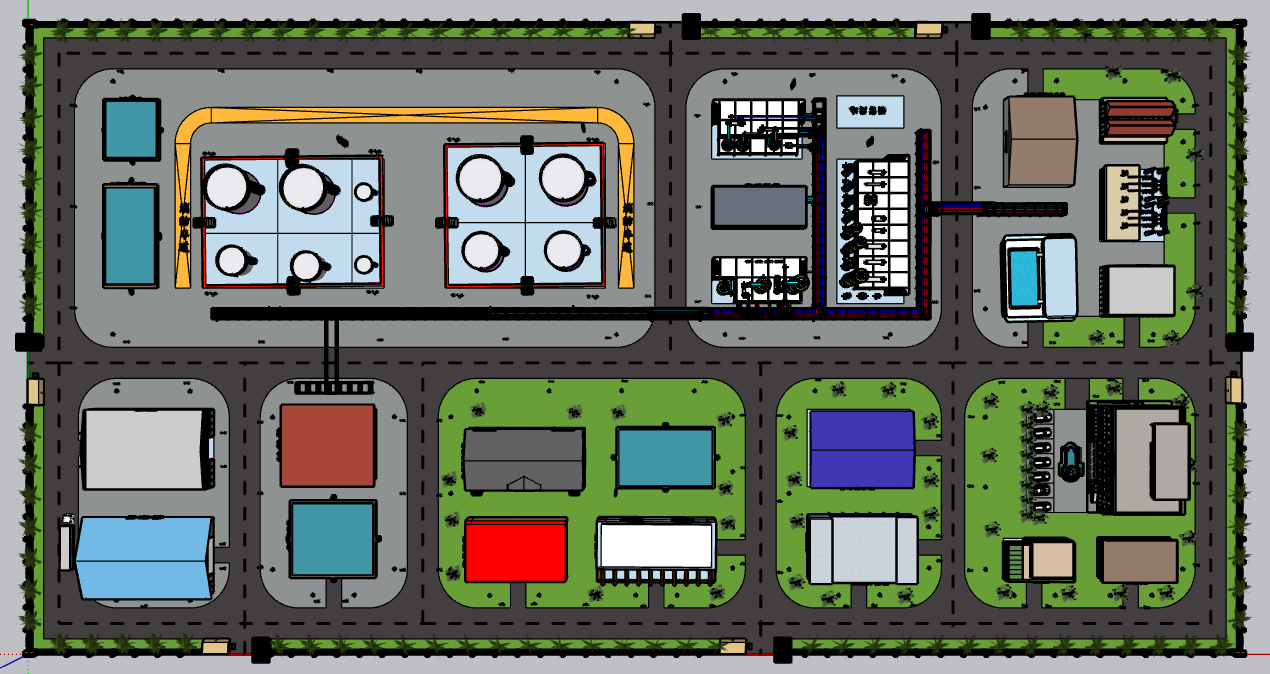

| 253 | 0.全厂渲染视图俯视图.jpg | 1.20M |
| 254 | 1-厂区鸟瞰图.png | 351.09K |

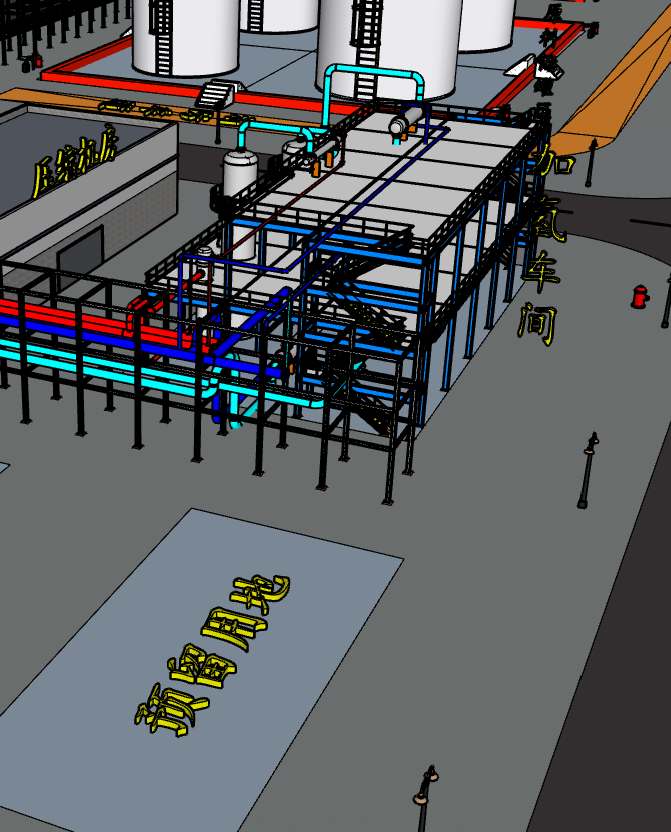

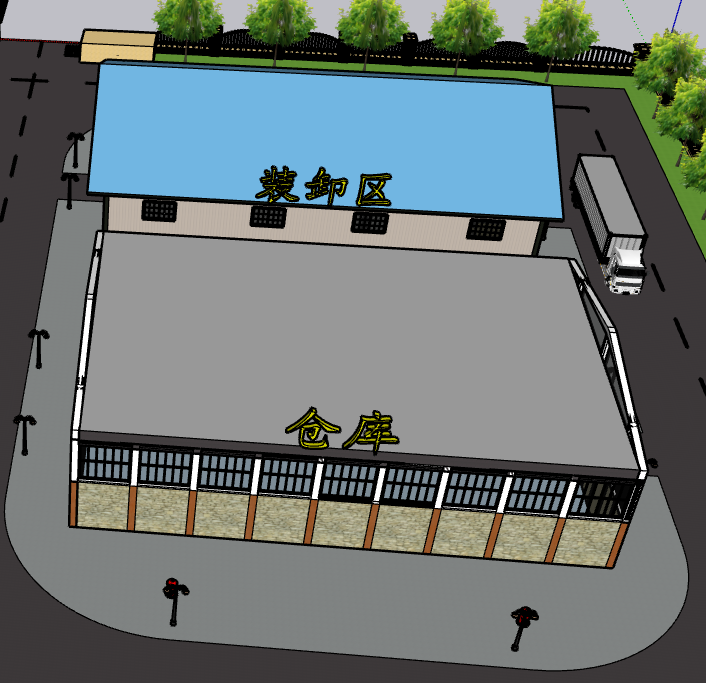

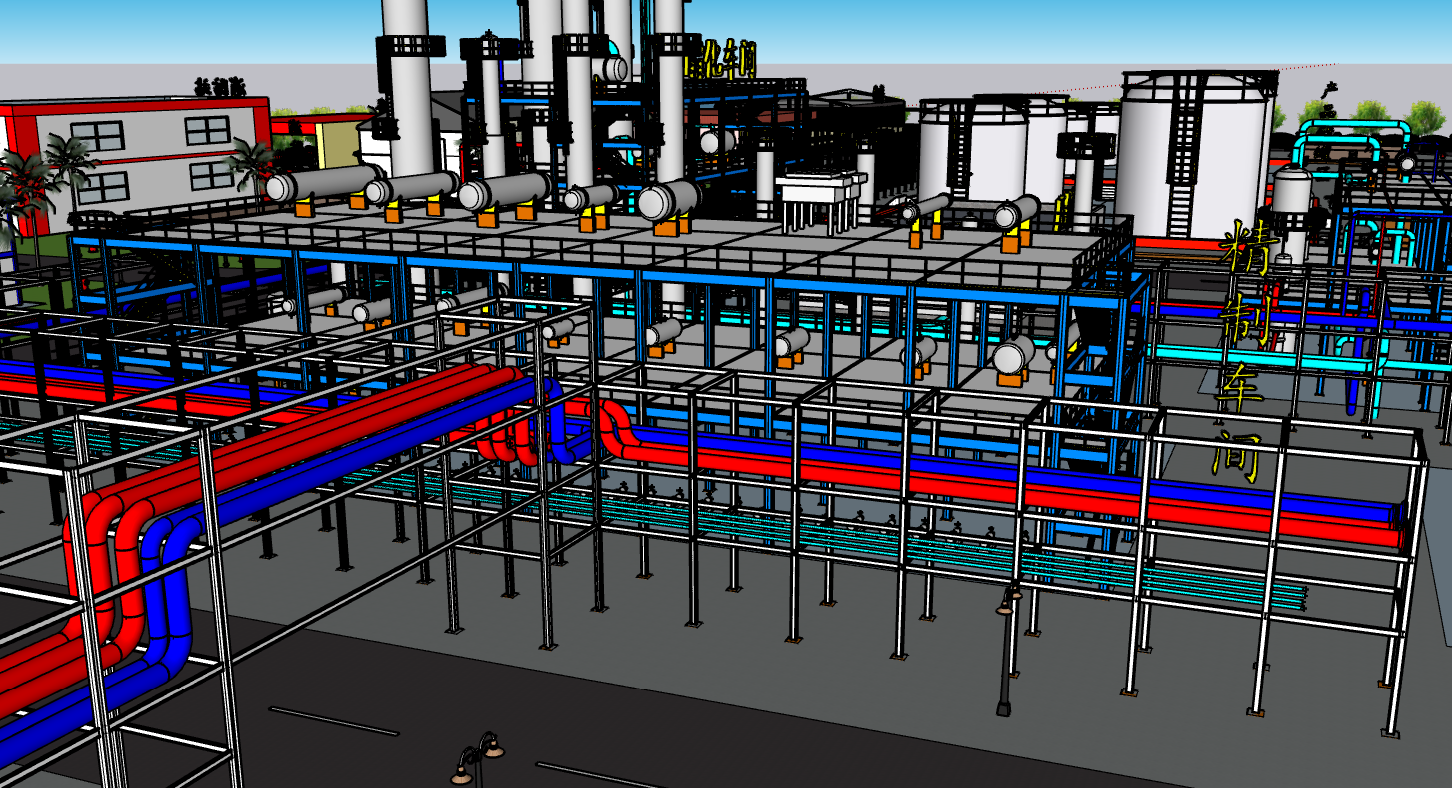

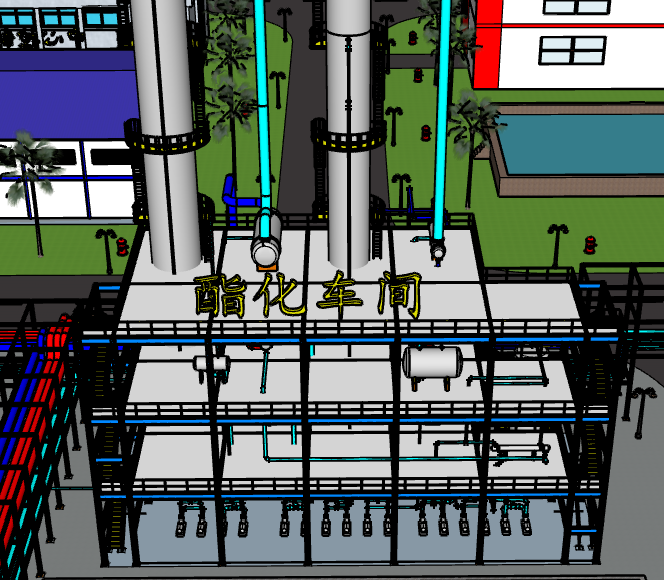

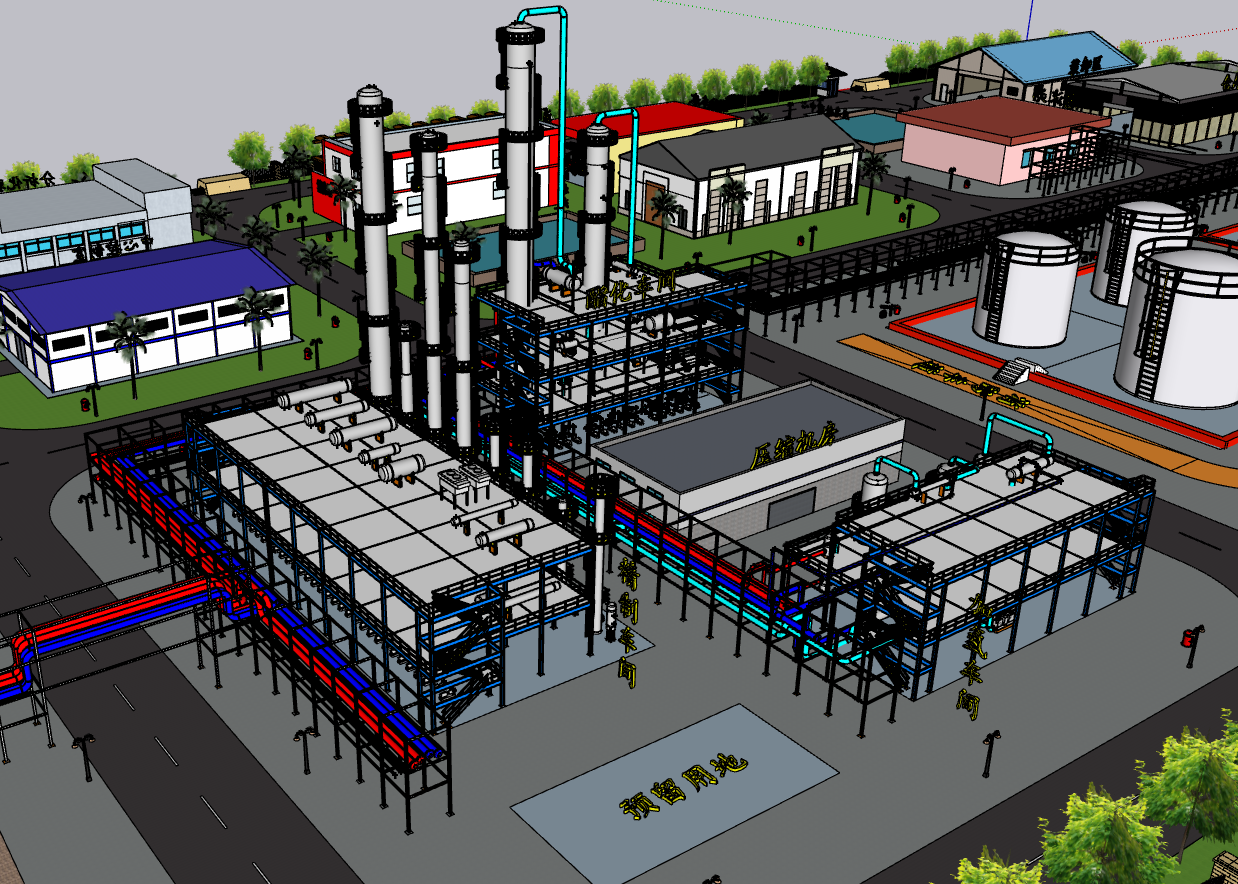

| 255 | 10-仓库与装卸区.png | 327.88K |
| 256 | 11-污水收集池与事故水收集池.png | 88.10K |
| 257 | 12-产品储罐区与原料储罐区.png | 202.81K |
| 258 | 13-精制车间.png | 626.76K |
| 259 | 14-加氢车间与预留用地.png | 302.59K |
| 260 | 15-压缩机房.png | 703.10K |
| 261 | 16-酯化车间.png | 199.38K |
| 262 | 17-车间全貌.png | 792.22K |

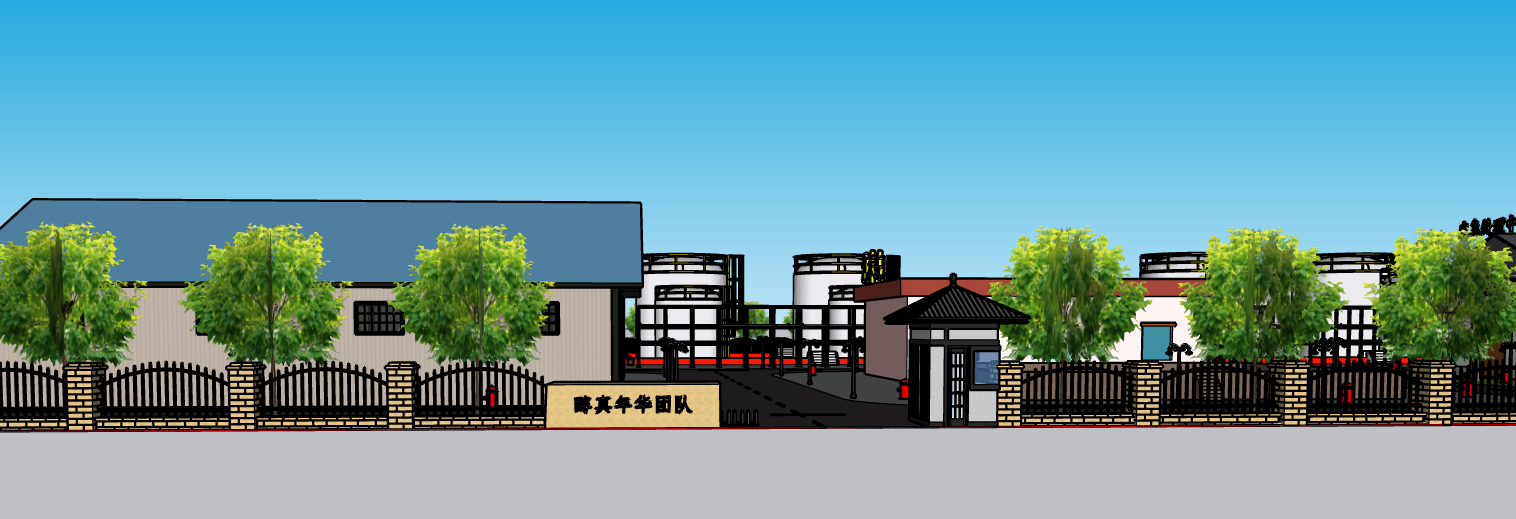

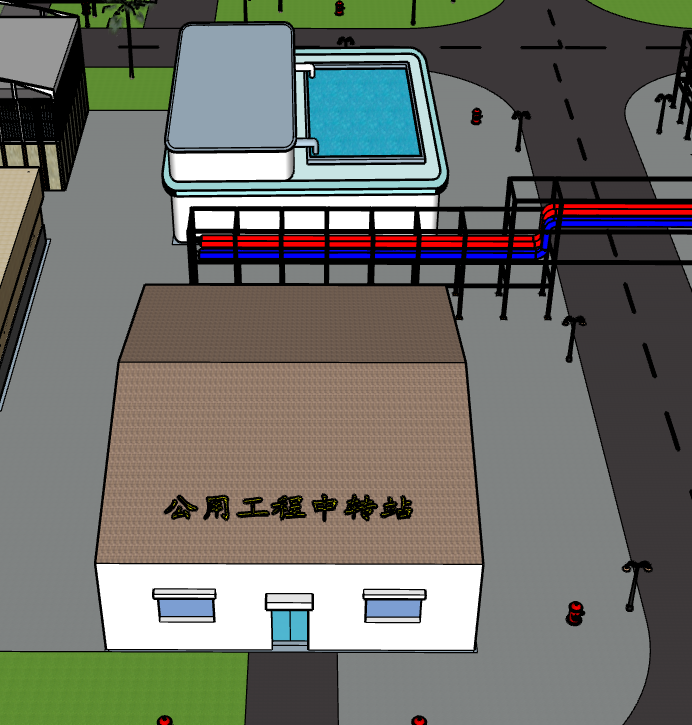

| 263 | 18-循环水池与公用工程中转站.png | 377.42K |

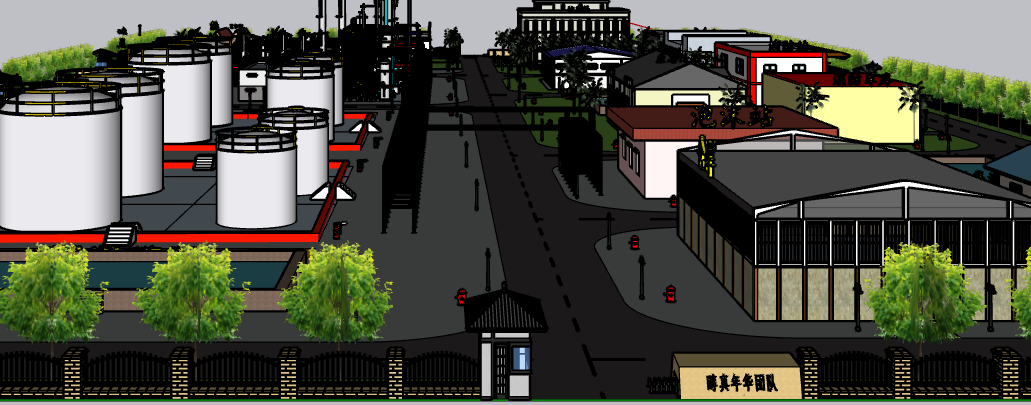

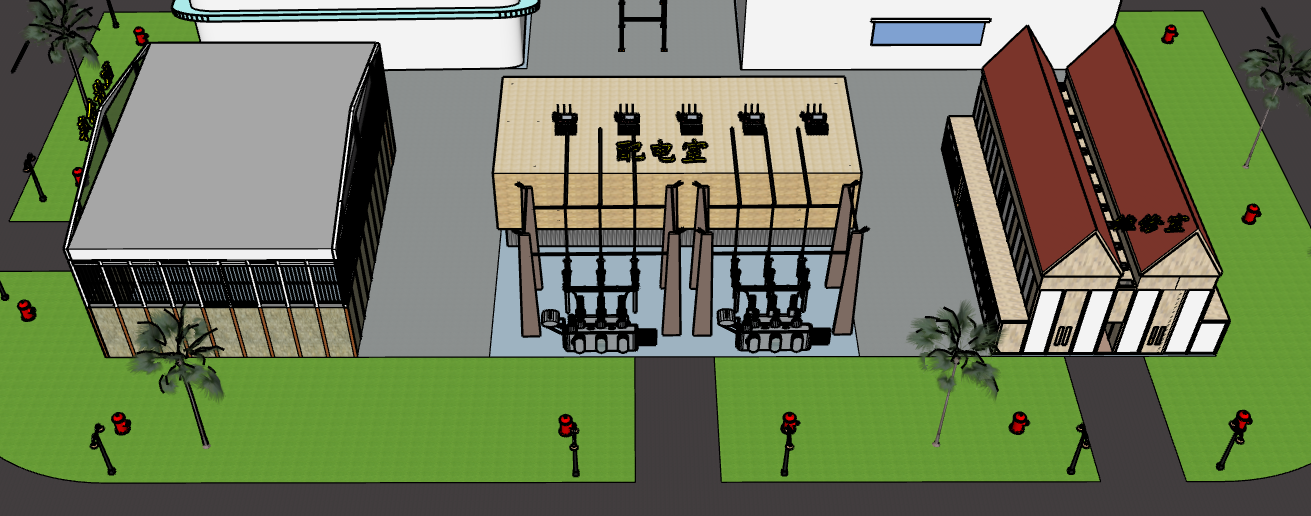

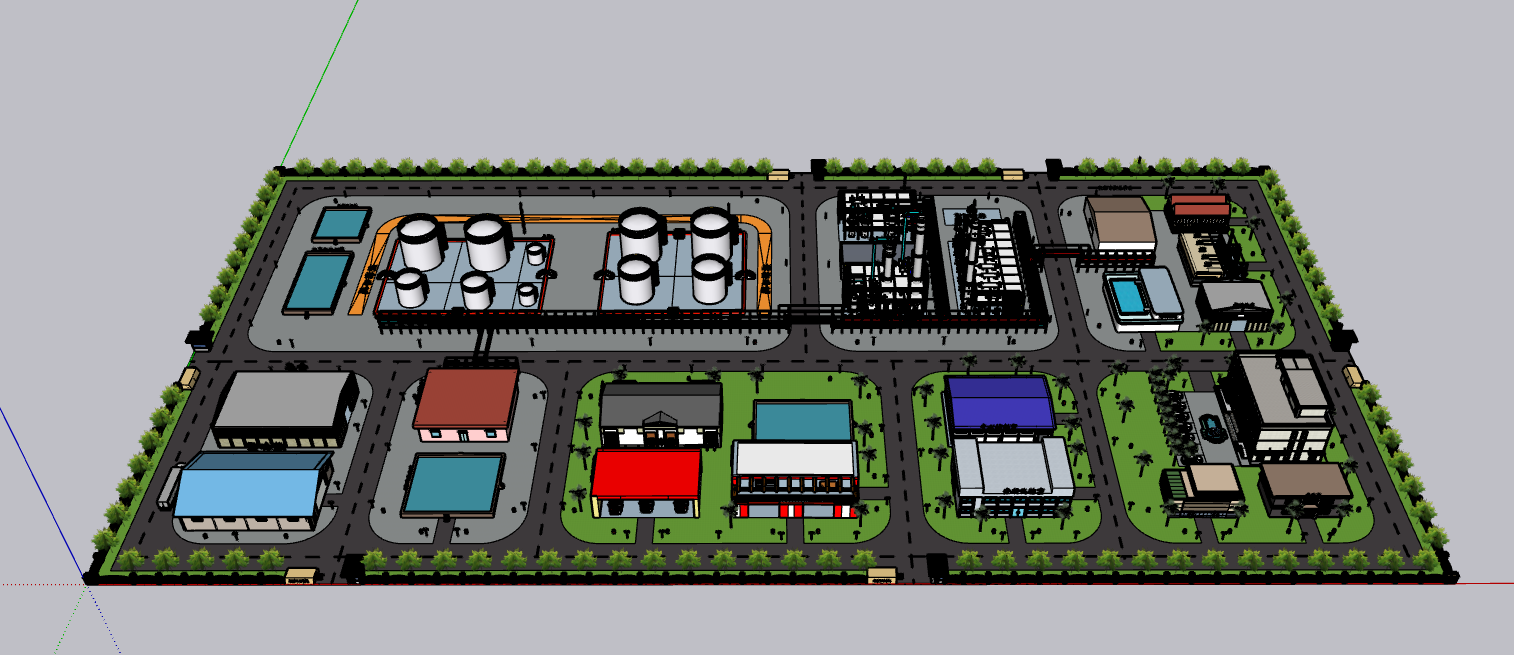

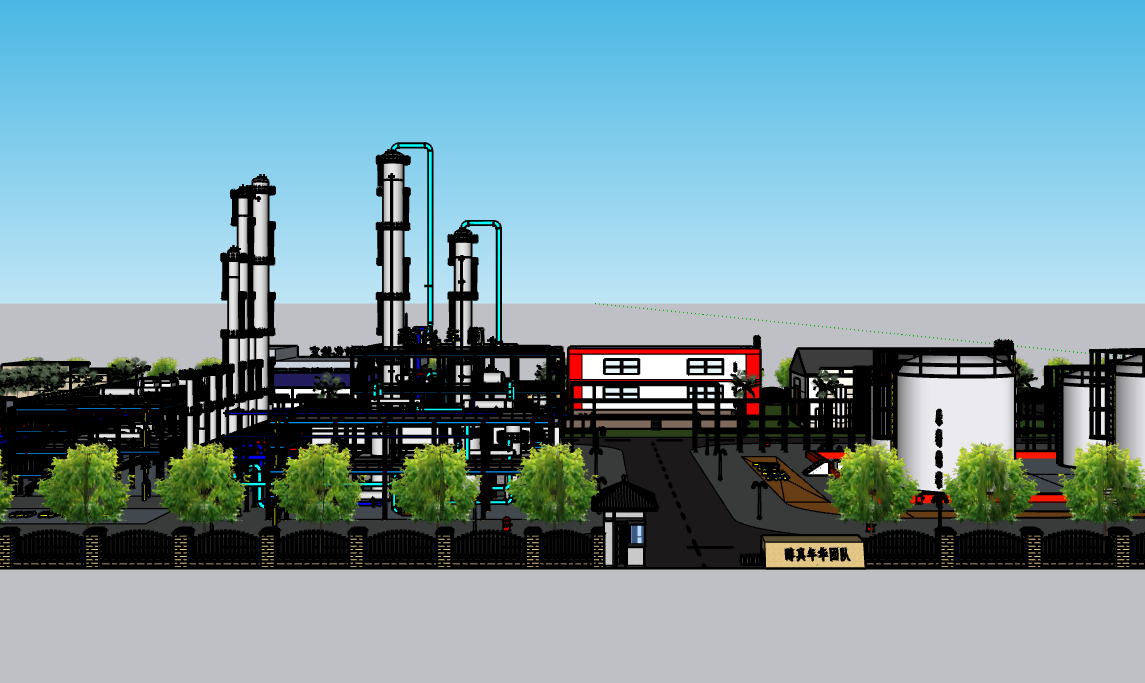

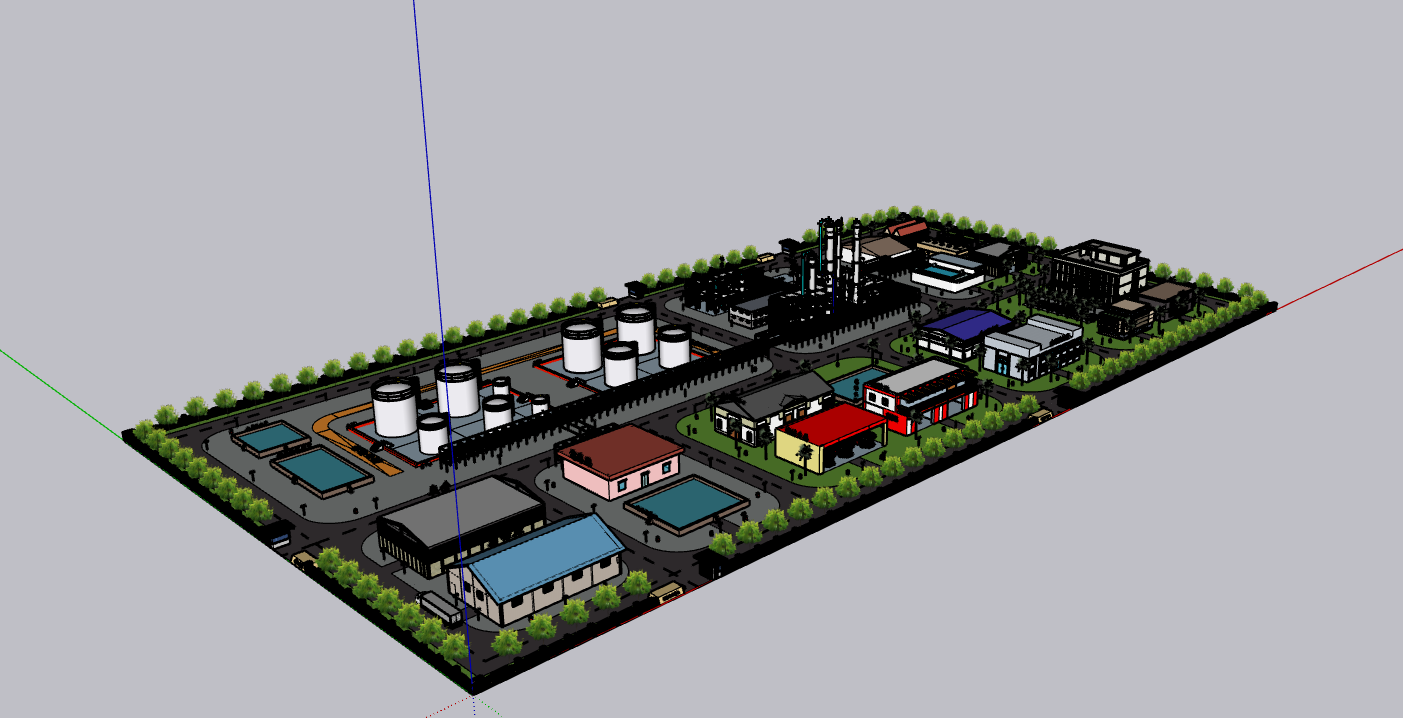

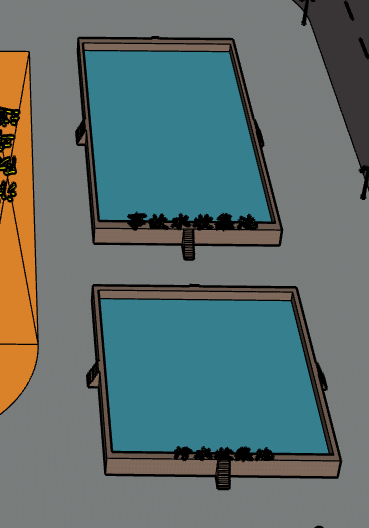

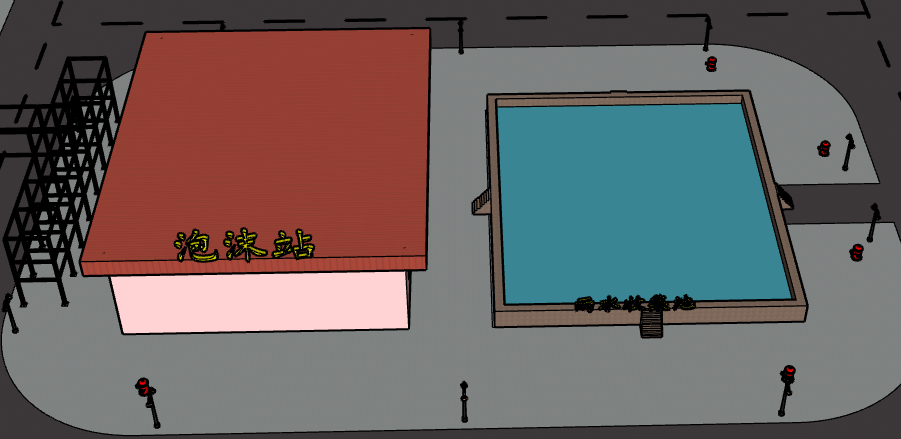

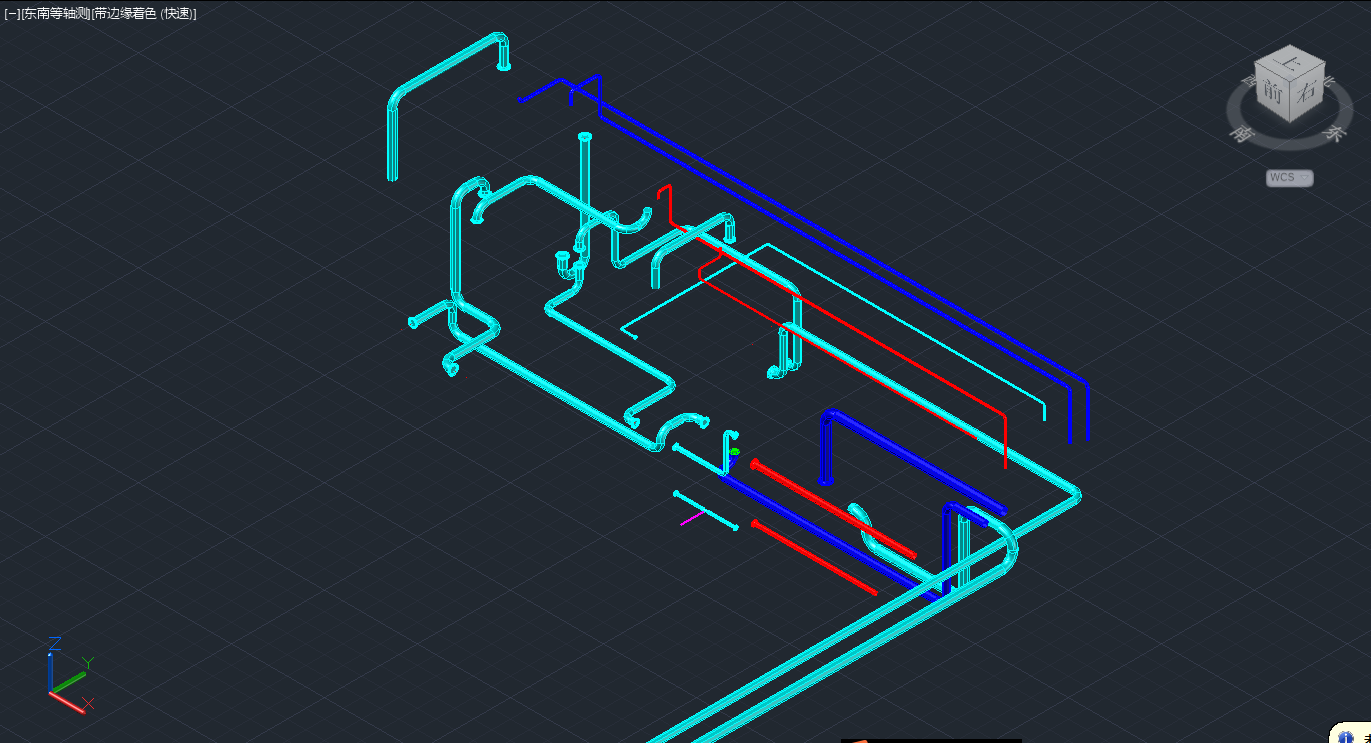

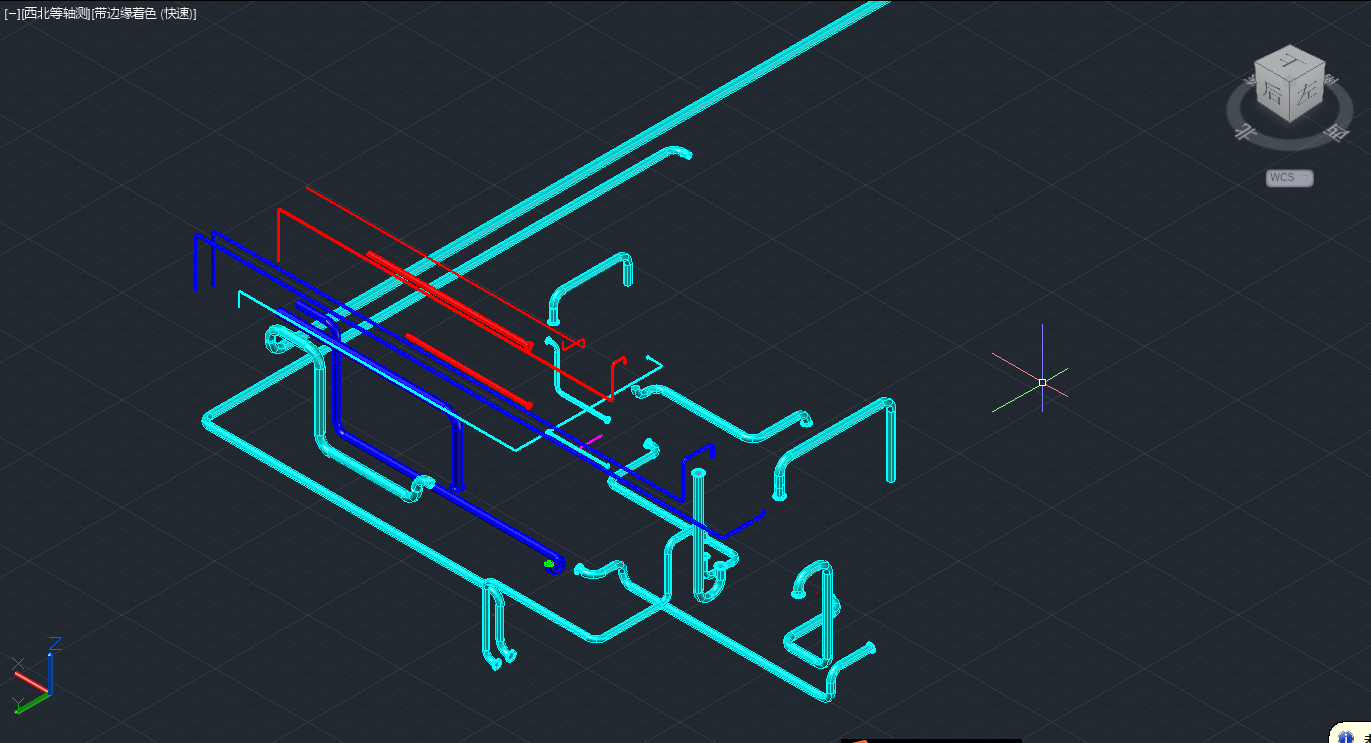

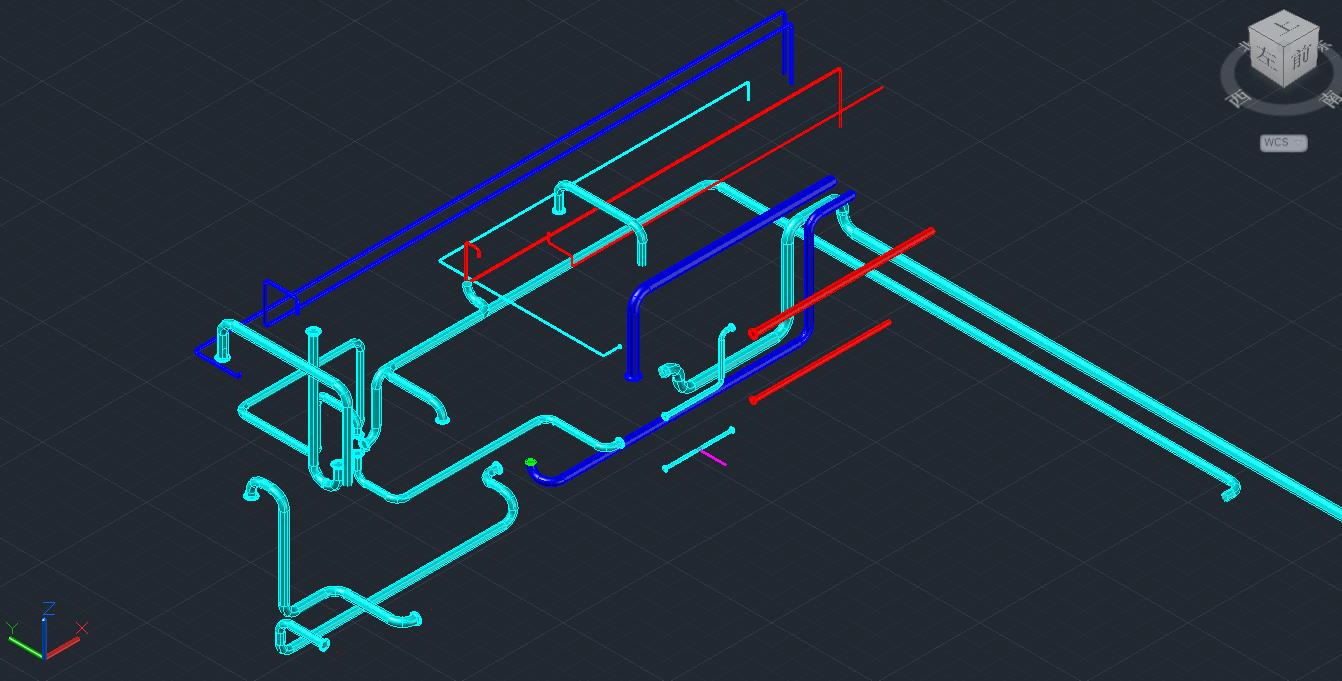

| 264 | 19-配件仓库、配电站与维修室.png | 586.12K |
| 265 | 2-厂区前视图.png | 361.23K |
| 266 | 20-厂区南一门.png | 393.85K |
| 267 | 21-厂区南二门.png | 428.00K |
| 268 | 22-厂区西门.png | 277.00K |
| 269 | 23-厂区东门.png | 423.07K |
| 270 | 24-厂区北一门.png | 403.64K |
| 271 | 25-厂区北二门.png | 241.87K |
| 272 | 3-厂区等轴视图.png | 268.52K |
| 273 | 4-行政楼与停车场.png | 1.53M |
| 274 | 5-厂区食堂与医务室.png | 1.52M |
| 275 | 6-中心控制室与分析化验室.png | 758.59K |
| 276 | 7-消防中心与消防车库.png | 393.95K |
| 277 | 8-应急处理中心与消防水池.png | 72.40K |
| 278 | 9-泡沫站与雨水收集池.png | 237.79K |
| 279 | 厂区三维布置展示图.docx | 11.27M |
| 280 | 厂区三维布置展示图.pdf | 3.32M |
| 281 | 车间管道ISO轴测图PDF.pdf | 1.31M |
| 282 | 酯加氢工段管道三维视图（东南）.jpg | 154.38K |
| 283 | 酯加氢工段管道三维视图（西北）.jpg | 156.80K |
| 284 | 酯加氢工段管道三维视图（西南）.jpg | 90.98K |
| 285 | 酯加氢工段管道三维视图（东南）.jpg | 154.38K |
| 286 | 酯加氢工段管道三维视图（西北）.jpg | 156.80K |
| 287 | 酯加氢工段管道三维视图（西南）.jpg | 90.98K |
| 288 | 1-管道及仪表流程图（PID）2004.dwg | 15.00M |
| 289 | 2-物料工艺流程图（PFD）2004.dwg | 13.30M |
| 290 | 3-厂区总平面布置图2004.dwg | 2.14M |
| 291 | 4-酯加氢车间平立面布置图2004.dwg | 5.39M |
| 292 | 5-醇真年华-E0104-甲醇回收塔进料预热器工艺条件图2004.dwg | 118.87K |
| 293 | 5-醇真年华-R0101-预酯化反应器工艺条件图2004.dwg | 1.80M |
| 294 | 5-醇真年华-T0302-甲醇塔工艺条件图2004.dwg | 118.47K |
| 295 | 酯加氢车间管道ISO轴测图2004.dwg | 1.02M |
| 296 | gbcbig.shx | 881.68K |
| 297 | gbenor.shx | 5.06K |
| 298 | 0-项目摘要.docx | 856.79K |
| 299 | 1-工艺综述.docx | 3.15M |
| 300 | 2-初步可行性研究报告.docx | 2.39M |
| 301 | 3-初步设计说明书.docx | 5.03M |
| 302 | 4-1-设备设计及选型说明书.docx | 1.49M |
| 303 | 4-2-反应器设计说明书.docx | 2.59M |
| 304 | 4-3-塔设计说明书.docx | 2.35M |
| 305 | 4-4-换热器设计说明书.docx | 3.48M |
| 306 | 5-创新点说明书.docx | 3.75M |
| 307 | 6-经济分析.docx | 969.95K |
| 308 | 7-安全预评价.docx | 2.52M |
| 309 | 8-环境评价报告.docx | 3.17M |
| 310 | 9-换热网络设计说明书.docx | 1.49M |
| 311 | 附录1-物料衡算.docx | 953.41K |
| 312 | 附录10-催化精馏塔优化说明书.docx | 2.12M |
| 313 | 附录11-绿色低碳发展要求说明书.docx | 810.27K |
| 314 | 附录2-能量衡算.docx | 987.31K |
| 315 | 附录3-设备设计选型一览表.docx | 757.52K |
| 316 | 附录4-管道选型一览表.docx | 760.59K |
| 317 | 附录5-物质MSDS信息一览表.docx | 760.93K |
| 318 | 附录6-公用工程供应协议及方案.docx | 692.16K |
| 319 | 附录7-动力学说明书.docx | 2.23M |
| 320 | 附录8-HAZOP分析.docx | 831.30K |
| 321 | 附录9-甲醇塔T0302优化说明书.docx | 1.42M |
| 322 | 附录7-动力学说明书.docx | 2.23M |
| 323 | 附录7-动力学说明书.pdf | 1.92M |
| 324 | 1_马来酸二甲酯的合成研究.pdf | 165.36K |
| 325 | 丁二醇工业化生产技术方案对比分析研究_杨亮.pdf | 104.64M |
| 326 | 催化蒸馏合成顺丁烯二酸二甲酯.pdf | 152.26K |
| 327 | 马来酸二甲酯加氢生产1_4_丁二醇精馏过程的模拟计算.pdf | 346.33K |
| 328 | 马来酸二甲酯合成工艺研究.pdf | 279.07K |
| 329 | 马来酸二甲酯的合成研究（抚顺石油化工学院）.pdf | 165.37K |
| 330 | 催化蒸馏在顺丁烯二酸二甲酯生产中的应用_郝兴仁.pdf | 32.05M |
| 331 | 动力学数据拟合表.xlsx | 99.59K |
| 332 | 德文--UntersuchungdereinstufigenGasphasenhydrierungvonDimethylmaleatzurHerstellungvonγ-Butyrolacton14-ButandiolundTetrahydrofuran--第五第六章.pdf | 1.08M |
此图纸下载需要520金币
立即下载
发布者
静
创作: 10663
粉丝: 6
加入时间：2025-05-27
模型信息
图纸格式：pdf,dwg,skp
文件大小：876.52M
所需金币：520
上传时间：2025-10-02 20:43:17
是否可编辑：可修改，包括参数
版本：AutoCAD 2010
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
猜你喜欢
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
QQ在线客服
官方QQ群
