校正压装机液压系统（F=30KN）（CAD+说明书）

（ID:2704215）

改图/画图

机械设备 / 非标机械 / 校正压装机液压系统（F=30KN）（CAD+说明书）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.png	297.13K
2	2.png	213.24K
3	3.png	155.37K
4	4.png	235.00K
5	5.png	198.44K
6	6.png	27.71K
7	7.png	33.24K
8	8.png	42.10K

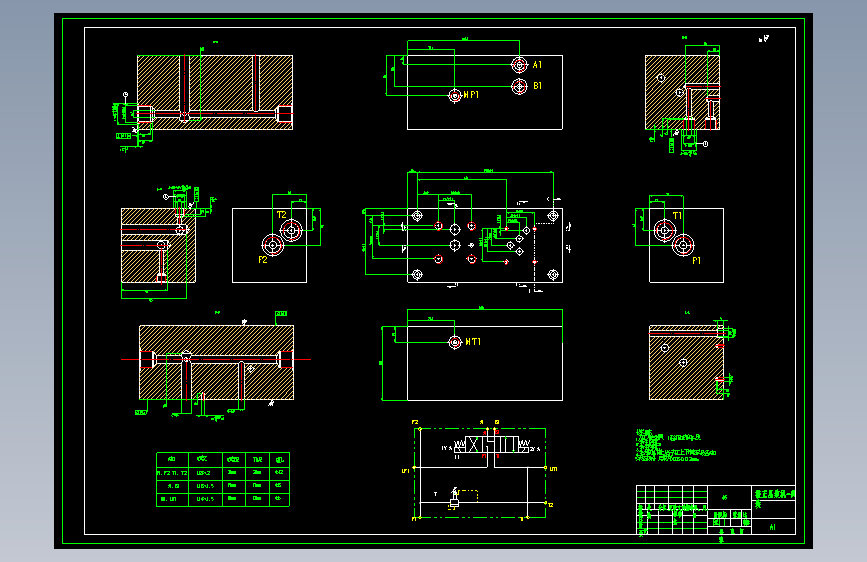

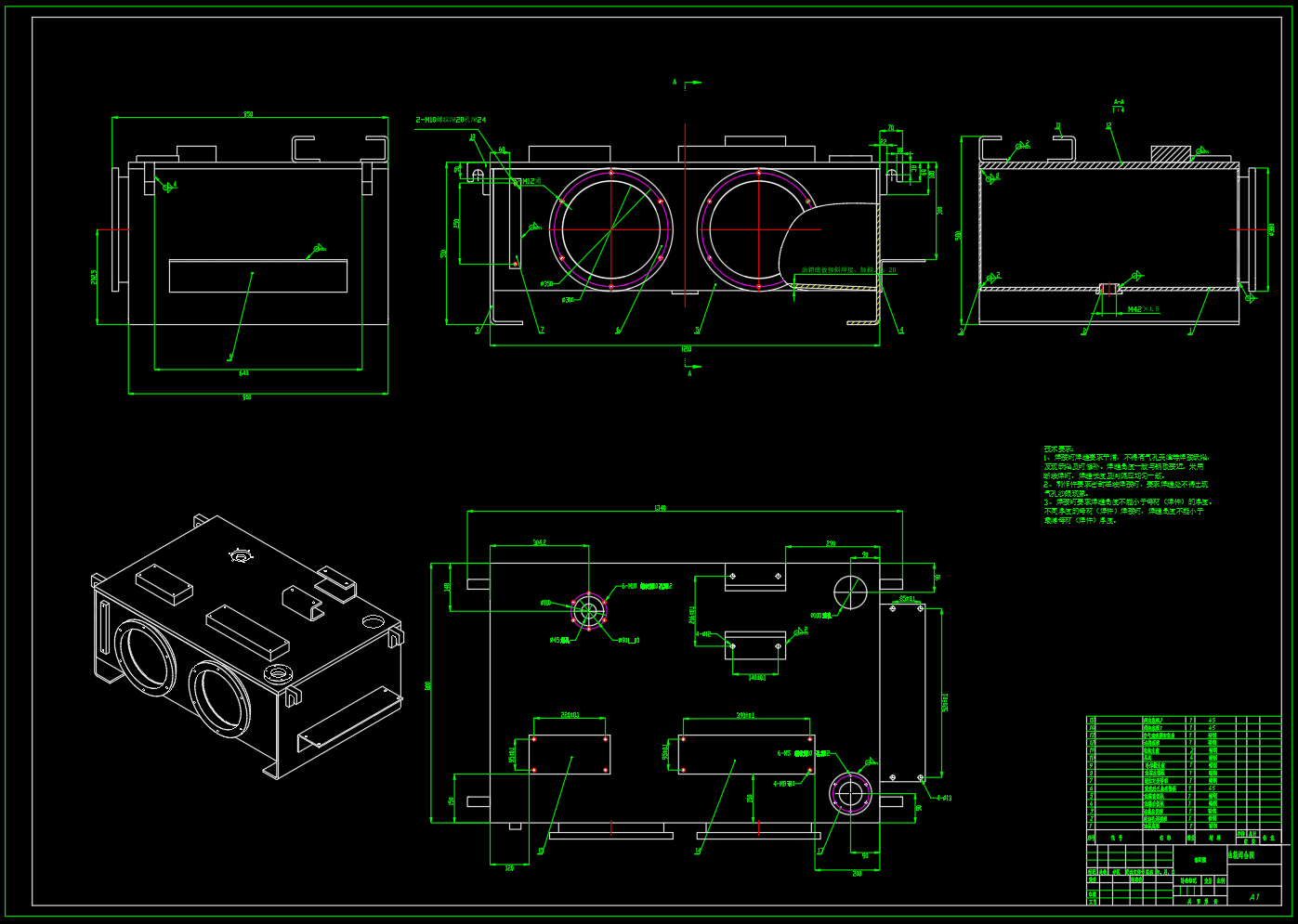

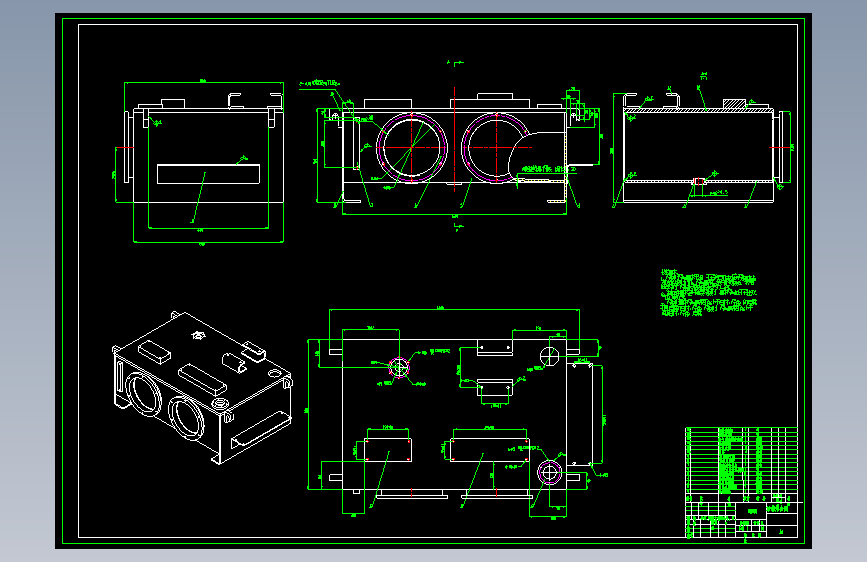

9	校正压装机-油箱焊合-A1.dwg	299.71K

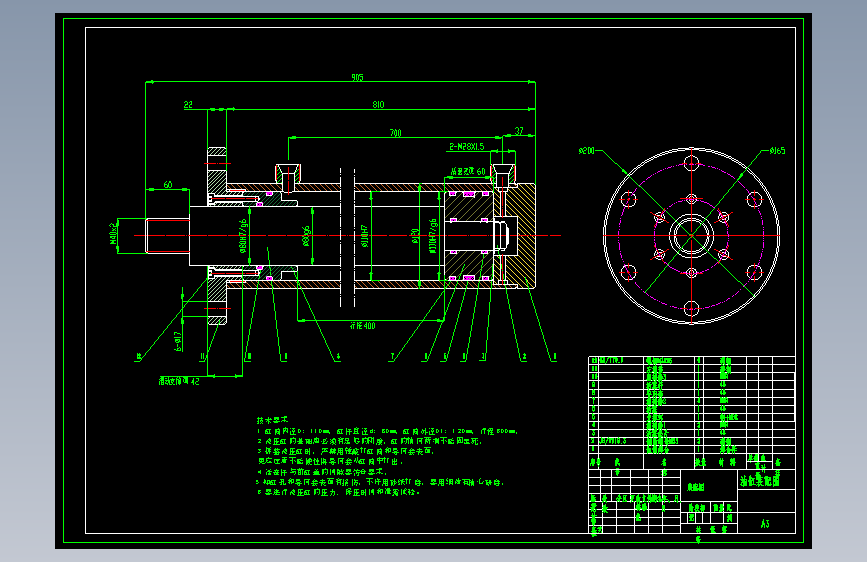

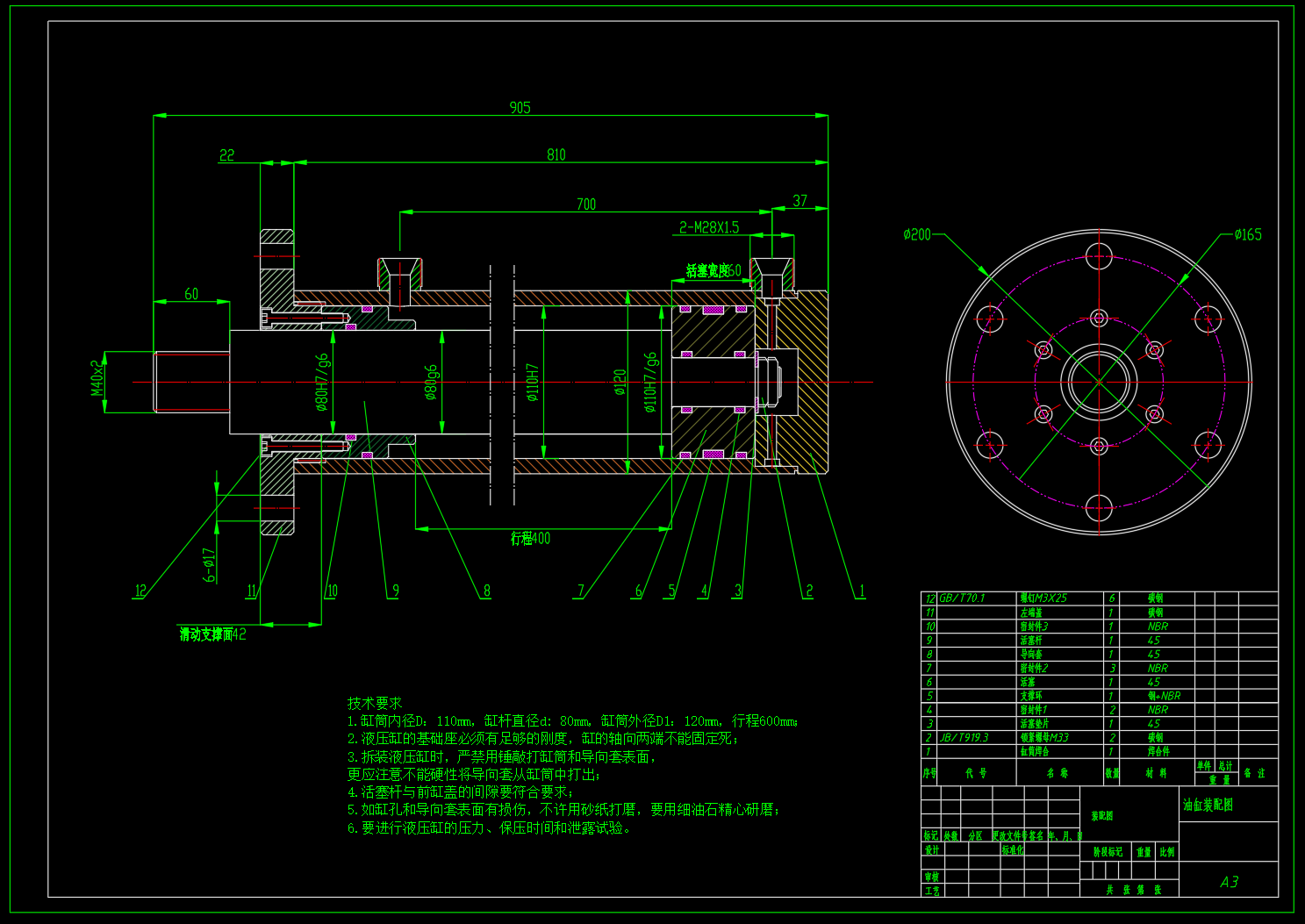

10	校正压装机-油缸装配图-A3.dwg	222.59K
11	校正压装机-泵站总装配体-A0.dwg	1.35M

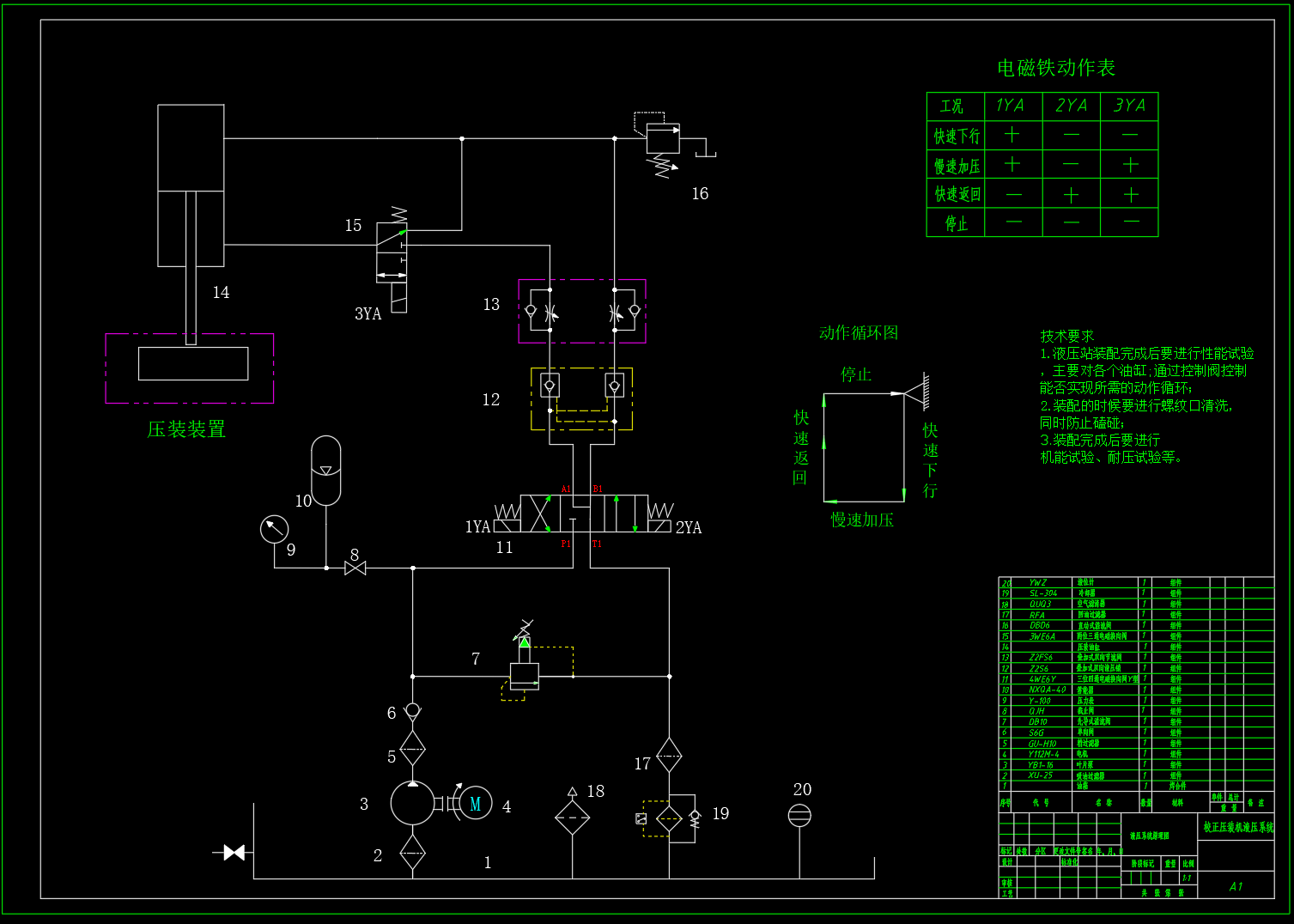

12	校正压装机-液压系统原理图-A3.dwg	161.00K
13	校正压装机-液压缸工况图-A3.dwg	179.75K

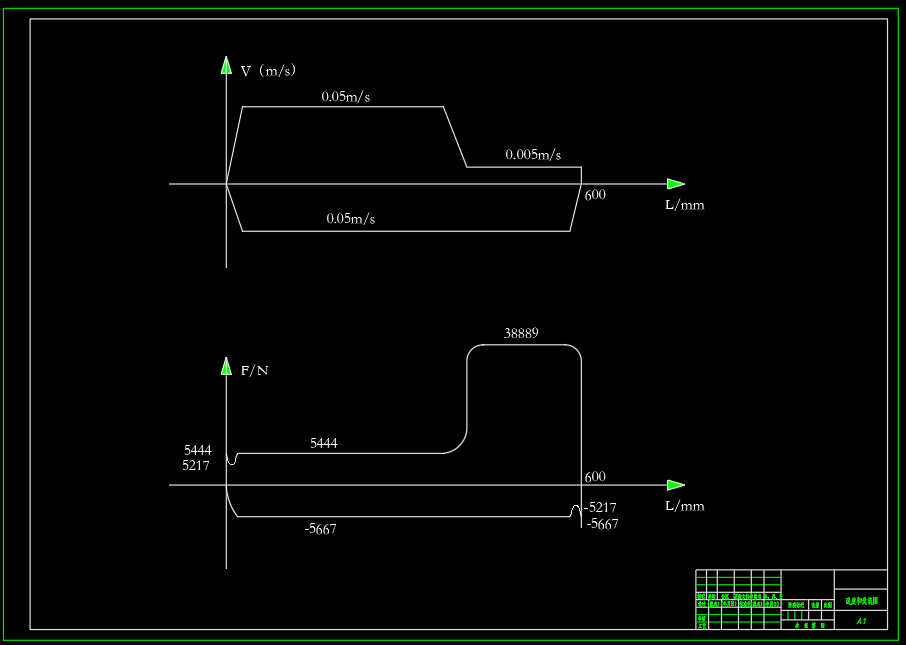

14	校正压装机-负载图和速度图-A3.dwg	168.35K
15	校正压装机-阀块-A1.dwg	208.64K

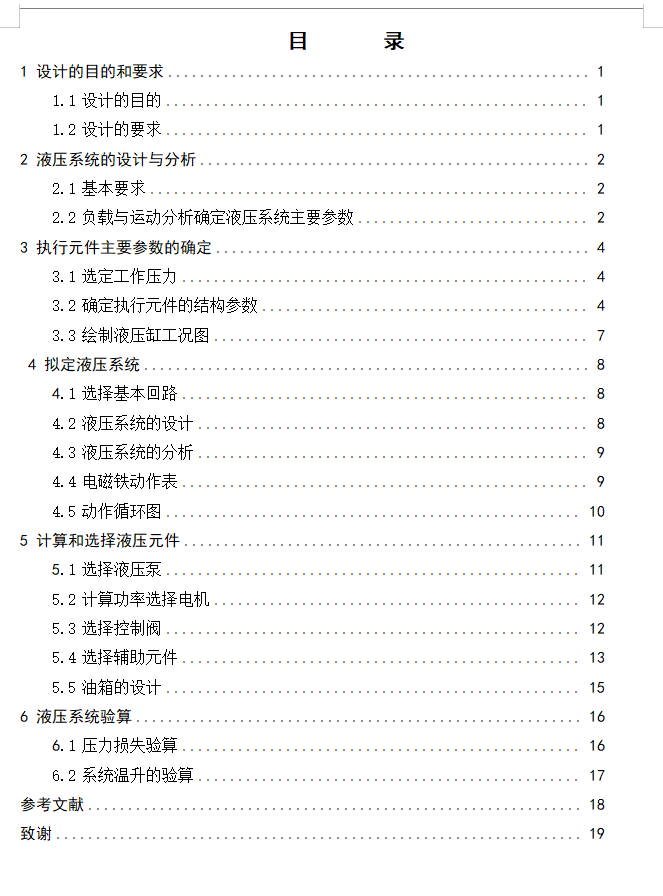

16	（说明书）校正压装机液压系统.docx	347.80K

此图纸下载需要1250金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 91

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：2704215

图纸格式：dwg

文件大小：3.63M

所需金币：1250

上传时间：2025-10-04 10:38:21

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2018

图纸简介

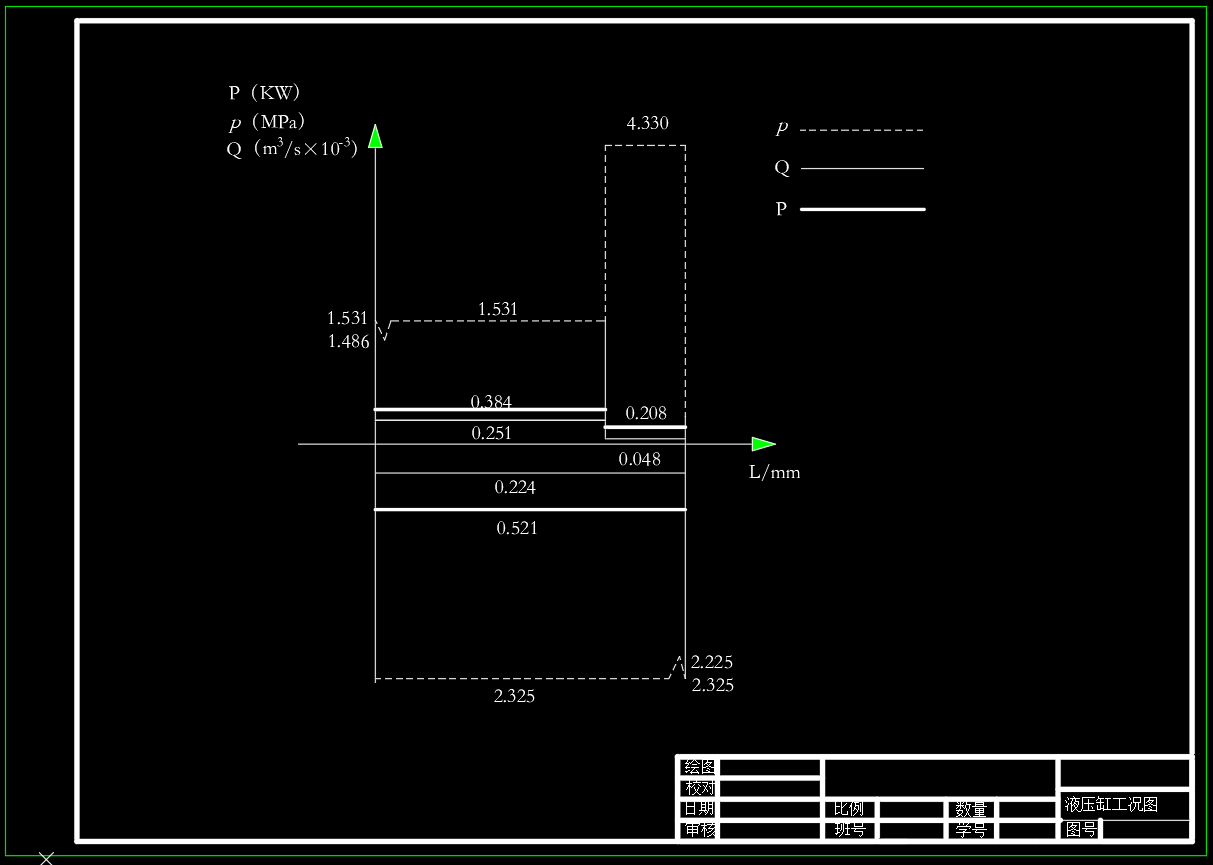

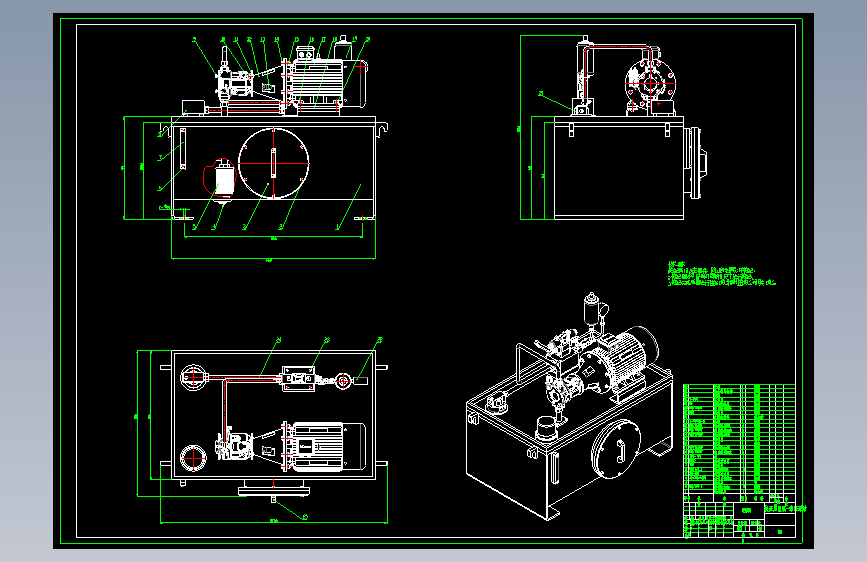

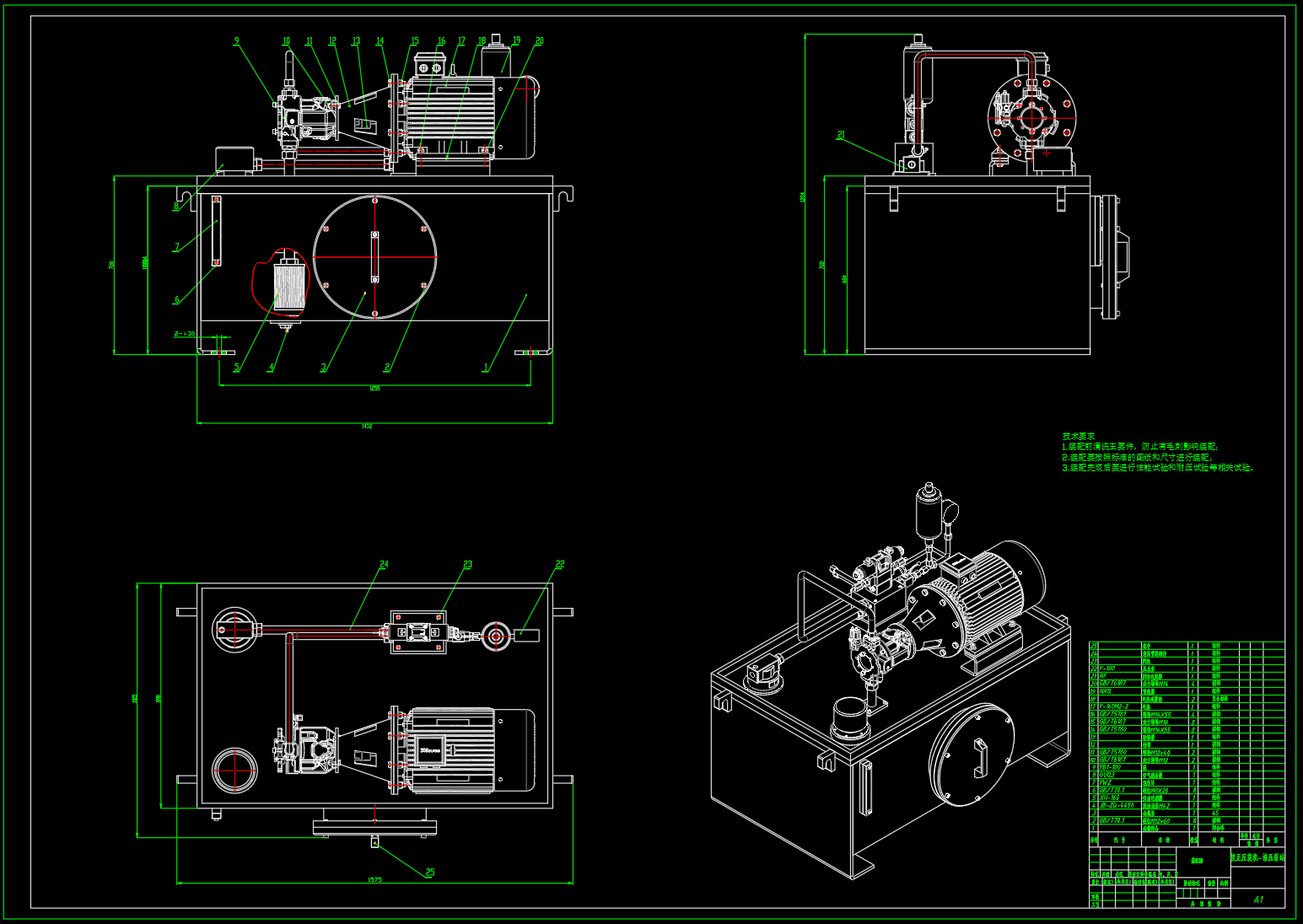

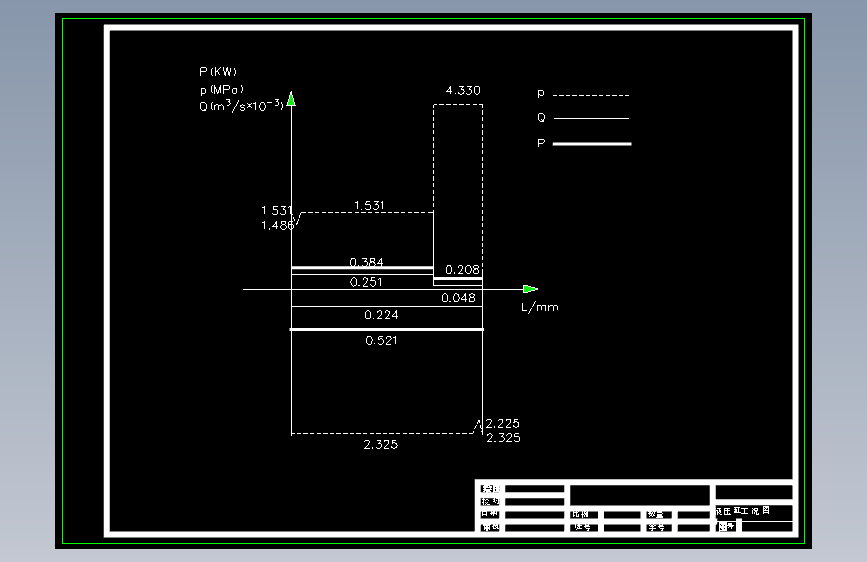

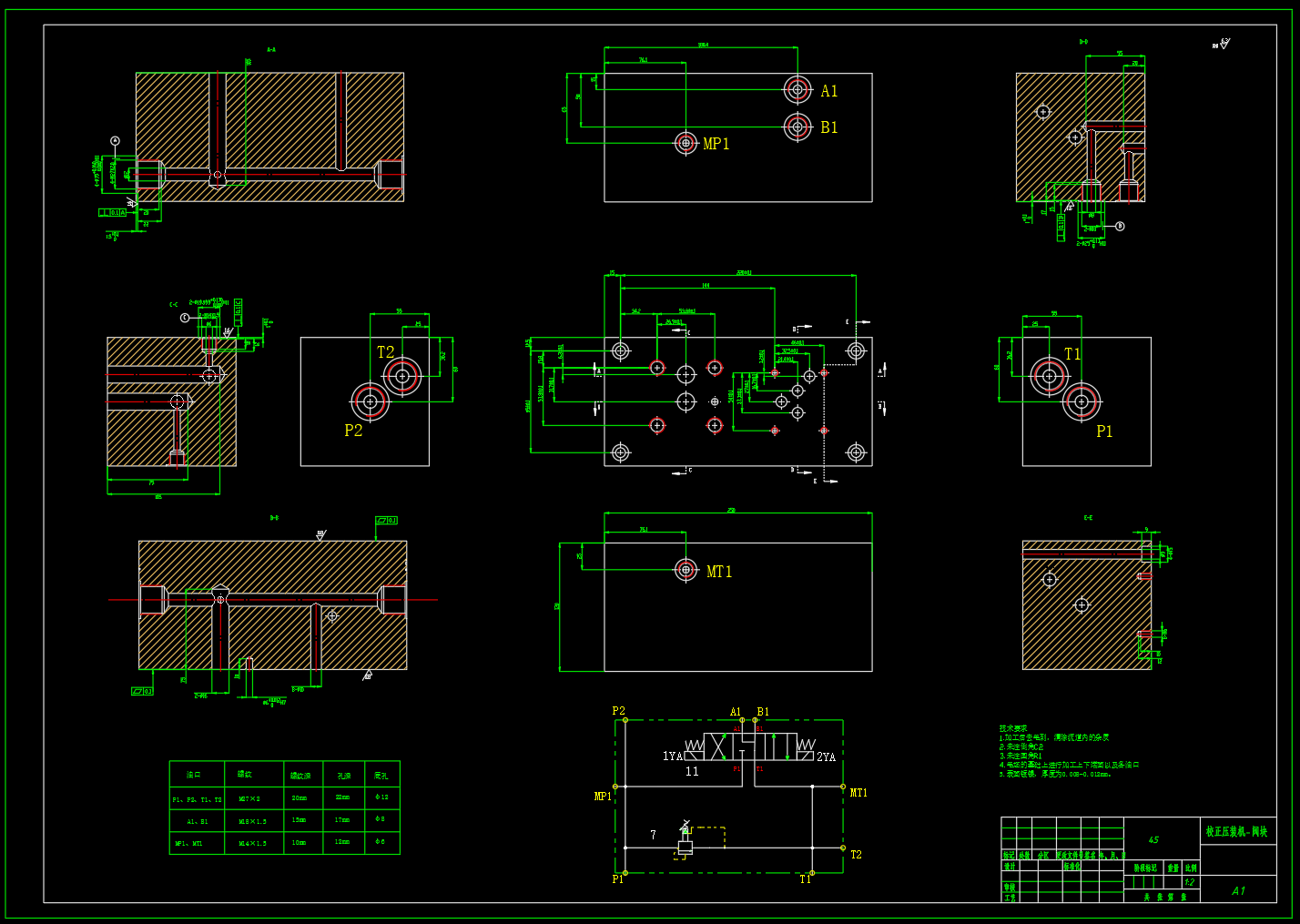

校正压装机液压系统。（1）实现功能：快速下行——慢速加压——快速返回——停止的工作循环（2）基本参数：工件压装力不小于10KN,本文取最大压装力30KN，工作台运动部件重力（回程力）设定为5KN，压装工进速度不超过5mm/s，本文取最大5mm/s，空载快降速度0.05m/s，快速上升速度设定为0.05m/s，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压力FN=500N；静摩擦系数fs=0.2，动摩擦0.1
