10万吨年醋酸乙烯、副产6千吨食品级二氧化碳项目初步设计_AutoCAD 2013_模型图纸下载

首页

图库

工程师

10万吨年醋酸乙烯、副产6千吨食品级二氧化碳项目初步设计（ID:2706785）

机械设备 / 非标机械 / 10万吨年醋酸乙烯、副产6千吨食品级二氧化碳项目初步设计

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17598362599873.zip	246.16M
2	readme.txt	704B
3	1-全流程模拟（不含热泵、双效精馏，不含换热网络）.bkp	4.25M
4	1-全流程模拟（不含热泵、双效精馏，不含换热网络）全流程运行视频.mp4	9.62M
5	2-全流程模拟（含热泵、双效精馏，不含换热网络）.bkp	4.65M
6	2-全流程模拟（含热泵、双效精馏，不含换热网络）全流程运行视频.mp4	11.98M
7	3-全流程模拟（含换热网络，含热泵、双效精馏）.bkp	4.99M
8	3-全流程模拟（含换热网络，含热泵、双效精馏）全流程运行视频.mp4	27.76M

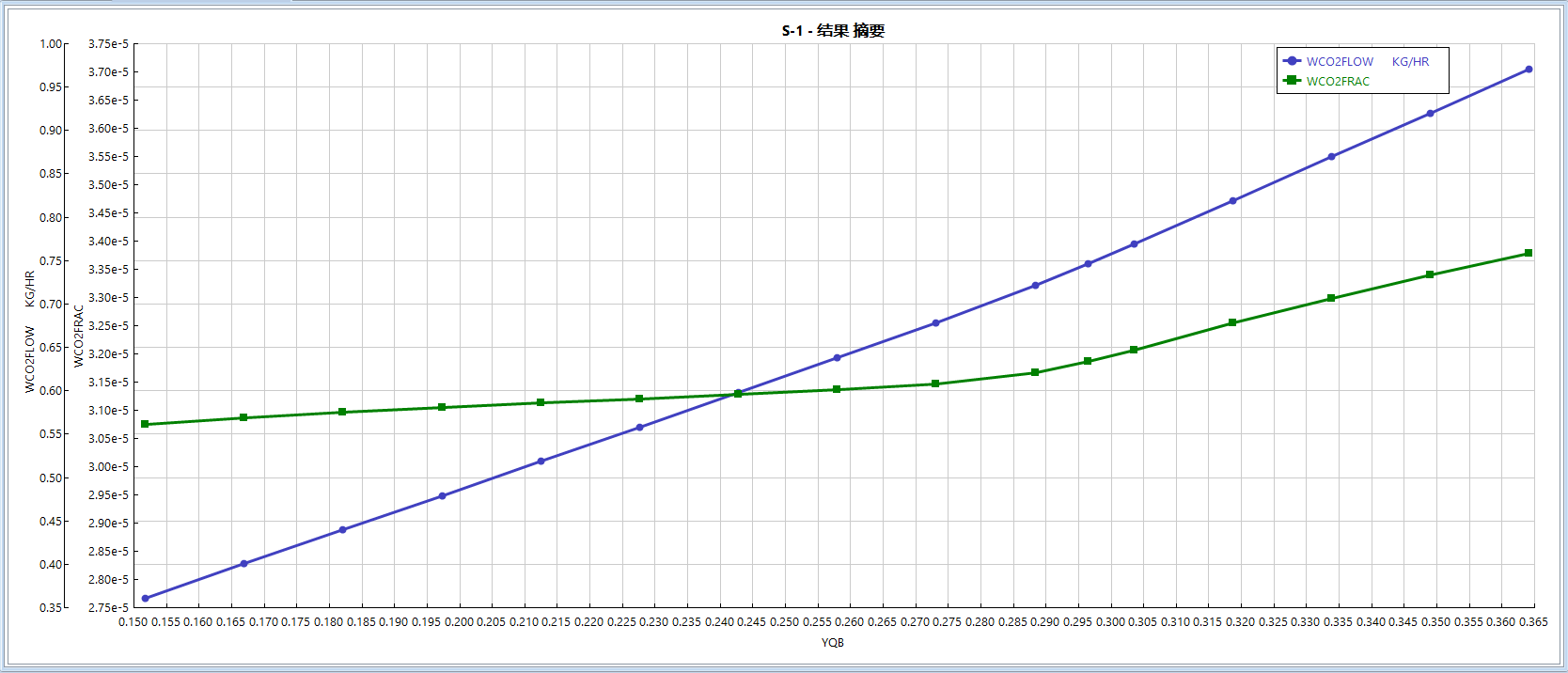

9	CO2吸收塔T0202-液气比.bkp	679.32K
10	CO2吸收塔T0202-液气比.png	55.97K
11	CO2吸收塔T0202水力学校核.bkp	658.15K
12	CO2第一精制塔T0204-FEEDSTAGE.bkp	520.29K

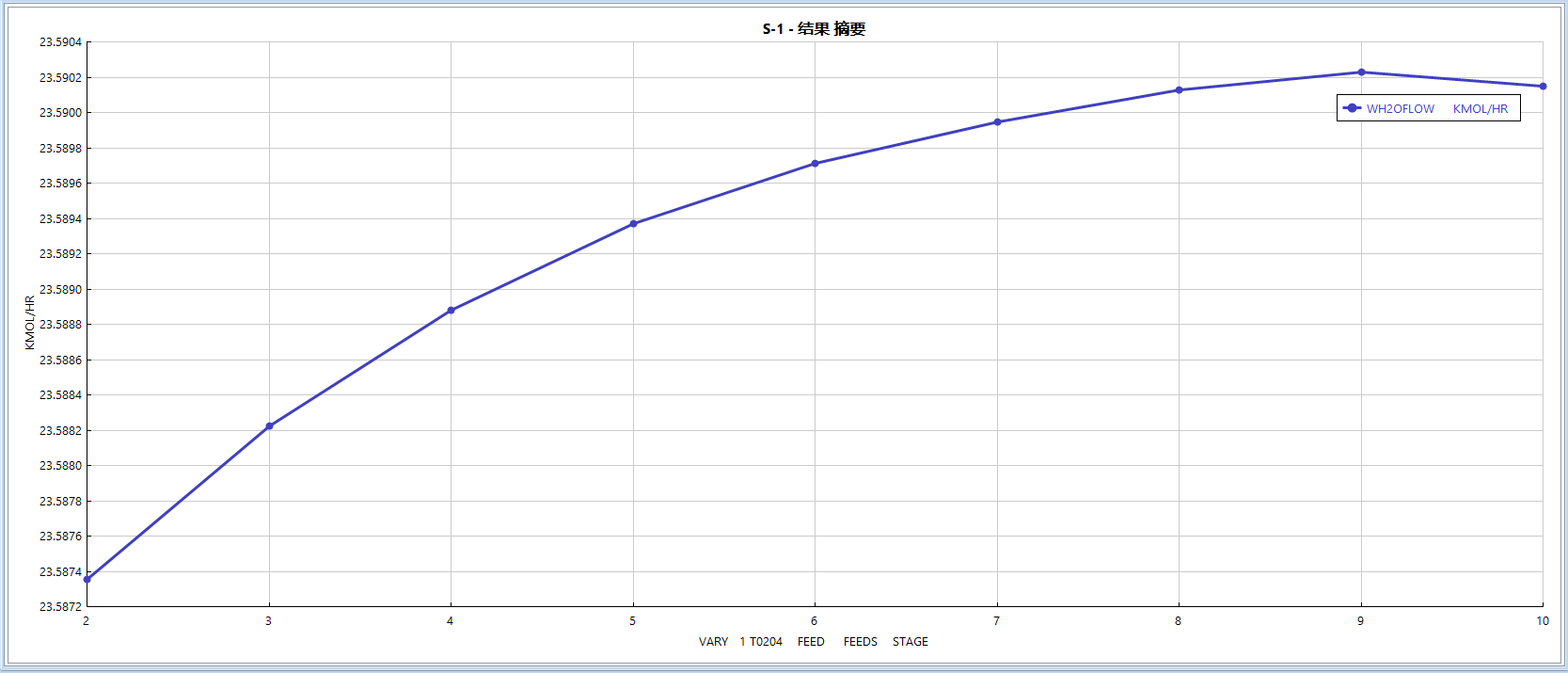

13	CO2第一精制塔T0204-FEEDSTAGE.png	38.41K

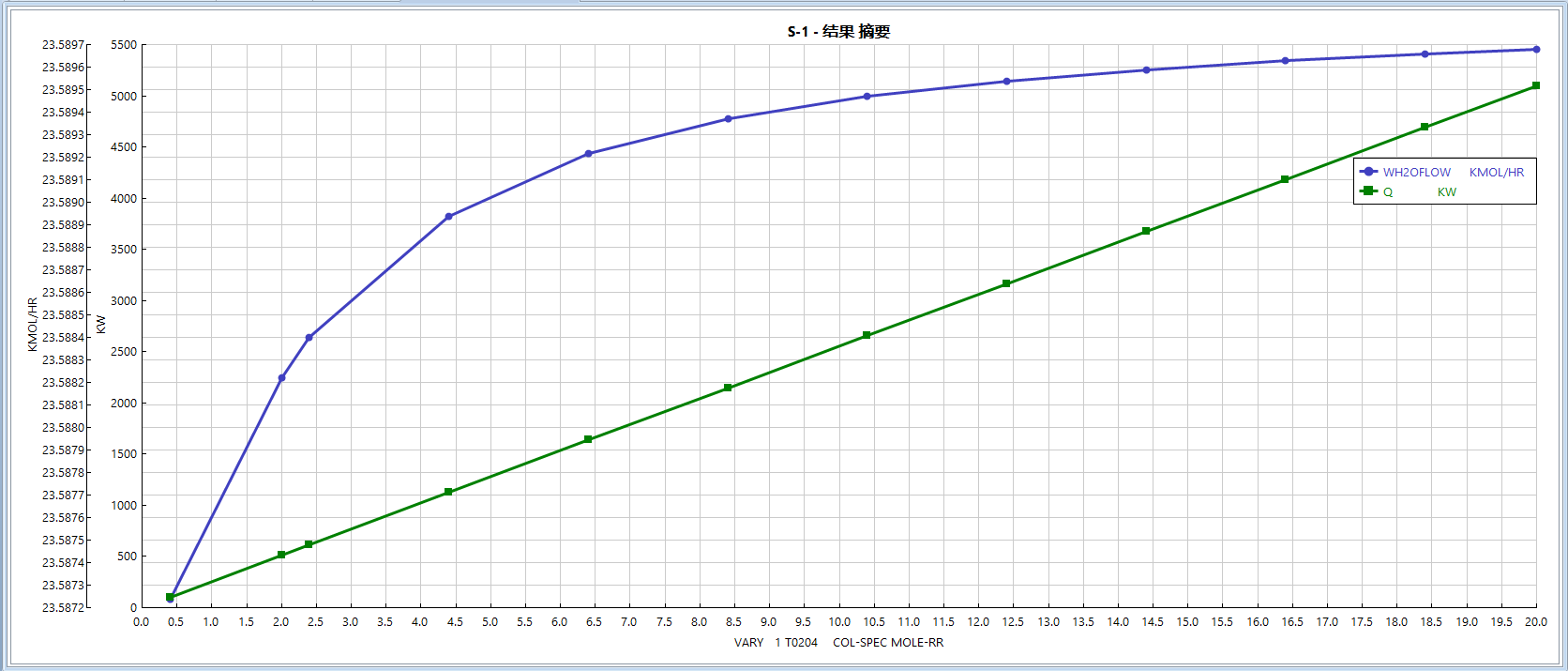

14	CO2第一精制塔T0204-MOLE-RR.bkp	535.36K
15	CO2第一精制塔T0204-MOLE-RR.png	65.19K

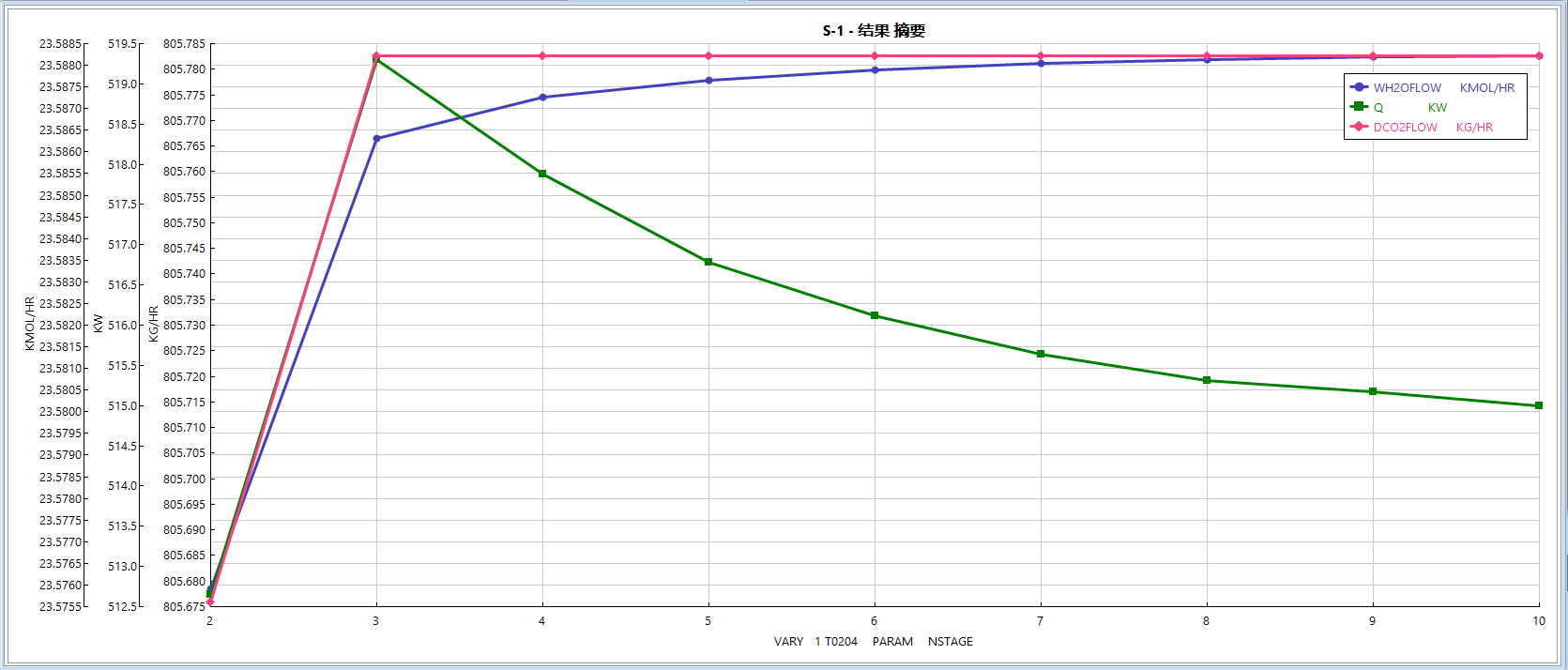

16	CO2第一精制塔T0204-NSTAGE.bkp	534.95K
17	CO2第一精制塔T0204-NSTAGE.png	79.05K
18	CO2第一精制塔T0204水力学校核.bkp	526.86K

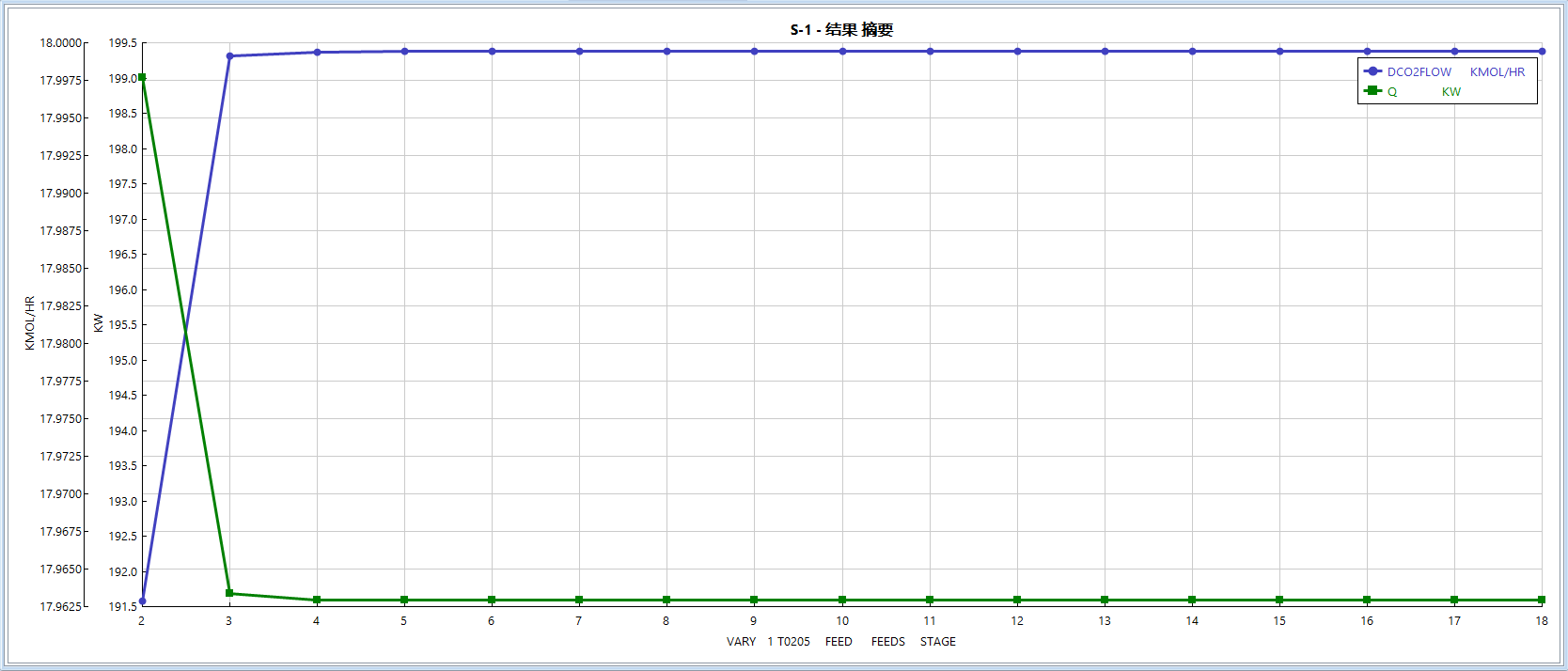

19	CO2第二精制塔T0205-FEEDSTAGE.bkp	575.96K
20	CO2第二精制塔T0205-FEEDSTAGE.png	42.40K

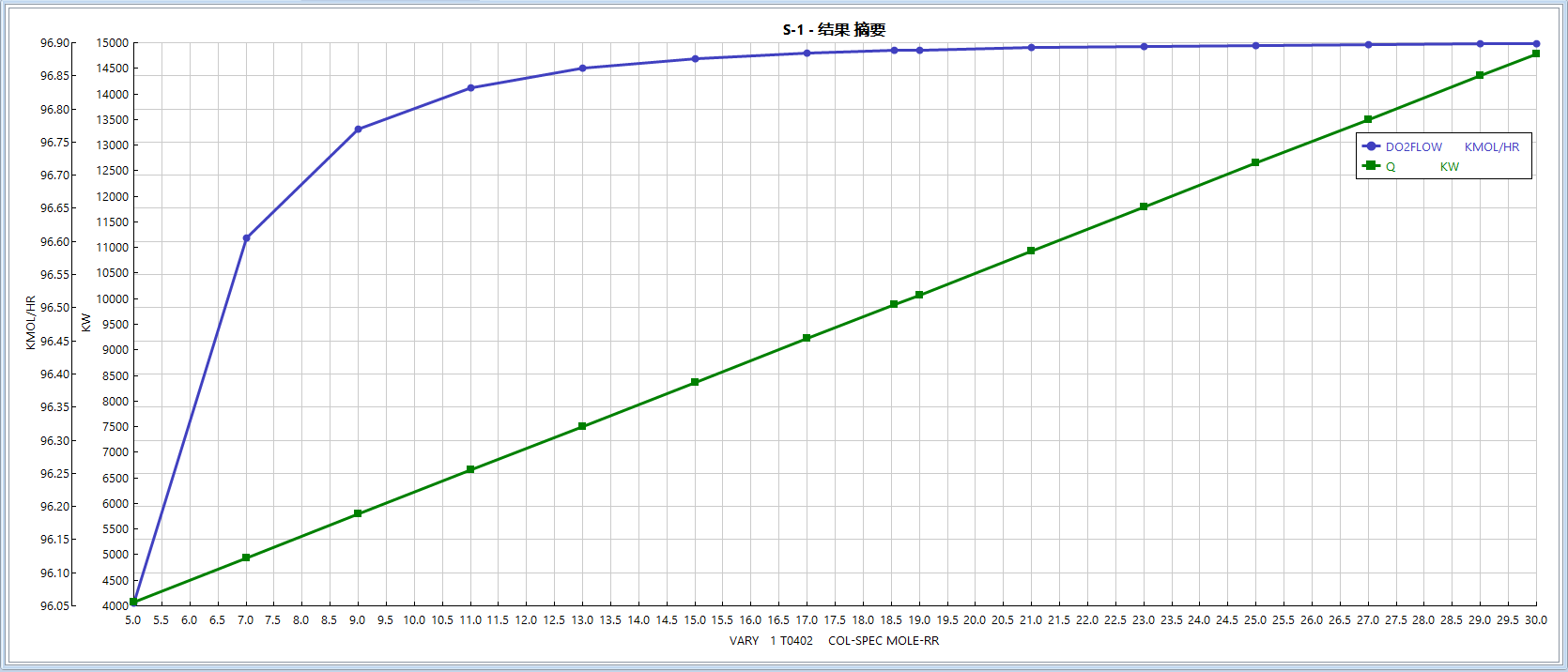

21	CO2第二精制塔T0205-MOLE-RR.bkp	586.75K

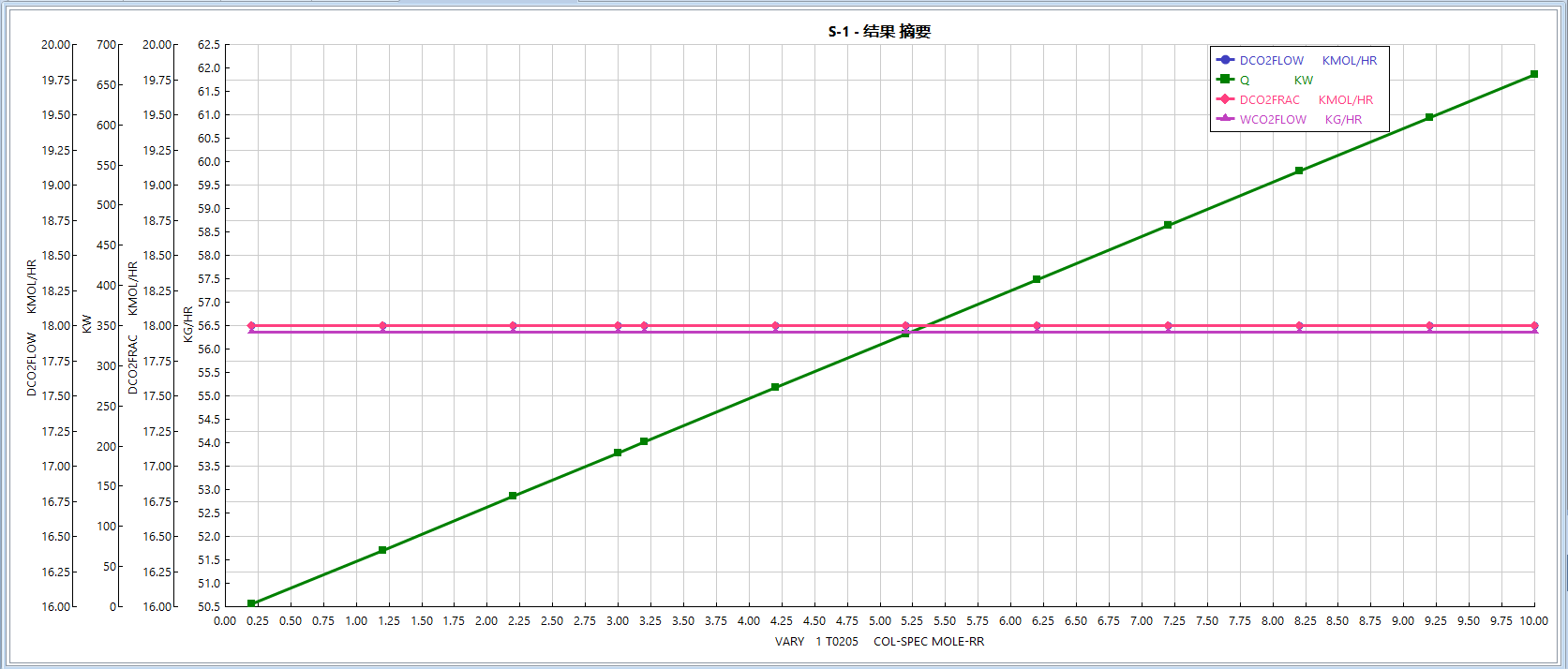

22	CO2第二精制塔T0205-MOLE-RR.png	58.42K
23	CO2第二精制塔T0205-NSTAGE.bkp	570.18K

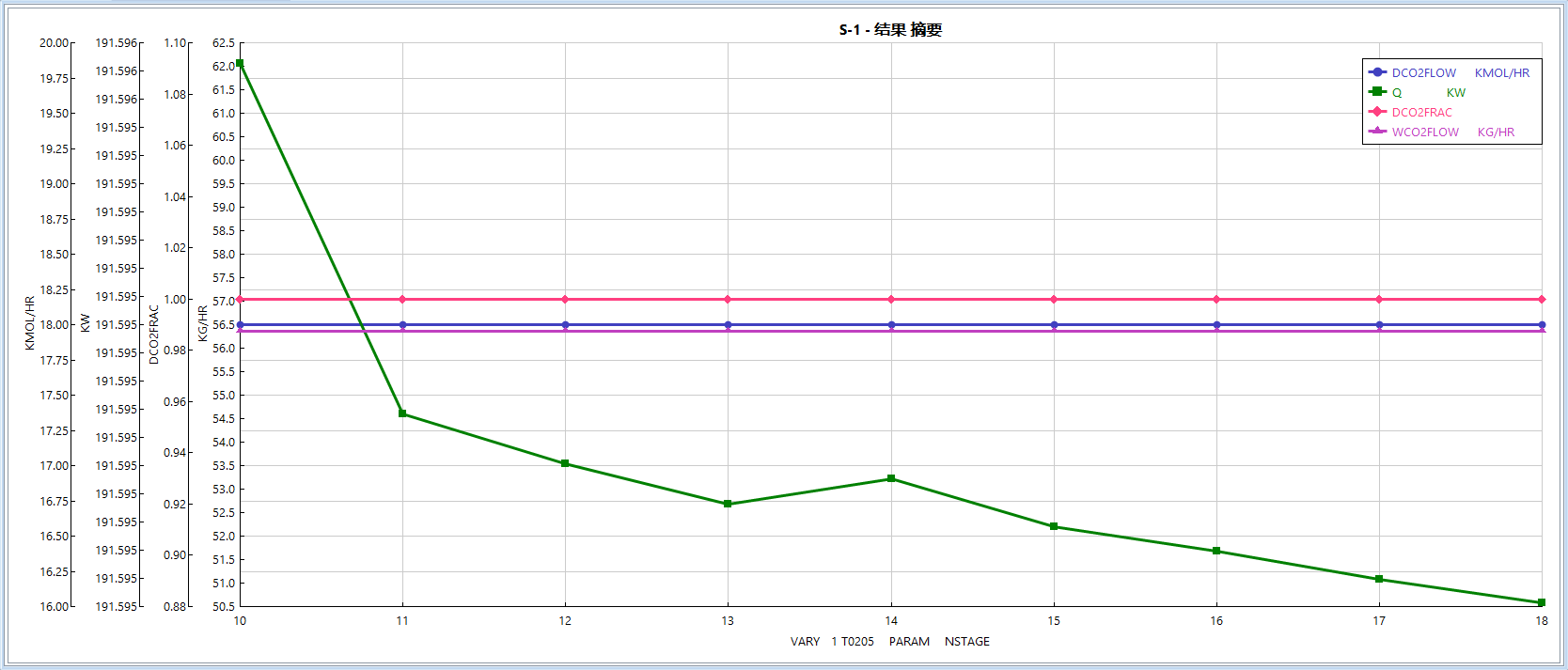

24	CO2第二精制塔T0205-NSTAGE.png	57.10K
25	CO2第二精制塔T0205塔设备详细设计.bkp	617.61K
26	CO2解析塔T0203-FEEDSTAGE.bkp	730.90K

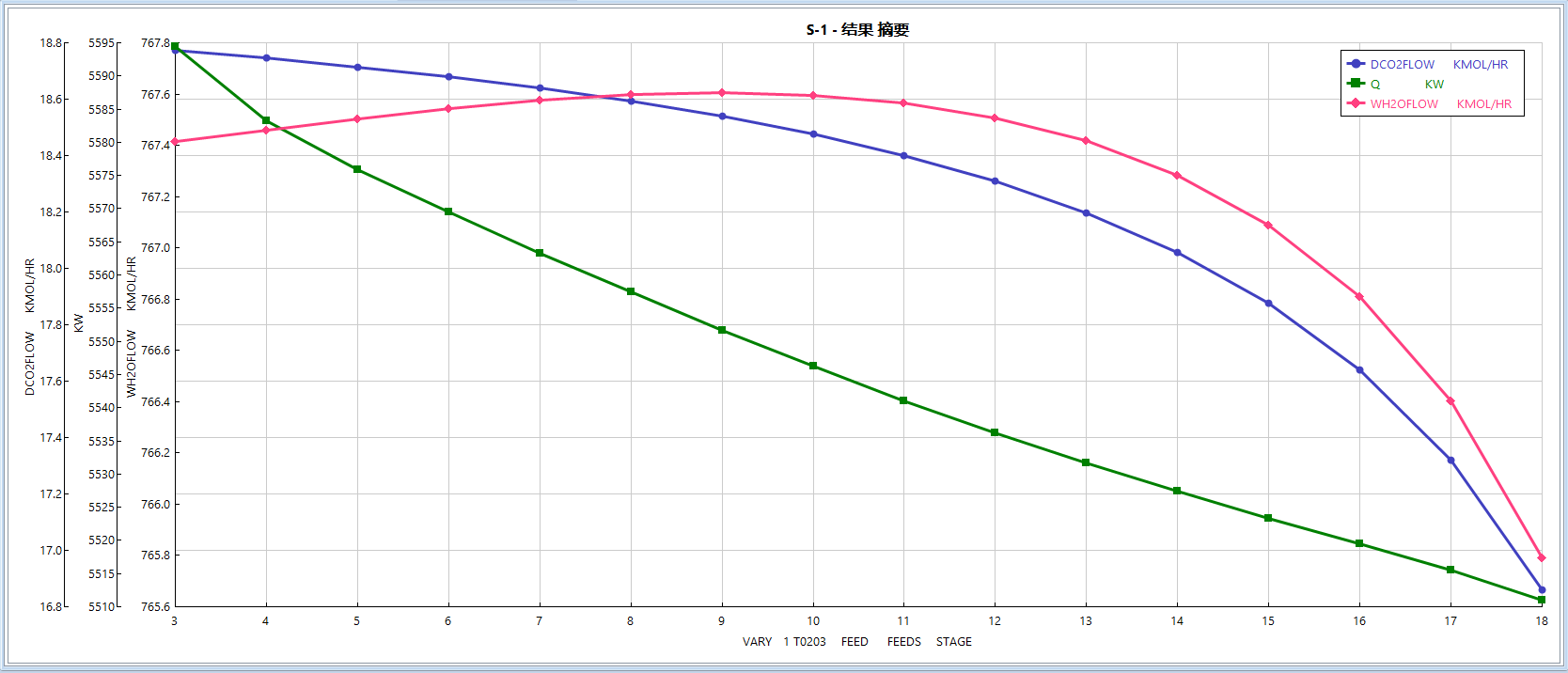

27	CO2解析塔T0203-FEEDSTAGE.png	78.19K

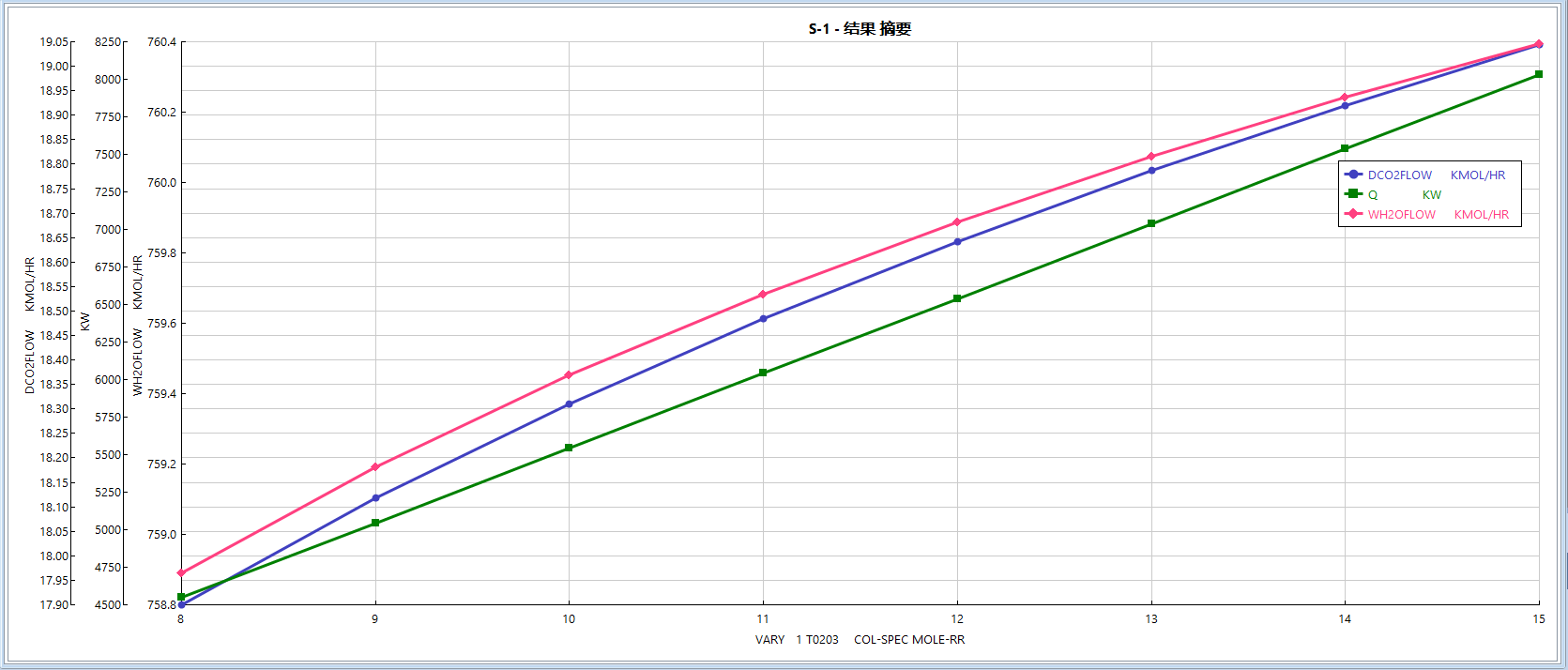

28	CO2解析塔T0203-MOLE-RR.bkp	738.91K
29	CO2解析塔T0203-MOLE-RR.png	77.97K

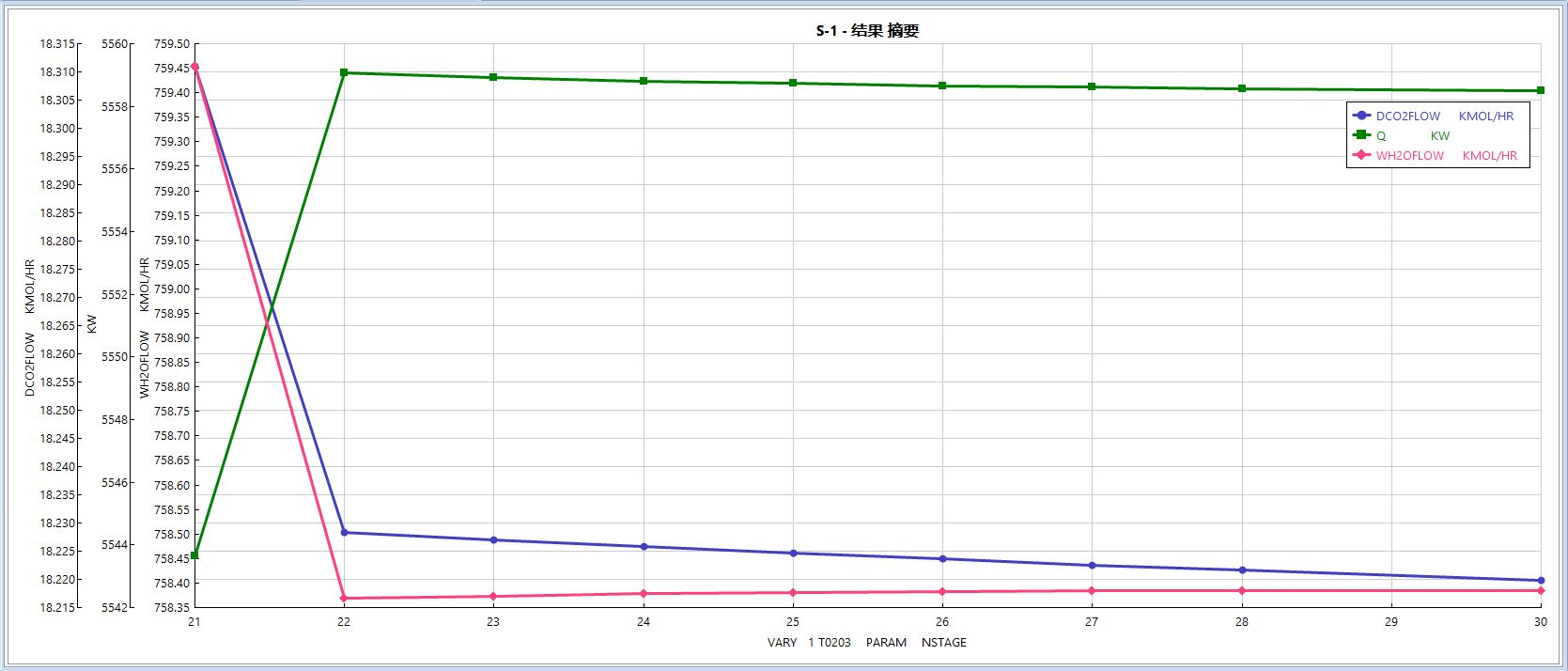

30	CO2解析塔T0203-NSTAGE.bkp	760.89K
31	CO2解析塔T0203-NSTAGE.png	66.07K
32	CO2解析塔T0203水力学校核.bkp	704.25K

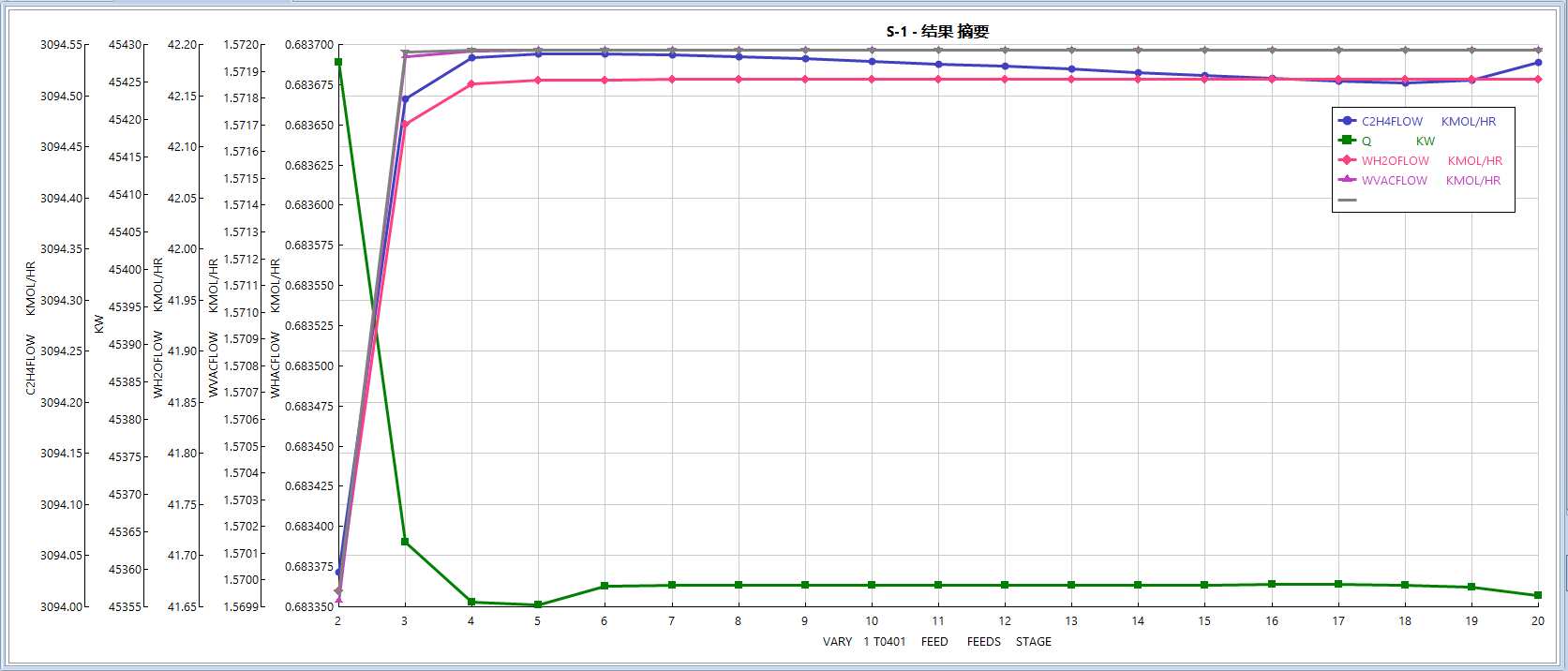

33	乙烯第一精制塔T0301-FEEDSTAGE.bkp	646.06K
34	乙烯第一精制塔T0301-FEEDSTAGE.png	75.33K
35	乙烯第一精制塔T0301-MOLE-RR.bkp	607.51K

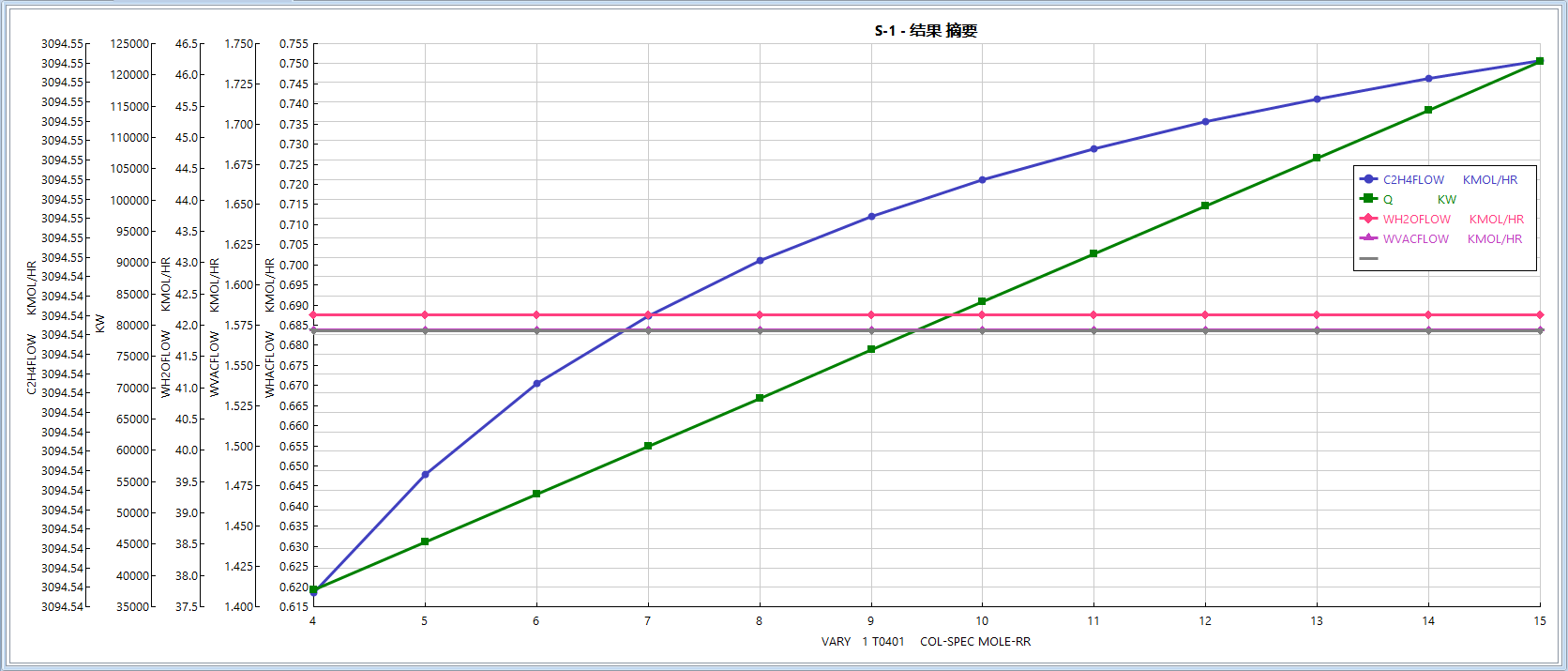

36	乙烯第一精制塔T0301-MOLE-RR.png	85.20K

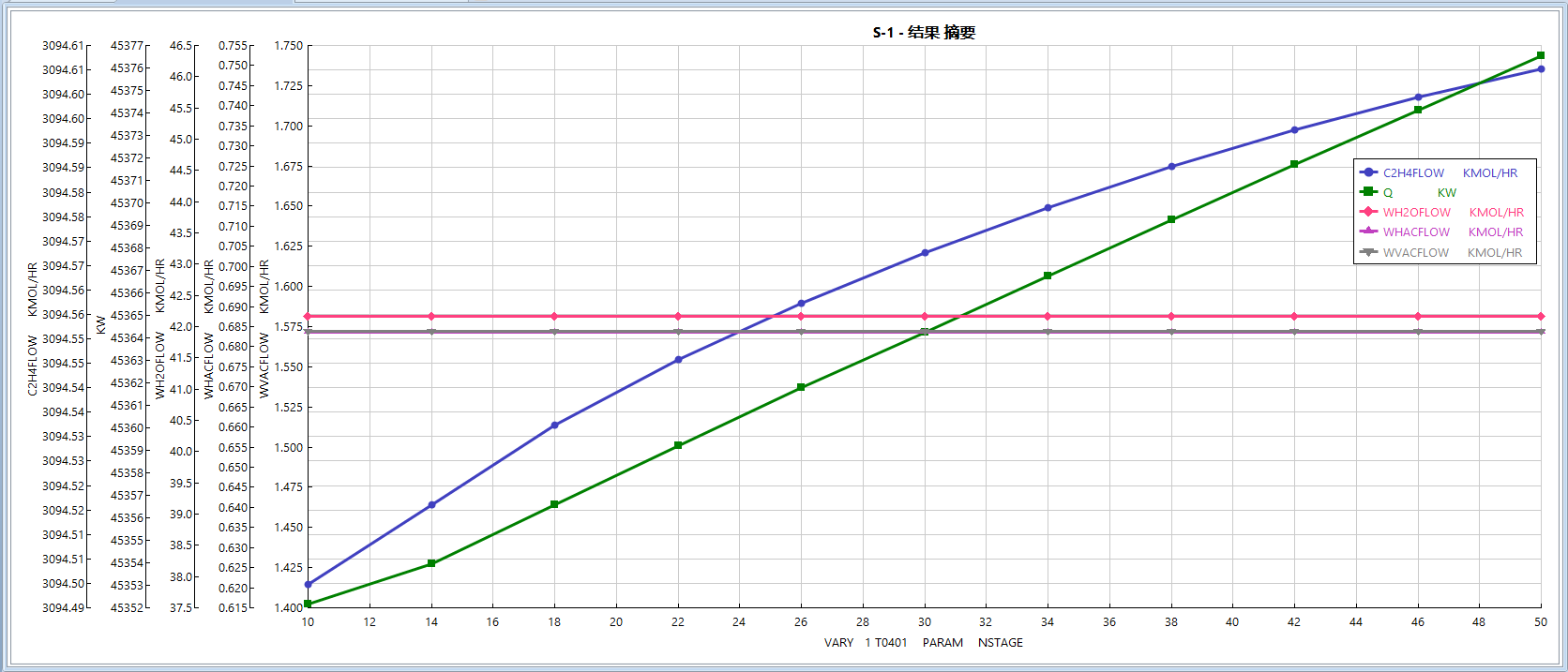

37	乙烯第一精制塔T0301-NSTAGE.bkp	698.95K
38	乙烯第一精制塔T0301-NSTAGE.png	98.27K
39	乙烯第一精制塔T0301塔设备详细设计.bkp	651.44K

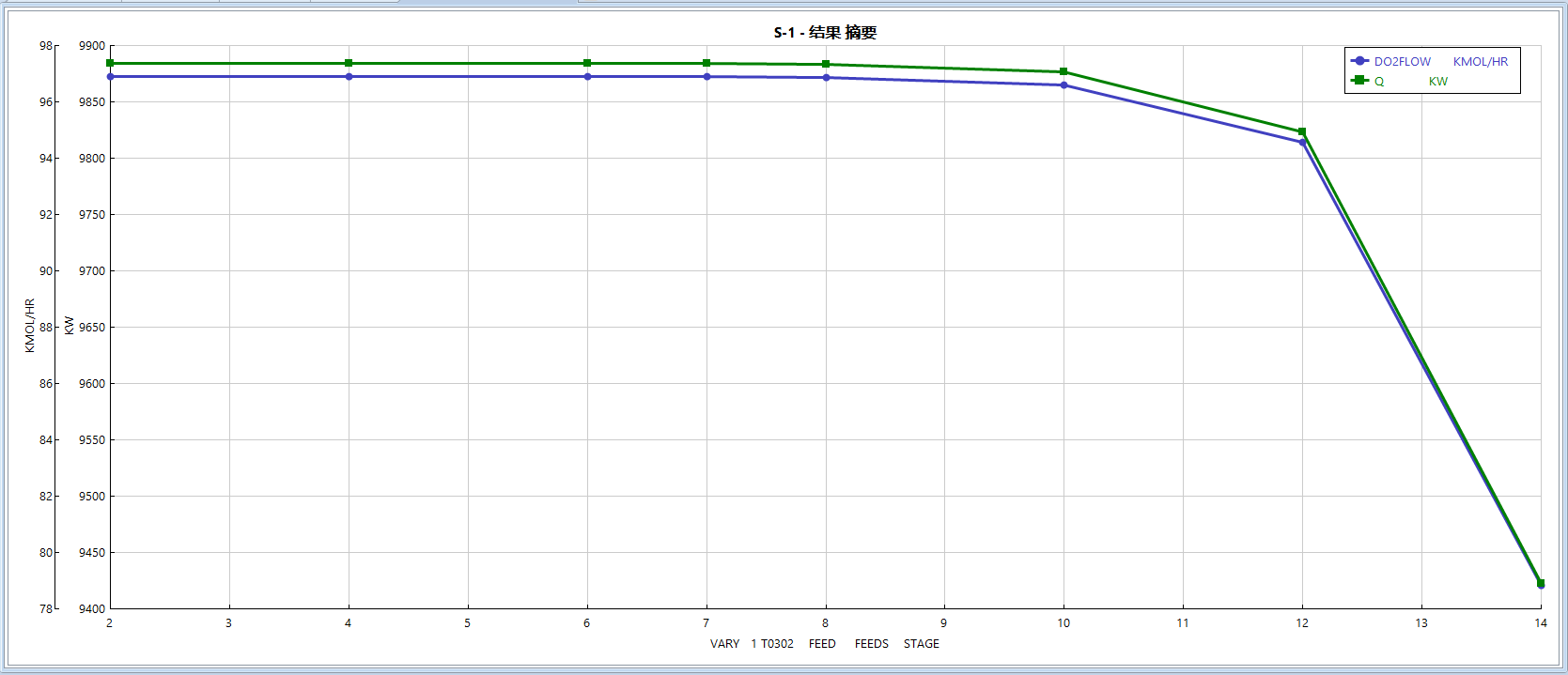

40	乙烯第二精制塔T0302-FEEDSTAGE.bkp	525.29K
41	乙烯第二精制塔T0302-FEEDSTAGE.png	38.44K
42	乙烯第二精制塔T0302-MOLE-RR.bkp	548.06K
43	乙烯第二精制塔T0302-MOLE-RR.png	61.26K
44	乙烯第二精制塔T0302-NSTAGE.bkp	569.50K

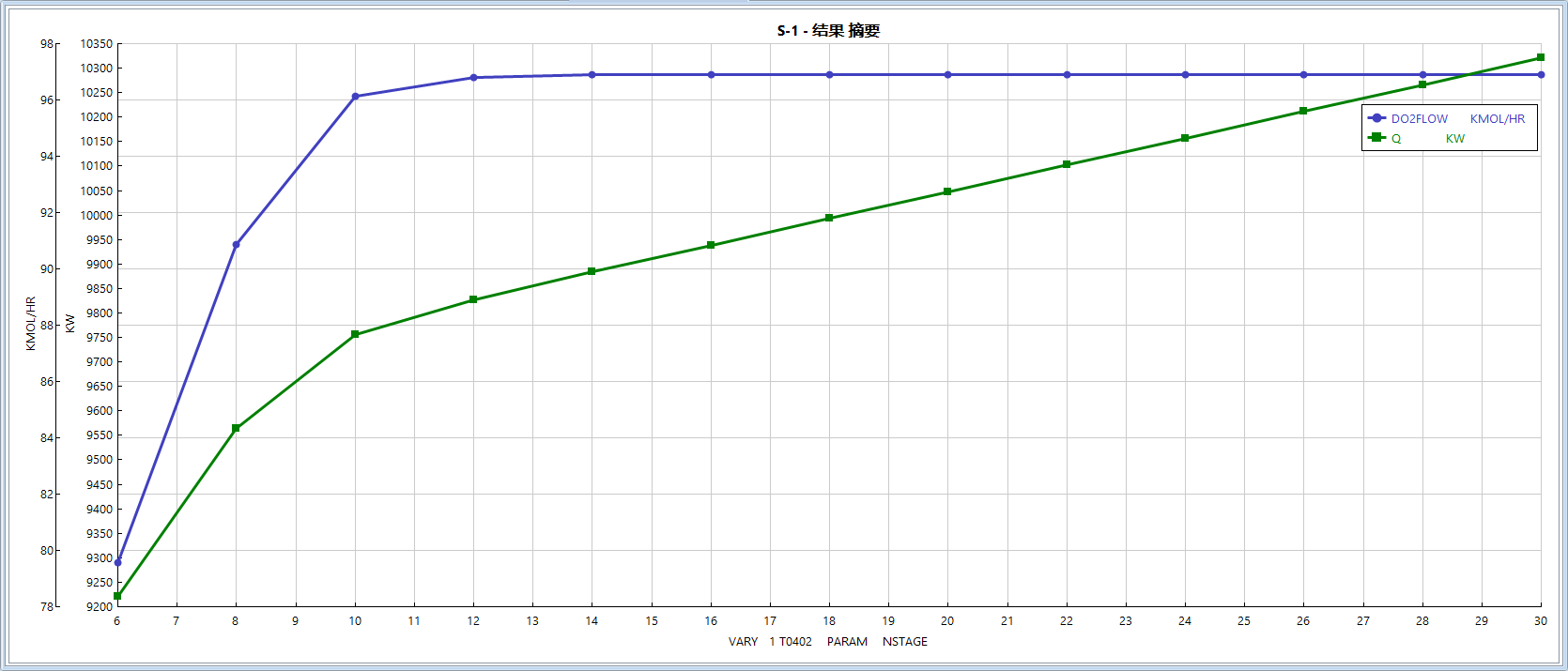

45	乙烯第二精制塔T0302-NSTAGE.png	50.41K
46	乙烯第二精制塔T0302塔设备详细设计.bkp	580.36K

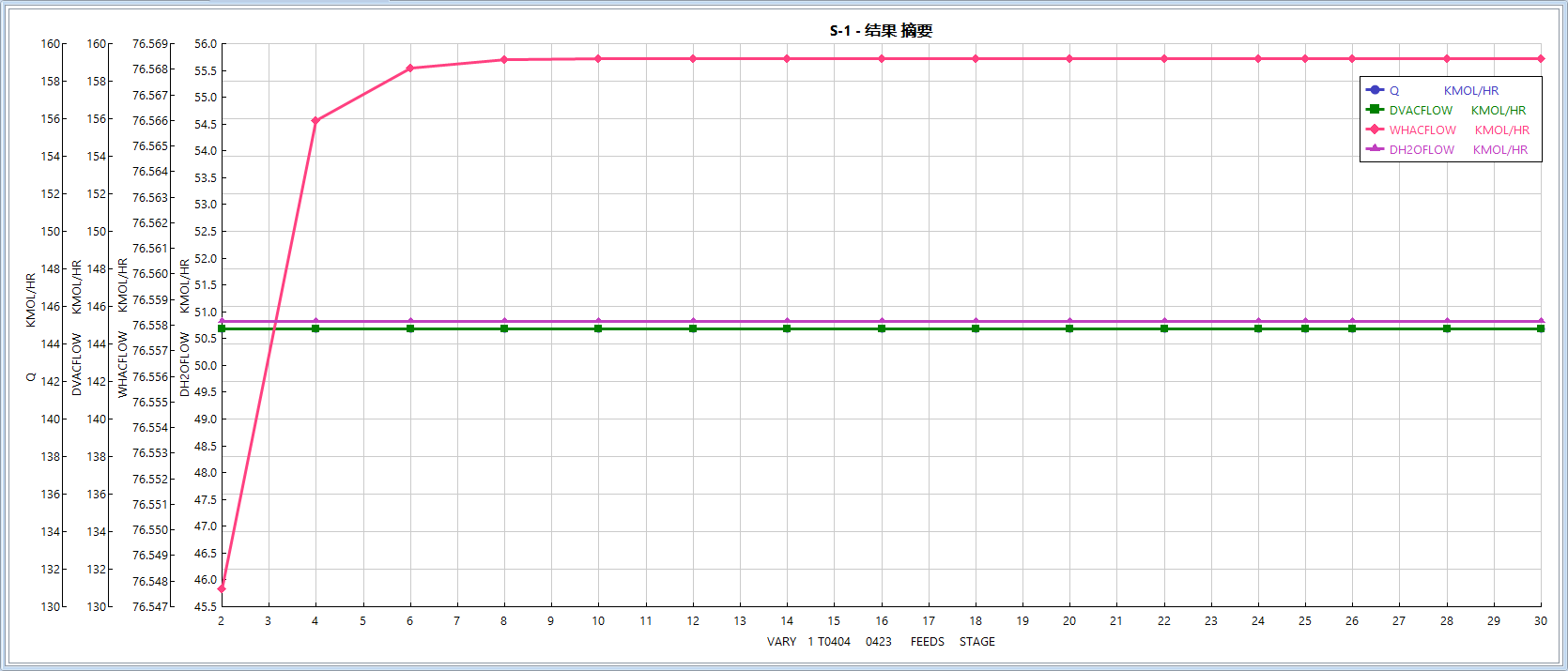

47	双效精馏-醋酸乙烯精制塔T0404-FEEDSTAGE.bkp	884.74K
48	双效精馏-醋酸乙烯精制塔T0404-FEEDSTAGE.png	50.46K

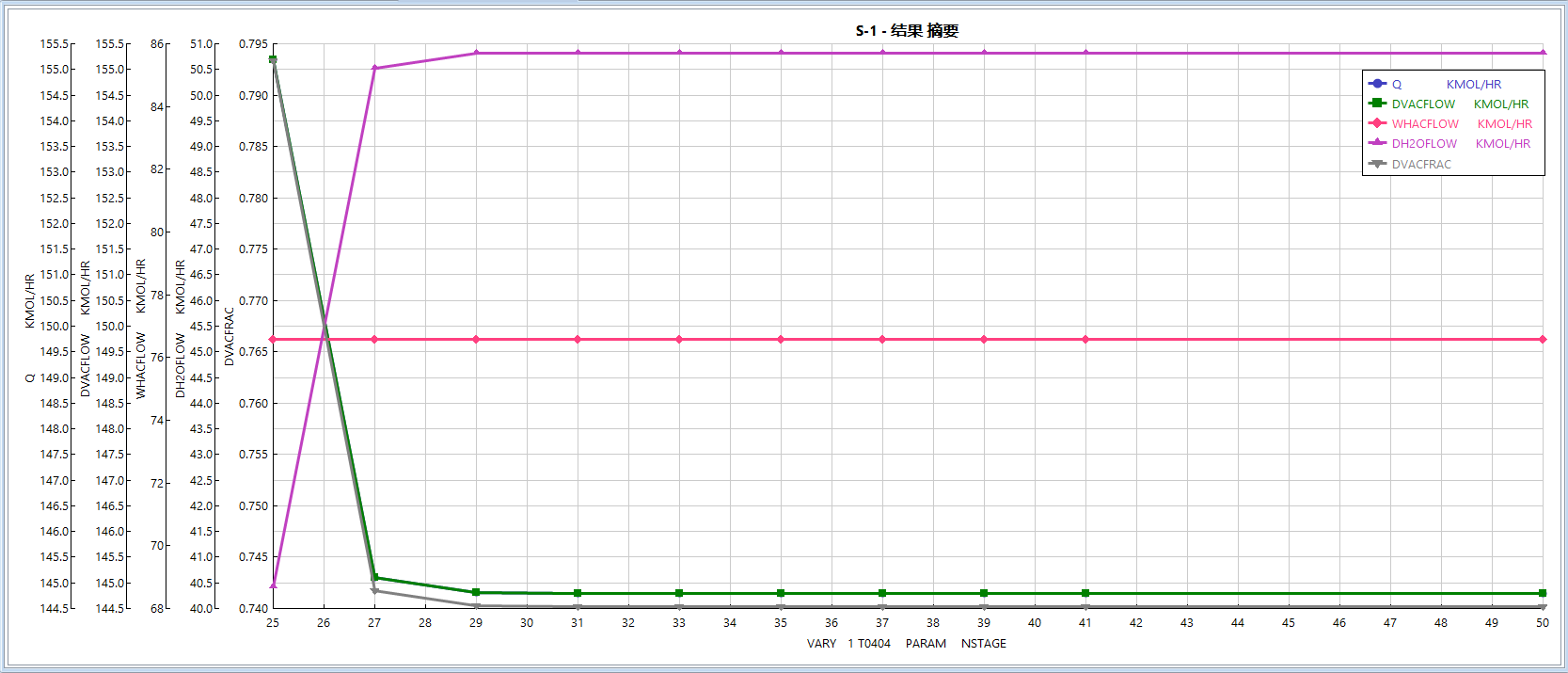

49	双效精馏-醋酸乙烯精制塔T0404-NSTAGE.bkp	550.99K
50	双效精馏-醋酸乙烯精制塔T0404-NSTAGE.png	61.39K
51	双效精馏-醋酸乙烯精制塔T0404塔设备详细设计.bkp	1.23M

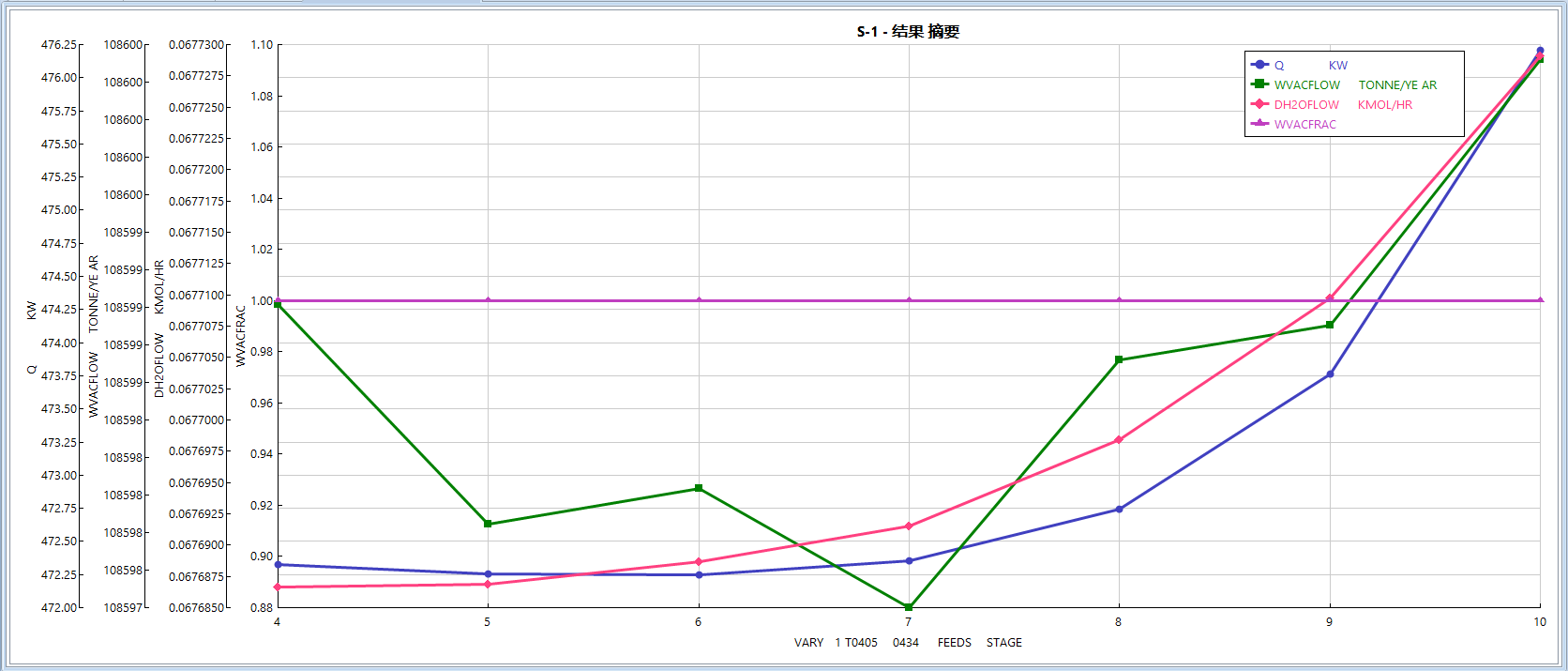

52	双效精馏-醋酸乙烯第二精制塔T0405-FEEDSTAGE.bkp	1.18M
53	双效精馏-醋酸乙烯第二精制塔T0405-FEEDSTAGE.png	91.01K
54	双效精馏-醋酸乙烯第二精制塔T0405-NSTAGE.bkp	1.06M

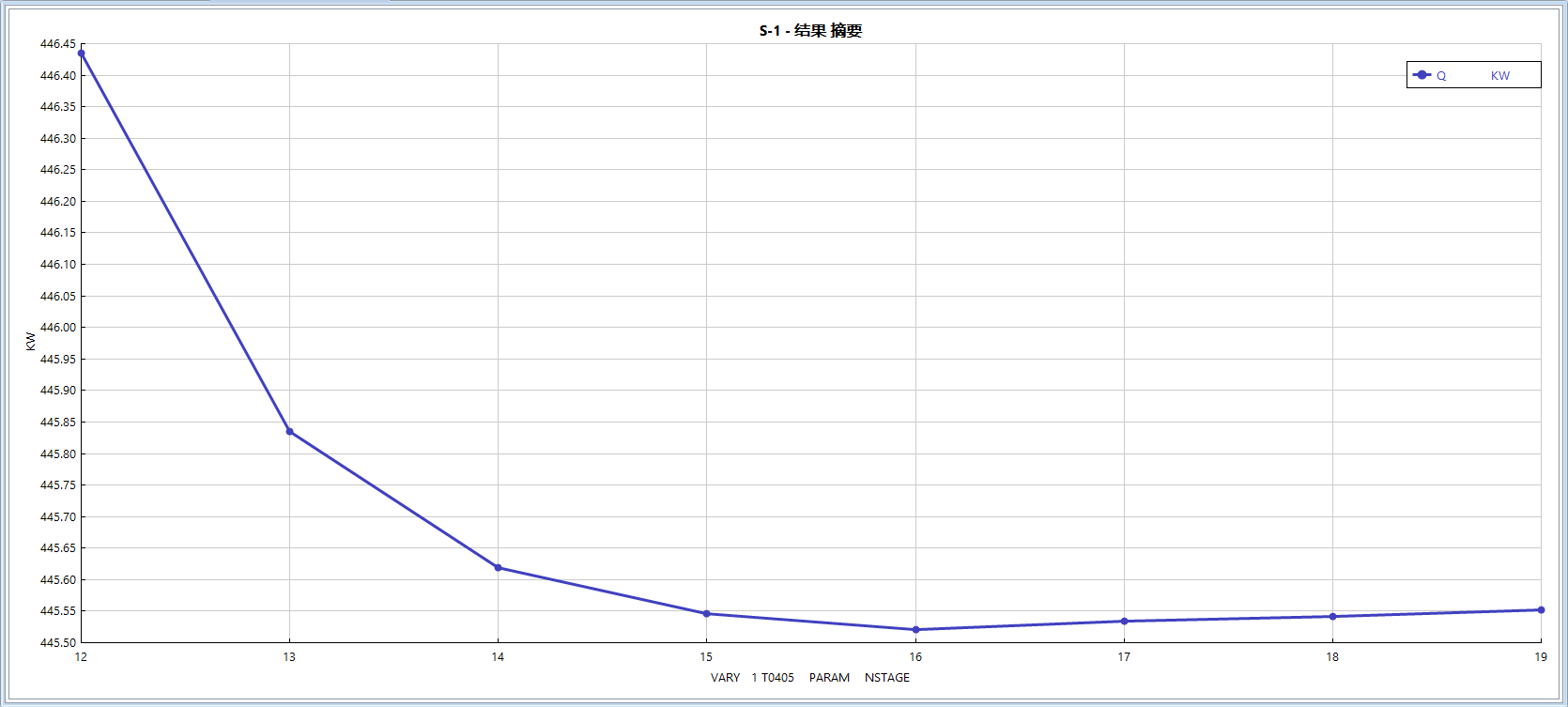

55	双效精馏-醋酸乙烯第二精制塔T0405-NSTAGE.png	36.38K
56	双效精馏-醋酸乙烯第二精制塔T0405塔设备详细设计.bkp	1.18M
57	水洗塔T0201水力学校核.bkp	565.52K
58	水洗塔T0201-液气比.bkp	542.04K

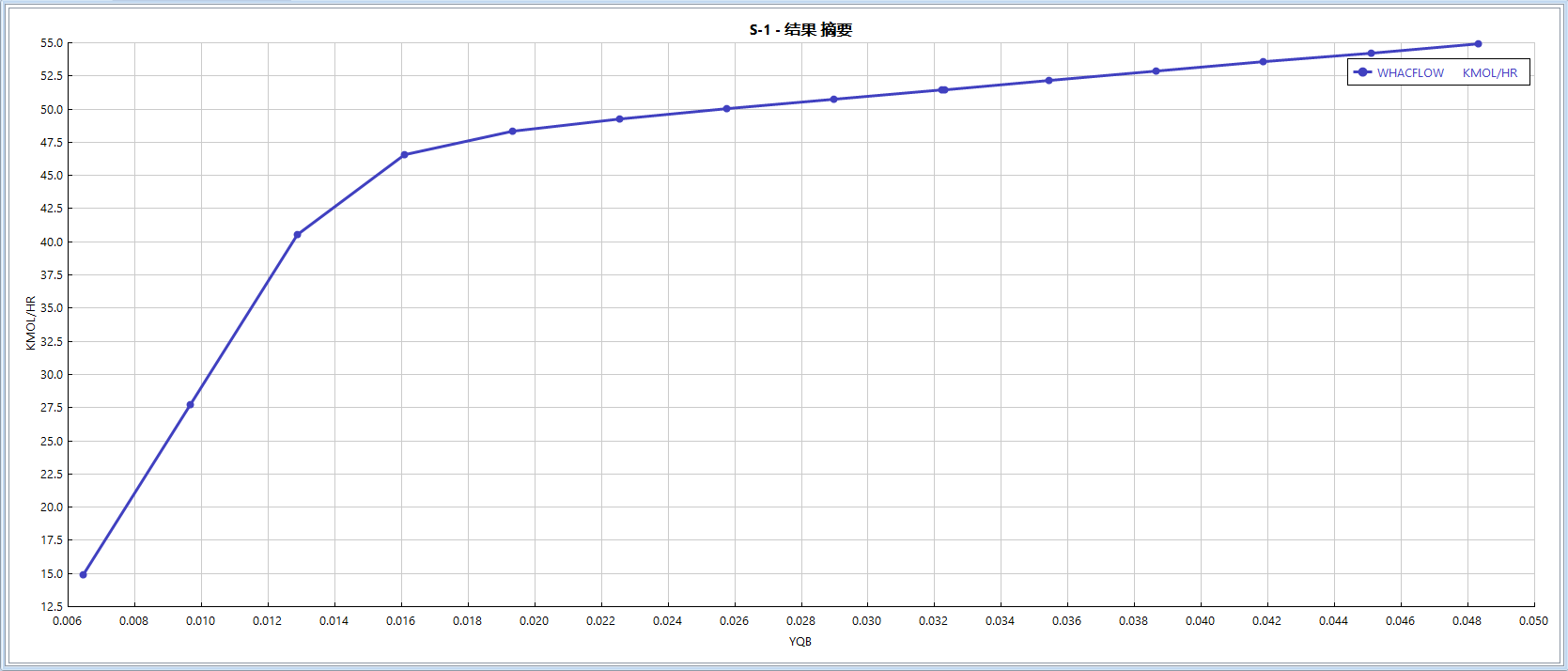

59	水洗塔T0201-液气比.png	34.74K
60	热泵精馏塔T0403-FEEDSTAGE.bkp	607.27K

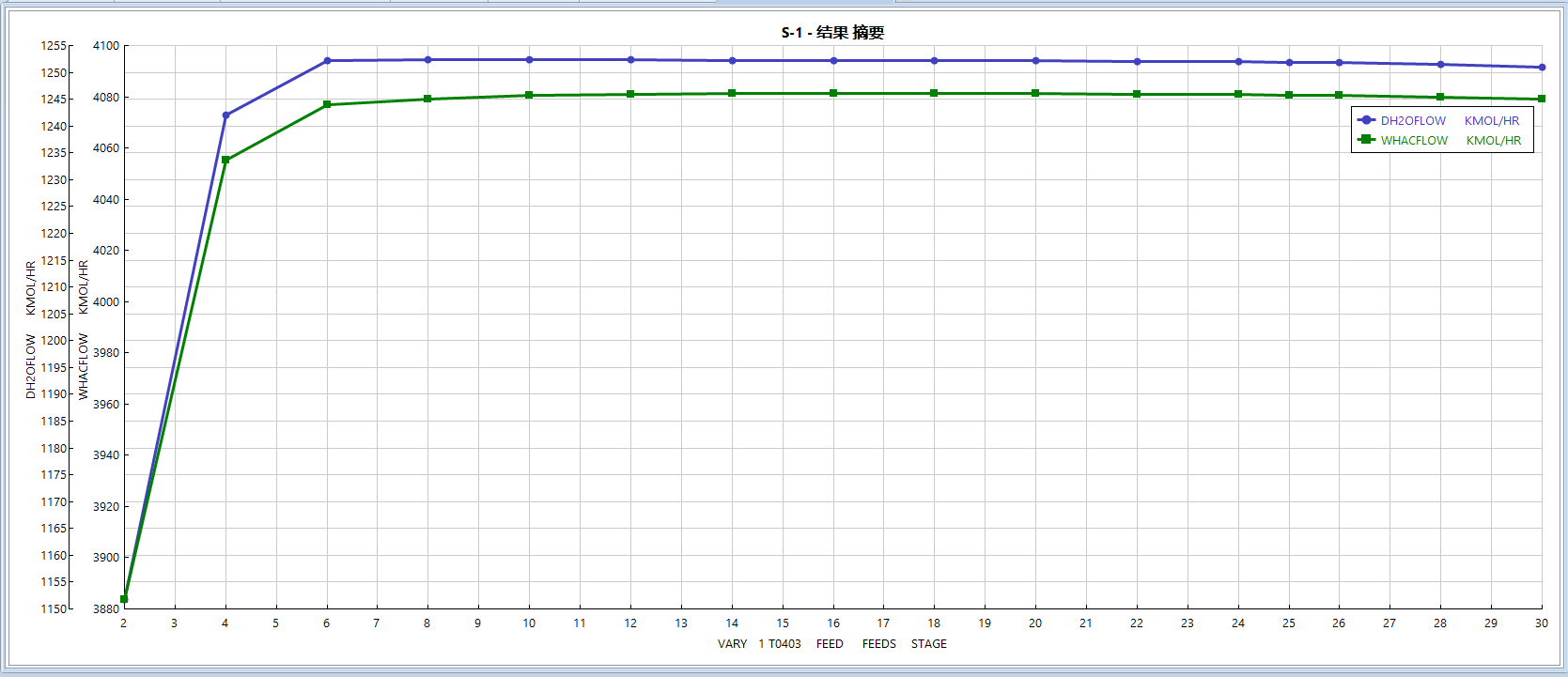

61	热泵精馏塔T0403-FEEDSTAGE.png	46.33K
62	热泵精馏塔T0403-NSTAGE.bkp	602.58K
63	热泵精馏塔T0403-NSTAGE.png	53.59K
64	热泵精馏塔T0403塔设备详细设计.bkp	810.67K

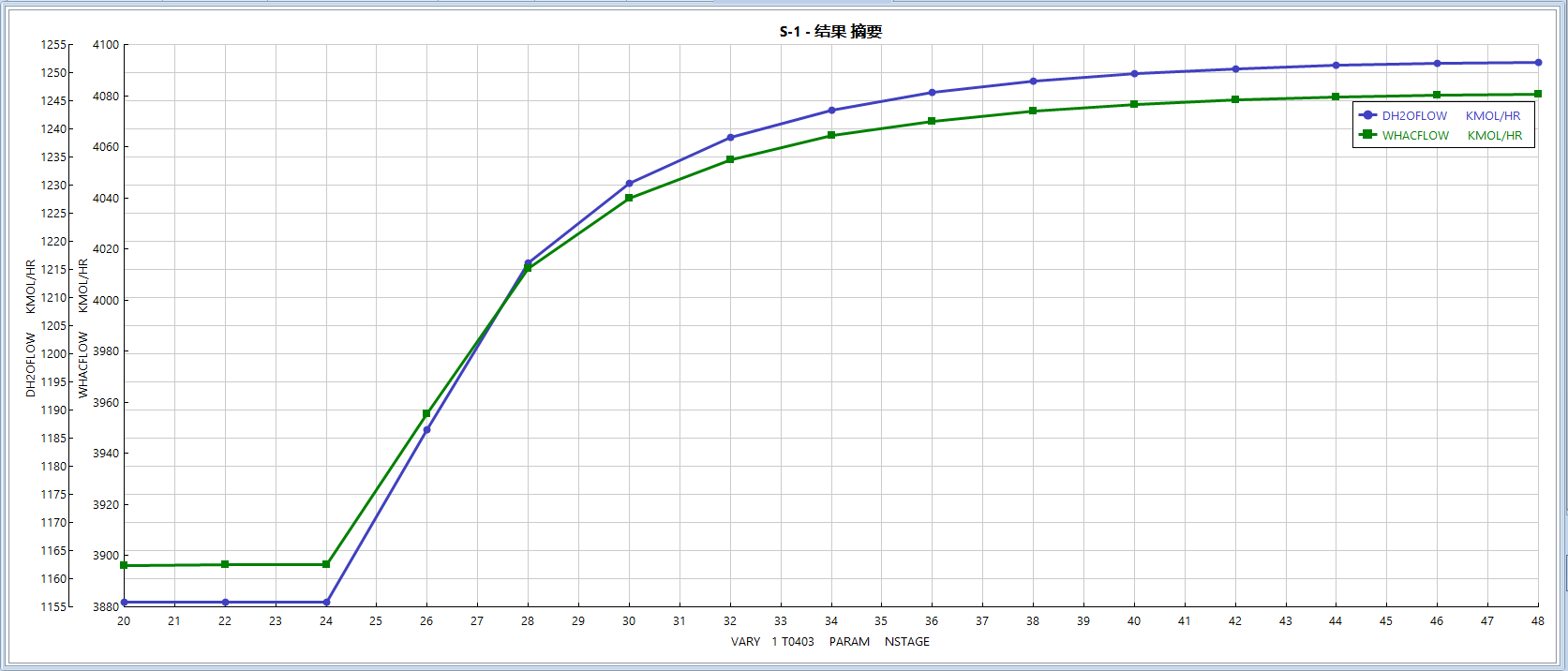

65	脱气塔T0401-FEEDSTAGE.bkp	574.73K

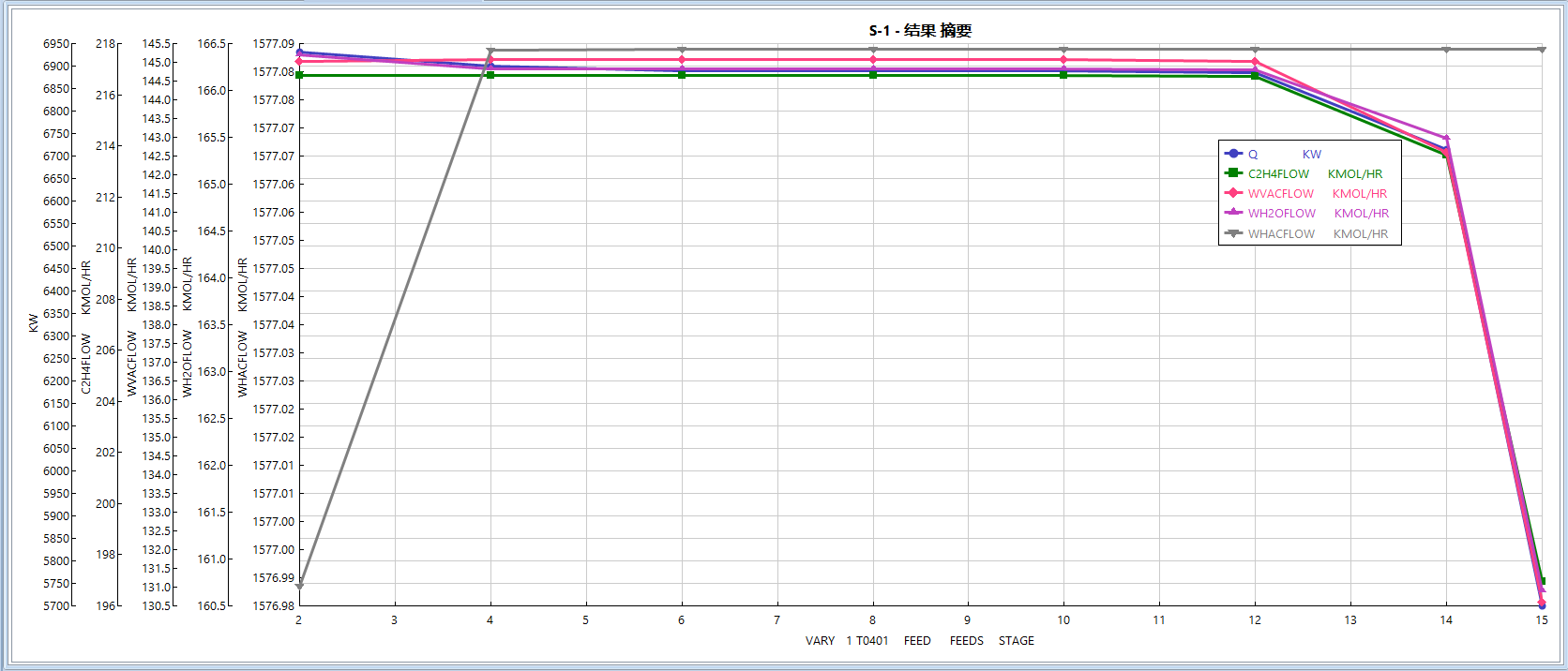

66	脱气塔T0401-FEEDSTAGE.png	87.69K

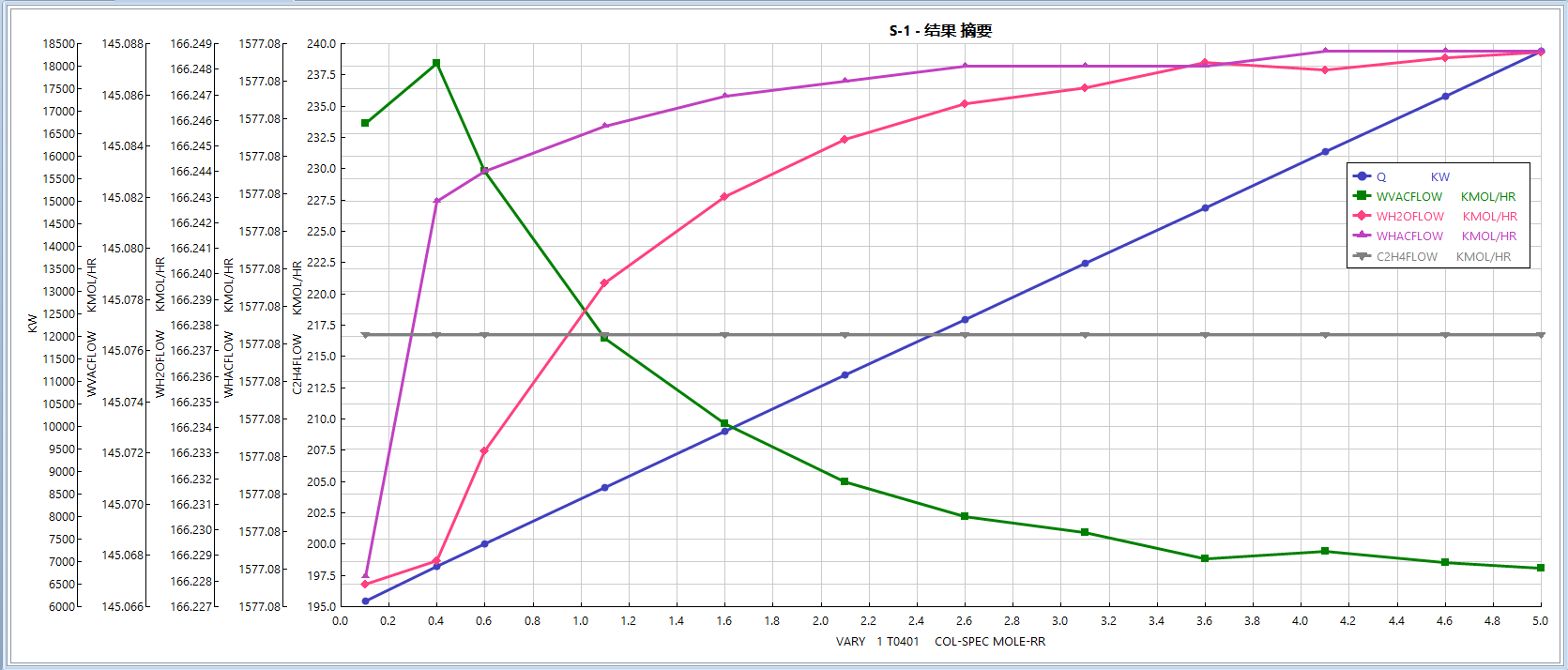

67	脱气塔T0401-MOLE-RR.bkp	597.70K
68	脱气塔T0401-MOLE-RR.png	110.95K
69	脱气塔T0401-NSTAGE.bkp	591.39K

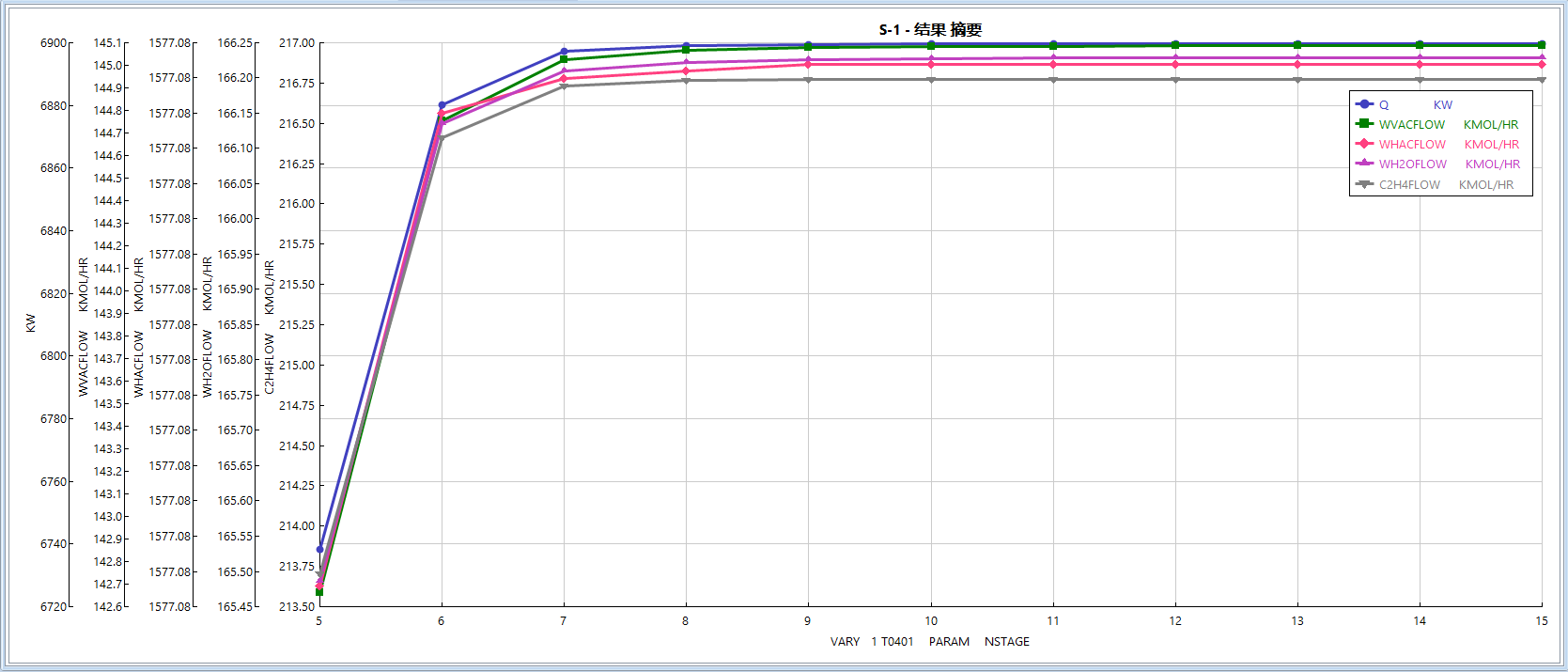

70	脱气塔T0401-NSTAGE.png	74.91K
71	脱气塔T0401塔设备详细设计.bkp	614.63K
72	脱醋酸塔T0402-FEEDSTAGE.bkp	626.58K

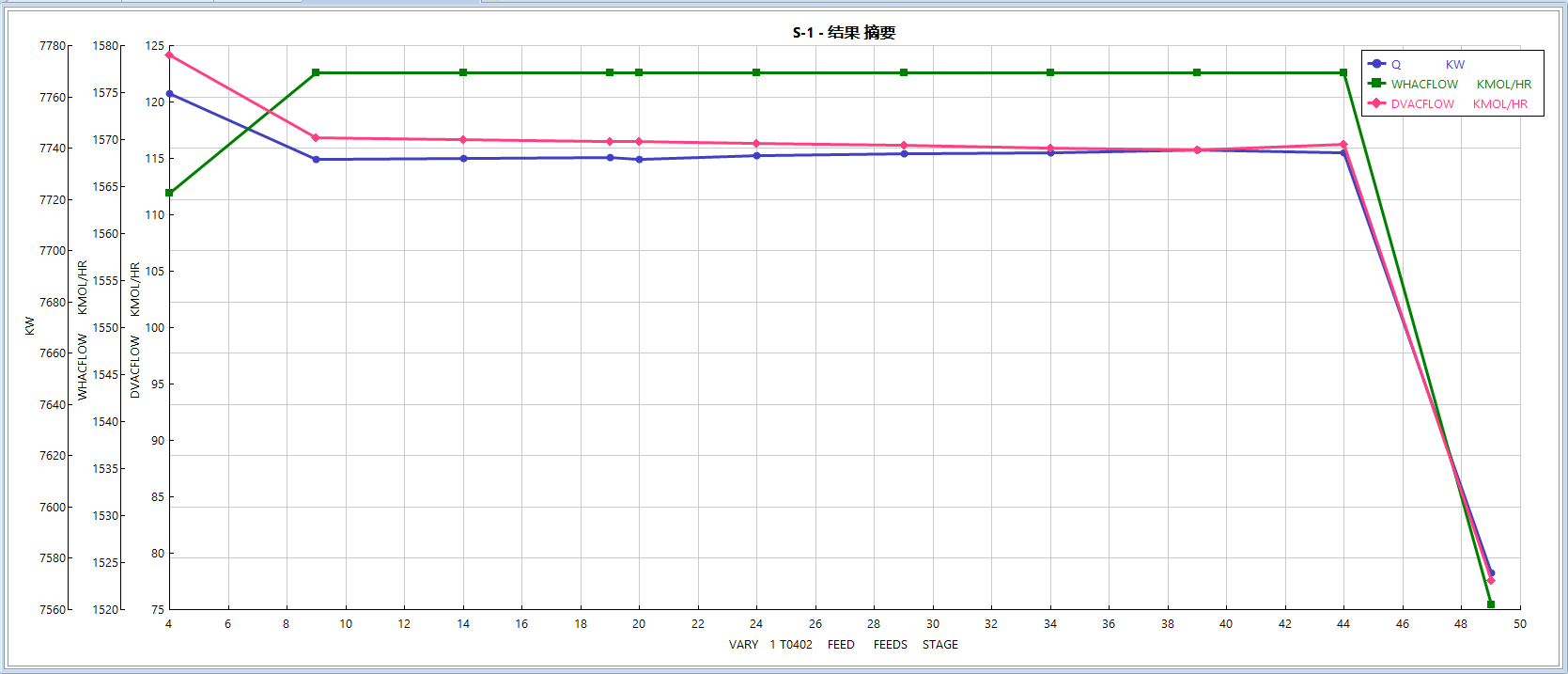

73	脱醋酸塔T0402-FEEDSTAGE.png	54.39K
74	脱醋酸塔T0402-MOLE-RR.bkp	651.07K

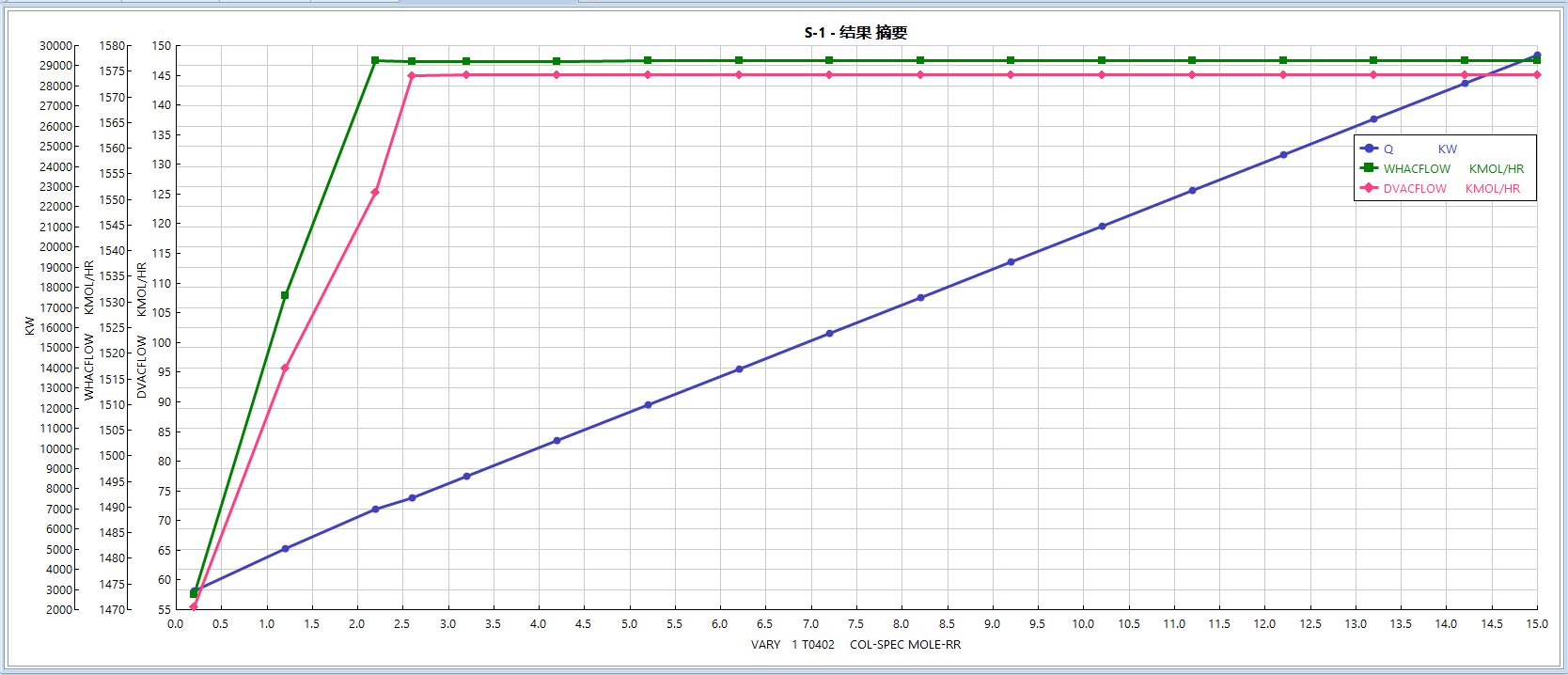

75	脱醋酸塔T0402-MOLE-RR.png	75.87K
76	脱醋酸塔T0402-NSTAGE.bkp	647.40K

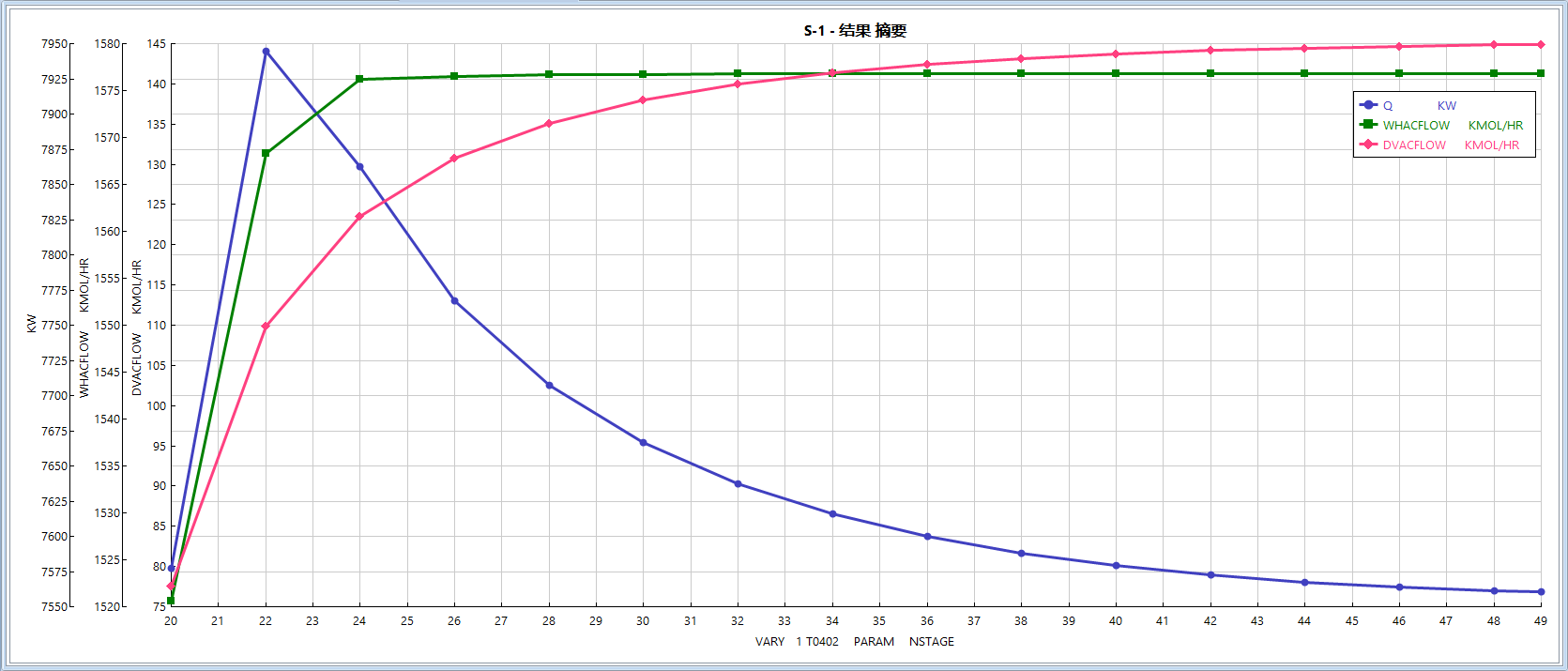

77	脱醋酸塔T0402-NSTAGE.png	74.11K
78	脱醋酸塔T0402塔设备详细设计.bkp	805.81K
79	醋酸乙烯第一精制塔T0404-FEEDSTAGE.bkp	793.51K

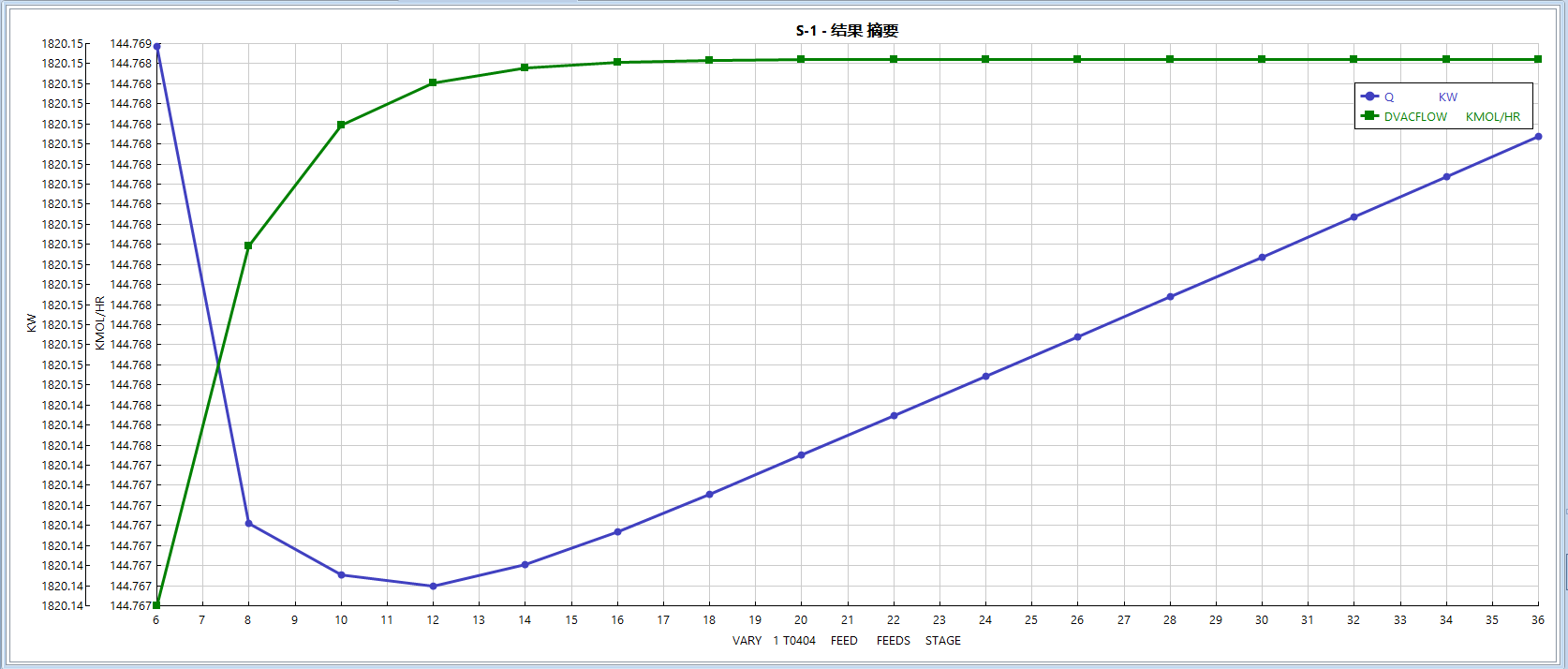

80	醋酸乙烯第一精制塔T0404-FEEDSTAGE.png	75.34K

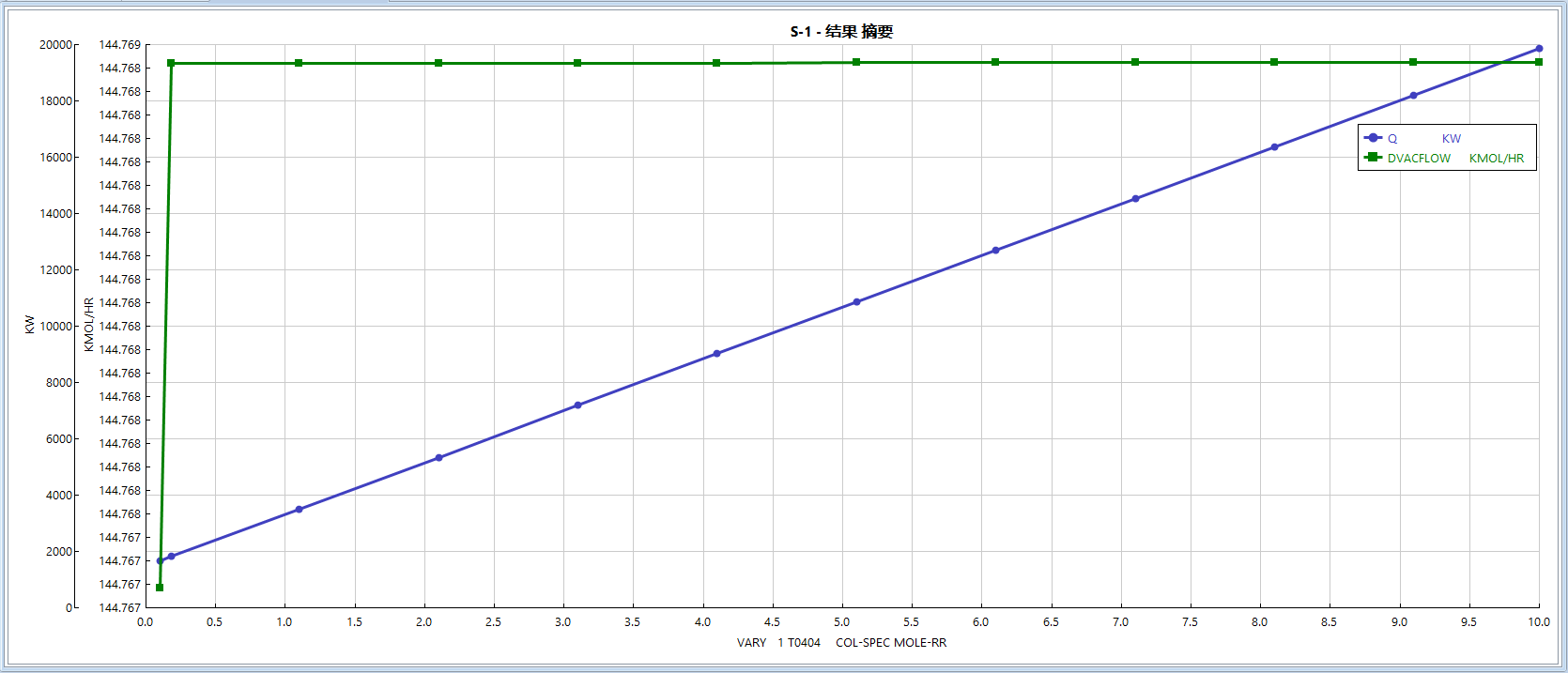

81	醋酸乙烯第一精制塔T0404-MOLE-RR.bkp	683.08K
82	醋酸乙烯第一精制塔T0404-MOLE-RR.png	52.03K
83	醋酸乙烯第一精制塔T0404-NSTAGE.bkp	629.72K

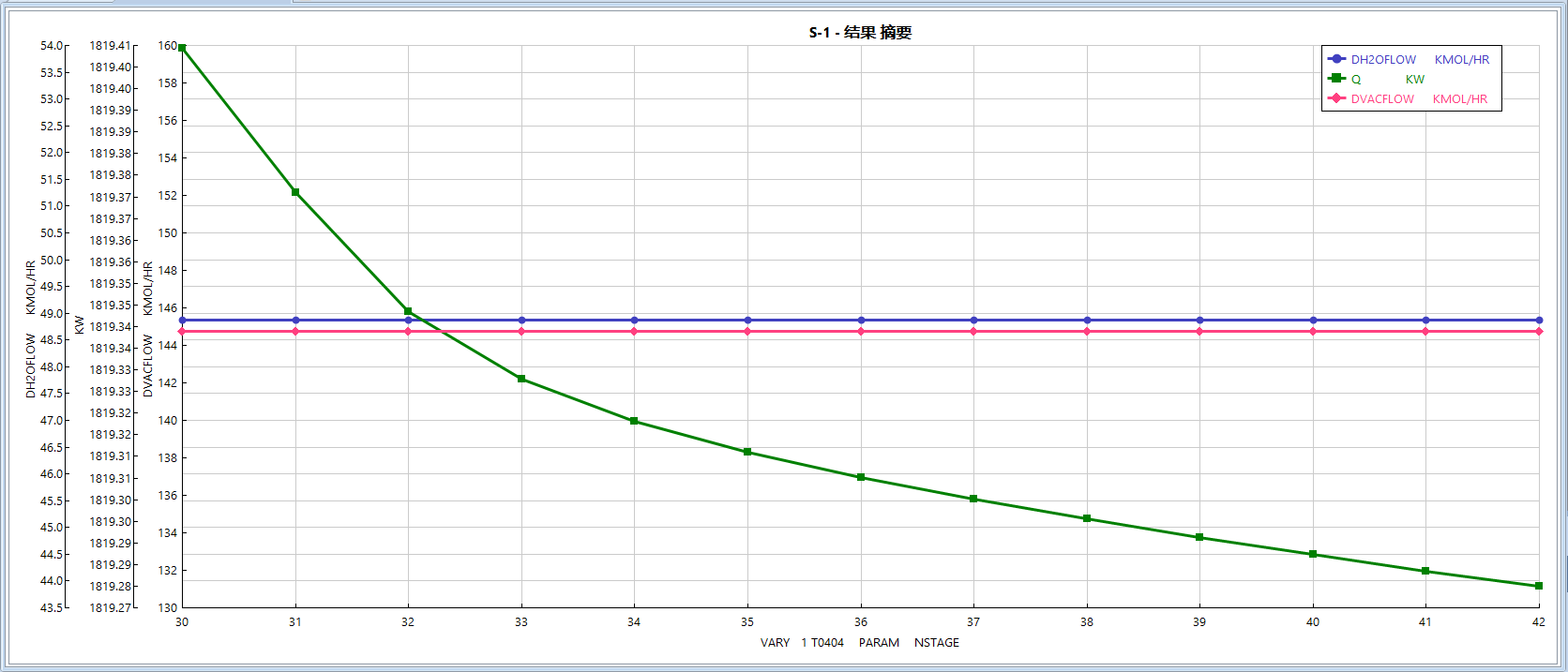

84	醋酸乙烯第一精制塔T0404-NSTAGE.png	57.92K
85	醋酸乙烯第一精制塔T0404塔设备详细设计.bkp	830.19K
86	醋酸乙烯第二精制塔T0405-FEEDSTAGE.bkp	589.64K

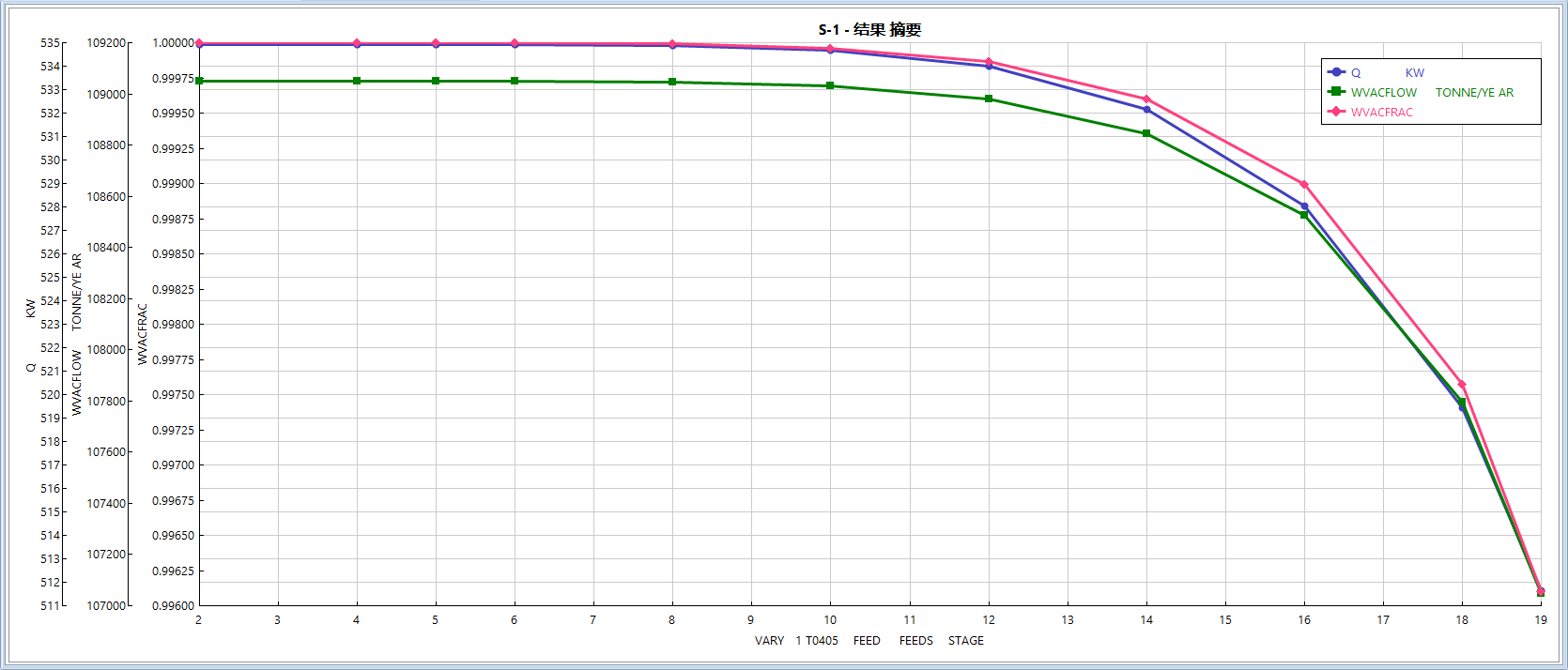

87	醋酸乙烯第二精制塔T0405-FEEDSTAGE.png	71.25K
88	醋酸乙烯第二精制塔T0405-MOLE-RR.bkp	580.09K

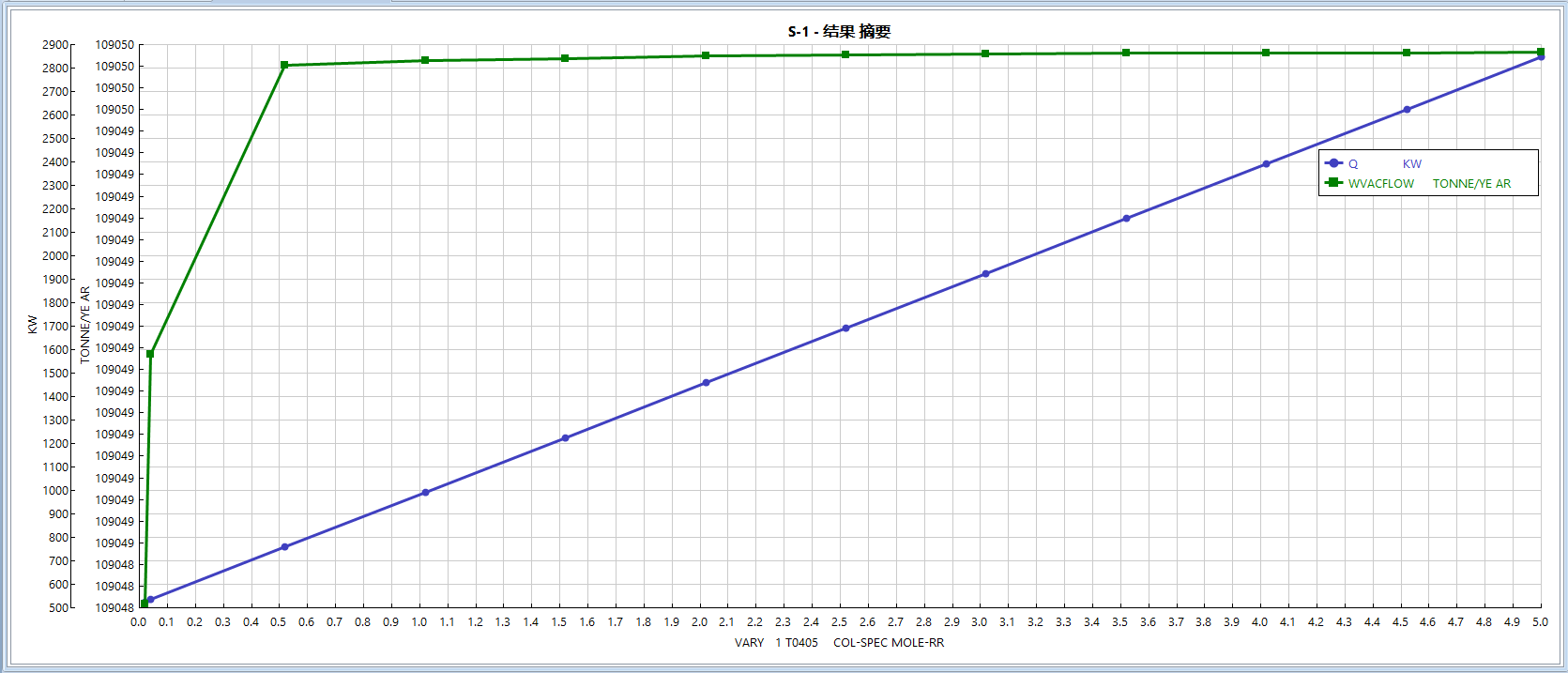

89	醋酸乙烯第二精制塔T0405-MOLE-RR.png	65.58K
90	醋酸乙烯第二精制塔T0405-NSTAGE.bkp	590.57K

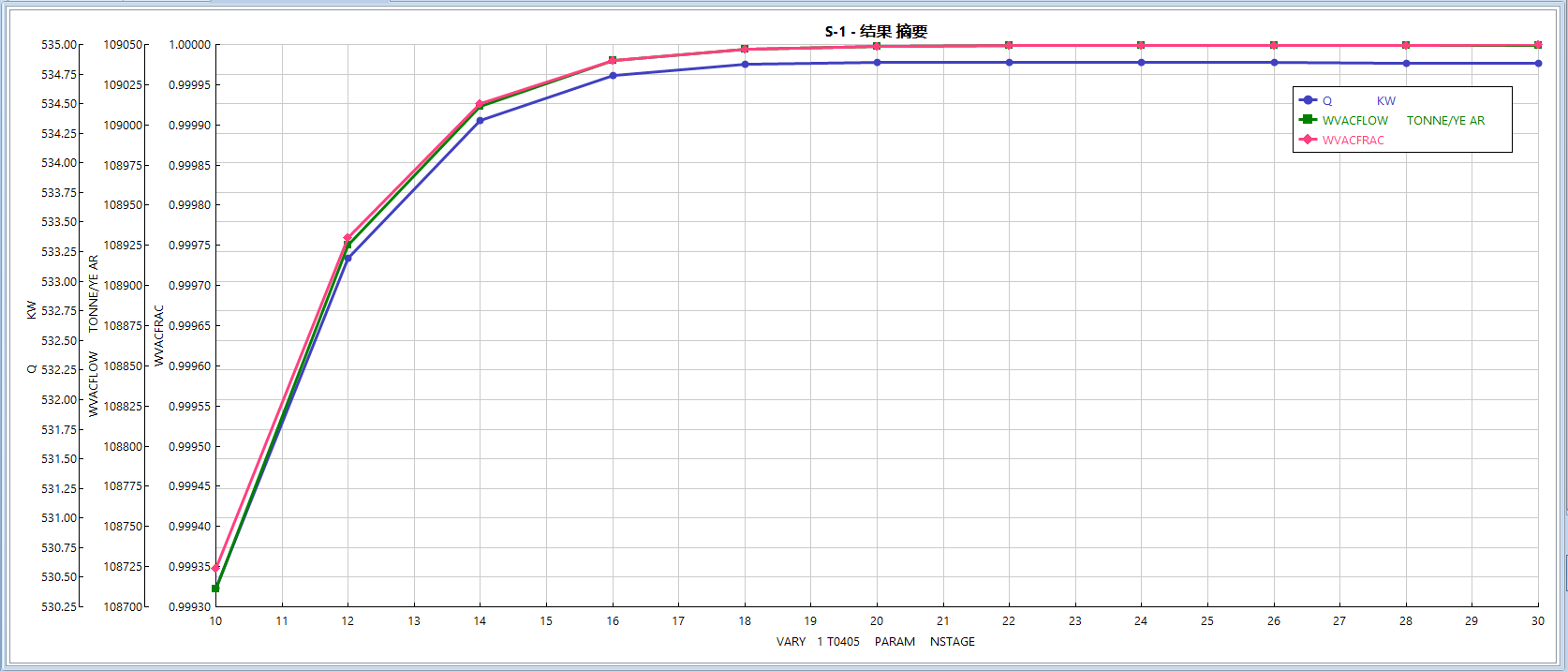

91	醋酸乙烯第二精制塔T0405-NSTAGE.png	62.30K
92	醋酸乙烯第二精制塔T0405塔设备详细设计.bkp	658.48K

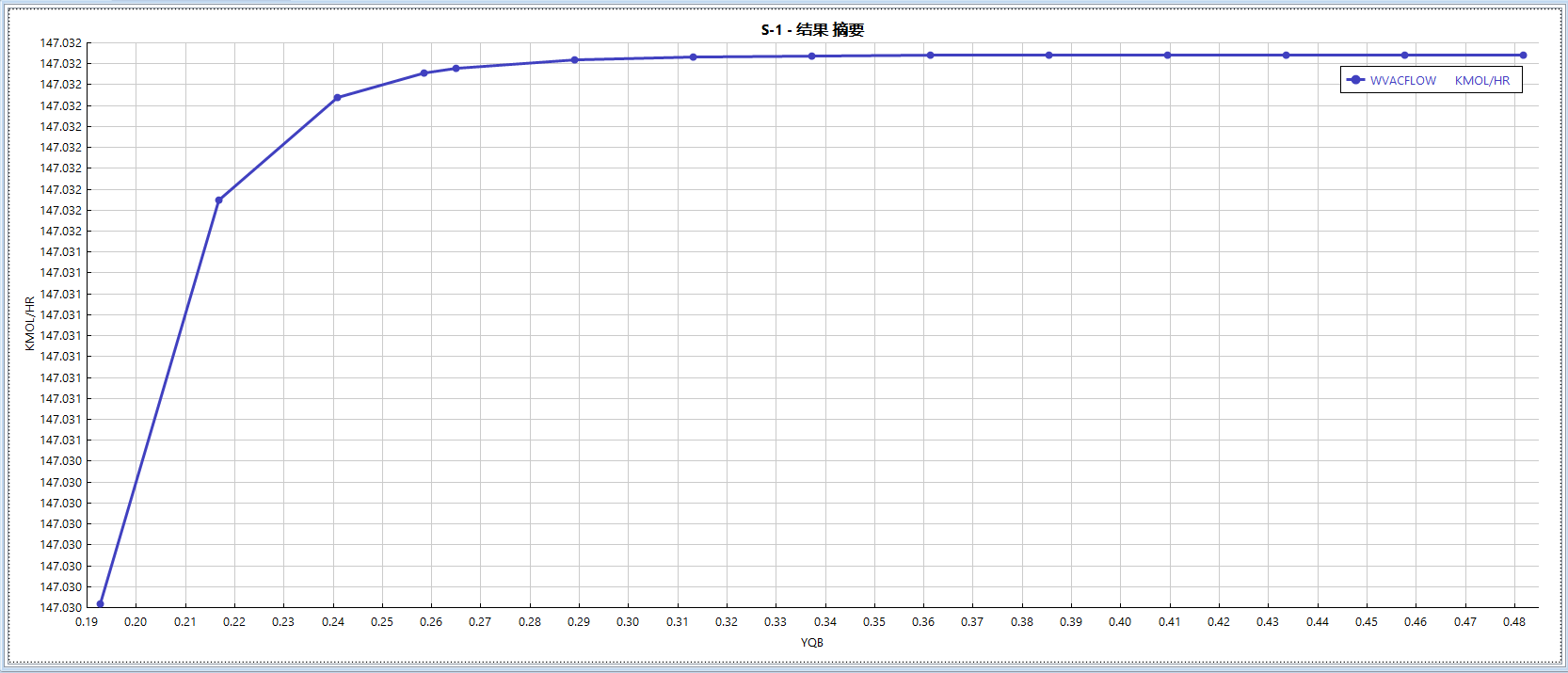

93	醋酸洗涤塔T0102水力学校核.bkp	876.18K
94	醋酸洗涤塔T0102-液气比.bkp	544.48K
95	醋酸洗涤塔T0102-液气比.png	53.28K
96	醋酸精制塔T0403-FEEDSTAGE.bkp	694.03K

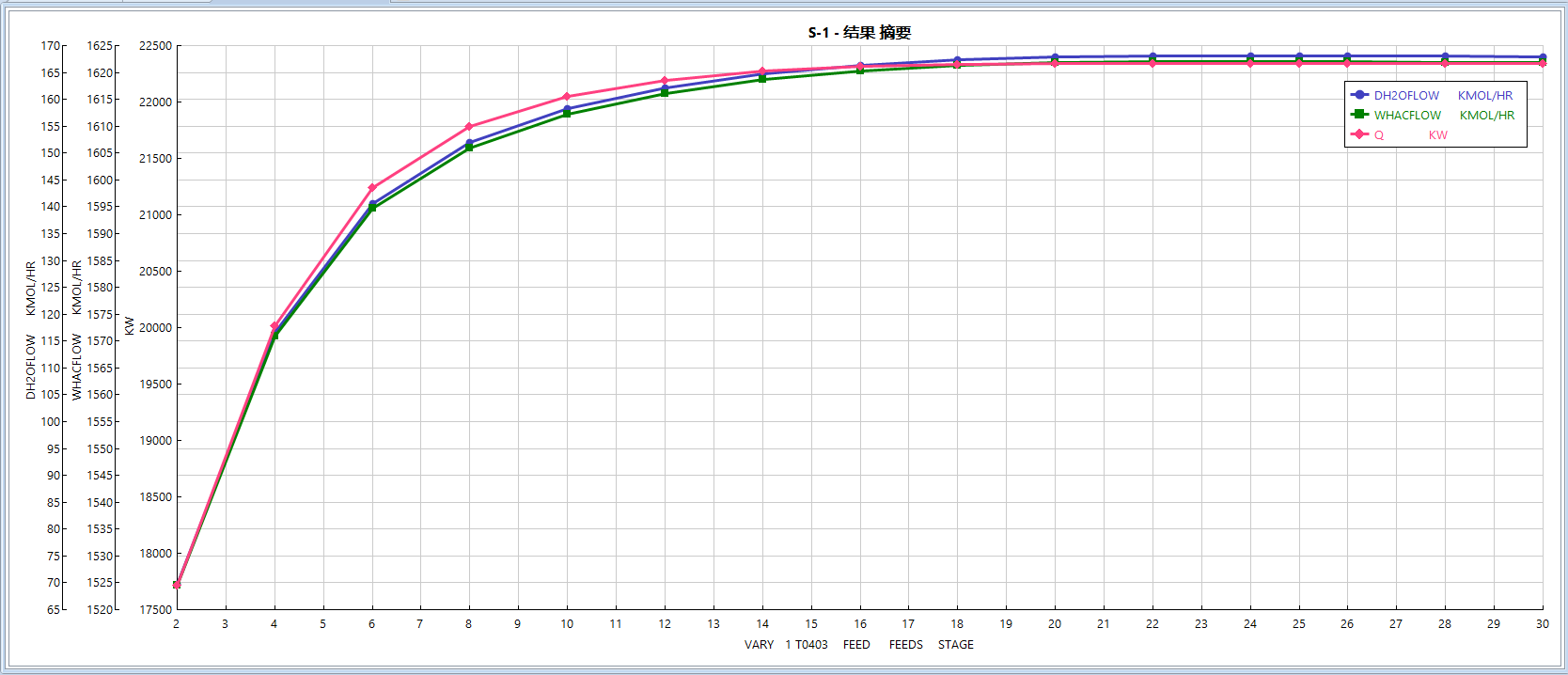

97	醋酸精制塔T0403-FEEDSTAGE.png	59.78K
98	醋酸精制塔T0403-MOLE-RR.bkp	677.64K

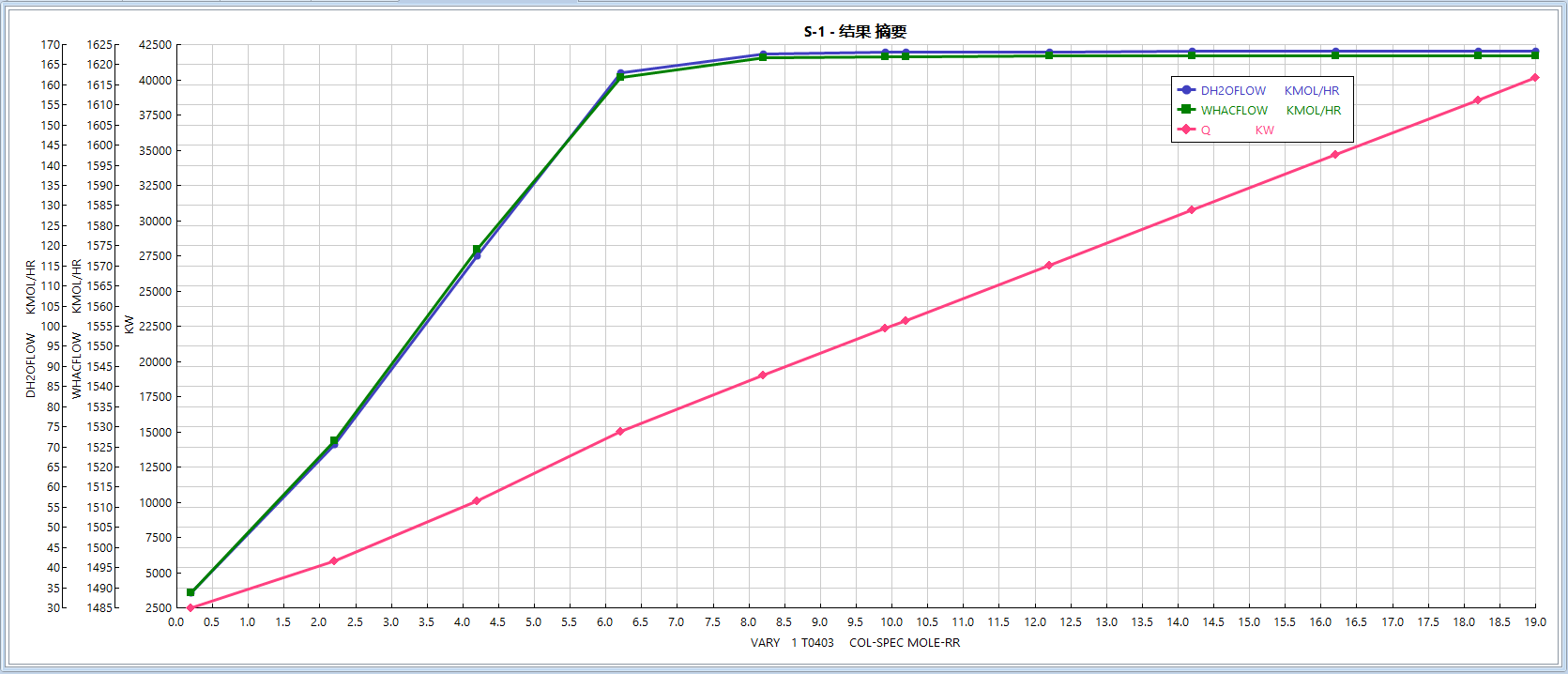

99	醋酸精制塔T0403-MOLE-RR.png	74.86K
100	醋酸精制塔T0403-NSTAGE.bkp	697.77K

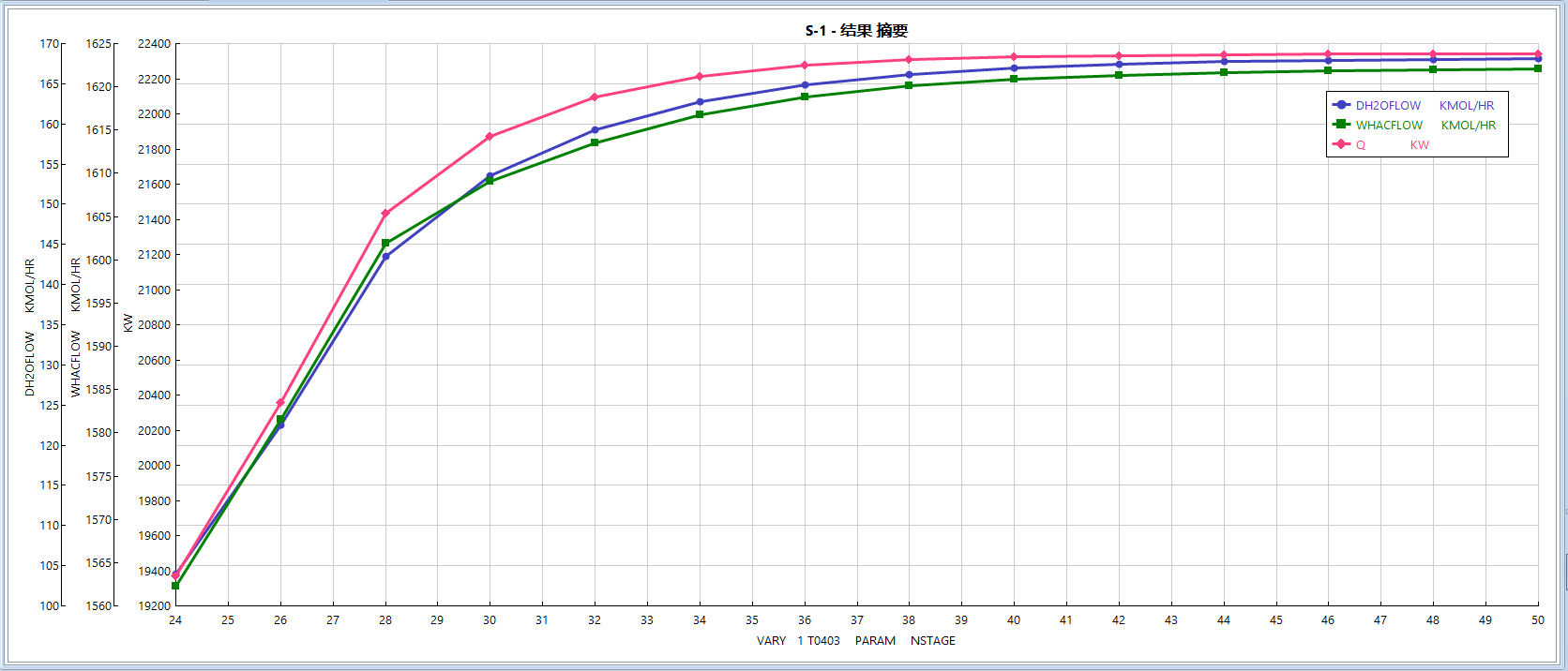

101	醋酸精制塔T0403-NSTAGE.png	64.46K
102	醋酸精制塔T0403塔设备详细设计.bkp	887.35K
103	CO2第二精制塔T0205塔设备详细设计.bkp	617.61K
104	水洗塔T0201水力学校核.bkp	565.52K

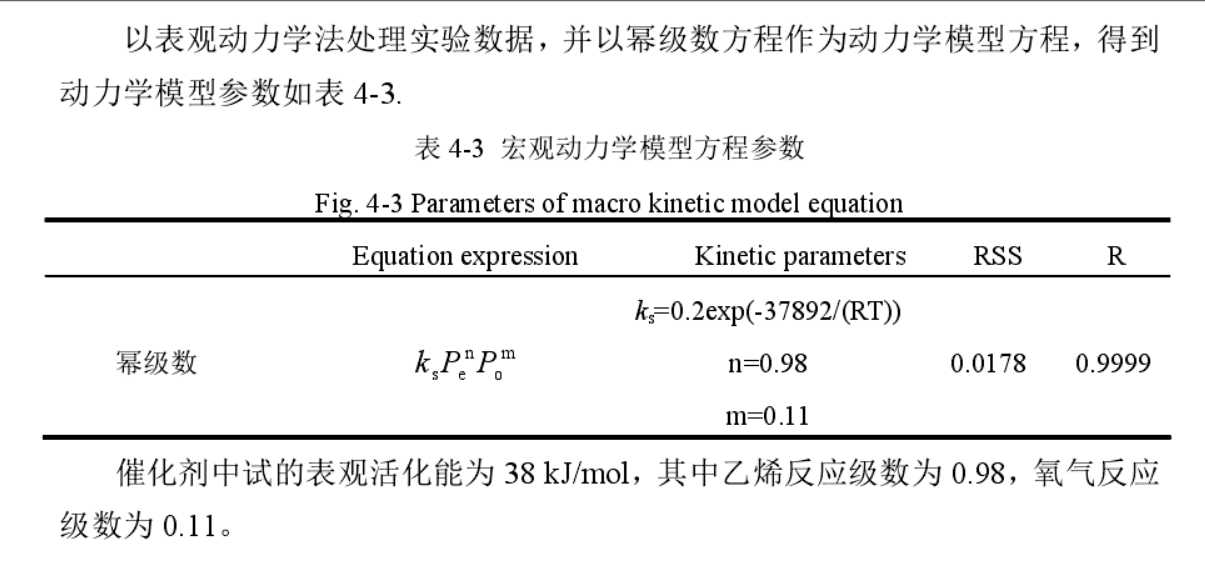

105	乙烯催化燃烧反应动力学.png	120.88K
106	乙烯催化燃烧反应动力学文献.caj	813.98K
107	乙烯气相乙酰化法合成醋酸乙烯反应动力学文献.pdf	148.68K
108	乙烯气相法合成醋酸乙烯动力学.png	33.01K
109	7-能量集成及换热网络设计.docx	1.49M
110	7-能量集成及换热网络设计.pdf	1.15M
111	1-全流程模拟（不含热泵、双效精馏，不含换热网络）.bkp	4.25M
112	1-全流程模拟（不含热泵、双效精馏，不含换热网络）.hch	427.85K
113	3-全流程模拟（含换热网络，含热泵、双效精馏）.bkp	4.99M
114	3-全流程模拟（含换热网络，含热泵、双效精馏）.hch	6.40M
115	1-全流程模拟（不含热泵、双效精馏，不含换热网络）.bkp	3.81M
116	1-基础流程经济分析（不含热泵、双效精馏，不含换热网络）.xlsx	80.12K
117	Scenario1.izp	1.02M
118	Scenario1.szp	1.92M
119	2-全流程模拟（含热泵、双效精馏，不含换热网络）.bkp	4.26M
120	2-全程经济分析（含热泵、双效精馏，不含换热网络）.xls	281.00K
121	Scenario1.izp	1.02M
122	Scenario1.szp	2.00M
123	3-全流程模拟（含换热网络，含热泵、双效精馏）.bkp	4.41M
124	3-全程经济分析（含换热网络，含热泵、双效精馏）.xls	242.00K
125	Scenario1.izp	1.02M
126	Scenario1.szp	1.93M
127	E0108-循环醋酸冷却器详细设计.EDR	400.39K
128	E0108校核结果.pdf	433.04K
129	E0405-醋酸冷却器详细设计.EDR	309.99K
130	E0405校核结果.pdf	436.99K
131	402换热器校核书.doc	162B
132	E0402换热器校核.fx2	24.00K
133	E0402换热器校核书.doc	1.59M
134	R0101反应器校核.fx2	24.00K
135	R0101反应器校核书.doc	1.79M
136	T0201塔设备校核.cn2	30.20K
137	T0201塔设备校核.doc	576.00K

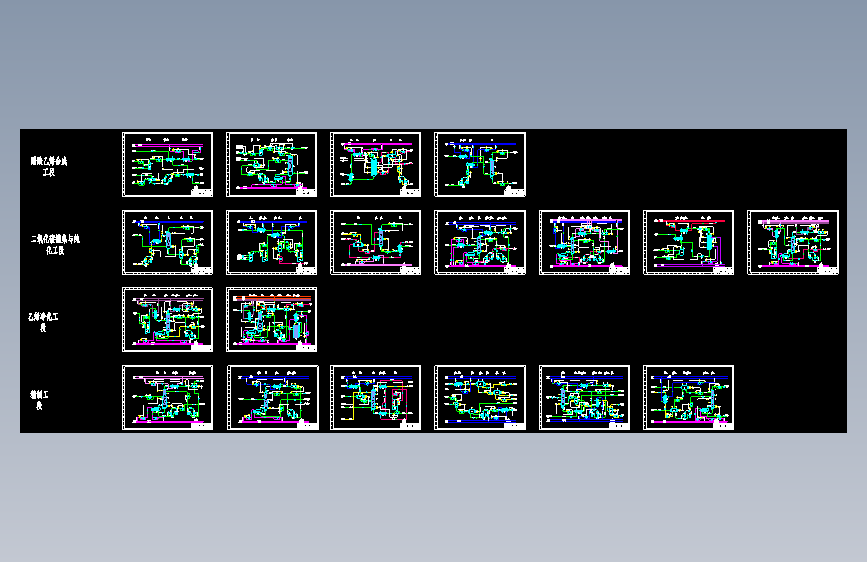

138	PFD2004（工艺物料流程图）.dwg	1.55M
139	PFD2018（工艺物料流程图）.dwg	3.42M
140	PFD图册.pdf	2.56M

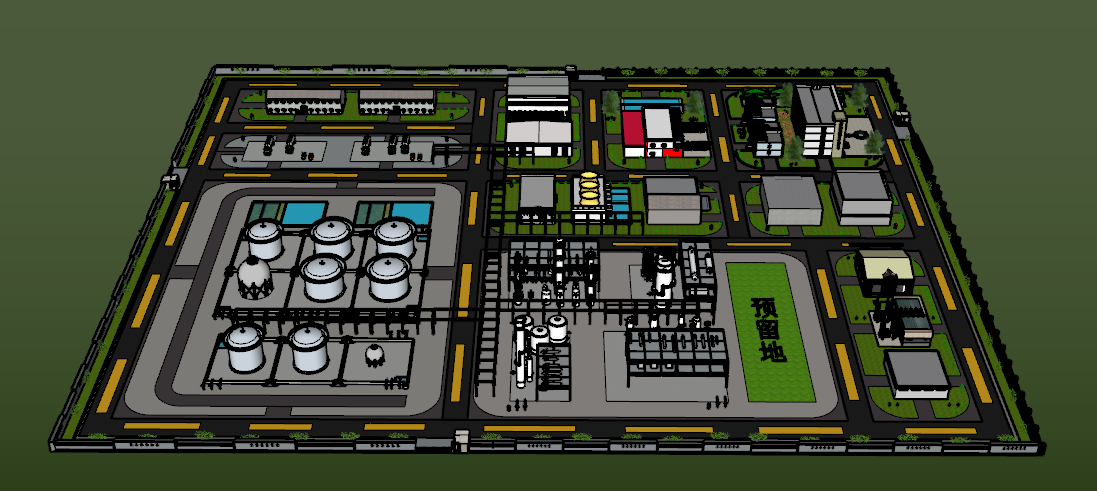

141	总平面布置图.dwg	627.38K
142	总平面布置图.pdf	227.94K
143	PID2004（管道及仪表流程图）.dwg	3.31M
144	PID2018（管道及仪表流程图）.dwg	4.81M
145	PID图册.pdf	1.52M
146	首页图2004.dwg	112.31K
147	首页图2018.dwg	110.82K

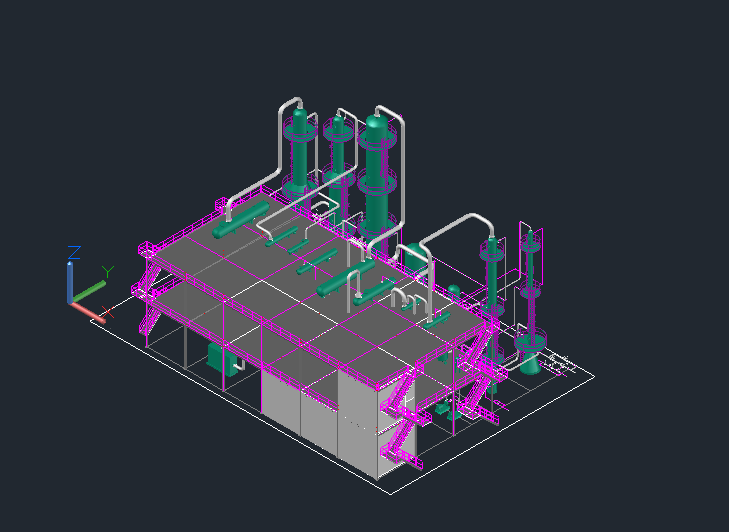

148	平立面图册.pdf	862.44K
149	设备平立面布置图.dwg	806.74K
150	反应器条件图.dwg	153.78K
151	反应器条件图.pdf	93.59K
152	塔条件图.dwg	70.81K
153	塔条件图.pdf	70.20K
154	换热器条件图.dwg	72.99K
155	换热器条件图.pdf	95.03K
156	条件图图册.pdf	248.54K

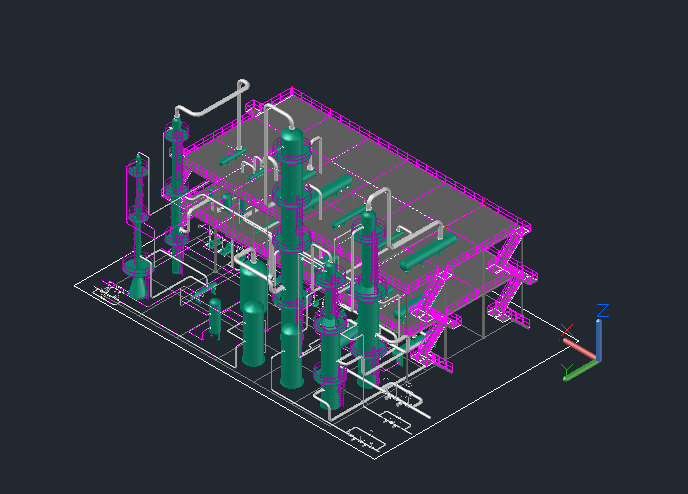

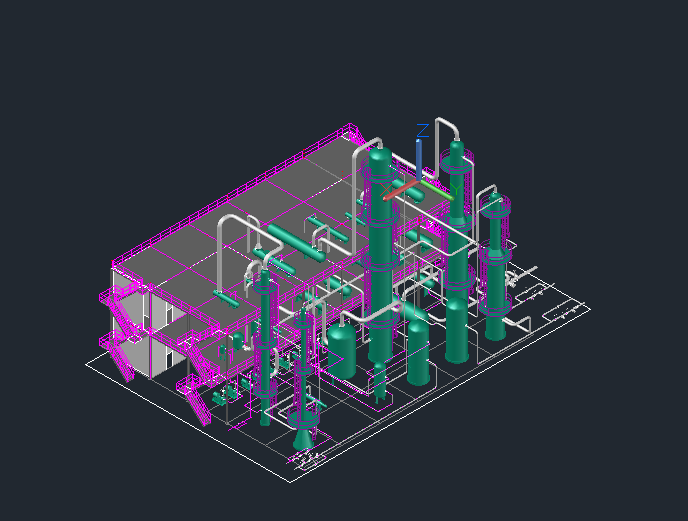

157	东北等轴测.png	79.53K
158	东南等轴测.png	60.80K

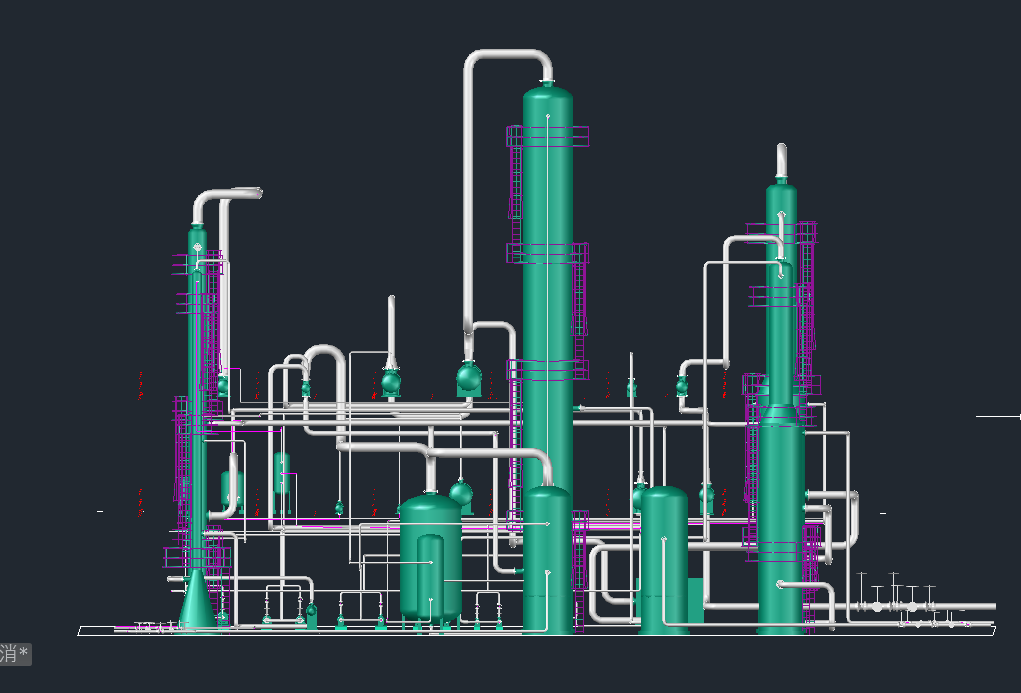

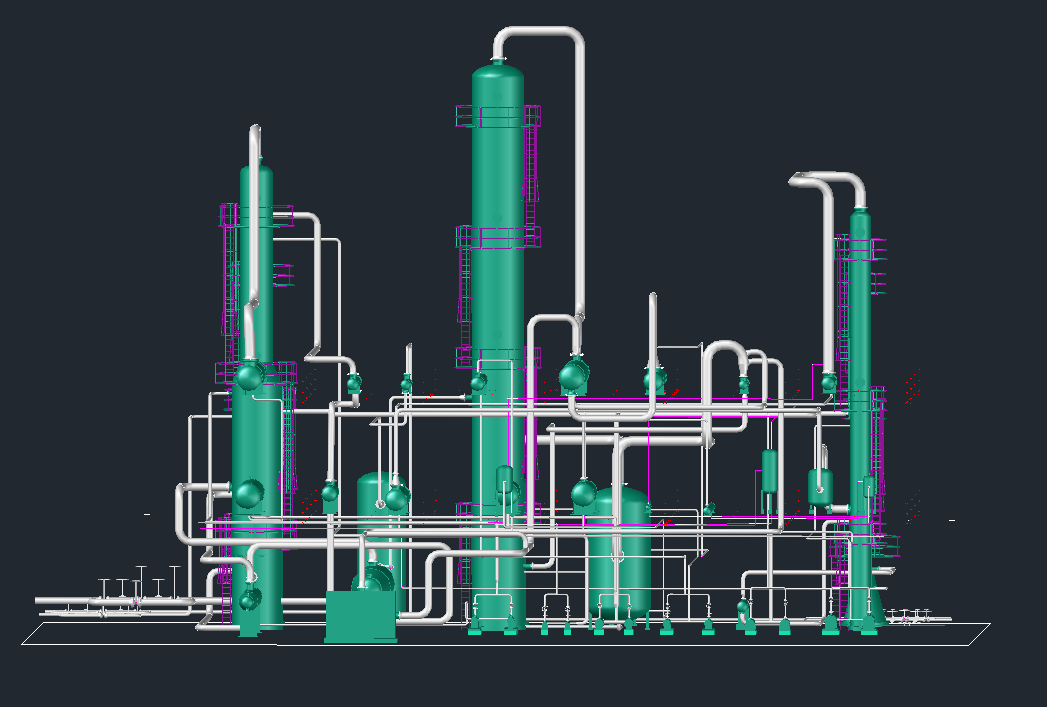

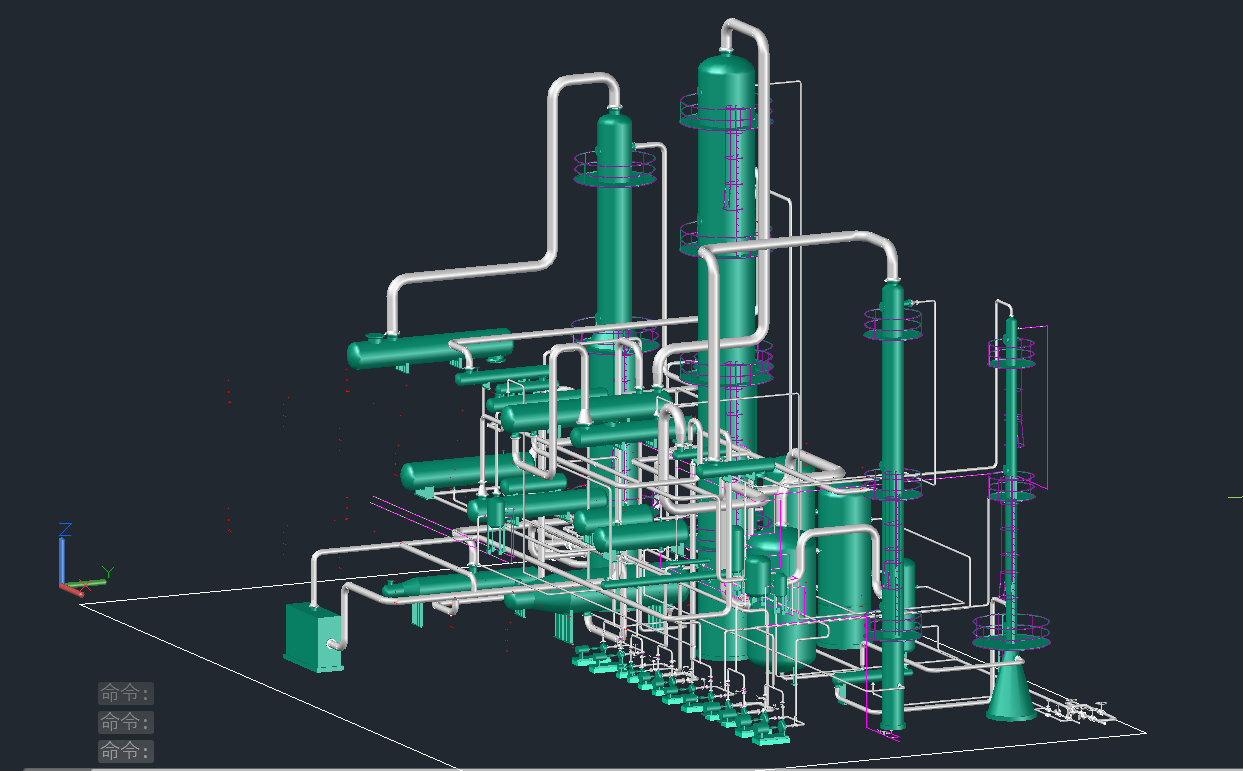

159	仅设备与配管1.png	199.43K

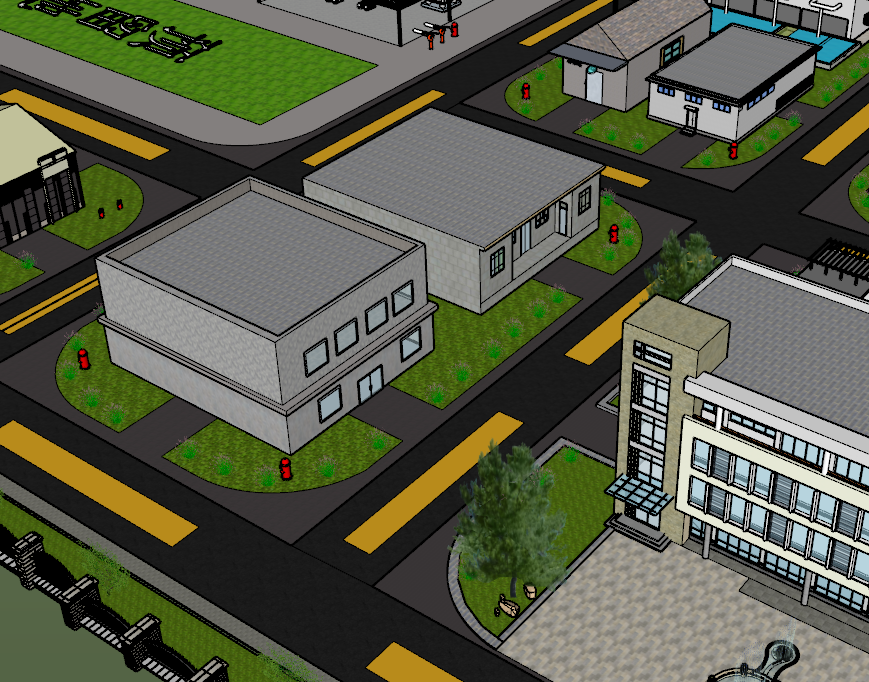

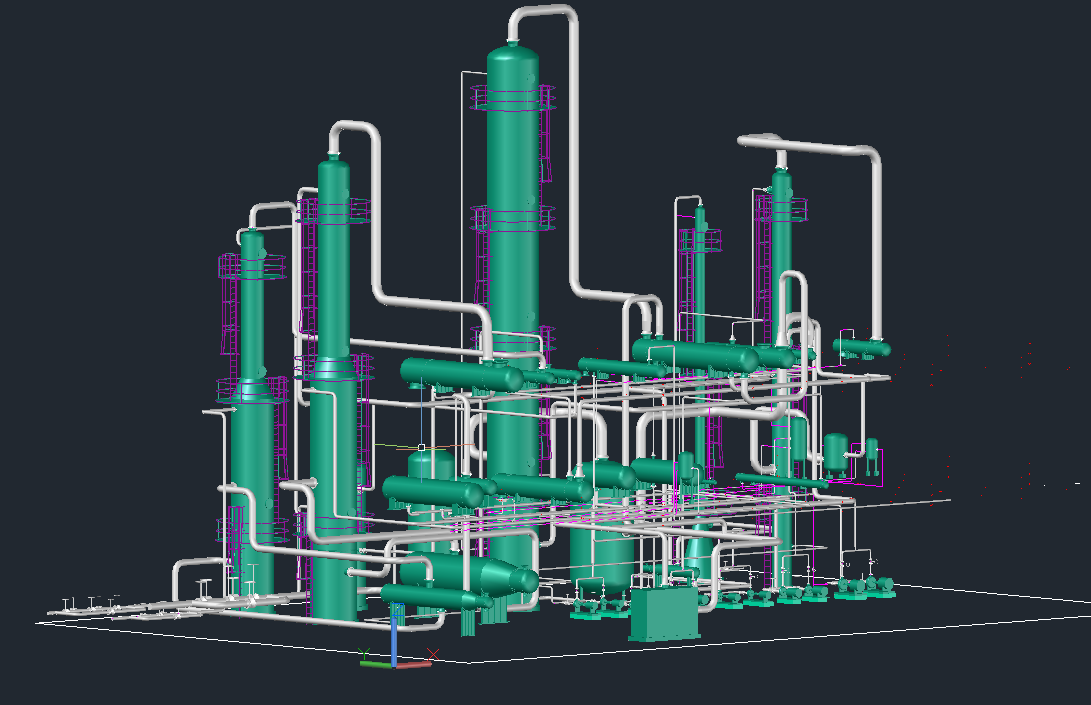

160	仅设备与配管2.png	88.36K
161	仅设备与配管3.png	159.74K
162	仅设备与配管4.png	104.05K

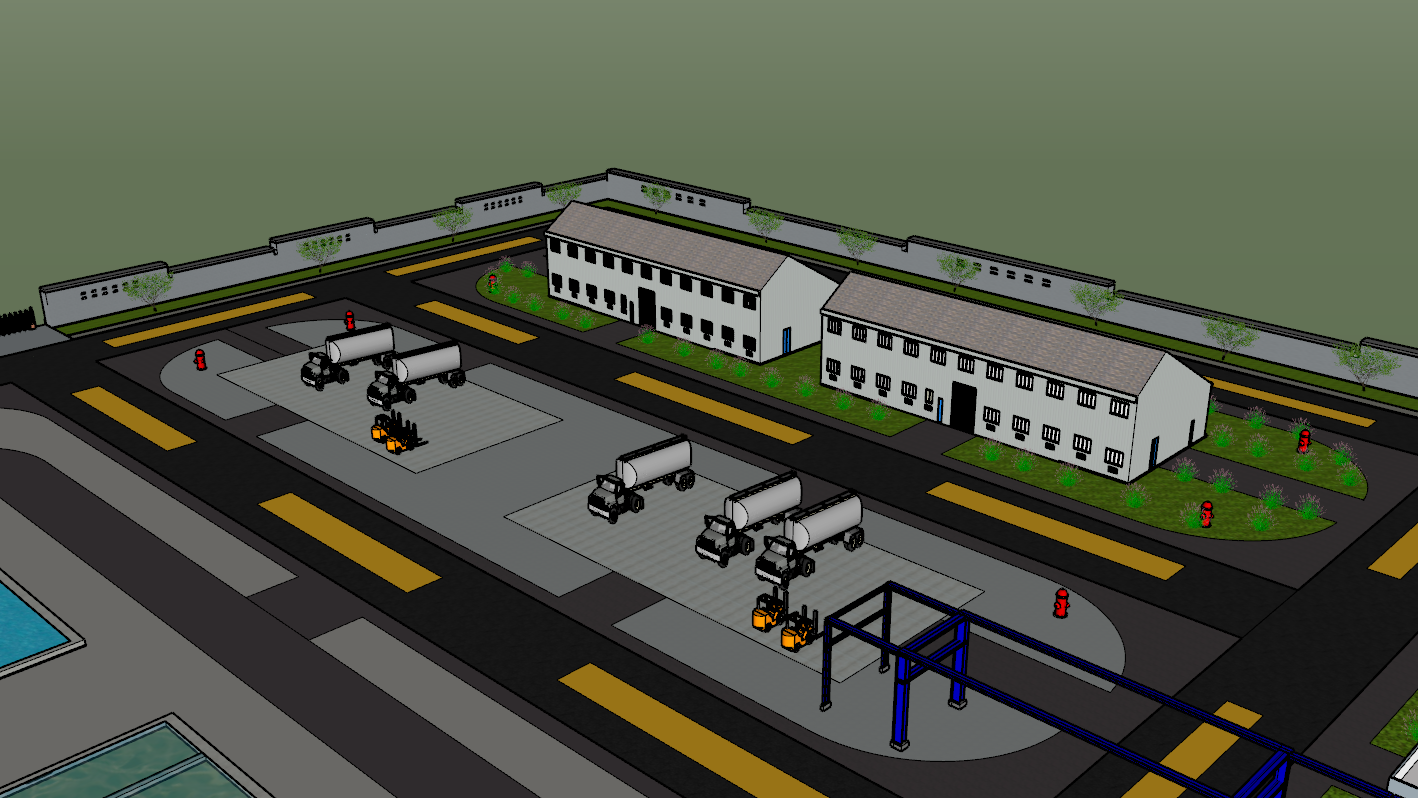

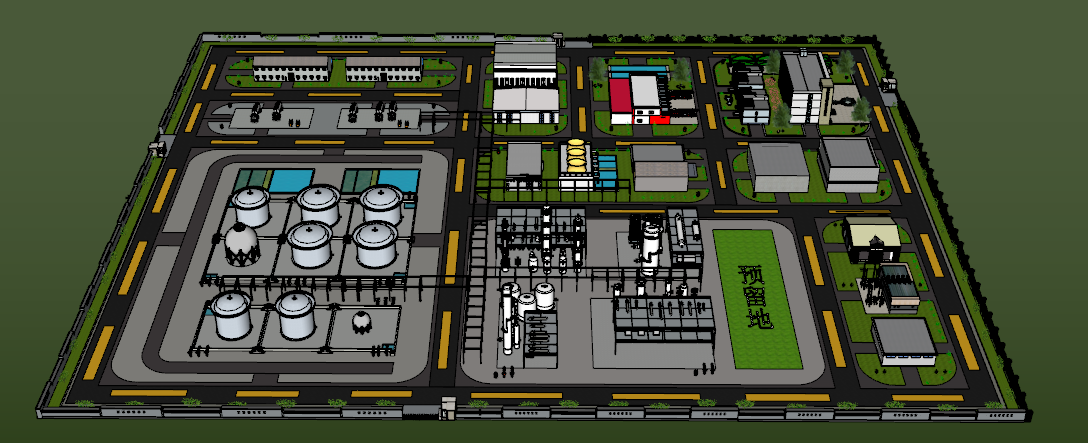

163	俯视图.png	34.48K
164	右视图.png	34.89K
165	后视图.png	36.15K

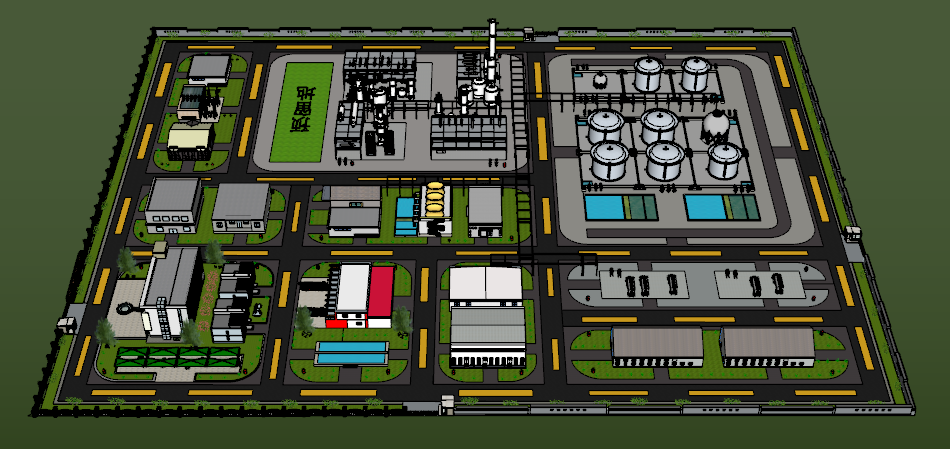

166	左视图.png	38.29K
167	正视图.png	42.93K
168	西北等轴测.png	79.54K

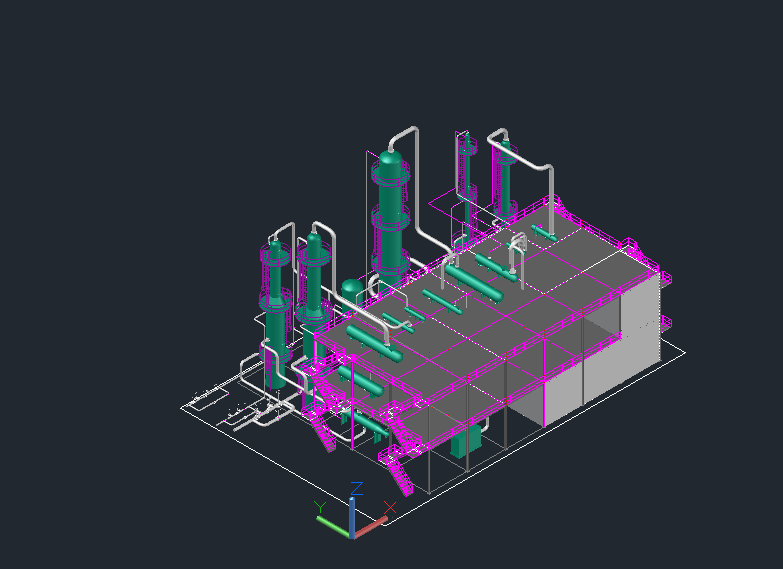

169	西南等轴测.png	67.57K
170	中控室、中心化验室.png	830.49K
171	休息室、食堂.png	811.79K
172	俯视图.png	252.41K
173	储运区.png	663.98K

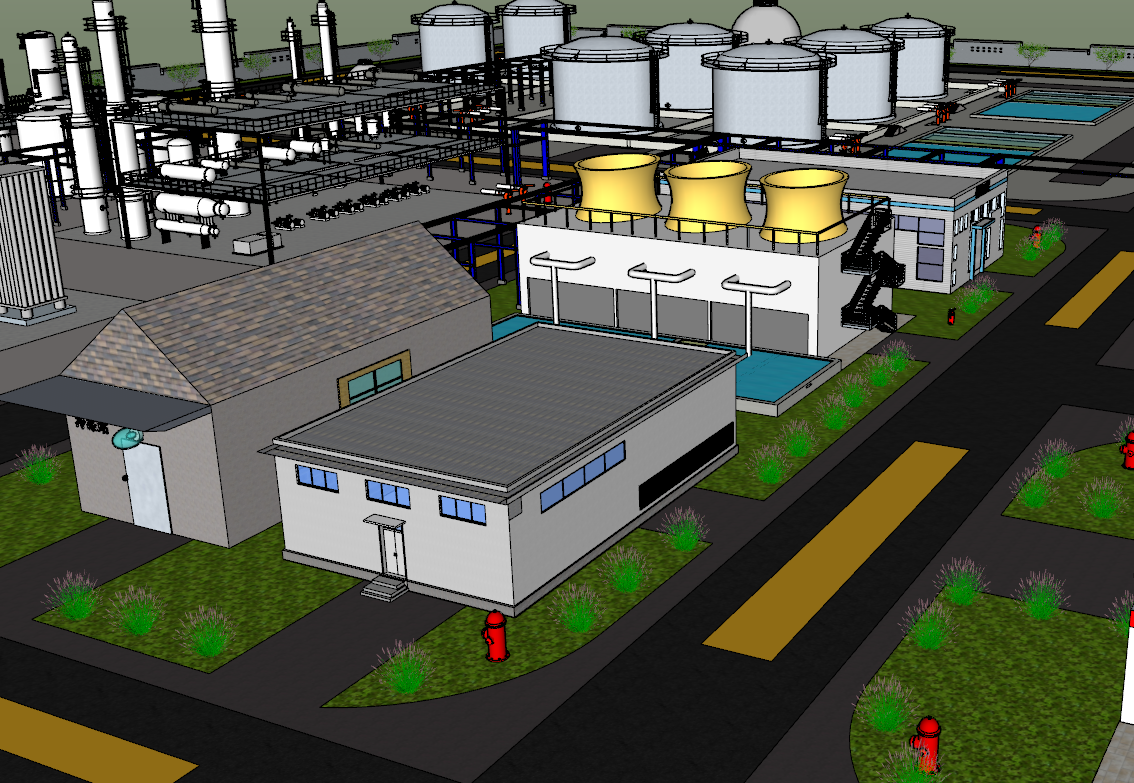

174	冷冻站、应急处理中心、循环水池、公用工程站.png	980.71K

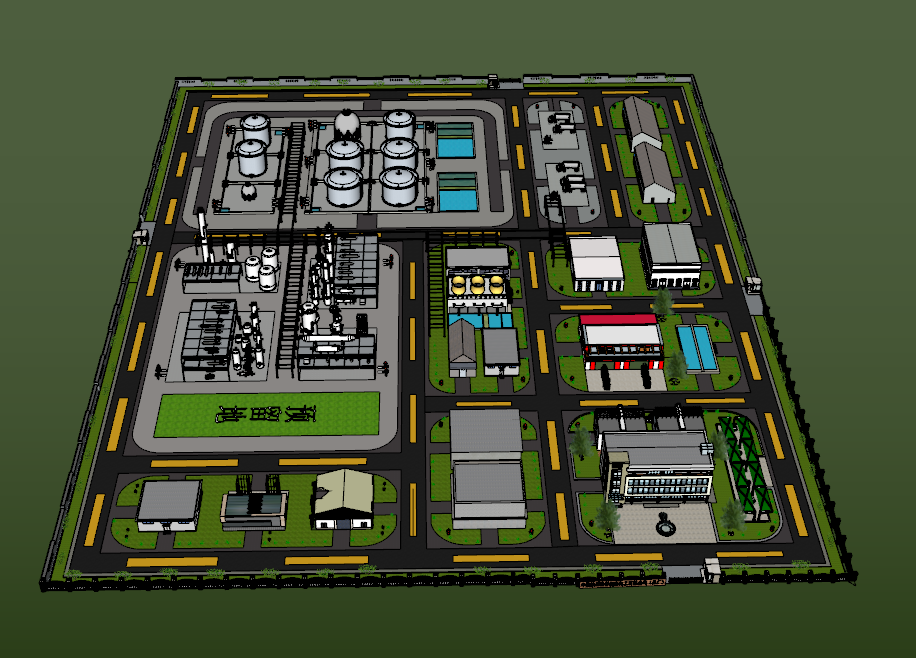

175	右视图.png	335.04K
176	后视图.png	245.83K

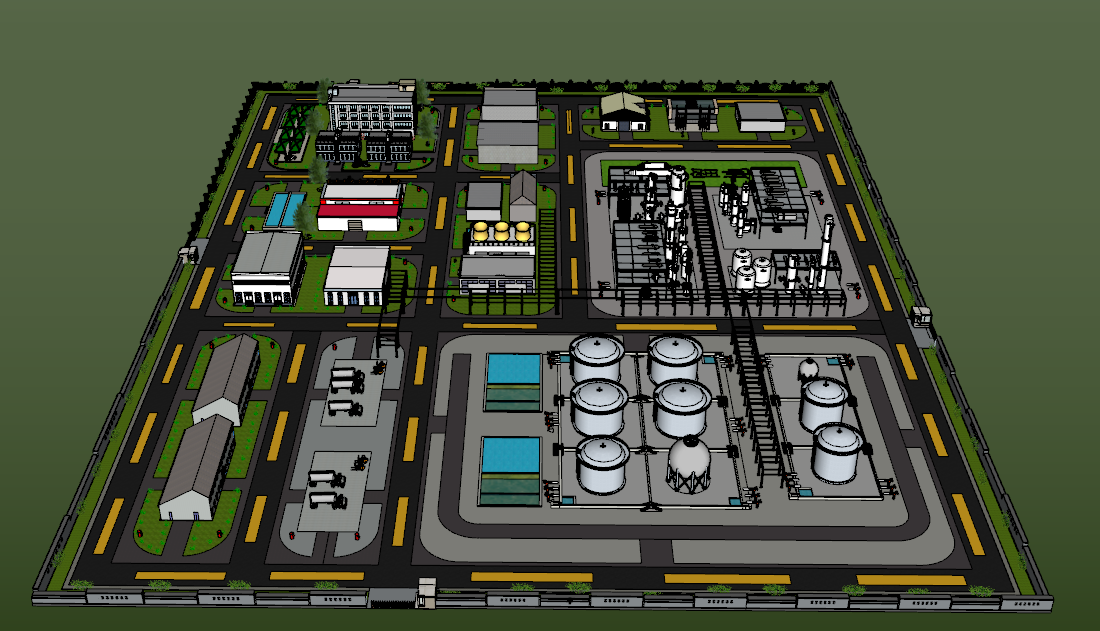

177	左视图.png	335.93K

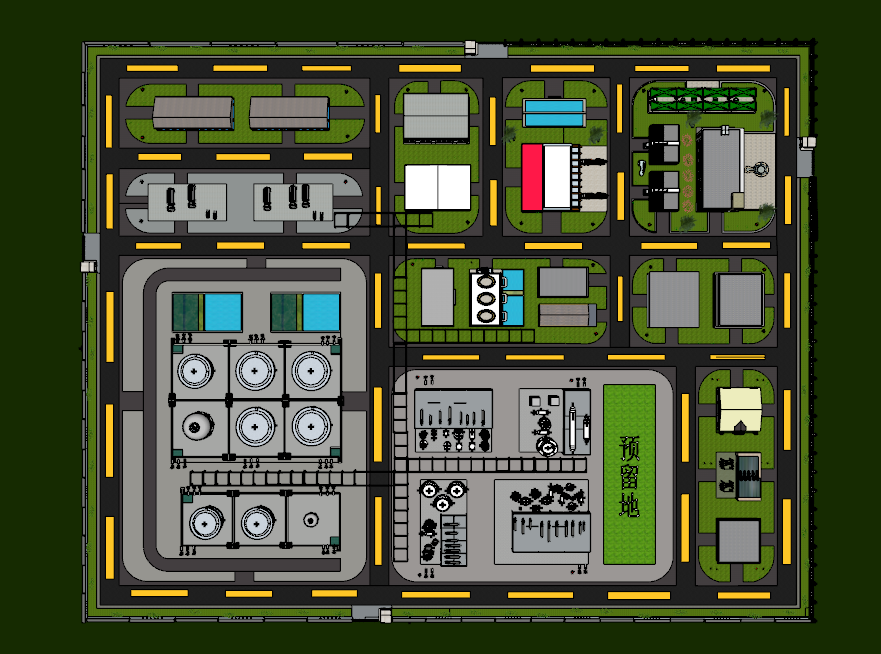

178	总平面.png	313.11K
179	正视图.png	234.99K

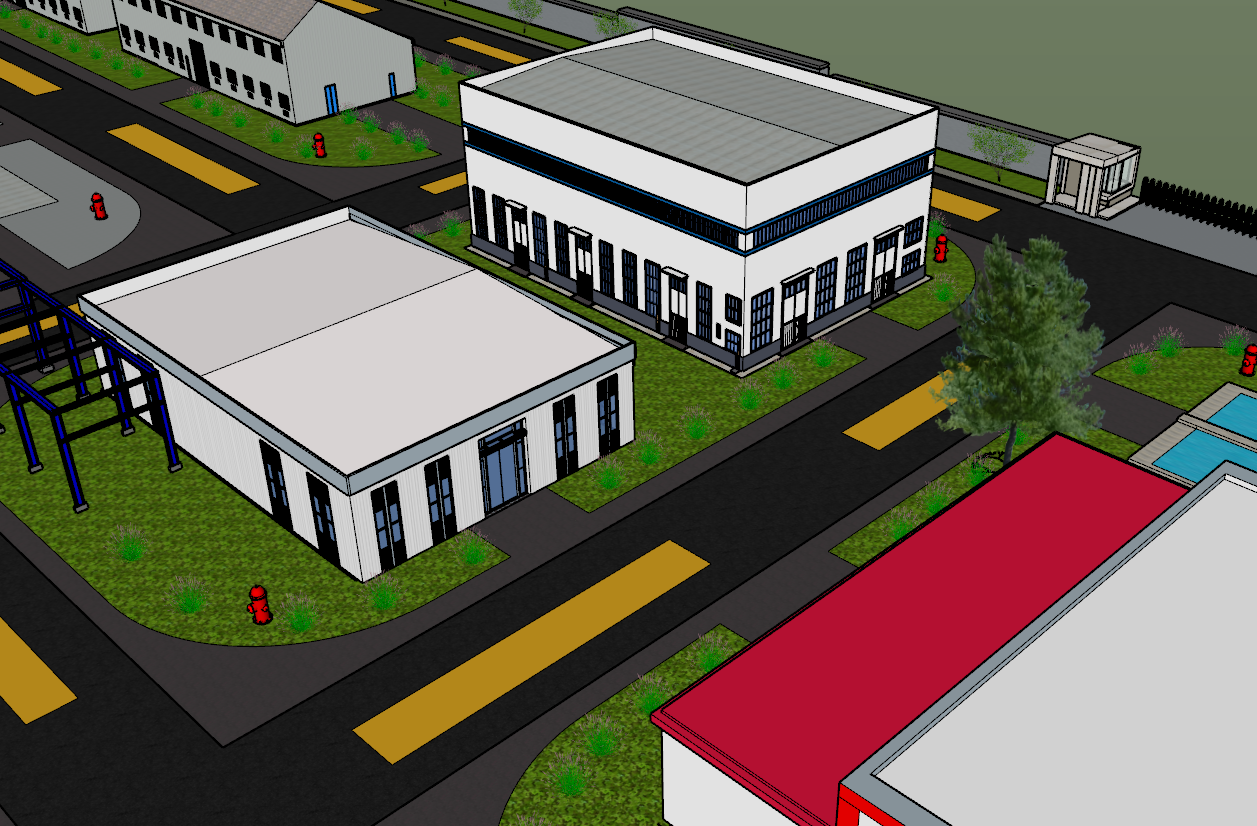

180	泡沫站、三废处理站.png	886.71K

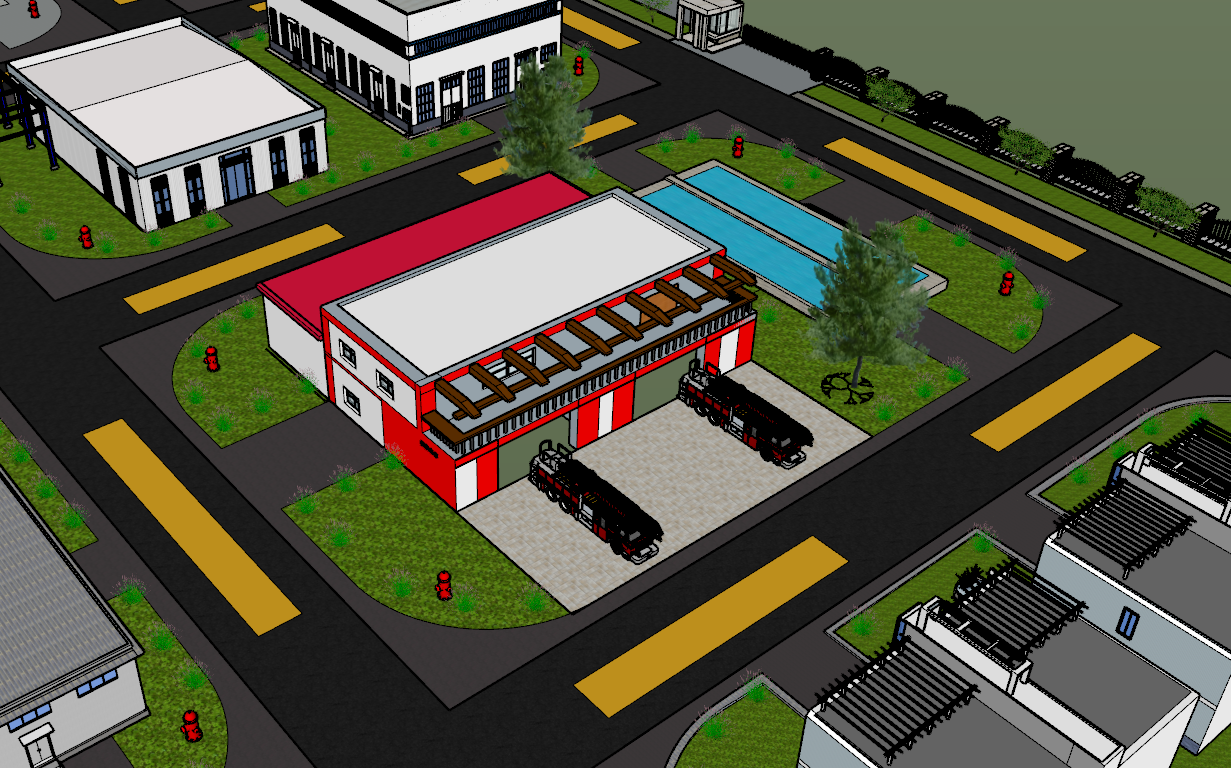

181	消防站、消防车库.png	1018.12K

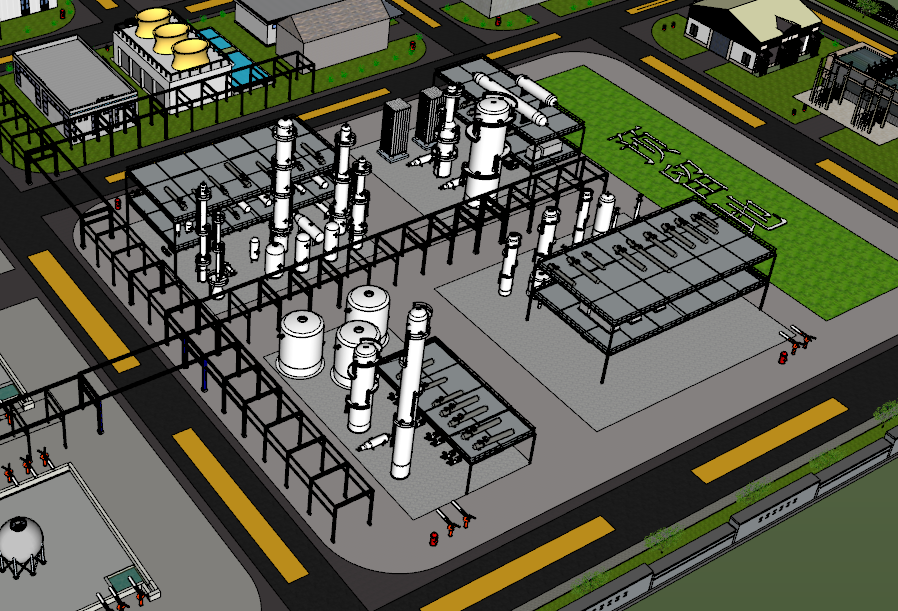

182	生产区.png	504.81K

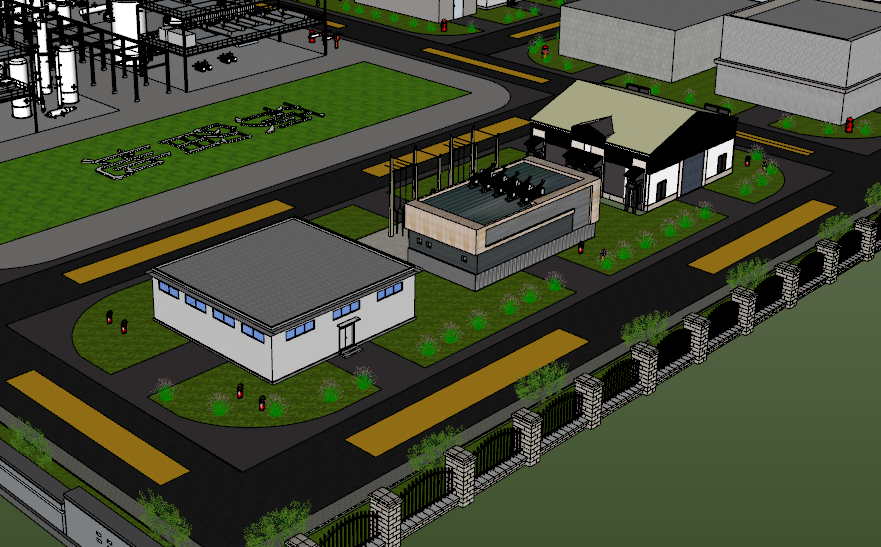

183	维修室、变压站、配电室.png	493.31K

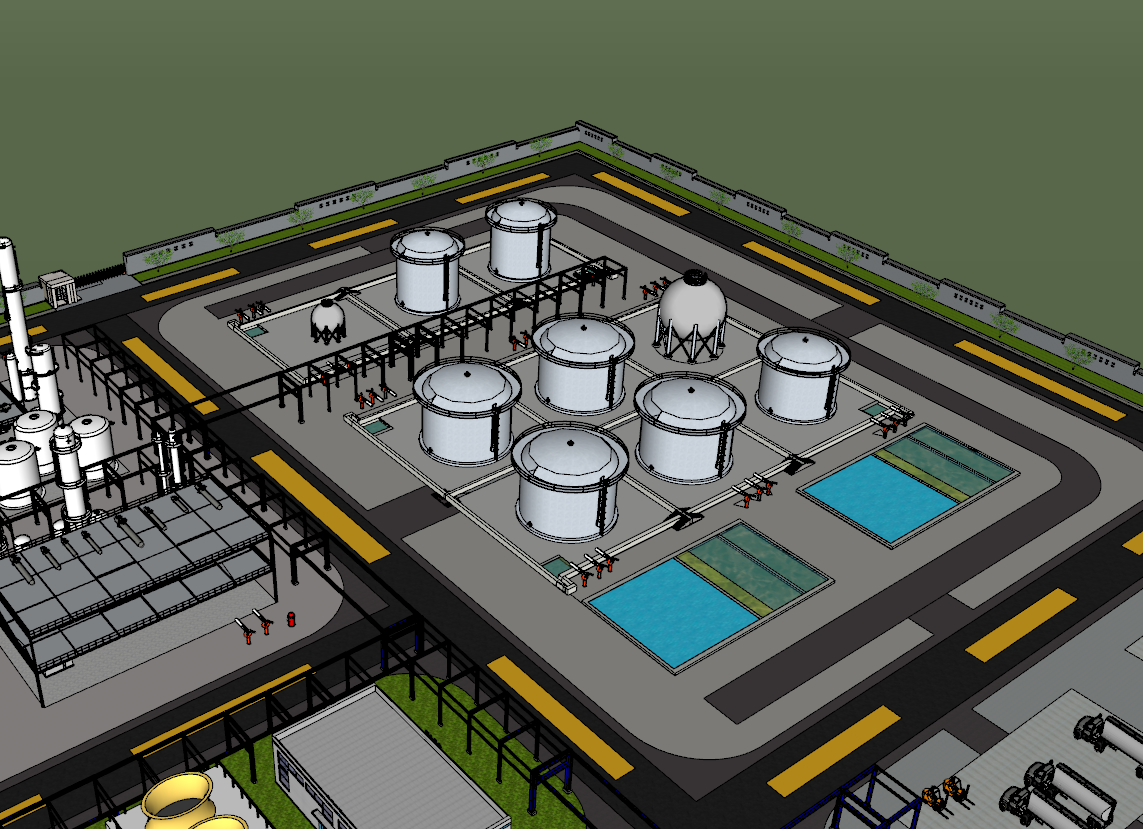

184	罐区.png	570.83K

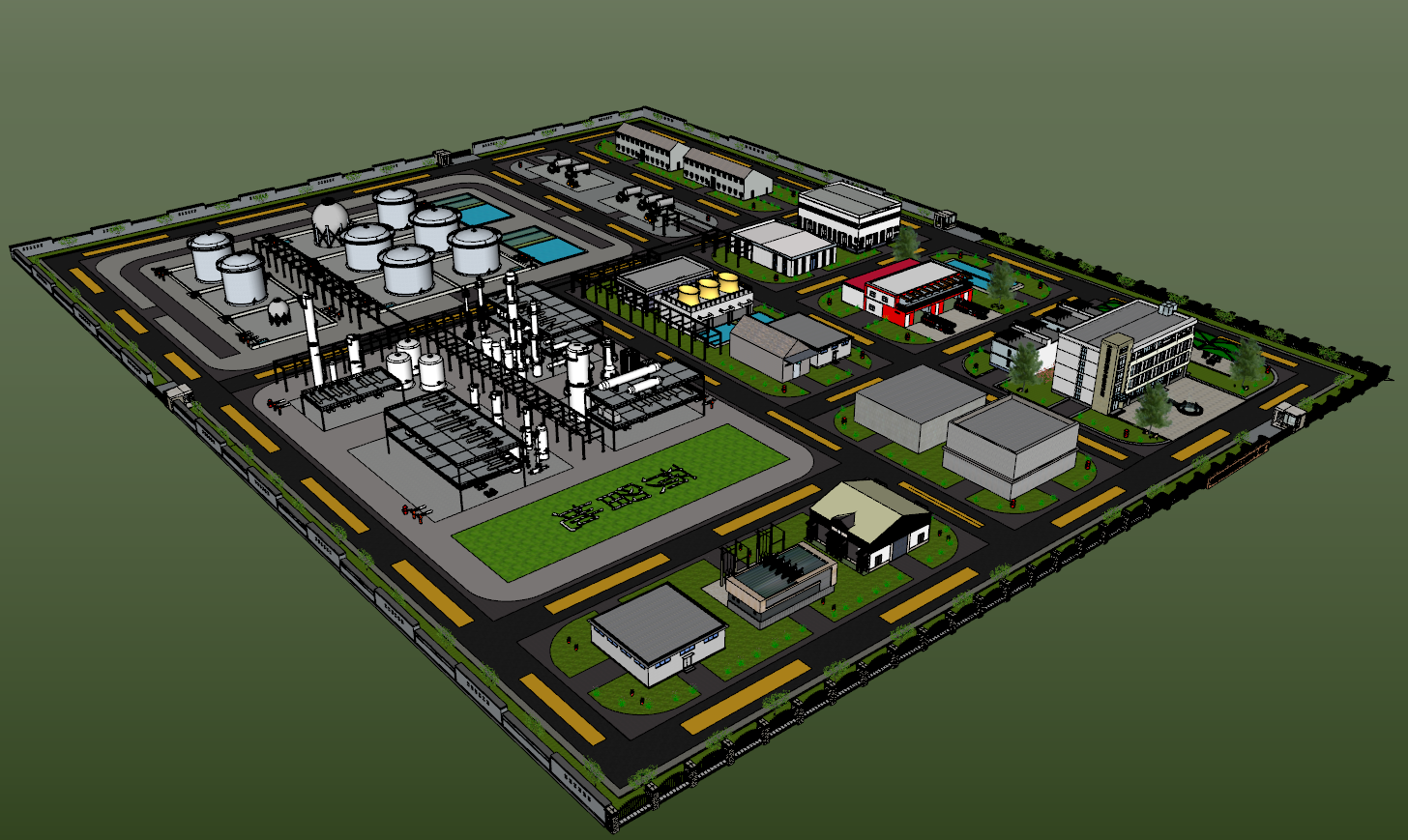

185	自定义视角1.png	616.56K

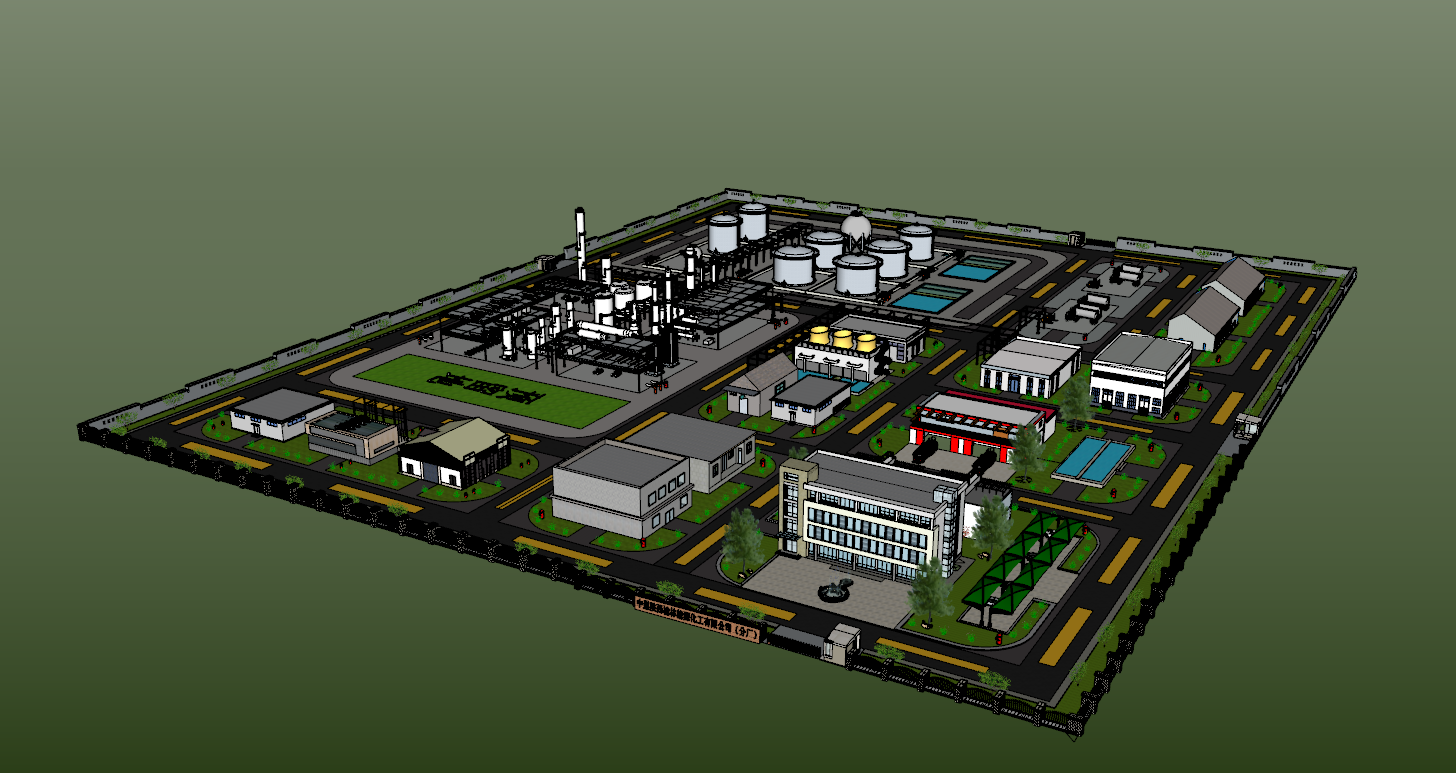

186	自定义视角2.png	435.63K

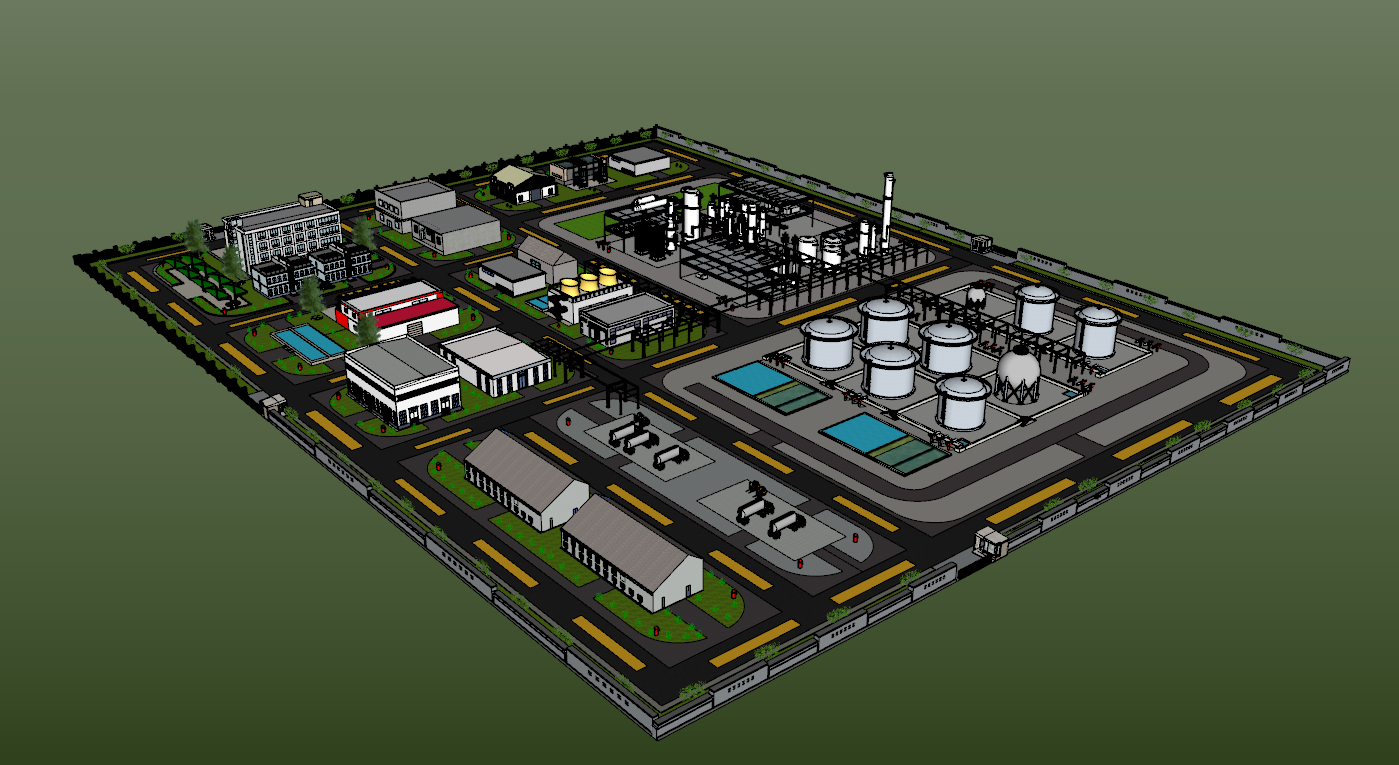

187	自定义视角3.png	400.87K

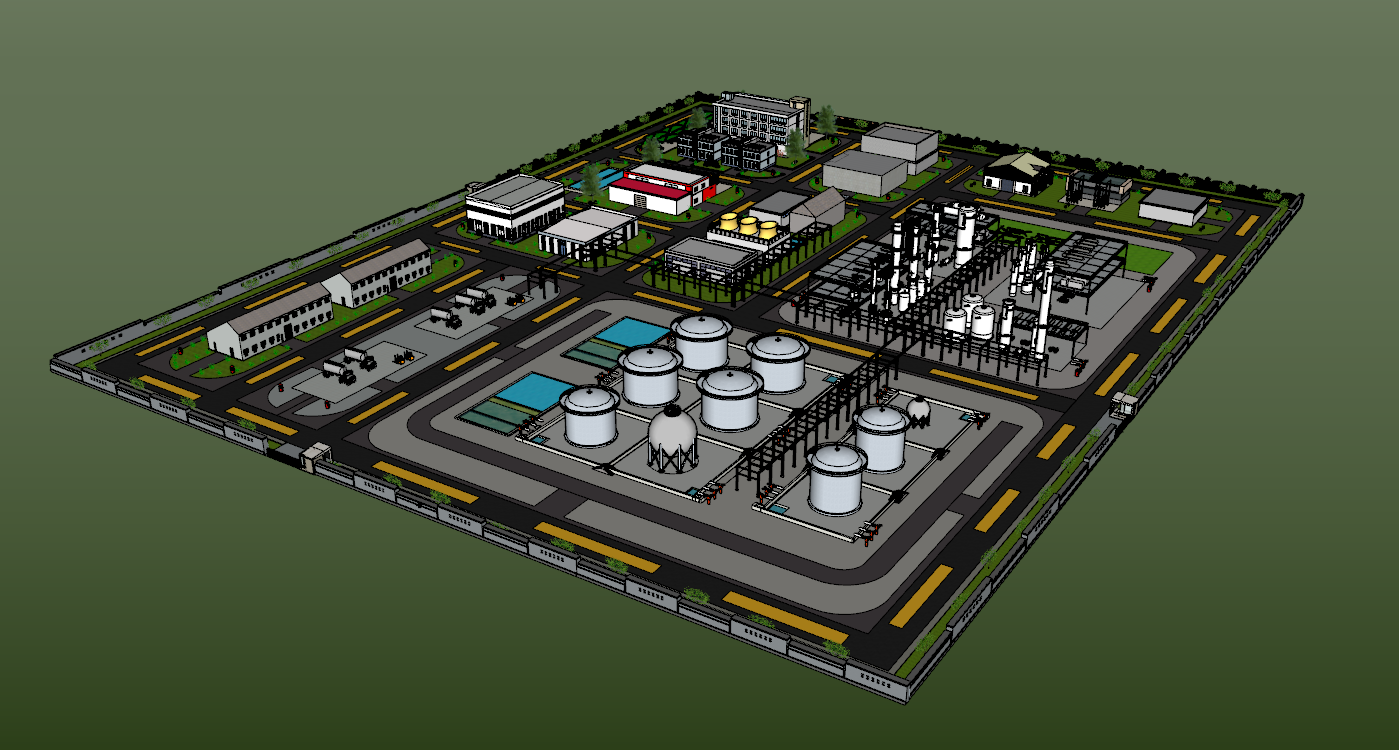

188	自定义视角4.png	369.05K

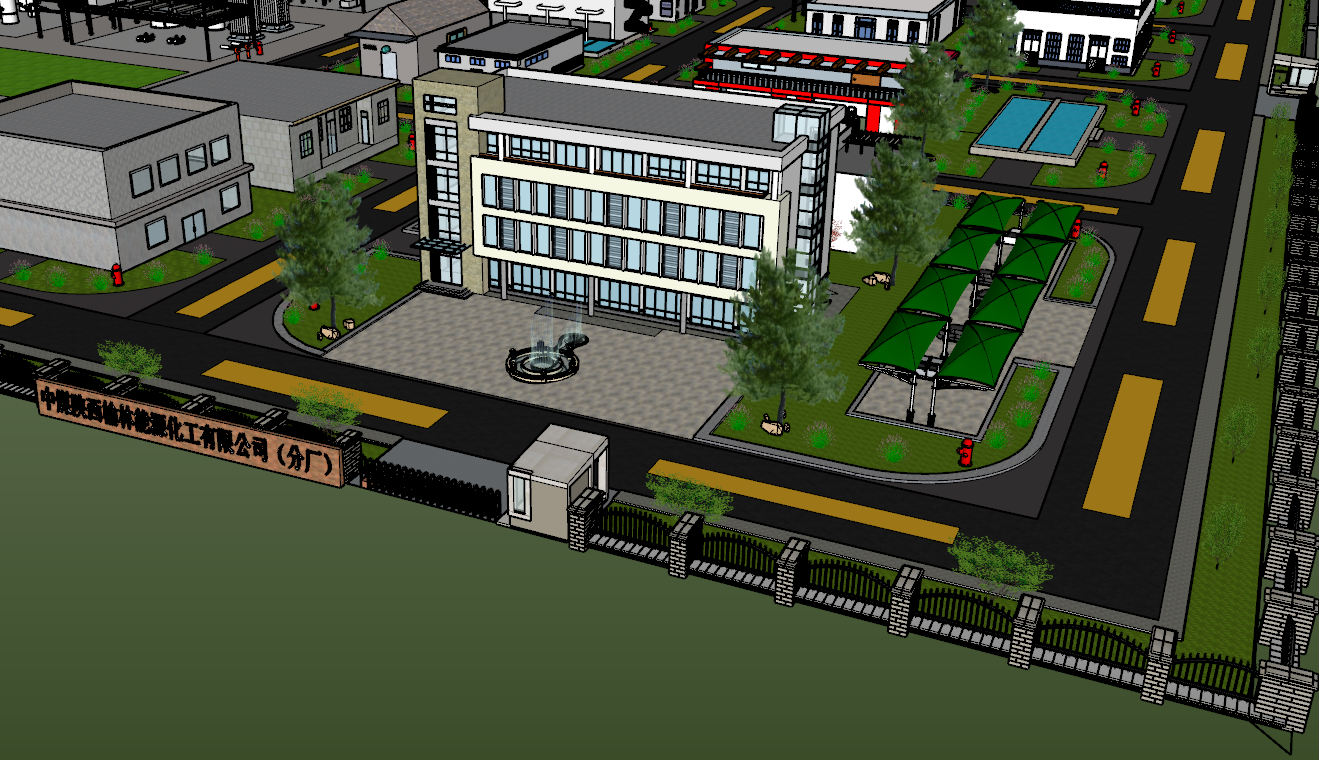

189	行政楼.png	972.46K
190	PG-0401-350-A1B-C.dwg	90.40K
191	PG-0401-350-A1B-C.pdf	92.98K
192	PL-0403-150-A1E-H.dwg	77.80K
193	PL-0403-150-A1E-H.pdf	64.12K
194	PL-0418-80-A1E-H.dwg	75.14K
195	PL-0418-80-A1E-H.pdf	79.28K
196	PL-0424-80-A1E-H.dwg	74.26K
197	PL-0424-80-A1E-H.pdf	77.85K
198	PL-0431-20-A1E-H.dwg	72.70K
199	PL-0431-20-A1E-H.pdf	75.74K
200	管道轴测图图集.pdf	369.86K
201	中控室、中心化验室.png	830.49K
202	休息室、食堂.png	811.79K
203	俯视图.png	252.41K
204	储运区.png	663.98K
205	冷冻站、应急处理中心、循环水池、公用工程站.png	980.71K
206	右视图.png	335.04K
207	后视图.png	245.83K
208	左视图.png	335.93K
209	总平面.png	313.11K
210	正视图.png	234.99K
211	泡沫站、三废处理站.png	886.71K
212	消防站、消防车库.png	1018.12K
213	生产区.png	504.81K
214	维修室、变压站、配电室.png	493.31K
215	罐区.png	570.83K
216	自定义视角1.png	616.56K
217	自定义视角2.png	435.63K
218	自定义视角3.png	400.87K
219	自定义视角4.png	369.05K
220	行政楼.png	972.46K
221	中煤陕西榆林能源有限公司（分厂）.skp	104.56M
222	VAc精制车间.dwl	45B
223	VAc精制车间.dwl2	198B
224	东北等轴测.png	79.53K
225	东南等轴测.png	60.80K
226	仅设备与配管1.png	199.43K
227	仅设备与配管2.png	88.36K
228	仅设备与配管3.png	159.74K
229	仅设备与配管4.png	104.05K
230	俯视图.png	34.48K
231	右视图.png	34.89K
232	后视图.png	36.15K
233	左视图.png	38.29K
234	正视图.png	42.93K
235	西北等轴测.png	79.54K
236	西南等轴测.png	67.57K
237	VAc精制车间三维建模.dwg	12.49M
238	至评委老师（关于车间管道3D实体显示）.docx	105.84K
239	C0401.dwg	31.47K
240	T0401.dwg	447.41K
241	T0402.dwg	490.71K
242	T0403.dwg	711.84K
243	T0403.dwl	46B
244	T0403.dwl2	199B
245	T0404.dwg	456.88K
246	T0405.dwg	478.67K
247	E0401.dwg	181.23K
248	E0402.dwg	119.84K
249	E0403.dwg	117.33K
250	E0404.dwg	113.16K
251	E0405.dwg	107.65K
252	E0406.dwg	158.24K
253	E0407.dwg	102.24K
254	E0407.dwl	46B
255	E0407.dwl2	199B
256	E0408.dwg	114.67K
257	E0409.dwg	118.43K
258	E0410.dwg	172.23K
259	E0411.dwg	123.13K
260	E0412.dwg	114.21K
261	E0413.dwg	116.60K
262	E0414.dwg	173.30K
263	P0401A.dwg	55.33K
264	P0401B.dwg	54.62K
265	P0402A.dwg	56.54K
266	P0402B.dwg	63.17K
267	P0403A.dwg	44.57K
268	P0403B.dwg	50.67K
269	P0404A.dwg	76.91K
270	P0404B.dwg	53.60K
271	P0405A.dwg	58.60K
272	P0405B.dwg	102.94K
273	P0406A.dwg	59.19K
274	P0406B.dwg	59.01K
275	V0401.dwg	114.24K
276	V0402.dwg	108.35K
277	V0403.dwg	51.19K
278	V0404.dwg	92.50K
279	V0404.dwl	46B
280	V0404.dwl2	199B
281	V0405.dwg	106.12K
282	V0406.dwg	93.84K
283	V0407.dwg	70.77K
284	V0408.dwg	103.10K
285	V0409.dwg	82.17K
286	V0410.dwg	82.52K
287	V0411.dwg	86.55K
288	V0412.dwg	107.69K
289	VAc精制车间-钢结构.dwg	3.28M
290	醋酸醋酸乙烯储罐泄露场景模拟.psux	3.39M
291	PFD2004（工艺物料流程图）.dwg	1.55M
292	PFD2018（工艺物料流程图）.dwg	3.42M
293	PFD图册.pdf	2.56M
294	总平面布置图.dwg	627.38K
295	总平面布置图.pdf	227.94K
296	PID2004（管道及仪表流程图）.dwg	3.31M
297	PID2018（管道及仪表流程图）.dwg	4.81M
298	PID图册.pdf	1.52M
299	首页图2004.dwg	112.31K
300	首页图2018.dwg	110.82K
301	平立面图册.pdf	862.44K
302	设备平立面布置图.dwg	806.74K
303	反应器条件图.dwg	153.78K
304	反应器条件图.pdf	93.59K
305	塔条件图.dwg	70.81K
306	塔条件图.pdf	70.20K
307	换热器条件图.dwg	72.99K
308	换热器条件图.pdf	95.03K
309	条件图图册.pdf	248.54K
310	东北等轴测.png	79.53K
311	东南等轴测.png	60.80K
312	仅设备与配管1.png	199.43K
313	仅设备与配管2.png	88.36K
314	仅设备与配管3.png	159.74K
315	仅设备与配管4.png	104.05K
316	俯视图.png	34.48K
317	右视图.png	34.89K
318	后视图.png	36.15K
319	左视图.png	38.29K
320	正视图.png	42.93K
321	西北等轴测.png	79.54K
322	西南等轴测.png	67.57K
323	中控室、中心化验室.png	830.49K
324	休息室、食堂.png	811.79K
325	俯视图.png	252.41K
326	储运区.png	663.98K
327	冷冻站、应急处理中心、循环水池、公用工程站.png	980.71K
328	右视图.png	335.04K
329	后视图.png	245.83K
330	左视图.png	335.93K
331	总平面.png	313.11K
332	正视图.png	234.99K
333	泡沫站、三废处理站.png	886.71K
334	消防站、消防车库.png	1018.12K
335	生产区.png	504.81K
336	维修室、变压站、配电室.png	493.31K
337	罐区.png	570.83K
338	自定义视角1.png	616.56K
339	自定义视角2.png	435.63K
340	自定义视角3.png	400.87K
341	自定义视角4.png	369.05K
342	行政楼.png	972.46K
343	PG-0401-350-A1B-C.dwg	90.40K
344	PG-0401-350-A1B-C.pdf	92.98K
345	PL-0403-150-A1E-H.dwg	77.80K
346	PL-0403-150-A1E-H.pdf	64.12K
347	PL-0418-80-A1E-H.dwg	75.14K
348	PL-0418-80-A1E-H.pdf	79.28K
349	PL-0424-80-A1E-H.dwg	74.26K
350	PL-0424-80-A1E-H.pdf	77.85K
351	PL-0431-20-A1E-H.dwg	72.70K
352	PL-0431-20-A1E-H.pdf	75.74K
353	管道轴测图图集.pdf	369.86K
354	0-项目摘要.docx	1.39M
355	1-可行性报告.docx	2.29M
356	2-初步设计说明书.docx	4.49M
357	3-设备设计说明书.docx	7.48M
358	3设备设计及选型一览表.docx	162B
359	4-创新性报告.docx	2.15M
360	5-经济分析.docx	1.15M
361	6-安全评价报告.docx	3.02M
362	7-能量集成及换热网络设计.docx	1.49M
363	能量集成及换热网络设计.doc	162B
364	附录1物料平衡书.docx	1.59M
365	附录2能量平衡书.docx	1.51M
366	附录3设备设计及选型一览表.docx	1.02M
367	附录4MSDS一览表.docx	1.29M
368	附录5HAZOP分析报告书.docx	1.04M
369	附录6Phast-罐区泄漏场景模拟报告.docx	3.89M
370	乙烯催化燃烧反应动力学.png	120.88K
371	乙烯催化燃烧反应动力学文献.caj	813.98K
372	乙烯气相乙酰化法合成醋酸乙烯反应动力学文献.pdf	148.68K
373	乙烯气相法合成醋酸乙烯动力学.png	33.01K
