年产33万吨醋酸乙烯工艺项目初步设计（ID:2706803）

查找相似图纸

机械设备 / 非标机械 / 年产33万吨醋酸乙烯工艺项目初步设计

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17598369193286.zip	619.78M
2	备注.txt	578B
3	0-作品清单.docx	1.05M
4	1-工艺综述.docx	2.79M
5	10.1-附录1-物料衡算.docx	1.16M
6	10.2-附录2-能量衡算.docx	1.14M
7	10.3-附录3-危险化学品说明书.docx	1.08M
8	10.4-附录4-设备选型一览表.docx	1.14M
9	10.5-附录5-过程节能及降耗.docx	1.47M
10	11-工艺特点及财务分析表册.docx	1.32M
11	2-初步可行性报告.docx	1.55M
12	3-初步设计说明书.docx	5.15M
13	4-能量集成及换热网络设计.docx	1.64M
14	5-安全评价报告.docx	2.04M
15	6-环境影响评估报告.docx	2.74M
16	7-设备选型与设计.docx	6.56M
17	8-经济分析.docx	1.32M
18	9-创新点说明.docx	4.47M
19	05-初步设计总图册.pdf	6.84M
20	备注.txt	344B
21	PFD图册.pdf	1.01M

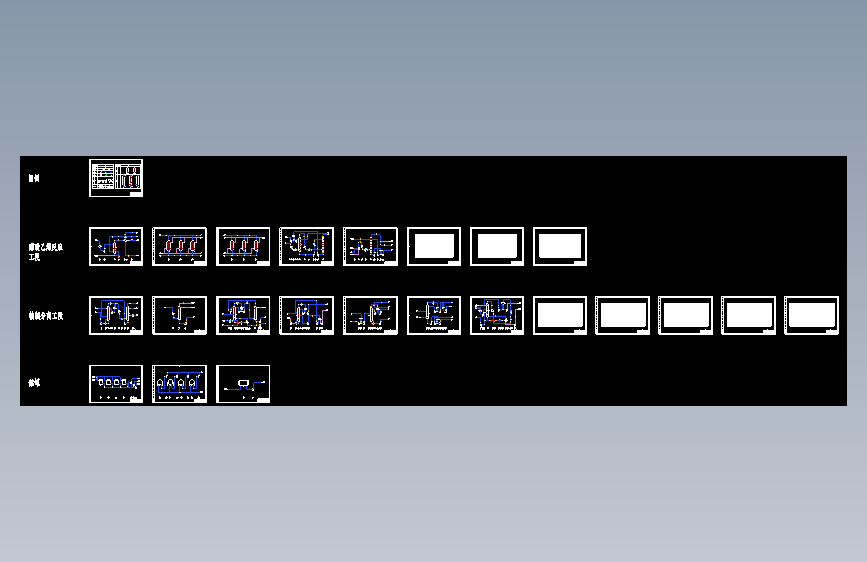

22	工艺物料流程图PFD.dwg	1.98M
23	PID.dwg	1.77M
24	PID.pdf	1.51M
25	醋酸乙烯合成车间平立面图.dwg	496.26K
26	醋酸乙烯合成车间平立面图.pdf	278.98K
27	醋酸乙烯精制分离车间平立面图.dwg	953.04K
28	醋酸乙烯精制分离车间平立面图.pdf	891.32K
29	厂区平面布置图.dwg	260.90K
30	厂区平面布置图.pdf	465.62K
31	01-反应器R0101工艺条件图.dwg	230.56K
32	01-反应器R0101工艺条件图.pdf	116.25K
33	02-冷凝塔T0102工艺条件图.dwg	467.75K
34	02-冷凝塔T0102工艺条件图.pdf	105.78K
35	03-换热器E0209工艺条件图.dwg	124.20K
36	03-换热器E0209工艺条件图.pdf	146.85K
37	01-反应器R0101装配图.dwg	257.25K
38	01-反应器R0101装配图.pdf	422.50K
39	02-冷凝塔T0102装配图.dwg	1.78M
40	02-冷凝塔T0102装配图.pdf	301.74K
41	03-换热器E0209装配图.dwg	194.08K
42	03-换热器E0209装配图.pdf	283.88K
43	典型设备总装配图.pdf	687.99K
44	1.dwg	290.97K
45	10.dwg	73.87K
46	2.dwg	288.34K
47	3.dwg	288.34K
48	4.dwg	288.13K
49	5.dwg	286.18K
50	6.dwg	73.34K
51	7.dwg	72.30K
52	8.dwg	72.90K
53	9.dwg	72.78K
54	管道轴测图ISO.pdf	231.95K

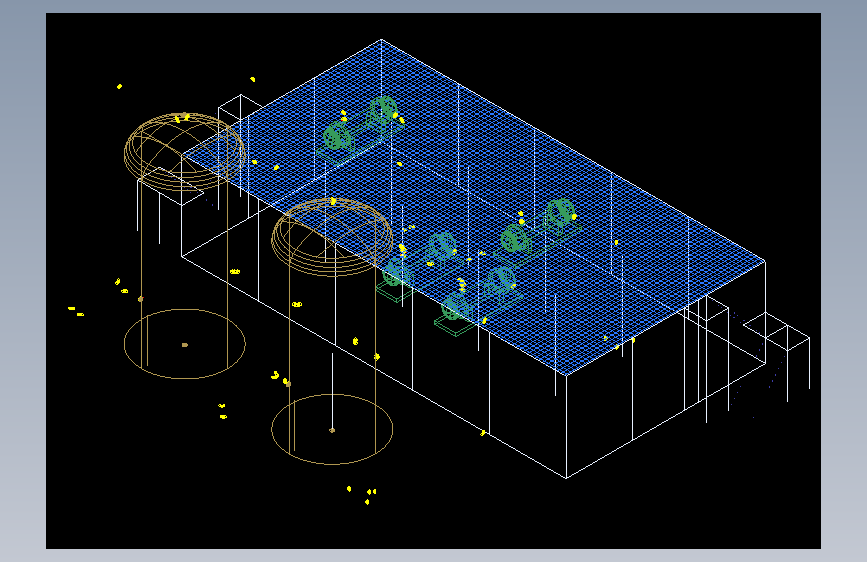

55	醋酸乙烯合成车间三维.dwg	26.03M
56	醋酸乙烯精制分离车间三维.dwg	32.44M

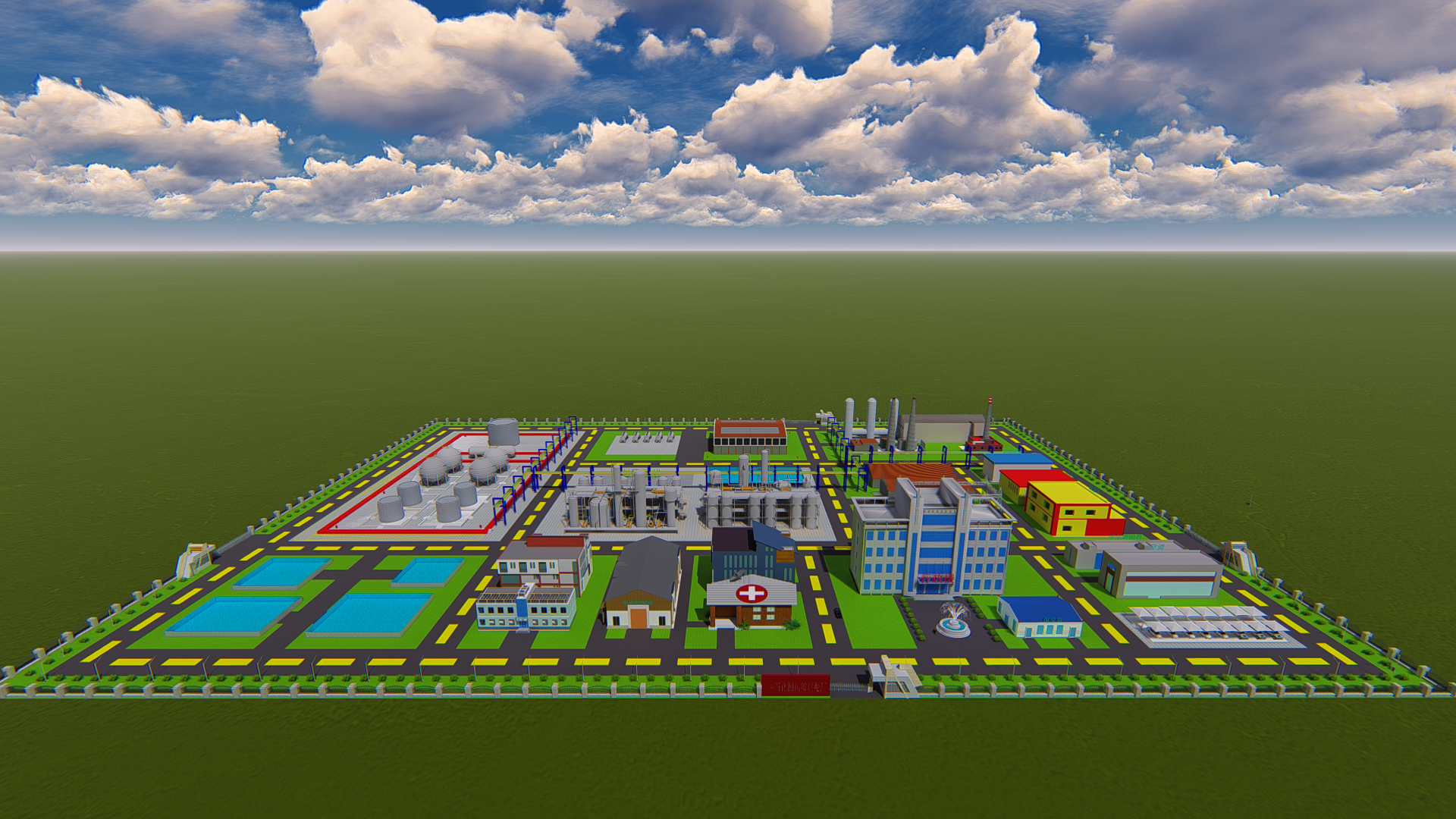

57	俯视图.png	7.91M

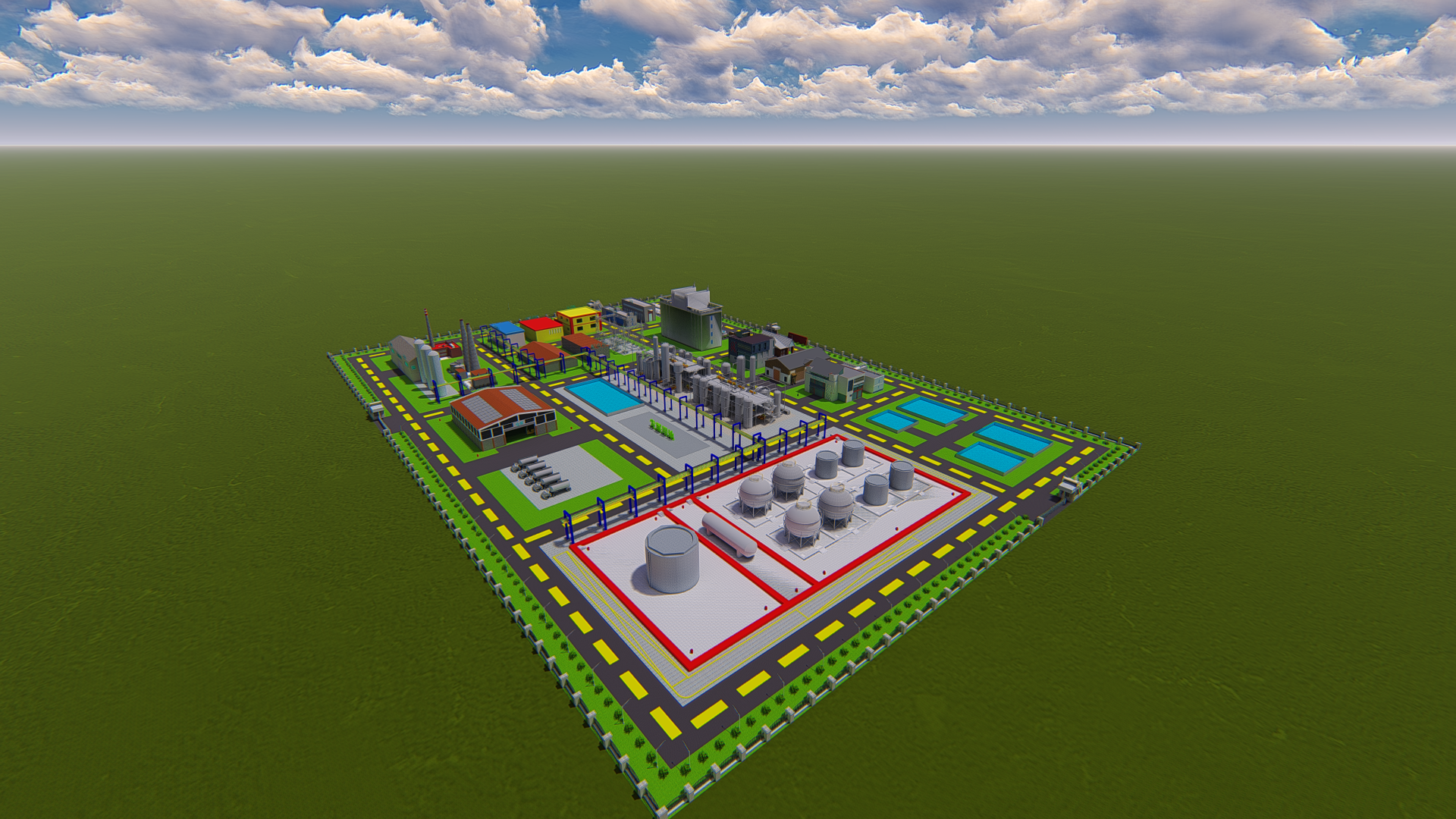

58	斜视图1.png	7.91M

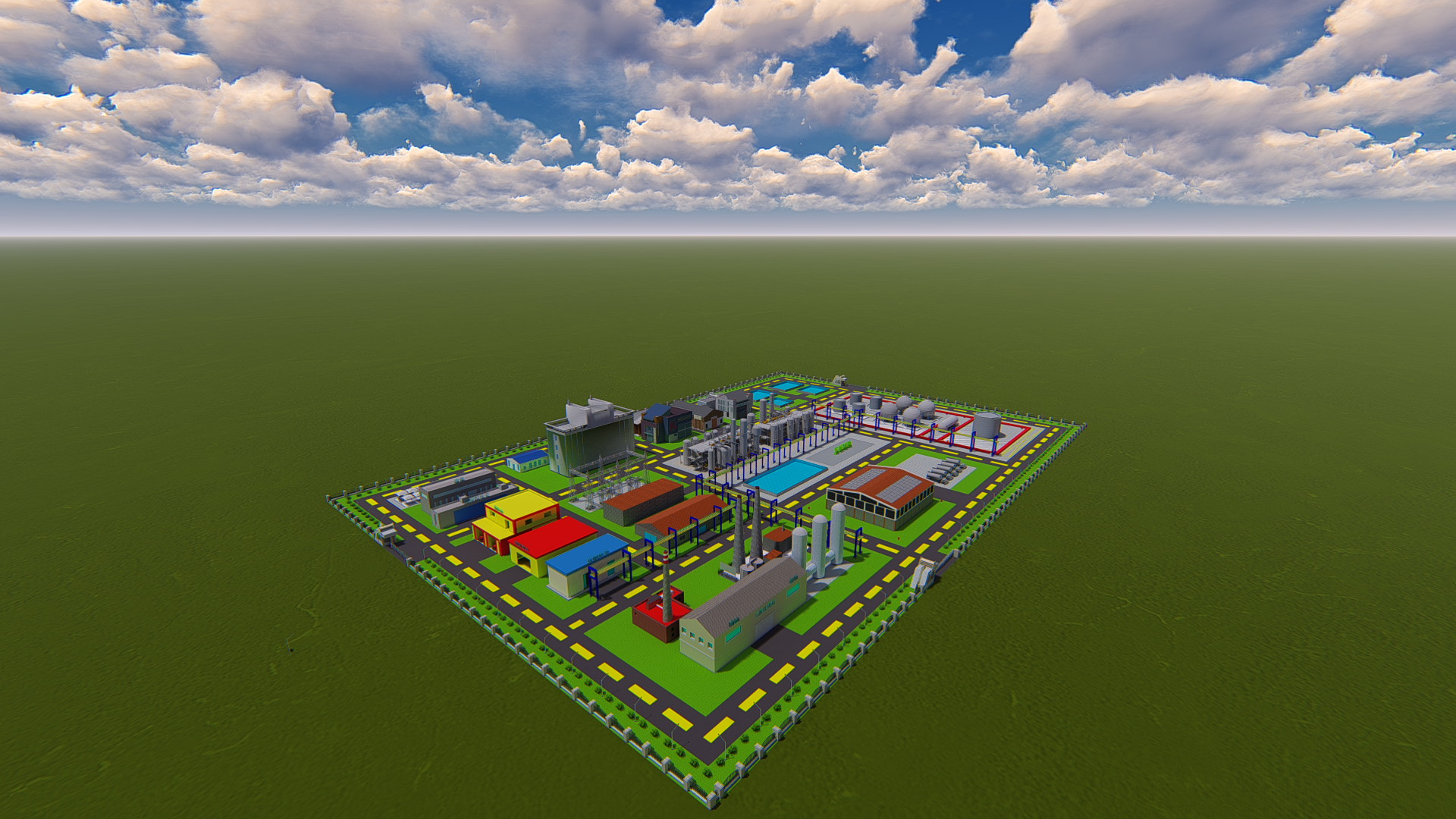

59	斜视图2.png	7.91M

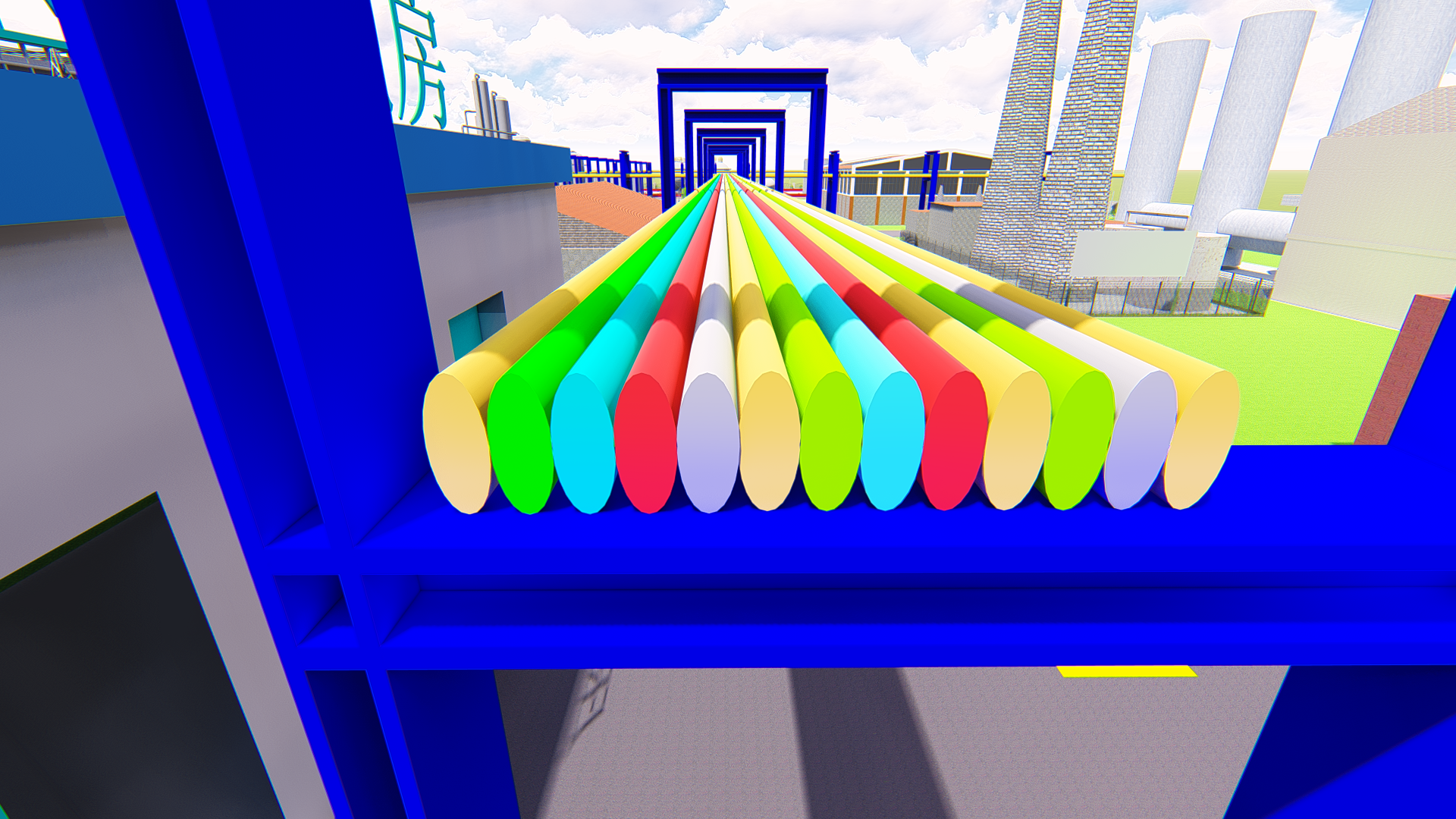

60	管道.png	7.91M

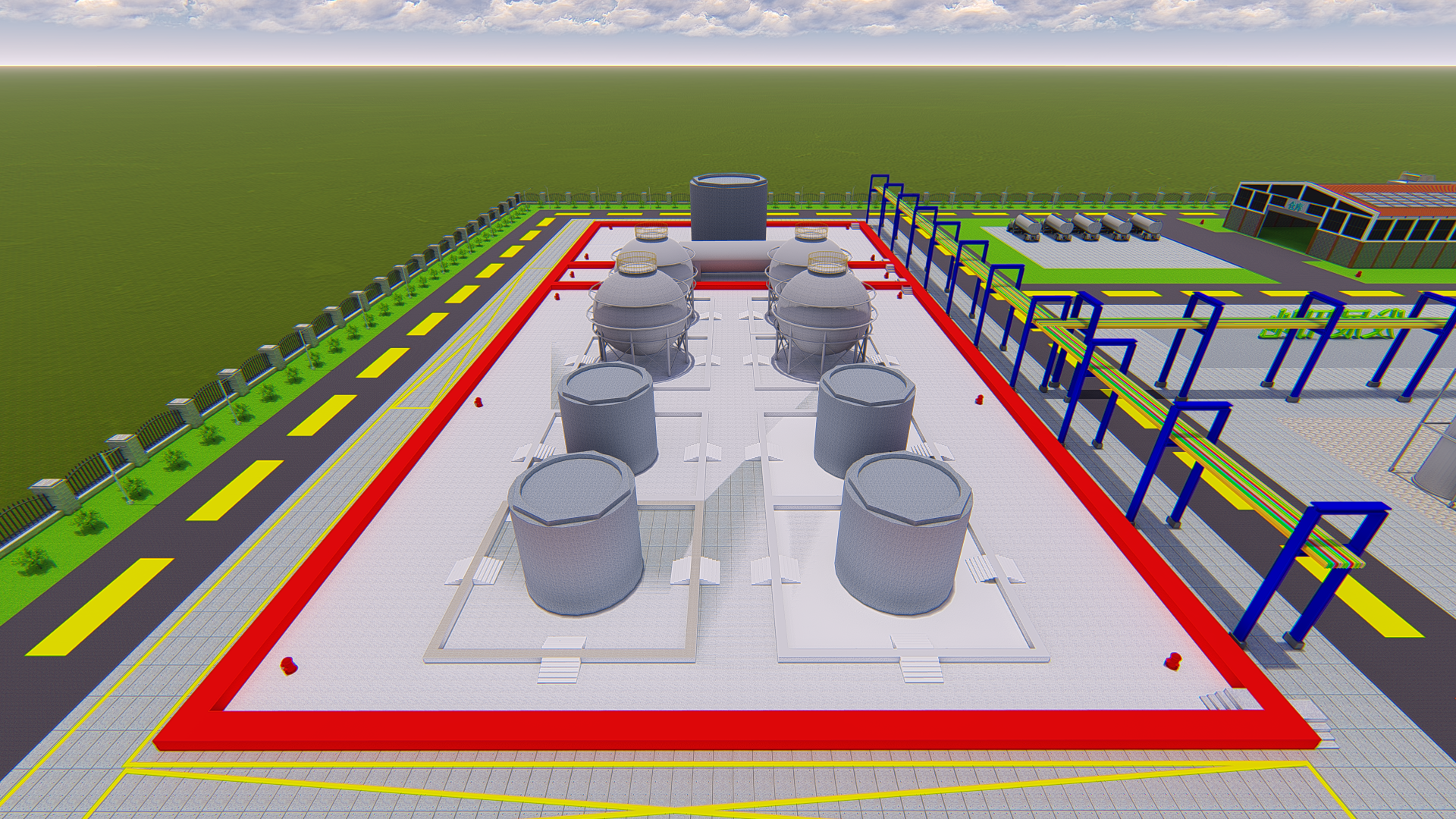

61	罐区.png	7.91M
62	行政楼.png	7.91M

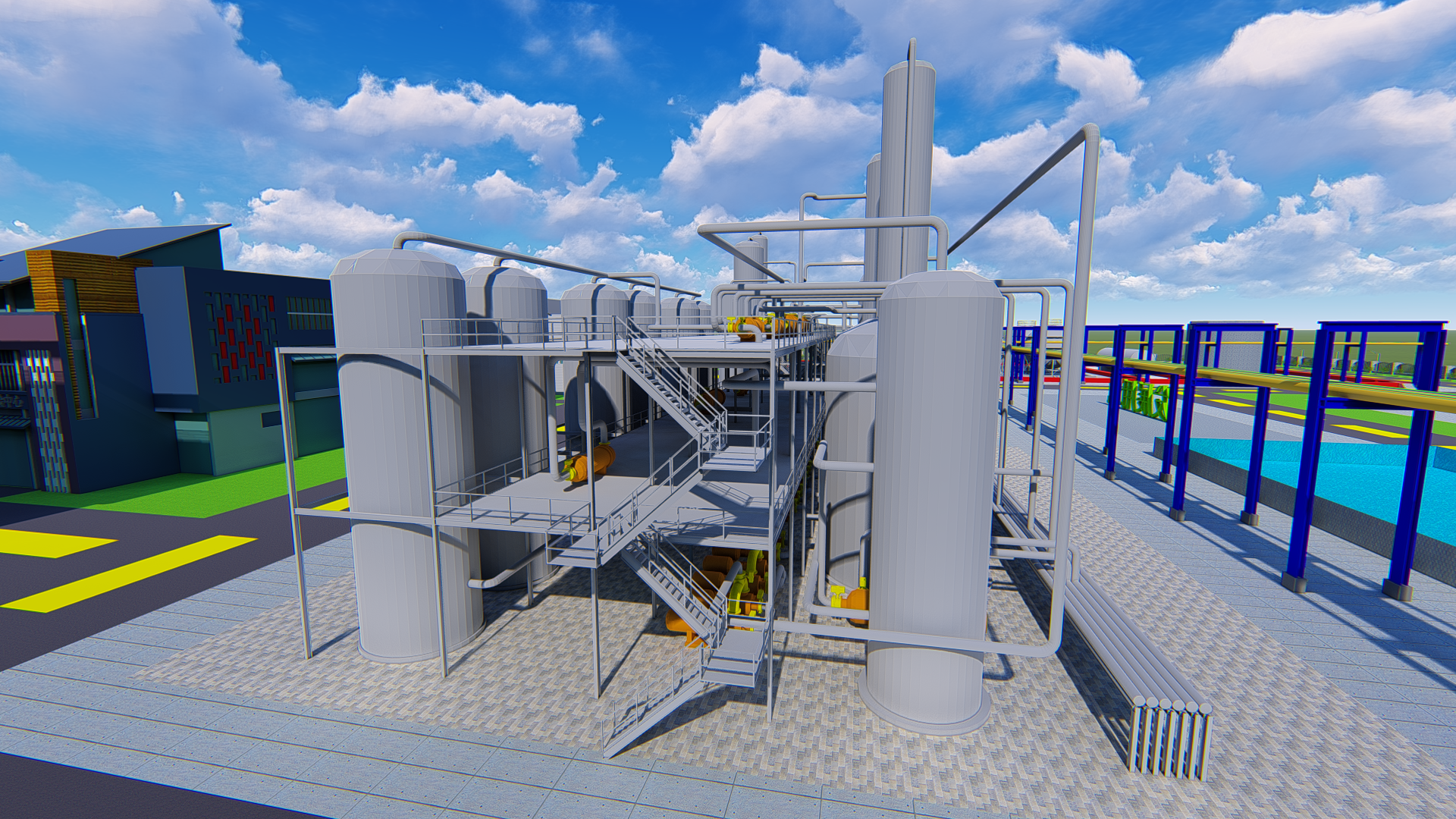

63	车间.png	7.91M
64	车间三维效果图.pdf	2.19M
65	厂区三维源文件.skp	387.50M
66	01-全流程模拟-（无热泵，无双效精馏，无换热网络）.bkp	2.18M
67	02-全流程模拟-（含热泵，含双效精馏，无换热网络）.bkp	2.74M
68	03-全流程模拟-（含热泵，含双效精馏，含换热网络）.bkp	6.01M
69	04-全流程塔参数优化塔内构件带入.bkp	21.88M
70	T0101脱气塔-DESIGN-交互尺寸计算.bkp	13.61M
71	T0101脱气塔-DESIGN-核算.bkp	13.64M
72	T0101脱气塔-FEEDSTAGE-1-37.bkp	13.08M
73	T0101脱气塔-NSTAGE.bkp	13.10M
74	T0102冷凝塔-塔内件-DESIGN-交互尺寸设计.bkp	13.58M
75	T0102冷凝塔-塔内件-DESIGN-核算.bkp	13.56M
76	T0102冷凝塔-NSTAGE.bkp	13.11M
77	T0103乙炔脱水塔-DESIGN-交互尺寸设计.bkp	322.84K
78	T0103乙炔脱水塔-DESIGN-核算.bkp	332.39K
79	T0103乙炔脱水塔-FEEDSTAGE.bkp	283.81K
80	T0103乙炔脱水塔-NSTAGE.bkp	251.29K
81	T0103乙炔脱水塔-醋酸温度.bkp	257.72K
82	T0103乙炔脱水塔-醋酸用量.bkp	259.67K
83	T0201脱气塔-DESIGN-交互尺寸设计.bkp	1.49M
84	T0201脱气塔-DESIGN-核算.bkp	1.48M
85	T0201脱气塔-FEEDSTAGE-1-28.bkp	265.58K
86	T0201脱气塔-FEEDSTAGE-2-7.bkp	283.48K
87	T0201脱气塔-NSTAGE.bkp	282.17K
88	T0201脱气塔-RR.bkp	258.55K
89	T0201脱气塔-塔顶采出量.bkp	288.16K
90	T0202第一洗涤塔-DESIGN-交互尺寸设计.bkp	625.57K
91	T0202第一洗涤塔-DESIGN-核算.bkp	622.82K
92	T0202第一洗涤塔-FEEDSTAGE-2-32.bkp	327.50K
93	T0202第一洗涤塔-NSTAGE.bkp	340.32K
94	T0202第一洗涤塔-醋酸用量.bkp	350.86K
95	T0203第二洗涤塔-交互设计计算.bkp	223.63K
96	T0203第二洗涤塔-核算.bkp	234.14K
97	T0203第二洗涤塔-NSTAGR.bkp	374.36K
98	T0203第二洗涤塔-吸收剂水用量.bkp	346.44K
99	T0204粗分塔-DESIGN-交互尺寸设计.bkp	997.63K
100	T0204粗分塔-DESIGN-核算.bkp	1.26M
101	T0204粗分塔-FEEDSTAGE-2-13.bkp	503.07K
102	T0204粗分塔-FEEDSTAGE-2-21.bkp	495.81K
103	T0204粗分塔-NSTAGE.bkp	490.42K
104	T0204粗分塔-RR.bkp	449.13K
105	T0205乙醛萃取塔-萃取剂水温度.bkp	327.85K
106	T0205乙醛萃取塔-萃取剂水用量.bkp	331.97K
107	T0206乙醛精制塔-交互尺寸设计.bkp	2.02M
108	T0206乙醛精制塔-核算.bkp	2.15M
109	T0206乙醛精制塔-DSTWU.bkp	296.90K
110	T0206乙醛精制塔-FEEDSTAGE.bkp	811.20K
111	T0206乙醛精制塔-NSTAGE.bkp	1.48M
112	T0206乙醛精制塔-RR.bkp	793.54K
113	T0206乙醛精制塔-侧线采出位置.bkp	875.73K
114	T0206乙醛精制塔-侧线采出量.bkp	893.33K
115	T0206乙醛精制塔-塔顶采出率.bkp	824.36K
116	T0206乙醛精制塔-设计规定.bkp	927.01K
117	T0208醋酸乙烯精馏塔-交互尺寸设计含T0208-A和T0208B.bkp	1.46M
118	T0208醋酸乙烯精馏塔-核算含T0208-A和T0208B.bkp	1.56M
119	T0208醋酸乙烯精馏塔-DSTWU.bkp	307.01K
120	T0208醋酸乙烯精馏塔-FEEDSTAGE.bkp	588.14K
121	T0208醋酸乙烯精馏塔-NSTAGE.bkp	475.75K
122	T0208醋酸乙烯精馏塔-RR.bkp	545.99K
123	T0208醋酸乙烯精馏塔-塔顶采出率.bkp	566.64K
124	T0208醋酸乙烯精馏塔-设计规定.bkp	561.98K
125	T0208醋酸乙烯精馏塔-辅助双塔系统.bkp	1.34M
126	T0209醋酸精馏塔-交互尺寸设计.bkp	19.00M
127	T0209醋酸精馏塔-核算.bkp	19.07M
128	T0209醋酸精馏塔-DESIGN-交互尺寸设计.bkp	1.80M
129	T0209醋酸精馏塔-DESIGN-核算.bkp	1.75M
130	T0209醋酸精馏塔-FEEDSTAGE2-37.bkp	1.83M
131	T0209醋酸精馏塔-FEEDSTAGE2-38.bkp	1.88M
132	T0209醋酸精馏塔-NSTAGE.bkp	1.30M
133	T0209醋酸精馏塔-RR.bkp	1.84M
134	T0209醋酸精馏塔-侧线采出位置.bkp	1.79M
135	T0209醋酸精馏塔-侧线采出量.bkp	1.83M
136	T0209醋酸精馏塔-共沸剂水用量.bkp	1.71M
137	T0209醋酸精馏塔-塔顶采出率.bkp	1.87M
138	02-T0206乙醛精制塔参数优化说明.docx	1.45M
139	03-T0206乙醛精制塔参数优化说明.pdf	1.21M
140	T0206乙醛精制塔-DSTWU.bkp	296.90K
141	T0206乙醛精制塔-FEEDSTAGE.bkp	811.20K
142	T0206乙醛精制塔-NSTAGE.bkp	1.48M
143	T0206乙醛精制塔-RR.bkp	793.54K
144	T0206乙醛精制塔-侧线采出位置.bkp	875.73K
145	T0206乙醛精制塔-侧线采出量.bkp	893.33K
146	T0206乙醛精制塔-塔顶采出率.bkp	824.36K
147	T0206乙醛精制塔-设计规定.bkp	927.01K
148	T0102冷凝塔-塔内件-DESIGN-交互尺寸设计.bkp	13.58M
149	T0102冷凝塔-塔内件-DESIGN-核算.bkp	13.56M
150	T0209醋酸精馏塔-（无热泵共沸精馏）.bkp	1.72M
151	T0209醋酸精馏塔-（热泵共沸精馏）.bkp	5.77M
152	T0208醋酸乙烯精馏塔-含双效精馏.bkp	1.24M
153	T0208醋酸乙烯精馏塔-无双效精馏.bkp	515.96K
154	T0208醋酸乙烯精馏塔-辅助双塔系统.bkp	1.34M
155	01-流股提取-含节能技术.xlsx	11.58K
156	02-流股提取-无节能技术.xlsx	12.07K
157	03-全流程（无热泵，无双效精馏，无换热网络）.hch	5.64M
158	04-全流程（含热泵，含双效精馏，无换热网络）.hch	662.46K
159	05-全流程-（含热泵，含双效精馏，含换热网络）.hch	623.08K
160	06-全流程模拟-（无热泵，无双效精馏，无换热网络）.bkp	2.18M
161	07-全流程模拟-（含热泵，含双效精馏，无换热网络）.bkp	2.74M
162	08-全流程模拟-（含热泵，含双效精馏，含换热网络）.bkp	7.03M
163	E0209-OverallSummary.pdf	285.24K
164	E0209-TEMASheet.pdf	321.67K
165	E0209.EDR	284.50K
166	E0210-OverallSummary.pdf	281.68K
167	E0210-TEMASheet.pdf	318.43K
168	E0210.EDR	250.43K
169	E0101.EDR	314.85K
170	E0102.edr	281.80K
171	E0103.EDR	328.96K
172	E0104.EDR	282.04K
173	E0105.EDR	329.10K
174	E0106.EDR	267.53K
175	E0107.EDR	373.33K
176	E0108.EDR	294.56K
177	E0201.EDR	276.72K
178	E0202.EDR	267.62K
179	E0203.EDR	282.35K
180	E0204.EDR	374.28K
181	E0205.EDR	265.50K
182	E0206.EDR	268.12K
183	E0207.EDR	256.33K
184	E0208.EDR	451.83K
185	E0209.EDR	284.50K
186	E0210.EDR	249.61K
187	E0211.EDR	277.15K
188	E0212.EDR	270.87K
189	E0213.EDR	285.40K
190	E0214.EDR	394.25K
191	E0215.EDR	269.52K

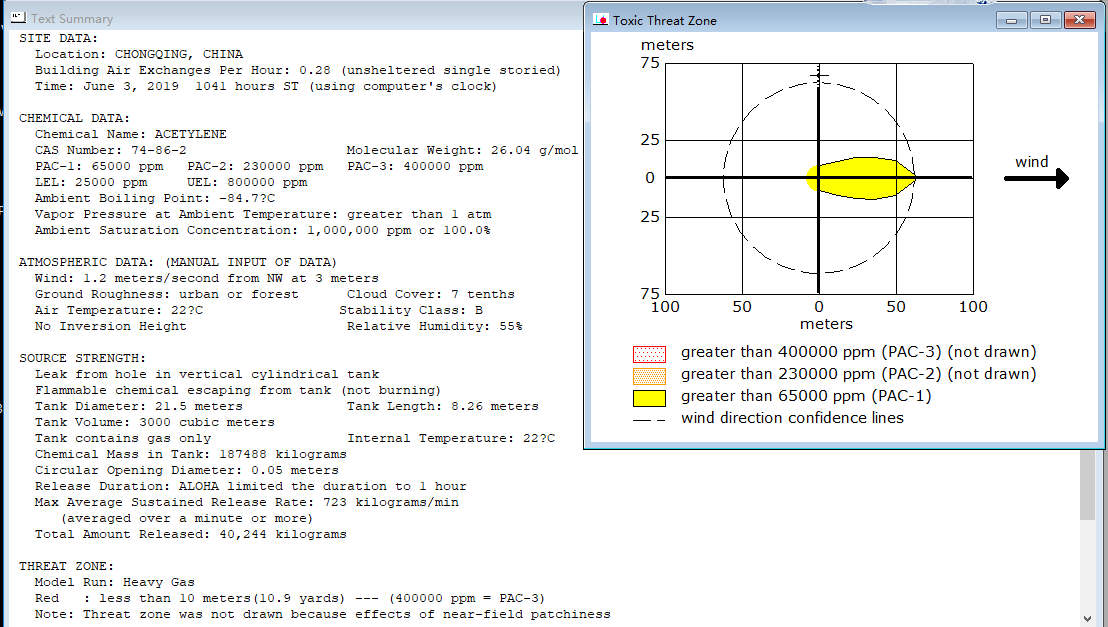

192	E0216.EDR	298.99K
193	E0217.EDR	219.70K
194	反应器强度校核.doc	2.73M
195	反应器强度校核.fx3	25.63K
196	塔设备强度校核.cn2	30.20K

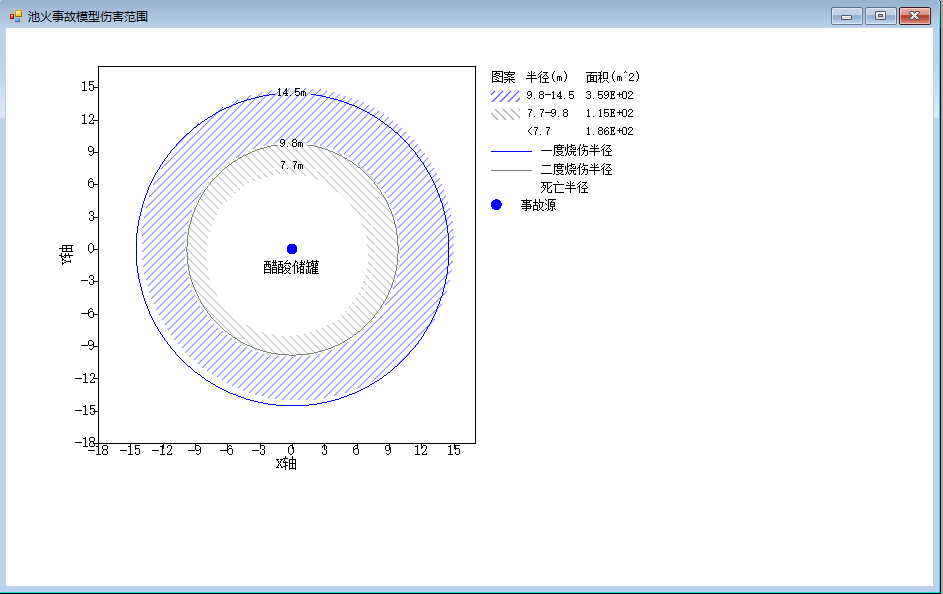

197	塔设备强度校核.doc	679.50K
198	换热器强度校核.doc	2.84M
199	换热器强度校核.fx3	25.63K
200	球罐强度校核.doc	440.00K
201	球罐校核源文件.sp2	21.59K

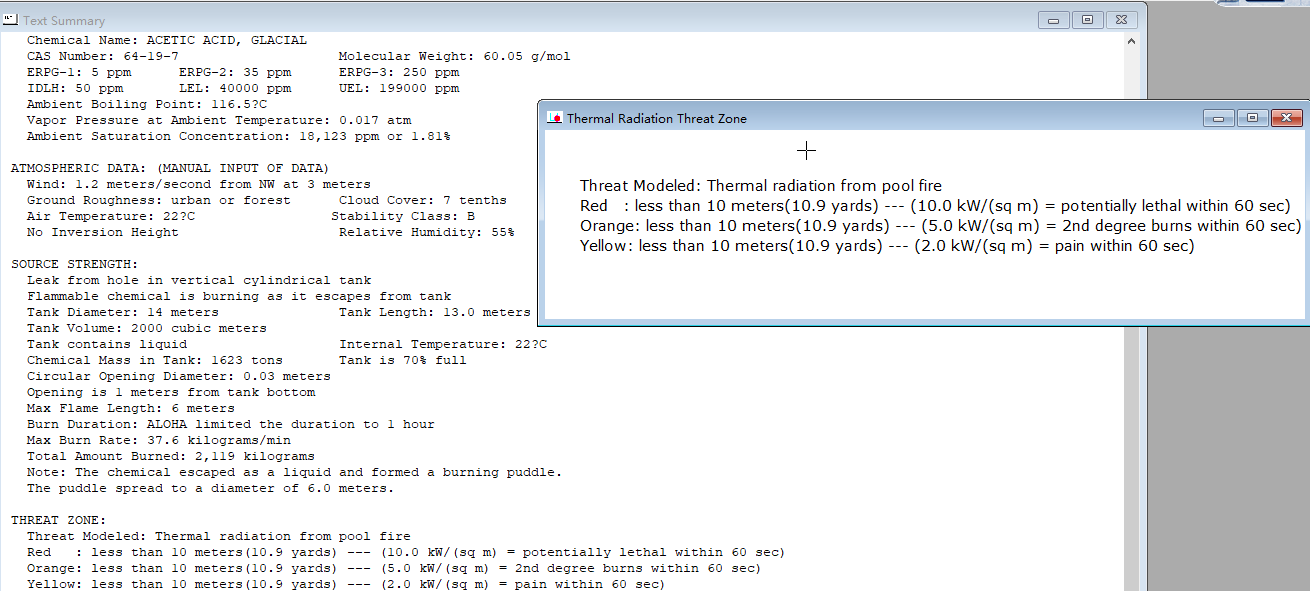

202	HAC储罐BLEVE事故模拟.png	65.99K
203	HAC储罐模拟.alo	4.73K
204	HAC储罐池火灾模拟.png	67.14K

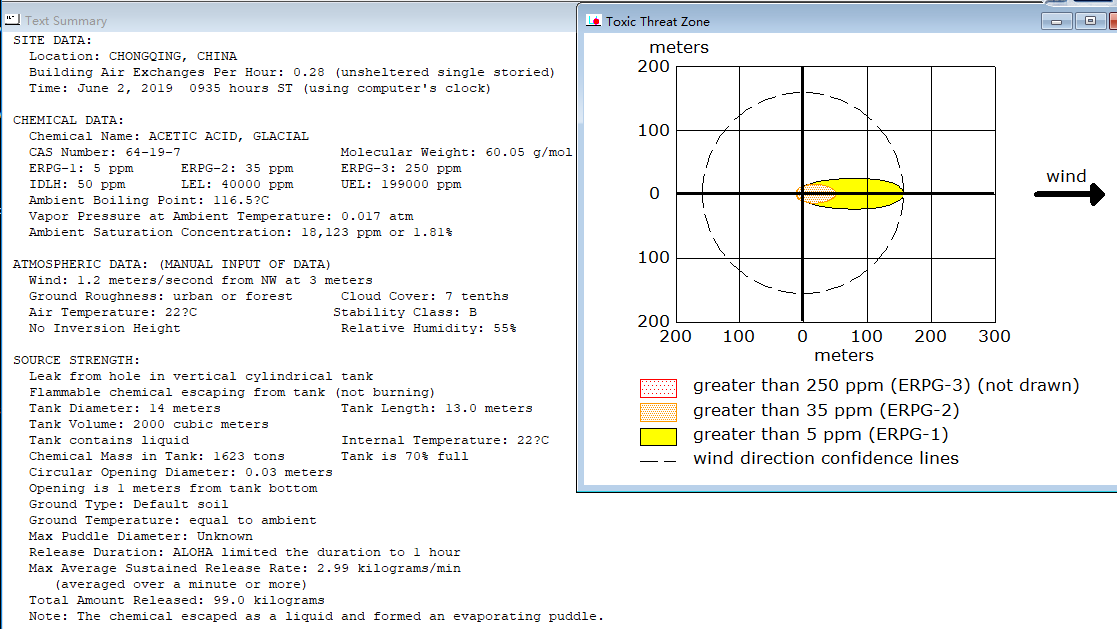

205	HAC储罐泄露中毒事故.png	65.20K

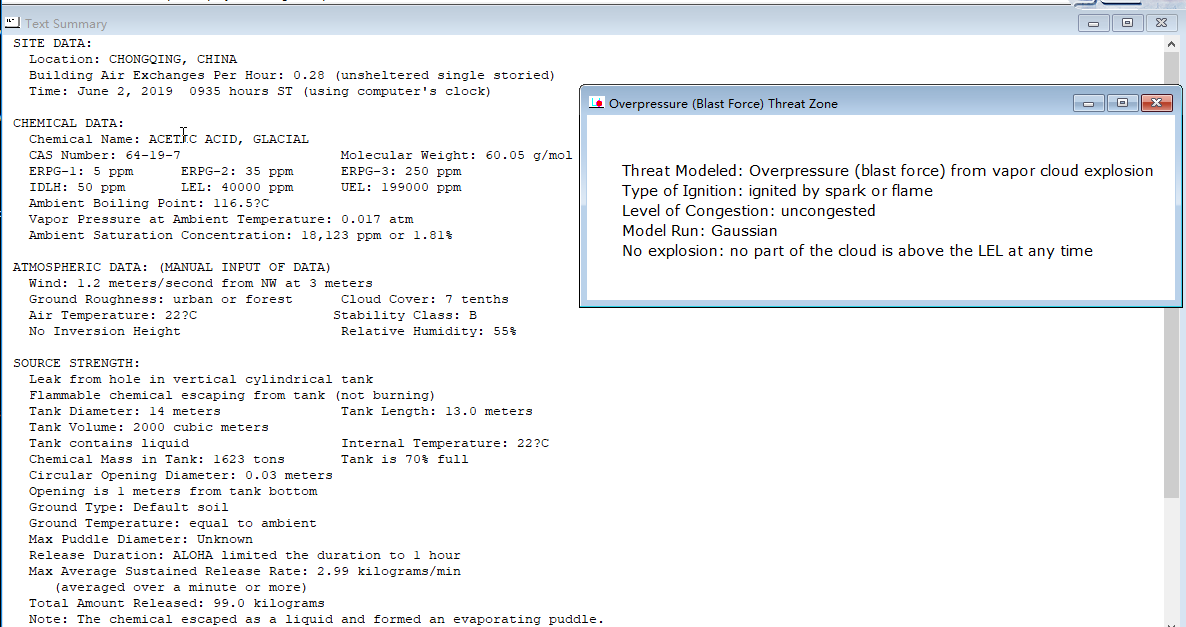

206	HAC蒸汽云爆炸事故.png	63.85K

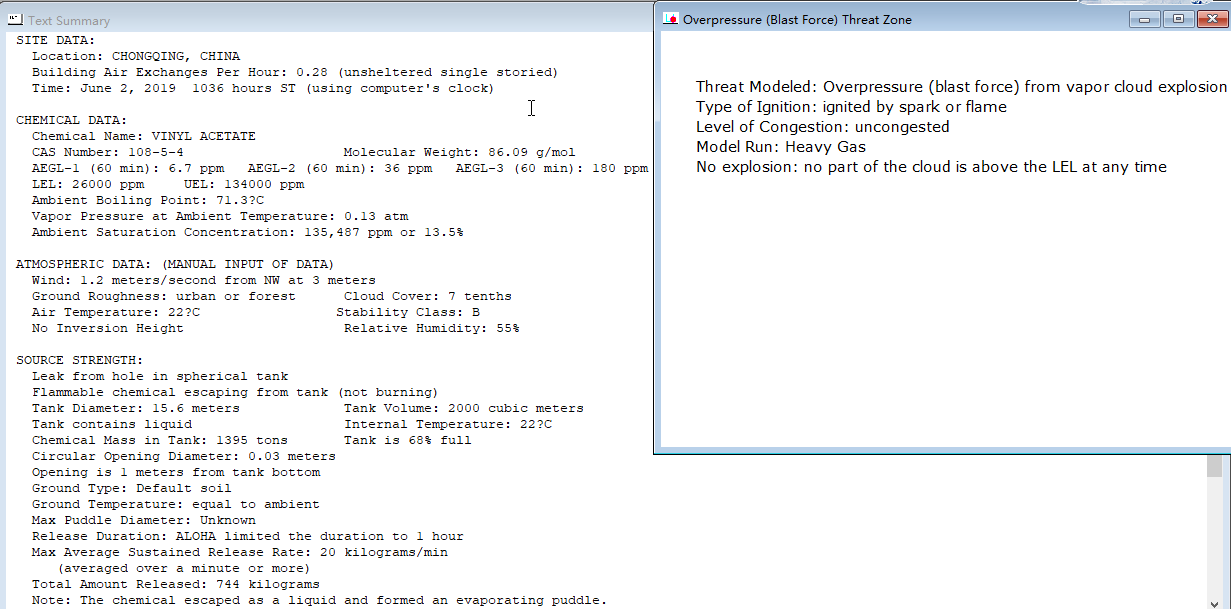

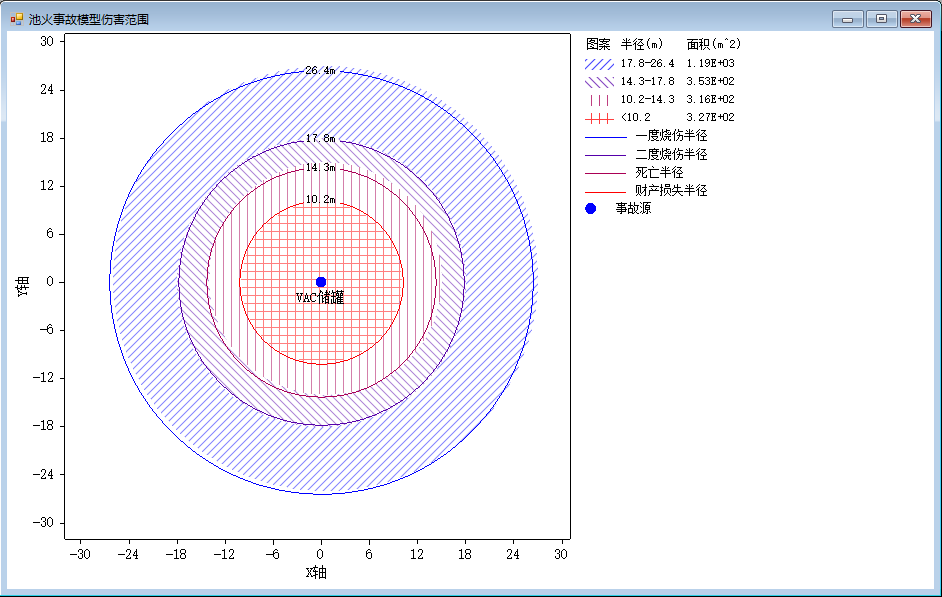

207	VAC储罐.alo	4.73K

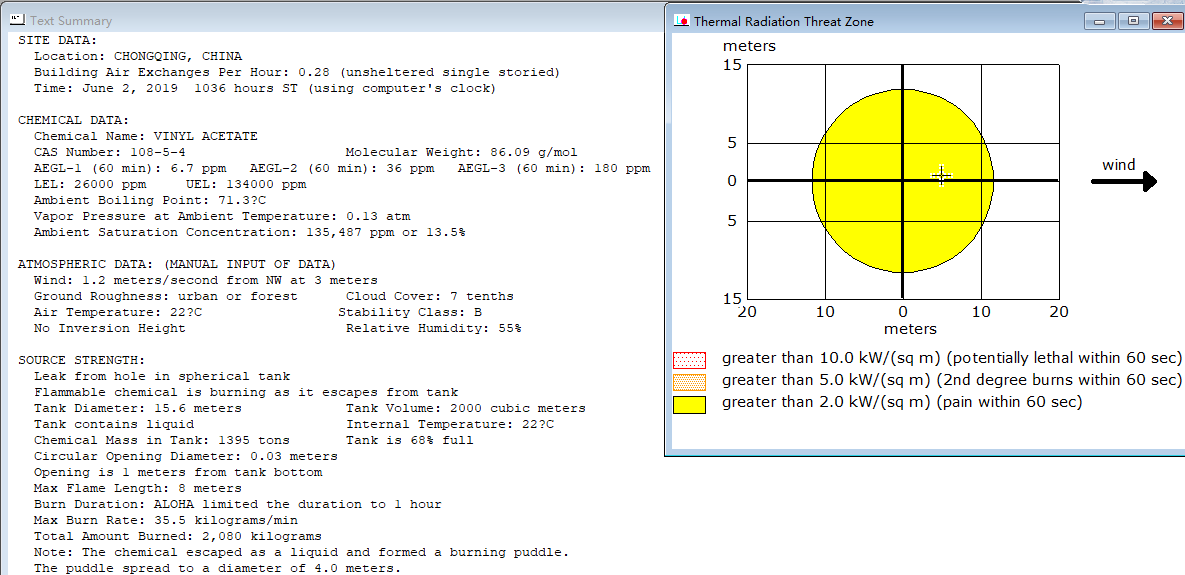

208	VAC储罐BLEVE事故模拟.png	60.99K

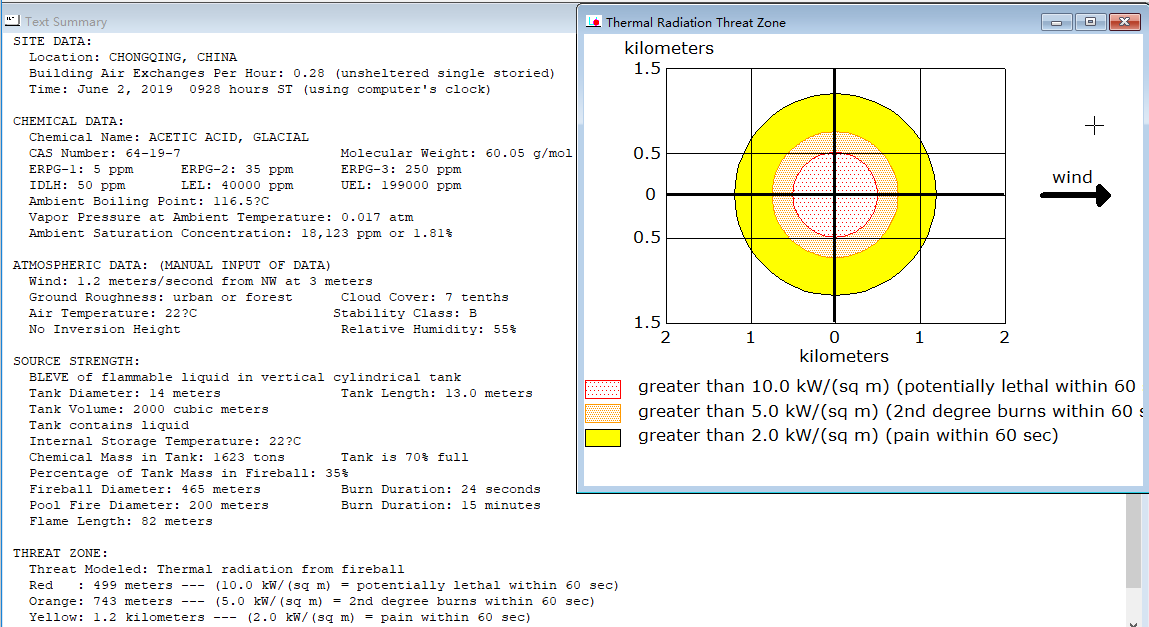

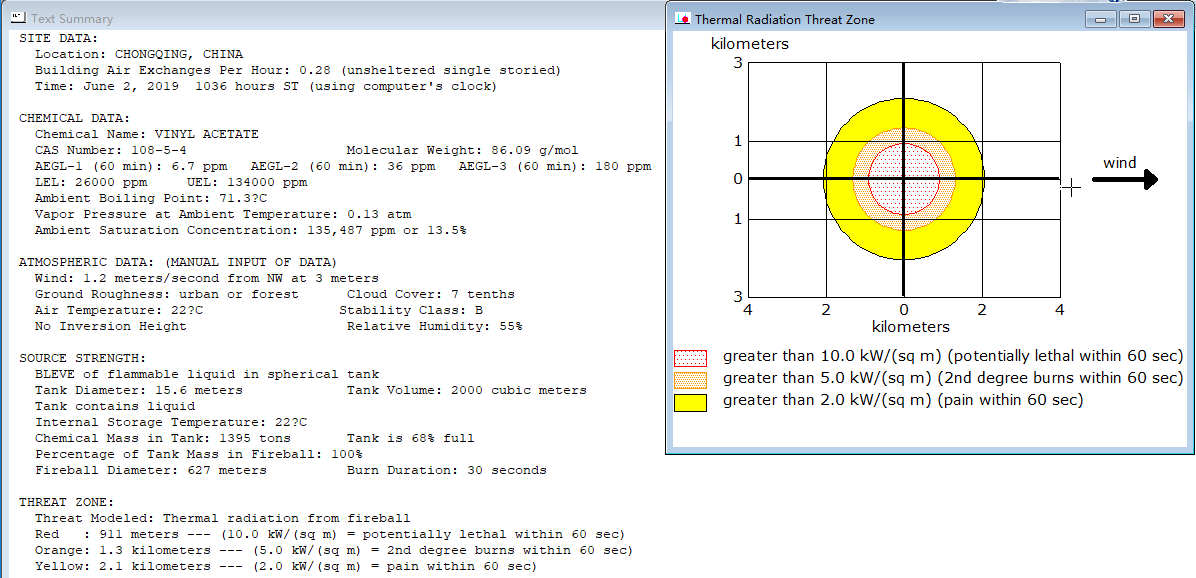

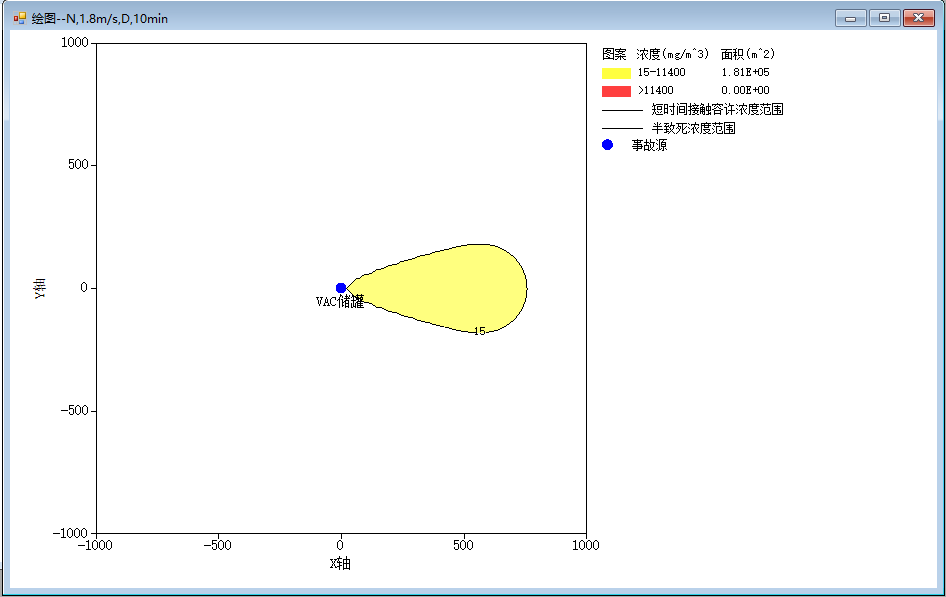

209	VAC储罐池火灾模拟.png	62.89K

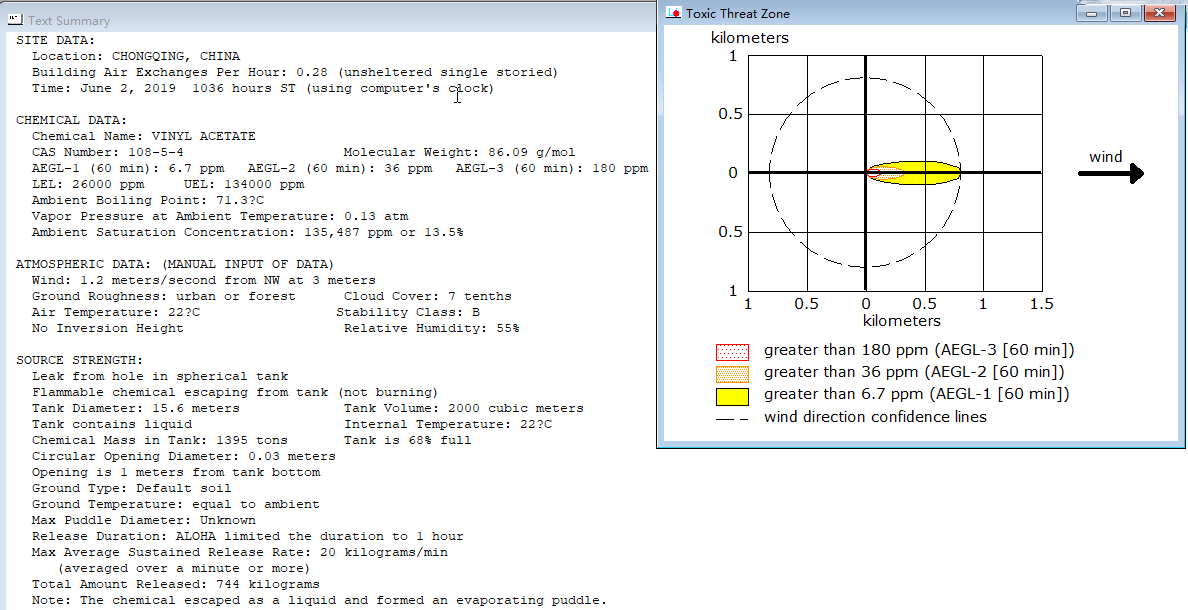

210	VAC储罐泄露中毒模拟.png	63.27K
211	VAC蒸汽云爆炸事故.png	59.63K

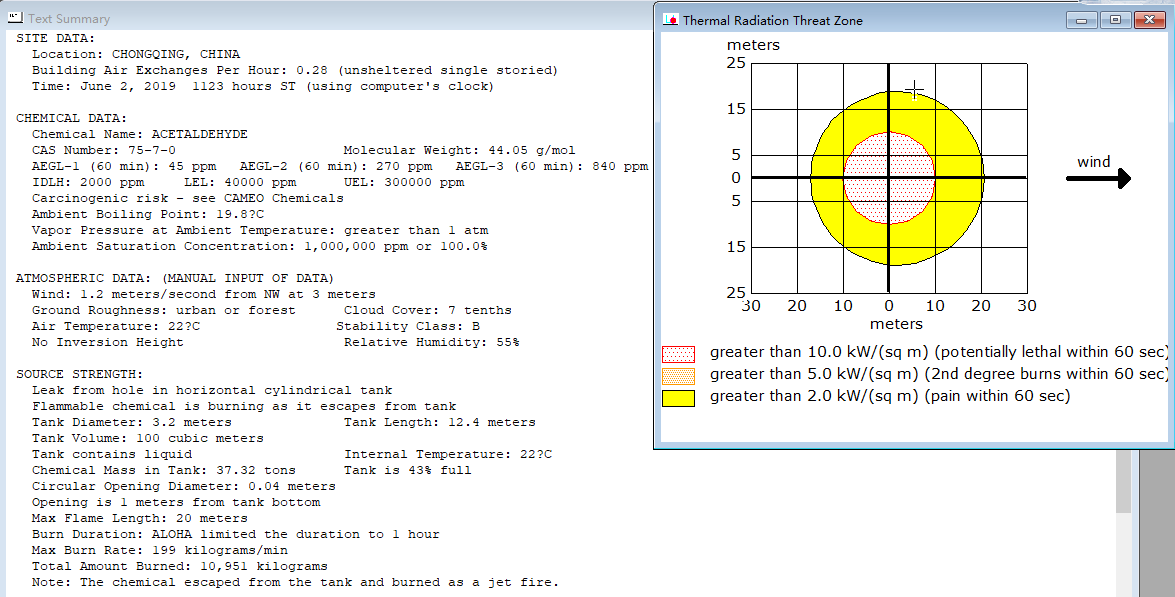

212	乙醛储罐BLEVE事故模拟.png	64.87K
213	乙醛储罐模拟.alo	4.73K

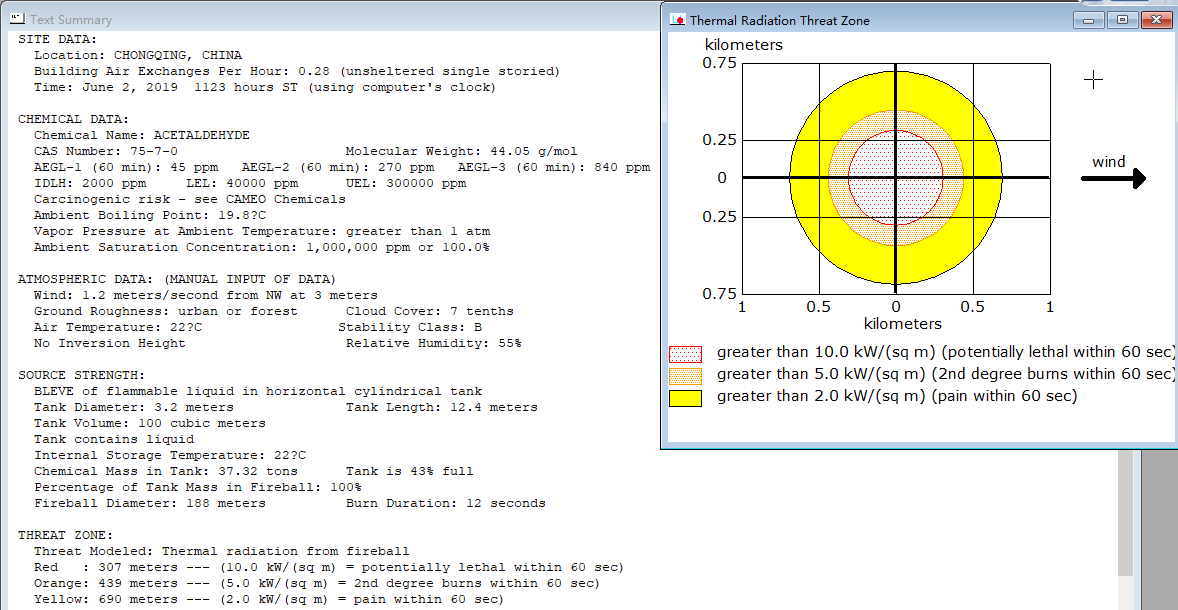

214	乙醛储罐池火灾事故模拟.png	67.54K

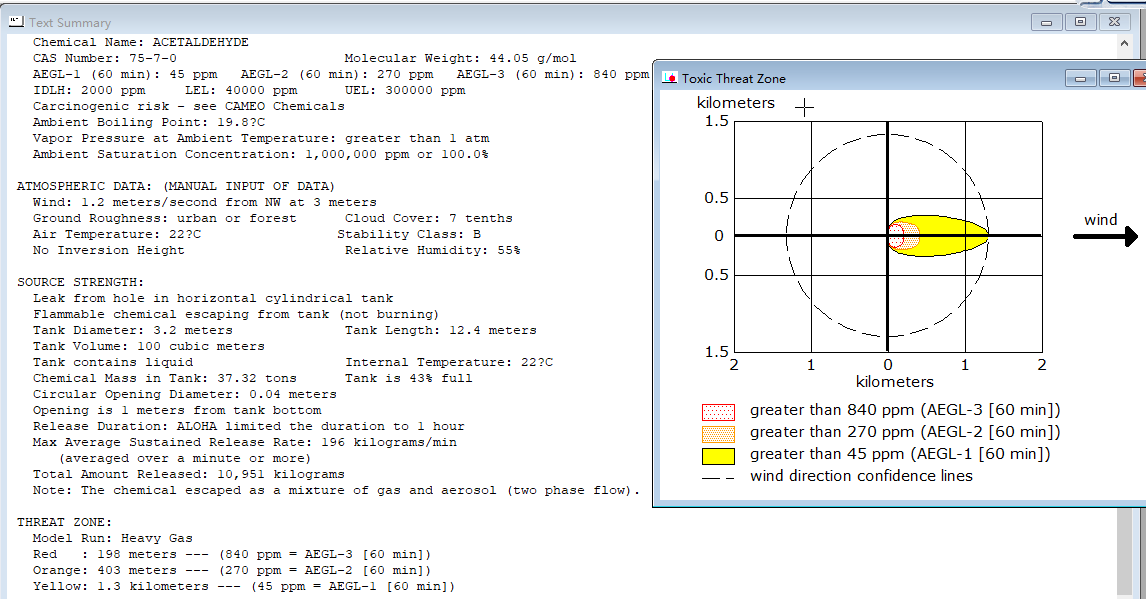

215	乙醛储罐泄露事故模拟.png	64.36K

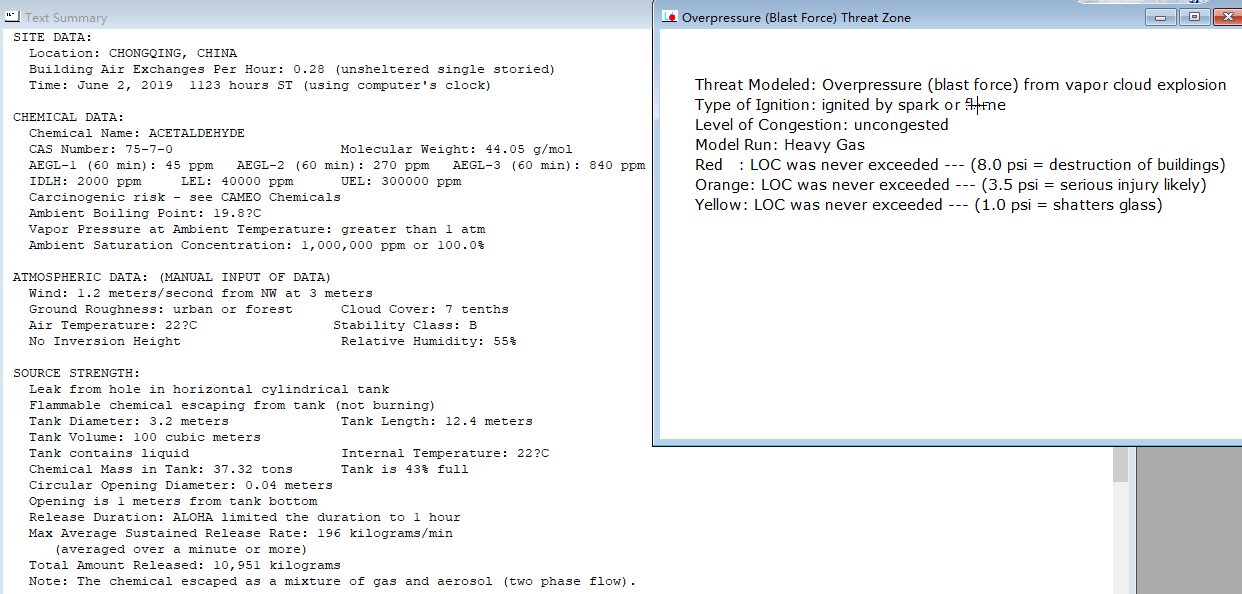

216	乙醛蒸汽云爆炸事故模拟.png	62.61K

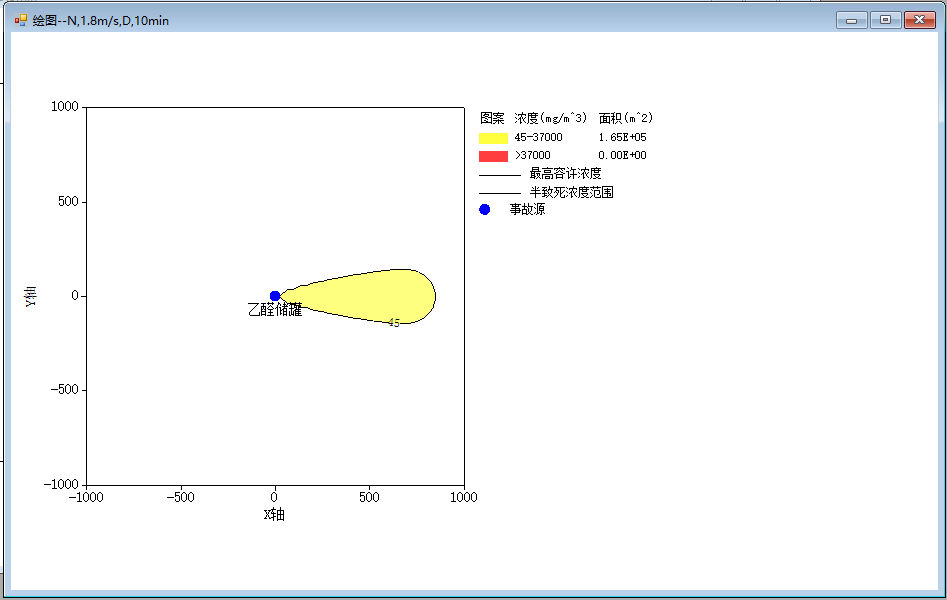

217	乙炔储罐模拟.alo	4.73K

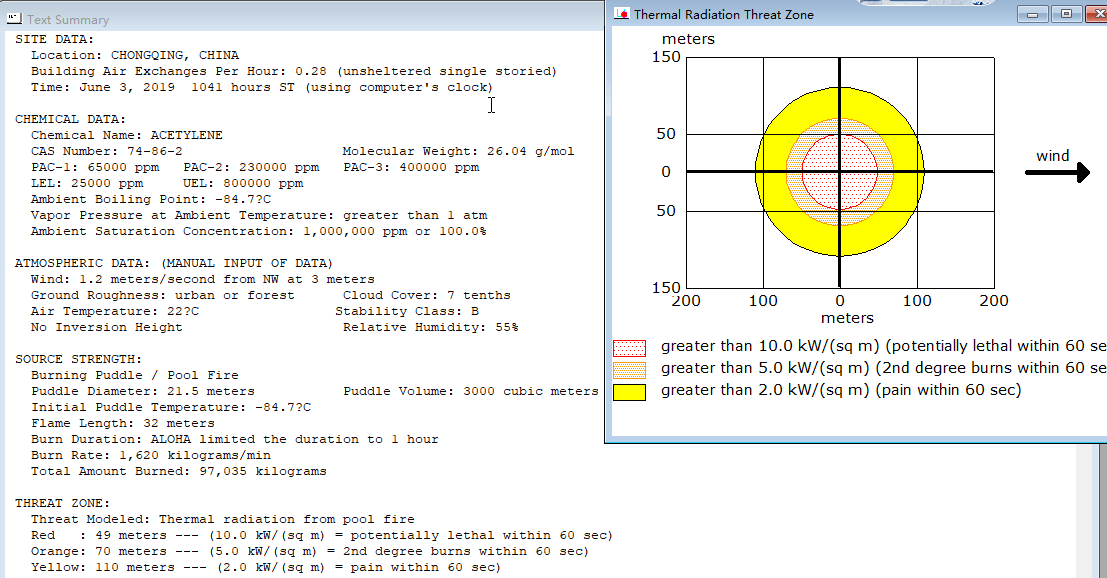

218	乙炔储罐池火灾事故模拟.png	62.14K

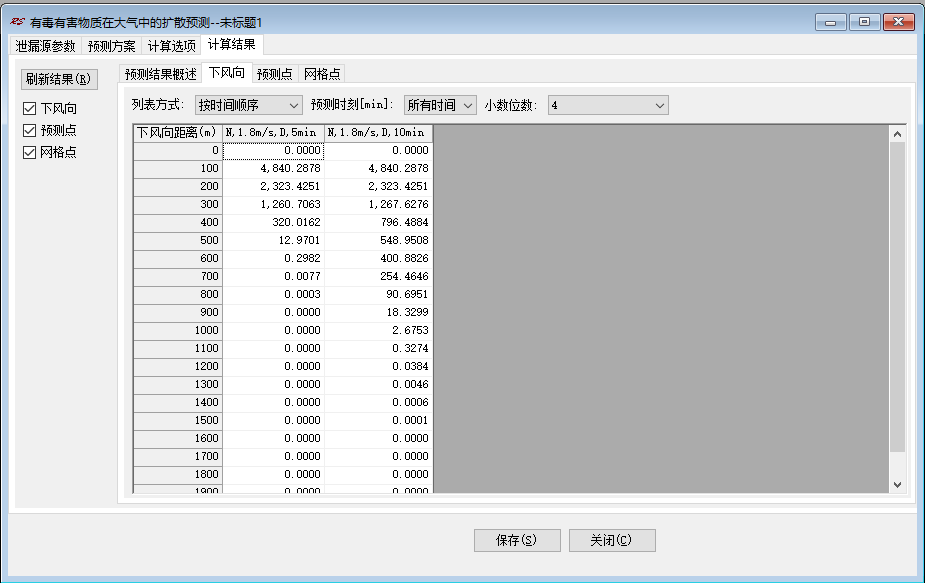

219	乙炔储罐泄露中毒事故模拟.png	64.54K

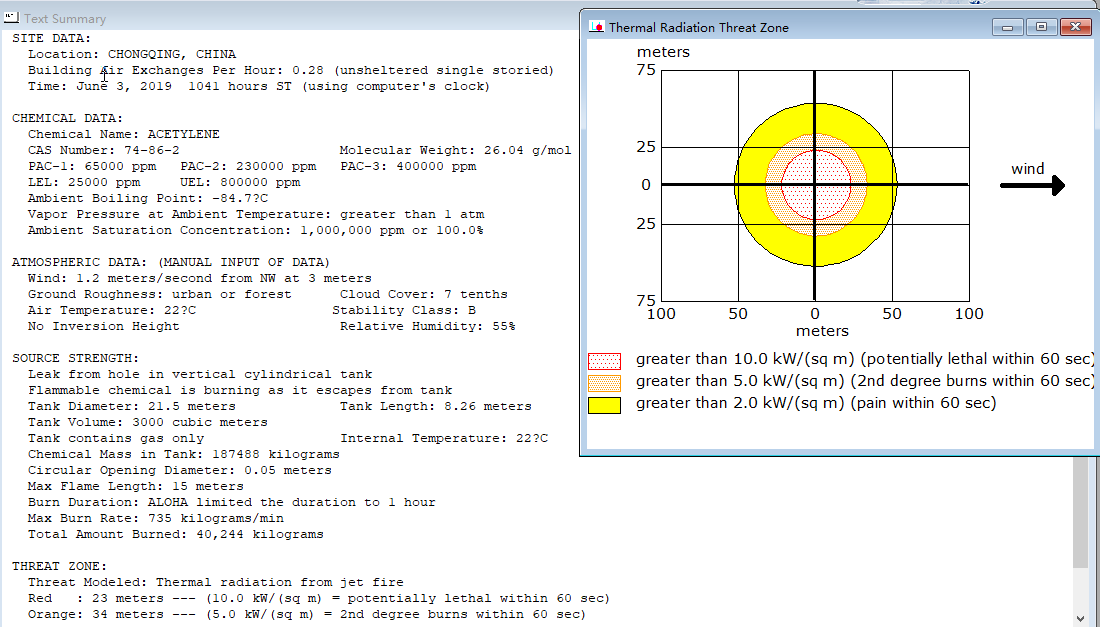

220	乙炔储罐热辐射.png	66.05K

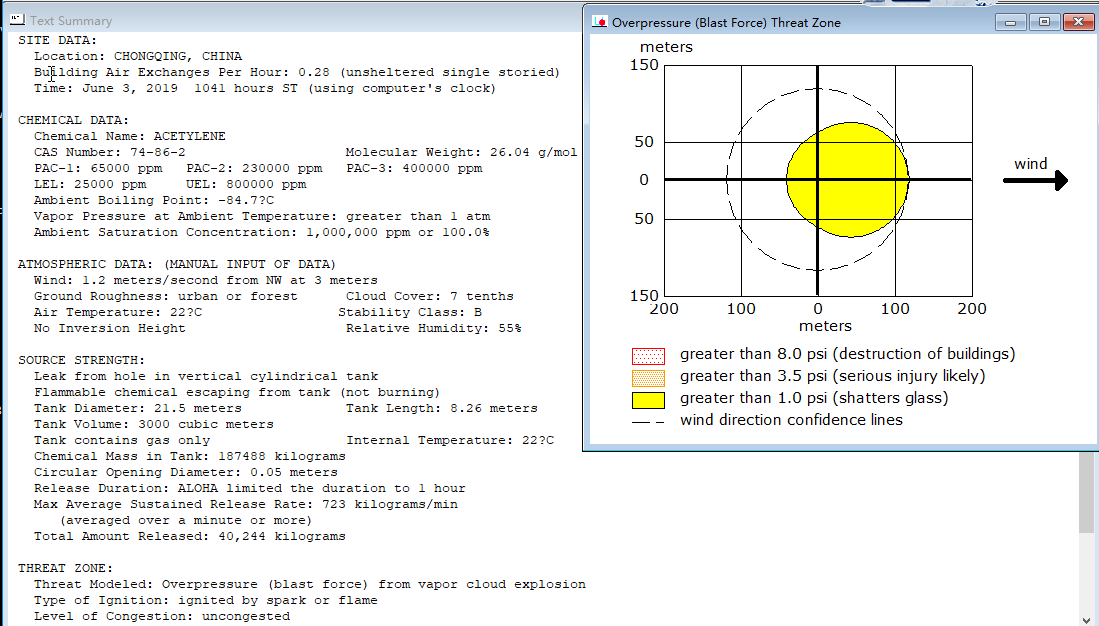

221	乙炔蒸汽云爆炸模拟.png	65.38K
222	酯为烯炔厂区三维.skp	391.98M
223	投资估算和财务分析.xlsx	43.82K
224	醋酸储罐池火事故模型伤害范围.png	23.33K
225	醋酸储罐池火事故模型伤害范围.rsm	203B
226	醋酸储罐火球BLEVE模型伤害范围.png	27.34K
227	醋酸储罐火球BLEVE模型伤害范围.rsm	210B

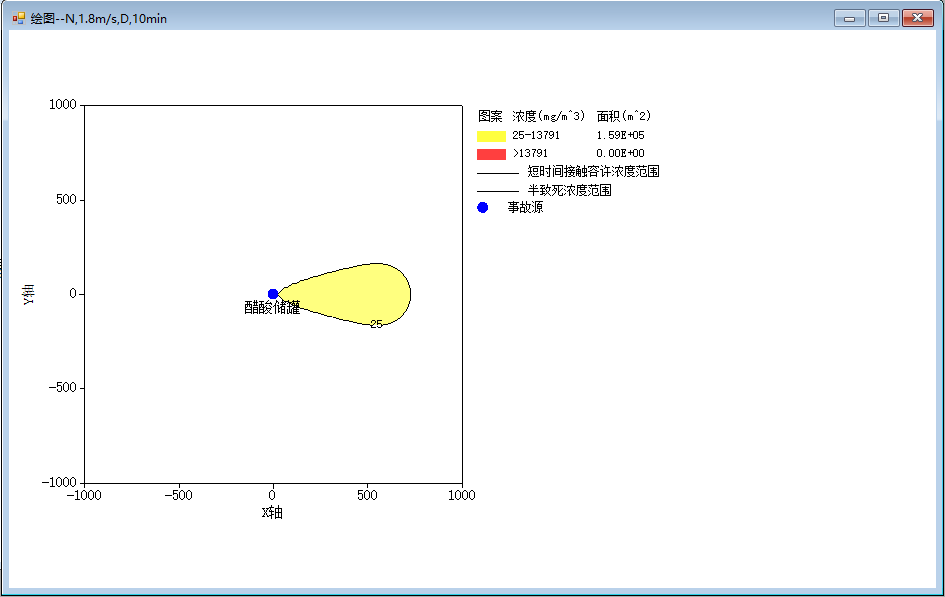

228	醋酸泄露扩散模型预测.png	13.15K
229	醋酸泄露扩散模型预测.rsm	491B

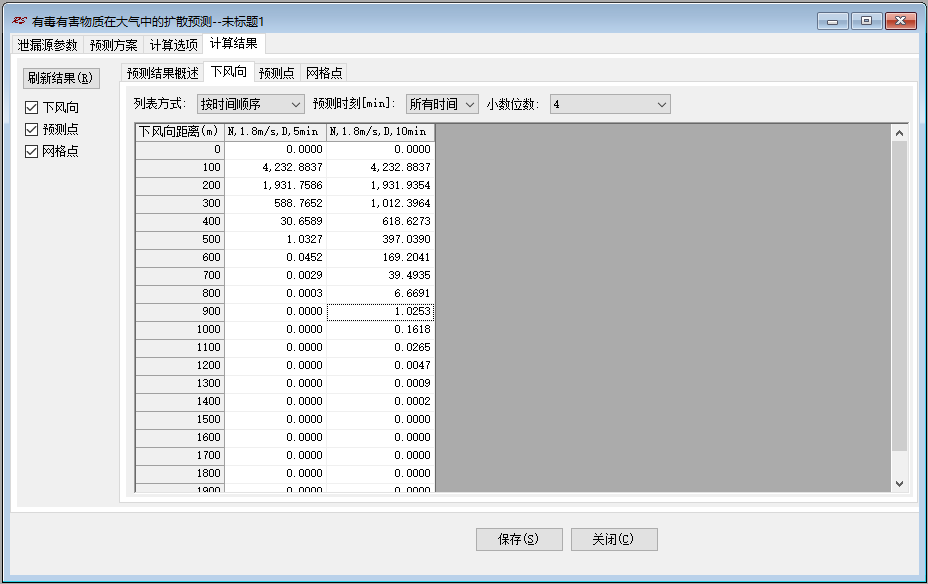

230	醋酸泄露扩散预测.png	21.02K

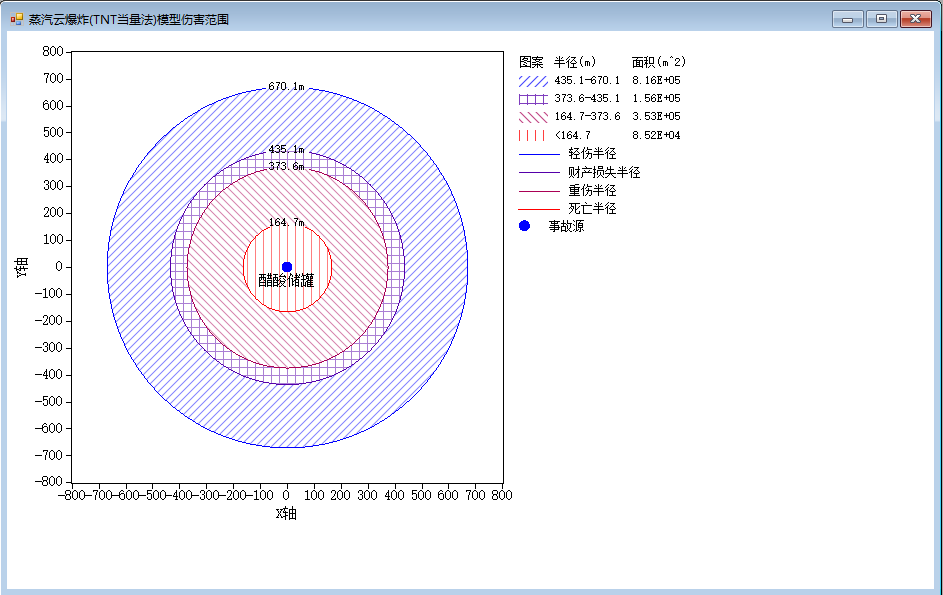

231	醋酸蒸汽云爆炸模型伤害范围.png	27.89K
232	醋酸蒸汽云爆炸模型伤害范围.rsm	165B

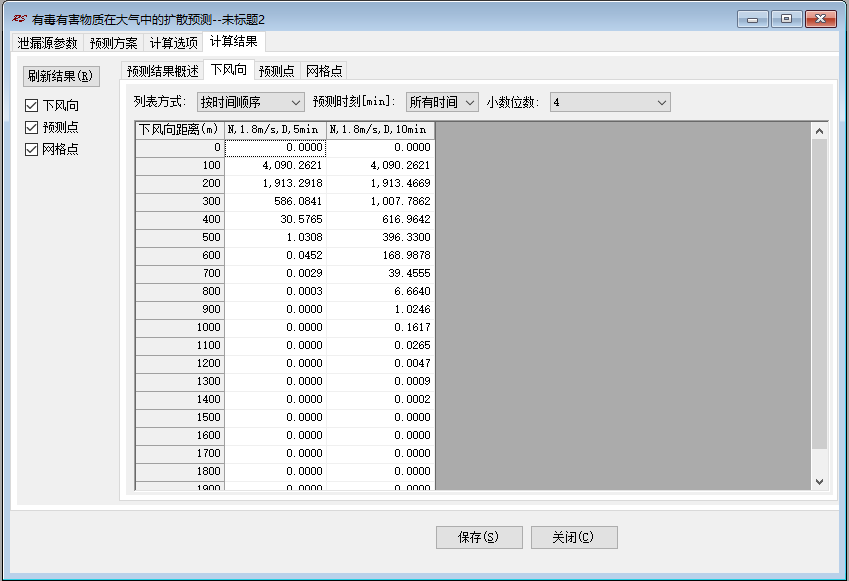

233	VAC扩散预测.png	20.87K
234	VAC池火事故模型伤害范围.png	29.77K
235	VAC池火事故模型伤害范围.rsm	210B
236	VAC泄露扩散预测.png	13.12K
237	VAC泄露扩散预测.rsm	493B

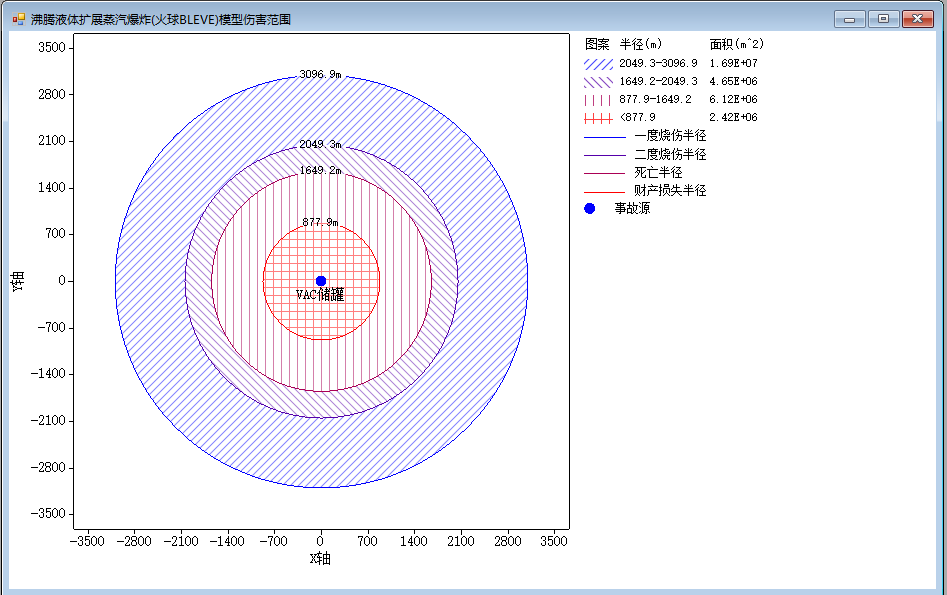

238	VAC罐火球BLEVE模型伤害范围.png	29.74K
239	VAC罐火球BLEVE模型伤害范围.rsm	213B
240	VAC蒸汽云爆炸模型预测.rsm	163B

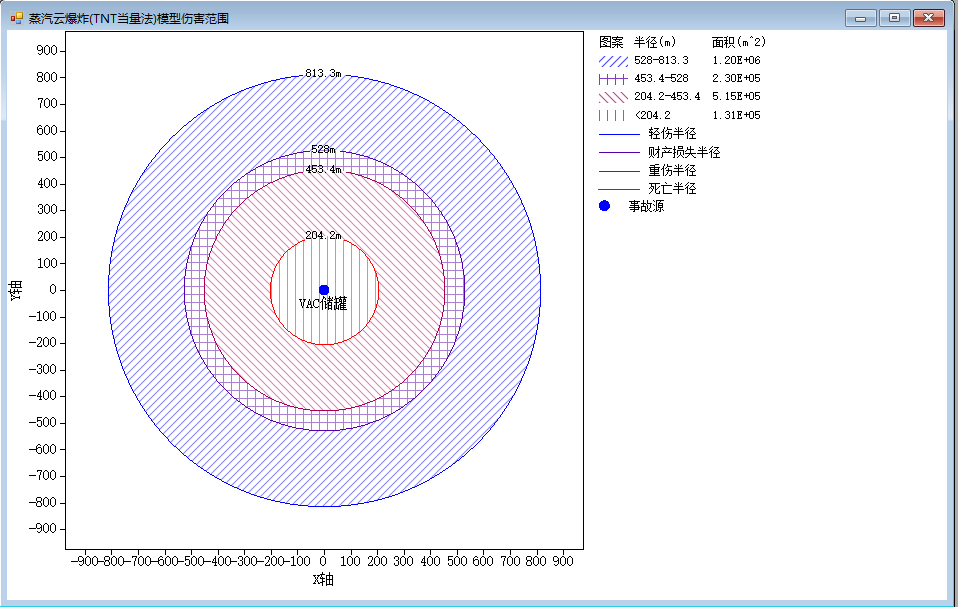

241	VAC蒸汽云爆炸模拟.png	29.96K

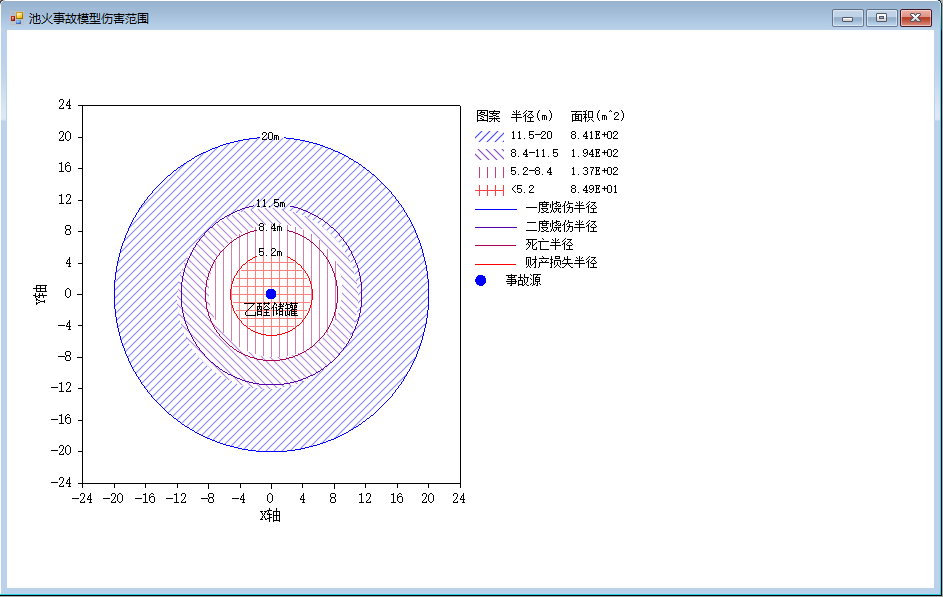

242	乙醛储罐池火事故模型伤害范围.png	24.07K
243	乙醛储罐池火事故模型伤害范围.rsm	194B
244	乙醛储罐泄露扩散预测.png	13.16K
245	乙醛储罐泄露扩散预测.rsm	514B
246	乙醛扩散预测.png	21.01K

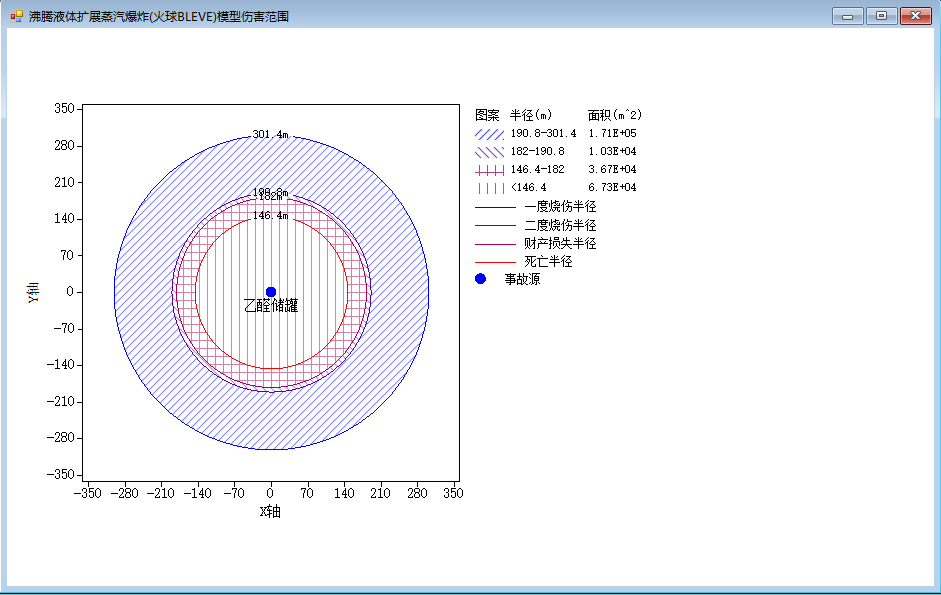

247	乙醛火球BLEVE模型伤害范围.png	27.38K
248	乙醛火球BLEVE模型伤害范围.rsm	208B

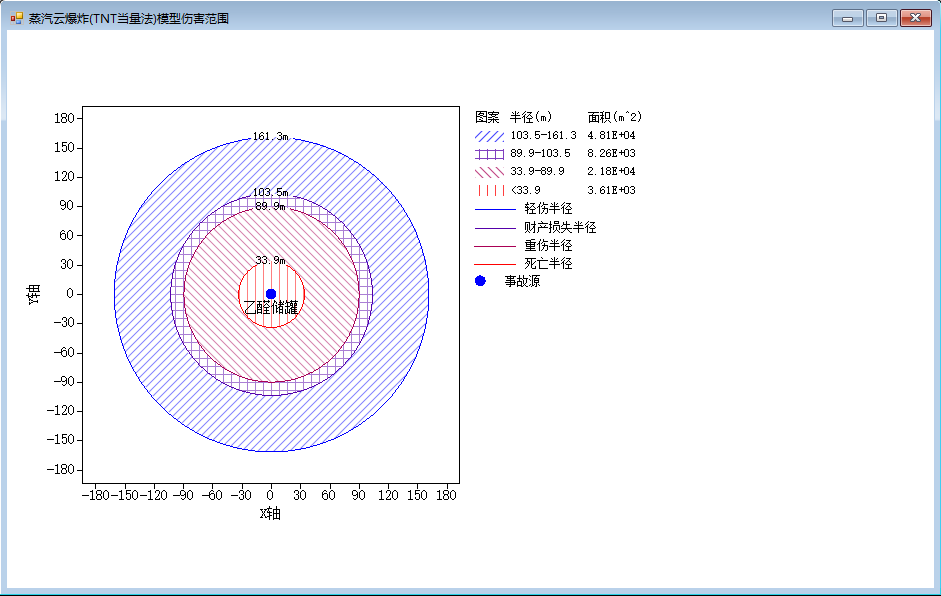

249	乙醛蒸汽云爆炸模型伤害范围.png	26.20K
250	乙醛蒸汽云爆炸模型伤害范围.rsm	163B

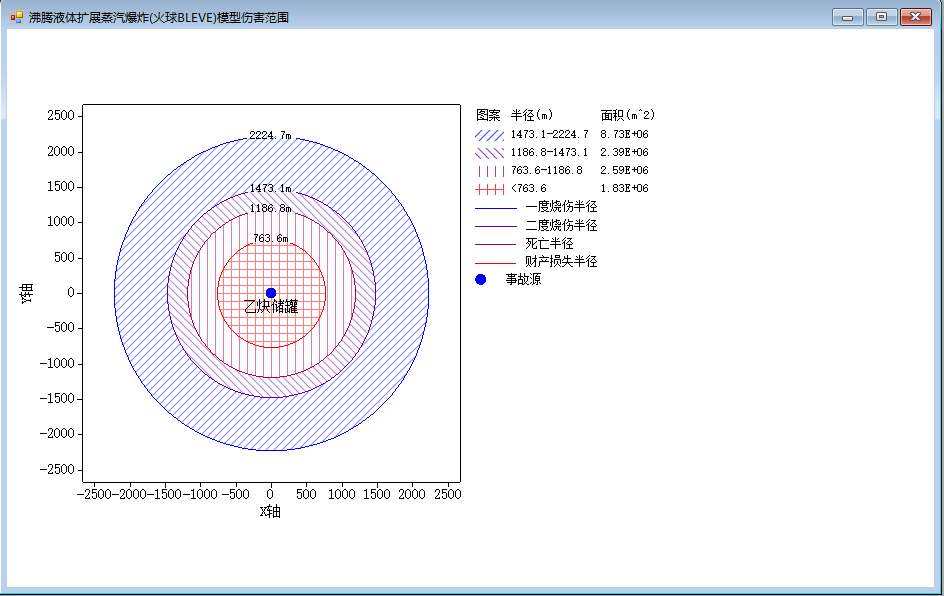

251	乙炔储罐火球BLEVE模型伤害范围.png	27.15K
252	乙炔储罐火球BLEVE模型伤害范围.rsm	210B

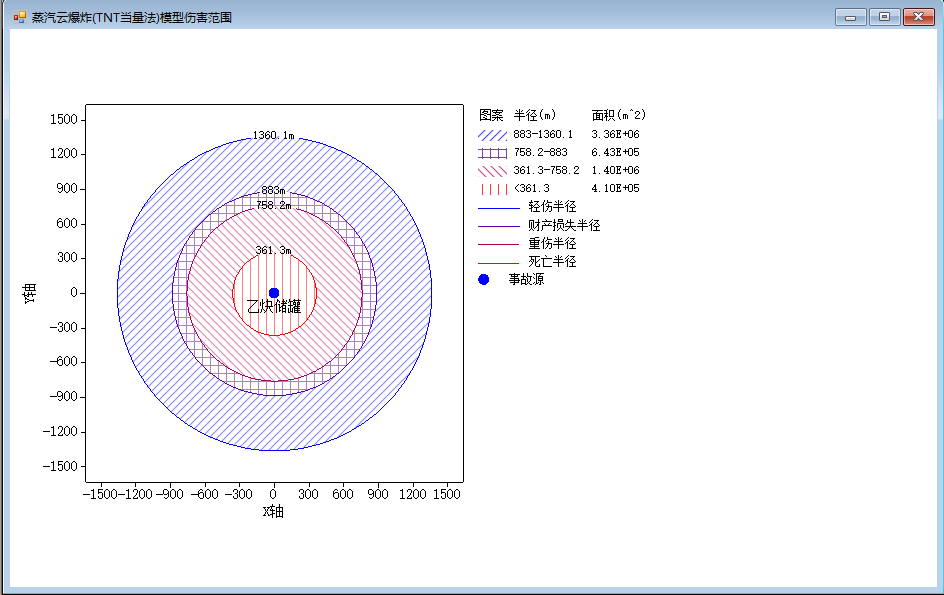

253	乙炔蒸汽云爆炸模型伤害范围.png	25.83K
254	乙炔蒸汽云爆炸模型伤害范围.rsm	166B

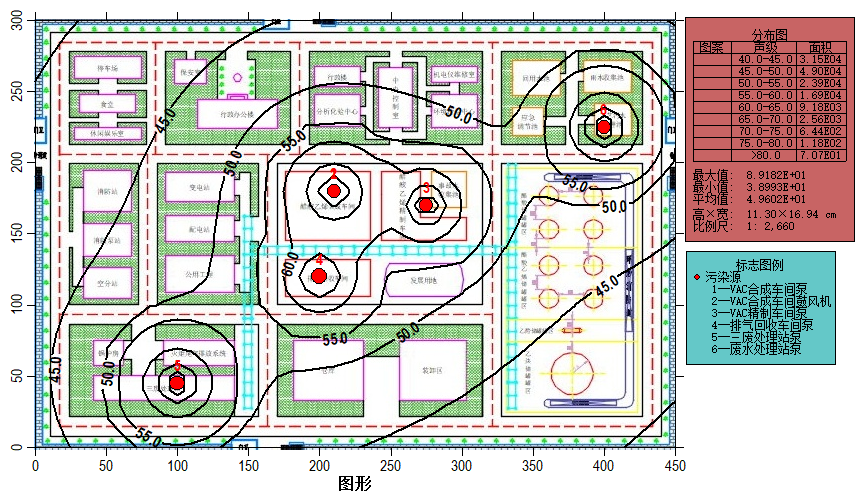

255	酯为烯炔-噪声预测.ein	17.56K
256	酯为烯炔-噪声预测.EIP	16.60K
257	酯为烯炔-噪声预测截图.png	649.31K
258	P0101.pdf	2.80M
259	P0101.pdf	2.16M
260	P0102.pdf	2.15M
261	P0103.pdf	3.37M
262	P0104.pdf	3.90M
263	P0105.pdf	2.78M
264	P0106.pdf	1.12M
265	P0107.pdf	1.12M
266	P0201.pdf	2.80M
267	P0202.pdf	3.36M
268	P0203.pdf	3.91M
269	P0204.pdf	2.46M
270	P0205.pdf	2.80M
271	P0206.pdf	3.91M
272	P0207.pdf	3.91M
273	P0208.pdf	2.16M
274	P0209.pdf	1.12M
275	P0210.pdf	1.12M
276	P0211.pdf	2.46M
277	P0212.pdf	1.12M
278	P0213.pdf	2.46M
279	P0214.pdf	2.46M
280	P0215.pdf	2.46M
281	P0216.pdf	2.16M
282	P0217.pdf	3.90M
283	P0218.pdf	2.79M
284	P0219.pdf	1.11M
285	P0220.pdf	2.16M
286	P0221.pdf	2.80M
287	P0222.pdf	2.79M
288	P0223.pdf	2.80M
289	P0224.pdf	2.16M
290	P0225.pdf	3.37M
291	P0226.pdf	2.80M
292	P0227.pdf	2.22M
293	P0228.pdf	2.14M
294	P0229.pdf	1.12M
295	P0230.pdf	2.80M
296	P0231.pdf	2.79M
297	P0301.pdf	2.80M
298	P0302.pdf	1.12M
299	P0303.pdf	1.12M
300	P0304.pdf	3.90M
301	P0305.pdf	3.90M
302	P0306.pdf	3.90M
303	P0307.pdf	3.90M
304	P0308.pdf	1.12M
305	01-乙炔法合成乙酸乙烯新催化剂的研究_贾莉.pdf	213.95K
306	02-动力学说明.pdf	1.02M
307	03-动力学说明.docx	1.18M
308	04-R0101指前因子换算.xlsx	9.83K
309	05-动力学截图.png	15.00K
