9万吨年MMA生产项目初步设计（ID:2707660）

机械设备 / 非标机械 / 9万吨年MMA生产项目初步设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17598886721314.zip	137.90M
2	5-使用软件清单.txt	389B
3	设计文档评分对应表.doc	4.98M
4	0-设计摘要.doc	5.19M
5	1-可行性研究报告.doc	5.92M
6	2-1初步设计说明书附录.doc	1.39M
7	2-初步设计说明书.doc	3.61M
8	4-创新性说明书.doc	5.17M
9	5-安全预评价.doc	5.33M
10	6-环境风险评估报告.doc	6.53M
11	1-换热器设计计算说明书.doc	11.33M
12	2-塔设备设计计算说明书.doc	3.95M
13	3-反应器设计计算说明书.doc	3.16M
14	4-设备一览表.doc	5.06M
15	7-说明.txt	846B

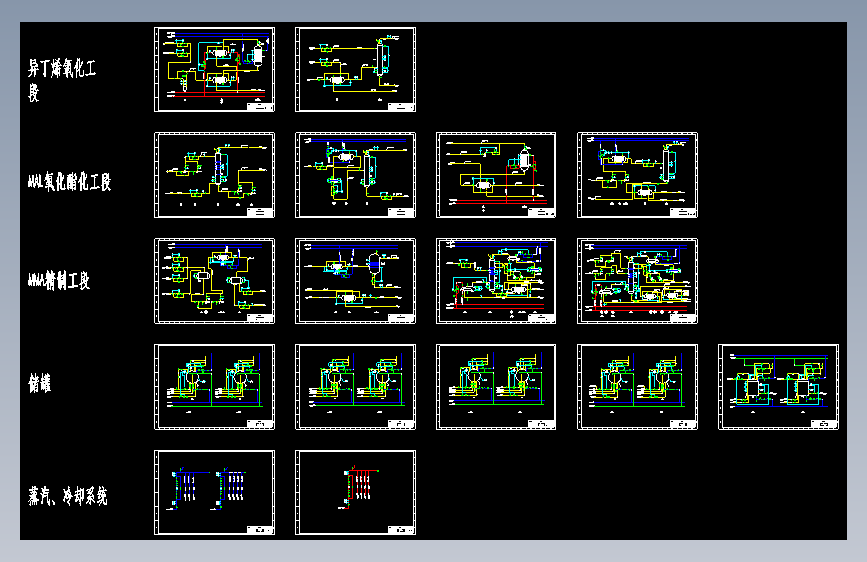

16	PFD工艺流程图-2004.dwg	373.69K
17	PFD工艺流程图册.pdf	515.81K
18	物料平衡表.xls	60.00K
19	PID管道及仪表流程图.dwg	529.07K
20	PID管道及仪表流程图.pdf	1.27M
21	PID首页图2004版.dwg	63.15K
22	PID首页图2004版.pdf	159.77K
23	氧化酯化车间设备布置图.pdf	1.12M
24	车间平立面布置图2004.dwg	243.73K
25	厂区平面布置图-2004.dwg	384.55K
26	厂区平面布置图-2004.pdf	247.00K
27	E303换热器设备条件图-2004-Model.pdf	144.04K
28	E303换热器设备条件图-2004.dwg	254.42K
29	R101反应器设备条件图-2004-Model.pdf	119.94K
30	R101反应器设备条件图-2004.dwg	60.37K
31	T303精馏塔设备条件图-2004-Model.pdf	368.07K
32	T303精馏塔设备条件图-2004.dwg	129.01K
33	E303换热器装配图-2004.dwg	356.78K
34	E303换热器装配图-2004.pdf	204.40K
35	R101反应器装配图-2004.dwg	61.18K
36	R101反应器装配图-2004.pdf	114.34K
37	T303精馏塔装配图-2004.dwg	276.63K
38	T303精馏塔装配图-2004.pdf	215.32K

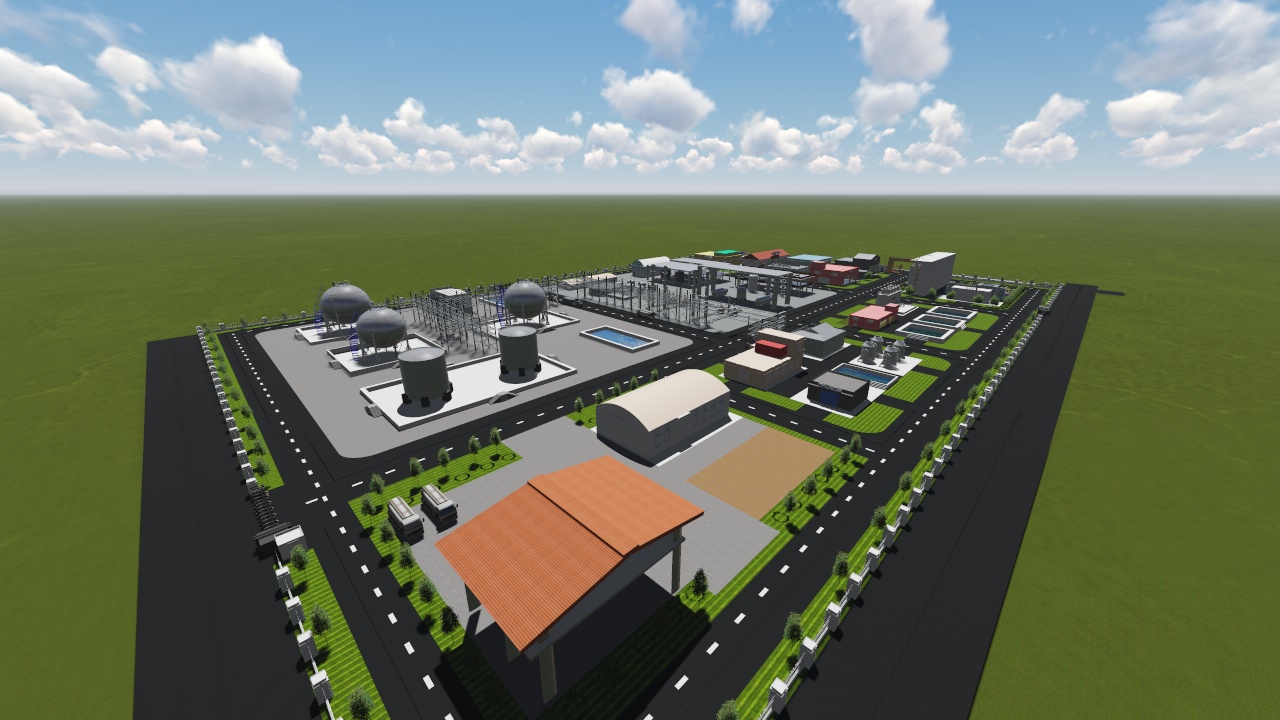

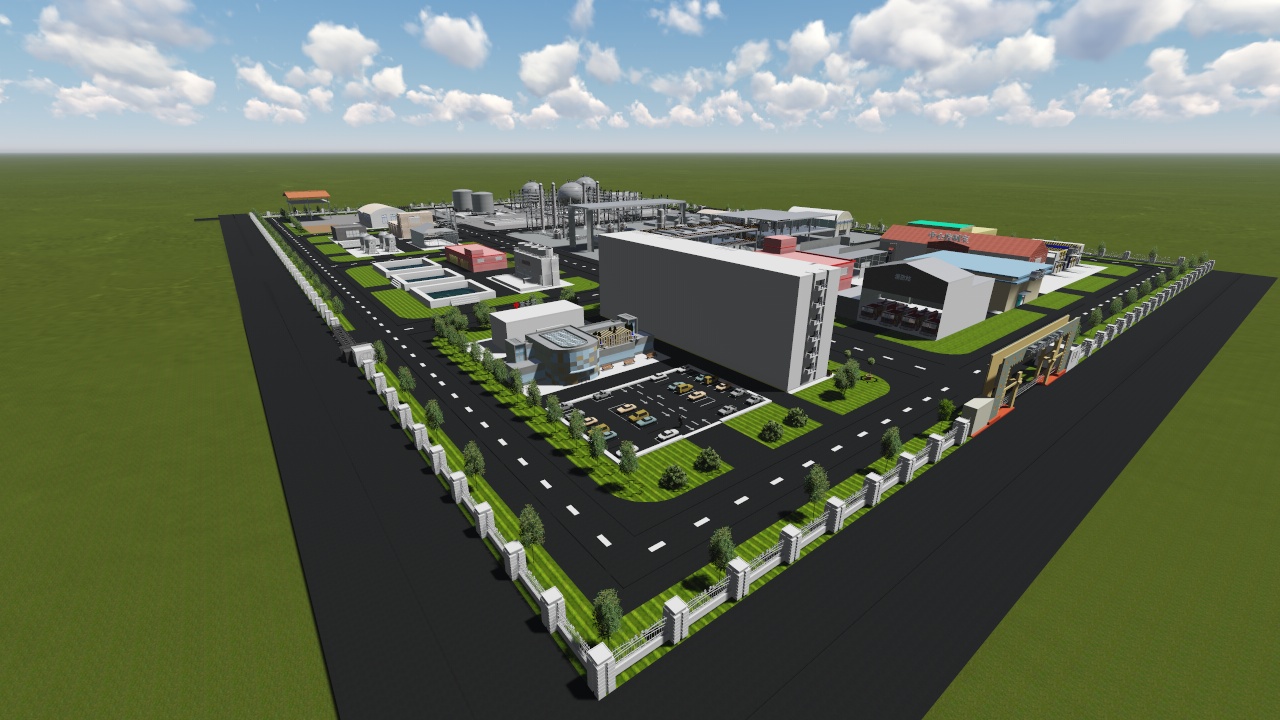

39	三维厂区-东南视角.jpg	256.93K

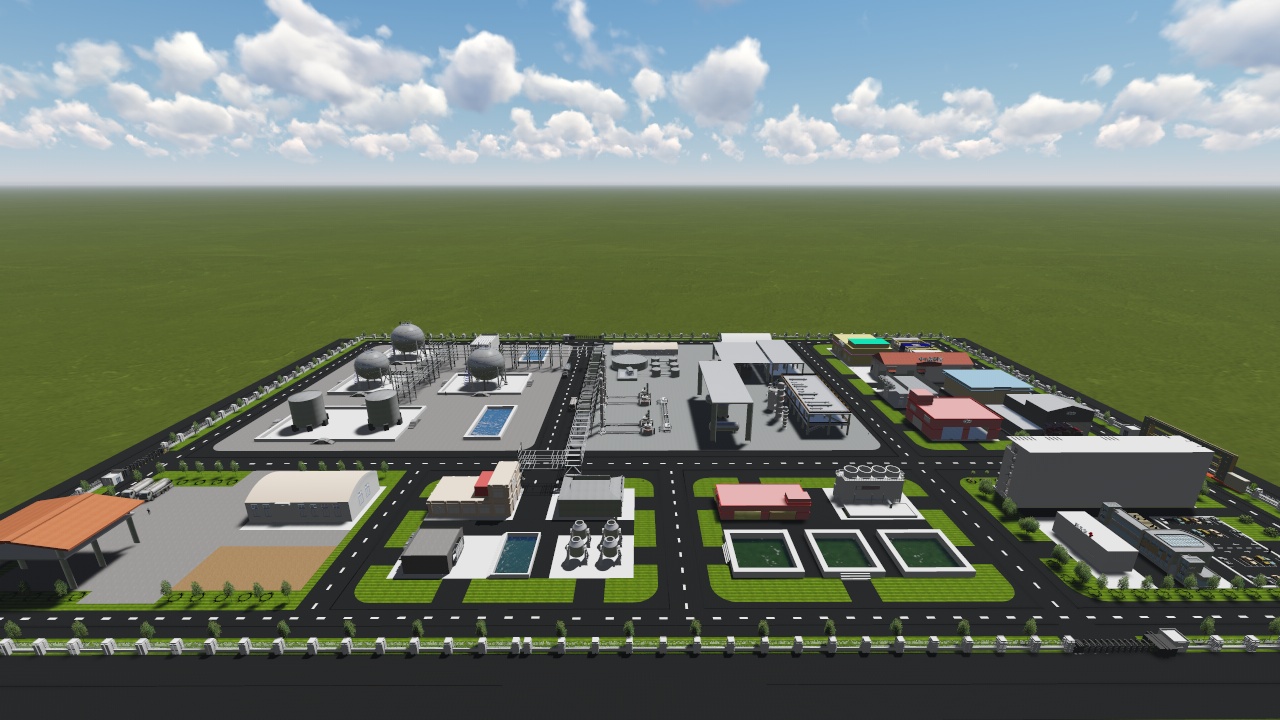

40	三维厂区-侧视图.jpg	261.08K

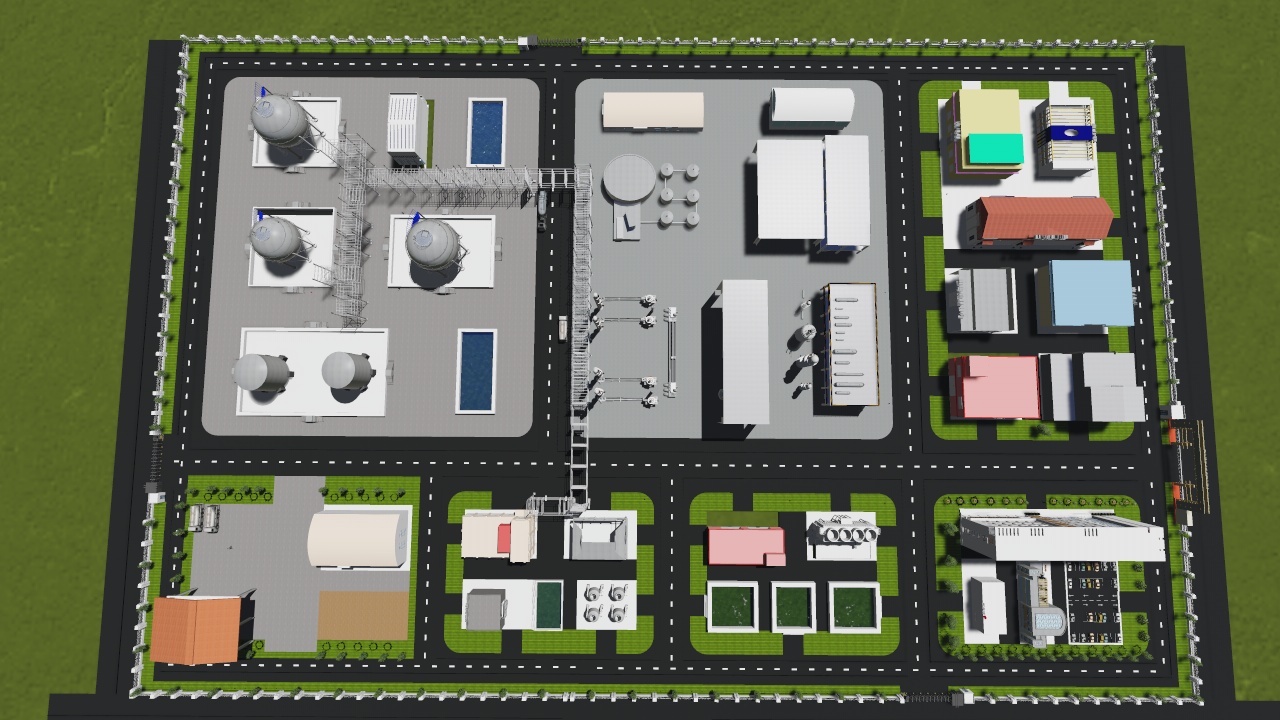

41	三维厂区-俯视图.jpg	303.68K
42	三维厂区-右视图.jpg	235.31K
43	三维厂区-正视图.jpg	289.14K

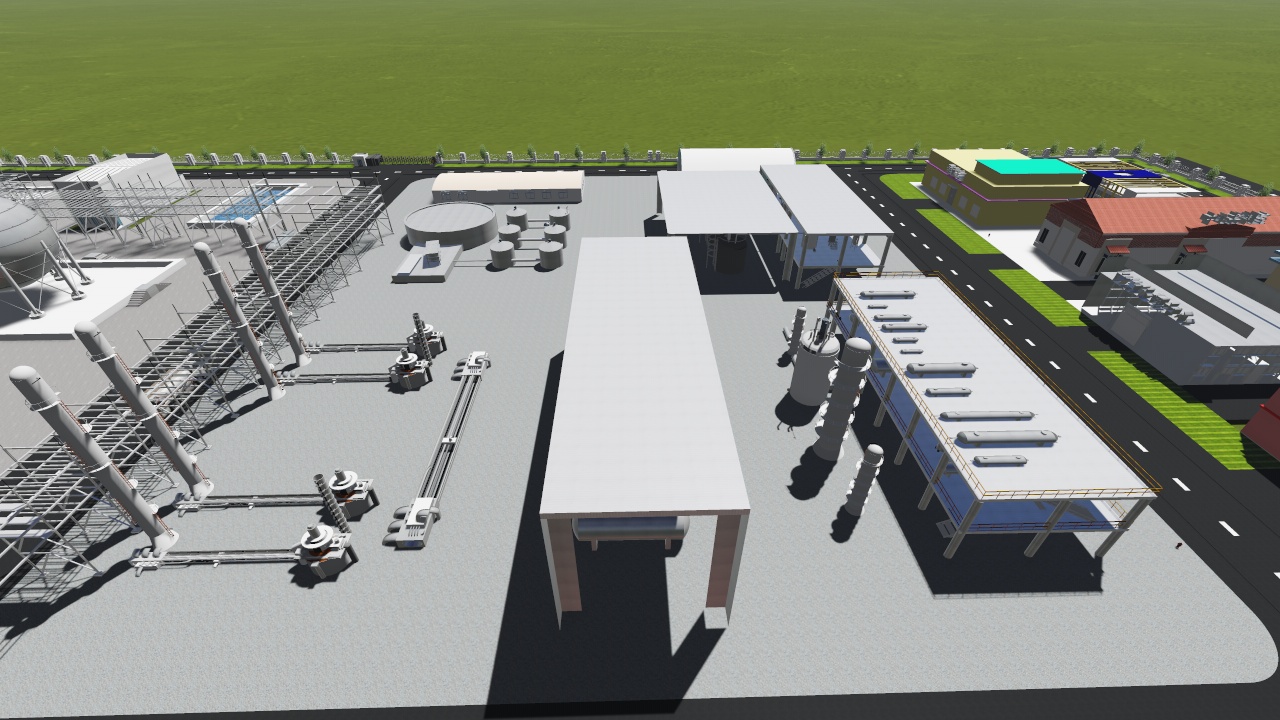

44	三维厂区-生产区图.jpg	315.19K

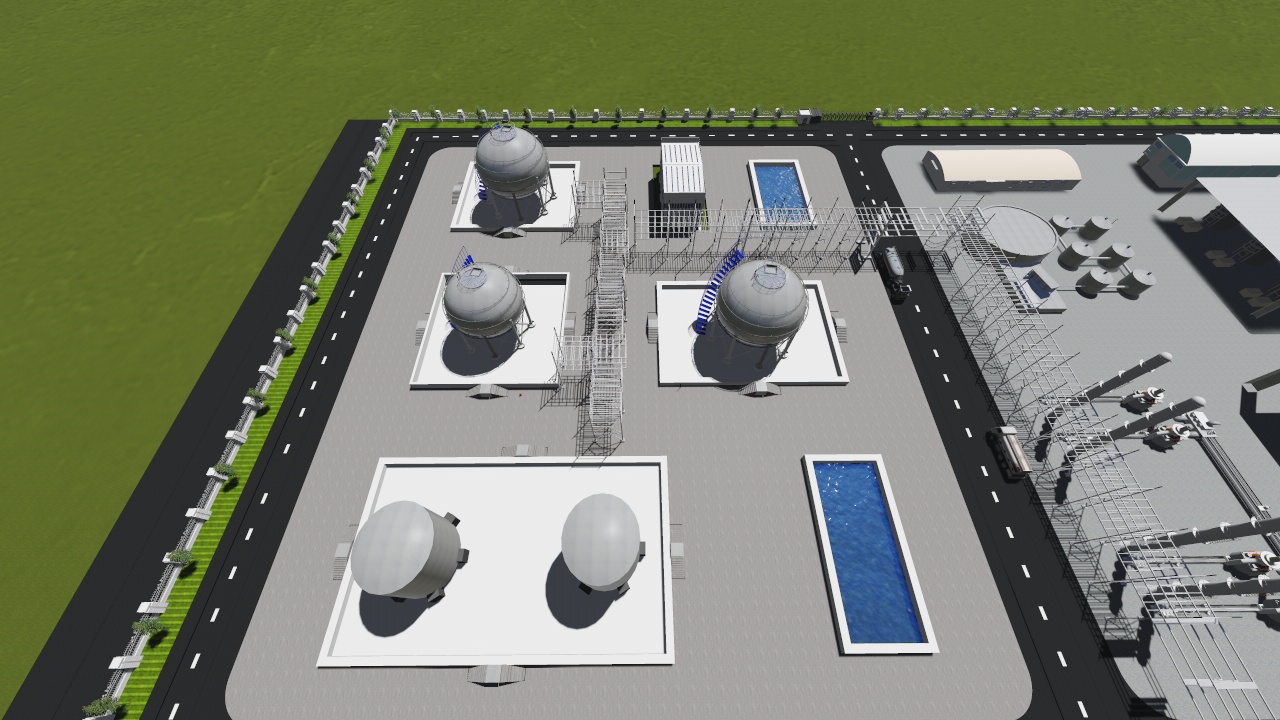

45	三维厂区-罐区图.jpg	285.53K
46	三维厂区-西南视图.jpg	243.60K

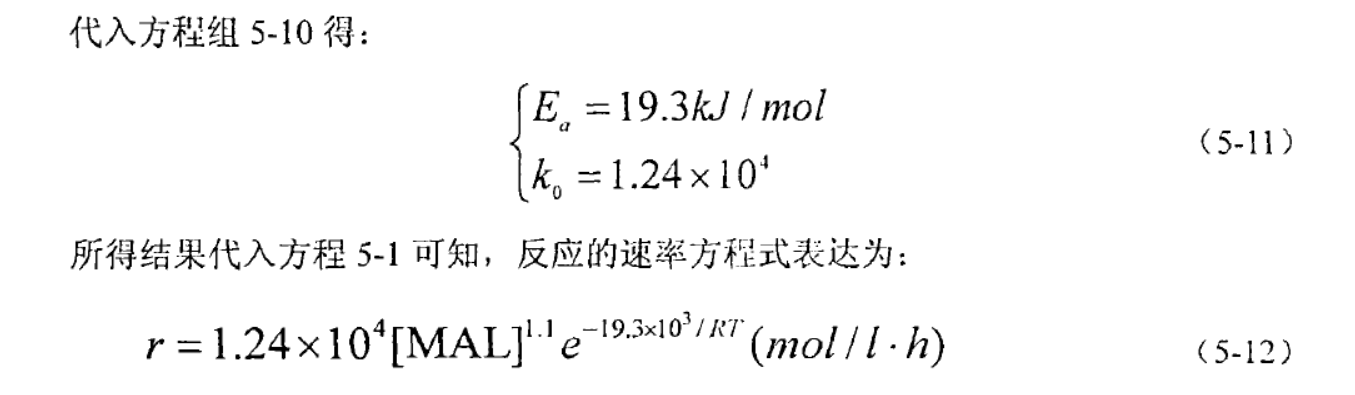

47	MAL氧化酯化制MMA动力学参数来源.png	69.83K
48	MMA总流程模拟.apwz	5.05M
49	MMA总流程模拟换热网络.apwz	5.31M

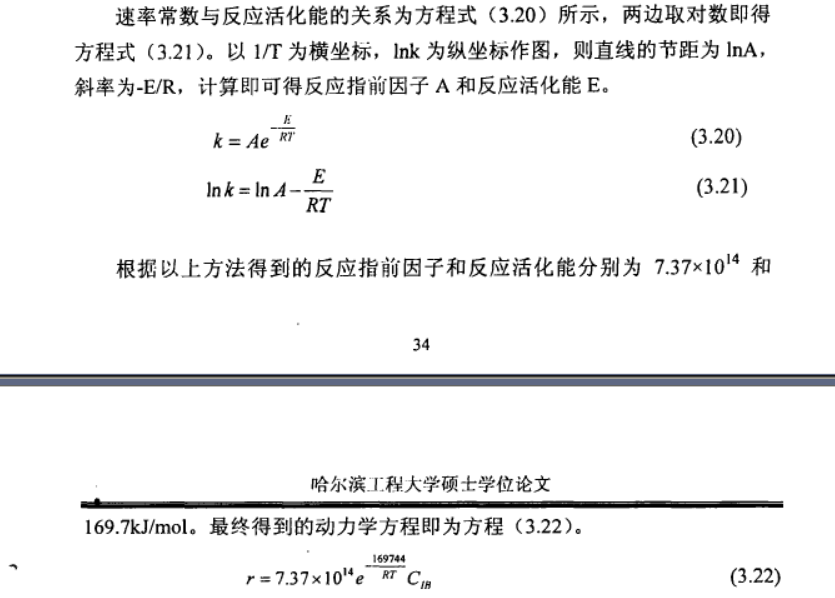

50	异丁烯氧化制MAL动力学参数来源.png	100.07K
51	热泵精馏.apwz	4.72M
52	T303进料板位置优化.bkp	283.41K
53	T303精馏塔回流比优化.bkp	281.53K
54	T303塔板数优化.bkp	279.36K
55	MAL氧化酯化工段流程模拟.bkp	199.02K
56	MMA精制工段流程模拟.bkp	265.16K
57	异丁烯氧化工段流程模拟.bkp	150.61K
58	Mo_Bi_Co_Fe基催化剂上_省略__叔丁醇部分催化氧化制甲基丙烯醛_庞海舰.caj	1.85M
59	异丁烯制备甲基丙烯醛催化剂的研究进展_李强.pdf	194.95K
60	甲基丙烯醛一步氧化酯化制备甲基丙烯酸甲酯的研究_李桂花.caj	3.24M
61	甲基丙烯醛氧化酯化制甲基丙烯酸甲酯的Pd_MgO催化剂的研究_王惠纯.caj	5.71M
62	MMA总流程模拟.bkp	69.69K
63	MMA总流程模拟换热网络.bkp	503.12K
64	热泵精馏.bkp	204.94K
65	三维厂区-Sketchup2018版.skp	57.42M

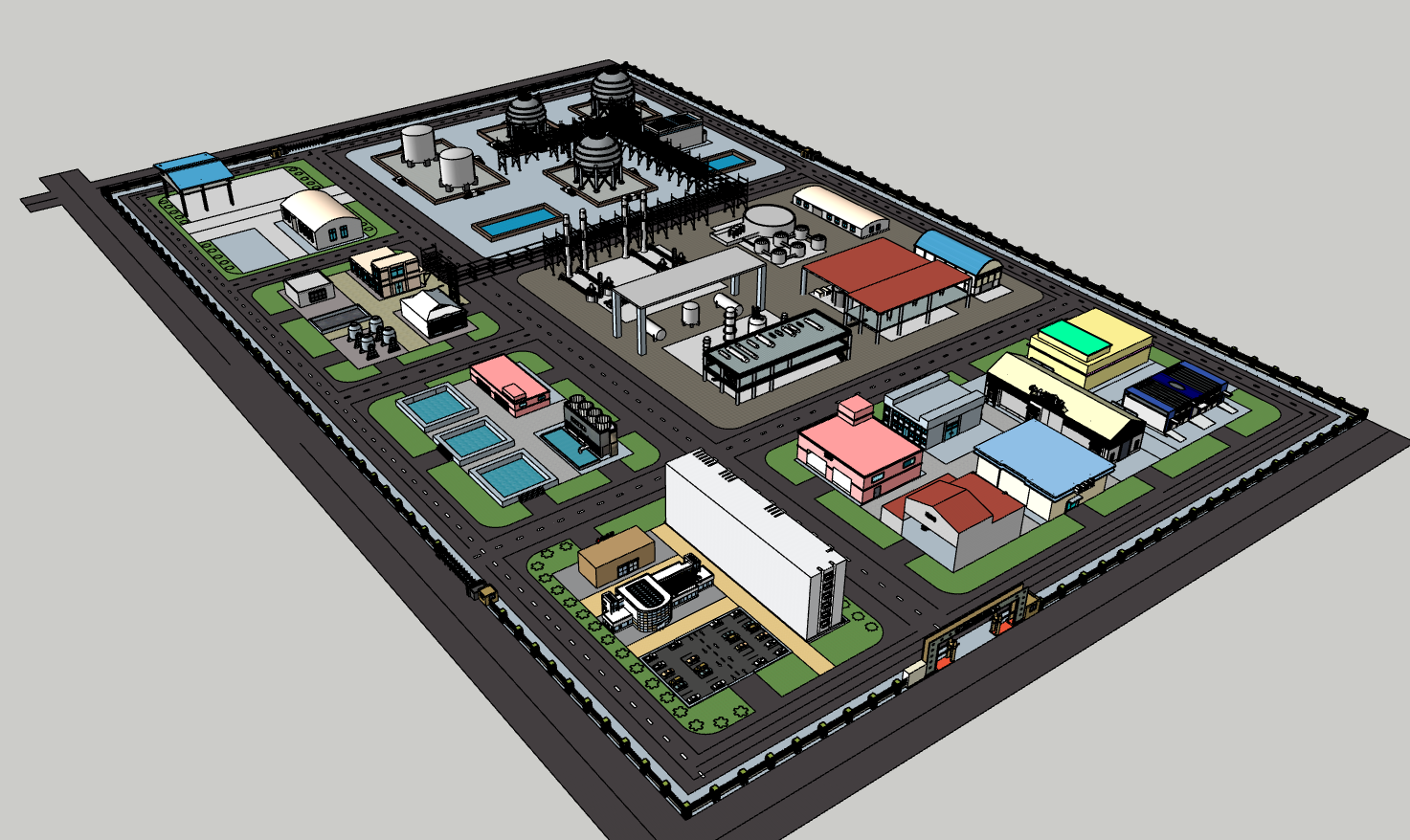

66	三维厂区-东南视图.png	476.33K

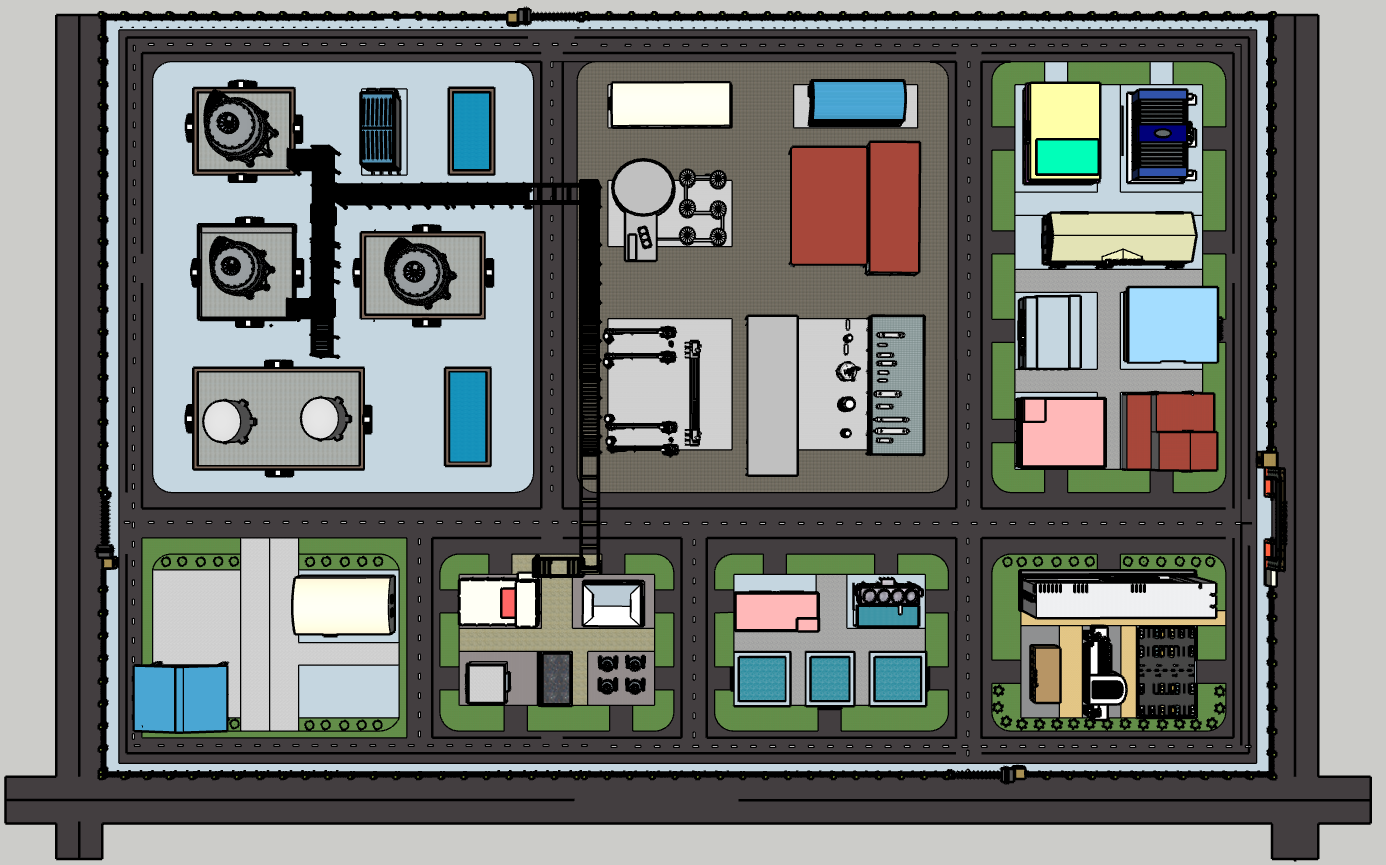

67	三维厂区-俯视图.png	402.67K

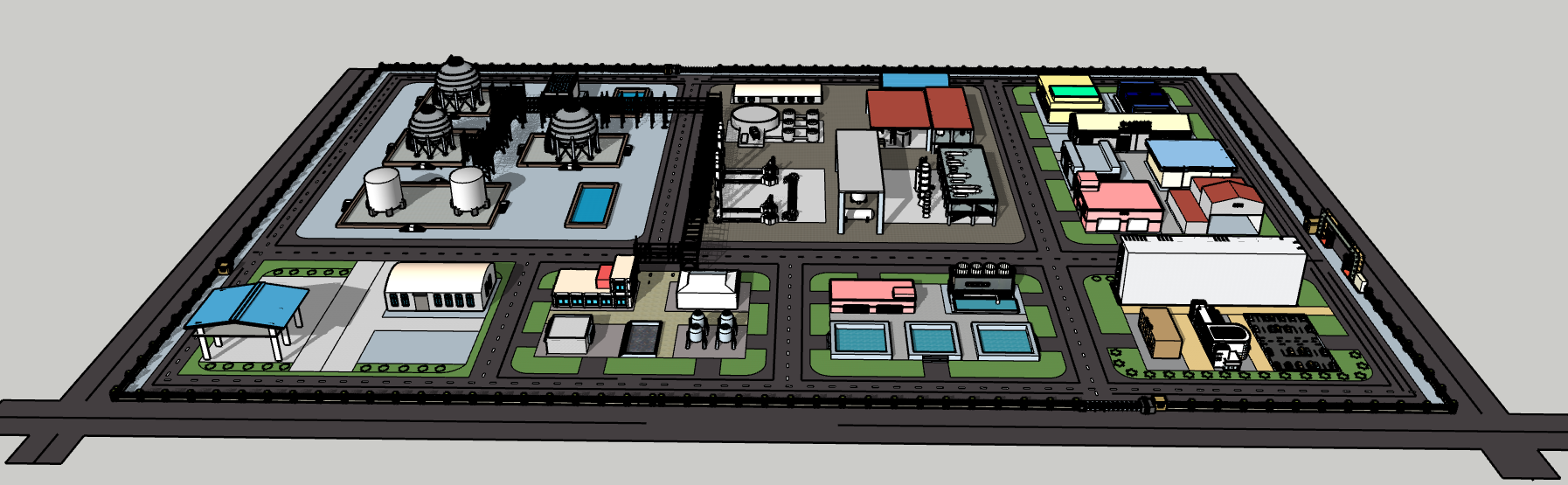

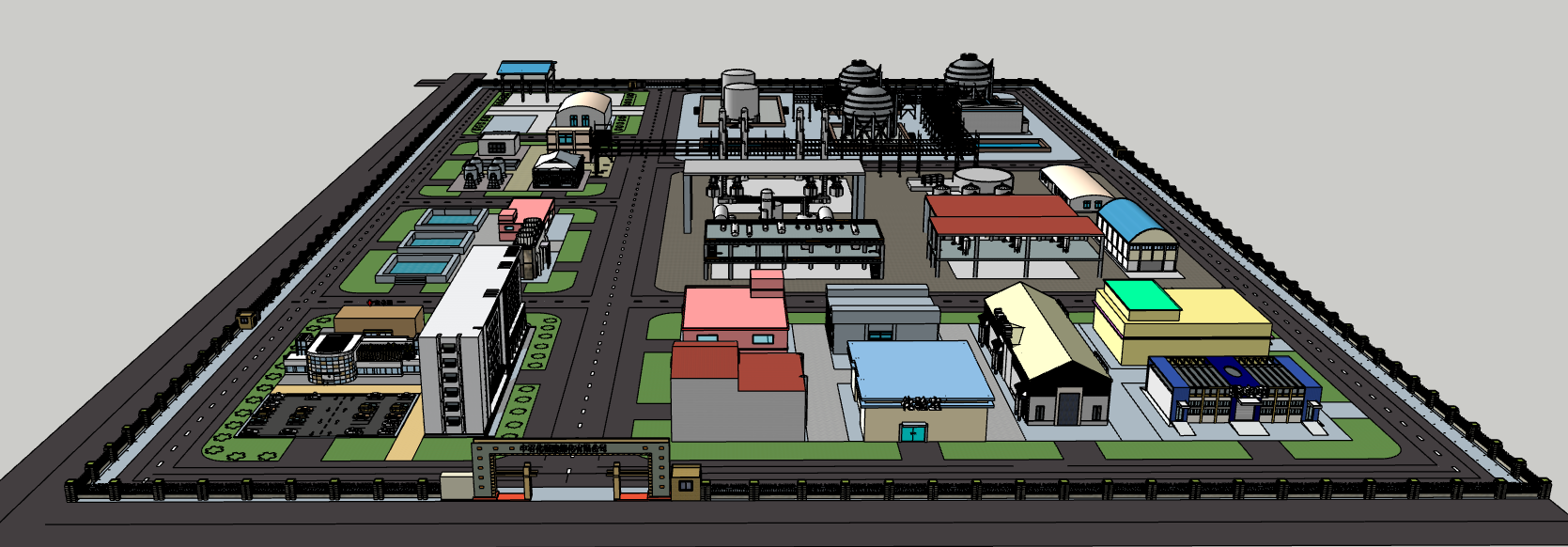

68	三维厂区-右视图.png	294.21K

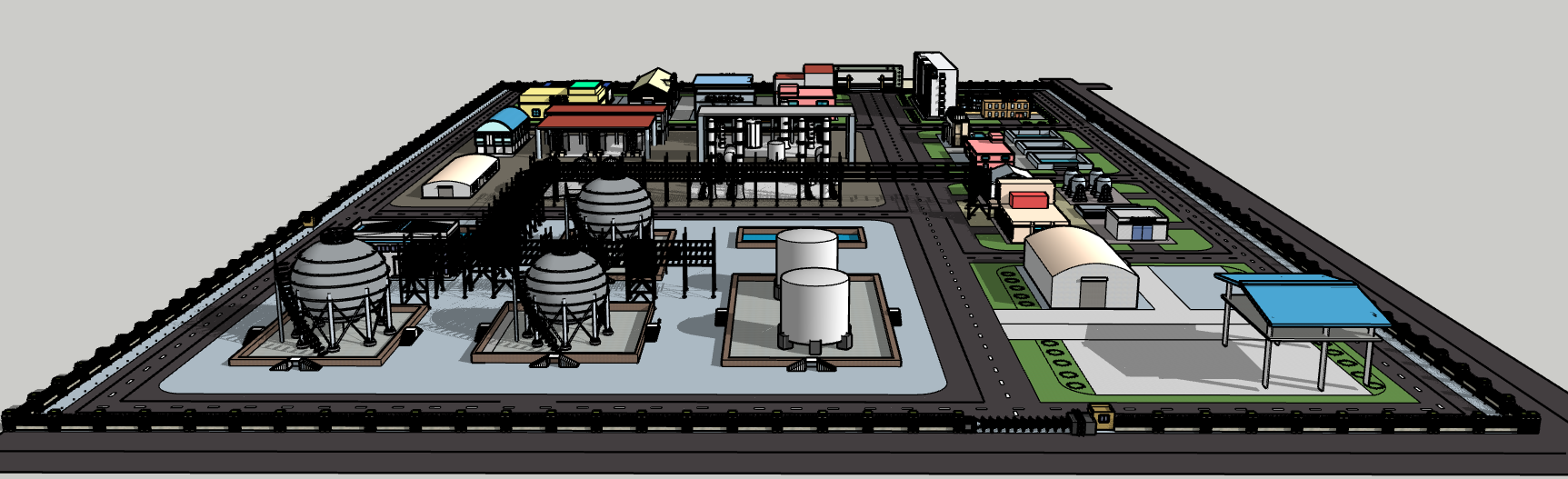

69	三维厂区-左视图.png	266.68K
70	三维厂区-正视图.png	319.32K

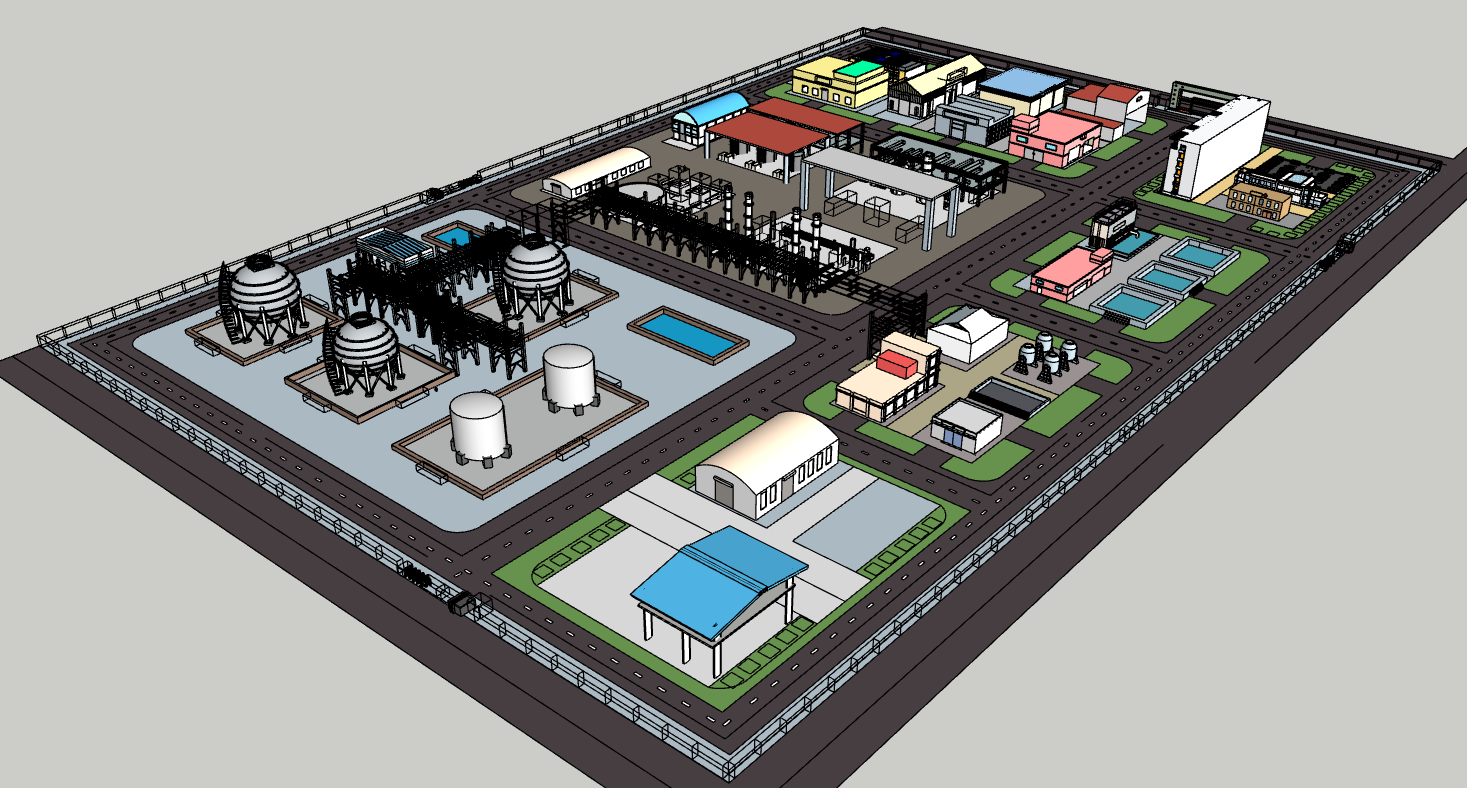

71	三维厂区-西南视图.png	310.49K
72	MMA典型泄漏事故模拟.rsm	491B
73	MMA有毒有害物质在大气中的扩散预测.rsm	487B
74	MMA池火事故模型预测.rsm	194B
75	MMA沸腾液体扩展蒸汽爆炸模型预测.rsm	205B
76	MMA蒸汽云爆炸模型预测.rsm	159B
77	异丁烯典型泄漏事故模拟.rsm	514B
78	异丁烯有毒有害物质在大气中的扩散预测.rsm	496B
79	异丁烯池火事故模型预测.rsm	201B
80	异丁烯沸腾液体扩展蒸汽爆炸模型预测.rsm	212B
81	异丁烯蒸汽云爆炸模型预测.rsm	165B
82	甲醇典型泄漏事故模拟.rsm	490B
83	甲醇有毒有害物质在大气中的扩散系数预测.rsm	490B
84	甲醇两相流泄漏量计算.rsm	84B
85	甲醇气体泄漏量计算.rsm	71B
86	甲醇液体泄漏量计算.rsm	106B
87	甲醇热量蒸发量计算.rsm	50B
88	甲醇质量蒸发量计算.rsm	56B
89	甲醇闪蒸量计算.rsm	54B
90	甲醇池火事故模型预测－事故源.rsm	193B
91	甲醇沸腾液体扩展蒸汽爆炸（火球ＢＬＥＶＥ）模型预测.rsm	206B
92	甲醇蒸汽云爆炸预测（ＴＮＴ当量法）.rsm	168B

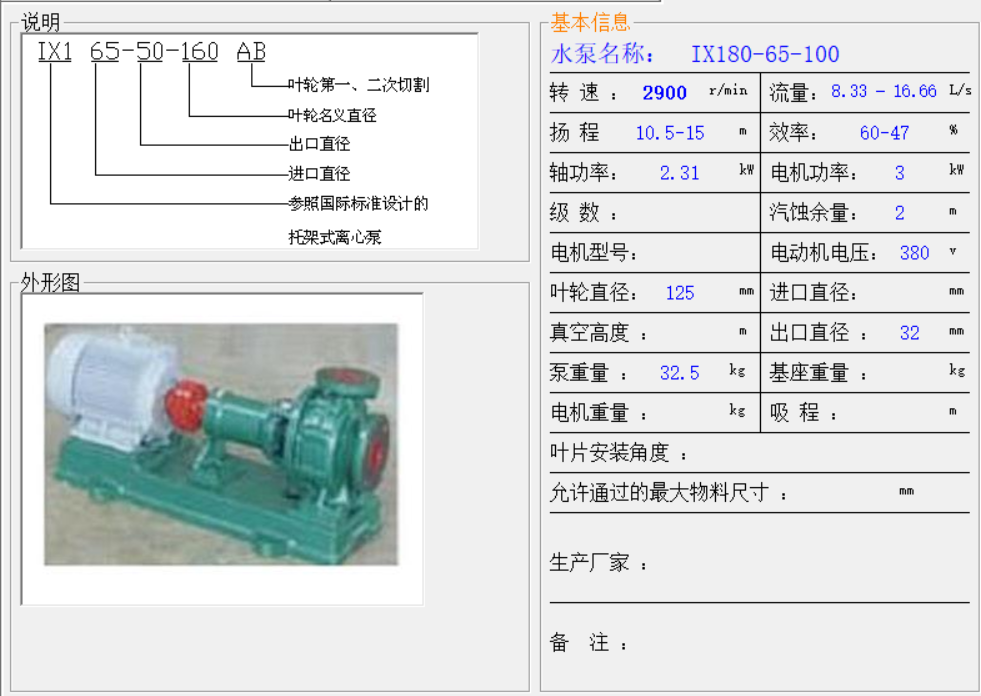

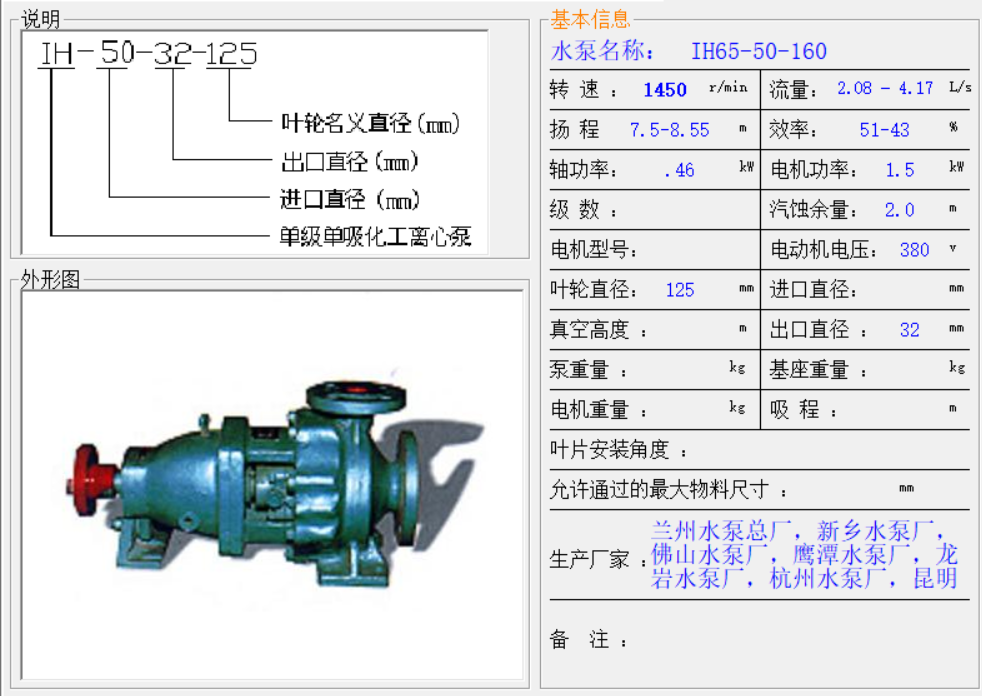

93	安装信息.png	167.26K

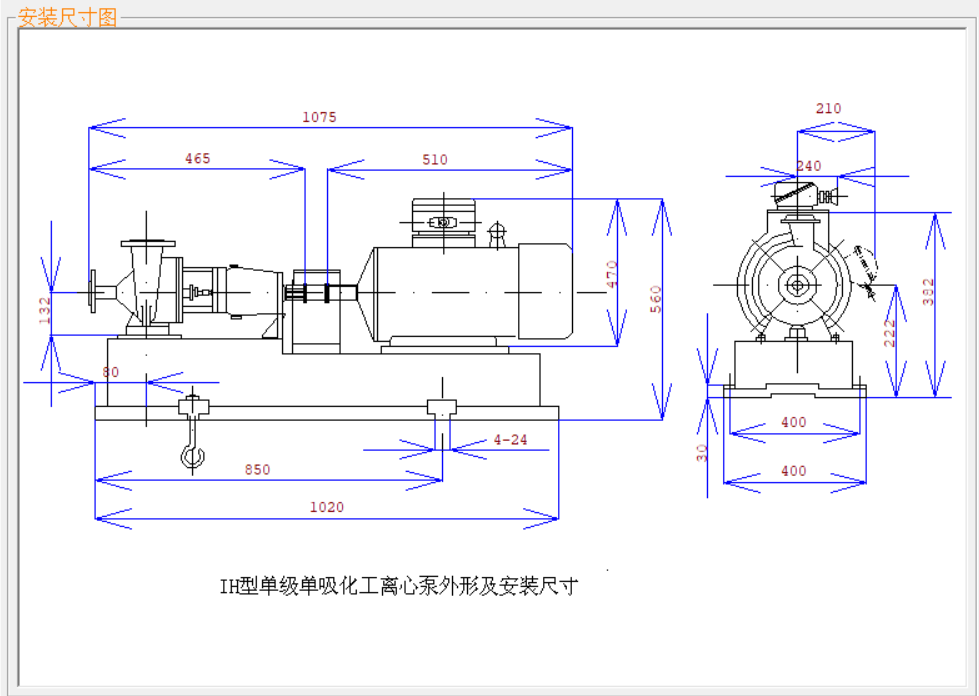

94	安装尺寸图.png	84.11K

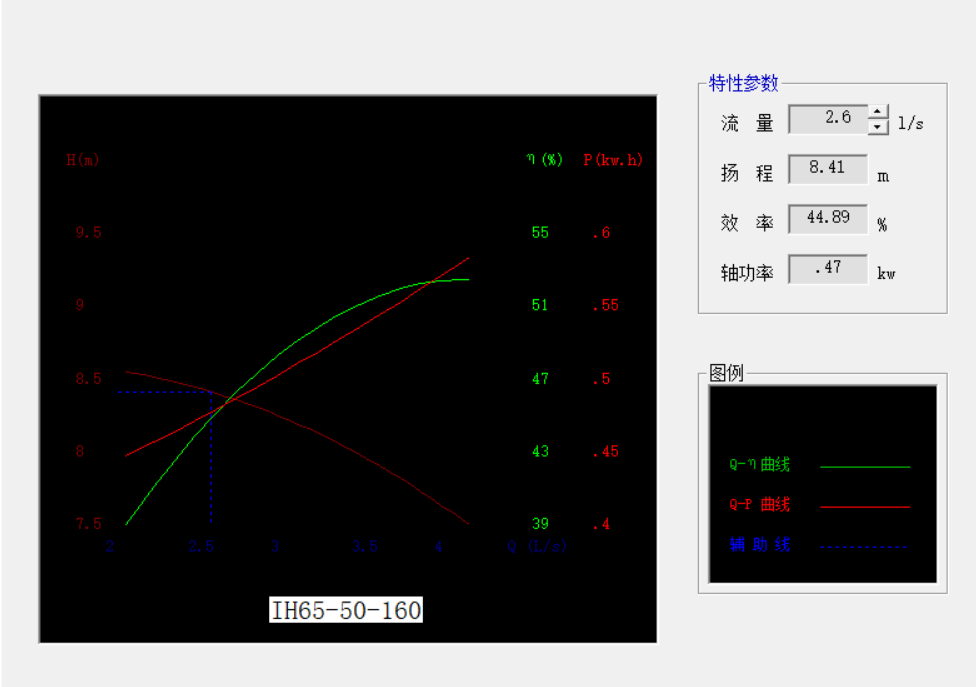

95	工作曲线图.png	52.93K
96	安装信息.png	179.12K
97	安装尺寸图.png	99.45K
98	工作曲线图.png	50.90K
99	安装尺寸图.png	112.02K
100	安转信息.png	208.53K
101	工作曲线图.png	52.77K
102	泵图.png	95.19K

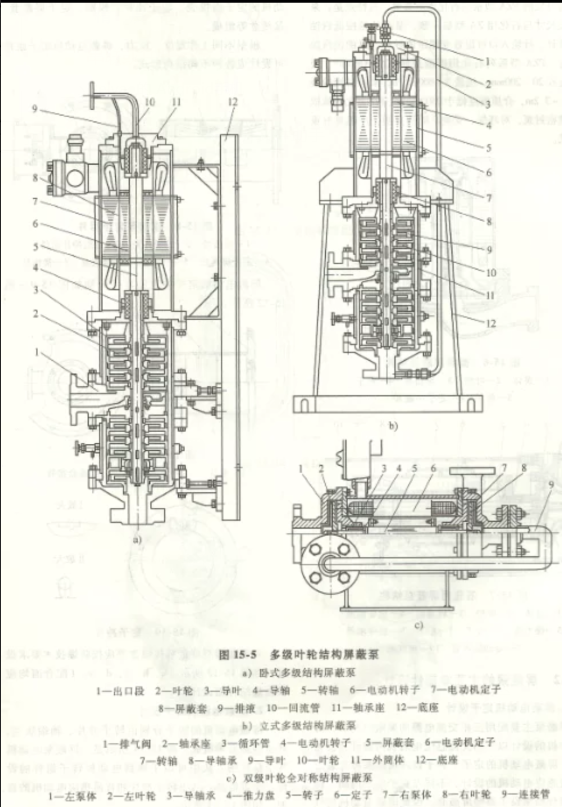

103	结构图.png	448.92K
104	安装信息.png	133.58K
105	安装尺寸图.png	78.18K
106	工作曲线图.png	39.37K

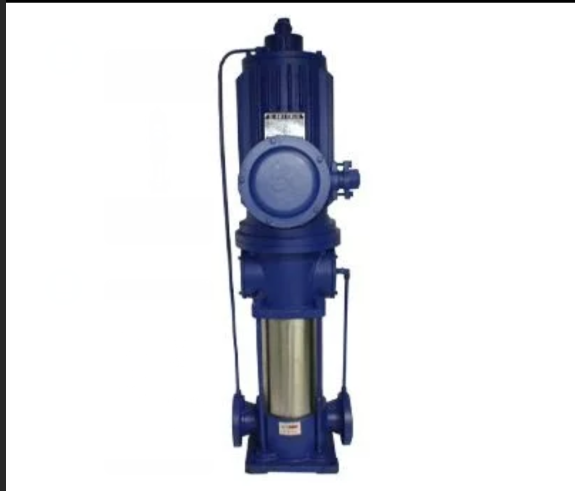

107	泵图.png	95.19K
108	结构图.png	448.92K
109	安装信息.png	236.32K
110	安装尺寸图.png	78.09K
111	工作曲线图.png	50.29K
112	安装信息.png	133.54K
113	安装尺寸图.png	78.07K
114	工作曲线图.png	39.66K
115	安装信息.png	235.97K
116	安装尺寸图.png	78.11K
117	工作曲线图.png	51.52K
118	换热网络.hch	2.59M
119	公用工程物流组合曲线.pdf	15.83K
120	分析图.pdf	16.12K
121	总组合曲线.pdf	16.06K
122	换热网络网格图.pdf	37.85K
123	温-焓图.pdf	15.88K
124	E101.EDR	283.24K
125	E302.EDR	241.61K
126	E303.EDR	299.61K
127	E304.EDR	257.45K
128	ASPEN经济分析.xlsx	13.68K
129	MMA总流程模拟.apwz	8.73M
130	塔设备cup-tower.doc	166.50K
131	精馏塔Ccup.plc	196.00K
132	T303精馏塔SW6.cn2	30.20K
133	T303精馏塔设备校核.wps	564.23K
134	E303换热器校核-SW6.fx2	24.00K
135	换热器校核.docx	489.75K
136	R101反应器校核-SW6.ra2	23.24K
137	反应器校核.doc	389.50K
138	7-说明.txt	978B
139	PFD工艺流程图-2004.dwg	373.69K
140	PFD工艺流程图册.pdf	515.81K
141	物料平衡表.xls	60.00K
142	PID管道及仪表流程图.dwg	529.07K
143	PID管道及仪表流程图.pdf	1.27M
144	PID首页图2004版.dwg	63.15K
145	PID首页图2004版.pdf	159.77K
146	氧化酯化车间设备布置图.pdf	1.12M
147	车间平立面布置图2004.dwg	243.73K
148	厂区平面布置图-2004.dwg	384.55K
149	厂区平面布置图-2004.pdf	247.00K
150	E303换热器设备条件图-2004-Model.pdf	144.04K
151	E303换热器设备条件图-2004.dwg	254.42K
152	R101反应器设备条件图-2004-Model.pdf	119.94K
153	R101反应器设备条件图-2004.dwg	60.37K
154	T303精馏塔设备条件图-2004-Model.pdf	368.07K
155	T303精馏塔设备条件图-2004.dwg	129.01K
156	E303换热器装配图-2004.dwg	356.78K
157	E303换热器装配图-2004.pdf	204.40K
158	R101反应器装配图-2004.dwg	61.18K
159	R101反应器装配图-2004.pdf	114.34K
160	T303精馏塔装配图-2004.dwg	276.63K
161	T303精馏塔装配图-2004.pdf	215.32K
162	三维厂区-东南视角.jpg	256.93K
163	三维厂区-侧视图.jpg	261.08K
164	三维厂区-俯视图.jpg	303.68K

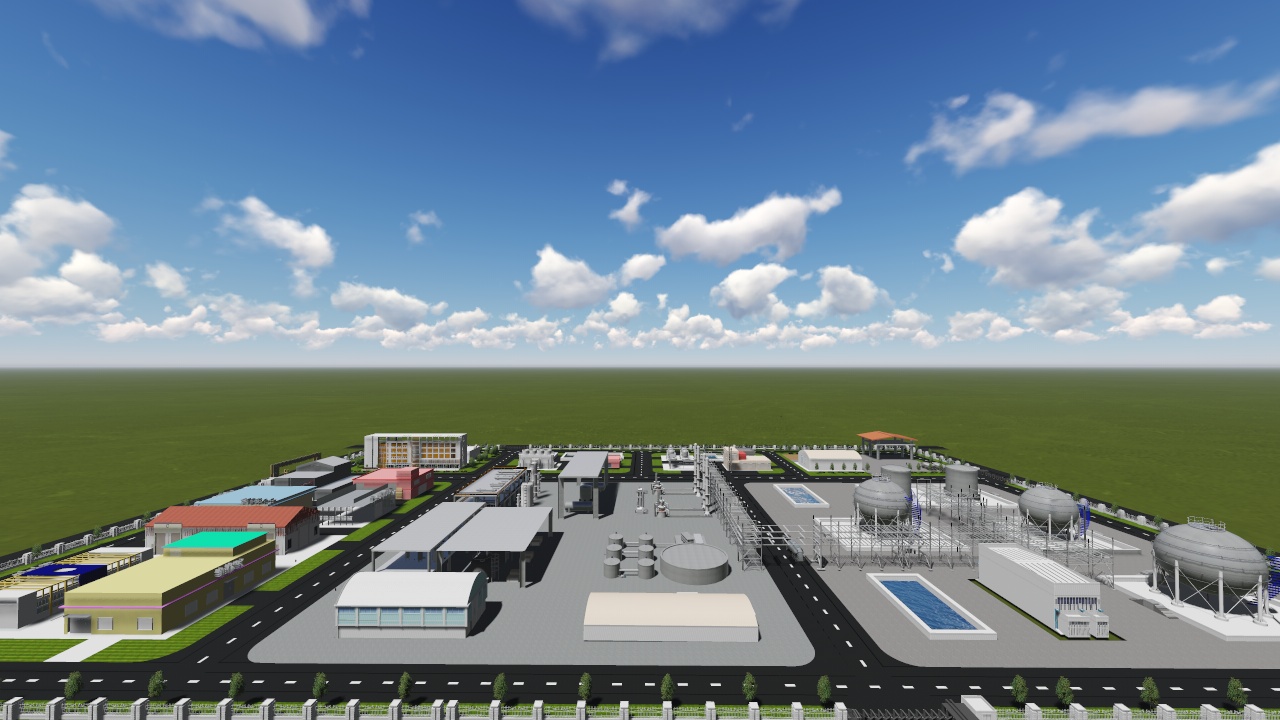

165	三维厂区-右视图.jpg	235.31K

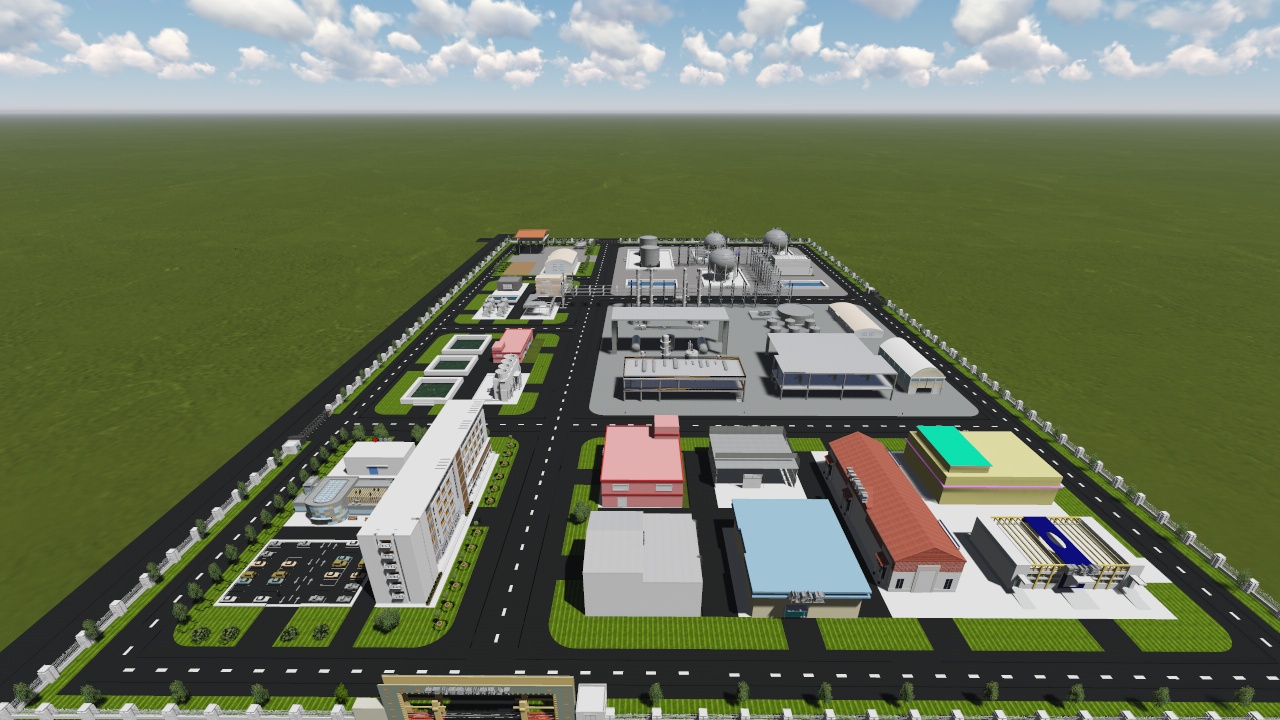

166	三维厂区-正视图.jpg	289.14K
167	三维厂区-生产区图.jpg	315.19K
168	三维厂区-罐区图.jpg	285.53K
169	三维厂区-西南视图.jpg	243.60K
170	三维车间源文件.dwg	7.06M
171	三维车间配管源文件.dwg	3.53M

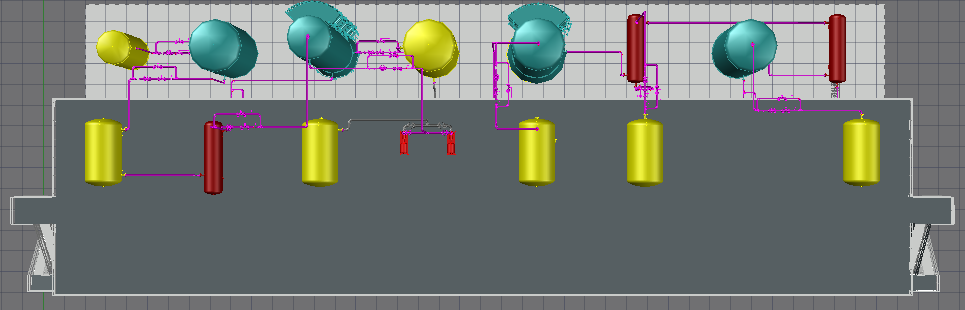

172	三维车间俯视图.png	54.58K

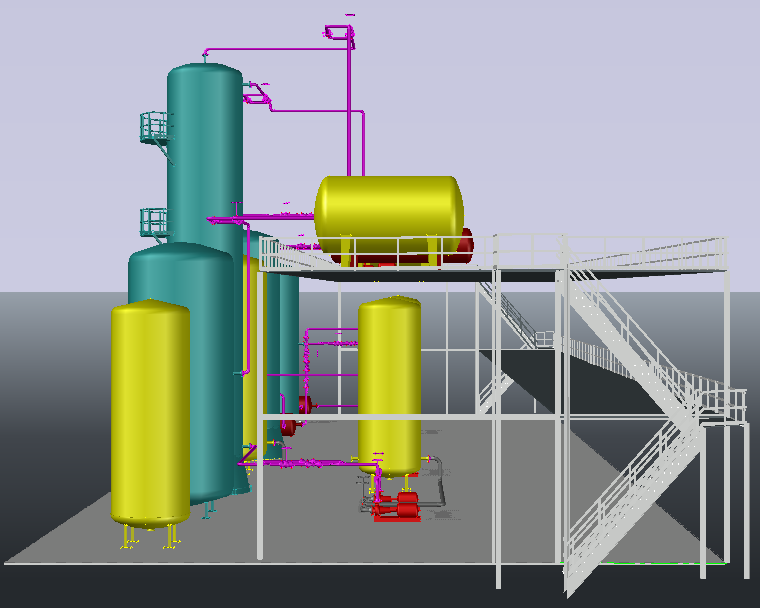

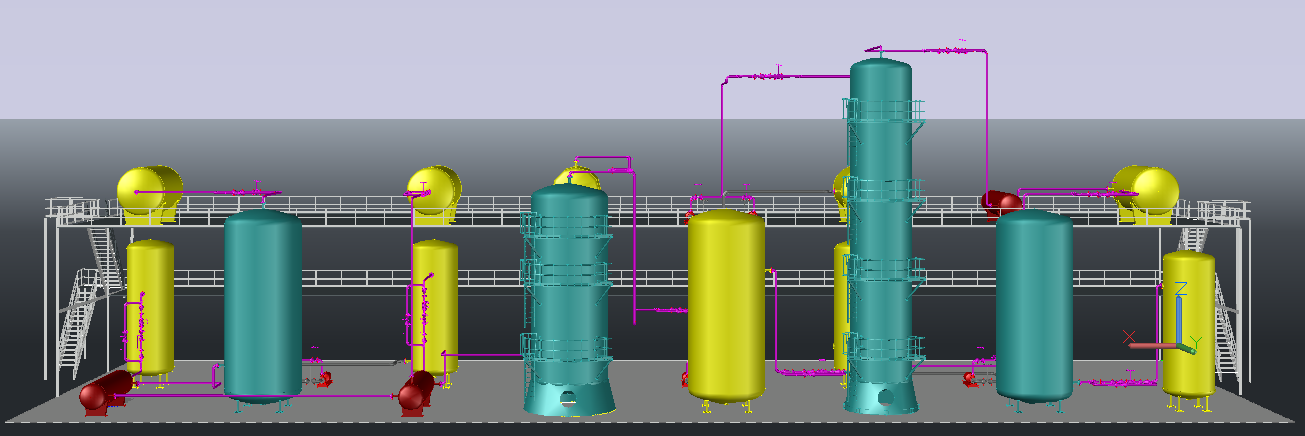

173	三维车间前视图.png	110.60K
174	三维车间右视图.png	66.47K

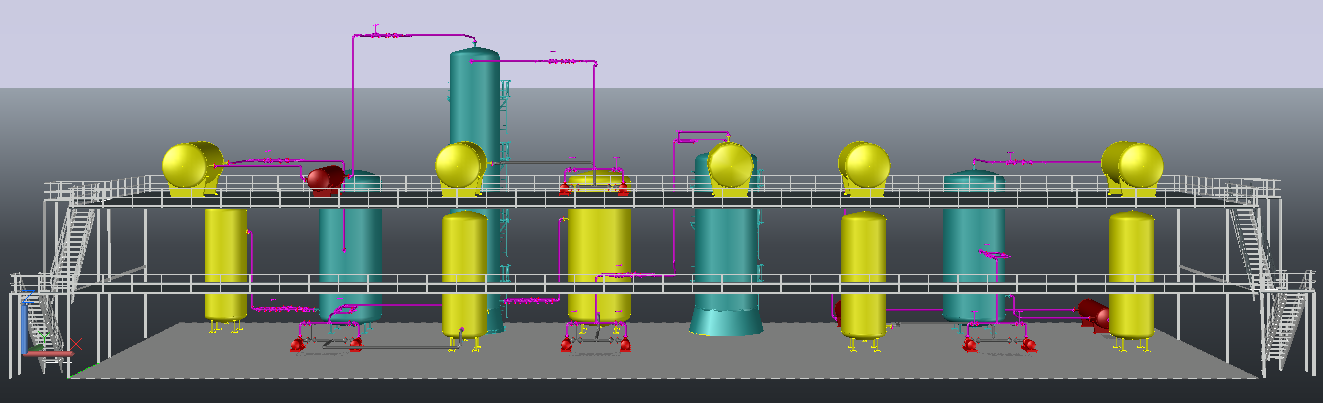

175	三维车间后视图.png	94.15K

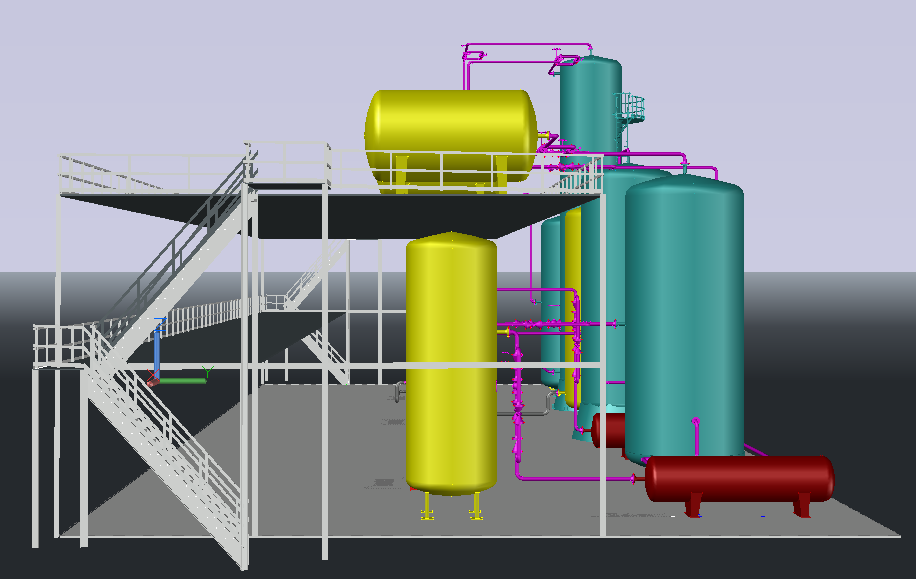

176	三维车间左视图.png	69.80K

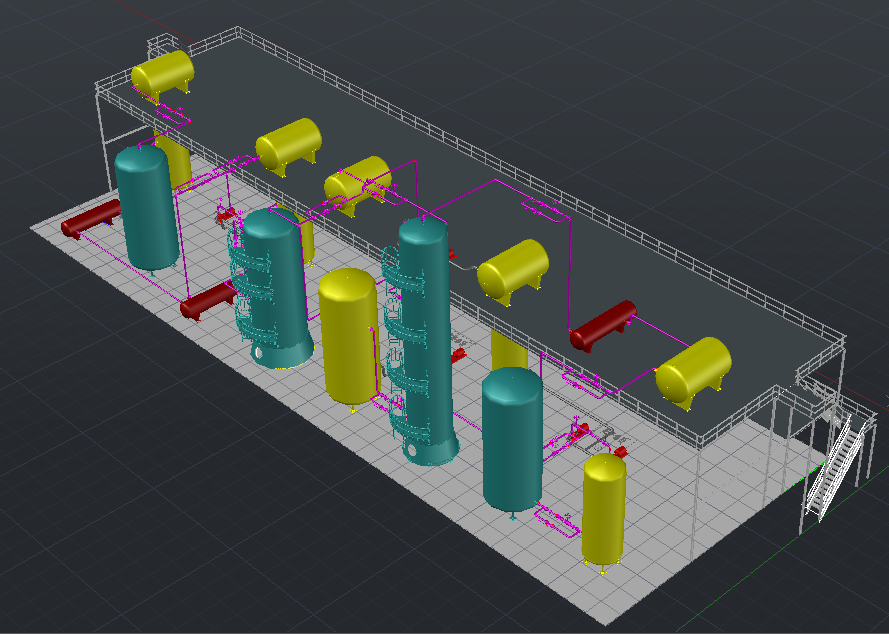

177	三维车间西北视图.png	222.79K

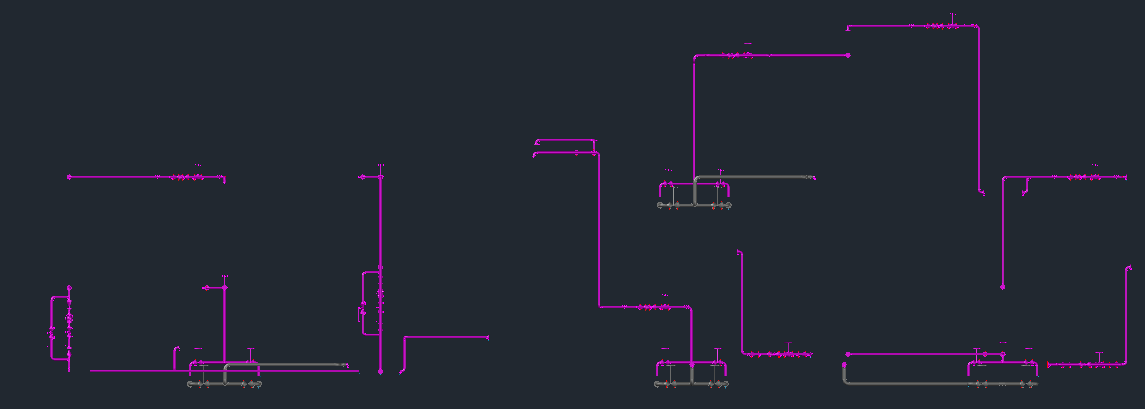

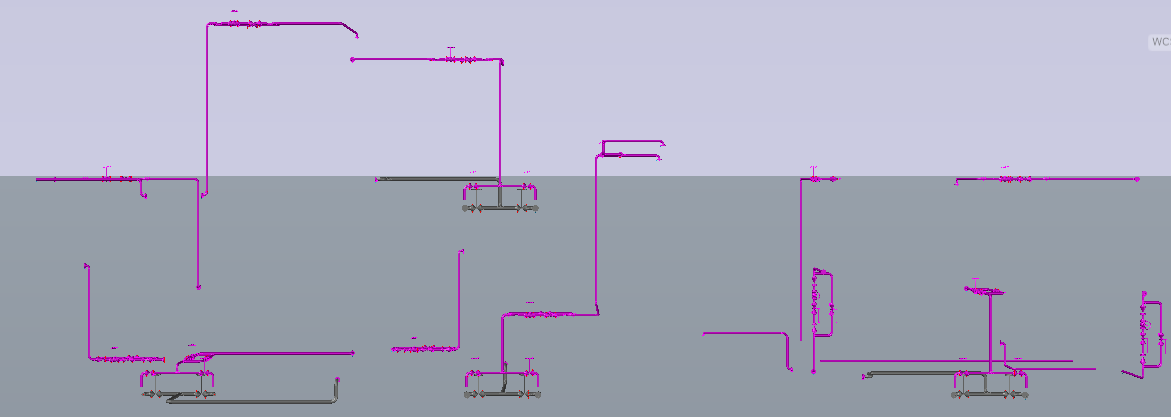

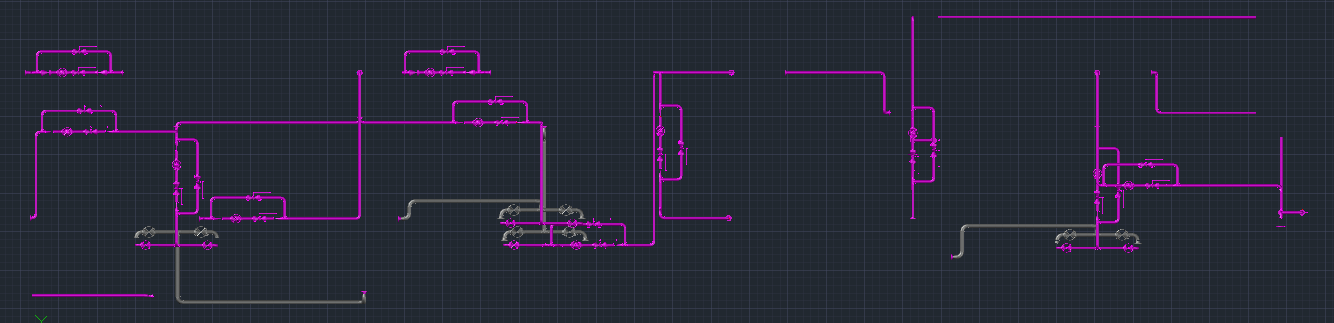

178	三维配管俯视图.png	58.40K
179	三维配管前视图.png	25.48K

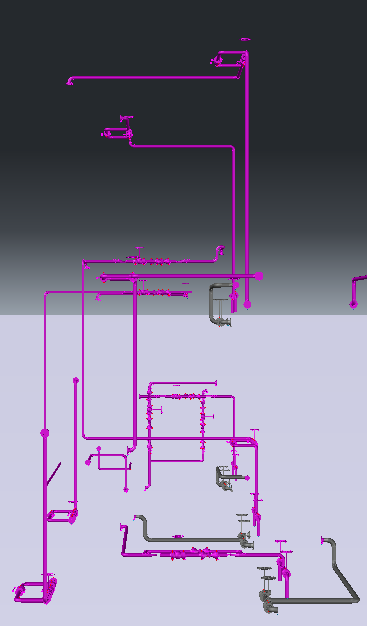

180	三维配管右视图.png	30.32K
181	三维配管后视图.png	31.99K

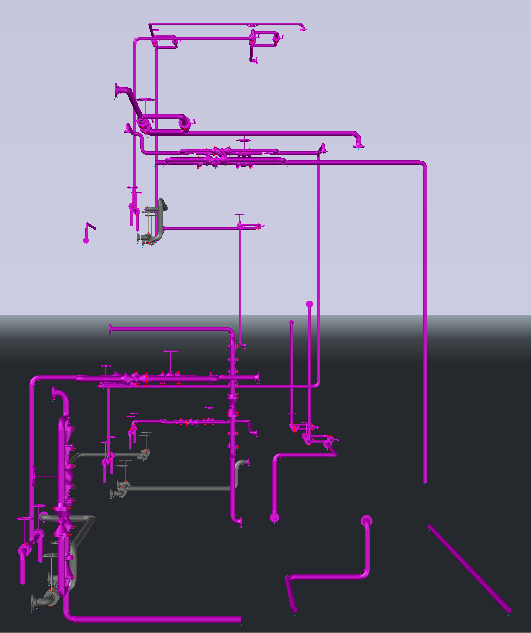

182	三维配管左视图.png	43.77K

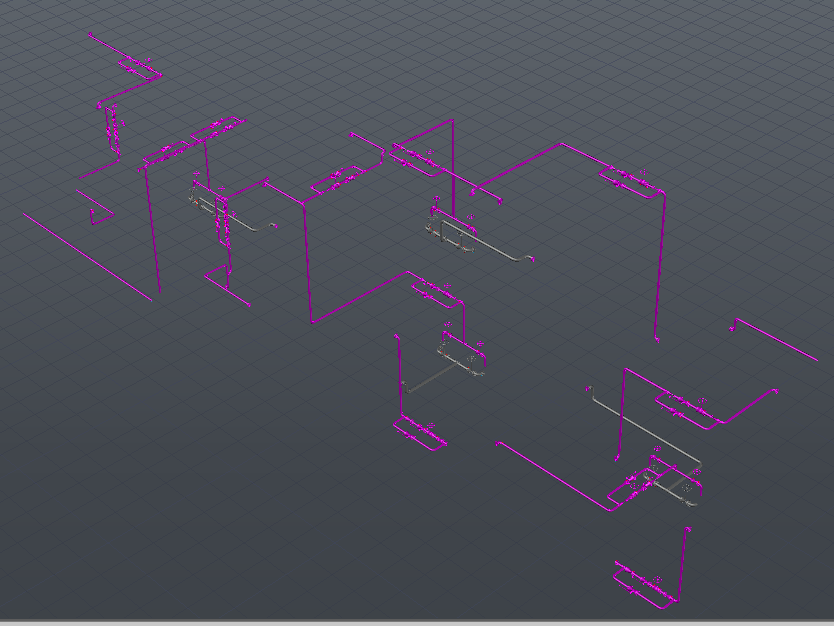

183	三维配管西北视图.png	146.85K

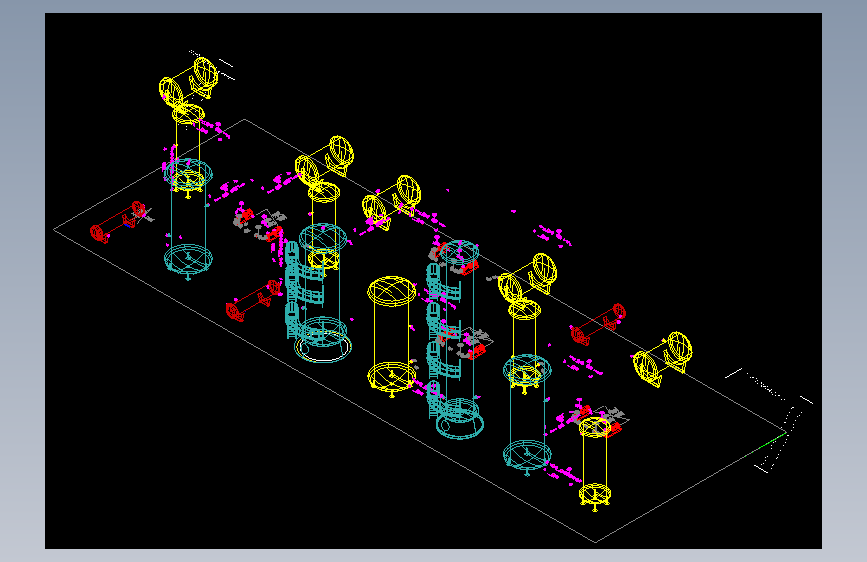

184	轴测图1.dwg	198.57K
185	轴测图2.dwg	168.93K
186	轴测图3.dwg	94.74K
187	轴测图4.dwg	85.16K
188	轴测图5.dwg	167.38K
189	轴测图6.dwg	102.95K
190	轴测图7.dwg	182.83K
191	轴测图8.dwg	245.53K
192	轴测图9.dwg	185.90K
193	HAZOP分析源文件.pdf	1.34M
