年产5800吨甲硫醇项目初步设计（ID:2709371）

机械设备 / 非标机械 / 年产5800吨甲硫醇项目初步设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1759914964495.zip	347.87M
2	readme.txt	752B
3	N5-国赛图册集.pdf	6.59M
4	pfd-2004.dwg	694.67K
5	pfd-2007.dwg	664.97K
6	pfd-2010.dwg	742.71K
7	pid-2004.dwg	1.15M
8	pid-2007.dwg	1.19M
9	pid-2010.dwg	1.17M
10	N5-国赛设备布置图2004.dwg	538.69K
11	N5-国赛设备布置图2007.dwg	566.56K
12	N5-国赛设备布置图2010.dwg	569.72K
13	N5-国赛管道轴测图2004.dwg	1.07M
14	N5-国赛管道轴测图2007.dwg	1.11M
15	N5-国赛管道轴测图2010.dwg	1.10M

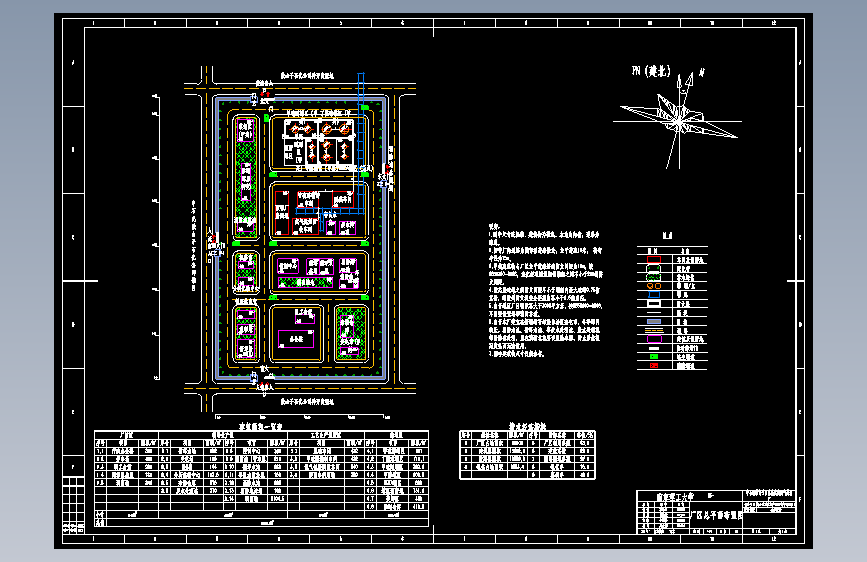

16	N5-厂区总平面布置图2004.dwg	179.65K
17	N5-厂区总平面布置图2007.dwg	208.44K
18	N5-厂区总平面布置图2010.dwg	193.99K

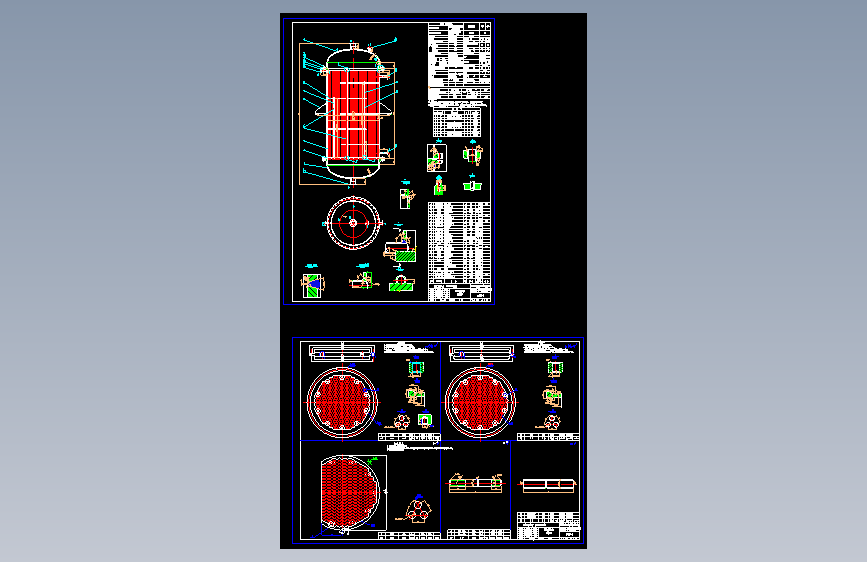

19	E0104换热器条件图-2004.dwg	76.03K
20	E0104换热器条件图-2007.dwg	103.97K
21	E0104换热器条件图-2010.dwg	136.54K
22	R0201反应器条件图-2004.dwg	415.54K
23	R0201反应器条件图-2007.dwg	364.96K
24	R0201反应器条件图-2010.dwg	364.80K
25	T0102解吸塔条件图-2004.dwg	92.84K
26	T0102解吸塔条件图-2007.dwg	121.78K
27	T0102解吸塔条件图-2010.dwg	120.50K
28	N5-国赛管道图2004.dwg	4.49M
29	N5-国赛管道图2007.dwg	4.26M
30	N5-国赛管道图2010.dwg	4.53M
31	N5-国赛设备2004.dwg	1.01M
32	N5-国赛设备2007.dwg	981.16K
33	N5-国赛设备2010.dwg	1.03M
34	N5-国赛钢结构2004.dwg	1.52M
35	N5-国赛钢结构2007.dwg	1.32M
36	N5-国赛钢结构2010.dwg	1.54M

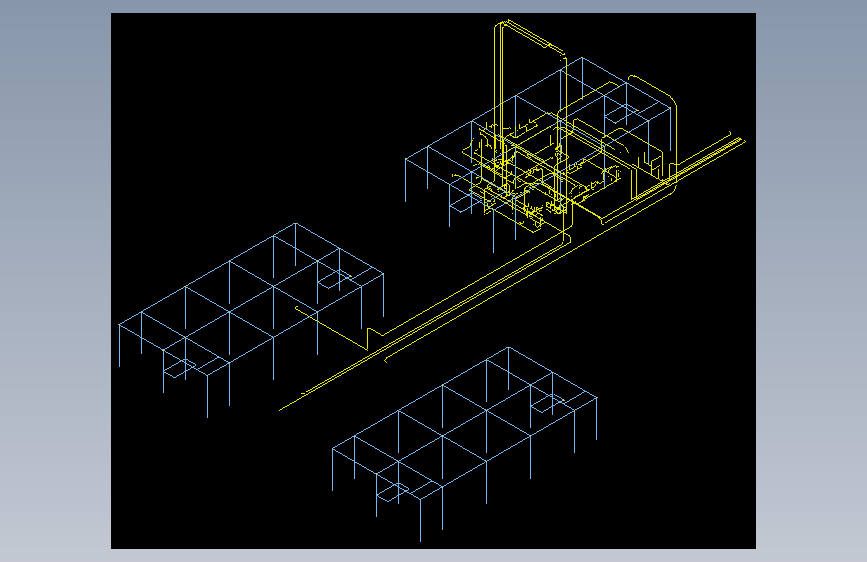

37	N5-国赛厂房三维2004.dwg	7.47M
38	N5-国赛厂房三维2007.dwg	6.64M
39	N5-国赛厂房三维2010.dwg	7.57M
40	0-项目摘要.doc	1.16M
41	1-可行性研究报告.doc	2.69M
42	10-经济分析报告.doc	2.44M
43	11-换热网络设计.doc	1.32M
44	2-初步设计说明书.doc	5.31M
45	3-创新性说明书.doc	2.07M
46	4-1-典型设备选型与设计计算说明书.doc	8.61M
47	4-2-设备选型一览表.doc	1.34M
48	5-能量平衡计算书.doc	1.97M
49	6-物料平衡计算书.doc	1.50M
50	7-MSDS报告.doc	1.73M
51	8-安全预评价报告.doc	2.49M
52	9-环境影响评价报告.doc	2.10M
53	K2WO4负载量对γ-Al2O3催化合成甲硫醇的影响_赵莺.pdf	1013.07K
54	KineticModeloftheReactionofMethanolwithHydrogenSulfide_A.V.Yermakova.pdf	910.93K
55	动力学计算说明.docx	197.92K
56	甲硫醇动力学.pdf	802.01K
57	readme.txt	210B
58	丁烷储罐泄漏-Textsummary.docx	12.59K

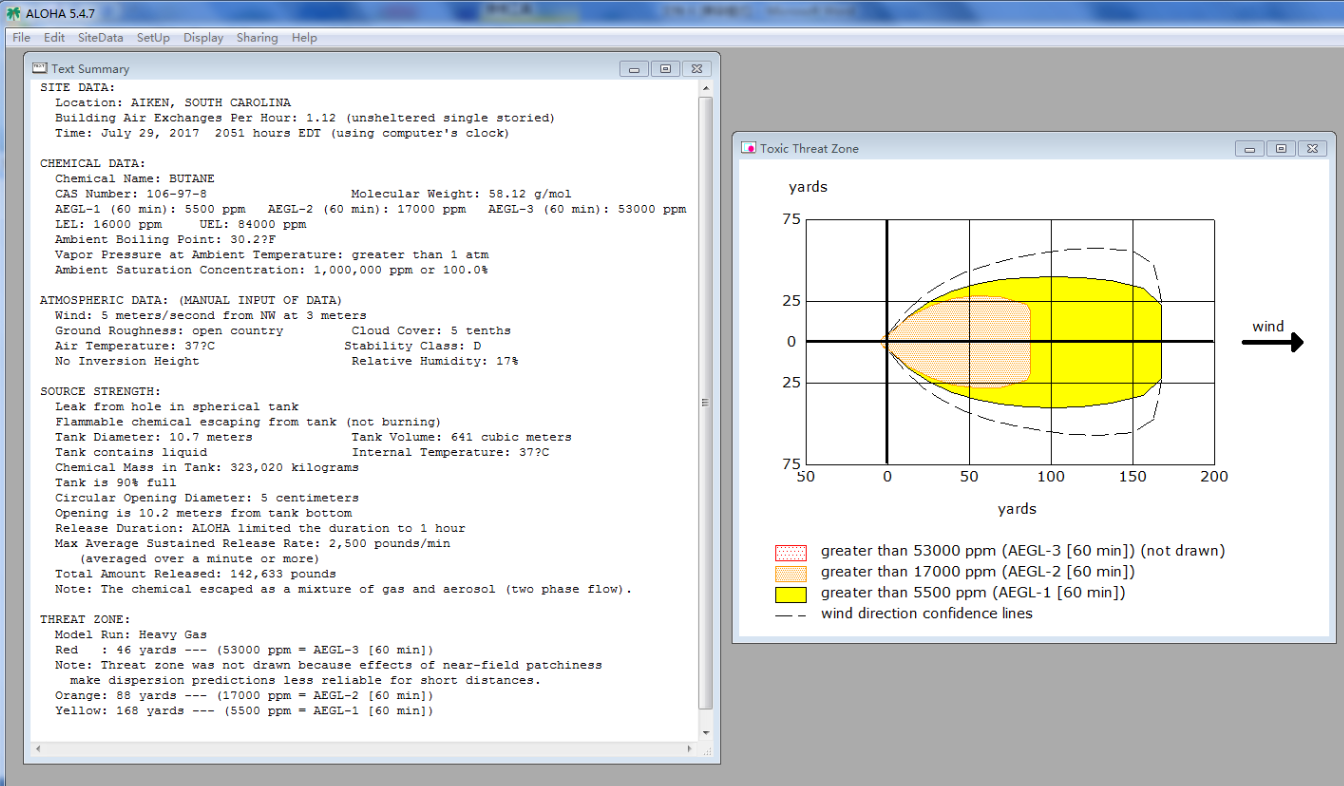

59	丁烷储罐泄露-截图.png	275.74K
60	丁烷储罐泄露-源文件.alo	4.73K
61	readme.txt	210B
62	甲硫醇储罐泄漏-Textsummary.docx	12.54K

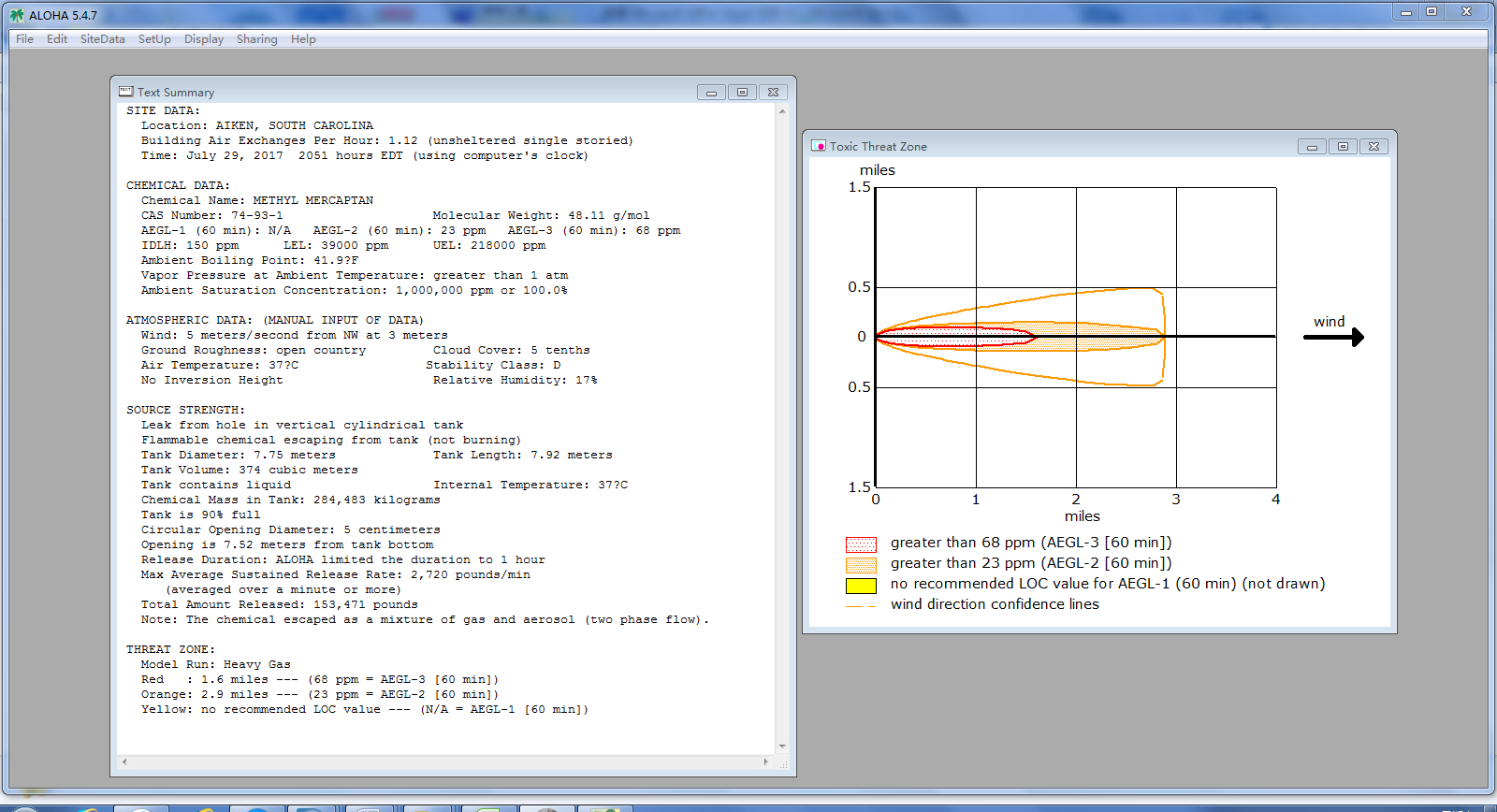

63	甲硫醇储罐泄漏-截图.png	166.34K
64	甲硫醇储罐泄露-源文件.alo	4.73K
65	readme.txt	210B
66	甲硫醚储罐泄漏-Textsummary.docx	12.56K

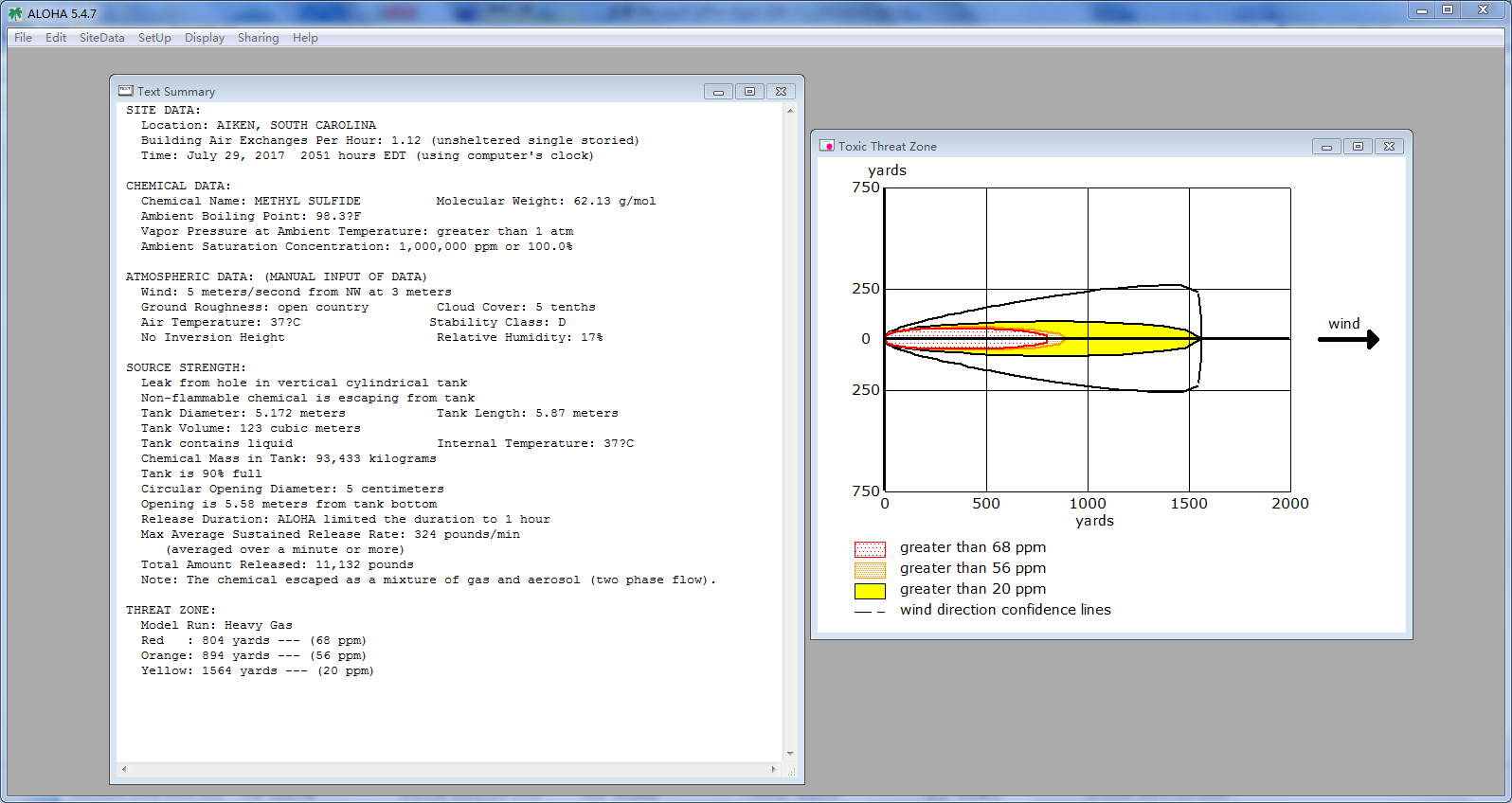

67	甲硫醚储罐泄漏-截图.png	148.20K
68	甲硫醚储罐泄露-源文件.alo	4.73K
69	E0101.EDR	261.07K
70	E0102.EDR	251.92K
71	E0103.EDR	261.57K
72	E0104.EDR	240.06K
73	E0105.EDR	273.51K
74	E0106.EDR	344.40K
75	E0107.EDR	275.85K
76	E0202.EDR	271.41K
77	E0204.EDR	262.64K
78	E0205.EDR	290.31K
79	E0207.EDR	289.04K
80	E0208.EDR	370.41K
81	E0209.EDR	271.80K
82	E0213.EDR	256.32K
83	E0214.EDR	256.94K
84	E0302.edr	244.97K
85	E0303.edr	246.57K
86	E0304.edr	242.29K
87	readme.txt	636B
88	全流程不含热泵）.apwz	6.70M
89	全流程（含热泵换热网络）.apwz	13.01M
90	全流程（含热泵）.apwz	10.32M
91	原始换热网络不含热泵）.hch	457.10K
92	原始换热网络（含热泵）.hch	413.51K
93	最终换热网络（含热泵）.hch	870.09K
94	自动推荐方案对比.hch	4.84M
95	ASPEN源文件说明.txt	441B
96	全流程模拟（含热泵）.apw	15.83M
97	全流程模拟（含热泵）.bkp	1.50M
98	塔设计和校核说明.txt	307B

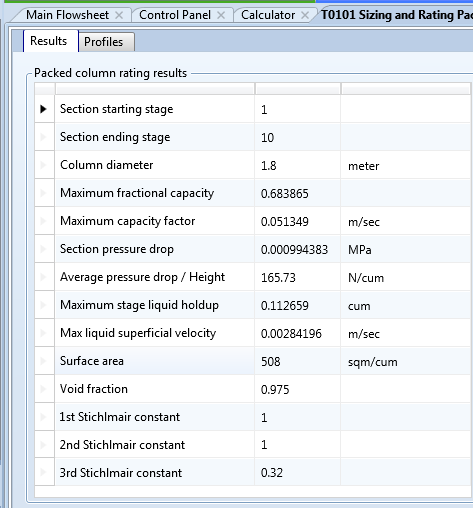

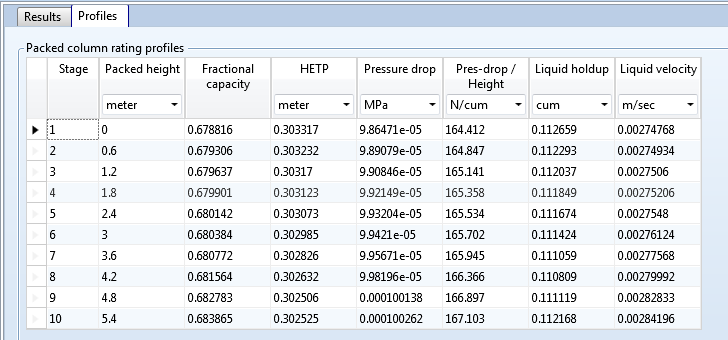

99	T0101水力学数据.png	30.36K
100	T0101水力学校核.apw	13.97M
101	T0101水力学校核.bkp	293.90K
102	T0101水力学结果.png	24.63K

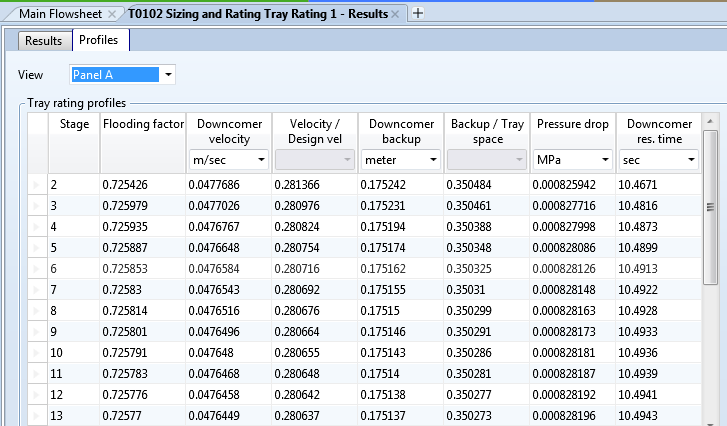

103	T0102水力学数据1.png	34.56K

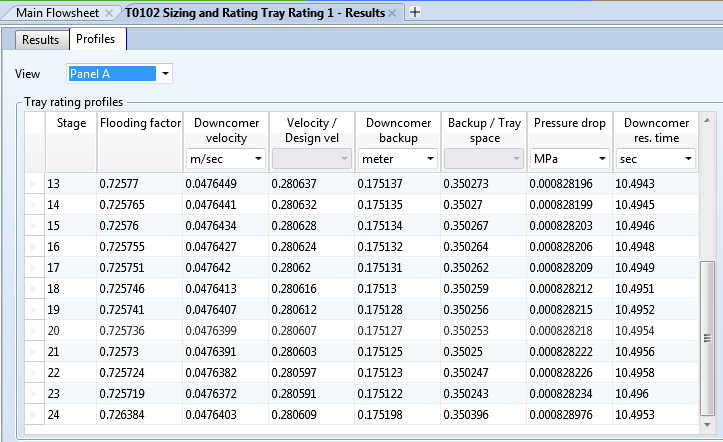

104	T0102水力学数据2.png	35.43K

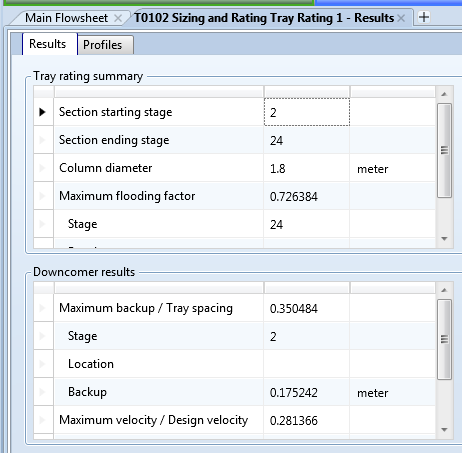

105	T0102水力学结果.png	20.60K
106	T0102浮阀塔水力学校核.apw	1.35M
107	T0102浮阀塔水力学校核.bkp	326.67K
108	T0201水力学校核.apw	12.45M
109	T0201水力学校核.bkp	283.02K
110	T0201水力学校核.png	27.69K

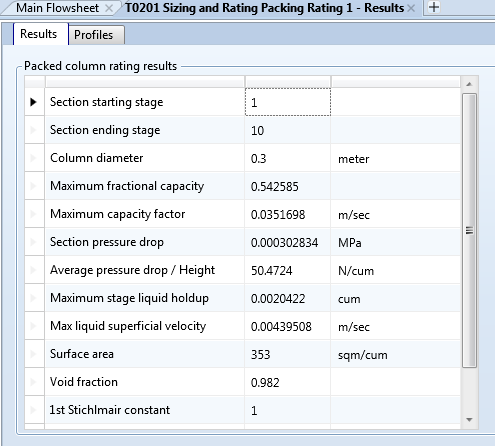

111	T0201水力学结果.png	23.40K

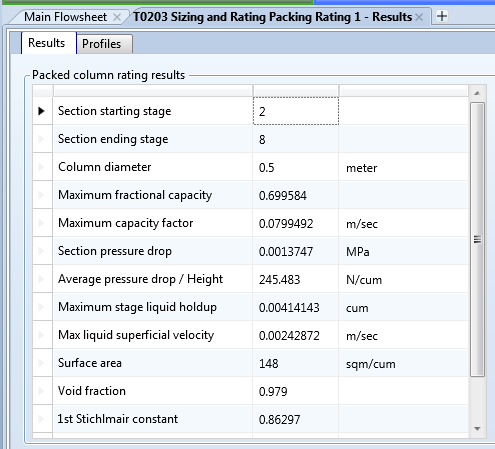

112	T0203一段填料水力学结果.png	24.24K

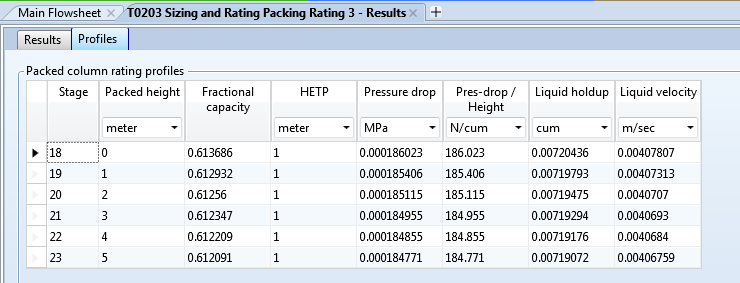

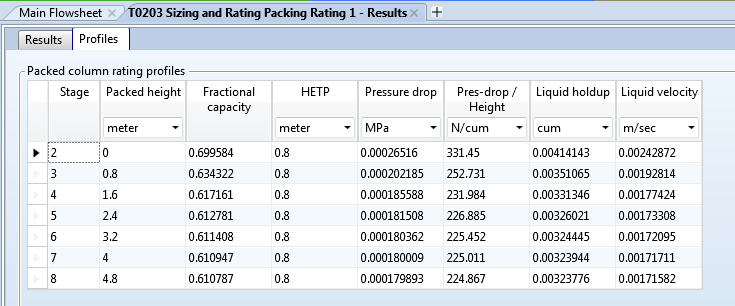

113	T0203一段水力学校核数据.png	22.18K
114	T0203三段填料水力学校核数据.png	20.21K
115	T0203三段填料水力学结果.png	25.40K

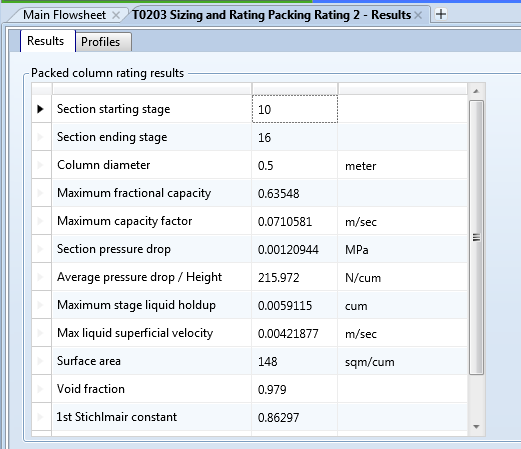

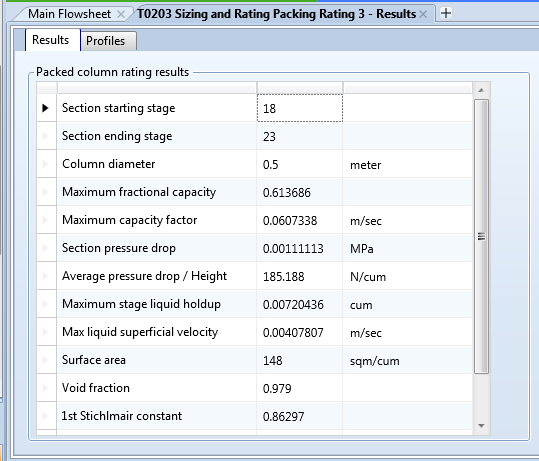

116	T0203二段填料水力学校核数据.png	22.97K
117	T0203二段填料水力学结果.png	24.43K

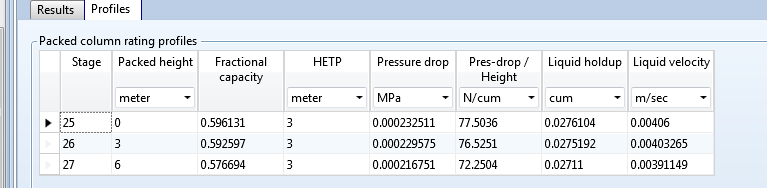

118	T0203四段填料水力学校核数据.png	12.60K

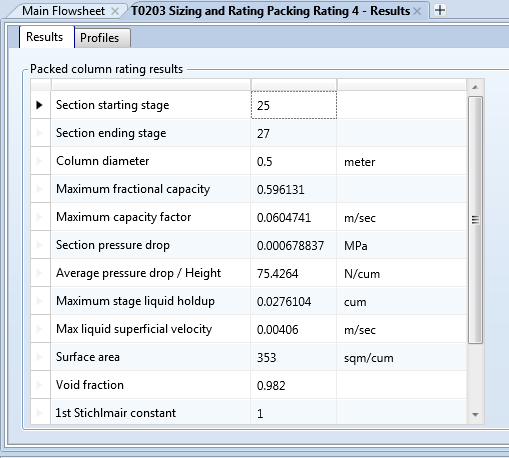

119	T0203四段填料水力学结果.png	23.72K

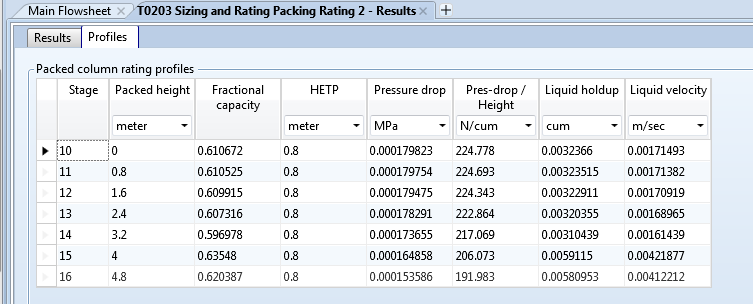

120	T0203水力学校核.apw	12.00M
121	T0203水力学校核.bkp	308.66K

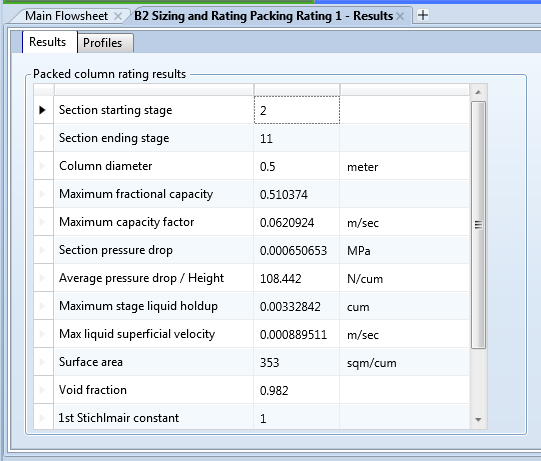

122	T0204一段水力学校核数据.png	22.58K
123	T0204一段水力学结果.png	25.09K

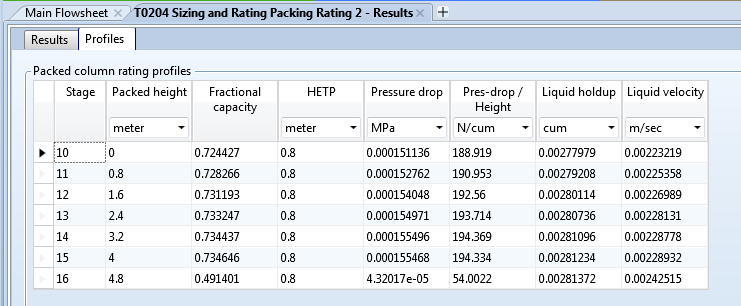

124	T0204二段水力学校核数据.png	22.87K

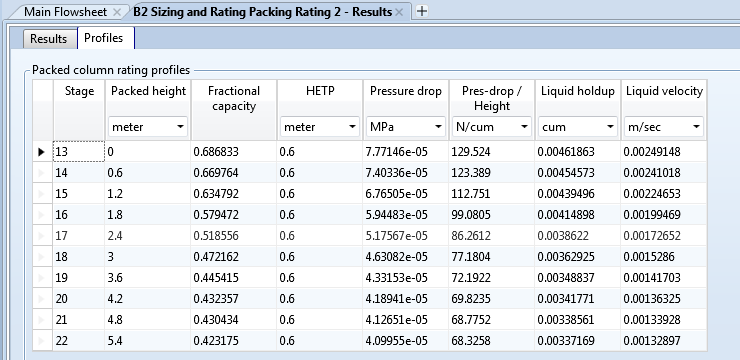

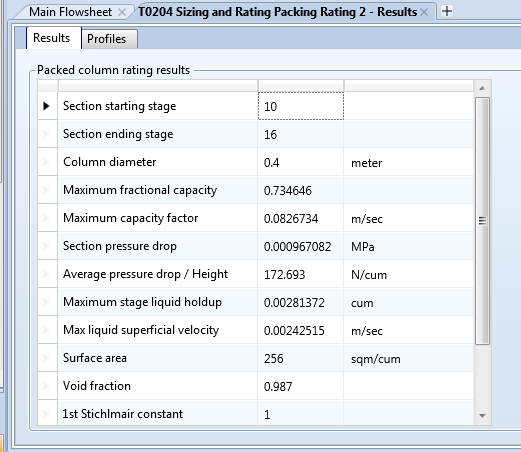

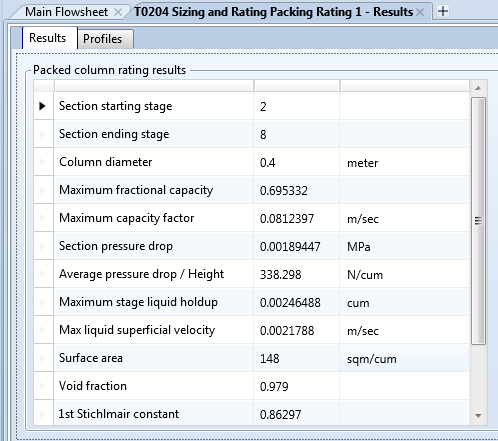

125	T0204二段水力学结果.png	24.71K

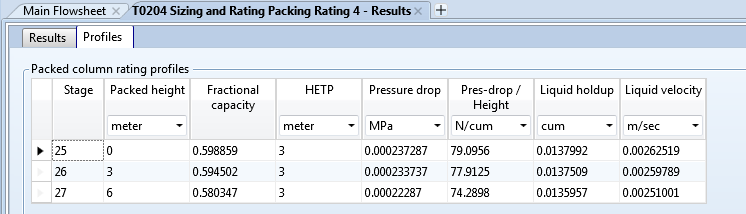

126	T0204四段水力学校核数据.png	15.71K

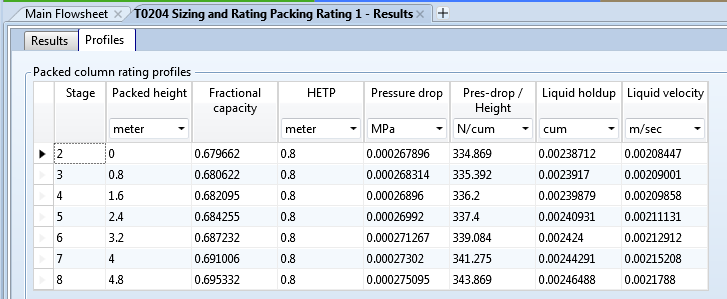

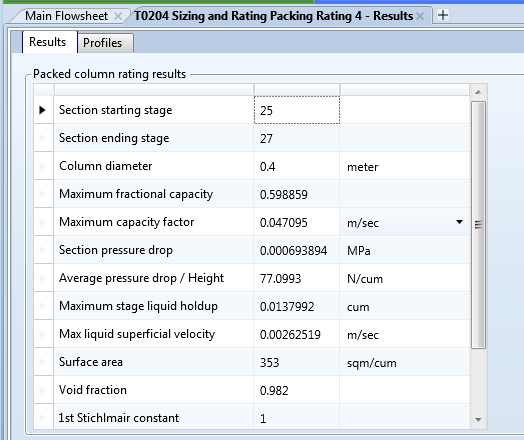

127	T0204四段水力学结果.png	24.68K
128	T0204水力学校核.apw	11.98M
129	T0204水力学校核.bkp	308.11K

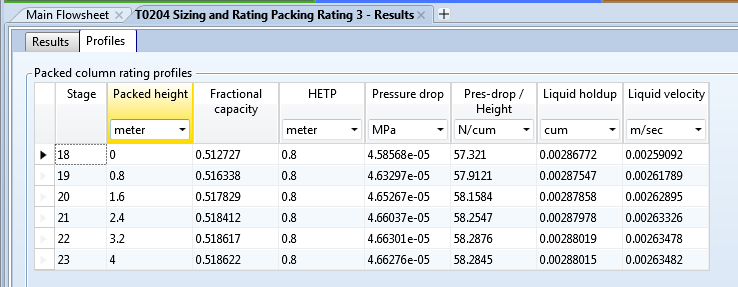

130	T0204水力学校核数据.png	22.69K

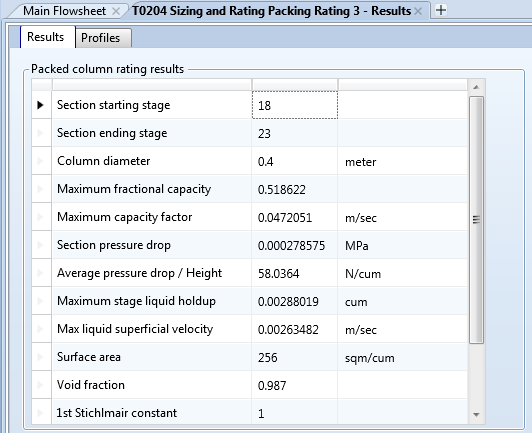

131	T0204水力学结果.png	24.36K

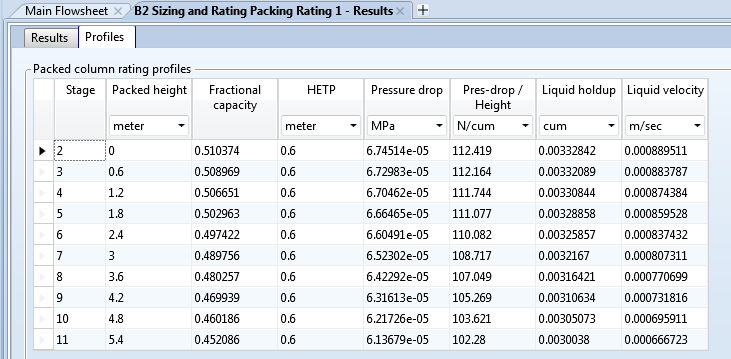

132	T0205一段水力学校核数据.png	28.42K
133	T0205一段水力学结果.png	24.79K
134	T0205二段水力学校核数居.png	28.25K

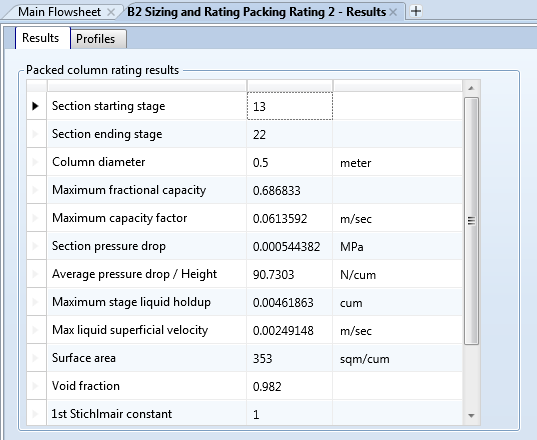

135	T0205二段水力学结果.png	24.03K
136	T0205水力学校核.apw	12.43M
137	T0205水力学校核.bkp	285.94K
138	KineticModeloftheReactionofMethanolwithHydrogenSulfide-1494293993.pdf	116.83K
139	参考文献.pdf	802.01K
140	反应动力学来源.docx	57.56K
141	MDEA脱硫工段.apw	13.74M
142	MDEA脱硫工段.bkp	202.20K
143	低烃氢气回收工段.apw	13.39M
144	低烃氢气回收工段.bkp	585.51K
145	反应分离精制工段.apw	13.61M
146	反应分离精制工段.bkp	783.36K

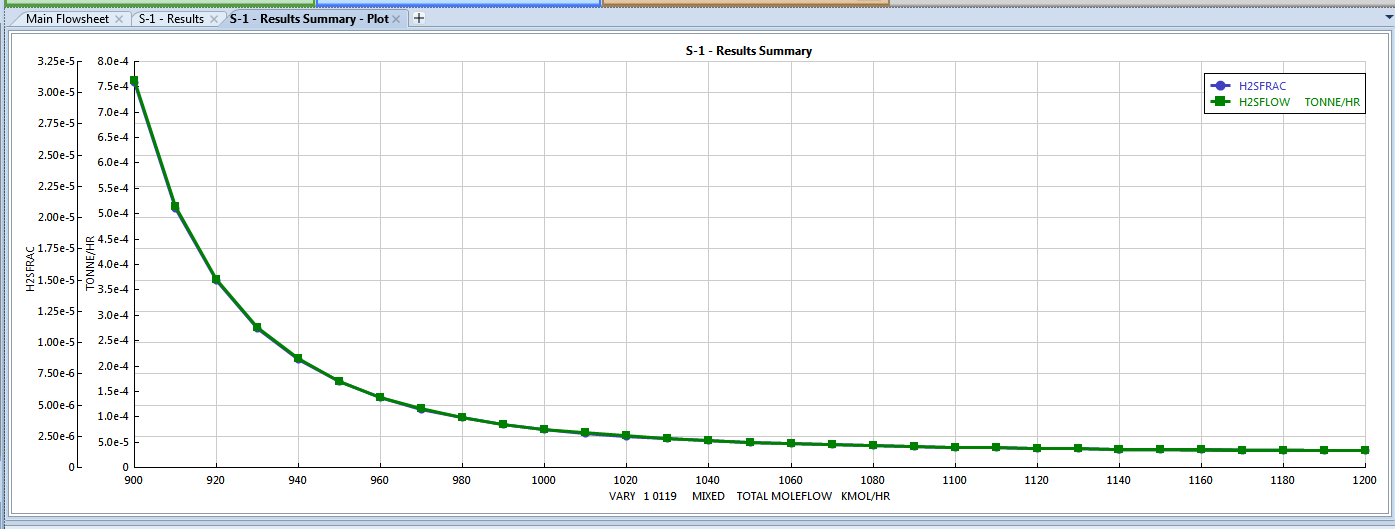

147	MDEA用量优化-与塔顶硫化氢质量分率及硫化氢用量的关系.png	39.13K
148	T0101MDEA溶液用量.apwz	5.12M
149	T0101压力.apwz	5.11M
150	T0101理论塔板数.apwz	545.80K
151	T0101进料温度.apwz	5.12M

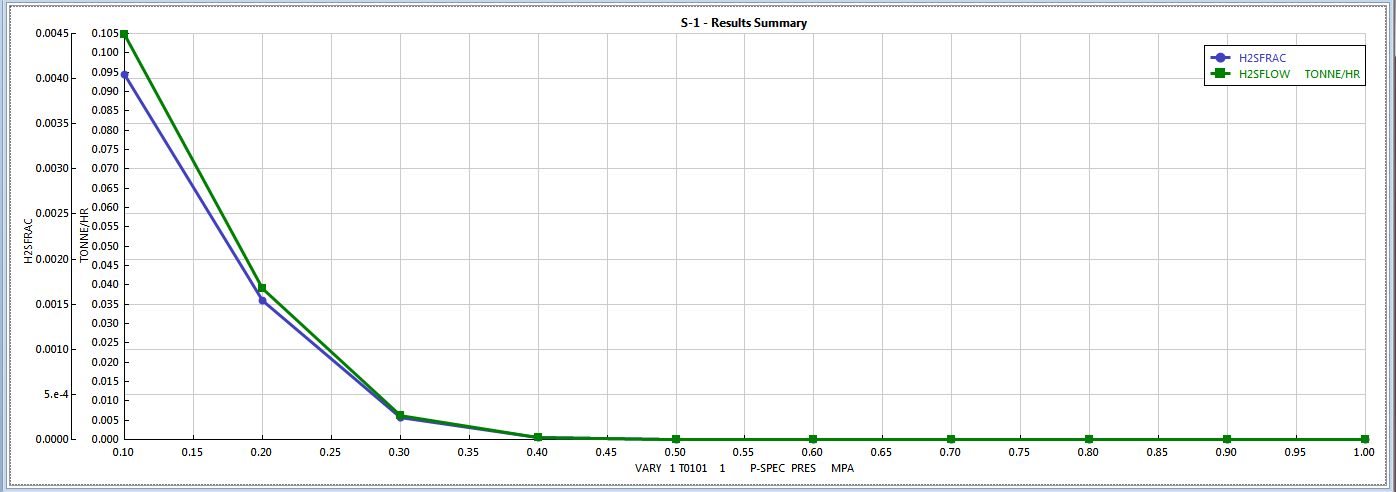

152	吸收压力的优化-与塔顶硫化氢质量分率与硫化氢质量的关系.png	35.40K
153	气液比优化曲线.xlsx	15.17K

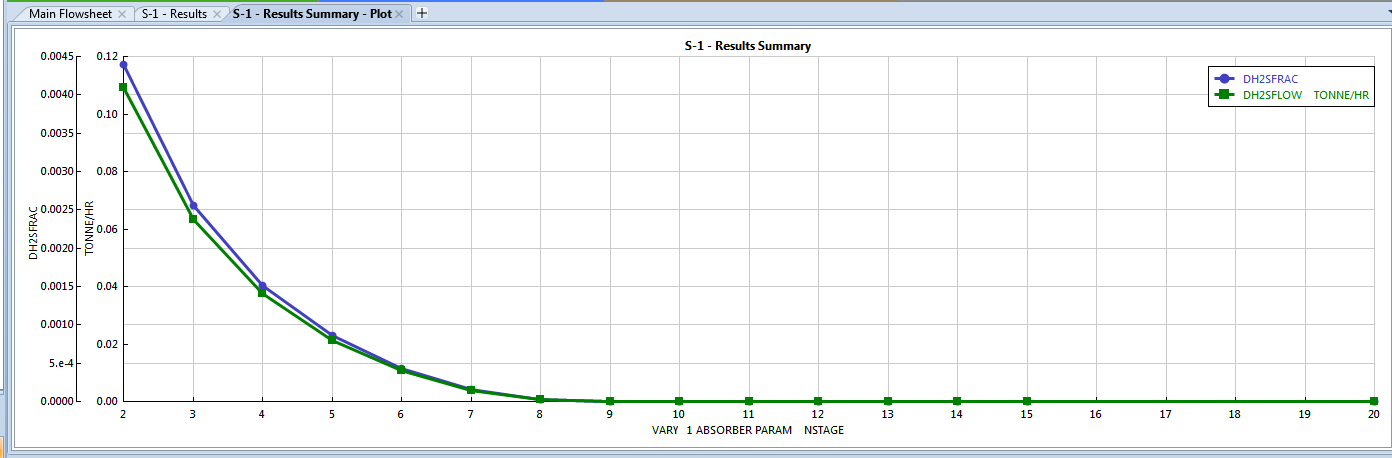

154	理论塔板数的优化-与塔顶硫化氢质量分率与硫化氢质量的关系.png	29.58K

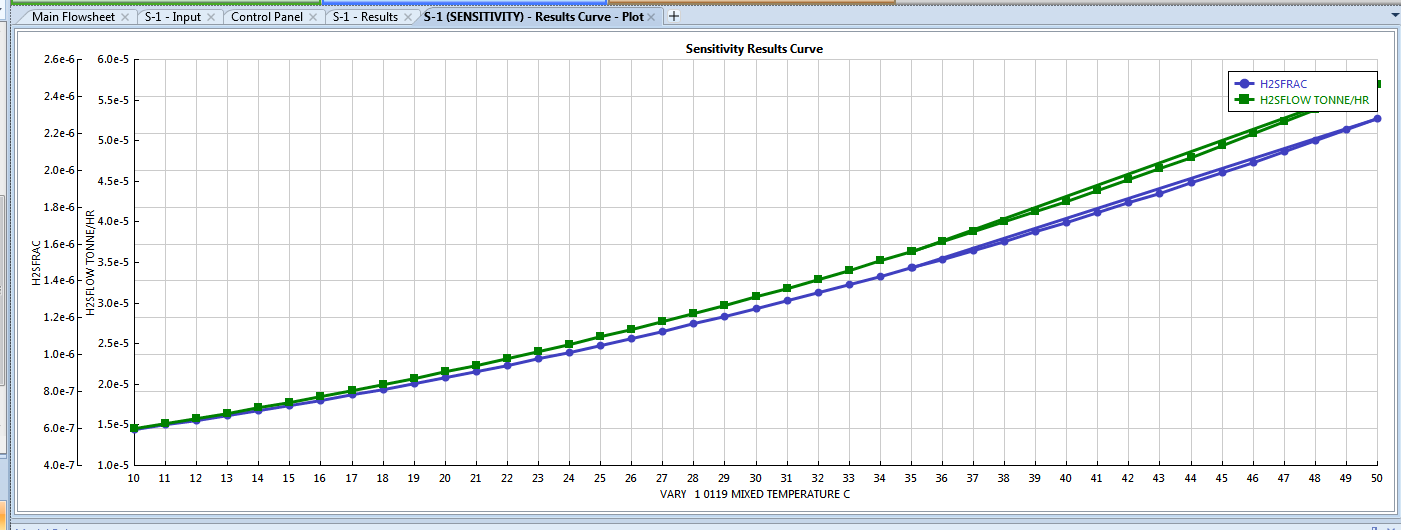

155	进料温度的优化-与塔顶硫化氢质量分数与硫化氢流量的关系.png	48.36K
156	T0102压力.bkp	334.27K
157	T0102理论板数.bkp	334.70K
158	T0102设计规定.bkp	323.88K
159	T0102进料位置.bkp	334.66K
160	T0102进料温度.bkp	345.71K
161	T0202.bkp	298.89K
162	T0202FEEDSTAGE.bkp	313.86K
163	T0202nstage.bkp	309.77K
164	T0202RR.bkp	304.12K
165	T0203DSTWU.bkp	249.58K
166	T0203回流比.bkp	365.98K
167	T0203水力学校核.apwz	4.37M
168	T0203理论板数.bkp	358.89K
169	T0203设计规定.apwz	4.42M
170	T0203设计规定.bkp	331.92K
171	T0203进料位置.bkp	339.75K

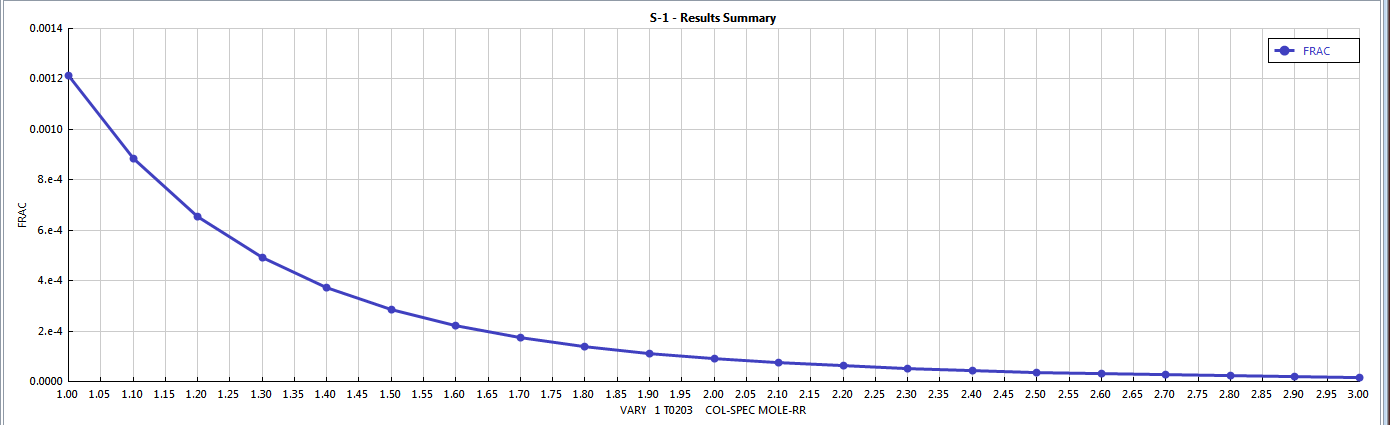

172	回流比与塔底甲硫醇质量分率的关系.png	28.55K

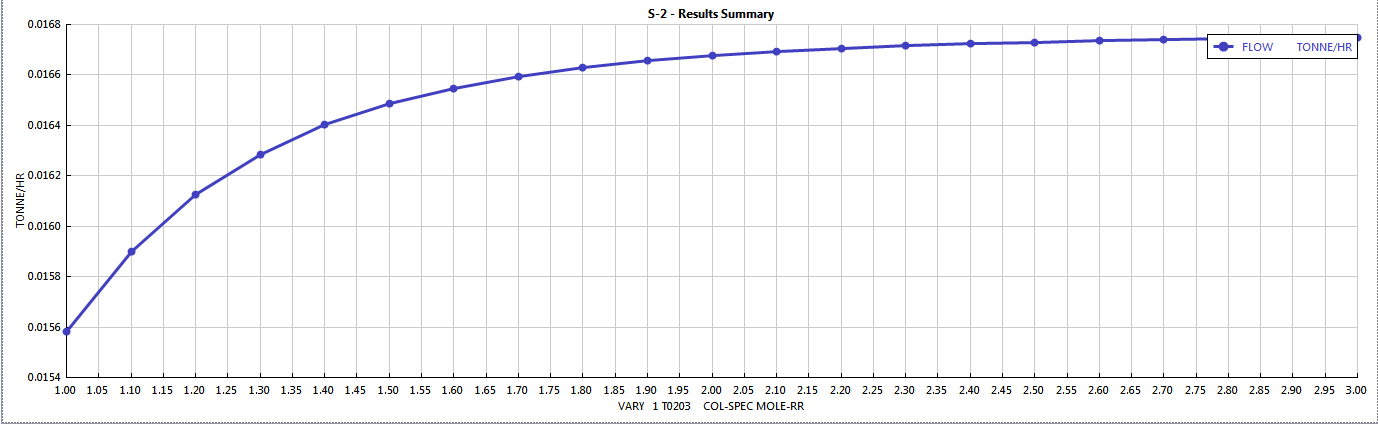

173	回流比与塔顶甲硫醚流量的关系.png	29.15K
174	理论板数与塔底甲硫醚质量分率关系.png	28.87K

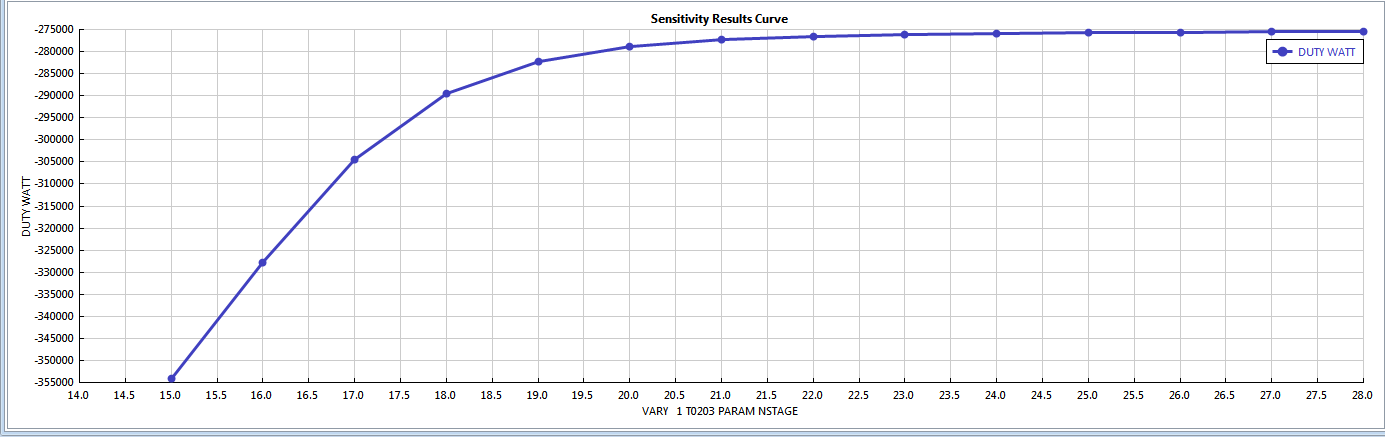

175	理论板数与塔顶热负荷关系.png	31.55K

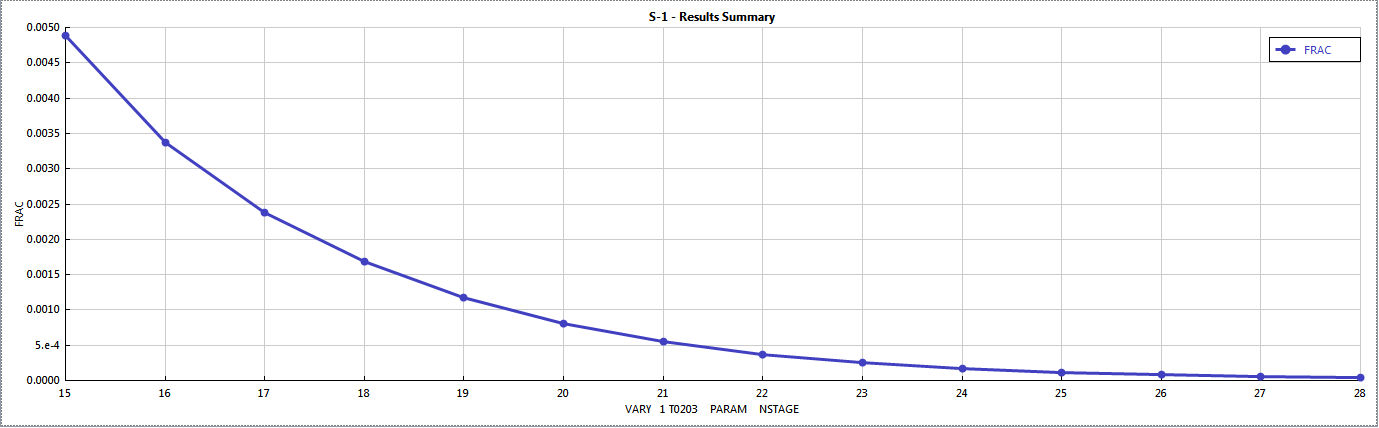

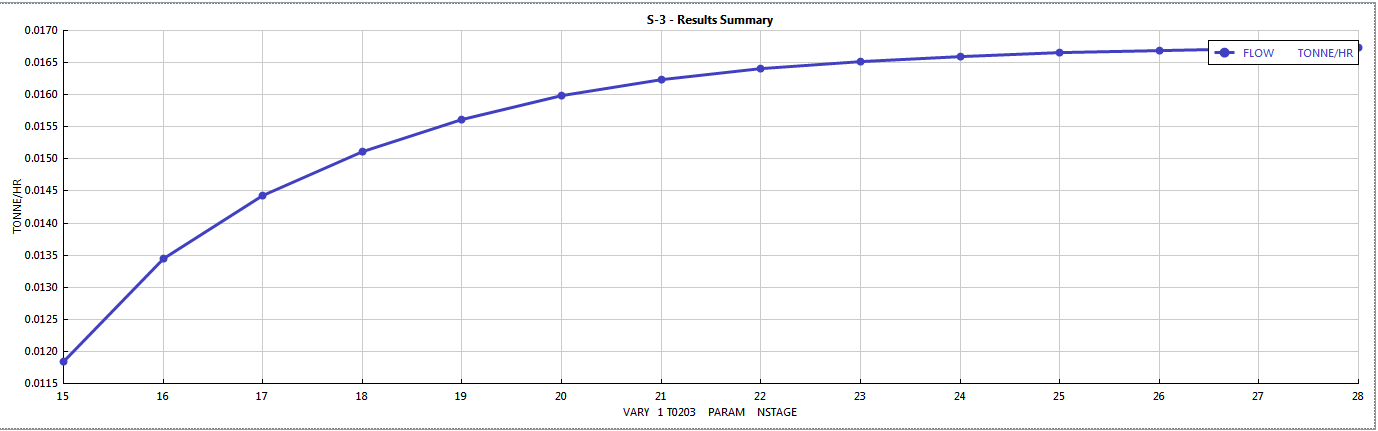

176	理论板数与塔顶甲流醚流量关系.png	26.77K

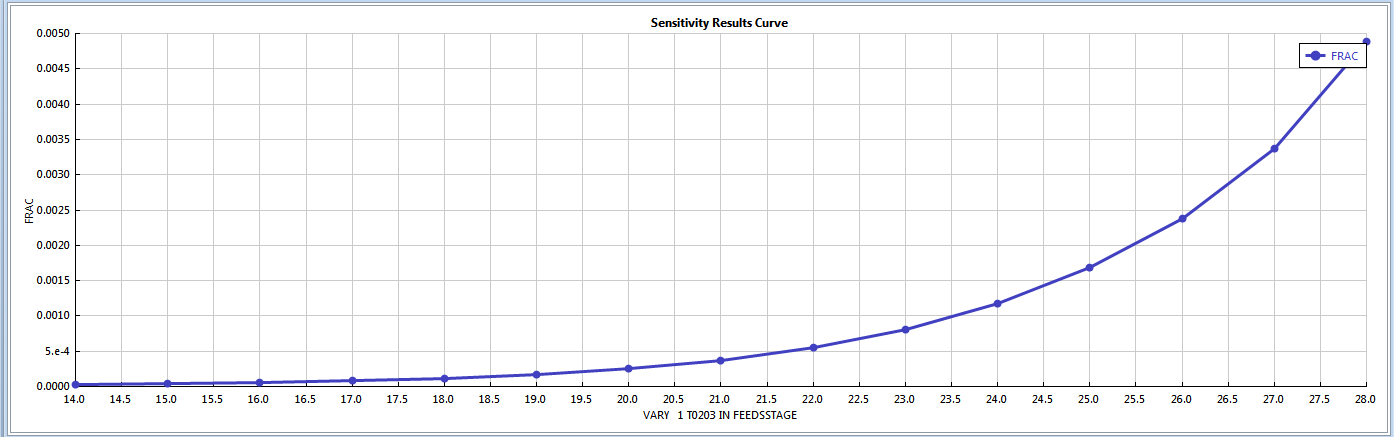

177	进料位置与塔底甲硫醚质量分率关系图.png	28.80K

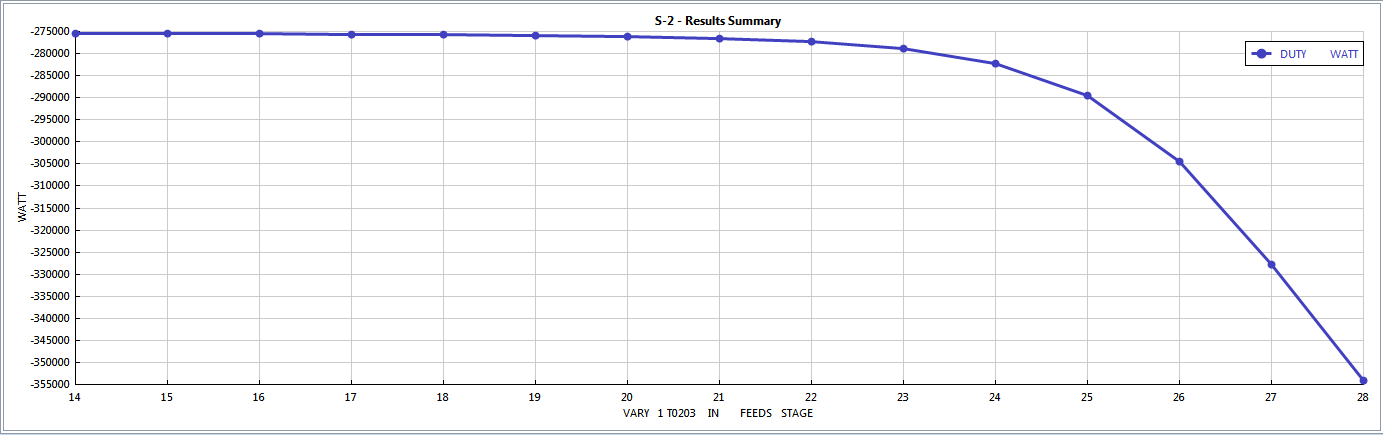

178	进料位置与塔顶热负荷关系.png	30.17K
179	T0204DSTWU.bkp	225.29K
180	T0204回流比.bkp	324.59K
181	T0204理论板数.bkp	322.08K
182	T0204设计规定.bkp	225.24K
183	T0204进料位置.bkp	371.31K
184	T0205DSTWU.apw	12.27M
185	T0205DSTWU.bkp	225.96K
186	T0205回流比.apw	12.40M
187	T0205回流比.bkp	311.06K
188	T0205理论板数.apw	12.37M
189	T0205理论板数.bkp	281.45K
190	T0205设计规定.apw	12.33M
191	T0205设计规定.bkp	254.41K
192	T0205进料位置.apw	12.37M
193	T0205进料位置.bkp	279.44K
194	T302气液比.bkp	391.45K
195	吸收气液比.xlsx	15.45K
196	T0304FEEDSTAGE.bkp	545.96K
197	T0304NSTAGE.bkp	542.23K
198	T0304RR.bkp	536.35K
199	T0304FEEDSTAGE.bkp	535.86K
200	T0304NSTAGE.bkp	550.16K
201	T0304RR.bkp	535.85K
202	pfd-2004.dwg	694.67K
203	pfd-2007.dwg	664.97K
204	pfd-2010.dwg	742.71K
205	pid-2004.dwg	1.15M
206	pid-2007.dwg	1.19M
207	pid-2010.dwg	1.17M
208	N5-国赛设备布置图2004.dwg	538.69K
209	N5-国赛设备布置图2007.dwg	566.56K
210	N5-国赛设备布置图2010.dwg	569.72K
211	N5-国赛管道轴测图2004.dwg	1.07M
212	N5-国赛管道轴测图2007.dwg	1.11M
213	N5-国赛管道轴测图2010.dwg	1.10M
214	N5-厂区总平面布置图2004.dwg	179.65K
215	N5-厂区总平面布置图2007.dwg	208.44K
216	N5-厂区总平面布置图2010.dwg	193.99K
217	E0104换热器条件图-2004.dwg	76.03K
218	E0104换热器条件图-2007.dwg	103.97K
219	E0104换热器条件图-2010.dwg	136.54K
220	R0201反应器条件图-2004.dwg	415.54K
221	R0201反应器条件图-2007.dwg	364.96K
222	R0201反应器条件图-2010.dwg	364.80K
223	T0102解吸塔条件图-2004.dwg	92.84K
224	T0102解吸塔条件图-2007.dwg	121.78K
225	T0102解吸塔条件图-2010.dwg	120.50K
226	N5-国赛管道图2004.dwg	4.49M
227	N5-国赛管道图2007.dwg	4.26M
228	N5-国赛管道图2010.dwg	4.53M
229	N5-国赛设备2004.dwg	1.01M
230	N5-国赛设备2007.dwg	981.16K
231	N5-国赛设备2010.dwg	1.03M
232	N5-国赛钢结构2004.dwg	1.52M
233	N5-国赛钢结构2007.dwg	1.32M

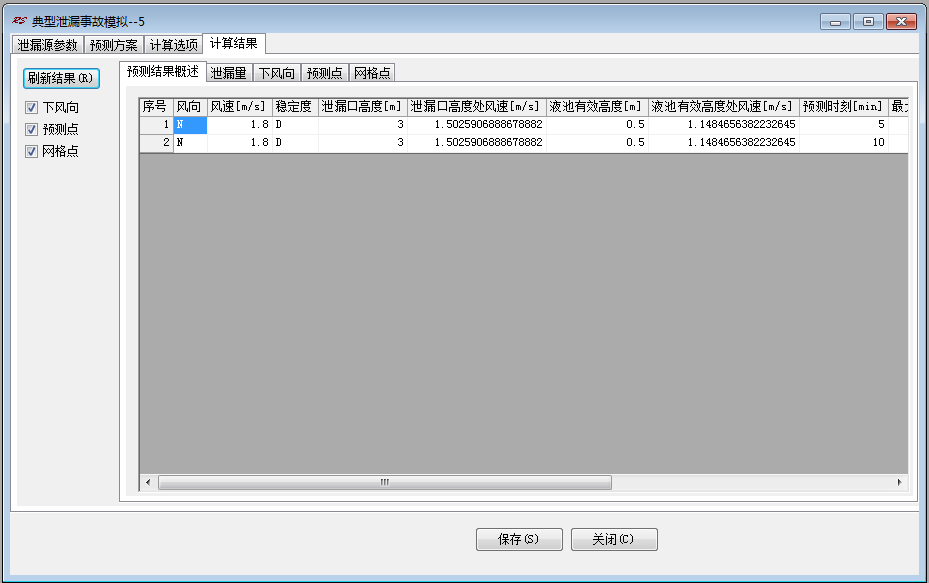

234	N5-国赛钢结构2010.dwg	1.54M
235	N5-国赛厂房三维2004.dwg	7.47M
236	N5-国赛厂房三维2007.dwg	6.64M
237	N5-国赛厂房三维2010.dwg	7.57M

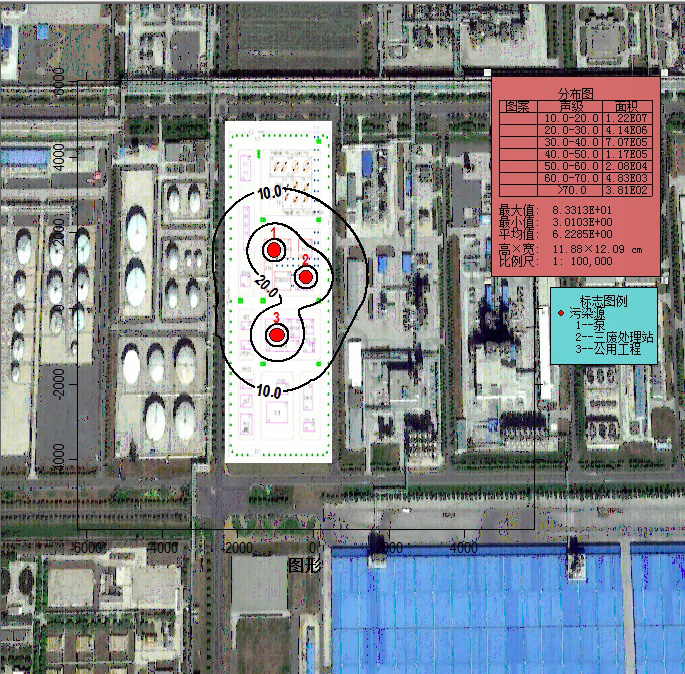

238	A级权声级截图.jpg	438.69K
239	readme.txt	233B
240	噪声级的分布计算.docx	1.24M
241	噪声级的分布计算.txt	9.73M
242	背景图.jpg	400.18K

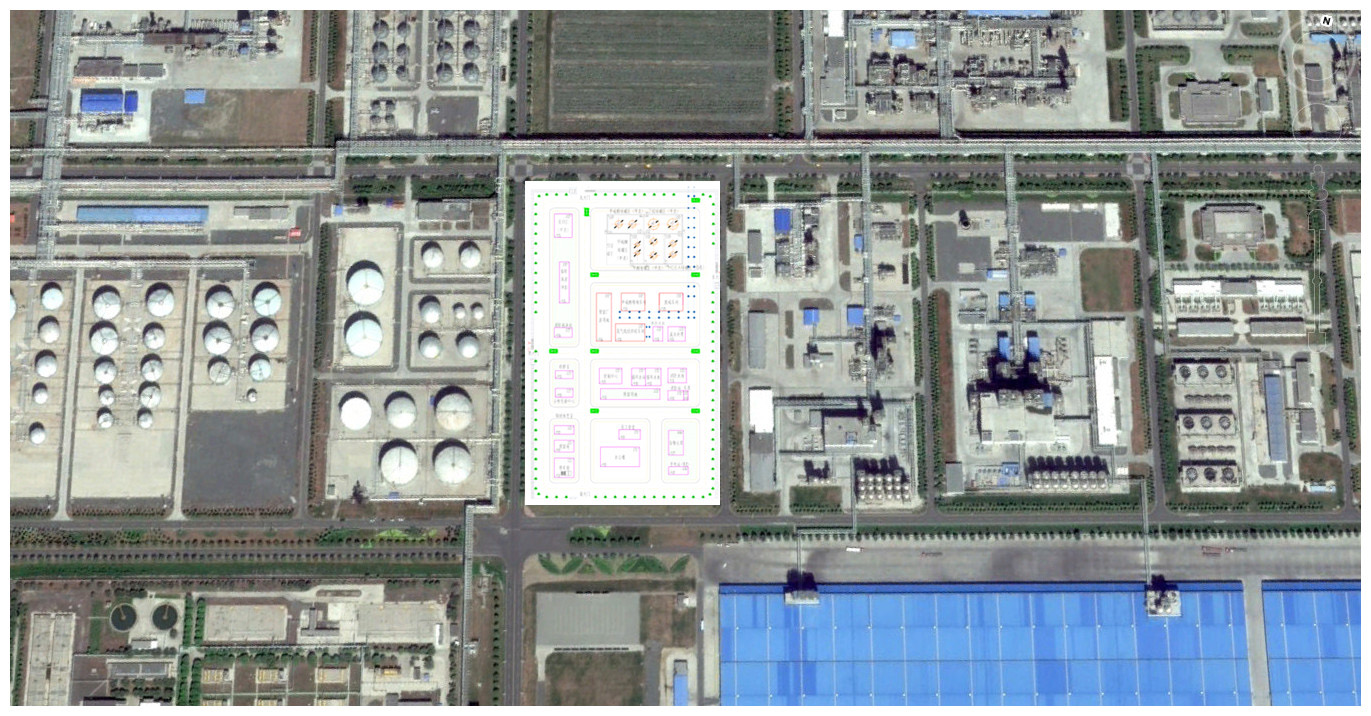

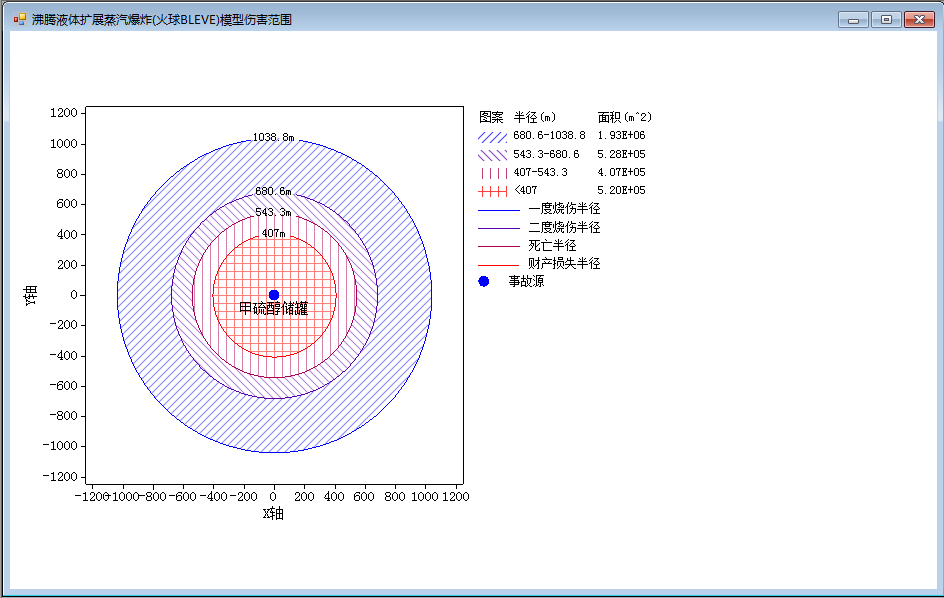

243	N5-国赛源文件.ls6	421.14M
244	5.rsm	500B

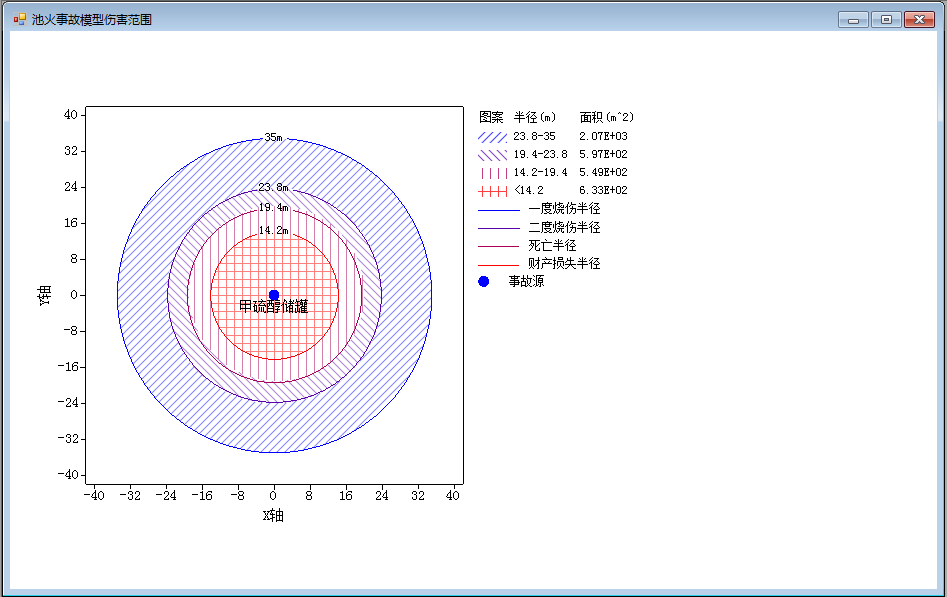

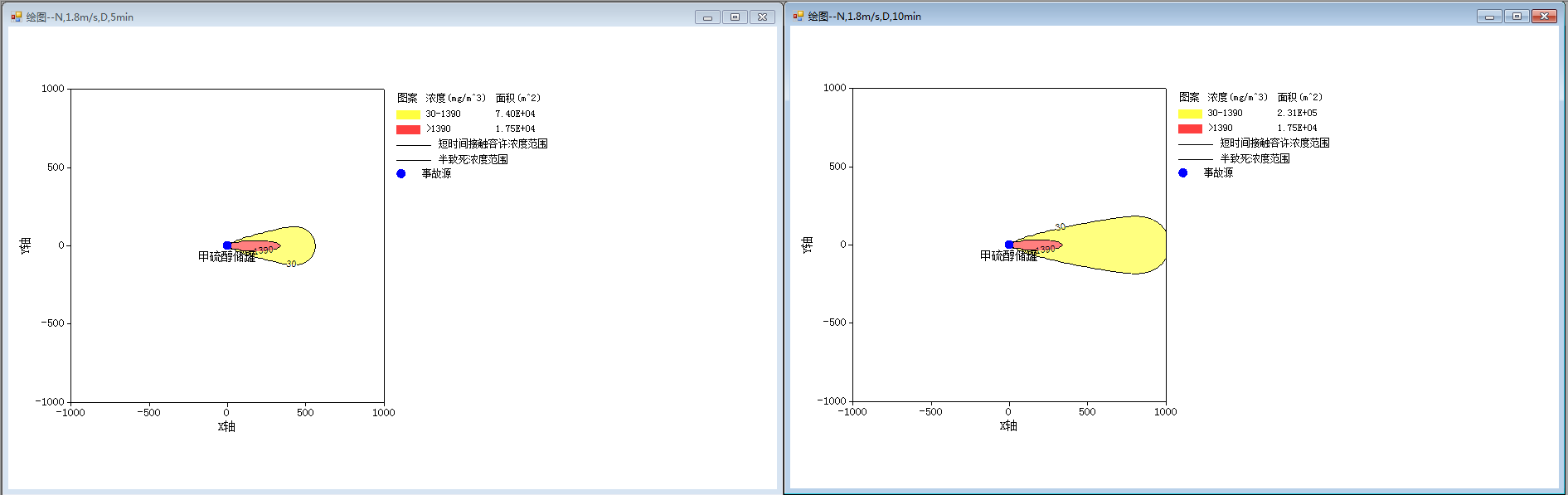

245	甲硫醇典型泄露事故模拟伤害范围.PNG	45.23K

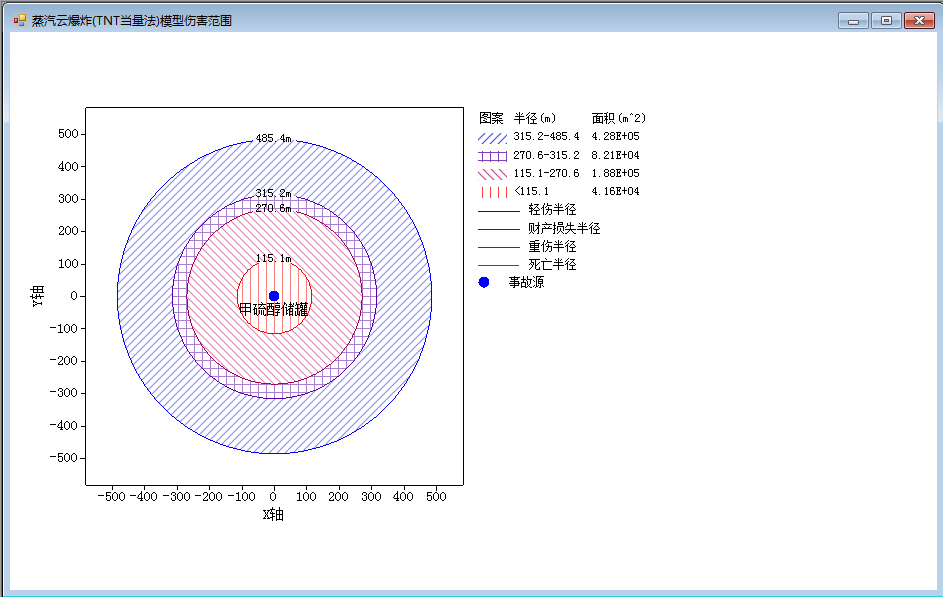

246	甲硫醇典型泄露事故模拟结果.PNG	30.92K
247	4.rsm	497B

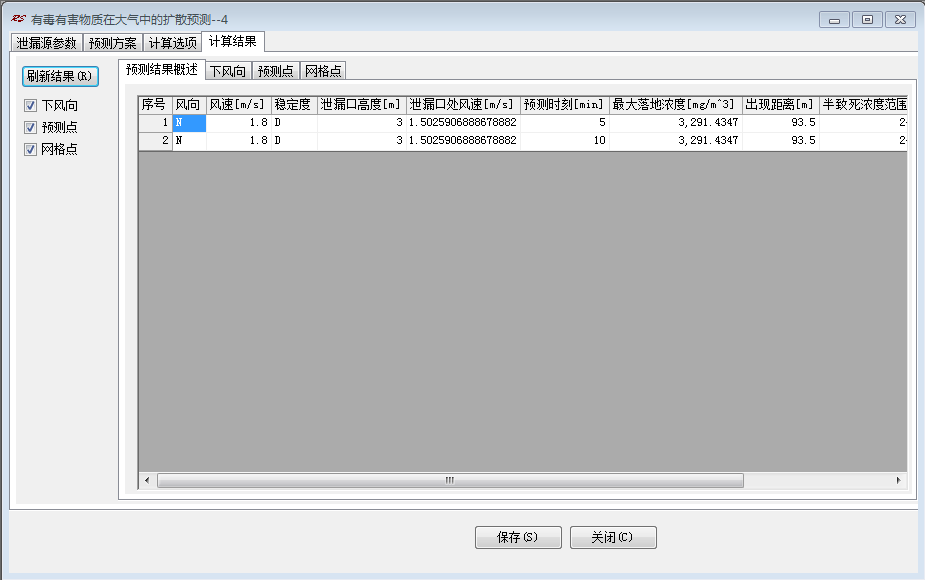

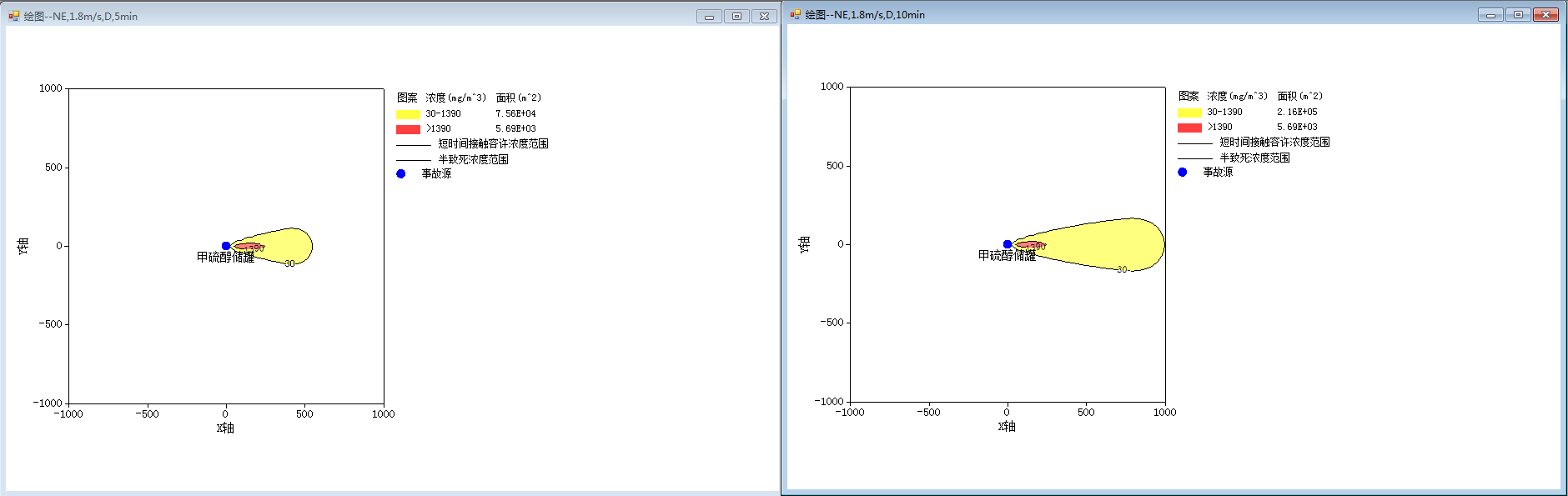

248	有毒有害物质在大气中的扩散预测.PNG	46.00K

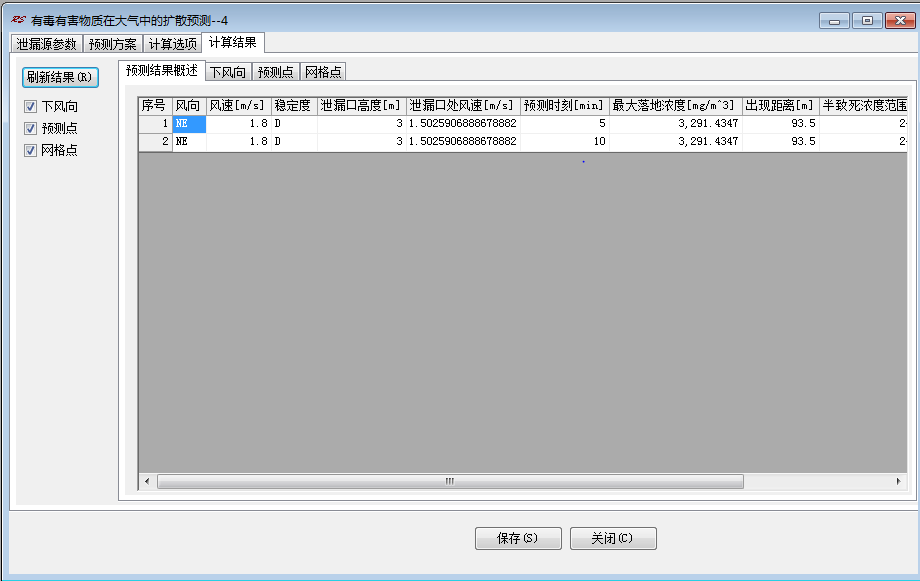

249	有毒有害物质在大气中的扩散预测结果.PNG	31.05K
250	1.rsm	201B
251	池火事故模型预测伤害范围.PNG	35.23K

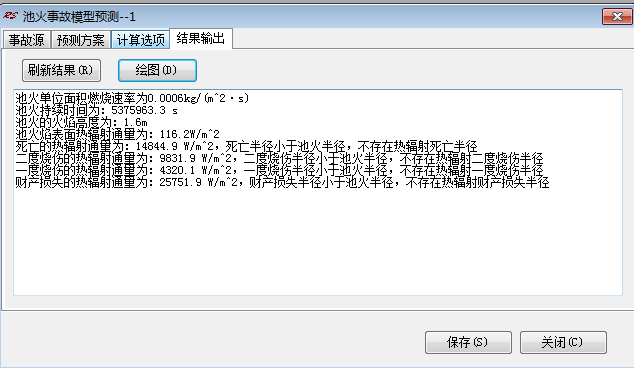

252	池火事故模型预测结果.PNG	18.85K
253	2.rsm	212B
254	沸腾液体扩展蒸汽爆炸模型预测伤害范围.PNG	36.31K

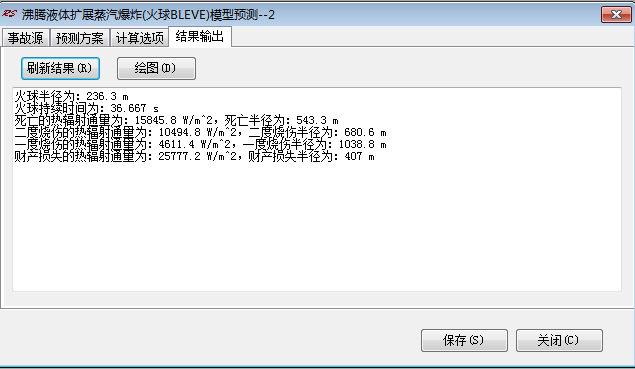

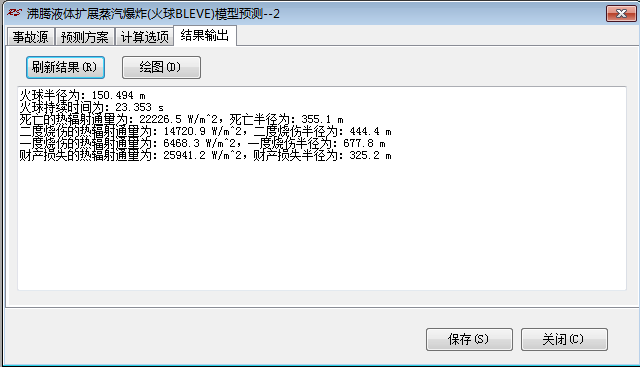

255	沸腾液体扩展蒸汽爆炸模型预测结果.PNG	18.37K
256	3.rsm	166B
257	甲硫醇蒸汽云模型预测伤害范围.PNG	34.56K

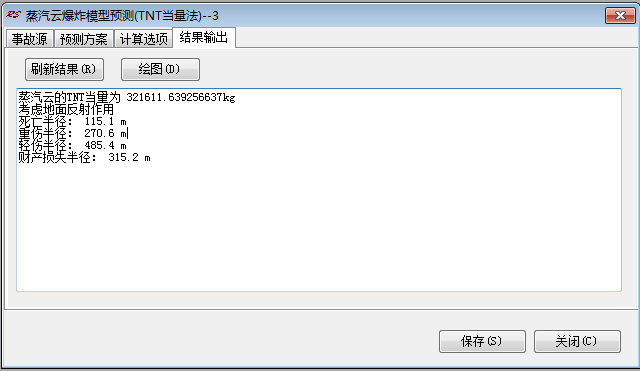

258	甲硫醇蒸汽云模型预测结果.PNG	15.68K

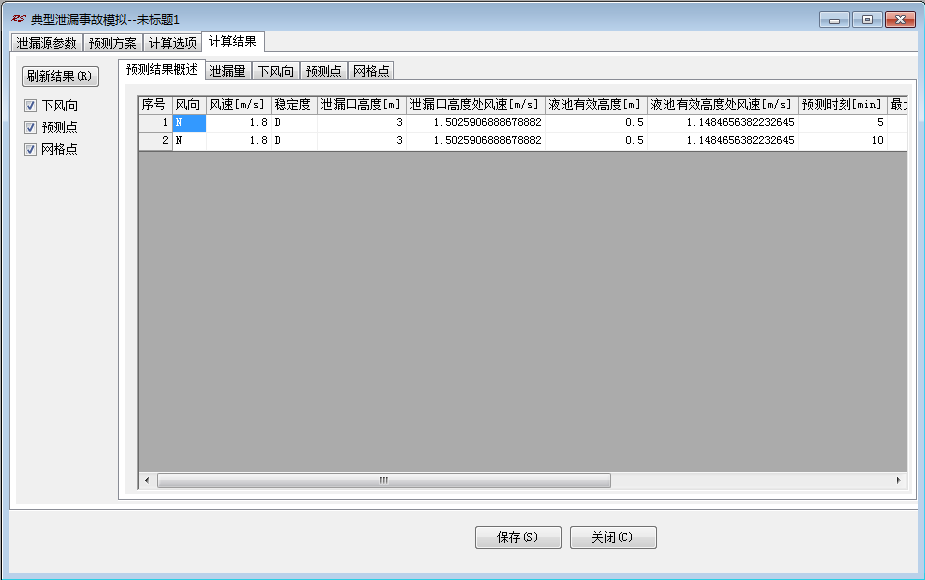

259	典型泄露事故模拟.PNG	31.08K
260	典型泄露事故模拟.rsm	498B

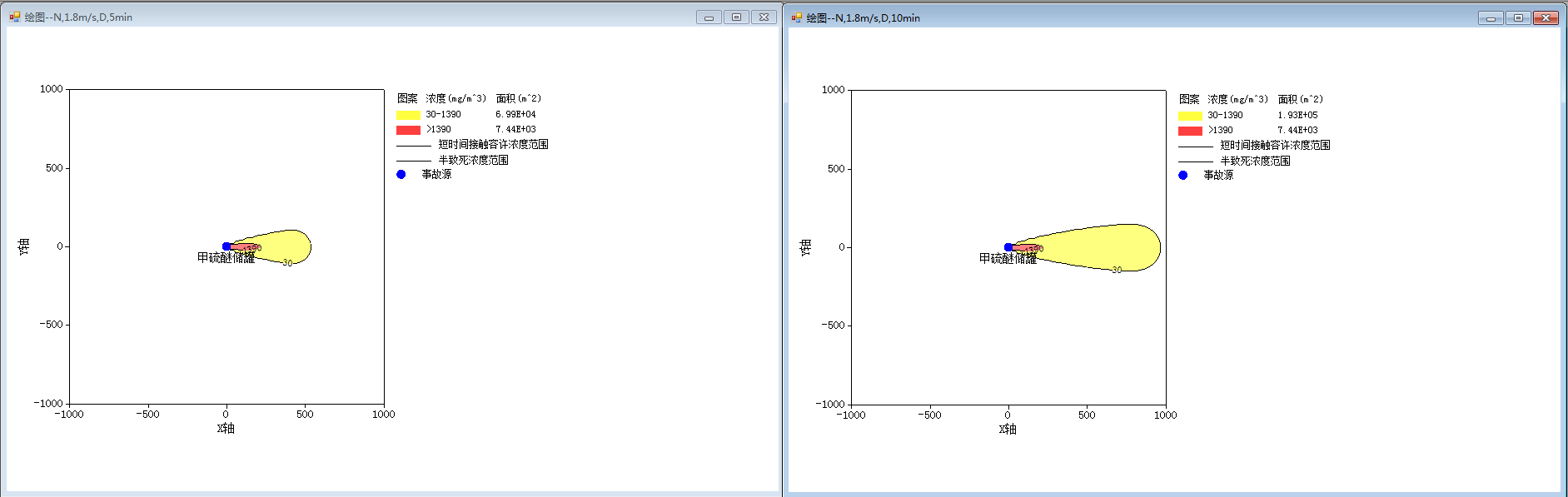

261	甲硫醚典型泄露事故模拟.PNG	46.34K
262	4.rsm	496B
263	有毒有害物质在大气中扩散预测.PNG	29.40K

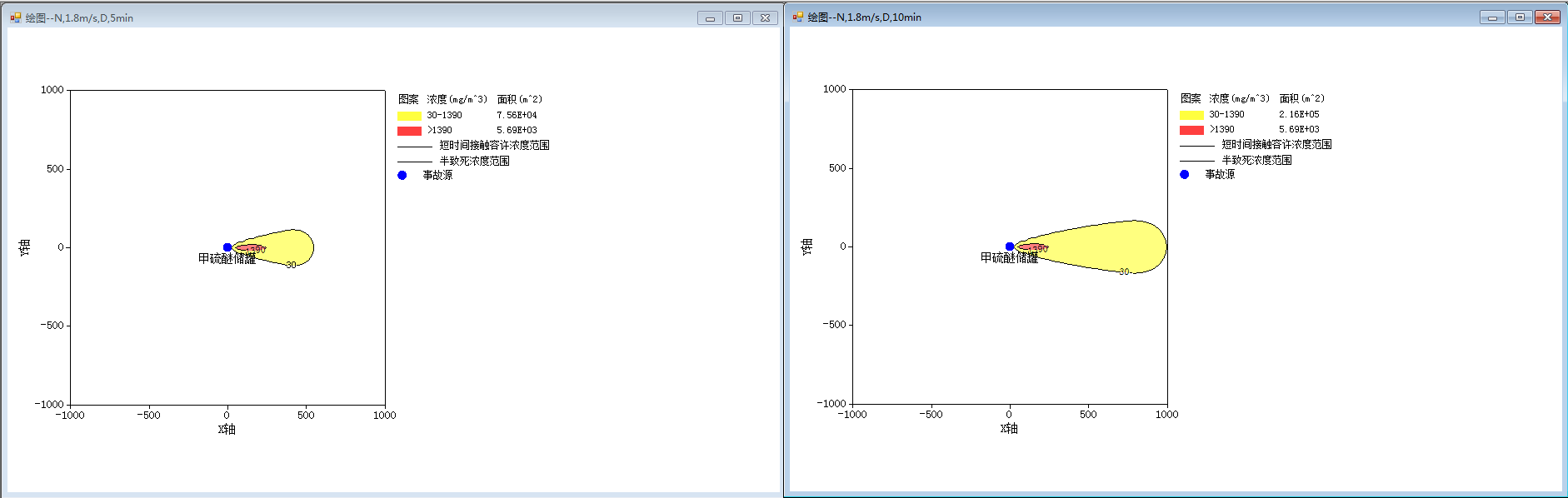

264	甲硫醚有毒有害物质在大气中扩散预测.PNG	44.97K
265	1.rsm	201B
266	池火事故模型预测结果.PNG	18.63K

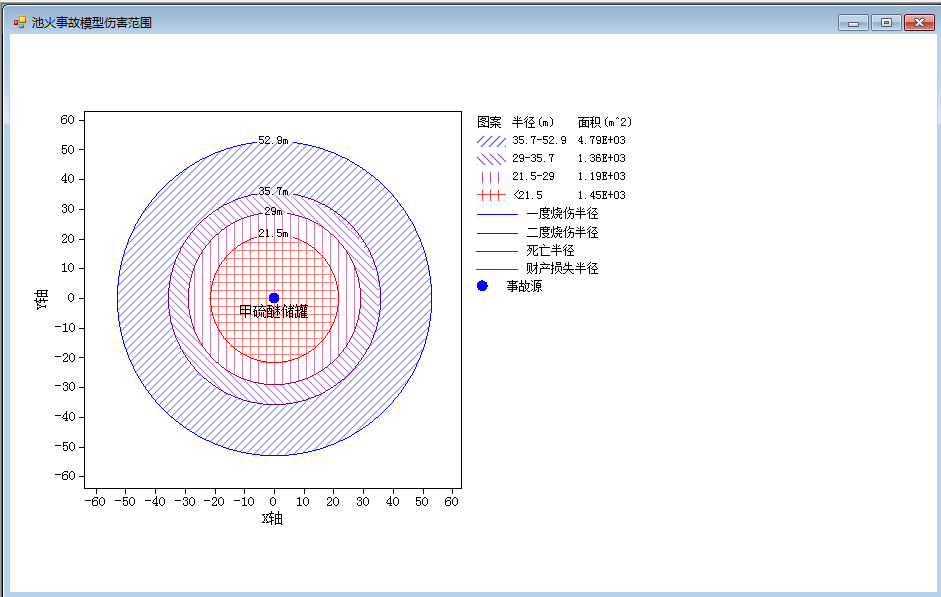

267	甲硫醚池火事故模型预测结果.PNG	34.71K
268	2.rsm	211B
269	沸腾液体扩展蒸汽爆炸预测结果.PNG	18.46K

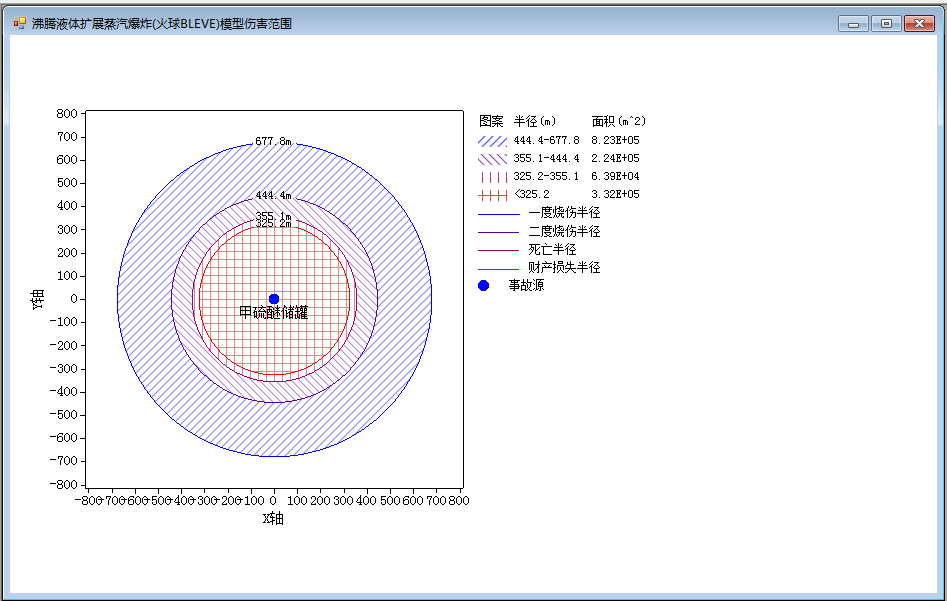

270	甲硫醚沸腾液体扩展蒸汽爆炸预测结果.PNG	36.73K
271	3..rsm	166B

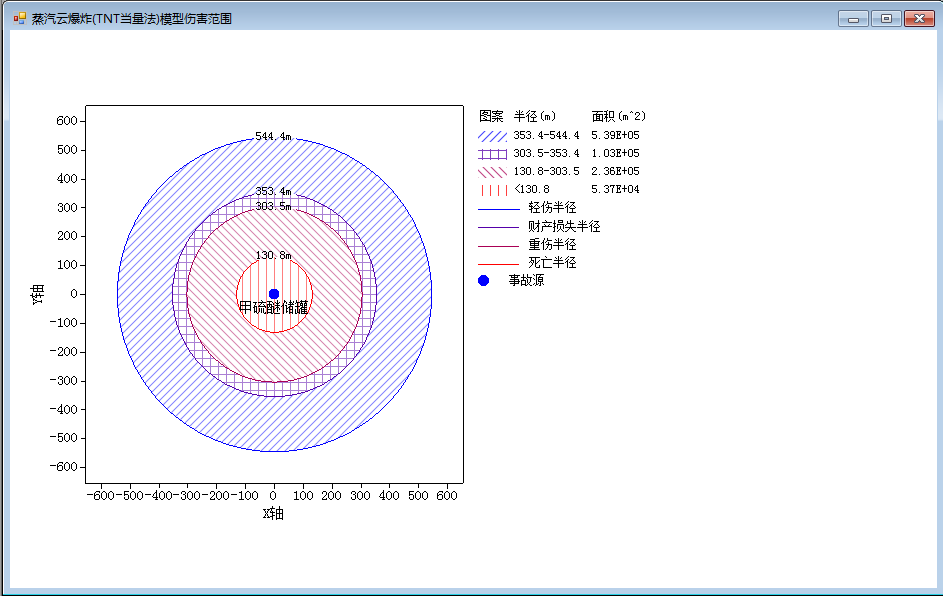

272	甲硫醚蒸汽云爆炸模型.PNG	34.88K
273	蒸汽云爆炸模型.PNG	15.94K
274	5.rsm	493B

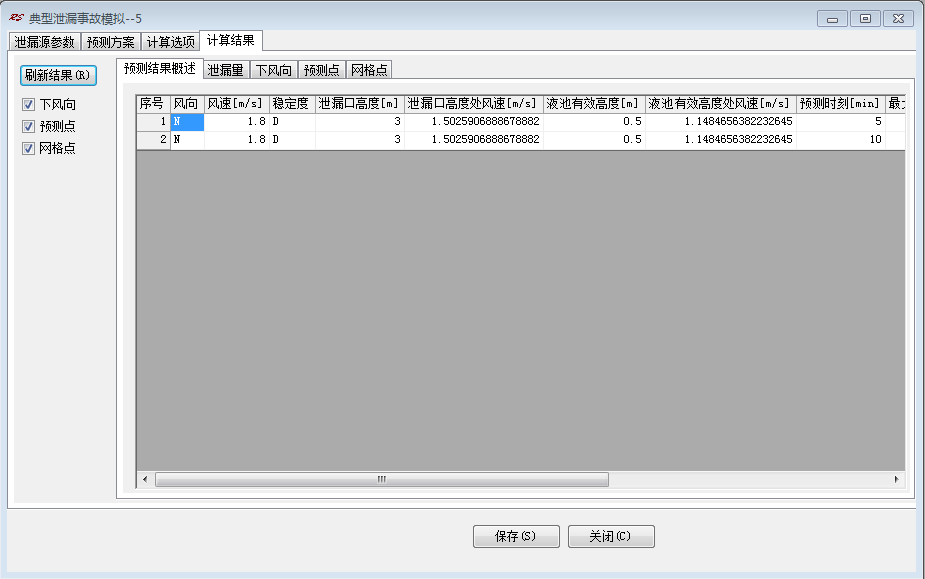

275	甲醇典型泄露事故模拟结果.PNG	29.66K
276	甲醇典型泄露事故模拟结果范围.PNG	40.57K

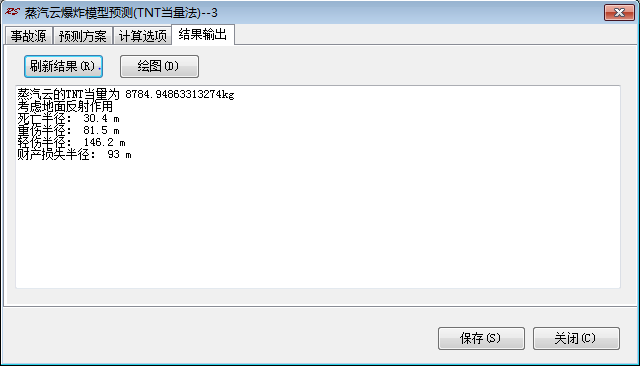

277	4.rsm	490B
278	甲醇有毒有害物质在大气中的扩散预测结果.PNG	30.04K

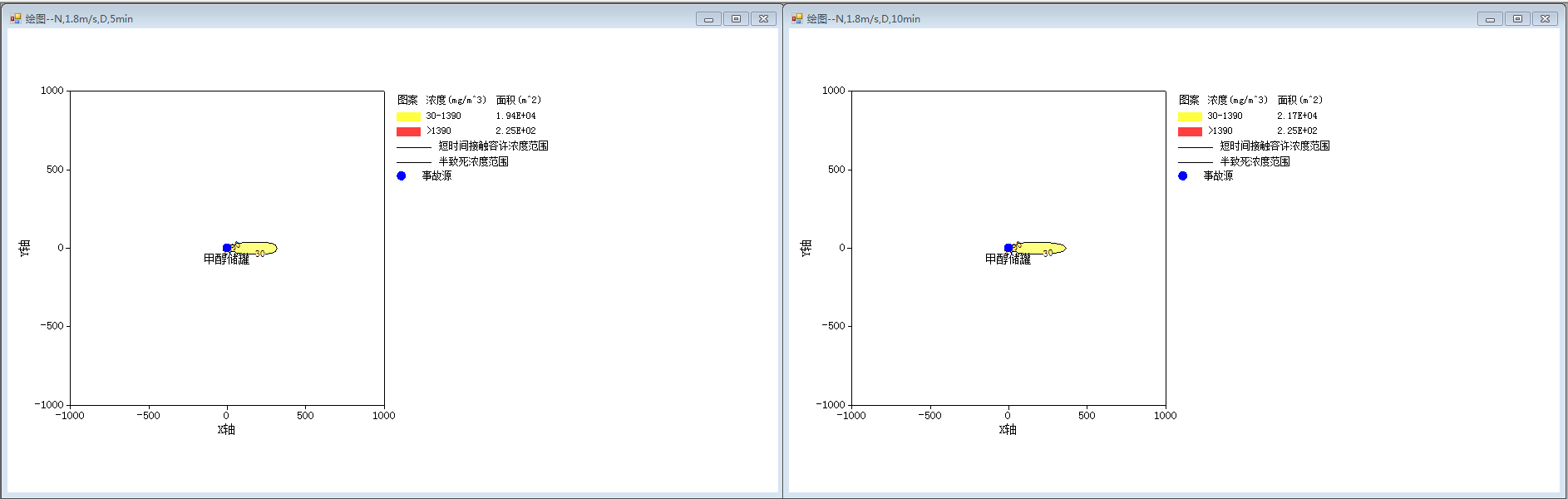

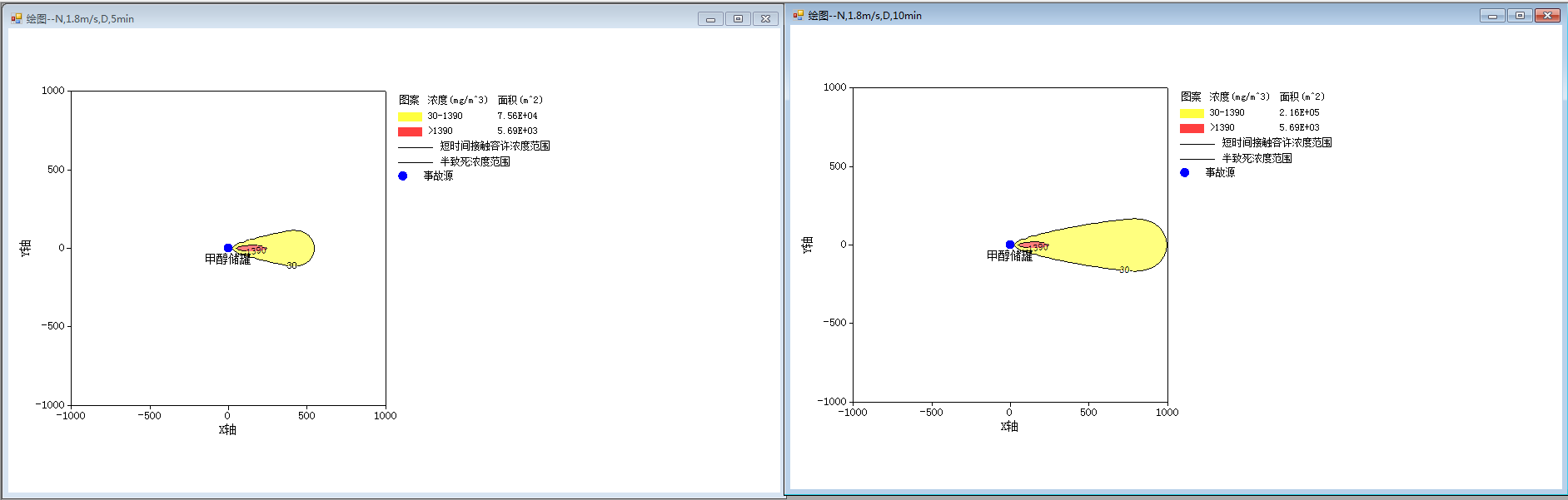

279	甲醇有毒有害物质在大气中的扩散预测范围.PNG	47.22K
280	1.rsm	198B
281	池火事故模型预测结果.PNG	20.58K

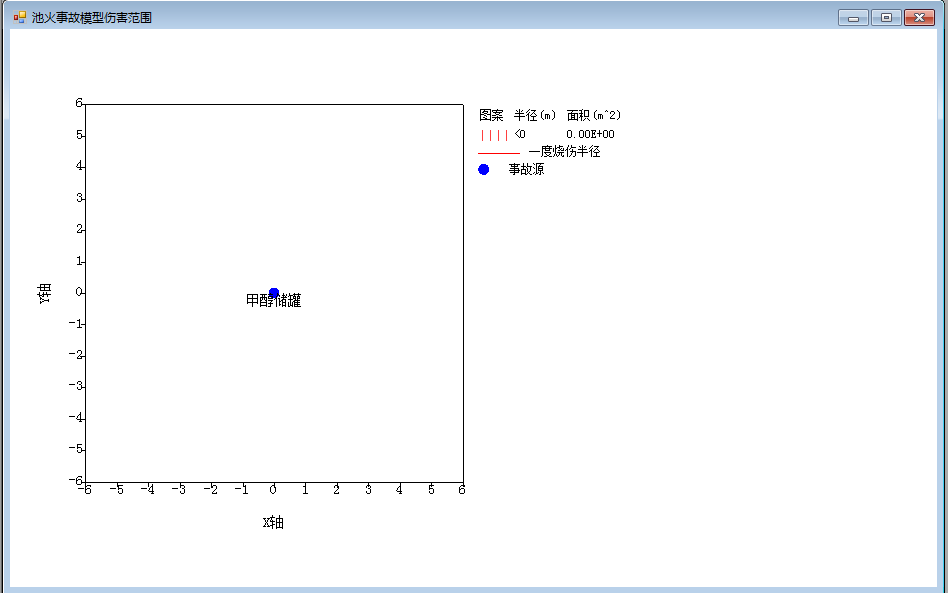

282	甲醇池火事故模型预测结果伤害范围.PNG	22.58K
283	2.rsm	206B

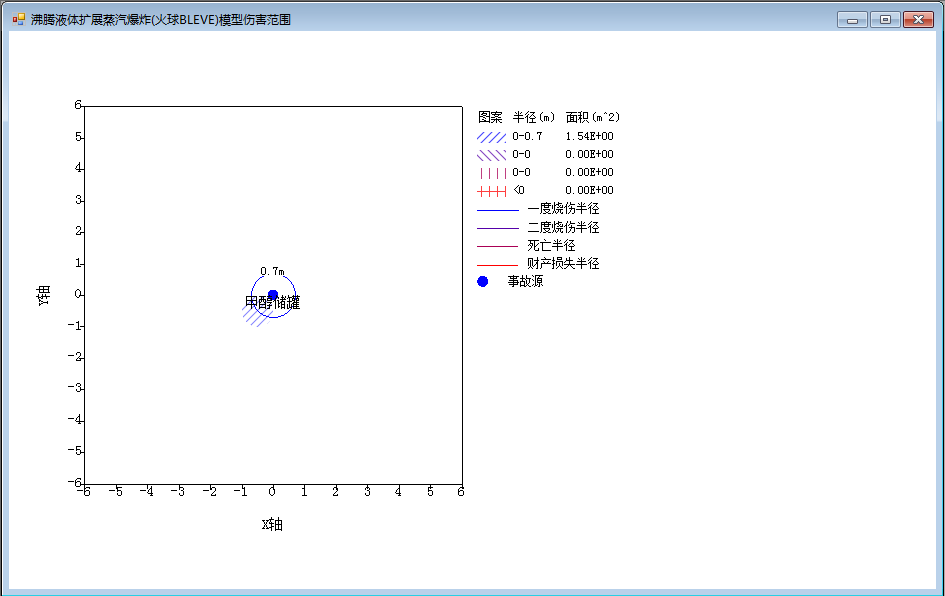

284	甲醇沸腾液体扩展蒸汽爆炸（火球BLEVE）模型预测伤害范围.PNG	26.59K

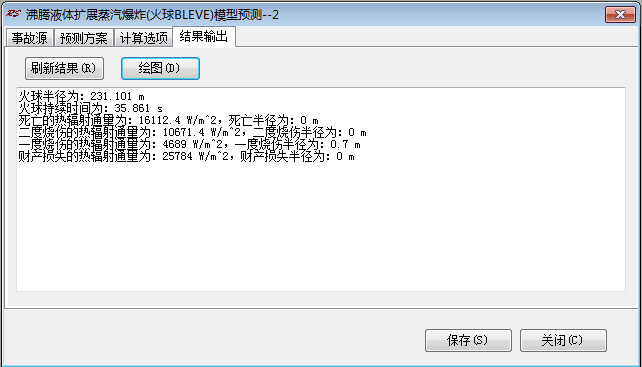

285	甲醇沸腾液体扩展蒸汽爆炸（火球BLEVE）模型预测结果.PNG	18.56K
286	3.rsm	160B

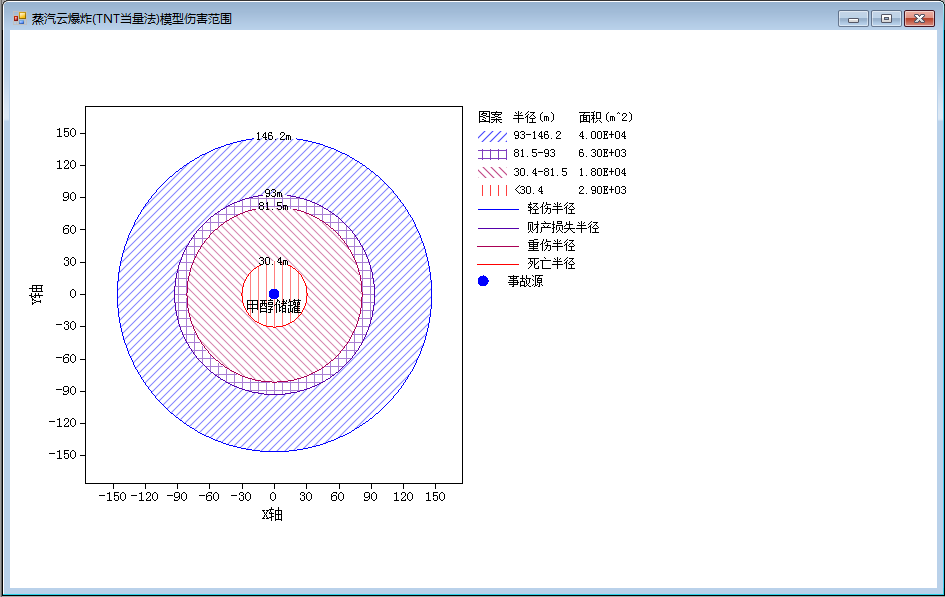

287	蒸汽云爆炸模型伤害范围.PNG	34.40K

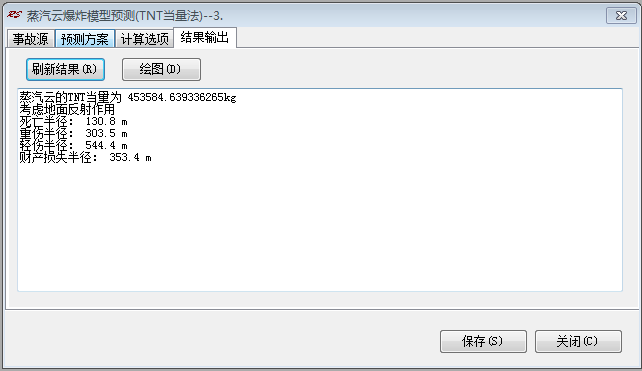

288	蒸汽云爆炸模型结果.PNG	15.63K
