基于连杆原理的气动压紧机构（ID:2717806）

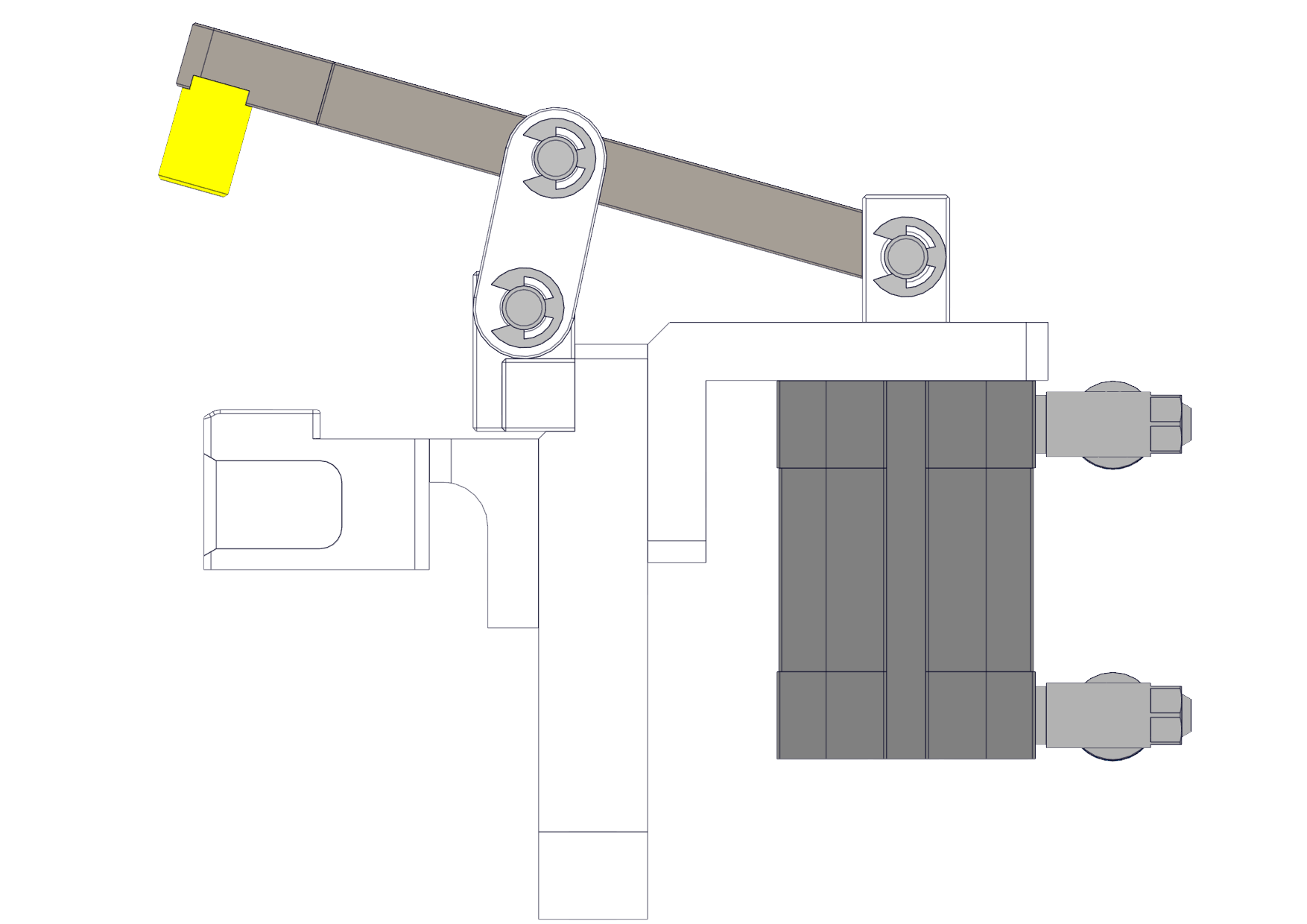

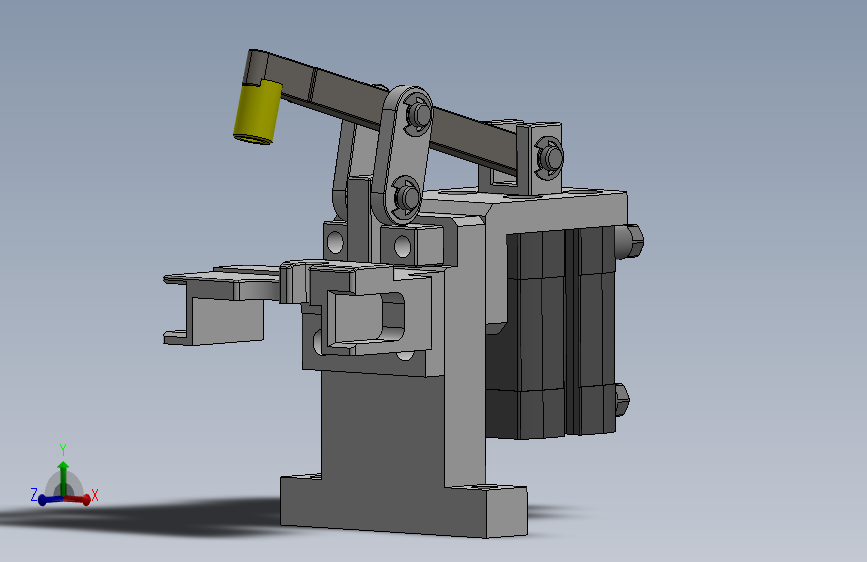

0.png)

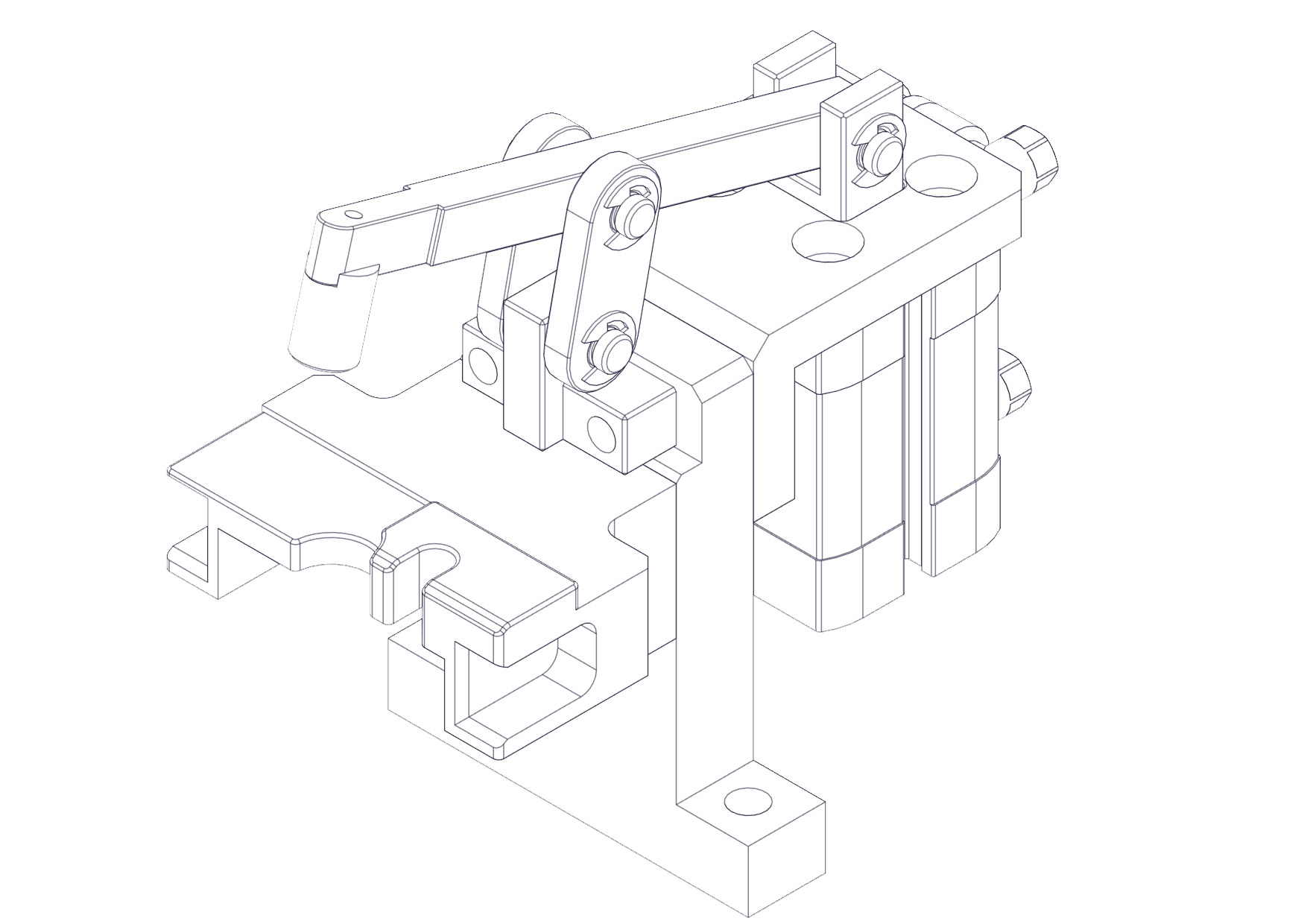

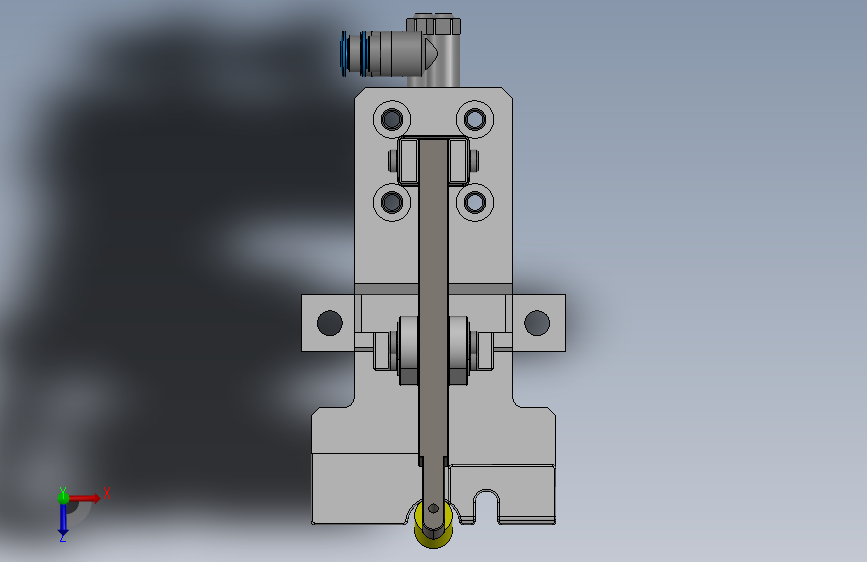

1.png)

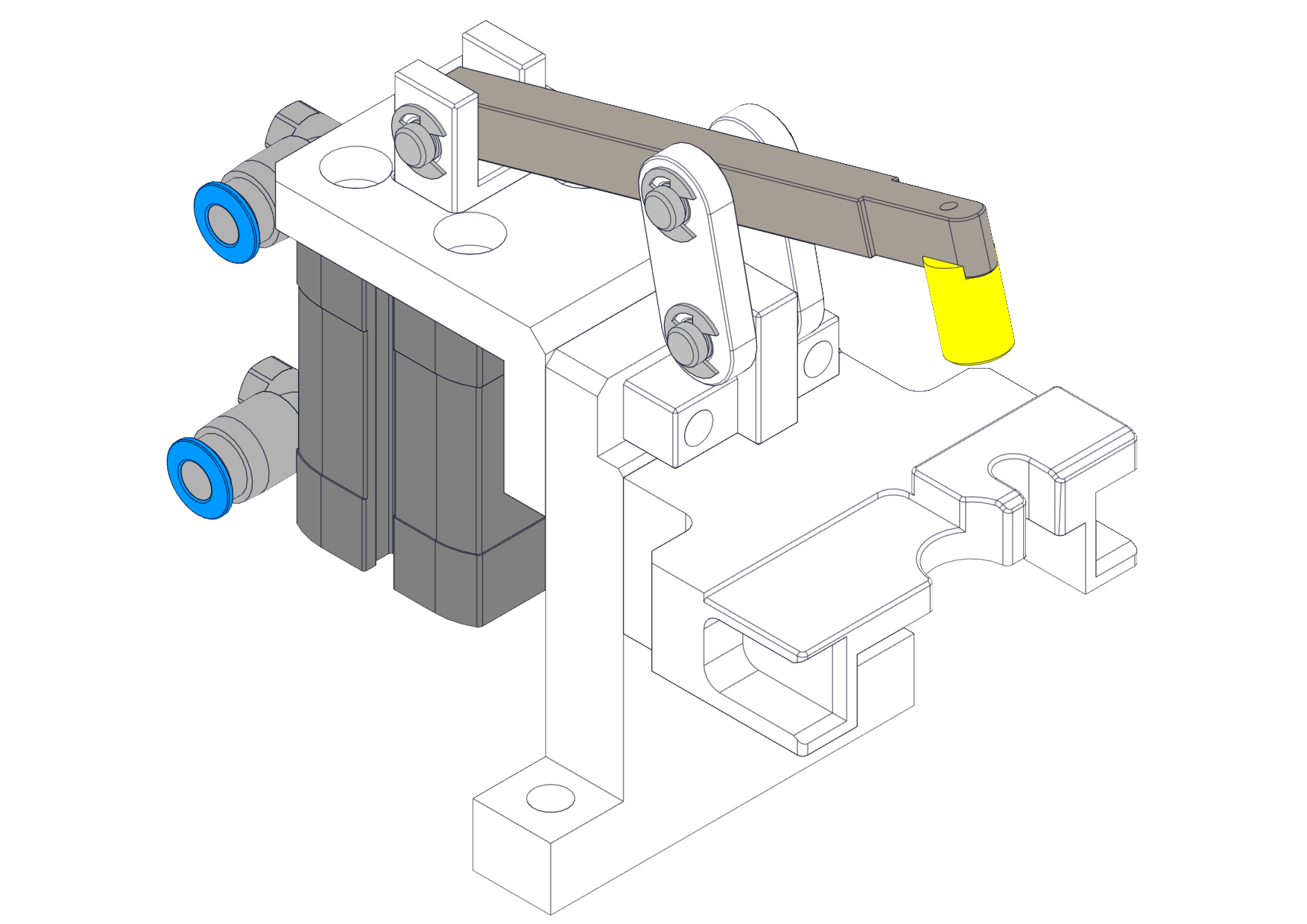

2.png)

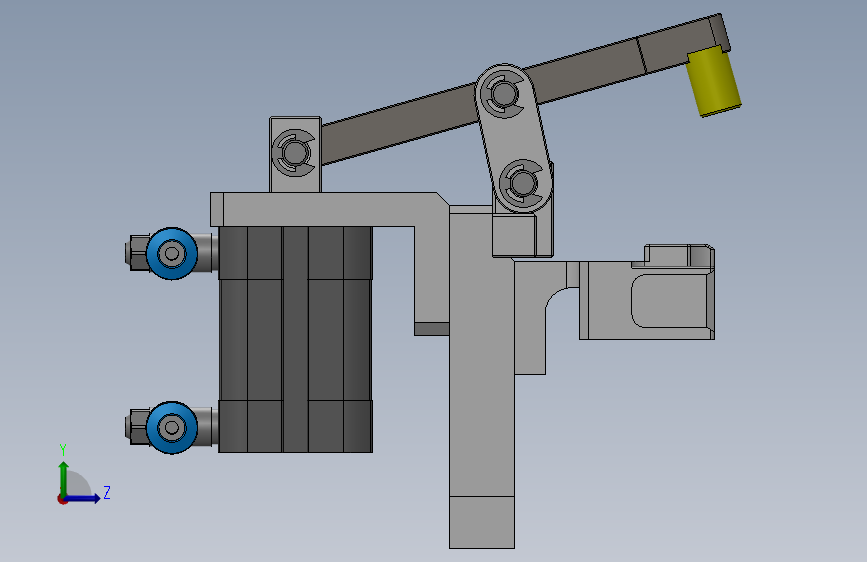

3.png)

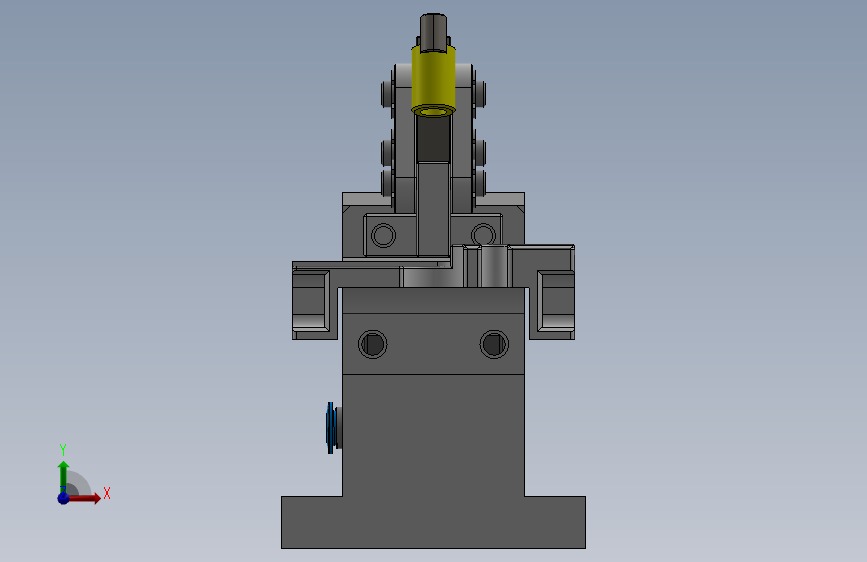

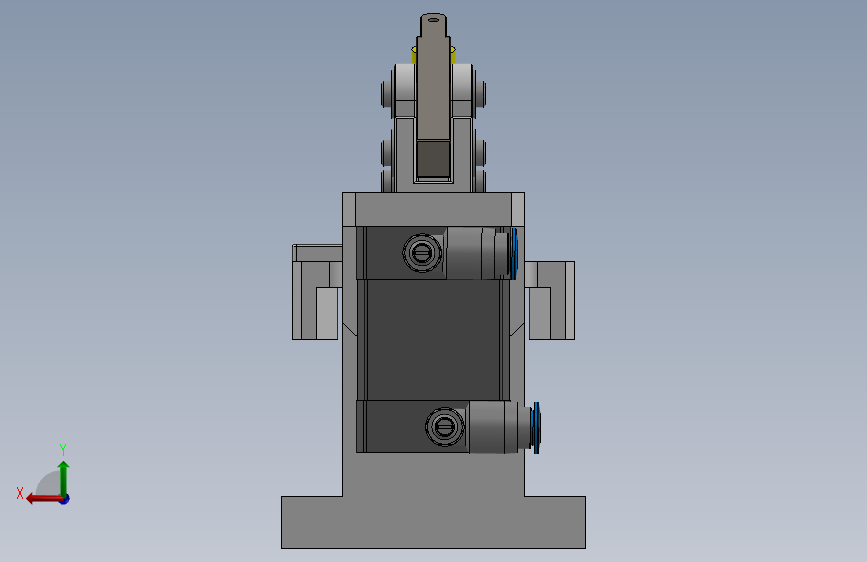

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17600857808169.zip | 1.60M |
| 2 | ADN-20-15-I-P-A01.sldprt | 172.30K |
| 3 | ADN-20-15-I-P-A02.sldprt | 25.76K |
| 4 | ADN-20-15-I-P-A03.sldprt | 45.69K |
| 5 | FSETO薄型气缸ADN-20-15-I-P-A默认-_flexible1.sldasm | 21.99K |
| 6 | JGCK107-000基于薄型气缸的压紧机构.SLDASM | 349.90K |
| 7 | JGCK107-000基于薄型气缸的压紧机构.smg | 145.80K |
| 8 | JGCK107-000基于薄型气缸的压紧机构.STEP | 2.20M |
| 9 | JGCK107-000基于薄型气缸的压紧机构.x_t | 894.14K |
| 10 | JGCK107-001.sldprt | 30.86K |
| 11 | JGCK107-002.sldprt | 39.79K |
| 12 | JGCK107-003.sldprt | 34.57K |
| 13 | JGCK107-004.sldprt | 38.26K |
| 14 | JGCK107-005.sldprt | 35.98K |
| 15 | JGCK107-006.sldprt | 27.63K |
| 16 | JGCK107-007.sldprt | 24.02K |
| 17 | JGCK107-008.sldprt | 67.96K |
| 18 | MISUMI转轴SFRRA6-24-B3-S3.sldprt | 38.39K |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 133
粉丝: 10
加入时间：2024-12-15
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：1.64M
所需金币：30
上传时间：2025-10-10 16:43:02
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2018
标签
连杆原理
压紧机构
图纸简介

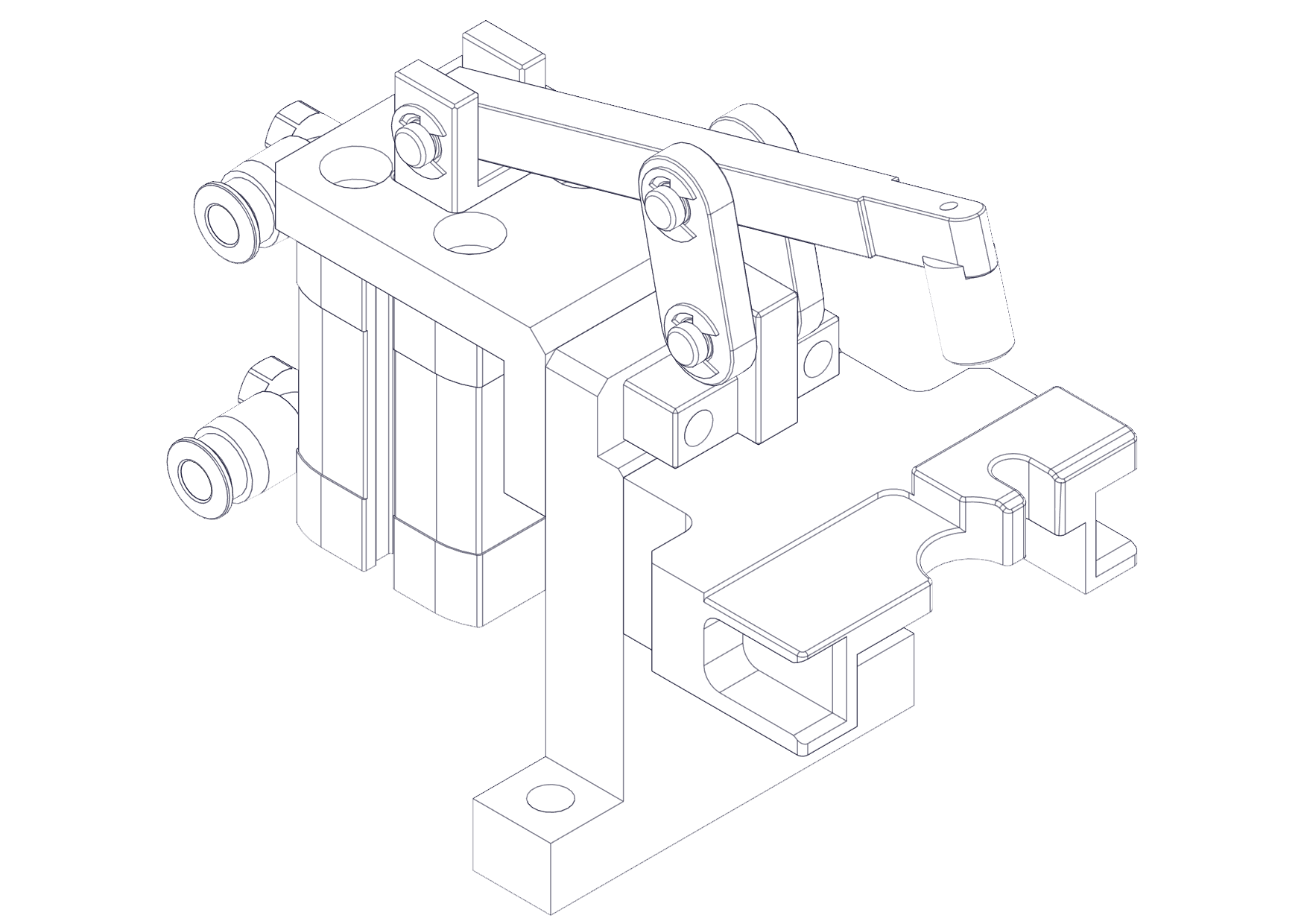

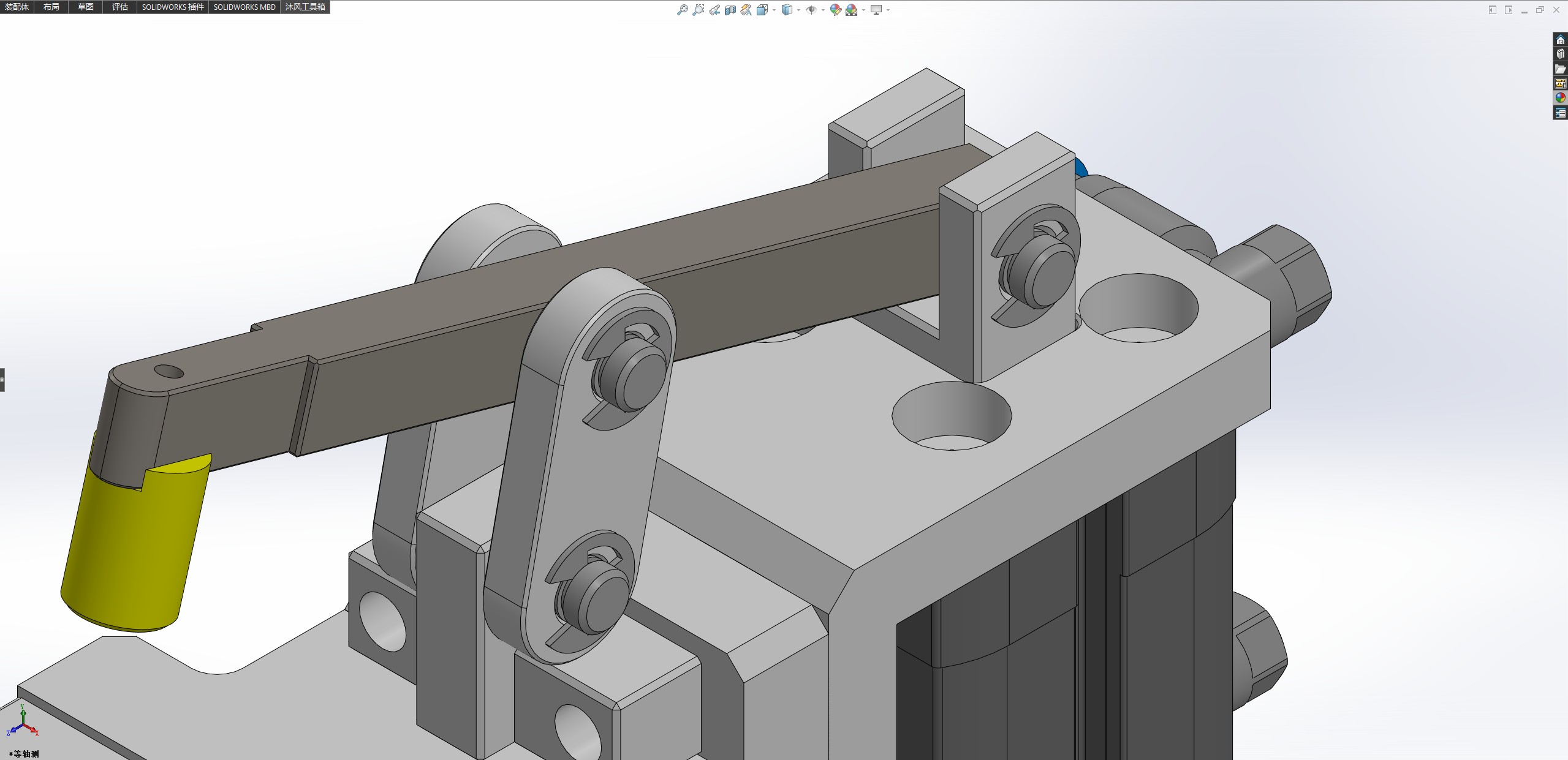

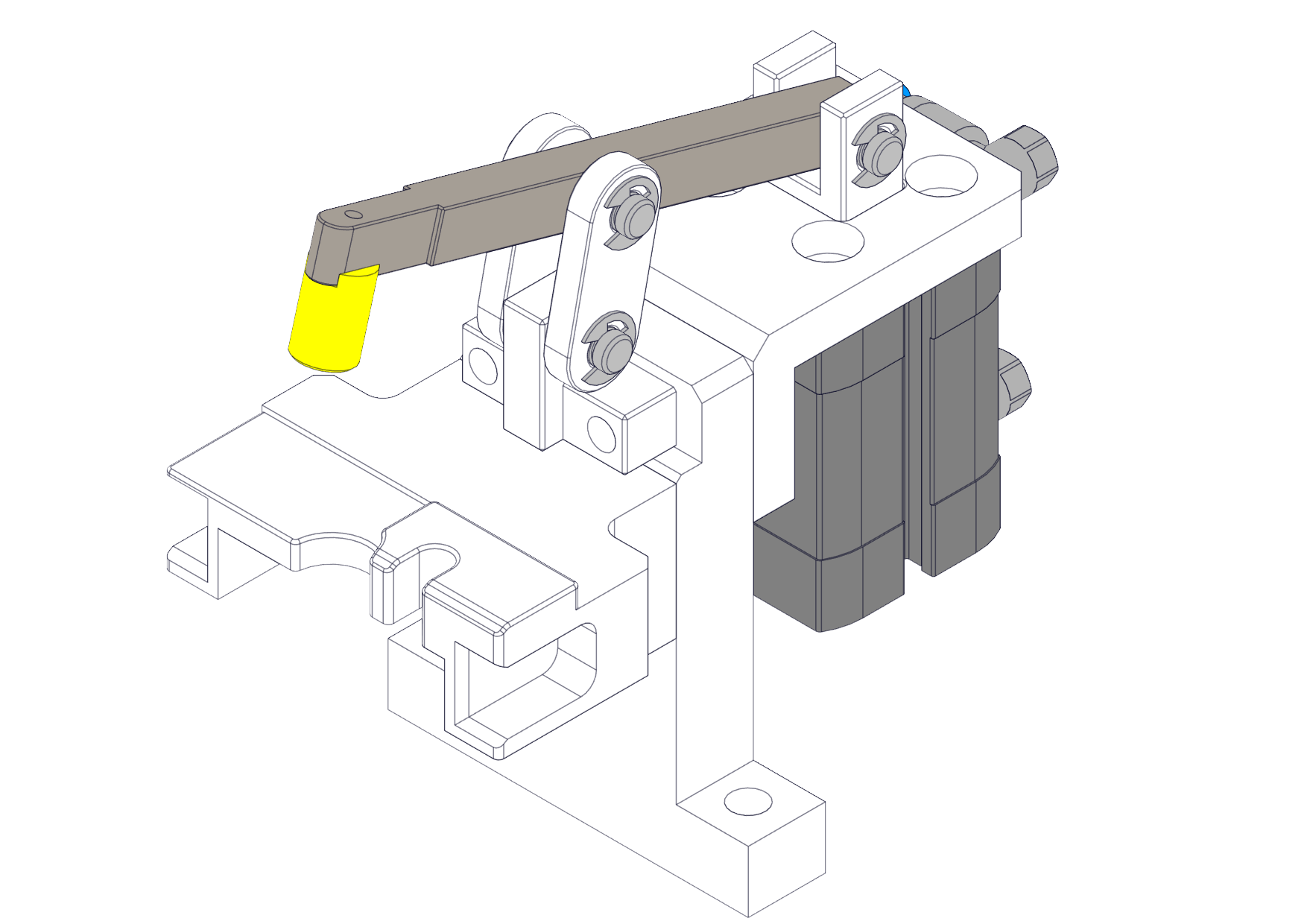

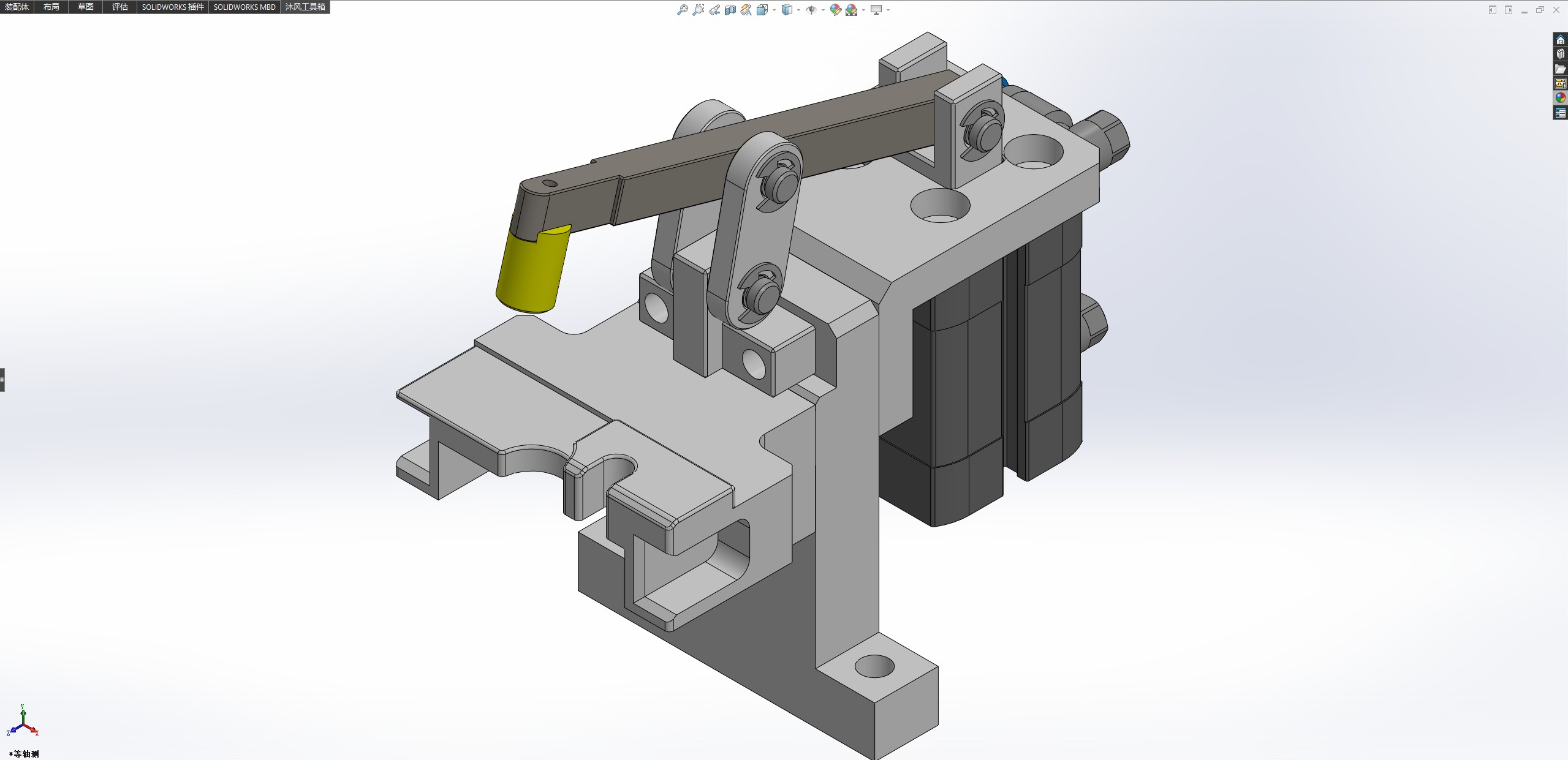

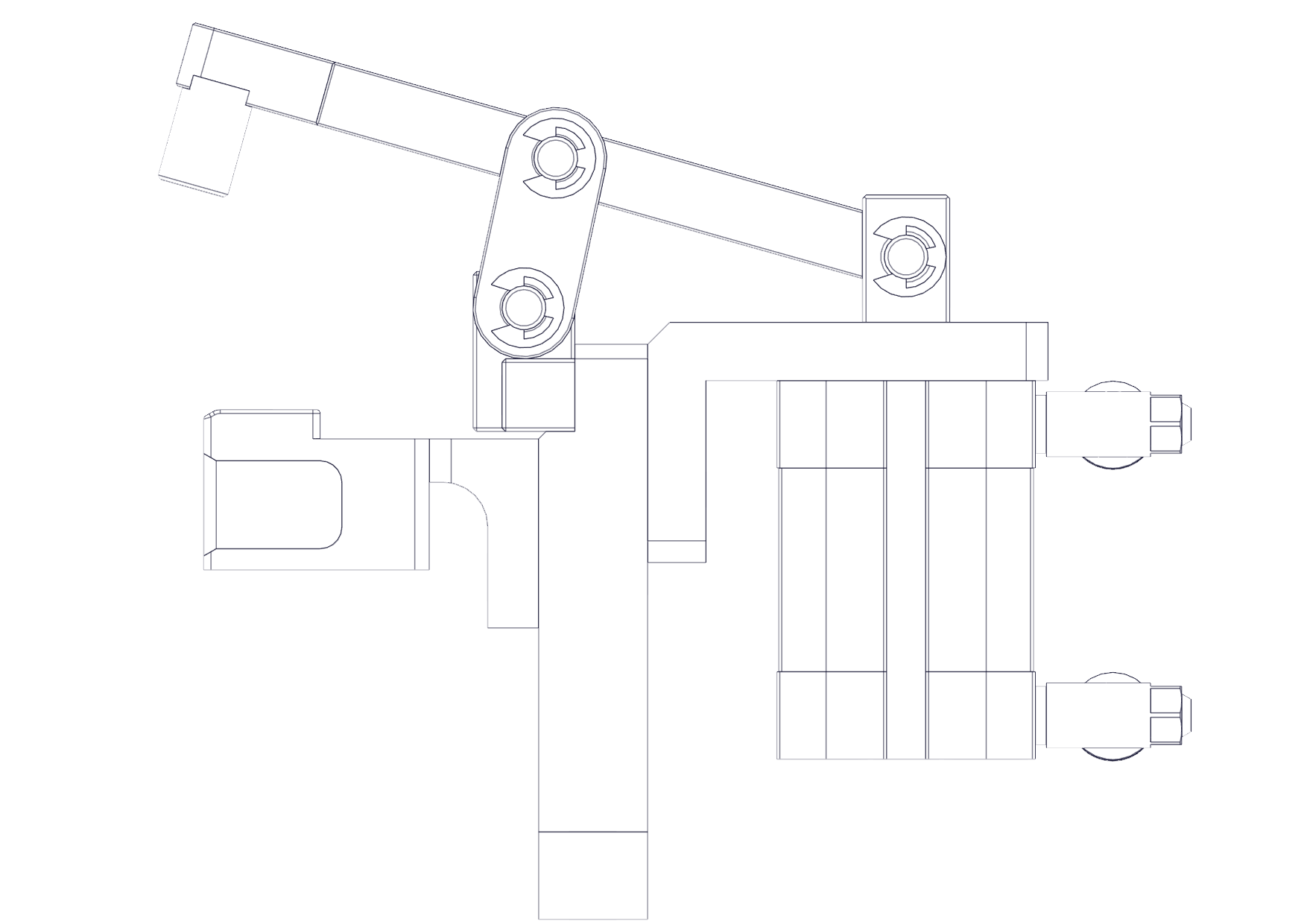

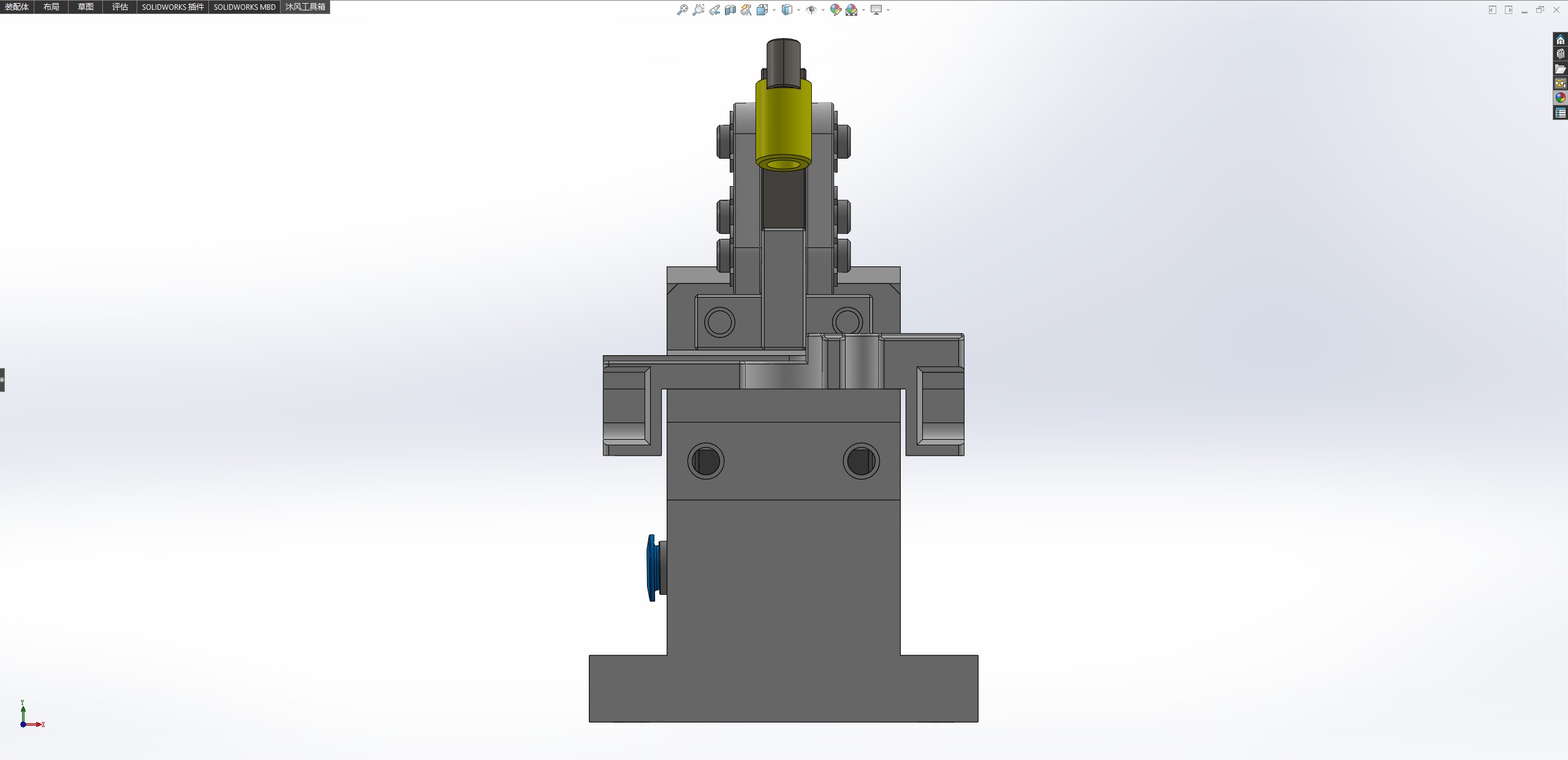

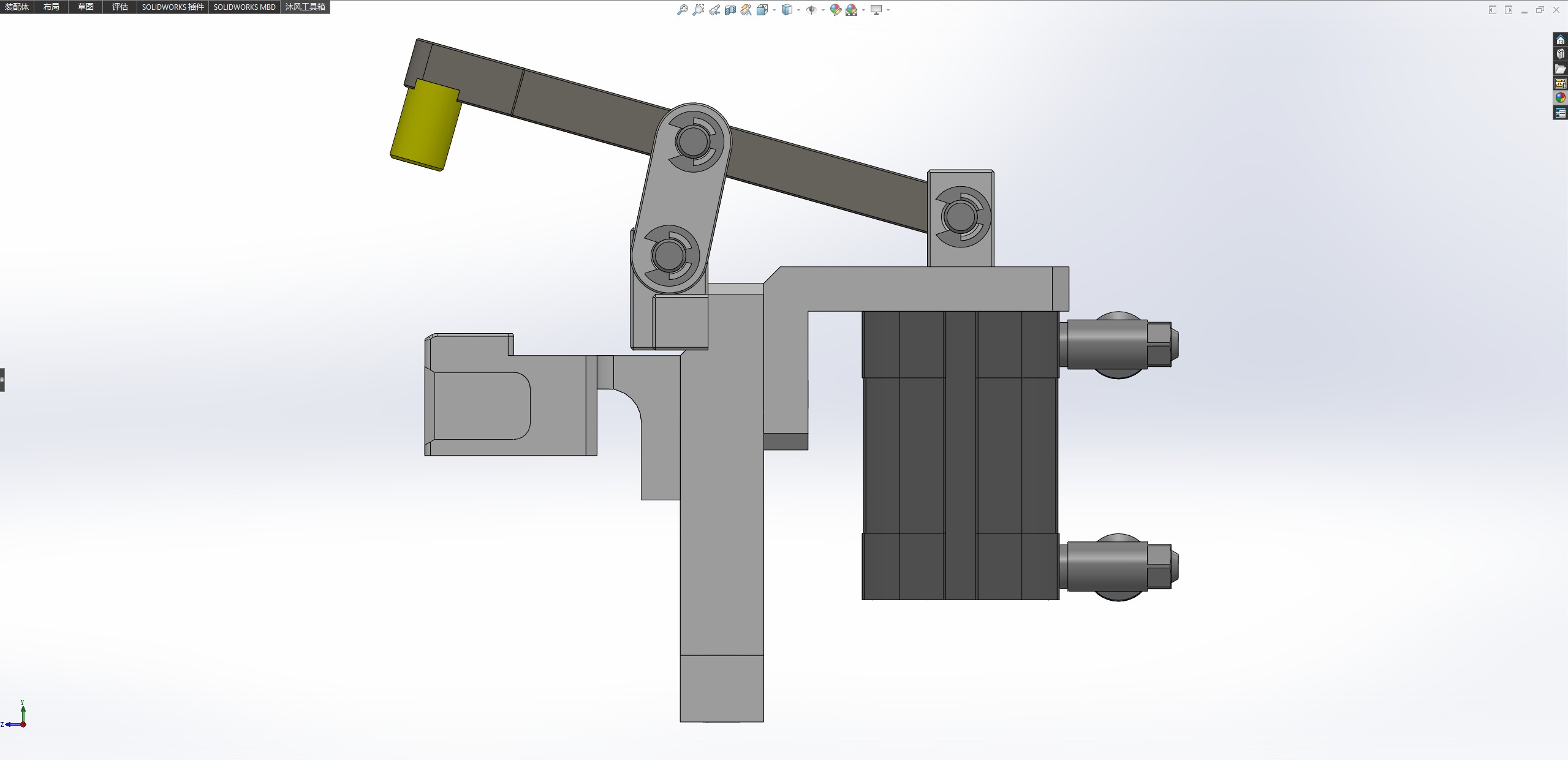

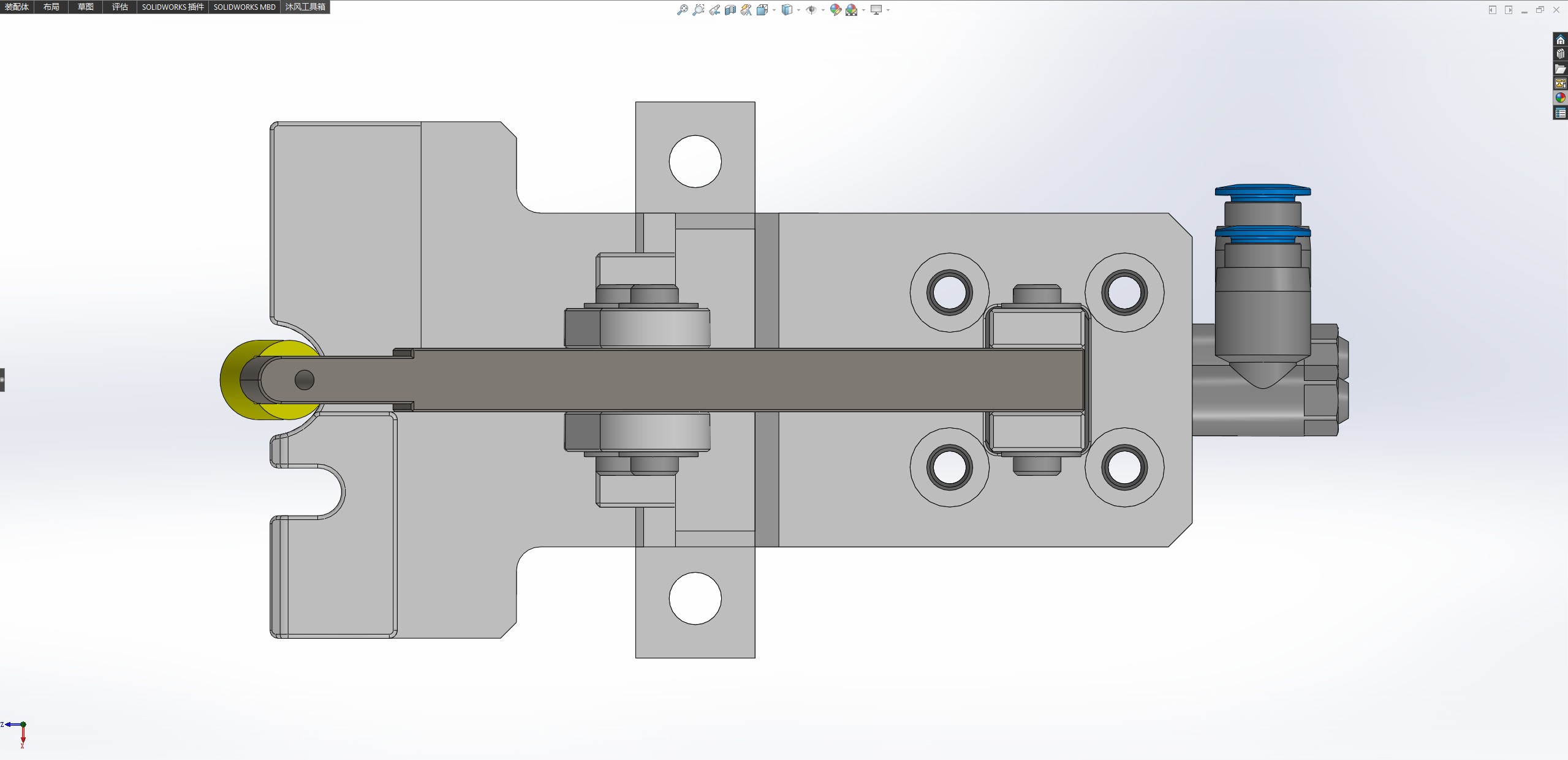

基于连杆原理的气动压紧机构，以气缸为动力，经铰接连杆系将低压空气的小推力放大为压头端短行程、大压紧力；机构过中心3°–5°即入死点，形成机械自锁，断气后仍保持压紧，无需持续耗能。其拓扑简洁、响应快、夹持可靠，是焊接、机加、装配线上经济高效的快速夹紧方案。
