NE15板链式斗式提升机（CAD)（ID:2736406）

机械设备 / 输送提升设备 / NE15板链式斗式提升机（CAD)

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17607054537193.rar	4.06M

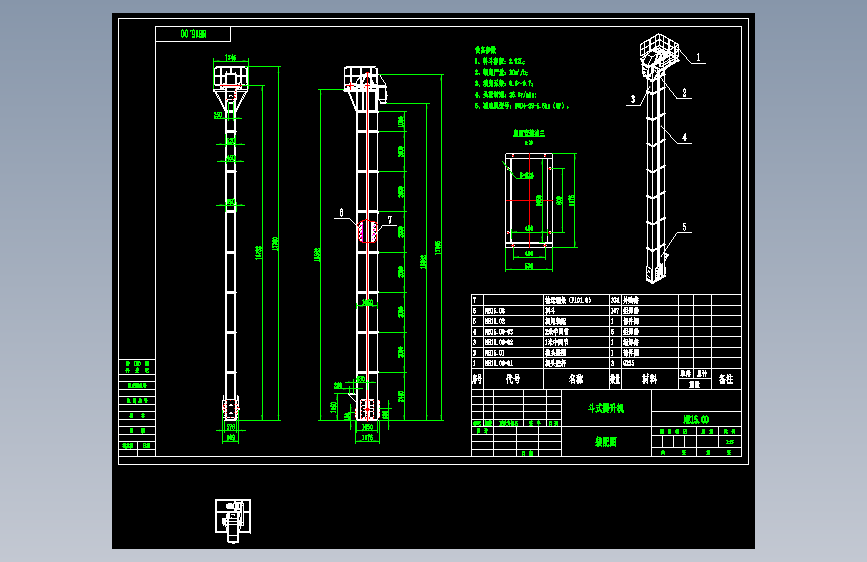

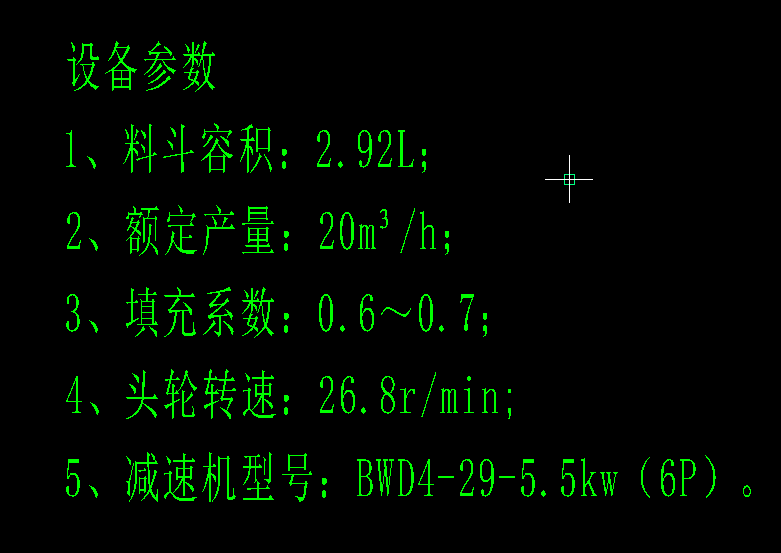

2	NE15.00链板式斗式提升机.dwg	841.35K
3	NE15.00-01机头栏杆.dwg	88.55K
4	NE15.00-02-011米机壳折型板.dwg	91.68K
5	NE15.00-021米中间节.dwg	120.59K
6	NE15.00-03-012米机壳折型板.dwg	89.36K
7	NE15.00-032米中间节.dwg	119.97K
8	NE15.01-01-01顶盖侧板.dwg	83.89K
9	NE15.01-01-02顶盖顶板）.dwg	59.35K
10	NE15.01-01-03顶盖吊耳.dwg	81.27K
11	NE15.01-01机头上盖.dwg	146.86K
12	NE15.01-02主动链轮）.dwg	72.07K
13	NE15.01-03链轮护罩）.dwg	36.15K
14	NE15.01-04-01出料口板块）.dwg	47.13K
15	NE15.01-04出料斗）.dwg	101.56K
16	NE15.01-05检修门盖）.dwg	52.10K
17	NE15.01.01-01（棘爪座）.dwg	66.54K
18	NE15.01.01-02（棘爪轴）.dwg	38.06K
19	NE15.01.01-03棘爪）.dwg	46.13K
20	NE15.01.01-04（棘轮）.dwg	64.29K
21	NE15.01.01-05（轴承压盖）.dwg	66.64K
22	NE15.01.01-06（轴承盒）.dwg	110.43K
23	NE15.01.01-07（驱动轴）.dwg	74.89K
24	NE15.01.01-08（驱动轮）.dwg	102.65K
25	NE15.01.01-09（上密封盒）.dwg	53.50K
26	NE15.01.01-10（被动链轮）.dwg	85.17K

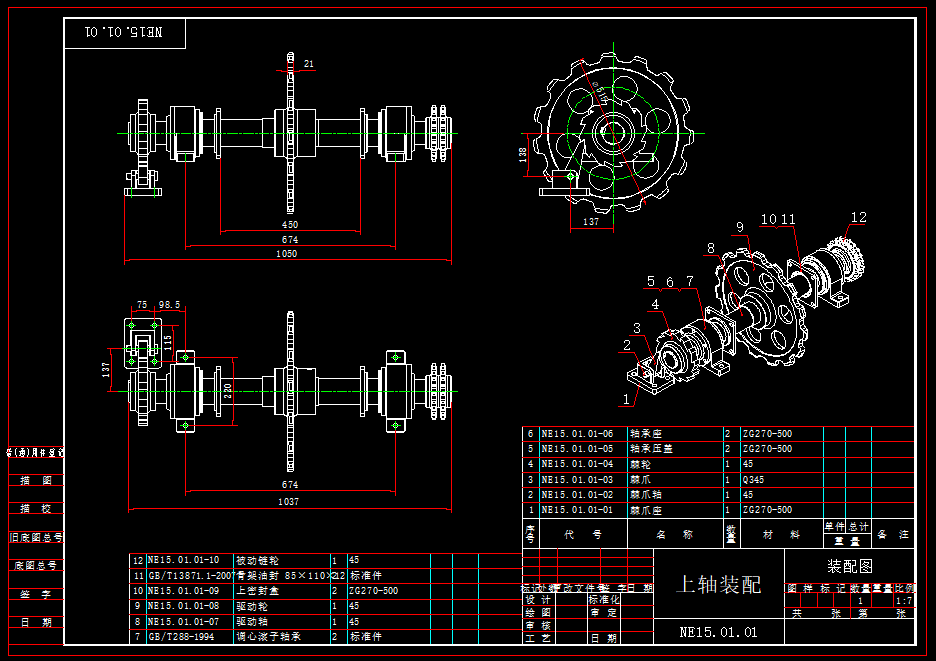

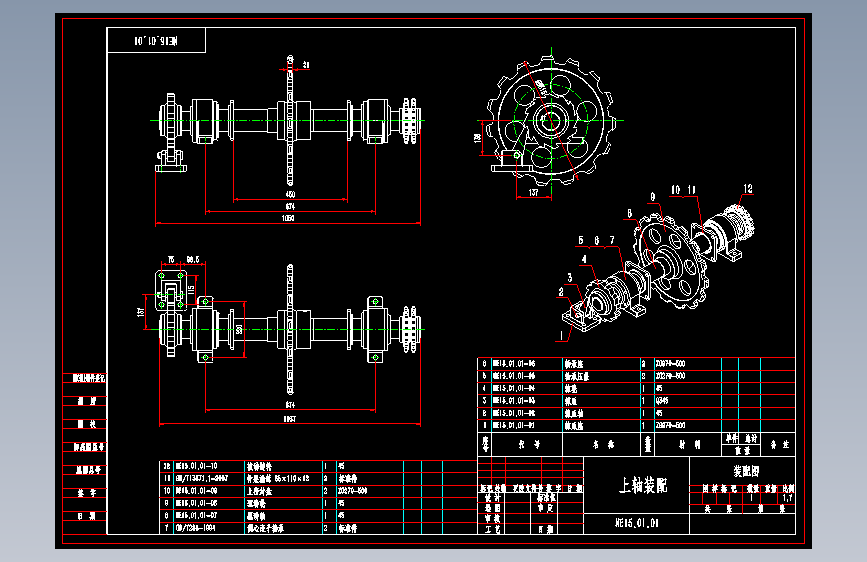

27	NE15.01.01上轴装配）.dwg	318.67K
28	NE15.01.02-01（轴承座板）.dwg	64.13K
29	NE15.01.02-02（加强筋板）.dwg	44.44K
30	NE15.01.02-03（减速机座板）.dwg	41.75K

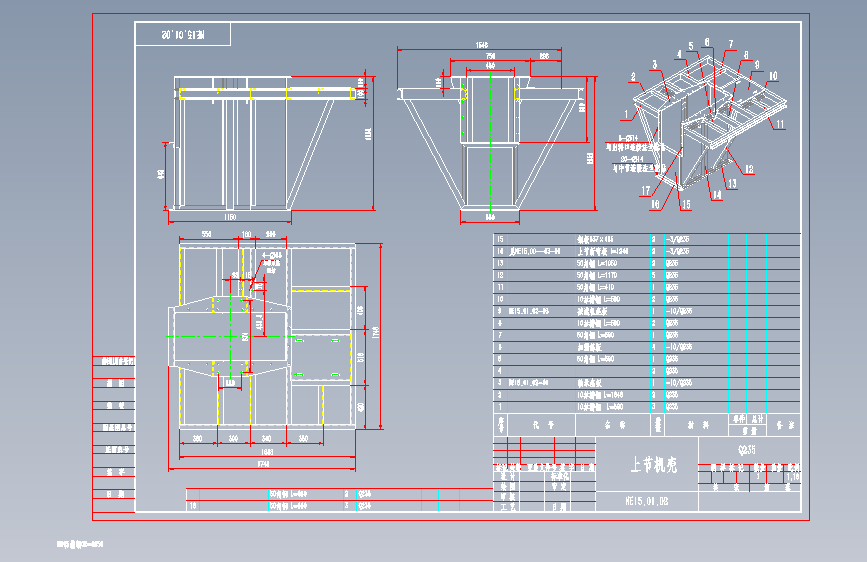

31	NE15.01.02（上节机壳）.dwg	165.38K

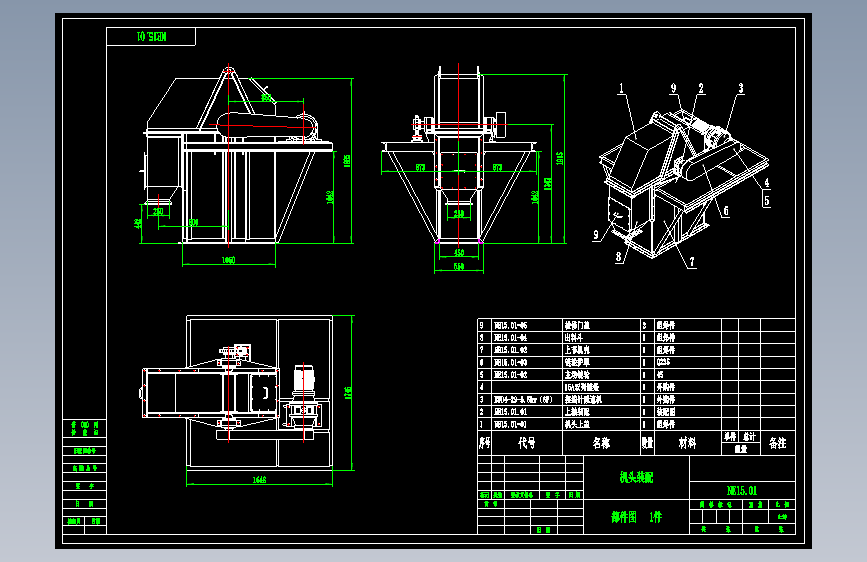

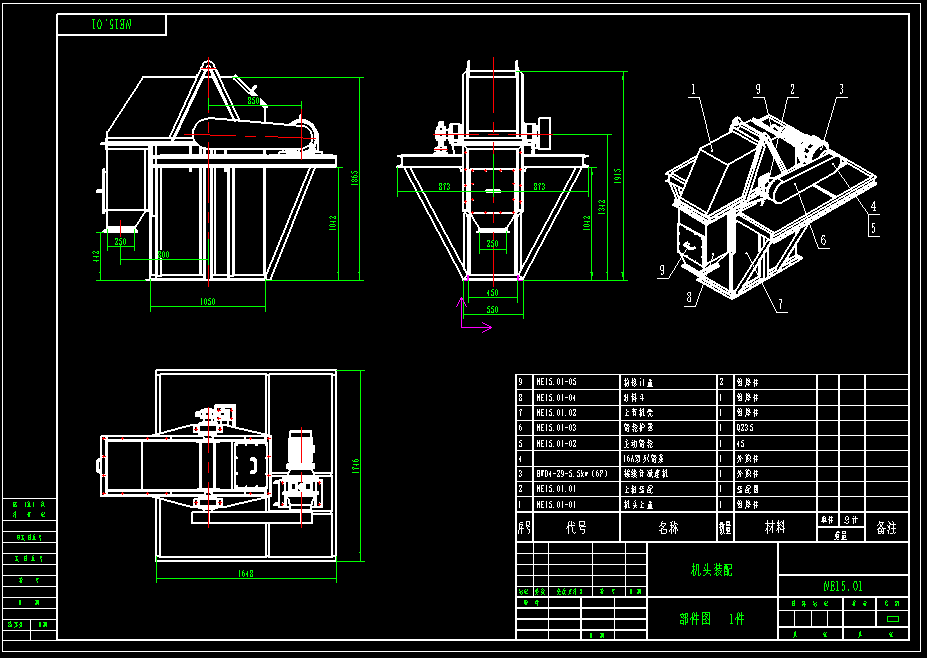

32	NE15.01机头装配.dwg	300.97K
33	NE15.02-01-01（进料口）.dwg	49.10K
34	NE15.02-01（尾节壳体）.dwg	145.62K
35	NE15.02-02（张紧螺杆）.dwg	36.40K
36	NE15.02-03（张紧弹簧）.dwg	41.73K
37	NE15.02-04（弹簧支座）.dwg	45.78K
38	NE15.02-05（下轴承盒）.dwg	86.06K
39	NE15.02-06（下轴承压盖）.dwg	48.60K
40	NE15.02-07（下密封盒）.dwg	48.38K
41	NE15.02-08（下密封板）.dwg	41.44K
42	NE15.02-09（检修门A）.dwg	42.66K
43	NE15.02-10（轴承滑轨）.dwg	39.35K
44	NE15.02-11（密封板挡块）.dwg	37.21K
45	NE15.02-12-01（活门背板）.dwg	44.00K
46	NE15.02-12-02（活门筋板）.dwg	34.81K
47	NE15.02-12-03（活门张紧板）.dwg	38.59K
48	NE15.02-12-04（导轨固定板）.dwg	47.19K
49	NE15.02-12（底部活门）.dwg	89.71K
50	NE15.02-13（检修门B）.dwg	50.94K
51	NE15.02-14（从动轴）.dwg	65.20K
52	NE15.02-15（从动轮）.dwg	88.33K

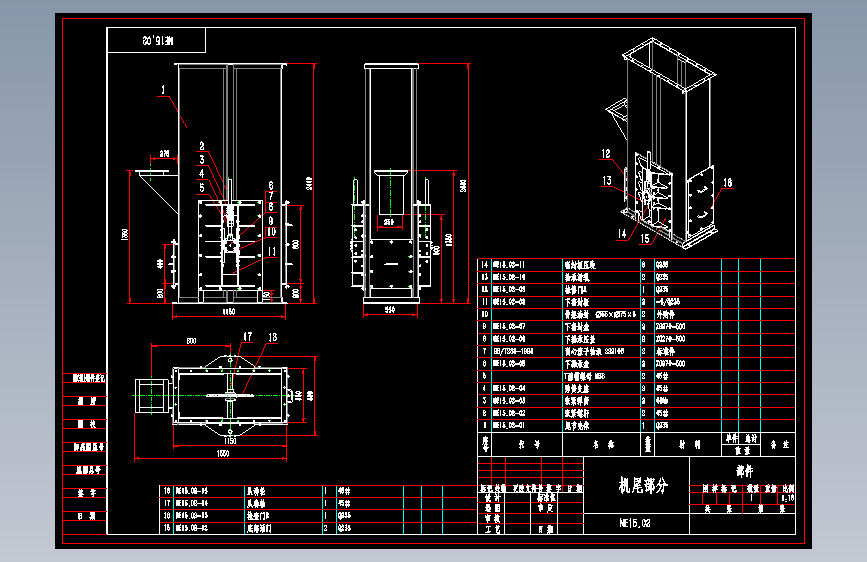

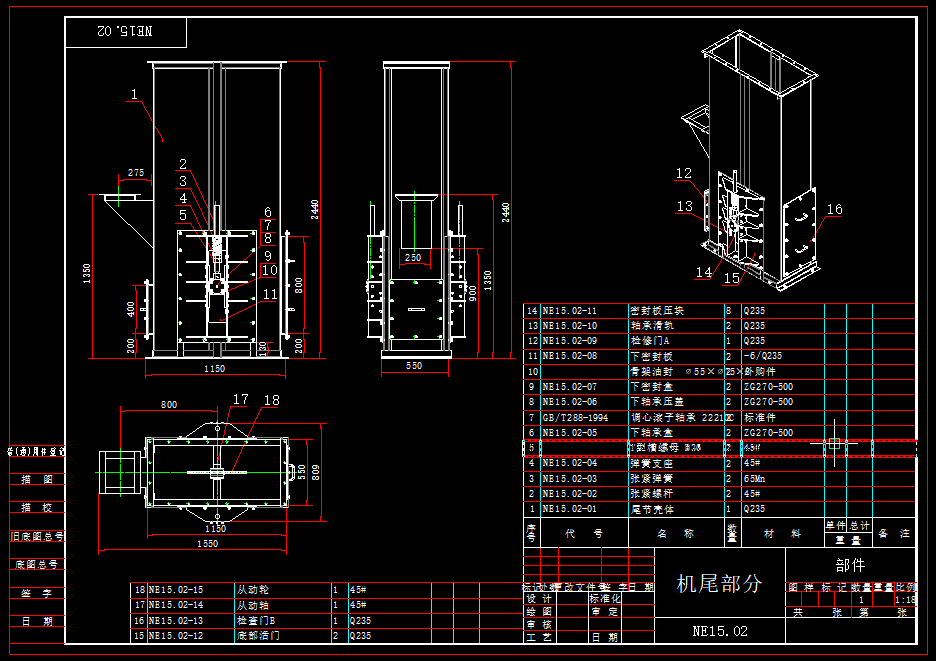

53	NE15.02机尾部分）.dwg	475.84K

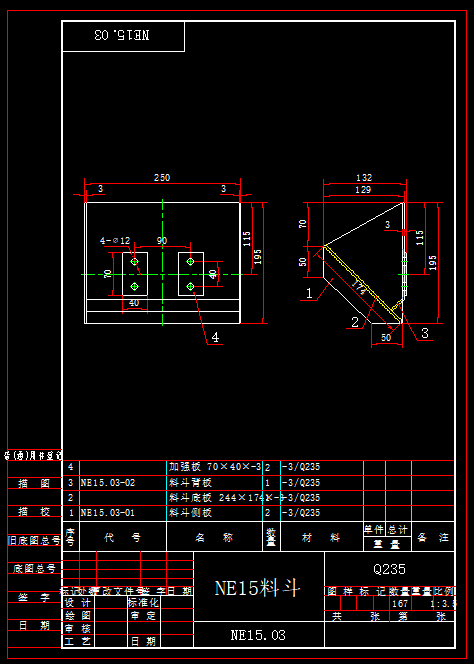

54	NE15.03-01料斗侧板）.dwg	34.65K
