车灯罩注塑模具加工工艺设计

（ID:2761459）

改图/画图

机械设备 / 非标机械 / 车灯罩注塑模具加工工艺设计

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	CAD.dwg	274.76K
2	Thumbs.db	11.00K
3	产品1_stp.prt	326.29K
4	型腔.prt	2.70M
5	型腔6.mp4	2.98M
6	型腔型芯.prt	456.45K

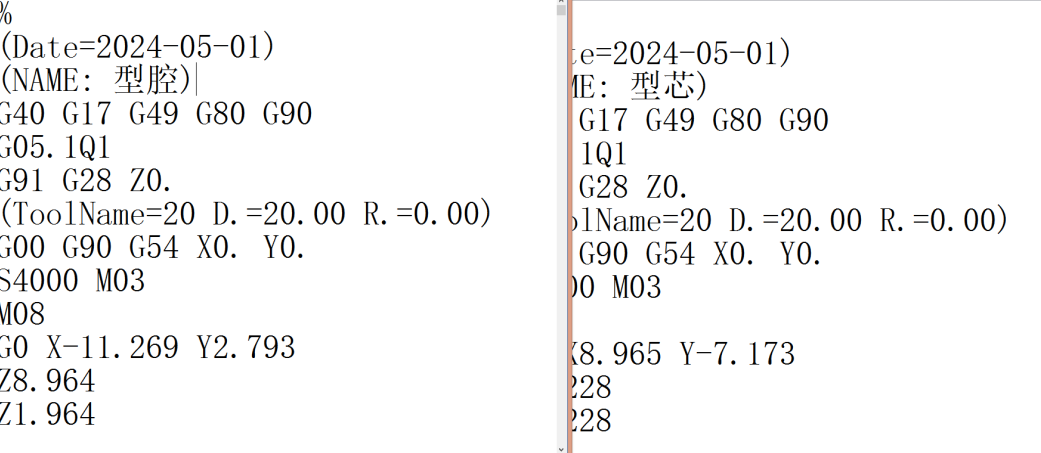

7	型腔程序.nc	166.75K

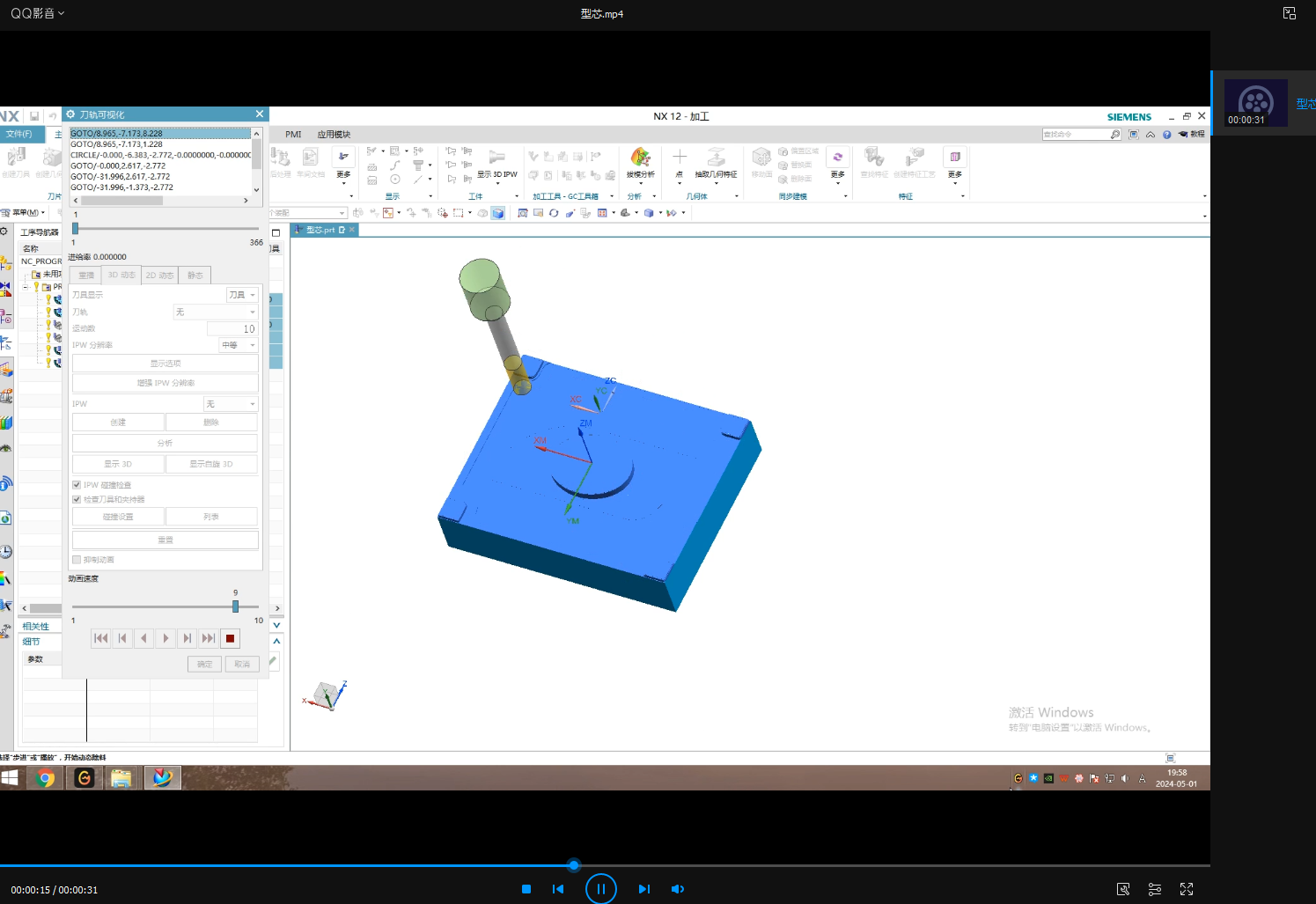

8	型芯.mp4	3.88M
9	型芯.prt	981.81K
10	型芯程序.nc	209.13K
11	模具图.stp	1.23M
12	说明.txt	151B
13	车灯罩注塑模具加工工艺设计.docx	7.91M

此图纸下载需要80金币

立即下载

发布者

疯狂的机器猫

创作: 426

粉丝: 3

加入时间：2025-04-05

私信

关注

模型信息

图纸ID：2761459

图纸格式：dwg,prt,stp

文件大小：17.65M

所需金币：80

上传时间：2025-10-23 20:57:35

是否可编辑：不可修改，不包括参数

软件版本：STEP

图纸简介

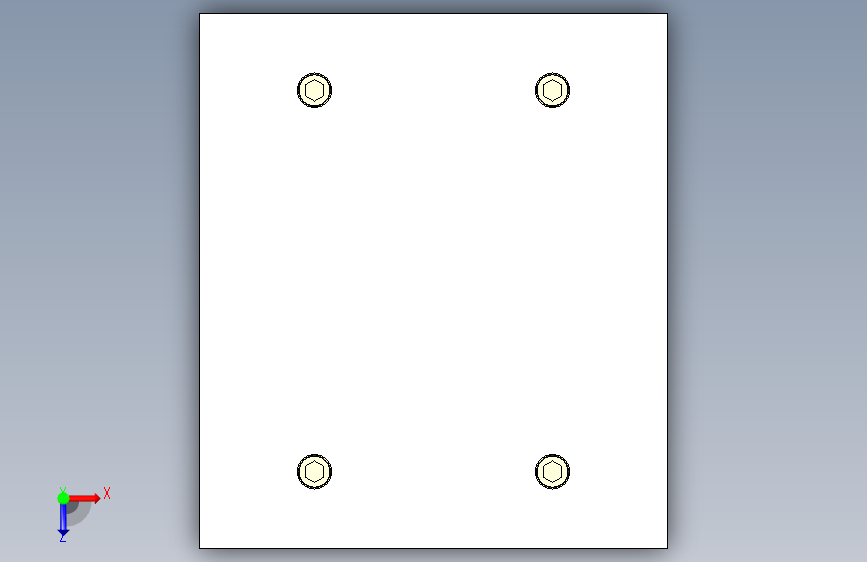

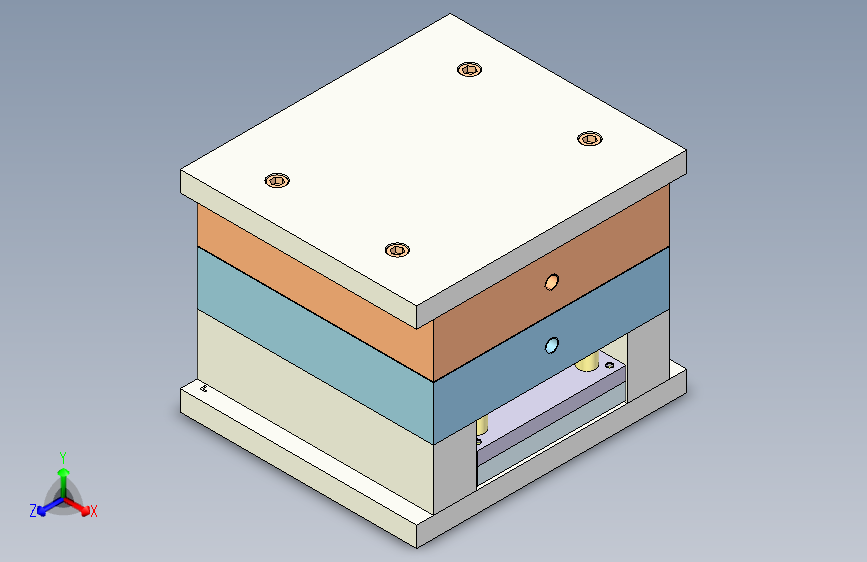

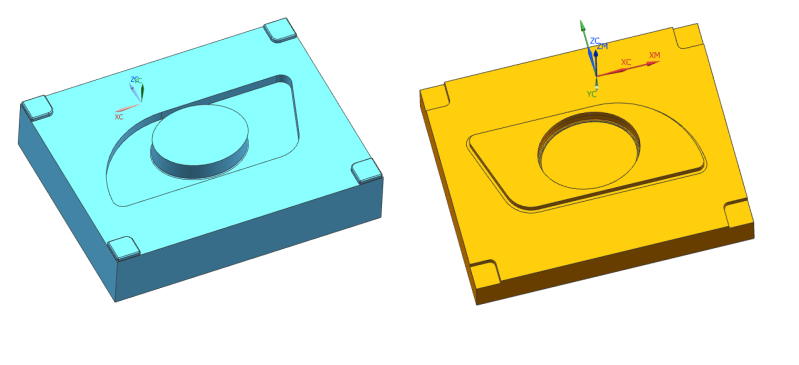

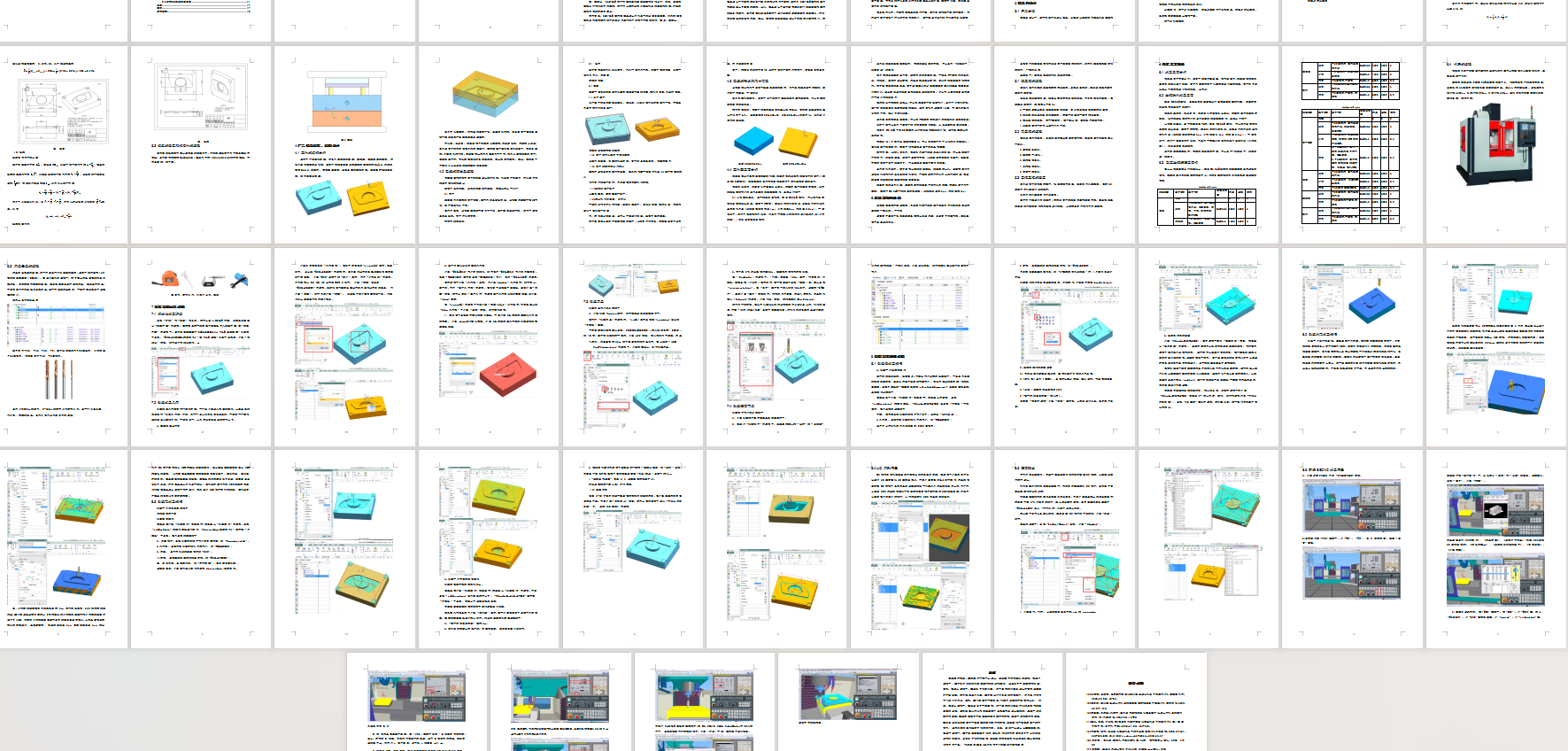

本次设计就是将车灯罩作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注塑模具的整体设计过程，并对型腔型芯进行数控编程仿真加工。该的内容是车灯罩的注塑模具，材料为PC，根据其结构形状特点以及通过对车灯罩成型工艺的正确分析，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统等；同时本文对注塑模具进行简要介绍，对注塑模具中的主要零件进行设计计算，设计型芯型腔工艺流程，设计定位基准(粗基准和精基准，选择刀具及装夹方案，确定加工路线，加工程序的编写，仿真及校验，用UG绘制出模具三维图，UG加工编程，使用AutoCAD绘制了装配图和零件图，在设计过程中着重考虑其生产实际中的经济性和合
