全自动连续冲压机械手（ID:2802101）

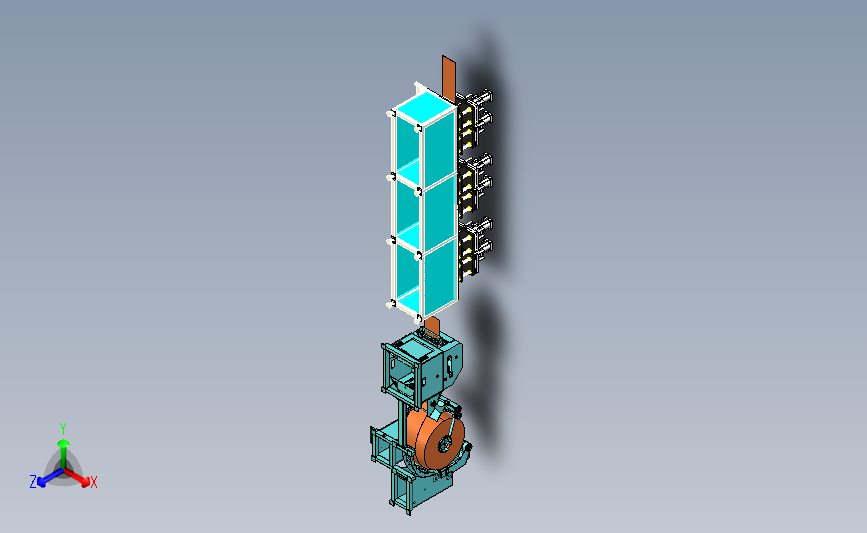

0.png)

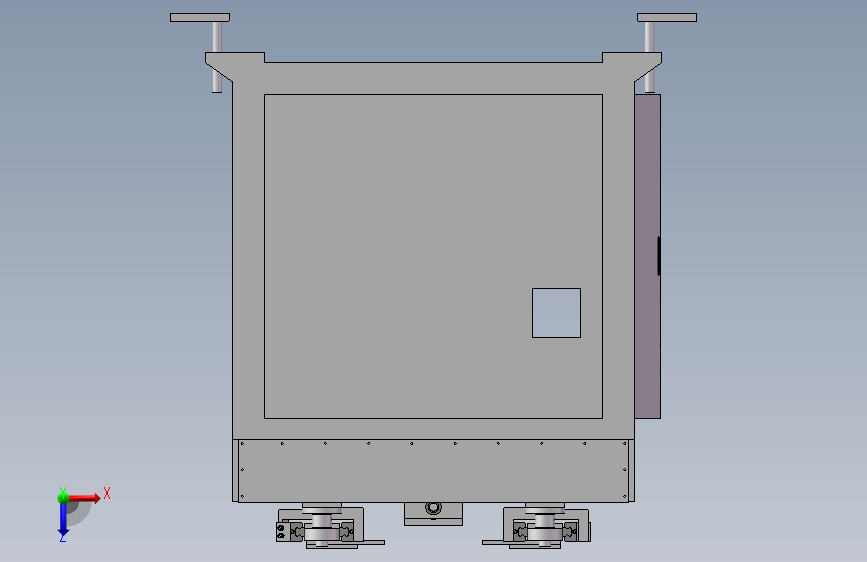

1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17620718455789.zip | 22.32M |
| 2 | 1.0KW汇川伺服.SLDPRT | 376.50K |
| 3 | 1.5KW汇川伺服.SLDPRT | 380.00K |
| 4 | 15.sldprt | 377.50K |
| 5 | 2206轴承.SLDPRT | 194.00K |
| 6 | 24.sldprt | 375.50K |
| 7 | 28-16S丝杆螺母.SLDPRT | 240.00K |
| 8 | AHTFW18_T10250_15.sldasm | 259.00K |
| 9 | AHTFW18_T10250_15body.sldprt | 594.50K |
| 10 | bearingB6202ZZ.sldprt | 236.00K |
| 11 | circlipsforholes--typeagb.sldprt | 569.00K |
| 12 | C_B6204ZZ.sldprt | 213.00K |
| 13 | HGL25CA-1.SLDPRT | 325.50K |
| 14 | HGL25CA-2.SLDPRT | 1.29M |
| 15 | HGL25CA.SLDASM | 222.00K |
| 16 | TTLA18T10250_F_15.sldasm | 270.00K |
| 17 | TTLA18T10250_F_15_body.sldprt | 602.00K |
| 18 | TTLA22T10250_F_24.sldasm | 266.00K |
| 19 | TTLA22T10250_F_24_body.sldprt | 667.00K |
| 20 | X轴HGL25CA-1.SLDPRT | 334.00K |
| 21 | X轴HGL25CA-2.SLDPRT | 1.30M |
| 22 | X轴HGL25CA.SLDASM | 214.50K |
| 23 | X轴丝杆28-16.SLDPRT | 181.00K |
| 24 | X轴动力连接板.SLDPRT | 298.50K |
| 25 | X轴座板1.SLDPRT | 344.00K |
| 26 | X轴承载板.SLDPRT | 665.00K |
| 27 | X轴撞块.SLDPRT | 356.50K |
| 28 | X轴支撑.SLDPRT | 778.50K |
| 29 | X轴检测开关安装板.SLDPRT | 272.50K |
| 30 | X轴活动板.SLDPRT | 572.50K |
| 31 | X轴滑块.SLDPRT | 316.00K |
| 32 | X轴电机组.SLDASM | 368.00K |
| 33 | X轴组件.SLDASM | 1019.50K |
| 34 | Y轴承载板.SLDPRT | 758.00K |
| 35 | Y轴承载板2.SLDPRT | 822.50K |
| 36 | Y轴撞块.SLDPRT | 175.50K |
| 37 | Y轴检测开关安装板.SLDPRT | 261.00K |
| 38 | Y轴滑块.SLDASM | 218.00K |
| 39 | Y轴滑块.SLDPRT | 480.50K |
| 40 | Y轴电机组.SLDASM | 365.00K |
| 41 | Y轴组件.SLDASM | 1.69M |
| 42 | Y轴组件2.SLDASM | 1.01M |
| 43 | ~$机台.SLDPRT | 14B |
| 44 | ~$机台组装.SLDASM | 14B |
| 45 | ~$滑块.SLDPRT | 14B |
| 46 | 上料检测开关支架.SLDPRT | 199.00K |
| 47 | 丝杆28-16.SLDPRT | 190.50K |
| 48 | 主动力箱.SLDASM | 2.27M |
| 49 | 主动力箱右侧板.SLDPRT | 176.00K |
| 50 | 主动力箱右柜门.SLDPRT | 197.00K |
| 51 | 主动力箱后封板.SLDPRT | 370.50K |
| 52 | 主动力箱左侧板.SLDPRT | 174.50K |
| 53 | 主动力箱左柜门.SLDPRT | 203.50K |
| 54 | 主动力箱框架.SLDPRT | 790.50K |
| 55 | 主动力箱钣金罩3.SLDPRT | 155.00K |
| 56 | 主动力箱钣金罩A.SLDPRT | 271.00K |
| 57 | 主动力箱钣金罩B.SLDPRT | 258.50K |
| 58 | 从动轮轴.SLDPRT | 187.50K |
| 59 | 从动轮限位环.SLDPRT | 258.00K |
| 60 | 内部连接块.SLDPRT | 320.00K |
| 61 | 副动力箱.SLDASM | 1.46M |
| 62 | 副动力箱后封板.SLDPRT | 197.50K |
| 63 | 副动力箱底板.SLDPRT | 548.00K |
| 64 | 副动力箱框架.SLDPRT | 737.00K |
| 65 | 副动力箱钣金罩.SLDPRT | 155.50K |
| 66 | 副动力箱钣金罩2.SLDPRT | 154.50K |
| 67 | 副动力箱钣金罩3.SLDPRT | 154.50K |
| 68 | 副动力箱钣金罩A.SLDPRT | 323.00K |
| 69 | 副动力箱钣金罩B.SLDPRT | 246.50K |
| 70 | 动力连接板.SLDPRT | 289.00K |
| 71 | 地脚.SLDPRT | 185.00K |
| 72 | 型材.SLDPRT | 783.50K |
| 73 | 型材HGL25CA-1.SLDPRT | 340.00K |
| 74 | 型材HGL25CA-2.SLDPRT | 1.29M |
| 75 | 型材HGL25CA.SLDASM | 240.00K |
| 76 | 型材组件.SLDASM | 509.00K |
| 77 | 型材组件2.SLDASM | 504.50K |
| 78 | 大动力箱底板.SLDPRT | 732.00K |
| 79 | 定位销.SLDPRT | 182.00K |
| 80 | 总装图.SLDASM | 2.27M |
| 81 | 总装图.STEP | 14.56M |
| 82 | 抓手.SLDPRT | 228.50K |
| 83 | 抓手2.SLDPRT | 246.50K |
| 84 | 机台.SLDPRT | 267.00K |
| 85 | 机台组装.SLDASM | 157.50K |
| 86 | 楔块.SLDPRT | 350.00K |
| 87 | 滑块.SLDPRT | 284.00K |
| 88 | 电机安装座.SLDASM | 194.00K |
| 89 | 电机安装座.SLDPRT | 300.50K |
| 90 | 电机安装板.SLDPRT | 263.00K |
| 91 | 电柜箱壳体.SLDPRT | 298.50K |
| 92 | 轴座板1.SLDPRT | 256.50K |
| 93 | 轴座板2.SLDPRT | 271.50K |
| 94 | 轴座板3.SLDPRT | 263.50K |
| 95 | 连接轴.SLDPRT | 180.50K |
| 96 | 连接轴支座.SLDPRT | 298.00K |
| 97 | 钣金滑台.SLDPRT | 314.50K |
| 98 | 驱动安装板.SLDPRT | 190.50K |
此图纸下载需要80金币
立即下载
发布者
安详的橘子
创作: 665
粉丝: 20
加入时间：2024-05-23
模型信息
图纸格式：sldprt,sldasm,step
文件大小：22.86M
所需金币：80
上传时间：2025-11-02 16:24:09
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2013
标签
图纸简介

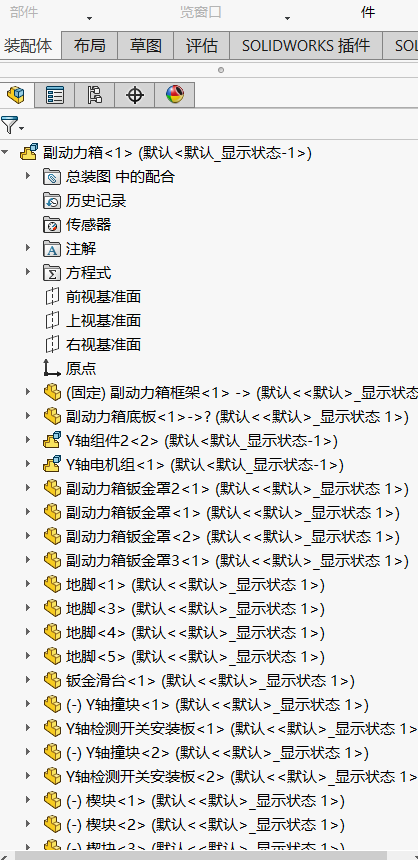

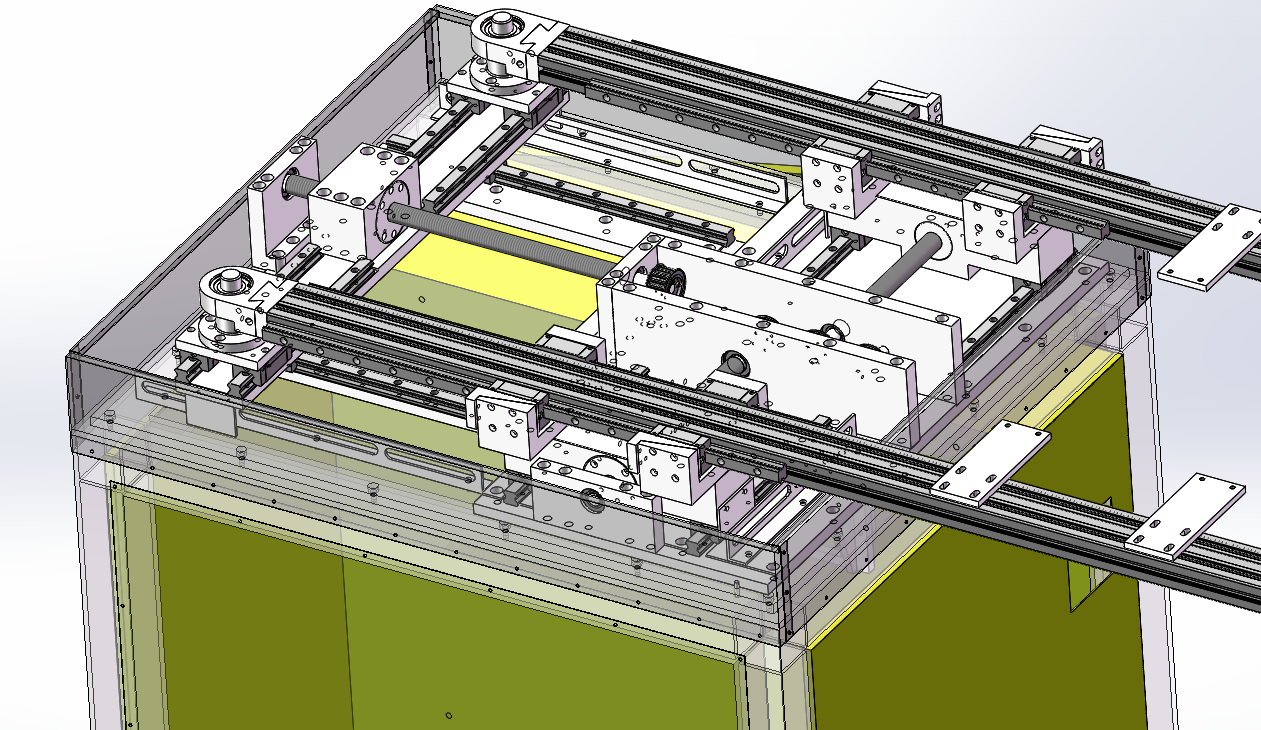

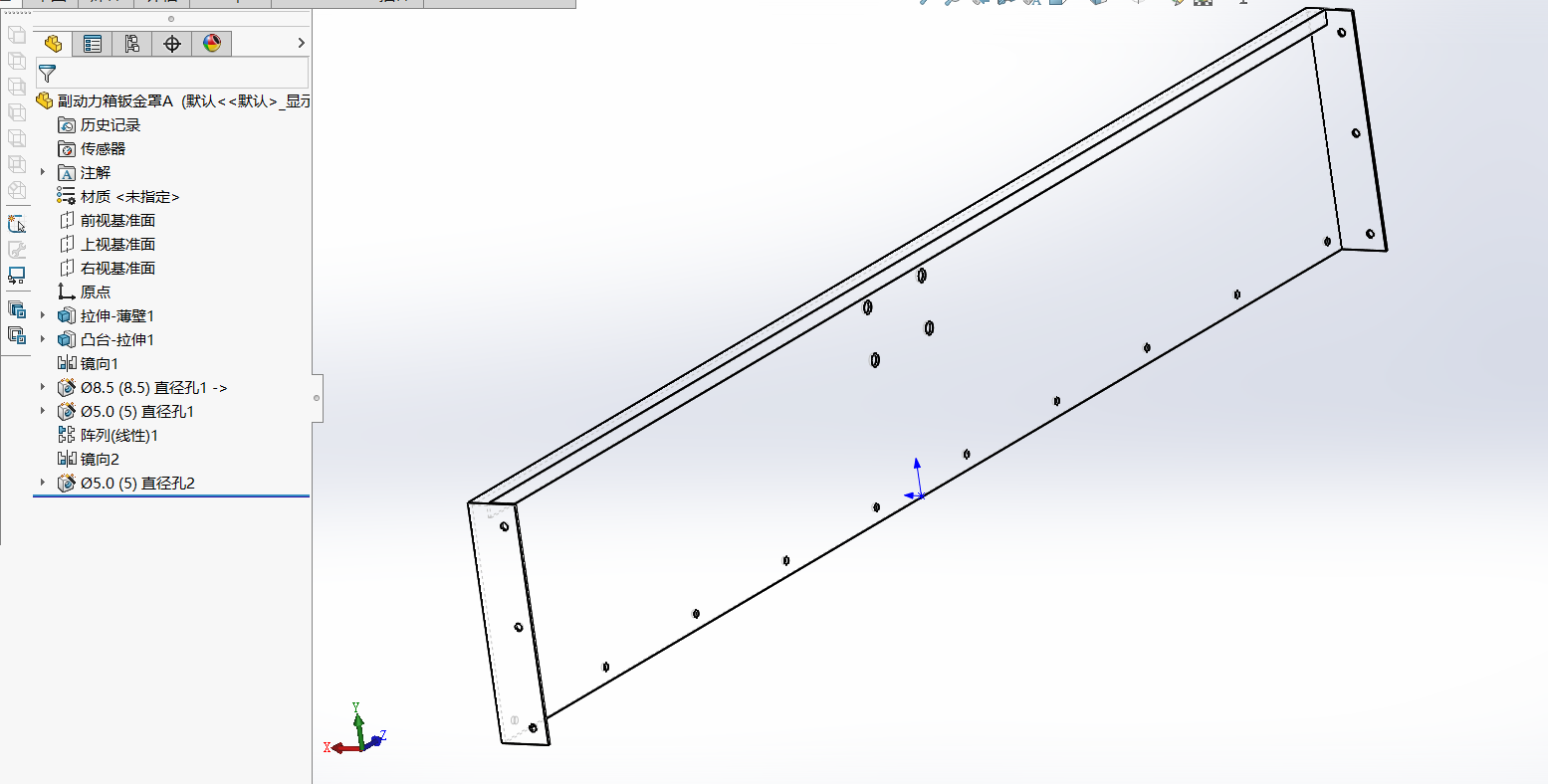

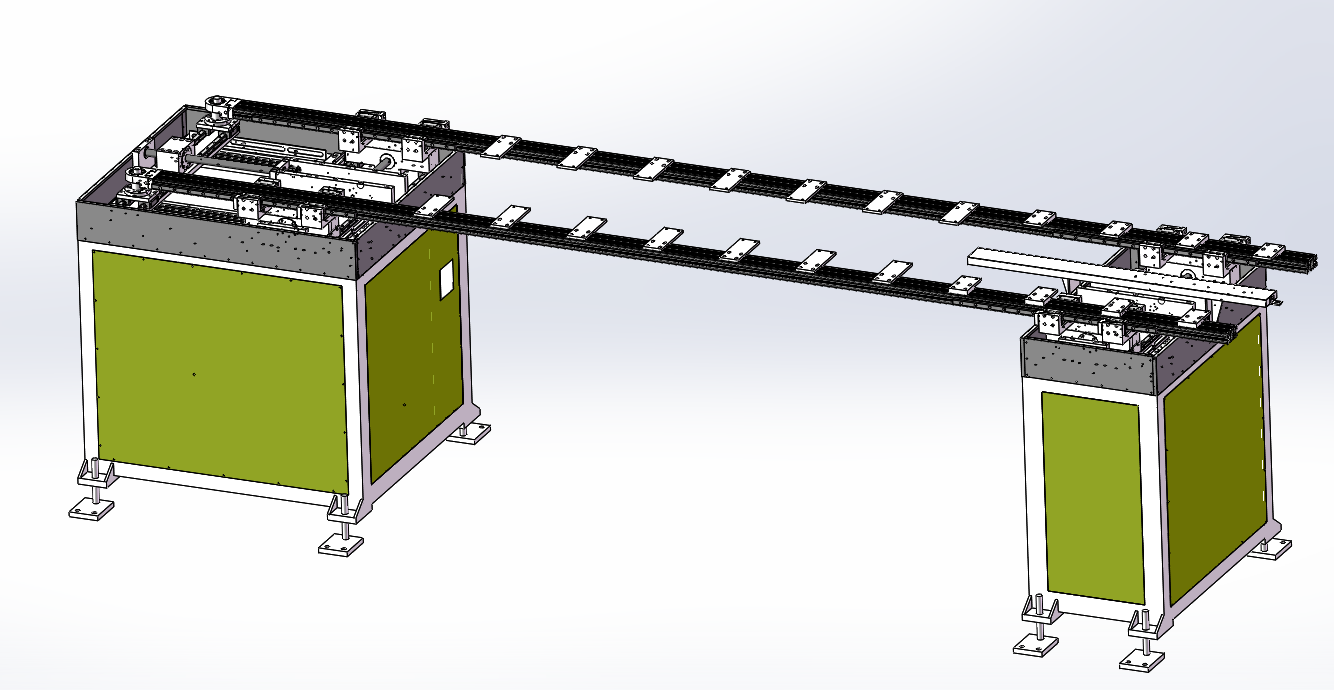

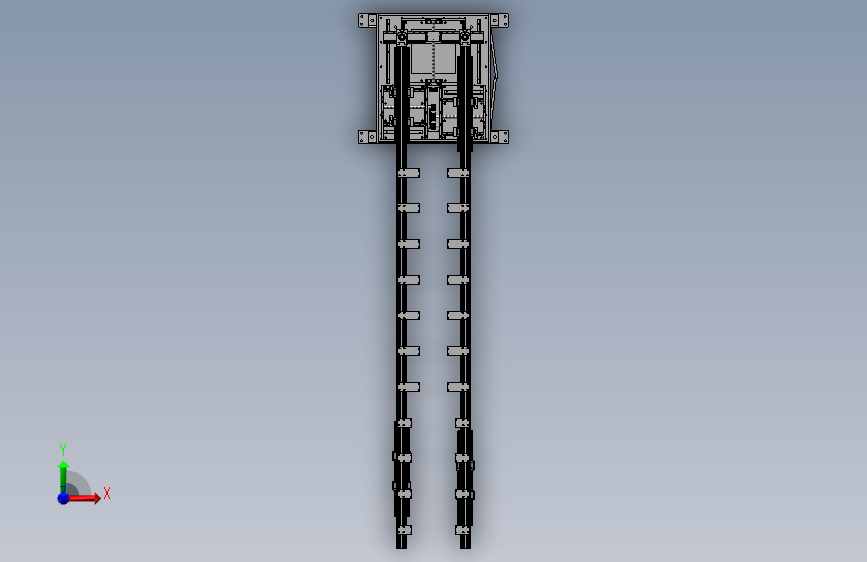

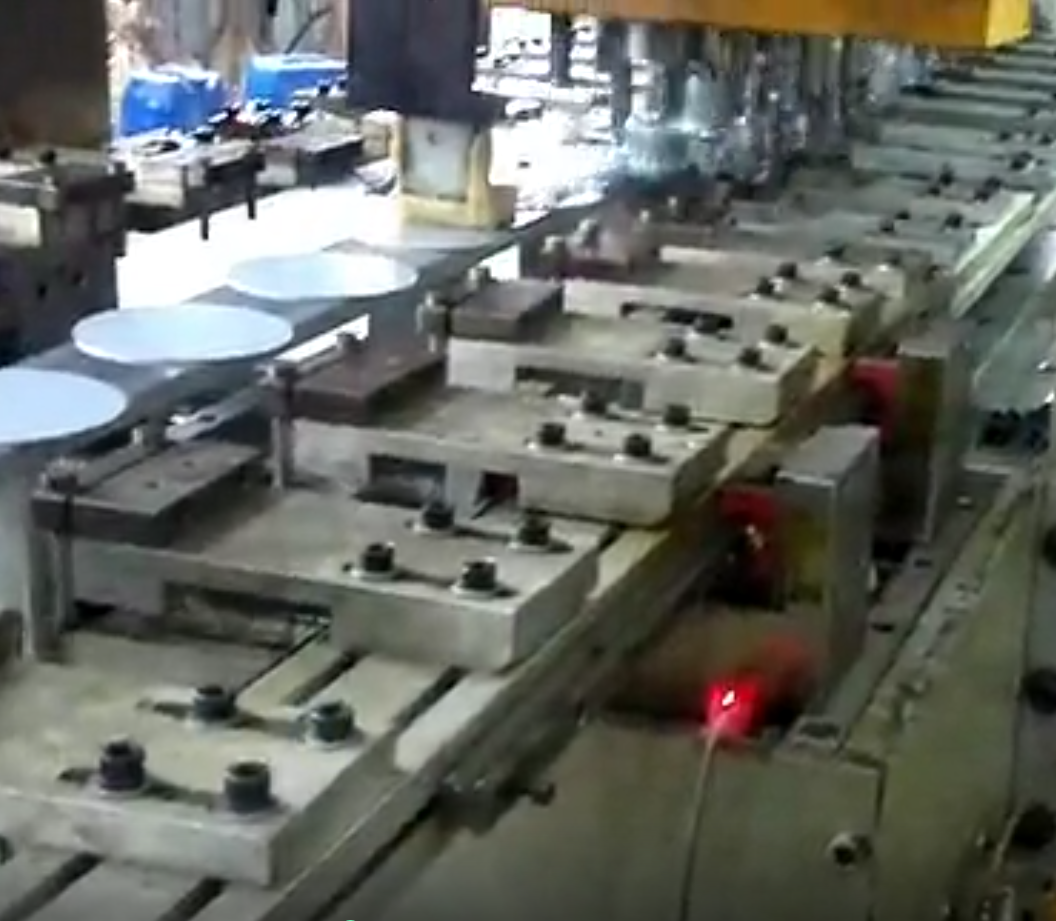

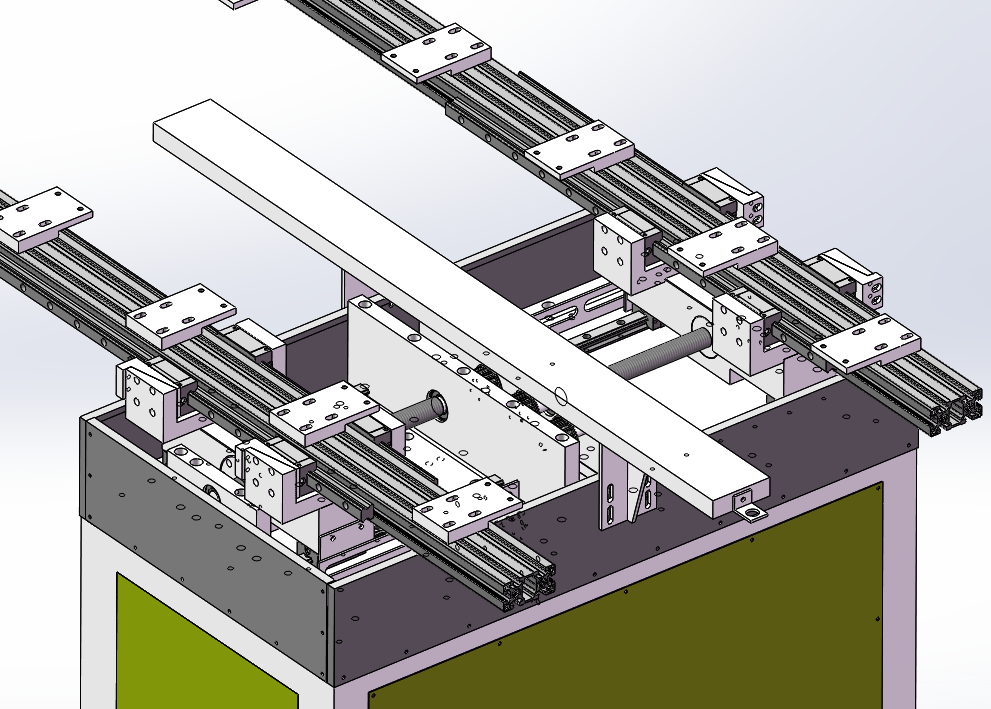

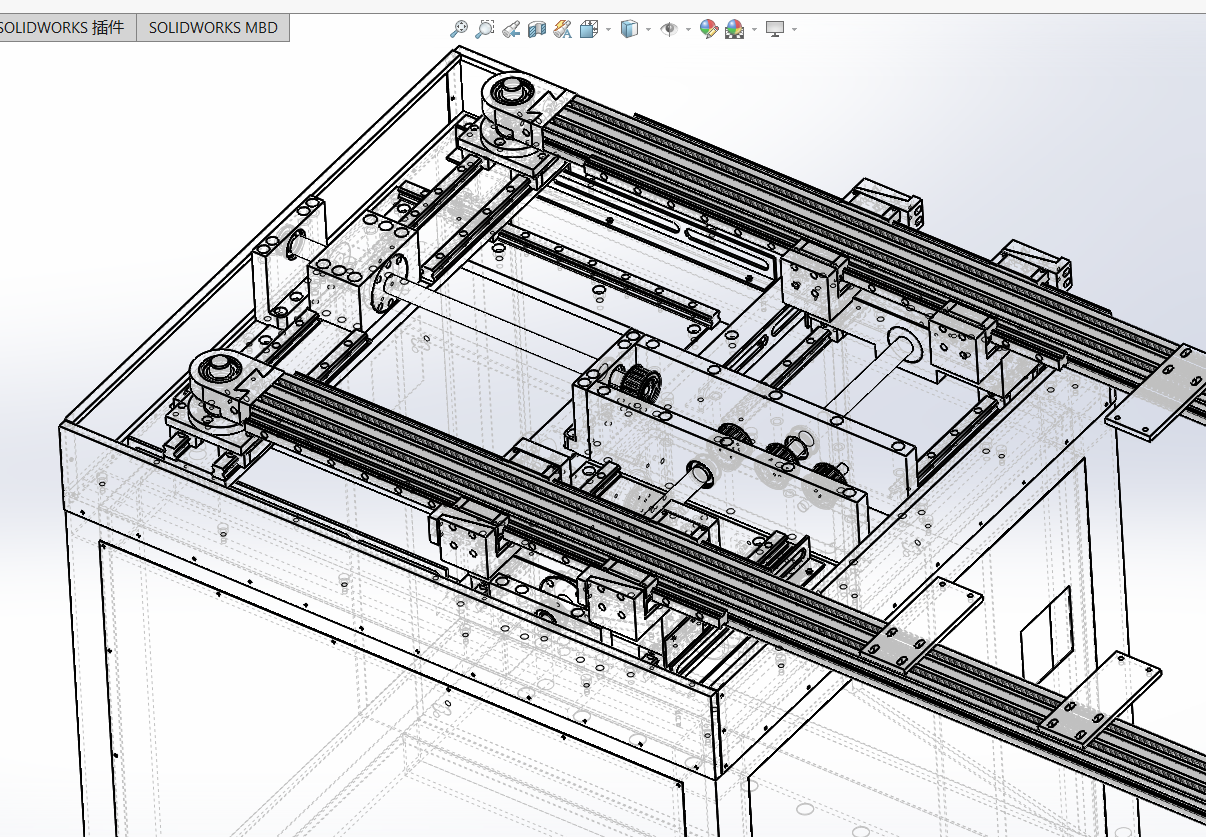

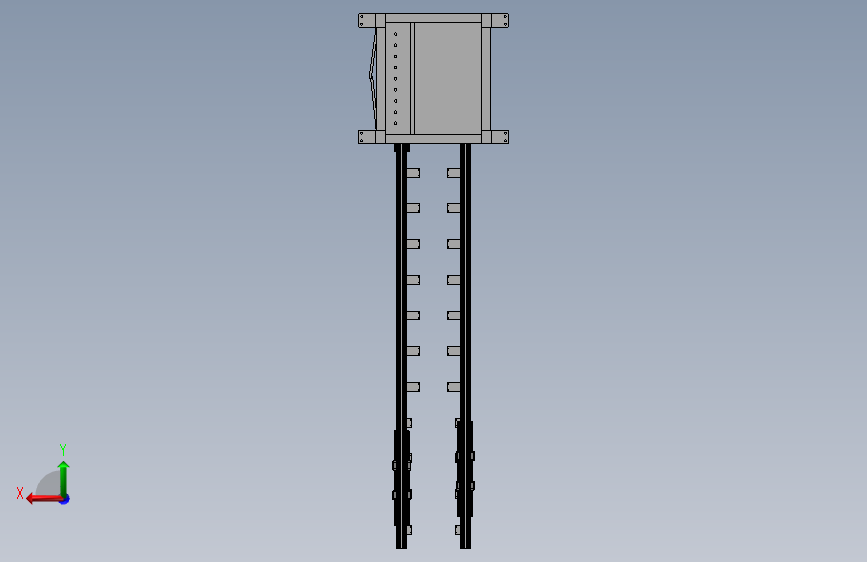

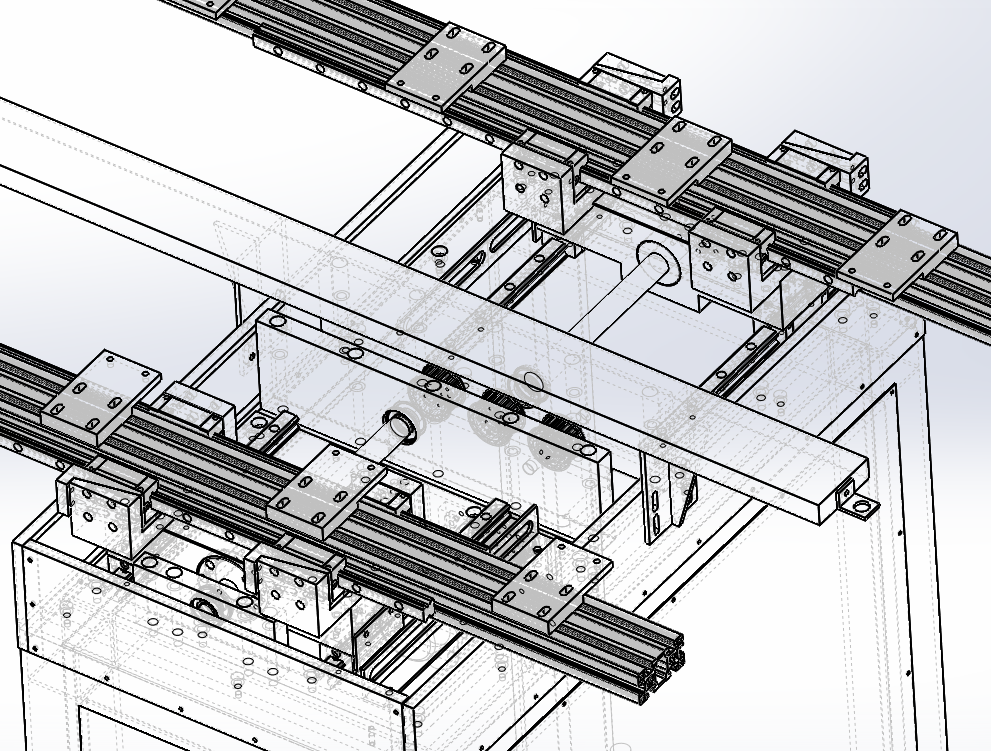

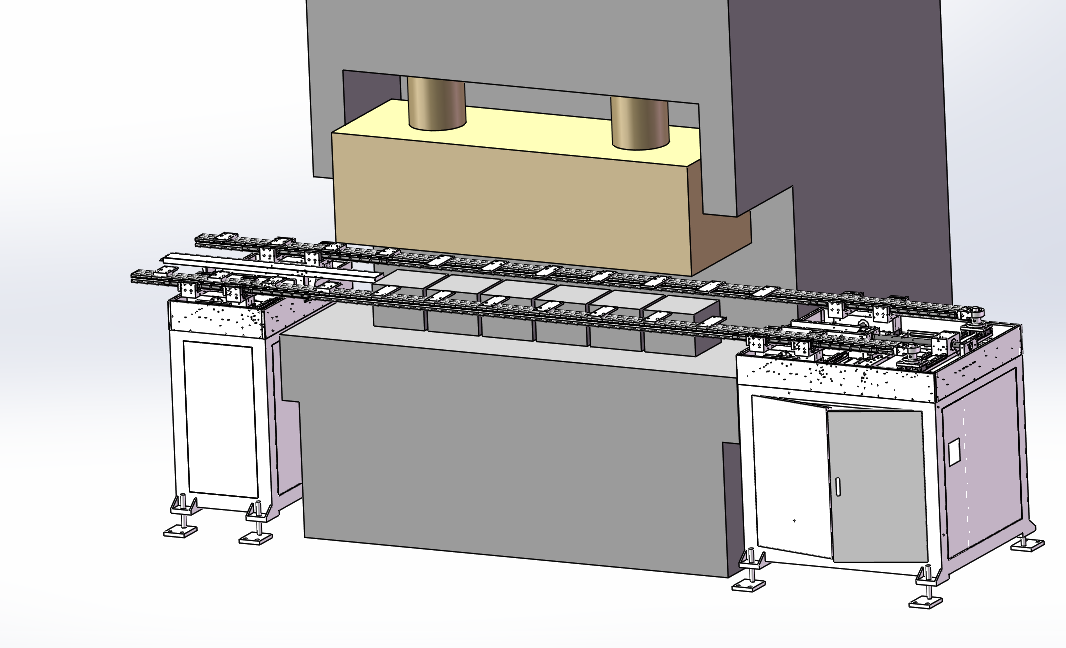

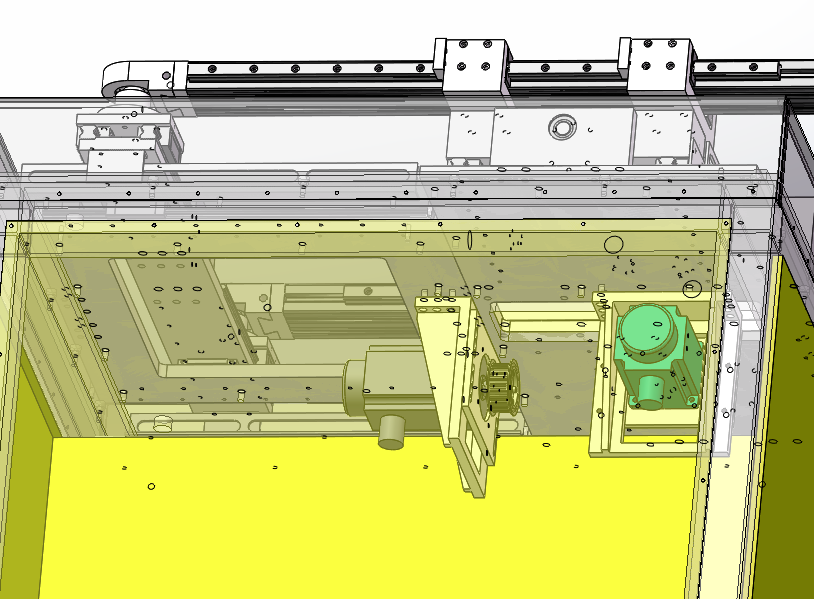

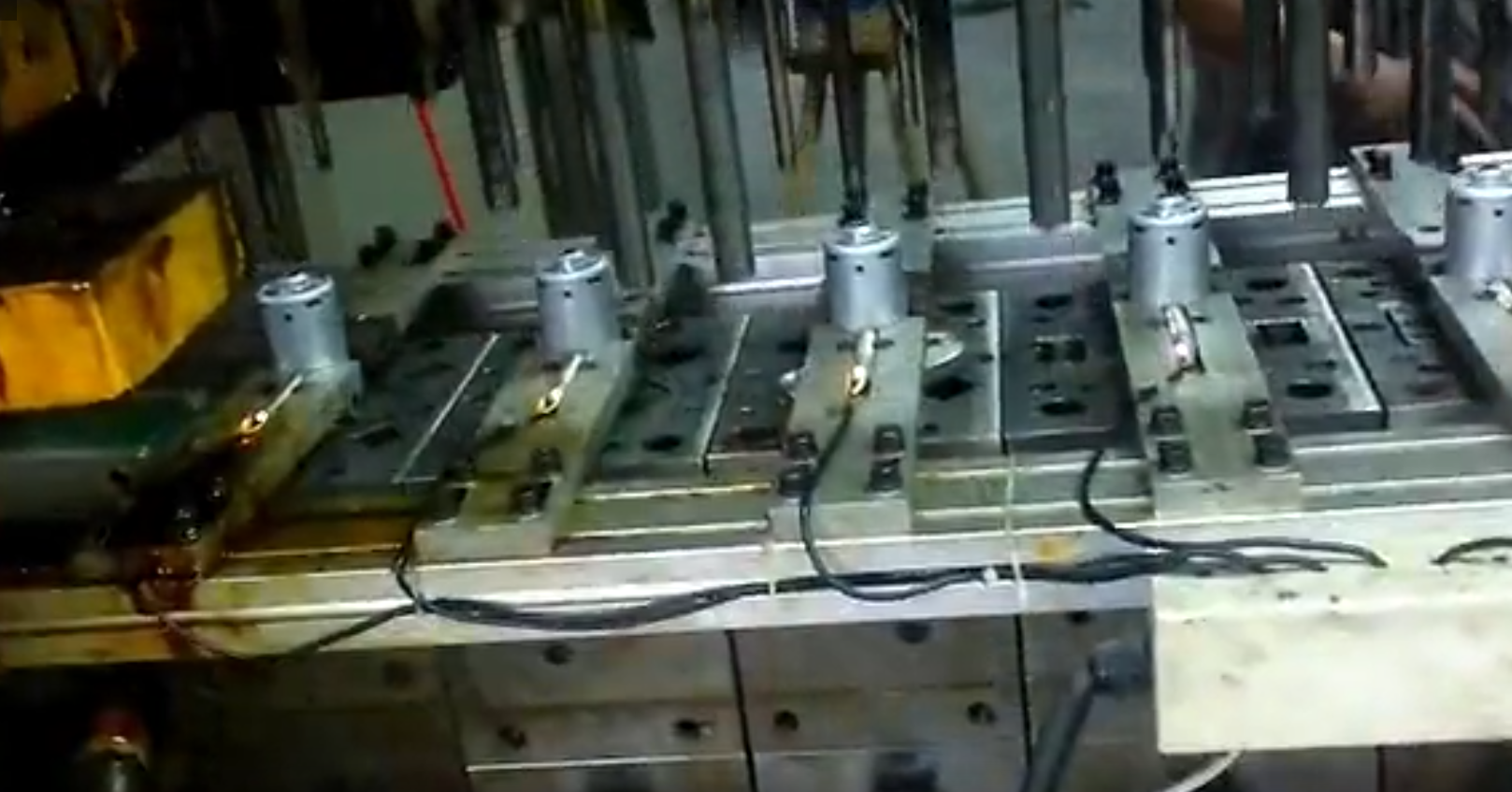

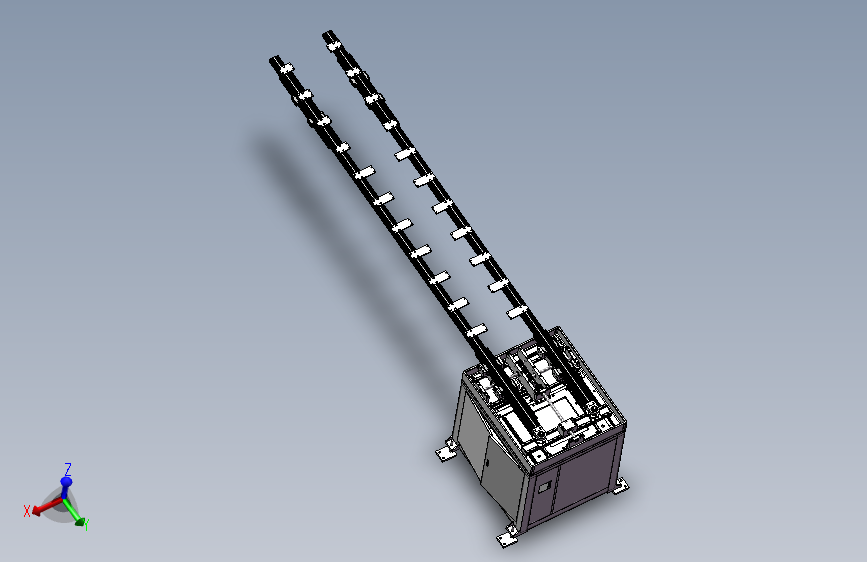

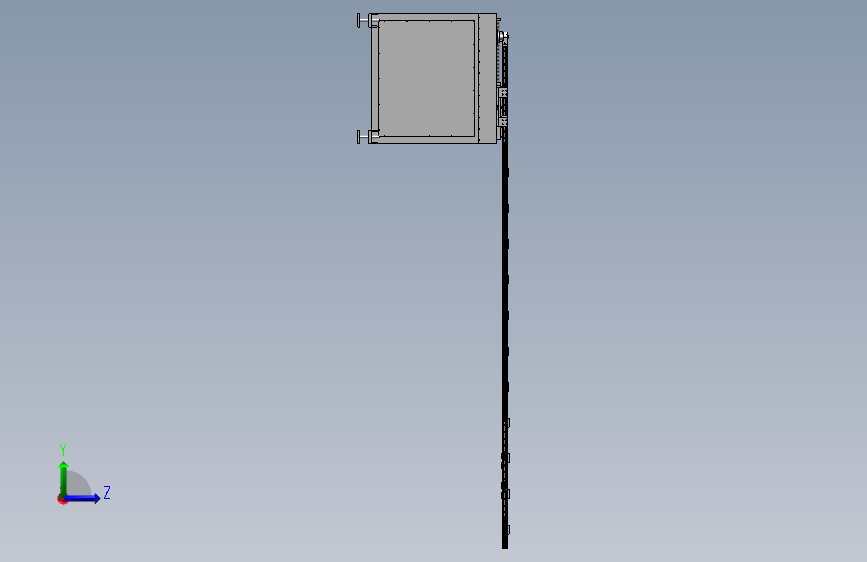

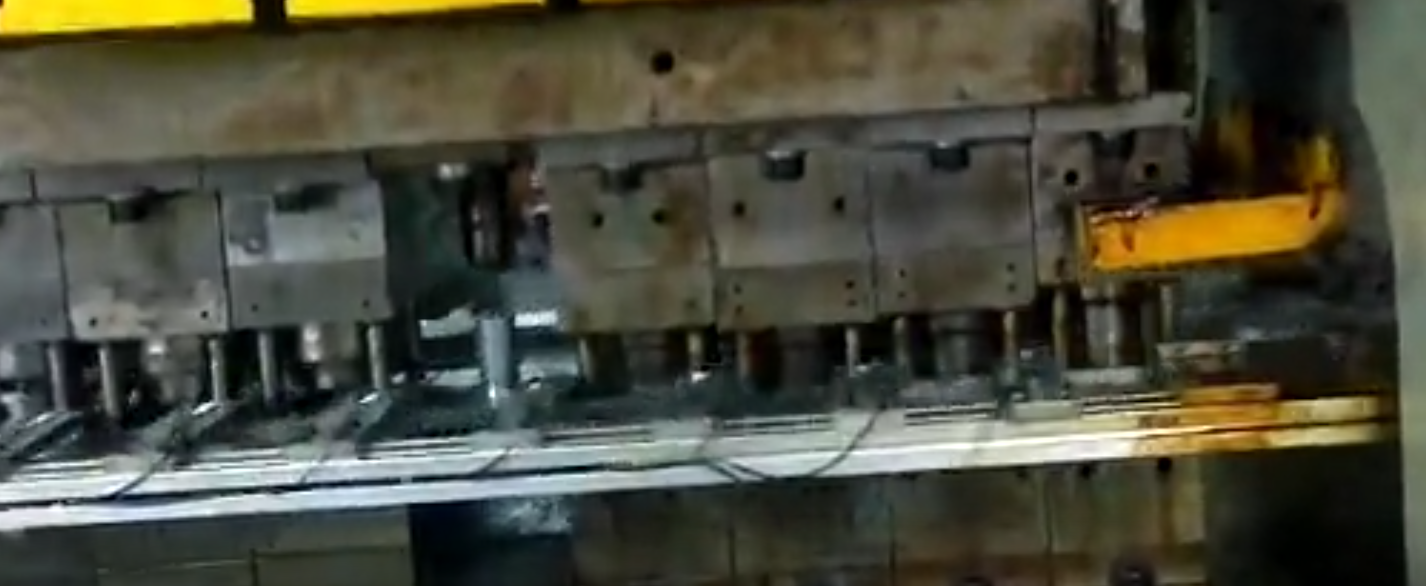

连续冲压机械手，自动在模具间移送，片料到成品，实现全自动化生产，有速度快、精度高的特点。图纸是sw2013画的，也有STEP格式的，在现场已经连续稳定的生产了三年了，图纸有每一个细节特征，包括每一个螺丝孔、调节孔、导轨、丝杆安装的细节设计，含参，可以再次编辑。压缩包里还有生产中的视频。有不足之处，欢迎各位指点
