带载具的链条式等分自动回流机构（ID:2802257）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | AirTAC薄型气缸SDA32x25SB.sldprt | 212.81K |
| 2 | GB╱T894-2017[轴用弹性挡圈A型d0≥1020].sldprt | 28.82K |
| 3 | JGCK125-000带载具的链条式等分自动回流机构.SLDASM | 6.87M |
| 4 | JGCK125-000带载具的链条式等分自动回流机构.smg | 1.73M |
| 5 | JGCK125-000带载具的链条式等分自动回流机构.STEP | 52.06M |
| 6 | JGCK125-000带载具的链条式等分自动回流机构.x_t | 14.81M |
| 7 | JGCK125-001.sldprt | 46.03K |
| 8 | JGCK125-002.sldprt | 40.18K |
| 9 | JGCK125-003.sldprt | 33.61K |
| 10 | JGCK125-004.sldprt | 23.34K |
| 11 | JGCK125-005.sldprt | 28.29K |
| 12 | JGCK125-006.sldprt | 27.25K |
| 13 | JGCK125-007.sldprt | 39.80K |
| 14 | JGCK125-008.sldprt | 27.48K |
| 15 | JGCK125-009.sldprt | 43.99K |
| 16 | JGCK125-010.sldprt | 34.39K |
| 17 | JGCK125-011.sldprt | 43.28K |
| 18 | JGCK125-012.sldprt | 40.71K |
| 19 | JGCK125-013.sldprt | 41.01K |
| 20 | JGCK125-014.sldprt | 40.01K |
| 21 | JGCK125-015.sldprt | 35.94K |
| 22 | JGCK125-016.sldprt | 31.18K |
| 23 | JGCK125-017.sldprt | 25.15K |
| 24 | JGCK125-018.sldprt | 31.93K |
| 25 | JGCK125-019.sldprt | 27.01K |
| 26 | JGCK125-020.sldprt | 212.12K |
| 27 | JGCK125-021.sldprt | 209.03K |
| 28 | JGCK125-022.sldprt | 42.00K |
| 29 | JGCK125-023.sldprt | 23.75K |
| 30 | JGCK125-024.sldprt | 29.14K |
| 31 | JGCK125-025.sldprt | 23.24K |
| 32 | JGCK125-027.sldprt | 26.73K |
| 33 | JGCK125-028.sldprt | 36.02K |
| 34 | JGCK125-029.sldprt | 31.16K |
| 35 | JGCK125-030.sldprt | 32.05K |
| 36 | JGCK125-031.sldprt | 70.76K |
| 37 | JGCK125-100.sldasm | 1.84M |
| 38 | JGCK125-101.sldprt | 33.79K |
| 39 | JGCK125-102.sldprt | 40.34K |
| 40 | JGCK125-103.sldprt | 31.34K |
| 41 | JGCK125-104.sldprt | 46.47K |
| 42 | JGCK125-105.sldprt | 31.98K |
| 43 | JGCK125-106.sldprt | 38.01K |
| 44 | JGCK125-107.sldprt | 26.97K |
| 45 | JGCK125-108.sldprt | 24.13K |
| 46 | JGCK125-200.sldasm | 316.37K |
| 47 | JGCK125-201.sldprt | 33.09K |
| 48 | JGCK125-202.sldprt | 29.96K |
| 49 | JGCK125-203.sldprt | 26.51K |
| 50 | JGCK125-204.sldprt | 37.46K |
| 51 | MISUMI08B链条CHET40B-L3276.6.sldprt | 6.54M |
| 52 | MISUMI深沟球轴承B6904-2Z.sldprt | 160.58K |
| 53 | MISUMI直线轴承LHFCD10_LHFCD10.sldprt | 28.45K |
| 54 | MISUMI联轴器MFJGWK45-16-RDC192020.sldprt | 95.64K |
| 55 | OMRON槽型光电EE-SX677.sldprt | 80.06K |
| 56 | 产品模型.sldprt | 26.05K |
| 57 | 市购压缩弹簧6×0.7×27.sldprt | 1.88M |
| 58 | 市购拉伸弹簧0.6×6×20_AWY6-25.sldprt | 29.17K |
| 59 | 雷赛步进电机86HS120.sldprt | 57.09K |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 450
粉丝: 18
加入时间：2024-12-15
模型信息
图纸ID：2802257
图纸格式：sldprt,sldasm,step,x_t
文件大小：33.84M
所需金币：30
上传时间：2025-11-03 08:09:47
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2018
标签
载具链条
回流机构
等分机构
图纸简介

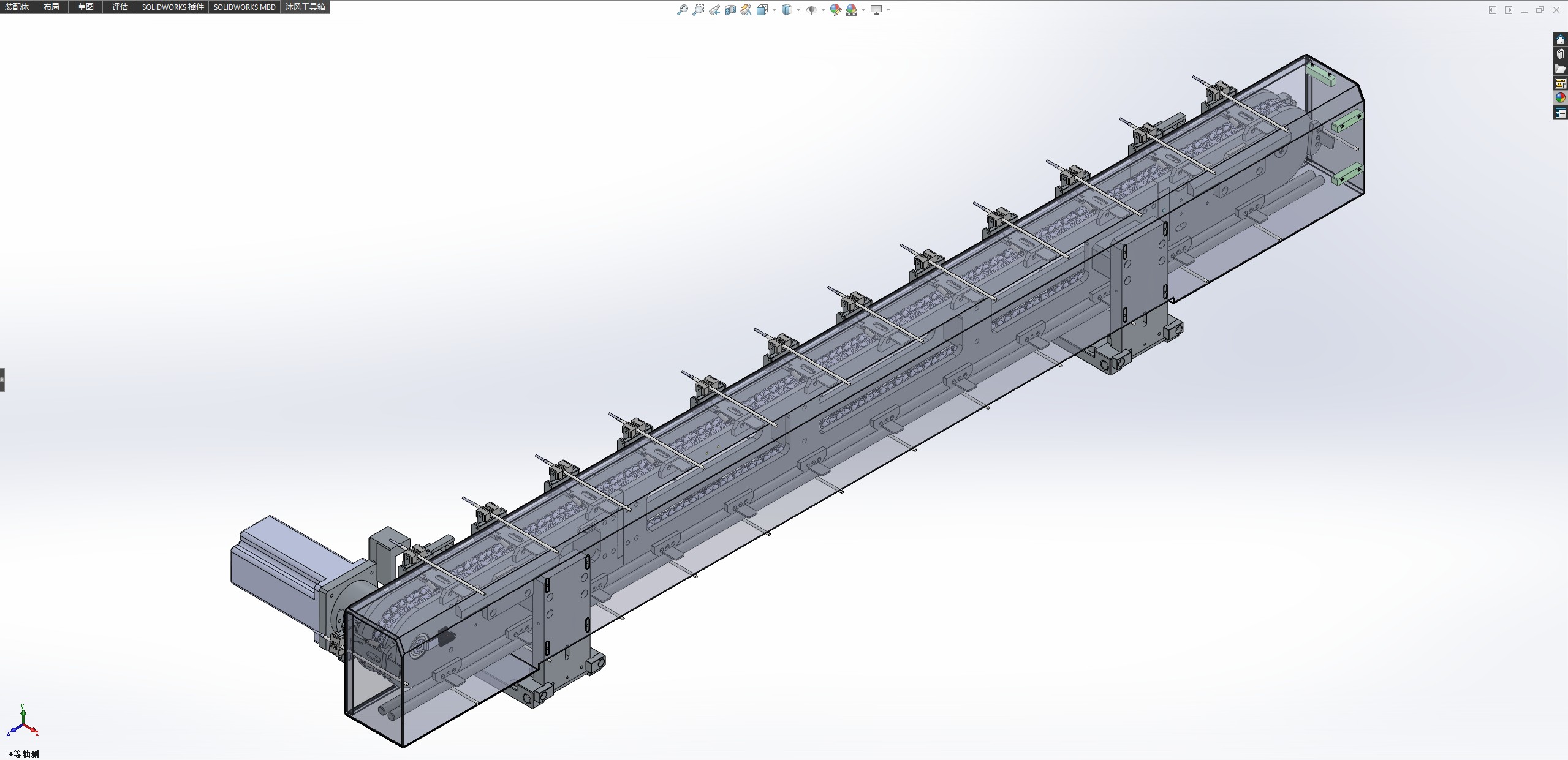

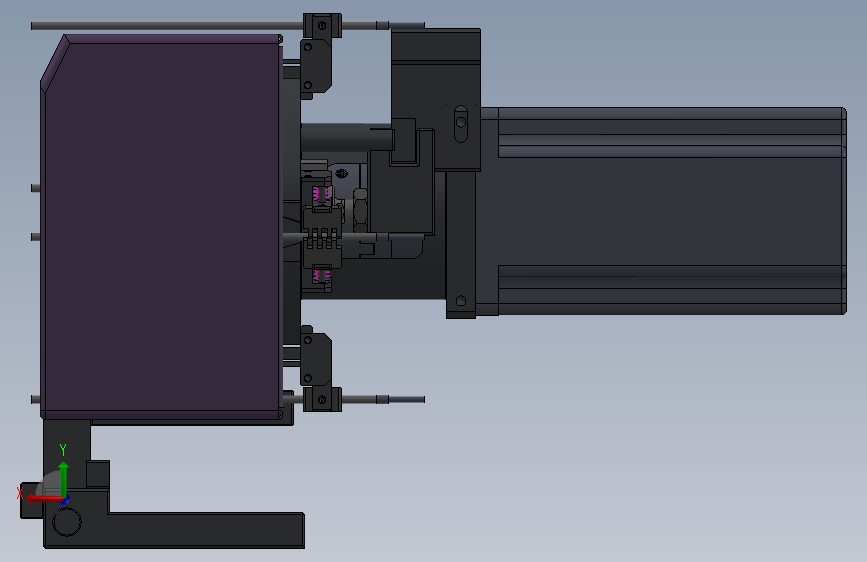

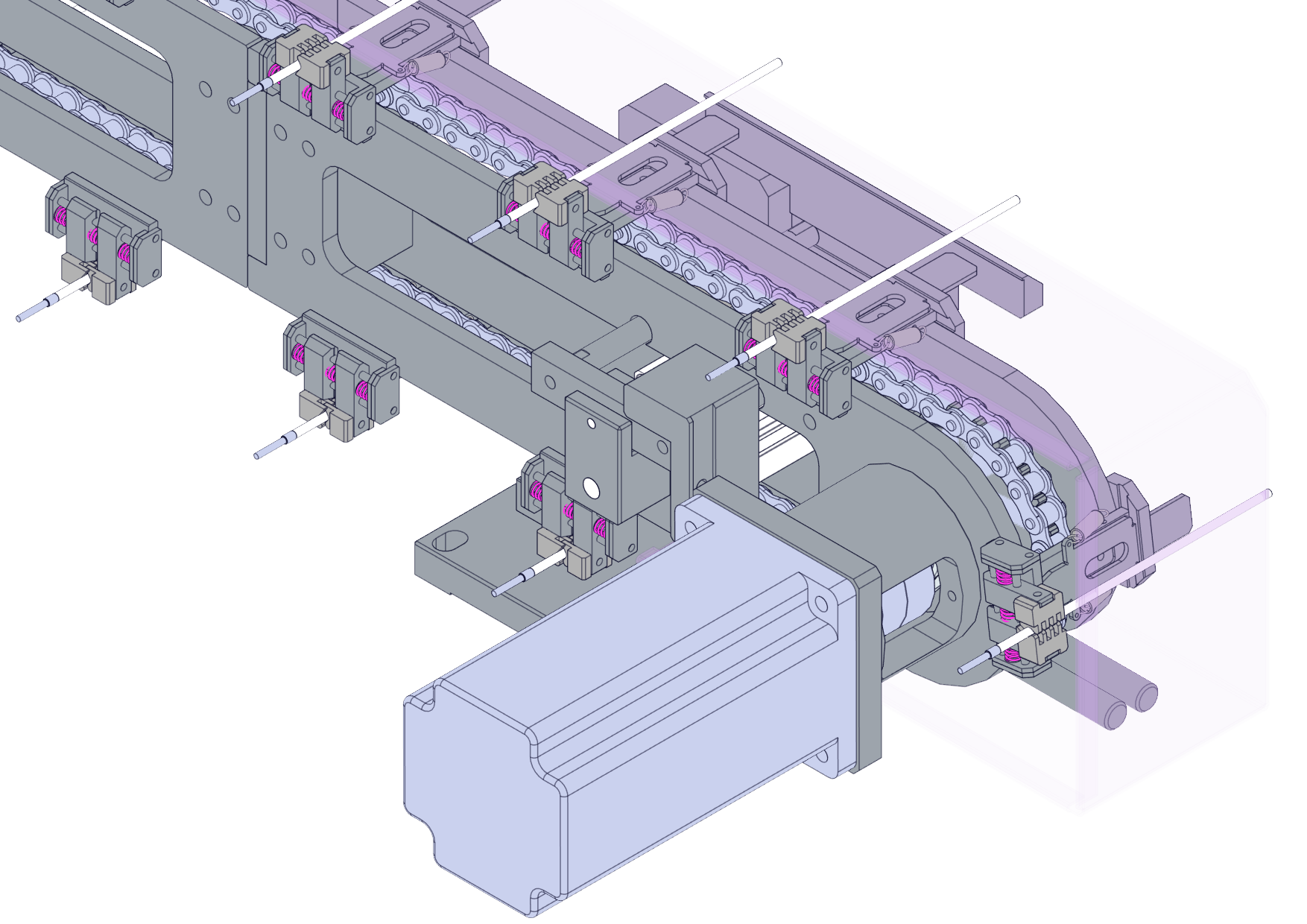

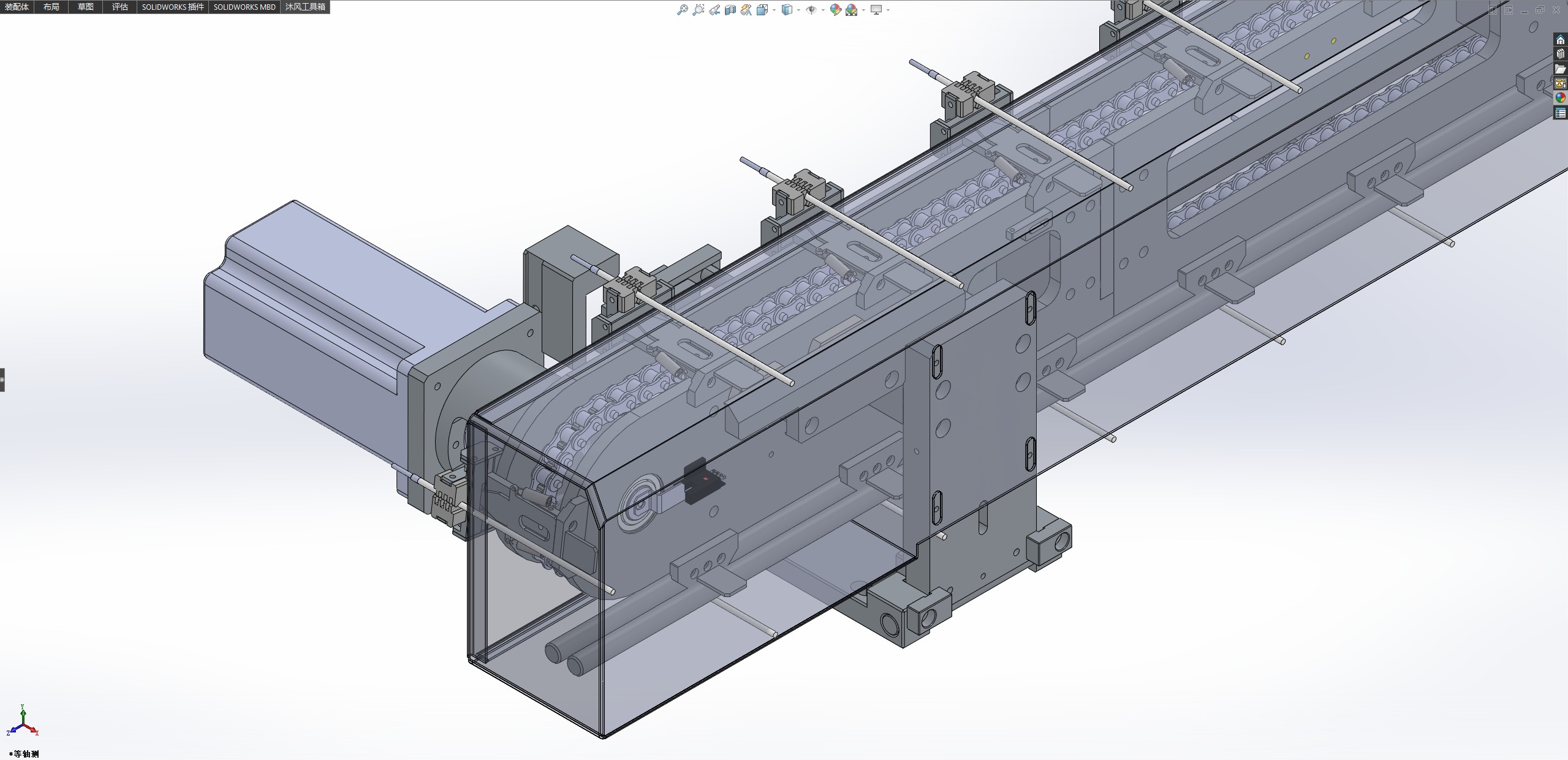

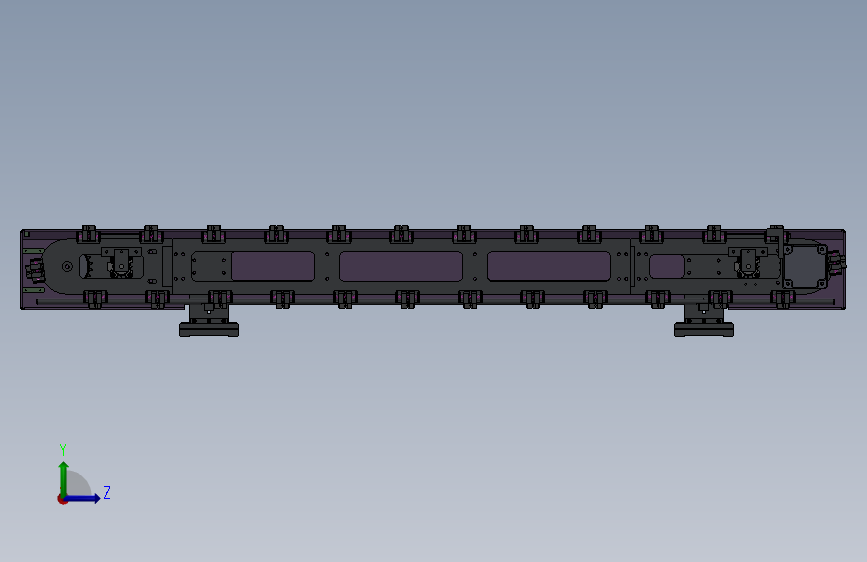

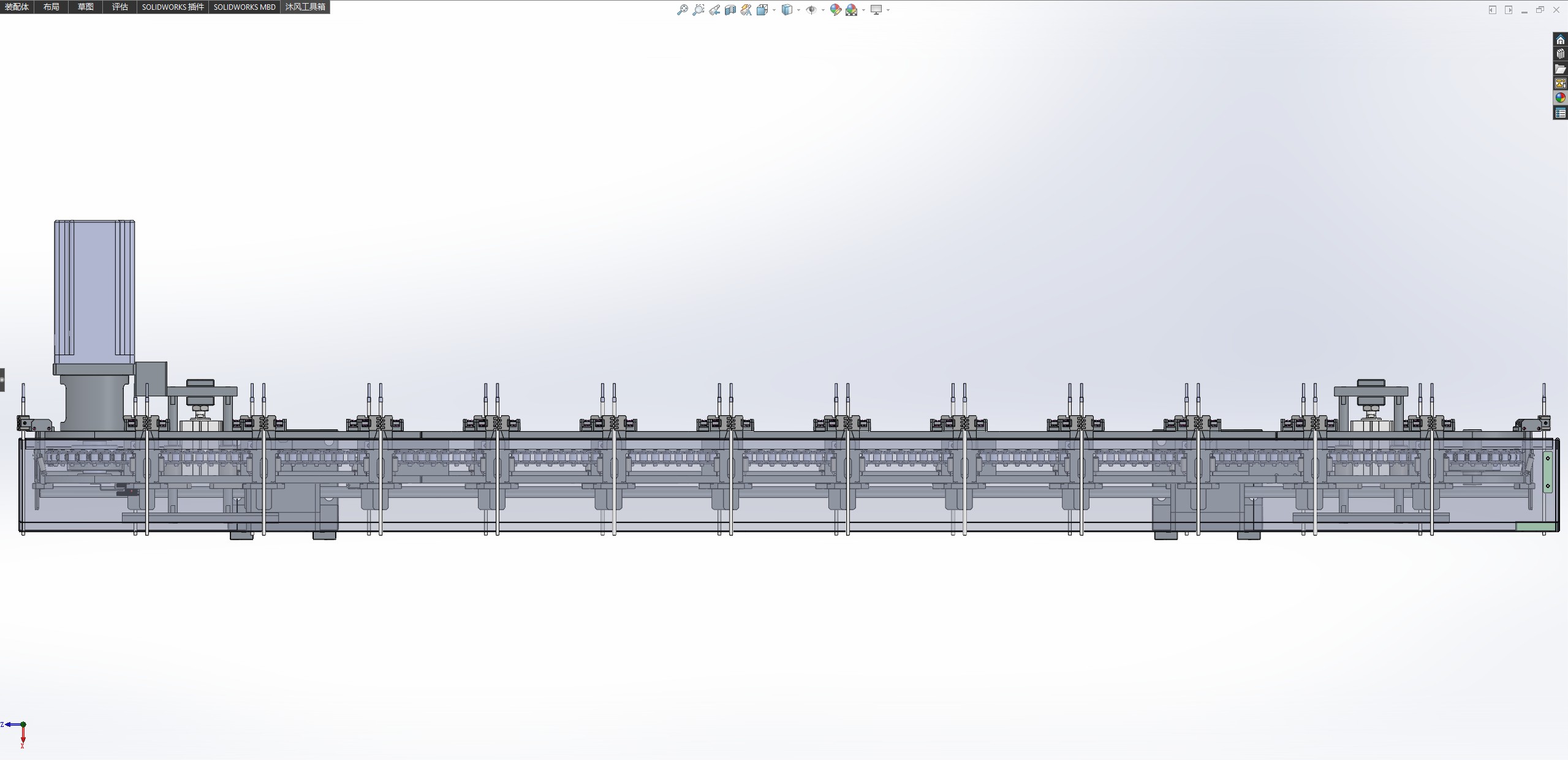

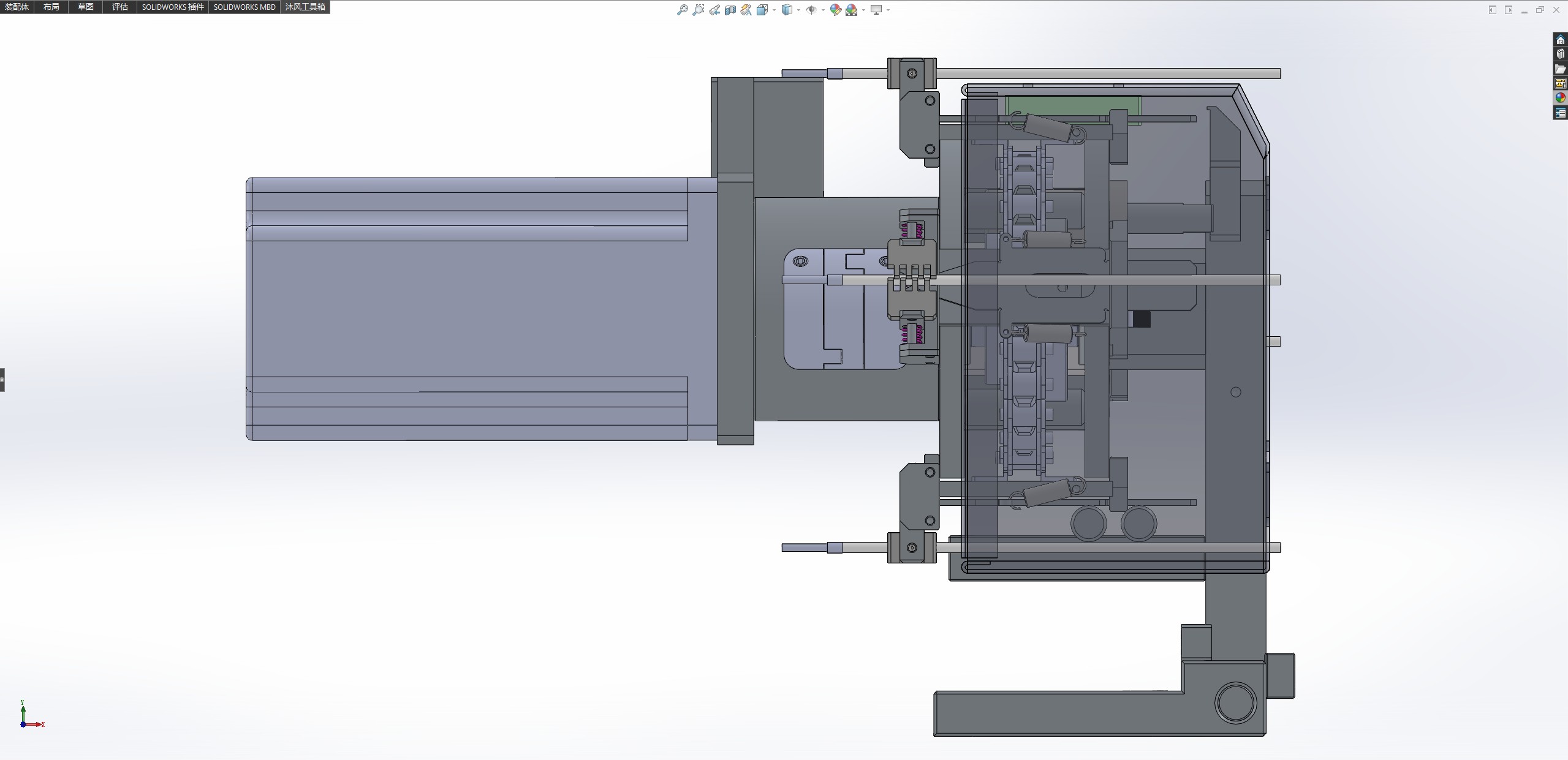

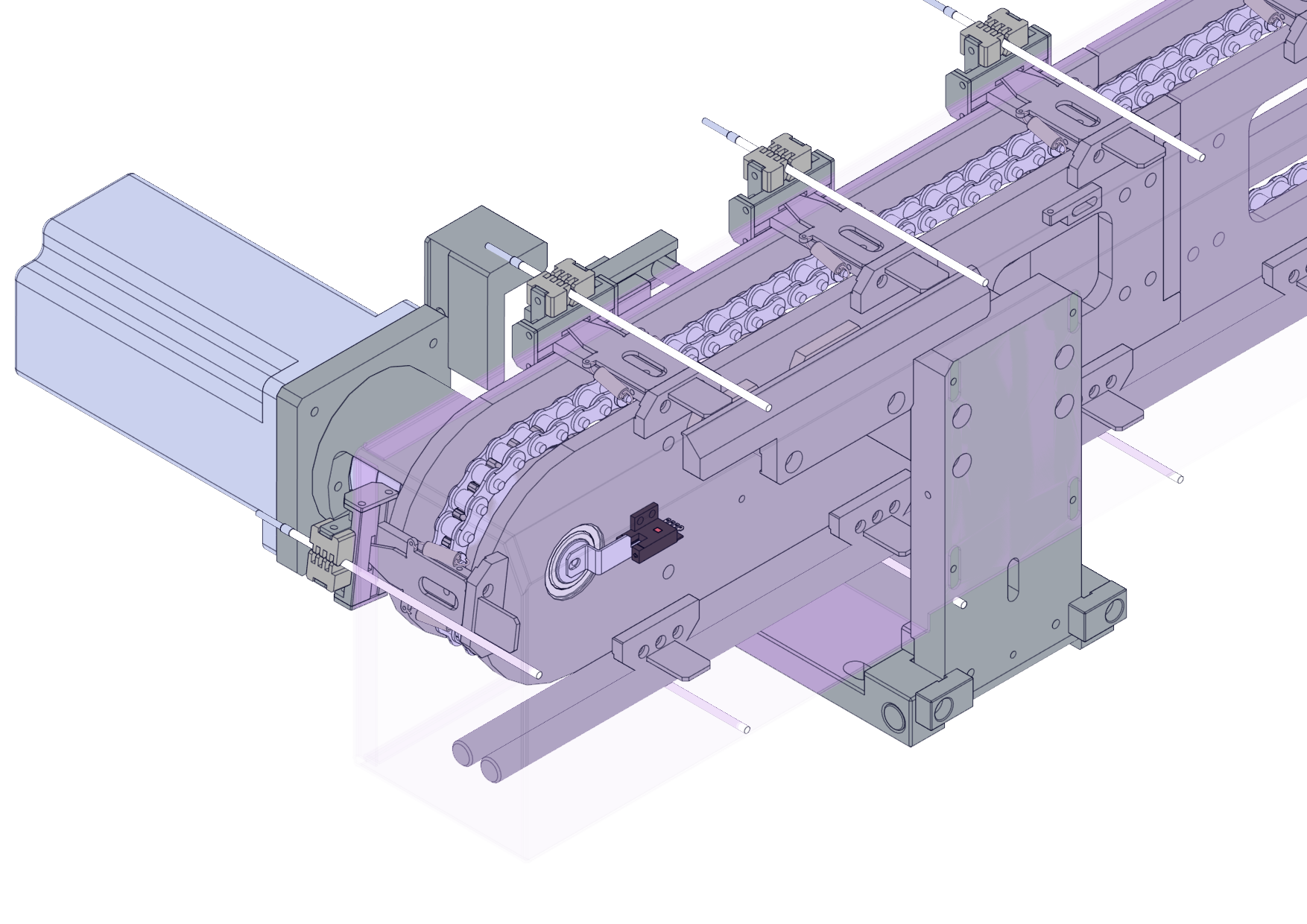

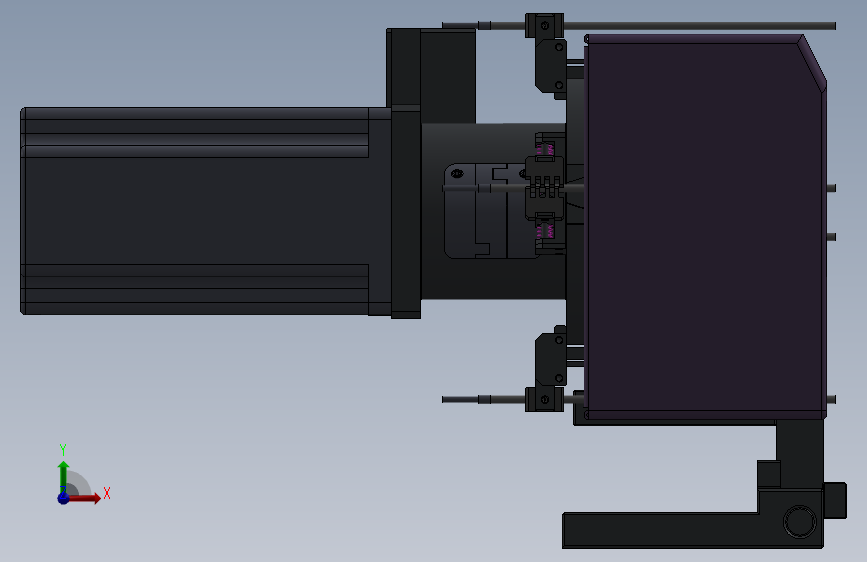

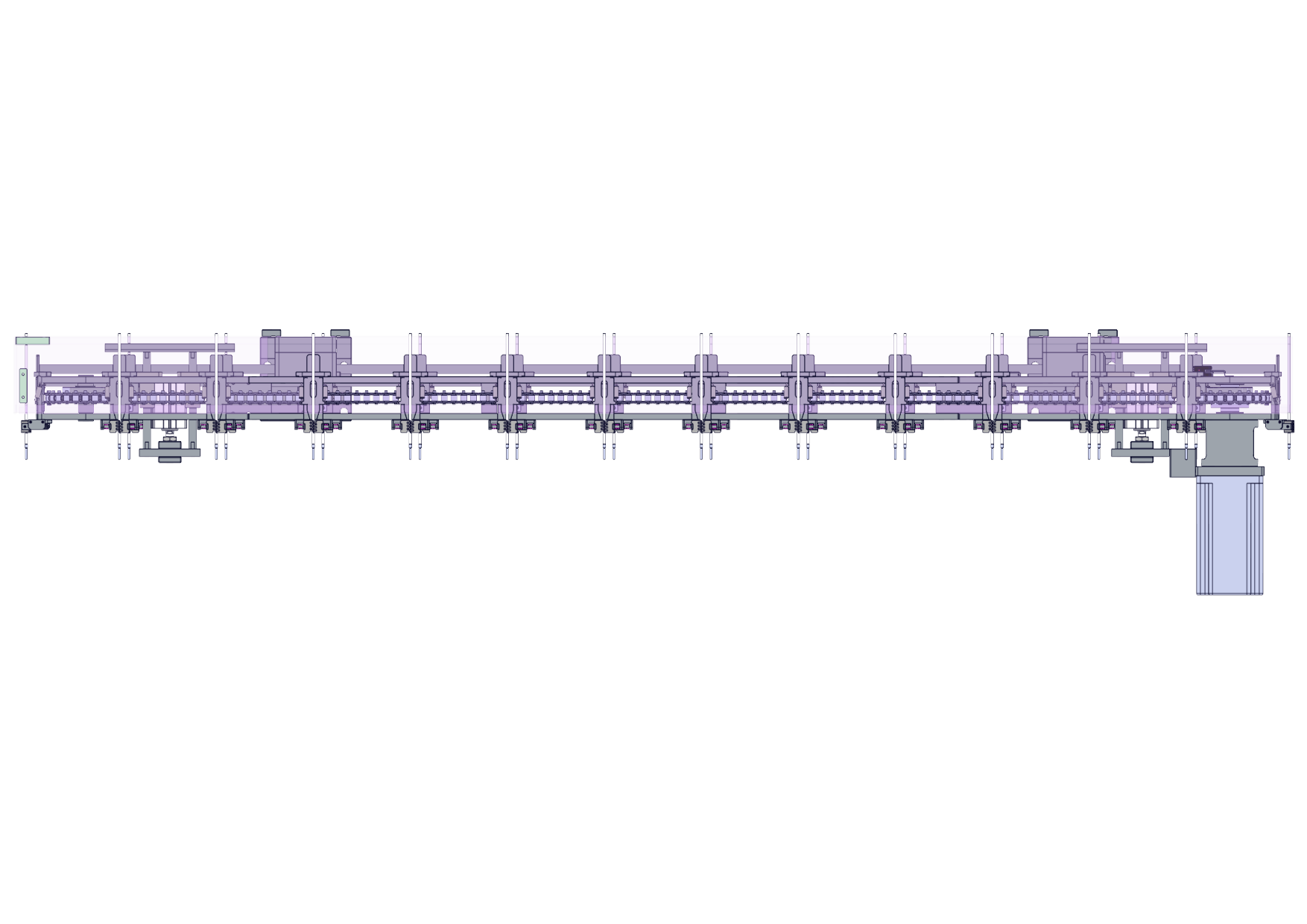

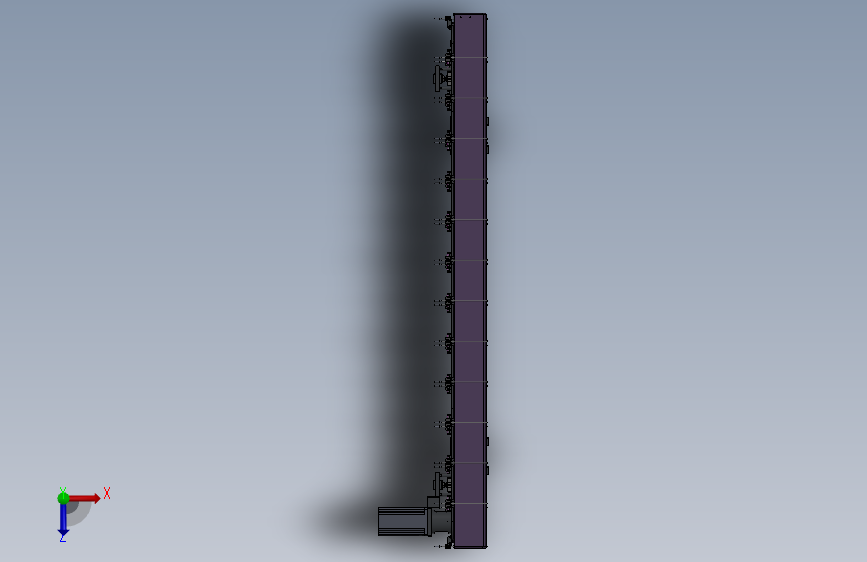

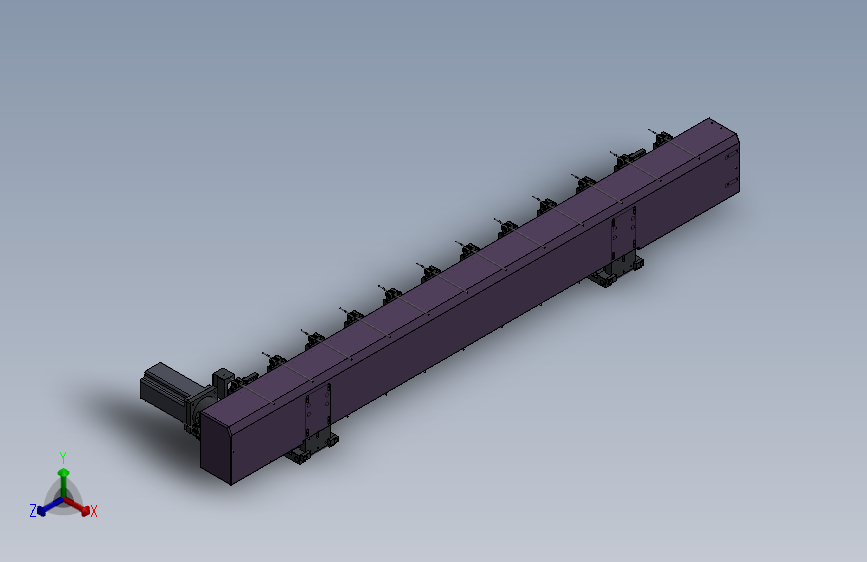

带载具的链条式等分自动回流机构，是一种把“产品随行治具”与“环形链条”做成一体、并在同一平面内完成等距步进与空载回流的自动化输送方案。其核心思路是：用凸轮分割器（或伺服+编码器）让链条每次只走一个“等分”节距，使固定在链节上的治具依次停在各加工/检测工位；当治具上的作业完成后，链条继续步进，治具随链条绕过尾端链轮回到起点，实现无升降、无横移的“自动回流”。
